Как заменить щетки на стиральной машине Бош

Рейтинг автора

Написано статей

Просмотров: 367

Опубликована: 14-5-2018

Изменена: 14-5-2018

Время на прочтение: 3 минут

У этой статьи: 0 комментариев(я)

Содержание

• Где находятся щетки в стиральной машине? Признаки поломки
  • Как поменять щетки на стиральной машине «Бош»?

Стиралки торговой марки «Бош» оснащаются коллекторным двигателем. Узел работает за счет вращения ротора, а ток на него поступает через угольные щетки. Так как их стержни изготовлены из мягкого материала, со временем они истираются. Замена угольных щеток в стиральной машине Bosch не является сложным ремонтом. Мы расскажем, как выполнить работу самостоятельно.

Коллекторный мотор приводит в движение приводной ремень, отчего барабан СМА начинает вращаться. А ротор двигателя крутится, когда на него поступает электричество. Именно благодаря щеткам на ротор приходит ток. Стержни деталей состоят из графита, поэтому изнашиваются от постоянного трения.

В результате контакт теряется и двигатель прекращает работу.

Типичными признаками этой проблемы являются:

• Медленное вращение или полная остановка барабана.
• Шум и искрение (если заглянуть под корпус).
• На экране может высветиться код ошибки, который связан с неполадками мотора (F21, Е).

Чтобы определиться, требуется ли замена щеток в электродвигателе СМА, его нужно достать. В некоторых моделях машинок «Бош» провести ремонт возможно без демонтажа узла. Но если вы проводите работу впервые, удобнее будет полностью осмотреть мотор.

Как поменять щетки на стиральной машине «Бош»?

Перед началом ремонта купите сменные детали в магазине. Либо проведите демонтаж, после чего со старыми элементами пойдите за покупкой.

Важно, чтобы новые щетки подходили по размеру, длине и толщине к разъемам двигателя.

Также подготовьте:

• Шлицевую отвертку.
• Мультиметр.
• Гайковый ключ.

Подготовьте стиральную машинку к ремонту:

• Отключите прибор от сети.
• Перекройте впускной вентиль подачи воды.
• Слейте остатки жидкости из системы, чтобы при наклоне корпуса она не попала на детали.
• Выкрутите сливной фильтр, подставьте емкость для слива оставшейся в баке жидкости.

Подобраться к двигателю можно через заднюю стенку. Поэтому отключите заливной шланг от корпуса. Отодвиньте СМ от стенки, чтобы удобно обойти к задней части. Далее:

• Выкрутите сзади винты верхней крышки. Сдвиньте ее и снимите с места.

• Открутите болты, которые крепят заднюю панель. Уберите ее в сторону.
• Под баком находится мотор.
• Отключите фишки его проводки.

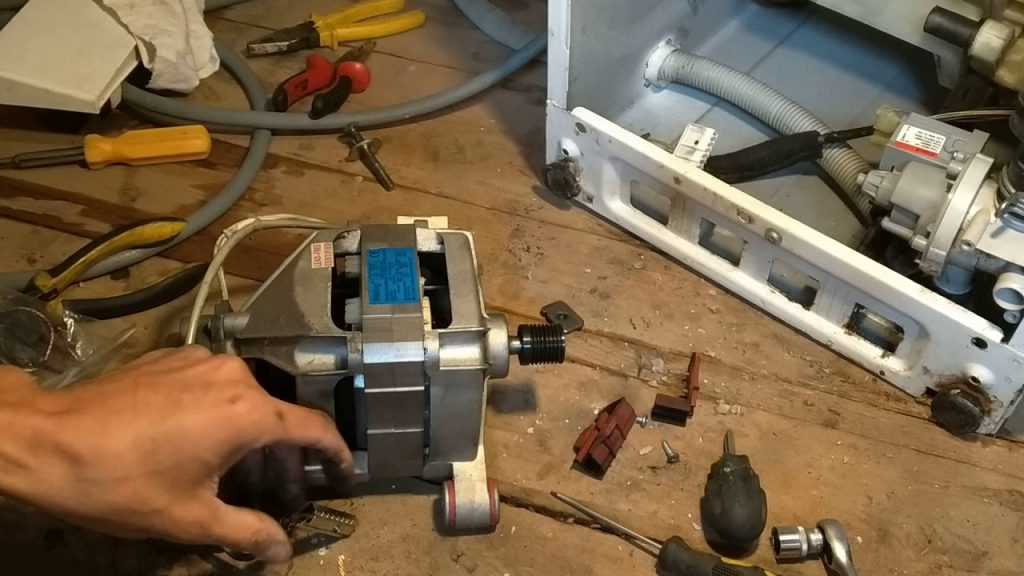

• Выкрутите ключом крепежные болты. Достаньте мотор из корпуса.

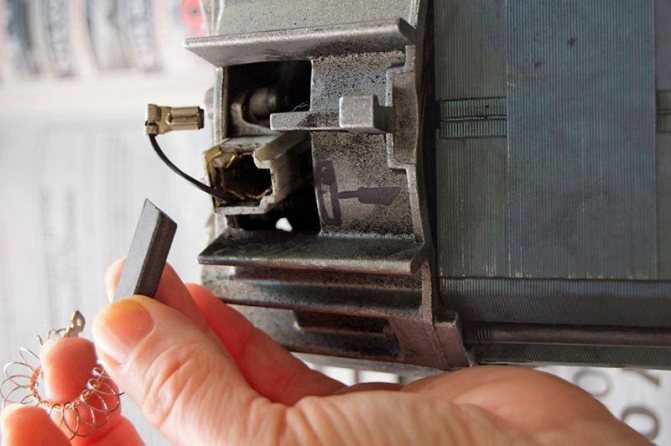

Итак, узел находится перед вами. Как снять щетки? Обратите внимание, что детали находятся по обеим сторонам корпуса движка. Дополнительно они подключены к проводке и пружине, которая зажимается между ламелями.

При сильном истирании стержней на поверхности мотора будет видна графитовая пыль. Лучше всего удалить ее пылесосом.

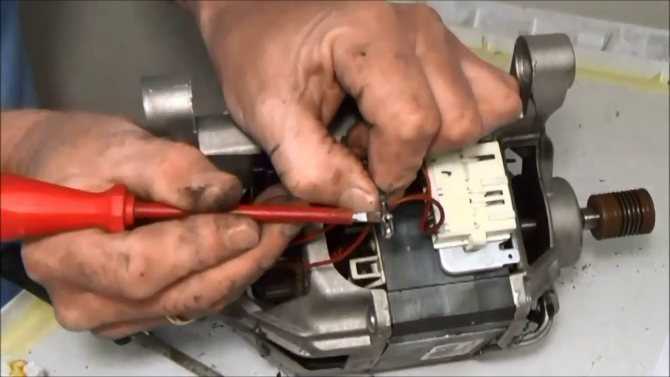

• С помощью отвертки подденьте питающую клемму.
• Отстегните проводку.
• Дополнительно детали удерживаются контактами сверху. Сдвиньте их в сторону, тогда щетки сами «выпрыгнут».

• Обратите внимание на угол истирания стержня. Новый элемент нужно установить в таком же положении.

Если стержень стерся более чем наполовину — проводить замену обязательно. Причем менять нужно сразу две детали, иначе трение о ротор будет неравномерным.

Возьмите новые детали. Установку начинайте с пружины. Ее необходимо поместить в отверстие. Чтобы она целиком вошла в гнездо, предварительно ее лучше сжать. Теперь верните на место клемму, чтобы зафиксировать деталь.

Сразу после замены мотор может работать шумно, искрить. Поэтому важно знать, как притереть щетки двигателя. Все просто — как только ремонт будет окончен, запустите машинку в холостом режиме. Можно включить отжим на самые высокие обороты, так стержни быстрее притрутся и техника будет работать гораздо тише.

Видео по ремонту:

Теперь вы знаете, как заменить щетки в стиральной машине «Бош». Если техника требует простого ремонта, не бойтесь провести его самостоятельно и сэкономить на услугах мастера.

Плохо

7

Интересно

7

Супер

6

Замена щёток двигателя в стиральной машине Bosch

Летят искры из стиральной машины при вращении барабана? – необходимо заменить щётки двигателя. В стиральных машинах Bosch используется пара графитовых контактных щёток двигателя. В течение определенного времени графит стирается, и при вращении барабана из мотора летят искры.

Если графитовые щётки совсем стёрлись, то барабан может перестать вращаться. Тогда лучшим решением будет вызов мастера и замена щёток.

Так что же делать? – менять нагревательный элемент или только датчик температуры? – рассмотрим все варианты.

Цены на услуги:

Оформляя заявку онлайн, Вы гарантированно получаете скидку на ремонт -15%.

Цены действуют в период с 01.11.2022 по 31.12.2022.

Услуга	Цена	Время	Гарантия	Онлайн заказ
Щётки двигатели	от 440 ₽	25-40 минут	2 года	Скидка (-15%)

Услуга	Цена/гарантия	онлайн заказ
Щётки двигателя	от 440 ₽ / 2 года	Скидка (-15%)

Как поменять графитовые щётки?

Для замены потребуется приобрести комплект оригинальных медно-графитовых или угольно-графитовых щёток, точного размера, как были установлены ранее. Если установить другой комплект, не идентичный оригинальному, то в процессе эксплуатации обязательно возникнут проблемы.

Стандартный набор инструментов и расходных материалов: тестер углубленного типа, бокорезы, шуруповерт или отвертка, шурупы 0-80, упаковка графитовых щёток.

1

Поскольку, неисправный компонент установлен внутри двигателя, значит нам понадобится демонтировать двигатель целиком. Для этого сливаем всю воду, что есть внутри машинки, и кладём её (СМ) на ребро.

2

Снимаем поддон, и отсоединяем все провода от мотора. Так же рекомендуем снять защиту от протечки, для более удобного извлечения.

3

Открутив крепящие болты, вытаскиваем двигатель и кладём его на белую (ненужную, старую) тряпку. Желательно использовать одноразовую простынь.

4

Если у Вас стиральная машина Бош из серии Classixx 5 или Serie 6, то Вы увидите оригинальный двигатель Bosch General Engine Type2, щетки которого расположены справа от соединительной муфты.

5

Вскрываете защитную крышку, и вытаскиваете стёртые щётки. Затем с помощью шурупов 0-80 устанавливаете и закрепляете новую пару.

6

Далее следуют сборка всех компонентов и крепление двигателя.
