Как заменить щетки в стиральной машине Бош своими руками

Со временем в стиральной машине Бош стираются щетки электромотора, и это становится причиной поломки двигателя. Вы можете отдать машину в ремонт, а можете попытаться самостоятельно устранить поломку.

Сам ремонт занимает немного времени, больше уходит на то, чтобы достать мотор из корпуса СМ.

Причины и признаки неполадки

Электрощетки служат для того, чтобы передавать напряжение на обмотки ротора, тем самым приводить двигатель в действие. Изготавливаются они из мягких материалов, которые хорошо пропускают электричество, однако быстро стираются. Хотя и здесь есть своя хитрость.

Мягкий материал щеток защищает якорь мотора от повреждений. Преимущество в том, что заменить щетки в разы дешевле, чем якорь.

Срок службы зависит от частоты использования стиральной машины, а также соблюдений правил эксплуатации.

Симптомы неисправности

Как понять, что нужна замена угольных щеток в стиральной машине Bosch?

Если у вас современная машина с системой самодиагностики, то на табло может высветиться код ошибки Е02. Однако о неисправности можно догадаться по внешним признакам:

• Потеря мощности. Барабан не набирает должной скорости оборотов.
• При полном износе щеток слышится шум и потрескивание.
• Стиралка останавливается посреди процесса. Скорее всего, мотор не работает, щетки износились.
• Чувствуется горелый запах.

Для замены выбирайте щетки, которые точно подходят модели вашей СМА. Неправильный выбор приводит к поломке электродвигателя. Возьмите старую деталь и покажите продавцу.

Далее рассмотрим, как снять и заменить щетки на стиральной машине Бош.

Поэтапная работа

Подготовьте вашу СМ к ремонту: отключите ее от сети и коммуникаций, отсоединив заборный шланг, слейте из него воду. Выкрутите сливной фильтр — он располагается за люком, внизу передней панели. Достаньте фильтр и слейте воду, предварительно подставив емкость.

Теперь отодвиньте машину, обеспечив себе доступ к задней панели. Начинайте снимать двигатель:

• Крестовой отверткой открутите винты по периметру задней крышки.
• Снимите панель и отставьте в сторону.
• Мотор располагается под баком стиралки. Чтобы до него добраться, нужно убрать приводной ремень. Потяните слегка вперед, одновременно прокручивая шкив барабана.

• Сфотографируйте проводку двигателя для дальнейшего подключения.
• Отсоедините все провода.
• Выкрутите болты (их обычно от трех до четырех штук), которые фиксируют мотор.

• Потяните слегка на себя и вытащите мотор из СМА.

Замена щеток

Многих интересует, где находятся щетки в стиральной машине. Располагаются они по бокам корпуса мотора.

Об износе щеток может говорить внешний вид двигателя. Он будет покрыт графитной пылью — именно тем материалом, из которого изготовлены элементы.

После того, как вы отыскали щетки, отсоедините клемму провода. Затем нажмите на контакт, опустив его вниз. Потяните за край пружины и вытащите деталь.

Чтобы установить новые элементы, поместите их в гнездо, сжав пружину. Теперь отпустите контакт и подсоедините провод. Осталось установить мотор на место, чтобы как следует притереть щетки электродвигателя.

После замены запустите процесс стирки, выбрав длительный режим, чтобы все детали притерлись. Для этого не нужно надевать приводной ремень. Запуск проводится в тестовом режиме.

Сначала вы можете услышать шум, но со временем это пройдет. Ремонт окончен, вы отлично справились с задачей.

А для тех, кто только собирается заняться самостоятельным ремонтом, видео по теме в помощь:

Как заменить угольные щетки на двигателе стиральной машины Bosch

Угольные щетки необходимы для передачи электричества с неподвижных частей двигателя стиральной машины на подвижные.

Со временем ввиду естественного износа они стираются даже у качественной техники марки Bosch.

Вот так они выглядят:

Признаки неисправностей угольных щеток двигателя стиральной машины

Понять, что они износились и нуждаются в замене, можно по нескольким признакам:

• двигатель работает не на полную мощность, вполсилы;
• работает неустойчиво;
• не работает вообще;
• искрит.

Очевидно, что все эти поломки весьма серьезные, и прежде чем приступать к самостоятельной починке, подумайте, стоит ли рисковать. Для устранения неисправностей, связанных с работой двигателя, рекомендуем обращаться в профессиональный сервис — вызовите опытного мастера по ремонту стиральных машин Bosch на дом.

Принцип работы угольных щеток

На примере двигателя от пылесоса, можно показать работу щеток. Щетки расположены здесь:

Они находятся в контакте с подвижными элементами двигателя. Эта движущаяся часть носит название «якорь», контактирует с щетками коллектор якоря. Из-за постоянного взаимодействия щетки изнашиваются, стираясь практически до основания.

Как заменить щетки на двигателе стиральной машины

Прежде чем приступать к работе, убедимся, что машинка выключена.

Снимите верхнюю и заднюю панель корпуса с помощью шестигранника. Когда задняя панель снята, виден двигатель, расположенный ниже барабана.

Учтите, что возможно, конкретно ваша модель стиральной машины Bosch позволяет провести замену угольных щеток без демонтажа двигателя. Сомневаетесь — не тратьте время на разборку, а вызовите опытного мастера на дом.

Чтобы снять двигатель, придется демонтировать приводной ремень (снимается просто — вручную). Далее отсоединим провода сзади.

После открутим крепящие винты с помощью торцевой головки.

Извлечем двигатель, аккуратно потянув его на себя. Иногда, чтобы достать мотор нужно немного его раскачать. Итак, перед нами двигатель с угольными щетками.

Внимание!

Щетки соприкасаются с коллектором под углом, соответственно они имеют скос на конце — это необходимо помнить при установке новых щеток. Убедитесь, что не поставили щетки наоборот! На всякий случай, сфотографируйте их расположение. Неверный монтаж повлечет постоянное искрение.

Перевернем двигатель и снимем разъем, чтобы вытащить щетки.

Чтобы установить новую щетку, нужно заправить пружинку внутрь. С первого раза провести эту операцию удается не всем. Наберитесь терпения. Прижмите пружину контактом сверху. Отверткой зафиксируйте контакт и наденьте разъем.

Теперь можно приступать к обратной сборке.

Удачи в ремонте стиральной машины Bosch!

Автор перевода: Elremont

Ремонт стиральных машин / Bosch

Как вызвать мастера

Для вызова мастера по ремонту бытовой техники на дом:

• Позвоните по телефону:
  • в Москве +7 (499) 35-01-794
  • в Санкт-Петербурге +7 (958) 498-30-42
• Или заполните заявку на сайте указав город: вызов мастера on-line.

При обращении по телефону сообщите:

1. Вид техники, торговую марку и по возможности модель;
2. Что именно сломалось — опишите своими словами;
3. Укажите дату и удобное время для проведения ремонта;
4. Контактные данные: телефон, адрес, ФИО, ближайшую станцию метро.

Как заменить щетки в стиральной машине Бош : Причины, Как УСТРАНИТЬ Проблема

Со временем стираются щетки электродвигателя в стиральных машинах Бош. Это приводит к поломке двигателя. Ремонт занимает немного времени. Но чтобы вытащить мотор из корпуса стиральной машины, нужно больше.

Причины и признаки неисправности

Электрощетки предназначены для передачи напряжения на обмотки ротора, тем самым приводя в действие двигатель. Производители устанавливают мягкие материалы, легко пропускающие электричество. Единственный недостаток в том, что они быстро стираются. Хотя есть хитрость для пользователей.

Мягкий щеточный материал защищает якорь двигателя от повреждений. Преимущество в том, что заменить щетки гораздо дешевле, чем анкер.

Срок службы зависит от частоты использования стиральной машины, а также соблюдения правил эксплуатации.

Симптомы неисправности

Если у вас современная стиральная машина с системой самодиагностики, то на дисплее появляется код ошибки Е02. Однако пользователь может догадаться о неисправности по внешним признакам:

• Потеря питания. Барабан не набирает нужной скорости.
• При полном износе щеток пользователь слышит шум и треск.
• Стиральная машина останавливается посреди процесса. Скорее всего моторчик не работает, а щетки изнашиваются.
• Пользователь чувствует запах гари.

Для замены выберите щетки, подходящие к вашей модели стиральной машины. Неправильный выбор приводит к поломке мотора. Отправляясь в магазин, возьмите старую деталь и покажите ее продавцу.

Как снять и заменить щетки в стиральных машинах Bosch.

Подготовьте прибор к ремонту. Отключите его от сети и коммуникаций. Сняв заборный шланг, слейте из него воду. Открутите сливной фильтр, расположенный за люком, в нижней части передней панели. Снимите фильтр и слейте воду, предварительно подложив под него подкладку.

Теперь отодвиньте стиральную машину, получив доступ к задней панели. Начните снятие двигателя:

• С помощью отвертки с головкой отверните винты по периметру задней крышки.
• Снимите панель и отложите в сторону.
• Электродвигатель находится под бачком стиральной машины. Чтобы добраться до него, нужно снять приводной ремень. Слегка потяните его вперед, одновременно вращая шкив барабана.
• Сфотографировать проводку двигателя для дальнейшего подключения.
• Отсоедините все провода. Снимите болты (обычно их три-четыре штуки), которые крепят мотор.
• Слегка вытяните двигатель из стиральной машины, чтобы вытащить его.

Замена щеток

Где находятся щетки в стиральных машинах? Вы можете найти их по бокам корпуса двигателя.

Внешний вид двигателя констатирует износ щеток. Немного графитовой пыли покроет устройство. Это материал, используемый для изготовления элементов.

После того, как вы найдете щетки, отсоедините клемму провода. Затем нажмите на контакт, опустив его. Потяните за край пружины и вытащите деталь.

Для установки новых элементов поместите их в розетку и подключите провод. Осталось смонтировать мотор на место, чтобы как следует притереть щетки мотора.

После замены запустите процесс стирки, выбрав продолжительный режим, чтобы все детали смогли притереться. Не нужно ставить приводной ремень. Запустите стиральную машину в тестовом режиме.

Сначала вы можете услышать шум, но со временем он пройдет. Ремонт окончен, вы проделали отличную работу.

Замена щеток на стиральной машине Бош своими руками

Выход из строя электродвигателя в стиральной машине вполне возможен, особенно если машина проработала несколько лет. Основная причина неисправности – изношенные угольные щетки. Их замена решит проблему поломки, и машина снова заработает, как прежде. Как заменить щетки в стиралке Бош – об этом вы узнаете, прочитав эту статью. Такой ремонт относится к категории средней сложности, поэтому данную работу можно выполнить самостоятельно.

Подготовительный этап

На первом этапе необходимо подготовить машину к частичному разбору. Его нужно отключить от всех коммуникаций и выдвинуть на свободное место в комнате, обеспечив доступ к задней крышке. Без частичного анализа нельзя со стопроцентной вероятностью сказать, что щетки сломались. При такой неисправности, разумеется, есть характерные симптомы:

• во-первых, барабан крутится с меньшей установленной скоростью;
• во-вторых, появляется характерный шум, но по шуму трудно понять, что неисправны щетки;
• третья, на дисплее стиральной машины появляется ошибка Bosch F21 или E Эти ошибки связаны с двигателем, но не факт, что причина в повреждении щеток.
• в-четвертых, редко, но бывает, что двигатель искрит, появляется запах гари.

Итак, чтобы однозначно установить поломку, нужно снять двигатель с корпуса машины, для этого:

1. открутить заднюю крышку корпуса шестигранной отверткой;
2. снять приводной ремень со шкива;

3. отсоединить фишки с проводами от двигателя;
4. с помощью торцевого ключа откручиваем винты, удерживающие двигатель;
5. снимите двигатель, при необходимости раскачивая его в стороны.

Внимание! На некоторых моделях стиральных машин Bosch замену щеток можно производить без снятия двигателя.

Необходимый инструмент

Что касается инструмента для замены щеток в двигателе, то здесь ничего не требуется. Необходимо подготовить:

• плоская отвертка;
тестер
• ;
• маркеры для маркировки проводов или камеры.

Для замены купите пару угольных щеток для конкретной марки стиральной машины Bosch. Их можно приобрести в специализированном магазине, в сервисном центре или заказать в Интернете. При выборе щеток нужно быть внимательным, ведь все они вроде бы одинаковые, но тем не менее могут иметь разную длину, ширину и толщину, а кроме того могут иметь разную длину контакта и места для вывода контакта.

На стиральные машины серии Bosch Maxx обычно ставят щетки 5*12 или 5*36 мм с контактом от центра в виде пружины с клеммой.

Если вы не уверены, какие щетки мотора купить для стиральной машины марки Бош, лучше всего сначала снять старые щетки с мотора, а уже потом, имея в кармане образец, идти покупать новые.

Завершение работ

Все приготовления закончены, теперь ждем замены щеток мотора на стиральную машину марки Бош. Сначала нужно найти щетки двигателя. Некоторые вообще ничего не понимают в конструкции коллекторного двигателя, да и разбирать его желания нет, благо для этой работы нам нужно только вытащить щетки.

Угольные щетки двигателя стиральной машины Bosch расположены по бокам корпуса. Щетки имеют проводку, к ней подходит блок питания и пружина, которая их сжимает и прижимает к вращающимся ламелям. Внешний вид кистей довольно красочный, их ни с чем не спутаешь.

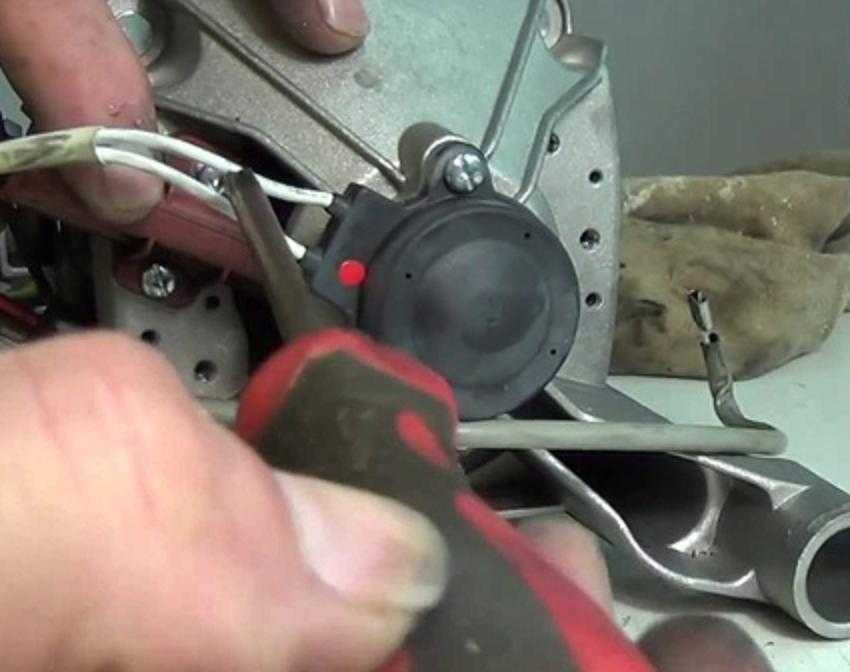

Чтобы замена щеток мотора стиральной машины марки Бош прошла успешно, необходимо правильно снять старые изношенные карбоновые элементы. Как это сделать?

• Берем плоскую отвертку или пассатижи и аккуратно поддев клемму силового провода снимаем ее.
• Теперь берем контакт щетки мотора стиральной машины марки Бош и сдвигаем его подальше от проводки.
• Очень осторожно тянем контакт вверх, после чего подпружиненная щетка выскакивает и ее можно вытащить. Вытягивая щетку, помните, с какой стороны она стояла, чтобы точно так же поставить новую моторную щетку.
• Осматриваем старые щетки двигателя стиральной машины марки Бош, определяем степень их износа и решаем, менять или нет.

Если требуется замена, распакуйте новые угольные щетки. Вставляем их в траверсы двигателя так же, как и старые щетки. Затем проталкиваем пружину в траверсу. Делать это неудобно, так как пружина длинная и ее придется сжимать до упора, чтобы она полностью пролезла в коромысло. Далее вставляем клеммы в зажимы верхней части траверсы и сдвигаем их в сторону питающей проводки, таким образом фиксируя угольную щетку электродвигателя.

Теперь осталось надеть разъем с проводкой на клемму угольной щетки и можно приступать к замене второй щетки. Мастера советуют всегда менять щетки парами, даже если вторая щетка цела, это продлевает срок службы двигателя. Аналогично заменяется вторая щетка, затем проверяется надежность всех контактов и двигатель можно считать готовым к установке на стиральную машину. Замена щеток сделана!

Подобные коллекторные двигатели устанавливаются на стиральные машины многих марок, не только Bosch. Выполнив вышеперечисленные действия, вы сможете поменять местами щетки на стиральной машине Indesit, Ariston, Siemens, AEG, стиральных машинах других марок.

Что делать после замены

Замена щеток не гарантирует стабильной работы двигателя стиральной машины марки Bosch сразу после ремонта. Новые щетки должны притереться, поэтому ставим двигатель на место, подключаем, собираем стиральную машину, устанавливаем и делаем пробный запуск. На данном этапе не жалеть двигатель, установить как можно дольше программу отжима на максимальных оборотах. Чем интенсивнее будет работать двигатель в первое время, тем лучше — щетки быстрее притрутся и двигатель начнет работать стабильно.

Не удивляйтесь, если двигатель первое время будет шумно работать, это скоро пройдет.

В заключение отметим, что если вашей стиральной машине Bosch требуется простой ремонт, заключающийся в замене щеток электродвигателя, то не нужно спешить с вызовом мастера. В такой ситуации вполне реально сэкономить пару тысяч рублей и сделать своими руками, главное быть внимательным и иметь желание немного поработать.
