Замена терморегулятора в холодильнике стинол своими руками

Проверка и замена терморегулятора в холодильниках «Stinol-101/103»

Холодильники марки STINOL получили широкое распространение в России. Опыт эксплуатации подобных холодильников показывает, что уже спустя 5—7 лет в них выходит из строя регулятор температуры (или терморегулятор). Наиболее частой причиной этого является нарушение герметичности сильфона — термочувствительного элемента в составе регулятора. Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. Рассмотрим неисправности терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядок их замены.

Примечание.

• Отличие холодильников STINOL моделей 101 и 103 в том, что во второй установлено два компрессора (отдельно на холодильную и морозильную камеры). Схемы включения компрессоров в этих холодильниках практически идентичны, за исключением типов элементов системы автоматики (см. соответственно рис. 1 и 2).

Рис. 1 Схема электрическая принципиальная холодильника STINOL-101

ТН1- терморегулятор холодильника	Rh2- тепловое реле компрессора
RА1- пусковое реле компрессора	СО1- компрессор
IL1- выключатель лампы	SL1- индикаторная лампа
L1- лампа подсветки холодильной камеры

Рис. 2 Схема электрическая принципиальная холодильника STINOL-103

ТН1- терморегулятор холодильной камеры	Rh2, Rh3- тепловые реле компрессоров
ТН2- терморегулятор морозильной камеры	RА1, RА2- пусковые реле компрессоров
СО1- компрессор холодильной камеры	IL1- выключатель лампы
СО2- компрессор морозильной камеры	SL1, SL2- индикаторные лампы
L1- лампа подсветки холодильной камеры

• В статье не приводятся дефекты холодильников, вызванные неисправностью компрессоров, тепловых и пусковых реле, а также других элементов.

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры

1. Компрессор холодильника не включается при любом положении ручки регулятора температуры. При передвижении ручки в положение ВЫКЛЮЧЕНО отсутствует характерный щелчок.
2. Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.
3. Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

Замена и проверка терморегулятора холодильной камеры

На примере холодильника «Stinol-103» рассмотрим порядок замены терморегулятора ХК типа К-59 (маркировка типа и номеров выводов нанесена на его корпусе). Этапы замены показаны на рис. 3—9.

С помощью шила или тонкой отвертки поддевают ручки регуляторов температуры и снимают их (на рис. 3 показана левая ручка).

Примечание

• в холодильнике «Stinol-101» имеется только одна ручка регулятора температуры.

Затем снимают декоративную накладку 2. Накладка имеет 6 выступов, которые удерживают
ее в приборной панели управления. Два выступа находятся по бокам накладки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как накладка выполнена из хрупкого материала, при ее демонтаже соблюдают осторожность. Сняв накладку, отворачивают гайки 1 крепления регуляторов температуры (рис. 4).

Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5).

Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.

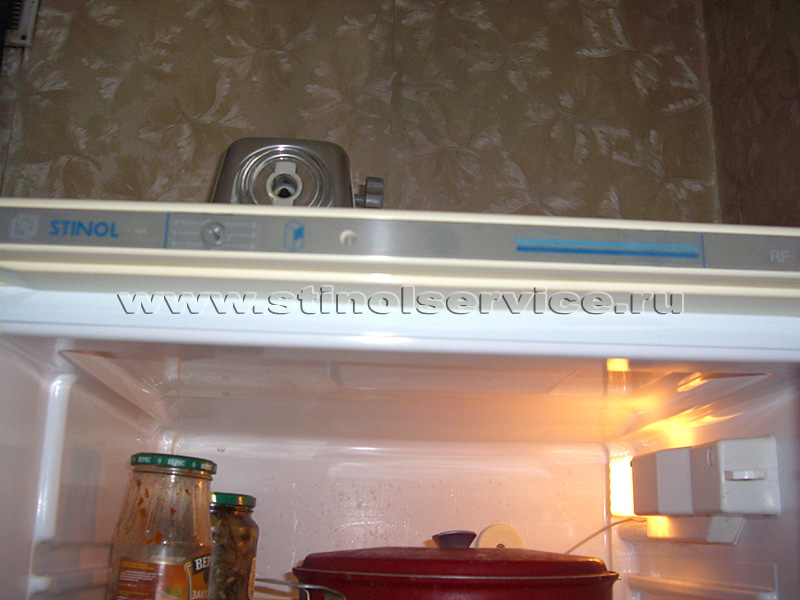

Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители.

Чтобы не перепутать соединители при подключении нового регулятора, их следует промаркировать. В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2.

Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт.

Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.

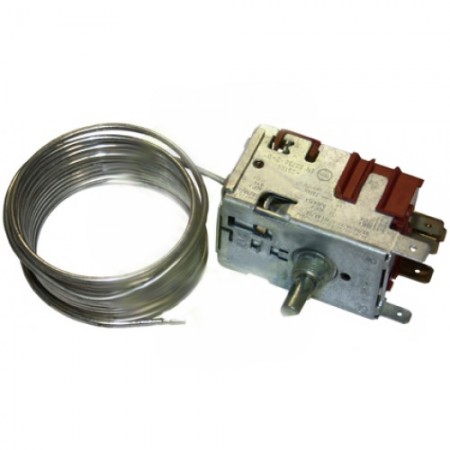

Устанавливают и подключают новый терморегулятор. При этом обращают особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубки есть участок, где отсутствует изоляционный материал. При монтаже трубки следят за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Чтобы сохранить герметичность ХК, закрывают отверстие на задней части холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластической массой 1 (рис. 9).

Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Сборку холодильника выполняют в обратной последовательности. Следует учесть, что после установки двери винты крепления ее навески 1 (рис. 5) заворачивают в последнюю очередь.

Проверка терморегуляторов

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1, замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.

Следует отметить, что терморегуляторы имеют настроечные винты. Они, как правило, закрашены краской и их регулировка без специального оборудования не рекомендуется.

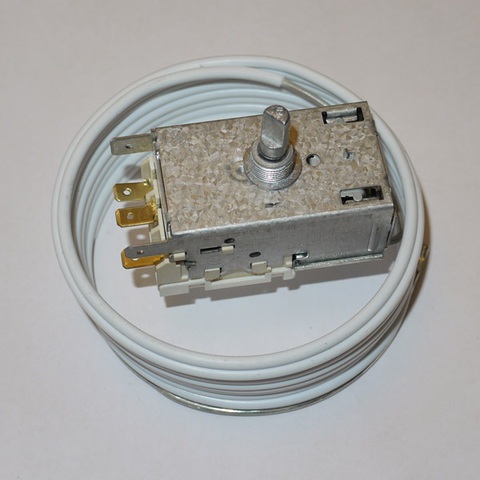

В таблице 1 приведены технические характеристики терморегуляторов серии «К».

Тип терморегулятора	Диапазон температур, в пределах которого обеспечивается работа терморегулятора С	Регулируемый диапазон, С	Перепад срабатывания, С
К50	-40. +40	4. 40 (вариант А) 5. 15 (вариант В)	3. 14 10. 25
К52	-40. +40	5. 20	3. 40
К54	-40. +40	4. 30	3. 14
К55	-40. +40	4. 30	3. 14
К56	-40. +40	4. 30	3. 14
К57	-40. +40	4. 30 (вариант А) 5. 15 (вариант В)	3. 14 10. 25
К58	-40. +40	4. 30	3. 14
К59	-32. +6	4. 18	2. 8
К60	-40. +40	4. 14	4. 14
К61	-32. +6	4. 18	2. 8

Примечание.

* — Регулируемый диапазон — это разница между точкой замыкания в наиболее «теплом» положении терморегулятора и точкой замыкания в наиболее «холодном» положении. Для терморегуляторов К52, К59, К61 этот параметр предусматривает разницу между точками размыкания в наиболее «теплом» положении и в наиболее «холодном».

** — Перепад срабатываний — это разница между точками замыкания и размыкания контактов терморегулятора.

В случае каких либо сомнений в работоспособности холодильника воспользуйтесь методикой проверки холодильников.

Статья подготовлена по материалам журнала «Ремонт&сервис»

Всего хорошего, пишите to Elremont © 2005

Задать вопрос

Задавайте Ваши вопросы по ремонту любой бытовой техники или электроники. Мы смогли помочь уже 211274 посетителям нашего сайта.

Для замены терморегулятора на холодильнике Стинол необходимо снять облицовочную декоративную планку на щитке управления, в верхней части холодильника, подцепив тонкой отвёрткой нижнюю часть пластинки в центре. После чего открутить саморезы, крепящие по краям и в середине короб, в котором находится терморегулятор, снять дверь. Открутить три самореза со стороны конденсатора и два самореза спереди холодильника в верхней части, которые крепят металлическую столешницу. Снять её. Открутить три самореза, которые держат крышку короба термостата. Терморегулятор — перед вами. Открутите саморез в центре крепежа чувствительного элемента терморегулятора, который находится на стенке внутри холодильной камеры. Открутив саморез на плафоне света, снимите его. После замены терморегулятора монтаж производите в обратном порядке.

Сложно представить свою жизнь без бытовой техники. Есть приборы, без которых мы смогли бы обойтись, а есть такие, без которых обустройство жилого пространства вполне обоснованно считается неполноценным. Одним из таких жизненно необходимых предметов является холодильник. Согласны?

Выполненный своими руками ремонт бытовой техники — хорошее подспорье для семейного бюджета. При желании можно освоить многие ремонтные операции. Например, заменить терморегулятор для холодильника не так уж трудно. Стоит только разобраться в особенностях конструкции и принципах действия прибора.

Мы расскажем о том, как обнаружить неисправность термостата. В предложенной нами статье подробно описано, как производится его замена во время ремонта холодильника марки Stinol. Информацию сопровождает тематическая подборка фото- и видеоматериалов с советами экспертов.

Конструкционные особенности и принцип работы

Терморегулятор или термостат – это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры. К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков. Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить устройство холодильника и техпаспорт прибора. Там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Способы обнаружить проблему

Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.

Вариант #1 — проверить функционирование техники

Симптомы некорректной работы холодильного оборудования могут быть такими:

• компрессор работает без перерывов или с очень короткими и редкими перерывами;
• температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
• на стенках появляется большое количество изморози или даже льда;
• внутри холодильника слишком тепло;
• холодильник не включается после отключения и т.п.

Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.

Вариант #2 — диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.

После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха. Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.

Вариант #3 — визуальный осмотр камеры холодильника

Если после размораживания внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.

Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если же двигатель продолжает работать – терморегулятор нужно менять.

После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов. В этот период нужно обратить внимание на длительность перерывов в работе компрессора.

Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание.

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый – соединен со световым индикатором.

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Замена на примере холодильника Стинол

Для холодильников Stinol поломка реле – довольно распространенное явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой вариант заложен производителем этого элемента. Модель Stinol-101 имеет только один компрессор, а вот в Stinol-103 их два: отдельно для холодильной и морозильной камеры.

Автоматика разных моделей немного отличается, что отражено на соответствующих электрических схемах, в остальном же эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта одновременно.

Чтобы понять, что холодильник Stinol нуждается в ремонте или замене термореле, нужно обратить внимание на следующие признаки:

• компрессор работает без остановок и не реагирует, когда регулятор установлен на ВЫКЛ;
• при переводе регулировочной ручки но отметку ВЫКЛ нет характерного щелчка;
• температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере Stinol-103 используется термореле К-59, проверить маркировку несложно, она указана на корпусе. Чтобы снять регулировочные ручки, нужно использовать тонкое шило. Их нужно просто поддеть и снять. В модели Stinol-101 имеется только одна регулировочная ручка, а в Stinol-103 – две, по одной для каждого компрессора.

После того, как ручка удалена, нужно снять декоративную накладку, имеющую шесть выступов. Это хрупкий элемент, следует действовать осторожно, чтобы не повредить его. Под накладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, которые фиксируют панель управления.

Винты, удерживающие навеску дверцы холодильника, лучше снимать последними. Чтобы избежать возможных повреждений, дверь необходимо придерживать. Теперь можно приподнять панель и снять дверцу с петель.

Следующий этап – удаление верхней крышки холодильника.

Необходимые крепежные элементы располагаются на задней стороне. Их отвинчивают и снимают крышку. Таким образом будет получен свободный доступ к терморегулятору.

Сначала нужно отключить контактные соединители реле, после чего можно извлекать элемент из панели управления холодильника.

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, следует убрать пластмассовую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубку вынимают через предназначенное для этого отверстие.

Новый элемент устанавливают таким образом, чтобы неизолированный участок в его нижней части был надежно скрыт под накладкой. Отверстие закрывают пластиковой заглушкой, чтобы восстановить герметичность камеры.

Обычно капиллярная трубка выступает за пределы терморегулятора. Ее нужно осторожно поместить под верхней крышкой холодильника, места там достаточно.

Теперь нужно выполнить обратную сборку термореле и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова завинчивание крепежа навески дверцы выполняют последним, когда остальные аналогичные винты уже установлены.

Чтобы выполнить проверку состояния термореле холодильника Stinol в домашних условиях, можно использовать простую диагностику. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой наблюдается включение компрессора, термореле неисправно, требуется его замена. Если настройки терморегулятора сбились, их можно откорректировать, поворачивая регулировочные винты, но делать это следует в сервисном центре, располагающем необходимым оборудованием.

Не менее важным функциональным узлом в конструкции холодильника является пусковое реле, с устройством, назначением и методами ремонта которого ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Наглядно процесс замены термореле продемонстрирован в следующем видеосюжете, в котором мастер делится нюансами проведения ремонта холодильной техники типа Стинол:

Здесь подробно показан процесс замены терморегулятора на примере холодильника АТЛАНТ:

Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников содержатся в этом видео:

Процедуру замены терморегулятора нельзя назвать слишком сложной. Однако при неправильном обращении с этим элементом можно только ухудшить ситуацию. Подробное изучение процедуры выполнения ремонта и внимание к деталям помогут восстановить работоспособность холодильника.

Расскажите о том, как подбирали терморегулятор для восстановления работоспособности холодильника. Делитесь полезными сведениями и ценной информацией по теме статьи, которая сможет пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото и задавайте вопросы в находящемся ниже блоке.

типовые поломки + как починить самостоятельно

Бренд Стинол популярен среди ценителей высокого качества и приемлемой стоимости. Надежность, качественная сборка, функциональность и долговечность этих приборов не вызывают сомнений у потребителей. Но техника остается техникой и, несмотря на бережную эксплуатацию, иногда она ломается.

Ремонт холодильников Стинол — не проблема, поскольку сервисные центры есть практически везде. Можно и самостоятельно починить оборудование. В представленной нами статье подробно описаны причины характерных поломок и методы восстановления работоспособности холодильных машин.

Содержание статьи:

• Принцип работы типового агрегата Stinol
• Устройство электрической системы
• Обзор типичных поломок
• Руководство для самостоятельного ремонта
  • #1. Компрессор устройства и его подвес
  • #2. Система защиты и пуска
  • #3. Терморегулятор холодильного агрегата
  • #4. Дренажная система «плачущих» устройств
  • #5. Фузер, таймер и вентилятор в приборах No Frost
• Выводы и полезное видео по теме

Принцип работы типового агрегата Stinol

Ассортимент представлен широкой линейкой моделей с различными эксплуатационными характеристиками. Все они принадлежат к устройствам испарительного или компрессионного типа. Это означает, что в их конструкции обязательно присутствует компрессор и испаритель. Рассмотрим, как они работают.

Для охлаждения рабочих камер оборудования используется так называемый хладагент. Состав представляет собой жидкость, способную при некотором давлении испаряться в условиях комнатной температуры.

Чаще всего в качестве хладагента используется хладон R22, но могут быть и другие составы. Все типы холодильных агентов именуются фреонами.

Холодильник, как и любая другая холодильная машина, работает за счет непрерывной циркуляции по замкнутому контуру хладагента, проходящего стадии кипения и конденсации во время движения

Рабочий цикл происходит следующим образом. Жидкий фреон подается в фильеру. Это узкое сопло в виде фрагмента капиллярной трубки, через которое хладагент впрыскивается внутрь испарителя.

Последний выполнен в виде змеевика, что позволяет теплообмену протекать с максимальной эффективностью. Внутри испарителя фреон быстро расширяется и трансформируется в газ, поглощая при этом большое количество теплоты.

В результате температура внутри холодильного либо морозильного отсека опускается. Если постоянно нагнетать в испаритель хладагент, давление в нем резко повысится и процесс испарения прекратится.

Холодильники испарительного типа устроены одинаково. В их конструкции обязательно присутствуют компрессор и испаритель (+)

Поэтому пары фреона непрерывно откачиваются компрессором и подаются в радиатор. Это еще один змеевик, расположенный на задней части холодильного агрегата. Здесь пары хладагента конденсируются и отдают при этом тепло.

Далее жидкий фреон подается в фильеру и цикл повторяется. Главная особенность такой системы – наличие подвижных деталей и механизмов, которые рано или поздно могут выйти из строя.

Под маркой Стинол производятся холодильные агрегаты с одним либо двумя компрессорами. В последнем случае появляется возможность раздельного управления морозильным и холодильным отсеками, каждый из которых обслуживается «собственным» компрессором.

Это удобно, но значительно усложняет систему, а так же ее обслуживание и ремонт. Кроме того, бренд выпускает и модели с системой капельного оттаивания.

Электрические схемы холодильников Стинол несколько разнятся в зависимости от модели. В общем виде их можно представить так, как это показано на схеме (+)

Устройство электрической системы

Нормальную работу любому компрессорному холодильнику обеспечивает электрическая схема.

В самом простом виде она включает несколько элементов:

• Терморегулятор, отвечающий за поддержание определенной температуры.
• Реле тепловой защиты, предотвращающее перегрев компрессора.
• Электродвигатель.
• Пусковое реле, отвечающее за пуск мотора.

Рабочий цикл происходит следующим образом. Когда на прибор подается напряжение, ток движется через с замкнутыми контактами, кнопку принудительного оттаивания, далее через реле термозащиты на пусковое реле и на рабочую обмотку мотора.

Для работы с электрической частью холодильного агрегата обязательно понадобится тестер, паяльник и элементарные знания в области электричества

Так как моторный вал стоит, протекающий по его рабочей обмотке ток имеет значение намного выше номинального. Это необходимо, поскольку конструкция предусматривает замыкание контактов на пусковой обмотке только при превышении номинального тока. Таким образом реле переводит ток на пусковую обмотку, двигатель начинает свое вращение, напряжение в рабочей обмотке пропадает.

Мотор продолжает работу в нормальном режиме, холодильный агрегат начинает морозить. В момент достижения заданной ранее температуры срабатывает терморегулятор.

Он размыкает свои контакты, и ток перестает поступать к двигателю. останавливается. При изменении температуры контакты терморегулятора вновь замыкаются и цикл повторяется.

Если вышел из строя терморегулятор холодильника, ремонтировать его нет смысла. Обычно это устройство просто меняют полностью на новый прибор

Для защиты от опасного для мотора перегрева предусмотрено реле термозащиты. Его основной элемент – гибкая биметаллическая пластинка. По достижению опасной температуры она выгибается и размыкает контакты, остывший элемент «встает» на место и замыкает их.

Обзор типичных поломок

Понятно, что если оборудование перестало работать, ему требуется ремонт, а иногда и замена. Однако есть признаки, указывающие на то, что владельцу нужно обратить внимание на свой агрегат и, возможно, пригласить мастера.

В норме компрессор должен функционировать без излишнего шума, периодически включаться/выключаться. является прямым сигналом о неисправности.

Рачительный хозяин всегда внимательно следит за состоянием своего холодильника и отмечает все нетипичные для нормальной работы агрегата признаки. Только так можно предупредить серьезные неисправности

Температура внутри холодильного и в морозильного отсека должна соответствовать заданной. Внутри морозилки не должно быть излишнего инея, а в холодильном отсеке не должна накапливаться вода. Провоцируют поломки самые разные факторы.

Чаще всего это неправильная эксплуатация или установка прибора, механическое повреждение, воздействие окружающей среды, например, слишком высокая температура в комнате. Очень опасны и скачки напряжения в сети.

При засоре капиллярного трубопровода, что совсем не редкость для «возрастных» холодильников, в отсеке для хранения появится вода и повысится температура

Если двигатель работает без перерыва, а температура опускается запредельно низко, скорее всего, виноват терморегулятор. При его поломке возможна и иная картина. Агрегат отказывается запускаться и размораживается, компрессор не работает.

Компрессор при этом будет работать без отключения, а в испарителе может появиться лед. Возможна утечка хладагента по контуру охлаждения. Эта проблема больше характерна для оборудования с нижним расположением морозилки.

По ее периметру проходит металлическая трубка, которая примерно за 6-7 лет может корродировать. В этом случае она становится источником испарения фреона.

Со временем некоторые металлические элементы конструкции могут корродировать, что приводит к утечке хладагента, выходу из строя компрессора и другим неисправностям

При наличии утечки морозильник будет продолжать работать, а холодильное отделение нет. Коррозия может появляться и в испарителе и в конденсаторе. Ремонт в таких случаях невозможен, только замена испорченных элементов.

Достаточно часто владельцы Стинолов обращаются к мастерам с проблемами компрессора. Это может быть заклинивание моторного механизма. Двигатель будет включаться, но не вращаться, а только гудеть. Через короткое время сработает .

Нередки и короткие замыкания в рабочей либо в пусковой обмотке мотора. Реже выходит из строя капиллярный трубопровод. Это можно заметить по повышению температуры внутри холодильного и морозильного отсека, появлению наледи на испарителе.

Двигатель при этом будет работать, практически не останавливаясь. Все это типичные поломки, справляться с которыми, скорее всего, придется мастеру.

Руководство для самостоятельного ремонта

Пользователь, даже немного знакомый с техникой, понимает, что невозможно дать подробные инструкции по ремонту оборудования определенного бренда. Модели слишком различны по своим техническим характеристикам. Можно только дать общие рекомендации по ремонту отдельных узлов.

#1. Компрессор устройства и его подвес

Устройство компрессора холодильного агрегата достаточно просто. Но при этом его самостоятельный ремонт практически исключен. Часто случающиеся межвитковые замыкания обмоток предполагают замену компрессора.

Самодеятельные мастера, пытающиеся их перемотать, обычно даром тратят время и силы. Причиной тому – попадающие в процессе работы внутрь компрессора влага и пыль, смешанные с воздухом.

Компрессор холодильника Стинол устроен достаточно сложно. Ремонтировать его самостоятельно вряд ли стоит, зачастую это бесполезно. Чаще используется полная замена узла на новый (+)

В итоге узел все равно приходится менять. Мастера не советуют этого делать. Другое дело – подвес компрессора. Из-за его деформации возможны сбои в работе всего узла.

Прежде всего стоит проверить упругость хода всех его установочных ножек. Он должен составлять порядка 8-10 мм или даже больше. Если это не так, придется заменить амортизаторы, что не дорого и не сложно.

Основная сложность будет заключаться в том, что компрессор массивен и способен весом надломить трубку охлаждающего контура. Поэтому в процессе замены амортизаторов следует надежно закрепить узел в рабочем положении и обращаться с ним максимально аккуратно.

Еще один нюанс: опытные мастера знают, что нетипичный шум в районе компрессора может исходить не только от неисправного прибора, но и от какой-либо бьющейся о его корпус трубки

В последнем случае стоит обернуть ее сукном либо войлоком и закрепить эту повязку шерстяной или хлопчатобумажной нитью. Синтетику или поролон использовать категорически не рекомендуется.

При смене температуры они станут хрупкими или слипнутся. В любом случае пользы от них не будет никакой. Такая «повязка» не только решит проблему шума, но и защитит трубку от преждевременного износа.

Если самостоятельно ремонтировать компрессор не рекомендуется, но «поработать» с его подвесом вполне возможно. На снимке стрелками показаны винты, удерживающие стойки

Еще одна распространенная проблема – уменьшение количества фреона. Насмотревшись роликов в интернете, некоторые умельцы пытаются выполнить заправку самостоятельно. Мастера настойчиво не рекомендуют это делать.

Залить фреон удастся, но вот сможет ли агрегат после этого работать – большой вопрос. Пары воды и пыль неизбежно попадут в охладительный контур в процессе заправки, что впоследствии приведет к поломке.

Кроме того, штатным компрессором предполагает его работу на влажном ходу принудительным способом. А это крайне опасно. Лучшее, что можно сделать для своего компрессора в этом случае, пригласить квалифицированного специалиста с лицензией, который и выполнит необходимые работы.

#2. Система защиты и пуска

Пусковое и термозащитное реле обычно объединяются конструкторами в общий узел. Для того чтобы до него добраться придется высверлить заклепки, удерживающие крышку.

После проведения ремонтных работ ее лучше всего посадить на пластичный клей и «прихватить» винтами. Наиболее «слабыми» местами узла можно считать контакты. Они часто загрязняются или оплавляются. Здесь поможет элементарная чистка.

Самостоятельная заливка хладагента в охлаждающий контур недопустима. Выполненная неправильно операция приведет к поломке холодильника и чересчур экономному хозяину придется покупать новый

Еще один «опасный» участок – сердечник пускателя. Он может быть набит пылью, что приводит к залипанию контактов пускателя. Проблема может быть и в биметаллической пластине. Она со временем способна несколько терять упругость. Если деталь в холодном виде слегка выгнута, достаточно придать ей нужную форму.

Ослабевшие регулировочные винты могут сойтись, и тогда компрессор начинает работать так, как будто на обеих его обмотках есть межвитковые замыкания. Для решения проблемы достаточно отвернуть винты до требуемого зазора. Он составляет порядка 0,15-0,25 см. И прочистить контакты токовой защиты.

#3. Терморегулятор холодильного агрегата

Конструктивное исполнение термостатов, используемых в холодильниках, может быть разным. В целом выделяют два типа таких элементов: электронные и термомеханические.

Первые используются в приборах с электронным управлением и представляют собой группу детекторов и терморезисторов, связанных в единое целое с платой управления. Попытаться отремонтировать что-либо в такой системе может только дипломированный электронщик.

В холодильниках с электронным управлением терморегуляторов в виде отдельного узла нет. Они есть в более простых моделях, но и здесь самостоятельно отремонтировать терморегулятор непросто

Термомеханический термостат выполнен в виде единого узла, но он считается полностью неремонтопригодным. Это объясняется тем, что термотрубка приклеена к испарителю, шов залит герметиком и вся система накрыта кожухом.

Отделить узел от испарителя без специальных инструментов и навыков крайне сложно. Кроме того, нельзя нарушать правильное положение термотрубки, что чревато серьезной поломкой.

Единственное, что можно попытаться сделать с терморегулятором, это поработать с ним не извлекая из агрегата. Так сказать «на весу». В таком положении можно осмотреть перебрасывающую пружину и заменить ее при необходимости.

Можно проверить работоспособность винта-отбойника, а так же осмотреть и тщательно очистить контакты. Обратную сборку следует проводить очень аккуратно.

Внешний осмотр термозащитного реле можно провести без демонтажа. В случае серьезной поломки потребуется демонтаж, для этого нужно снять крышку и отсоединить устройство от сборной зажимной коробки

#4. Дренажная система «плачущих» устройств

В агрегатах с капельной системой внутри холодильного отсека может появляться и накапливаться вода. Основная причина этого неприятного явления – засор дренажной системы. Конструкция предназначена для отвода воды из камеры и проходит внутри корпуса холодильника.

Еще один признак засора – появление снежной шубы в морозилке. Поскольку начинается дренаж в отсеке для хранения продуктов, в целях защиты от попадания внутрь трубки органики его обязательно делают с гидрозатвором.

В «плачущих» холодильных агрегатах обязательно обустраивается дренажная система с гидрозатвором. Когда она засоряется, у владельца холодильника начинаются проблемы, связанные с появлением воды в отсеке для хранения

На практике он выглядит как небольшой изгиб, в котором могут задерживаться все ненужные загрязнения. Для прочистки гидрозавора производитель предлагает специальные инструменты, которыми нужно время от времени освобождать отверстие от скопившихся загрязнений.

При этом отток воды налаживается. Если же дренаж засорился, такая прочистка не поможет. Засор нужно будет пробивать.

Делать это нужно крайне аккуратно, поскольку собственно система дренажа представляет собой трубку из тонкостенной пластмассы. Лучше всего взять рыболовную леску диаметром от 1 мм и гладко оплавить ее конец.

Получившийся импровизированный тросик опускают в дренажное отверстие и прочищают систему. Затем заливают в него полтора-два литра теплого моющего раствора и в конце промывают чистой водой.

Для чистки дренажного отверстия в комплектации «плачущих» моделей холодильников есть приспособление с наконечником соответствующего диаметра

#5. Фузер, таймер и вентилятор в приборах No Frost

Холодильники «Без инея» конструктивно более сложны, чем «плачущие». Соответственно, и проблем с ними больше. Их основное отличие – наличие обдува, осушающего излишнюю влагу, что предотвращает появление инея.

Самыми «слабыми» местами таких приборов мастера считают вентилятор, фузер и таймер. Обследовать вентилятор нужно из морозилки. В зависимости от модели холодильника элемент может быть открытого либо закрытого типа.

Чтобы добраться до закрытого вентилятора в холодильнике с системой «Антииней» нужно предварительно снять крышку. Очень часто причиной проблемы становится элементарная грязь, скопившаяся на крыльчатке

В последнем случае узел накрывается крышкой с отверстиями. Для устройств с электронным управлением обычно используются открытые узлы. Таймер в этом случае тоже электронный.

Такой тандем самостоятельному ремонту не подлежит, здесь нужен мастер. Для более простых моделей со съемной крышкой и электромеханическим таймером ремонт вполне возможен. Для начала нужно аккуратно снять крышку.

Добравшись до вентилятора, его следует внимательно осмотреть и попробовать провернуть пальцем крыльчатку. Если она не поддается или идет туго, нужно разобрать узел. Для этого находят крепежную пробку.

Она должна находиться на оси устройства, может быть накрыта фирменной наклейкой. Под пробкой располагается шайба, может быть из пластика или металла. Первую разводят и снимают с помощью обычных иголок.

Стальную снимают плоскогубцами или специнструментом. Под этой шайбой находятся еще несколько тефлоновых, которые аккуратно снимаются и сохраняются. Далее крыльчатка вместе с ротором снимается, очищается и смазывается.

Мастера предупреждают, что смазку нужно выбрать правильно. Используются только низкотемпературные составы, иначе они загустеют. После чего проводится обратная сборка и проверка работоспособности. Возможно, прошел вполне успешно и проблема решена.

Часто проблемы с холодильником начинаются с деформации уплотнителя. Если пользователь заметил, что резиновая прокладка прилегает неплотно, нужно сразу же приобретать ремкомплект и ставить его на замену износившемуся

Если нет, остается проверить работоспособность вентилятора. Для этого агрегат вскрывается сзади, затем нужно получить доступ к устройству, через которое включается вентилятор. Это может быть либо сетевой, либо низковольтный фильтр.

Для проверки вентилятор подсоединяют к узким штатным клеммам фильтра, а на широкие подают сетевое напряжение. Если крыльчатка не начала вращаться, возможно, проблема в фильтре.

Чтобы в этом убедиться, снимают аналогичный фильтр с вентилятора охлаждения компрессора и повторяют эксперимент. При подтверждении поломки фильтр заменяют аналогичным. Если все в порядке стоит проверить фузер и термичку запуска таймера. Они находятся в районе испарителя.

Для начала нужно вынуть из разъемов фузер и прозвонить его тестером. Сопротивление должно быть нулевым. Если нет – меняем деталь, она одноразовая. Предварительно проверяем на пробой ТЭН испарителя.

После этого нужно поставить на место все разобранные детали и замкнуть контрольные гнезда термички перемычкой. Делать это нужно только на выключенном из сети агрегате. Затем его включают. Он должен работать на коротком цикле, ненормально. Если это так – проблема в термичке, ее нужно заменить.

Проверять контакты термички нужно очень быстро, иначе можно сбить настройки таймера. Выставить их снова очень сложно. Сделать это самостоятельно невозможно

Важный нюанс. Такая проверка должна быть очень короткой по времени, буквально 3-4 секунды, иначе таймер собьется. Если же таймер не заработал, скорее всего, причина неполадки в нем. Не стоит пытаться его отремонтировать, это под силу опытным мастерам. Проще будет заменить весь дефектный узел.

Выводы и полезное видео по теме

Алгоритм восстановления рабочих параметров термостата холодильника Стинол:

Видео о процедуре замены компрессора:

Ролик-инструктаж желающим отремонтировать систему «Антииней» в холодильнике Стинол:

Холодильники Стинол отличаются неплохим качеством и надежностью. Однако они тоже выходят из строя. Если есть желание и навыки, безусловно, можно попробовать «оживить» агрегат своими силами. Нужно понимать, что это мероприятие далеко не всегда может закончиться успешно.

Неквалифицированный ремонт может только усугубить ситуацию и тогда придется раскошелиться на более сложные ремонтные работы или, чего совсем уж не хотелось бы, на приобретение нового холодильника.

Хотите рассказать о том, как ремонтировали холодильную машину марки Стинол собственными руками? Есть желание поделиться полезными сведениями по теме статьи и технологическими секретами? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото.

Неисправности холодильника Стинол и их устранение своими руками —

Содержание

Неисправности холодильника стинол и их устранение своими руками

Неисправности холодильника Стинол

Холодильники Стинол – детище перестройки. Новолипецкий завод начал выпуск продукции в 1993 году,  в 1995 году была введена линия с электронной системой управления. Позже на этой же площади организовали производство  холодильников другого итальянского бренда Indesit, но запчасти для Стинол продолжают выпускать. Это актуально, холодильники отработали больше 10 лет, узлы требуют замены.

Неисправности холодильников Стинол и способы их устранения

Все аппараты имеют стандартный металлический корпус и внутреннюю камеру. Между ними проложен теплоизоляционный слой пенополиуретана. Здесь же проходит капиллярный трубопровод и установлен фильтр-осушитель.  Система зависима от влажности и загрязнения. Возможные неисправности холодильника Стинол часто связаны с этим обстоятельством.

Количество компрессоров – 1 или 2. Используется вертикальный вал. Статические испарители выполнены  в виде трубок, прикрепленных к полкам. Система Ноу Фрост расположена за камерами, теплопередача ведется потоком воздуха, направляемым вентилятором.

Характеризуют нормальную работу любого холодильника Стинол, соотношение температуры в морозилке, близко к задней стенке шкафа и потребляемая мощность.

Для обнаружения неисправности двухкамерного холодильника Стинол 102 необходимо обследовать его на коррозионный износ и целостность корпуса. Герметичность и прочность крепления узлов предотвратит вибрацию, а значит разрушение габаритных конструкций.

Для серии 102 с двумя компрессорами частой неисправностью является выход из строя термореле ТН1 и ТН2.

Неисправности в электрической схеме  и автоматике в любых моделях, в том числе и на холодильнике Стинол RF 305A 008 устраняются после дефектовки – поиска причин отказа оборудования. RF 305A 008 -однокомпрессорная модель с двумя испарителями. Характерной поломкой аппарата является утечка хладагента в контуре обогрева двери.

Ремонт заключается в прокладке нового контура, взамен изношенного.

Известно, за год работы из системы улетучивается часть хладона. После многолетней эксплуатации двухкамерного холодильника Стинол – гарантированной неисправностью  станет нехватка хладагента. Переизбыток его также вреден, как недостаток. При появлении в медных трубках или в испарителе свища, видно масляное пятно с месте утечки.

Не включается холодильник Стинол 101 – устранение неисправности

Серия двухкамерных холодильников Стинол 101 имеет один компрессор  для холодного шкафа и морозильной камеры.  Если холодильник не включается, возможны причины:

• неисправность в электропроводке или отсутствие питания в сети;
• обрыв цепи плавкого предохранителя;
• не работает компрессор;
• низкое напряжение в сети.

Убедиться, в отсутствии напряжения можно, если не включаются индикаторы, не горит внутренний свет при открытой двери холодильника.

Если плохо работает один из шкафов холодильника Стинол 101, причина в неисправности:

• терморегулятора одного шкафа;
• недостатка хладагента;
• подсоса воздуха в камеру;
• заедании кнопки быстрой заморозки( холодильник морозит).

Морозильный шкаф расположен внизу, при недостатке фреона в нем сохраняется минусовая температура, в холодильнике она повышается.

Используется капельная система разморозки холодильной камеры, если забито сливное отверстие может собираться вода.  Морозильник требуется размораживать регулярно. При наростах льда, температура начнет повышаться, растет расход электроэнергии.

Двухкамерный холодильник Стинол 103  — неисправности

Холодильники Стинол 102 и 103 сходны по конструкции, имеют 2 компрессора, электронное управление и капельную разморозку для холодного шкафа, морозилка очищается от наледи вручную.

Характерной причиной неисправности  холодильника Стинол 103 после 5-7 лет работы становится выход из стоя терморегуляторов ТН1 и ТН2. Производитель заложил в эти узлы 5-летний ресурс. Признаками неисправности термостата двухкамерного рефрижератора считают:

• компрессор не включается при любом положении регулятора, при переводе в положение «выкл. » отсутствует щелчок реле;
• мотор постоянно работает, при любом переключении и выключении терморегулятора;
• температура в камере не снижается даже при максимальном задании.

Замена терморегулятора в этом случае – единственный способ восстановить работу камеры.

Зачастую причиной отказа работы одной из камер холодильника Стинол может стать неисправность компрессора. Если после пуска энергетический блок тотчас выключается, нужно проверить состояние обмотки мотора, пусковое реле. Устранют проблему заменой мотокомпрессора. После потребуется проверить систему на герметичность и заполнить ее фреоном.

Неисправности холодильников Стинол 104

Модель холодильника Стинол 104 КШТ-305 (NF3304T) трехкамерная, к холодильнику и верхней морозилке добавлен выдвижной ящик. Разморозка Ноу Фрост используется только для верхней камеры. Система охлаждения имеет один компрессор, независимые испарители для камер.

К характерным неисправностям холодильника относят:

• Утечку фреона из контура агрегата с сопутствующими признаками – намерзанием льда в верхнем углу холодильника, повышении температуры, безостановочной работе компрессора и холодному конденсатору.
• Засорение капиллярного трубопровода холодильника даст знать схожими признаками с утечкой фреона, но первое колено конденсатора будет горячим, остальные нагреваются до комнатной температуры. Если холодильник выключить в первые секунды снизится температура фильтра-осушителя.
• Засорился фильтр-осушитель – признаки такие же, как если в системе нет хладагента – он не проходит.
• Компрессор может работать вхолостую, не сжижая газ, признаки этой неисправности в повышении температуры в холодной камере, на морозильник остаточного ресурса может быть достаточно.
• Неисправный терморегулятор — в камерах не держится температура, корректировка режима остается без последствий, компрессор работает без остановки или не включается.

Определить  неисправность, выполнить диагностику должен мастер, пользуясь приборами, снимая декоративные панели. Самостоятельно можно поменять лампочку, прочистить сливное отверстие для конденсата или  заменить уплотнение на двери.

Неисправности и ремонт холодильников Стинол серии 107L

Холодильник однокомпрессорный, двухкамерный с Ноу Фрост для морозильника и «плачущей» стеной для холодного шкафа.

Агрегат имеет сложную электрическую схему в виду использования двух систем разморозки.

Диагностика неисправностей холодильника Стинол 107L и создание условий для их устранения. Температура в рефрижераторе зависит от термодинамического баланса системы, в которую входят компоненты системы двухагрегатного хладагента. Баланс измениться, если произойдет:

Утечка фреона из холодильного агрегата.

Засорение капиллярного трубопровода холодильного агрегата –проблема для всех холодильников этого бренда.

Засорение фильтра – осушителя.

Потеря производительности мотора компрессора.

Характерно, контур горячего хладагента вокруг двери выполнен из ржавеющей стали. Через годы проблема проявляется утечкой фреона, при ремонте создают новый контур. Промыть капиллярные трубки, определить работоспособность узлов и произвести ремонт должны специалисты.

В системе Ноу Фрост может возникнуть неисправность  или обрыв в цепи оттайки испарителя, дефект вентилятора. Неправильная работа таймера и засорение сливного отверстия могут привести к обмерзанию  поверхностей и нарушению температурного режима в камерах. Дефекты находит и исправляет мастер.

Причиной некорректной работы холодильника Стирол 107L может быть выход из строя терморегуляторов. Это одна из самых распространенных неисправностей.

Отказ датчика сопровождает и похож по признакам на отсутствие фреона, неисправный ТЭН Ноу Фрост, неисправность компрессора.

Предварительно определить неисправность датчика температуры можно самостоятельно, прибор не реагирует на команды, нет щелчка при установке режима «выкл».

Предлагаем посмотреть видео  о неисправностях и их устранении в холодильниках Стинол 107L.

Характерные неисправности холодильников Стинол 110

Модель холодильников Стинол  110 с верхним расположением морозильной камеры оказалась самой надежной из всей линейки. Один компрессор прогоняет хладагент по двум испарителям, терморегулятором является электромеханический таймер, обеспечивая режим и включение нагревателя между циклами.

Частой причиной неисправности в холодильнике Стинол 110, после многолетней эксплуатации, мастера определяют засор капиллярных трубок. В результате в холодильной камере температура высокая. Характерный признак — агрегат отключается самопроизвольно, вклю

Схемы и всё о холодильниках СТИНОЛ — Мои статьи — Каталог статей

Холодильники-морозильники Стинол-101, Стинол-124 (рис. 8.107, а), Стинол-107, Стинол-123 двухкамерные. Охлаждение холодильной и морозильной камер осуществляется холодильным агрегатом, выполненным по двухиспарительной схеме (рис. 8.107, б). При включении холодильного агрегата компрессор 1 по высасывающему трубопроводу 8 всасывает пары хладагента из испарителей 6, 7 и по нагнетательному трубопроводу 2 направляет их в контенсатор 3, где они охлаждаются и конденсируются. Из конденсатора жидкий хладагент через фильтр осушитель 4 и капиллярную трубку 5 поступает в каналы испарителей 6, 7. В каналах испарителей хладагент кипит, превращаясь в пар и поглощая при этом теплоту от охлаждаемой среды. Пары хладагента из испарителя по всасывающему трубопроводу 8 отсасываются компрессором, и цикл повторяется. С помощью терморегулятора I, установленного на панели управления (см. рис. 8.104, б), автоматически поддерживается заданная температура внутри холодильного отделения. Горящая индикаторная лампа II зеленого цвета означает, что холодильник-морозильник подключен к электросети. В моделях холодильников-морозильников с системой замораживания «без инея» Стинол-107 и Стинол-123 применен воздушный способ охлаждения с помощью вентилятора, что предотвращает образование инея на замороженных продуктах и интенсифицирует процесс холодильной обработки (замораживания) пищевых продуктов.Электрические схемы холодильников-морозильников Стинол-101 и Стинол-124 представлены на рис. 108, а, а Стинол-107 и Стинол-123 — на рис. 108, б. Эксплуатация холодильников-морозильниковОттаивание испарителя холодильной камеры, расположенного на задней стенке, осуществляется автоматически во время нерабочей части цикла работы компрессора. Талая вода собирается водоотводящей системой и поступает в ванночку, расположенную на компрессоре, где и испаряется. Оттаивание морозильной камеры холодильников Стинол-101 и Стинол-124 выполняют периодически вручную. Когда толщина слоя инея на полках превысит 5 мм, одинарную риску ручки терморегулятора устанавливают в положение «Выключено» и оставляют дверь открытой вплоть до полного оттаивания инея. Оттаивание морозильной камеры холодильников Стинол-107 и Стинол-123 осуществляется автоматически. Таймер периодически отключает компрессор и вентилятор и включает нагревательные сопротивления испарителя и поддона морозильной камеры. Во время таяния слоя инея на испарителе вода стекает на подогреваемый поддон и по каналам — в ванночку на компрессоре, где и испаряется. Когда температура ребер испарителя достигает 10°C, тепловое реле отключает нагреватель испарителя. Через 7…10 мин таймер отключает электрические цепи нагревательных сопротивлений испарителя и поддона и включает компрессор и вентилятор. Начинается цикл замораживания.Эксплуатация морозильной камеры. Графический символ, нанесенный на дверь морозильной камеры, обозначает, что в данном отделении возможно замораживание свежих пищевых продуктов и длительное хранение замороженных продуктов. Верхняя часть морозильной камеры используется как для замораживания, так и для хранения замороженных продуктов. При необходимости интенсивного замораживания продуктов риску ручки терморегулятора переводят в максимальное положение. После окончания замораживания (около 24 ч) переводят риску в положение, в котором она находилась до замораживания. Об уровне температур в морозильной камере можно судить по положению стрелки индикатора температуры, расположенного на двери морозильной камеры. Если стрелка расположена в синей зоне, то соблюдается правильный режим замораживания, если в красной, то это свидетельствует о неисправном состоянии холодильника или индикатора температуры.Эксплуатация холодильной камеры. Чтобы добиться поддержания оптимальной температуры внутри холодильного отделения, риску ручки терморегулятора холодильной камеры устанавливают в среднее положение. Температуру в холодильной камере регулируют, меняя положение одинарной риски ручки терморегулятора с учетом частоты открывания двери, количества продуктов на полках и температуры окружающей среды. Полки холодильника установлены в специальные направляющие, поэтому их можно регулировать по высоте. Оснащение двери барьерами-полками также обеспечивает максимальную гибкость и практичность в использовании. Барьеры-полки легко снимаются, что облегчает чистку холодиль

Замена термостата в холодильнике Stinol в Москве 🔥

Авиамоторная

Академическая

Алексеевская

Алма-Атинская

Алтуфьево

Андроновка

Аннино

Аэропорт

Бабушкинская

Багратионовская

Балтийская

Беговая

Беломорская

Белорусская

Беляево

Бибирево

Библиотека имени Ленина

Борисово

Братиславская

Бульвар Дмитрия Донского

Бульвар Рокоссовского

Бутырская

ВДНХ

Варшавская

Варшавское шоссе/ Пражская

Верхние Лихоборы

Владыкино

Водный стадион

Войковская

Волгоградский проспект

Волоколамская

Выхино

Динамо

Дмитровская

Домодедовская

Жулебино

ЗИЛ

Измайлово

Измайловская

Калужская

Кантемировская

Каширская

Киевская

Китай-город

Кожуховская

Коломенская

Коньково

Коптево

Котельники

Краснопресненская

Красносельская

Красные ворота

Крылатское

Крымская

Кузьминки

Кунцевская

Курская

Кутузовская

Ленинский проспект

Лермонтовский проспект

Лихоборы

Лубянка

Люблино

Люблино|Нагатинская|Динамо|Текстильщики|Савёловская|Павелецкая|Ботанический Сад|Войковская|Тимирязевская

Марьина Роща

Марьино

Маяковская

Медведково

Менделеевская

Метро Бульвар Дмитрия Донского

Митино

Молодёжная

Нагатинская

Нагорная

Нахимовский проспект

Новогиреево

Новокосино

Новокузнецкая

Новослободская

Новохохловская

Новые Черёмушки

Окружная

Октябрьское Поле

Октябрьское поле

Отрадное

Охотный ряд

Павелецкая

Парк Победы

Парк культуры

Партизанская

Первомайская

Перово

Петровско-Разумовская

Печатники

Пионерская

Планерная

Площадь Ильича

Площадь Ильича/Крестьянская застава

Полежаевская

Пражская

Преображенская пл.

Преображенская площадь

Пролетарское

Проспект Вернадского

Проспект Мира

Пятницкое шоссе

Речной вокзал

Ростокино

Румянцево

Рязанский проспект

Рязанский проспект|Перово|Щёлковская

Савёловская

Саларьево

Свиблово

Севастопольская

Севастопольская | Тушинская

Селигерская

Семеновская

Семёновская

Серпуховская

Славянский бульвар

Смоленская

Сокол

Сокольники

Спортивная

Стрешнево

Строгино

Сухаревская

Сходненская

Сходненская|Люблино| Домодедовская| Чертановская|Пятницкое шоссе|Водный стадион

Таганская

Текстильщики

Теплый Стан

Теплый стан

Тимирязевская

Третьяковская

Тропарёво

Трубная

Тульская

Улица Горчакова

Улица Сергея Эйзенштейна

Улица Скобелевская

Университет

Отрегулировать термостат на холодильнике К59, К50, Там 133, Там 112, Т 130, Денфос – Учимся как чинить все самому

Как регулировать температуру в холодильнике Стинол

После того, как холодильник Стинол запущен в работу, необходимо убедиться в соответствие температуры  заявленным в инструкции параметрам. По достижении режима нужно произвести замер, какая температура внутри камер. В холодильном шкафу удобно воспользоваться стаканом с водой, поставленным для охлаждение на среднюю полку по центру. Вода должна принять температуру 4-5 ⁰ С.

В морозильнике холодильника Стинол на режиме «Супер» в верхней камере температура понизится до 24 ⁰ С, На всех полках при среднем положении регулятора градусы должны соответствовать количеству звездочек, но не больше -18.

Выставить температуру электромеханическим способом  в холодильнике Стинол просто.   Регулируя температуру, всегда нужно стремиться к средним показателям, как наиболее рациональным. В холодильнике Стинол это +5 градусов для шкафа и -18 для морозилки.

Регулировка температуры в двухкамерном холодильнике Стинол

Терморегулятор автоматически поддерживает режим в соответствие с указанием одинарной риски на ручке. Поворотом риски по часовой стрелке, режим снижается плавно. В двухкамерных холодильниках с двухиспарительной системой или двумя компрессорами, каждый отсек настраивается от собственного поворотного регулятора, как описано выше.

Двухкамерные холодильники с дисплеем и кнопками серий  002, 003, 125, 126 имеют электронные блоки управления, работающие от сигнала теплового реле с термовыключателем.  Как регулировать температуру, последовательность нажатия кнопок, перечень кодов ошибок, Стинол изложил в мануле.

В холодильниках Стинол Ноу Фрост регулирование температуры не отличается от статической системы и зависит только от способа установки задания.

Датчик температуры на холодильнике Стинол

Датчики для холодильной и морозильной камеры отличаются по конструкции. Как установить температуру в холодильнике Стинол с электронным управлением, подробно изложено в инструкции.

После 5-7 лет работы наиболее часто выходит из строя регулятор температуры из-за нарушения герметичности сильфона – термочувствительного элемента. Ремонтировать его сложно и дорого, лучше купить новый прибор. Неисправность датчика определяют по признакам:

• Компрессор работает, не выключаясь, при любом положении регулятора.
• Компрессор работает постоянно, температура в камерах понижается все больше.
• Температура повышается, а компрессор не получает команду на включение.

Проверить исправность регулятора в домашних условиях невозможно, нужен специальный стенд.

Способы устранения поломок в холодильниках Стинол

_____________________________________________________________________________

_____________________________________________________________________________

Двухкамерный Стинол 110L с No Frost и капельной системой. Сигнальная лампочка на верхней панели рядом с терморегулятором горит, но сам холодильник не реагирует, работал исправно, помогите пожалуйста.

Если горит сигнальный индикатор — это означает недостаточную температуру в одной из камер, неисправность может быть в утечке фреона из системы или поломке термостата.

У меня холодильник Стинол 205. Что может быть? Морозильная камера работает, а в самом хол-ке тепло.

Для начала проверьте, плотно ли закрыта дверца в холодильной камере и в каком состоянии находится уплотнитель. Если уплотнитель поврежден или дверь не плотно закрыта, то в такую жаркую погоду хол. камера плохо работает. В Вашем случае неисправности могут быть следующие: Сгорел мотор-компрессор для моделей с 2-мя компрессорами; Неисправен термостат (терморегулятор) холодильной камеры; Неправильно установлен температурный режим. Для агрегатов с термостатами (механическое управление), норма это установленные регуляторы в положение между
делениями 3 и 4.

Холодильник Стинол-110 1995 года. После замены компрессора, термостата, фильтра осушителя, замены фреона хол-к работает трое суток. В холодильной камере температура нормальная, а в морозильной стрелка стоит ровно посередине (между красным и синим), и продукты не замораживаются (охлаждённые). Сзади трубка, идущая к компрессору, она вся во льду. Мастер говорит, что залил фреона больше и надо немного стравить, и всё восстановится. Стравил понемногу (секунд 5) раза четыре в течение суток. Боюсь стравить весь. Наледи на трубке стало меньше, но температура в морозилке пока не опускается. Может ещё подождать или тут другая проблема?

Если обмерзает «обратка» (задняя трубка), точно происходит засор льдом, точно много фреона залито и необходимо не просто стравливать, а перезаправлять заново. Фреона много и он замерзает не там, где должен.

Подскажите, пожалуйста, возможные причины поломок у однокамерного холодильника Стинол 205. Хол. камера работает очень плохо, но морозилка морозит хорошо. При этом очень быстро набирает шубу. По задней и по боковой стороне, и вверху и внизу, даже продукты все в снегу, а сама дверца морозилки покрывается льдом. Разморозка не помогла. Лампочка осветительная горит. Мотор хоть и тарахтит громко, но отключается и включается, как и раньше.

Если не работает хол. камера, то возможны следующие неисправности: Утечка фреона в системе. Косвенным признаком утечки является громкий звук работы компрессора; Засор капиллярной системы; Выход из строя термостата.

Как разморозить двухкамерный холодильник Стинол 116 EL?

Размораживать необходимо только морозильную камеру, холодильная камера размораживается автоматически, при каждом отключении компрессора. При отключении компрессора иней на задней стенке хол. камеры тает, каплями воды стекает в желоб каплеприёмника, далее через дренажное отверстие попадает в лоток на компрессоре, после чего испаряется от тепла компрессора. Морозильную камеру рекомендуется размораживать по мере нарастания снеговой «шубы» на полках испарителя. Если толщина «шубы» достигает 3 мм, то необходимо отключить агрегат от электросети, освободить его от продуктов, и оставить открытой дверь морозильной камеры на время оттаивания снеговой «шубы». На дно морозильной камеры положите тряпку, на которую будет стекать оттаявшая вода. Не допускайте переливания оттаявшей воды через нижний край морозильной камеры, это может привести к коррозии и повреждению проходящего по дверному проёму трубопровода обогрева. На некоторых моделях в дне морозильной камеры есть отверстие для отвода талой воды. Если ваш хол-к оснащён таким отверстием, то тряпку можно не класть, необходимо подставить под выход сливного отверстия плоский поддон, в который будет стекать талая вода. Для уменьшения времени оттайки можно поместить внутрь морозильной камеры ёмкость с горячей водой. После того, как весь снег оттает, необходимо вытереть насухо поверхность морозильной камеры, и дать ей окончательно высохнуть от воды.

Холодильник Стинол 110 (с одним компрессором, 8-10 лет) в верхней части (2/3) ХК стала образовываться «шуба», контур обмерзания четкий. Был сделан ремонт – замена термореле, удаление контура, заправка 134А. После ремонта «шуба» также образуется на том же месте, температура в ХК сохраняется +2 градуса при любом положении терморегулятора (от 1 до 5). Около задней стенки -8. Какова может быть причина и как это устранить все эти неисправности? Мастер собирается опять менять термореле.

Причина того, что, после ремонта опять образуется шуба, может быть в бракованном реле. Но, так же, может быть и засор в капиллярной системе. Необходимо более четкая диагностика от мастера. Засор можно определить, только вскрыв систему.

Холодильник Stinol 110 ER Ноу Фрост работает в режиме часов 10-12 потом отключается, дальше приходиться включать принудительно через таймер. Почему срабатывает защита?

Если агрегат выключается в течение 10-12 часов, то необходимо проверить его на засор в капиллярной системе и утечке фреона. Утечка проверяется выключением х-ка на сутки. Если после этого обе камеры не заработают, то это утечка фреона.

У меня двухкамерный холодильник Стинол 116 EL c одним мотором-компрессором перестал выключаться. После замены терморегулятора агрегат отключился только через 14 часов непрерывной работы (в хол. камере на задней стенке все капли замерзли). Неужели я купил бракованный терморегулятор, или что можно ещё проверить? Подскажите, пожалуйста.

Смотря, какой термостат Вы установили. Если установлен термостат для минусовых температур, то причина может быть именно в этом. Если Вы установили термостат ТАМ-133 или аналог, то у Вас кроме поломки термостата может быть и утечка фреона из системы. Если задняя стенка хол. камеры покрывается инеем полностью и компрессор не отключается, то, скорее всего, проблемы с терморегулятором.

Хол-к stinol 116 er, две камеры. В морозилке минус 22, холодильник теплый. Компрессор не отключается вообще. Лампочка в нем не горит (спираль целая), лампочка рядом с температурным регулятором тоже не горит. Помогите советом, что разобрать?

Произошла утечка фреона. Самим этот дефект не устранить. По поводу света — виноват выключатель ВОК.

Двухкамерный холодильник Stinol 205 E с одним мотором-компрессором, морозилка работает, а холодилка нет.

Скорее всего, произошла утечка фреона из системы. На морозильную камеру фреона еще хватает, а на холодильную уже нет.

Холодильник Стинол 110 L c одним компрессором, в морозильной камере температура -20, -25, в х-ке +15, +20, работает постоянно, без отключения. 3 мастера не могут найти причину неисправности. Морозилка вверху.

Либо засор в капиллярной системе, либо утечка фреона.

Х-к Стинол 116 периодически начинает «рычать». Если пристукнуть кулаком — прекращает. Холодильник трехкамерный, год выпуска приблизительно 2001 г. Что делать? Сколько ему осталось работать? Можно ли отремонтировать или не стоит трогать?

Если в агрегате периодически происходят сильные звуки, то причина может быть в том, что компрессор задевает за одну из трубок, или испаритель внутри дергается и задевает за ссохшуюся пену. Это никак не влияет на работу агрегата.

Холодильник stinol 205 однокомпрессорный. После включения работает около 20 минут, и больше компрессор не включается. Заменил терморегулятор — не помогло. Может ли влиять реле, находящееся на компрессоре?

Реле, которое установлено на компрессоре, пускозащитное. Ломается оно очень редко из-за своей простой конструкции. Скорее всего, речь идет, либо о неисправности самого компрессора, либо выходе из строя термостата.

Какой термостат нужен для холодильника Stinol 110l No Frost? Термостат Ranco K59-L1275 или K59-L1955?

Термостат Ranco K59-L1275.

Холодильник Стинол 116 er. Работал больше 10 лет как часы. Но ни с того, ни с сего перестал морозить. Выключала из сети. При включении свет в нем загорается, начинает гудеть 5-10 секунд и все, дальше тишина. Что с ним?

Если агрегат включается на 5-10 секунд и выключается, то сгорел мотор компрессор.

Как заменить лампочку индикатора на Стинол 110?

Открутить саморез, который крепит плафон, закрывающий лампу освещения хол. камеры. Выкрутить лампу и заменить её.

Сломался холодильник Стинол 205. Выключил его на разморозку, потом включил, а он не работает, но свет в нем горит.

В Вашем случае возможные неполадки — термостат, мотор-компрессор или утечка фреона. Потрогайте сзади конденсатор (черную решетку), если она горячая, то неисправность в моторе, если холодный, то возможна поломка термостата.

Возможные неполадки

Починка холодильника марки Stinol может оказаться задачей более трудоемкой, чем ремонт техники других марок. Одна из причин – система охлаждения No Frost, кардинально отличающаяся от прочих систем охлаждения.

Характерные неисправности — Выход из строя термостата. Неисправности в системе No Frost. Неполадки датчиков холодильной камеры. Утечка хладагента в результате нарушения герметичности элементов контура циркуляции хладагента. Повреждение компрессора. Износ резинового уплотнителя двери. В морозильных камерах с системой no frost, бывают случаи когда перегорают оттайки испарителя и каплепада, реже выходит из строя вентилятор, таймер или предохранитель оттайки.

Причиной ремонта может стать временное отключение от электросети. Повторное включение в сеть допускается не раньше, чем через 4-5 мин после отключения. Это время необходимо для конденсации и спада давления хладагента. В противном случае пусковая нагрузка на двигатель компрессора слишком велика, что вызывает перегрев его обмоток. Именно в этой ситуации отказ двигателя наиболее вероятен. В таких случаях необходимо автоматически задерживать включение х-ка приблизительно на 5 мин после восстановления напряжения в сети. Такую функцию может выполнить таймер задержки включения.

Стоит отметить что для профилактики ремонта следует 2-3 раза в год мыть и чистить агрегат с помощью тряпочки и теплой воды с небольшим количеством моющего средства. Ни в коем случае не стоит применять химические вещества, так же как и мыло.

Перестала холодить верхняя камера Стинол 116. Что делать?

Если компрессор хол. камеры работает не отключаясь, а холода нет, то по всей видимости произошла утечка хладагента. В этом случае потребуется устранение утечки, либо установка нового испарителя хол. камеры с последующей заменой осушительного патрона и заправкой агрегата хладагентом. Если компрессор не работает, то скорее всего это неисправность терморегулятора, и требуется его замена.

Что делать, если на задней стенке образовывается наледь?

Возможно, плохо закрыта дверь или проблема с уплотнительной резиной. При работающем компрессоре, образование льда на задней стенке вполне нормально, если достаточно холода в хол. камере.

Холодильник Стинол 205. После замены термостата К-59, работает без отключения. В морозильной камере -30, а в основной камере -0 градусов, это при минимальном положении ручки термостата.

Возможно, попался бракованный термостат или он не правильно подключен.

На задней стенке намерзает «шуба», компрессор не отключается, постоянно работает.

Если управление механическое, возможно вышел из строя термостат. Если электронное управление, то вероятнее всего вышел из строя датчик температуры или электронный модуль управления, либо происходит микроутечка хладагента.

Стинол, в эксплуатации 8 лет, после разморозки за двое суток отключался всего два раза по 20 минут. На задней стенке шуба. Что сделано не правильно во время разморозки?

Возможно, во время разморозки повредили камеру — это стало причиной появления шубы. При этом температура в камере может повыситься. Необходима диагностика.

Какой-то странный шум, гудящий с шипением. Обмерзло в верхнем отделении, компрессор работает, горячий, но шум не прекращается. Примерно месяц он работал на цифре 4, выключил регулятор и через некоторое время включил на цифру 1, шума не было минут 10, потом снова появился. Система no frost. Подскажите неисправность?

Данная проблема может быть связана с неисправностью компрессора. Также возможна микроутечка хладагента с попаданием воздуха в систему охлаждения, которая вызывает посторонний шум в работе х-ка.

Морозильник работает почти беспрерывно, компрессор отключается только на 10 минут, вентилятор работает без остановки, температура внутри — 24. В чем причина поломки?

Скорее всего, причина в сломанном датчике температуры. Необходимо заменить датчик.

Скажите, пожалуйста, возможно ли замена уплотнительной резинки на нижней двери холодильника в модели 110 (размер 57х110)?

Уплотнитель на нижнюю дверь данной модели заменить можно.

Какие неисправности бывают в данных моделях?

В морозильной камере отсутствует холод. Одной из причин дефекта может быть утечка хладагента. Иногда проблема решается заменой терморегулятора. Разрыв резины уплотнителя. Это механическое повреждение, которое появляется, когда неаккуратно пользуются дверцей. Чтобы открыть агрегат, нужно пользоваться специальной ручкой, а не тянуть за уплотнитель. Если появился разрыв резины, то уплотнитель следует заменить. Лучше всего эту работу сделает специалист. Крайне мало холода в морозильной камере. Такую проблему может спровоцировать не закрытая полностью, дверца камеры. Вторым возможным вариантом объяснения недостатка может служить то, что сгорели нагреватели системы оттайки. В результате на испарителе морозильной камеры не происходит оттаивания снежной «шубы». Иногда источником недостатка является засор дренажной системы. Эту неполадку можно достаточно быстро устранить.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Холодильник с термостатом оттаивания по лучшей цене — Выгодные предложения на холодильник с термостатом оттаивания от глобальных продавцов с термостатом оттаивания

Отличные новости !!! Вы попали в нужное место для термостата размораживания холодильника. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот холодильник с верхним термостатом оттаивания скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели холодильник с термостатом размораживания на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в термостате размораживания холодильника и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести холодильник с термостатом для размораживания по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как заменить термостат Honeywell | Блог

Как заменить термостат Honeywell

Термостаты Honeywell стали стандартом для основных термостатов в домах со всеми видами систем отопления, особенно с отоплением плинтусов. Это имя стало повсеместным для любых термостатов с простой шкалой, даже если они были произведены множеством различных компаний. Если ваше отопление устанавливалось в любое время в течение последних 20-30 лет, очень высока вероятность, что оно контролируется аналоговым термостатом Honeywell. Пришло время обновиться. Но обновиться до чего? Что ж, мы вернемся к этому через секунду. Будь то сломанный термостат, модернизация или замена, давайте безопасно снимем этот старый термостат с вашей стены. Первое правило замены термостата : выключите выключатель. Второе правило замены термостата: Поверните. Выкл. Ваш. Выключатель. Перед тем, как продолжить работу, проверьте и дважды проверьте отсутствие скачков напряжения в ваших линиях. На вашем термостате не будет никаких индикаторов, поэтому имейте под рукой вольтметр. Если у вас его нет, лучше всего включить термостат и подождать 20 минут. Если обогреватель не реагирует и холодный на ощупь, можно переходить к следующему шагу: Снимите лицевую панель и открутите термостат от монтажной коробки. (Вы можете столкнуться с трудностями при снятии лицевой панели со стены, особенно если она старая и была закрашена. Просто используйте нож или что-то подобное, чтобы аккуратно приподнять ее.) Теперь термостат должен ослабнуть, и вы должны увидеть провода. Осторожно отсоедините провода, которыми термостат соединен с источником питания. TA-DA! Ваш термостат должен легко отключиться. Теперь, когда термостат установлен

Замените термостаты коммерческого охлаждения самостоятельно

В коммерческом холодильном оборудовании используются два типа регуляторов температуры:

1. Термостатический (с датчиком воздуха или с датчиком испарителя)
2. Регулятор низкого давления

Начнем с регуляторов термостатического типа. Термостат с датчиком воздуха делает именно это: он определяет температуру воздуха.Трубка контрольного датчика обычно устанавливается в корпусе испарителя. Испаритель расположен внутри агрегата, обычно в верхней части, где установлен двигатель вентилятора. Термостат имеет прямой капилляр или датчик. Капиллярная трубка устанавливается на внешней стороне змеевика испарителя, как правило, вставленной в трубку, установленную перед испарителем.

Термостат, чувствительный к испарителю, имеет прикрепленную к нему спиральную капиллярную трубку, которую вы можете увидеть на изображении в виде узкой спирали слева.Капилляр для измерения испарения или конец спиральной трубки вставляют в отверстие в испарителе. Он определяет температуру змеевика испарителя, а не температуру воздуха.

Эти два элемента управления не взаимозаменяемы. Если вы установите датчик температуры воздуха вместо датчика испарения, испаритель отключится навсегда, что приведет к повышению температуры. Если вы установите контроль испарения вместо контроля воздуха, установка продолжит работу, вызывая замерзание испарителя.Если это произойдет, будет очень мало воздуха, что приведет к повышению температуры.

Как определить неисправный термостат:

Термостат коммерческого холодильного оборудования может выйти из строя двумя способами: в открытом или закрытом положении.

Если термостат выходит из строя в открытом положении, агрегат вообще не будет работать. Чтобы проверить это, выверните винты из корпуса испарителя (убедитесь, что блок отключен от сети или выключатель выключен) и потяните корпус вниз.Найдите провода, прикрепленные к термостату, и снимите их. Соедините два провода вместе и изолируйте их изолентой. Включите прерыватель или снова подключите блок. Если блок работает, замените термостат.

Если термостат выходит из строя в закрытом положении, агрегат будет работать все время. Постоянная работа приведет к замерзанию испарителя, ограничению воздушного потока и повышению температуры. Используйте ту же процедуру, которая описана выше, для проверки устройства и при необходимости замените термостат.

типичных поломок + как устранить самому

Марка Стинол популярна среди любителей высокого качества и приемлемой цены. Надежность, качественная сборка, функциональность и долговечность этих устройств не вызывают сомнений у потребителей. Но техника остается техникой и, несмотря на бережную эксплуатацию, иногда ломается.

Ремонт холодильника Стинол не проблема, так как сервисные центры есть практически везде. Вы можете отремонтировать оборудование самостоятельно. В нашей статье мы подробно описываем причины характерных поломок и способы восстановления работоспособности холодильных машин.

Содержание статьи:

• Принцип работы типового аппарата Стинол
• Устройство электросистемы
• Обзор типичных неисправностей
• Руководство по самостоятельному ремонту
  • #1. Компрессор аппарата и его подвеска
  • №2 Система защиты и пуска
  • №3 Термостат холодильной установки
  • №4. Дренажная система плачущего устройства
  • #5. Фьюзер, таймер и вентилятор в устройствах No Frost
• Выводы и полезное видео по теме

Принцип работы типового агрегата Стинол

Ассортимент представлен широким ассортиментом моделей с различными эксплуатационными характеристиками. Все они относятся к устройствам испарительного или компрессионного типа. Это означает, что в их конструкции обязательно присутствуют компрессор и испаритель. Давайте посмотрим, как они работают.

Для охлаждения рабочих камер оборудования используется так называемый хладагент. Композиция представляет собой жидкость, способную испаряться при определенном давлении при комнатной температуре.

Чаще всего в качестве хладагента используется хладагент R22, но могут быть и другие соединения. Все типы хладагентов называются фреонами.

Холодильник, как и любая другая холодильная машина, работает за счет непрерывной циркуляции в замкнутом контуре хладагента, проходящего при движении стадии кипения и конденсации

Рабочий цикл следующий. В головку подается жидкий фреон. Это узкое сопло в виде фрагмента капиллярной трубки, через которое хладагент впрыскивается в испаритель.

Последний выполнен в виде змеевика, что позволяет теплообмену проходить с максимальной эффективностью. Внутри испарителя фреон быстро расширяется и превращается в газ, поглощая при этом большое количество тепла.

В результате температура внутри холодильной или морозильной камеры падает. Если хладагент постоянно закачивать в испаритель, давление в нем резко возрастет и процесс испарения прекратится.

Испарительные холодильники имеют идентичную конструкцию. В их конструкции обязательно присутствуют компрессор и испаритель (+)

Таким образом, пары фреона постоянно откачиваются компрессором и подаются в радиатор. Это еще один змеевик, расположенный на задней части холодильного агрегата. Здесь пары хладагента конденсируются и выделяют тепло.

Далее в головку подается жидкий фреон и цикл повторяется. Главной особенностью такой системы является наличие движущихся частей и механизмов, которые рано или поздно могут выйти из строя.

Под маркой Стинол выпускаются холодильные установки с одним или двумя компрессорами. В последнем случае появляется возможность раздельно управлять морозильной и холодильной камерами, каждая из которых обслуживается собственным компрессором.

Это удобно, но существенно усложняет систему, а также ее обслуживание и ремонт. Кроме того, бренд выпускает и модели с капельной системой оттаивания.

Электрические схемы холодильников Стинол немного различаются в зависимости от модели. В общем виде их можно представить так, как показано на схеме (+)

Устройство электрической системы

Нормальную работу любого компрессорного холодильника обеспечивает электрическая цепь.

В простейшем виде включает несколько элементов:

• Термостат, отвечающий за поддержание определенной температуры.
• Реле тепловой защиты для предотвращения перегрева компрессора.
• Электродвигатель
• Пусковое реле, отвечающее за запуск двигателя.

Рабочий цикл следующий. При подаче напряжения на устройство ток протекает через замкнутые контакты, кнопку принудительной разморозки, далее через реле тепловой защиты на пусковое реле и на рабочую обмотку двигателя.

Для работы с электрической частью холодильной установки вам обязательно потребуются тестер, паяльник и базовые знания в области электричества

Поскольку вал двигателя стоит, ток, протекающий через его рабочую обмотку, значительно выше чем номинальная стоимость. Это необходимо, так как конструкцией предусмотрено замыкание контактов на пусковой обмотке только при превышении номинального тока. Таким образом, реле передает ток на пусковую обмотку, двигатель начинает свое вращение, напряжение в рабочей обмотке пропадает.

Двигатель продолжает работать в штатном режиме, холодильная установка начинает зависать. При достижении ранее заданной температуры срабатывает термостат.

Размыкает свои контакты, и ток перестает поступать к двигателю. останавливается. При изменении температуры контакты термостата снова замыкаются и цикл повторяется.

Если вышел из строя терморегулятор холодильника, ремонтировать его нет смысла. Обычно это устройство просто полностью заменяют новым устройством

Для защиты от опасного для двигателя перегрева предусмотрено реле тепловой защиты. Его основным элементом является гибкая биметаллическая пластина. При достижении опасной температуры изгибается и размыкает контакты, охлаждаемый элемент «встает» на место и замыкает их.

Обзор типовых отказов

Понятно, что если оборудование перестало работать, оно требует ремонта, а иногда и замены. Однако есть признаки, указывающие на то, что владельцу нужно обратить внимание на свой агрегат и, возможно, пригласить мастера.

В норме компрессор должен работать без лишнего шума, периодически включаться/выключаться. является прямым сигналом неисправности.

Бережливый хозяин всегда внимательно следит за состоянием своего холодильника и отмечает все нетипичные для нормальной работы агрегата признаки. Только так можно предотвратить серьезные поломки

Температура внутри холодильника и в морозильной камере должна соответствовать заданной. Внутри морозильной камеры не должно быть чрезмерного инея, а в холодильной камере не должна скапливаться вода. Провоцируют поломки самые разные факторы.

Чаще всего это неправильная эксплуатация или установка устройства, механические повреждения, воздействие окружающей среды, например, слишком высокая температура в помещении. Скачки напряжения также очень опасны.

При засорении капиллярного трубопровода, что не редкость для «старых» холодильников, в вещевом отделении появится вода и повысится температура

Если двигатель работает без перебоев, а температура падает крайне низко, скорее всего виноват регулятор температуры. При его поломке возможна и другая картина. Агрегат отказывается запускаться и размораживается, компрессор не работает.

Компрессор будет работать без выключения, а в испарителе может образоваться лед. Хладагент может просочиться через охлаждающий контур. Эта проблема чаще встречается с оборудованием с нижним расположением морозильной камеры.

По периметру проходит металлическая трубка, которая может подвергнуться коррозии примерно через 6-7 лет. В этом случае он становится источником испарения фреона.

Со временем некоторые металлические элементы конструкции могут подвергнуться коррозии, что приведет к утечке хладагента, отказу компрессора и другим неисправностям.

В случае протечки морозильная камера будет продолжать работать, а холодильная камера — нет. Коррозия может возникать как в испарителе, так и в конденсаторе. Ремонт в таких случаях невозможен, только замена поврежденных элементов.

Довольно часто владельцы Стинола обращаются к мастерам с проблемами компрессора. Это может быть заклинивание моторного механизма. Двигатель будет включаться, но не крутиться, а только гудеть. Через короткое время заработает.

Частые и короткие замыкания в рабочей или в пусковой обмотке двигателя. Реже капиллярный канал выходит из строя. Это видно по повышению температуры внутри холодильной и морозильной камеры, появлению льда на испарителе.

Двигатель будет работать почти без остановки. Все это типичные поломки, справиться с которыми, скорее всего, придется мастеру.

Руководство по самостоятельному ремонту

Пользователь, даже немного знакомый с техникой, понимает, что дать подробные инструкции по ремонту техники конкретной марки невозможно. Модели слишком разные по своим техническим характеристикам. Можно лишь дать общие рекомендации по ремонту отдельных узлов.

#1. Компрессор аппарата и его подвеска

Компрессорный агрегат холодильной установки достаточно прост. Но при этом его самостоятельный ремонт практически исключен. Частые межвитковые замыкания обмоток влекут за собой замену компрессора.

Мастера-любители, пытающиеся их перемотать, обычно тратят время и силы впустую. Причиной этого является влага и пыль, смешанные с воздухом, которые попадают в компрессор во время работы.

Компрессор холодильника Стинол довольно сложный. Ремонтировать его самостоятельно вряд ли стоит, зачастую это бесполезно. Чаще используется полная замена узла на новый (+)

В результате узел все равно придется менять. Мастера не советуют этого делать. Другое дело подвеска компрессора. Из-за его деформации возможны сбои в работе всего узла.

В первую очередь стоит проверить упругость хода всех его ножек крепления. Она должна быть около 8-10 мм или даже больше. Если это не так, придется заменить амортизаторы, что не дорого и не сложно.

Основная трудность будет заключаться в том, что компрессор массивный и способен по весу разбить трубку охлаждающего контура. Поэтому в процессе замены амортизаторов следует надежно зафиксировать узел в рабочем положении и обращаться с ним максимально бережно.

Еще одно предостережение: опытные мастера знают, что нетипичный шум в районе компрессора может исходить не только от неисправного устройства, но и от любого обрыва трубки на его корпусе

В последнем случае стоит обернуть тканью или войлоком и закрепив эту повязку шерстяной или хлопчатобумажной нитью. Синтетика или поролон категорически не рекомендуются.

При изменении температуры они становятся ломкими или слипаются. В любом случае пользы от них не будет. Такая «повязка» не только решит проблему шума, но и защитит трубку от преждевременного износа.

Если ремонтировать компрессор самостоятельно не рекомендуется, то вполне можно «поработать» с его подвеской. Стрелками на рисунке показаны винты, удерживающие стойки.

Еще одна распространенная проблема – уменьшение количества фреона. Насмотревшись роликов в интернете, некоторые умельцы пытаются заправиться самостоятельно. Мастера упорно этого не рекомендуют.

Можно будет залить фреон, но сможет ли агрегат после этого работать — большой вопрос. Водяной пар и пыль неизбежно попадут в контур охлаждения в процессе зарядки, что впоследствии приведет к поломке.

Кроме того, Штатный компрессор принудительно предполагает свою мокрую работу. А это крайне опасно. В этом случае лучшее, что вы можете сделать для своего компрессора, это пригласить квалифицированного специалиста с лицензией, который выполнит необходимые работы.

# 2 Система защиты и пуска

Реле пуска и тепловой защиты обычно проектировщики объединяют в единый блок. Чтобы добраться до него, вам придется высверлить заклепки, удерживающие крышку.

После проведения ремонта лучше всего посадить на пластиковый клей и «прихватить» шурупами. Самыми «слабыми» местами узла можно считать контакты. Они часто загрязняются или оплавляются. Здесь поможет элементарная чистка.

Самовсасывание хладагента в охлаждающий контур не допускается. Неправильная эксплуатация приведет к поломке холодильника и излишне экономному владельцу придется покупать новый

Еще одно «опасное» место – пусковое ядро. Он может быть заполнен пылью, что приводит к залипанию контактов стартера. Проблема может быть в биметаллической пластине. Со временем он способен терять некоторую эластичность. Если деталь немного выгнута в холодном виде, достаточно придать ей нужную форму.

Ослабленные регулировочные винты могут сойтись, и тогда компрессор начинает работать так, как будто на обеих его обмотках имеются межвитковые замыкания. Для решения проблемы достаточно выкрутить винты на необходимый зазор. Это примерно 0,15-0,25 см. И почистить контакты токовой защиты.

# 3 Термостат холодильной установки

Конструкция термостатов, применяемых в холодильниках, может быть различной. В целом различают два типа таких элементов: электронные и термомеханические.

Первые используются в устройствах с электронным управлением и представляют собой группу извещателей и термисторов, соединенных в единый блок с платой управления. Починить что-либо в такой системе может только дипломированный электронщик.

В холодильниках с электронным управлением термостатов в виде отдельного блока нет. Они есть и в более простых моделях, но здесь самостоятельно отремонтировать термостат не просто

Термомеханический термостат выполнен как единое целое, но считается совершенно неремонтопригодным. Это связано с тем, что термотрубка приклеена к испарителю, шов заполнен герметиком, а вся система закрыта кожухом.

Отделить агрегат от испарителя без специальных инструментов и навыков крайне сложно. К тому же нельзя нарушать правильное положение термотрубки, что чревато серьезными повреждениями.

Единственное, что можно попробовать сделать с термостатом, это поработать с ним, не снимая его с блока. Так сказать «на весу». В этом положении передаточную пружину можно осмотреть и при необходимости заменить.

Можно проверить работоспособность шнека отбойника, а также осмотреть и тщательно почистить контакты. Повторную сборку следует проводить очень осторожно.

Внешний осмотр реле тепловой защиты можно проводить без демонтажа. В случае серьезной поломки потребуется демонтаж, для этого нужно снять крышку и отсоединить прибор от коллекторной коробки

#4. Дренажная система водосливного устройства

В агрегатах с капельной системой вода может появляться и скапливаться внутри холодильной камеры. Основная причина этого неприятного явления – засор в дренажной системе. Конструкция предназначена для слива воды из камеры и прохождения внутрь холодильника.

Еще одним признаком засорения является появление снежного покрова в морозильной камере. Так как дренаж начинается в отсеке для хранения продуктов, то для защиты от попадания органики внутрь трубки его обязательно делают с гидрозатвором.

В «плачущих» холодильных установках должна быть оборудована дренажная система с гидрозатвором. При его засорении у владельца холодильника начинаются проблемы с появлением воды в вещевом отделении

На практике это выглядит как небольшой изгиб, в котором могут задерживаться все ненужные загрязнения. Для очистки гидрозатвора производитель предлагает специальные средства, которыми нужно время от времени очищать отверстие от скопившихся загрязнений.

При этом улучшается отток воды. Если дренаж забит, такая чистка не поможет. Блокировку нужно будет пробить.

Делать это нужно очень аккуратно, так как сама дренажная система представляет собой трубку из тонкостенного пластика. Лучше всего взять леску диаметром 1 мм и плавно оплавить ее конец.

Полученный импровизированный трос опускают в дренажное отверстие и очищают систему. Затем в нее заливают полтора-два литра теплого моющего раствора и окончательно промывают чистой водой.

Для прочистки дренажного отверстия в комплектации «плачущих» моделей холодильников есть приспособление с насадкой соответствующего диаметра

#5. Термоблок, таймер и вентилятор в приборах No Frost

Холодильники «Без инея» конструктивно сложнее, чем «плачущие». Соответственно, с ними больше проблем. Главное их отличие – наличие поддува, отводящего лишнюю влагу, препятствующего появлению инея.

Самыми «слабыми» местами таких устройств мастера считают вентилятор, фьюзер и таймер. Осмотрите вентилятор из морозильной камеры. В зависимости от модели холодильника элемент может быть открытым или закрытым.

Чтобы добраться до закрытого вентилятора в холодильнике с системой Anti-In, нужно сначала снять крышку. Очень часто причиной проблемы становится элементарная грязь, скопившаяся на крыльчатке

В последнем случае узел закрывается крышкой с отверстиями. Электронные устройства обычно используют открытые узлы. Таймер в данном случае тоже электронный.

Такой тандем не подлежит самостоятельному ремонту; здесь нужен мастер. Для более простых моделей со съемной крышкой и электромеханическим таймером ремонт вполне возможен. Сначала нужно аккуратно снять крышку.

Дойдя до вентилятора, следует внимательно его осмотреть и попытаться провернуть пальцем крыльчатку. Если он не поддается или тугой, нужно разобрать узел. Для этого находится фиксирующая заглушка.

Должна быть на оси аппарата, может быть закрыта фирменной наклейкой. Под пробкой находится шайба, может быть пластиковая или металлическая. Первую разводят и снимают с помощью обычных иголок.

Сталь снимается пассатижами или специальным инструментом. Под этой шайбой находятся еще несколько тефлоновых, которые бережно снимаются и хранятся. Далее крыльчатку вместе с ротором снимают, очищают и смазывают.

Мастера предупреждают, что смазку нужно подбирать правильно. Используются только низкотемпературные составы, иначе они загустеют. После этого проводится повторная сборка и проверка работоспособности. Возможно, все прошло хорошо и проблема решена.

Часто проблемы с холодильником начинаются с деформации уплотнителя. Если пользователь заметил, что резиновая прокладка не плотно прилегает, необходимо немедленно приобрести ремкомплект и заменить его на изношенный

Если нет, остается проверить работу вентилятора. Для этого блок открывается сзади, далее нужно получить доступ к устройству, через которое включается вентилятор. Это может быть как сетевой фильтр, так и фильтр низкого напряжения.

Для проверки вентилятор подключается к узким штатным клеммам фильтра, а к широким подается сетевое напряжение. Если крыльчатка не начинает вращаться, возможно, проблема в фильтре.

Чтобы убедиться в этом, снимите аналогичный фильтр с вентилятора охлаждения компрессора и повторите эксперимент. При подтверждении неисправности фильтр заменяется на аналогичный. Если все в порядке, стоит проверить фьюзер и таймер запуска таймера. Они расположены в зоне испарителя.

Для начала нужно снять фьюзер с разъемов и прозвонить его тестером. Сопротивление должно быть равно нулю. Если нет, замените деталь, она одноразовая. Предварительно проверьте на поломку ТЭН испарителя.

После этого нужно установить на место все разобранные детали и замкнуть контрольные гнезда термоперемычки. Вам нужно сделать это только на автономном устройстве. Затем он включается. Он должен работать на коротком цикле, ненормально. Если да — проблема в термичке, ее надо заменить.

Нужно очень быстро проверить термоконтакты, иначе можно сбросить настройки таймера. Ставить их заново очень сложно. Самому сделать нельзя

Важный нюанс. Такая проверка должна быть очень короткой по времени, буквально 3-4 секунды, иначе таймер выйдет из строя. Если таймер не работает, скорее всего, причина проблемы именно в нем. Не пытайтесь его ремонтировать, это под силу опытным мастерам. Будет проще заменить весь неисправный узел.

Выводы и полезное видео по теме

Алгоритм восстановления рабочих параметров термостата холодильника Стинол:

Видео о процедуре замены компрессора:

Брифинг для желающих отремонтировать систему Антиней в холодильнике Стинол:

Холодильники Стинол отличаются хорошим качеством и надежностью. Однако и они терпят неудачу. При наличии желания и навыков, конечно, можно попробовать «оживить» агрегат своими силами. Нужно понимать, что это мероприятие не всегда может закончиться благополучно.

Неквалифицированный ремонт может только усугубить ситуацию и тогда придется раскошелиться на более сложный ремонт или, чего бы совсем не хотелось, на покупку нового холодильника.

Хотите рассказать о том, как вы ремонтировали холодильник Стинол своими руками? Есть желание поделиться полезной информацией по теме статьи и технологическими секретами? Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы, размещайте фото.

Где термостат в холодильнике. Как проверить термостат холодильника? Схема холодильника и срочный ремонт. Возможные дефекты холодильников, требующие проверки и при необходимости замены терморегуляторов

Холодильники марки СТИНОЛ широко используются в России. Опыт эксплуатации таких холодильников показывает, что через 5-7 лет в них выходит из строя регулятор температуры (или термостат). Наиболее частая причина этого – нарушение герметичности сильфона – термочувствительного элемента в регуляторе. Причина в том, что ресурс этих устройств производства немецкой компании RANCO составляет около 5 лет. Рассмотрим неисправности термостатов серии К в холодильниках Стинол-101/103, а также порядок их замены.

Проверьте и замените термостат в холодильнике

Большинство дефектов холодильника происходит из-за неисправного термостата, датчик температуры которого измеряет неправильно. В результате устройство остывает незначительно или даже постоянно. Таким образом, продукты в холодильнике тем не менее портятся — или внутреннее охлаждение устройства с повышенным потреблением энергии. Ни в коем случае не должно быть так!

Во избежание дорогостоящего ремонта!

Проверив сам термостат, можно избежать дорогостоящего ремонта. Однако вы должны быть осторожны, чтобы не повредить и не коснуться потока тока. Технический специалист шунтирует термостат, протянув коричневый и черный кабель питания внутрь, а затем соединив два провода вместе. Если компрессор работает постоянно, это свидетельствует о неисправности термостата.

Примечание.

• Отличие холодильников СТИНОЛ моделей 101 и 103 в том, что во втором установлены два компрессора (отдельно на холодильную и морозильную). Схемы включения компрессоров в этих холодильниках практически идентичны, за исключением типов элементов системы автоматики (см. рис. 1 и 2 соответственно).

Рис. один

После проверки термостата: установите запасную часть

Снятие неработающего термостата в любом случае должно выполняться при отключенной сетевой вилке. Закажите подходящий термостат у производителя холодильника в качестве замены: он уже доступен по цене от 15 до 30 евро. Ослабьте все три кабеля питания от старого термостата, чтобы полностью удалить элемент. У многих моделей холодильников можно просто вытащить из держателя вместе с датчиком температуры.

Однако убедитесь, что вы находитесь именно там, где находится капилляр, чтобы точно настроить новый термостат. Теперь вы можете утилизировать неисправную деталь вместе с электронными отходами. Новый термостат устанавливается точно на место старого блока. Особенно важно правильно использовать датчик. Затем закрепите или снова затяните ручку: готово!

Рис. 2

• В статье не предусмотрены дефекты холодильников, вызванные неисправностью компрессоров, тепловых и пусковых реле, а также других элементов.

Возможные дефекты холодильников, требующие проверки и при необходимости замены терморегуляторов

1. Компрессор холодильника не включается ни при каком положении ручки регулировки температуры. При переводе рукоятки в положение OFF характерного щелчка нет.
2. Компрессор холодильника работает постоянно, даже когда ручка регулировки температуры находится в положении ВЫКЛ. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.
3. Температура в МК и ГК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулировки температуры.

Замена и проверка термостата холодильной камеры

На примере холодильника Стинол-103 рассмотрим порядок замены К-59термостат типа XK (тип и номера контактов указаны на его корпусе). Этапы замены показаны на рис. 3-9.

Перед запуском прибора разморозьте и очистите холодильник

Если ваш холодильник работает все время, он будет в безопасности после термостата. Таким образом, вы можете сэкономить много энергии — и от этого вы получите пользу от гигиены. Чистые всасывающие салфетки в приборе раскладывают при открытой дверце холодильной камеры, возможно, помогая феном. Держите расстояние около 30 см с большим количеством талой воды, установите чашу или противни на место после разморозки, снова вытрите все насухо и соберите холодильник. Холодильник от источника питания потребляет все продукты и незакрепленные предметы. . Если холодильник был слишком теплым, лед мог и не образоваться, но прорастающие микробы могли прекрасно размножаться.

С помощью шила или тонкой отвертки подденьте ручки терморегуляторов и снимите их (на рис. 3 показана левая ручка).

Рис. 3

Примечание

• В холодильнике «Стинол-101» имеется только одна ручка регулировки температуры. Затем снимается декоративная накладка 2. Накладка имеет 6 выступов, удерживающих ее в панели управления. Два выступа располагаются по бокам вагонки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как вагонка изготовлена ​​из хрупкого материала, при ее демонтаже нужно соблюдать осторожность. Сняв обшивку, отверните гайки 1 крепления регуляторов температуры (рис. 4).

Возможно повреждение регулятора температуры

Поэтому в этом случае мы рекомендуем держать холодильник внутри и все элементы сухими. Несушки часто подвержены ошибкам обслуживания, поэтому вам следует проверять и заменять термостат только в том случае, если вы уверены, что все в порядке. Получите соответствующие инструкции от производителя оборудования или обратитесь за помощью к специалисту.

Термостат — слабое место многих холодильников, часто на первом месте стоит техническая составляющая. Замена регулятора специалистом обычно стоит довольно дорого, поэтому многие пользователи холодильников решаются в таком случае на новую покупку. Однако, если вы предпочитаете продолжать использовать свое старое устройство и не хотите тратить много денег, ремонт может получить некоторые технические ноу-хау.

Рис. четыре

Затем открутите винты с шестигранной головкой, крепящие панель управления приборной панели. Следует отметить, что при снятии панели винты, крепящие дверную петлю 1, выкручиваются последними (рис. 5).

Рис. 5

Дверь должна поддерживаться. Открутив все винты, поднимите панель и снимите дверь. Затем на задней стенке холодильника откручиваются винты крепления и снимается верхняя крышка. Термостат снимают с приборной панели (рис. 6), предварительно отсоединив от него контактные разъемы.

Это действительно проблема с термостатом?

Прежде чем вы решите поменять терморегулятор, необходимо убедиться в причине неисправности. Для этого силовые кабели термостата должны быть отключены при отключении сетевой вилки.

• Открутите ручку, чтобы добраться до термостата.
• Для этого необходимо ослабить пластиковые зажимы или винты.
• Ослабьте три разъема на внутренних кабелях.
• Закрепите кабели так, чтобы они не мешали току.

И теперь при запуске снова выключается, термостат неправильно измеряет температуру.

Рис. 6

Чтобы не перепутать разъемы при подключении нового регулятора, их следует промаркировать. В ГК отвинчивается пластиковая крышка 1 (рис. 7) и освобождается капиллярная трубка 2.

Рис. 7

Замените термостат правильно

Если ваш холодильник больше не работает, но термостат снова срабатывает, неисправность также может быть обнаружена в этом техническом подразделении. Как только вы все равно решите использовать поворотный регулятор, заменить термостат уже не так сложно. Получите точно такой же термостат еще раз, желательно напрямую от производителя вашего холодильника.

Снимите термостат с держателя и вытащите капилляр, измеряющий температуру во время работы. Обратите внимание на то, как установлены отдельные элементы. Новый термостат подведет вас к холодильнику так, чтобы капиллярная линия снова оказалась на том же месте, что и предыдущая. Теперь подключите кабели питания, соблюдая правильную полярность, и зажмите или включите поворотный переключатель.

Снимите блок освещения 1 (рис. 8), предварительно отвернув винт, утопленный в его корпусе.

Рис. восемь

Вытяните капиллярную трубку термостата через отверстие 2. Установите и подключите новый термостат. При этом обращайте особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубы есть участок, где нет изоляционного материала. При монтаже трубки следите за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Для сохранения герметичности ГК закройте отверстие на задней стенке холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластиковой массой 1 (рис. 9).).

Замена термостата холодильника: необходимо

Если ваш холодильник неисправен, его необходимо заменить. Плоская отвертка Отвертка, подходящая для винтов крышки термостата Цифровая камера или смартфон Подходящий термостат для замены.

Шаг 1. Снимите термостат холодильника, чтобы заменить его

Прежде чем приступить к замене, убедитесь, что холодильник отключен от источника питания. Никогда не работайте с устройством, не отключив его от сети. Это может быть опасно для жизни.

Шаг 2: Замените неисправный термостат новым

Во избежание ошибок при установке в будущем сфотографируйте положение и соединения термостата. Затем отсоедините все соединения между холодильником и термостатом. Последнее соединение называется капиллярной трубкой. Затем он должен медленно растворяться со стенки холодильника. Если вы не можете решить проблему, обратитесь к инструкции по эксплуатации вашего устройства, чтобы определить, можно ли присоединить капиллярную трубку к задней части холодильника. Снова соедините рамку с холодильником и нажмите регулятор температуры на передней панели.

• Прежде всего, необходимо извлечь компонент регулятора из холодильника.
• Осторожно подденьте регулятор температуры с помощью отвертки.
• Удалите все винты, которыми рама крепится к термостату.
• Теперь его можно легко отсоединить изнутри.
• Крышка расположена над капиллярной трубкой неисправного термостата.
• Снимите их и установите на трубку нового термостата.
• Вставьте его в панель, пока он не станет виден.
• Установите новый термостат перед снятой крышкой и подключите его к кабелям.
• Как правильно подключить терморегулятор, вы можете увидеть на фото.

Если холодильник не охлаждается должным образом или даже сломался, важно не только обеспечить сохранность продуктов, но и найти быстрое решение.

Рис. 9

Поскольку длина капиллярной трубки намного больше необходимой, ее аккуратно помещают в свободные полости под верхней крышкой холодильника.

Сборка холодильника производится в обратном порядке. Следует отметить, что после установки двери шурупы крепления ее петли 1 (рис. 5) заворачиваются в последнюю очередь.

Что делать при ремонте холодильника?

Когда приходит специалист, он может быстро определить причину и оценить, что нужно отремонтировать или заменить. Таким образом, он также может быстро оценить, сколько будет стоить ремонт, и стоит ли он вообще того или стоит. Ремонт холодильника должен быть особенно тщательным. Это очень сложная система компонентов и компонентов. Если неисправность холодильника вызвана утечкой охлаждающей жидкости, это становится особенно затруднительно для непрофессионалов и мастеров-любителей. Охлаждающая жидкость вредна для окружающей среды и здоровья.

Проверка термостатов

Понятно, что проверить термостаты в домашних условиях невозможно, для этого требуется специальное оборудование. Однако есть простой способ проверить «на глаз» эти устройства. При комнатной температуре контакты 3 и 4 термостатов серии К должны быть замкнуты. При появлении признаков неисправности 1 замкните его контакт перемычкой. 3 и 4. Если после этого компрессор включается, можно сделать вывод, что термостат неисправен и нуждается в замене. Следует отметить, что термостаты имеют регулировочные винты. Обычно они закрашиваются и их регулировка без специального оборудования не рекомендуется. В таблице 1 приведены технические характеристики терморегуляторов серии К.

Каковы преимущества холодильника?

Его нельзя просто выбросить в канализацию. Только холодильные компании уполномочены выполнять все работы с хладагентами. Часто причиной дефекта является электронный участок. Что делает ремонт очень сложным и опасным для неспециалиста. В современном мире, где многие домохозяйства с низкими доходами вынуждены оставаться дома, сломанный холодильник является большой проблемой. Он стал одним из самых важных бытовых приборов.

Как подготовиться к ремонту холодильника?

Сначала нужно попытаться распознать дефект. Если под холодильником или за ним влажно, обычно в этом нет ничего страшного. Холодильники с автоматической разморозкой имеют канавки, позволяющие талой воде стекать за прибор. Если он забит или засорен, возникают такие проблемы, которые можно легко исправить, прочистив желоб. Также маленькое отверстие сзади холодильника нужно время от времени протирать ватной палочкой. Если холодильник все время работает, а внутри наледь, обычно это происходит из-за дефекта уплотнений.

Тип термостата	Диапазон температур, в котором обеспечивается работа термостата С	Диапазон регулирования, С	Разность срабатывания, С
К50	-40…+40	4…40 (вариант A) 5…15 (вариант B)	3…14 10…25
К52	-40…+40	5…20	3…40
К54	-40…+40	4…30	3…14
К55	-40…+40	4…30	3. ..14
К56	-40…+40	4…30	3…14
К57	-40…+40	4…30 (вариант A) 5…15 (вариант B)	3…14 10…25
К58	-40…+40	4…30	3…14
К59	-32…+6	4…18	2…8
К60	-40…+40	4…14	4…14
К61	-32…+6	4…18	2…8

Примечание.

* — Регулируемый диапазон представляет собой разницу между точкой закрытия в самом «теплом» положении термостата и точкой закрытия в самом «холодном» положении. Для термостатов К52, К59, К61, этот параметр предусматривает разницу между точками открытия в самом «теплом» положении и в самом «холодном».

Если термостат неисправен, холодильник работает постоянно, даже если температура находится в пределах допустимого диапазона. Чтобы убедиться, что термостат неисправен, его должен демонтировать профессионал. Для этого отключите питание и отсоедините разъемы. После этого три кабеля необходимо переподключить и снова включить питание. Если двигатель холодильника заводится, то неисправность всегда в термостате. Профессионал имеет опыт работы с потоком и разбирается со штекерными соединениями, термостат профессионально сбрасывается.

** — Разность срабатывания – это разница между точками замыкания и размыкания контактов термостата.

Наша повседневная жизнь не обходится без различных помощников по хозяйству, в том числе и . Его работа осуществляется с помощью компрессора, перекачивающего фреон или фреон, а также термостата, регулирующего работу этого компрессора. И если «начинка» холодильного оборудования пришла в негодность, необходимо срочно вызвать мастера, который знает, как помочь вашему горю.

Что такое правильный ремонт холодильника?

При незначительных дефектах, описанных выше, ремонт холодильника — правильное решение. Повреждение недорого исправить, и вы можете быстро использовать холодильник. Если закончилась охлаждающая жидкость или двигатель неисправен, ремонт обычно не стоит. Даже если устройству больше 10 лет, нужно задуматься о новой покупке. Профессионал может быстро сделать предложение, и вы сможете легко решить, какой метод является правильным.

Сколько времени вы планируете использовать холодильник с морозильной камерой?

Срок ремонта холодильника зависит от типа неисправности и объема необходимого ремонта. Причиной разрушительных пожаров в Лондоне стал перегретый холодильник. В отличие от технических неисправностей или коротких замыканий, перегрева из-за некорректного поведения можно избежать.

Где находится термостат в холодильнике?

Мастер мастером, а еще интересно узнать, где находится этот самый термостат, который так важен для холодильников. В современной технике найти его несложно – он находится перед холодильником, а потому нет необходимости отодвигать его от стены, как это бывает при замене компрессора.

Холодильники работают с компрессором, который передает тепло от холодильника наружу для охлаждения. Это означает, что во время работы снаружи прибора всегда присутствует тепло. Если компрессор не работает должным образом, холодильник перегреется и может загореться.

Если компрессор холодильника горячий, это может быть вызвано различными причинами. Холодильник перегружен из-за того, что подогреты продукты были отрегулированы, дверца холодильника протекает, дверца холодильника была оставлена ​​открытой, прибор находится в слишком теплом месте, холодильник наклонен или транспортируется неправильно, термостат неисправен, компрессор или теплообменник не работают должным образом. Если прибор неисправен, его необходимо выключить и обратиться к специалисту для проверки. С помощью этих советов можно избежать перегрузок, вызванных неправильным использованием.

Чаще всего термостат нужно искать возле верхней полки, а именно под кожухом, который легко поддевается отверткой. Перед снятием убедитесь, что оборудование отключено от сети.

Что такое термостаты?

Модели термостатов для холодильников делятся на электронные и механические. Чаще всего можно встретить механику даже в современных холодильниках, так как она достаточно проста, дешева, хотя и не очень точна. Внутри такой системы (сильфона) находится газ или жидкость, которая при изменении температуры изменяет внутреннее давление, которое в свою очередь передается на мембрану.

Электронный термостат для холодильника – более точное оборудование, оснащенное световым табло, на которое выводится необходимая информация. В отличие от механического, он работает за счет изменения сопротивления, которое зависит от температуры окружающей среды.

В случае поломки механического термостата для холодильников его чаще всего меняют на электронный вариант, как более надежный.

Неисправности термостата

Владельца холодильника могут насторожить следующие ситуации, происходящие с холодильником:

1. Термостат холодильника выключается (холодильник не работает). В этом случае оборудование может быть изношено, а значит, потребуется его замена.
2. Термостат не выключается (холодильник работает постоянно). В этом варианте причиной невыключения терморегулятора может быть неплотно закрытая дверца или негерметичность морозильной или холодильной камеры. Происходит это из-за того, что дверца забыта в открытом положении, или когда уплотнительная резинка износилась и не обеспечивает хорошего контакта дверцы с самим холодильником.

Замена реле в холодильниках разных производителей: как снять и заменить реле

Пусковые реле служат для облегчения запуска двигателя компрессора холодильника. Также они выполняют функцию защиты мотора от перегрева, периодически отключая его. Как и другие детали и узлы холодильника, они могут выйти из строя. Домашний мастер может самостоятельно определить неисправность и заменить такую ​​деталь.

Причины выхода из строя реле холодильника

Такие агрегаты, как мотор-компрессор и испаритель, не следует ремонтировать самостоятельно. Если вы разбираетесь в электротехнике, то можете попытаться сэкономить деньги и время, обратившись в сервисный центр и самостоятельно заменив реле пусковой защиты вашего холодильника.

Реле — достаточно простое устройство, и причин выхода его из строя немного:

• Заедание подвижной контактной группы. В этом случае контакты не замыкают цепь. Или, наоборот, не открывать его.
• Выход из строя (перегорание) обмотки нагрева
• Потеря эластичности биметаллической пластины.

Внешне неисправность устройства проявляется следующим образом:

• Не запускается двигатель компрессора.
• Двигатель работает некоторое время, обычно не более 10 минут, а затем останавливается.
• Двигатель начинает работать, но не выключается, хотя заданная температура морозильной камеры и холодильника уже достигнута.

Чтобы определить, что именно вышло из строя реле, рекомендуется отсоединить от него клеммы и подключить их напрямую к двигателю. Если сработало, значит реле.

Другой метод диагностики — подключение заведомо исправного устройства. Если двигатель завелся нормально, с периодическими отключениями через 10-20 минут, то исправный прибор можно просто оставить на месте. Стоимость детали для самых распространенных марок находится в пределах 500-1000 рублей.

Аналогичные симптомы наблюдаются при утечке охлаждающей жидкости, что усложняет диагностику.

Прежде чем приступить к извлечению устройства из холодильника, стоит проверить еще несколько моментов.

• Видны следы обгорания или оплавления проводов и разъемов. Такое устройство подлежит безусловной замене.
• Устройство ослаблено. В этом случае подвижные контактные группы могут заклинить. В этом случае мотор начинает вибрировать. Подтяните или замените крепления.
• Ослабленные разъемы. Контакты должны быть очищены и зажаты.

Если при самостоятельной диагностике и ремонте не удалось добиться успеха, не следует пытаться разобрать составные части холодильника, особенно мотор-компрессор. Лучше обратиться в сервисный центр.

Типы пусковых реле

Несмотря на разнообразие внешнего оформления, в современных холодильниках используются два основных типа пусковых реле:

• Токовое Срабатывает при достижении определенного значения протекающего тока. Нормально работающий двигатель потребляет заданный ток. При перегреве двигателя резко возрастает потребляемый ток, устройство срабатывает и разрывает цепь, отключая двигатель. После остывания мотора устройство возобновляет свою работу.
• Термический ток. Срабатывают как при достижении текущего значения, так и при достижении заданной температуры. Пока двигатель потребляет нормальный ток, спираль, по которой он проходит, подвергается небольшому нагреву и не влияет на биметаллическую пластину. Чем выше проходящий ток, тем сильнее нагревается катушка. Она нагревает чувствительную пластину, она настолько меняет свою форму, что это приводит к размыканию контактов, через которые осуществляется питание электродвигателя.

Внешний вид различных моделей

В токо-тепловых устройствах повышение температуры приводит к изменению формы биметаллической пластины. Он сварен из двух пластин, металлы которых имеют разный коэффициент теплового расширения. При нагреве биметаллическая пластина прогибается и размыкает контактную группу, отключая электродвигатель. После остывания двигателя пластина возвращается к своей первоначальной форме и замыкает контактные группы, снова запуская двигатель. Помимо схемы термозащиты двигатель включается и выключается еще и с помощью термостата.

Пластину нагревают различными способами:

• прямым — нагрев осуществляется проточным током;
• непрямой – используется отдельный спиральный нагреватель.

Пусковое устройство также выполняет функцию запуска электродвигателя. Для этого на обмотку двигателя кратковременно подают большой пусковой ток, а после того, как ротор тронется с места и начнет вращаться, ток снижается до рабочих значений.

Внешне устройство представляет собой небольшую коробку, закрепленную на корпусе компрессора.

Внешний вид индукционного реле

Устройства могут иметь:

• Два контакта — фаза 220 вольт и земля. Применяется на синхронных электродвигателях.
• Три контакта: пусковая обмотка, рабочая обмотка и заземление. Такие конструкции применяются на асинхронных электродвигателях.

Контакты различаются по цвету проходящих к ним кабелей.

Индукционные реле типа DXR монтируются на раме холодильника и предназначены для управления мотор-компрессорами типа DXM. Для увеличения скорости работы и отключения двигателя рядом с пластиной размещен сильный постоянный магнит. Когда пластина, изгибаясь под воздействием тепла, попадает в зону притяжения магнита, она притягивает его, ускоряя отклик. Притяжение магнита также дает дополнительное время для охлаждения перегретого двигателя. Охлажденная пластина преодолевает притяжение магнита и замыкает контакты.

Реле типа РТП отличаются меньшим током срабатывания и меньшими габаритами. Он не требует фиксации на раме и монтируется непосредственно на провода.

Проверить работоспособность пускового реле можно с помощью омметра, мультиметра или другого доступного измерительного прибора. Исправный прибор имеет нулевое сопротивление между контактами. Если сопротивление бесконечно, устройство неисправно и требует замены.

Устройство пусковой защиты работает в единой электрической цепи с регулятором температуры.

Электрическая цепь

В инструкции по эксплуатации холодильника указано, какие приборы можно использовать для каждой конкретной модели. Это позволяет правильно подобрать устройство для замены, если точно такие же, вышедшие из строя, недоступны.

Как снять реле с холодильника

Перед началом любых ремонтных работ убедитесь, что холодильник отключен от сети и вилка вынута из розетки. Несоблюдение этой меры предосторожности может привести к серьезному поражению электрическим током.

Реле RTP снимаются простым разъединением контактов. Если холодильник не новый, контакты могут окислиться и «залипнуть» в этом случае следует подцепить их в разъеме тонкой плоской отверткой, вкрутить, а затем постепенно сдвигать разъем до полного выхода контактной пластины.

Чтобы снять деталь с холодильника, необходимо сначала определить, как ее установить. Применяются следующие способы:

• на саморезы;
• на заклепках;
• на защелках.

Сначала отсоединяются разъемы. Далее откручиваются винты крепления реле. Если устройство закреплено заклепками, их следует аккуратно просверлить на малых оборотах дрели или шуруповерта. Специалисты рекомендуют крепить новое устройство на саморезы.

Важно! Маркируйте провода сразу после отключения контактов. Это особенно важно для старых холодильников, где провода со временем могут потемнеть или изменить цвет.

Защелки нажимаются плоской отверткой до освобождения реле. При этом нужно соблюдать осторожность, особенно на старых холодильниках, так как со временем пластиковые защелки становятся ломкими.

Как заменить реле в холодильнике (процедура замены в разных моделях)

Норд, Аристон, Индезит, Стинол

Холодильники этих марок имеют схожую конструкцию. Замену лучше производить в следующем порядке:

• вынуть вилку из розетки;
• открутить винт крепления шланга к задней панели;
• открутить винты крепления задней панели мотора;

Демонтаж Nord, Ariston, Indesit, Stinol

• снять панель и нажать на нее;
• пассатижами или пассатижами отжать фиксаторы реле;

Защелка

• удалить неисправную деталь;
• отсоединить контакты и пометить провода.

Размыкающие контакты

Далее нужно взять работающее устройство и установить, выполнив обратную процедуру.

Атлант и Минск

Эти популярные марки производятся на одном заводе и имеют похожее устройство.

Для снятия реле на холодильниках марки Атлант или Минск:

• Убедитесь, что устройство отключено от сети.
• Осторожно снимите зажим провода, удерживающий реле.
• Удалить контакты
• Пометить провода. Это поможет не перепутать их при сборке, особенно на старых холодильниках с потемневшими или обесцвеченными проводами.
• Открутить винты крепления реле к корпусу мотор-компрессор.
• Снимите устройство, нажав на проволочный зажим.

Демонтаж Атлант, Минск

Рабочее реле монтируется в таком порядке:

• Установить устройство на корпус мотор-компрессора.
• Привинтите его, надежно закрепив скобу.
• Подсоедините провода в соответствии с маркировкой, сделанной при демонтаже.
• Замените проволочный зажим.

Liebherr

Холодильники этой марки отличаются высокой надежностью, но, тем не менее, выход из строя пускового реле тоже бывает. Типичные причины выхода из строя:

• перегрев спирали;
• потеря гибкости биметаллической пластины;
• заедание контактной группы.
