Замена устройства блокировки люка стиральной машины: Как починить замок (УБЛ) на стиральной машине?

Замена УБЛ (замка люка) стиральной машины в 8 шагов своими руками

Из этой статьи вы узнаете, как заменить замок дверцы стиральной машины своими руками.

Особенности функционала УБЛ

Сначала мы объясним, как работает этот механизм. При подаче электротока термоэлемент в замке осуществляет нагрев биметаллической пластины, вследствие чего последняя деформируется, обеспечивая замыкание контактов. В результате происходит механическая блокировка язычка дверцы. Таким образом, становится невозможным повернуть ручку и распахнуть люк. По окончании стирки система блокировки обесточивается: теперь дверцу можно открыть механическим нажатием на ручку.

Но со временем замок выходит из строя: он заклинивает либо утрачивает способность блокировать дверь. К этим

неисправностям приводят как физический износ биметаллических пластин, так и их постепенное разрушение, вызванное частыми перепадами напряжения в электросети.

В итоге возникает необходимость выполнить замену УБЛ.

Подготовительный этап

Прежде всего, отключите прибор от сети, перекройте воду и приготовьте инструменты. Для выполнения ремонта вам понадобятся:

1. Набор отверток.
2. Новый замок.
3. Пустая коробочка, в которую можно будет сложить соединительные метизы.

Если дверца заблокирована, ее нужно будет открыть, не используя УБЛ. Для этого необходимо:

1. Снять верхнюю или нижнюю крышку корпуса, выкрутив саморезы.
2. Наклонить машинку назад, чтобы барабан отошел в сторону.
3. Протянуть руку к замку и отщелкнуть его изнутри.

Также дверцу можно открыть альтернативным методом:

1. Возьмите тонкую, но прочную веревку.
2. Просуньте ее в зазор между корпусом и люком.
3. Плотно охватите дверцу таким образом, чтобы один конец веревки находился по центру внизу, а второй — напротив нее сверху.
4. Крепко потяните оба конца на себя.

Этот способ позволяет разблокировать дверь, не отвинчивая детали корпуса.

Замена УБЛ стиральной машины

После того, как люк открыт, можно приступать непосредственно к замене замка.

Следуйте инструкции:

1. Снимите манжету с передней стенки корпуса. В некоторых моделях для этого надо плоской отверткой подцепить пружину, на которой держится манжета, а затем вынуть фиксирующий хомут. В других типах замков для решения данной задачи могут понадобиться круглогубцы либо плоскогубцы.
2. После того, как манжета демонтирована с фронтальной стенки, можно подобраться к УБЛ.
3. Открутите два наружных винта, обеспечивающих фиксацию замка. Они размещены на участке, где замочный крюк проникает в устройство блокировки.

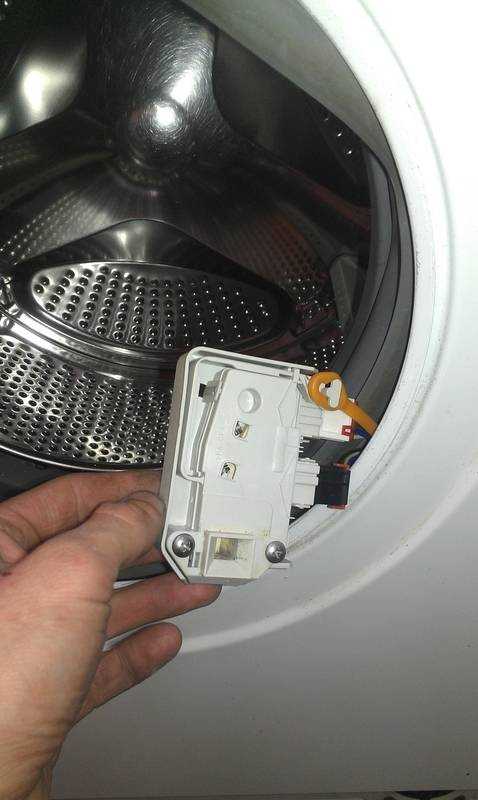

4. Теперь УБЛ можно снять через отверстие, находящееся между корпусом и манжетой.
5. После этого следует отсоединить проводку от вышедшего из строя замка. Вместо него подключите новое, полноценно функционирующее устройство блокировки.

1. Затем установите замок в предназначенное для него место и закрепите его винтами.
2. Наденьте манжету, зафиксируйте хомутом.
3. После этого установите дверцу, в обратном порядке выполняя те же действия, которые вы производили в процессе ее демонтажа.

Все готово! Можно осуществить тестовый запуск стиральной машины. Теперь вы знаете, как выполняется замена замка стиральной машины. Благодаря нашей инструкции вы сможете отремонтировать прибор самостоятельно, не затрачивая денежные средства на услуги специалистов.

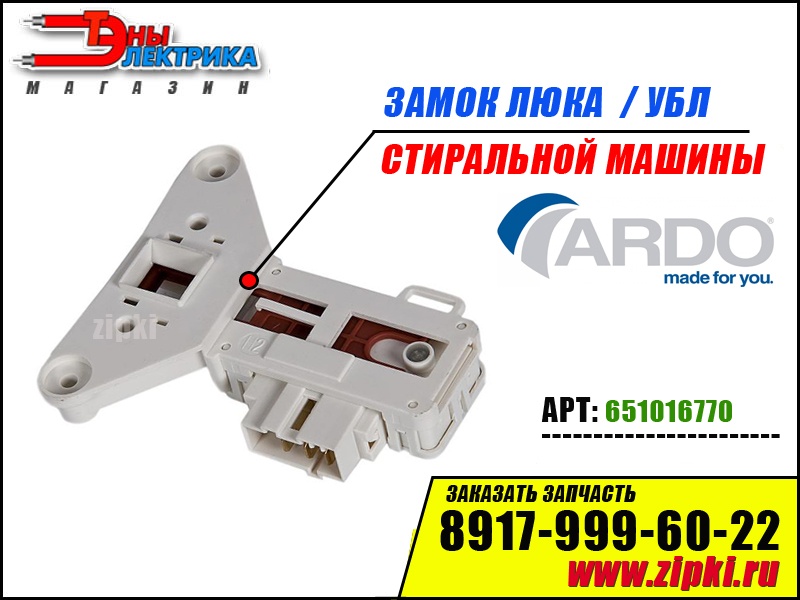

Интернет-магазин Самоделкин: широкий выбор блокировок люка

Перейти в раздел »

Видеоинструкция по замене УБЛ

УБЛ стиральной машины – замена устройства блокировки люка (замка дверцы)

В наше время не производится стиральных машин автомат, в которых бы не было блокировки дверцы. Это устройство необходимо для того, чтобы обезопасить пользователя и не позволить ему открыть люк тогда, когда выполняется программа стирки. Закрытая дверца люка автоматически фиксируется в запертом положении при помощи УБЛ.

Это происходит тогда, когда вы установили необходимый режим, закрыли дверь и нажали на кнопку начала стирки. Как раз перед тем, как начинается залив воды. И длиться до тех пор, пока вся программа стирки не будет завершена. А иногда и на пару-тройку минут дольше. Закрытая дверца люка прижимает манжету бака стиральной машины и обеспечивает герметичность.

Для стиральных машин используются как устройства блокировки механического типа, так и более современные УБЛ, снабженные датчиком температуры.

УБЛ с датчиком температуры

Когда происходит подача электричества, УБЛ фиксирует люк в зарытом положении. Он смыкает контакты переключающего устройства и сигнализирует о том, что стирку можно запускать. Особый рычаг по средством механики производит фиксацию замка. Это длиться все время стирки.

И в тот момент, когда электричество перестает подаваться на устройство блокировки, нужно подождать около 2-3 мин. Затем фиксатор убирается и позволяет открыть дверцу.

Как действует устройство блокировки?

В работе УБЛ участвует резистор. Его сопротивление возрастает по мере того, как его нагрев увеличивается. Такой эффект приводит к тому, что две пластинки, которые расположены в блокировке, изменяют свою форму. Это производит смещение рычага. Рычаг производит смыкание контактов переключающего устройства.

Одновременно с этим защелка, соединенная с пластинкой контакта, совершает передвижение, создающее фиксацию дверцы люка. Весь процесс происходит через несколько секунд после того, как подается электричество. Когда подача электричества прекращается, температурный датчик охлаждается. Для охлаждения необходимо от 1 до 3 минут. После чего пластинки принимают свою нормальную форму. Контакт больше не замкнут и фиксация прекращается.

Почему ломается устройство блокировки?

• Во-первых, пластинки просто могут износиться со временем.
• Во-вторых, они могут разрушиться, если во время функционирования машинки будут происходить перепады напряжения.

Если УБЛ ломается, то обычно это связано с тем, что пластинки не принимают нормальную форму и остаются в искривленном положении. Если люк стиральной машины остается зафиксированным в запертом положении долее 3-4 минут, значит, вполне возможна неисправность устройства блокировки. Если ваше УБЛ не дает открыть машинку после окончания стирки, то у вас просто нет выбора. Вам просто необходимо произвести замену устройства.

Несколько более трудно однозначно утверждать, что вышло из строя именно УБЛ в те моменты, когда она не фиксирует люк в закрытом положении после того, как вы задали программу и нажали на запуск стирки. До тех пор, пока блокировка не запрет дверь, стирка не начнется.

В такой ситуации есть несколько вариантов неисправностей. Обсудим два самых частых из них:

1. Первый – это поломка самой блокировки стиральной машинки либо его проводки.
2. Второй – это поломка модуля электроники.

Если снять УБЛ с машинки, то довольно не просто выполнить проверку его работоспособности.

Для этого необходимо подсоединять к нему питание определенным образом. И если через 5 секунд вы услышите щелчок, значит, УБЛ функционирует нормально.

В принципе УБЛ стоит довольно не дорого. И вы сможете купить его при подозрении на поломку. Продается оно в специализированных магазинах или в организациях, занимающихся ремонтом крупной бытовой техники.

Замена блокировки дверцы самостоятельно

Для самостоятельной замены УБЛ нам необходимо открыть люк. Если вам не повезло и он зафиксировался в закрытом положении, то нужно сделать следующее:

1. Снять верхнюю часть корпуса (крышку).
2. После этого отклонить машинку так, чтобы она осталась стоять на двух ножках и верхняя задняя часть корпуса уперлась в стену. Это отклонит центр тяжести назад. И бак слегка отойдет от лицевой части.
3. Затем вам понадобиться просунуть руку сверху и достать до УБЛ.
4. Теперь вам осталось лишь нащупать фиксирующий элемент и отодвинуть его в сторону.
5. Все! Люк можно открывать.

А сейчас переходим конкретно к замене блокировки. Люк у нас открыт. Что дальше?

• В данный момент нам нужно снять манжету с передней стенки. Для этого нужно ослабить хомут, который поддерживает ее в таком положении. Хомуты бывают разные. Для того, чтобы снять одни из них нам понадобятся круглогубцы. Для других можно использовать отвертку или плоскогубцы.
• Теперь нам надо снять манжету с лицевой стенки так, чтобы мы могли подобраться к устройству блокировки.
• Затем откручиваем два винта, которые находятся снаружи. Там, где крючок замка входит в УБЛ. Они то и удерживают блокировку в необходимом положении.
• Все. Блокировка больше не закреплена. И ее можно достать через отверстие между манжетой и корпусом.
• Затем отсоедините провода от нерабочего УБЛ. И подключите новую исправную блокировку.
• Возвращаете УБЛ на его положение, фиксируете при помощи 2-х винтов.
• Надеваете манжету и крепите хомутом.
• Возвращаете на место крышку. Вот и все! Осталось только провести тестовую стирку.

А для тех, кто предпочитает не читать, а смотреть, мы предлагаем ознакомиться с роликом о самостоятельной замене УБЛ. Там же будет показано, как снять и разобрать люк для замены ручки. Смотрим!
