Как проверить компрессор холодильника самостоятельно? Компрессор холодильника


типы и классификация холодильных компрессоров

Работа бытового и промышленного холодильного оборудования напрямую зависит от циркуляции хладагента, отвечает за этот процесс компрессорная установка. По сути, это самый важный элемент конструкции, без которого домашний холодильник заинтересует только приемщиков вторсырья. Чтобы произвести ремонт этого устройства или произвести замену, важно понимать принцип его работы. В данной публикации мы расскажем о внутреннем устройстве различных компрессоров бытовых холодильников и их особенностях.

Кратко о типах оборудования

По принципу работы данное оборудование можно разделить на четыре вида:

  • Пароэжекторное, в качестве хладагента выступает, как правило, вода. Применяется в различных промышленных техпроцессах.
  • Абсорбционное, для работы использует не электрическую, а тепловую энергию.
  • Термоэлектрическое, на элементах Пельтье, широкое применение остается под вопросом ввиду низкого КПД (подробную информацию об этих устройствах можно найти на нашем сайте).
  • Компрессорное.

Именно последний вид оборудования широко используется в бытовых и промышленных агрегатах.

Компрессор для холодильника: принцип работы

Чтобы понять назначения данного аппарата, следует рассмотреть схему работы оборудования. Упрощенный вариант, где указаны только основные элементы конструкции, приведен ниже.

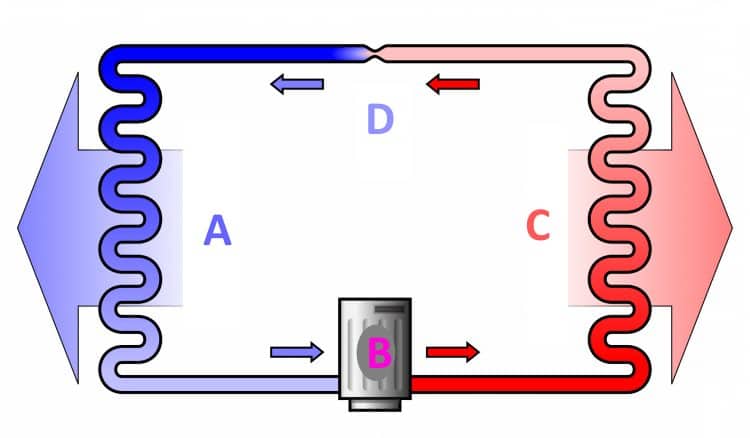

Принцип работы холодильной установкиПринцип работы холодильной установкиРис. 1. Принцип работы холодильной установки

Обозначения:

  • А – Испарительный радиатор, как правило, изготовлен из медных трубок и расположен внутри камеры.
  • B – Компрессорный аппарат.
  • С – Конденсатор, представляет собой радиаторную сборку, расположенную на тыльной стороне установки.
  • D – Капиллярная трубка, служит для выравнивания давления.

Теперь рассмотрим, алгоритм работы системы:

  1. При помощи компрессора (В на рис. 1), пары хладагента (как правило, это фреон) нагнетаются в радиатор конденсатора (С). Под давлением происходит их конденсация, то есть фреон меняет свое агрегатное состояние, переходя из пара в жидкость. Выделяемое при этом тепло радиаторная решетка рассеивает в окружающий воздух. Если обратили внимание, тыльная часть работающей установки ощутимо горячая.
  2. Покинув конденсатор, жидкий хладагент поступает в выравниватель давления (капиллярная трубка D). По мере продвижения через данный узел давление фреона снижается.
  3. Жидкий хладагент, теперь уже под низким давлением, поступает в испарительный радиатор (А), под воздействием тепла которого, он опять меняет агрегатное состояние. То есть становиться паром. В процессе этого происходит охлаждение испарительного радиатора, что в свою очередь привод к понижению температуры в камере.

Далее идет повторение цикла, до установления в камере необходимой температуры, после чего датчик подает сигнал на реле для отключения электроустановки. Как только происходит повышение температуры выше определенного порога, аппарат включается и установка работает по описанному циклу.

Исходя из вышеописанного, можно заключить, что данное устройство представляет собой насос, обеспечивающий циркуляцию хладагента в системе охлаждения.

Классификация компрессоров в холодильном оборудовании

Несмотря на общий принцип работы, конструкция механизмов может существенно отличатся. Классификация производится по принципу действия на три подтипа:

  1. Динамический. В таких устройствах циркуляция хладагента производится под воздействием вентилятора. В зависимости от конструкции последнего их принято разделять на осевые и центробежные. Первые устанавливаются внутрь системы, и в процессе работы нагнетают давление. Их принцип работы такой же, как у обычного вентилятора.

    Осевой компрессорОсевой компрессорОсевой компрессор

У вторых более высокий КПД за счет роста кинетической энергии, под воздействием центробежной силы.

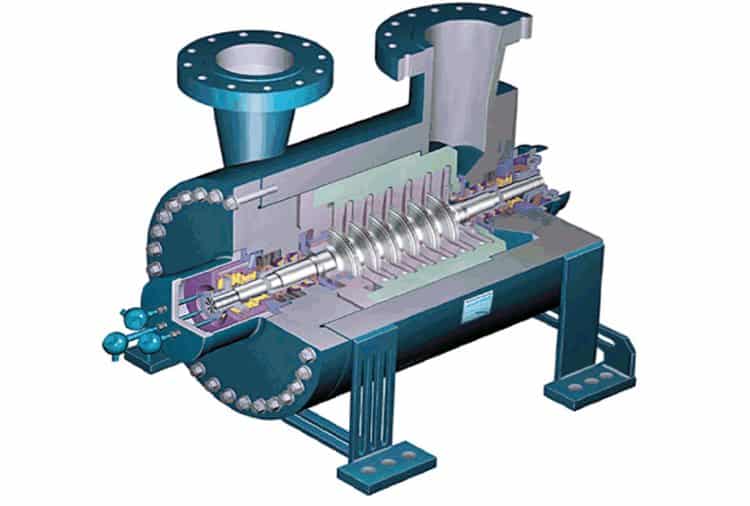

Центробежный компрессор в разрезе Центробежный компрессор в разрезеЦентробежный компрессор в разрезе

Основной недостаток таких систем – деформация лопастей вследствие эффекта кручения, возникающего под воздействием крутящего момента. Динамические установки не применяются в бытовом оборудовании, поэтому для нас они не представляет интереса.

  1. Объемный. В таких устройствах эффект сжатия производится при помощи механического приспособления, приводящегося в действие двигателем (электромотором). Эффективность данного типа оборудования значительно выше, чем у винтовых агрегатов. Широко применялся до появления недорогих роторных аппаратов.
  2. Роторный. Этот подвид отличается долговечностью и надежностью, в современных бытовых агрегатах устанавливается именно такая конструкция.

Учитывая, что в бытовых устройствах используются два последних подвида, имеет смысл рассмотреть их устройство более подробно.

Устройство поршневого компрессора холодильника

Данный аппарат представляет собой электрический мотор, у которого вертикальный вал, конструкция размещается в герметизированном металлическом кожухе.

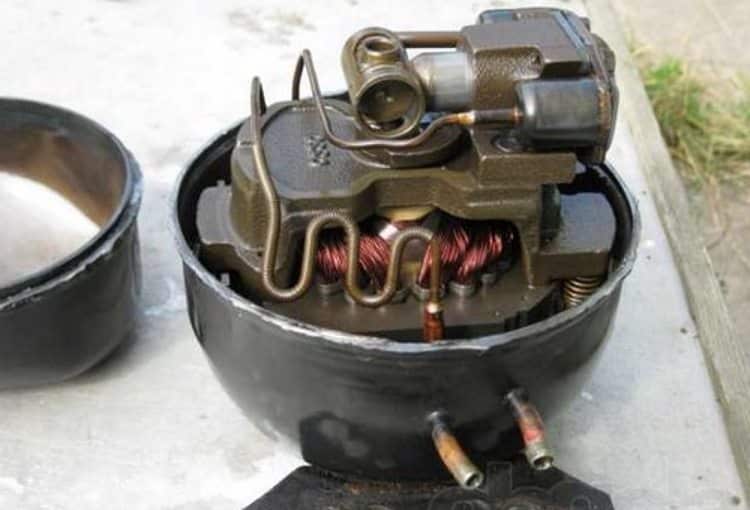

Внешний вид поршневого компрессора со снятым верхним кожухомВнешний вид поршневого компрессора со снятым верхним кожухомВнешний вид поршневого компрессора со снятым верхним кожухом

При включении питания пусковым реле мотор приводит в движение коленчатый вал, благодаря чему закрепленный на нем поршень начинает совершать возвратно-поступательное движение. В результате этого происходит откачка паров фреона из испарительного радиатора (А на рис. 1) и нагнетание хладагента в конденсатор. Данному процессу способствует система клапанов, открывающаяся и закрывающаяся при смене давления. Основные элементы поршневой конструкции представлены ниже.

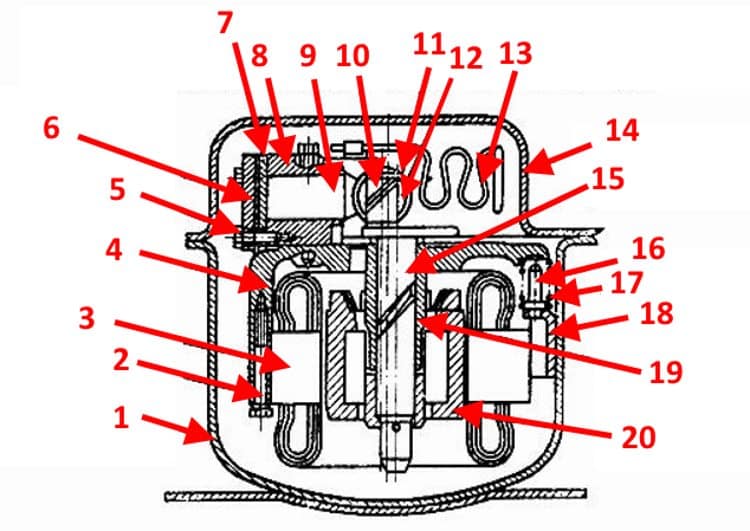

Конструкция поршневого компрессораКонструкция поршневого компрессораКонструкция поршневого компрессора в виде схемы

Обозначения:

  1. Нижняя часть металлического кожуха.
  2. Крепление статора электромотора.
  3. Статор двигателя.
  4. Корпус внутреннего электромотора.
  5. Крепеж цилиндра.
  6. Крышка цилиндра.
  7. Плита крепления клапана.
  8. Корпус цилиндра.
  9. Поршневой элемент.
  10. Вал с кривошипной шейкой.
  11. Кулиса.
  12. Ползунок кулисного механизма.
  13. Завитая в спираль медная трубка для нагнетания хладагента.
  14. Верхняя часть герметичного кожуха.
  15. Вал.
  16. Крепление подвески.
  17. Пружина.
  18. Кронштейн подвески.
  19. Подшипники, установленные на вал.
  20. Якорь электродвигателя.

В зависимости от конструкции поршневой системы данные устройства делятся на два типа:

  1. Кривошипно-шатунные. Используются для охлаждения камер большого объема, поскольку выдерживают значительную нагрузку.
  2. Кривошипно-кулисные. Применяются в двухкамерных холодильниках, где практикуется совместная работа двух установок (для морозильника и основной емкости).

В более поздних моделях поршень приводится в действие не электродвигателем, а катушкой. Такой вариант реализации более надежен, за счет отсутствия механической передачи, и экономичен, поскольку потребляет меньше электроэнергии.

Обратим внимание, что поршневые аппараты не подлежат ремонту в бытовых условиях, поскольку их разборка приводит к потере герметичности. Теоретически ее можно восстановить, но для этого необходимо специализированное оборудование. Поэтому при выходе аппаратов из строя, как правило, производится их замена.

Устройство роторных механизмов

Если быть точным, то такие устройства необходимо называть двухроторными, поскольку необходимое давление создается благодаря двум роторам со встречным вращением.

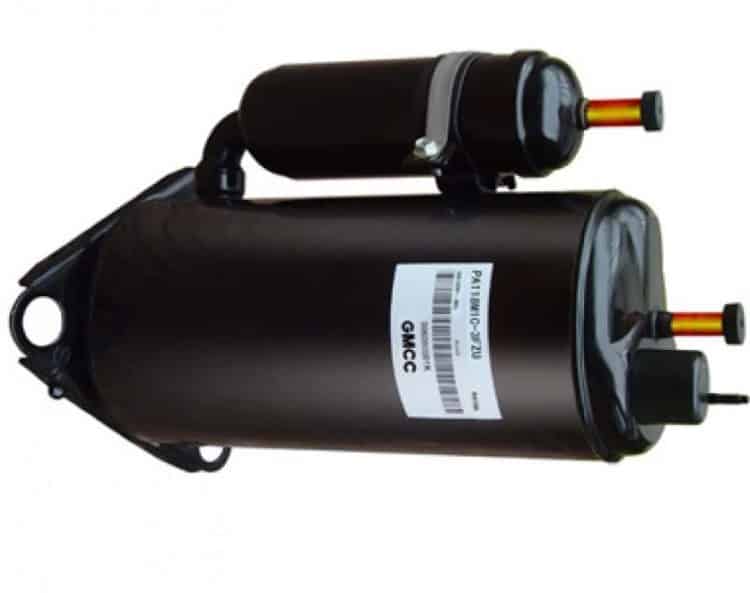

Внешний вид двухшнекового (ротационного) компрессораВнешний вид двухшнекового (ротационного) компрессораВнешний вид двухшнекового (ротационного) компрессора

Внутри компрессора фреон, попадая в сжимающийся «карман» выталкивается в отверстие небольшого диаметра, чем создается необходимое давление. Несмотря на относительно небольшую скорость вращения роторов, создается необходимый коэффициент сжатия. Отличительные особенности: небольшая мощность, низкий уровень шума. Основные элементы конструкции механизма представлены ниже.

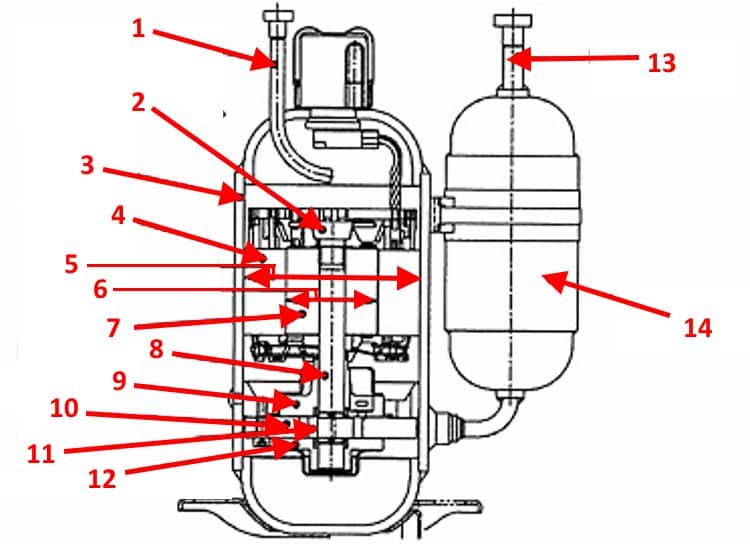

Конструкция линейного роторного компрессораКонструкция линейного роторного компрессораКонструкция линейного роторного компрессора в виде схемы

Обозначения:

  1. Отводной патрубок.
  2. Отделитель масла.
  3. Герметичный кожух.
  4. Фиксируемый на кожухе статор.
  5. Обозначение внутреннего диаметра кожуха.
  6. Обозначение диаметра якоря.
  7. Якорь.
  8. Вал.
  9. Втулка.
  10. Лопасти.
  11. Подшипник на валу якоря.
  12. Крышка статора.
  13. Вводная трубка с клапаном.
  14. Камера-аккумулятор.

Устройство инверторного компрессора холодильника

По сути, это не отдельный вид, а особенность работы. Как уже рассматривалось выше, мотор установки отключается при достижении пороговой температуры. Когда она поднимается выше установленного предела, производится подключение двигателя на полной мощности. Такой режим запуска приводит к снижению ресурса электромеханизма.

Возможность избавиться от такого недостатка появилась с внедрением инверторных установок. В таких системах двигатель постоянно находится во включенном состоянии, но при достижении нужной температуры снижается его скорость вращения. В результате хладагент продолжает циркулировать в системе, но значительно медленней. Этого вполне достаточно для поддержки температуры на заданном уровне. При таком режиме работы продлевается срок службы и меньше потребляется электроэнергии. Что касается остальных характеристик, то они остаются неизменными.

Рекомендуем изучить:

www.asutpp.ru

устройство и виды, как разобрать в разрезе, принцип работы и как использовать

Главная задача компрессора состоит в том, чтобы фреон постоянно циркулировал, как кровь по венамГлавная задача компрессора состоит в том, чтобы фреон постоянно циркулировал, как кровь по венамВ наше время такой агрегат как холодильник является незаменимым элементом бытовой техники и довольно таки сложно найти дом или квартиру где нет холодильника. И если холодильник ломается, то люди начинают понимать что без него просто не обойтись, а для того чтоб поломки возникали как можно реже, нужно подойти к разбору вашей техники, а именно холодильника с большим вниманием и ответственностью.

Устройство компрессора холодильника

И так как каждый холодильник имеет очень сложное устройство, то необходимо выяснить из каких частей он состоит.

Принцип действия компрессора холодильника очень напоминает двигатель внутреннего сгорания с одним цилиндромПринцип действия компрессора холодильника очень напоминает двигатель внутреннего сгорания с одним цилиндром

Холодильник состоит из:

  • Конденсатора, который представлен решеткой, знакомы с ней и видели ее все, однако не каждый знает, в чем заключаются ее функции;
  • Хладагента, в котором применяется фреон, если происходит его утечка, то можно сделать вывод о том, что холодильник вышел из строя;
  • Испарителя, который не видно, а он представлен внутренней стенкой холодильника;
  • Компрессора, который является основной частью холодильника и представлен насосом, который служит для прокачки хладагента по трубкам, для того чтоб он забирал горячий воздух из основы холодильника.

Самой частой поломкой холодильника является, выход из строя компрессора. Если сравнить холодильник с человеком, то компрессор является, сердцем человека, а хладагент можно сопоставить с кровью. Эти два составляющих играют основополагающую роль в функциональности холодильника.

Компрессор перекачивает пар и помещает в конденсатор, а там уже хладагент превращается в жидкое состояние. Хладагент овладевает высокой температурой и именно в этом заключается принцип и основа рабочего компрессора.

Виды компрессоров для холодильников

Большинство людей слышали о том, что современные модели холодильников содержат в себе поршневой компрессор. И если кто- то думает, что японцы могут придумать иные компрессора, то это заблуждение.

Все типы компрессоров холодильников имеют свои сильные и слабые стороныВсе типы компрессоров холодильников имеют свои сильные и слабые стороны

Каждый из видов компрессоров обладает рядом своих плюсов и минусов.

Выделим несколько видов популярных типов компрессоров:

  • Винтовые и поршневые;
  • Ротационные и спиральные;
  • Центробежные.

 Именно поршневые компрессоры, являются основной частью многих современных холодильников. И большая часть их выполняют свою работу от электродвигателей, а они оснащены внутренней подвеской и вертикальным валом.

Как разобрать компрессор от холодильника

Компрессор в холодильнике является единственным агрегатом, который не разбирается, так как он выполнен в закрытом не разборном корпусе. И при выходе компрессора из строя почти во всех случаях необходима замена.

Исключение – редкие случаи, когда удается отремонтировать агрегат, не вскрывая корпусИсключение – редкие случаи, когда удается отремонтировать агрегат, не вскрывая корпус

В редких случая , но все же удается восстановить компрессор, при том случае когда он заклинил его удается сорвать с места не вскрывая корпус.

Для человека с руками нет, не возможного и он может разобрать компрессор.

Для этого необходимо аккуратно разрезать верхнюю часть компрессора болгаркой. После разреза вы получаете доступ к внутренностям.

Если смотреть с теоретической стороны то заменить обмотку и другие детали можно, но восстановить корпус в домашних условиях не получится. И именно по той причине, что корпус не подлежит восстановлению, компрессор можно использовать для самодельных электроинструментов, но не как не для работы холодильника.

Если вы вызвали мастера, и он говорит, что нужна замена компрессора, то это даже не подлежит обсуждению и компрессор уже не отремонтировать. А насколько такой ремонт выгодный вам решать самим.

Как устроен компрессор, какая ее производительность, его типы и характеристики мы узнали. Так же мы рассказали о том, что разборка бытового холодильного компрессора практически не возможна не причинив вред оболочке. Если же вы хотите узнать, что именно находится внутри, рекомендуем ознакомиться с фото, где расположена схема в разрезе.

Роторный компрессор холодильника в разрезе

Компрессоры, которые имеют два ротора и называются двух роторными, являются аналогом соковыжималки с двумя шнеками, только винтовые спирали не равнозначны. Ведущий ротор имеет 4 выступа с закругленными вершами, от них прорезаны 6 ложбинок необходимого профиля. Два вала помещены в корпус в форме цилиндра сдвоенного типа. Вращение валов происходит на встречу друг другу.

К достоинствам ротоных компрессоров следует отнести меньшую массу и габариты, лучшие показатели по теплоэнергетическим характеристикам, низкий уровень звука и вибрацийК достоинствам ротоных компрессоров следует отнести меньшую массу и габариты, лучшие показатели по теплоэнергетическим характеристикам, низкий уровень звука и вибраций

Выходные и заборные отверстия часто размещены в диагональном виде, то есть сам процесс хладагента происходит сначала сверху роторов, а заканчивается внизу на спиралях сжатым газом. Если конструкция выполнена в таком образе, то роторные спирали с максимальной плотностью прилегают к корпусу. Вращение ведется так, что б от заборной камеры воздух расходился по бокам, захватываясь движущими валами.

На одном из роторов таких порций 4 , а на другом 6. Вращаясь по кругу спирали, встречаются в конце ее, а дальнейший цикл ведет к ударному сжатию газа под воздействием большого давления, а затем выбросу его наружу.

Для того чтоб понять всю прелесть этой конструкции вспомним, то что коэффициент отжима двухшнековой соковыжималки максимальный и они способны молоть даже косточки, если же конечно шнеки сделаны из стали. А такое подобие компрессора предлагает получить максимальное давление, которое не сможет создать другой компрессор.

Принцип работы компрессора холодильника

Работа обычного холодильника основана на действии хладагента, часто это фреон. Это вещество передвигается по замкнутому контуру и при этом меняет свою температуру. Под давлением достигает точки своего кипения, а точка кипения фреона – это от -30 и до -150ти, он испаряется и забирает все тепло которое располагает на стенках испарителя. Как результат температурный режим во внутренней камере снижается до 6 градусов.

Мотор-компрессор - основной узел любого холодильного агрегатаМотор-компрессор - основной узел любого холодильного агрегата

Помощь в работе хладагента осуществляют составляющие части холодильника такие как:

  • В роли компонента, который создает необходимое давление, выступает компрессор;
  • Испаритель, он забирает тепло из нутрии холодильной камеры, которое туда попадает;
  • Конденсатор, который выдает тепло в наружу;
  • Отверстие дросселирующего типа, то есть вентиль терморегуляции и капиллиции.

Все эти действия динамические. Следует отдельно рассказать том, как работает двигатель в холодильнике. И какое действие необходимо применить в случае поломки. Мотор необходим для регулировки перепадов давления в системе. Он затягивает испаренный фреон, проводит сжатие и выталкивает назад в конденсатор. При этом температура хладагента повышается и снова он превращается в жидкость. Работает компрессор за счет электродвигателя, который расположен внутри корпуса. В холодильниках используют только, герметичные поршневые компрессора.

Такой принцип работы холодильника можно коротко описать как процесс отдачи внутреннего тепла в окружающую среду, а в результате этой отдачи воздух в камере охлаждается. И именно благодаря этому все продукты, которые мы храним в холодильнике долгое время, не портятся.

Еще отметим тот факт, что в разных местах холодильника разная температура, которую используют для оптимального хранения разных продуктов. В дорогих моделях холодильников есть четкое распределение зон, чаще всего это: обычное холодильное отделение, которое называют нулевой зоной (biofresh) предназначение, которой хранить мясо, рыбу, сыры, колбасы и овощей, следующая зона – это морозильная камера и зона быстрой заморозки. Быстрая заморозка способна заморозить продукт до 36 градусов за пару минут. При такой заморозке сохраняются все полезные вещества продуктов.

Как работает компрессор для холодильника (видео)

Как можно заметить исходя из статьи строение компрессора холодильника, это сложная тема. Если у вас сломалась данная техника, то самостоятельно ее отремонтировать без данных знаний невозможно, лучше обратится к специалисту. И, в конце концов, лучше не пренебрегать покупкой новой детали и ее замены, так как нет гарантий, что новая установка прослужит долго.

Примеры компрессора холодильника (фото)

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

Устройство компрессора холодильника

Компрессор холодильника

Несмотря на то что в наши дни моделей холодильников очень много, все они имеют однообразную структуру и наделены аналогичным функционалом. Львиную долю работы выполняет компрессор: сжимает и перемещает пары хладагента (фреона) до конденсатора, где они превращаются в жидкость, а дальше — в испарителе — эта жидкость закипает и становится газом.

Таким способом происходит охлаждение окружающего пространства, и этот цикл никогда не прекращается и не останавливается, пока идёт подача электроэнергии. Давайте детальнее рассмотрим образование холода, разобравшись в устройстве компрессора современных холодильников.

Типы оборудования

Хотя сегодня рынок предлагает множество различных моделей холодильного оборудования, их конструкция довольно однотипна. Ниже приведена полная классификация возможного устройства компрессоров современных холодильников.

Динамические конструкции представляют центробежные и осевые компрессоры.

Объёмные конструкции состоят из компрессоров также двух видов: поршневых (поступательных и с коленчатым валом) и ротативных (однороторных и двухроторных).

компрессорПри всём разнообразии компрессоров в современных холодильниках используются обычно поршневые и осевые

Если с двухроторными всё просто, то однородные подразделяются на такие виды:

  • с катящимся мотором;
  • пластинчатые;
  • спиральные;
  • роторно-поршневые или трохоидные.

Несмотря на разнообразие типов оборудования чаще всего устройство компрессора современного холодильника использует поршневой или осевой принцип работы.

Конструкции динамические

Здесь основную работу выполняет вентилятор и его лопасти. В одном случае создаётся давление, которое направляется в нужную сторону. Во втором задействован принцип центробежной силы, благодаря чему тела стремятся покинуть свою орбиту, двигаясь не по кругу, а по прямой.

Устройство динамических компрессоров холодильников имеет фактически только один недостаток: они не способны выдавать коэффициенты сжатия больших размеров. Но их неоспоримым плюсом является простота, надёжность и долговечность конструкции.

разобранный компрессорРазборка компрессора требует определённого уровня знаний и навыков

Конструкции объёмные поршневые

В данном случае устройство компрессора современного холодильника основано на принципах, которые применены в одноцилиндровых двигателях внутреннего сгорания. В одном варианте используется коленчатый вал, а приводит его в действие расположенный рядом электродвигатель.

А вот если формирование импульсов проводится по инверторной схеме, шток с поршнем располагается в середине катушки, обмотанной проволокой. Электрический ток заставляет эту систему производить поступательные движения, за счёт чего и осуществляется функционирование холодильного оборудования.

Устройство поршневых компрессоров холодильников, использующих принцип непрямоточного расположения поршней, широко используется в наше время, так как не имеет существенных недостатков. Это выгодно как производителям подобной продукции, так и ее потребителям.

Конструкции объёмные ротативные

Устройство компрессоров современных холодильников часто основано на использовании двухроторного принципа. Есть неравнозначные винтовые спиральные лопасти, ведущий ротор имеет несколько выступов со скругленными вершинами, а оба вала расположены в составном цилиндрическом корпусе. Конструкция устроена так, что они соприкасаются на протяжении всей длины, а вращение осуществляется навстречу друг другу.

Отверстия для забора и вывода фреона располагаются с противоположных сторон — по диагонали. Хладагент поступает в начале расположения роторов сверху корпуса, а сжатый газ уходит снизу — в конце спиралей.

Устройство объёмных ротативных компрессоров холодильника сделано так, что между роторными спиралями и корпусом нет зазора. При этом во время вращения порции воздуха, формируемые заборной камерой, расходятся в противоположные стороны, что приводит к их лёгкому захвату обоими валами.

компрессор в холодильникеРазные типы компрессоров подходят для разных условий использования

Конструктивная особенность в том, что на один ротор приходится на 50 % больше нагрузки, чем на второй: 4 против 6 порций воздуха. Вращение лопастей в итоге приводит к сжатию (ударному давлению) хладагента и выбросу его наружу. Достичь таких же показателей в других случаях проблематично.

Ещё одним важным фактором, увеличивающим популярность ротативной технологии, является высокий КПД процесса. Поскольку полости роторов прилегают друг к другу герметично, а масло, находящееся между валами, уменьшает силу трения, между корпусом и спиралями благодаря поверхностному натяжению создаётся пробка.

После выполнения таких условий контролировать давление внутри системы становится довольно легко, а, значит, можно снижать скорость вращения лопастей и уменьшать потребляемую мощность. Кроме того, в такой ситуации не составит труда понизить технологические требования к качеству изготовления отдельных деталей и сборке в целом.

Преимущества роторных винтовых конструкций над поршневыми

Винтовое роторное устройство имеет два винтовых ротора, один из которых соединяется с двигателем. Сфера применения таких агрегатов достаточно широка благодаря высокой надёжности, экономичности и нетребовательности к материалам изготовления.

Итак, сильные стороны роторных винтовых конструкций:

  • постоянная скорость, с которой вращаются валы, независимо от текущего давления приводит к стабильной работе при любых условиях;
  • необходимый коэффициент сжатия достигается применением определённых деталей и надлежащего качества сборки;
  • конструктивные особенности делают винтовые роторные компрессоры долговечными;
  • есть возможность уменьшать или увеличивать производительность в любое время за счёт изменения скорости вращения роторов;
  • низкий уровень вибраций;
  • малошумная работа;
  • компактные размеры устройства.

Справедливости ради нужно отметить и недостаток, свойственный винтовым роторным компрессорам: относительно небольшой КПД, если фреон будет переходить из одного состояния в другое внутри корпуса. Проблема легко решается увеличением мощности, хотя при этом возрастает и расход электроэнергии.

Принцип работы современного компрессора на видео

Поскольку практически каждый вид компрессора холодильника имеет свои конструктивные особенности, определить победителя одновременно по всем параметрам невозможно. Нужно знать условия, в которых будет работать оборудование, и соотносить выгоду от полученных функциональных возможностей с затратами на использование выбранного технологического процесса.

Оцените статью: Поделитесь с друзьями!

tehznatok.com

Как можно использовать компрессор от холодильника в качестве аэрографа

статья о применение старого компрессора от холодильника, для использования в аэрографе.

Итак глава первая: добыча.Обычно в наших широтах ареал обитания диких или одичавших компрессоров довольно невелик, хотя случаются исключения. Чаще всего их можно встретить возле мусорок во дворах домов либо в подвалах, где хранят всякий хлам. Обычно они крепко прикручены к большому белому ящику, который в простонародье именуют холодильник и хранят в нём пиво. Охотиться на дикого компрессора голыми руками не выйдет, он вам просто так не дастся. А пока вы будете бегать за вооружением, дикий компрессор вполне может стать домашним, но уже чужим.

При себе надо обязательно иметь специальный комплект оружия - плоскогубцы ,отвёртки плоскую и крестик, 2 ключа на 12Х14. При обнаружении большого белого ящика необходимо внимательно осмотреть его, обычно компрессор прячется в его нижней части сзади. Если компрессор обнаружен и при вас есть необходимый комплект оружия можно приступать к добыче.

Добыча компрессора - процесс несложный, но надо к нему подойти внимательно и аккуратно, иначе в последствии могут быть проблемы. Первое что надо сделать - плоскогубцами или бокорезами откусить медные трубки, которые идут к решётке охлаждения, с припуском не меньше 10 см., а лучше – по максимуму, потом лишние трубки пригодятся (на некоторых типов компрессоров на трубках закреплена металлическая табличка с выбитыми цифрами - не выбрасывайте её, она тоже может пригодиться). Причём трубки надо именно откусить! Не в коем случае нельзя пилить, стружка обязательно попадёт внутрь, тогда ваш компрессор может сильно заболеть и умереть. При откусывании трубки заплющатся, можно этого не бояться, да и поможет не облиться маслом при транспортировке.

На этом этапе могу порекомендовать на кусочек чистой бумаги вылить каплю масла из компрессора и посмотреть его на наличие металлических частиц. Если в масле замечаются пылинки серебрянки - можно дальше не продолжать, и почтить минутой молчания светлую память погибшего агрегата.

Второе и самое главное - компрессор состоит не только из железяки, у него есть ещё один и очень важный орган - пусковое реле. Реле выглядит как маленькая чёрненькая (иногда беленькая) коробочка, отдельно прикрученная винтиками рядом с компрессором ,в неё и из неё идут проводки. Нужно аккуратно отвинтить реле от холодильника, и точно так же аккуратно отсоединить разъём который идёт от реле к тушке компрессора (это относится к старым горшкам, у других типов компрессоров реле может быть несъёмным). Входящие 2 провода скорее всего придётся откусить, они всё равно не идут на прямую к вилке. Есть ещё один важный момент - надо запомнить или пометить в каком положении было прикручено реле, где верх и низ, оно бывает и подписано, но не всегда. Почему важно - об этом ниже.

Ну и наконец третье - с помощью 2 ключей на 12 откручиваем тушку компрессора от холодильника. Он обычно прикручен 4 болтами с гайками, через резиновые прокладочки. Желательно весь этот комплект крепежа и резинок забрать с собой, может пригодиться при последующей подготовке к работе.

Глава вторая: подготовка (одомашнивание).

Итак, вы только что добыли свой компрессор, перемазанные грязью и маслом, с исцарапанными и оттянутыми до колен руками, уставшие но довольные наконец дотянули до его дома. Теперь можно приступать к подготовке компрессора к работе. Первое что нужно сделать - контрольный пуск. Одеваем разъём реле на контакты в корпусе компрессора. Ориентируем и временно закрепляем реле на горизонтальной поверхности, можно даже скотчем приклеить. Главное - закрепить реле так ,как оно стояло в холодильнике ,оно работает на прицепе земного притяжения и нагрева пластин. Если неправильно сориентировать его, или просто бросить на весу - оно не сработает правильно, и это может кончиться фатально как для реле, так и для обмоток мотора компрессора.

Аккуратно и с помощью изоленты прикручиваем к входящим в реле проводам временный провод с вилкой. Настоятельно рекомендую замотать место скрутки изолентой, от этого зависит ваша безопасность и жизнь. Моделистов и так мало, давайте дорожить ими и собой. Заплющенные трубки нужно обжать плоскогубцами, они разойдутся в стороны и освободят проход воздуха.

Когда всё готово и закреплено - можно втыкать вилку в розетку. Обычно это сопровождается небольшим искрением и хлопком, нагрузка всё-таки немалая. Если всё в порядке - компрессор должен включиться и тихонько тарахтеть. Из трубки должен идти воздух, нужно пометить кто из них «вдох», а кто «выдох». Долго гонять не нужно, главное убедиться в работоспособности агрегата в сборе. Если не в порядке и компрессор не запускается, либо запускается и через некоторое время выключается - дело плоховато. Для небольшого обследования нужно дружить с электротехникой и тестером. Если вы с этими вещами не дружите - не рекомендую ковыряться дальше.

Ну а если дружите или имеете представление - продолжим. Надо снять разъём реле с компрессора и прозвонить обмотки мотора. Они должны звониться с небольшим сопротивлением между собой в любой комбинации. Если одна из обмоток не звониться - мы держим в руках тело погибшего агрегата. Если звониться, значит надо осмотреть и почистить реле. Аккуратно вскрыть коробочку, и мелкой наждачной бумагой подчистить контакты. Главное их не погнуть и не отломать, сильно тереть тоже не надо.

Затем собираем всё обратно, закрепляем как положено и пробуем включать вновь. Если снова не запускается или выключается – увы, не повезло… (Это при условии, что реле родное и шло в комплекте с этим компрессором. Аварийное отключение может происходить и из-за того, что мотор мощнее, чем тот, на который рассчитано реле, тогда придётся искать другое реле, а в этом поможет табличка на трубке.) Впрочем, не будем о грустном, надеемся, что всё заработало.

Теперь предстоит собрать ваш агрегат в более приспособленное и компактное устройство. Конечно, я не претендую на истину, у каждого свои возможности и средства для достижения этой цели, но изложу свой подход к сборке всего устройства. Для этого нужно посетить ближайший магазин автозапчастей, авторынок или ларёк с запчастями. Там нужно приобрести: Литр моторного масла для замены,10w40 или другое минеральное или полусинтетическое. обычно литр минимальная тара, но если повезёт – бывает разливное, хватит и 500 грамм. На худой конец можно смазать все скрипучие петли в доме. Резиновую армированную маслобензостойкую трубку, около метра длинной и 4мм внутреннего диаметра .Неплохо иметь с собой отрезок медной трубки от компрессора, к ней можно примерить нужную резиновую трубку. Металлические стяжные хомуты, 6 штук. Их надо примерять к свежекупленной резиновой трубке. Они должны быть немного большего диаметра. Хлорвиниловую трубку для омывателей стёкол. Они полупрозрачные, есть и армированные, но нам такие не нужны. Длину нужно выбирать в зависимости от места расположения компрессора и комфорта работы, но не менее 2 метров. 2 фильтра тонкой очистки – один для бензина, второй для дизельного топлива. Визуально отличаются – для бензина внутри стоит бумажная гармошка, для дизеля – внутри синтетическая сеточка. Тюбик маслобензостойкого силиконового герметика, лучше густой консистенции и серого цвета, более жидкий и чёрный хуже.

После приобретения всего этого надо направить свои стопы в ближайший хозяйственный магазин. В нём вы должны приобрести: Шнур с вилкой на конце, для запитывания компрессора в сеть. Длинной не менее 1,5 метров, желательно в двойной изоляции. Одноклавишный выключатель света в корпусе закрытого типа, для внешнего монтажа. Мебельные шурупы по дереву 3,5 х 16 или 3х16.

Теперь всю эту кучу надо объединить вместе, и мы получим вожделенный агрегат.

Первый и самый важный пункт подготовки, от которого зависит дальнейшая работа и долговечность компрессора - замена масла. Немало копий было сломано по этому поводу, надо менять, не надо, какое масло лить, а какое нет.

Мнений может быть много, но правильное - моё ! Дабы не возникало потом пустых вопросов типа "а у меня на подсолнечном работает и хорошо!", распишу свою точку зрения на этот момент.

Внутрь компрессора на заводе заливается чистое "веретённое” (фреонное, компрессорное - как его не называли) масло. На самом деле оно минеральное. Оно не содержит в себе никаких присадок, потому что компрессор в холодильнике работает в замкнутом и безвоздушном (безкислородном) пространстве, и не подвергается ни какому воздействию внешней среды. Когда мы начинаем его использовать в наших целях ситуация кардинально меняется. На масло начинает воздействовать кислород воздуха, микрочастицы пыли, влага и прочее. Минеральное масло довольно быстро засоряется и окисляется, теряет свои свойства. Это приводит к сильному нагреву компрессора при работе, шуму, износу поршневой системы и, в конце концов, к заклиниванию. И это притом, что масла было достаточно. Более того - в связи с небольшими связующими и смачивающими свойствами минерального масла оно будет интенсивно лететь на выход, засоряя парами воздух и уменьшая рабочий уровень в компрессоре.

Автомобильное (моторное) масло лишено большинства из этих проблем, в первую очередь за счёт содержания в нём пакета присадок компенсирующих или полностью устраняющих плохие факторы, влияющие на качество и долговечность масла. Тем более что оно рассчитано на гораздо более жёсткие условия эксплуатации, чем те, которые будут в вашем компрессоре. Я например использую моторную полусинтетику 10w40, потому что она остаётся после замены масла в моей машине. Можно использовать и минеральное, и полусинтетическое масло с другими индексами, но использовать синтетические масла не рекомендую. Во-первых дороже значительно, во-вторых они более жидкие и менее долговечные.

Надеюсь, что написал убедительно, хотя конечно найдутся неверующие, которые будут упорно заливать любое попавшееся под руки масло, ну да и флаг им.

Вернёмся к нашему железному другу. Тут возникает некоторый технический момент, а именно - какой тип компрессора попал в ваши руки. Визуально они разделяются на 2 основных типа - цилиндр и горшок (напоминает ночную вазу, прикрытую выпуклой крышкой). Первые - практически вымерший вид, применялся в очень старых типах холодильников, перестал производиться в конце 70х годов. Но если вам удалось добыть такой тип компрессора живьём - вам здорово повезло. Давление на выходе они могут дать гораздо больше остальных. Чаще всего в руки попадает именно второй тип компрессоров - горшки.

Главное для нас отличие на данном этапе - это куда менять масло. В цилиндрах чаще всего на боку корпуса вкручен огромный болт, он закрывает собой заливную горловину. Нужно открутить его с помощью гаечного ключа, слить из компрессора старое масло в какую-нибудь одноразовую посуду .Желательно замерить сколько этого масла было. В зависимости от типа цилиндра в них надо залить от 300 до 500 грамм масла. Затем аккуратно завернуть болт обратно, желательно намазав его маслобензостойким герметиком.

С горшком несколько сложнее. Из него обычно торчит 3 трубки – вдох, выдох и запаянная заливная трубочка. Масло менять желательно через неё. Для этого нам надо вскрыть эту трубочку, можно немного надрезать надфилем по кругу ниже заплющенного места, но не в коем случае не пилить насквозь. Потом по надрезу трубочку нужно надломить и полностью отломать, покачивая в стороны. Образовавшийся по краю заусенец надо слегка прибить молотком. Затем просто слить масло из горшка, наклонив его в сторону трубочек, в любую одноразовую тару. Запомните – после слива масла компрессор не в коем случае не включать!

Заправлять компрессор придётся шприцом, понемногу вливая масло в заливную трубочку, можно надеть резиновую трубку в виде импровизированной воронки. Масла в горшок требуется около 250-350 грамм. После заправки трубочку надо заглушить, иначе воздух будет уходить через неё (либо наоборот – входить мимо фильтра, зависит от типа компрессора). Можно конечно заплющить, но это не удобно, потом ведь масло придётся менять. Я рекомендую вкрутить небольшой саморезный винтик подходящего диаметра, под шляпкой которого будет резиновая шайбочка-прокладочка.

Как и в случае с маслом найдутся отчаянные или ленивые товарищи, которые будут пытаться кормить компрессор маслом на ходу, подливая его к засасывающей трубке - я крайне не рекомендую поступать так. Во-первых – масло желательно менять всё и сразу, а включать компрессор со слитым маслом – это значит убить его. Во-вторых - есть такое явление в поршневых устройствах - гидроудар. Это когда в пространство над поршнем попадает жидкость, в объёме большем, чем позволяет объём камеры сжатия. Жидкости, как мы знаем, почти не сжимаются, а мотор компрессора будет пытаться это сделать. В результате мы можем получить разрушение поршневой системы. Надеюсь, что и в этом я убедил.

И так продолжим. Теперь будем складывать всё в кучу, по приведённой схеме.

Эта схема предназначена для аэрографов одинарного действия, типа нашего любимого "Этон" – он же – белорус, либо переделанных на однократное действие аэрографов двойного действия.

Можно конечно соединить это всё и оставить на весу, но эта конструкция будет постоянно ломаться и разваливаться. Думаю, если немного потратить сил и объединить всё на какой либо платформе или в корпусе – это будет надёжнее и доставит большее удовольствие от работы. Не претендую на стандартизацию, но мой тип сборки абсолютно не требует применения станков, сварки или специального инструмента. Все материалы так же доступны, и стоимость их небольшая. Для самого простого и надёжного результата можно собрать конструкцию на листе фанеры или ДСП. Размеры этого листа в основном зависят от типа выбранного или добытого ресивера. Ресивер нужен для минимум двух функций – он сглаживает пульсации давления воздуха, неизбежные при работе компрессора, служит уловителем паров и капелек масла. Для недорогих аэрографов одинарного действия, к которым относится широко распространённый "Этон" – он же – белорус, ресивер большой ёмкости совершенно не нужен, достаточно объёма около 1-2 литров.

Как показывает практика, в качестве ресивера используют практически любые герметично закрывающиеся ёмкости – от пластиковых бутылок для напитков и пива до промышленных ресиверов от грузовиков и оборудования. На мой взгляд, использовать пластиковые бутылки и уж тем более стеклянные несколько небезопасно, эти материалы не обладают хорошей механической прочностью, и даже небольшое давление в ресивере может разорвать его при повреждении и нанести травмы. Можно конечно использовать и такие вещи как баллон от огнетушителя, но это несколько укрупняет и утяжеляет всю конструкцию.

Наиболее оптимальными ёмкостями под ресивер являются небольшие пищевые канистры для воды из полупрозрачного белого полиэтилена, либо как в моём примере – расширительный бачок от жигулей. Полиэтилен, из которого сделаны эти ёмкости, довольно толстый и вязкий, не боится механических повреждений от упавших мелких предметов и довольно долго сохраняет свои свойства. Даже если и произойдёт разрыв - он не даёт осколков или обрывков материала. Тем, кто не хочет применять такие материалы под давлением, могу посоветовать присмотреться к небольшим сварным металлическим канистрам для топлива, объёмом 5 литров.

Приспособить канистру или бачок для ресивера довольно просто – надо взять 2 трубочки, например медные, отрезанные от компрессора, длинной около 15 см каждая. Не забудьте, на компрессоре должны остаться трубки не менее 10 см длинной. В крышке канистры сверлятся 2 отверстия, в которые должны плотно входить эти трубочки. Затем с внутренней стороны крышки место вхождения трубок заливается эпоксидной смолой, полностью заливать не надо, надо оставить ещё место для вкручивания горлышка. Когда всё высыхает – нужно смазать горлышко и пробку герметиком и плотно закрутить. В этом моменте важно правильно разместить трубки – их кончики не должны быть рядом, и выходящая трубка должна быть выше входящей (как на схеме).

Теперь, когда всё подготовлено, можно прикинуть, каких размеров нужен лист фанеры. Сильно в обтяжку собирать не стоит, так будет сложнее обслуживать, да и компрессор должен иметь некоторое пространство вокруг для обдува воздухом и охлаждения. В моём случае хватило куска 30х40 см. Фанеру нужно брать толщиной не менее 9 мм, лист ДВП – 15 мм. Обрезка уголков и обработка грубой шкуркой – это уже на вкус. Но занозы в пальцах удовольствие не доставят.

По углам листа на его будущей нижней части необходимо шурупами закрепить ножки, резиновые или, например, пробки от пластиковых бутылок (хороший повод взять 4 «полторашки» пива ). Главное шурупами не прикрутить насквозь к полу или столу. Ножки необходимы для снижения шума при работе компрессора, предотвращают его «уползание» с места, да и поцарапать пол тоже неприятно.

Далее сверлятся 4 отверстия под крепления компрессора, болты, надеюсь, не забыли взять с собой? Возможно, при использовании толстого листа фанеры или ДСП может не хватить длины штатных болтов, тогда придётся купить более длинные в комплекте с гайками, в хозяйственном или авто магазине.

Самое сложное – закрепить ресивер. Устанавливать его надо первым, что бы потом не мешали остальные детали агрегата. Протыкать ресивер насквозь крепежом не стоит, здесь нужен творческий подход – например, использовать резиновую трубку или полоску, прочную ткань или кожу, перфорированную ленту для упаковки тяжёлых грузов и т.д. Один край крепящей ленты прикручивается шурупом к фанере, перекидывается через ресивер и с натягом прикручивается с другой стороны.

Компрессор закрепляется болтами, желательно трубками к краю листа фанеры, так в дальнейшем будет проще менять масло. Резьбу болтов при привинчивании желательно смазать герметиком, так они в последствии не будут откручиваться из-за вибраций. Рядом с ним шурупами привинчиваем пусковое реле, правильно его сориентировав. Дальше – выключатель света, на его контакты присоединяем реле и шнур питания. Сам шнур желательно закрепить хомутиком или петелькой к листу фанеры, так он не вырвется из выключателя.

Когда с электрической частью закончено – приступаем к монтажу остальной пневматической системы. На входе компрессора с помощью отрезка резиновой трубки и 2 хомутов закрепляем фильтр тонкой очистки для бензина. Возможно, кому-то покажется лишней эта деталь, но это ведь не дорого, и всяческая пыль не будет попадать внутрь компрессора, тогда оттуда её уже не извлечь. Главное при всех последующих операциях не залить этот фильтр маслом, он потеряет от этого свои свойства. Далее отрезком резиновой трубки и 2 хомутами соединяем выход компрессора со входом ресивера. Действовать надо аккуратно, дабы не выломать трубки из крышки. На выход ресивера так же натягиваем резиновую трубку с 2 хомутами, закрепляем фильтр для дизельного топлива. Этот фильтр можно заполнить силикагелем, тогда он будет выполнять 2 функции – уловитель влаги и переходник для закрепления резиновой и хлорвиниловой трубок. Можно конечно обойтись и без него, хлорвиниловую трубку натянуть прямо на выход ресивера, но такое соединение не будет полностью герметично и прочно, с гладкой медной трубки шланг будет срываться.

Хлорвиниловая трубка обычно меньше диаметром, чем штуцер фильтра и аэрографа, растягивается не очень хорошо, и насадить её довольно сложно. Для этого есть маленькая хитрость – кончик трубки погружается в растворитель 647 на несколько минут. Неглубоко, больше 5 мм не стоит, иначе она будет слишком гибкая, и не будет упора для её насаживания на штуцер. Желательно закрепить фильтр и хлорвиниловую трубку на листе фанеры, так она не будет болтаться и расшатывать трубки ресивера.

Ну вот практически и всё. Можно включать, послушать, как шипит воздух. Только кидаться сразу в работу не стоит, если применялся силиконовый герметик – ему надо просохнуть пару дней.

Глава третья: эксплуатация. Здесь ничего сложного нет. Главное при эксплуатации компрессора – не допускать его перегрева. Обычно компрессор нагревается до температуры 40-45С за 25-30 минут непрерывной работы. Дольше работать не стоит, это уже может плохо отразиться на его ресурсе и качестве работы.

При дальнейшей эксплуатации, возможно, придётся регулировать давление воздуха. Например, некоторые типы компрессоров могут выдать гораздо большее количество воздуха, чем это нужно для аэрографа, либо это связано с покрасочными моментами. В этом случае компрессор будет создавать излишне большое давление в трубках, фильтрах и ресивере, да и сам он будет работать с перегрузкой и быстро нагреваться. В этом случае нам потребуется редуктор. Самое важное – редуктор в этой системе нужно устанавливать на ВХОДЕ компрессора, если он будет устанавливаться на выходе – это также будет вызывать перегрузку компрессора и его быстрый нагрев.

Устанавливая редуктор на входе, мы ограничиваем количество воздуха, проходящее через компрессор, тем самым регулируется и давление. Самым простым и доступным редуктором являются калиброванные трубочки, которые можно закрепить на входе фильтра через резиновую трубку, например от стержней авторучек, или толстые иглы от шприцов. Можно и самому насверлить разными свёрлами. Либо можно посетить ближайший зоомагазин, в товарах для аквариума можно найти очень даже подходящие маленькие краники и редукторы. И по посадочным диаметрам они как раз, и стоят копейки. В отличие от калиброванных трубочек они позволят регулировать давление в некоторых пределах по ходу работы.

Глава четвёртая: обслуживание.

Обслуживание компрессора дело не сложное, хотя для этого придётся частично снимать некоторые детали. Можно конечно и вовсе не обслуживать агрегат, но поверьте – он ответит тем же.

В обслуживание входят: Замена масла. Замена фильтров. Слив накопившегося масла из ресивера.

Масло, какое бы оно не было хорошее, всё равно со временем теряет свои свойства и загрязняется. В компрессоре вне зависимости от режима и количества времени его работы масло желательно менять не реже раза в год.

Для этого необходимо снять с него все трубки, вывинтить из заправочной трубочки заглушку – винтик, и наклонив компрессор вылить из него всё масло. Запомните – после этого включать его нельзя не в коем случае! Далее, как и при первой замене масла, шприцом заливаем необходимое количество масла внутрь. Пока сняты трубки – можно заодно снять старые фильтры, вылить накопившееся масло из ресивера. Вливать это масло обратно в компрессор не стоит.

Потом установить все новые фильтры на место, трубки вернуть обратно на компрессор. В этом хорошо помогают металлические хомуты, они позволяют неоднократно проводить подобные операции.

Ну вот вроде и всё, удачной работы. Думаю возникшие дополнительные вопросы можно будет разрешить на форуме.

sdelaysam-svoimirukami.ru

Как проверить компрессор холодильника самостоятельно?

Холодильник – незаменимый агрегат, который есть в каждом доме. И самая важная его составляющая – компрессор. Если он ломается, то агрегат перестает работать, и помочь может только ремонт. Если модель прибора в доме старого образца и служит уже не один десяток лет, то практически любой хозяин уже знает причины неисправностей, способы их устранения и даже как проверить работоспособность компрессора холодильника самостоятельно. Что касается ремонта новых приборов, то и его можно осуществить без помощи мастера, обладая определенными знаниями. Необходимо лишь понять, как устроен принцип работы холодильника, функции его комплектующий устройств и деталей.

За счет чего работает прибор и какое место в нем занимает компрессор?

Охлаждение в холодильнике происходит благодаря фреону (вещество, которое способно переходить из жидкого в газообразное состояние). В современных устройствах используются хладагенты, которые, при целостности конструкции прибора, не наносят вред окружающим.

Для того чтобы поддерживать нормальное работоспособное состояние устройства, фреон двигается по системе: конденсатор - фильтр-осушитель - капиллярный трубопровод – испаритель. Основное место в этой системе занимает мотор-компрессор, который является главный узлом в любом подобном устройстве. Он отвечает за циркуляцию хладагента по системе трубопроводов холодильного агрегата. Стоит отметить, что современное устройство может быть укомплектовано как одним, так и двумя моторами – на холодильное и морозильное отделение.

как проверить компрессор холодильника

Поскольку это устройство, без которого прибор не сможет исправно работать, необходимо знать, как проверить компрессор холодильника, если он перестал работать. Наиболее частые причины поломок, особенно у новых моделей – незначительные. Определив правильно неисправность, можно произвести самостоятельный ремонт, без вызова матера.

Как устроен компрессор?

Его составляющие - это:

• Электромотор, наделенный поршнями и системой клапанов.

• Обмотка внутренняя.

• Пусковое реле.

• Обмотка пускового реле.

Работает электрокомпрессор от переменного тока. Он имеет три выхода расположенных в форме треугольника, которые соединяются в реле. Это устройство отвечает за включение работы двигателя.

как проверить реле компрессора холодильника

По какой причине не включается мотор?

Причины могут быть различные:

• Пусковое реле вышло из строя.

• Сгорел двигатель.

• Разрыв кабеля подключения к сети.

Как проверить пускозащитное реле?

как проверить компрессор холодильника мультиметром

Зачастую поломка прибора возникает именно из-за неисправности этого устройства. Поэтому зная, как проверить реле компрессора холодильника можно с легкостью произвести ремонт прибора самостоятельно. Система несложная. В камере холодильника находится датчик температуры, как только температура в камере начинает повышаться, он отправляет сигнал на реле, которое, в свою очередь, запускает двигатель. Как правило, если неисправность в этом устройстве, то прибор включается на несколько секунд, а затем отключается.

Диагностика двигателя холодильника

Как только холодильник перестал работать, первым делом необходимо проверить подключение к сети. Если диагностика говорит об исправности кабеля, то, скорее всего, в ремонте нуждается сам мотор. Как проверить исправность компрессора холодильника? Первым делом исследуем клеммы, которые должны быть в надлежащем виде.

ак проверить работоспособность компрессора холодильника

Проверьте напряжение в сети, если качество его хорошее, то оно не может стать причиной неисправности. Далее все манипуляции с агрегатом проводятся только при отключении его из сети питания. Только после отключения начинаем диагностировать компрессор, для этого нужно:

• Вытащить мотор, для этого снимаем кожух и отсоединяем реле.

• Проверить обмотки на компрессоре на целостность. Перед тем как начать данную диагностику, нужно отсоединить все гибкие провода и клеммы.

• Проверяем сопротивление при помощи прибора (тестера). Для этого необходимо знать, как проверить компрессор холодильника правильно. Сначала смыкаем контакты левый и верхний, показатель должен быть – 20 Ом, затем верхний правый – показатель 15 Ом, после левый и правый – показатель 30 Ом. Это данные полностью рабочего компрессора. Если же показатели отличаются от нормы - прибор неисправен.

• Сопротивление нужно проверять и между методическими контактами с кожухом. В этом случае при исправном двигателе прибор покажет обрыв сети, если на приборе будут значения, то есть проблемы в работе компрессора. В данной ситуации можно предположить, что замкнула одна из двух обмоток двигателя. Эта неисправность устраняется путем перемотки. Произвести ее могут только профессионалы в сервисном центре.

как проверить исправность компрессора холодильника

Как проверить компрессор холодильника мультиметром и манометром?

Это универсальные измерительные приборы. Манометр - это прибор, при помощи которого можно проверить работу компрессора. На нагнетающий штуцер присоединяют шланг манометра и замеряют давление при работающем компрессоре. Двигатель исправен в том случае, если нагнетается давление в 6 атмосфер.

В ситуации, когда двигатель рабочий, но сам холодильник не морозит, то причина может быть в утечке газа (фреона). Случиться это может при механических повреждениях системы. К сожалению, данную неисправность проверить самостоятельно не получится, нужен специалист.

Самостоятельную проверку нужно проводить только после того, как будет проведена диагностика на пробой. В рефрижераторах старого образца внутренняя обмотка компрессора может выводить напряжение на блок-корпус холодильника, и можно получить серьезную травму от удара током.

Для того чтобы быть уверенным в безопасности, нужно измерить напряжение между каждым из существующих контактов и корпусом. Стоит отметить, что правильные показатели будут только на том месте корпуса, на котором нет краски. В случае если корпус полностью прокрашен. Краску нужно очистить.

Если мультиметр при проверке сопротивления покажет бесконечность, то двигатель исправен. В случае когда на приборе есть значение, нужно быть осторожным, так как дальнейшая проверка может оказаться опасной. Для того чтобы не получить серьезную травму, нужно:

  • осторожно снять крышку, которая закрывает пусковое реле;
  • отсоединить реле;
  • проверить сопротивление.

Заключение

Это простые советы, которые помогут разобраться в вопросе о том, как проверить компрессор холодильника. Если выяснилось, что мотор вышел из строя, его можно заменить самостоятельно – это несложно, достаточно разобраться в схеме, по которой работает агрегат, и рассчитать свои способности и возможности. Если возникают сомнения, то лучше обратится в сервисный центр, так как зачастую бывает, что поломка небольшая, а после ремонта домашнего мастера приходится менять сердце холодильника.

fb.ru

Устройство компрессора холодильника: классы, особенности

Холодильник в настоящее время представляет собой незаменимый элемент бытовой техники, и очень сложно найти квартиру, где не было бы такого белого шкафчика. Стоит только данному агрегату поломаться, как люди понимают, что без него просто не обойтись, и для того чтобы случаи поломок возникали редко, необходимо подойти к выбору этого агрегата рационально.

Особенности устройства компрессора холодильника

Устройство прибора

Однако любой холодильник имеет достаточно сложное устройство, и поэтому необходимо разобраться, из каких же именно частей он состоит.

  • Хладагент. В этом элементе используется газ фреон, и утечка этого газа способствует тому, что агрегат выходит из строя.
  • Конденсатор. Он же представлен решёткой, которую все видели, и не каждый знает, что же она из себя представляет.
  • Испаритель. Данная деталь не видна. Это внутренняя стенка холодильника.
  • Компрессор. Является основной частью современной бытовой техники охлаждающего типа. Он представлен специальным насосом, который несёт ответственность за то, чтобы хладагент прокачивался по трубкам, чтобы он забирал тепло и выводил его из рабочего корпуса. Наиболее часто встречающейся причиной поломки холодильника является выход данной детали из строя. Так, если сравнить бытовой прибор с человеческим организмом, то можно говорить о компрессоре, как о сердце, а о хладагенте, как о крови, которая циркулирует в сердечно-сосудистой системе. Оба этих элемента играют основную роль в работе всего агрегата.

Так, если рассматривать принцип работы холодильника в целом и важно компрессора, то всё можно описать следующим образом: хладагент находится внутри холодильника и он имеет состояние пара.

Компрессор, при использовании давления, перекачивает этот пар оттуда и помещает в конденсатор, хладагент в итоге превращается в жидкое состояние.

Температура хладагента становится высокой. В этом и заключается действие составляющей детали охлаждающего агрегата.

Классификация компрессоров холодильника

Не зря многие слышали, что современные конфигурации охлаждающей техники бытового назначения, которые стоят у всех дома, имеют поршневые компрессоры. И если кто-то полагает, что корейцы могли придумать что-то новое, то это глубокое заблуждение. Каждый вид, для холодильника имеет ряд своих преимуществ и недостатков.

Можно выделить несколько наиболее популярных и распространённых типов данных частей холодильного агрегата:

  • поршневые;
  • спиральные;
  • ротационные;
  • центробежные;
  • винтовые.

Поршневые разновидности являются сердцами большинства современных холодильников и это известно всем. Большинство поршневых компрессоров производят свою работу от электродвигателей, которые оснащены вертикальным валом, а также содержат внутри подвеску.

В этом видео ролике, вам покажут, как работает бытовой холодильник, а так же, как устроен его компрессор.

Что касается поршневых компрессоров, то в прошлые годы они оснащались приводом от электродвигателя. Все вибрации были переданы на кожух, который установлен в шкафе холодильника – а именно в его основании.

Все вибрации ранее передавались на этот кожух, а затем, собственно, на саму раму и шкаф. Поршневые типы имеют и свою классификацию. Они могут быт кривошипно-шатунными и кривошипно-кулисными.

В обоих типах узлов, происходит преобразование движения поршня с помощью специального механизма, который зависит от типа компрессора. Они имеют множество преимуществ, среди которых надёжность в работе и простота, но по сравнению с некоторыми другими видами, поршневые имеют крупные габариты.

  • Спиральные. Идея спирали известна человечеству уже относительно долгое время. Сегодня фирмами проводится исследование в области спиральных компрессоров, поскольку они уже испытаны временем и вытеснили другие виды. Они применяются во многих отраслях, и в производстве холодильного оборудования в том числе.
  • Ротационные. Ротационные холодильные компрессоры являются весьма объёмными устройствами, и ротационное движение способно производить постоянных поток паров. Такой механизм способствует тому, что сокращается уровень механического напряжения в самом компрессоре, а следовательно – снижается уровень шума и вибрации. Он оснащён цилиндрическим стальным ротором, и в результате между стеной цилиндра и ротором образуются камеры.
  • Центробежные. Эти компрессоры, по сравнению с поршневыми, которые используются наиболее часто, имеют ряд преимуществ. Это и небольшая масса, а также габаритные размеры, отсутствие каких-либо инерционных сил, простота устройства, надёжность, небольшое количество масла в хладагенте, возможное соединение с двигателем, который является быстроходным. Что касается основных недостатков, то они, как правило, проявляются при невысокой производительности. А КПД этих компрессоров значительно ниже, чем у остальных типов.
  • Винтовые. Принцип работы, основан на том, что происходит сжатие всасываемых паров. Имеется несколько степеней сжатия, но ни один из уровней никак не может соответствовать норме, поэтому необходимо выбирать компрессор, который будет подходить определённым характеристикам. В таких компрессорах используется система регулирования. Блок такого регулирования имеет в своём составе несколько поршней, которые имеют соответствие с полостью профилей.

К основным достоинствам винтовых компрессоров можно отнести следующие:

  • простая конструкция;
  • высокая производительность;
  • эффективность регулировки;
  • небольшие размеры;
  • защита двигателя;
  • низкий уровень вибрации.

Если говорить о недостатках, то в линию нагнетания при работе выбрасывается достаточно много масла.

Сколько мощности, потребляют телевизоры?Потребляемая мощность телевизора. Читайте более детальную информацию, у нас на сайте.

Здесь, находится информация о том, как выполнить ремонт утюга фирмы Браун.

Как работает компрессор в холодильнике Атлант

Конфигурации бренда Атлант уже давно успели обрести себе звание стабильности и гарантию надёжности. Качество находится на должном уровне.

Компания использует компрессоры собственного производства, которые можно по праву считать наиболее надёжными и эффективными во всех странах СНГ. Компрессоры в этих холодильниках способны выдержать перепады напряжения и даже предусмотрены для этого.

Модели серии Атлант имеют следующий принцип работы:

  • В первую очередь компрессор сжимает фреон из испарителя, засосав его, а затем отправляет в конденсатор при использовании фильтра.
  • Внутри конденсатора фреон нагревается и переходит в состояние жидкости. Он находится под давлением, и уже в таком состоянии он оказывается в полости испарителя. Испаритель в этом случае способствует тому, чтобы внутреннее пространство холодильника охлаждалось.
  • Процесс повторяется до тех пор, пока температура не достигнет нужной отметки.
  • Затем электрическая цепь замыкается, и компрессор останавливается. Через определённое время происходит повышение температуры внутри охлаждающей камеры. В результате этого происходит замыкание контактов терморегулятора, и цикл работы повторяется снова.

Так, принцип работы во многих холодильниках является аналогичным, и во всяком случае правильный выбор процессора влияет на его долговечность и качество работы.

Если подойти к выбору бытового прибора охлаждающего действия правильно, а также изучить его внутренний принцип работы, то можно избежать множества поломок.

tehnosektor.ru

Полноценный компрессор из холодильника своими руками

С недавних пор компрессоры снискали популярность среди любителей мастерить. Их делают на базе практически любых двигателей, рассчитывая мощность базового агрегата в зависимости от количества потребителей. Для домашних мастерских пользуются спросом самодельные компрессорные установки, сделанные своими руками.Компрессоры от холодильников часто остаются работоспособными после поломки или устаревания самого холодильника. Они маломощны, но зато неприхотливы в работе. И многие мастера из них делают вполне достойные самодельные установки. Давайте и мы посмотрим, как это можно сделать своими руками.Полноценный компрессор из холодильника

Детали и материалы

Необходимые детали:
  • 11-килограммовый пропановый баллон;
  • Муфта на 1/2 дюйма с внутренней резьбой и заглушкой;
  • Металлические пластины, ширина – 3-4 см, толщина – 2-4 мм;
  • Два колеса с монтажной платформой;
  • Холодильный компрессор от холодильника;
  • Переходник на 1/4 дюйма;
  • Соединитель обратного клапана из латуни;
  • Медная муфта-соединитель трубы на ¼ дюйма – 2 шт;
  • Аппаратура для регулировки давления компрессора;
  • Болты, винты, гайки, фумлента.
Инструменты:
  • Сварочный инвертор;
  • Шуруповерт или дрель;
  • Фрезы по металлу с титановым покрытием;
  • Турбинка или бормашина с абразивными насадками;
  • Щетка по металлу;
  • Вальцеватель для медных трубок;
  • Разводные ключи, плоскогубцы.[list]

    Собираем компрессор

    Шаг первый – готовим ресивер

    Пустой баллон от сжиженного пропана промываем хорошенько водой. Очень важно удалить таким образом все остатки взрывоопасной газовой смеси. Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаВ торцевое отверстие баллона выставляем внахлест переходник на 1/4 дюйма. Обвариваем его со всех сторон сваркой, и заглушаем винтом.Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаРесивер ставим на колеса и подпору. Для этого берем отрезки металлических пластин, сгибаем их под углом и навариваем на корпус со стороны днища. К уголкам привариваем колеса с монтажной платформой. В передней части ресивера монтируем скобу-подпору.Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильника

    Шаг второй – монтируем компрессор

    Сверху ресивера выставляем крепежные рамки для компрессора из металлических пластин. Проверяем их положение пузырьковым уровнем, и обвариваем. Компрессор садим на прижимные болты через резиновые амортизирующие прокладки. У данного типа компрессора будет задействован всего один отвод, через который воздух нагнетается в ресивер. Остальные два, всасывающих воздух, останутся нетронутыми.Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильника

    Шаг третий – закрепляем обратный клапан и переходник на аппаратуру

    Выбираем подходящую по диаметру фрезу по металлу, и проделываем шуруповертом или дрелью отверстие в корпусе под муфту. Если на корпусе муфты имеются выступающие формы, стачиваем их бормашиной (можно для этого применить обычный электронаждак или болгарку с шлифовальным диском). Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаВыставляем муфту в отверстие и обвариваем ее по окружности. Внутренняя резьба ее должна соответствовать по шагу и диаметру посадочной резьбе на обратном клапане. Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаИспользуем латунный обратный клапан для небольших компрессоров. Отвод для спуска давления заглушаем подходящим болтом, поскольку на регулировочной сборке уже предусмотрен спускной клапан.Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаДля установки реле давления или прессостата со всей регулирующей аппаратурой монтируем еще один переходник на 1/4 дюйма. Отверстие под него делаем по центру ресивера, недалеко от компрессора. Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаЗакручиваем обратный клапан с переходником на 1/2 дюйма.Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаСоединяем медной трубкой отвод цилиндра компрессора и обратный клапан. Для этого специальным инструментом развальцовываем концы медных трубок, и соединяем их латунными резьбовыми переходниками. Подтягиваем соединение разводными ключами. Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильника

    Шаг четвертый – устанавливаем регулировочную аппаратуру

    Сборка регулировочной аппаратуры состоит из реле давления (прессостат) с регулирующим датчиком, предохранительного клапана или клапана сброса давления, переходника-муфты с наружной резьбой и нескольких кранов и манометров.Полноценный компрессор из холодильникаПервым делом монтируем реле давления. Его необходимо слегка приподнять до уровня компрессора. Применяем удлинитель-муфту с наружной резьбой, и закручиваем реле через уплотнительную фумленту.Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаЧерез переходник устанавливаем датчик регулировки давления с манометрами. Завершаем сборку клапаном сброса давления и двумя кранами под выходы шлангов.Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильника

    Шаг пятый – подключаем электрику

    Отверткой разбираем корпус реле давления, открывая доступ к контактам. Подводим 3-х жильный кабель к контактной группе, и распределяем каждый из проводов согласно схеме подключения (включая заземление). Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаАналогичным образом делаем подводку питающего кабеля, оснащенного вилкой под силовую розетку. Закручиваем крышку реле обратно, на ее место. Полноценный компрессор из холодильникаПолноценный компрессор из холодильника

    Шаг шестой – доработка и пробный запуск

    Для переноски компрессорной установки прикрепляем к рамкам компрессора специальную рукоять. Делаем ее из обрезков профильной квадратной и круглой трубы. Крепим ее на прижимные болты и красим в цвет компрессора. Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПодключаем установку к сети 220 В, и проверяем ее работоспособность. По заверениям автора, для получения давления в 90 psi или 6 Атм, этому компрессору необходимо 10 минут. С помощью регулировочного датчика, включение компрессора после падения давления также регулируется от определенного показателя, отображаемого на манометре. В своем случае, автор настроил установку так, чтобы компрессор снова включался от 60 psi или 4 Атм.Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаОсталась последняя операция – замена масла. Это немаловажная часть технического обслуживания таких установок, ведь ревизионного окошка в них не предусмотрено. А без масла такие машины могут проработать совсем недолго. Откручиваем сливной болт в нижней части компрессора, и сливаем отработку в бутылку. Перевернув компрессор на бок, заливаем немного чистого масла, и закручиваем заглушку обратно. Теперь все в порядке, можно пользоваться нашим компрессорным агрегатом!Полноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильникаПолноценный компрессор из холодильника

    Заключение

    Компрессорное оборудование считается маломощным и практически бытовым. Вряд ли оно потянет работу сразу нескольких пневмоинструментов. Но его можно применить для маломощных устройств, например, для аэрографии или подкачки шин. Кроме того, это прекрасный способ применить ненужный холодильный компрессор, и дать ему вторую жизнь в своей домашней мастерской.Полноценный компрессор из холодильника

    Смотрите видео

sdelaysam-svoimirukami.ru


Смотрите также

">
