Винтовые воздушные компрессоры Шторм

Производительность, м3мин

Давление, ксг/см2

0,45 - 65

7,5 – 13

Стационарные винтовые воздушные маслозаполненные компрессоры «Шторм» предназначены для сжатия атмосферного воздуха. Компрессорное оборудование «Шторм» изготавливается с применением импортных комплектующих, что позволяет обеспечить высокую надёжность каждого узла, заметно увеличив его ресурс. Установки «Шторм» работают в автоматическом режиме, удобны в эксплуатации и не требуют постоянного присутствия персонала. Благодаря хорошей шумоизоляции и отсутствию вибрации могут быть установлены непосредственно на месте потребления сжатого воздуха без специального фундамента.

Все модели винтовых воздушных компрессоров «Шторм» могут быть укомплектованы по желанию Заказчика частотными преобразователями, регулирующими производительность винтовой компрессорной установки, а так же могут быть поставлены в исполнении с системой подготовки к пуску при отрицательных температурах.

Винтовые воздушные компрессоры ШТОРМ

Модель

Давление, кгс/см2 (а)

Производ., м3/мин

Мощность, кВт

Уровень шума, Дб

Вес, кг

Габаритные размеры

Присоед. разм. возд. патрубок

мм

Винтовой компрессор Шторм-0050

6-11

0,45-0,50

4

67

175

580х538х1005

½’

Винтовой компрессор Шторм-0070

6-11

0,66-0,72

5,5

67

180

Винтовой компрессор Шторм-0100

6-14

0,69-1,17

7,5

68

196

687х585х1000

3/4’

Винтовой компрессор Шторм-0150

6-14

1,14-1,70

11

69

205

Винтовой компрессор Шторм-0250

6-14

1,68-2,53

15

69

328

823х696х1162

1’

Винтовой компрессор Шторм-0300

6-14

2,24-3,12

18,5

70

338

Винтовой компрессор Шторм-0350

6-14

2,58-3,51

22

70

353

Винтовой компрессор Шторм-0550

6-14

4,36-5,79

30,8

67

923

1722х920х1659

1½’

Винтовой компрессор Шторм-0650

6-14

5,30-7,15

37,8

68

966

Винтовой компрессор Шторм-0800

6-14

6,11-8,10

46,4

69

988

Винтовой компрессор Шторм-0900

6-14

7,55-8,70

51,4

69

1055

Винтовой компрессор Шторм-1050

6-14

8,24-11,10

56,5

69

1725

2158х1223х1971

2’

Винтовой компрессор Шторм-1450

6-14

10,43-14,05

77,4

72

1765

Винтовой компрессор Шторм-1650

6-14

13,45-17,67

95,5

73

2513

2337х1368х2039

2½’

Винтовой компрессор Шторм-2050

6-14

16,21-20,95

115,5

75

2614

Винтовой компрессор Шторм-2450

6-14

18,59-22,96

137,5

76

2778

Винтовой компрессор Шторм-2800

6-14

21,3-28,9

166,8

78

3755

2800х1920х2073

3½’

Винтовой компрессор Шторм-3600

6-14

27,2-37,1

206,8

82

3940

Винтовой компрессор Шторм-4200

6-14

33,2-43,2

256,8

82

4030

Дополнительно:

(!) Оперативно узнать цену на компрессор Шторм, задать любой интересующий вопрос, проконсультироваться или оставить заявку на выезд специалиста можно, отправив электронное письмо по адресу [email protected] или позвонив по одному из телефонов: +7 (495) 778-63-93 и +7 (926) 215 93 18



Шторм 0650

Винтовые компрессорные установки "Шторм 0650"

Стационарные винтовые маслозаполненные компрессорные установки «Шторм 0650» предназначены для сжатия воздуха. Все компрессорные установки работают в автоматическом режиме. Отвечая современным требованиям надежности и безопасности, компрессорные установки "Шторм 0650" ни в чем не уступают импортным аналогам, а по некоторым параметрам даже превосходят их. Компрессоры изготавливаются с применением импортных комплектующих, что позволяет обеспечить высокую надежнось каждого узла, заметно увеличив его ресурс.

Компрессорные установки серии "Шторм 0650" удобны в эксплуатации, не требуют постоянного присутствия, а благодаря хорошей шумоизоляции и отсутствию вибрации могут быть легко установлены в производственных цехах предприятия (при соблюдении требований ПБ).

Производительность от 4,36 м3/мин до 8,70 м3/мин. Давление от 5 до 13 атм.



Наименование показателя 0650
Сжимаемый газ Воздух
Объемная производительность, м3/мин приведенная к начальным условиям 5,30-7,15
Давление начальное абсолютное, бар 1
Давление конечное избыточное, бар 5 - 13
Питание установки 380Вх50Гц
Установленная мощность электродвигателя, кВт 37
Частота вращения электродвигателя, об/мин 3000
Температура всасываемого воздуха, oС +5 … +40
Охлаждение воздушное
Расход охлаждающего воздуха, м3/мин 78
Температура охлаждающего воздуха после компрессора, oС на 28oС выше Твс
Температура сжатого воздуха после компрессора, oС на 7oС выше Твс
Уровень шума на расстоянии, дБ 68
Остаточное содержание масла в сжатом воздухе, мг/м3, не более 3
Объем масляной системы, л 23
нагнетательный патрубок R 1 1/2`` DIN2999
Габаритные размеры Д-Ш-В, мм 1722х920х1659
Масса установки, кг 966



Фильтры для ШТОРМ

Модель компрессора

Масляный фильтр

Воздушный фильтр

Сепаратор

Шторм 0650 (L37 с прямым приводом)

ФМ 400-600 (11381974)

ФВ 400-600 (11380674)

ФТО 400-600 (10525274)



Сервисные комплекты

Комплект С - Запасной картридж масляного фильтра Запасной картридж воздушного фильтраКомплект D - Запасной отделитель тонкой очисткиКомплект Е - Запасные изнашиваемые деталиКомплект V - Запасной клиновой ремень (рекомендация)

Эти интервалы действительны для нормальной промышленной атмосферы и условий эксплуатации.

Для номеров заказа смотрите список запасных частей.

График обслуживания

W 1 - Замена масла (4000-часовое масло). Минимальная замена масла = 1 год. При использовании специального масла CompAir "Blue Energy" (опция) 1-я замена масла - после 5000 часов, далее согласно анализу масла, однако не позже чем через два года!

W 2 - Замена картриджа масляного фильтра Действительно для нормальной промышленной атмосферы!

W 3 - Замена отделителя тонкой очистки Действительно для нормальной промышленной атмосферы!

W 4 - Замена картриджа воздушного фильтра Действительно для нормальной промышленной атмосферы!

W 5 - Предохранительный клапан / функциональная проверка

W 6 - Клиновой ремень (только визуальная проверка)

W 7 - Проверьте / затяните соединительные клеммы в силовой панели / электродвигателе и проверьте настройку силового трансформатора

W 8 - Проверьте / затяните резьбовые соединения

W 9 - Общее обслуживание / очистка (в случае очень загрязненной атмосферы, уменьшите интервалы обслуживания)

W 10 - Замена клинового ремня / рекомендация (только полный комплект)

Интервалы обслуживания

После ЧР или месяцев

Ввод в экспл.

1000

2000

3000

4000

5000

6000

7000

8000

9000

10000

11000

12000

3 м

6 м

9 м

12 м

15 м

18 м

21 м

24 м

27 м

30 м

33 м

36 м

Компл. С















Компл. D





















Компл. Е

























Компл. V

























W 1





















W 2















W3





















W 4















W 5

W6



















W 7



















W 8



















W 9





















W 10



























Этих интервалов обслуживания следует придерживаться!ЧР - часы работы

air-part.ru

Шторм 0300

Винтовые компрессорные установки "Шторм 0300"

Стационарные винтовые маслозаполненные компрессорные установки «Шторм 0300» предназначены для сжатия воздуха. Все компрессорные установки работают в автоматическом режиме. Отвечая современным требованиям надежности и безопасности, компрессорные установки "Шторм 0300" ни в чем не уступают импортным аналогам, а по некоторым параметрам даже превосходят их. Компрессоры изготавливаются с применением импортных комплектующих, что позволяет обеспечить высокую надежнось каждого узла, заметно увеличив его ресурс.

Компрессорные установки серии "Шторм 0300" удобны в эксплуатации, не требуют постоянного присутствия, а благодаря хорошей шумоизоляции и отсутствию вибрации могут быть легко установлены в производственных цехах предприятия (при соблюдении требований ПБ).

Производительность от 1,68 м3/мин до 3,51 м3/мин Давление от 5 до 13 атм



Наименование показателя 0300
Сжимаемый газ Воздух
Объемная производительность, м3/мин приведенная к начальным условиям 2,24-3,12
Давление начальное абсолютное, бар 1
Давление конечное избыточное, бар 5 - 13
Питание установки 380Вх50Гц
Установленная мощность электродвигателя, кВт 18,5
Частота вращения электродвигателя, об/мин 3000
Температура всасываемого воздуха, oС +5 … +40
Охлаждение воздушное
Расход охлаждающего воздуха, м3/мин 56
Температура охлаждающего воздуха после компрессора, oС на 18 oС выше Твс
Температура сжатого воздуха после компрессора, oС на 12 oС выше Твс
Уровень шума на расстоянии, дБ 70
Остаточное содержание масла в сжатом воздухе, мг/м3, не более 3
Объем масляной системы, л 8
Нагнетательный патрубок 1``
Габаритные размеры Д-Ш-В, мм 823х696х1162
Масса установки, кг 338



Фильтры для ШТОРМ

Модель компрессора

Масляный фильтр

Воздушный фильтр

Сепаратор

Шторм 0300 (L18)

ФМ 050-350 (04819974)

ФВ 150-350 (100001611)

ФТО 150-350 (13010174)



Номера расходных материалов для компрессора Шторм 0300

Ниже указаны номера часто используемых расходных материалов и запчастей для технического обслуживания и ремонта компрессора Шторм 0300.

Наименование

Артикул

Фильтр воздушный

ФВ 150-350 = PA20793

Фильтр масляный

ФМ 150-350 = PO24336

Сепаратор масляный

ФТО 150-350 = PS15018

Набор сервисный E (комплект для ремонта регулятора всасыванияи клапан минимального давления в сборе)

PA243003

Регулятор всасывания в сборе

300033771

Клапан минимального давления в сборе

300028809

Винтовой блок

EK100NK

Ремкомплект уплотнения вала винтового блока EK100NK

35938122

Датчик давления

3151926

Датчик температуры

300009054

Термостат 55 град.

33609822

Термостат 70 град.

34453422

3/2 Клапан электромагнитный

300007707



Сервисные комплекты

Комплект С - Запасной картридж масляного фильтра Запасной картридж воздушного фильтраКомплект D - Запасной отделитель тонкой очисткиКомплект Е - Запасные изнашиваемые деталиКомплект V - Запасной клиновой ремень (рекомендация)

Эти интервалы действительны для нормальной промышленной атмосферы и условий эксплуатации.

Для номеров заказа смотрите список запасных частей.

График обслуживания

W 1 - Замена масла (4000-часовое масло). Минимальная замена масла = 1 год. При использовании специального масла CompAir "Blue Energy" (опция) 1-я замена масла - после 5000 часов, далее согласно анализу масла, однако не позже чем через два года!

W 2 - Замена картриджа масляного фильтра Действительно для нормальной промышленной атмосферы!

W 3 - Замена отделителя тонкой очистки Действительно для нормальной промышленной атмосферы!

W 4 - Замена картриджа воздушного фильтра Действительно для нормальной промышленной атмосферы!

W 5 - Предохранительный клапан / функциональная проверка

W 6 - Клиновой ремень (только визуальная проверка)

W 7 - Проверьте / затяните соединительные клеммы в силовой панели / электродвигателе и проверьте настройку силового трансформатора

W 8 - Проверьте / затяните резьбовые соединения

W 9 - Общее обслуживание / очистка (в случае очень загрязненной атмосферы, уменьшите интервалы обслуживания)

W 10 - Замена клинового ремня / рекомендация (только полный комплект)

Интервалы обслуживания

После ЧР или месяцев

Ввод в экспл.

1000

2000

3000

4000

5000

6000

7000

8000

9000

10000

11000

12000

3 м

6 м

9 м

12 м

15 м

18 м

21 м

24 м

27 м

30 м

33 м

36 м

Компл. С















Компл. D





















Компл. Е

























Компл. V

























W 1





















W 2















W3





















W 4















W 5

W6



















W 7



















W 8



















W 9





















W 10



























Этих интервалов обслуживания следует придерживаться!ЧР - часы работы

air-part.ru

Шторм 0050

Винтовые компрессорные установки "Шторм 0050"

Стационарные винтовые маслозаполненные компрессорные установки «ШТОРМ 0050» предназначены для сжатия воздуха. Все компрессорные установки работают в автоматическом режиме. Отвечая современным требованиям надежности и безопасности, компрессорные установки "Шторм 0050" ни в чем не уступают импортным аналогам, а по некоторым параметрам даже превосходят их. Компрессоры изготавливаются с применением импортных комплектующих, что позволяет обеспечить высокую надежнось каждого узла, заметно увеличив его ресурс.

Компрессорные установки серии "Шторм 0050" удобны в эксплуатации, не требуют постоянного присутствия, а благодаря хорошей шумоизоляции и отсутствию вибрации могут быть легко установлены в производственных цехах предприятия (при соблюдении требований ПБ).

Производительность от 0,45 м3/мин до 0,72 м3/минДавление от 5 до 10 атм



Наименование показателя 0050
Сжимаемый газ Воздух
Объемная производительность, м3/мин приведенная к начальным условиям 0,45-0,51
Давление начальное абсолютное, бар 1
Давление конечное избыточное, бар 5 - 10
Питание установки 380Вх50Гц
Установленная мощность электродвигателя, кВт 4
Частота вращения электродвигателя, об/мин 3000
Температура всасываемого воздуха, oС +5 … +40
Охлаждение воздушное
Расход охлаждающего воздуха, м3/мин 15
Температура охлаждающего воздуха после компрессора, oС на 20 oС выше температуры всасываемого воздуха
Температура сжатого воздуха после компрессора, oС на 10 oС выше температуры всасываемого воздуха
Уровень шума, дБ 66
Остаточное содержание масла в сжатом воздухе, мг/м3, не более 3
Объем масляной системы, л 3.5
Нагнетательный патрубок 1/2 ``
Габаритные размеры Д-Ш-В, мм 580х520х950
Масса установки, кг 140

Сервисные комплекты

Комплект С - Запасной картридж масляного фильтра Запасной картридж воздушного фильтраКомплект D - Запасной отделитель тонкой очисткиКомплект Е - Запасные изнашиваемые деталиКомплект V - Запасной клиновой ремень (рекомендация)

Эти интервалы действительны для нормальной промышленной атмосферы и условий эксплуатации.

Для номеров заказа смотрите список запасных частей.

График обслуживания

W 1 - Замена масла (4000-часовое масло). Минимальная замена масла = 1 год. При использовании специального масла CompAir "Blue Energy" (опция) 1-я замена масла - после 5000 часов, далее согласно анализу масла, однако не позже чем через два года!

W 2 - Замена картриджа масляного фильтра Действительно для нормальной промышленной атмосферы!

W 3 - Замена отделителя тонкой очистки Действительно для нормальной промышленной атмосферы!

W 4 - Замена картриджа воздушного фильтра Действительно для нормальной промышленной атмосферы!

W 5 - Предохранительный клапан / функциональная проверка

W 6 - Клиновой ремень (только визуальная проверка)

W 7 - Проверьте / затяните соединительные клеммы в силовой панели / электродвигателе и проверьте настройку силового трансформатора

W 8 - Проверьте / затяните резьбовые соединения

W 9 - Общее обслуживание / очистка (в случае очень загрязненной атмосферы, уменьшите интервалы обслуживания)

W 10 - Замена клинового ремня / рекомендация (только полный комплект)

Интервалы обслуживания

После ЧР или месяцев

Ввод в экспл.

1000

2000

3000

4000

5000

6000

7000

8000

9000

10000

11000

12000

3 м

6 м

9 м

12 м

15 м

18 м

21 м

24 м

27 м

30 м

33 м

36 м

Компл. С















Компл. D





















Компл. Е

























Компл. V

























W 1





















W 2















W3





















W 4















W 5

W6



















W 7



















W 8



















W 9





















W 10



























Этих интервалов обслуживания следует придерживаться!ЧР - часы работы

air-part.ru

Компрессор Шторм 0350 | НПП Ковинт

Компрессор Шторм 0350 — это эквивалент компрессора CompAir L22.

Внешний вид и исполнение

Внешний вид компрессора можно увидеть на фотографиях ниже (в этом корпусе выпускался до 2010 года).

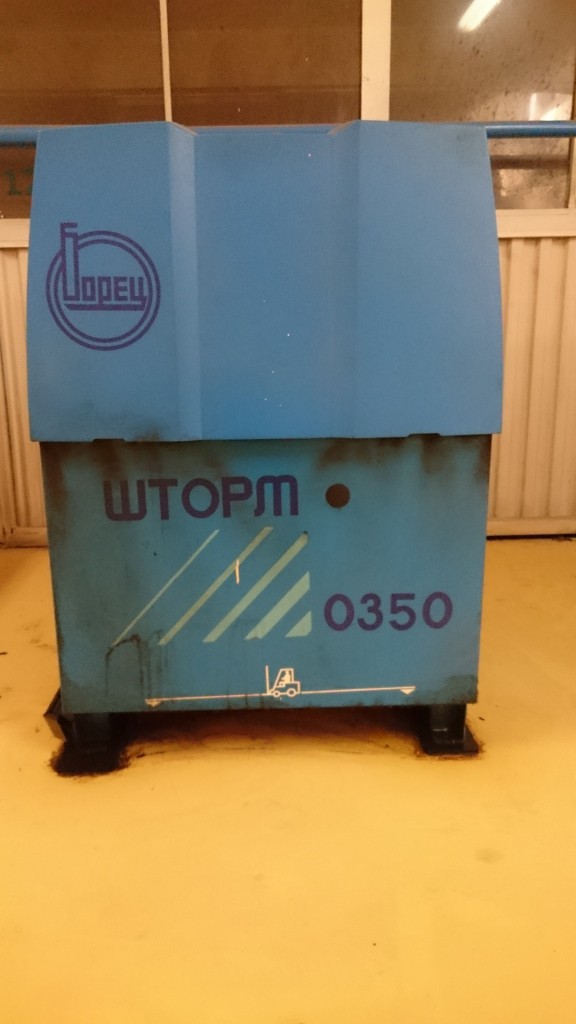

Компрессор Шторм 0350

Компрессор Шторм 0350

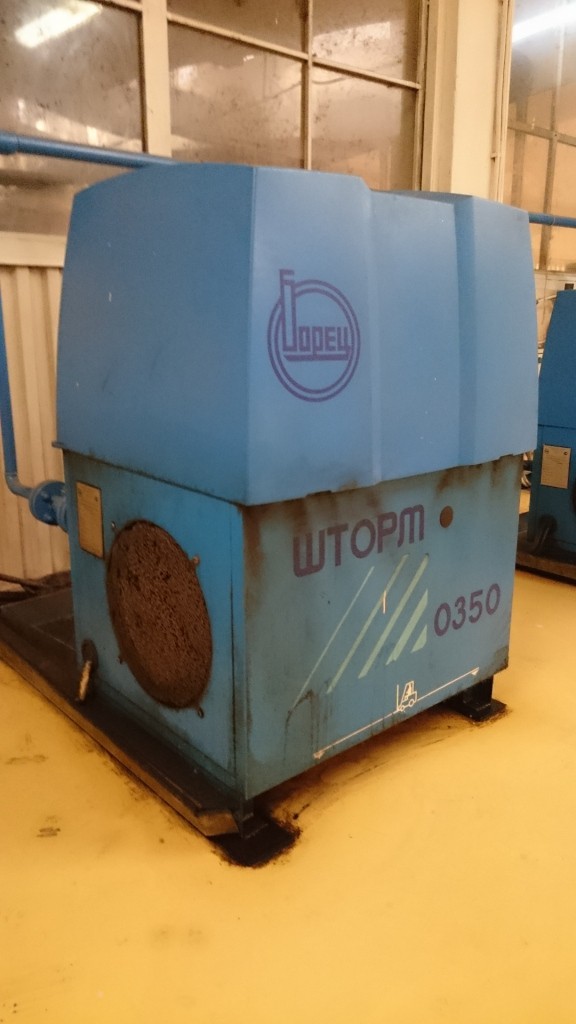

Компрессор Шторм 0350_вид слева

Компрессор Шторм 0350_вид слева

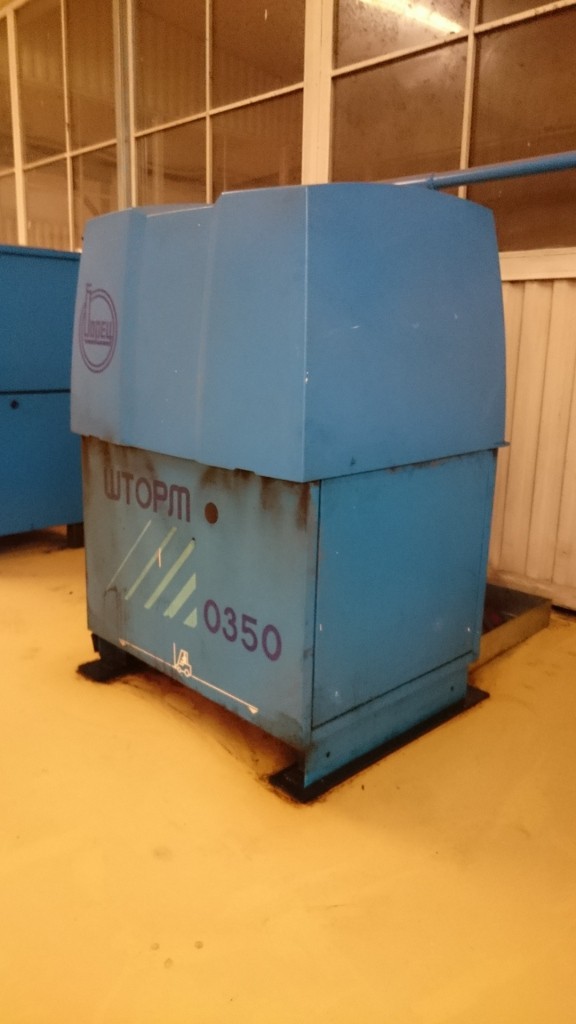

Компрессор Шторм 0350_вид справа

Компрессор Шторм 0350_вид справа

Технические характеристики компрессора.



Модель

Шторм 0350

Производитель

Борец (Москва)

Страна изготовления

Россия

Тип компрессора

Винтовой маслозаполненный

Давление газа на всасывании, бар изб.

Атм.

Производительность компрессора, м3/мин

(Приведена к условиям вс. 20°C и 1,013 бар. абс.)

7.5

10

13

3.46

3.04

2.58

Минимальное рабочее давление, бар изб.

5.0

Шаг регулировки рабочего давления, бар изб.

0.1

Газ

воздух

Охлаждение

воздушное

Диапазон температур окружающей среды, 0С

+1..+45

Номинальная мощность двигателя, кВт (380-415/3/50Гц)

22.0

Рекомендуемое сечение кабеля

В соответствии с ПУЭ

Габариты ДхШхВ, мм

823х696х1162

Вес, кг

353

Панель управления

в комплекте

Узел подключения, Дюйм

1

Объем масляного бака, л

8

Рефрижераторный осушитель

нет

Тип хладагента

Ресивер 500 литров

нет

Точка росы сжатого воздуха на выходе, 0С

Содержание примесей масла в сжатом воздухе, мг/м3

1-3

Производительность вентилятора охлаждения, нм3/мин

56



Вопросы, связанные с приобретением компрессора Шторм 0350 или запчастей, можно обсудить по телефону с нашим специалистом:

+7 (812) 448-08-67

Также можно отправить запрос по электронной почте:

[email protected]

Вы также можете прокомментировать эту статью или отправить запрос в расположенной ниже форме.



С уважением,

Константин Широких



covint.ru

Шторм 0150

Винтовые компрессорные установки "Шторм 0150"

Стационарные винтовые маслозаполненные компрессорные установки «Шторм 0150» предназначены для сжатия воздуха. Все компрессорные установки работают в автоматическом режиме. Отвечая современным требованиям надежности и безопасности, компрессорные установки "Шторм 0150" ни в чем не уступают импортным аналогам, а по некоторым параметрам даже превосходят их. Компрессоры изготавливаются с применением импортных комплектующих, что позволяет обеспечить высокую надежнось каждого узла, заметно увеличив его ресурс.

Компрессорные установки серии "Шторм 0150" удобны в эксплуатации, не требуют постоянного присутствия, а благодаря хорошей шумоизоляции и отсутствию вибрации могут быть легко установлены в производственных цехах предприятия (при соблюдении требований ПБ).

Производительность от 0,69 м3/мин до 1,70 м3/мин Давление от 5 до 13 атм



Наименование показателя 0150
Сжимаемый газ Воздух
Объемная производительность, м3/мин приведенная к начальным условиям 1,14 - 1,70
Давление начальное абсолютное, бар 1
Давление конечное избыточное, бар 5 - 13
Питание установки 380Вх50Гц
Установленная мощность электродвигателя, кВт 11
Частота вращения электродвигателя, об/мин 3000
Температура всасываемого воздуха, oС +5 … +40
Охлаждение воздушное
Расход охлаждающего воздуха, м3/мин 37
Температура охлаждающего воздуха после компрессора, oС на 17 oС выше Твс
Температура сжатого воздуха после компрессора, oС на 11 oС выше Твс
Уровень шума, дБ 69
Остаточное содержание масла в сжатом воздухе, мг/м3, не более 3
Объем масляной системы, л 5
Нагнетательный патрубок 3/4 ``
Габаритные размеры Д-Ш-В, мм 687х585х1000
Масса установки, кг 205



Номера расходных материалов для компрессора Шторм 0150

Ниже указаны номера часто используемых расходных материалов и запчастей для технического обслуживания и ремонта компрессора Шторм 0150.

Наименование

Артикул

Фильтр воздушный

ФВ 0070-0100 = PA19989

Фильтр масляный

ФМ 0070-0100 = PO24336

Сепаратор масляный

ФТО 0070-0100 = PS15015

Набор сервисный E (комплект для ремонта регулятора всасыванияи клапан минимального давления в сборе)

PA242283

Регулятор всасывания в сборе

300007962

Клапан минимального давления в сборе

300004719

Винтовой блок

EK76NK

Ремкомплект уплотнения вала винтового блока EK76NK

300011826

Датчик давления

3151926

Датчик температуры

300009054

Термостат 55 град.

33609822

Термостат 70 град.

34453422

3/2 Клапан электромагнитный

300011952



Сервисные комплекты

Комплект С - Запасной картридж масляного фильтра Запасной картридж воздушного фильтраКомплект D - Запасной отделитель тонкой очисткиКомплект Е - Запасные изнашиваемые деталиКомплект V - Запасной клиновой ремень (рекомендация)

Эти интервалы действительны для нормальной промышленной атмосферы и условий эксплуатации.

Для номеров заказа смотрите список запасных частей.

График обслуживания

W 1 - Замена масла (4000-часовое масло). Минимальная замена масла = 1 год. При использовании специального масла CompAir "Blue Energy" (опция) 1-я замена масла - после 5000 часов, далее согласно анализу масла, однако не позже чем через два года!

W 2 - Замена картриджа масляного фильтра Действительно для нормальной промышленной атмосферы!

W 3 - Замена отделителя тонкой очистки Действительно для нормальной промышленной атмосферы!

W 4 - Замена картриджа воздушного фильтра Действительно для нормальной промышленной атмосферы!

W 5 - Предохранительный клапан / функциональная проверка

W 6 - Клиновой ремень (только визуальная проверка)

W 7 - Проверьте / затяните соединительные клеммы в силовой панели / электродвигателе и проверьте настройку силового трансформатора

W 8 - Проверьте / затяните резьбовые соединения

W 9 - Общее обслуживание / очистка (в случае очень загрязненной атмосферы, уменьшите интервалы обслуживания)

W 10 - Замена клинового ремня / рекомендация (только полный комплект)

Интервалы обслуживания

После ЧР или месяцев

Ввод в экспл.

1000

2000

3000

4000

5000

6000

7000

8000

9000

10000

11000

12000

3 м

6 м

9 м

12 м

15 м

18 м

21 м

24 м

27 м

30 м

33 м

36 м

Компл. С















Компл. D





















Компл. Е

























Компл. V

























W 1





















W 2















W3





















W 4















W 5

W6



















W 7



















W 8



















W 9





















W 10



























Этих интервалов обслуживания следует придерживаться!ЧР - часы работы

air-part.ru

Шторм 0100

Винтовые компрессорные установки "Шторм 0100"

Стационарные винтовые маслозаполненные компрессорные установки «Шторм 0100» предназначены для сжатия воздуха. Все компрессорные установки работают в автоматическом режиме. Отвечая современным требованиям надежности и безопасности, компрессорные установки "Шторм 0100" ни в чем не уступают импортным аналогам, а по некоторым параметрам даже превосходят их. Компрессоры изготавливаются с применением импортных комплектующих, что позволяет обеспечить высокую надежнось каждого узла, заметно увеличив его ресурс.

Компрессорные установки серии "Шторм 0100" удобны в эксплуатации, не требуют постоянного присутствия, а благодаря хорошей шумоизоляции и отсутствию вибрации могут быть легко установлены в производственных цехах предприятия (при соблюдении требований ПБ).

Производительность от 0,69 м3/мин до 1,70 м3/мин Давление от 5 до 13 атм



Наименование показателя 0100
Сжимаемый газ Воздух
Объемная производительность, м3/мин приведенная к начальным условиям 0,69 - 1,17
Давление начальное абсолютное, бар 1
Давление конечное избыточное, бар 5 - 13
Питание установки 380Вх50Гц
Установленная мощность электродвигателя, кВт 7.5
Частота вращения электродвигателя, об/мин 3000
Температура всасываемого воздуха, oС +5 … +40
Охлаждение воздушное
Расход охлаждающего воздуха, м3/мин 34
Температура охлаждающего воздуха после компрессора, oС на 12 oС выше Твс
Температура сжатого воздуха после компрессора, oС на 10 oС выше Твс
Уровень шума, дБ 68
Остаточное содержание масла в сжатом воздухе, мг/м3, не более 3
Объем масляной системы, л 5
Нагнетательный патрубок 3/4 ``
Габаритные размеры Д-Ш-В, мм 687х585х1000
Масса установки, кг 196



Номера расходных материалов для компрессора Шторм 0100

Ниже указаны номера часто используемых расходных материалов и запчастей для технического обслуживания и ремонта компрессора Шторм 0100.

Наименование

Артикул

Фильтр воздушный

ФВ 0070-0100 = PA19989

Фильтр масляный

ФМ 0070-0100 = PO24336

Сепаратор масляный

ФТО 0070-0100 = PS15015

Набор сервисный E (комплект для ремонта регулятора всасыванияи клапан минимального давления в сборе)

PA242283

Регулятор всасывания в сборе

300007962

Клапан минимального давления в сборе

300004719

Винтовой блок

EK76NK

Ремкомплект уплотнения вала винтового блока EK76NK

300011826

Датчик давления

3151926

Датчик температуры

300009054

Термостат 55 град.

33609822

Термостат 70 град.

34453422

3/2 Клапан электромагнитный

300011952



Сервисные комплекты

Комплект С - Запасной картридж масляного фильтра Запасной картридж воздушного фильтраКомплект D - Запасной отделитель тонкой очисткиКомплект Е - Запасные изнашиваемые деталиКомплект V - Запасной клиновой ремень (рекомендация)

Эти интервалы действительны для нормальной промышленной атмосферы и условий эксплуатации.

Для номеров заказа смотрите список запасных частей.

График обслуживания

W 1 - Замена масла (4000-часовое масло). Минимальная замена масла = 1 год. При использовании специального масла CompAir "Blue Energy" (опция) 1-я замена масла - после 5000 часов, далее согласно анализу масла, однако не позже чем через два года!

W 2 - Замена картриджа масляного фильтра Действительно для нормальной промышленной атмосферы!

W 3 - Замена отделителя тонкой очистки Действительно для нормальной промышленной атмосферы!

W 4 - Замена картриджа воздушного фильтра Действительно для нормальной промышленной атмосферы!

W 5 - Предохранительный клапан / функциональная проверка

W 6 - Клиновой ремень (только визуальная проверка)

W 7 - Проверьте / затяните соединительные клеммы в силовой панели / электродвигателе и проверьте настройку силового трансформатора

W 8 - Проверьте / затяните резьбовые соединения

W 9 - Общее обслуживание / очистка (в случае очень загрязненной атмосферы, уменьшите интервалы обслуживания)

W 10 - Замена клинового ремня / рекомендация (только полный комплект)

Интервалы обслуживания

После ЧР или месяцев

Ввод в экспл.

1000

2000

3000

4000

5000

6000

7000

8000

9000

10000

11000

12000

3 м

6 м

9 м

12 м

15 м

18 м

21 м

24 м

27 м

30 м

33 м

36 м

Компл. С















Компл. D





















Компл. Е

























Компл. V

























W 1





















W 2















W3





















W 4















W 5

W6



















W 7



















W 8



















W 9





















W 10



























Этих интервалов обслуживания следует придерживаться!ЧР - часы работы

air-part.ru


Смотрите также
