Подключение бойлера — схема правильного подключения бойлера к электросети
К сожалению, даже в наше время для многих регионов России централизованное горячее водоснабжение остается несбыточной мечтой. Прекрасной альтернативой в такой ситуации становится покупка водонагревателя или бойлера.
Виды водонагревателей
В настоящее время в магазинах представлен огромный выбор водонагревателей. Вы можете найти как газовые, так и электрические нагреватели. Все бойлеры различают по типу нагрева:
- накопительный
- проточный

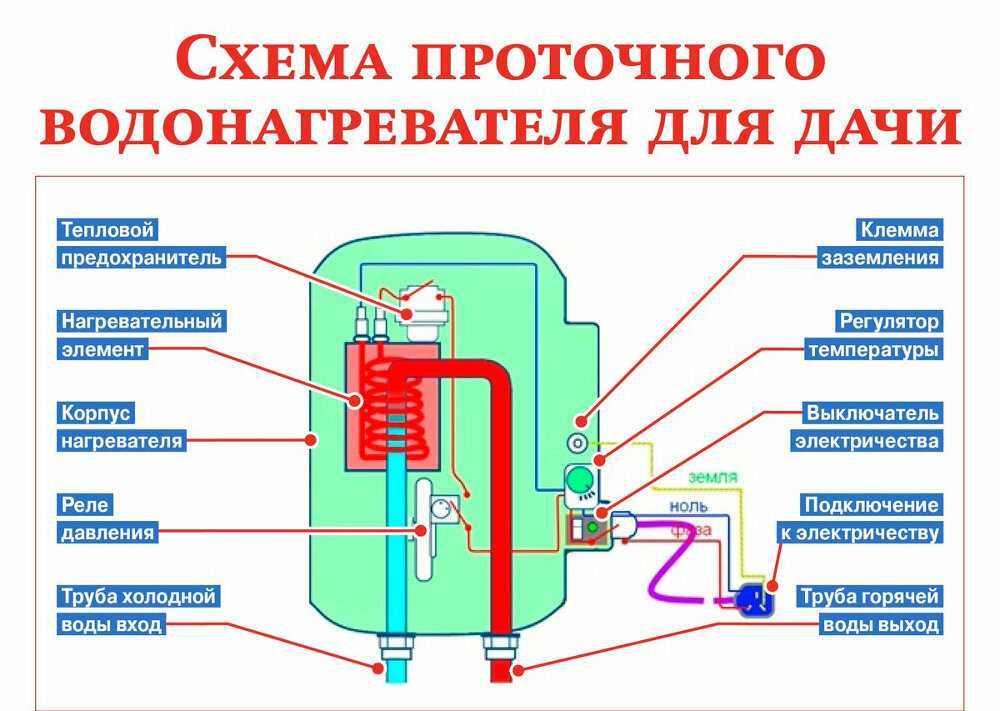

В проточных нагревателях вода греется с помощью нагревательных элементов – ТЭНов. В накопительных бойлерах вода сначала набирается в бак, а потом греется. Основные различия электрических бойлеров заключаются в принципе работы и количестве потребляемой энергии. Выбор того или иного прибора зависит от ваших потребностей.
Самостоятельное подключение бойлера
Установку и подключение электрического бойлера вы можете осуществить самостоятельно.
Как подключить бойлер к электросети и водопроводу правильно
Так как водонагреватель двухконтурного типа имеет довольно большую мощность, специалисты рекомендуют подключить его непосредственно к распределительному щитку. Правильное подключение к электросети предполагает соблюдение некоторых правил:
- для предотвращения перегрузок установите автоматический двухполюсный выключатель
- убедитесь, что расстояние от водонагревателя до электрической розетки составляет более 0,5 метра
- для максимально безопасной работы бойлера установите устройство защитного отключения или УЗО
- внимательно отнеситесь к заземлению бойлера
- выбирайте диаметр сечения проводника в соответствии с мощностью бойлера и предполагаемых нагрузок
- внимательно следите за тем, чтобы проводка не соприкасалась с водонагревателем и любыми металлизированными приборами
При подключении к водопроводу вы можете использовать стальные, металлопластиковые и полипропиленовые трубы.
Схема подключения бойлера для любого вида труб имеет схожий набор действий.
Для того чтобы правильно монтировать бойлер, вам понадобится определенный набор инструментов: рулетка, пассатижи, разводной и гаечный ключи, отвертка, запорные краны, тройники, материалы для изоляции, соединительные шланги в количестве 2 шт.
Схема подключения бойлера
Любой двухконтурный накопительный водонагреватель имеет следующие составляющие:
- ТЭН, который греет воду
- бак
- термостат
- системы подвода и отвода воды
Заранее выясните, какая у вас система подачи воды. Если тройниковая разводка, то соответственно подача происходит от сантехнического тройника. Также существует коллекторная схема подачи, которая предполагает проход воды через холодную линию трубопровода.
Как подключить бойлер накопительного типа к водопроводу
В первую очередь установите запорные краны, которые предотвратят поступление воды.
Над запорным краном устанавливаются очистительные системы. Использование фильтров убережет ваш водонагреватель от образования накипи и значительно увеличит срок его эксплуатации. Многие современные водонагреватели имеют встроенный отвод для выхода воды. Если вы приобрели прибор, не имеющий водоотвод, его придется установить самостоятельно. Вода в бойлере сливается под давлением. Для поддержания постоянного уровня давления устанавливается шаровой кран со стороны горячей воды водопровода. Если такой кран уже был установлен на водонагревателе ранее, то дополнительный ставить не нужно.
По своему усмотрению вы можете установить редуктор давления. Это устройство обеспечит дополнительную безопасность, если вода подается под сильным напором. Монтируется редуктор давления после установки водяного фильтра.
Как правильно запустить водонагреватель после проведения монтажных работ
После монтажа труб и установки систем безопасности можно пробовать запустить водонагреватель.
Для этого нужно выполнить ряд действий:
- перекройте поступление воды по соответствующей линии водопровода
- обеспечьте подачу воды в бойлер
- после заполнения бака включите прибор в электросеть
Если нагретая вода начнет попадать в водопровод, значит все вышеописанные действия выполнены верно.
Схема подключения бойлера
Порядок заполнения и слива бойлера
В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.
Основные элементы схемы подключения бойлера:
- кран 1 — вводной кран горячей воды
- кран 2 — вводной кран холодной воды
- кран 3 — кран подачи горячей воды из бойлера
- кран 4 — кран подачи холодной воды в бойлер
- кран 5 — кран подсоса воздуха для слива бойлера
- кран 6 — сливной кран
- предохранительный клапан
Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.
Предохранительный клапан водонагревателя
Предохранительный клапан совмещает в себе две функции:
1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.
2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов.
Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.
Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.
Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!
Cкачать схему
Как определить закрыт шаровоый кран или открыт?
Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом.
- Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
- Кран открыт — вороток расположен вдоль оси крана.
Заполнение бойлера водой и приведение его в рабочее состояние
Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.
- — закрыть сливные краны 5 и 6
- — закрыть кран 1 (вводной кран горячей воды)
- — открыть кран 3
- — открыть кран 2 (вводной кран холодной воды)
- — открыть кран 4
После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5
, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел.
Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.Отключение бойлера
Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:
- — закрыть кран 4
- — закрыть кран 3
- — открыть кран 1
- — открыть кран 2
Слив воды из бойлера
Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.
- — закрыть кран 4
- — закрыть кран 3
- — открыть кран 6, при этом часть воды сольется в канализацию
- — открыть кран 5, чтобы слилась остальная вода.
Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:- — закрыть кран 1
- — открыть кран 3
- — открыть кран горячей воды на смесителе
- — открыть соответствующий смесителю вентиль на коллекторе горячей воды
Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:После того как вся вода сольется
- — закрыть кран 5
- — закрыть кран 6
- — закрыть кран 3
- — закрыть кран 4
- — открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.
Организация слива бойлера в канализацию
Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам.
Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран 5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.
Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.
Raypak — электрические схемы
Обратите внимание, что эти чертежи отражают стандартную конфигурацию. Параметры, выбранные для конкретной единицы измерения, могут повлиять на фактически требуемый чертеж. Копия используемой электрической схемы поставляется вместе с блоком.
Схемы проводки
Hi Delta | Райтерм | XFire | МВБ | XTherm
Raytherm
IID Pilot (стандартный)
| РАЗМЕР | h2 H5 | h3 | h4 | h5 | Втч2 | Wh3 | Белый4 | WH Econopack |
| 42 | Н/Д | Н/Д | 152357* | Н/Д | Н/Д | Н/Д | 152364 | |
| 66 | ||||||||
| 90 | 152358 * | Н/Д | ||||||
| 135 | ||||||||
| 180 | Н/Д | |||||||
| 195 | Н/Д | 152364 | ||||||
| 182 | 152515* | 152516 * | Н/Д | |||||
| 260 | ||||||||
| 182 | 153116* | 153118* | 152509 | 152505 | 152507 | |||
| 260 | 152517 | |||||||
| 330 | 152506 | 152508 | 152510 | 152510 | 152506 | 152508 | 152518 | |
| 400 | ||||||||
| 181 | Н/Д | 152574* | 152522* | То же, что и h5 | Н/Д | 152574 | Н/Д | |
| 261 | ||||||||
| 331 | 152573 | 152573 | то же, что и h4 | |||||
| 401 | ||||||||
| 514 | 152275 | 152109 | 151927 | 152194 | то же, что и h2 H5 | |||
| 624 | ||||||||
| 724 | 152359 | 151931 | ||||||
| 824 | 152170 | |||||||
| 926-962 | 152359 | 152109 | 151931 | 152170 | ||||
| 1083-1125 | ||||||||
| 1178-1223 | ||||||||
| 1287-1336 | ||||||||
| 1414-1468 | 152277 | |||||||
| 1571-1631 | ||||||||
| 1758-1826 | ||||||||
| 2100 | Н/Д | 152391 | 151999 | 151998 | 151997 | |||
| 2500 | ||||||||
| 3001 | 151989 | 151993 | 151994 | 151990 | ||||
| 3500 | ||||||||
| 4001 |
Hi Delta
Модели HDSS
| РАЗМЕР | h5 | Втч2 | ||
Вкл. /выкл. | Вкл/Выкл | |||
| HD101 | 153114* | 152979 | ||
| HD151 | ||||
| HD201 | ||||
| HD251 | ||||
| HD301 | ||||
| HD401 | 152979 | |||
| * Котлы мощностью менее 300 000 BTUH оснащены наружным контроллером сброса в соответствии с федеральными стандартами. | ||||
Модели Hi Delta с элементами управления VERSA IC
| РАЗМЕР | h4 Wh4 | H8 WH8 | H9 WH9 | П |
| 2-ступенчатый | 3 ступени | 4 ступени | Вкл/Выкл | |
| 302С | 153149 | Н/Д | Н/Д | 153149 |
| 402С | ||||
| 502С | ||||
| 652С | ||||
| 752С | ||||
| 902С | ||||
| 992С | Н/Д | 153150 | 153150 | |
| 1262С | Н/Д | 153150 | ||
| 1532С | 153151 | 153151 | ||
| 1802С | ||||
| 2002К / 2072К | ||||
| 2342С |
XFyre
Все модели включают элементы управления VERSA IC
| РАЗМЕР | H7 WH7 | П |
| 300–850 А | 153105 | Н/Д |
MVB
Все модели включают элементы управления VERSA IC
| РАЗМЕР | H7 WH7 | Р |
| 503А-2003А | 153121 | Н/Д |
| 500А-2004А | 153121 | 153121 |
| 2503-4003 | 153120 | Н/Д |
XTherm
Все модели включают элементы управления VERSA IC
| РАЗМЕР | H7 WH7 P |
| 1005А-2005А | 153122 |
| 2505-4005 | 153131 |
Клапаны зон трубопроводов водогрейных котлов Схема подключения Качество 1
Клапаны зон трубопроводов водогрейных котлов — Клапаны зон трубопроводов котлов используются для зонирования систем горячего водоснабжения, где требуется несколько зон.
Зонирование системы горячего водоснабжения также может снизить затраты на электроэнергию, поскольку зоны нагрева горячей воды, которые не нужны, могут быть отключены, тем самым сокращая время работы котла для обеспечения нагрева горячей воды для этих конкретных зон.
Зонирование системы водогрейного котла можно выполнить с помощью этих зональных клапанов и отдельных термостатов для каждой зоны. Контур трубопровода котла разделен с помощью зональных клапанов в системе коллекторного типа, где каждая зона начинается на коллекторе. Коллектор подведен непосредственно к котлу.
Зональный клапан подключается непосредственно к термостату. При запросе тепла контакты термостата замыкаются, замыкая цепь на зональный клапан и приводя в действие небольшой двигатель в зональном клапане. Этот двигатель открывает клапан. Когда клапан открывается, концевой выключатель в зональном клапане закрывается. Это включает циркуляционный насос контура горячей воды через реле. Это заставляет воду циркулировать в зону, где термостат требует тепла.
Как только термостат удовлетворяет требованиям, контакты термостата размыкаются, и двигатель закрывает зональный клапан. Это размыкает контакты концевого выключателя в зональном клапане и обесточивает циркуляционный насос контура горячей воды.
Схемы установки и подключения | Клапаны зоны трубопровода водогрейного котла
Управление проводкой может быть простым и сложным. Если вы не сделаете это правильно, это не сработает, и вы взорвете трансформатор. Для тех, кто подключил много-много элементов управления, стоит посоветоваться. Сначала прочтите инструкцию и получите представление о проводке в голове. Поймите функцию устройств, которые вы подключаете, и последовательность управления. Затем делайте это небольшими шагами. Кроме того, если трансформатор не подключен к плавкой вставке, установите ее, чтобы не взорвать трансформатор.
Конечно, вы собираетесь подключить все зональные клапаны при выключенном питании, но когда вы включите питание, если вы не сделаете это правильно, вы можете взорвать трансформатор.
В системах со старыми термостатами с ртутным выключателем вы также можете перегореть. Просто убедитесь, что вы понимаете, что делаете, и убедитесь, что вы делаете это правильно. Следовательно, перепроверьте все еще раз, прежде чем включать питание.
Место установки | Зональные клапаны трубопровода водогрейного котла
Зональные клапаны обычно устанавливаются на обратной стороне контура горячей воды независимо от типа контура. Есть преимущества при установке на обратной стороне петли. Одна из них – обратная сторона контура имеет более низкую температуру, поэтому зональный клапан будет подвергаться меньшему нагреву. Это, вероятно, продлит срок службы клапана. Если вы спросите 20 сантехников или котельных, вы, скорее всего, услышите разные причины места установки. Кроме того, установка на стороне подачи, если клапан рассчитан на давление напора, предотвратит ложный поток в подачу контуров других зон.
Кроме того, есть и другие соображения, такие как до циркуляционного насоса или после циркуляционного насоса.
Многие из этих соображений зависят от типа насоса, рабочего давления в системе, количества зон, а также типа и номинала клапана. Наконец, каждая установка отличается и зависит от различных условий, поэтому обязательно проконсультируйтесь с сантехником или профессиональным специалистом по котлам HVAC.
ВА Мощность и функция | Клапаны зон трубопроводов водогрейного котла
Вам также необходимо сопоставить мощность трансформатора в ВА для нескольких зон. Найдите номинал ВА для трансформатора, а затем подсчитайте все нагрузки, которые у вас есть на этот трансформатор. Тогда это простая математика, складывающая эти рейтинговые нагрузки VA вместе. Никогда не превышайте номинальное значение ВА трансформатора. Кроме того, трансформаторы дешевы. Увеличьте размер до следующего доступного размера или размера, который легко приспосабливается ко всем номиналам ВА на нагрузках.
Кроме того, если вы подключаете другой зональный клапан, убедитесь, что он совместим. Убедитесь, что вы понимаете, что с ним происходит и как работает.
