Замок стиральной машины УБЛ: принцип работы, диагностика, замена
Замок стиральной машины — это защитный механизм, гарантирующий сохранение герметичности во время работы. Блокиратор препятствует непроизвольному открытию крышки в процессе работы, а также останавливает программу стирки, если люк закрыт неплотно. Как и основная часть деталей, замок подвержен износу, поэтому необходимо своевременно его заменять.
Содержание
- 1 Разновидности устройств блокировки люка
- 2 Принцип работы биметаллического УБЛ
- 3 Как понять, что замок блокировки сломан
- 4 Как заменить сломанное УБЛ
Разновидности устройств блокировки люка
Для современных моделей стиральных машин разработано два варианта УБЛ:
- электромагнитный;
- биметаллический.
Главным минусом первого варианта является тот факт, что работает замок только при наличии электричества в сети. В последнее время большинство производителей постепенно стали отказываться от электромагнитных устройств.
Биметаллическое УБЛ является более совершенным вариантом блокировки люка. В принципе его работы заложено использование напряжения для нагрева термического элемента. От него высокая температура переходит к биметаллической пластине, она давит на рычаг, который блокирует люк.
Когда стирка завершена, пластина остывает и возвращается на место. В результате этих действий люк разблокируется.
Основным преимуществом данного типа УБЛ является то, что люк открывается после полного слива воды, а постиранное белье можно достать, даже если нет электричества.
Принцип работы биметаллического УБЛ
Если замок некорректно работает, то лучше сразу произведите его замену. Однако у среднестатистического человека могут возникнуть затруднения с поиском и покупкой подходящей модели. Конечно, можно попросту заказать оборудование в сервисном центре, но это займет некоторое время и потребует затратить дополнительные средства. Гораздо проще будет определиться, если точно выявить причину неисправности замка.
Для этого вам необходимо разобраться в его устройстве и принципе работы.

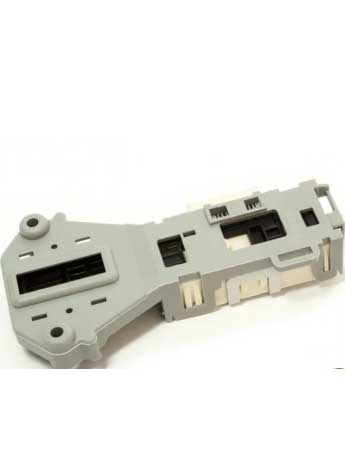

Обычно блокираторы при изготовлении помещают в пластиковый корпус. В крайней части механизма предусмотрено отверстие для крепления кольца пружины, соединяющей всю систему с люком. Детали замка следующие:
- железная пластинка, соединенная с пружиной крышки загрузочного люка;
- терморезистор;
- биметаллическая деталь, меняющая размеры, реагируя на температуру;
- несколько контактов;
- штифт.
Принцип действия блокиратора довольно прост. После закрытия крышки крючок, сцепившись с замком, воздействует на пластинку, придавая ей необходимое положение. После подачи сигнала блокировки крышки, на терморезистор поступает электрический ток, биметаллическая деталь изменяет форму, продавливая штифт. Входя в отверстие, штифт надежно блокирует перемещение подвижной пластины, тем самым фиксируя люк. После этого замыкаются контакты, расположенные во внутренней части замка, и подается сигнал о том, что люк стиральной машины надежно закрыт.
Для разблокировки системы достаточно отключить напряжение на терморезисторе.
Как понять, что замок блокировки сломан
- когда стиральная машинка отключается, невозможно открыть люк;
- после выбора режима стирки и нажатия кнопки пуска не происходит блокировки люка;
- на дисплее высвечивается ранее не появляющееся сообщение, свидетельствующее о неисправности замка.
На стиральной машине LG при невозможности закрыть дверцу появляется ошибка DE
Читайте подробнее об этой и других ошибках СМА от LG.
Проверить, работает УБЛ или нет, можно с помощью мультиметра. Для этого обязательно нужно демонтировать замок. Сделать это можно так.
- Открыть люк стиральной машины.
- Найти проволочное кольцо и вытащить его с помощью отвертки.
- Выправить манжет, чтобы можно было вытащить замок.
- Выкрутить крепеж и демонтировать замок.
Подробнее о том, как открыть машинку, если заблокирована дверь, читайте здесь.
После этого необходимо осмотреть схему замка и определить, какой контакт является фазой, нейтральным или общим. Дело в том, что у всех производителей их расположение отличается, поэтому без этих действий проверка мультиметром бесполезна.
Если же с контактами все понятно, то необходимо выполнить проверку в следующей последовательности.
- Переключить устройство в режим проверки.
- Берется мультитестер. Один щуп крепится к нейтральному контакту, другой к – фазовому.
- Трехзначные показания на дисплее указывают на отсутствие проблем.
- После этого щупы перемещаются на общий и нейтральный контакт.
- При цифрах 0 или 1 на дисплее можно с уверенностью сказать, что УБЛ неисправно.
Если никаких проблем при проверке замка люка не выявлено, то следует искать причину неисправности в механике. Понять это можно по основному признаку – даже через несколько часов после отключения машинки люк будет заблокирован. Также на дисплее может появиться код ошибки, свидетельствующей о поломке УБЛ.
Как заменить сломанное УБЛ
Ремонт и замена самого УБЛ — не слишком сложное занятие, и выполнить его можно собственными руками. Для этого достаточно иметь минимальные знания о ремонте бытовой техники. Если же уверенности в своих силах нет, тогда стоит обратиться к специалистам в сервисный центр или вызвать мастера на дом.
Если деталь меняется, то необходимо подобрать полностью аналогичный вариант. Новая защелка должна соответствовать модели и серийному номеру старого узла. Перед установкой необходимо извлечь старый механизм. Далее монтаж нового замка производится в следующей последовательности.
- УБЛ соединяется с проводкой.
- Замок устанавливается на место.
- Фиксируется с помощью крепежа.
- Устанавливаются хомуты и манжеты.
Читайте также: как провести ремонт дверцы СМА своими руками.
После завершения работ необходимо убедиться в безопасности бытовой техники. Для этого нужно:
- проверить заземление машинки;
- проверить, что техника выставлена по уровню;
- установить устройство защитного отключения, которое обезопасит машинку от скачков напряжения.
В любом случае, при малейших подозрениях на протечки, необходимо сразу обратиться к специалистам.
Если вовремя производить замену изношенных деталей и внимательно следить за стиральной машиной она будет качественно выполнять свои функции долгие годы. Регулярная профилактика поможет предотвратить поломки, а тщательный уход поможет избежать появления плесени и неприятного запаха.
Ремонт замка стиральной машины — автомат
Стиральная машина в наши дни есть в каждом доме.
А в каждой стиральной машинке, будь то Бош, Сименс, Самсунг или Индезит, есть замок, запирающий люк. По-профессиональному эта деталь называется «устройство блокировки люка». И уже из названия можно понять, что основная его функция — блокировать люк при стирке вещей. Зачем люк обязательно должен быть заблокирован? Чтобы вещи не выпадали из машинки и вода при стирке или отжиме не выливалась на пол.
Простое устройство, которое, казалось бы, не играет никакой важной роли в работе машинки. Но если замок люка неисправен, стиралка просто не запустит процесс. Поэтому незначительная поломка маленькой детали вызовет серьёзные затруднения. Ремонт замка стиральной машины надо будет провести чем скорее, тем лучше.
Как устроен замок?
Чтобы лучше понять, как могут возникнуть ситуации, когда нужен ремонт замка стиральной машины, и как лучше починить деталь, нужно разобраться, как устроен механизм.
Существует два типа устройств блокировки люка:
- Термозамок — работает за счёт биметаллической пластины;
- Электрозамок — функционирует благодаря электромагнитам.
Большинство стиралок, таких как Ariston, LG, Candy, Atlant, и почти каждая новая модель оснащены термозамком. Такие замки надёжнее и очень редко ломаются. К тому же, устроены они крайне незамысловато. Составляющие блокирующего устройства — биметаллическая пластина и термоэлемент. Когда на него подаётся напряжение, он нагревается и, соответственно, нагревает пластину. Она испытывая действие температуры, выгибается, приводит в действие фиксатор и блокирует крышку барабана.
Одновременно происходит замыкание в цепи, и к управляющему модулю поступает информация о том, что дверца заблокирована. Только после этого машинка может начать стирать в установленном режиме.
Но если с замком что-нибудь не так, система оповестит вас об ошибке.
Признаки поломки
Вообще признаков поломки устройства блокировки люка может быть два:
- Крышка барабана не блокируется, стирка не начинается;
- Дверца барабана не открывается после стирки.
В первом случае проблема может быть вовсе и не в замке.
Второй случай может доставить куда больше проблем. Гораздо хуже, если машинка не отдаёт вещи обратно, чем если она отказывается их стирать. Но и здесь может быть лёгкое решение.
Не стоит забывать, что дверца барабана после стирки открывается не сразу. Так что не стоит дёргать за ручку через секунду после того, как стиралка остановилась. На многих моделях есть лампочка, которая начнёт мигать через некоторое время после стирки, показывая, что крышку можно открывать.
После стирки крышка может оставаться закрытой несколько минут. Причина этого — пластинка и термоэлемент после остановки подачи напряжения остывают не сразу. Крышка открывается, когда пластинка остыла и вернулась в исходное положение.
Но вот если прошло достаточно времени, а машина до сих пор не открывается, значит, нужен ремонт замка стиральной машины.
Основные причины поломки УБЛ
Почему вообще может произойти поломка устройства блокировки люка? Электрозамки менее надёжные и причинами их поломок часто становятся перепады напряжения, сбои в сети, попадания воды и прочие бытовые мелочи.
Термозамок менее уязвим к подобного рода неприятностям. Даже когда у вас отключается свет в процессе стирки, устройство реагирует на это вполне спокойно. Пластина остывает, и замок через какое-то время можно открыть. С электрическим же замком вам придётся ждать, пока в квартире снова появится электричество.
Основные причины поломки блокирующего устройства:
- Самая распространённая причина у надёжных термозамков, как ни удивительно, — время. Биметаллическая пластинка рассчитана на определённое число нагреваний и остываний и, по истечении временного промежутка, просто изнашивается;
- Перепады напряжения негативно влияют и на термозамок. За счёт них происходит разрушение составляющих.
Что делать, если замок машинки сломался?
Починить изношенную деталь не получится ни при каких условиях.
Замок придётся менять на новый. И если дверца просто перестала закрываться, сделать это достаточно несложно, так как добраться до самого замка опытному специалисту не составит труда. Мастера нашей компании справляются с этой задачей, используя одну отвёртку. Но, несмотря на лёгкость ремонта, мы не рекомендуем вам менять устройство самостоятельно, если у вас нет опыта работы с электроникой. Чтобы прибор функционировал правильно, надо знать, каким образом и как соединить контакты.
Гораздо сложнее ситуация, если дверь люка не открывается. Тогда придётся снимать с машинки всю переднюю панель. И здесь уже не обойтись без опытного ремонтника, знающего, как обращаться со стиральными машинами. А таких людей вы сможете найти, обратившись в нашу компанию.
Наши мастера прямо у вас дома поменяют устройство на новую, качественную деталь от проверенного производителя. И ваша машинка будет ещё долго служить вам.
Читайте также
18-01-2017
Замена манжеты люка стиральной машины
Стиральная машина, как и любая техника, зависит от отдельных составных частей, и не редко такие части приходится обслуживать, да и вовсе заменять другими, более новыми.
Читать далее
18-01-2017
Почему стиральная машина не запускается?
Все мы когда-либо сталкивались с ситуацией, когда необходимо срочно постирать белье, но стиральная машина не запускается. Что делать? Как обнаружить поломку? Какие виды неисправностей бывают? Всё это и более Вы сможете найти на нашем сайте.
Читать далее
17-01-2017
Ошибка E18 в стиральной машине Bosch — что делать?
Устранение ошибки E18 в стиральных машинах Bosch вертикальной и горизонтальной загрузки
Читать далее
15-01-2017
Ремонт модуля управления стиральных машин в Екатеринбурге
Самые частые причины поломок модулей управления стиральных машин. Как распознать неисправность? Что делать, если плата вышла из строя, и какой наиболее выгодный способ ремонта?
Читать далее
14-01-2017
Как почистить фильтр стиральной машины
Статья о правильной очистке фильтра в стиральной машине типа автомат
Читать далее
08-01-2017
Почему шумит стиральная машина
Стиральная машина — это сложный механизм и для его бесперебойной работы необходимо строго выполнять требования руководства по эксплуатации и если стиральная машина шумит, то необходимо принимать срочные меры по осмотру и ремонту.
Читать далее
Как заменить дверной замок стиральной машины
Если дверца вашей стиральной машины не закрывается или не блокируется должным образом, проблема обычно связана либо с блокировкой дверцы, либо с механизмом открывания дверцы. Если вам нужно заменить дверной замок, но вы не знаете, с чего начать, не нужно паниковать. Мы расскажем вам, как успешно заменить дверной замок, не повредив стиральную машину.
Если вы вообще не можете открыть дверцу, и она застряла в положении блокировки, вы можете посмотреть другое видео, в котором мы демонстрируем, как вручную открыть дверцу изнутри машины — Как открыть застрявшую дверцу стиральной машины Закрыто
Обратите внимание: Если поворот дверцы не двигается плавно или не позволяет дверце закрыться, вероятно, проблема связана с петлей. Этот ремонт можно посмотреть в другой статье с советами — Как починить сломанный дверной замок стиральной машины — Hotpoint
youtube.com/embed/p14EEa4AYGM?rel=0&showinfo=0″> В этом видео показан пример снятия или замены детали на типичном станке, некоторые модели могут отличаться, но процедура должна быть схожей.
Что вам понадобится:- Дверной замок
- Отвертка
Шаг 1. Выключите устройство
Безопасность прежде всего! Прежде чем приступить к ремонту, убедитесь, что вы выключили прибор из сети.
Шаг 2. Потяните дверное уплотнение, чтобы снять дверной замок
Итак, в этом случае, чтобы добраться до дверного замка, вам нужно убрать печать с дороги! (У нас также есть еще одно видео, показывающее, как заменить замок сверху машины). Первое, что вам нужно сделать, это снять удерживающую ленту, что вы можете сделать, используя отвертку с плоской головкой, чтобы добраться до зажима в верхней части. Отодвиньте уплотнение от блокировки, чтобы освободить место.
Приступайте к удалению винтов, которые в настоящее время удерживают блокировку на месте.
Шаг 3 — Установите новый дверной замок
Затем старую блокировку можно снять с машины, и вам необходимо перенести соединения на новую блокировку. После того, как вы установили новую блокировку на место, вы можете добавить винты, которые вы ранее удалили.
Шаг 4. Установите на место дверную прокладку и стопорную ленту
.Верните уплотнение дверцы и удерживающую ленту в то состояние, в котором они были установлены до начала ремонта.
Шаг 5. Если вам нужно снять дверную защелку, прочитайте и снимите дверцу
А пока все хорошо по замене дверного замка. Однако, если вы хотите заменить механизм дверной защелки, читайте дальше…
Вам нужно начать с снятия дверцы с машины, открутив винты, которые удерживают ее на месте.
Шаг 6. Разберите внутреннюю и внешнюю обивку двери
Механизм дверной защелки расположен между внутренней и внешней обшивкой двери, поэтому для его замены вам необходимо разделить эти две части двери (опять же, просто удалив винты, которые скрепляют их вместе).
После того, как винты будут выкручены, вы сможете отсоединить переднюю накладку, а затем снять ее вместе с чашей.
Шаг 7. Закрепите механизм дверной защелки
Механизм открывания двери в этом видео представляет собой одну цельную деталь, с которой нам очень повезло, потому что иногда они приходят не в сборе, поэтому вам, возможно, придется собрать их самостоятельно. Вставьте новый спусковой механизм, возьмите внутреннюю отделку и чашу и просто замените. После этого просто убедитесь, что петля находится на том же месте.
Вы успешно заменили замок дверцы стиральной машины и механизм дверной защелки. Теперь вы можете снова быстро стирать свою одежду, зная, что вы починили дверной замок и механизм открывания двери самостоятельно (конечно, с небольшой помощью eSpares!).
Хотите уделить внимание и заботе о своей стиральной машине?
Ваша стиральная машина, несомненно, усердно работает для вас, чтобы ваша одежда была красивой и чистой.
Если вы хотите, чтобы машина была немного бережной, то это отличная идея, чтобы защитить ее от накопления известкового налета и моющих средств, которые со временем могут появиться в вашей машине. Представляем средство для удаления накипи и моющих средств eSpares, с помощью которого вы можете помочь защититься от этого, а также удалить неприятные запахи и накопившиеся бактерии.
*Не подходит для приборов с вертикальной загрузкой
Нужно найти правильный дверной замок для вашей стиральной машины?
Помимо того, что это один из самых простых ремонтов бытовой техники своими руками, починка дверного замка стиральной машины самостоятельно может сэкономить вам много денег по сравнению с заказом ремонта или покупкой новой стиральной машины. Здесь, в eSpares, у нас есть широкий выбор сменных дверных замков для стиральных машин и механизмов открывания дверей, из которых вы можете выбирать, так что вскоре вы сможете отремонтировать ее самостоятельно.
Теперь вы можете добавить в свой репертуар «сделай сам» дверной замок и механизм открывания дверцы стиральной машины. Поздравляем! Вы также можете найти много полезной помощи и советов по уходу за бытовой техникой в домашних условиях, а также дополнительные советы и видеоуроки о том, как самостоятельно починить свою технику, в консультационном центре eSpares.
5 веских причин, почему стиральные машины блокируются (что вам нужно знать) – Дневник пространств
Если вы когда-либо сталкивались с блокировкой стиральной машины, вы, возможно, задавались вопросом, почему она заблокировалась.
12 марок стиральных машин, которые вы должны…
Включите JavaScript
12 марок стиральных машин, которых следует избегать и почему (с номерами моделей) нажмите определенную кнопку.
Итак, давайте выясним, почему дверца вашей стиральной машины может заблокироваться.
Стиральные машины не запираются случайно.
Ваша стиральная машина заблокируется только в ответ на обнаруженную проблему.
Дверца стиральной машины может быть заблокирована стиральной машиной в целях безопасности или в результате неисправности.
Here are some reasons why washing machines lock:
- Overloading the washer
- Clogged drain hose
- Faulty door latch
- Faulty lid lock
- Faulty pressure switch
В этой статье мы рассмотрим 5 возможных причин, по которым стиральная машина может зависнуть, и способы их устранения.
Итак, если вы готовы узнать больше о том, почему стиральные машины блокируются, читайте дальше!
Содержание
1
Почему стиральные машины блокируются?
Стиральные машины имеют замки на крышке, которые фиксируют крышку на месте и предотвращают ее открытие во время цикла стирки.
Эта функция блокировки является функцией безопасности, которая предотвращает любые возможные опасности при использовании стиральной машины.
В обычном цикле дверца стиральной машины блокируется после запуска цикла стирки и автоматически разблокируется после его завершения.
Однако дверца вашей стиральной машины запирается в неподходящий момент.
Например, можно заблокировать, чтобы вы не могли начать цикл.
Или вы закончили стирку, а дверь отказывается открываться.
Ниже приведены 5 причин, по которым дверца вашей стиральной машины блокируется, когда этого не должно было быть:
1. Перегрузка стиральной машины
Одна из наиболее распространенных причин блокировки стиральной машины — ее перегрузка.
Если в стиральную машину загружено слишком много одежды, у нее могут возникнуть проблемы со сливом всей воды, чтобы стиральная машина могла обнаружить и открыть замок.
Блокировочные устройства вашей стиральной машины сконструированы таким образом, что они открываются только после того, как из вашей стиральной машины будет слита вода путем слива или отжима.
Таким образом, если ваша стиральная машина не может слить всю воду из-за перегрузки, дверца останется запертой.
Поиск и устранение неисправностей
- Запустите цикл слива и отжима, чтобы слить воду
- Вы также можете слить воду, поместив сливной шланг стиральной машины ниже барабана и дав воде стечь в поддон или ведро.
- Чтобы не перегружать машину, обратитесь к руководству по эксплуатации, чтобы узнать, сколько одежды она может безопасно обрабатывать.
2. Засорение сливного шланга
Возможно, сливной шланг стиральной машины забит ворсом или другими посторонними материалами.
В этом случае вода не может слиться из стиральной машины. Он может стекать только очень медленными темпами.
В ответ дверца вашей стиральной машины будет оставаться запертой до тех пор, пока не будет слита вода.
Поиск и устранение неисправностей
Вам необходимо прочистить сливной шланг с помощью проволоки или водопроводной трубы, чтобы вытолкнуть любой мусор и засоры, которые могли засорить слив.
Кроме того, вы можете налить в сливной шланг горячую воду или любой раствор для очистки сточных вод, чтобы очистить его от остатков мусора.
3. Неисправная защелка дверцы
Возможно, у вашей стиральной машины нет проблем со сливом, но дверная защелка может быть сломана.
Если защелка дверцы стиральной машины сломана или повреждена, это может привести к тому, что машина останется заблокированной, поскольку она все еще будет удерживать дверной замок на месте.
Чтобы решить эту проблему, вам нужно заменить дверную защелку на новую.
Поиск и устранение неисправностей
Как заменить дверную защелку стиральной машины
Во-первых, вам необходимо определить тип дверной защелки, установленной на вашей стиральной машине.
Существует два типа дверных защелок – с кнопкой и с винтовым замком.
Определив тип дверной защелки, выполните следующие действия:
Кнопочный фиксатор
- Отвинтите два винта, которые удерживают дверную защелку.
- Аккуратно вытащите старую дверную защелку из машины и вставьте новую.
- Прикрутите его на место.
Винтовая разблокировка
- Отвинтите единственный винт, удерживающий дверную защелку.
- Аккуратно вытащите старую дверную защелку из машины и вставьте новую.
- Привинтите его на место.
- Замените верхнюю часть стиральной машины, прикрутив ее обратно.
- Проверьте новую дверную защелку, закрыв дверь и попытавшись открыть ее с помощью защелки ручной разблокировки.
4. Неисправен датчик давления
Датчик давления — это компонент стиральной машины, который определяет количество воды в барабане.
Может располагаться в верхней части стиральной машины.
Работает путем отправки сигналов на панель управления о том, насколько барабан полон или пуст.
Например, после окончания цикла стирки панель управления дает указание стиральной машине слить воду.
Это реле давления, которое подаст сигнал на панель управления после того, как барабан будет полностью опорожнен, чтобы можно было начать цикл отжима.
Это означает, что когда реле давления не работает, панель управления не может определить, что стиральная машина слила воду, и заблокирует дверцу.
Поиск и устранение неисправностей
Иногда реле давления может просто нуждаться в перезагрузке, особенно если вы по какой-то причине перенесли стиральную машину.
Вы можете сбросить реле давления, налив 2 литра воды в барабан и установив стиральную машину на слив. Это действие автоматически сбросит реле давления.
Иногда блокировка может нагреваться, что приводит к неисправности реле давления.
Вы можете отключить питание стиральной машины на несколько минут, чтобы она остыла, после чего вы сможете открыть дверцу.
Если у вас по-прежнему возникают проблемы, вы всегда можете вызвать техника для помощи.
5. Неисправный замок крышки
Блокировка дверцы является основной функцией блокировки дверцы стиральной машины.
Блокируется при запуске цикла и разблокируется через некоторое время, когда цикл останавливается.
Обычно это происходит с небольшой задержкой после завершения цикла в целях безопасности, поскольку барабан не останавливается сразу после окончания цикла.
Дверной замок имеет электронный компонент, который использует механизм нагрева и охлаждения, чтобы открыть замок и закрыть стиральную машину.
Возможно, дверной замок вышел из строя после того, как он был заперт, и это приведет к тому, что стиральная машина останется заблокированной.
Устранение неполадок
В противном случае, чтобы временно открыть стиральную машину после ее слива, проверьте руководство пользователя стиральной машины, так как есть способ обойти блокировку.
Как открыть дверцу стиральной машины вручную
Иногда у вас может остаться единственный вариант – открыть дверцу стиральной машины вручную.
Вы можете открыть запертую дверь любым из следующих способов:
Способ первый
- Найдите защелку ручного открывания двери.
- Ручная защелка дверцы обычно представляет собой небольшое отверстие, расположенное в нижней части дверцы стиральной машины.
- Вставьте скрепку или аналогичный предмет в отверстие и нажмите.
- Теперь дверь должна открыться.
Второй способ
- Проложите проволочную или струнную леску по краю дверцы стиральной машины.
- Осторожно, но сильно потяните провод или трос в сторону ручки, чтобы освободить защелку дверцы.
- Откройте дверь.
Третий способ
- Откройте верхнюю часть стиральной машины, открутив ее с помощью отвертки.
- Снимите его с машины.
- Теперь вы можете получить доступ к задней части дверной защелки.
- Нажмите на кончик защелки, чтобы освободить ее, используя плоскую отвертку или пальцы.
Вот некоторые из наиболее распространенных причин, по которым стиральная машина может заблокироваться.
