Разобрать утюг Филипс для ремонта довольно просто. Многие неисправности техники вполне реально устранить своими руками в домашних условиях.

Устройство утюгов Филипс

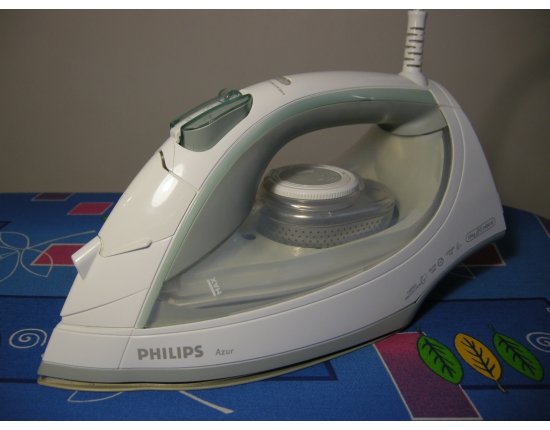

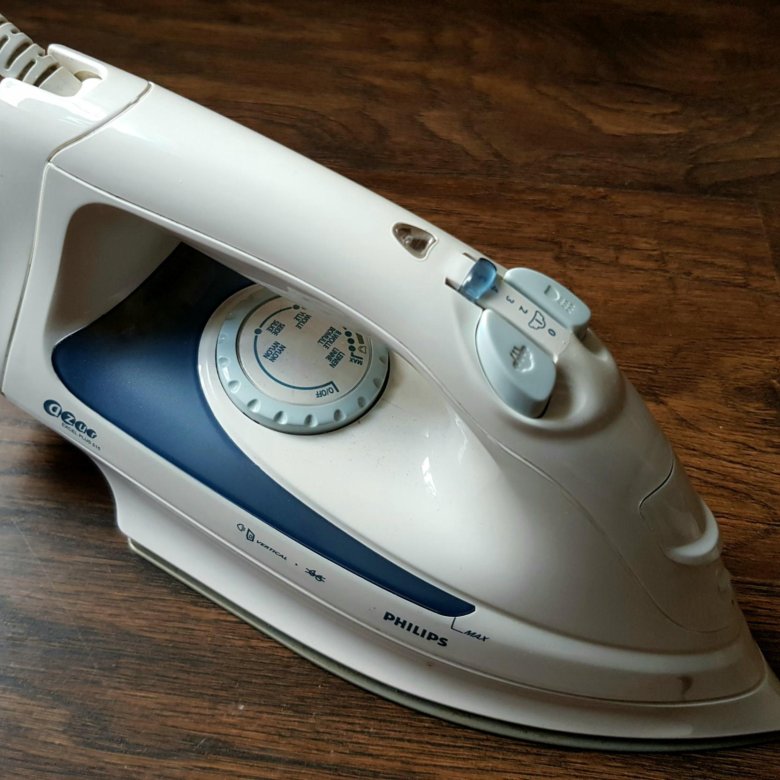

Разборка утюга Philips Azur или любой другой модели показывает, что устройства бренда могут отличаться в мелочах, но в целом обладают схожей конструкцией. Обычно агрегат состоит из следующих частей:

• пластикового корпуса с элементами управления и рукоятью;
• подошвы из металла или керамики;
• шнура с сетевой вилкой;
• термостата;
• терморегулятора, отвечающего за изменение температуры;
• нагревательного элемента;
• предохранителя.

Большинство элементов утюга Филипс со временем могут изнашиваться или приходить в полную негодность. При этом разборка показывает, что многие поломки можно устранить самостоятельно.

Возможные неисправности утюгов Филипс

Разбор утюгов Philips показывает, что обычно неисправности вызваны несколькими причинами. В частности:

• засорением каналов, отвечающих за подачу пара;
• перегоранием ТЭНА;
• поломкой предохранителя;
• истиранием или обрывом сетевого кабеля;
• сбоями терморегулятора.

Чтобы устранить нарушения в работе, необходимо провести разборку устройства и внимательно осмотреть его изнутри. После выявления проблемы по возможности выполняют несложный ремонт.

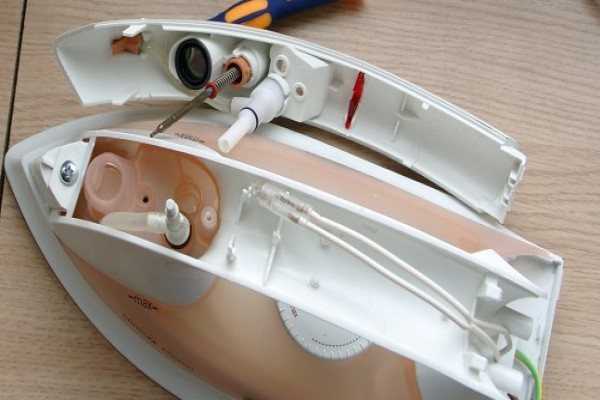

Как разобрать и отремонтировать утюг Филипс

Существует несколько распространенных проблем, с которыми сталкиваются пользователи при эксплуатации приборов Филипс. Чтобы починить гладильный аппарат, нужно провести его разборку и выполнить диагностику.

Что делать, если не работает кнопка пара на утюге Филипс

В перечне неисправностей утюга Филипс с их устранением часто упоминается проблема с подачей пара. При нажатии на соответствующую кнопку ничего не происходит — конденсат не поступает из отверстий на подошве.

Чаще всего разборка агрегата показывает, что причина заключается в засорении внутренних каналов. Даже при использовании качественной мягкой воды при отпаривании в утюге Филипс постепенно образуется накипь. Со временем она забивает узкие каналы, и пар перестает выходить наружу.

Устранить проблему можно следующим образом:

1. В 1 л теплой воды разводят 250 мл столового уксуса.
2. Заливают раствор на дно противня и устанавливают в него платформу — она должна слегка погрузиться в жидкость.
3. На плите доводят средство до кипения.
4. Отключают нагрев и позволяют жидкости остыть.

После выполнения процедуры в резервуар заливают чистую воду и проводят пробное проглаживание старого отреза ткани. Если уксусный раствор растворил загрязнения, кнопка подачи пара должна функционировать нормально. Использовать агрегат сразу же после чистки для проглаживания нужных вещей не рекомендуется. Вместе с паром из отверстий еще какое-то время могут выходить остатки накипи.

Внимание! Некоторые модели Филипс поддерживают самоочистку. При наличии функции достаточно залить уксусный раствор в резервуар, нагреть прибор и несколько раз задействовать специальный режим.

Что делать, если утюг Филипс не включается и мигает красная лампочка

Некоторые пользователи при включении аппарата Филипс в розетку сталкиваются с тем, что прибор не запускается в работу. Красный индикатор загорается, затем раздается тихий щелчок, и агрегат снова отключается.

Отзывы и видео о ремонте утюга Филипс своими руками утверждают, что поломка может быть вызвана засорением или пригоранием контактов терморегулятора. Устранить проблему просто даже без полной разборки. В некоторых случаях достаточно покрутить колесико настройки температуры, чтобы восстановить работоспособность аппарата.

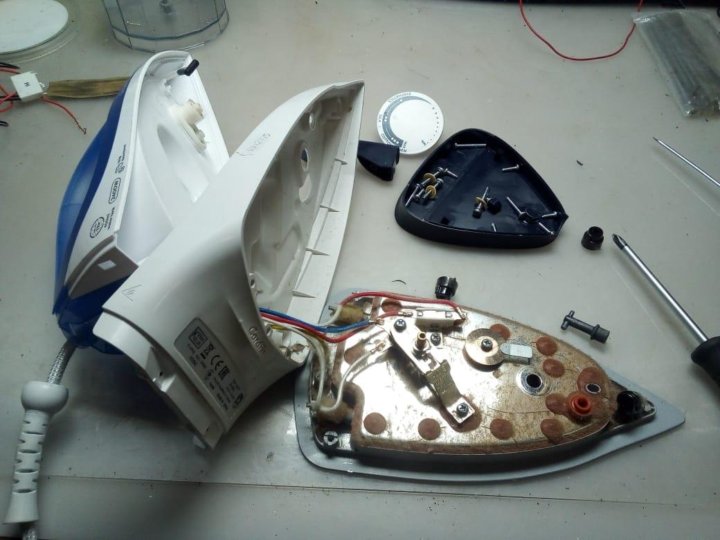

Если это не помогло, нужно все-таки провести разборку — открутить винты, удерживающие пластиковый корпус прибора, и демонтировать его верхнюю часть. Дальнейшие действия выглядят так:

1. Терморегулятор после разборки снимают полностью и внимательно осматривают.
2. Очищают деталь и пространство вокруг от пыли и других загрязнений.
3. При необходимости чистят контакты терморегулятора или заменяют сгоревшие провода.
4. Собирают гладильное устройство обратно.

Для предотвращения повторного появления проблемы рекомендуется время от времени использовать колесико регулировки температуры, даже если фактически менять степень нагрева подошвы не требуется.

Истирание сетевого кабеля

Если устройство в принципе не включается в работу, и даже индикаторы на корпусе не загораются, нужно разобрать утюг Philips Easycare или другую модель и посмотреть, в каком состоянии находится кабель. Если его целостность нарушена, прибор не сможет получать питание при подключении к сети.

Если разборка показала, что пригорели или отошли от креплений провода, необходимо зачистить проблемные места либо поставить контакты на место. Целый на первый взгляд шнур прозванивают при помощи мультиметра и таким образом находят поврежденные участки.

Износившийся сетевой кабель проще всего заменить целиком на новый. Но если такой возможности нет, разрешается просто провести после разборки скрутку поврежденных участков и надежно замотать их изолентой. Но при удобном случае кабель все равно меняют даже после качественного ремонта.

Перегорание предохранителя

Если агрегат постоянно отключается в середине работы или в принципе отказывается запускаться, необходимо разобрать утюг Philips Powerlife или иную модель и проверить состояние предохранителя. В нормальной ситуации элемент должен срабатывать при перегреве прибора. Если предохранитель неисправен, еще до разборки это покажут характерные симптомы.

Деталь расположена обычно во внутренней части рядом с термостатом. После разборки прибора нужно осмотреть предохранитель и прозвонить его мультиметром. Неисправный элемент меняют на новый либо полностью убирают из цепи.

Поломка термостата

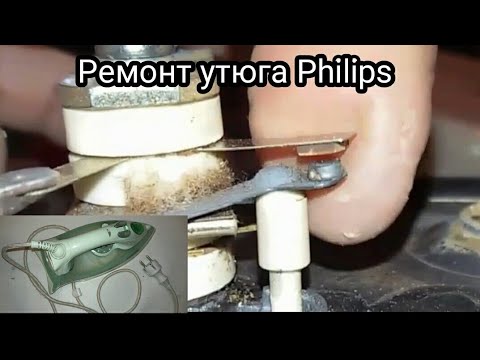

Если разобрать утюг Филипс Easy Speed или другой, то внутри можно будет увидеть термостат — биметаллическую пластину, которая расширяется при повышении температуры, прогибается и прерывает электрическую цепь. Если в работе агрегата появились неисправности, связанные с нагревом, проблема чаще всего заключается в окислении контактов.

Ремонт утюга Филипс после разборки проводят следующим образом:

1. Осматривают контакты термостата и проверяют их мультиметром.
2. Зачищают окислы и пригоревшие участки при помощи наждачной бумаги с мелким зерном.
3. При необходимости поправляют положение биметаллической пластины и восстанавливают ее контакт с электрической цепью.
4. Собирают аппарат и пробуют запустить его.

В большинстве случаев простая чистка после разборки помогает вернуть утюгу работоспособность. Если термостат износился слишком сильно и деформировался, его нужно заменить. Отремонтировать элемент довольно сложно, результаты починки в любом случае не продержатся долго.

Неисправность ТЭНа

Починить утюг Philips своими руками можно во многих случаях, однако при поломке ТЭНа чаще всего разборка не помогает — приходится обращаться в сервис. При неисправности нагревателя на агрегате загорается индикатор при включении в розетку. Однако подошва остается холодной, даже если терморегулятор стоит на максимальной отметке.

Чтобы проверить ТЭН, нужно выполнить частичную разборку — снять пластиковую часть корпуса утюга и найти два контактных выхода в задней части платформы. Мультиметром проверяют клеммы — сопротивление в норме не должно превышать 250 Ом. Если показатель значительно больше, можно говорить о перегорании нагревателя.

Починить утюг Филипс в таком случае довольно сложно. Провести полноценную разборку и заменить именно ТЭН обычно нельзя. Приходится или ставить новую подошву, или просто покупать рабочий утюг.

Протечки утюга

Разборка гладильных устройств показывает, что причиной того, что в утюге Филипс не работает паровой удар, становится не только засорение каналов, но и трещины в резервуаре для жидкости. В таком случае агрегат начинает подтекать — вместо горячего конденсата из него выходит вода.

Для устранения неисправности нужно провести разборку девайса и изучить состояние отсека для вода. При наличии повреждений деталь полностью меняют.

Профилактические меры

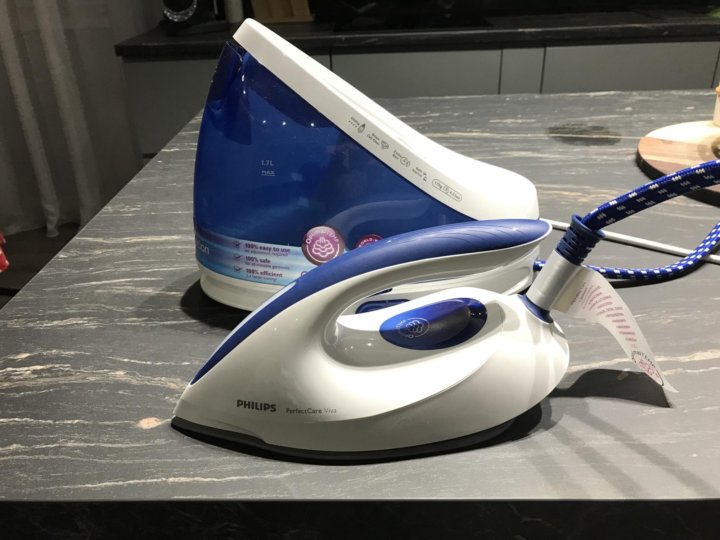

Разобрать утюг Филипс с парогенератором и без него довольно легко. Но лучше свести к минимуму вероятность возникновения поломок. При эксплуатации утюга необходимо:

• использовать агрегат строго по инструкции и следовать рекомендациям производителя относительно режимов глажки и отпаривания;
• регулярно проводить чистку утюга от накипи при помощи специальной функции или подручными способами;
• подключать агрегат только к исправным розеткам с заземлением;
• хранить прибор в вертикальном положении и следить за тем, чтобы на подошве не скапливалось пыли.

Пользоваться утюгом нужно аккуратно. Даже модели с металлической платформой не рекомендуется ронять и ударять. Особенно тщательно от механического воздействия оберегают девайсы с керамической подошвой — они отличаются хрупкостью.

Заключение

Разобрать утюг Филипс можно за несколько минут. Устранить неисправности термостата, предохранителя и системы отпаривания во многих случаях реально без обращения в сервис.

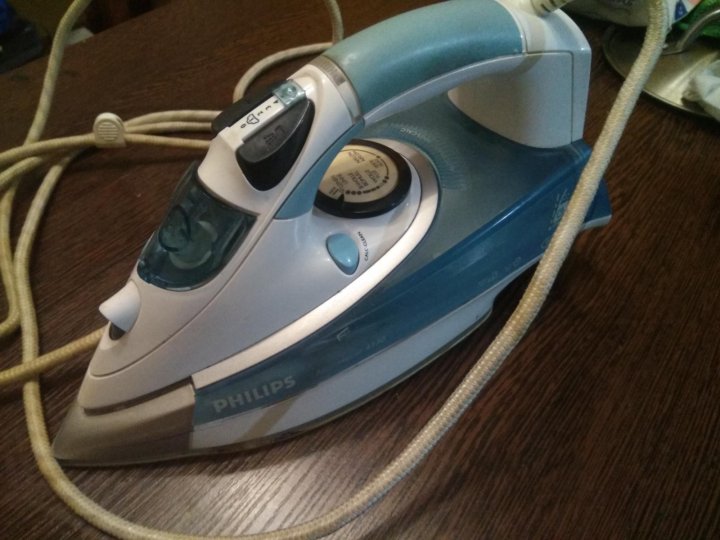

Инструкция Утюга Philips GC 3388 на русском

В представленном списке руководства для конкретной модели Утюга — Philips GC 3388. Вы можете скачать инструкции к себе на компьютер или просмотреть онлайн на страницах сайта бесплатно или распечатать.

В случае если инструкция на русском не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быстрее помочь. Ваше устройство имеет характеристики:Мощность: 2300 Вт, Подошва: SteamGlide, Постоянная подача пара: есть, до 35 г/мин, Паровой удар: есть, 95 г/мин, вертикальное отпаривание, Функция разбрызгивания: есть, Объем: резервуар для воды на 300 мл, полные характеристики смотрите в следующей вкладке.

Скачать

Для многих товаров, для работы с Philips GC 3388 могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки. Вы можете скачать онлайн эти файлы для конкретнй модели Philips GC 3388 или добавить свои для бесплатного скачивания другим посетителями.

Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.

Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность что как можно бльше людей смогли узнать мнение настоящих людей которые уже пользовались Philips GC 3388.

Основные и самые важные характеристики модели собраны из надежных источников и по характеристикам можно найти похожие модели.

Общие характеристики
Мощность	2300 Вт
Подошва	SteamGlide
Постоянная подача пара	есть, до 35 г/мин
Паровой удар	есть, 95 г/мин, вертикальное отпаривание
Функция разбрызгивания	есть
Объем	резервуар для воды на 300 мл
Безопасность и защита
Автоматическое отключение	нет
Система защиты от накипи	есть
Система самоочистки	есть
Противокапельная система	есть
Комфорт
Желобок для пуговиц	есть
Сетевой кабель	шаровое крепление к корпусу
Длина шнура	3 м
Особенности
Дополнительная информация	заостренный носик, индикация уровня воды
Габариты и вес
Размеры (ШхВхГ)	12. 9×16.3×32.8 см
Вес	1.64 кг

Здесь представлен список самых частых и распространенных поломок и неисправностей у Утюгов. Если у вас такая поломка то вам повезло, это типовая неисправность для Philips GC 3388 и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.

Название поломки	Описание поломки	Действие
Не Включается
Не Нагревается
Не Пара
Сам Отключается
Подтекает	Есть Утечка Из Подошвы
Не Нагревается	Через Пол Минуты После Включения И Выставления Режима Глажки Начинает Подавать Звуковой Сигнал И Мигает Индикатор Минимального Нагрева
Как Поменять Сетевой Шнур	Не Могу Добраться До Крепления Сетевого Шнура
Быстро Греется И Медленно Остывает
Сломалась Ручка	Ручка Вышла Из Паза
Не Всегда Нагревается И При Этом Светодиод Не Светит
Утюг Tefal 1488 Supergliss 15	Быстро Нагревается, Коптит, Чернеет Подошва Утюга
Перегрев	Во Время Глажки Утюг Перегрелся И Пожелтел Корпус. .
Пар И Вода Течёт Из Днище Бойлера.	Мощный Пар И Вода Течёт Из Днище Бойлера, Даже При Выключенном Кнопке Пара На Бойлере.паре.
Лампочка Горит,А Утюг Не Нагревается
Опрыскиватель	Не Работает Опрыскиватель
Выбивает Узо	Выбивает Узо Через Несколько Минут Работы, Может Разобрать Почистить От Пыли? Тогда Как Разобрать?
Пар И Опрыскиватель	Не Работают Кнопки
Как Разобрать Для Ремонта	Как Разобрать Утюг
Работает Исправно	Стали Одновременно Мигать Обе Лампочки Зелёная И Красная, Что Это Значит
Не Нагревает	После 5 Секунд Работы Включается Зум И Начинают Мигать Попеременно Зеленый И Желтый Индикатор. На Кнопку Режима Не Реагирует

В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.

ПУЛЬСАР

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

ул. Олеко Дундича, д. 21, к. 2

Телефон:

74959871043

Сайт:

n/a

Время работы
Время работы не указано

ПАНАМАСТЕР

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Лубянский проезд д.15

Телефон:

74993504031

Сайт:

n/a

Время работы
Ежедневно: с 10⁰⁰ до 19⁰⁰

PANASONIC

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

м. Коломенская, ул. Нагатинская, дом 33

Телефон:

74999630243

Сайт:

n/a

Время работы
Время работы не указано

ГЛАВКОМП

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Покрышкина дом 8 корпус 3

Телефон:

74952369676

Сайт:

n/a

Время работы
Ежедневно: с 10⁰⁰ до 20³⁰

СЕРВИС СЛАИР

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

маршала федоренко д.7

Телефон:

79778029960

Сайт:

n/a

Время работы
Будни: с 10⁰⁰ до 18⁰⁰
Суббота: с 10⁰⁰ до 15⁰⁰
Воскресенье: выходной

Как починить утюг филипс

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

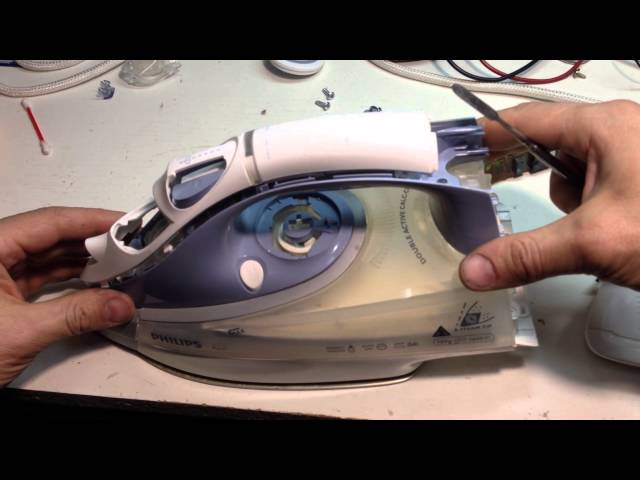

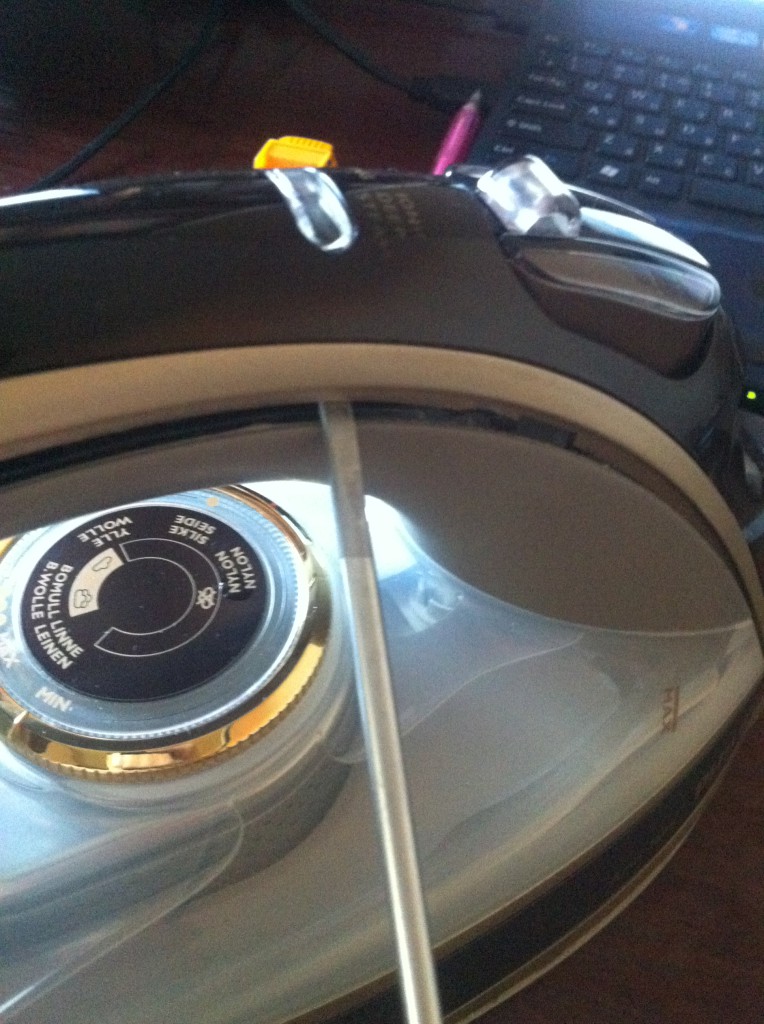

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

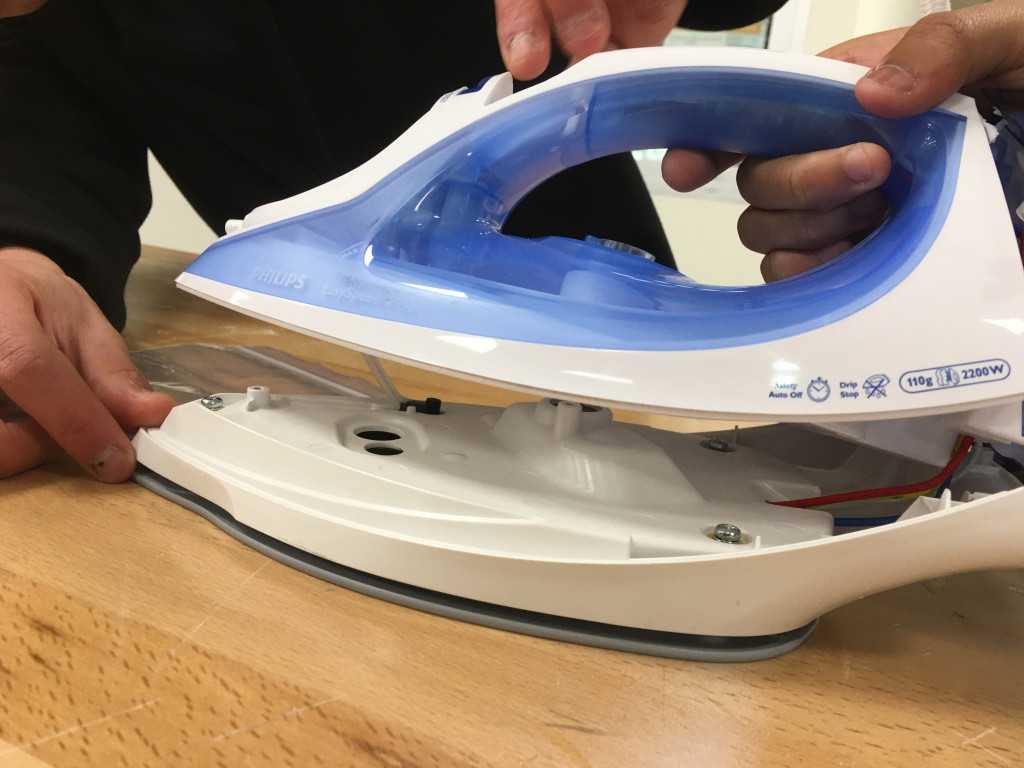

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

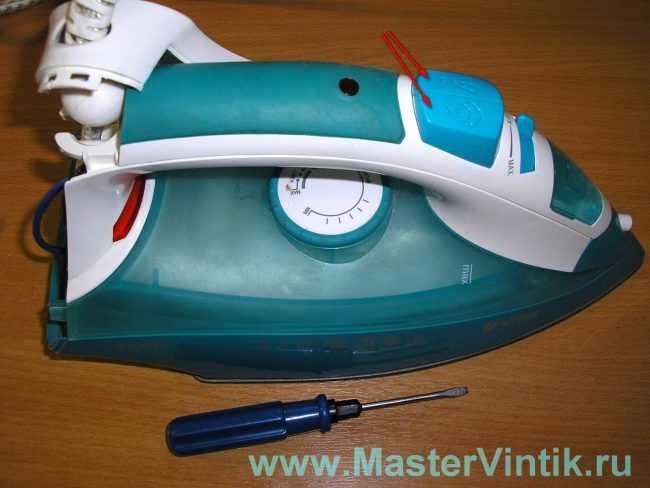

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

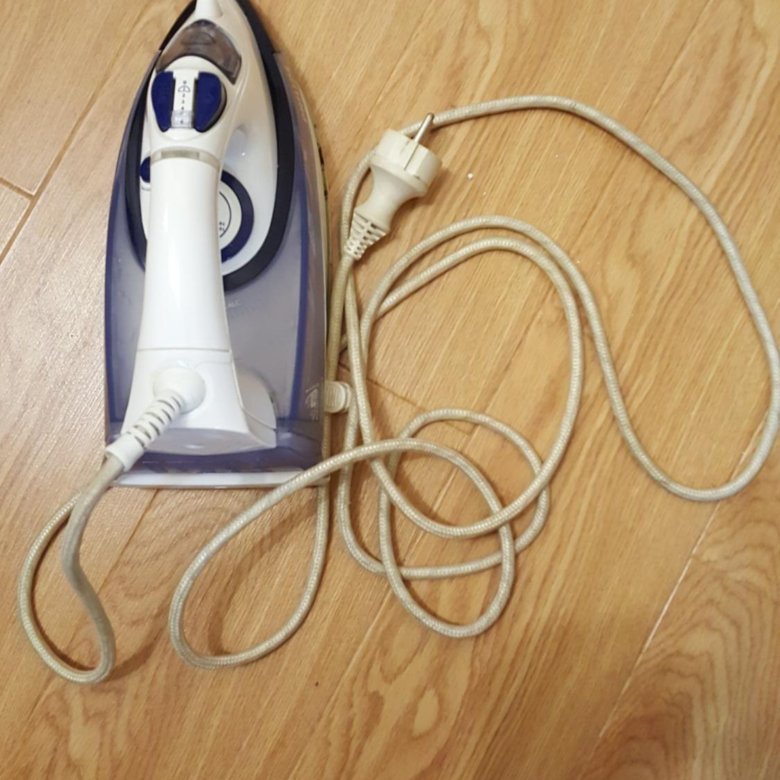

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

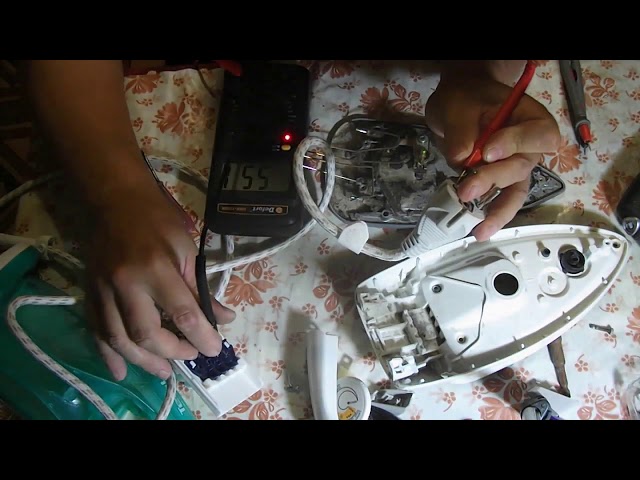

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

У каждой хозяйки есть такой бытовой прибор как утюг. Но что делать, если он сломался? Не стоит сразу его выбрасывать или бежать в магазин и покупать новый. Если поломка не серьезная, то можно осуществить ремонт самому без помощи специалистов.

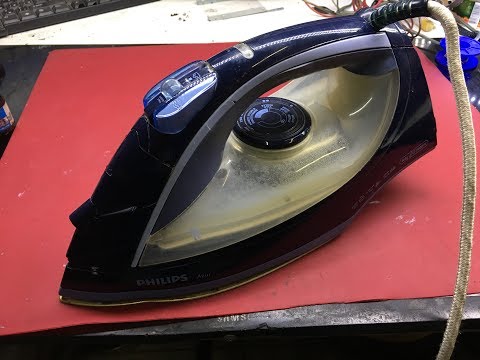

Особенности устройства утюгов «Филипс»

Электрическое устройство утюга Philips простое и почти ничем не отличается от схем других электрических бытовых приборов. Главное различие — это нагревательное устройство и иные вспомогательные составляющие. В схеме имеются следующие элементы:

• электронагреватель;
• терморегулятор;
• тезистор;
• лампа;
• сетевая вилка;
• термозащита.

Из этого следует, что если слегка вникнуть, то разбор и починка утюга Philips не составит труда.

Разборка и ремонт утюга

Инструменты

Чтобы отремонтировать утюг Philips, надо приготовить следующие инструменты и приборы:

• отвертки, для того чтобы быстрее разбирать устройство;
• мультиметр;
• паяльник для спайки и замены деталей.

Этапы разборки

Крышка

Самый значимый и трудный этап ремонта утюга — правильная разборка. Чтобы разобрать утюг Филипс, сначала нужно снять заднюю крышку. На крышке имеются болты, которые стоит по очереди открутить. После удачной разблокировки крышки, ее надо слегка приподнять, чтобы не повредить. Если есть защелки, то их следует немного отжать.

Важно определить их расположение. С этим поможет справиться широкое лезвие ножа, которое необходимо завести под крышку. В утюгах Philips Ecocare под крышкой находятся еще и болты. Их также необходимо открутить. Когда задняя панель со всеми крепежами снята, требуется снять регулятор температуры и кнопку подачи пара, потянув их по очереди вверх. В отдельных случаях они закрепляются дополнительными защелками, и чтобы их снять, нужно поддеть их плоской отверткой.

Корпус

Затем прикладывая немного силы, нужно вытащить ручку утюга, которая вставлена в корпус при помощи защелок. Потом стоит снять регулятор режима температуры. Там находится пружина (для трещотки). Для того чтобы правильно начать обратно собирать утюг, необходимо ее не потерять. Затем снимаем блок управления с разъемом нагревательного элемента. Теперь остается открутить пару болтов и отсоединить корпус от нижней поверхности прибора.

Сетевой шнур снимается вместе с индикатором. Консоль с индикатором присоединяется к корпусу при помощи двух защелок. Для того чтобы достать индикатор, следует по очереди отогнуть защелки. Затем необходимо снять клеммы, удерживающие электрический шнур. Потом нужно достать все электрическое содержимое утюга. Сделать это легко. Приложив немного усилий, вытянуть назад.

После совершения данных манипуляций, можно начать снимать заглушку водного распылителя. Для этого нужно открутить винт, используя инструмент. В завершающем этапе отсоединяем два болта, при помощи которых фиксируется корпус, и, таким образом, снимается подошва. Теперь вопрос, как снять подошву с утюга Philips, не вызывает сложностей.

Помните! Чтобы правильно собрать утюг philips, необходимо запоминать последовательность его разборки.

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Электрический шнур — распространенный фактор поломки утюга. Поскольку это самая подвижная часть прибора, часто неисправность состоит в повреждении изоляции при его перегибе или завивании. Поэтому утюг может перестать включаться, или его подошва может слабо греться. Если сетевой шнур все-таки деформирован, то в первую очередь следует заизолировать его поврежденные части.

После этого его надо прозвонить мультиметром. Во время прозвона шнур необходимо разогнуть во все стороны, особенно там, где есть или возможны повреждения. Также требуется изолировать провода в процессе работы — это обеспечит безопасность от поражения электротоком. Если прибор не прозванивается, то провод следует заменить.

В утюги устанавливают особый гибкий провод, покрытый оболочкой из ткани, поэтому больше никакие шнуры к утюгам не подходят. Для замены нужно приобрести новый специальный электрический шнур.

Но если нет желания покупать электрический шнур, то его легко можно починить путем замены вилки, если проводки деформированы у выхода.

Аппарат не включается

Частый фактор этой поломки — образование нагара на внутренних элементах. Нагар можно убрать, используя наждачную бумагу или щетку с мелкой и жесткой щетиной. Если утюг не отключается, то, вероятно, расправились внутренние контакты. Их следует тщательно разъединить, пытаясь не деформировать и не нарушить их целостность.

Прибор сам отключается.

В любом утюге есть термопредохранитель. Когда утюг перегревается, то термопредохранитель выключается. После остывания утюга он снова включается. Чтобы избавиться от этой неисправности, нужно заменить термопредохранитель. Если же после замены проблема осталась, то нужно посмотреть термогрегулятор.

Не работает терморегулятор

Регулятор температуры – это рычаг, который используется для задачи температурного диапазона с учетом ткани, которую необходимо погладить. Он настраивает температуру, до которой может прогреться подошва. Чтобы утюг стал работать, нужно подать напряжение на трубчатый электрический нагреватель (ТЭН), который расположен в подошве устройства. Для сильного и быстрого нагрева устанавливают ТЭНы с большой мощностью. В том случае, если эту мощность не изменять и подавать постоянно, то подошва утюга сильно разогреется, и при глажке вещи сильно испортятся.

Для разных видов ткани требуется разная температура и разный режим глажки. Поэтому в утюгах есть узел регулировки и изменения температуры. Работа терморегулятора утюга Philips создается благодаря биметаллической пластине. Пластина представляет собой две спаянные между собой полоски. При установке определенного режима температуры эти две полоски расширяются, вследствие чего пластина прогибается. Если все-таки при осмотре установлено, что наружный вид внутренних контактов нормальный, то придется воспользоваться мультиметром.

Обследование элементов терморегулятора возможно проверить, используя индикатор для определения фазы, прикасаясь поочередно к каждому из контактов, вызывающих подозрение. Если индикатор при касании к какому-либо из контактов светит, а при касании к другому нет, это означает, что они окислены. Но необязательно проверять контакты, можно их сразу прочистить наждачной бумагой. Они не всегда окисляются, иногда могут просто загрязняться от пыли, грязи и ворсинок с одежды. Эту проблему тоже можно устранить при помощи прочистки.

Если причина только в них, то утюг должен заработать. Чтобы правильно зачистить контакты, нужно взять неширокую полосу наждачной бумаги, завести ее между элементами, которые нужно почистить, и пару раз их потереть.

Не работает нагревательный элемент

Если утюг включен в розетку, лампочка горит, регулятор температуры находится в максимальном положении, а подошва не греется, то, скорее всего, сгорел ТЭН. Два выхода ТЭНа расположены в задней полости подошвы утюга. Чтобы проверить клеммы ТЭНа, нужно использовать мультиметр. Если на экране высветится цифра больше 250 ОМ, то ТЭН сгорел. Для тестирования мультиметр следует наладить для определения сопротивления и подключить к клеммам ТЭНа.

Если на экране появилась цифра, близкая к 250 Ом, то нагревательный элемент не сгорел. Если на экране появилась цифра, которая намного больше, то нагревательный элемент вышел из строя. Поможет только замена целой детали – подошвы. Если же у включенного утюга не горит лампочка и не нагревается подошва, то проблема в электрическом шнуре.

Из прибора вытекает вода

Самая частая поломка утюга Philips Smoothcare — вместо подачи пара из него вытекает вода. Данная проблема приводит к тому, что ткань намокает и хуже проглаживается. А если вода вытекла не совсем чистая, например, с накипью, то могут появиться пятна и разводы на одежде.

Причинами данной неисправности могут быть:

• деформация манжетов;
• образование трещины в корпусе отсека для воды;
• неправильная эксплуатация.

Для устранения этой поломки понадобятся новые детали. Если их нет, то придется приобрести новый утюг. Если виной неверная эксплуатация утюга с функцией отпаривателя, то нужно убедиться, что терморегулятор стоит на нужной отметке, при которой происходит достаточный нагрев подошвы, способный превращать воду в пар.

Плохо работает система отпаривания

Если утюг не выпускает пар, то сначала нужно почистить внутренние полости парообразования с помощью специального раствора. Эссенцию можно приобрести в любом хозяйственном магазине либо приготовить самим в следующей пропорции: 1 литр воды на 1 стакан уксуса. Подошву следует положить в посуду с раствором, прокипятить и остудить. Во многих утюгах есть функция самоочистки.

Для того чтобы применить эту функцию, нужно наполнить резервуар водой, установить терморегулятор на максимальную температуру и включить утюг. Затем нужно переждать, пока утюг сам выключится. Делать самоочистку следует после второго выключения утюга.

При нажатии на кнопку самоочистки утюг следует держать над раковиной, потому что из каналов подошвы начинает выходить пар вместе со всей грязью и пылью, находящейся внутри.

Полезные рекомендации для продления службы утюга:

1. Подключать прибор только к заземленной розетке.
2. Регулярно проверять, не поврежден ли электрический шнур.
3. Полностью размотать шнур, прежде чем включить утюг в электросеть.
4. Не прикасаться к сильно разогретой подошве утюга — это травмоопасно.
5. Регулярно очищать утюг от накипи.
6. Не заливать в резервуар для воды уксус, духи, крахмал, химические средства для удаления накипи.

Вот так происходит ремонт утюга Филипс своими руками. Разборка и ремонт — дело не сложное. Даже начинающий электрик может справиться с данными неисправностями.

разбираем, рассматриваем типичные неисправности, устраняем их

Однако, производители против самовольного ремонта, а потому постоянно усложняют систему, чтобы обычному человеку было практически невозможно ремонтировать. Всем изготовителям не выгодно выпускать вечные вещи, выгодней постоянная покупка необходимых в быту приборов. Все же попробуем изучить теорию починки в домашних условиях.

Необходимый инструментарий

Для проведения ремонта позаботимся о некоторых инструментах, они делаются самостоятельно без особых трат. Вот список:

• пара или две отжимников;
• отжимник тайных крепежей;
• недорогой фонарик на светодиодах и увеличительное стекло;
• длинный и узкий отрезок замши, пилочку для ногтей, спирт;
• последний пункт можно заменить грифельной или чернильной резинкой, или отрезом чистой ветоши, спирт обязателен.

Для чего все это нужно рассмотрим далее.

Отжимник

Изготавливают из верхней крепкой оболочки бамбука, его размеры примерно равны толщине палочки мороженного, одно окончание срезают на клин. Часто используют не фиксированное крепление, в сервисниках их снимают специальными клещами. Дома крышки поддевают: зубья защелки имеют двусторонний скос и покидают пазы без поломок. Не рекомендуется снимать крышку на тугих фиксаторах столовым ножом или отверткой, показано на рисунке. Сталь деформирует пластик и может привести крышку в негодность.

Почему нужно использовать бамбук – прочность его верхнего слоя на изгиб больше пластика, на сдвиг же меньше. Отжимник из бамбука при правильных манипуляциях снимет крышку, если провести все неправильно, он деформируется сам, но не испортит покрытие. Для снятия используют пару отжимников, поддевая крышку с двух сторон.

Можно сделать отжимник, срезав на клин пластиковую мешалку для кофе, которую закладывают в кофейные автоматы. Он тонкий и подойдет даже для тонкой щели, бережно уберет усы фиксируемых креплений, не оцарапает их и не сломает ничего внутри прибора.

Фонарик и увеличительное стекло

Маленькие дешевые фонарики со светодиодами светят жестко, откидывая резкие тени. Для нашего ремонта это преимущество, так как это освещение проходит даже в очень небольшие щели, с помощью лупы можно увидеть, что удерживает деталь. Чтобы провести эту операцию, поддевают крышку с проблемой демонтажа, светят туда фонарем и через увеличительное стекло смотрят, что ее удерживает.

Как снимать защелки

Оптимально найти схему демонтажа в сервисной книге, но зачастую их там просто нет. Стандартной схемы разборки не существует, так как каждая торговая марка придумывает свои секретные защелки. Причем разниться они могут даже в разных моделях одной ТМ. В книге на этот счет сказано: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на ее работоспособность». Это как раз относится к скрытым крепежам, их придется выискивать самостоятельно.

К слову, западные производители плавно уходят от изготовления конструкций, которые при самостоятельной починке можно только еще больше изломать. А вот азиатские компании упорно ему следуют. Например, в некоторых китайских изделиях носовой фиксирующий винт находится не за крышкой горловины залива, а за кнопками разбрызгивания воды и пара.

Светим и смотрим. На рисунке выделено зеленым – это не защелка, а шип в пазу. Сама защелка находится с обратной стороны. Для разбора снимают кнопки:

• подаем кнопку вперед;
• просовываем с задней части тонкий отжимник;
• отжимаем защелку;
• зажимник на исходной позиции, кнопку поднимаем вверх сколько идет, при этом мы услышим негромкий щелчок зуба, означающий, что он вышел из паза;
• поддерживаем кнопку от падения, вынимаем поджимник;
• продолжаем поддерживать, двигаем вперед под углом, выворачивая шип из паза;
• повторяем все манипуляции со второй кнопкой.

Фасонный крепеж

Крепеж в европейских моделях зачастую под обычную крестовую отвертку или шестигранник. Если нет подходящего шестигранника, покупать его не нужно, отвернуть такой зажим можно обычной плоской отверткой с жалом подходящего размера. Она же подходит для винтов со шлицем трилистник, любимого китайскими изготовителями. Но сильно зажимать отвертку не следует, так как боковой зажим создается значительный и винт может заклинить в резьбе. Если крепеж закручен очень плотно, его вынимают несколькими резкими проворачиваниями, помещая инструмент в разные пары пазов.

Хуже обстоят дела с болтом на рисунке справа – шлиц TORXX, здесь помогут ножницы или пинцет, если крепеж болтается в своем гнезде. Проще всего провести операцию мелкими плоскогубцами-утконосами или бокорезами, но последние оставят следы на перемычке шлица. Самому крепежу ничего не сделается, но если придется в следующий раз обратиться в сервис, опытный мастер увидит, что неквалифицированный человек пытался получить доступ в нутро прибора, и использует этот повод, чтобы увеличить стоимость ремонта.

Устройство утюга с паром

Чтобы проще было найти все секретные винтики, внимательно изучим устройство утюга с подачей пара. Его стандартная схема приведена ниже:

Ударное отпаривание перегретым паром устанавливают не во все модели, эффект от нее есть только при наличии максимального положения регулятора – три точки. В дорогих моделях с ударным паром помпа для подачи пара блокируется, когда указатель регулятора установлен на меньшие положения. Это прописано в инструкции, которою мало кто читает. При отсутствии парового удара нужно установить регулятор на максимум, это может решить проблему.

Нововведение в электронной части – отключение ТЭНа при изменении положения подошвы. Когда прибор поставлен вертикально специально или вследствие падения, нагрев отключается модулем позиционной защиты. Именно эта часть стоит на втором месте по поломкам в качественных моделях, на первом месте стоит образование накипи, что будет рассмотрено далее. Обе поломки зачастую подпадают под категорию самостоятельного ремонта.

Как отпаривают китайцы

Рассмотрев подошву утюгов из Китая разных категорий, можно увидеть, что у большинства моделей форсунки капельного увлажнения не настоящие. На поверку оказывается, что при капитальном нагреве можно получить паровой удар, зажав кнопку пара, в том же положении регулятора от кнопки с капельками появляется мягкий пар, чтобы получить капельное увлажнение, зажимают сразу обе.

Электрическая схема утюга

Реле КМ и датчик расположения в пространстве SK – позиционная защита. Здесь же зачастую можно найти индикатор включения, неонку, не светодиод. Защита может выключаться, что не отразится на работе утюга для потребителя, но светодиодный индикатор тоже не будет работать, а это уже составляет неудобство в пользовании. Отключаем защиту частями, сохраняя его функциональность.

На картинке прописаны цифры с индексами – это последовательность действий при прозванивании «горячей» и «холодной» цепи мультиметром: один щуп с крокодилом цепляют на штырь с вилкой сети, вторым проходят по позициям. Встретятся обе прозвонки на контактах реле КМ. В нормальном состоянии контакты КМ не замкнуты: если прибор подключен к сети, контакты терморегулятора КМ тянут, замкнутые контакты подают ток на ТЭН. Неисправность непосредственно позиционной защиты выключает ТЭН по принципу избыточной безопасности. Для мастера без соответствующего опыта этот факт может стать ребусом.

Может статься так, что при перезвонке обнаружится отсутствие контакта в соединительном колпачке. В такой ситуации поможет только перекус проводов и заделка их заново в новый.

Термозащита (термичка)

Предохранитель от перегрева включается в работу, если температурный порог подошвы уходит за 240 градусов или по ТЭНу проходит ток указанного значения. Подбирают новый предохранитель по току и мощности агрегата:

• 2200 Вт – 25 А;
• 1500 Вт – 16 А;
• 1000 Вт – 10 А;
• 600 Вт – 6.3 А.

Термозащиту подбирают с запасом, 220 В эффективный показатель напряжения в сети, амплитудное – 220 В х 1,4 = 308 В. Полупериод частоты длится 50 Гц 10 мс, термичка срабатывает 4-5 мс. В ситуации скачка тока до порога 245 В может испортиться термичка на рабочий ток ТЭНа в полностью рабочем устройстве.

Предохранители представлены в трех модификациях – разовые, подлежащие восстановлению и восстанавливающиеся самостоятельно. Первая оплавляется при аварийной ситуации, во избежание порчи других деталей ее ставят в диэлектрически стойком к температурам рукаве, чаще всего он выполнен из стеклоткани. В противном случае может пробить сетевое напряжение на подошву. Во втором случае есть биметаллическая пластина с напряжением, она перещелкивается и отключает контакты. Чтобы вернуть все в рабочее состояние ее отжимают через специально оставленное окошко, жмут чем-то острым до щелчка. Третий вариант возвращает пластину в исходное положение сам, когда оборудование остынет. Такие термички идут в паре с регулятором температуры и всегда комплектуются токовым предохранителем.

Терморегулятор

Регулятор температуры подошвы относится к основным жизненно важным деталям и потому чаще всего ломается. Это основанное на механическом действии триггерное устройство, функционирующее за счет биметаллической пластины. Ни имеет ничего общего с регулятором температуры в холодильнике. Сходство только в наличие триггера, конструкция же совсем иная. Работает по такому принципу:

1. Запчасть с движущимся контактом зафиксирована на статичном участке перекидной пружиной. Когда контакты замкнуты, на ТЭН подается напряжение. Сжатие пружины устанавливается с помощью специальной ручки на корпусе.
2. Обратная сторона контакта объединена с диэлектрическим штоком-толкателем, оборудованным биметаллической платиной.
3. Последняя деталь деформируется от нагрева и воздействует на подвижный контакт посредством штока, это воздействие продолжается до пересиливания пружины.
4. Пружина перебрасывает контакты и разводит их.
5. Происходит отключение ТЭНа, подошва снижает температуру.
6. Пластина постепенно возвращается в свое положение, когда давление на пружину уменьшается, ее перекидывает обратно и регулятор становится в стартовую позицию.

ТЭН набирает температуру, цикл идет заново. В старых моделях и части новых регулятор сконструирован с незафиксированным коромыслом – 1 на рисунке.

В структуре есть существенные минусы – четыре выгорающих контакта и большое колебание температуры между срабатыванием и отбрасыванием регулятора в стартовую позицию. Данная конструкция дополняется калибровочным винтом под ручкой, его подкручивают при избыточном наборе температуры утюгом или выкручивают, если греет слабо. Чтобы достать калибровочный винт, снимают ручку температурного регулятора. Она посажена на трение на ось, в корпусе зафиксирована лапками на распорке. Для снятия ее поворачивают до минимального значения до упора и затем тянут на себя.

В большей части моделей есть унифицированные регуляторы температуры с двойной системой подпружинивания – 2 на картинке. Он работает с высокой точностью и подрегулировки ему не нужны. Слабые точки – как и в выше описанном случае контакты, будет рассмотрено ниже. Обозначенный голубым керамический шток, в некоторых случаях он дает трещину. Длина его 8 мм, на замену делают деталь из резистора МЛТ-0,5 Вт, 2 на картинке. Обрезают его выводы до 1,5-2 мм, снимают слой краски дихлорэтаном или ПАВ-смывкой, проводниковый слой убирают с помощью наждачки. При показателе сопротивления от 620-680 кОм устанавливают так, краска сгорит без чада и запаха. Но подошва будет пробивать и пощипывать руку. Еще более неприятная ситуация – уменьшение сопротивления, если на резисторе есть незащищенный проводящий ток, а ток утечки увеличится на несколько позиций.

Случается в регуляторе трескается шайба-вставки. На замену изготавливают из фторопласта, картинка 2б.

Очистка контактов

Иногда рекомендуют очищать контакты наждачкой, но это не верно, по проводам проходит большое напряжение, чистка таким методом уменьшает срок перед обгоранием. В нынешних моделях контакты используют тонкостенные штампованные, они выгорают полностью. Для очистки берем пилочку для ногтей, оборачиваем смоченной в спирте замшей, засовываем между контактами и трем, пока на замше не будут оставаться нагарные следы. Или вырезать узкий клинышек из чернильного ластика, очистить им, а потом пройтись таким же клинышком, но из ластика для карандашей. В конце процедуры берем все ту же пилочку, обматываем ветошью в спирте и снимаем ею частицы ластика.

Случается так, что утюг греет максимально, изменение положения ручки регулятора и калибровочный винт на ситуацию не влияет. Этот симптом говорит о спайке контактов. Поможет только замена.

Как разобрать утюг

Стандартная разборка проводится по следующей схеме:

• демонтируем температурную ручку;
• убираем заднюю крышку, иногда вместе с верхней;
• за ней контактную колодку;
• верхнюю крышку;
• корпус;
• кожух регулятора температуры, если такой имеется.

Теперь нутро можно осмотреть и ремонтировать. Каждый этап предусматривает нюансы при демонтаже. Отдельно будут рассматриваться некоторые из них на примере изделий западных компаний, сейчас опишем общие нюансы.

Задняя крышка

Только она имеет крепеж винтом или несколькими. Они могут располагаться внизу парой. Здесь есть два варианта – единая задняя и верхняя крышка или отдельные. Первый вариант предусматривает прямую ручку, тогда крышки убирают подталкиванием пальцами назад, крепление осуществляется горизонтальными осями в продольных гнездах.

В случае отдельных крышек задняя крепится на одном или двух винтах, здесь тоже есть два варианта: задняя крышка заподлицо с корпусом или внакладку. Если заподлицо, то ее тащат за нижнюю часть на себя, в ее верхней части есть крепление шипами в пазах, они вывернуться и крышка достанется. Вторая ситуация относится только к креплениям на один винт в середине. Если винт выкручен, а крышка не двигается и не тянется за них, значит, она зафиксирована двойными шипами в пазах – снизу и сверху. Подталкиваем ее вверх, освобождаем нижние шипы, затем тянем вниз, выворачивая из пазов верхние.

Колодка

После демонтажа задней крышки обнаружится контактная колодка, она сама по себе является очагом поломок. В моделях разной стоимости она бывает самой простой винтовой, проводят замену сплавленной на пропиленовую. Не ставят полиэтиленовые и ПВХ, так как они не выдержат температур.

Самая надежная конструкция – с накидными клеммами – 2 на рисунке, выкручивают 2 винта хомута шнура сети и пару винтов крепления непосредственно колодки. Прозваниваем сетевые провода на относящиеся к ним гнезда колодки, если этого не происходит, требуется замена колодки или установка на провода накидных клемм. Перемонтировать провода во врубную колодку не получится.

Верхняя крышка

Неровная установленная вверху крышка закреплена на защелках, но не зафиксирована. Снять ее можно двумя отжимниками, рассмотренными выше, процесс стартует с заднего края, если не получается, беремся с переда.

Позиционная защита

Большинство моделей имеет модуль позиционной защиты под корпусом. Здесь слабое место – датчик положения. Чаще всего он представляет собой коробочку из пластика – на рисунке указано красными стрелками, всегда там есть пара выходов. Датчик положения надежно прикрыт крышкой или замазан сверху компаундом, он легко сковыривается.

Определить поломку не сложно: агрегат не включается, но небольшая болталка заставит кратковременно заработать и опять отключиться. Внутри датчика можно найти парочку контактов и ролик из металла в плотном и загрязненном покрытии. Изначально это чистый и бесцветный силикон, но появляющаяся от реле искра способствовала видоизменению. В итоге нагар мешает ролику замыкать контакты и двигаться как положено.

Испортившуюся смазку снимают столовым уксусом, ролик без смазки пускать в работу не рекомендуется. Во время использования прибор будет нагреваться бессистемно, реле хлопать, срок службы датчика значительно уменьшится. Если нет силикона, можно использовать машинное масло, этот вариант даже лучше, так как оно стойко переносит грязь и не воспринимает искры. Перед нанесением обтирают датчик спиртом, на масленку помещают иглу от шприца, аккуратно наносят масло, не пачкая стенки. После всех манипуляций крышку фиксируют обратно любым суперклеем, жирные стенки не склеятся.

Фирма Браун и некоторые иные пускают сигнал датчика положения через микросхему, где он обрабатывается. В такой конструкции лучше оставить ролик без смазки.

Еще одна вероятная неисправность – сгоревшие контакты или обмотка на реле, в такой ситуации вообще не будет происходить включение. Чтобы проверить модуль, его извлекают и подают на обмотку рабочее напряжение постоянного или переменного тока, эта цифра прописана на корпусе – зеленая линия. Услышим щелк и тестер определит замыкание. Если этого не произошло – нужна замена реле.

Если сомнения относительно прописанных на реле данных, меряют сопротивление. Если ток обмотки в данном напряжении составляет от 80-100мА, не пускают на обмотку. Проводят проверку реле от регулируемого питания. Чаще всего рабочее напряжение до 24 В.

Позиционная защита не важный элемент. Чтобы откинуть ее и оставить индикацию ТЭНа, выпаивают белый провод, делают соединение с коричневым, либо выпаивают и соединяют красный. Реле иногда начинает издавать щелкающие и дребезжащие звуки, выпаиваем его тоже.

Корпус

Когда демонтирована задняя крышка и контактная колодка, увидим фиксирующие корпус шипы в пазах – внизу рисунка. Могут там быть и винты, пока не снимаем, так как может быть еще пара винтов, удерживающих корпус в районе носика.

Уже было рассмотрено, как прячут винты китайцы, у других производителей их нужно искать под крышкой горловины залива. Когда верхняя крышка будет демонтирована, горловина останется на месте. Чтобы снять горловину, поднимаем лючок залива и убираем крышку с помощью отжимника, увидим винты на носу – верхняя часть картинки.

Далее демонтируется корпус утюга и убирается с помпами, видим все неисправности, приводящие к отсутствию пара, поступление воды внутрь, из-за чего утюг кидается искрами, шумит и пробивает. Это могут быть отложения солей в патрубках и клапанах или трещины в трубках. Подклеивать трубки нельзя, так как при условии высоких температур это неэффективно. Для начала чистим систему подачи воды от накипи. В ниппелях делаем это раствором лимонной кислоты в пропорции 1 ч. л. на стакан. Складываем лопнувшие трубки, надеваем куски термоусаживающей трубки, нагреваем с помощью бытового фена.

Проблемы разных торговых марок

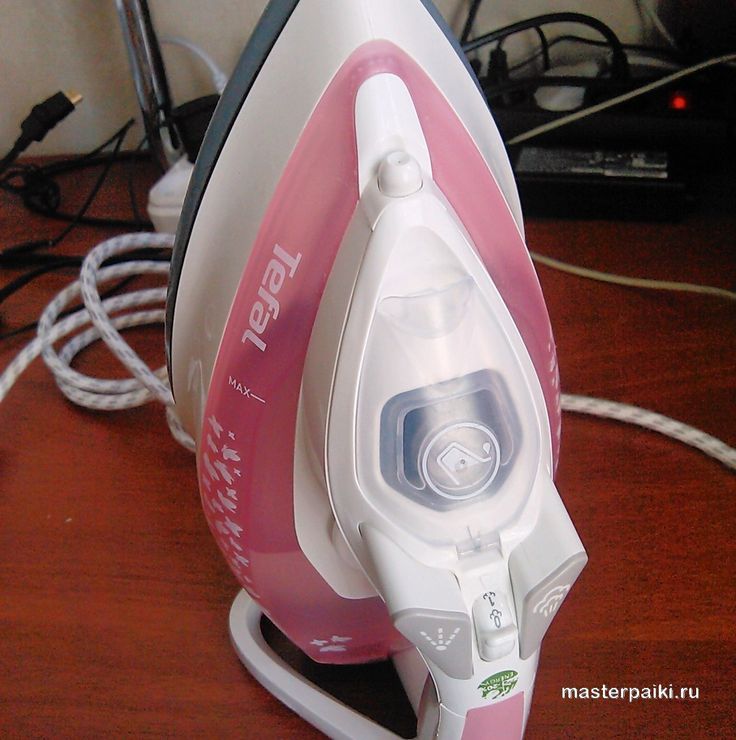

Тефаль

Есть индивидуальные нюансы. Корпус демонтируется с верхней крышкой. Носовой винт под крышкой дозатора воды (слева и в центре на картинке), он просматривается через полупрозрачный пластик. Для доступа к помпам убирают верхнюю крышку на демонтированном корпусе. Винт находится за кнопками – правая часть картинки, для снятия крышки его убирают.

Данная торговая марка лидирует по производству утюгов без провода. Изделия трех видов: контакты расположены на площадке, подошва аккумулирует тепло, шнур отстреливает. Первый и второй варианты можно ремонтировать самому, третий может ложно казаться неисправным.

Шнур выбрасывает толкатель, работающий от не относящегося к системе триггерного механизма с индивидуальной биметаллической пластиной. Если кажется, что температура уже упала, а шнур обратно не вставляется, может оказаться, что прибор просто недостаточно остыл. Ждем пока опустится температура, пробуем снова поставить, устанавливаем регулятор на высокую температуру и ждем отстрела. Система не очень удобная, потому не раскупается.

Филипс

Отличительная черта ТМ Филипс – двойной корпус. Популярная модель Азур демонтируется по стандартной схеме – А на картинке, разница в размещении фиксаторов задней крышки – пара винтов в нижней части. Под декоративным слоем с помпами найдем внутренний защитный кожух с защитой – Б на картинке, далее уже располагается массивная подошва, по сути, третий корпус, на котором терморегулятор и термичка – В на рисунке.

Бош

По своей конструкции являются типичной, разбираются проще простого: сзади крышка на 1 винте без хитрых креплений. Для демонтажа выворачивают винт и тянут назад вводный шланг шнура сети — на рисунке, крышка снимется совместно с шарниром, далее разборка идет как обычно.

Браун

Неистребимый грех этих приборов – бак парогенератора с тонкими стенками из оцинкованной стали и крепеж кожуха регулятора с отгибаемыми лапками из того же материала. Он очень хорошо ржавеет, ремонтировать это бессмысленно.

Возвращаем пар

Дорогие и дешевые модели подвержены образованию накипи. Очистить ее без разборки резервуара проблематично, делать, как показано на рисунке, категорически нельзя – хозяева кипятят свой утюг в сковороде с уксусом.

Уксусная кислота будет парить на пластик, делая его хрупким, она разъедает шероховатую поверхность никеля на подошве, тефлоновое покрытие отслаивает. Для проведения правильной очистки прибор разбирают до подошвы, как на видео.

Выше уже было сказано, что для удаления накипи в утюге лучше брать лимону кислоту. Перед чисткой контакты ТЭНа и втулки из керамики плотно обматывают качественной мягкой изолирующей лентой в 3-4 слоя или термоусаживаемой лентой.

Накипь из форсунок прочищают зубочисткой. В конце процедуры щедро промывают систему чисто водой сверху вниз, заливая в бак генератора пара. Только такая процедура даст гарантию службы утюга.

Разборка парового утюга Philips EasySpeed ​​2100 Вт

• Утюг для спины
• Редактировать
• Полный экран
• Опции

• История
• Скачать PDF
• Перевести
• Встроить это руководство

Автор: Рик (и еще один участник)

• Избранное: 1
• Завершено: 10

Сложность

Умеренная

Шаги

13

Требуемое время

30 минут

Секции

1

• Разборка парового утюга Philips EasySpeed ​​2100 Вт 13 шагов

Флаги

1

• Утюг для спины
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Введение

Паровой утюг — это устройство, которое позволяет нам гладить одежду, чтобы избавиться от складок. Первое известное использование утюга было в Китае, где они использовали горячий металл, чтобы «гладить» свою одежду. Генри У. Сили в 1882 году изобрел первый электрический утюг, что привело к развитию нынешнего парового утюга. Повседневное устройство, чтобы наша одежда всегда выглядела опрятно и аккуратно.

Особая благодарность всем участникам этого проекта:

— Рик Камикура

— Хан Сан Рю

— Тевин Риллера

— Калвин Чунг

1. • Паровой утюг до разборки.

   • Модель №. — Паровой утюг Philips EasySpeed ​​2100 Вт

   Редактировать

2. • org/HowToDirection»>

     Снимите регулятор температуры с утюга для одежды, поддев его долотом

   • Будьте осторожны при этом, так как циферблат может сломаться под действием силы.

   Редактировать

3. • Вытяните кнопку спрея и пара из утюга. Это должно быть в состоянии сделать через немного силы.

   • Совет: если он не выходит легко, немного покачайте, чтобы вытащить кнопки.

   • org/HowToDirection»>

     Старайтесь не перекручивать кнопки слишком сильно, так как они могут сломаться от чрезмерного усилия.

   Редактировать

4. • Снимите заднюю пластиковую часть утюга для одежды, осторожно поддев ее долотом.

   • Предупреждение: поскольку эта деталь довольно хрупкая, она может легко сломаться на этом этапе.

   • На втором изображении показано, как выглядит снятая задняя крышка.

   Редактировать

5. • org/HowToDirection»>

     С помощью небольшой булавки осторожно выньте резиновую заглушку, которая используется для предотвращения ржавчины находящегося под ней экипажа.

   • Затем с помощью отвертки выверните винт под заглушкой. После этого вы сможете снять верхнюю часть утюга для одежды.

   Редактировать

7. • После выкручивания винта на предыдущем шаге осторожно потяните верхнюю часть утюга в стороны.

   • org/HowToDirection»>

     Теперь кожух следует снять с подошвы.

   • 901:50 На втором фото показано, как должно выглядеть после выполнения этого шага.

   Редактировать

8. • С помощью отвертки выверните винт, скрепляющий подошву и крышку корпуса для нее.

   • На каждом конце нижней пластины должно быть по 2 винта.

   • На втором рисунке показано, как будет выглядеть подошва после выполнения этого шага.

   Редактировать

9. • Затем удалите 2 винта, которые крепят контактные планки подошвы.

   • Расположение 2 винтов выделено на рисунке 2.

   Редактировать

10. • Осторожно подденьте верхнюю часть корпуса, чтобы открыть печатную плату.

    • Кожух может быть трудно снять, используйте плоский инструмент, такой как долото или отвертка с плоской головкой, в качестве рычага, осторожно приподняв кожух

    Редактировать

11. • org/HowToDirection»>

      Извлеките печатную плату из корпуса.

    • Примечание. Печатную плату нельзя снимать вместе с проводкой утюга, так как это представляет опасность.

    • Примечание. Печатная плата имеет прозрачный пластиковый корпус, который можно легко отсоединить от платы.

    Редактировать

12. • Вытяните переключатель настроек утюга для одежды, это очень просто, так как он не удерживается на месте никакими застежками.

    Редактировать

13. • Осторожно отрежьте синий кожух, закрывающий форсунку.

    • Это довольно сложно, так как шарниры маленькие, идеально подходит для использования тонкого плоского предмета, чтобы поддеть его.

    Редактировать

14. • Это полностью разобранный паровой утюг Philips EasySpeed ​​2100 Вт со всеми деталями, разложенными/маркированными

      .

    Редактировать

Почти готово!

Хотя разобрать паровой утюг Philips EasySpeed ​​2100 Вт было несложно. В нем есть много мелких застежек, которые рекомендуется использовать в пакетах с застежкой-молнией, чтобы снизить риск потери детали. Также отмечается, что проводка не может быть удалена из-за угрозы безопасности.

Заключение

Хотя разобрать паровой утюг Philips EasySpeed ​​2100 Вт было несложно. В нем есть много мелких застежек, которые рекомендуется использовать в пакетах с застежкой-молнией, чтобы снизить риск потери детали. Также отмечается, что проводка не может быть удалена из-за угрозы безопасности.

Отменить: я не завершил это руководство.

10 других людей завершили это руководство.

Прилагаемые документы

• ПЛАКАТ ДЛЯ PHILIPS-IRON.pdf

  PDF — 23,02 мб

  Посмотреть

Автор

с 1 другим участником

Значки: 8

+5 еще значков

Просмотр статистики:

За последние 24 часа: 35

За последние 7 дней: 274

За последние 30 дней: 1,012

За все время: 21,021

Как разобрать модели утюга Phillips, Scarlet, Bosch, Brown

Утюг – неотъемлемый атрибут каждого дома, без которого трудно представить жизнь человека. Нередко бывают случаи, когда требуется самостоятельная разборка и мелкий ремонт без необходимости посещения сервисного центра. В этих случаях вам понадобятся знания о том, как разобрать утюг.

Содержание

• 1 Устройство
• 2 Работы по разборке
• 3 Безопасность при работе

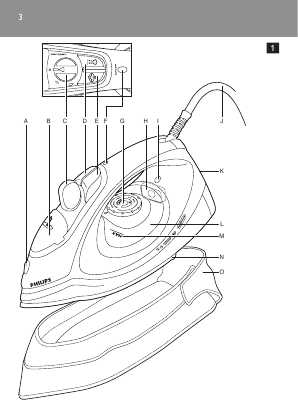

Устройство

Для самостоятельного ремонта утюга необходимо понимать его устройство. Разберем внутренние детали устройства на примере модели от компании Vitek. Следует отметить, что конструкция всех утюгов примерно такая же, как и у . Он:

• Подошва из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).
• Корпус из термостойкого пластика, отделенный от подошвы теплоизоляционной прокладкой.
• Ручка, встроенная в резервуар для воды.
• Шнур питания.

Утюг

Это детали всех современных утюгов.

Работы по разборке

Несмотря на небольшие габариты устройства, разобрать его не так просто, как может показаться на первый взгляд. Дело в том, что застежки находятся под декоративной накладкой в ​​труднодоступных местах.

Защелки застежек изготовлены из пластика, и чтобы их не сломать, разбирать утюг следует с максимальной осторожностью и спокойствием.

Как правильно разобрать утюг от Philips? Порядок выполнения работ рассмотрим на примере аппарата фирмы Браун. Дело в том, что конструкции этих двух утюгов одинаковы, поэтому их разборка осуществляется по единой схеме . Прежде чем приступить к разборке, необходимо подготовить инструмент, а именно крестовину и плоскую отвертку. Демонтажные работы выполняются в следующем порядке:

1. С помощью отвертки открутите два болта крепления задней крышки.

2. Снимается центральная накладка, идущая от задней стенки к регулятору. Он поддевается плоской отверткой и легко снимается.

3. Убрана ручка регулировки температуры. При снятии рукоятки нужно быть осторожным, так как есть пружина (для храповика), важно ее не потерять.

4. Далее снимаем блок управления с разъемом ТЭНа.

5. Индикатор удаляется вместе со шнуром питания. Корпус индикатора крепится на двух защелках к корпусу утюга. Для извлечения понадобится длинная отвертка, которой по очереди отгибаются защелки, и снимается индикатор.

6. Далее снимаем всю электрическую часть, просто оттягиваем ее назад, приложив небольшое усилие.

7. Снимается крышка дозатора воды, за которой находится крепежный винт. Он откручивается крестовой отверткой.

8. На задней части две защелки крепления крепления отсоединяются, а подошва снимается.

9. После выполнения дефектовки сборка производится в обратном порядке.

Это простой метод разборки утюга. Главное иметь немного времени и терпения. Кстати, такая процедура разборки подходит и для утюга Bosch.

Только полностью разобрав устройство, вы сможете устранить возникшую неисправность.

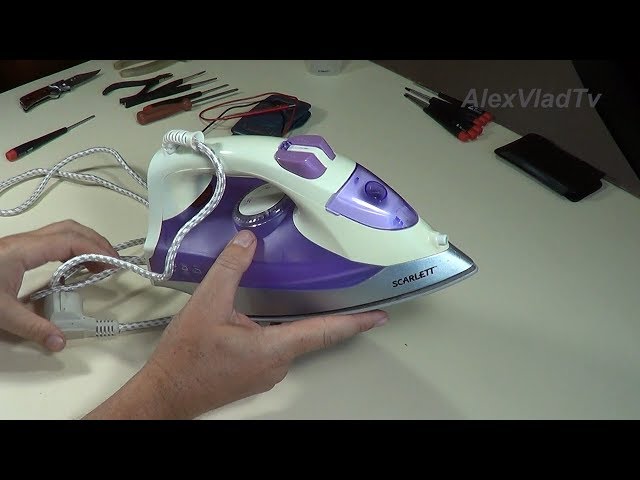

Также нужно подумать, как разобрать алый утюг. Принцип разборки в этом случае немного отличается от предыдущих моделей. Последовательность действий следующая:

1. С помощью ножа или ножниц снимите защитный колпачок в задней части устройства, за которым находится крепежный винт.

2. Головка винта имеет специфическую форму, для откручивания которой не подходит ни крестовая, ни плоская отвертка. При отсутствии специального инструмента можно воспользоваться ножницами. Рекомендуется заменить винт на новый, с формой головки отвертки.

3. Далее снимаем крышку, закрывающую отверстие для залива воды, и крестовой отверткой откручиваем болт.

4. Снимается верхняя часть ручки и задняя крышка, за которой спрятаны контакты подключения шнура питания. После этого откручиваем оставшиеся винты.

5. Ручка термостата снимается с помощью лезвия ножа и небольшого физического усилия.

6. Далее снимается облицовочная часть утюга.

7. С помощью крестообразной отвертки откручиваются оставшиеся винты и снимается основание.


Вот собственно такие действия и производят самостоятельную разборку современного парового утюга.

Безопасность при работе

При разборке не следует забывать о мерах безопасности, т.к. это электрическое устройство, контактирующее с водой, что значительно увеличивает его опасность. Перед началом работы отключите его от сети и слейте воду. Если есть серьезные проблемы в электрической части, то следует отнести в сервисный центр к специалистам.

Также интересно:

Новости технологий:

В продолжение темы:

Рекомендуем сервисный центр по ремонту бытовой техники

Полный список услуг

Расчет расхода
электроприборы

Вычислять

Калькулятор расчета
мощность нагревателя

Вычислять

Калькулятор расчета
кондиционер

Вычислять

Новый

/

Читать

Ваше мнение

Хотели бы вы видеть интернет-магазин на ru. techinfus.com?

• Да
• Не

Загрузка…

Обзоры технологий

Рейтинги технологий

Калькулятор
расчет
электричество

Вычислять

Поддержка и обслуживание утюгов | Philips

Условия поиска

Корзина

В вашей корзине нет товаров.

{{#each curatedBundle.items}}
• {{#if miniCartProductpath}} {{/if}} {{#if miniCartProductpath}} {{/if}}

  {{#if miniCartProductpath}} {{/if }}

  {{#iff curatedBundleQuantity ‘gt’ ‘1’}} {{curatedBundleQuantity}} x {{/iff}} {{#if familyName}} {{familyName}} {{/if}} {{#if descriptor}} {{descriptor}} {{/if}}

  {{#if miniCartProductpath}} {{/if}}

{{/each}} {{#if isPersonalizedBundle}}

{{#if curatedBundle. price}}

{{curatedBundle.price}}

{{curatedBundle.discountPrice}}

{{/if}}

{{/if}} {{#if isSubscriptionBundle}}

{{#if curatedBundle.displayPrice}}

{{curatedBundle.displayPrice}}

+{{curatedBundle.displayRecurringCharge.totalFormattedValue}} / {{curatedBundle.ratePlanDuration}} 5 {{curatedBundle.ratePlanDuration}}

{{/if}} {{/if}} {{#if isBundle}} {{#каждый пакет}}

{{/each}} {{/если}} {{#if isSingleItem}}

{{/if}} {{/each}}

{{#iff cart.attributes.pricing.orderDiscountNoDelivery.value ‘gt’ 0}}

Рекламная скидка: — {{cart.attributes.pricing.orderDiscountNoDelivery.formattedValue}}

{{ /iff}}

Стоимость доставки: {{#iff cart.attributes.pricing.totalDelivery.value ‘gt’ 0}} {{cart.attributes.pricing.totalDelivery.formattedValue}} {{else}} БЕСПЛАТНО {{/iff}}

Итого: {{cart.attributes.pricing.total.formattedValue}}

{{/if}} {{#if price.formattedValue}}

{{price. formattedValue}}

{{/if}}

Поиск продукта

Поиск по номеру продукта.

Условия поиска

{{/if}}

{{fields.ISS_TITLE}}

Результаты поиска для {words} ({number} products)

Мы нашли более 1 продукта.

Пожалуйста, выберите модель по последним 2 цифрам номера продукта, например, RQ1280/21.

Номер модели (по возрастанию)

Номер модели (по убыванию)

Год выпуска (по возрастанию)

Год выпуска (по убыванию)

Вернуться ко всем продуктам

{{product.productTitle}}

{{ctnWithMarkTag product.dtn}}

{{#if productionYear}} {{productionYear}}-{{productionMonth}}-{{productionDay}} {{else}} — {{/if}}

Найти картриджи для защиты от накипи и другие детали



Ищете запасные части для своего утюга?

Поиск продукта

Поиск по номеру продукта.



Условия поиска

{{/if}}

{{fields.ISS_TITLE}}

Результаты поиска для {words} ({number} products)

Мы нашли более 1 продукта.

Пожалуйста, выберите модель по последним 2 цифрам номера продукта, например, RQ1280/21.

Номер модели (по возрастанию)

Номер модели (по убыванию)

Год выпуска (по возрастанию)

Год выпуска (по убыванию)

Вернуться ко всем продуктам

{{product.productTitle}}

{{ctnWithMarkTag product.dtn}}

{{#if productionYear}} {{productionYear}}-{{productionMonth}}-{{productionDay}} {{else}} — {{/if}}

Найти картриджи для защиты от накипи и другие детали



Ищете запасные части для своего утюга?

Найдите ответы в социальных сетях?

У вас есть вопрос, не связанный с продуктом?


Здоровый образ жизни начинается здесь. Зарегистрируйтесь, чтобы получить удовольствие:​

Приветственный подарок в размере 10 фунтов стерлингов*

Советы и статьи о здоровом образе жизни – спокойный сон, уход за кожей и многое другое.

Имя

Фамилия

*

Адрес электронной почты (обязательно)

Я хочу получать рекламные сообщения о продуктах, услугах, мероприятиях и рекламных акциях Philips, основанные на моих предпочтениях и поведении. Я могу легко отписаться в любой момент!

Помощь с онлайн-заказом

Нажав на ссылку, вы покинете официальный веб-сайт Royal Philips Healthcare («Philips»). Любые ссылки на сторонние веб-сайты, которые могут появляться на этом сайте, предоставляются только для вашего удобства и никоим образом не представляют собой какую-либо принадлежность или одобрение информации, представленной на этих связанных веб-сайтах. Philips не делает никаких заявлений и не дает никаких гарантий в отношении каких-либо сторонних веб-сайтов или содержащейся на них информации.

Я понимаю

Вы собираетесь посетить страницу глобального контента Philips

Вы собираетесь посетить веб-сайт Philips USA.

Наш сайт лучше всего просматривать с последней версией Microsoft Edge, Google Chrome или Firefox.

Ремонт электрического утюга | Как ремонтировать мелкую бытовую технику

Искать ВСЕ ремонты:

Да, люди делают до сих пор железо. В этом руководстве Fix-It по ремонту электрического утюга рассказывается, как работает электрический утюг, что часто выходит из строя, как определить проблему с электрическим утюгом и какие детали и инструменты вам потребуются для ее устранения. Затем в нем даны простые пошаговые инструкции о том, как чистить утюг, как обслуживать паровой и распылительный механизм утюга и как чистить металлическую подошву. В этом Руководстве по ремонту также упоминается ремонт электрического шнура и ремонт блока управления прибором для получения дополнительной информации о конкретном ремонте.

Как работает электрический утюг?

Будь то простой утюг без излишеств, беспроводная модель, компактный дорожный утюг или электронный утюг с множеством функций, все паровые утюги работают одинаково. Они разглаживают складки на ткани с помощью влаги, давления и тепла. Когда паровой клапан закрыт, утюг работает всухую. Когда паровой клапан открыт, вода капает в нагретую паровую камеру, откуда выходит в виде пара через вентиляционные отверстия в подошве. Рабочая поверхность утюга, подошва, может быть из простого металла или покрыта легко очищаемым антипригарным материалом.

Что может пойти не так с электрическим утюгом?

К счастью, в хорошо сделанном утюге мало что может пойти не так. Большинство ремонтов связано с неисправными шнурами, поврежденными ручками и минеральными отложениями, которые мешают паровым утюгам. Проблемы с электронными компонентами утюга должны решаться в авторизованном сервисном центре. Как правило, более экономично заменить, чем ремонтировать утюг с внутренними проблемами. Обратитесь к руководству пользователя вашего утюга, чтобы узнать рекомендации производителя по очистке, какую воду использовать и советы по хранению.

Наконечник Fix-It

Системы умягчения воды добавляют минералы, которые могут повредить электрический паровой утюг и вашу одежду, поэтому не заполняйте утюг смягченной водой. Вместо этого используйте фильтрованную или дистиллированную воду.

Как определить неисправность электрического утюга?

Как и в случае со многими мелкими бытовыми приборами, регулярное техническое обслуживание существенно влияет на бесперебойность работы вашего электрического утюга. Даже в этом случае всякое может случиться.

• Если утюг не нагревается, убедитесь, что в розетке есть питание, проверьте электрический шнур и термостат (см. Руководство по ремонту устройств управления), при необходимости замените.
• Если утюг нагревается, но плохо подает пар, осмотрите подошву и очистите вентиляционные отверстия (см. ниже) и смойте отложения из паровой камеры (см. ниже).
• Если утюг производит слишком много или слишком мало тепла, проверьте электрический шнур. Также проверьте и, при необходимости, отрегулируйте калибровку термостата (см. Руководство по ремонту устройств управления прибором).
• Если утюг не распыляет должным образом, проверьте и очистите сопло (см. ниже).
• Если утюг протекает или брызгает, очистите отверстия для выпуска пара, сопло и бак.
• Если утюг прилипает к ткани, очистите или отремонтируйте подошву. Если утюг оставляет пятна на ткани, очистите подошву, очистите резервуар с помощью имеющегося в продаже чистящего средства и используйте дистиллированную или фильтрованную воду.

Внимание!

Аккуратно гладьте вокруг пуговиц, молний и других насадок или украшений, которые могут поцарапать подошву.

Что нужно для ремонта утюга?

В крупных хозяйственных магазинах могут быть запасные части для электрических утюгов популярных марок. Кроме того, вы можете получить их у производителя или поставщика послепродажного обслуживания. Инструменты для обслуживания и ремонта, которые вам понадобятся для ремонта электрического утюга, включают в себя:

• Отвертки
• Зубочистки или ершики для труб
• Швейная игла
• Коммерческий раствор для чистки электрического утюга или уксус и вода
• Очиститель подошвы или пищевая сода и вода
• Стальная вата
• Наждачная шкурка
• Металлическая кастрюля

Каковы шаги по ремонту электрического утюга?

Получите доступ к внутренним частям электрического утюга, сняв заднюю панель крышки. Некоторые утюги имеют уникальные застежки, чтобы вы не могли их открыть. Обратитесь в местный хозяйственный магазин за подходящей отверткой.

Чистка электрического утюга:

1. Перед очисткой отключите утюг от сети и убедитесь, что он остыл.
2. Используйте зубочистку или ершик для чистки труб, чтобы удалить отложения в паровых вентиляционных отверстиях, следя за тем, чтобы мусор не попал в вентиляционные отверстия.
3. Тонкой швейной иглой тщательно очистите распылительную насадку от минеральных отложений.
4. Чтобы смыть осадок с парового утюга, налейте 1/2 стакана воды и 1/2 стакана уксуса в резервуар для воды. Поместите утюг на решетку над сковородой для жарки и включите утюг на пар, пока резервуар не станет сухим. При необходимости повторите. Или следуйте инструкциям по использованию имеющегося в продаже средства для чистки утюга.

Обслуживание парового и распылительного механизма электрического утюга:

1. Отключите утюг от сети.
2. Используйте тонкую швейную иглу, чтобы прочистить блок парового клапана. Также проверьте пружину клапана и замените ее, если она сломана или потеряла натяжение.
3. Если доступен распылительный насос, снимите его и проверьте на наличие утечек, поместив распылительную трубку в воду и распылив насос. Очистите или замените по мере необходимости.

Очистка металлической подошвы электрического утюга:

1. Отключите утюг от сети.
2. Используйте губку и средство для очистки подошвы или пищевую соду и воду, чтобы удалить грязь с подошвы. Хорошо промойте водой и высушите. Не используйте жесткие абразивы и не погружайте электрический утюг в воду.
3. Используйте очень тонкую стальную вату (0000) или наждачную шкурку, чтобы удалить царапины и прожоги на подошве, затем очистите подошву.

Наконечник Fix-It

Если в инструкциях к вашему утюгу не указано, что это нормально, не допускайте застоя воды в паровом утюге между использованиями. Слейте всю воду из утюга, свободно оберните шнур вокруг ручки и храните утюг в вертикальном положении.

Не можете найти?

Ремонт парового утюга | Ремонт парового утюга PHILIPS

Содержание

• 1 Полностью автоматический ремонт парового утюга
• 2 РЕМОНТ ПАРОВОГО УТЮГА ВИДЕО ПОСМОТРЕТЬ ЗДЕСЬ:–
• 3 Ремонт парового утюга Philips
• 4 Ремонт парового утюга Rowenta
• 5 РЕМОНТ ПАРОВОГО УТЮГА ВИДЕО СМОТРЕТЬ ЗДЕСЬ: —
  • • 5. 0.1 НЕСКОЛЬКО СОВЕТОВ ПО ПРОВЕРКЕ ПАРОВЫХ УТЮГОВ
    • 5.0.2 ВИДЕО НАСТРОЙКИ ЭЛЕМЕНТА ЖЕЛЕЗА
    • 5.0.3 Паровой утюг, который можно приобрести здесь

Полностью автоматический ремонт паровых утюгов, ремонт пресса, ремонт парового утюга с автоматической резкой

Полностью автоматический ремонт парового утюга

В этом посте нам подробно рассказали о том, как ремонтировать электрический паровой утюг, с помощью этого поста вы можете очень легко отремонтировать электрический паровой утюг.

ИНСТРУМЕНТЫ ДЛЯ РЕМОНТА ПАРОВОГО УТЮГА ВАМ НУЖНЫ?

Инструменты, необходимые для ремонта электрического парового утюга, активный драйвер должен быть небольшой платой серии плеера и мультиметром.

ПРОВЕРКА ГЛАВНОГО ВЫВОДА

Прежде всего, вы открываете электропресс сзади, снимаете нижнюю крышку, затем с помощью мультиметра последовательно проверяете главный провод электропресса, если провод правильно, затем откройте верхнюю часть пресса. Контрольный элемент

ПАРОВОЙ ЧУГУННЫЙ ЭЛЕМЕНТ И ПРОВЕРКА АВТОМАТИЧЕСКОЙ РЕЗКИ?

Если с элементом все в порядке, вы можете проверить его автообрез. Проверить авторезку можно мультиметром. Если подключение авторезки не правильное, то в первую очередь должна быть четкая точка авторезки, если не понятна точка авторезки то Вы ее хорошо почистите. Если точка автореза стала материей, то вы применяете новый авторез. В настоящее время на рынке доступна автоматическая резка полностью электрического утюга.

МОГУ ЛИ Я ЗАМЕНИТЬ ЭЛЕМЕНТ

Если элемент испорчен в паровом утюге, то вы не можете отремонтировать паровой утюг, потому что паровой утюг имеет элемент FIX и не может быть заменен.

УСТРАНЕНИЕ УТЕЧКИ ПАРОВОГО УТЮГА

При ремонте парового утюга тщательно следите за его резиновым уплотнением, если какое-либо уплотнение потеряно, утечка воды из парового утюга не будет устранена. Очень важно помнить об этом.

ДАТЧИК АВТООТРЕЗКИ ПАРОВОГО УТЮГА

В полностью автоматическом прессе есть нагревательный элемент и термостат с датчиком нагрева. Фиксатор элемента во всех типах паровых утюгов .прессом его не изменить, можно установить и поменять термостат.

ПАРОВОЙ УТЮГ 100 В ДО 220 В

Утюг в разных странах работает на разном напряжении. В США и Канаде утюг работает на 110 В переменного тока.

так что в первую очередь

ВИДЕО ПО РЕМОНТУ ПАРОВОГО УТЮГА СМОТРЕТЬ ЗДЕСЬ:–



ДАТЧИК АВТООТРЕЗКИ ПАРОВОГО УТЮГА

В полностью автоматическом прессе есть нагревательный элемент и термостат с датчиком нагрева. Фиксатор элемента во всех типах паровых утюгов .прессом его не изменить, можно установить и поменять термостат.

ПАРОВОЙ УТЮГ 100 В ДО 220 В

Утюг в разных странах работает на разном напряжении. В США и Канаде утюг работает на 110 В переменного тока.

Итак, в первую очередь

Ремонт парового утюга Philips

Удалите регулятор температуры в утюге для одежды, удалив его долотом утюг для одежды, так как это представляет опасность.

Осторожно подденьте верхнюю часть корпуса, чтобы увидеть печатную плату.
Рекомендация: если она не выходит легко, просто легкое покачивание поможет вытащить кнопки.

ремонт утюга

На второй фотографии видно, как это должно было выглядеть при реализации этой меры.

Затем открутите два винта, которыми сенсорные полоски крепятся к подошве.

Аккуратно защелкните синий кожух, закрывающий распылительную насадку.
После удаления винта на последнем шаге слегка потяните верхнюю часть утюга для одежды в стороны.

В нем будет много крошечных насадок, которые разумно использовать в сумках с застежкой-молнией, чтобы уменьшить вероятность потери детали. Кроме того, упоминается, что проводку нельзя устранить, поскольку она представляет угрозу безопасности.

С помощью маленькой булавки осторожно подденьте резиновую заглушку, используемую для защиты экипажа от ржавчины.
Будьте осторожны при этом, потому что циферблат может сломаться из-за воздействия.
Предложение: если это не выходит легко, просто легкое покачивание поможет вытащить кнопки.
Вытяните спрей и пар из утюга. Это должно быть в состоянии выполнить через немного силы.

На каждом конце опорной пластины должно быть по два винта.
Примечание. Печатная плата имеет прозрачный пластиковый кожух, который можно легко отсоединить от планки.

Вытяните струю и пар из утюга. Это должно быть в состоянии выполнить через немного силы.
На следующем изображении показано, как именно будет выглядеть подошва, если эта мера будет реализована.

Корпус должен быть опубликован в подошве.

На самом деле это паровой утюг до разборки.
После этого вы сможете убрать верхнюю часть утюга для одежды.

Номер модели PHILIS EASY SPEED 2100 WATTS

ВЫВОД

Хотя разобрать паровой утюг Philips EasySpeed ​​2100 Вт было несложно. В нем будет много крошечных насадок, которые разумно использовать в сумках с застежкой-молнией, чтобы уменьшить вероятность потери детали. Также упоминается, что проводка — это то, что нельзя устранить, поскольку она представляет угрозу безопасности.

Ремонт парового утюга Rowenta

Rowenta производит линейку высококачественных утюгов, которые прослужат вам долгие годы. Если что-то пойдет не так, но у компании простой процесс ремонта утюга, и важно следовать процессу Rowenta. Использование утюга для ремонта в любом месте, кроме лицензированного сервисного центра Rowenta, аннулирует гарантию.
Уточните, находится ли ваш утюг на гарантии. На продукцию Rowenta распространяется гарантия на отсутствие производственных дефектов и дефектов материалов сроком на один год с даты покупки. Rowenta бесплатно исправит или заменит дефектный продукт.

ВИДЕО ПО РЕМОНТУ ПАРОВОГО УТЮГА СМОТРЕТЬ ЗДЕСЬ:-



ВОТ НЕКОТОРЫЕ СОВЕТЫ ПО ПРОВЕРКЕ ПАРОВОГО УТЮГА 6 его основной провод. подключение можно проверить мультиметром

-открыть утюг

-проверьте сопротивление термостата

-теперь проверьте нагревательный элемент

– если все работает нормально

-тогда проверьте его датчик термостата. в основном датчик термостата открыт.

ЭЛЕМЕНТ МЕРТВЫЙ В РЕДКОМ СЛУЧАЕ.

Паровой утюг Philips

Установите термостат

В большинстве стран работает от сети 220 В.

ВИДЕО НАСТРОЙКИ ЭЛЕМЕНТА ЖЕЛЕЗА

=======================

Паровой утюг, который можно приобрести здесь 5 00854

Нравится наша страница в Facebook здесь

https://www.facebook.com/ELECTRICALSTRENDZ

———————————————————————

Подпишитесь на наш канал You Tube здесь

https://www.youtube.com/Electricalstrendzsigma

https://www.youtube.com/RAJRECORDS213

—————————————————

Посетите наша страница Amazon-Shop для покупки материала обмотки двигателя

https://www.amazon.in/shop/rajrecords


—————————————-

ID ID Instagram Link

https://www. instagram.com/electricstrendz/

Tweet US здесь:-
https://twitter.com/electricalsten

здесь.

1. Данные поворота катушки обмотки двигателя охладителя
2. Перемотка двигателя высокоскоростного потолочного вентилятора на хинди
3. Обмотка электродвигателя охладителя алюминиевой проволоки 24 слот
4. Обмотка двигателя вытяжного вентилятора 18 дюймов 24 слота
5. соединение двигателя многоскоростного охладителя
6. Данные об обмотке двигателя 18-дюймового вытяжного вентилятора
7. Как заменить конденсатор насоса Tulu
8. Данные об обмотке двигателя высокоскоростного настенного вентилятора
9. Подключение таймера для стиральной машины
10. Замена уплотнения насоса Tulu. Замена уплотнения насоса бытовой воды. वाटर पंप की सील कैसे चेंज र 06
11. Обмотка двигателя вытяжного вентилятора/перемотка +3 СОЕДИНЕНИЕ СКОРОСТИ
12. Данные обмотки полуавтоматического двигателя Spin
13. Перемотка двигателя высокоскоростного потолочного вентилятора

Распространяйте любовь

Ремонт утюга тефаль своими руками.

Как правильно разобрать бытовой утюг Philips Azur

Из чего состоит такой необходимый в быту прибор как утюг? По принципу работы современный утюг остался таким же, каким он был во времена наших мам. Итак, утюг состоит из: массивной подошвы, в которую встроен электронагревательный элемент (ТЭН), терморегулятора биметаллического типа, термопредохранителя, емкости для воды, используемой в системе отпаривания, ручки, световых индикаторов режимов работы и кнопки (ручки) управления работой системы отпаривания. Далее мы более подробно рассмотрим назначение составляющих утюгов и выясним, на что стоит обратить внимание при покупке нового электроприбора.

Подошва. Это самый важный элемент железа. Именно от нее в основном зависит ваш успех на «гладильном» поприще. Для начала нужно определиться, какое качество подошвы играет для вас главную роль – износостойкость или легкость скольжения. Если первое, то в основе подошвы должна быть нержавеющая сталь, которая уже несколько десятков лет удерживает лидерство, являясь по-прежнему самым распространенным материалом для изготовления железных подошв, но не отличается легкостью скольжения. Правда, чтобы устранить этот недостаток, устройства многих производителей (Braun, Siemens, Bosh, Tefal и др.) при парообразовании образуют между подошвой и тканью специальную воздушную подушку, облегчающую скольжение утюга. Но все же она не заменит подошву, в состав которой уже входят материалы, обеспечивающие высокий коэффициент скольжения. Чаще всего это обычное эмалевое покрытие, которое хоть и обладает таким незаменимым свойством, но все же является нежным и уязвимым материалом, и при неосторожном обращении на такой подошве могут появиться царапины и сколы. То же самое относится и к тефлоновым покрытиям.

Сегодня каждая уважающая себя компания имеет запатентованные подошвы из специальных составов (составов различных материалов). Увы, кроме загадочных красивых названий мы можем получить мало конкретной информации и, соответственно, мы не можем слепо верить производителю, утверждающему об уникальной прочности его подошвы.

На мой взгляд, идеальный вариант — полированная (зеркально) стальная подошва.

Регуляторы температуры применяются в основном биметаллического типа, это вполне надежный железный узел, не доставляющий особых хлопот. Утюги с электронными регуляторами встречаются реже, и их цена сильно отличается от обычных биметаллических регуляторов.

Электрическая схема утюгов в принципе не претерпела никаких изменений. Единственное, что было добавлено, так это термопредохранитель, отключающий ТЭН, если основной регулятор не работает и температура подошвы превышает температуру термопредохранителя. Существует две схемы подключения ТЭНа к сети.

Плавкие предохранители Предохранители бывают двух типов: одноразовые и многоразовые.

Многоразовые термопредохранители выполнены по биметаллическому принципу (как и основной железный регулятор). При превышении заданной температуры контакт размыкается и цепь питания ТЭНа прерывается. После остывания утюга биметаллический контакт снова замыкает цепь питания нагревательного элемента. Таким образом, многоразовый термопредохранитель не дает утюгу перегреться (если не сработал основной термостат) и полностью сгореть.

Одноразовый термопредохранитель может выполнять свою функцию только один раз. При превышении заданной температуры разрывает цепь питания ТЭНа, тем самым защищая утюг от перегрева и перегорания ТЭНа. К сожалению, после срабатывания одноразового термопредохранителя дальнейшая работа утюга без ремонта невозможна. Он одноразовый и одноразовый в Африке.

Кнопки управления паровой системой используются для регулировки подачи воды для производства пара. Обычно есть две кнопки и ручка. Одна из кнопок служит для разовой подачи порции воды в камеру парообразования (так называемый паровой удар), другая — для смачивания белья из распылителя, установленного в передней части утюга. Ручка служит для регулировки подачи воды для постоянной выработки пара (не забывайте отключать подачу воды, когда утюг не работает, так как это может привести к образованию большой лужи под утюгом).

Индикация работы утюга осуществляется с помощью лампочек. Обычно загорается одна красная лампочка, она говорит о том, что идет процесс нагрева до заданной температуры. Однако есть модели с двумя лампочками — красной и зеленой. Красный свет выполняет ту же функцию, что и в первом случае, а зеленый сигнализирует о том, что утюг включен в сеть (розетку).

Ремонт.

Ничто не вечно под Луной. В один прекрасный или не очень день, включив утюг в розетку и подождав 5-10 минут, понимаешь, что он не работает. Так красиво, удобно, привычно и до сих пор не работает. Выход — выкинуть и купить новый, не самый лучший выход. Значит, нужен ремонт. В 80% случаев утюг можно вернуть в рабочее состояние. В 20% перегорает ТЭН и в этом случае действительно дешевле его выкинуть и порадовать себя новой покупкой.

Для ремонта вам понадобится следующий инструмент:

• Набор отверток
• Тестер или аккумулятор с лампочкой

Перед началом ремонта необходимо оценить внешние проявления неисправности. 99% утюгов имеют световую сигнализацию. Это, как правило, красная лампочка, сигнализирующая о процессе нагрева ТЭНа (термоэлектрического нагревательного элемента). Есть варианты с двумя лампочками – зеленой и красной, в этом случае зеленая лампочка указывает на то, что утюг включен в розетку и на него подается напряжение 220 В, а красная – на процесс включения и выключения нагревателя.

Если не горит ни одна из лампочек при всех положениях термостата, то первое подозрение падает на исправность шнура.

Самая большая сложность в ремонте современных утюгов – это их разборка. Дизайнеры диктуют свои правила, а потому все винты, удерживающие конструкцию, спрятаны, и найти их достаточно сложно. Описать все конструкции невозможно, их великое множество, но есть несколько общих принципов:

• Пластиковый корпус утюга всегда крепится к подошве винтами (мне не попадалось ни одного утюга, в котором для крепления использовались только пластиковые защелки)
• Винты обычно прячутся под декоративными колпачками, светофильтрами для лампочек , резервуар для воды для системы пропаривания.
• Всегда нужно стараться разобрать утюг, чтобы после сборки было не стыдно смотреть на свою работу.
• Будьте осторожны, не сломайте пластиковые зажимы

Ремонт электрического шнура

В первую очередь нужно снять заднюю крышку, закрывающую место, откуда выходит электрический шнур. Найти винты задней крышки обычно несложно. Сняв заднюю крышку, можно проверить целостность электрошнура, 20% неисправностей связаны с обрывом провода в месте выхода шнура из утюга или вилки.

Для проверки целостности шнура понадобится тестер или обычная звонилка (батарейка, лампочка и кусок провода).

Один конец, идущий от лампочки, подключается к контактам вилки, а другой, идущий от аккумулятора, поочередно к проводам, выходящим из шнура питания. Провод в желто-зеленой изоляции проверять не нужно, это так называемый защитно-нулевой провод. Если лампочка горит, то провод в порядке и нужно искать неисправность дальше.

Если лампочка не горит, то можно поздравить с обнаружением проблемы.

Для устранения данной неисправности обычно достаточно укоротить шнур на 10-15 сантиметров и переподключить его к месту прикручивания этих проводов (предварительно проверив его целостность еще раз, если лампочка прозвонки не горит, значит поврежден провод возле вилку и ее надо заменить) Следует отметить, что электрический шнур утюгов особый, его провода имеют прорезиненную изоляцию, выдерживающую высокие температуры. Поэтому любой провод тут не подойдет, он нужен в прорезиненной изоляции.

Если провод в норме, то придется разбирать утюг дальше. Перед дальнейшей разборкой необходимо набросать схему подключения, тогда этот чертеж значительно облегчит вам сборку.

Ремонт регулятора температуры.

Отсоединив все провода, нужно попробовать снять пластиковый корпус, чтобы добраться до регулятора температуры и нагревательного элемента. Для начала снимаем ручку регулятора температуры, для этого плоскую металлическую пластину(можно использовать нож) подкладываем под ручку регулятора и пытаемся приподнять вверх, прикладывая небольшие усилия. Если не получается, оставляем все как есть и ищем винты, которыми корпус утюга крепится к его основанию. С задней частью корпуса сложностей нет, а вот спереди винт обычно прикрывают либо специальной заглушкой, либо крышкой (закрывающей отверстие для залива воды в пароварку).

Как бы то ни было, после тщательного осмотра вы все равно найдете, угадайте, доберетесь до этого винта или винтов.

Открутив все винты, вы сможете снять корпус и добраться до деталей внутреннего устройства вашего утюга. Теперь вы можете продолжить устранение неполадок дальше.

Сначала проверим, работает ли регулятор температуры, для этого поверните шток регулятора из одного крайнего положения в другое. Бывает, что регулятор очень тяжело прокручивается, в этом случае приходится прибегать к помощи пассатижей и пытаться выработать узел вращения, несколько раз поворачивая шток регулятора из одного крайнего положения в другое. Добившись легкости вращения, потрите простым мягким карандашом нити этого узла. Графит не боится высоких температур и обладает хорошими смазывающими свойствами.

Поверните шток регулятора из одного крайнего положения в другое.

В одном из положений контактная группа должна сработать (с характерным щелчком). С помощью теста на обрыв проверьте наличие электрической цепи с замкнутыми контактами. Для этого подключаем один конец непрерывности к одному контакту, другой к другому и, поворачивая ось регулятора, наблюдаем загорание и отключение лампочки. Если лампочка не загорается, нужно с помощью полосовой наждачной бумаги или пилочки (из маникюрного набора) тщательно зачистить контакты.

Ремонт термопредохранителя.

Далее следует проверить целостность термопредохранителя, подключив к нему с двух сторон провода обрыва. Если свет не горит, то виновником неисправности и часа вашего потерянного времени является Он. Это происходит в 50-60% случаев.

Самым простым выходом из этой ситуации было бы выкинуть этот термопредохранитель, а то электрическая цепь в этом месте закоротила. Если основной терморегулятор исправен, то отсутствие термопредохранителя при работе и сохранность утюга никак не повлияет.

Для того, чтобы замкнуть электрическую цепь, нужно немного воображения. Вариантов может быть много. Это и пайка высокотемпературным припоем, и опрессовка проводников медной трубкой (от стержня шариковой ручки), использование пружины от зажигалки, коммутация питающих проводов 220 В. Главное добиться надежного контакта между стыками.

Ремонт нагревательного элемента.

Если термопредохранитель, терморегулятор и электрошнур исправны, остается единственный и самый неприятный вариант — перегорает ТЭН. В большинстве случаев нагревательный элемент закатывается в подошву утюга и его замена технически довольно сложная процедура и, соответственно, экономически нецелесообразная.

Однако существуют конструкции, в которых токоведущие жилы не привариваются к контактам нагревательного элемента, а соединяются с помощью наконечников. Редко, но бывает такое сильное окисление мест контакта наконечников и нагревательного элемента, что разрывается электрическая цепь. При этом необходимо обеспечить надежность контакта в этом стыке, что достигается тщательной зачисткой стыков наждачной бумагой, напильником, пилочкой и т. д.

Если все-таки сгорел нагревательный элемент, и вы решили выбросить когда-то столь полезный и любимый утюг, сохраните шнур от него. Он может понадобиться вам при ремонте вашего нового любимого утюга или другого электроприбора. В конце концов, это может послужить весомым аргументом в нелегком деле воспитания подрастающего поколения.

Ремонт паровой системы

Системы парового утюга имеют несколько нюансов:

1. Всегда используйте дистиллированную (идеальный вариант), фильтрованную (фильтры для питьевой воды) или кипяченую воду. Это защитит ваш утюг от образования накипи в паровой полости и обеспечит долгий срок службы.
2. Если вы не используете отпариватель, опорожните утюг и установите регулятор подачи пара на максимум. Это продлит срок службы дозатора пара.

Ремонт паровой системы обычно включает удаление накипи из внутренних паровых полостей вашего питомца. При обычном использовании домашнего утюга примерно через пол года возникает необходимость очистки паровой системы. При использовании дистиллированной воды этот срок увеличивается в несколько раз.

Почистить утюг в домашних условиях достаточно просто. Для этого нам понадобится емкость для воды, в которую нужно поставить ее так, чтобы вода покрывала металлическую подошву на 1-1,5 см. Такой емкостью может быть обычная большая сковорода. Не забудьте установить регулятор пара на максимум или на чистку.

Утюг должен стоять на металлических проставках, роль которых с успехом могут выполнять обычные монеты. Достаточно поднять только заднюю часть утюга. В нашем случае проставки не потребовались, так как задняя часть утюга упирается в край кастрюли и вода может свободно попадать в паровую камеру.

Добавить в воду столовый уксус из расчета 1 стакан уксуса на 1 л воды. после этих приготовлений всю нашу конструкцию ставим на плиту и доводим до кипения, после чего выключаем плиту и даем воде немного остыть. Проделываем эту процедуру 2-4 раза. Можно использовать вместо уксуса лимонную кислоту или средства для удаления накипи для чайников.

Я перепробовал много фирменных средств для удаления накипи с утюгов, но ни одно из них не позволило добиться такого результата, как предложенный вам метод.

А уж о цене этих средств я лучше промолчу. После удаления накипи утюг промывают в холодной воде и оставляют на пару часов для просушки.

Вот и все, теперь ваш помощник не будет выбрасывать чешуйки накипи и оставлять пятна на вашем белоснежном белье.

Перед началом самого процесса глажки необходимо подготовить рабочее место и утюг. Поверхность подошвы должна быть идеально чистой, так как пух и пыль могут прилипнуть к ткани. Не протирайте подошву, если она еще горячая.

Шерстяные вещи и темные ткани желательно гладить через специальную салфетку, иначе она начнет блестеть. Не рекомендуется надевать одежду сразу после глажки, так как еще теплая ткань имеет свойство быстро мяться: повесьте ее на вешалку на полчаса, и она дольше сохранит форму. Сегодня существует множество видов различных тканей, как натуральных, так и синтетических, поэтому прежде чем гладить вещь, посмотрите на этикетку, где указана оптимальная температура для данного вида ткани. Если рекомендаций на этот счет нет, то сначала попробуйте прогладить небольшой отрез ткани с изнаночной стороны и в зависимости от этого увеличивать или уменьшать нагрев утюга.

Начинайте глажение с тонких тканей (шелк, ацетат), для которых требуется минимальная температура, постепенно переходите к тканям, которые можно гладить при высоких температурах.

Сначала начните гладить ткани из смешанных волокон, посмотрите на состав и настройте утюг на волокно, для которого требуется самая низкая температура. Затем приступайте к вещам из шелка и синтетики (кстати, искусственный шелк можно гладить при средней температуре), и не забывайте, что на таких тканях нежелательно использовать функцию отпаривания – ткань может дать усадку и потерять вид. Натуральный шелк можно сначала намочить и сразу же прогладить утюгом. Шерстяные изделия рекомендуется гладить при умеренном температурном режиме без использования пара. Такие ткани, как крепдешин, довольно сильно садятся после стирки, поэтому сначала замочите их в теплой воде, а затем прогладьте утюгом при температуре около 100°C.

Самый простой способ гладить изделия из хлопка и льна: их можно гладить при самой высокой температуре, не стесняйтесь использовать пар. Единственное «но»: лен и цветной хлопок тоже нужно гладить с изнаночной стороны, иначе есть вероятность появления блеска на ткани.

Искусственный мех, замшу и кожу нельзя гладить с паром (волокна могут просто расплавиться). Глянцевые ткани можно гладить лицевой стороной и с паром, а матовые – с изнанки, чтобы не появился ненужный блеск. Ткани с ворсом следует гладить с изнанки и по направлению ворса, а для большей эффективности можно подложить под него ворсовую ткань, тогда ворс не будет мяться (для этой цели можно использовать и махровое полотенце).

Экономия времени

Чтобы процесс глажки был максимально эффективным и быстрым, можем дать вам несколько полезных советов:

рубашки и блузки

начинайте гладить с оборкой (если есть, конечно), затем гладьте один рукав (желательно на рукаве, специально предназначенном для этого), затем воротник и верх спинки, сама спинка и, наконец, вытачки.

плиссированную ткань гладить следующим образом: складки в верхней части юбки, на талии, проглаживаются труднее всего, поэтому просто отпарьте ткань, не прижимая сильно утюг к ткани, а затем повесьте юбку на вешалку и дайте ткани остыть.

утюжить платья из шерсти с изнаночной стороны, а карманы и отделочные детали — с лицевой, но через слегка смоченную ткань. Схема глажки такая же, как и для рубашек: сначала детали, затем по всей длине.

чтобы надолго сохранить складки на брюках, пройдитесь по ним с изнанки сухим мылом, а затем прогладьте с лицевой стороны через влажную гладильную ткань.

Всегда тщательно следите за своим внешним видом, ухаживайте за волосами, одеждой и обувью. Все знают, что главное в человеке — ум, но по одежке все равно встречают…

Заключение

Естественно, есть и более навороченные утюги с электронным терморегулятором, с подачей воды для системы отпаривания под давлением, беспроводные утюги с подставкой для подогрева и т.п. Однако все вышеперечисленные причины неисправностей и способы их устранения тоже годятся на их ремонт.

Если ремонт не удался, идём в магазин и выбираем нового помощника.

Теперь поговорим о покупке такой необходимой в быту вещи, как утюг. Перед покупкой в ​​первую очередь определитесь, для чего именно вам нужен утюг. Если, кроме вас самих, в вашей квартире проживают еще и многочисленные родственники, а шкаф под завязку заполнен одеждой, незаменимым будет утюг максимальной мощности (2000-2400 Вт) и подача пара. Но учтите, что такая покупка облегчит ваш кошелек примерно на $70-809.0045

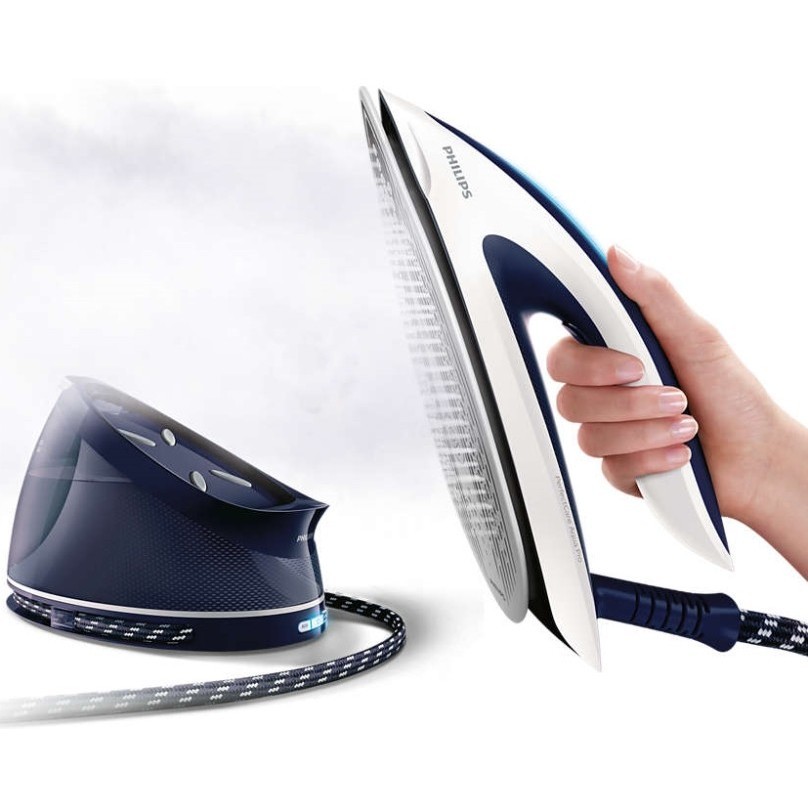

Вы даже можете купить паровую станцию, которая сокращает время глажки до минимума. Но, во-первых, он занимает больше места, чем обычный утюг, а во-вторых, стоят такие устройства достаточно дорого, в пределах 120-170 долларов, что доступно только состоятельным людям. Если вы одинокий человек, то вам будет достаточно утюга средней мощности. (~1500 Вт).

Не менее важна весовая категория утюга. Именно во времена угольных и чугунных утюгов белье гладили в основном из-за большого веса прибора. Сегодня в этом нет необходимости, поэтому чем легче утюг, тем легче вам будет с ним обращаться, хотя некоторым нравятся утюги потяжелее.

Отдельным элементом является резервуар для воды. При этом чем больше емкость, тем лучше. Наиболее распространены модели емкостью 250 мл. Самый большой бак на сегодняшний день — 350 мл (одно из достижений Siemens).

Далее обратите внимание на разнообразие функций подачи пара. Не стоит покупать утюг, у которого нет постоянной подачи пара и парового удара, которые необходимы для разглаживания глубоких складок: даже без пара складка исчезла с поверхности ткани, нельзя быть уверенным, что она будет постоянным. Скорее всего, через 1-2 часа оно появится снова.

Обязательно попросите у продавца показать подробные характеристики функций пара, они тоже имеют немаловажное значение: если максимальная подача пара достигает 15 г/мин, вы вряд ли сможете с его помощью прогладить толстую ткань. Также необходимо иметь регулировку подачи пара, так как для разных видов тканей требуется и разная интенсивность. Некоторые фирмы вообще не указывают такие параметры. Что ж, в данном случае остается надеяться только на добросовестность производителей.

Если вы хотите, чтобы утюг служил долго, то он должен быть оснащен защитными функциями (противоизвестковый стержень, функция самоочистки и т.д.) У каждой фирмы защитные функции работают по разным принципам, поэтому спрашивайте у продавца, какие чем оснащена понравившаяся модель и как работают эти функции. Тут сложно что-то конкретное порекомендовать, как говорится, на вкус и цвет… Хотя покупать утюг со сменным картриджем я вам не рекомендую, ибо купить запасной будет не так просто, вполне вероятно, что вам придется обойти не один магазин, прежде чем вы его найдете.

Итак, вы уже выяснили для себя, какое устройство подойдет вам полностью. Остались мелочи: выберите понравившийся дизайн и прикиньте сумму, которую вы готовы заплатить за покупку. Главное при этом учитывать — товарный знак железа. Philips, Siemens, Braun, Tefal, Rowenta, Bosch – лидеры по производству бытовой техники. Их качество надежнее, а сами устройства дороже, 60-80 долларов. Если при покупке рассчитываете на сумму 20-30$, то стоит обратить внимание на утюги Scarlett, Unit, Binatone, Clatronic, Vitek, Vigod и др.

Помните, что если утюг будет соответствовать всем вашим требованиям, глажка перестанет быть пыткой, и при работе с ним вы получите если не удовольствие, то, по крайней мере, полное удовлетворение.

Надеюсь, что чтение этой статьи поможет вам выбрать, правильно эксплуатировать и продлить срок службы такого необходимого устройства, как утюг.

Современный паровой утюг можно разобрать своими руками, но ремонтировать утюги должны только квалифицированные специалисты. Не забывайте, что утюг – это электроприбор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и повторная сборка утюга может привести к поражению электрическим током или короткому замыканию.

Утюг не нужно разбирать своими руками, еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг, чем нести его в ремонт, ведь, даже если неисправность незначительна, работа и время мастера стоят дорого.
Кстати, если приходится много гладить, например, в студии, то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи как раз помочь вам понять, что делать, когда утюг перестает работать, когда лампочка горит, но подошва не нагревается. Помогите определить, нуждается ли утюг в ремонте или стоит подготовиться к покупке нового утюга.
Данные рекомендации подходят для любых марок бытовых утюгов (tefal, philips, vitek, scarlet, brown, bosch и др.)

Для разборки утюга нужна специальная отвертка

Тем не менее, один вид ремонта утюга можно сделать своими руками, но обязательно подготовленным человеком. Данный ремонт связан с заменой шнура питания.




Если утюг достаточно старый и проработал много лет без поломок, то часто причиной его внезапной поломки является сетевой провод (шнур), соединяющий его с розеткой.

Многочисленные «сучки» на шнуре, а также систематические изгибы и перекручивания проводки в одном и том же месте (обычно у основания) приводят к его обрыву. Причем визуально определить эту поломку практически невозможно, нужно «прозвонить» шнур. Для этого нужно снять торцевую заглушку.




Крышка крепится одним винтом, но открутить его совсем не просто. Вам понадобится отвертка особой формы, и каждая фирма использует свой «секрет». Но остановит ли это «нашего» домашнего мастера… Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте целостность проводки шнура питания с помощью тестера. Если одна из жил шнура не проводит ток, то отсоедините место крепления шнура под крышкой утюга и замените шнур новым. Только учтите, что провод для утюга должен быть мощным (мощность нагревательного элемента примерно 2 кВт) и безопасным (гибким и защищенным специальным чехлом).

Схема подключения утюга к сети




На этой схеме показано, как утюг подключен к сети (два варианта). Буквы Р и Т соответственно обозначают предохранитель и термостат (ручку температуры). По схеме причиной отказа нагрева подошвы утюга может стать сам ТЭН (ТЭН), предохранитель и термостат. И, конечно же, шнур, о котором говорилось выше.




Правда, следует отметить, что у современных паровых утюгов есть и другая защита. Это реле вертикального положения утюга. Если утюг долго стоит в вертикальном положении или упал, то срабатывает реле, отключая его от сети.

Вот так устроен современный утюг, и хотя причин его поломки всего три, максимум пять, своими руками исправить можно только одну — внутренний обрыв в одном шнуре питания. И потом, для этого вам понадобится тестер и специальная отвертка.

Термостат, регулирующий температуру подошвы утюга




На этом фото хорошо видно, как работает железный термостат. Биметаллическая пластина при нагревании прогибается вверх и контакты переключателя размыкаются.

Ломаться здесь особо нечему, и уж тем более нечему ремонтировать. Правда, в старых моделях с утюгом постоянно прогорали металлические контакты, и их приходилось зачищать надфилем. В зависимости от ситуации контакты либо залипали (припаивались) и железо работало постоянно, либо, наоборот, сгорали так, что нечему было образовать контакт.
Но в современных утюгах нагрев подошвы проходит очень быстро, что снижает износ контактов, да и металл для них используется намного прочнее.




Если посмотреть на верхнее фото, то на переднем плане вы увидите кембрик (изоляционную трубку), в котором находится одна из основных защит от перегрева утюга — предохранитель аварийного отключения.

Опять же, если сломается, без сервисного центра или мастерской по ремонту железа вряд ли обойтись.

Так что нет смысла разбирать утюг своими руками, кроме одного — замены сетевого шнура. И для этого не нужно полностью разбирать утюг, а просто снять его торцевую заглушку.




Кстати, именно этот аварийный предохранитель стал причиной поломки этого утюга. Шнур, подошва утюга, термостат были в хорошем состоянии и не требовали ремонта. Нужно было только заменить предохранитель, но так как купить точно такой же не было возможности поставили его аналог.


Как очистить подошву утюга от прожогов и накипи внутри в домашних условиях, используя только простые чистящие средства.


Если вы ремонтируете, а тем более шьете одежду самостоятельно, то рано или поздно перед вами встанет вопрос — Какой оверлок купить, как его правильно выбрать среди их изобилия в магазинах?


Если вы собираетесь купить утюг с парогенератором, вам нужно подумать и о гладильной доске. Удобно использовать доску, на которой также можно разместить парогенератор. Для проглаживания труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.


Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и всегда опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли наточить ножницы самостоятельно?


Если назначение портновских ножниц понятно, то для этого и нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог студии.


Описание устройства, возможности швейной машины челночного стежка Китайского производства Типового типа.


В данной статье представлено только описание устройства и основные характеристики расшивалки Merrylock, модель 009.


Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный оверлочный шов. Используется для краеобметывания любых тканей, в том числе и трикотажа.

За это. Чтобы выглядеть опрятнее и приятнее для окружающих, с давних времен люди пытались избавиться от различных складок и неровностей на одежде. В ранние периоды истории для этой цели использовали камни подходящей формы, посуду, наполненную углями, и другие подручные средства. Электрический утюг, ставший сегодня повсеместным, был изобретен относительно недавно.

Начинает свою историю с конца девятнадцатого века, когда был впервые запатентован электрический утюг. С тех пор техника претерпела значительные изменения и современный бренд Tefal является одним из самых ярких и удачных примеров. Однако даже технически надежное устройство со временем приходит в негодность, в связи с чем возникает необходимость его ремонта. Наиболее рациональным решением будет сделать это самостоятельно, что сэкономит деньги.

Принцип и особенности работы электроутюга

Рассматривая техническое устройство и характеристики работы электроутюгов, можно отметить, что они достаточно схожи с другой категорией электроприборов — чайником. Основным конструктивным элементом, без которого невозможна нормальная работа устройства, является нагревательный элемент мощностью около 1000-2200 Вт.

Для корректной работы на него подается необходимое напряжение. Однако во избежание перегрева нагревательного элемента и порчи одежды производители оснащают устройства терморегулятором с различными режимами, доступными пользователю.

Для подавляющего большинства утюгов характерны следующие особенности работы :

• Поворотом специальной ручки круглой формы для регулировки по часовой стрелке происходит повышение рабочей температуры подошвы утюга;
• Включение и выключение регулятора сопровождается особым щелчком;
• Основным элементом, благодаря которому происходит регулировка, является биметаллическая пластина, расширяющаяся под воздействием температуры.

Система подачи электроэнергии к устройству довольно проста и включает в себя электрический шнур и вилку. Ввиду конструктивных особенностей, для ремонта шнура потребуется разобрать утюг.

Конструкция утюгов Tefal предполагает особый способ крепления к внутренним элементам устройства . Осуществляется как с помощью специальных защелок, так и с использованием шурупов, которые можно тщательно замаскировать. Для этого чаще всего их размещают под декоративными колпаками, а также под емкостью для воды. Чтобы не нарушить целостность конструкции при разборке, необходимо обнаружить их все.

Ремонт шнура питания

В подавляющем большинстве случаев причиной поломки утюга Tefal является повреждение шнура питания. Для того, чтобы проверить этот элемент, вам потребуется использовать тестер. Необходимо снять заднюю крышку утюга, затем прозвонить шнур тестером и определить место пробоя.

При обнаружении обрыва рекомендуется либо самостоятельно отремонтировать шнур, предварительно отключив его от сети, либо заменить. Во втором случае очень важно, чтобы используемый аналог соответствовал техническим параметрам оригинала.

Ремонт предохранителей

Одним из ключевых элементов почти всех электроприборов является предохранитель. . Он служит своеобразной защитой всей схемы от повреждения наиболее важных и чувствительных ее элементов в результате скачков напряжения. Требуется ремонт :

• Отключите устройство от сети;
• Прозвонить термопредохранитель с помощью тестера, подключив к нему провода с двух сторон;
• Если элемент неисправен (индикатор тестера не горит), рекомендуется либо заменить его, либо замкнуть электрическую цепь в этой части, вынув предохранитель.

Замена представляется более подходящим решением, так как предохранитель может предотвратить многие серьезные поломки.

Неисправность регулятора температуры

Еще одним ключевым элементом утюгов Tefal является регулятор температуры. . Для того, чтобы упростить доступ к регулятору, в первую очередь следует попытаться вынуть его ручку из наружного корпуса. Если это не удастся, придется полностью разбирать корпус и откручивать крепления для доступа к нужной части устройства.

Диагностика регулятора проводится в несколько этапов :

• Установите регулятор в крайние положения, если это невозможно сделать, используйте плоскогубцы;
• Прозвонить элемент с помощью тестера, периодически переключая регулятор в разные положения;
• Если в крайних положениях регулятора лампочка тестера горит — элемент исправен.

В тех же случаях при неисправности элемента потребуется зачистка контактов. Для этого рекомендуется использовать наждачную бумагу, пилочку или аналогичный абразивный продукт. После очистки можно протереть контакты спиртом и дать высохнуть, что повысит эффективность очистки.

Паровая система и нагревательный элемент

Всем известно, что Важнейшим элементом в конструкции электроутюга Tefal является нагревательный элемент. . Для диагностики его работоспособности можно использовать тестер аналогично предыдущему варианту. Но, сам элемент практически неремонтопригоден, из-за чего при его поломке устройство чаще всего выбрасывают.

Перед этим желательно его разобрать, чтобы достать самые важные детали, такие как предохранитель, регулятор и шнур питания. Ведь при последующих ремонтных работах такие элементы непременно пригодятся.

Чтобы система отпаривания в утюгах Tefal работала безупречно, желательно использовать дистиллированную, фильтрованную или хотя бы кипяченую воду. Это предотвратит образование накипи и продлит срок службы системы.

• Отключить устройство от сети;
• Поместите утюг в емкость с водой так, чтобы ее уровень был на полтора сантиметра выше подошвы прибора. Задняя часть утюга должна быть немного приподнята;
• Поверните регулятор пара, чтобы установить максимальное значение;
• Добавить стакан уксуса, лимонной кислоты или средства для удаления накипи на один литр воды;
• Емкость прокипятить на плите, затем немного остудить и повторить процедуру.

Кипячение таким образом следует повторить около четырех раз, чтобы полностью удалить образовавшуюся накипь. После окончания ремонта необходимо дать устройству высохнуть в течение нескольких часов. По истечении этого срока утюгом можно пользоваться в стандартном режиме.

— гарантия опрятных вещей и опрятного внешнего вида. Ответственные и добропорядочные домохозяйки испытывают не очень приятные эмоции при поломке устройства – не всем по карману его дорогостоящий ремонт. Да и зачем давать лишние деньги, если можно самому починить аппарат. Давайте рассмотрим, какие основные неисправности гладильного аппарата и как можно отремонтировать утюг в домашних условиях своими силами.

Перед разборкой гладильной машины проверьте все внешние элементы конструкции, возможно, проблема именно в них. Основные части утюга находятся в его днище, они то и служат основными причинами поломки. Среди них:

1) Регулятор температуры.
2) Электрический шнур
3) Регулятор воды
4) Система отпаривания
5) Подошва утюга
6) Нагревательный элемент

Железное происхождение

В Древней Греции изобрели первое гладильное оборудование — точеные нагретые камни использовались для плиссировки одежды. Когда появилась первая такая современная форма утюга, она использовалась исключительно для глажки шелка.

Интересный факт: корпус первых утюгов был наполнен раскаленными углями.

Неизвестно, кто и когда изобрел подобие современного утюга, но изобретение первого электроприбора приписывают Генри Сили. Американец зарегистрировал механизм под названием «Электроутюг» в 1882 году.

Вес электрического устройства составлял шесть килограммов. Поэтому нетрудно представить, каким был процесс глажки. После того, как в механизм внедрили метод нагрева за счет угольной дуги, уход за тканевыми предметами значительно упростился.

В 1892 году Crompton Co и General Electric Company начали производство утюгов на электрической спирали. Далее в устройства внедрили регулятор тока и подачи пара, защиту от накипи и другие важные опции. В соответствии с модой менялся дизайн утюгов.

Утюг

Принцип действия гладильного механизма заключается в следующем: ток нагревает спираль, которая направляет вырабатываемое тепло на подошву механизма. Достаточно сложная конструкция гладильной машины включает в себя следующие элементы:

• Электрический провод. В таких устройствах используются провода с тканевой оплёткой; защищает оболочки проводов от нагрева и истирания.
• Система регулирования пара. Специальные кнопки на механизме служат сигналом подачи пара или распыления воды.
• Резервуар для воды. В специальном отсеке обрабатывается жидкость для подачи пара.
• Термостат. Благодаря терморегуляции прибор не перегревается, тем самым не портит вещи.
• Железная подошва. Деталь служит для непосредственной глажки одежды.

Для определения неисправности необходимо провести диагностику устройства. Именно поэтому для самостоятельного ремонта рекомендуется знать конструктивные особенности и принцип работы гладильной машины.

Диагностика утюга и выявление возможных причин неисправности

Утюг может не работать по разным причинам, на его выход из строя влияет некачественный уход, длительность эксплуатации, используемая вода и многие другие факторы. Рассмотрим основные сигналы устройства о неисправности.

Что означает сигнал утюга? В каждом устройстве этого типа установлены тепловые реле, они периодически включаются и выключаются. Диагностировать их можно с помощью электрического тестера. Для этого разберите гладильную машину и проверьте электрический сигнал тестером.

Течет утюг: что делать? Течка может быть по двум причинам: неисправность клапана или неправильная работа. В первом случае вода вытекает из утюга парогенератора: когда клапан закрыт или жидкость недостаточно нагрета для образования пара. Для проверки детали залейте воду и включите прибор в сеть. Встряхните прибор в горизонтальном положении и отключите подачу пара. Если вода вытекает, клапан не закрыт плотно. С гладильными устройствами Philips такая неисправность возникает реже, и модели особенно характерны для длительной эксплуатации.

Что делать, если утюг плохо отпаривает или вообще не выпускает пар? Причина может крыться в накипи. В этом случае нужно очистить механизм раствором лимона: смесь лимонной кислоты залить в утюг и установить его на паровой режим. Подождите, пока пар полностью восстановится, и промойте устройство дистиллированной водой.

Почему утюг не греет? Оптимальный нагрев прекращается при поломке следующих деталей: помпа, термопредохранитель или просто отходят контакты. Для точного определения следует провести диагностику устройства, сделать это можно самостоятельно или доверить специалисту. Для диагностики откройте устройство и проверьте подозрительные детали электрическим тестером. Если одна из частей выйдет из строя, устройство перестанет издавать звуковой сигнал.

Почему утюг долго остывает? Возможно проблема в термостате. Проверить поломку мультиметром можно следующим образом: вскрыть корпус и зачистить контакты на биметаллической пластине наждачной бумагой. Проверьте их электрическим тестером и поверните румпель регулятора. Цифра 1 на дисплее устройства укажет на его неисправность.

Как разобрать утюг

Разобрать механизм старой конструкции не проблема, с новыми моделями справиться сложнее. Современные трехъярусные утюги состоят из ручки, корпуса и подошвы. Найти спрятанные под пластиковой накладкой саморезы бывает сложно, для этого нужно знать основные места их расположения. Элементы крепления расположены в торцевой части, под регулятором температуры и ручкой, а также под кнопками. Возьмите подходящую отвертку или другой ручной предмет и осторожно подденьте корпус устройства. После того, как корпус устройства снят, открутите последние три винта на внутренней стороне подошвы. Теперь можно считать, что завершающие этапы демонтажа завершены. Соберите механизм таким же образом. Смотрите видео: Как разобрать утюг за 3 минуты.

Совет: К прядению утюга относитесь с особым вниманием и осторожностью. В большинстве случаев разобрать механизм без поломок невозможно. Подробности конструкции можно узнать, ознакомившись с инструкцией, так больше шансов уберечь устройство от механических повреждений.

Проблемы со шнуром питания

Чаще всего перетирается шнур в районе вилки и кожи корпуса. Если шнур поврежден, деталь необходимо заменить. Заранее проведите электрические испытания, они помогут установить точную причину поломки. Проверки проводятся с помощью мультиметра, контрольной лампы, индикатора фаз и с помощью «бреда». Принцип работы устройств одинаков. Все они служат для определения электрического сигнала в заданных точках. Некоторые модели утюгов не имеют шнура питания, такие устройства входят в комплект.

Совет: В некоторых случаях для возобновления нормальной работы утюга достаточно зачистить контакты на вилке. В этом случае провод менять не нужно.

Неисправность трубчатого электронагревателя (ТЭН)

Перед заменой основного нагревательного элемента попробуйте очистить его от накипи. Именно накипь становится основной причиной плохого нагрева. При правильной эксплуатации нагревательный элемент необходимо очищать от коррозии, накипи и других повреждений один раз в 3 месяца. Также из-за сильного перегрева может сломаться спираль на нагревательном элементе, это еще один повод заменить деталь. Перед покупкой устройства определите желаемую мощность, размер, условия теплоотдачи будущей детали. Процесс замены старого нагревательного элемента на новый прост; для этого подключите новый на место неисправного устройства. Тэн прикручен шурупами.

Совет: Чем мощнее утюг, тем быстрее он нагреется. К мощным механизмам относятся модели и .

Совет: Так как тэны выпускают разный дизайн, подобрать элемент для новой модели железа не будет проблемой.

Неисправность термопредохранителя

Плавкий предохранитель предназначен для защиты устройства электросистемы от скачков напряжения в сети или короткого замыкания. Деталь размещается рядом с основным нагревательным элементом. Для диагностики термопредохранителя воспользуйтесь мультиметром (недорогой вариант -): подключите плюсовые и минусовые контакты к двум концам детали. Цифра один на дисплее означает обрыв цепи (полная неисправность устройства). Как показывает практика, частой причиной поломки утюга становится термопредохранитель. Однако сильно пугаться не стоит, при нормальной работе терморегулятора устройство способно функционировать и без помощи предохранителя.

Хоть утюг и не самая дорогая техника, но если сломается, сразу за новым не побежишь. Давайте сначала попробуем исправить это сами. Ремонт утюга своими руками – с этого можно начать карьеру домашнего электрика. простая схема, минимум элементов.

Если говорить об электроутюгах, то они бывают трех видов:

Самым распространенным являются утюги с отпаривателем, именно его ремонт мы и рассмотрим далее. Для начала следует ознакомиться с его устройством. Так починить утюг своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины неполадок.

Если говорить в общих чертах, то каждый утюг состоит из корпуса, ручки, термостата и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания парового режима в корпус утюга встроен резервуар для воды, а также есть регуляторы интенсивности парового режима.

Устройство системы пропаривания

Современные электроутюги этого типа имеют несколько режимов отпаривания. Чтобы понять, как все работает, нужно рассмотреть, как все это работает. Ведь зачастую ремонт утюга своими руками необходим не потому, что утюг не греется, а потому, что нет пара. И тут важно понять, в чем именно дело.

В современных моделях есть три режима пара, которые имеют отдельные кнопки. Каждая кнопка активирует собственный насос, который в зависимости от настроек подает необходимое количество воды. Есть такие моды и прокачки:




Более простые модели (предыдущее поколение) обычно имеют разбрызгиватель и паровой режим. У них немного другая структура. Первое отличие заключается в том, что регулятор нагрева подошвы перенесен на ручку (правда, не всегда), на ручке также есть регулятор подачи пара, но он выполнен в виде поворотного диска.

Кнопка разбрызгивателя, в таких моделях утюгов, расположена между регуляторами температуры и подачи пара.

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, схема электрического утюга мало чем отличается от схемы чайника или бойлера. Основные отличия заключаются в форме нагревательных элементов и других «дополнительных» устройств.

В схеме всего несколько элементов: соединительная колодка, ТЭН, термостат и термозащита. Тепловая защита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, то ремонт утюга своими руками не самая сложная задача.

Как разобрать утюг

Если утюг не работает, первое, что нужно сделать, это разобрать его. Это не так просто, как кажется — слишком много моделей, в каждой из которых могут быть свои «фишки». И разные модели одного производителя можно понимать по-разному. Однако есть общие принципы и правила:

• Снимите заднюю крышку ручки. Это обеспечивает доступ к клеммной колодке. При некоторых повреждениях (проблемы со шнуром или выход из строя ТЭНа) этого достаточно и дальше разбирать утюг не нужно.







• Снять кнопки подачи пара, парового удара, оросителя, термостата. Часто их можно снять, просто потянув за верхнюю часть. Некоторые снабжены защелками, которые нужно поддеть чем-нибудь тонким – подойдет обычная отвертка. небольшого размера, можно попробовать с помощью пилочки, полоски пластика (можно отрезать от старой ненужной пластиковой карты).

• Вкрутите все винты, которые видите.
• У многих моделей утюгов ручка состоит из двух частей. Верхняя часть может удерживаться одним или двумя винтами и защелками. Возможен вариант вообще без винта — только на защелках. Сняв эту деталь, вы получаете доступ к другим винтам, удерживающим корпус.

Процесс разборки утюга не требует применения силы. Если «не идет» нужно внимательно посмотреть что и где держит. И не стоит разбирать его сразу до конца — это не всегда нужно.

Проверка простейшая

Часто утюг не работает из-за проблем со шнуром. В процессе эксплуатации часто гнется, на изгибах повреждается изоляция, могут даже появляться искры. Поэтому первый шаг в самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки вам понадобится мультиметр (как с ним работать читайте ).

Разборка утюга самое начало

Проверка шнура питания

Иногда, чтобы убедиться, что проблема в шнуре, можно включить утюг в сеть. Если все правильно, загорается контрольная лампа. Обычно это зеленый светодиод. По тому, горит ли он постоянно или периодически тухнет, мы будем следить за состоянием шнура. Скручиваем и сгибаем его, обращая внимание на состояние сигнальной лампочки. Если он мигает, то действительно виноват шнур питания. Лучше заменить, но при желании можно найти проблемный участок (часто его легко определить визуально) и исправить ситуацию.

Если это проблемы с изоляцией, а сам проводник цел, с помощью изоленты устраняют проблему. При повреждении проводов их разрезают, соединяют по-новому с помощью, место соединения изолируют. Этот ремонт — временная мера, так как скоро опять будут проблемы — недалеко от «восстановленного» места. Поэтому шнур все же лучше заменить.

Клеммы и контакты

Если внешних повреждений шнура нет, но он не работает, придется разбирать утюг. На первом этапе трудностей обычно не возникает — сзади один болт. Это, пожалуй, единственная застежка, которую невозможно спрятать. Открутите его, снимите крышку.

Снять заднюю крышку обычно не сложно — один болт

Под задней крышкой спрятана клеммная колодка, к которой подходят провода от термостата и ТЭНа, с другой подключается наш шнур питания. Клеммная колодка может выглядеть иначе. У некоторых производителей типа Bosch) он спрятан под пластиковой крышкой. Крышку необходимо снять. Как к нему подобраться зависит от модели. Иногда достаточно просто поддеть и потянуть; иногда приходится удалять некоторые детали. Важно выйти на контакты.

Часто причина того, что утюг не греется, кроется не в нагревательном элементе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (подтекает тара), иногда там спекается пыль, иногда контакт просто ослаб. Если есть одна из этих проблем, исправьте ее. Пожалуй, на этом ремонт утюга своими руками и закончится.

Если собираетесь снимать провода с контактов, сфотографируйте как это было. Проблем со сборкой будет меньше. Человеческая память вещь ненадежная. Фотографии гораздо надежнее.

Проверка шнура на целостность провода

Если контакты в норме, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммнике. Если провод цел, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Кольцо из железного шнура

Шнур утюга трехжильный, два провода идут к штырям шнура, а третий зеленого или желто-зеленого цвета — заземление. На вилке утюга металлическая пластина. Прикоснувшись к нему и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонит», меняем шнур.

Регулятор температуры

Как он работает? Он состоит из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры он нагревается, изгибается. При определенной температуре изгибается настолько, что размыкает контакты, отключая питание. Когда утюг остывает, он возвращается в исходное состояние, контакты снова замыкаются, утюг снова начинает нагреваться.

Сначала нужно проверить, работает ли он вообще. Поверните его из одного крайнего положения в другое. В одном из положений должен быть слышен характерный щелчок, который издается замыканием контактов. Именно через них подается питание на нагревательный элемент утюга. Оставив термостат в этом положении, проверьте электрический контакт.

От терморегулятора отходят два контакта (к ним подключаются провода, которые идут на ТЭН). Касаемся их щупами мультиметра (режим прозвонки). Если он пищит, все в порядке. Но, поставив регулятор в другое крайнее положение, вы должны получить «размыкание» — контакты должны разомкнуться. В этом случае этот узел работает нормально.

Визуальный контроль тоже не помешает — может они подгорели, окислились, ослабли. При наличии накипи, грязи, ржавчины их можно аккуратно очистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Не слишком усердствуйте — не перережьте контакты полностью. Во время чистки старайтесь сгибать пластины по минимуму, чтобы не ослабить контакт.

Иногда ручку трудно повернуть. Захватив его пассатижами или пассатижами, вращайте туда-сюда, пока не получите более плавный ход. Затем нужно взять простой карандаш и натереть узел графитом. Не спекается при высоких температурах и обладает хорошими смазывающими свойствами.

После всех манипуляций еще раз проверьте наличие контакта в положении «включено» термостата. Если все в порядке, можно попробовать подключить железо и проверить его работоспособность. Пожалуй, ремонт утюга своими руками закончен. Если нет, идем дальше.

Предохранитель

Термопредохранители одноразовые и многоразовые. Одноразовые при превышении критической температуры перегорают. После этого утюг не включается и восстановить его работоспособность можно только заменой одноразового предохранителя.

Многоразовый выполнен на основе такой же биметаллической пластины и работает так же. Этот узел повышает надежность утюга – не дает ему сгореть, если вдруг не сработает термостат. Наиболее частая причина неработающего утюга – перегоревший предохранитель. Это примерно 50% случаев выхода из строя данного устройства. Это происходит, если и термостат, и многоразовый предохранитель не отключили утюг.

Добраться до предохранителя можно только полностью сняв корпус. Находим, трогаем щупами мультиметра с двух сторон. Если звука нет, виноват именно он. Выпаиваем неисправный, ставим аналогичный. Также вместо него можно поставить «жучок» — припаять кусок провода. Но при очередной поломке сгорит ТЭН, а не предохранитель. Тогда ремонт утюга своими руками закончится покупкой нового – цена подошвы сравнима со стоимостью нового утюга.

Проблемы с подошвой утюга (нагреватель + бак для воды)

Во многих моделях утюгов ТЭН вместе с резервуаром для воды запаян в единый корпус. Проблемы с одной из этих деталей приводят к одному — к покупке нового утюга. Замена подошвы нецелесообразна, так как эта запчасть стоит чуть меньше нового утюга. Даже если вы решите поменять подошву, нет гарантии, что вы найдете подходящую именно вам – рынок быстро меняется, модели сняты с производства, запчасти к ним не производятся. В общем, если вы дошли до этого этапа в самостоятельном ремонте утюга, скорее всего, вы пойдете в магазин за новым.

Есть лишь небольшой процент случаев, когда работоспособность подошвы можно восстановить — если контакты окислились настолько, что контакт пропал. Находим эти контакты, тщательно их зачищаем и обжимаем. Далее делаем замеры.

Переведите мультиметр в режим измерения сопротивления. В утюгах ТЭНы обычно имеют сопротивление около 250 Ом (точнее смотреть в паспорте), поэтому предел измерения 1000 Ом. Если сопротивление находится где-то в этих пределах, все в порядке. Если показывает «бесконечность» — перегорел ТЭН. Как уже было сказано, замена не имеет смысла, практичнее купить новое железо.

Тот же выход — поход за новым утюгом — может быть исправным в ситуации ТЭНом. Это происходит, если резервуар для воды деформирован. Он может порваться или раздуться. В любом случае утюг нерабочий, хотя электрическая часть «в порядке». Эта поломка — проблемы с резервуаром для воды — возникает при большом количестве накипи. Легче предотвратить, чем устранить. В утюг необходимо налить воду с небольшим количеством соли. Да, производители пишут, что можно наливать воду из-под крана. Гарантия закончится. А потом купить новый.

Что делать, если пар не выходит

Обычно пар не выходит, если отверстия в подошве забиты солью. Этого не произойдет, если использовать дистиллированную воду (в идеале), пропущенную через фильтры или хотя бы кипяченую.

Очистить утюг от накипи легко. Для этого берем металлическую или термостойкую емкость, в которую ее можно поставить на дно. В воде развести лимонную кислоту (1 столовая ложка на стакан воды) или уксус (1 стакан на 1 литр). Регулятор подачи пара ставим на максимум, утюг ставим так, чтобы его спинка была немного выше носика. В качестве подставок можно использовать обычные монеты.

Налейте раствор. Жидкость должна покрывать платформу примерно на 1-1,5 см. Переносим емкость с утюгом на плиту, доводим до кипения, выключаем на 20-30 минут, снова включаем. Повторяем эти циклы 3-4 раза. После этой процедуры все отверстия и резервуар для воды будут очищены. Правда, пока весь осадок не выйдет, на белье могут остаться следы.

На этом ремонт утюга своими руками завершен. Если по-прежнему не работает, еще раз внимательно осмотрите все элементы системы.
