Габариты обозначения длина ширина высота: Как правильно написать размеры длина ширина высота — Tehnodom72.ru-Зеркальные Фотоаппараты,Компактные Фотоаппараты,Видеокамеры,Объективы,Фотовспышки, и Аксессуары

Содержание

Как читать габаритные размеры — Строй Обзор

Содержание

Габаритные размеры
Статьи:
Размеры мебели по ГОСТу
Как обозначаются различные параметры
Что бывает длинным
Отличие длины от высоты
Вот такой ширины
В чем измеряются размеры длины, ширины и высоты по СИ
Вывод

Габаритные размеры

Автор Антон Ракштель задал вопрос в разделе Гуманитарные науки

В какой последовательности пишутся габариты? Длинна, ширина, высота. Есть ли какой то стандарт? и получил лучший ответ

Ответ от Артем Жданов[активный]
дополню. По правилам Инженерной графики инженер должен сам оценить, где у предмета «Вид спереди», «Вид сверху» и т.. д ибо это понятия относительные. «Вид спереди» должен отражать как можно более информативную часть предмета. Ширина, очевидно, отражается на этом плане, длина на виде сбоку и т. д.

Статьи:

Размеры мебели по ГОСТу

При определении габаритных и функциональных размеров бытовой мебели необходимо руководствоваться стандартами «Мебель бытовая. Функциональные размеры» (ГОСТ 13025.1 — ГОСТ 13025.18). Они установлены в соответствии с антро¬пометрическими характеристиками и с учетом размеров, ко¬личества и рационального размещения бытовых предметов. Размеры изделий и отдельных элементов, которые не оговоре¬ны стандартами, устанавливаются проектами на данное изде¬лие. Ниже приведены функциональные размеры основных из¬делий мебели.

Размеры отделений для хранения одежды и головных убо¬ров должны соответствовать указанным на рис. 1.

Глубина отделений для хранения головных уборов должна быть не ме¬нее 240 мм. Расстояние от пола до верхней кромки штанги или до рабочей поверхности верхнего крючка — не более 1900 мм (большим оно может быть при условии оснащения шкафа специальными приспособлениями, обеспечивающими удобство пользования изделием, — рычагом для опускания и подъема штанги и т. п.).

Размеры отделений для хранения белья должны соответ¬ствовать указанным в таб. 1.

Назначение отделения	Внутренние размеры, мм, не менее
	При поперечном расположении белья		При продольном расположении белья
	Длина	Ширина	Длина	Ширина
Для постельного белья	420(400)	460	460	420(400)
Для других видов белья	300	420(400)	420(400)	300

Примечание. Размеры, указанные в скобках, допускаются по согласова¬нию с потребителем.

Расстояние между полками или между полкой и ограничи¬вающим элементом отделения должно быть в пределах 280-400 мм. При наличии выдвижных полок или лотков расстоя¬ние между ними допускается 170 мм. Высота заднего борта выдвижных лотков и полок — не менее 30 мм.

Полезный объем отделений для хранения одного комплек¬та постельных принадлежностей в тумбах, шкафах и диван-кроватях должен быть не менее 0,11 м3. В диван-кроватях внутренняя высота отделения (ящика) — не менее 120 мм.

Размеры отделений для хранения книг должны быть сле¬дующими: расстояние между полками — 180-390 мм, глуби¬на отделения — 140-440 мм. Для хранения журналов, альбо¬мов и прочих изделий в горизонтальном положении расстоя¬ние между полками может быть менее 180 мм.

Размеры отделений для хранения посуды должны соответ¬ствовать указанным в табл. 2.

Отделение для хранения посуды	Глубина, мм, не менее	Расстояние между полками, мм, не менее
Малого размера	200	150
Среднего размера	220	200
Большого размера	280	250

Примечание. Максимальное расстояние между полками не должно пре¬вышать 390 мм.

Внутренние размеры ящиков для хранения столовых при¬боров, ящиков и полуящиков для столового белья приведены в табл. 3.

Назначение ящика	Внутренние размеры, мм, не менее
Назначение ящика	Длина	Ширина	Глубина
Для столовых приборов	260	—	50
Для столового белья	360	260	75

Примечание. За глубину ящика (полуящика) принимается расстояние от его дна до конструктивного элемента, ограничивающего высоту храня¬щихся предметов. Расстояние от пола до верхней кромки передней стенки верхнего ящика или полуящика, предназначенных для хране¬ния белья, столового белья и столовых приборов, не должно превышать 1250 мм.

Функциональные размеры (мм) отделений для хранения обуви в горизонтальном и наклонном положениях сле¬дующие: для туфель, ботинок, полуботинок — В = 320, Н = 150; для сапог — В = 320, Н =450. При хранении туфель, ботинок, полуботинок в вертикальном положении — В = 150, Н = 320; сапог — В = 450, Н = 320. Минимальная ширина отделения для совместного хранения пар обуви -250 мм, а для раздель¬ного (на прутках, колках, в кассетах и т. д.) — 125 мм. Для закрывающихся отделений глубина измеряется расстоянием от задней стенки до внутренней поверхности дверей.

Функциональные размеры кухонных шкафов должны соот¬ветствовать указанным на рис.3.

Если в шкафу-столе разме¬щается электропроводка, водопроводные или канализацион¬ные установки, в нем допускается заглубление задней стенки до 100 мм. Внутренний размер шкафа хозяйственного, в кото¬ром не предусматривается установка встроенного оборудования, должен быть равным 300 мм. В зависимости от толщи¬ны применяемого материала допускается отклонение габарит¬ной глубины настенного шкафа в пределах ±35 мм.

Функциональные размеры стульев, рабочих кресел, диван-кроватей, кресел для отдыха, кресел-кроватей, табуре¬тов, кроватей и матрацев регламентируются ГОСТ 13025. 2 (стандарт не распространяется на кровати метал¬лические, тахты, кушетки и стулья складные).

Размеры стульев и рабочих кресел должны соответствовать указанным на рис.4.

Рис.4. Функциональные размеры: а — стульев; б — рабочих кресел; в — диван-кроватей и кресел-кроватей; г — диванов и кресел для отдыха.

У стульев ширина сиденья в наиболее широкой части должна быть не менее 360 мм, а линия перегиба спинки на высоте h от сиденья равной 165-200 мм. У рабочих кресел ширина сиденья в наиболее широкой части — не менее 400 мм, расстояние между подло¬котниками — не менее 420 мм (на высоте 180 мм от спинки), их высота над сиденьем — 180-240 мм. Радиус кривизны спинки (в плане) должен быть не менее: обычной — 450 мм, поясничной — 220 мм. Расстояние от пола до нижней кромки передней проножки или царги — не более 300 мм.

Отметим, что под обычной понимается спинка, верхняя кромка которой расположена над сидением на расстоянии бо¬лее 320 мм, под поясничной — спинка, верхняя кромка кото¬рой расположена над сиденьем на расстоянии не более 320 мм. Глубина сиденья определяется как расстояние от передней кромки сиденья до линии пересечения его со спинкой или с вертикалью, проходящей через точку перегиба спинки.

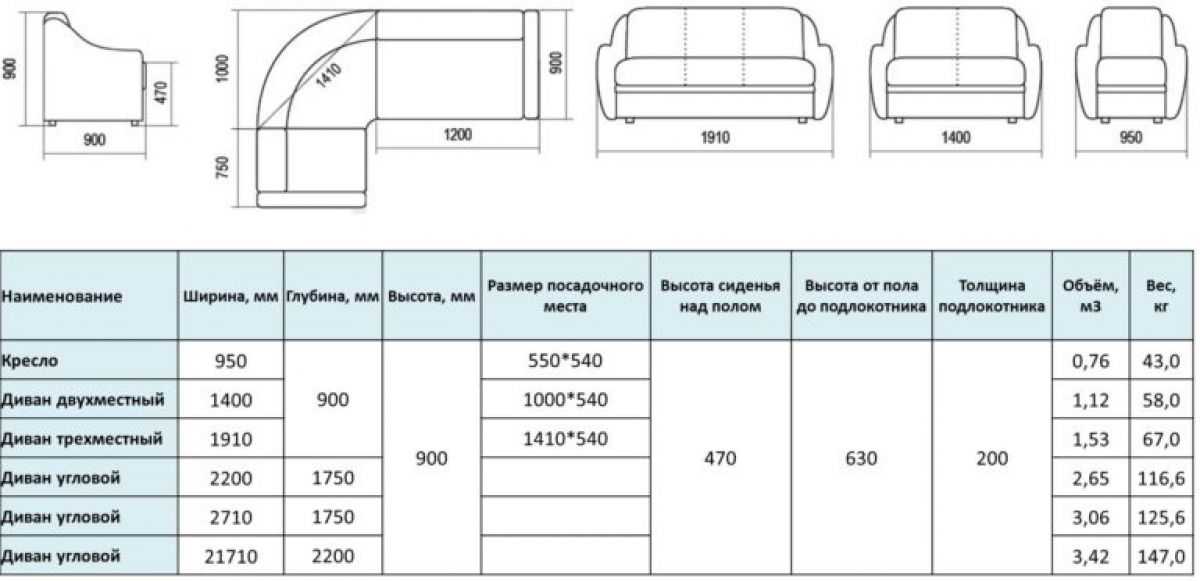

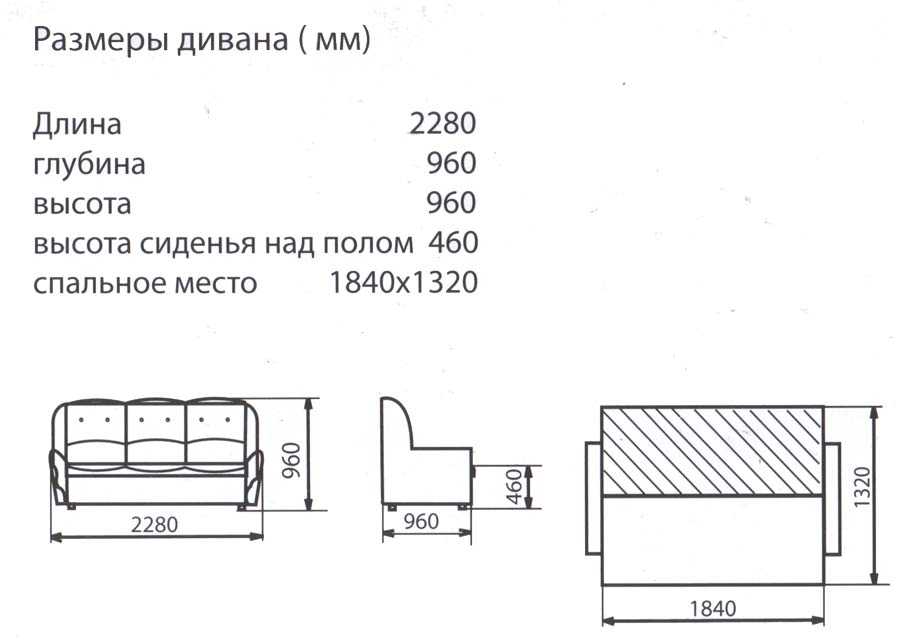

Размеры диван-кроватей указаны на рис. 4 в, а дива¬нов и кресел для отдыха — на рис. 4 г. Ширина одного посадочного места дивана должна быть не менее 500 мм, а сиденья кресла в наиболее широкой части — не менее 480 мм (ее определяют на расстоянии 300 мм от спинки). Вы¬сота подлокотников над сиденьем у диванов и кресел для отдыха должна составлять 120-350 мм (ее измеряют от се¬редины глубины сиденья). Размеры спального места долж¬ны быть не менее: 1860-700 мм — для диван-кроватей; 1860-600 мм — для кресел-кроватей.

Размеры табуретов должны соответствовать указанным на рис.5.

В кухонном табурете высотой 650 мм должна быть опора для ног.

Размеры кроватей и матрацев для них должны соответствовать указанным на рис.6.

Длина матрацев может быть следующей (и скобках приведена рекомендуемая): l = (1860), (1900), 1950, 2030 мм; ширина одинарных матрацев — b = (700), (800), 900 мм, двойных — (1100), (1200), 1400, 1600 мм.

Функциональные размеры столов определяются в соответ¬ствии с ГОСТ 13025.3, который распространяется на столы обеденные, кухонные обеденные, письменные, секретеры, а так¬же на изделия для установки телевизоров (кроме отделений для установки телевизоров в шкафах многоцелевого назначе¬ния).

Размеры обеденных и кухонных обеденных столов, а также посадочного места за столом указаны на рис.7.

В обеден¬ных столах прямоугольной формы с длиной крышки не ме¬нее 1200 мм расстояние между ножками по продольной оси должно быть не менее 910 мм (для установки двух стульев).

Размеры посадочного места за кухонным обеденным сто¬лом допускаются не менее 500×300 мм. Размеры крышки сто¬ла определяются в зависимости от количества посадочных мест. Функциональные размеры ящиков и отделений для хра¬нения столовых приборов и белья принимаются в соответствии с ГОСТ 13025.1 (см. табл.3).

Размеры письменных столов и секретеров указаны на рис.8.

Расстояние между передней кромкой крышки стола и ог¬раничивающим элементом по глубине должно быть не менее 400 мм.

Расстояние от пола до рабочей плоскости изделий для выполнения машинописных работ, работ на компьютере и другой организационной технике — не менее 680 мм.

Принятые минимальные размеры рабочей плоскости столов письменных: длина — 800 мм, ширина — 500 мм, а секретеров — соответственно 700 и 400 мм.

Внутренние размеры ящиков и полуящиков для бумаг дол¬жны быть не менее 340×240 мм, а их глубина — 65 мм. (За глубину принимается расстояние от дна до конструктивного элемента, ограничивающего высоту хранящихся предметов.) Но указанные размеры не относятся к ящикам, предназначен¬ным для хранения карандашей, перьев, резинок.

При проектировании столов в комплекте со стульями, рабо¬чими креслами или табуретами расстояние по высоте между рабочей плоскостью стола и сиденьем стула, кресла или табу¬рета должно быть 290-310 мм, а между нижней кромкой под¬столья и сиденьем — не менее 190 мм. В трансформируемых столах при сдвоенной по толщине крышке расстояние между рабочей плоскостью и сиденьем допускается увеличивать на толщину крышки стола.

Основные функциональные размеры изделий для установ¬ки телевизоров, следующие: высота плоскости для установки телевизора — 500 мм, ширина — 390-600 мм.

Детская мебель изготавливается нескольких номеров с учетом среднего роста детей. Так, столы и стулья изготав¬ливаются пяти номеров: 00; 0; 1; 2; 3 соответственно для среднего роста детей 750; 900; 1050; 1200; 1350 мм.

Детские кровати изготавливаются двух типов: I — с ог¬раждением и переменной высотой ложа, для детей в возрасте до 3 лет; II — для детей в возрасте от 3 до 7 лет. Размеры их следующие (мм):

Тип I	Тип II
Длина ложа	1200	1400
Ширина ложа	600	600
Высота от пола	300,500	300
Высота ограждения от пола	1000	—
Расстояние между стойками ограждения	60-100	—
Диаметр вертикальных стоек	10-15	—
Высота спинки в изголовье	—	300
Высота спинки в ногах	—	150

В кроватях типа I должна быть предусмотрена возмож¬ность перемещения вниз бокового ограждения в процессе экс¬плуатации не менее чем на 135 мм. По согласованию с потребителем допускается изготовление детских кроватей с большими длиной и шириной.

(из книги А.А. Бартошевича «Технология производства мебели»)

Решая геометрические задачи, ученики сталкиваются с вопросом: как правильно обозначить те или иные части чертежа? Например, высоту треугольника, ширину прямоугольника, размеры бассейна. Подобные обозначения мы найдем и в физических задачах: длина маятника, высота, с которой тело начинает падать… Поэтому следует знать некоторые правила….

Как обозначаются различные параметры

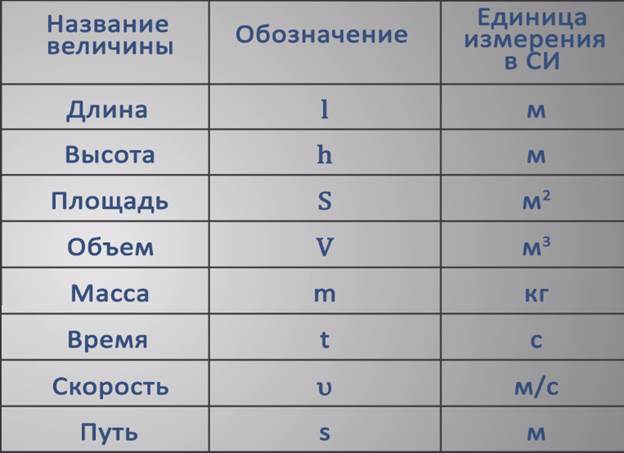

В единой системе измерения используется обозначение латинскими буквами:

длину буквой l, если речь идет об одной прямой линии: маятнике, рычаге, отрезке, прямой. Но если речь идет о геометрической фигуре, например, прямоугольнике, то используется А,
высоту или глубину – h,
ширину – В.

Что такое система СИ, ученики узнают лишь в средней школе, поэтому обычно в младших классах специального обозначениям для этих величин не вводят.

Как обозначить глубину?

Почему же для высоты и глубины применяется одна и та же буква? Если вы построите чертеж параллелепипеда, то здесь вы отметите высоту фигуры.

А если составить чертеж прямоугольного бассейна того же размера, что и параллелепипед, то обозначается глубина. Таким образом, можно сказать, высота и глубина в этом случае будут одной величиной.

Внимание! Высота и глубина – две величины, которые обозначают один и тот же перпендикуляр, соединяющий две противоположные плоскости.

Понятие «глубина» встречается и в географии. На картах она отображается цветом. Если речь идет о водных просторах, то чем темнее синий, цвет, тем больше глубина, а если речь идет о суше, то низменности обозначаются темно-зеленым цветом.

В черчении эта величина обозначается литерой S. Она позволяет создать полное восприятие объекта иногда даже с одним видом.

Что бывает длинным

Что же такое длина и как обозначается этот показатель? Она указывает расстояние от точки до точки, то есть размер отрезка. В геометрических задачах его принято обозначать как А. В стереометрии ее могут обозначать и А, и l (например, в задачах, где встречается прямая, пересекающая плоскость).

В физике же длина маятника, плеча рычага и т.д. в «Дано» обозначается буквой l, так как речь идет об отдельной прямой.

Отличие длины от высоты

Длина – это величина, которая характеризует протяженность линии.

А высота – это перпендикуляр, опущенный на противолежащую плоскость.

То есть можно сделать вывод, что длина от высоты отличается тем, что является частью фигуры, совпадая с ее гранью, а высота получается в результате дополнительного построения на чертеже.

Высоту проводят для того, чтобы получить новые данные для решения задач, а также новых фигур в составе исходной.

Вот такой ширины

Ширина предмета необходима для того, чтобы понять форму как двумерного, так и трехмерного объекта. Как правило, она обозначается буквой В.

Измеряется ширина в метрах (по СИ). Но если предмет слишком мал, то для удобства используют более мелкие единицы измерения:

дециметры,
сантиметры,
миллиметры,
микрометры и т. д.

А если предмет слишком крупный, то пишутся такие приставки:

Разумеется, такие крупные единицы измерения необходимы, например, для астрономии. Также они применяются в квантовой физике, микробиологии и так далее.

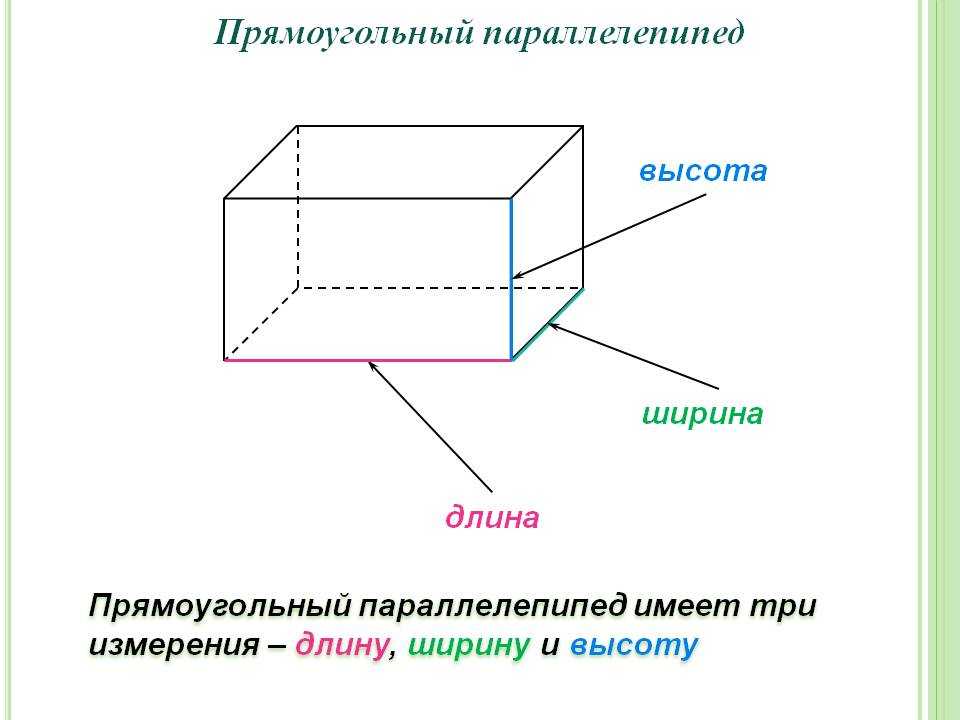

Как называются стороны прямоугольника?

В отличие от квадрата, стороны прямоугольника попарно равны и параллельны.

Это значит, что стороны, образующие углы различны.

Как правило, более длинную сторону прямоугольника называют длиной, а ширина прямоугольника это его короткая сторона.

Важно! Зная такие данные, как длина и ширина прямоугольника, можно найти его периметр, площадь, длину диагоналей и угол между ними. Вокруг прямоугольника всегда можно описать окружность. Эти свойства работают и в обратном направлении.

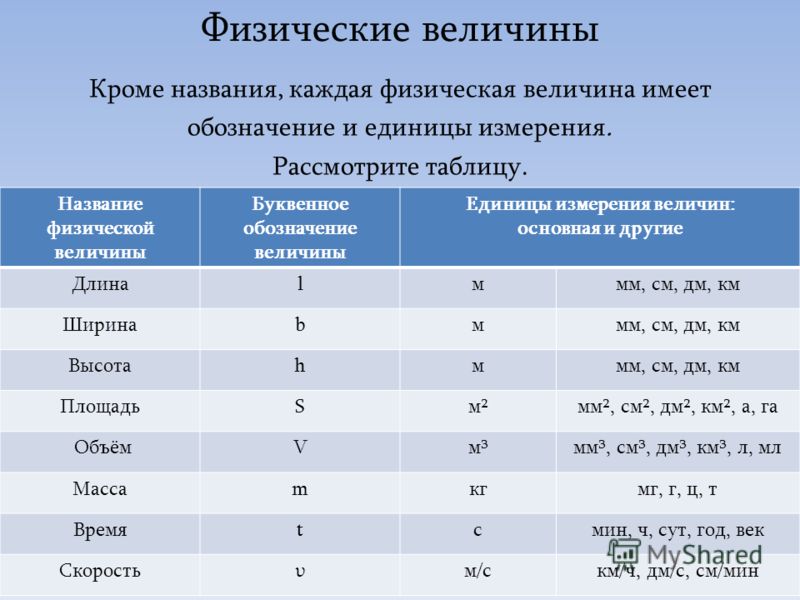

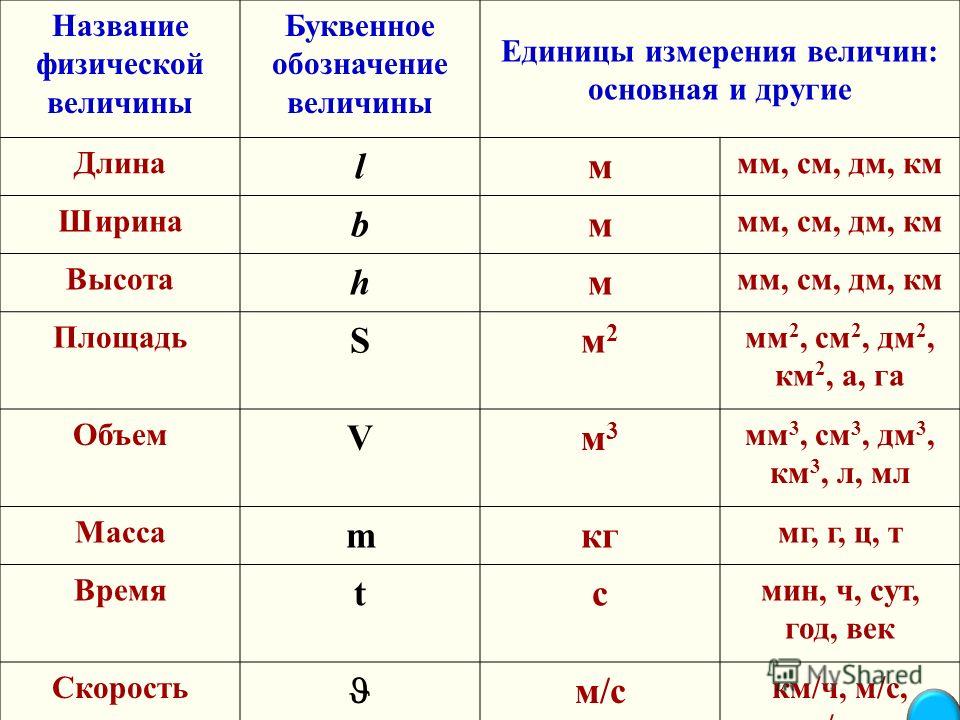

В чем измеряются размеры длины, ширины и высоты по СИ

По единой системе измерения длина, высота и ширина измеряются в метрах. Но иногда, если это дробное или многозначное число, для удобства в вычислениях используют кратные единицы измерения.

Для того чтобы знать, как правильно переводить единицы измерения в более крупные или же наоборот мелкие, необходимо знать значения приставок.

Дека 101,
Гекто 102,
Кило 103,
Мега 106,
Гига 109,
Деци – 10-1,
Санти – 10-2,
Милли – 10-3,
Микро 10-6,
Нано – 10-9.

После подсчетов эти единицы должны быть переведены в метры.

Существуют также внесистемные единицы, но они встречаются очень редко:

миля – 1,6 км,
фут – 12 дюймов – 0,3048 м,
ярд – 36 дюймов – 91,44 мм,
дюйм – 25,4 мм и т.д.

При решении задач такие единицы должны быть переведены в метры.

При выполнении геометрических заданий единицам измерения не уделяют особого внимания, главное, чтобы они были сопоставимы

(если вы производите подсчеты в сантиметрах, значит, все величины необходимо перевести в сантиметры).

А при решении физических задач ответ должен быть дан в метрах в соответствии с единой системой измерения.

Обозначения длины, ширины, высоты в геометрии

Измеряем геометрические параметры

Вывод

Теперь вы знаете, какой буквой обозначается длина, в чем измеряется ширина прямоугольника, и сможете сами объяснить любому, как обозначаются различные параметры.

Это интересно! Легкие правила округления чисел после запятой

Ширина и толщина это одно и тоже

Длина против ширины

В настоящее время наблюдается некоторая путаница при различении длины от ширины. Проблема в том, что описания этих двух элементов несколько отличаются в зависимости от того, где вы его узнали. Если он находится в пределах вашей классной комнаты, большинство учеников учат математике, что параллелограмм прямоугольника (с параллельными сторонами) будет иметь самую длинную сторону как длину, а более короткая сторона – это ширина. Это независимо от того, является ли более длинная сторона вертикальной стороной или горизонтальной стороной. Однако многие заметили, что длина обычно является вертикальной, а ширина – той, что соответствует горизонтальной плоскости.

Путаница продолжается, потому что в некоторых других аспектах длина не всегда является самым длинным измерением объекта. Например, некоторые провода на самом деле толще (ширина), а не сокращают их более короткие длины. Транзисторы FET также имеют ширину каналов, имеющих больший размер, чем их длина канала. Однако в понимании непрофессионала длина просто описывает, как долго что-то происходит, когда ширина говорит кому-то о том, насколько широким является объект.

Ширина иначе известна как ширина. Это расстояние от одной стороны до другой стороны, которая измеряет определенную форму или объект, длины которых образуют прямые углы с боками, как в случае прямоугольника.

Длина и ширина – это два фундаментальных одномерных единицы по сравнению с измерением площади прямоугольника, которая является произведением двух единиц, длины и ширины. Сегодня используется много единиц длины. Самым основным из которых является метр в единицах измерения СИ. Другими единицами для длины являются: нога, ярда, мили и дюйм для имперских или английских единиц измерения. Существуют также некоторые единицы, не относящиеся к SI, такие как: micron, Norwegian mil, angstrom и Fermi.

Длина может также относиться к длительности времени, например, как определить, как долго будет выполняться определенная деятельность. Некоторые также используют длину в том же контексте, что и расстояние, например, когда говорят: «Держите его на расстоянии вытянутой руки!»

1.Length описывает, как долго что-то находится во время определения ширины объекта. 2. В геометрии длина относится к самой длинной стороне прямоугольника, а ширина – более короткая. 3. Длина может также относиться к длительности времени или расстоянию расстояния. 4. Наиболее распространенным устройством для измерения длины является измеритель.

Длина против ширины

Как обозначаются различные параметры

В единой системе измерения используется обозначение латинскими буквами:

длину буквой l, если речь идет об одной прямой линии: маятнике, рычаге, отрезке, прямой. Но если речь идет о геометрической фигуре, например, прямоугольнике, то используется А,
высоту или глубину – h,
ширину – В.

Как обозначить глубину?

Что бывает длинным

Отличие длины от высоты

Длина – это величина, которая характеризует протяженность линии.

А высота – это перпендикуляр, опущенный на противолежащую плоскость.

Вот такой ширины

дециметры,
сантиметры,
миллиметры,
микрометры и т. д.

А если предмет слишком крупный, то пишутся такие приставки:

Как называются стороны прямоугольника?

В отличие от квадрата, стороны прямоугольника попарно равны и параллельны.

Это значит, что стороны, образующие углы различны.

В чем измеряются размеры длины, ширины и высоты по СИ

Дека 101,
Гекто 102,
Кило 103,
Мега 106,
Гига 109,
Деци – 10-1,
Санти – 10-2,
Милли – 10-3,
Микро 10-6,
Нано – 10-9.

После подсчетов эти единицы должны быть переведены в метры.

Существуют также внесистемные единицы, но они встречаются очень редко:

миля – 1,6 км,
фут – 12 дюймов – 0,3048 м,
ярд – 36 дюймов – 91,44 мм,
дюйм – 25,4 мм и т.д.

При решении задач такие единицы должны быть переведены в метры.

(если вы производите подсчеты в сантиметрах, значит, все величины необходимо перевести в сантиметры).

А при решении физических задач ответ должен быть дан в метрах в соответствии с единой системой измерения.

Обозначения длины, ширины, высоты в геометрии

Измеряем геометрические параметры

Вывод

Это интересно! Легкие правила округления чисел после запятой

Length, width, heigh — Английский

Length, width, heigh — Английский — Русский Переводы и примеры

Добавлены профессиональными переводчиками и компаниями и на основе веб-страниц и открытых баз переводов.

Добавить перевод

Английский

Русский

Информация

Английский

length, width, height, depth

Русский

Ватсап

Последнее обновление: 2021-05-01
Частота использования: 1
Качество:
Источник: Анонимно

Английский

length , width , height

Русский

длина . , ширина., высота

Последнее обновление: 2017-01-03
Частота использования: 2
Качество:
Источник: Анонимно

Английский

width, height and depth.

internal dimensions (mm): length , width , height

Русский

Внутренние габариты (в мм): длина . , ширина., высота

Последнее обновление: 2017-01-03
Частота использования: 3
Качество:
Источник: Анонимно

Английский

external dimensions (mm): length , width , height

Русский

Внешние габариты (в мм): длина . , ширина., высота

Последнее обновление: 2017-01-03
Частота использования: 2
Качество:
Источник: Анонимно

Английский

overall dimensions, mm (length, width, height).

Русский

Высота (А), мм 2065

Последнее обновление: 2018-02-21
Частота использования: 1
Качество:
Источник: Анонимно

Английский

overall dimensions, mm (length, width, height).

width (height of the door)

Русский

Ширина (высота двери)

Последнее обновление: 2018-02-21
Частота использования: 1
Качество:
Источник: Анонимно

Добавить перевод

Получите качественный перевод благодаря усилиям

4,401,923,520 пользователей

Для Вашего удобства мы используем файлы cookie. Факт перехода на данный сайт подтверждает Ваше согласие на использование cookies. Подробнее. OK

Обозначение: высота, ширина, длина. Ширина

Рисовать чертежи непросто, но без этого в современном мире никак. Ведь чтобы изготовить даже самый обычный предмет (крошечный болтик или гайку, полочку для книг, дизайн нового платья и тому подобное) нужно сначала произвести соответствующие расчеты и нарисовать чертеж будущего изделия. . Однако часто это один человек, и делает что-то еще по этой схеме.

Чтобы не возникало путаницы в понимании изображаемого предмета и его параметров, во всем мире приняты условные обозначения длины, ширины, высоты и других величин, используемых при проектировании. Кто они такие? Давай выясним.

Значения

Площадь, длина, ширина, высота и другие обозначения такого характера являются не только физическими, но и математическими величинами.

Их общее буквенное обозначение (используется во всех странах) было установлено в середине ХХ века Международной системой единиц (СИ) и применяется по сей день. Именно по этой причине все такие параметры обозначаются латиницей, а не кириллицей или арабским шрифтом. Чтобы не создавать отдельных трудностей, при разработке стандартов конструкторской документации в большинстве современных стран было решено использовать практически те же обозначения, которые используются в физике или геометрии.

Любой выпускник школы помнит, что в зависимости от того, двухмерная или объемная фигура (изделие) изображена на чертеже, она имеет набор основных параметров. При наличии двух измерений это ширина и длина, при наличии трех измерений добавляется высота.

Итак, для начала разберемся, как правильно обозначать длину, ширину, высоту на чертежах.

Ширина

Как было сказано выше, в математике рассматриваемой величиной является одно из трех пространственных измерений любого объекта при условии, что его измерения производятся в поперечном направлении. Так какова ширина известного? Обозначение буквой «В» он не имеет. Это известно во всем мире. Причем, согласно ГОСТу, допустимо использование как прописных, так и строчных латинских символов. Часто возникает вопрос, почему выбрана именно эта буква. Ведь обычно сокращение производится по первой букве латинского, греческого или английского названия значения. Ширина на английском языке будет выглядеть как «ширина».

Вероятно, дело здесь в том, что этот параметр широчайшее применение изначально имел в геометрии. В этой науке, описывая фигуры, часто длину, ширину, высоту обозначают буквами «а», «б», «в». Согласно этой традиции, при выборе буквы «Б» (или «б») она была заимствована системой СИ (хотя для двух других измерений использовались другие геометрические символы).

Большинство считает, что это сделано для того, чтобы не путать ширину (обозначается буквой «В»/»b») с весом. Дело в том, что последний иногда обозначается как «W» (сокращение от английского веса имени), хотя допустимы и другие символы («G» и «P»). По международным нормам системы СИ ширина измеряется в метрах или кратно им. Стоит отметить, что в геометрии иногда также можно использовать «w» для обозначения ширины, но в физике и других точных науках такое обозначение, как правило, не применяется.

Длина

Как уже упоминалось, в математике длина, высота, ширина — это три измерения. В этом случае, если ширина представляет собой линейный размер в поперечном направлении, то длина — в продольном размере. Рассматривая его как величину физики, можно понять, что под этим словом мы подразумеваем числовую характеристику длины линии.

В английском языке этот термин называется length. Именно из-за этого это значение обозначается прописной или строчной начальной буквой этого слова — «L». Так же, как и ширина, длина измеряется в метрах или их кратных (дольчатых) единицах.

Высота

Наличие этой величины говорит о том, что приходится иметь дело с более сложным — трехмерным пространством. В отличие от длины и ширины высота численно характеризует размер объекта в вертикальном направлении.

По-английски пишется как «высота». Поэтому по международным нормам обозначается латинской буквой «H»/«h». Кроме высоты, на чертежах иногда эта буква выступает и как обозначение глубины. Высота, ширина и длина – все эти параметры измеряются в метрах и их кратных и дольных долях (километрах, сантиметрах, миллиметрах и т. д.).

Радиус и диаметр

Помимо рассматриваемых параметров, при составлении чертежей приходится заниматься и другими вещами.

Например, при работе с кругами необходимо определить их радиус. Это название отрезка, соединяющего две точки. Первым из них является центр. Второй – непосредственно по окружности. На латыни это слово выглядит как «радиус». Отсюда и общепринятая аббревиатура: строчная или прописная «R»/«r».

Начертание круга, кроме радиуса, для лица близкого к нему явления — диаметра. Это также отрезок, соединяющий две точки на окружности. В этом случае она обязательно проходит через центр.

Численно диаметр равен двум радиусам. По-английски это слово пишется так: «диаметр». Отсюда и аббревиатура — большая или маленькая латинская буква «Д»/«д». Часто диаметр на чертежах обозначают перечеркнутой окружностью – «Ø».

Хотя это и распространенное сокращение, следует иметь в виду, что ГОСТ предусматривает использование только латинской «Д»/«д».

Толщина

Большинство из нас помнят школьные уроки математики. Еще тогда учителя рассказывали нам, что для обозначения такой величины, как площадь, принято использовать латинскую букву «s». Однако по общепринятым нормам на чертежах таким образом записывают совсем другой параметр — толщину.

Почему так? Известно, что в случае высоты, ширины, длины обозначение букв могло объясняться их написанием или традицией. Вот только толщина по-английски выглядит как «thickness», а в латинском варианте — «crassities». Непонятно также, почему, в отличие от других величин, толщину можно обозначать только строчной буквой. Обозначение «s» также используется для описания толщины страниц, стенок, краев и так далее.

Периметр и площадь

В отличие от всех вышеперечисленных значений, слово «периметр» пришло не из латинского или английского, а из греческого языка. Оно образовано от «περιμετρέο» («измерить окружность»). И сегодня этот термин сохранил свое значение (общая длина границ фигуры). Впоследствии это слово попало в английский язык («периметр») и закрепилось в системе СИ в виде аббревиатуры «П».

Площадь – величина, указывающая количественную характеристику геометрической фигуры, имеющей два измерения (длину и ширину). В отличие от всего вышеперечисленного, измеряется в квадратных метрах (а также в продольных и кратных их единицах). Что касается буквенного обозначения области, то оно различается в разных сферах. Например, в математике всем с детства знакома латиница «S». Почему так — нет информации.

Некоторые люди по незнанию думают, что это связано с английским написанием слова «квадрат». Однако в нем математическая площадь — это «площадь», а «квадрат» — это площадь в архитектурном смысле. Кстати, стоит помнить, что «квадрат» — это название геометрической фигуры «квадрат». Так что стоит быть внимательным при изучении рисунков на английском языке. В связи с переводом «площадь» в отдельных дисциплинах в качестве обозначения используется буква «А». В редких случаях также используется буква «F», однако в физике эта буква означает значение, называемое «фортис».

Другие распространенные сокращения

Обозначения высоты, ширины, длины, толщины, радиуса, диаметра являются наиболее используемыми при составлении чертежей. Однако есть и другие количества, которые также часто присутствуют в них. Например, строчная буква «т». В физике это означает «температура», но по ГОСТу ЕСКД эта буква — ступенька (винтовых пружин, заклепочных соединений и т.п.). Однако он не используется, когда речь идет о зубчатом зацеплении и нарезании резьбы.

Прописная и строчная буква «А»/«а» (по все тем же стандартам) на чертежах используется для обозначения не площади, а межцентрального и межосевого расстояния. В дополнение к различным значениям часто необходимо обозначать на чертежах углы разных размеров. Для этого принято использовать строчные буквы греческого алфавита. Чаще всего используются «α», «β», «γ» и «δ». Однако допустимо использование и других.

Какой стандарт определяет буквенное обозначение длины, ширины, высоты, площади и других величин?

Как уже было сказано выше, чтобы не было недоразумений при чтении чертежа, представители разных народов приняли единые стандарты буквенного обозначения. Другими словами, если вы сомневаетесь в толковании той или иной аббревиатуры, загляните в ГОСТы. Так вы научитесь правильно обозначать высоту, ширину, длину, диаметр, радиус и так далее.

Для РФ таким нормативным документом является ГОСТ 2.321-84. Он был представлен 19 марта.84 (во времена СССР), взамен устаревшего ГОСТ 3452-59.

Объяснение размера шин: что означают цифры

Размер шин может сбивать с толку. Некоторые числа на боковине указаны в миллиметрах, а другие в дюймах. Кроме того, правильный размер для вашего автомобиля, грузовика или прицепа может различаться в зависимости от того, где и как вы ездите.

Размер оригинальной шины указан в руководстве пользователя или на табличке, обычно расположенной на дверном косяке со стороны водителя. Это размер, рекомендованный производителем автомобиля.

Если вы заинтересованы в замене шин для получения другого внешнего вида или производительности, хорошо бы начать с цифр и других индикаторов на боковине ваших существующих шин. Затем обратитесь к специалисту по шинам, который поможет вам определить размерный ряд шин, который будет соответствовать вашему автомобилю и потребностям вождения.

Значения размеров шин

Вот что означают эти цифры и индикаторы на боковине и как их понимать:

A: ТИП ШИН Первая буква в коде говорит о классе шины.

P означает шины для легковых автомобилей. Шины P-класса включают в себя легковые автомобили, внедорожники, кроссоверы, минивэны и небольшие пикапы.

LT означает шину для легких грузовиков, предназначенную для транспортных средств, способных перевозить тяжелые грузы, буксировать прицепы или для тех, кто ищет вариант для тяжелых условий эксплуатации. Они часто устанавливаются на грузовики и внедорожники с кузовом три четверти или 1 тонны.

ST означает специальный прицеп. Эти размеры шин предназначены для прицепов, включая седельно-сцепные устройства и другие туристические прицепы, а также лодочные и грузовые прицепы.

Если перед первой цифрой нет буквы, у вас метрическая шина, которую чаще всего называют европейским размером. Он также измеряется в миллиметрах, но может иметь другую грузоподъемность, чем шины P или LT.

B: ШИРИНА ШИНЫ Трехзначное число, следующее за буквой, представляет собой ширину шины (из стороны в сторону, если смотреть на шину спереди) в миллиметрах. Это может также упоминаться как ширина сечения.

C: СООТНОШЕНИЕ СТОРОН Косая черта отделяет номер ширины шины от двузначного соотношения сторон. Чем больше соотношение сторон, тем выше/выше боковина шины или «профиль», как его иногда называют.

Соотношение сторон указано на боковине шины в процентах. Это высота боковины, измеренная от обода колеса до верха протектора, выраженная в процентах от ширины шины.

В этом примере соотношение сторон равно 65, что означает, что высота боковины составляет 65 процентов от ширины шины. Чтобы получить высоту боковины, возьмите ширину шины 215 мм и переведите ее в дюймы (8,46). Затем умножьте это на 65% (0,65). Это дает вам ответ 5,5, высота боковой стенки в дюймах.

D: ТИП КОНСТРУКЦИИ Эта единственная буква говорит о внутренней конструкции шины.

R для радиальных шин, которые сегодня являются отраслевым стандартом для большинства шин. Они имеют лучшее сцепление с дорогой, более низкое сопротивление качению для лучшего расхода бензина, комфорт при езде и долговечность, чем шины предыдущих поколений. В радиальной шине слои — слои прочного корда, изготовленного из смеси полиэстера, стали и ткани и покрытые резиной, — уложены перпендикулярно направлению движения.

D предназначен для шин с диагональным (перекрестным) слоем, называемых диагональными шинами. Их также называют обычными, x-ply или cross-ply шинами. В некоторых шинах для мотоциклов и прицепов до сих пор используется эта внутренняя конструкция.

Некоторые шины Run-Flat обозначаются кодом F , за которым следует тип внутренней конструкции.

E: ДИАМЕТР КОЛЕСА Это двузначное число указывает диаметр колеса в дюймах. Это расстояние между двумя посадочными местами борта (где шина плотно прилегает к колесу).

F: ИНДЕКС НАГРУЗКИ Двузначное или трехзначное число после пробела указывает индекс нагрузки на шину. Символ индекса нагрузки показывает, какой вес может выдержать шина, исходя из следующей стандартной таблицы. В нашем примере индекс нагрузки равен 89, что указывает на то, что шина имеет грузоподъемность 1279 фунтов при накачивании до максимального номинального давления воздуха в шине.

G: НОМИНАЛЬНАЯ СКОРОСТЬ Последняя буква обозначает индекс скорости шины. Это указывает на максимальную скорость, с которой безопасно двигаться в течение длительного времени. Шина с более высоким рейтингом скорости может лучше справляться с нагревом и обеспечивать больший контроль на более высоких скоростях. Максимальная рабочая скорость транспортного средства не превышает наименьшего скоростного индекса всех шин, установленных на транспортном средстве. (Конечно, вы всегда должны соблюдать ограничения скорости для более безопасного вождения.) Рейтинг скорости обычно, но не всегда, представляет собой одну букву (см. Таблицу).

Таблицы размеров шин

Ниже вы найдете несколько таблиц, которые помогут вам понять размеры шин, в том числе таблицу индекса нагрузки и таблицу рейтинга скорости.

Покупка новых колес или изменение размера шин?

Калькулятор размера шин — это быстрый способ узнать, подходит ли выбранный вами размер шин для вашего автомобиля, внедорожника, спортивного автомобиля, легкого грузовика или кроссовера.

Но помните, что это всего лишь оценка. Важно оставаться в пределах допусков размеров вашего автомобиля. Шины неправильного размера могут вызвать некоторую тягу в рулевом колесе, трение о подвеску или кузов вашего автомобиля, уменьшение клиренса на холмах или привести к более жесткой или шумной езде.

Если вы планируете установить на свой автомобиль шины другого размера, проконсультируйтесь со специалистом по шинам. Узнайте, подходят ли выбранные вами шины и диски для подвески, коробки передач и кузова вашего автомобиля. И спросите, как любые различия в оборотах на милю, скорости шин, индексе нагрузки и рейтинге скорости повлияют на ваши ходовые качества и характеристики автомобиля.

Посмотрите, как новые шины и диски будут смотреться на вашем легковом или грузовом автомобиле, с помощью нашего симулятора виртуальных колес, доступного в любом магазине Les Schwab.

Найдите свой магазин

Список форматов бумаги | Размеры страниц от A4 до Letter и Demy Quarto

Перейти к содержимому

Этот список распространенных в Америке и Европе размеров бумаги включает стандарты ISO, которые используются во всем мире. Все размеры указаны в дюймах, миллиметрах, а также в пунктах PostScript (1/72 дюйма, всегда округляются). Обзор охватывает:

Размеры страниц ISO – Серия ISO A является наиболее часто используемым стандартом измерения страниц. Он включает в себя формат DIN A4. Размеры ISO B используются для печати плакатов, а ISO C — для конвертов. Стандарт SRA определяет размеры печатных листов и используется в полиграфии.
американских размеров бумаги, таких как «Letter», «Legal» и серия ANSI.
Английские форматы листов – с акцентом на форматы бумаги для письма и книгопечатания.
Размеры газет

Размеры бумаги ISO A

Серия A состоит из логического набора размеров бумаги, определенных стандартом ISO 216. Самый большой размер (A0) составляет один квадратный метр. Соотношение высоты и ширины остается постоянным (1:1,41) для всех размеров. Это означает, что вы получите размер A1, сложив бумагу формата A0 пополам по самой короткой стороне. Затем сложите размер A1 вдвое, чтобы получить бумагу формата A2, и так далее… Форматы A используются для определения размера готовой бумаги в коммерческой печати: A4 — для офисных документов, A5 — для блокнотов и A6 — для открыток.

	Миллиметры		дюймов		Очки
	Ширина	Высота	Ширина	Высота	Ширина	Высота
А0	841	1189	33.11	46,81	2384	3370
А1	594	841	23,39	33. 11	1684	2384
А2	420	594	16,54	23,39	1190	1684
А3	297	420	11,69	16,54	842	1190
А4	210	297	8,27	11,69	595	842
А5	148	210	5,83	8,27	420	595
А6	105	148	4. 13	5,83	298	420
А7	74	105	2,91	4.13	210	298
А8	52	74	2,05	2,91	148	210

На этом рисунке показан принцип, лежащий в основе серии ISO A:

Размеры бумаги ISO B

Та же логика, что и для размеров A, применима и для серии B, за исключением того, что здесь отправной точкой был размер одна из сторон, которая начинается с 1 метра. Размер B часто используется для плакатов.

	Миллиметры		дюймов		Очки
	Ширина	Высота	Ширина	Высота	Ширина	Высота
В0	1000	1414	39,37	55,67	2835	4008
В1	707	1000	27,83	39,37	2004	2835
В2	500	707	19,69	27,83	1417	2004
В3	353	500	13,90	19,69	1001	1417
В4	250	353	9,84	13,90	709	1001
В5	176	250	6,93	9,84	499	709
В6	125	176	4,92	6,93	354	499
В7	88	125	3,46	4,92	249	354
В8	62	88	2,44	3,46	176	249
В9	44	62	1,73	2,44	125	176
В10	31	44	1,22	1,73	88	125

Размер бумаги ISO C

Размер C используется для конвертов, чтобы соответствовать бумаге серии A. Я опустил нереалистичные размеры, такие как C0 (представьте себе конверт размером 917 на 1297 миллиметров).

	Миллиметры		дюймов		Очки
	Ширина	Высота	Ширина	Высота	Ширина	Высота
С2	648	458	25,51	18.03	1837	578
С3	458	324	18.03	12,76	578	919
С4	324	229	12,76	9. 02	919	649
С5	229	162	9.02	6,38	649	459
С6	162	114	6,38	4,49	459	323

Размеры бумаги ISO D

Я понятия не имею, для чего используются размеры D, но стандарт существует, поэтому его следует упомянуть.

	Миллиметры		дюймов		Очки
	Ширина	Высота	Ширина	Высота	Ширина	Высота
Д0	1090	771	42,91	30,35	3090	2186

Форматы бумаги ISO RA и SRA

Эти негабаритные форматы бумаги используются в типографиях. Размеры в миллиметрах округлены до ближайшего значения.

	Миллиметры		дюймов		Очки
	Ширина	Высота	Ширина	Высота	Ширина	Высота
СРА0	1280	900	50,39	35,43	3628	2551
СРА1	900	640	35,43	25.20	2551	1814
СРА2	640	450	25. 20	17,72	1814	1276
СРА3	450	320	17,72	12,60	1276	907
СРА4	320	225	12,60	8,86	907	638
RA0	1220	860	48.03	33,86	3458	2438
RA1	860	610	33,86	24.02	2438	1729
РА2	610	430	24. 02	16,93	1729	1219

Американские форматы бумаги

США и Канада не используют международные стандарты, а вместо этого полагаются на указанные ниже форматы бумаги. Стандарт ANSI был добавлен в 1995, чтобы создать набор размеров на основе общих размеров. Однако ему не хватает постоянного соотношения сторон ISO A-серии.

	Миллиметры		дюймов		Очки
	Ширина	Высота	Ширина	Высота	Ширина	Высота
Буква (ANSI A)	215,9	279,4	8,5	11	612	792
Юридический	215,9	355,6	8,5	14	612	1008
Бухгалтерская книга (ANSI B)	279,4	431,8	11	17	792	1224
Таблоид (ANSI B)	431,8	279,4	17	11	1224	792
Исполнительный	184,1	266,7	7,25	10,55	522	756
АНСИ С	559	432	22	17	1584	1224
АНСИ Д	864	559	34	22	2448	1584
АНСИ Е	1118	864	44	34	3168	2448

Английские форматы бумаги (письменная бумага)

Англичане в настоящее время используют формат А для офиса и общего пользования. Я понятия не имею, многие ли из этих определений все еще используются сегодня. Имперские и полуимперские, кажется, все еще широко используются художниками.

	Миллиметры		дюймов		Очки
	Ширина	Высота	Ширина	Высота	Ширина	Высота
Фолскэп	336	419	13,25	16,5	954	1188
Маленькая почта	368	469	14,5	18,5	1044	1332
Лист и крышка 1/3	336	588	13,25	22	954	1584
Лист и крышка 1/2	336	628	г. 13,25	24,75	954	1782
Деми	394	507	15,5	20	1116	1440
Большая стойка	419	533	16,5	21	1188	1512
Малый средний	444	558	17,5	22	1260	1584
Средний	457	584	18	23	1296	1656
Маленький королевский	482	609	19	24	1368	1728
Королевский	507	634	20	25	1440	1800
Имперский	559	761	22	30	1584	2160

Британские метрические форматы для печати книг

Для книг форматы A часто не используются, поскольку A4 слишком велик, а A5 слишком мал. Metric Royal Octavo и Metric Crown Quarto — два часто используемых размера, которые удобнее держать и читать.

	Миллиметры		дюймов		Очки
	Ширина	Высота	Ширина	Высота	Ширина	Высота
Метрическая коронка четверть	189	246	7 7/16	9 11/16	536	697
Метрическая коронка Octavo	123	186	4 13/16	7 5/16	349	527
Метрическая большая корона, четверть	201	258	7 7/8	10 3/16	570	731
Большая метрическая корона Octavo	129	198	5 1/16	7 13/16	366	561
Метрическая система Деми-кварто	219	276	8 5/8	10 7/8	621	782
Метрическая система Demy Octavo	138	216	5 7/16	8 1/2	391	612
Метрическая королевская четверть	237	312	9 5/16	12 1/4	672	884
Метрическая Королевская Октаво	129	198	5 1/16	7 13/16	366	561

Размеры газет

Размеры газетных страниц не так строго определены, поэтому указывается средний или наиболее часто используемый размер.
