«Аквастоп» защита от протечек воды: разновидности системы

Система «Аквастоп» — защита от протечек воды, которая устанавливается на водопроводные коммуникации. В продаже представлено несколько разновидностей устройств, перекрывающих подачу воды при появлении течи. Конструкции отличаются областью применения и стоимостью. Перед покупкой системы рекомендуется просмотреть видео процесса монтажа и ознакомиться с особенностями эксплуатации оборудования.

Клапан «Аквастоп» для защиты от протечек воды.

Содержание

Назначение системы «Аквастоп»
Виды систем защиты от протечек
Работа с механическим клапаном
Водозапорный клапан-блокиратор Water Block
Порошковый абсорбент в шланге «Аквастоп»
Частичная система защиты с поплавковым датчиком и выключателем
Полная защита электромагнитного типа с совмещенной частичной защитой
Полная защита с внешними датчиками
Как самостоятельно монтировать «Аквастоп»
Дополнительные меры по предотвращению потопа

Назначение системы «Аквастоп»

Чтобы подобрать оптимальный вариант конструкции, обеспечивающий качественную защиту от затопления, следует ознакомиться с особенностями систем «Аквастоп». Принцип работы зависит от устройства оборудования.

На систему подачи воды к бытовой технике или точкам водозабора устанавливают специальные краны. Система автоматически отсекает поток, если датчики посылают на контроллер сигнал о возникновении течи. Даже если хозяев нет дома, автоматика перекроет подачу воды. После устранения причины аварии пользователь разблокирует трубопровод.

«Аквастоп» не влияет на работу водопровода, блокировка срабатывает только при возникновении аварийной ситуации.

В зависимости от потребностей пользователя и особенностей оборудования, установленного в доме, выбирают систему подходящего типа.

Виды систем защиты от протечек

Системы защиты жилища от протечки отличаются скоростью реакции, затратами на приобретение, установку и обслуживание.

Существуют следующие системы:

клапан Water Block;
порошковый шланг;
механический клапан;
частичная защита с микровыключателем, поплавком;
полная защита с электромагнитным клапаном;
система с внешними датчиками.

Перечисленные разновидности реагируют на протечку неодинаково.

Работа с механическим клапаном

Защитное устройство реагирует на сильные изменения давления в водопроводе, что возможно при разгерметизации рукава. Одним из приборов этого типа является клапан UDI.

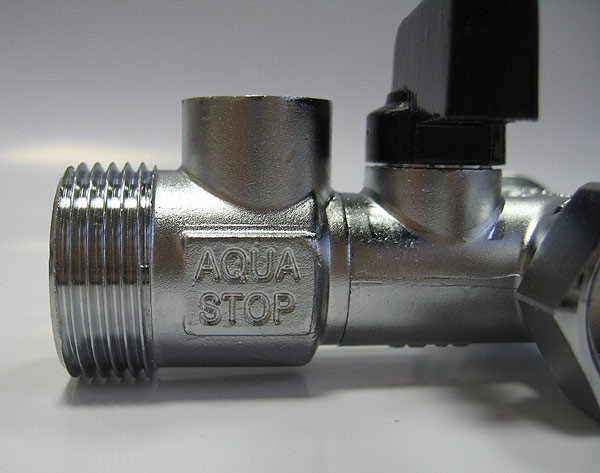

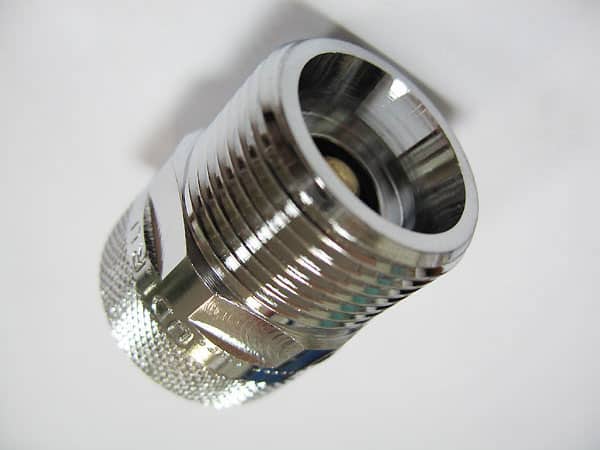

Установка механического клапана AquaStop.

Внутри установлен блокиратор. Если давление увеличивается, механизм отсекает подачу воды. За это отвечает специальная пружина, которая не мешает потоку свободно поступать к точке водозабора в нормальном режиме.

Механический клапан выполняет свои функции только при условии резкого перепада давления. Механизм не реагирует на небольшое просачивание воды в месте соединения.

Если в воде присутствуют загрязнения, тяжелые взвеси, пружина забивается и при аварии не срабатывает.

После приведения в действие защитного механизма причину аварии устраняют: клапан выкручивают до щелчка, затем снова закручивают. Кран подачи воды плавно открывают, что приводит систему в рабочее состояние.

В зависимости от места монтажа конструкция выпускается в виде фитинга, прямого или поворотного моноблока.

Водозапорный клапан-блокиратор Water Block

Принцип работы заключается в определении объема жидкости, пропущенной через систему. Изделие устанавливается перед рукавом для подачи воды.

Клапан-блокиратор Water Block.

Отрегулировать уровень допустимого объема воды пользователь сможет самостоятельно. Шаг настройки составляет 5 л.

В комплекте поставляется ключ для установки требуемых параметров. Потребуется информация, сколько воды тратит техника за один цикл.

Например, если показатель потребления составляет 50 л, стрелка на корпусе блокирующего устройства должна находиться в соответствующем положении. Клапан не пропустит большее количество воды, заблокировав подачу.

Представленная система реагирует даже на небольшую протечку, т.к. давление в водопроводе для устройства неважно.

После возникновения аварийной ситуации пользователь устраняет неисправность при помощи нажатия кнопки сброса. После этого блокирующий прибор снова готов к работе.

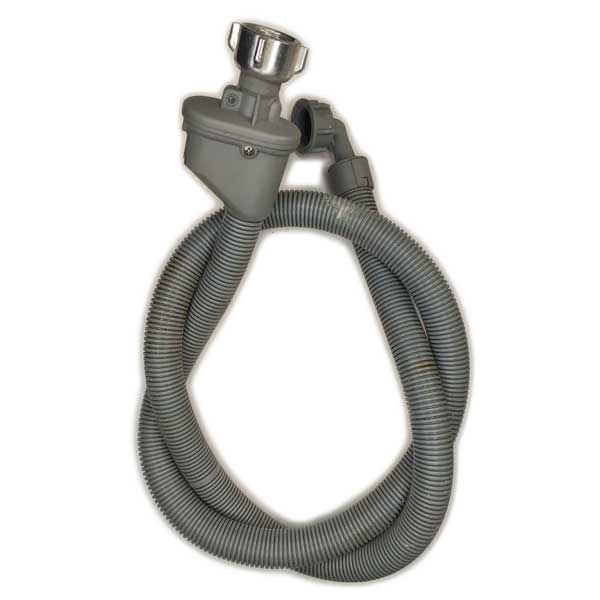

Порошковый абсорбент в шланге «Аквастоп»

Некоторые современные модели бытовой техники укомплектованы рукавом с порошковым абсорбентом. В большинстве случаев защитное изделие приобретается отдельно. Конструкция имеет внутренний канал, по которому поступает вода. Внешний рукав герметично закрывает внутренний проток. Если он поврежден, вода поступает во внешний рукав, поднимаясь к автоматическому блокиратору.

Механизм находится в точке подсоединения к водопроводу.

Существуют 2 типа этих защитных устройств:

В первой разновидности предусмотрен плунжер, выполняющий функции запорной арматуры. Абсорбирующий компонент соединяется с плунжером пружиной соответствующей жесткости. Когда вещество контактирует с водой, происходит его расширение. Увеличившийся в размерах абсорбент давит на пружину, и плунжер закрывает систему.
Вторая группа приборов имеет магниты, обеспечивающие стабильное положение плунжеров. Сухой абсорбирующий материал удерживает систему в равновесии. Намокшее вещество расширяется в объеме, разводя два магнита. Поле между ними ослабевает, и поток отсекает плунжер.

Эта система эффективна только в случае появления течи в шланге. Если разгерметизация произойдет на резьбе или внутри бытовой техники, механизм не сработает, как и при небольшой утечке. Еще одним недостатком является невозможность восстановления: шланг после аварийной ситуации потребуется заменить.

Частичная система защиты с поплавковым датчиком и выключателем

Встроенная защита подходит для некоторых моделей бытовой техники. В некоторых случаях нижняя часть стиральных машин закрыта декоративным поддоном из пластика, и в случае возникновения утечки в месте соединения или внутри бытовой техники жидкость скапливается в специальной емкости. Имеющийся в системе защиты поплавок поднимается по мере увеличения уровня воды в поддоне.

Механизм приводит в действие выключатель, размыкающий цепь насоса, когда жидкость поднимется выше допустимого уровня. Затем он переводит технику в режим откачки воды. После устранения причины аварии элементы механизма следует хорошо просушить. Система снова приводится в рабочее состояние.

Недостатком этой защиты является то, что механизм срабатывает только при попадании жидкости в поддон. Если вода скапливается в другом месте, выключатель не срабатывает. Он не среагирует и на небольшие протечки. Установить такую систему можно только в машине, где эту возможность предусмотрел производитель.

Защита от протекания воды с помощью поплавкового датчика.

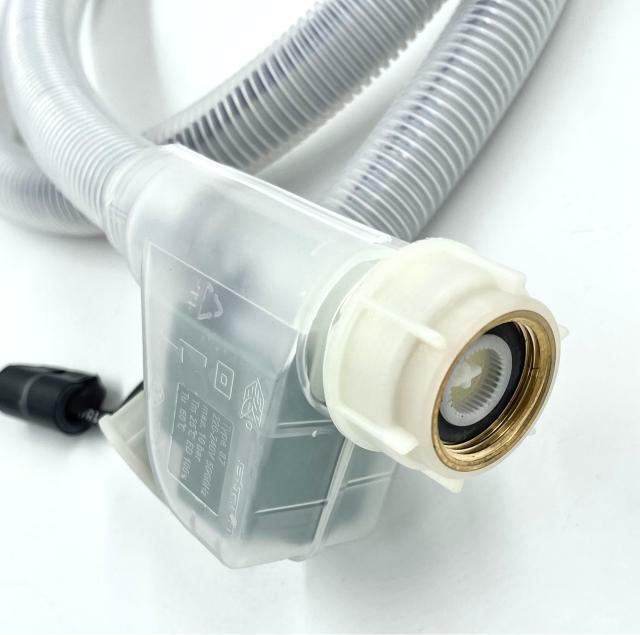

Полная защита электромагнитного типа с совмещенной частичной защитой

Такая защита представляет собой устройство с поплавком и выключателем, дополненное шлангом с электромагнитным принципом работы. Рукав находится в гибкой оболочке, выполняющей защитную функцию. Шланг устанавливается в бытовой технике производителем.

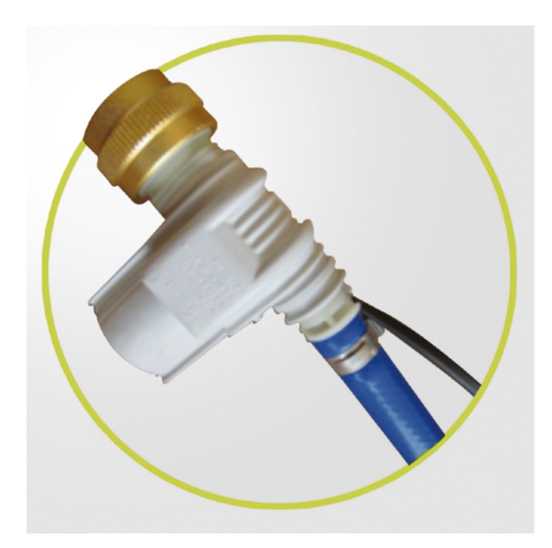

Внутри гибкого рукава есть блок с одним или двумя последовательными клапанами электромагнитного типа.

В некоторых конструкциях предусматривается наличие пневматического или электрического клапана. Блок крепится гайкой к водопроводу. Клапан герметично залит полимерной смолой. От блока к бытовой технике отходит электрический кабель вдоль всего рукава.

Если герметичность шланга нарушена, вода скапливается в дренажном отделении, из которого жидкость попадает в поддон, поднимая поплавок. Срабатывает переключатель, отсекающий питание клапана, вода перекрывается. Система надежная, но при протечке на резьбе неэффективная. После аварийной ситуации шланг потребуется заменить.

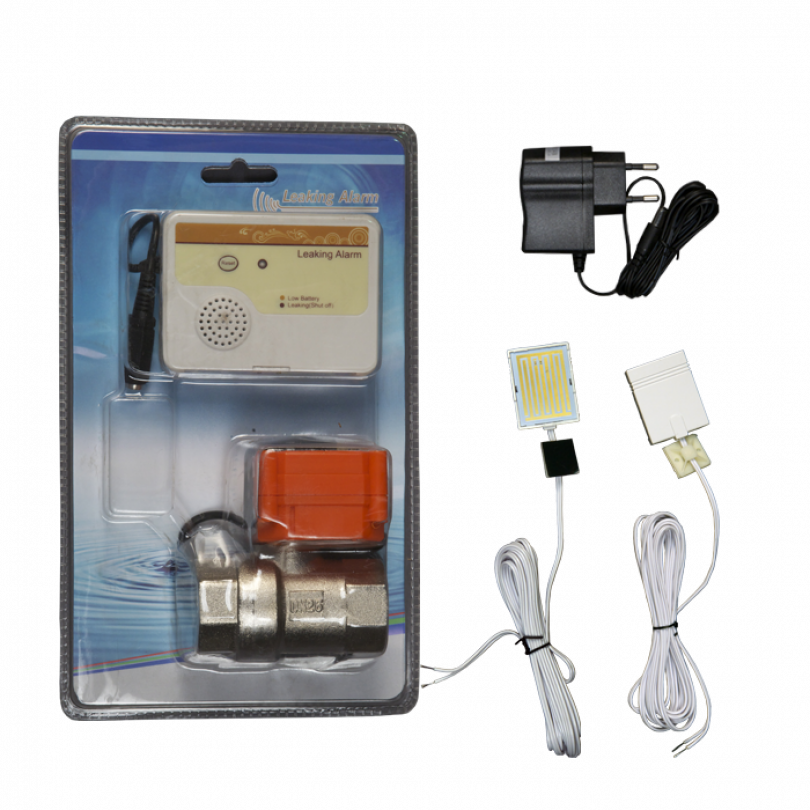

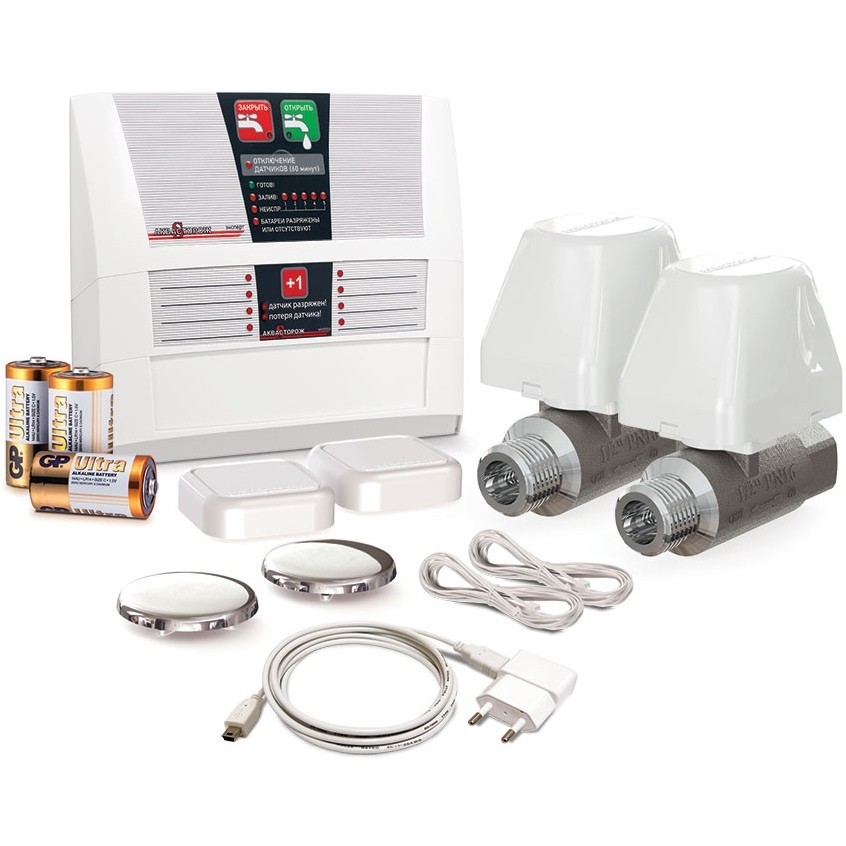

Полная защита с внешними датчиками

Система с выносными внешними датчиками сконструирована по технологии «умный дом» и комплектуется специальным контролирующим блоком и выносными датчиками. На трубы устанавливается электромагнитная запорная арматура. Если на датчики попадает вода, посылаются сигналы на контроллер. Блок управления закрывает клапаны, отсекая подачу воды.

Как работает датчик защиты от протекания воды.

В комплект входят от 2 до 250 датчиков. Пользователь выбирает систему в соответствии с габаритами помещения, количеством единиц бытовой техники. В современных модификациях оповещение присылается на смартфон пользователя. Датчики могут подключаться к блоку управления проводами или при помощи беспроводной связи.

Важным условием при эксплуатации этого оборудования является наличие ровного пола.

В противном случае жидкость может сбежать по наклону, и датчик не сработает, так как вода не попадает на контактные поверхности.

Предусматривается возможность дальнейшей работы системы после аварийной ситуации.

При правильной расстановке датчиков система отреагирует даже на небольшие утечки, поэтому оборудование этого типа является надежным.

Аналогичную продукцию можно купить в интернет-магазине КВАНТА +.

Как самостоятельно монтировать «Аквастоп»

Монтаж защиты от протечки воды включает в себя 3 этапа: устанавливаются шаровые электромагнитные краны с затворным механизмом, датчики протечки, затем выполняется монтаж контроллера. Шаровые краны обязательно устанавливают за вводными вентилями.

Запорная арматура врезается в водопроводные коммуникации: сначала перекрывается подача воды, от вводных вентилей отсоединяется разводка, после этого выполняется установка кранов. Если выход трубы имеет внутреннюю резьбу, кран оборудования вкручивается во вводный вентиль. Если резьба внешняя, сначала устанавливают американку — фитинг помогает соединить два участка трубы, не вращая их.

Резьбовое соединение обязательно уплотняют, для этого можно применять ФУМ-ленту, герметик или паклю. Американку закручивают ключом соответствующего размера. Устанавливая кран «Аквастоп», определяют направление потока воды. Повернуть другой стороной запорную арматуру нельзя. На кране для этого направление потока обозначено стрелкой.

Отсоединенная разводка подсоединяется к крану «Аквастоп». Устанавливаются фильтр, счетчик и прочие элементы водопроводных коммуникаций.

Контроллер должен быть установлен в чистом сухом помещении, например в коридоре, прихожей, сантехническом шкафу.

Влажность воздуха не должна превышать 70%. На стену наносят разметку, приложив нижнюю пластину к основанию, отмечают места установки саморезов. Просверлив отверстия в соответствующих местах, фиксируют пластину, на которую устанавливается контроллер.

Фиксируя датчики на полу, можно скрыть провод в плинтусе, в швах между плитами напольной отделки. Основание датчика фиксируют на полу. На пластину надевается декоративный колпачок. В комплекте могут поставляться беспроводные датчики, что упрощает процедуру монтажа. Датчики монтируют на двусторонний скотч.

Перед вводом в эксплуатацию систему нужно настроить:

Краны подключают к контроллеру.
К блоку питания подсоединяют датчики. Гнезда для подсоединения на плате пронумерованы и имеют соответствующие обозначения. Беспроводные датчики подключать не нужно.

Подключают блок с батарейками, все провода выводят через специальное отверстие в корпусе.

Дополнительные меры по предотвращению потопа

Чтобы не допустить потопа в доме, рекомендуется устанавливать сразу несколько систем защиты. Получить подробную информацию по выбору и подключению можно в компании КВАНТА+ в г. Тюмени. Специалисты учтут особенности расположения бытовой техники, размер помещения и помогут подобрать оптимальное решение для защиты жилища от затопления.

технология защиты от протечек. Заливные шланги с клапанами

Сегодня существует множество технологий, способных защитить жилище от всевозможных неприятностей. Одной из них является система «Аквастоп». Защита от протечек воды осуществляется посредством автоматики. Такое устройство способно сохранить ремонт как владельцев квартиры, так и их соседей, которые живут снизу. В состав прибора входит несколько элементов, монтаж которых можно произвести самостоятельно. Сегодня потребителю представлено несколько систем подобного типа. Отзывы пользователей помогут выбрать лучшую из них. Защитить своё жилище от потопа достаточно просто. Применение «Аквастопа» может сэкономить значительные средства семейного бюджета.

Общая характеристика

Многие производители бытовой техники, связанной с водопроводом, оснащают свою продукцию встроенной защитой от протечек. Однако это касается только топовых моделей, а от потопа из-за поломки, например, смесителя, ничем помочь не смогут.

Чтобы обезопасить себя от неприятностей, необходимо обеспечить защиту глобально, а не только со стороны возможной поломки стиральной машины. Здесь правильнее будет перекрывать стояк подачи воды на квартиру. В этом и заключается смысл умной системы «Аквастоп». Защита от протечек воды производится ею в масштабе всей квартиры. Входящие в её состав элементы благодаря своей слаженной работе перекрывают поток на общей магистрали его подачи на квартиру. Это гарантирует стопроцентное предотвращение порчи имущества со стороны водопровода.

Комплектация

Существует 3 основных элемента, которые входят в систему «Аквастоп». Защита от протечек воды (фото представлено ниже) осуществляется при помощи шаровых электрических кранов, контроллера и датчиков повышения влажности. Если вода попала на пол, она улавливается сенсором.

Датчики могут располагаться на кухне, в санузле. Они могут быть привязанными к одному контроллеру. Это «мозг» всей системы. Он обрабатывает сигнал, полученный от датчиков, и перекрывает в случае необходимости электрические шаровые краны. Последние вмонтированы в трубы холодного и горячего водоснабжения. Датчики могут быть проводными или беспроводными. Их количество в комплекте варьируется от типа системы. Какая бы комплектация ни была в этом устройстве, смонтировать его можно самостоятельно.

Установка шаровых клапанов

Существует определённая технология, которая позволяет установить систему «Аквастоп». Защита от протечек воды, установка которой выполняется своими силами, потребует изучения последовательности действий. Шаровые электрические краны должны быть врезаны в трубы за ручными входными вентилями. Ни в коем случае их нельзя монтировать до или вместо запорной арматуры.

Перед установкой подача воды перекрывается. Далее, от входного вентиля отсоединяется разводка. Затем устанавливаются краны системы. Если резьба внешняя, его просто накручивают на коммуникации. Когда она внутренняя, придётся использовать «американку». Резьба обматывается уплотнителем (фум-лента, пакля). Кран системы прикручивается к вентилю в определённом направлении. Оно обозначено стрелкой. Подключаются трубы.

Контроллер

Управляющее устройство имеет основное требование в процессе установки системы «Аквастоп» — защита от протечек воды. Что это за устройство, легко понять по его внешнему виду. Фото предоставлено ниже.

Это цифровое оборудование. Поэтому оно не любит повышенной влажности. Долговечность обеспечит его монтаж в сухом, защищённом от брызг месте. Влажность не должна превышать 70%. Выбрав подходящее место, необходимо прикрутить пластину к стене саморезами. Она входит в комплект. Когда эта работа будет завершена, необходимо установить контроллер. Он монтируется на приверченную пластину.

Датчики

После проведения перечисленных выше манипуляций, наступает следующий этап установки устройства «Аквастоп». Монтаж системы защиты от протечек воды предполагает теперь установку датчиков.

С беспроводными их вариантами всё просто. Такие датчики устанавливаются в местах вероятной утечки. Но вот с проводными разновидностями придётся повозиться. Провода можно оставить открытыми или спрятать за плинтус, между швами Датчик обычно крепится скотчем или винтом к полу. Он закрывается декоративным колпаком.

Подключение

Когда все элементы системы расположены на своих местах, их необходимо подключить друг к другу. Соответствующие разъёмы контроллера (обозначены надписями) подсоединяются к управляющему устройству в необходимые клеммы. Беспроводные приборы уже прописаны в памяти контроллера. Их подсоединять не придётся.

Батарейный блок необходимо подключить к плате. Для этого на ней есть специальный разъём. Блок соединяется с основной частью контроллера. Для этого провода протягиваются через специальное отверстие. Если же система беспроводная, необходимо соединить батарейный блок с радиобазой. Затем их крепят к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, это будет довольно просто.

Система Аквастоп или шланг Аквастоп – эти словосочетания нередко можно услышать в магазине бытовой техники применительно к посудомоечной или стиральной машине. Но что эти словосочетания означают, до конца не понимают даже продавцы посудомоечных машин, которые для красного словца вставляют в свою хвалебную речь благозвучные выражения.

В рамках этой статьи мы решили поговорить о шлангах с системой Аквастоп, обсудим, зачем нужны такие шланги, как они устроены и как произвести их установку, замену или проверку.

Что такое Аквастоп и каковы его функции?

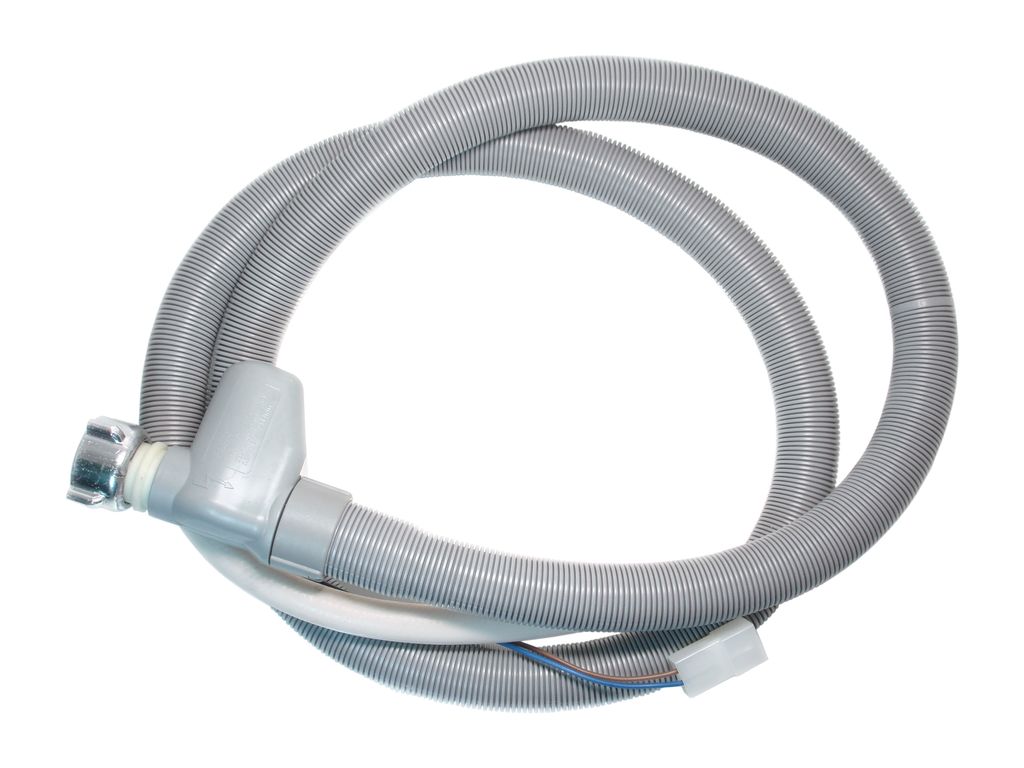

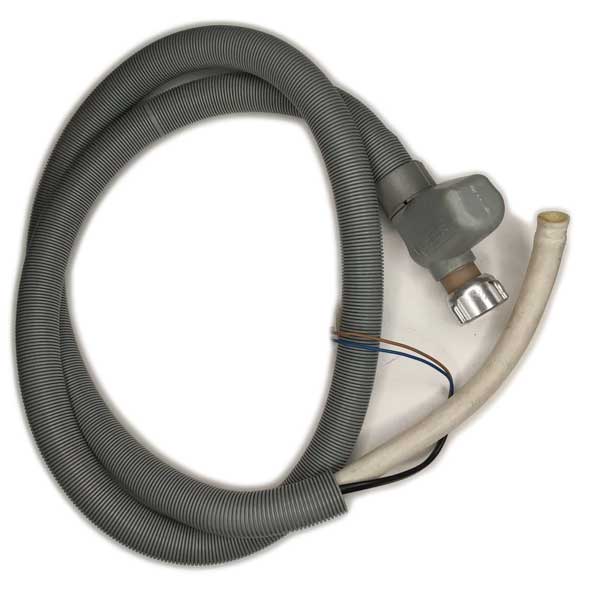

Шланг Аквастоп для посудомоечной машинки представляет собой обычный шланг, заключенный в защитный кожух и снабженный специальным приспособлением перекрывающим воду, поступающую в посудомойку во время аварии. Система срабатывает в случае протечки или разрыва шланга, предохраняя ваше жилище и жилище соседей снизу от неминуемого затопления.

К сведению! Давление в водопроводной системе довольно большое и нередко случаются гидроудары, без системы, которая защитит шланг просто не обойтись.

Современные посудомоечные машины, в большинстве своем, защищены от протечек полностью. Производители ставят на них заливной шланг Аквастоп, а вместе с ним снабжают корпус машины специальным поддоном с электромеханическим приспособлением.

Работает приспособление по следующей схеме:

внутри посудомоечной машины возникает протечка;
поддон начинает наполняться водой;
поплавок внутри поддона посудомоечной машины всплывает, подымая рычажок;
рычажок замыкает электрическую цепь, срабатывает электрический клапан и перекрывает воду.

Получается, что шланг защищает наружная система Аквастоп, а посудомоечную машину изнутри защищает внутренняя система Аквастоп. Специалисты отмечают, что система Аквастоп электромеханического и абсорбентового типа защищает посудомоечную и стиральную машину на 99%, лишь в 8 случаях из 1000 система не срабатывает должным образом, и протечка все же возникает. У механических клапанов Аквастоп статистика хуже, из 1000 случаев срабатывания 147 протечек, получается примерно 85% успеха. Поговорим о разновидностях систем Аквастоп для заливных шлангов и их устройстве подробнее.

Как устроена данная система?

Вы уже догадались, что система Аквастоп, защищающая шланг посудомоечной машины, может иметь разные конструкции. Именно на посудомойки производители устанавливают:

простую механическую Аквастоп;
абсорбентовую механическую Аквастоп;
электромагнитную Аквастоп.

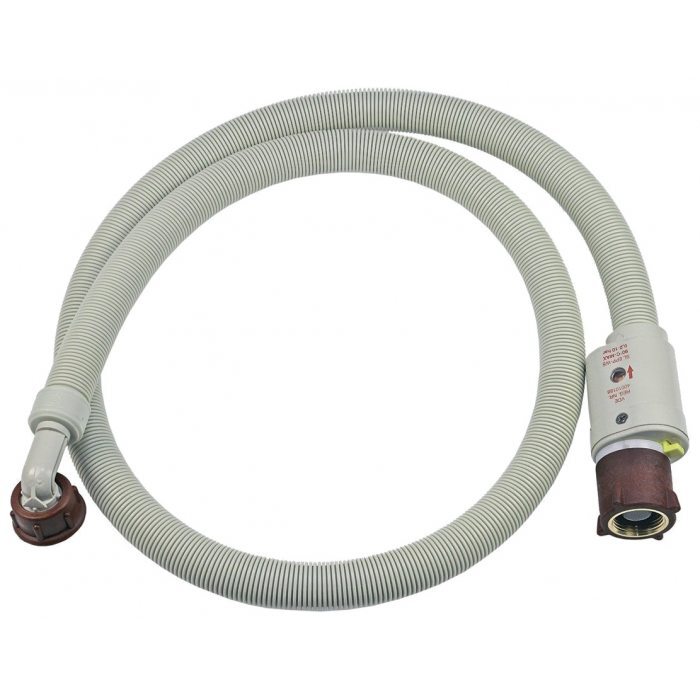

Простая механическая Аквастоп для шланга сейчас встречается все реже, но ее еще можно встретить на некоторых бюджетных посудомойках Bosch. Основу системы составляет специальная пружина и клапан. Пружина рассчитана на определенное давление воды и если давление не меняется, то шланг работает как обычно. Если происходит повреждение шланга, порыв или гидроудар, давление воды резко меняется и в ту же секунду пружина срабатывает, плотно закупоривая клапан.

Важно! Механический Аквастоп для посудомоечной машинки не распознает мелкие протечки (свищи, подкапывания), а между тем они тоже могут наделать немало бед.

Простой механический клапан Аквастоп не в состоянии полностью защитить шланг машины от протечки , но что же остальные. Абсорбентовый механический Аквастоп надежнее. В основе механизма плунжер с клапаном, пружина и специальный абсорбент в резервуаре. Работает система так:

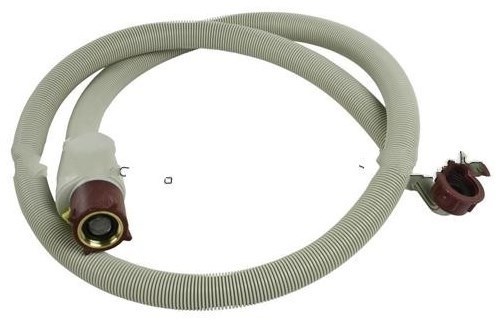

если возникает хоть минимальная протечка, то влага из шланга попадает в защитный кожух;
абсорбент быстро намокает и расширяется;
от этого срабатывает пружина с плунжером и замыкают клапан.

Главным недостатком абсорбентового Аквастопа является то, что его защитный клапан одноразовый. Как только абсорбент внутри корпуса намокает и расширяется, он твердеет и запирает клапан и повторно использовать его уже нельзя, как впрочем, и весь шланг.

Обратите внимание! В мире существуют механизмы абсорбентовых Аквастопов только с плунжером или только с пружиной, но это уже тонкости.

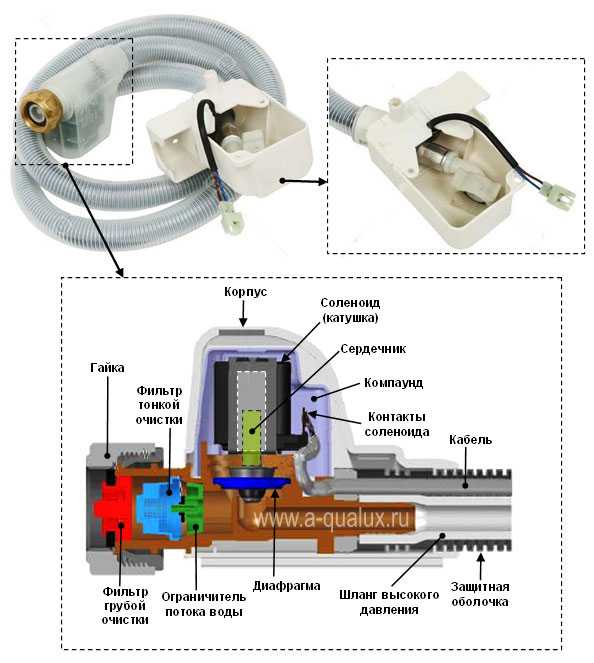

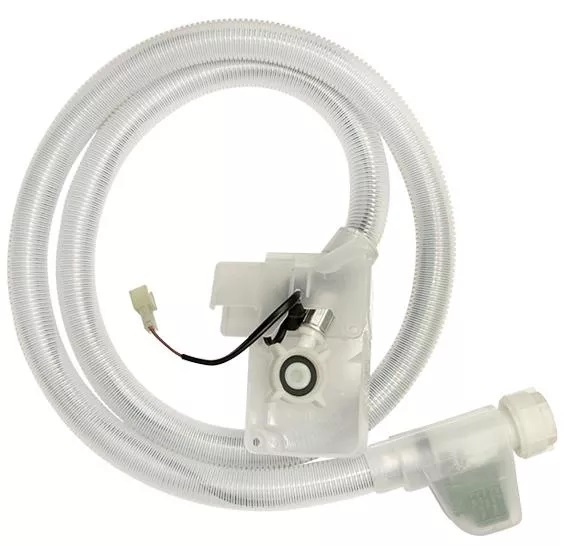

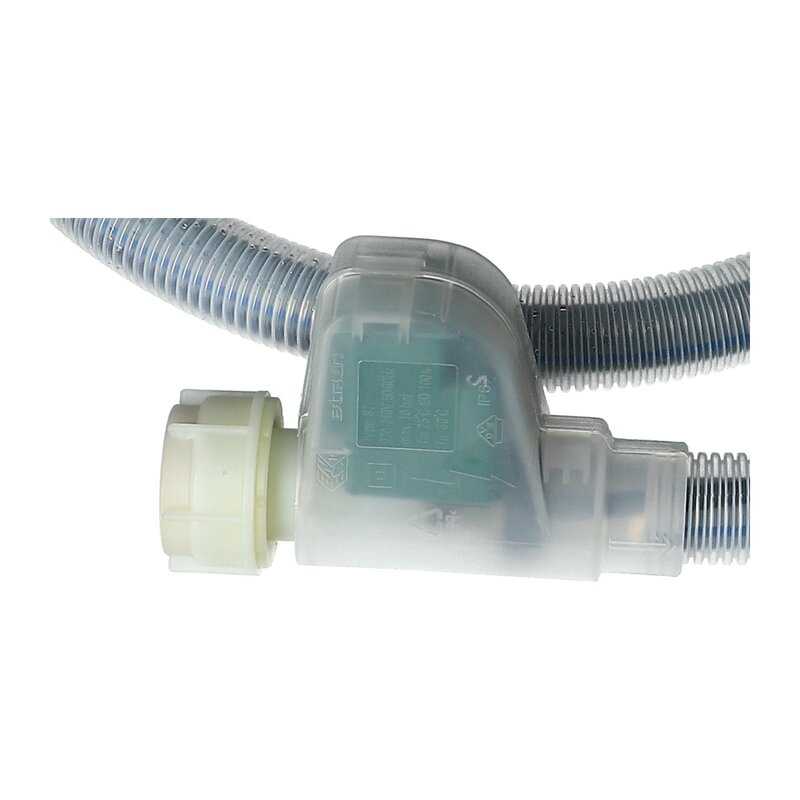

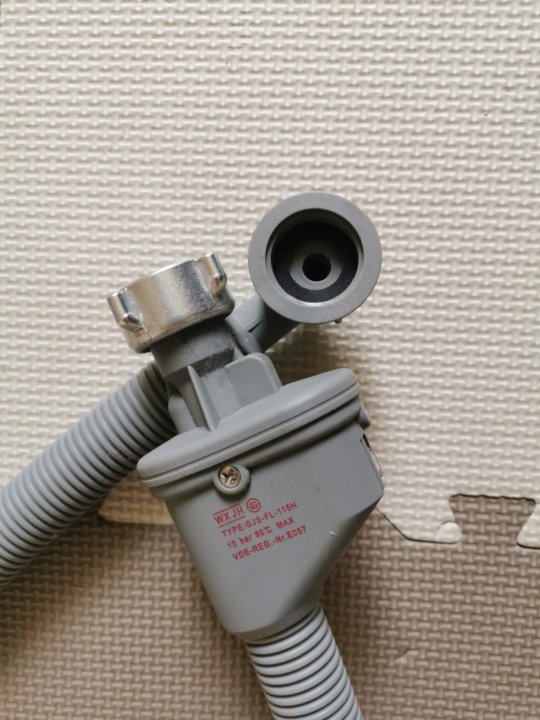

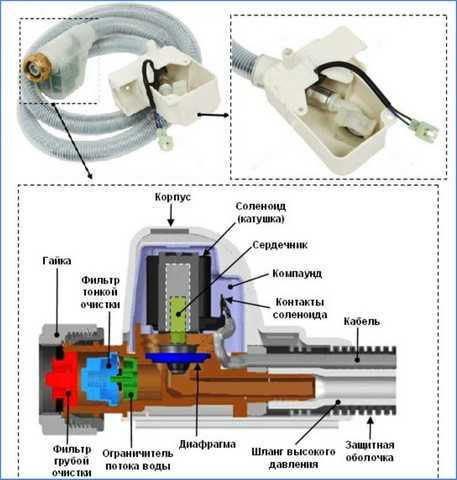

Электромагнитная система Аквастоп машины Bosch основана на принципе работы электромагнитного клапана. В корпус устройства в основании шланга устанавливается либо один клапан, либо два. Как только вода попадет в защитный кожух шланга, она начинает стекать в поддон машины Bosch, а там находится электромеханическое приспособление (принцип работы описан в 1 пункте). Приспособление срабатывает и полностью перекрывает воду, поступающую в посудомоечную машину Bosch (или другую).

Как установить/заменить своими руками?

Теперь давайте разберемся, как проверить сработал шланг Аквастоп или нет. Ну, во-первых, самым главным признаком того, что шланг все-таки сработал, является то, что посудомоечная машина «ни в какую» не захочет закачивать воду, она просто не сможет это делать. Во-вторых, посудомоечная машина Bosch выдаст системную ошибку. как раз и означает, что сработала система Аквастоп, стоит его расшифровать, и все сразу станет ясно.

Но бывает так, что код ошибки посудомоечная машина Bosch так и не выдала, а вода все равно в посудомойку не поступает. Что делать?

Нужно перекрыть воду.
Открутить шланг Аквастоп.
Заглянуть внутрь шланга, сразу за гайкой должен просматриваться клапан.
Если клапан плотно прижат к гайке и между ним и ребром нет зазора, значит, вода через такой шланг не пройдет – Аквастоп сработал.

Далее можно дополнительно убедиться в срабатывании Аквастопа посудомоечной машины Bosch. Нужно открутить нижнюю лицевую планку посудомойки и заглянуть с фонариком в поддон. Если там есть вода, значит точно сработала защита и шланг нужно менять на новый.

Помните! Простой механический Аквастоп менять не нужно, достаточно снова сжать пружину до щелчка и его можно снова эксплуатировать.

Установка/замена шланга Аквастоп ничего сложного собой не представляет. Достаточно перекрыть воду, открутить старый шланг, а на его место прикрутить новый. Если речь идет об электромагнитной системе, то здесь придется еще подключить проводок со штекером к датчику распознавания протечки. Это не сложно, поскольку проводок выходит прямо из основания устройства Аквастоп, а вход находится у заливного клапана снаружи посудомоечной машины Bosch.

В заключение, отметим шланг, снабженный системой Аквастоп, призван защитить вашу посудомоечную машину и вас от неприятностей связанных с затоплением. Работает система довольно эффективно, поэтому специалисты советуют всем ее устанавливать. Проверить и установить систему несложно, это может сделать даже человек, не имеющий никаких технических знаний, вся работа займет 10-15 минут. Удачи!

Любая стиральная машина — это потенциальный источник протечек. Однако современные производители продумали и эту проблему. Решение получило название «аквастоп для стиральной машины». Он предназначен именно для того, чтобы обезопасить свою и соседскую квартиру от нежданных оказий.

Под понятием Aquastop подразумевается устройство, которое способно защитить помещение от затопления , случающегося в результате повреждений .

Заливной шланг стирального устройства может повредиться по разным причинам:

лопнуть;
быть порезанным предметами с острой кромкой;
испорчен домашними животными.

Нельзя сбрасывать со счетов банальный срыв, от которого никто не застрахован. Привести к затоплению способна и трещина на фитинге трубы, ведущей к стиралке. Но какими бы ни были причины, они ведут к существенным финансовым потерям, ведь ремонтировать придется не только свою, но и соседскую квартиру.

Технически система аквастоп представляет собой клапан с пружиной. Такое приспособление будет срабатывать при условии падения давления. Например, если зафиксирована протечка, поступающая вода тут же перекрывается. Это позволяет не беспокоиться о закрытии-открытии , который подает на шланг воду.

Система защиты от протечек Bosch WFT2830

Одной из главных особенностей такой системы является очень толстый шланг для подачи воды — он выдержит давление примерно в 70 бар (к слову, обычный трубопровод выдержит только 10 бар). Именно в нем установлен электромагнитный элемент клапана, который аналогичен такому же в самом аппарате машинки.

Этот элемент именуется вентилем безопасности, и его нормальным положением считается, когда он закрыт.

Производители продумали строение этой системы вплоть до мелочей: например, сам шланг негерметичен — вода уходит из него в специальный поддон. А уже в поддоне находится чувствительный элемент, который замкнет контакты клапана, и вода просто перестанет поступать в машинку.

Кстати, еще одна функция клапана — закрывать подачу воды при неправильно рассчитанной . Это связано с тем, что мыльная пена переполнит нижний бак и начнет выходить наружу. В некоторых моделях предусмотрена и откачка воды, но произойдет она в том случае, если не сработают аварийный или рабочий клапаны.

Виды аквастопа для стиральных машин

Первыми аквастоп для стиральной машины внедрили разработчики стиральных аппаратов Бош еще в начале девяностых годов прошлого столетия. С тех пор появилось много разновидностей подобных клапанов — каждый из них имеет свои преимущества и недостатки:

Как самостоятельно монтировать аквастоп

Если в вашей стиральной машине нет такого устройства «с рождения», его можно поставить самостоятельно. Сделать это можно следующим образом:

1. 1. Агрегат отключается от водоснабжения и электроэнергии.
  2. От машинки отсоединяется подающий воду шланг. Возможно, на нем следует заменить уплотнительные кольца и заодно грубой очистки.
  3. Сам датчик устанавливается на кран подачи воды — при этом устройство следует повернуть по часовой стрелке.
  4. К аквастопу подсоединяется заливной шланг.
  5. Перед окончанием работ необходимо проверить качество монтажа, осторожно пуская воду в шланг — это позволит вовремя обнаружить и устранить неисправности.

Дополнительные меры по предотвращению потопа

Существуют и другие методы профилактики протечек, кроме установки специальных средств в стиральной машине.

1. 1. Для монтажа подводящих к агрегату водопроводных труб может использоваться разный материал. В основном это металлопластик или полипропилен , но есть еще медные и стальные оцинкованные трубы. Как раз у последнего варианта самый маленький срок службы (не более 30 лет). Что касается металлопластика, то его лучше всего пускать на опрессовочные формы. Хорошо зарекомендовал себя полипропилен, но такая труба не выдержит сильного механического повреждения. Специалисты советуют: лучше не брать алюминиевые краны и фитинговые системы. Достаточно большого давления в системе, чтобы такая деталь лопнула, а это уже приведет к возможным протечкам.
  2. В ванной комнате можно постелить пол из гидроизоляционного материала . Это обезопасит протекание воды к соседям снизу. Грамотный постеленный настил обеспечит самостоятельный уход воды в канализацию. Единственный минус — уровень пола в комнате немного поднимется.
  3. Правильным решением будет перекрывать все стояковые вентили, когда хозяев нет дома. Это нужно, прежде всего, в случае уже имеющихся повреждений у стиральной машины: если вода где-то сочиться, она может прорвать и затопить. Кстати, эта рекомендация дается в любой инструкции к такому агрегату, однако не все четко следуют прописанному в мануале.

Аквастоп для стиральной машины является существенным прорывом в области усовершенствований для стиральных машин. Наличие такой системы предотвратит серьезные протекания воды, а, значит, снизит риск серьезных финансовых потерь.

В техническом описании стиральной или посудомоечной машины можно встретить такой термин как защита от протечек воды.

Что же это такое? Система защиты от протечек — это комплекс технических устройств, направленный на защиту от затопления помещения водой в случае возникновения аварийной утечки воды в бытовом приборе, либо при повреждении заливного шланга.

У различных производителей бытовой техники, такая система называется по-разному: Aqua-Stop (Аквастоп), Waterproof (Ватерпруф), Aqua-Safe (Аквасэйф), Aqua-Alarm (Акваэлам), но конструктивно они выполнены почти одинаково. Поэтому достаточно будет рассмотреть принцип работы этой системы на примере привычной нам стиральной машины.

Защита от протечек действительно полезная система, она поможет Вам избежать неприятных последствий затопления помещения.

2. Виды защиты от протечек

По степени защиты от протечек стиральные и посудомоечные машины можно условно классифицировать на несколько видов:

Без защиты от протечек
С частичной защитой от протечек
С Полной защитой от протечек

2.

1 Без защиты от протечек Большинство недорогих стиральных машин не имеет системы защиты от протечек, то есть для подключения к водопроводной сети устанавливается стандартный гибкий армированный шланг (шланг высокого давления) с пластиковыми или металлическими гайками на концах. Одна сторона шланга прикручивается к крану, а другая к электромагнитному клапану подачи воды стиральной машины.

Если заглянуть под машинку снизу, то можно заметить, что дно ничем не закрыто или как во многих моделях стиральных машин марки Candy и Samsung прикрыто декоративным пылезащитным пластиком. Поэтому, когда происходит какая-либо утечка воды в стиральной машине или случатся разрыв заливного шланга, вся вода вытекает на пол.

Если в стиральной машине нет защиты от протечек, рекомендуется регулярно осматривать состояние заливного шланга, следить за тем, чтобы стиральная машина в период эксплуатации не имела следов подтекания воды и каждый раз после стирки необходимо перекрывать водопроводный кран, который устанавливают при подключении машины.

2.2 Частичная защита от протечек

Стоит обратить внимание на то, что именно производитель или продавец подразумевает под термином «частичная защита от протечек». В стиральных машинах с частичной или полной защитой от протечек, одним из обязательных технических условий является наличие цельного пластикового или металлического поддона. На поддоне, с внутренней стороны крепится поплавок из пенопласта с электрическим микровключателем (Рис.1).

Когда происходит протечка воды в пределах внутреннего пространства стиральной машины, поддон заполняется водой, поплавок всплывает и активирует микровключатель. По сигналу срабатывания микровключателя, электронный блок управления стиральной машины переходит в аварийный режим и программа стирки останавливается. При этом включается сливной насос и происходит откачка воды из бака стиральной машины.

Оповещение срабатывания системы защиты от протечек выводится на дисплей панели управления стиральной машины в виде соответствующей надписи или кода неисправности. В таком случае, чтобы привести стиральную машину в рабочее состояние, необходимо удалить воду из поддона, выявить и устранить причину протечки.

Рис. 1 Частичная защита от протечек (только внутри корпуса СМ)

Теперь подытожим: в стиральной машине с частичной или полной защитой от протечек обязательно должен быть специальный поддон в нижней части стиральной машины и поплавок с микровключателем.

Стоит оговориться, что некоторые производители стандартизировали корпус стиральной машины, поэтому присутствие поддона не всегда свидетельствует о наличии защиты от протечек.

Как Вы понимаете, специальный поплавок и поддон позволяют предотвратить утечку воды лишь в самой стиральной машине. Поэтому, такую защиту от протечек можно назвать частичной, поскольку стандартный заливной шланг для подключения стиральной машины не имеет какой-либо предохранительной системы от разрыва или повреждения.

Для повышения надёжности и аварийной защиты непосредственно самого заливного шланга, разработана его специальная конструкция о которой мы и расскажем.

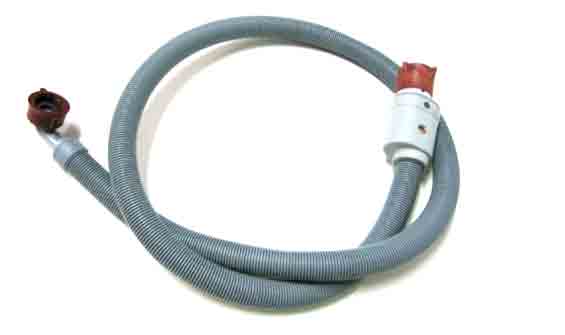

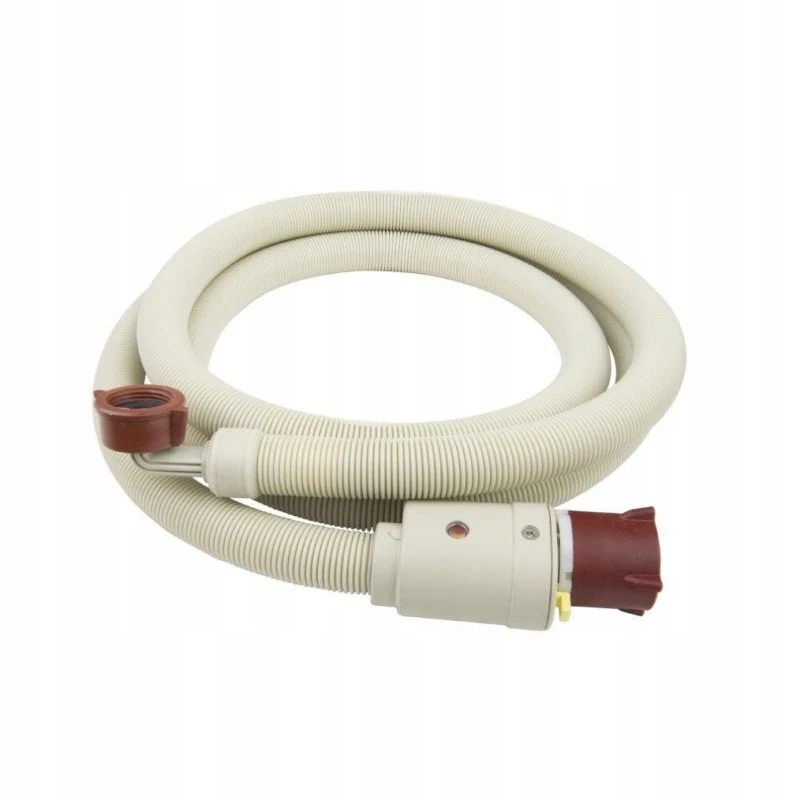

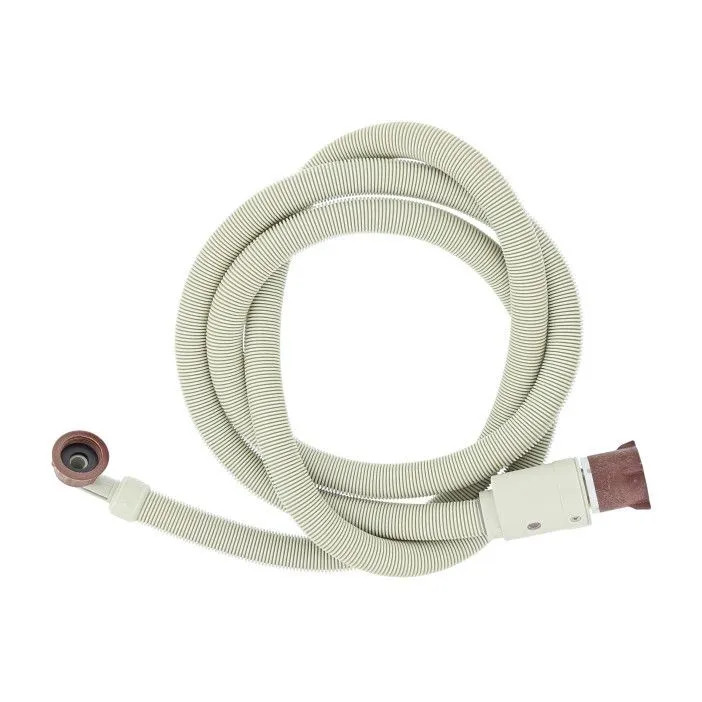

Заливной шланг с механическим защитным клапаном (Рис. 2) . В магазине бытовой техники его предлагают как дополнительную опцию. Этот шланг Вы можете приобрести и установить самостоятельно.

Существует два вида таких шлангов, назначение и принцип работы у них одинаковый, но внешне и конструктивно отличаются. Мы лишь вкратце опишем устройство и принцип действия такого шланга, не углубляясь в технические подробности.

Вид 1

Рис. 2 Заливной шланг с механическим защитным клапаном

Стандартный заливной шланг заключён в гофрированную герметичную пластиковую оболочку напоминающую сливной шланг стиральной машины. С одной стороны расположена гайка для подключения к клапану подачи воды стиральной машины, а с другой стороны гайка и защитный блок для подключения к водопроводному крану.

В чём заключается защитная система и как она работает?
Основным звеном является плунжер с пружинкой и абсорбент. В рабочем состоянии, вода через плунжер беспрепятственно поступает в заливной шланг. Жесткость пружины плунжера подобрана таким образом, чтобы он не перекрывался самопроизвольно из-за потока проходящей через него воды, а находился в состоянии баланса.

Допустим, что произошёл разрыв заливного шланга. Поскольку он находится в замкнутой и герметичной защитной оболочке, вода неизбежно проникнет в защитный блок. Специальный абсорбент (находящийся в защитном блоке) при смачивании водой резко увеличивается в объёме увлекая за собой пружину, тем самым ослабляя её воздействие на плунжер. Состояние баланса нарушается и плунжер перекрывает доступ воды под воздействием на него давления водопроводной системы.

После того, как защитная система сработала, контрольный глазок становится красным. Это обусловлено тем, что абсорбент находится в специальном контейнере из пластика красного цвета. Недостаток такого шланга в том, что после срабатывания защитной системы он подлежит только замене.

Вид 2

Рис. 3 Заливной шланг с механическим защитным клапаном (на 2-х постоянных магнитах)

Принцип действия этого шланга (Рис. 3) такой же, как и у первого вида.
Отличие заключается только в том, что стабильное положение плунжера обеспечивается не пружинкой, а магнитным полем двух постоянных магнитов, обращённых друг к другу одноимёнными полюсами. Пока абсорбент предохранителя сухой, расстояние между магнитами мало и сила их взаимоотталкивания велика. Как только абсорбент намокает и расширяется, магнит предохранителя отдаляется и противодействия магнитных полей снижается, тем самым плунжер перекрывает доступ воды, под воздействием на него давления водопроводной системы.

Ещё одно отличие. Гайка такого шланга имеет храповой механизм (храповик), который позволяет свободно прикручивать её (гайку) к резьбе водопроводного крана, а для откручивания необходимо удерживать нажатой собачку.
Как и в шланге вида 1 , после срабатывания защиты, он подлежит только замене.

3. Полная защита от протечек

На сегодняшний день это одна из более надёжных систем защиты от протечек.
Реализуется она за счёт синхронной работы специального заливного шланга с нормально закрытым электромагнитным клапаном и знакомой нам уже системой защиты от протечек стиральной машины с поплавком на поддоне.

Специальный шланг конструктивно предусмотрен и установлен в стиральной или посудомоечной машине уже заводом изготовителем.

Такие шланги имеют специальный блок в котором устанавливается один или два электромагнитных клапана включённых последовательно, либо совмещают работу электрического и пневматического клапана (такая схема применяется в некоторых устаревших моделях посудомоечных машинах Bosch и Siemens). Устройство такого шланга показано на (Рис.4) Это такой же шланг высокого давления помещённый в гибкую защитную оболочку.

Блок клапанов (вход шланга) подключается при помощи гайки к водопроводному крану. Электромагнитный клапан герметично залит компаундом от которого кабель питания тянется вдоль всего шланга и заканчивается контактной колодкой для подключения его к электрической схеме стиральной машины.

Рис. 4 Заливной шланг с электромагнитным клапаном (применяется в конструкции с полной защитой от протечек)

Теперь рассмотрим схему на (Рис. 5) , где представлены конструктивные элементы полной защиты от протечек и разберёмся как это всё работает.

После того как была выбрана и активирована необходимая программа стирки, на электромагнитные клапаны стиральной машины и клапан заливного шланга подаётся напряжение, они открываются и вода устремляется в стиральную машину. При достижении в баке стиральной машины необходимого уровня воды (уровень воды контролируется прессостатом и электронным блоком) электромагнитные клапаны отключаются электронным блоком управления и доступ воды прекращается. Клапаны всегда включаются и отключаются лишь в нужный момент. Так происходит набор воды в штатном режиме работы стиральной машины.

Рис. 5 Конструктивные элементы полной защиты от протечек

Теперь представьте ситуацию, когда армированный шланг начал подтекать где-либо или же произошёл его разрыв. Вода заполняя защитную оболочку поднимется по ней до дренажного шланга и вода уже будет стекать в поддон стиральной машины, где установлен поплавок с переключателем.

В результате всплытия поплавка, активируются контакты переключателя, электрическая схема перейдёт в аварийный режим, то есть все клапаны заблокируют доступ воды. В отдельных случаях даже включается сливной насос стиральной машины, что бы откачать имеющуюся в баке воду.

А если непосредственно в самой стиральной машине произошла утечка воды, то таким же образом всплывает поплавок, активируются контакты переключателя, электронная схема выдаёт аварийный сигнал, клапаны блокируют поступление воды. Получается, что во всех случаях происходит многоуровневая отсечка воды от водопроводной сети. И как Вы наверное заметили, что активирующим звеном этой цепочки опять является поплавок на поддоне стиральной машины.

Для того, что бы возобновить работу машины, необходимо удалить из поддона воду, выявить и устранить причину протечки.
К недостаткам шланга с электромагнитным клапаном стоит отнести перегорание соленоида или повреждение диафрагмы, при котором необходимо менять шланг целиком или отдельно блок, стоимость которого может быть достаточно высока.

В заключение стоит сказать, что все виды защиты от протечек воды в стиральных или посудомоечных машинах носят локальный характер, но всё же здорово выручают и полностью оправдывают свои цели. От повреждения фитингов и резьбовых соединений системы водоснабжения никто не застрахован. Поэтому, во избежание затопления всего помещения, существуют более глобальные системы защиты от протечек.

Довольно распространенной проблемой среди владельцев стиральных машин, будь то Канди, Занусси или , является утечка воды. Дело в том, что заливной шланг, который подает водопроводную воду может давать течь. Естественно, что это происходит не в первые 12 месяцев работы, а после более длительного срока эксплуатации данного вида техники.

Такая неприятность грозит непредвиденным ремонтом бытового устройства да еще и вероятным затоплением соседей снизу. Чтобы избежать подобных ситуаций, производители, такие как , Siemens, Miele, Samsung, оснащают стиральные машины системой аквастоп. Для понимания того, как срабатывает этот вид защиты, нужно разобраться в месте расположения и принципе срабатывания системы аквастоп.

Где находится и как работает Aquastop

В виду особенностей подачи воды в стиральное устройство уязвимым местом может стать заливной шланг. Как было уже сказано, со временем его целостность может быть нарушена, а потому целесообразно оборудовать его защитным механизмом. Также вторым местом утечки может стать внутренний механизм машины. Таким образом, защиту устанавливают:

в шланге подачи воды;
внутри стиральной машины.

Клапан на вводном шланге

Установленный механизм в заливном шланге выглядит как клапан с пружинкой, выполненный из надежного материала, не подверженного коррозии. В момент резкого падения давления в системе подачи воды, просвет шланга закрывается. При этом можно услышать характерный щелчок, после которого прекращается поступление воды в машину. Это устройство срабатывает только при значительном перепаде объема поступающей жидкости. На мелкие, но ощутимые и неприятные для пользователей утечки он среагировать не может.

В случае несущественного перепада объема поступающей воды хорошо справляются абсорбирующие аквастопы. Они выглядят как трубка с двойной стенкой. Если вода просачивается через поврежденную внутреннюю часть трубы, то она попадает в пространство, заполненное активным порошком. В результате быстрой химической реакции вода поглощается веществом и просвет трубки перекрывается увеличившейся в объеме массой. Эта система недолговечна, потому что применима для одноразового использования с последующей заменой. При этом, большую утечку данный вид аквастопа устранить не сможет.

Внутренний Aquastop

Подобный тип защиты предусматривает расположение своеобразного поплавка в поддоне аппарата. В случае попадания воды за пределы бака, поднявшийся поплавок со сработавшим включателем переводит работу машины в аварийны режим. После этого начинает работать помпа, откачивающая вытекшую воду.

Наиболее надежным считается одновременное наличие в агрегате внутренней и внешней защиты.

Самостоятельная установка защиты от протекания

Конечно, если Ваше устройство не оборудовано данной полезной функцией, можно установить аквастоп самостоятельно. Чтобы это правильно сделать, следует:

Отключить устройство от электропитания и системы подачи воды;
Отсоединить вводный шланг, при этом заодно можно уделить внимание прочистке находящегося на нем фильтра;
Защитную систему нужно установить на сам кран для подачи воды, провернув ее по направлению хода часовой стрелки. Важно соблюдать правильность размещения устройства, обратив внимание на стрелки, указывающие направление водного потока;
Аккуратно подсоединить к аквастопу шланг;
Проверить герметичность всех соединений, предварительно открыв кран подачи воды.

При отсутствии неполадок и правильном подключении, рабочая система Aquastop позволяет стиральному оборудованию свободно набирать воду до нужного уровня в момент стирки.

Если Вы обнаружили, что система Aquastop сработала, в этом случае нужно отключить прибор от электросети и системы водоснабжения. В случае внутренней утечки, слейте воду из специального поддона и достаньте белье из барабана машины. После тщательного поиска места возможного протекания проверьте работу прибора. При повторном срабатывании аквастопа лучше всего обратиться к специалистам по .

Предусматривая защиту своей стиральной машины от протечек, Вы обеспечиваете более длительный срок службы данного устройства. Также это позволяет избежать недоразумений с соседями и лишних трат денег на устранение последствий затоплений.

Вконтакте
Facebook
Twitter
Google+

Система aquastop в Сызрани: 546-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Сызрань

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Электротехника

Продукты и напитки

Дом и сад

Промышленность

Вода, газ и тепло

Торговля и склад

Все категории

ВходИзбранное

Система aquastop

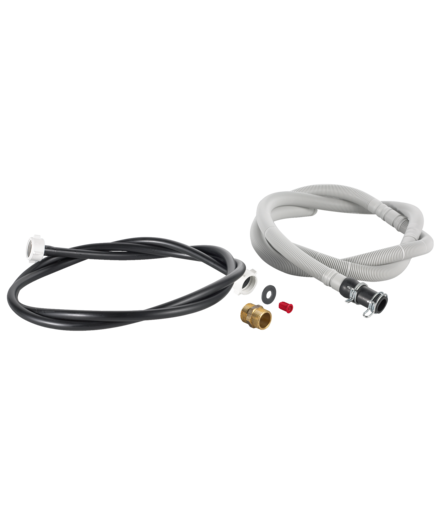

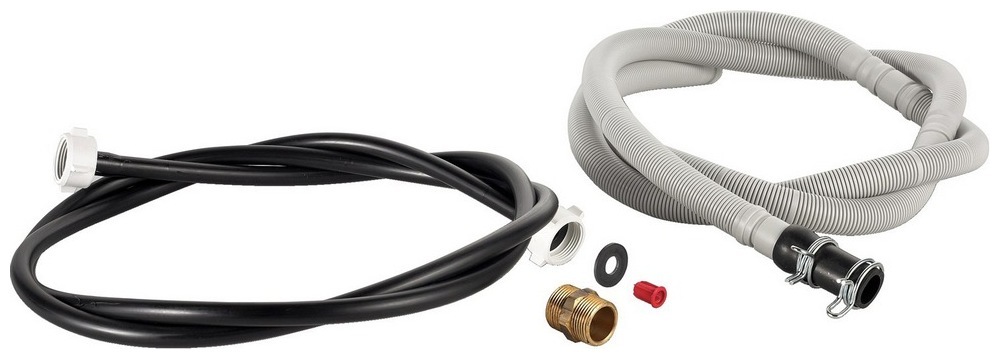

Удлинитель шланга подвода воды / шланга Aquastop (2,5м) BOSCH 00670596 Тип: удлинитель,
