Как подключить пусковое реле холодильника: Как подключить пусковое реле холодильника напрямую от компрессора

Содержание

Как подключить пусковое реле холодильника напрямую от компрессора

Пусковое реле

Существует несколько разновидностей пусковых устройств. Принцип их действия остается прежним, а в конструкции наблюдаются некоторые отличия. Наиболее популярными сегодня считается пускозащитные (пусковые) реле, которые относят к индукционным и «Таблеткам».

Исходным материалом для последних является вещество, способное расширяться при повышении температурного режима. Своевременное отключение реле происходит за счет нагрева таблетки, которая, расширяясь, вызовет расхождение контактов. Цепь прервется, и пусковая катушка остановится.

Реле на компрессоре

В индукционном пусковом или пускозащитном реле все построено на основе электромагнитов. Когда необходимые обороты для запуска компрессора набраны, сердечник с контактами катушки начинают свое взаимодействие, что провоцирует падение силы тока и последующее отключение пускового реле.

Из чего состоит пускозащитное устройство

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Компрессор

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

Схема подключения для «таблетки»

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Что такое компрессор

Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Данный элемент находится в рабочем состоянии, если

он, будучи подключенным к сети, шумит;
показывает нулевое сопротивление при проверке тестером

Значение пускозащитного реле Р1 в холодильнике Атлант

Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.

Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.

Как подключить холодильник напрямую без реле?

Для начала нужно правильно прозвонить общий вывод на компрессоре. Заметить его легко, он находится чуть поодаль от остальных. Далее к нему приставляется клемма, аналогичная ей деталь требуется и на обмотку рабочего типа.

При установке клемм напрямую нужно быть уверенным в том, что выбрана именно рабочая, а не пусковая обмотка. Удостоверится в правильности выбора поможет тестер. Следует просто подключить электропитание, и проверить сопротивление. Обмотка, на которой его показатели меньше, и является рабочей.

Если неправильно подключить компрессор холодильника напрямую без реле, то произойдет перегрев мотора. Тогда его придется менять в обязательном порядке. Еще одним важным показателем считается пробиваемость корпуса обмотками. Проверять его руками не рекомендуется, ведь если компрессор используется уже долгий период времени, то вас может ударить током.

Нужно поступать по технике безопасности, поэтому клемму стоит только присоединить к выходу. У противоположной детали сразу же повысится напряжение. Подобную процедуру следует правильно провести со всеми клеммами. Если выяснится, что они не пропускают электрический ток, то компрессор безопасен и работоспособен.

Если требуется подключить реле Р1 в агрегате Атлант или обеспечить его работу без данного устройства, вам помогут профессионалы сервисного центра. Они проконсультируют, а при необходимости и подключат компрессор напрямую без риска для производительности холодильника Атлант. Порядок их действий запечатлен на видео.

Подключение пускозащитного реле холодильника холодильника

Информация о материале: Техника; 30 ноября 2020

Техника

Эта статья описывает как заменить пусковое реле компрессора холодильника.

Пусковое, но чаще всего это комбинированное пускозащитное, реле предназначено для того, чтобы кратковременно подать напряжение на пусковую обмотку электродвигателя компрессора. А после того, как ротор двигателя наберет рабочие обороты, реле должно отключить пусковую обмотку.

Симптоматику неисправностей пускозащитного реле, а также методику проверки смотрите в статье «Как проверить реле холодильника». Если вы, при проверке, установили что у вас неисправно пускозащитное реле, тогда вам нужно его заменить. Сделать это легко.

Если вы у вас есть возможность купить точно такую же модель реле, тогда замена предельно проста — снимаете старое реле и подключаете новое. На компрессоре есть контакты (типа «папа»), на которые одевается пускозащитное реле (контакты типа «мама»). На самом пускозащитном реле есть две группы контактов (на разных сторонах реле):

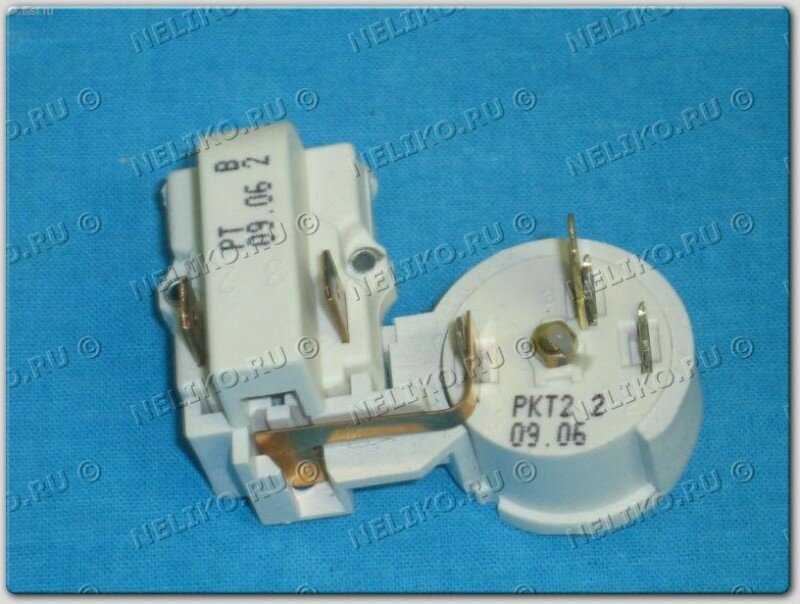

Две стороны реле:

Выходные контакты на компрессоре. На эти контакты одевается пускозащитное реле:

Если у вас нет точно такого же пускозащитного реле, тогда можно заменить его другим. Но для правильного подключения другого реле, нужно знать как вообще пускозащитное реле подключается к компрессору холодильника.

Концептуально подключение происходит следующим образом:

Защитная часть реле (тепловое реле) должна быть в цепи, которая подключается к общему выводу обеих обмоток или к выводу рабочей обмотки.
Пусковая часть реле должна быть в цепи, которая подключается к выводу пусковой обмотки.

Типичная схема подключения пускозащитного реле холодильника:

На этой схеме защитная часть (РКТ1 и РТК2) и пусковая часть (Реле) обозначены как раздельные элементы, хотя обычно это сборка в одном корпусе. Но суть схемы от этого не меняется. Также на схеме указано что защитная часть установлена в цепи общего вывода обеих обмоток. И это более правильное решение. Хотя возможны какие-то модели пускозащитных реле в которых защитная часть установлена в цепи рабочей обмотки.

Таким образом для подключения «не родного» пускозащитного реле нужно:

Выяснить какие части реле (пусковая и защитная) на какие контакты реле выведены.
Выяснить какие обмотки двигателя на какие контакты компрессора выведены.
Соединить соответствующие контакты реле и компрессора.

Как это сделать? Нужно снять крышку с пускозащитного реле и посмотреть какие его части на какие контакты выведены.

Для того чтобы узнать какие обмотки двигателя на какие контакты (на корпусе компрессора) выведены, нужно полностью снять старое реле и посмотреть площадку с контактами. Контакты могут быть промаркированы. Например это может быть такая маркировка: C (общий), S (пусковая обмотка), R (рабочая обмотка).

Если маркировки нет, тогда можно выяснить через замеры сопротивлений между контактами.

Нужно, по очереди, замерять сопротивление между двумя из трех выводов. При замере сопротивления вы получите три разных значения:

Самое большое сопротивление будет между выводами рабочей и пусковой обмотки. Это объясняется тем, что на этих контактах суммируется сопротивление обоих обмоток.
И также будет два сопротивления не сильно отличающиеся друг от друга. Это будут выводы каждой из обмоток в отдельности.

Таким образом, выяснив два вывода, между которыми самое большое сопротивление, вы узнаете общий вывод обмоток — это будет третий вывод, который не задействован в этом замере. Кстати, наибольшее сопротивление должно быть примерно равно сумме двух меньших меньших сопротивлений.

Соответственно два меньших сопротивления будут между общим выводом и выводами пусковой и рабочей обмоток. Далее нужно установить какая из обмоток, на каком выводе. Обычно сопротивление рабочей обмотки немного меньше чем сопротивление пусковой обмотки.

Как быть, если посадочные контакты пускозащитного не совпадают с контактами компрессора? В этом случае можно «приколхозить» реле при помощи проводов. Например вот так:

Главное выполнить правильное подключение реле к выводам компрессора.

Но лучше конечно поискать именно такую модель пускозащитного реле, которая подходит для компрессора вашего холодильника. В этом магазине есть разные модели пускозащитных реле.

Сопутствующие статьи

Как избавиться от запаха в холодильнике
Почему холодильник не включается
Как разморозить холодильник
Как проверить пусковое реле холодильника

Интернет-магазин Новатор, 2020

Назад
Вперед

Ремонт или замена пускового реле холодильника

Пускозащитные реле служат для пуска электродвигателя компрессора холодильника. Они защищают электродвигатель перегрузки. Так как в устройстве есть подвижные детали и контактные группы, реле могут ломаться. Отремонтировать пусковое реле может любой электрик, в том числе и заменить его.

Причины выхода из строя реле холодильника

Пускозащитное реле — это электромеханическое устройство и оно предназначено:

для запуска однофазного электродвигателя путем кратковременного подключения пусковой обмотки;
для защиты электродвигателя от перегрева путем отключения питания его, в виду большого тока рабочей обмотки.

Как и у всех механизмов, имеющих подвижные части, нагревательные элементы и контактные группы, в процессе эксплуатации могут возникать отказы:

контактная группа может заклинить и не замкнуть цепь пусковой обмотки. При этой неисправности электродвигатель не сможет запуститься и через пару секунд тепловая защита реле отключит питание. Неисправность устраняется восстановлением подвижности штока;
контакты могут подгореть и не включаться. Симптомы те же самые, что и выше. Неисправность устраняется чисткой и выравниванием пятачков контактов;
может перегореть нагревательный элемент тепловой защиты.
При этой неисправности компрессор просто не включится, т.к. цепь разорвана перегоревшей спиралью. При этой неисправности реле идет под замену;
потеря свойства биметаллической пластины для задержки отключения контакта. При этой неисправности отключение контакта будет происходить сразу при нагреве спирали. Компрессор будет кратковременно включаться и отключаться. Исправная биметаллическая пластина дает электродвигателю время запуститься при повышенном пусковом токе. При этой неисправности реле идет под замену.

Чтобы определить, что вышло из строя пусковое реле, рекомендуют отключить от компрессора клеммы реле и подключить компрессор напрямую, кратковременно дать импульс пусковой обмотке. Если компрессор включился, причину нужно искать в реле.

Это легко можно сделать при наличии символов возле выходов:

«S» – пусковая обмотка;

«R» – рабочая обмотка;
«C» – общий выход.

Виды пускозащитных реле

Несмотря на разнообразие исполнения пускозащитных реле, в холодильниках используются два вида реле:

С индукционным пуском. Включение пусковой обмотки однофазного электродвигателя осуществляется реле на основе соленоида.

С позисторным включением. Включение пусковой обмотки однофазного электродвигателя осуществляется через позистор (резистор с полупроводниковыми свойствами).

Внешний вид различных моделей

Принцип работы пускозащитных реле с индукционным пуском

Работа тепловой защиты. Тепловое реле состоит из нормально замкнутой контактной группы, биметаллической пластины и нагревателя. Биметаллическая пластина сварена из двух металлов имеющих разный температурный коэффициент расширения. Биметаллическая пластина может иметь прямой нагрев (ток едет по ней) и косвенный нагрев через спиральный нагреватель. При нагреве пластина изгибается и размыкает контакты. Компрессор отключается. Когда биметаллическая пластина остывает, контакты замыкаются, питание вновь подается на компрессор.

Пусковое реле предназначено для кратковременного подключения пусковой обмотки электродвигателя компрессора во время его включения. Как оно работает?

при подаче питания на электродвигатель компрессора, ток к рабочей обмотке электродвигателя идет через катушку соленоида реле. Так как двигатель при запуске потребляет большой ток в обмотке соленоида возникает сильное магнитное поле, которое втягивает сердечник подвижного контакта и контакты замыкаются, подключая пусковую обмотку;
когда компрессор запустился, пусковой ток в рабочей обмотке электродвигателя падает до номинального и магнитное поле соленоида перестает удерживать сердечник подвижного контакта, пружина помогает сердечнику вернуться в исходное положение, контакты размыкаются и пусковая обмотка электродвигателя обесточивается;

компрессор работает в штатном режиме.

Пускозащитное реле выглядит внешне, как небольшая коробочка, которая крепится к корпусу компрессора, а у старых холодильников на раме при помощи винтов, защелок, пружинных скоб и заклепок.

Принцип работы пускозащитных реле с позисторным включением

Пускозащитные реле с позисторами применяются почти во всех современных холодильниках. Тепловая защита у них работает точно так же как и у реле с индукционным пуском (через биметаллический контакт).

Что такое позистор, это разновидность теплового резистора с полупроводниковыми свойствами. Холодный позистор имеет незначительное сопротивление, а при нагреве сопротивление резко увеличивается и перестает пропускать ток.

Позистор повторяет работу подвижных контактов с соленоидом в пускозащитных реле с индукционным пуском, только в случае с позистором в работе этой функции отсутствуют подвижные части и ломаться нечему.

При комнатной температуре сопротивление резистора незначительное, поэтому ток к пусковой обмотке поступает, как по обыкновенному проводнику. Так как у позистора есть незначительное сопротивление он постепенно нагревается и при определенной температуре происходит размыкание цепи пусковой обмотки. При прекращении подачи тока он остывает (отключение терморегулятором) и восстанавливает свои свойства для повторного включения электродвигателя компрессора.

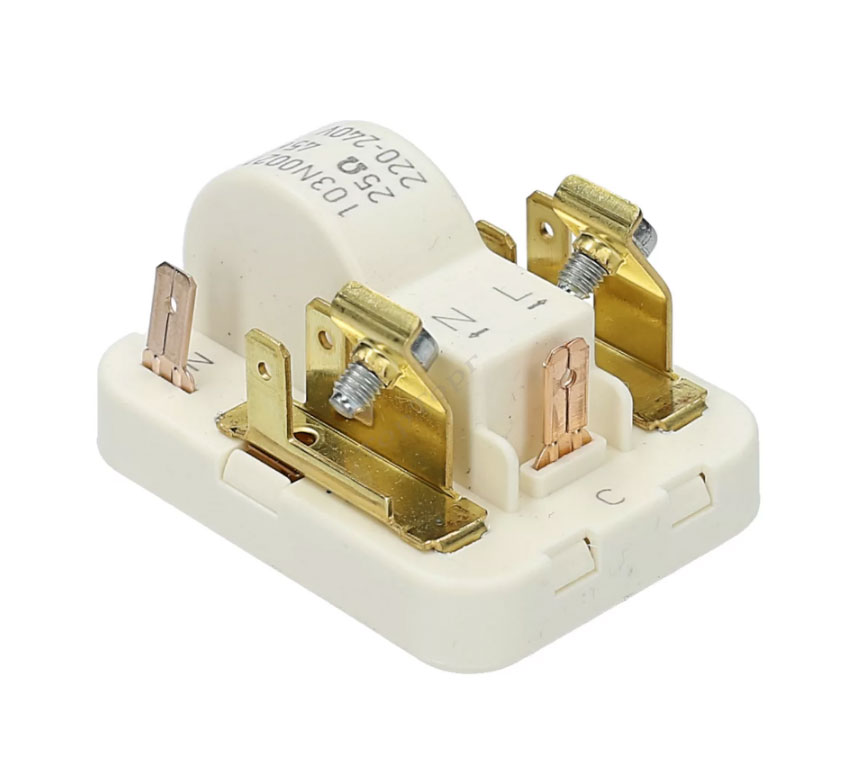

Пускозащитное реле с позистором устанавливаются непосредственно на разъем компрессора (на три контакта).

Электрическая схема

В руководстве пользователя холодильника указано, какие марки пусковых реле могут использоваться для конкретной модели. Это предоставляет выбор пусковых реле для замены при отсутствии оригинала.

Схема индукционного подключения

Схема позисторного механизма включения

Нужно не забывать, что в цепь питания электродвигателя компрессора ещё участвуют контакты терморегулятора, что нужно обязательно учитывать при тестировании неисправностей пускового реле.

Как заменить реле в холодильнике на примере Атланта (Минска)

Чтобы снять пусковое реле следует:

Убедиться в том, что холодильник отключен от сети.
Снять проволочный зажим, прижимающий крышку (На старых холодильниках могут быть защелки, которые от времени стали хрупкими. Действуйте аккуратно).
Отсоединить клеммы.
Промаркировать провода. (Это поможет не перепутать провода при присоединении их к новому реле, особенно актуально на старых холодильниках с с проводами непонятного цвета).
Отвинтить винты крепления реле к корпусу компрессора.
Снять пусковое реле с разъема компрессора.

Новое или отремонтированное реле устанавливают в обратном порядке.

Если вы не уверены в своих знаниях электротехники, лучше не рисковать и все-таки вызвать мастера. Стоимость ремонта в сервис-центре, как правило, все-таки ниже, чем цена всего холодильника.

Схема подключения компрессора холодильника: инструкция, фото

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

первый проходит напрямую на рабочую обмотку;
второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

“S” – пусковая обмотка;
“R” – рабочая обмотка;
“C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен – цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются
Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения
Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

перегорела спираль, в этом случае контакты не будут звониться в любом положении;
заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно

В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

LG;
Liebherr;
«Бош»;
«Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

неисправность электрооборудования, в том числе отказ пускозащитного реле;
заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Система No Frost и саморазморозка

Описанные выше холодильники имеют капельную систему разморозки. Это значит, что холодильной камере установлен “плачущий” испаритель: в период простоя компрессора иней на нём тает естественным образом, потому как температура в камере плюсовая.

Образовавшаяся вода стекает по специальным желобам через трубочку в контейнер, расположенный над мотором или возле него. Позже работающий мотор сильно нагревается, и вода испаряется. Морозилка при такой системе самостоятельно не оттаивает никогда, к тому же иней образуется не только на стенках камеры, но и на продуктах.

Холодильники No Frost не нуждаются в разморозке, инея в их камерах, даже в морозилке, вы не увидите. Характерная особенность таких моделей – наличие вентилятора, который распределяет холодный воздух от испарителя по камерам.

В холодильниках No Frost присутствуют стандартные пуско-защитные реле, усовершенствованное термореле, а также вентилятор и нагревательные элементы для автоматической оттайки

Сам охлаждающий змеевик в таких моделях выглядит не как привычная сплошная металлическая пластина, а как автомобильный радиатор или змеевик конденсатора сзади старых холодильников.

В общей схеме работы холодильника новые элементы ведут себя следующим образом:

вентилятор или турбина запускается вместе с компрессором и равномерно распределяет холодный воздух по камерам;
когда термореле размыкает контакты, питающие двигатель в связи с достижением заданной температуры, одновременно отключается и вентилятор;
раз в 8 – 16 часов термореле включает нагревательный элемент. Это электрический мат или провод, нагревающий змеевик испарителя для удаления с него инея. Теплый воздух не попадает в камеры холодильника, поскольку испаритель скрыт, а вентилятор отключен;
когда весь иней оттаял, переключатель компенсации температуры отключает подогрев;
дополнительно термостат может управлять заслонкой, регулирующей подачу холодного воздуха в основную камеру по каналам.

Разморозка таких холодильников похожа на “плачущий” испаритель лишь в одном: образовавшаяся вода также стекает по каналам в емкость около мотора.

Испаритель и вентилятор могут быть скрыты в перегородке между камерами, а для регулировки температуры служат разное количество воздуховодов и подвижные заслонки в них

Описанная выше схема – наиболее примитивная. Большинство современных моделей управляются централизованно, с электронной платы.

Основной недостаток холодильников No Frost – пересыхание продуктов из-за постоянной циркуляции воздуха. Всё приходится хранить в контейнерах с плотными крышками или заворачивать в плёнку.

Оригинальное решение проблемы предлагает Electrolux в системе Frost Free. В этих агрегатах морозилка работает по системе No Frost, а в камере с плюсовой температурой установлен классический, “плачущий” испаритель. Электрическая схема в целом идентична стандартным системам “без инея”.

Самые распространенные виды самодельных влагоотделителей

Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:

Циклоны

Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.

Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

Для сброса конденсата имеется дренажный вентиль.

Адсорберы

Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).

По мере насыщения влагой сорбент следует менять.

Охладители

Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.

Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.

Охладитель и влагоотделитель – схема

Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.

Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками.

Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.

В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.

Чертеж устройства

В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.

Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора. То есть сам нагнетатель он защитить не сможет.

Основы диагностики и простой ремонт

Разберем самые простые операции, которые необходимо провести для тестирования холодильника. Начать стоит с определения качества напряжения сети. Оно должно строго соответствовать 220 В. Меньшие значения вполне могут стать причиной отказа в работе агрегата.

Следует осмотреть так же и сетевую вилку со шнуром. Загибов, заломов, повреждений быть не должно. Если элементы греются или искрят это явный признак неблагополучия.

Начать ремонт холодильника следует с визуального осмотра и диагностики. так можно выявить проблемы, о которых владелец даже не подозревал

Проверяются клеммы компрессора, которые должны находиться в рабочем состоянии. После этого нужно с помощью тестера проверить достаточное ли напряжение прибор получает от сети.

Убедившись в том, что оно надлежащего качества, устройство обязательно отключается от питания. Теперь нужно внимательно осмотреть компрессор, расположенный в нижней части агрегата. Здесь не должно быть видимых повреждений.

Если визуальный осмотр не дал результатов, переходят к тестированию обмоток двигателя. Для начала отсоединяют провода, руководствуясь при этом обозначениями на клеммах

Для проверки обмотки тестер переключается в режим омметра. Один конец провода закрепляется на тестере, после чего поочередно проверяются выводы. Проводится и парная диагностика. На замыкание или повреждение обмотки укажет отсутствие движений стрелки тестера.

Далее проверяют цепи управления. Для этого от реле отсоединяют провода и замыкают их, а потом проверяют наличие контакта между ними и вилкой включения. Наличие такого контакта свидетельствует о том, что реле, шнур и термодатчик исправны.

При обнаружении проблемы придется по отдельности проверять каждый блок. Для тестирования термодатчика его снимают и отсоединяют провода.

Из обычного гвоздя можно изготовить шток для подвижных контактов реле. Обычно эта деталь выполняется из пластика и часто ломается. На схеме показано как это можно сделать

Далее подлежит проверке каждый из проводов, при наличии замыкания делается вывод о неисправности детектора. Его следует заменить. Если же цепь управления работает нормально, обрывы отсутствуют, проверяются реле защиты и пуска.

Чтобы получить доступ придется снять крышку. У старых моделей она крепится на защелки, у новых – на заклепки. Их нужно аккуратно высверлить, а после осмотра закрепить крышку на винты.

Самые частые поломки этого узла – заклинивание пружины или сердечника в катушке, обгорание контактов или поломка штока. Все это вполне можно исправить. Для начала катушка снимается с защелок, из нее вынимается сердечник и шток с контактами.

Далее проводится тщательная очистка всех этих элементов. В самых простых случаях будет вполне достаточно мягкой ткани со спиртовой пропиткой. В более сложных для обеспечения свободного хода с сердечником придется поработать наждачкой или даже напильником. Зачищаются и все контакты.

Если оказалось, что сломан шток, а это бывает часто, поскольку он представляет собой стержень из пластмассы, его можно заменить отрезком обычного гвоздя. После ремонта узел собирается в обратном порядке, ставится на место и подключается.

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Проверка давления

Проверить работоспособность компрессора холодильника можно манометром, который измеряет давление газа, создаваемое агрегатом. Тестирование производится до слива хладагента и снятия агрегата из холодильной машины. Для измерения применяется специальный манометр с резьбовой втулкой, который накручивается на нагнетающий канал. На исправном узле после включения питания давление доходит до 6 атмосфер и выше. При отсутствии давления, пульсации или низком значении требуется проверить состояние магистральных трубопроводов и корпуса агрегата.

Причиной низкого давления может стать повреждение поршня или рабочего цилиндра, установленного внутри корпуса компрессора. Допускается разобрать агрегат, предварительно демонтировав узел. Металлический корпус разрезается шлифовальным кругом или ножовкой, при проведении работы следует быть осторожным, поскольку внутри кожуха находится масло. Поврежденные узлы заменяются на аналогичные детали, взятые от другого компрессора. Полость устройства промывается от остатков стружки и масла, а затем половины соединяются сваркой.

Комплектация и назначение элементов поршневых компрессоров для холодильника

Если вы заглянете за ваш холодильник, то сможете увидеть там небольшой черный металлический бачок с приплюснутым воротом, от которого отходят несколько трубок.

Это и есть компрессор. Его кожух герметичен, а подводящие медные трубки выведены к решеткам охлаждения холодильника, размещенным на его задней панели.

Внутри кожуха находится механизм компрессорной установки, состоящей из мотора, поршневого цилиндра с прилегающим к нему клапаном, креплений и медных трубок, витиевато закрученных вокруг самой установки. Таких трубок в современных компрессорах всего три. Две из них, расположенные рядом, отвечают за подачу и возврат в систему фреона, который постоянно циркулирует в системе под определенным давлением. Это давление и призван создавать компрессор.

Третья трубка обычно запаяна с конца.

Она находится на противоположной стороне от предыдущих, и через нее систему заправляют фреоном.

Эта трубка ведет к пластиковому глушителю, сглаживающему шум от поступающего в корпус фреона.

Двигатель компрессора чаще всего асинхронный, состоит из вертикально расположенных обмоток (статора) и подвижного якоря (ротора), к концу которого закреплен коленчатый вал с кулисой или шатуном, приводящей в движение поршень. Корпус двигателя объединен с цилиндром компрессора, и размещен на независимой подвеске из четырех пружин, сглаживающих вибрацию от двигателя, и делающих работу компрессора почти бесшумной.

Во время работы компрессора, установка вместе с двигателем достаточно сильно нагревается, и ее температура внутри кожуха может достигать порядка 100 °С.

Происходит это из-за нагнетаемого компрессором высокого давления для перегонки фреона, в среде которого вынужден работать двигатель. На дне кожуха располагается некоторое количество минерального или синтетического масла (около 200 гр), которое под температурой и давлением превращается в аэрозоль и смешиваясь с хладагентом, попадает в охладительную систему холодильника.

За подачу масла на подшипники, клапана и поршень компрессорной установки отвечает центробежный масляный насос, который располагается внутри вала ротора.

Пускозащитное реле, оснащенное термодатчиком, находится на внешней стороне кожуха компрессора и выполняет несколько очень важных функций:

Регулирует подачу электричества на компрессорную установку;
Отсекает подачу электричества на заклинивший ввиду каких-либо поломок двигатель компрессора, предохраняя обмотку статора от перегрева и сгорания. Спустя некоторое время происходит повторная подача, и в случае неполадки, отключение;
Предохраняет проводку от возгорания в случае перегрева контактной группы, и подведенных к ней проводов. Крайне полезная функция, поскольку по вине возгорания проводки до сих пор происходит огромное количество бытовых пожаров.

Как подключить компрессор от холодильника напрямую

Трудно переоценить важность такой составляющей части холодильника, как компрессор. Если он выходит со строя, то ни о какой работе холодильника не может быть и речи. Можно ли провести диагностику работы компрессора самостоятельно или для этого нужен специалист? Об этом и пойдет речь в данной статье. Принцип работы состоит в следующем. Фреон в газообразном состоянии в результате сжатия нагревается, а с помощью конденсатора охлаждается.

Поиск данных по Вашему запросу:

Как подключить компрессор от холодильника напрямую

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как запустить компрессор холодильника без реле

Как правильно подключить реле на холодильник. Схема подключения реле р3

Как подключить компрессор холодильника

Запуск компрессора холодильника без реле

Как подключить холодильник напрямую без реле?

Подключение компрессора от холодильника к сети

Как проверить и запустить компрессор холодильника без мультиметра. Простая диагностика компрессора

Руководство как подключить холодильник и отдельные его части

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как просто подключить компрессор от холодильника.

Как запустить компрессор холодильника без реле

Она воздействует на контакты, которые разъединяясь останавливают реле. Существует несколько разновидностей пусковых устройств. Принцип их действия остается прежним, а в конструкции наблюдаются некоторые отличия. Исходным материалом для последних является вещество, способное расширяться при повышении температурного режима.

Своевременное отключение реле происходит за счет нагрева таблетки, которая, расширяясь, вызовет расхождение контактов. Цепь прервется, и пусковая катушка остановится.

Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. В некоторых моделях холодильников предусмотрено три фазы третьей считается фаза земли.

Также имеется обмотка двигателя и непосредственно пусковая. Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены.

Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство. Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты.

Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае. Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления без присоединения к раме, на проводе и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР. Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся.

Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле. Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке.

Пример на фото. Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты. Если все нормально, то извлеченные детали в обратном порядке устанавливают на место. Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго.

Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента. Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле.

А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере. Для начала нужно правильно прозвонить общий вывод на компрессоре. Заметить его легко, он находится чуть поодаль от остальных. Далее к нему приставляется клемма, аналогичная ей деталь требуется и на обмотку рабочего типа. При установке клемм напрямую нужно быть уверенным в том, что выбрана именно рабочая, а не пусковая обмотка.

Удостоверится в правильности выбора поможет тестер. Следует просто подключить электропитание, и проверить сопротивление. Обмотка, на которой его показатели меньше, и является рабочей.

Если неправильно подключить компрессор холодильника напрямую без реле, то произойдет перегрев мотора. Тогда его придется менять в обязательном порядке. Еще одним важным показателем считается пробиваемость корпуса обмотками. Проверять его руками не рекомендуется, ведь если компрессор используется уже долгий период времени, то вас может ударить током. Нужно поступать по технике безопасности, поэтому клемму стоит только присоединить к выходу.

У противоположной детали сразу же повысится напряжение. Подобную процедуру следует правильно провести со всеми клеммами. Если выяснится, что они не пропускают электрический ток, то компрессор безопасен и работоспособен. Если требуется подключить реле Р1 в агрегате Атлант или обеспечить его работу без данного устройства, вам помогут профессионалы сервисного центра.

Они проконсультируют, а при необходимости и подключат компрессор напрямую без риска для производительности холодильника Атлант. Порядок их действий запечатлен на видео. Пусковое и защитное реле последовательно включены в рабочую обмотку мотора.

Обычно они совмещены в одном корпусе. Пускозащитные реле разные по устройству и габаритам, рабочими характеристиками, в зависимости от электродвигателей, для которых предназначены, но принцип действия у всех одинаков. Принцип работы пускового реле. При включении холодильника в сеть по рабочей обмотке мотора, соленоидной катушке пускового реле и через цепь защитного реле она находится в замкнутом состояни проходит большой ток короткого замыкания при этом ротор не вращается.

В результате якорь пускового реле втягивается в соленоидную катушку и замыкает контакты, включая пусковую обмотку. Вследствии этого ток в цепи снижается и якорь реле своей массой опускается и размыкает контакты. Пусковая обмотка отключается. Защитное реле. При включении холодильника в сеть ротор еще неподвижен по цепи защитного реле, находящейся в замкнутом состоянии через биметаллическую пластину и нагревательный элемент проходит ток короткого замыкания.

При запуске двигателя и нормальном разгоне биметаллическая пластина не нагревается до такой степени, чтобы ее изгиб разомкнул контакты. Цепь остается замкнутой при рабочем токе.

В случае, если ток повысится, пластиеется до степени изгиба, контакты разомкнутся и двигатель отключится от сети. Защитные реле. Принцип их действия одинаков. Они отличаются токовыми характеристиками и способом крепления на раме или на корпусе компрессора. Схема электрическая пускозащитного реле РТК-ХL1 — соленоидная катушка с перемещающимся якорем;R1, R2 — нихромовые нагреватели в цепи пусковой и рабочей обмотки компрессора;К1 — контакты на якоре катушки;К2 — контакты на биметаллической пластине;1, 2, 3 — контакты для подключения обмоток компрессора.

Реле РТК-Х изготавливаются на и вольт. Нагреватель R2, в цепи рабочей обмотки эл. Неисправности реле пускозащитного РТК-Х :разрушение якоря катушки, подгорание контактов реле, обрыв нагревателей. Обычно неисправное реле не ремонтируется и заменяется на новое. Мотор — компрессоры работают при недостаточном охлаждении и нуждаются в защите от перегрева, который возможен при повышении температуры или повышении силы тока из — за перегрузок. Изоляция обмоток мотора при перегреве разрушается и двигатель выходит из строя.

Чтобы избежать этого необходимо отключить двигатель. В условиях непрерывной работы холодильника защита обмоток двигателя от перегрева возможна только с установлением автоматики реагирующей на нагрев.

Токовые реле реагируют на температуру обмотки, которая повышается при повышении силы тока в цепи обмотки. На изменение температуры в защитном реле реагирует биметаллическая пластинка, состоящая из двух сваренных металлов с разными коэффициентами расширения. При нагревании один из металлов удлиняется больше второго и пластинка изгибается, замыкая или размыкая контакт. Для включения — отключения пусковой обмотки, а значит и холодильника, применяются электромагнитные пусковые токовые реле.

Катушка последовательно включена с рабочей обмоткой. Конец пусковой обмотки подведен к неподвижному контакту. При включении в сеть рабочей обмотки по соленоидной катушке реле идет ток короткого замыкания ротор не вращается.

Под действием большого тока якорь реле притягивается и замыкает подвижный и неподвижный контакты. При этом пусковая обмотка включается в сеть паралельно рабочей. Ротор начинает вращаться. Холодильный агрегат.

При разгоне ротора, ток в катушке реле и рабочей обмотке уменьшится.

Как правильно подключить реле на холодильник. Схема подключения реле р3

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

Чтобы подключить реле компрессора холодильника, необходимо.

Как подключить компрессор холодильника

Консультации по ремонту только онлайн через Вопрос-Ответ. Техника перестала включаться и работать? Как проверить компрессор холодильника? Если вы не хотите обращаться в сервисный центр и платить мастеру, мы расскажем, как выполнить работу своими руками. Основывается на циркуляции хладагента фреона в системе. Изначально хладагент — это газ, давление, которое создает компрессор, способствует его попаданию в конденсатор. Там газ охлаждается, превращается в жидкость и перетекает в испаритель.

Запуск компрессора холодильника без реле

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: в кедах , 27 декабря в Холодильная техника.

Реле — это маленький элемент, находящийся непосредственно возле корпуса компрессора Компрессор является одной из основных частей холодильников, и, если он не функционирует или не может запуститься автоматически, то бытовая техника не будет работать.

Как подключить холодильник напрямую без реле?

Страницы: 1 2 3 След. Как запустить компрессор от холодильника, помогаем знающие люди. Моделей: 8 Сообщений: Регистрация: Моделей: 1 Сообщений: Регистрация: Послушайте внимательно он хоть гудит или нет при включении? Есть кнопка запуска?

Подключение компрессора от холодильника к сети

Пусковое реле отключается после набора необходимого количества оборотов дополнительный защиты. В первые минуты своего рабочего режима устройство тратит максимальное количество электроэнергии, вследствие чего происходит нагрев биметаллической пластины. Она воздействует на контакты, которые разъединяясь останавливают реле. Существует несколько разновидностей пусковых устройств. Принцип их действия остается прежним, а в конструкции наблюдаются некоторые отличия. Исходным материалом для последних является вещество, способное расширяться при повышении температурного режима. Своевременное отключение реле происходит за счет нагрева таблетки, которая, расширяясь, вызовет расхождение контактов. Цепь прервется, и пусковая катушка остановится.

Как подключить компрессор холодильника напрямую без реле Чтобы подключить реле компрессора холодильника, необходимо выполнить несколько.

Как проверить и запустить компрессор холодильника без мультиметра. Простая диагностика компрессора

Как подключить компрессор от холодильника напрямую

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Руководство как подключить холодильник и отдельные его части

ВИДЕО ПО ТЕМЕ: Подключение пускового реле компрессора холодильника с конденсатором.

Установленный в холодильных машинах компрессор с электрическим приводом обеспечивает циркуляцию хладагента и поддержание требуемой температуры в морозильных камерах. При снижении производительности или появлении проблем с запуском мотора следует проверить состояние цепей, а затем запустить компрессор холодильника без реле, что позволит убедиться в исправности агрегата. Компрессор холодильного оборудования представляет собой поршневую машину с приводом от коллекторного электрического двигателя переменного тока. Привод и нагнетательный механизм установлены на раме внутри металлического замкнутого корпуса.

Подключение пускового реле компрессора холодильника с конденсатором. В видео подробно рассказано о подключении пускового реле компрессора холодильника с конденсатором.

Техника перестала включаться и работать? Как проверить компрессор холодильника? Если вы не хотите обращаться в сервисный центр и платить мастеру, мы расскажем, как выполнить работу своими руками. Основывается на циркуляции хладагента фреона в системе. Изначально хладагент — это газ, давление, которое создает компрессор, способствует его попаданию в конденсатор.

Главная Электродвигатели Реле регулятор холодильника. Сломалось реле в холодильнике: что делать. Особенности назначения пускозащитного реле мотор компрессора холодильника.

Как устроено пусковое реле холодильника? | Swtor-guild.

com

Принцип работы пускового реле

Несмотря на большое количество производителей аксессуаров для холодильников, схема подключения и конструкция пусковых реле практически идентичны. Поняв принцип их работы, можно самостоятельно найти и устранить неисправность.

Устройство терморегулятора холодильника

Количество контактов может варьироваться от 2 до 6, а длина трубки, заполненной фреоном, может составлять от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключенных модулей холодильника (освещение, размораживание, индикация). Не рекомендуется разбирать рабочий термостат для изучения его внутренней структуры.

Терморегулятор холодильника — замена и ремонт неисправностей своими руками: https://expluataciya-holodilnika.ru/holodilniki/remont-termoreguljatora-holodilnika-svoimi-rukami-kak-ispravit-problemu/.

Как подключить реле компрессора холодильника?

Чтобы подключить реле компрессора холодильника, необходимо выполнить несколько простых шагов. Для этого необходимо использовать шланг омывателя. Найти его не составит труда. Его можно приобрести практически в любом магазине, торгующем запасными частями для автомобилей. При эксплуатации устройства важно проверить уровень масла. Это поможет избежать перегрева. При этом время работы устройства не должно превышать сорока пяти минут. В противном случае он может быстро выйти из строя. Это устройство является электрическим прибором. Поэтому при его использовании следует соблюдать меры предосторожности. Всегда проверяйте качество изоляции кабелей перед их использованием. При этом используются только специальные материалы. Всегда держите руки сухими при использовании устройства. Стоит также отметить, что не стоит рассчитывать на долгий срок службы такого устройства. Потому что никто не может дать гарантии в этом отношении. Это следует учитывать, поэтому иногда лучше купить новый компрессор, чем использовать самодельный.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (нулевое задание) ведет непосредственно к компрессору. Второй вход (условно-фазовый) внутри устройства делится на два: Если реле не имеет встраивания, то при подключении к компрессору не ошибитесь с порядком подключения контактов. Популярные в Интернете способы определения типов обмоток путем измерения сопротивления не верны в общем случае, поскольку некоторые двигатели имеют одинаковое сопротивление пусковой и рабочей обмоток. Схема подключения реле стартера может немного отличаться в зависимости от производителя. На рисунке показана схема подключения этого устройства в холодильнике Орск. Поэтому необходимо найти документацию или разобрать компрессор холодильника, чтобы понять расположение контактов втулки. Это также может быть сделано при наличии символических идентификаторов рядом с выходами: Реле различаются по способу крепления на раме холодильника или на компрессоре. Они также имеют свои собственные характеристики тока, поэтому при их замене выбирайте полностью идентичное устройство, и желательно той же модели.

Электронное реле

Это устройство представляет собой разновидность термостата, который поддерживает заданную температуру в холодильнике путем попеременного подключения и отключения двигателя. Термостаты электронного типа используются в приборах с линейными компрессорами, работа которых заключается в поддержании заданной температуры. Преимуществом электронного реле является низкий процент ошибок и возможность визуального контроля уровня температуры в камерах. Однако, по сравнению с механическими механизмами, они имеют меньший срок службы при использовании в устройствах с высоким энергопотреблением.

Схема холодильника Атлант

Устройство для охлаждения пищевых продуктов состоит из следующих компонентов:

Электрические двигатели компрессоров. Его запуск и защита от воздействия факторов окружающей среды и сопутствующих процессов осуществляется с помощью реле защиты при запуске. Рабочий цикл состоит из включения и выключения через регулярные промежутки времени. За это отвечает датчик-передатчик температуры.
Конденсаторы.
Фанаты. Используется для охлаждения конденсатора. Вместе с компрессором их работа регулируется терморегулятором. Часто для принудительной циркуляции воздуха используются специальные вентиляторы;
Электрические лампы. Электрические лампы состоят из электрической розетки, выключателя и лампочки. Колпачок изготовлен из алюминия или латуни, мощность варьируется от 15 до 25 Вт. Автоматическое включение устройства для освещения происходит при открытии двери;
Реле защиты от перегрузки по току.
Регулятор температуры.
Сенсорное реле. Содержит термочувствительную схему, контакты, устройство для обеспечения их переключения, выходные клеммы, дифференциальный винт и узел, отвечающий за установку температуры. Компонент должен быть расположен вдали от влаги, например, снаружи прибора или в холодном помещении.

Электрическая схема холодильного агрегата Atlant разработана таким образом, чтобы предотвратить быстрый выход из строя входящих в нее компонентов. См. пример на рисунке.

Неполадки в агрегате Стинол, Саратов, Бирюса

Все три компании являются отечественными производителями бытовой техники, в частности холодильников. Их продукция отвечает всем требованиям, что подтверждается мнениями благодарных покупателей. Российские холодильники легче ремонтировать, чем импортные. Причина в том, что запасные части и электрические схемы гораздо легче найти. Кроме того, это оборудование адаптировано к особенностям электроснабжения в нашей стране, то есть поломки и перепады им не страшны благодаря механизму защиты от запуска. Замена пускового реле холодильника Стинол, Бирюса и Саратов производится следующим образом: далее все в обратном порядке, только на место элемента, вышедшего из строя, устанавливается его новый аналог, который подбирается в зависимости от модели холодильника и типа компрессора. Перед выполнением этих работ необходимо отключить само устройство от сети, иначе специалиста по обслуживанию может ударить током. Замена пускозащитного реле (теплового) часто необходима из-за ослабления части пружины или перегрева катушки, которая передает тепло биметаллической пластине. Если проблему не удается решить самостоятельно из-за ее сложности или отсутствия времени, необходимо обратиться к специалистам сервисного центра Стинол, Бирюса или Саратов.

Схема подключения пускового реле

Это устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статоре двигателя имеются две обмотки — пусковая и рабочая. Первый используется только для обеспечения пускового момента и запуска компрессора. Вторая обмотка нужна для того, чтобы поддерживать ротор в движении, непрерывно подавая на него переменный ток.

Прозвон контактов

Неисправности в пусковом механизме выявляются с помощью мультиметра путем прощупывания трех секций:

проверить мультиметром вход, выход на рабочую обмотку на предмет обрыва, окисления размыкающих контактов, возврата механизма защиты в исходное положение;
используя мультиметр, проверьте вход и выход на пусковую обмотку на предмет обрыва токоведущего провода, отсутствия контакта, разрыва цепи.
Нулевая точка разрыва, вызванная механическим воздействием на контур;

Запуск асинхронного двигателя однофазной сетью 230 вольт

380 В — три фазы по 230 В каждая, при этом обе фазы считаются действующим значением. Это вызывает аналогичный тепловой эффект на пассивном резисторе. Переменное напряжение изменяется непрерывно, числовое значение усредняется по времени. Полученный результат называется эффективной стоимостью. Для нормальной работы асинхронного двигателя необходимо, чтобы поле статора вращалось. Это легко обеспечить (Никола Тесла доказал это): подача питания на три обмотки с правильными фазами. Далее следует сложение полей с помощью векторов. Результирующий вектор вращается плавно, увлекая за собой ротор. КПД двигателей трехфазной 380-вольтовой сети является самым высоким среди других версий, типов токовых цепей. В промышленности используются напряжения, не характерные для бытовых потребителей. Может ли житель получить 380 вольт? Гипотетически, да. Профессиональный электрик обнаружит, что три фазы смещены друг относительно друга под правильным углом (120 градусов).

Многоэтажные здания питаются напряжением 380 вольт. Жилое помещение получает 1 фазу. Редкие исключения касаются только современных высотных зданий. Некоторые виды бытовых приборов (плиты) питаются от двух фаз. Эта мера обеспечивает снижение требований к электропроводке в квартире.

Существует одна фаза. Вращение поля в принципе невозможно. Движение получается путем сложения как минимум двух векторов. Необходимо использовать конденсатор, который сдвигает напряжение на 90 градусов. Фактически, при расположении звездой или треугольником одна обмотка действует как пусковая, вызывая вращение поля. Затем величина изменяется линейно, так как двигатель набирает обороты, инерции достаточно, чтобы поддерживать его вращение. Меняющееся поле будет ритмично толкать ротор в нужном направлении. Гладкость хуже, чем у результата сложения трех векторов, для функционирования бытовой техники достаточно.

Почему квартиры лишены трехфазного напряжения. Работа с ним требует глубоких знаний, отличных практических навыков. 230 В любая домохозяйка поможет подвести к розетке. Одна фаза и заземление (нейтраль). Нет необходимости думать об этом. Формулировка преувеличена, но близка к смыслу реальной ситуации. Мы теряем эффективность и получаем взамен простоту.

Что делает обмотка стартера. Двигатель не смещается, он создает второй вектор, который, в первом приближении, позволяет считать поле внутри двигателя вращающимся. Неровное колесо, которое нужно поменять, чтобы раскрутить ротор, достаточно. Вращение приобретается, пусковая катушка должна быть отключена, толк минимален, затрачивается значительное количество энергии, что снижает эффективность устройства.

https://vd.net.ua/priznaki-neispravnosti-holodilnika-biryusa-kakie-byvayut.html — признаки неисправности холодильника бирюса — какие бывают?

Дата публикации: 20 Июнь, 2021

Как узнать, что пусковое реле холодильника неисправно — модернизированный дом

Каждый компонент холодильника влияет на его работу и функции, включая пусковое реле. Ваш холодильник не будет работать должным образом, если пусковое реле неисправно, и вы говорите, что что-то не так, если холодильник не охлаждает. Будь то щелкающие звуки или отказ от охлаждения, давайте рассмотрим симптомы плохого пускового реле.

В вашем холодильнике много разных компонентов. Когда один из них выходит из строя, есть вероятность, что ваш холодильник может работать неэффективно и вообще перестать работать. Идентификация различных компонентов может быть затруднена, особенно если вы не знаете, что искать.

Вы можете сказать, что пусковое реле неисправно, если холодильник не охлаждается или реле издает щелкающий звук. Встряхните холодильник и прислушайтесь к дребезжащему звуку, указывающему на неисправность пускового реле. Пусковые реле холодильника выходят из строя из-за скачков напряжения и при неисправности УТТ.

Вам нужны услуги по ремонту бытовой техники?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое пусковое реле холодильника?

Пусковое реле холодильника — это устройство, которое запускает компрессор вашего холодильника. Компрессор является одним из наиболее важных компонентов для эффективной работы вашего холодильника и может выйти из строя по многим причинам. Компрессор сжимает хладагент, который превращается в жидкость, проходя через змеевики конденсатора.

При перегорании пускового реле компрессор может работать неправильно. А когда компрессор не работает должным образом, холодильник не охлаждается внутри, а морозильная камера не замерзает должным образом.

Как узнать, неисправно ли пусковое реле холодильника

Хотя неисправность пускового реле может быть неочевидна, существует ряд методов устранения неполадок, которые можно применить для определения компонента, вызвавшего ошибку . Без реле компрессор не сможет эффективно запуститься, и цикл охлаждения может не начаться.

Существует довольно много признаков того, что пусковое реле может быть неисправным. Выполните эти шаги, чтобы выполнить поиск и устранение неисправностей, чтобы в конечном итоге определить, неисправно ли ваше пусковое реле.

Шаг 1. Холодильник не охлаждает

Первым и наиболее очевидным признаком того, что что-то не так, является то, что холодильник не охлаждает должным образом. Если компрессор запускается, а холодильник по-прежнему не достигает оптимальной температуры, это должно быть первым признаком того, что неисправен другой компонент.

Вы можете заметить прерывистое гудение компрессора в течение дня, когда компрессор неисправен. Вы можете заметить, что нет гудящего звука, хотя температура внутри морозильной камеры и отделения для свежих продуктов растет. В этом случае есть большая вероятность, что пусковое реле не работает должным образом.

Шаг 2: Испытание на тряску и дребезжание

Возможно, наиболее эффективным способом проверки пускового реле является проведение физической проверки . Чтобы найти пусковое реле, найдите его в том же отсеке, где находится компрессор (обычно он подключается где-то в задней части основного отсека холодильника).

Перед открытием основного отделения отключите холодильник от источника питания. Затем вы можете отключить пусковое реле от самого компрессора, а затем хорошенько встряхнуть его. Если вы слышите дребезжание, исходящее изнутри пускового реле, можете смело предположить, что деталь вышла из строя и вам потребуется ее замена.

Если нет дребезжания и явных повреждений пускового реле, это свидетельствует о проблеме с самим компрессором. Это не оптимально, так как ремонт компрессора в долгосрочной перспективе будет стоить намного дороже.

Шаг 3. Прислушайтесь к щелчку реле

Когда пусковое реле включает компрессор, вы каждый раз будете слышать слышимый щелчок . Включается компрессор или нет, значения не имеет; этот щелчок произойдет независимо от того, что делает компрессор. Если компрессор не включается, когда пусковое реле пытается его запустить, пусковое реле в конечном итоге попытается снова запустить его через короткое время. Обычно это происходит через 2-5 минут после первой попытки.

Если вы слышите повторяющиеся щелчки, это может означать, что пусковое реле неисправно и не включает компрессор. Если вы слышите этот постоянный щелчок, но компрессор холодильника не запускается, есть большая вероятность, что вам придется заменить пусковое реле.

Шаг 4. Замена пускового реле

Когда вы выполнили необходимые тесты, чтобы определить, неисправно ли пусковое реле, вы можете прийти к выводу, что вам нужно полностью новое. Если вы чувствуете себя некомфортно или неуверенно выполняете работу самостоятельно, не стесняйтесь вызвать профессионала .

Выполняя работу самостоятельно, всегда начинайте с отключения шнура питания холодильника от электрической розетки, прежде чем что-либо делать. Всякий раз, когда задействован электрический ток, он только увеличивает потенциал опасности. Сделайте себе одолжение и сначала отключите его.

Перед началом работы отодвиньте холодильник от стены, чтобы освободить место. Если вы сомневаетесь, что делать, обратитесь к руководству пользователя, чтобы найти схему подключения пускового реле, а также его расположение в вашей модели холодильника.

Заменить блок довольно просто. Просто отключите неисправный компонент и вставьте новый. Вы просто снимаете крышку на задней панели холодильника, вытаскиваете реле из гнезда, а затем подключаете новое пусковое реле на его место. В Интернете есть множество ресурсов, которые должны точно сказать вам, какая модель пускового реле понадобится вашему холодильнику.

Тест реле запуска холодильника

Лучше всего проверить пусковое реле холодильника с помощью мультиметра. Мультиметры дают точные показания и могут сообщить вам, пора ли заменить деталь. К счастью, для проверки пускового реле с помощью мультиметра требуется всего несколько простых шагов.

1. Выключите холодильник

Отключите холодильник от сети, чтобы отключить питание. Это сделает работу с ним безопасной и позволит получать точные показания мультиметра.

2. Снимите реле

Снимите крышку пускового реле. Аккуратно используйте плоскогубцы, чтобы снять разъем и провод с реле. Это освободит реле и позволит вам удалить его. Осмотрите на наличие признаков повреждения и коррозии и верните на место, если вы их не обнаружите.

3. Используйте мультиметр

Подсоедините мультиметр к клеммам пускового реле, установите правильное напряжение и выполните проверку. Если показания мультиметра низкие, это означает, что ваше пусковое реле неисправно и его необходимо заменить.

Можно ли обойти пусковое реле холодильника?

Теперь, когда вы знаете, как определить неисправное пусковое реле холодильника, есть еще один вариант, который следует принять во внимание. Когда пусковое реле не работает, это означает, что холодильник не охлаждается должным образом. А когда холодильник не охлаждает должным образом, продукты внутри могут быстро испортиться .

Итак, вам может понадобиться обойти пусковое реле, чтобы запустить компрессор. Это позволит холодильнику работать при низкой температуре, пока вы не купите новое пусковое реле и не замените старое.

Как обойти пусковое реле холодильника

Сначала убедитесь, что вы приняли надлежащие меры предосторожности. Отключите холодильник от сети и отодвиньте его от стены. Найдите защитную пластину (она находится в нижней задней части холодильника и ее нужно просто отвинтить с помощью отвертки). Отложите пластину и винты в сторону.

Согните или нажмите на металлическую коробку, которая находится в нижней правой задней части холодильника; это отключит его . Когда он будет удален, вы сможете увидеть релейную систему. С помощью плоской отвертки нажмите вниз между корпусом и самим реле. Затем нажмите на пусковое реле и вытяните его, чтобы полностью удалить.

Немного сдвиньте провод реле, чтобы облегчить доступ к нему. Снимите металлический разъем, который прикрепляет его к системе реле, и используйте плоскогубцы, чтобы оголить часть провода, но убедитесь, что вы уходите не более чем на ¼ дюйма в любую сторону. Используйте изоленту, чтобы соединить оба конца обратного провода с корпусом реле; это должно полностью обойти отсутствующее реле и замкнуть цепь.

Установите на место крышку коробки и защитную пластину. Восстановите питание этого выключателя, а затем снова подключите холодильник. Убедитесь, что вы следите за ним в течение нескольких часов, чтобы убедиться, что компрессор работает правильно. Если это так, вы можете смело покупать новое пусковое реле и заменять его позже.

Вам нужны услуги по ремонту бытовой техники?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что вызывает отказ пускового реле?

Одной из наиболее частых причин выхода из строя пускового реле являются скачки напряжения. Плохо то, что скачки напряжения могут быть незаметны. Эти скачки напряжения, которые могут быть вызваны индуктивными нагрузками с горячим переключением, часто ускоряют процесс старения пускового реле .

Это может произойти даже в приложениях с низким уровнем сигнала. Неисправные УТТ и даже аварии также могут стать причиной выхода из строя реле. Если вы хотите проверить работоспособность вашего текущего пускового реле, наличие автоматического испытательного оборудования (ATE) является отличным инструментом. Это часто позволяет быстро определить, работает ли пусковое реле, чтобы вы могли заменить его, вместо того, чтобы пытаться выяснить, что с ним не так.

Связанные руководства

Как обойти пусковое реле на холодильнике
Марки холодильников, которых следует избегать (покупайте вместо них эти марки)
Как долго должен работать холодильник?

Последние публикации

ссылка на Лучшее время для удобрения газона до или после дождя?

Когда лучше удобрять газон до или после дождя?

Пышный газон – это то, чего хочет каждый домовладелец. Фактически, вы можете оказаться в тихом соседском соревновании, чтобы увидеть, у кого будет самый зеленый газон, свободный от сорняков. Ключ к безупречному газону — это…

Продолжить чтение

ссылка на Как повесить дверцы шкафа под покраску

Как повесить дверцы шкафа под покраску

Если шкафы в хорошем состоянии, их покраска — экономичный способ обновить их. Но покраска шкафов может занять много времени, особенно когда вы ждете, пока высохнет одна сторона….

Продолжить чтение

Как обойти пусковое реле на холодильнике [2022]

Когда вы включаете холодильник, это происходит из-за того, что пусковое реле включено последовательно с двигателем компрессора, поэтому обход этого реле позволит вам использовать холодильник без включения этого реле. и на конденсатор не подается питание.

Однако в большинстве случаев это не так просто, как отрезать один или два провода от платы, поскольку есть встроенные меры безопасности. Во многих случаях наряду с датчиками тока существуют также терморезисторы, которые перегорают, если обнаруживают, что через них проходит ток, превышающий нормальный (нагрузка с высоким сопротивлением).

Иногда отключение этих мер безопасности все равно не позволит вам обойти пусковое реле, потому что где-то в цепи есть электрический предохранитель, и как только на проводах появляется напряжение ниже номинального, предохранитель перегорает и начинается высокий путь сопротивления к земле. Итак, чтобы обойти пусковое реле, вы должны прочитать всю статью ниже. Продолжай читать!

Содержание

Снимите нижнюю заднюю панель холодильника
Найдите и удалите пусковое реле для вашего холодильника
Замените новым пусковым реле по вашему выбору или просто обойдите его полностью.
Установите на место нижнюю заднюю панель, чтобы завершить установку самостоятельно за считанные минуты!
Окончательный вердикт

Снимите нижнюю заднюю панель холодильника

Вы, вероятно, увидите компрессор, змеевики конденсатора и расширительный клапан. Возможно, вам придется снять заднюю панель вашего холодильника, если она есть. Обычно это крепится двумя или четырьмя винтами с каждой стороны внизу. Но в некоторых случаях из соображений безопасности винты отсутствуют, а просто скреплены в этих местах небольшими пластмассовыми кусочками.

В большинстве холодильников, где вы можете получить доступ ко всем компонентам, не снимая заднюю панель, есть датчик температуры (обычно термистор), который измеряет температуру замерзания внутри морозильной камеры. Чтобы ваш холодильник не выключался во время разморозки, вы должны отсоединить его провода от платы управления, чтобы при обнаружении определенной температуры он посылал сигналы для продолжения работы, а не для остановки перегревающегося компрессора. Не забудьте снова подключить к нему провода, иначе морозильная камера никогда не разморозится, и у вас будет лед внутри холодильника каждый раз, когда вы его открываете. Этот термистор обычно скрыт от глаз металлическим экраном (в некоторых случаях пластиковым). Аккуратно снимите этот экран, чтобы не пораниться при разрезании изоляционной ленты, удерживающей этот датчик на месте.

Если все соединения от других компонентов, таких как датчики температуры, выключатели, компрессоры и т. д., уже отрезаны до того, как вы начали читать эту статью, или если на вашей модели холодильника такого нет, пропустите этот абзац и продолжайте читать дальше. вместо этого ниже.

Чтобы отключить эти предохранительные устройства от платы управления, просто отсоедините их кабели с обоих концов, стараясь не перерезать провода.

Найдите и удалите пусковое реле вашего холодильника

Пусковое реле почти у всех холодильников находится в верхней правой части компрессора или где-то еще в этой области. Обычно он находится на плате, отдельной от платы управления, на которой установлены электрические предохранители и терморезисторы. Как только вы найдете его, перережьте каждый провод, выходящий из него, острым ножом или другим режущим инструментом, и убедитесь, что вы не касаетесь каких-либо проводов, пока пусковое реле все еще подключено, так как, вероятно, эти кабели будут защищены дополнительными устройствами безопасности.

В некоторых моделях, однако, есть несколько реле на одной плате, и это может затруднить их обход, потому что вам нужно сначала открыть несколько отверстий, прежде чем перерезать провода внутри вашего холодильника, не повреждая окружающие компоненты или создавая пути с высоким сопротивлением между отключенными линиями, которые поднимет потребляемый ток выше нормального уровня и немедленно перегорит предохранитель. Но так как таких холодильников у меня нет, то остановимся на моделях, где за запуск всех компонентов сразу отвечает только одно реле.

Загляните внутрь вашего холодильника после того, как найдете пусковое реле, чтобы увидеть, куда оно было подключено, прежде чем отрезать его провода, и обратите внимание, есть ли какие-либо другие устройства безопасности, кроме электрического предохранителя, встроенного где-то в эту цепь, который сработает, как только напряжение ниже, чем то, на что он рассчитан, проявляется на этих концах проводов (даже на мгновение). Если это так, их также необходимо отключить, чтобы предотвратить их перегорание при повторном подключении питания к плате таймера оттайки, поскольку на обоих концах каждой отключенной линии образуются пути с высоким сопротивлением. В противном случае предохранитель сгорит сразу же, как только вы включите главный выключатель питания.

Если нет других предохранительных устройств, кроме предохранителей, просто отрежьте все провода, идущие от вашего холодильника, прямо в том месте, где они входят в него, и вставьте их в каждый конец куска провода, достаточно длинного, чтобы выйти за пределы вашего холодильника. Изолируйте оба конца изолентой или термоусадочной трубкой, а затем обмотайте первый конец изолентой, чтобы вам было за что держаться во время пайки. Не оставляйте этот провод открытым внутри холодильника, так как он может притягивать пыль и вызывать искрение при подаче на него напряжения. Приклейте его где-нибудь под изоляционной панелью рядом с местом, где вы работали, если это возможно, закрепите его положение изоляционной лентой, затем закройте все и верните все в исходное положение или, по крайней мере, как можно ближе к нему.

Замените новым пусковым реле по вашему выбору или просто обойдите его полностью.

В этом случае он начнет работать, как только вы подадите на него питание и больше ничего не останется, что могло бы помешать ему включить двигатель компрессора.

Если ваш холодильник имеет отдельную плату вместо одного большого реле, как указано в абзаце выше, попробуйте найти другое пусковое реле той же марки, чтобы вам не пришлось заменять все сразу, если ваш холодильник внезапно перестанет работать после в обход (хотя сам о таких случаях не слышал). Подсоедините новые провода к обоим концам каждой линии, выходящей из любого другого предохранительного устройства или детали, которые были удалены во время разборки. Используйте изоляционную ленту для простых соединений между двумя линиями и припаивайте более качественные соединения там, где это необходимо. Когда один конец не подключен ни к чему, кроме воздуха, оберните его изолентой или термоусадочной трубкой и подключите к отдельному концу провода, который позже вы подключите к внешней линии питания, идущей к вашему холодильнику.

Поскольку невозможно узнать, какой уровень напряжения используется главным реле в холодильниках такого типа, выберите одно из пусковых реле, рассчитанное на самое низкое напряжение среди всех возможных вариантов, и сравните его номинальный ток (1, 2 , или 3 ампера), если это возможно. Подсоедините оба провода, идущие от каждого конца вашего зашунтированного пускового реле, к проводам, выходящим из вашего нового сменного пускового реле, в соответствии с цветовым кодом, напечатанным на них.

В некоторых моделях есть реле только для таймера оттаивания и/или управления освещением на отдельных платах, но их не нужно обходить, так как они не запустят ни один компрессор, просто используйте вольтметр для проверки напряжения, если хотите чтобы быть в безопасности. В таких случаях подсоедините провода вашего нового сменного пускового реле, идущие от его правого и левого концов (с более тонкой изоляцией), непосредственно к проводам, выходящим с каждого конца соответствующего реле таймера оттайки и/или реле управления освещением.

Если вы действительно хотите убедиться, что все работает правильно, измерьте напряжение при включении сетевого выключателя после обхода реле холодильника.

Если в этой цепи помимо пускового реле имеется более одного устройства безопасности, проверьте каждый компонент отдельно после выполнения этого временного соединения между новым сменным пусковым реле и проводами, выходящими из его соответствующих концов. Если какие-либо предохранители перегорают, как только вы подаете на него питание, поищите оборванные или закороченные провода в другом месте внутри вашего холодильника, пока не найдете их, прежде чем пытаться что-либо еще, потому что они мгновенно сгорают снова всякий раз, когда на них подается питание. Если предохранители не перегорели и на выводах вольтметра ничего не видно (но там только воздух), плоскогубцами потяните за черный провод, выходящий из нового пускового реле, и проверьте наличие напряжения на обоих его концах. Если там есть питание, удалите этот провод из своего заказа и купите другую модель или замените его самостоятельно, если вы знаете, как это сделать.

Когда все работает нормально и ничто другое не мешает включению двигателя компрессора после подачи питания на новое сменное пусковое реле, верните все в исходное положение, где это возможно, закрепите его положение изоляционной лентой, затем закройте все и верните все в исходное положение или, по крайней мере, как можно ближе к нему. Проверьте правильность работы холодильника, измерив напряжение между черным и красным проводами, подключенными к главному выключателю питания в вашем доме. Питание должно присутствовать во время работы компрессора только в том случае, если в вашем холодильнике есть таймер разморозки. Без него питание должно быть 24 часа в сутки, 7 дней в неделю, независимо от того, что еще происходит внутри вашего холодильника.

Установите на место нижнюю заднюю панель, чтобы завершить установку самостоятельно за считанные минуты!

Окончательный вердикт

Эти инструкции должны работать на многих моделях одной категории. Они были протестированы на Maytag Bravos XL и Whirlpool Gold, поэтому мы не гарантируем, что они будут абсолютно работать с вашей конкретной моделью или ее версией, но если вы попробуете их и увидите, что произойдет что-то другое между тем, что описано выше, и что происходит внутри вашего холодильника, пожалуйста, оставьте нам комментарий ниже, чтобы мы могли исправить эту статью в соответствии с фактами. Мы рады помочь другим избавиться от лишнего ожидания своего холодильника!

Если у вас есть какие-либо дополнительные вопросы, на которые здесь нет ответа, оставьте еще один комментарий ниже (регистрация не требуется) или свяжитесь с нами через нашу контактную форму.

Надеюсь, вы насладитесь ледяным напитком, не дожидаясь часами, пока остынет холодильник!

Как заменить пусковое реле компрессора в холодильнике с вертикальной морозильной камерой

Включите JavaScript для просмотра веб-сайта.0003

20 июля 2015 г.

By Lyle Weischwill

В этом руководстве по ремонту холодильника объясняется, как заменить пусковое реле в холодильнике с верхней морозильной камерой. Компрессор не будет работать, если пусковое реле выйдет из строя. Реле подает ток на пусковые обмотки двигателя для увеличения крутящего момента двигателя для запуска двигателя, а также на рабочие обмотки двигателя. После запуска двигателя реле продолжает подавать ток на рабочие обмотки, но отключает ток на пусковые обмотки. Неисправное пусковое реле не подает ток на пусковые обмотки, рабочие обмотки или на обе. Пусковое реле включает компонент защиты от перегрузки, который отключает подачу тока к двигателю, если двигатель перегревается. Неисправная защита от перегрузки срабатывает, когда двигатель не перегревается, что препятствует запуску двигателя. Замените неисправное пусковое реле компрессора запасной частью, одобренной производителем.

Используйте эту процедуру ремонта для замены пускового реле компрессора в холодильниках Kenmore, Frigidaire, Electrolux, Whirlpool, KitchenAid, Maytag, Amana, GE, Samsung, LG, Gibson, Crosley, Bosch и Haier.

Quick Links

Инструменты требуются

Рабочие перчатки

Набор драйверов гайки

Слот отвертка

Сложность ремонта

Требуется время

15 минут или меньше

Сложность ремонта

. 0148 15 минут или менее

Как заменить пусковое реле компрессора холодильника с верхней морозильной камерой, видеоруководство по ремонту.

Замена пускового реле компрессора холодильника видео.

Инструкции

01.
Отключите питание
Отсоедините шнур питания от сетевой розетки.
02.
Снимите крышку заднего отсека
Отодвиньте холодильник от стены.
Выкрутите винты из крышки заднего отсека и снимите крышку.
ФОТО: Снимите винты крышки.
ФОТО: Снимите заднюю крышку.
03.
Снимите реле компрессора
Подденьте фиксатор провода, удерживающий пусковое реле на компрессоре.
Отсоедините жгут проводов от пускового реле.
Отсоедините пусковое реле и рабочий конденсатор от компрессора.
ФОТО: Подденьте фиксатор провода.
ФОТО: Отсоедините жгут проводов.
ФОТО: Вытащить пусковое реле.
04.
Установите новое реле перегрузки/позистора
Переместите рабочий конденсатор со старого пускового реле на новое пусковое реле.
Подключите новое пусковое реле с конденсатором к клеммам компрессора.
Подсоедините жгут проводов к новому пусковому реле.
Установите на место фиксатор провода, удерживающий пусковое реле на компрессоре.
ФОТО: Снять конденсатор со старого пускового реле.
ФОТО: Установка конденсатора на новое пусковое реле.
ФОТО: Подключить пусковое реле.
ФОТО: Подсоедините жгут проводов.
ФОТО: Переустановите фиксатор провода.
05.
Установите на место крышку заднего отделения
Установите крышку заднего отделения на заднюю часть холодильника и установите на место крепежные винты.
ФОТО: Установите на место крышку заднего отсека.
06.
Восстановление электропитания
Включите холодильник и установите его на место.

Предупреждение. Ремонт или техническое обслуживание электроприборов или силового оборудования может быть опасным. Если вы решите провести ремонт или техническое обслуживание, вы берете на себя риск причинения вреда себе или имуществу. Чтобы снизить риск, используйте надлежащие инструменты и защитное оборудование, указанные в соответствующем руководстве, и следуйте всем инструкциям. Не продолжайте, пока не будете уверены, что понимаете все шаги и способны выполнить ремонт. Однако некоторые виды ремонта или технического обслуживания должны выполняться только квалифицированным специалистом.

Симптомы, общие для всех холодильников

Выберите симптом, чтобы просмотреть информацию о ремонте холодильника.

Почему мой морозильник недостаточно холодный?

Основные причины: неплотная прокладка дверцы, неисправность системы оттаивания, неработающий вентилятор испарителя, загрязненные змеевики конденсатора, не работающий вентилятор конденсатора

Подробнее

Какое плановое техническое обслуживание требуется моему холодильнику?

Что необходимо сделать: очистить змеевики конденсатора, заменить водяной фильтр, очистить салон, отрегулировать двери для предотвращения утечек воздуха, очистить дренажный поддон

Подробнее

Почему льдогенератор в холодильнике не готовит лед?

Основные причины: застрявшие кубики льда, сломанный узел льдогенератора, грязный фильтр для воды, перегнутый водопровод, неисправный водяной клапан, морозильная камера недостаточно холодная

Подробнее

Почему в морозильной камере моего холодильника образуется иней?

Основные причины: поврежденный уплотнитель дверцы, неисправный датчик оттаивания или биметаллический термостат, сломанный нагреватель оттаивания, неисправный таймер оттаивания или плата управления

Подробнее

Почему мой холодильник не работает?

Основные причины: неисправность платы управления или регулятора холода, поломка пускового реле компрессора, неисправность двигателя компрессора, проблемы с таймером оттайки

Подробнее

Почему мой холодильник вообще не охлаждает?

Основные причины: забитые вентиляционные отверстия, проблемы с компрессором, не работает вентилятор конденсатора или испарителя, сбой системы управления, проблемы с датчиками

Подробнее

Почему мой холодильник плохо охлаждает?

Основные причины: забитые вентиляционные отверстия, проблемы с системой оттаивания, неисправность вентилятора испарителя, загрязненные змеевики конденсатора, неисправные датчики, неработающий вентилятор конденсатора

Подробнее

Почему вода капает из моего холодильника на пол?

Основные причины: течь водяного клапана, замерзшая или сломанная сливная трубка системы оттаивания, переполненный дренажный поддон, трещина в трубке водяной системы, негерметичное уплотнение дверцы

Подробнее

Руководства по ремонту, общие для всех холодильников

Эти пошаговые руководства по ремонту помогут вам безопасно починить то, что сломалось в вашем холодильнике.

20 июля 2015 г.

Как очистить змеевики конденсатора холодильника

By Lyle Weischwill

Помогите вашему холодильнику работать более эффективно, очистив змеевики конденсатора. Это легко и занимает всего несколько минут.

Сложность ремонта

Требуется время

15 минут или меньше

Подробнее

20 июля 2015 г.

Как заменить водяной клапан холодильника

Автор Lyle Weischwill

Замените водяной клапан, который подает воду в льдогенератор и дозатор воды, если он больше не контролирует поток воды.

Сложность ремонта

Требуется время

15 минут или меньше

Подробнее

20 июля 2015 г.

Как заменить плату контроля температуры холодильника

9003 Если температура не соответствует установленной вами, проблема может заключаться в плате контроля температуры — технический специалист может поставить вам точный диагноз.

Если плата неисправна, выполните следующие действия, чтобы заменить ее самостоятельно.

Сложность ремонта

Требуемое время

30 минут или меньше

Подробнее

Статьи и видеоролики, общие для всех холодильников

Используйте советы и подсказки, содержащиеся в этих статьях и видеороликах, чтобы максимально эффективно использовать свой холодильник.

2 июня 2022 г.

Как снять стойку флиппера холодильника GE с французской дверью

Автор: Sears PartsDirect,

Узнайте, как заменить стойку флиппера холодильника GE с французской дверью.

Подробнее

19 апреля 2022 г.

Как заменить фильтр для воды в холодильнике LG

Автор Лайл Вайшвилл

Получите советы и рекомендации по замене фильтра для воды в холодильнике LG.

Подробнее

30 декабря 2021 г.

Как починить охлаждающий вентилятор испарителя

By Lyle Weischwill

Узнайте, как починить сломанный вентилятор испарителя

Подробнее 9090 1 &

Детали0003

Parts

Refrigerator Ice Maker Fill Tube W11176463 partsLamp 322-0316 partsSensor 9901-0001 partsImpact Wrench Reversible Button Kit 2112-K75 partsCooktop Main Top Assembly WB62T10555 partsCondenser 312-0027 partsHOSE 84002558 partsRefrigerator Knob Damper DA64-00644E partsStart Assembly 753- 06222 деталиРычаг дозатора холодильника и кронштейн в сборе ADW34028001 деталиТрансформатор 6170W1D050A деталиУзел блокировки дверцы микроволновой печи 00437758 деталиРекламный щит для мойки высокого давления с зажимом и наклейкой 209267GS деталиCOMP,REFR NC1MV43AMP/ASH деталиТаймер разморозки холодильника WR09X10194 деталиКрышка сцепления бензопилы 530058920 деталиключ ящика для инструментов E038 деталиЭлектронная плата управления холодильника DA92-00384G деталиПенопластовая дверца WR78X20217 деталиИнтерфейс дозатора холодильника в сборе WR55X10603 детали

детали

Как обойти пусковое реле на холодильнике

Компрессор в вашем холодильнике работает только несколько раз в неделю для поддержания низкой температуры. Поскольку компрессор не может работать бесконечно, имеет смысл использовать реле. Давайте узнаем, как обойти пусковое реле на холодильнике.

Это самый популярный вопрос на форумах. Реле, как правило, поддаются ремонту обычным человеком, что избавляет их от необходимости нанимать специалиста.

Пусковое реле — это электрический переключатель, который повышает давление в компрессоре холодильника. Компрессор включается или выключается в зависимости от требуемой мощности охлаждения. Если компрессор выйдет из строя или сгорит, внутренняя часть шкафа больше не сможет промерзнуть.

Пусковые реле — это переключатели, которые включают компрессор. Используйте это устройство для охлаждения продуктов, так как оно обеспечивает циркуляцию холодного воздуха по всему устройству в зависимости от количества холодного воздуха, которое требуется холодильнику.

Это реле, которое дает указание включить или выключить питание. Поскольку компрессор не будет работать, если реле выйдет из строя, вы должны обойти релейную систему холодильника, чтобы решить проблему.

Когда вы активируете реле, вы услышите щелчок. Это происходит независимо от степени сжатия воздуха.

Как обойти пусковое реле на холодильнике

Так выглядит система охлаждения на холодильнике

Реле, скорее всего, снова сработает, если компрессор не заработает через несколько секунд. Скорее всего, из строя, если компрессор вдруг перестанет щелкать, вышло реле.

Инструменты, которые вам понадобятся, чтобы обойти холодильник.

Головка стандартной отвертки.
Плоскогубцы для отверток с плоской головкой.
Изолента предназначена для использования с выключателем.

Прямой пуск компрессора без реле

Чтобы обойти реле холодильника, необходимо снять прибор со стены.

Помните, что компрессор издает звуки и щелкает, когда реле или конденсатор не работают .

С помощью отвертки отвинтите крышку в нижней части холодильника. Освободите место для тарелки на столе.

Подойдите к основанию холодильника, где вы увидите три точки и круг

Вы можете отсоединить металлический ящик в правом нижнем углу холодильника, нажав или согнув его. После его снятия будет видна система реле холодильника.

Общая клемма (C), пусковая клемма (S) и рабочая клемма (R)

С помощью плоской отвертки можно сжать пространство между реле и его корпусом. Чтобы снять реле с холодильника, нажмите на него и вытащите.

Уберите провод реле в сторону, чтобы он был виден в любое время. Отсоединив провод от системы реле, отрежьте 14-дюймовый отрезок провода с обеих сторон с помощью плоскогубцев.

Поместите кабели в общую и рабочую клеммы .

L1 и L2 — это кабели источника питания, которые входят в порты C и R .

Не забудьте выполнить соединение клеммы S с клеммой R, как показано .

У вас есть две клеммы, подключенные к вилке, и один свободный кабель, чтобы подключить его к клемме S. Помните, что подключение к клемме S не должно превышать двух секунд.

При подсоединении кабеля к клемме S не более двух секунд, компрессору требуется одна секунда для запуска .

Если не запустится значит выйдет из строя

Другие способы запуска компрессора

Сначала найдите компрессор, а затем реле.

Справа или слева от холодильника вы заметите большой черный цилиндр с медными трубками. В черном пластиковом контейнере с проводами с одной стороны находится холодильная система. В этом месте находится реле.

Разблокировать компрессор так же просто, как потянуть или нажать его систему реле. Для снятия реле с компрессора может потребоваться отвертка с плоской головкой.

С помощью отвертки снимите крышку, чтобы получить доступ к системе.

Внутри металлического ящика будет видна температура отсутствующего и перегруженного протектора. Сначала вы должны снять металлические разъемы, затем плоскогубцы, чтобы удалить часть провода длиной менее 14 дюймов с обеих сторон холодильника.

Снятие металлического разъема с провода необходимо предварительно зачистить. Используйте ножницы. Вы можете удалить четверть дюйма оболочки провода, взявшись за концы провода.

Оберните изолентой оба провода и подсоедините их к корпусу системы, чтобы завершить автоматический выключатель.

Изолируйте заднюю панель холодильника и установите металлический короб системы на прежнее место. Во-первых, выключите все бытовые электроприборы. Отключите электричество на панели выключателя. Чтобы убрать холодильник, вам понадобится помощь нескольких взрослых.

Включите электричество и подключите холодильник. Потратьте несколько часов, чтобы убедиться, что ваше устройство находится в надлежащем рабочем состоянии.

Во избежание перегрева и чрезмерного энергопотребления ищите признаки неисправного реле.

Если вы оставите свое устройство в режиме обхода более чем на несколько минут, мы рекомендуем вам немедленно выключить его. Квалифицированный мастер поможет вам правильно отремонтировать холодильник.

Отодвинув холодильник от стены, найдите крышку. Он находится сзади, в нижней части устройства. Чтобы снять накладку, открутите ее отверткой. Поместите накладку в безопасное место и продолжите установку. Чтобы освободить металлическую коробку, нажмите или согните ее в нижней правой задней части устройства.

Вы можете удалить его с помощью отвертки. Отложите крышку.

Снимите металлический ящик с правой нижней задней части холодильника. Когда металлическая соединительная коробка холодильника удалена, вы можете найти релейные системы внутри с помощью плоской отвертки; с осторожностью извлекайте релейные системы из их корпусов.

Важные соображения безопасности

Компрессор холодильника и реле неразрывно связаны между собой. Кроме того, это предотвращает перегрев реле, что экономит ваши деньги. Если реле холодильника перегревается, оно может выйти из строя или даже выйти из строя.

По возможности избегайте использования режима обхода реле холодильника. Если необходимо, делайте это только временно. Обращение к профессионалу временно починит реле.

Это только временное решение, которое поможет вам преодолеть текущие трудности. Вызовите техника и установите в системе второй релейный байпас, чтобы дать вашей системе охлаждения столь необходимый импульс.

Отключите прибор от источника питания перед активацией режима байпаса. Пожалуйста, выключите автоматический выключатель, сняв его. Вы должны снять прибор со стены с некоторой помощью. Отказы реле могут быть опасными из-за их веса и потенциальной опасности срабатывания.

Признаки поломки системы пускового реле

Если вы наблюдаете любой из этих симптомов, пусковое реле вашего холодильника может быть неисправно. Внимательно осмотрите каждую.

Недостаточное охлаждение.

Тепловатый холодильник — один из наиболее очевидных признаков неисправности пускового реле вашего холодильника. В некоторых случаях вы можете слышать ваш холодильник реже, чем обычно. Вы не будете слушать, если пусковое реле сильно повреждено.

Звук щелчка

Когда пусковое реле компрессора активировано, вы услышите одиночный щелчок, похожий на гул компрессора. Однако, если пусковое реле вашего компрессора повреждено, оно не будет работать должным образом.

В результате будет много щелчков, но не гудения. Если пусковое реле выходит из строя, щелчок обычно происходит с интервалом от двух до пяти минут.

Испытание на тряску и дребезжание

Проведите тест на тряску и стук, если пусковое реле не работает. Во-первых, вы должны выключить холодильники. Откройте задний отсек, где расположены компрессор и пусковое реле.

Отсоединив штекер пускового реле, встряхните его. Если пусковое реле находится в рабочем состоянии, звука не будет. Если устройство вибрирует, потребуется замена реле.

Даже если вы не слышите дребезжания, следует предположить, что в вашем холодильнике есть одна или обе проблемы, описанные здесь. К сожалению, ремонт компрессора более дорогой и трудоемкий, чем ремонт пускового реле.

Важные следующие шаги

Холодильники следует временно отключать только в том случае, если проблема сохраняется. Поэтому следует сразу приобрести запасное пусковое реле. Чтобы избежать проблем в будущем, вы должны правильно установить новое пусковое реле.

Следовательно, настоятельно рекомендуется нанять квалифицированного специалиста.

Каков начальный шаг для обхода компрессора?

Подсоедините по одному проводу к каждой клемме на новой крышке. Рекомендуется деизолировать концы проводов. Подсоедините один провод к одной клемме, а другой провод к другой клемме при включении компрессора». Немедленно снимите эти провода с ходовой крышки.

Итог

После ознакомления с системой вашего холодильника разобраться будет намного проще. Обход компрессора холодильника не является рациональным решением. Если оставить устройство в таком состоянии на длительное время, оно может получить необратимые повреждения.

Стоит попробовать отремонтировать более дорогой многофункциональный холодильник. Если вы можете сэкономить деньги, заменив более старую модель низкого качества, вы должны это сделать.

Вызовите специалиста для ремонта реле, когда вы переводите холодильник в режим байпаса. Они также могут помочь с заменой всей релейной системы.

Sources :

https://hiroasiankitchen.com/how-to-bypass-a-refrigerator-relay/
hiroasiankitchen.com
hunker.com
https: //www.youtube.com/watch?v=pPmTNi_GnGE
https://www.youtube.com/watch?v=0jmVJndnHK8

Как обойти пусковое реле на холодильнике 2? ✅

Последнее обновление 30 августа 2022 г.

Сначала вам нужно будет снять металлический разъем, соединяющий его с релейной системой, а затем с помощью плоскогубцев зачистить часть провода (не более ¼ дюйма) с обеих сторон. Используя изоленту, соедините оба конца провода обратно с корпусом реле, чтобы он полностью обошёл отсутствующее реле и замкнул цепь.

Как обойти пусковое реле?

How To Jump Реле стартера автомобиля – Обход компьютера – YouTubeНачало предложенного клипаКонец предложенного клипаИтак, первое, что я сделаю, это раскрою вашу связь. Итак, ребята, после того, как вы откроете свой капот, вам захочется большего, поэтому первое, что я собираюсь сделать, это открыть ваш залог. Итак, ребята, после того, как вы откроете свой капот, вы захотите найти свой двигатель в отсеке предохранителей и реле. Так это держатель.

Как запустить компрессор холодильника без реле?

КАК ЗАПУСТИТЬ МОТОР-КОМПРЕССОР БЕЗ РЕЛЕ …Начало предложенного клипаКонец предложенного клипаИ правая сторона — это клемма запуска, так что обычный запуск и работа в порядке, поэтому подключите линию. One.MoreИ правая сторона — это терминал запуска, так что общий запуск и запуск в порядке, поэтому подключите линию. Один. В общий терминал. Затем подключите линию к терминалу запуска.

Можно ли обойти реле?

КАК ОБХОДИТЬ РЕЛЕ С ПОМОЩЬЮ ОДНОГО ПРОВОДА!!! – YouTubeНачало предложенного клипаКонец предложенного клипаСкажите, что мультиметр показывает напряжение батареи на уровне 12,45 вольт, это все, что делает маленькая перемычка isMoreСкажите, что мультиметр показывает напряжение батареи на уровне 12,45 вольт, это все, что делает маленькая перемычка, это прыгает с клеммы 87 на клемму 30 на реле.

Что делать, если не работает реле холодильника?

Холодильник не охлаждает Наиболее очевидным признаком того, что ваше пусковое реле не работает, является отсутствие охлаждения, вызванное тем, что компрессор никогда не запускается . Обычно в течение дня можно услышать прерывистое гудение компрессора.

Как перепрыгнуть реле с помощью скрепки?

Включение муфты компрессора кондиционера с помощью скрепки на реле — YouTube

Что подает питание на реле стартера?

Чтобы стартер зацепил и провернул маховик, питание подается на реле стартера через соленоид .

Можно ли обойти пусковое реле холодильника?

Сначала вам нужно будет снять металлический разъем, соединяющий его с системой реле, а затем с помощью плоскогубцев зачистить часть провода (не более ¼ дюйма) с обеих сторон. Используя изоленту, соедините оба конца провода обратно с корпусом реле, чтобы он полностью обошёл отсутствующее реле и замкнул цепь.

Как запустить холодильник от внешнего источника?

Как запустить холодильник от внешнего источника — YouTube

Что такое обходное реле?

Вместо подачи постоянного источника питания от автомобильного аккумулятора на прицеп или жилой дом-фургон обходное реле посылает электрические импульсы при активации функции .

Можно ли обойти реле холодильника?

Как узнать, что пусковое реле моего холодильника неисправно?

Как проверить пусковое реле компрессора холодильника — YouTube

Какие контакты реле подключать?

Топливный насос заправляется при включении зажигания. Если вы хотите подключить реле топливного насоса, это будет контакт с 30 по 87 .

Как сделать перемычку реле?

Как сделать перемычку «реле и предохранитель» (токовая петля) — YouTube

Как обойти соленоид стартера?

При байпасном запуске вы прикасаетесь гаечным ключом или отверткой к клеммам стартера, к соленоиду трактора или к другому оборудованию . Это обходит все пусковые выключатели нейтрального положения трактора. Искры летят, и электричество отключается, когда цепь замыкается, стартер срабатывает и двигатель запускается.

В чем разница между реле зажигания и реле стартера?

Когда вы поворачиваете ключ зажигания, ваша батарея встряхивается, высвобождая электрический разряд. Стартер приводится в действие этой энергией и запускает двигатель. Пусковое реле замыкает цепь до того, как достигнет стартера, но также увеличивает ток аккумулятора, когда он проходит через него .

Как проверить пусковое реле холодильника с помощью мультиметра?

Как проверить пусковое реле компрессора холодильника — YouTube

Как починить реле холодильника?

Как заменить пусковое реле компрессора холодильника — YouTube

Как проверить пусковое реле холодильника?

Как проверить пусковое реле компрессора холодильника — YouTube

Мне нужен 7-контактный или 13-контактный?

Разница между 7-контактным и 13-контактным разъемом состоит в том, что 13-контактный разъем имеет больше функций . 7-контактный штекер обеспечивает только базовое освещение, такое как поворотники и стоп-сигналы. Идеально подходит для перевозки велосипедов. Дополнительные контакты в 13-контактном штекере используются, в частности, для фонарей заднего хода и заднего противотуманного фонаря.

Что делает 7-контактный разъем прицепа?

7-контактная заглушка для прицепа представляет собой разъем диаметром около 2 дюймов, который допускает дополнительный контакт для вспомогательного 12-вольтового источника питания или фонарей заднего хода . Он обычно используется для буксировки тяжелых грузовых прицепов, алюминиевых прицепов, прицепов-самосвалов, прицепов общего назначения / ландшафтных прицепов, прицепов для оборудования, открытых и закрытых автовозов.

Как обойти пусковое реле на холодильнике Советы и завершенное руководство 2022

Вы подходите к холодильнику, чтобы взять холодный напиток, но компрессор не запускается, а индикатор горит. Это может быть невероятно неприятно, особенно если вы находитесь в разгар жаркого дня и все, что вам нужно, это холодный напиток. Хорошая новость заключается в том, что есть простой способ обойти пусковое реле вашего холодильника и снова запустить его. Но как обойти пусковое реле на холодильнике?

Все, что вам нужно, это отвертка, плоскогубцы и несколько минут вашего времени. Сначала найдите пусковое реле на холодильнике. Найдя его, отвинтите крышку и вытащите пусковое реле из холодильника. Теперь возьмите плоскогубцы и согните конец одного из проводов так, чтобы он касался другого провода. Это отключит пусковое реле и позволит запустить холодильник.

Прочтите эту статью, чтобы узнать больше о том, как обойти пусковое реле на холодильнике. С помощью этого руководства вы сможете быстро починить холодильник, не вызывая мастера. Кроме того, вы избавите себя от хлопот и расходов, связанных с ожиданием прибытия мастера к вам домой.

Содержание

Что такое пусковое реле в холодильнике и для чего оно нужно

Пусковое реле — это компонент большинства холодильников, отвечающий за подачу питания на компрессор. Этот компонент активируется, когда холодильник переходит в цикл охлаждения, и включается и выключается, чтобы поддерживать желаемую температуру внутри шкафа.

Пусковое реле является важной частью холодильника, так как оно обеспечивает правильную работу компрессора. Без этого компонента холодильник не смог бы поддерживать нужную температуру.

Пусковое реле работает как выключатель. При первом включении холодильника пусковое реле подает питание на компрессор, чтобы начать процесс охлаждения.

Как только будет достигнута желаемая температура, пусковое реле выключится и позволит холодильнику перейти в режим ожидания. Этот цикл включения-выключения будет продолжаться до тех пор, пока холодильник включен, и обеспечивает правильную температуру в шкафу.

В общем, пусковое реле является ключевым компонентом холодильника, который помогает поддерживать его бесперебойную работу. Без этой детали холодильник не смог бы поддерживать нужную температуру и в конечном итоге вообще перестал бы работать. Если ваш холодильник не охлаждает должным образом, возможно, пусковое реле неисправно и нуждается в замене.

Как обойти пусковое реле на холодильнике

Холодильники оснащены пусковым реле, которое помогает им запускаться и работать. Если это реле выйдет из строя или перестанет работать, холодильник не запустится. Итак, как обойти пусковое реле на холодильнике? В некоторых случаях вы можете обойти пусковое реле, выполнив несколько простых шагов.

Шаг 1. Снимите крышку

Во-первых, обязательно соблюдайте все инструкции по технике безопасности и подумайте о том, чтобы отодвинуть холодильник от стены. Затем снимите накладку с нижней задней части холодильника и отложите ее в сторону.

Шаг 2. Вытащите реле

Затем с помощью отвертки надавите или согните металлическую коробку в нижней правой задней части холодильника, пока она не выйдет из зацепления. Это позволит вам увидеть релейную систему. Аккуратно нажмите на зазор между пусковым реле и его корпусом плоской отверткой, а затем отсоедините реле от холодильника, нажав на него и вытолкнув наружу.

Шаг 3. Ослабьте и снимите металлический соединитель

Сдвиньте кабель реле в сторону и сначала ослабьте металлический разъем, соединяющий его с системой. Затем, используя плоскогубцы, удалите часть провода (где-то менее 1/4 дюйма) с обеих сторон разъема. Наконец, снова подключите оба конца проводов к системе с помощью изоленты и соберите накладку и заднюю крышку холодильника.

Следуя этим простым шагам, вы можете обойти пусковое реле вашего холодильника и снова запустить его.

Почему вы хотите обойти пусковое реле на холодильнике?

Существует ряд причин, по которым кто-то может захотеть обойти пусковое реле холодильника.

Причина 1: Холодильник не охлаждает или не работает должным образом

Одна из причин может заключаться в том, что холодильник не охлаждается должным образом, а пусковое реле застряло во включенном положении, препятствуя запуску холодильника. Другая причина может заключаться в том, что пусковое реле изношено и больше не работает должным образом, из-за чего холодильник не запускается. В любом случае обход пускового реле может быть быстрым и простым способом снова запустить холодильник.

Причина 2: проверьте, является ли причиной проблемы холодильник . Обход пускового реле позволит вам проверить, является ли оно причиной проблемы.
Если холодильник запускается без пускового реле, вы знаете, что проблема в пусковом реле, и можете заменить его. Однако, если холодильник по-прежнему не запускается после обхода пускового реле, вы знаете, что проблема кроется в другом, и можете продолжить устранение неполадок.
Независимо от причины, обход пускового реле холодильника — это относительно простой процесс, который может сделать каждый. Просто найдите пусковое реле на холодильнике, отсоедините его, а затем снова подключите провода. Это позволит обойти пусковое реле и позволить холодильнику запуститься без него.
Обязательно подключите пусковое реле после устранения неполадок или ремонта холодильника, чтобы он мог продолжать нормально функционировать.
На что обратить внимание при отключении реле холодильника
При отключении реле холодильника необходимо помнить о нескольких вещах.
Прежде чем приступить к работе с холодильником, всегда отключайте его от сети. Это убережет вас от шока.
Затем найдите реле холодильника. Обычно он находится в нижней части холодильника, рядом с компрессором. Как только вы его нашли, отсоедините провода, открутив разъемы.
При этом будьте осторожны, не прикасайтесь к другим проводам, так как они могут быть под напряжением.
Всегда проверяйте холодильник в течение нескольких часов после отключения реле, чтобы убедиться в безопасности его использования.
Не оставляйте холодильник отключенным от сети более чем на сутки, так как это может привести к порче продуктов.
Если вам неудобно работать с электрическими компонентами, всегда обращайтесь к квалифицированному специалисту.
Как проверить пусковое реле холодильника
Проверка пускового реле холодильника — относительно простой процесс.
Шаг 1. Отсоедините холодильник от сети и снимите крышку
Прежде всего убедитесь, что холодильник выключен и отсоединен от сети. Затем снимите крышку холодильника и найдите пусковое реле. Пусковое реле обычно находится в верхнем левом углу холодильника.
Шаг 2. Вытащите пусковое реле из холодильника
Найдя пусковое реле, с помощью отвертки выкрутите винты, удерживающие его на месте. Осторожно вытащите пусковое реле из холодильника и посмотрите на него. От пускового реле должно выходить два провода — черный и белый.
Шаг 3. Проверка пускового реле с помощью тестера целостности цепи или мультиметра
Следующим шагом является проверка пускового реле. Для этого вам понадобится тестер или мультиметр. Подсоедините черный провод от тестера непрерывности к одному из винтов на пусковом реле. Подсоедините белый провод от тестера непрерывности к другому винту на пусковом реле.
Включите тестер непрерывности или мультиметр и проверьте целостность цепи между двумя винтами на пусковом реле. Если есть непрерывность, то пусковое реле работает исправно. Если непрерывности нет, то необходимо заменить пусковое реле.
Шаг 4: Замените реле и перезапустите холодильник
Замените пусковое реле, если оно не работает должным образом, и снова прикрепите его к холодильнику с помощью винтов. Установите на место все крышки, которые были сняты, и включите холодильник. Включите холодильник и проверьте, правильно ли он работает.
Что делать, если пусковое реле вашего холодильника не работает
Если пусковое реле вашего холодильника не работает, есть несколько возможных причин. Самая частая причина – не работает холодильник. Убедитесь, что холодильник подключен к розетке и что розетка работает. Если он подключен к сети, но по-прежнему не получает питания, возможно, проблема в розетке или проводке холодильника.
Если холодильник получает питание, но не запускается, возможно, проблема в самом пусковом реле. Вы можете проверить это, отключив холодильник и снова подключив его. Если холодильник запускается, когда вы это делаете, значит, пусковое реле неисправно и его необходимо заменить.
Если вы не знаете, что делать, если пусковое реле вашего холодильника не работает, обратитесь за помощью к профессиональному техническому специалисту.
Часто задаваемые вопросы
В: Каковы некоторые распространенные причины отказа пускового реле?
Существует несколько распространенных причин отказа пускового реле.
Во-первых, пусковое реле подвергается коррозии и начинает замыкаться. Это может произойти, если компрессор не чистится регулярно и на реле скапливается мусор.
Другой распространенной причиной отказа является неисправный конденсатор. Если конденсатор выйдет из строя, он не сможет накопить достаточно энергии для запуска двигателя компрессора, и реле не сможет замкнуть свою цепь.
Наконец, неисправный компрессор может также вызвать отказ пускового реле. Когда компрессор начинает изнашиваться, это создает дополнительную нагрузку на пусковое реле, что может привести к его выходу из строя.
В: Каковы симптомы неисправности пускового реле?
A: Симптомы неисправности пускового реле могут различаться в зависимости от марки и модели холодильника, но могут включать щелчки или гудение при запуске двигателя, проблемы с запуском или снижение мощности охлаждения.
Если вы испытываете какие-либо из этих симптомов, важно отнести холодильник к специалисту для осмотра. Плохое пусковое реле может привести к серьезному повреждению двигателя, если его не отремонтировать.
В: Могу ли я самостоятельно заменить пусковое реле холодильника?
Замените пусковое реле на холодильнике, выполнив следующие действия:
Отсоедините холодильник от электрической розетки.
Снимите панель доступа к пусковому реле, которое обычно находится в нижней части холодильника.
С помощью мультиметра проверьте целостность пускового реле. Если непрерывности нет, то реле необходимо заменить.
Чтобы установить новое пусковое реле, просто выполните действия, описанные выше, в обратном порядке.

Как подключить пусковое реле холодильника напрямую от компрессора

Из чего состоит пускозащитное устройство

Разница в местоположении реле разных типов

Что такое компрессор

Значение пускозащитного реле Р1 в холодильнике Атлант

Как подключить холодильник напрямую без реле?

Подключение пускозащитного реле холодильника холодильника

Ремонт или замена пускового реле холодильника

Схема подключения компрессора холодильника: инструкция, фото

Принцип работы пускового реле

Схема устройства и подключение к компрессору

Замыкание контактов посредством индукционной катушки

Регулирование подачи тока позистором

Принцип действия пускозащитного реле

Устройство компрессора холодильника

Где находится компрессор

Проверка компрессора на работоспособность

Система No Frost и саморазморозка

Самые распространенные виды самодельных влагоотделителей

Циклоны

Адсорберы

Охладители

Чертеж устройства

Основы диагностики и простой ремонт

Как подключить без конденсатора

Проверка давления

Комплектация и назначение элементов поршневых компрессоров для холодильника

Как подключить компрессор от холодильника напрямую

Как подключить компрессор от холодильника напрямую

Дождитесь окончания поиска во всех базах.

Как запустить компрессор холодильника без реле

Как правильно подключить реле на холодильник. Схема подключения реле р3

Как подключить компрессор холодильника

Запуск компрессора холодильника без реле

Как подключить холодильник напрямую без реле?

Подключение компрессора от холодильника к сети

Как проверить и запустить компрессор холодильника без мультиметра. Простая диагностика компрессора

Как подключить компрессор от холодильника напрямую

Руководство как подключить холодильник и отдельные его части

Как устроено пусковое реле холодильника? | Swtor-guild.

Принцип работы пускового реле

Устройство терморегулятора холодильника

Как подключить реле компрессора холодильника?

Схема устройства и подключение к компрессору

Электронное реле

Схема холодильника Атлант

Неполадки в агрегате Стинол, Саратов, Бирюса

Схема подключения пускового реле

Прозвон контактов

Запуск асинхронного двигателя однофазной сетью 230 вольт

Как узнать, что пусковое реле холодильника неисправно — модернизированный дом

Что такое пусковое реле холодильника?

Как узнать, неисправно ли пусковое реле холодильника

Шаг 1. Холодильник не охлаждает

Шаг 2: Испытание на тряску и дребезжание

Шаг 3. Прислушайтесь к щелчку реле

Шаг 4. Замена пускового реле

Тест реле запуска холодильника

1. Выключите холодильник

2. Снимите реле

3. Используйте мультиметр

Можно ли обойти пусковое реле холодильника?

Как обойти пусковое реле холодильника

Что вызывает отказ пускового реле?

Связанные руководства

Последние публикации

Как обойти пусковое реле на холодильнике [2022]

Снимите нижнюю заднюю панель холодильника

Найдите и удалите пусковое реле вашего холодильника

Замените новым пусковым реле по вашему выбору или просто обойдите его полностью.

Окончательный вердикт

Как заменить пусковое реле компрессора в холодильнике с вертикальной морозильной камерой

Инструкции

Отключите питание

Снимите крышку заднего отсека

Снимите реле компрессора

Установите новое реле перегрузки/позистора

Установите на место крышку заднего отделения

Восстановление электропитания
