Как проверить пусковое реле холодильника атлант: Как Проверить Пусковое Реле Холодильника

Как проверить реле и мотор на холодильнике Indesit и Атлант

Подробности

Автор: evgenij

Категория: Ремонт холодильника своими руками

Просмотров: 73751

Как проверить реле пуска двигателя на холодильнике Индезит и Атлант

Для начала вы должны понимать что на холодильниках Атлант и Индезит стоят практически одинаковые моторы — это либо двигатель от бренда Danfoss (на данный момент фирма Secop), либо сделанный по его лицензии на заводе Атлант. Есть ещё один компрессор, который отличается от Дэнфосса, речь идёт о моторе, который выпускается именно концерном Атлант, какой из них надёжнее я сказать не решаюсь, но что касается атлантовского движка, то на данный момент на одноимённых холодильниках, я его уже практически не встречаю, в основном ставятся двигателя от Danfoss. Различить оригинальный Атлант от лицензии, можно элементарно, достаточно посмотреть на реле пуска двигателя (ниже вы можете увидеть фото). Вот с этого момента уже можно говорить о том, как проверить мотор на холодильнике Атлант и Индезит. В первую очередь, надо перечислить признаки неисправности реле и двигателя

• Двигатель не запускается
• Двигатель запускается на несколько секунд и глохнет
• После включения в розетку, мотор работает очень тихо и через несколько секунд отключается
• Компрессор не запускается после 1 отключения, то есть холодильник набирает холод, отключается, а потом запуститься не может

Дальше по порядку мы будем разбираться со всеми этими пунктами, но для начала обратите внимание на картинки, которые расположены ниже

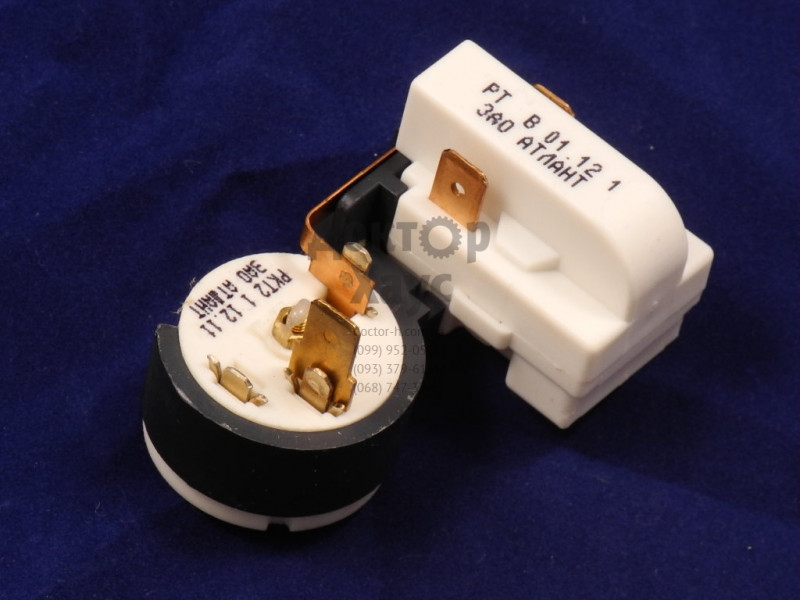

Фото пускового реле мотора Атлант

Фото пускового реле мотора Danfoss

Как проверить пусковое реле мотора

Начнём с первого пускового реле, то есть именно для атлантовского двигателя.

Это реле горит довольно редко, но действительно такое случается. В первую очередь надо до него добраться и в данном случае, самый верный способ его проверить, это поставить на заведомо рабочий двигатель, если компрессор будет работать в нормальном режиме, то скорее всего релюшка целая и проблему надо искать в моторе. Я всегда советую, своим клиентам сделать следующие, просто снять данную деталь с двигателя и принести ко мне в мастерскую. За проверку, я денег никогда не беру, как закон другие мастера поступают также, тут главное не стесняться. Поймите во-первых вы облегчите работу мастера, тем что ему не придётся просто так выезжать на дом, а во-вторых вы уже будете знать к чему готовиться. Продолжим тему и посмотрим, что в этом реле может выйти из строя и вообще как оно работает

1. Позистор → Некоторые называют эту деталь таблеткой или терморезистором. Выполнена она действительно в форме таблетки и выполняет следующую функцию — после запуска двигателя этот термоэлемент нагревается, при этом возрастает его сопротивление, в результате пусковая обмотка отключается. Тут важно знать, что в холодном состоянии сопротивление позистора около 30 Ом, в нагретом состоянии оно уходит в килоомы. В общем иногда этот терморезистор рассыпается и в результате двигатель не может запуститься, так как на пусковую обмотку не поступает электричество
2. Защитная спираль → Сделана она из вольфрамовой проволоки и в случае если она нагревается, биметаллическая пластина, которая находится обычно сверху или сбоку, размыкает контакт — таким образом двигатель отключается, проще говоря, эта спираль выполняет роль предохранителя. Отключение от электричества происходит вследствие того, что мотор начал потреблять ток выше нормы, обычно так происходит когда на обмотках возникает короткое замыкание. Сопротивление спирали, находится в районе 1,5 Ом. Если вы проверили её сопротивление и оказалось, что спираль в обрыве, то на 99% вам придётся менять двигатель

Из практики могу сказать так, если ваш холодильник включается всего на несколько секунд, то в большинстве случаев виновато в этом не реле а двигатель. Теперь можно приступить ко второму типу реле, которое ставят на компрессоры Danfoss или Атлант сделанного по лицензии. Особенностью этой релюшки, является то, что в ней нет защитной спирали, которая в случае неисправности двигателя должна его отключать. Дело в том, что в этих моторах, предохранитель стоит внутри самого двигателя, и добраться до него практически невозможно. Весь остальной функционал такой же и с таким же принципом действия, я имею в виду позистор (терморезистор). Для того чтобы вы лучше понимали, как устроено реле пуска двигателя, я снял видео, в которым довольно доходчиво рассказываю как проверить не только реле но и сам мотор

Хотя в этом ролике я довольно подробно рассказал про проверку, всё-таки некоторые нюансы остались за кадром, это касается самой системы охлаждения и компрессора. Бывает так, что мотор запустился на несколько секунд и тут же отключился, очень редко, но это происходит вследствие забитой капилярки или осушительного фильтра. Получается так, что в конденсаторе собирается высокое давление и мотор начинает потреблять излишнюю электроэнергию, то есть ампераж возрастает и как следствие реле это видит и отключает двигатель. Мастера прекрасно знают этот нюанс и к сожалению некоторые недобросовестные ребята этим пользуются, я вас не призываю к тому, чтобы вы своими руками попробовали проверить данную гипотезу, так как для этого придётся вскрывать систему. В общем суть в следующем, надо спустить газ и отпаять осушительный фильтр, потом включить холодильник и посмотреть на работу мотора, если он опять отключится через несколько секунд, то тут уже деваться некуда и надо его менять. Делать самому, это категорически запрещено, так как мастер должен видеть количество хладагента в системе и кроме того, система может набрать влаги

Как проверить компрессор на холодильнике Индезит и Атлант

Как я писал выше, в первую очередь надо проверить реле и только потом уже браться за мотор. Но что делать если рядом с вами нет мастерской и вам просто негде найти похожего рабочего двигателя. В таком случае нам поможет мультиметр и таблица сопротивлений обмоток, которая расположена на моем сайте по этой ссылке. Зная сопротивление пусковой обмотки и рабочей обмотки, вы без труда определите всё ли в порядке с вашим мотором. Конечно бывают случаи, когда сопротивление обмоток соответствует заводским, но двигатель упорно не запускается или запускается всего на несколько секунд. Что касается нескольких секунд, то об этом я написал выше, а вот о том что касается, когда движок вообще не запускается, мы сейчас поговорим. Дело в том, что в двигателе для холодильника, стоит компрессор при помощи которого создается давление газа в конденсаторе. Так вот, поршень в этом компрессоре иногда приклеивает, в итоге пусковой обмотке не хватает мощности его сдвинуть с места. Ниже вы можете посмотреть видео о том, как устроен мотор для холодильника

Для того, чтобы вы лучше понимали суть проблемы, и я более подробно смог вам объяснить, в каких случаях вам лучше обратиться к мастеру, а в каких случаях можно сделать ремонт своими руками, я подобрал несколько вопросов и ответов на них, которые на мой взгляд очень хорошо раскрывают данную тему.

Все комментарии взяты с моего канала YouTube

У меня холодильник Атлант, проблема в том, что после разморозки мы его включили в розетку, он проработал как и положено около 2 часов, потом отключился, но так и не включился. Через некоторое время мы услышали щелчки сзади холодильника, как я понял это щёлкало реле с периодичностью приблизительно около 5 минут. Двигатель немножко гудел, но включаться не хотел. Я выключил холодильник из розетки и через минут 20-30 его включил, холодильник заработал нормально, но опять до отключения. Через час после отключения, как только я услышал щелчки реле, я проделал туже процедуру, то есть выключил его из розетки на 20 минут и обратно включил. Теперь он работает нормально, то есть отключается и включается. Объясните в чём может быть причина — холодильник стоит на кухне, а один из мастеров мне сказал, что такое поведение мотора связано с жарой. У нас двухкомнатная квартира, перенести его в другое место просто нереально. Посоветуйте как быть

Вам правильно посоветовали, его надо перенести в более прохладное место, дело в том что из-за нагрева двигателя, скорее всего приклеивает поршень компрессора. Если вы будете продолжать пользоваться техникой в подобном русле, то она у вас не долго проходит. Но я всегда вхожу в положение потребителей и такой случай не единичный, поэтому лучше всего поставить вентилятор в цепь мотора, так что бы он обдувал двигатель. То есть чтобы при запуске двигателя, запускался и вентилятор, для его охлождения. Подойдёт обыкновенный вентилятор с вытяжки, поверьте я проделываю такую процедуру, с каждым третьим агрегатом и надо сказать очень хорошо помогает, особенно тем кто проживает на последнем этаже и у кого окна выходят на южную сторону

Дайте совет, холодильник Индезит не включается. Я снял реле пуска двигателя, как в вашем видео, разобрал его, оказалось что позистор или таблетка, я не знаю как эту фигню назвать, полностью рассыпалась. Такого у меня не было, но валялось реле со старого Норда. В общем я из него вынул этот позистор и всунул в реле Дэнфосса. Включил холодильник и он у меня заработал. У меня вопрос, надо ли мне покупать новое реле или и так сойдет

Пять с плюсом за находчивость, я не один раз экспериментировал с этими терморезисторами. Если по диаметру, толщине и ширине он подходит, то можно оставить и так. Сопротивление у позистора, на всех моделях реле практически одинаковое и функции он выполняет такие же, так что думаю разницы нет

На холодильнике Indesit релюшка постоянно отщёлкивает двигатель от электричества. Поставил другое реле, происходит тоже самое, в общем он даже не запускается, а просто как-то гудит неправильно, то есть как-то тихо и потом через секунд десять вообще не гудит. Мастер сказал, надо менять двигатель. Может всё-таки не в моторе дело, что-то мастер какой-то стрёмный

Мастер не стрёмный, по всей видимости мастер сказал то, что есть на самом деле, а не то что вам хотелось бы услышать. В таких случаях, на 99% виновником является двигатель, а вернее его компрессор, также может быть перегоревшая пусковая обмотка

Добавить комментарий

Как проверить тепловое реле холодильника

Ваш холодильник вышел из строя и Вы предполагаете, что необходима замена реле холодильника из-за его неисправности…. Многие полагают, что если мотор-компрессор не запускается, то требуется замена реле холодильника. Да, если холодильник уже в возрасте и выпущен во времена СССР, то возможно это так. Но современные реле компрессора холодильника имеют принцип работы несколько отличающийся от реле х годов, и процент выхода их из строя намного меньше, как в силу возраста, так и в силу конструктивных особенностей.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Пусковое реле холодильника
• Не запускается компрессор холодильника – причины.
• Реле холодильника – схема подключения и как проверить на работоспособность
• Всё про реле холодильника Атлант
• Как проверить пусковое реле холодильника?
• Как проверить реле холодильника
• Почему не запускается мотор на холодильнике Индезит или Атлант
• Как проверить пусковое реле холодильника: диагностируем сами

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пусковое реле для холодильника. Устройство принцип работы

Пусковое реле холодильника

Холодильник считается самым распространенным бытовым прибором, который устанавливается дома для хранения продуктов питания. Он представлен сочетанием большого количества различных узлов. Реле холодильника отвечает за работу компрессора и электрического двигателя.

Как и многие другие элементы, рассматриваемый может выйти из строя. Поэтому важно уделить внимание его эксплуатационным характеристикам. Реле в холодильнике считается важным элементом, который отвечает за правильное питание установленного асинхронного двигателя. Особенности устройства заключаются в следующем:.

Работает устройство по простой схеме, пусковое реле холодильника может прослужить долго. Принцип действия характеризуется следующими особенностями:. Реле мотора может классифицироваться по конструктивным признакам.

Наибольшее распространение получили нижеприведенные варианты исполнения:. Термостаты Индезит изготавливаются при применении различных материалов. Каждый производитель использует свои технологии производства, от которых зависят эксплуатационные характеристики. У холодильника могут устанавливаться самые различные реле. Находится подобное устройство на самых различных участках системы, все зависит от конструктивных особенностей. При проверке учитывается следующее:.

Если провести самостоятельную проверку, то можно выполнить ремонт при незначительных неисправностях. Проверить реле нужно в случае появления сильного шума или других признаков. Ремонт холодильника своими руками проводится не всегда, так как для этого требуется небольшой набор инструментов и расходных материалов.

Если реле сгорело, то есть вероятность выхода из строя установленного мотора или компрессора. В случае, когда компрессор исправен и не включается по команде, есть вероятность отсутствия напряжения на пусковой обмотке. Ремонтировать холодильник можно только после подробного изучения того, какая причина привела к появлению подобной проблемы.

Фактор может заключаться в следующем:. Если холодильник включается на 20 секунд, а затем быстро выключается, то это указывает на быстрое срабатывание защитного механизма. Причина может заключаться в неисправности терморегулятора или защитного механизма. Наиболее распространены следующие проблемы:. Проблемы с контактной планкой распространены, встречаются на многих моделях холодильника.

При этом выделяют два случая:. Искривление положения планки приводит к тому, что холодильник перестает работать. В большинстве случаев проводится замена всего устройства, ремонт предусматривает замену основных элементов, которые достаточно сложно встретить в продаже. Устранение неисправности часто связано с заменой всего элемента. Реле — несложное устройство, причин выхода из строя много:. При проверке устройства нужно провести визуальный осмотр. Следы обгорания или оплавления провода могут указывать на то, что реле нужно заменить.

Ослабление крепления устройства указывает на отсутствие контакта. Коррозия или окись становятся причиной существенного уменьшения проводимости, для устранения неисправности достаточно провести механическое удаление. Замена реле в холодильнике проводится в сервисном центре или самостоятельно в домашних условиях. Для проведения работы требуется тестер и отвертка, которой выполняется демонтаж элемента. Тип применяемого метода крепления во многом зависит от модели холодильника.

Заменить механизм можно самостоятельно только путем подбора реле с учетом характеристик оборудования. Проведя проверку механизма, часто можно обнаружить, что нужно провести его полную замену. Пусковое реле холодильника выбирается с учетом нижеприведенных моментов:.

После этого проводится установка исправного устройства. Сложная схема подключения предусматривает подключение дополнительных проводов, за счет которых осуществляется управление устройством. Если холодильник работает не стабильно и проверяли реле, есть вероятность выхода из строя одного из важных узлов. Невысокая стоимость механизма позволяет заменить его быстро и без существенных затрат. На момент установки нового устройства нужно быть аккуратным, так как неправильное подключение может привести к неисправности.

Перейти к контенту Пылесосы Посудомоечные машины Холодильники. Нужен ли стабилизатор напряжения для холодильника. Как выбрать бесшумный холодильник. Холодильники Leran с большой вместительностью. Почему горячий компрессор холодильника. Понравилась статья?

Поделиться с друзьями:. Добавить комментарий Отменить ответ. Нажимая на кнопку «Отправить отзыв», я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Не запускается компрессор холодильника – причины.

А проверить его нужно в случае, если ваш холодильник запускается с перебоями. Или не сразу. Или через раз. Или не запускается вообще.

«А зачем его проверять?» — спросит кто-то, прочитав заголовок. А проверить его нужно в случае, если ваш холодильник запускается с перебоями.

Реле холодильника – схема подключения и как проверить на работоспособность

Она является самым крупным поставщиком на территории СНГ. Компания была создана в начале х голов в Белоруссии в городе Минске. По прошествию 10 лет продукция этой фирмы вышла на мировой рынок. Электрическая схема холодильной установки Атлант спроектирована таким образом, чтобы предотвратить быстрый выход их строя элементов, которые в нее входят. Пример на фото. Холодильник этого бренда обладает пускозащитным механизмом, содержащим пусковую катушку. Пускозащитное реле может быть индукционным, электромагнитным или тепловым.

Всё про реле холодильника Атлант

Компрессор является ключевой составляющей любого холодильника. Если он выйдет из строя это скажется на работе агрегата. Поломка грозит полным отказом функционировать холодильнику. Поэтому стоит попытаться провести проверку компрессора самостоятельно.

За проверку пускового реле холодильника приступают, когда определяется, что компрессор холодильника не запускается и соответственно не происходит охлаждение. Перегреваться компрессор может из-за забитого фильтра.

Как проверить пусковое реле холодильника?

Трехфазному двигателю наличие пусковой обмотки излишний элемент. Потребляя вольт, врубается в сеть непосредственно, катушки статора сфазированы определенным образом. Требуется запуск от сети вольт — умельцы начинают химичить. Появляются схемы звезды, треугольника, использующие конденсатор, обеспечивающий сдвиг напряжения на 90 градусов в произвольной обмотке относительно двух оставшихся. Первая выполняет роль пусковой, конденсатор должен отключаться, когда двигатель наберет обороты. Фактически из трехфазного мотора получается двухфазный.

Как проверить реле холодильника

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования. Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки — пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора.

Каков принцип работы пускового реле в холодильнике и как его можно проверить, вместе с этим, как правильно его снимать, подключать и какие.

Почему не запускается мотор на холодильнике Индезит или Атлант

У смарт телевизора сам выключается экран, а звук остается. На дисплее велотренажёра отображется только пульс. Нет скорости Интернета.

Как проверить пусковое реле холодильника: диагностируем сами

ВИДЕО ПО ТЕМЕ: Как проверить термостат (терморегулятор) на холодильнике

Для начала вы должны понимать что на холодильниках Атлант и Индезит стоят практически одинаковые моторы — это либо двигатель от бренда Danfoss на данный момент фирма Secop , либо сделанный по его лицензии на заводе Атлант. Есть ещё один компрессор, который отличается от Дэнфосса, речь идёт о моторе, который выпускается именно концерном Атлант, какой из них надёжнее я сказать не решаюсь, но что касается атлантовского движка, то на данный момент на одноимённых холодильниках, я его уже практически не встречаю, в основном ставятся двигателя от Danfoss. Различить оригинальный Атлант от лицензии, можно элементарно, достаточно посмотреть на реле пуска двигателя ниже вы можете увидеть фото. Вот с этого момента уже можно говорить о том, как проверить мотор на холодильнике Атлант и Индезит. В первую очередь, надо перечислить признаки неисправности реле и двигателя.

При неисправности или отсутствии включения, нужно мультиметром проверять сопротивление, так как, если есть поломка, то может ударить током. Другими словами, проверка тестером проводится для исследования обмотки, на предмет выявления ее повреждений.

В современных моделях холодильников Атлант и Индезит присутствует электронная система управления, предусматривающая наличие нескольких оптимальных температурных режимов. Определившись с выбором один раз, пользователю больше не приходится беспокоиться о регулировке температуры внутри холодильной установки. Дополнительные функции отпуск, быстрая заморозка существенно облегчают эксплуатацию данного бытового прибора. К сожалению, холодильник, оснащенный подобной технологией, становится более чувствительным к перепадам электричества, что приводит к его преждевременной поломки. Единственным выходом из ситуации является проведение ремонтных работ, многие из которых можно осуществить самостоятельно. Причин может быть много, поэтому прежде чем приступать к ремонту, необходимо определить место, где локализовалась внезапно возникшая проблема.

За проверку пускового реле холодильника приступают, когда определяется, что компрессор холодильника не запускается и соответственно не происходит охлаждение. Перегреваться компрессор может из-за забитого фильтра. Компрессору трудно качать фреон через забитый фильтр, соответственно обмотка двигателя перегревается и срабатывает защита от перегрева. Открыв реле, увидите катушку — ее следует прозвонить тестером через выходные от нее, наружные контакты.

Как определить неисправность реле на холодильнике | Главная Руководства

Джерри Уолч

Если ваш холодильник громко гудит, приглушает свет, срабатывает автоматический выключатель или перегорает предохранитель каждый раз, когда он пытается запуститься, проблема может заключаться в неисправном пусковом реле компрессора. Пусковое реле предназначено для подключения пусковой обмотки параллельно рабочей обмотке для обеспечения дополнительного крутящего момента, необходимого при запуске, а затем отсоединения пусковой обмотки после достижения компрессором рабочей скорости. Пусковые реле легко проверить и недорого заменить.

1. Соберите инструмент для разрядки конденсаторов. Присоедините один из зажимов типа «крокодил» от каждой перемычки к выводам проволочного силового резистора на 20 000 Ом. Прикрепите другие зажимы типа «крокодил» на проволочных перемычках к металлическим хвостовикам отверток. Мощный резистор предназначен для ограничения тока, протекающего в процессе разрядки, и предотвращения приваривания кончиков отверток к клеммам конденсатора.

2. Отодвиньте холодильник от стены. Отсоедините шнур питания от настенной розетки. Найдите пусковой конденсатор двигателя. Эти конденсаторы черного цвета, трубчатой ​​формы и имеют два вывода на одном конце. Разрядите этот конденсатор, прикоснувшись лезвиями самодельного разрядника к клеммам конденсатора. Приложите их к клеммам на пару минут, чтобы убедиться, что конденсатор полностью разряжен. Чтобы убедиться, что конденсатор разряжен, просто закоротите две клеммы металлическим стержнем одной из отверток. Нет искры, конденсатор полностью разряжен. Это очень важно, потому что хороший пусковой конденсатор может удерживать полный заряд в течение нескольких недель, даже месяцев после того, как холодильник был отключен от сетевой розетки.

3. Снимите металлическую крышку с блока пускового реле. Эту коробку можно узнать по толстым красным, синим и коричневым проводам, входящим в коробку. Крышка может быть закреплена на месте с помощью пружинного зажима или винта. Сняв крышку, вытащите реле из клемм обмотки компрессора.

4. Сфотографируйте или сделайте набросок того, как провода подключены к переключателю реле. Отсоедините гнездовые разъемы провода от штекерных клемм на пусковом реле. Некоторые из этих соединителей с возрастом становятся довольно тугими, и вам, возможно, придется использовать плоскогубцы с длинными губками, чтобы вытащить их. Возьмите разъемы плоскогубцами; не тяните за провода.

5. Установите переключатель функций на мультиметре в положение X1 Ом. Переверните реле вверх дном и прикоснитесь щупами измерителя к клеммам «S» и «M» на реле. ЖК-дисплей измерителя отобразит «0,000» для исправного реле. Переверните реле правой стороной вверх и повторите этот тест. теперь должно отображаться «O.L.» для исправного реле.

6. Снова переверните реле. Прикоснитесь щупами счетчика к клеммам «S» и «L». На ЖК-дисплее должно отображаться «0,000». поверните реле правой стороной вверх, и счетчик должен показать «O.L.»

7. Переверните реле в третий раз. Подсоедините щупы счетчика к клеммам «L» и «M». ЖК-дисплей должен отображать «0,000» для исправного реле. Поверните реле правой стороной вверх, и показание все еще должно быть «0,000». Релейный переключатель, не прошедший ни одного из этих тестов, неисправен и нуждается в замене.

Каталожные номера

• Acme How To: Как разрядить конденсатор
• Acme How To: Как проверить реле компрессора
• Новости ACHR: Пусковые реле тока

Советы

• Существует два типа реле: электромеханические и полупроводниковые. Эта статья относится к электромеханическим, с открытой катушкой. Твердотельное реле также можно проверить с помощью цифрового мультиметра, но процедура проверки выходит за рамки этой статьи.

Writer Bio

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 19 лет.
