Как проверить ТЭН стиральной машины мультиметром: прозвонить нагревательный элемент

Содержание

  • Где располагается деталь
  • Как рассчитывается сопротивление ТЭНа
  • Как проверить ТЭН
  • Проверка ТЭНа на пробой на корпус

Нагревательный элемент в стиральной машинке является одной из основных деталей. Внешне он напоминает трубу небольшого диаметра из металла, внутри которой располагается своеобразная спираль. Именно она и нагревается в результате воздействия тока. Происходит это из-за сопротивления, которым обладает спираль. Свободное пространство внутри ТЭНа заполнено диэлектриком, который обладает высоким показателем теплопроводности.

ТЭН в процессе стирки часто нагревается, а затем остывает. В результате этого спираль, расположенная внутри металлической трубки постепенно изнашивается и начинает терять свои качества.

Все это приводит к тому, что нагревательный элемент просто перестает работать. Деталь либо замыкается на корпусе, либо перегорает. Вода в процессе стирки не нагревается. Если ТЭН пришел в негодность, то элемент следует заменить. Восстановить работоспособность детали просто невозможно. Однако каждый сможет проверить мультиметром  ТЭН стиральной машины.

Где располагается деталь

В различных моделях стиральных машин нагревательный элемент располагается либо спереди, либо сзади. Как же определить расположение ТЭНа? Если задняя крышка больших размеров, то именно здесь и будет находиться нагревательный элемент. Крайне редко ТЭН располагается спереди.

Также можно перевернуть стиральную машину на бок и посмотреть снизу, где находиться ТЭН. При необходимости можно снять заднюю панель стиральной машины. Особых сложностей это не вызовет. Достаточно открутить метизы.

Читайте также: Почему стиральная машина не нагревает воду

Как рассчитывается сопротивление ТЭНа

Чтобы проверить нагревательный элемент в стиральной машине, необходимо знать не только, как правильно прозванивать ТЭН мультиметром, но и показатель его сопротивления.

Прежде всего, следует вычислить эту величину. Вам потребуются определенные данные:

  1. Напряжение, которое подается на водонагреватель. В данном случае показатель U равен – 220 В. Это напряжение, которое присутствует в бытовой сети.
  2. Мощность ТЭНа – Р. Определить данный показатель не составит особого труда. Достаточно заглянуть в инструкцию. Зная модель стиральной машины, мощность нагревательного элемента можно посмотреть в интернете.

Смотрите также – Быстрая замена щеток на двигателе стиральной машины своими руками

Узнав все необходимые показатели, можно рассчитать сопротивление – R. Для этого существует формула:

R = U2/P

Это сопротивление возникает в ТЭНе в процессе его использования. Измеряется показатель R в Омах.  Если нагревательный элемент стиральной машины исправен, то мультиметр  должен показать полученную цифру.

Как проверить ТЭН

После того, как было определено расположение ТЭНа, необходимо прозвонить ТЭН на целостность. Перед тем как проверить нагревательный элемент, многие специалисты рекомендуют его снять. Однако в этом нет необходимости. Достаточно отсоединить провода от нагревательного элемента и прозвонить его. Для этого необходимо открутить все гайки при помощи отвертки или же ключа. Чтобы прозвонить мультиметром нагревательный элемент, следует его обесточить и отключить от электросети. Прибор, предназначенный для определения сопротивления, следует перевести на отметку в 200 Ом. Концы мультиметра необходимо приложить к клеммам ТЭНа.

  • Если нагревательный элемент исправен, то устройство покажет значение, которое будет приближено к расчетному.
  • Если же на экране показана цифра 1, то это указывает на обрыв, произошедший внутри ТЭНа. В данном случае требуется замена ТЭНа.
  • Если же на дисплее показано 0, то произошло замыкание внутри нагревательного элемента. Исправить подобную поломку можно только заменой детали.

Проверка ТЭНа на пробой на корпус

Если же мультиметр показывает правильное значение, но вода не нагревается, то стоит проверить пробой детали на корпус. При таком явлении в процессе стирки под прибором могут наблюдаться искры. Это очень опасно. Для проверки мультиметр следует перевести в режим прозвонки. Устройство должно издать писк. После этого на мультиметр загорятся индикаторы. Одним концом приспособления следует прикоснуться к клемме ТЭНа, а вторым – к корпусу либо к клемме заземления. Если мультиметр начал пищать, то нагревательный элемент не исправен, и его необходимо заменить.

Смотрите также:

  • Рейтинг лучших узких стиральных машин по мнению покупателей
  • Рейтинг лучших стиральных машин BEKO по отзывам покупателей
  • Рейтинг лучших стиральных машин от Samsung
  • Рейтинг лучших стиральных машин с вертикальной загрузкой
  • Рейтинг лучших стиральных машин Hotpoint-Ariston по отзывам покупателей

Как проверить ТЭН стиральной машины – прозвонить нагревательный элемент

Если ваша стиральная машина вдруг не стала греть воду, то возможны разные поломки. Самая распространенная из них – выход из строя нагревательного элемента (ТЭНа). Но как убедиться, что проблема именно в нем? Подробней об этом расскажем ниже.

Как снять ТЭН стиральной машины?

Давайте сначала извлечем ТЭН. Для этого нам понадобиться открыть корпус стиральной машины.

У большинства моделей ТЭН расположен сзади. Но есть и те, у которых он находится спереди. Допустим, ваша машинка попала в категорию большинства. Тогда нам необходимо снять заднюю стенку, открутив несколько саморезов (если у вашей машины ТЭН спереди, то снимаем переднюю стенку).

Затем находим ТЭН. Он расположен в нижней части бака. Затем отключаем его от проводов. Если хотите, то можете сфотографировать их положение, чтобы потом не перепутать. И извлекаем его. Чтобы достать его нам понадобиться открутить гайку, которая расположена прямо посередине. Затем нажать или постучать по торчащему концу болта, чтобы он углубился внутрь.

После этого можно поддеть нагревательный элемент чем-нибудь плоским, сойдет шлицевая отвертка или нож. Для наглядности мы решили добавить видео по замене ТЭНа. В нем вы увидите, как разбирать машинку и где отыскать необходимый нам нагревательный элемент и как его снять. Смотрим:

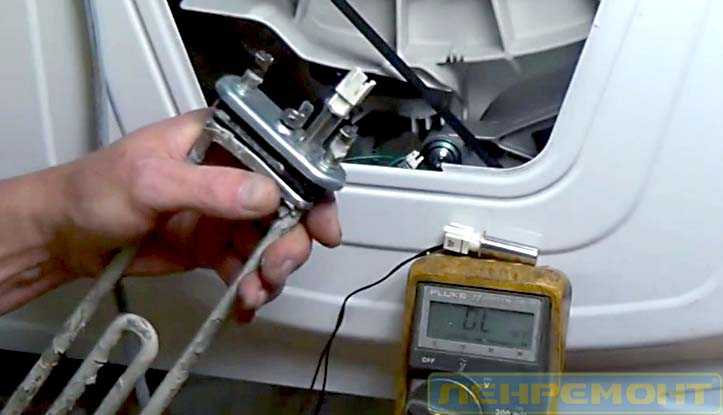

Проверяем ТЭН

Теперь мы извлекли ТЭН и можем проверить его работоспособность.

Для проверки воспользуемся мультиметром, его же называют тестером. Нормальное сопротивление нагревательного элемента от 20 до 40 Ом. В некоторых моделях стиральных машин она может достигать 60 Ом. Если сопротивление существенно меньше 20 Ом, значит, он неисправен.

Так же вы можете посмотреть консультацию специалиста по поводу проверки (прозвона) ТЭНа мультиметром:

Советы

Так же для определения неисправностей мы можем использовать визуальный осмотр. Просто посмотрите на ТЭН. Если вы заметите черные следы, напоминающие пятнышки, то скорее всего, у него пробой на корпус.

Следует быть очень внимательным к работоспособности этой детали. Ведь при некоторых поломках он может давать электрическое напряжение на корпус стиральной машины. А это может вызвать случайный удар электричеством.

Если внимательно изучить нагревательный элемент, то вы можете понять, как он фиксируется на баке и за счет чего происходит герметизация. Когда мы закручиваем гайку на резьбу, резиновая часть крепежного механизма расширяется. Именно за счет этого он качественно крепится на своем месте и не дает воде щелей для того, чтобы вылиться внутрь машинки.

Именно по этой причине, прежде чем доставать ТЭН мы скручиваем гайку и нажимаем на торчащую шпильку с резьбой, чтобы она ушла внутрь. Только после этого мы можем извлечь наш  нагревательный элемент, воспользовавшись плоской отверткой, чтобы поддеть его. Весь процесс нужно делать очень аккуратно, ведь у некоторых моделей стиральных машин очень легко сломать бак.

Когда будем возвращать ТЭН на свое место, необходимо проследить за тем, чтобы он попал в необходимо крепление, которое находится в нижней части бака. Если он расположится выше этого крепления, то будет задевать барабан. В некоторых случаях, данная проблема обнаруживается только во время функции отжима.
