Как работает машинка стиральная: Стиральная машинка начинает работу с отжима?

Стиральная машинка начинает работу с отжима?

Иногда обладатели стиральных машинок сталкиваются с тем, что их техника начинает очередной цикл стирки не в корректном порядке, а с отжима. Такая проблема периодически встречается , о чем свидетельствует статистика сервисных центров.

Квалифицированные сотрудники этих центров отмечают, что основная причина проблемы кроется в наборе барабаном высоких оборотов. При этом они отмечают, что характер неисправности носит непостоянный характер: очередной цикл может пройти нормально, машинка сначала стирает, затем ополаскивает вещи и уже потом принимается за отжим. Следующая же стирка начнется сразу с отжима.

Как работают исправные стиральные машинки

Корректная работа любой стиральной машинки проходит в несколько простых этапов:

1. После загрузки вещей в барабан и выбора необходимой программы (или ручного задания параметров на панели управления) происходит забор воды из канализации.
2. Далее осуществляется непосредственно стирка, в процессе которой машинка очищает одежду от загрязнений посредством вращения барабана и контакта забранной воды со средством для стирки.
3. После этого запускается процесс полоскания загруженной одежды.
4. Далее осуществляется слив воды.
5. В завершение цикла машинка запускает отжим.

Последняя стадия цикла – отжим, осуществляется посредством повышения скорости вращения барабана, что заставляет одежду плотно прилегать к его стенкам. Через специальные «поры» вода попадает в емкость, из которой происходит постепенная выкачка остатков воды.

Чем чреваты нарушения цикла

Если цикл начинается с отжима, это может значительно повлиять на качество стирки. Другими вероятными исходами могут стать:

• поломка техники;
• учащение сбоев;
• выход из строя программной части стиральной машинки.

Чтобы избежать некорректной работы стиральной машины, рекомендуется при первых признаках неисправностей обращаться в официальный сервисный центр. Решить самостоятельно проблему не удастся, поскольку причин нарушения цикла, чаще всего, только две:

1. Нарушения в работе тахогенератора.
2. Нарушения в работе модуля управления.

В обеих ситуациях без помощи технически подкованного специалиста-сотрудника сервисного центра не обойтись: потребуется тщательная диагностика неисправности и, вероятно, замена тахогенератора либо ремонт модуля управления.

Ультразвуковая стиральная машинка, все что надо знать

Для деликатной стирки вещей не всегда подходит обычная стиральная машина. Вручную чистить вещи не всегда есть возможность. Какое найдется решение? Благодаря современным технологиям появилось новое устройство – ультразвуковая стиральная машинка, представляющая собой агрегат небольших размеров и способен отстирать любые виды загрязнений.

Что представляет собой ультразвуковая машинка

Конструкция прибора представляет:

• один ультразвуковой излучатель овальной формы;
• блок питания;
• соединяющий провод.

Вилка для подключения к розетке расположена на блоке питания. Излучатель представляет собой тонкую пластинку, которая помещается в жидкость. Оба элемента машинки соединены проводом. По техническим характеристикам потребляемая мощность машинки составляет около 9 кВт. Подключается к сети 220 В с частотой тока – 50 Гц. Вес устройства составляет примерно 350 г.

Принцип работы

Ручная стирка вещей предусматривает удаление загрязнений механическим воздействием с применением мыльного раствора. А вот в ультразвуковом устройстве – за счет ультразвука. Когда машинка работает, ее волны высокой частоты образовывают много маленьких пузырьков. Когда они лопаются – отделяются маленькие частички грязи от ткани.

Происходит очищение волокон материала изнутри. Использование различных моющих средств отходит на второй план.

Схема работы ультразвуковой стиральной машины

Преимущества такого способа стирки

Использование ультразвуковой машинки обеспечивает преимущества:

• отсутствие деформации;
• дезинфекция;
• обновление и восстановление;
• удобство использования;
• экономичность;
• безопасность.

После использования машинки вещи не меняет первоначальную форму. Белье не приобретет изношенный вид после частых стирок. Тонкие материалы не придется стирать вручную – устройство справится с задачей. Прибор удаляет полинявшие частицы. За счет этого первоначальный цвет вещей может восстановиться.

Дезинфекция обеспечивается за счет того, что ультразвук оказывает губительное действие на бактерии и микробы. Для тех, кто страдает инфекционными заболеваниями, машинка станет отличным помощником.

Удобство объясняется тем, что стирать можно в любой емкости. Тазик используется для небольшого количества вещей, а ванна – для крупных, например, ковров. Ультразвук эффективен как в горячей, так и в холодной воде. Потому устройство можно брать с собой в любую поездку. Чистка вещей проводится в любых условиях.

Экономичность объясняется тем, что машинка потребляет мало электроэнергии. Еще ультразвук не требует использование дорогих стиральных порошков. Для стирки может подойти обычное хозяйственное мыло. Прибор можно оставить без присмотра и спокойно заниматься своими делами. В этом и заключается безопасность. Протечки, какие могут произойти в обычной стиральной машине, тут не случаются. Потому присматривать за машинкой не нужно.

https://youtu.be/_waIZ6PmN1Q

Безопасность

Перед использованием машинки необходимо удостовериться в целостности прибора. На нем не должны быть повреждения (на корпусе блока питания или пластине). Кабель также должен быть целый.

Иначе устройство нельзя подключать к электропитанию.

Если прибор был только что занесен с улицы, где была низкая температура, то нужно, чтоб он полежал и прогрелся до комнатной температуры хотя бы 2 часа. Затем нужно прочитать инструкцию по использованию. Ведь каждый производитель предоставляет свои условия по применению.

Как применять

После проверки безопасности устройства нужно подготовить вещи для стирки. Их нужно разгруппировать по цвету и материалу. Белые, черные и цветные оттенки лучше стирать отдельно. Шерсть, синтетику и хлопок также не следует кидать в один таз. Если есть вещи, которые линяют, то лучше их не примешивать к остальным. Если на одежде есть сильные загрязнения, то их лучше обработать мыльным раствором или пятновыводителем перед стиркой.

Когда вещи распределены, можно приступать к стирке:

• наливается теплая вода в таз;
• добавляется порошок;
• помещается устройство в середине таза;
• вокруг пластины равномерно распределяется белье;
• прибор включается в розетку;
• оставляется примерно на час;
• прибор отключается от источника электропитания;
• одежда вытягивается, выкручивается и сушится.

Желательно использовать не очень много белья в емкости для стирки. Вода должна полностью покрывать все вещи. Если стираются крупные вещи, то их следует переворачивать во время стирки. Для этих целей удобнее использовать машинку с 2 пластинами. При очень загрязненной одежде устройство можно включать на всю ночь до 12 часов. Белье после стирки обязательно поласкается и выкручивается.

Сколько стирать

Длительность процесса стирки зависит от загрязнения и количества вещей. Немаловажную роль играют температура и жесткость воды. В теплом растворе белье постирается быстрее, чем в холодном. На длительность влияет плотность ткани. Если материал толстый, то стирка будет проходить дольше.

После первой стирки нужно внимательно рассмотреть вещи. Если пятна не отстирались, то нужно белье снова поместить в таз с 2 ультразвуковыми пластинами.

При легких загрязнениях стирать нужно не меньше 40 минут. 2-х часовая стирка предусматривается для средней степени загрязнений. Сильные – требуют более 3 часов.

Устройство с 2 ультразвуковыми пластинами

Для стирки пледов, одеял или курток удобно применять 2 пластинки. Два прибора для этих целей приобретать не стоит. Существует машинка с 2 излучателями и состоит она из:

• 1 источника питания;
• 2-х излучателей;
• соединительного кабеля.

Два активатора позволяют стирать одновременно в двух емкостях

Крупногабаритные вещи стираются устройством с 2 пластинами. Им чистятся одеяла, шторы, скатерти и детские игрушки. Кроме привычных вещей, которые стираются в обычной стиральной машинке, это устройство чистит пригоревшую посуду и накипь на сковородках. Прибор используется для чистки ювелирных изделий и дезинфекции медицинского инструмента.

Что запрещается делать при использовании устройства

При использовании электроприбора нельзя:

• кипятить белье вместе с прибором;
• погружать блок питания в воду;
• держать открытую пластину при включенной машинке более 1 минуты. Во время работы прибор перемещается в емкости с водой. Но нужно следить за тем, чтоб прибор с одним или 2-мя пластинами был в жидкости;
• касаться блока питания мокрыми руками, когда он подключен к электросети;
• использовать машинку с повреждениями;
• дергать за кабель, чтоб вытянуть блок питания из розетки;
• протирать машинку растворителями.

Если следовать инструкции по использованию, то можно обеспечить долговременную и надежную работу прибора. Еще немаловажную роль играет аккуратная эксплуатация без ударов.

Стиральная машина помещается на ладони

Как выявить, что машинка не работает

Производители устанавливают в блок питания световой индикатор. При подключенном в электросеть устройстве он загорается. Но часто случается, когда индикатор светится, а белье все равно не отстирывается.

Для проверки работоспособности прибора, нужно опустить прибор в емкость с водой. При этом устройство должно быть включено в розетку. Затем пластину нужно поместить как можно ближе к поверхности воды. Если машинка работает, то будет виден еле заметный горб (около 1-2 мм).

При использовании прибора многим непривычно, что отсутствует какое-либо бурление воды. Но это необязательный фактор для качества стирки. Ультразвук незаметно очищает волокна ткани от загрязнений.

Недостатки при использовании прибора

Главным недостатком по сравнению со стиркой в обычной стиральной машине является отсутствие отжима. Для людей пожилого возраста этот фактор иногда является решающим. Но, несмотря на это, устройство используется при полоскании.

Прибор можно помещать в таз с чистой водой при полоскании на некоторое время. Это позволит лучше вымыть остатки мыльного раствора из волокон ткани.

Необходимость регулярно переворачивать белье для некоторых является затруднительным. А без этого никак не обойтись, если стирается большое количество вещей. Для этих целей одной ультразвуковой пластины будет мало. Необходим прибор с пластинами. Использование машинок с ультразвуком не окажет вреда для здоровья. Но при ее использовании лучше не совать руки в таз с водой.

Кому выгодно использовать такую машинку

Установка стационарной машинки требует врезки в водопровод и канализацию. Некоторые помещения не позволят установить этот прибор. Да и вытягивать белье нужно вовремя, иначе вещи будут измятые. А прибор с излучателем не требует контроля.

Это устройство берут с собой в поездку на дачу или командировку. Оно занимает мало места, что облегчает транспортировку. При наличии дома детей или больных прибор станет хорошей находкой. Ультразвук отлично борется с бактериями, что позволит проводить дезинфекцию одежды.

Использование машинки с одним или с 2 излучателями позволит применять его на даче или в командировках. Удобство использования заключаются в применении любой емкости для стирки. Кроме этого, допускается чистка холодной водой, но это повлияет на длительность стирки. Соперничать с обычными машинками автомат такой прибор не может, ведь отжимать белье придется вручную. Но простота в эксплуатации, невысокая стоимость и удобство использования позволят конкурировать с ручной стиркой. Такой прибор очень выгодно иметь под рукой.

Как работает стиральная машина: основные процессы и принципы

Как работает стиральная машина: основные процессы и принципы

Наверное, мало кто задумывался о том, как работает стиральная машина. Однако, эта информация поможет вам действовать правильно, если возникнут поломки. Предлагаем рассмотреть алгоритм работы техники.

Этапы стирки

Работа стиральной машины-автомат основана на самостоятельном проведении всех процессов. Техника полностью контролирует их в соответствии с параметрами, заданными пользователем. Если стиралка не повреждена, все этапы стирки будут налаженными. При появлении сбоев вы можете попробовать устранить их своими силами или обратиться за помощью к опытному специалисту.

Как происходит подготовка к стирке:

• Перед началом стирки необходимо загрузить в барабан грязное белье, предварительно изъяв из карманов мелкие предметы: металлические детали, мелочь, пуговицы.
• В порошкоприемник добавить стиральное средство.
• Выбрать нужную программу стирки.

Вот и все. Процесс стирки запущен, осталось только дождаться окончания цикла.

Что происходит во время стирки

Вы выставили все заданные параметры, и вам не нужно участвовать в дальнейшем процессе. Машинка самостоятельно набирает воду и стирает грязное белье.

Порошкоприемник омывается водой, и средство попадает в барабан. При достаточном количестве воды, ТЭН нагревает ее до нужной температуры – начинается основная стирка.

Начинает крутиться барабан, а вещи вращаются в мыльном растворе, что позволяет удалить все загрязнения.

Принцип работы стиральной машины

На рынке бытовой техники представлено два вида стиральных машин: фронтальные и вертикальные. Разберем, как функционируют детали в машинах каждого типа.

Для чего в стиралке барабан

В стиральной машине важной деталью, да и самим центром техники, выступает барабан, предназначенный для загрузки грязного белья.

Когда устанавливается программа, и пользователь запускает машинку, барабан начинает круговые движения, белье опускается в воду, которая проникает сквозь множество маленьких отверстий. Попадая в порошкоприемник, стиральное средство смешивается с водой, образуя мыльный раствор.

Вещи в нем стираются механическим способом. Процесс подобен ручной стирке, только машинный способ не требует никаких действий с вашей стороны.

Как бак влияет на работу машинки

Бак – это важная деталь в стиралке, которая располагается вокруг барабана. В разных моделях машинок установлены баки из эмалированной или нержавеющей стали, а также из пластика. Бак предназначен для сбора воды, в то время как барабан – это активно вращающая часть, необходимая для движения белья. Таков принцип работы стиральной машины-автомат при стирке.

СМА фронтального типа ориентированы на загрузку белья через боковой люк. В вертикальные машинки вещи помещаются через верхнюю крышку.

Полоскание белья и система слива

Суть полоскания – в вымывании моющих средств.

Каков же принцип работы машинки во время полоскания белья?

1. Программатор подает сигнал сливному насосу для откачки грязной, мыльной отработанной воды.
2. Отработанная вода полностью уходит из бака.
3. Полоскание начинается с набора чистой воды, но при этом не добавляется порошок.
4. Вода начинает поступать в бак, а барабан вращается.
5. Когда полоскание заканчивается, вода покидает бак через систему слива.

Отжим

Схема работы стиральной машины-автомат в процессе отжима предельно простая:

• Барабан начинает выполнять вращательные действия на предельно высокой скорости.
• Белье прилегает к стенкам барабана благодаря центробежной силе.
• Выходящая из белья вода стекает в бак сквозь отверстия барабана.
• Помпа откачивает воду в канализацию.

Отжим – шумный и активный процесс. Большие камни в корпусе СМА (противовесы) гасят вибрации во время отжима. В зависимости от выбора программы, может колебаться и скорость отжима: обычно от 200 до 1200 оборотов.

К примеру, выбрав стирку деликатных вещей, вы увидите, что отжим выставлен на небольшие обороты или отключен. Вещи из более плотных материалов, не требующих особого ухода, можно отжимать на максимальной скорости.

Учтите, что выбрать скорость отжима нужно еще до начала стирки.

Стирка окончена

Когда все описанные выше этапы стирки пройдены, и сработала функция отжима, можно считать процесс стирки завершенным. Перед этим барабан несколько раз вращается для равномерного распределения белья. Остановка машинки оповещает пользователя о том, что стирка окончена. Открывайте люк только после нажатия клавиши «ВЫКЛ».

Предлагаем посмотреть интересное видео:

Несколько полезных советов

Если у вас еще нет дома стиральной машинки, при покупке обратите внимание на такие моменты:

1. Посмотрите на материал, из которого изготовлен барабан. Стиралки с нержавеющим барабаном считаются надежнее.
2. Интересуйтесь, какова максимальная скорость вращения барабана.
3. Уточните, есть ли в машинке функция сушки и полоскания.
4. Обратите внимание на объём барабана и перечень программ.

Если говорить о том, как должна работать стиральная машина автомат, то все достаточно просто. Все процессы стирки задает пользователь, выбирая режим, температуру, скорость отжима. В целом цепь стирки такая:

1. Загрузка средств в кюветку.
2. Загрузка белья.
3. Выбор программы (или параметров стирки).
4. Запуск цикла стирки.
5. Забор воды.
6. Если требуется, подогрев воды.
7. Стирка.
8. Слив воды.
9. Полоскание.
10. Слив воды.
11. Отжим.

В итоге вы получаете чистые и практически сухие вещи.

Вам помогла статья?

Да Нет

Источник: https://cosmo-frost.ru/stiralnye-mashiny/kak-rabotaet-stiralnaya-mashina/

Как работает стиральная машина – устройство и принцип работы автомата

В современном мире женщины тратят на хлопоты по дому не так много сил и часов, как раньше. Объясняется это довольно просто: наличие техники для быта помогло упростить жизнь.

Достаточно загрузить стиральную машинку, выставить требуемый режим и ждать, когда завершится рабочий процесс. Это поможет освободить несколько часов для занятия другими делами: уборкой квартиры, приготовлением обеда или отдыхом.

Чтобы правильно подобрать технику для стирки, необходимо руководствоваться следующими показателями:

• способом загрузки белья;
• габаритами;
• функциональностью;
• вместительностью.

Грамотно подобранная машинка станет прекрасным помощником для женщины и всей семьи.

Интересно для прочтения: «Как выбрать стиральную машину».

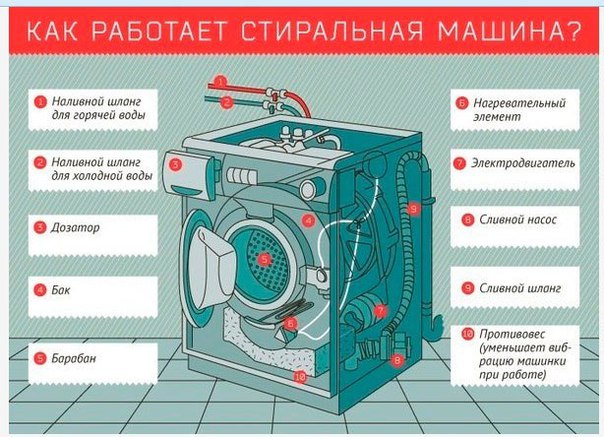

1. Из чего состоит стиральная машина

Независимо от бренда и марки, техника данного типа имеет одинаковое внутреннее строение. Чтобы приобрести качественный прибор, необходимо знать, как устроена стиральная машина автомат.
Состоит она из следующих элементов:

• корпус;
• система залива воды;
• датчики;
• бак и барабан;
• нагреватель
• блок управления;
• сливная система;
• двигатель.

Чтобы понять принципы, по которым функционирует аппарат, например модели Bosch, владелец должен самостоятельно разобраться с внутренним строением. Это поможет в дальнейшем избежать трудности в установке или ремонте техники.

Корпус

Все внутренние элементы машинки располагаются в прочной обшивке из металла. Она препятствует образованию повреждений, вмятин и царапин, сохраняет детали в рабочем состоянии.

Состоит следующих элементов:

1. Основания. 2. Передней, задней и боковой стенки. 3. Панели с люком.

4. Крышки.

На лицевой части размещен пульт управления, там же установлен отсек, куда нужно засыпать порошок или другие средства для стирки. Они попадают внутрь при помощи струи воды. Стиральная машинка с фронтальной загрузкой имеет блокировку, которая не дает дверце открываться, когда аппарат выполняет свое предназначение.

Система залива воды

После того как выбрана программа для стирки, производится запуск аппарата, блокируется дверца. Первым делом открывается клапан электромагнитного типа, при помощи которого вода попадает в барабан. Такое действие происходит до тех пор, пока датчик «не оповестит» о том, что жидкости в резервуаре достаточно для начала стирки.

Чтобы обеспечить бесперебойную подачу воды, шланг для залива подсоединяется к водопроводной системе.

Предлагаем ознакомиться: «ТОП-13 популярных стиральных машин-автоматов».

Бак и барабан

Одним из наиболее объемных элементов выступает бак. В зависимости от размеров он может вмещать от 3 до 12 кг белья. Примером выступает модель LG FH096TD3,  вместительностью в 8 кг.

Чтобы избежать вибрации при работе, соединение бака и корпуса производится не жестко.

Для поддержки в процессе функционирования применяют:

• 2-4 рессоры, которые расположены вверху;
• утяжелитель для исключения колебательных и вибрационных движений;
• 2-4 глушителя в нижнем отсеке бака.

Такие механизмы  гарантирует устойчивость аппарата. В баке располагается устройство с множеством отверстий, через которые после включения начинается подача жидкости.

Сливная система

После прохождения цикла необходимо избавиться от мыльной воды. Осуществляется такой процесс при помощи шланга. Он представляет собой гофрированный рукав, длина которого колеблется от 1 до 4 метров. Крепится с одной стороны к насосу, а с другой – в систему канализации.

В период стирки слив происходит несколько раз благодаря таким деталям, как:

• моторчик;
• крыльчатка;
• «улитка».

За работу насоса синхронного вида ответственный электронный модуль.

Блок управления

Является один из важных частей машины для стирки, например аппарата Electrolux EWS1066CUU. Данный прибор руководит всеми микросхемами и по праву считается «мозгом» устройства.

Блок управляет такими частями:

• ТЭНом;
• баком и барабаном;
• системой слива и подачи воды;
• насосом и другими.

Узел является не только важной частью стиральной машинки, но и наиболее дорогостоящей. С его помощью определяется вид поломки, сложность ремонта и необходимость вызвать мастера. Чтобы продлить срок службы, следует регулярно проводить профилактику стиральной машинки. Она поможет избежать серьезных поломок в будущем.

Полезно прочитать: «Как продлить жизнь стиральной машинке: 8 полезных советов».

Датчики

Правильное и бесперебойное функционирование бытовой техники осуществляется при помощи специальных приборов. На них поступает информация от аппарата во время стирки. К регуляторам относят:

1. Прессостат. Главным предназначением выступает отслеживание уровня поступающей в бак воды.
2. Воздушная камера. Производится из пластика и располагается возле сливной трубки.
3. Термостат. С его помощью определяется температура воды, которая располагается в баке, после чего полученные данные поступают на блок управления.
4. Таходатчик. Отвечает за количество оборотов, которые необходимы для проведения отжима. Их число зависит от выбранного режима стирки. Максимальное количество – 1600, как в модели Siemens WM 16Y891 EU.

В совокупности датчики являются необходимыми составляющими, которые контролируют весь рабочий процесс.

ТЭН

Располагается нагреватель во внутренней части корпуса и служит для повышения температуры воды. Его мощность колеблется в пределах от 1800 до 2200 Вт. Трубчатый электронагреватель располагается в нижней части и является наиболее хрупкой и уязвимой деталью.

На уровень его работы влияет образование накипи. Чтобы продлить период эксплуатации нагревателя, необходимо использовать средство для очистки от налета, например, Electrolux E6SMP106.

Двигатель

Данная деталь приводит барабан в действие. Зачастую на стиральные машинки устанавливается коллекторный мотор. Наиболее результативным способом крепежа выступает прямой привод, то есть соединение происходит непосредственно к барабану.

Такой вид не нуждается в потреблении энергии для вращения в больших объемах, а издаваемый шум и вибрация в процессе функционирования будет на порядок ниже. Плюсом выступает то, что мотор не занимает много места, что положительно влияет на габариты стиральной машинки. В качестве примера выступает Beko WKY71033PTLYSB2.

Изучив внутреннее строение техники, пользователь сможет подобрать достойный вариант, который прослужит длительный срок.

Полезно будет узнать: «Сколько воды потребляет автомат – 6 причин большого расхода воды стиральной машины».

2. Принцип работы стиральной машины автомата

Нынешняя бытовая техника данного типа проводит процесс стирки от начала и до конца. Для этого необходимо провести такие манипуляции:

1. Включить аппарат в сеть. 2. Загрузить в барабан белье. При этом необходимо учитывать материал, из которого сделаны вещи, режим стирки, подходящий для конкретной категории одежды. 3. Засыпать порошок и прочие вещества в специальный отдел.

4. Выставить режим работы, плотно закрыть дверцу и запустить цикл.

Многих пользователей интересует вопрос, как работает стиральная машина- автомат и ее двигатель. Это простая процедура, которая состоит из нескольких главных этапов.

Начало стирки

Для определенного вида ткани машинка автомат предлагает свой режим. Следует подбирать белье по цвету, чтобы одежда не линяла и сохраняла оттенок.

Начинается все с загрузки вещей в барабан. При этом следует учитывать объем бака. Например, Samsung WW60K42109SDUA вмещает до 6 кг. После этого в отсек для порошка засыпается необходимое количество вещества. Устанавливается требуемый режим стирки. На современных машинках автомат можно выставить таймер включения, если нет возможности запустить процесс сразу.

Функционируют аппараты в таких режимах:

• деликатный;
• стирка шерстяных, хлопковых, синтетических вещей;
• ручной;
• интенсивный;
• быстрый и ежедневный.

После того как выбрана нужная функция, плотно закрывается дверца и нажимается кнопка «старт». В этот момент происходит фиксация, благодаря которой люк не сможет открыться в процессе работы стиральной машинки.

Загрузка аппарата проводится двумя способами: фронтальным, когда дверца расположена с передней стороны корпуса (как в аппарате Gorenje W 7513/S1), или вертикальным (как в случае со стиральной машинкой Whirlpool AWE 6080).

Процесс стирки

После включения и начала функционирования машинки в работу вступает насос, который отвечает за подачу воды. Она поступает в барабан через небольшие круглые отверстия, достигает нужного уровня. За это отвечает прессостат.

Когда вода достигла нужного уровня, при помощи датчика на панель управления поступает информация, и подача жидкости прекращается.

После этого начинается стирка. Она характеризуется следующим образом:

1. Поток воды вымывает порошок из ячейки, он попадает в барабан.
2. Вращательные движения способствуют тому, что загруженное белье полностью намокает и пропитывается средствами для стирки. Это способствует качественному очищению от пятен и прочих загрязнений.
3. В период цикла возможен подсос воды. Длится стирка в зависимости от выбранной программы.

Именно при помощи мотора осуществляются обороты барабана. Для моделей Zanussi, как и для других стиральных машинок, такой процесс идентичный.

Источник: https://www.Moyo.ua/news/kak_rabotaet_stiralnaya_mashina_-_ustroyistvo_i_princip_raboty_avtomata_5_osnovnyh_etapov_stirki.html

Принцип работы стиральной машины — автомат

Современная бытовая техника необходима для того, чтобы сделать наш быт проще. Она помогает высвободить многие часы нашей жизни и посвятить их тем делам, которые нам больше нравятся. Так же она позволяет нам больше отдыхать.

Но далеко не каждый человек интересовался тем, как работает наша техника. Не разбирался в основополагающих принципах ее функционирования. Кстати, эти принципы могут быть довольно интересны.

Обратите внимание

И если вам кажутся любопытными различные технические новинки, которые привнес в нашу повседневную жизнь прогресс, то и эта статья вам тоже понравится.

Возможно, вы еще застали те времена, когда белье стирали своими руками. Затем полоскали его дважды. Сначала в теплой, а потом в холодной воде. После этого отжимали и развешивали сушиться. Это требовало немало времени и силовых затрат.

Как работает стиральная машина?

Стиральные машины бывают фронтальной и вертикальной загрузки. Все они работают от электричества. Центр стиральной машины – это ее барабан. В него мы закидываем грязное белье. Во время стирки он крутится.

За счет этого стираемое белье оно опускается в воду. Вода с легкостью попадает внутрь барабана, так как в нем находится множество мелких дырочек. Когда люк закрыт, та ее часть, где происходит стирка, герметична.

И если машинка исправно, то влага не может попасть наружу.

Вещи оказываются в воде, в которой растворен стиральный порошок. Затем барабан вращается, и белье механическим способом очищается, взаимодействуя с получившимся раствором.

После того, как основной этап стирки закончен, загрязненная вода сливается и происходит полоскание, а затем, отжим.

Так же в некоторых машинках есть функция сушки, которая позволяет не развешивать белье, а доставать уже сухое.

За барабаном машинки расположен бак. Он и является основным вместилищем воды. Барабан же выступает в роли активной вращающейся части, которая придает движение белью. За счет этого и происходит стирка.

В машинках с горизонтальной (фронтальной) загрузкой белье помещается в отверстие люка, расположенное в передней части корпуса. Такой тип самый распространенный в России и Европе. В Америке и многих странах Азии чаще используются стиральные машины с вертикальной загрузкой. Строение последних несколько отличается. Белье в них помещается сверху.

Важно

Бак и барабан машинки, по сути, являются основными предметами, непосредственно участвующими в процессе стирки. Но кроме них, есть и другие не менее важные детали. К примеру, ТЭН, он же нагревательный элемент, доводит воду до необходимой температуры.

А чтобы контролировать нагрев, задействован термостат. Он измеряет температуру и сообщает, когда нужно прекратить нагревание. Есть так же и системы подачи и вывода воды. Они имеют клапаны, которые позволяют попадать жидкости внутрь тогда, когда это необходимо.

И удаляют ее из бака тогда, когда она уже не нужна.

Этапы стирки белья

Стиральная машина автомат – это бытовая техника, которая может самостоятельно проводить все процессы стирки от начала до конца. Она полностью контролирует свою работу в соответствии с заданными программой параметрами.

И если она исправна, то все этапы стирки будет проходить четко и гладко. А если появятся сбои, значит, пришла пора вызвать мастера или разобраться с ними своими силами. Благо для этого есть наш сайт MashMaster.ru.

Он поможет справиться со многими поломками самостоятельно.

Стирка начинается с загрузки. На всякий случай, напомним вам, что перед тем, как загружать белье, необходимо вынуть все из карманов. Далее засыпается стиральный порошок. Его необходимо поместить в специальное отделение дозатора. Потом включаете вилку в розетку (кстати, это можно сделать и раньше). Затем убедитесь, что вода не перекрыта. Выберите необходимый режим стирки и запустите ее.

Машина руководствуется заданными параметрами и без вашего участия начинает набирать воду и стирать. Так же в процессе омывается дозатор. И порошок попадает в отсек с бельем и водой.

Термостат позволяет включиться ТЭНу и нагреть воду до необходимой температуры. И когда воды в баке достаточно и она достигла необходимого нагрева, начинается основная стирка.

В ходе нее барабан крутиться, перемещая белье в растворе воды и порошка.

Получившийся раствор вместе с вращением барабана удаляет с вещей загрязнения. Затем происходит открытие специального клапана, подключается сливной насос и вода вытекает из бака. Когда вода вытекла, открывается клапан подачи воды. И свежая чистая вода наполняет бак.

После того, как она достигнет необходимого количества, которое, кстати, отслеживается датчиком уровня, запускается полоскание. Полоскание повторяется несколько раз. И когда уже пройдено необходимое количество повторов, запускается отжим. Во время отжима барабан машинки усиленно вращается. А вода уходит через отверстие барабана в бак. И уже из бака она выкачивается сливным насосом.

Принцип работы машинки на видео

Источник: https://mashmaster.ru/princip-raboty-stiralnoj-mashiny/

Принцип работы стиральной машины: основные элементы, процесс стирки и основные программы

Уже давно присутствие в доме стиральной машины автомат стало делом привычным и естественным.

Уже практически невозможно представить – как же раньше люди могли без неё обходиться? Пользоваться машиной легко и просто.

Не требуется обладать невероятными способностями, чтобы запустить нужную программу автоматической стирки. Даже для людей, не очень «дружащих» с техникой, не вызывает особых проблем эксплуатация современной машины.

Совет

Вот только кажущаяся простота использования не отменяет то факта, что данный вид бытовой техники относится к устройствам довольно сложным, составленным не только из механических частей, но и различных электронных модулей и датчиков. Мало кто из пользователей представляет, каков принцип работы автоматической стиральной машины.

А тем более, какой такой алгоритм заставляет машину выполнять ту или иную программу. Чтобы лучше понимать, как правильно эксплуатировать и что можно предпринять при возникновении неполадок, следует хотя бы в небольшой степени ориентироваться в том, как устроена автоматическая стиральная машина и по каким она законам функционирует.

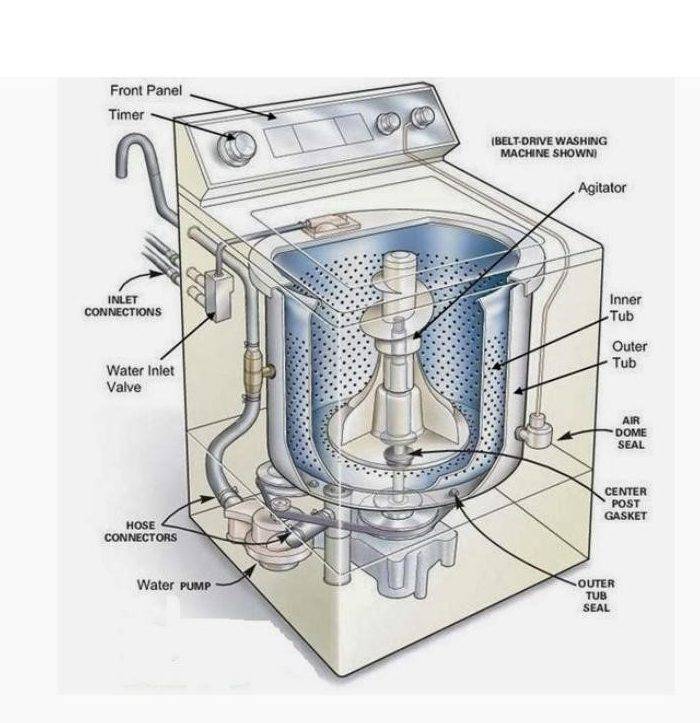

Устройство автоматических машин барабанного типа

Итак, основу таких машин составляет барабан в форме цилиндра, который помещается в бак, подвешенный внутри корпуса машины на пружинах.

Положение блока бак/барабан контролируется системой амортизаторов и утяжелителей-противовесов. Непосредственно в этот самый бак через электромагнитный клапан происходит набор воды.

Её количество контролирует специальное устройство, которое называют датчиком уровня воды или прессостатом.

Вращение барабана обеспечивается приводным двигателем и системой подшипников. Привод может быть ременной или «прямой» (двигатель напрямую соединяется с валом крестовины барабана).

В бак для воды помещён нагревательный элемент, задача которого нагрев воды.

Для контроля температуры воды ТЭН дополнен термодатчиком, который размещается в корпусе бака или непосредственно в самом нагревательном элементе.

Слив воды из бака осуществляется специальным дренажным насосом. Автоматизация же процесса достигается с помощью электронного управляющего модуля, являющегося для стиральной машины «мозгом». Весь алгоритм работы полностью зависит от этого элемента.

За счёт чего стирает машина автомат

Принцип стирки остаётся прежним – это механическое взаимодействие с бельём. Только в отличие от машин активаторного типа это воздействие осуществляется перфорированными стенками барабана.

Обеспечивается реализация выбранной программы степенью нагрева воды, её количеством, временем стирки и моющим средством для автоматических стиральных машин (неважно жидким или порошком).

А за более интенсивное или, наоборот, деликатное механическое действие на бельё отвечает специальный алгоритм движений барабана. Он может вращаться в противоположные стороны с одинаковой либо разной частотой (зависит от программы).

Обратите внимание

Или даже не производить полный оборот, а как бы покачивать бельё для наиболее деликатной его стирки.

У различных производителей стенки барабана могут быть стандартными (гладкие с системой отверстий), а бывают специальной формы и призваны обеспечить более качественный результат стирки (например сотовый барабан). Конечно, каждый изготовитель утверждает, что именно его барабан самый лучший, а алгоритм его движений наиболее эффективный.

Этап подготовки к запуску

Для обеспечения автоматической работы машина стационарно подключается к водопроводу и включается в электрическую розетку. В дозатор для порошка или непосредственно внутрь барабана должно быть добавлено нужное количество моющего средства для машин автомат. Слив может быть также стационарным либо производиться в раковину или ванну при помощи крючка-адаптера на сливном шланге.

Через загрузочный люк в стиральную машину помещается бельё из определённого типа ткани и определённого цвета. На панели управления выставляется соответствующая этому виду белья программа. По необходимости корректируются обороты для отжима, температурный режим. Задаются дополнительные параметры стирки или полоскания (если они предусмотрены в конкретной модели машины).

Как происходит автоматическая стирка

Запускается процесс нажатием кнопки «Пуск», «Старт» или как-то ещё обозначенной. Начинается набор воды через заливной клапан с одновременным вращением барабана для более равномерного смачивания белья. Некоторые модификации стиральных машин дополнительно имеют устройство, подающее воду сверху люка для оптимизации этого процесса.

По мере наполнения водой бака в нем начинает изменяться давление. Исходя из этого параметра, специальный датчик (прессостат) при достижении требуемого для конкретного количества белья уровня воды, посылает сигнал на блок управления о необходимости прекращения её подачи.

Модуль управления, в свою очередь, перекрывает электромагнитный заливной клапан. В процессе залива из дозатора для моющего средства вымывается порошок и растворяется с водой в барабане.

Если используется кондиционер для белья, момент его забора определяется установленной программой.

Под контролем модуля управления, в определённый момент, мыльный раствор выполаскивается несколько раз. Наиболее продвинутые машины автомат часто снабжают датчиком прозрачности воды.

Тогда полоскание будет осуществляться до полного вымывания остатков порошка и загрязнений в воде.

Заканчивается всё сливом (включается сливная помпа) и отжимом при помощи включения двигателя на заданных оборотах (если не установлена программа без отжима).

Программы стиральных машин автомат

Основных программ абсолютно у всех стиральных машин три – это хлопок, синтетика и шерсть. Всё остальное – это их разновидности или дополнения к ним, которые помогают их изменять или дополнять для усиления эффекта либо сокращения времени стирки. Программы для синтетики и особенно шерсти относятся к деликатным видам стирки. Алгоритм вращения барабана для этих программ обычно меняется.

• Хлопок. Наиболее интенсивная стирка с возможностью регулировки оборотов для отжима и температуры. Обычно присутствует опция ускоренной стирки за счёт сокращения полосканий. Подразделяется на программу для светлого или тёмного белья.
• Синтетика. Более щадящая программа с более укороченным временем стирки и ограничением оборотов отжима.
• Шерсть. Самая деликатная стирка. Как правило, стирка происходит на низких температурах и с минимальным или отсутствующим отжимом. Если активирована функция «остановка с водой», после окончания стирки шерсти, нужно отдельно выставить слив с отжимом либо только слив.

Большинство современных машин автомат обладают подпрограммой «Короткая стирка» (15, 12 минут и т.п.). Трудно считать этот вид программы полноценной стиркой и рассчитывать, что за такое короткое время, результат её будет сравним с более длинными программами. Скорее это удобный способ освежить не особенно загрязнённое бельё.

Дополнительные элементы стиральных машин автомат, о которых следует знать

• Заливной фильтр. Это мелкая съёмная сетка, которая установлена в месте подключения заливного шланга к машине. По мере загрязнения этот фильтр довольно легко вынимается с помощью плоскогубцев и очищается от загрязнений, вызванных низким качеством водопроводной воды.
• Дренажный фильтр. Во время слива данный фильтр защищает помпу от попадания внутрь неё посторонних предметов, способных блокировать работу насоса. В случаях, когда машина отказывается сливать воду, первое что нужно предпринять – очистить этот самый фильтр. Он всегда расположен на фасадной части корпуса машины внизу. Для извлечения его нужно просто выкрутить.

Вот такое в чём-то простое, а в чём-то сложное устройство и служит верой и правдой в наших домах.

Со знанием того, по какому принципу работает стиральная машина автомат и как она устроена, довольно просто (в случае обнаружения каких-либо неполадок) разобраться – а в чём, собственно, беда? А значит, исправление проблемы заметно упрощается.

Источник: https://techmentor.ru/stiralnye-mashiny/vybor/printsip-raboty

Устройство и принцип работы стиральной машины автомат, как она устроена

В настоящее время хорошему уходу за одеждой нам помогают различные механические устройства, например, такие как стиральные машины. Сегодня они встречаются практически во всех домах и большинство из нас не может себе представить жизнь без этих устройств.

Современные машины для стирки удивляют инновациям, благодаря которым, они экономят энергию, эффективно стирая одежду. Их история прошла долгий путь начиная с примитивного устройства и заканчивая автоматической стиральной машиной.

Впервые машина для стирки белья была описана в 1752 году под названием «Йоркширская дева». Она состояла из деревянного бака, который можно было закрыть крышкой и заполнить бельём и горячей мыльной водой.

Важно

В центре крышки находился деревянный брусок с ручкой наверху для поворота, а на дне был расположен деревянный диск с утопленными деревянными штифтами, которые перемещали белье в мыльной воде, поворачиваясь взад-вперёд.

Размер этой машины и ручной режим делали её пригодной для небольших домашних хозяйств.

Современная стиральная машина

Современная машина обычно требует подключения к источнику питания, пресной воде и сточным водам. Некоторые устройства не нагревают воду электричеством и вместо этого используют природный газ или (дополнительно или исключительно) подключены к центральному горячему водоснабжению.

Цикл стирки в таких машинах разделен на разные временные фазы. Машины автомат, которые являются обычными сегодня, обеспечивают последовательность автоматически, причём электроника обычно контролируется микроконтроллером.

Во время цикла стирки машина выпускает моющее средство и наполняет барабан водой, перемещая одежду вокруг воображаемой оси, чтобы каждый предмет был тщательно очищен.

Затем эта мыльная жидкость сливается, а для цикла полоскания добавляется чистая воду, которая затем удаляется с оставшимся мылом.

После чего барабан начинает быстро вращаться, удаляя около 80 процентов избыточной воды в одежде.

Особенности, доступные в современных бытовых стиральных агрегатах:

• таймер для задержки начала цикла стирки;
• предопределённые программы для различных типов белья;
• настройки скорости вращения;
• переменные температуры, включая холодную стирку.

В Европе большинство стиральных устройств представляют собой барабанные механизмы, в которых барабан вращается вокруг горизонтальной оси. Этот тип машин различает фронтальный и верхний загрузчик.

Для фронтальных загрузчиков загрузочная дверь расположена на передней части стиральной машины, а верхние загрузчики загружают мойку барабана сверху.

Вокруг стирального барабана находится ванна, которая может быть изготовлена ​​из нержавеющей стали или пластика.

Совет

У большинства машин стиральный барабан вращается двигателем с помощью клинового ремня. Между тем другие производители также разработали машины с так называемым прямым приводом, в котором двигатель расположен на промывочном барабане.

В верхней части агрегата находятся элементы управления и ящик для моющих средств и средств по уходу.

Бытовые машины обычно имеют только одно соединение холодной воды. При запуске, программы стирки, вода вытекает из водопровода через соответствующий шланг для моющего средства. Через отверстия промывочного барабана промывочный раствор поступает в барабан.

Для процесса стирки промывочный раствор нагревается нагревательным стержнем до заданной температуры. Чем выше заданная температура, тем больше энергии требуется для нагрева воды. После промывки или ополаскивания сливной насос подаёт промывочный раствор или промывочную воду, его пропускают через сливной шланг в дренажную систему.

В машинах с циркуляционной системой установлены два насоса: дренажный насос и циркуляционный насос. Дренажный насос вымывает воду из бака, в то время как циркуляционный насос гарантирует, что во время стирки промывочный раствор возвращается в барабан через соединительный шланг.

Сегодня стиральные устройства делятся на полуавтоматические и автоматические. Полуавтоматические машины снабжены программами для стирки. Управлять таким агрегатом можно только определяя необходимые параметры вручную с помощью переключателей температуры, программ стирки, скорости отжима. Такие машины проще, но менее функциональны.

Принцип работы машины автомат

Автомат может показаться более сложным устройством. Зато такая машина не нуждается в помощи — она всё сделает сама:

• определит вес загруженного белья;
• закачает сколько надо воды;
• загрузит сколько надо моющих средств;
• определит время стирки.

Кроме того, она сделает анализ ткани, и того насколько она грязная. Исходя из полученных данных, машина начнёт стирку. Во время работы на цветном дисплее будут выведены данные о температуре воды, скорости вращения барабана во время отжима и т. д. Сенсорных датчиков в машинке автомат установлено много — они сообщают о качестве воды, температуре и других параметрах.

Со временем производители автоматических машин пошли на многое, чтобы снизить стоимость. Например, более дорогие редукторы больше не требуются, поскольку скорость двигателя можно контролировать электронным способом.

Устройство и работа стиральных машин

Корпус машин состоит из листовой стали, которая может быть:

• эмалированной;
• оцинкованной;
• окрашенной;
• из нержавеющей стали.

В некоторых моделях корпус состоит из самонесущей рамы, которая прочно соединена с задней стенкой. Переднюю стенку, боковые стенки и крышку можно снять с минимальными усилиями. Эта конструкция рамы обеспечивает лёгкий и быстрый ремонт в случае обслуживания.

Верхние и фронтальные загрузчики имеют крышку устройства, которая обычно изготовлена из устойчивого к царапинам, истиранию и высокой температуре материала. Для загрузки / выгрузки они открываются с помощью кнопки открытия (кнопка разблокировки).

Фронтальные загрузчики загружаются и разгружаются через отверстие для заполнения. Оно может иметь диаметр до 40 см. Угол открытия двери может быть до 180°. Стекло двери термостойкое и с двойным остеклением в некоторых приборах, для теплоизоляции и шумоподавления.

Некоторые производители предлагают освещение барабана, чтобы обеспечить лучшую видимость при погрузке и разгрузке. Чтобы максимально снизить потребление энергии, свет автоматически отключается.

Для уменьшения шума на компонентах и на корпусе используются специальные изоляционные материалы.

Стиральный барабан

Стиральный барабан выполнен из нержавеющей стали и установлен с возможностью вращения в специальной ванне. Для фронтальных загрузчиков предусмотрено одностороннее, для верхних загрузчиков одностороннее или двустороннее вращение барабана.

Стиральный барабан имеет объем от 40 до 55 литров, а некоторые приборы — от 56 до 72 литров. Барабан имеет отверстия для более быстрого проникновения воды.

Для облегчения загрузки и разгрузки некоторые модели оснащены наклонным задним барабаном 10 или 15°. Внутри барабан снабжён рёбрами из нержавеющей стали или пластика. Они являются частью механики стирки, поднимая белье из воды и отбрасывая его обратно, или промывая воду с определённой высоты.

Обратите внимание

Для достижения хорошего результата мытья и оптимального ухода за одеждой для разных текстильных изделий существуют устройства с асимметричными драйверами, то есть одна сторона закруглена, что приводит к более низкой высоте падения, а одна сторона плоская.

Чтобы убедиться, что белье полностью смочено, некоторые автоматические стиральные машины работают в соответствии с принципом водяного колеса. С лопатами, отверстиями или подкладками на внешней стороне барабана вводится вода и транспортируется вверх во время движения барабана.

Быстрое проникновение воды также достигается за счёт дополнительного циркуляционного насоса.

Дозировочные отсеки

В зависимости от производителя машины оснащены различным количеством вместительных отделений (от 2 до 4) для добавления стиральных средств и средств по уходу:

• отделение предварительной мойки, средство для вымачивания;
• отделение для смягчителя, средство для удаления пятен или отбеливателя;
• отделение для основной стирки;
• отделение для освежителя.

Промывка продуктов для стирки и ухода происходит автоматически. Автоматическая очистка дозирующей камеры после завершения программы предотвращает загрязнение.

Дозирующая камера для автоматической дозировки

Для заполнения внутренних ёмкостей жидким стирающим средством или смягчителем используется соответствующая дозирующая камера. Жидкое средство и смягчитель ткани можно, таким образом, автоматически дозировать.

Автоматические дозаторы

Отдельные ёмкости с порошком или жидким моющим средством, которые подключены к стиральной машине и размещены поблизости также позволяют хранить и автоматически дозировать моющее средство.

Водоснабжение

Для входа воды подключён шланг к линии питьевой воды. Подача воды осуществляется через электромагнитные клапаны которые открываются и закрываются программным управлением в назначенное время. Давление в сети водоснабжения поддерживает процессы открытия и закрытия.

В клапане установлен регулятор расхода воды, обеспечивающий постоянную подачу воды при разном давлении в линии. Если давление воды выше 10 бар, в подводящей линии должен быть установлен редукционный клапан. При давлении воды ниже 1 бар необходимо соблюдать специальные меры производителя.

Перед регулятором потока находятся фильтры, которые предотвращают попадание частиц грязи в клапан из линии воды.

Стиральные устройства оснащены 1—3 электромагнитными клапанами. С тремя электромагнитными клапанами предусмотрен отдельный клапан для каждой камеры промывки.

Для достижения более быстрого проникновения воды в белье и, следовательно, для лучшей промывки с минимальным потреблением воды, машины оснащены дополнительными способами промывки водой. На некоторых устройствах дверное стекло скошено, что обеспечивает быстрое и полное смачивание белья.

В случае устройств с быстрой технологией увлажнения белье быстро смачивается с помощью дополнительного инжекционного сопла и обеспечивается быстрый обмен воды во время стирки.

В случае системы прямой мойки вода подаётся непосредственно в белье через сопло во время подачи воды и протекает сверху. Таким образом, моющее средство автоматически промывается.

Контроль водоснабжения

Продолжительность подачи воды может быть зависимой от уровня или заданного времени.

В зависимом от уровня управления уровне уровни воды определяются регуляторами уровня также называемыми контроллерами уровня. Есть механические и аналоговые контроллеры уровня.

Механические регуляторы уровня, называемые мониторами давления, представляют собой герметичные ячейки давления с мембраной, которые соединены с ванной через шланг.

Важно

Когда достигнут желаемый уровень воды, давление воздуха в коробке давления увеличивается. Благодаря арочной мембране электромагнитный клапан закрывается через контактную систему, и подача воды прерывается.

С механическим регулятором уровня задаются разные уровни воды.

Контроллеры аналогового уровня, называемые датчиками давления, являются электронными контроллерами уровня. Они обладают свойством полупроводника. Они реагируют на повышение уровня воды и повышенное давление воздуха с изменением электрического сопротивления и, следовательно, изменением электрического напряжения.

Регуляторы уровня воды также используются в качестве сухой защиты, так как нагрев включается только при достижении определённого уровня, а также при защите от затопления и в качестве пенных детекторов во время стирки.

В начале программы стирки подаётся достаточное количество воды до тех пор, пока не будет достигнут уровень воды, соответствующий программе стирки, и регулятор уровня не ответит. Затем двигатель поворачивает барабан.

Автоматическая загрузка

Входящее количество воды зависит не только от выбранной программы стирки, но также зависит от впитывающей способности белья.

Количество входящей воды записывается в начале программы стирки и используется для расчёта количества промывочной воды. Этот процесс называется автоматическим количеством.

Нагрев

Нагрев происходит преимущественно с помощью трубчатых нагревателей в ванне, реже — с помощью водонагревателя вне ванны.

Мощность нагрева макс. 2,3 квт. Для некоторых устройств удельная площадь поверхности уменьшается за счёт увеличения площади нагревания.

Электронные контроллеры используются для контроля температуры. Их задача — установить, ограничить и поддерживать постоянную температуру щёлока. Температуру можно либо непрерывно регулировать до 95° C, либо постоянно назначать программы.

Термисторы используются для электронного контроля температуры. Эти полупроводники работают по принципу электропроводности, который изменяется при нагревании. Когда напряжение подаётся на термистор, и цепь замкнута, ток течёт через него и действует как резистор. Электрическое сопротивление термисторов уменьшается с увеличением нагрева

Электронные контроллеры температуры имеют высокую точность и в сочетании с микропроцессорным управлением обеспечивают высокий уровень безопасности.

Привод

Привод (двигатель) перемещает стиральный барабан с разной скоростью в чередующемся направлении вращения (реверсирование). Скорость барабана зависит от программы. При вращении скорость составляет от 400 до 1800 U / мин.

Для привода используются разные двигатели:

Универсальные двигатели (коммутаторы, коллекторные двигатели) для работы от постоянного или переменного тока. Эти двигатели, оснащённые электронными компонентами управления, предлагают широкий спектр применений.

Различаются индивидуальные скорости, комбинации скоростей. Например, для оптимального распределения белья путём лёгкого ускорения барабана во время вращения, для вспенивания и др. Универсальные двигатели используются на машинах с разной скоростью вращения. Их максимальная скорость находится в верхнем диапазоне.

Совет

Высококачественные машины оснащены прерывателем. Здесь универсальный двигатель подаётся электроникой с выпрямленными сглаженными импульсами напряжения.

Трехфазные асинхронные двигатели с управлением преобразователем частоты (FI-управление): эти двигатели не требуют использования угольных щёток, поэтому они износостойкие и работают очень тихо, даже на высоких скоростях.

Ещё одной новой разработкой в ​​этой области является прямой привод. Приводной двигатель прочно соединён с приводным валом барабана, поэтому приводные ремни больше не нужны.

Это означает, что пространство за барабаном можно использовать лучше, а глубина барабана может быть на 30% больше. Из-за центрального положения вибрация привода уменьшена.

Снижение шума за счёт исключения приводного ремня составляет около 10%.

Источник: https://220v.guru/bytovaya-tehnika/stiralnye-mashinki/princip-raboty-i-ustroystvo-stiralnoy-mashiny-avtomat.html

Устройство и принцип работы стиральной машины автомат

Независимо от марки автоматической стиральной машинки устройство моделей с фронтальной загрузкой практически идентично у разных производителей. Разбираться в устройстве такой техники следует любому ее владельцу. Это поможет понять, как работает машинка-автомат, что могло выйти из строя при разных проблемах, а также удастся ли справиться с поломкой своими руками.

К основным узлам машинки автомат относят:

• Корпус;
• Бак;
• Барабан;
• Систему залива воды;
• Прессостат;
• Электродвигатель;
• ТЭН;
• Сливную систему;
• Блок управления.

Все элементы стиральной машины, независимо от марки — Indesit, LG, Samsung, Ariston, Electrolux, Bosch или другой, располагаются внутри ее металлического корпуса. В корпусе выделяют основание, переднюю панель с люком, верхнюю крышку, боковые стенки, а также заднюю стенку.

В верхней части передней стенки корпуса располагается панель управления, а в левом углу находится контейнер для загрузки моющего средства (дозатор).

Обычно в таком контейнере предусмотрено 3 ячейки (две для порошка и одна для жидкого средства), но их может быть больше или меньше в зависимости от модели (от 1 до 5).

Загруженный в дозатор порошок через один или несколько патрубков попадает внутрь бака под действием струи воды.

По центру передней стенки находится люк стиральной машины. В нем выделяют такие части, как резиновая манжета люка и устройство, отвечающее за блокировку люка во время стирки.

Внутри манжета крепится к баку посредством хомута. Благодаря блокирующему устройству дверца не может быть открыта в процессе стирки.

Чаще всего в таком устройстве имеется термоэлемент, поэтому после окончания стирки дверца некоторое время остается закрытой.

Обратите внимание

Сигнал к набору воды поступает с управляющего модуля на электромагнитный клапан, к которому подключен шланг для залива воды. Данный шланг должен быть подсоединен к водопроводу.

Бак считают основным и наиболее объемным элементом машины-автомат. В нем может вмещаться 35-60 л воды. Чтобы во время стирки аппарат не вибрировал излишне сильно, бак не соединен с корпусом жестко.

Для его поддержки в верхней части машинки есть две или четыре пружины, а в нижней – два или четыре амортизатора. Кроме того, чтобы исключить дисбаланс и сильную вибрацию бака во время стирки, на нем закреплены бетонные противовесы.

Благодаря такой конструкции корпус во время работы техники, несмотря на колебания бака, остается неподвижным.

Внутри бака расположен барабан, связанный ременной передачей либо прямым приводом с двигателем. В барабан загружается белье, а после включения программы стирки в него через множество отверстий начинает поступать вода с моющим средством. Спереди бак соединен с барабаном резиновой манжетой, обеспечивающей герметичность, а в задней части вал барабана проходит сквозь бак к подшипниковому узлу.

Для изготовления барабана обычно используют нержавеющую сталь, а бак может быть как стальным, так и из пластика. Второй вариант стоит дешевле, но отличается большей хрупкостью и меньшим сроком службы. Зачастую бак имеет две половины, которые соединяются болтами либо с помощью хомута, но во многих машинках встречаются неразборные баки.

Главными элементами системы слива машинки-автомат являются сливная помпа и пластиковый сливной гофрированный шланг длиной 1-4 метра. Одна часть шланга крепится к насосу с помощью хомута, а вторая выводится в канализационную систему.

Слив в норме должен выполняться несколько раз во время стирки. В устройстве насоса выделяют моторчик, крыльчатку и «улитку», к которой подключают шланги. Насос чаще всего является синхронным. Работой насоса управляет электронный модуль.

Важно

Этот узел стиральной машиной командует всеми другими элементами, поэтому его смело можно назвать «мозгом» аппарата. Его также называют программатором, электронной платой или модулем управления. Именно из такого блока отдаются команды, которые выполняются системой залива, ТЭНом, барабаном, сливным насосом и другими деталями.

Блок управления является наиболее сложной и дорогостоящей частью стиральной машины. В его устройстве выделяют цифровой индикатор, благодаря которому пользователь знает все о работе аппарата.

В большинстве моделей при неисправности такой индикатор начинает показывать код ошибки. Узнав его расшифровку, можно определить, в чем суть поломки и можно ли с ней справиться без вызова мастера.

Если из строя вышел сам модуль, для его ремонта или замены следует обратиться к специалисту.

Работа модуля управления основана на контроле разных датчиков, отправляющих на него информацию обо всех процессах в машинке во время стирки.

Такими датчиками являются:

• Прессостат. Так называется датчик, функцией которого является отслеживание уровня воды. Еще одним его называнием является реле уровня. Он бывает электронным либо механическим, а принцип его функционирования – пневматический. Как только прессостат отправляет сигнал на модуль управления о достаточном количестве воды в баке, машинка продолжит свою работу.
• Воздушная камера. Такая деталь из пластика находится рядом со сливным патрубком и важна для работы прессостата. Когда бак наполняет вода, давление воздуха в данной камере пропорционально увеличивается вместе с давлением воды. Через небольшой штуцер давление передается на прессостат.
• Термостат. Такой датчик расположен в нижней части бака. Главной функцией этого датчика является определение температуры воды в баке и передача данных на управляющий модуль.
• Таходатчик. Его основная работа заключается в контроле оборотов двигателя, что важно для разных режимов стирки и процесса отжима.

Расположенный внутри стиральной машины ТЭН ответственен за нагрев воды во время процесса стирки. Мощность нагревателя чаще всего составляет в пределах от 1800 до 2200 Вт. Он находится внизу бака и считается одним из самых уязвимых элементов такой техники. Его поломка – одна из самых распространенных и чаще всего возникает вследствие накопления на поверхности нагревателя накипи.

Основной функцией двигателя в стиральной машинке является обеспечение вращения барабана. Чаще всего в машинке-автомат установлен коллекторный двигатель, но вы можете встретить модели с бесколлекторным либо асинхронным двигателем.

В моделях с прямым приводом крепление двигателя произведено к барабану (к его задней стенке). Такой вид электродвигателя в стиральной машине называют более эффективным. Его вращение требует меньше энергии, а уровень вибрации и шума от аппарата с прямым приводом также будет меньшим. Кроме того, такой двигатель занимает меньше места, что позволяет создавать машинки с компактными габаритами.

Совет

В моделях с ременной передачей имеется шкив, который расположен сзади бака. Он соединен с двигателем посредством приводного ремня.

Когда включение мотора запускает движение ремня, шкив начинает вращаться и тем самым обеспечивает и вращение барабана. Основным недостатком такой конструкции машинки является износ ремня под воздействием эффекта трения.

Кроме того, такая стиральная машина вибрирует при работе больше, чем модели с прямым приводом.

Про устройство стиральной машины и ее принцип работы хорошо рассказано в следующем видео.

Источник: http://www.o-vannoy.ru/stiralnaya-mashina/ustrojstvo-princip-raboty/

Стиральная машина не работает

С вопросом: «почему стиральная машина не работает?» наверняка приходилось сталкиваться каждому владельцу этой техники. При этом существует масса вариантов неисправностей, способных привести к поломке. К ним следует отнести следующие случаи:

• Отсутствие реакции стиральной машины на включение и запуск программы;
• Самопроизвольное отключение;
• Нарушение стандартного цикла стирки;
• Ухудшение качества стирки и др.

       Причины поломки и способы их устранения:

Если вы намерились загрузить очередную «порцию» белья в машину, а индикаторы на приборной панели не подсвечиваются, требуется первым делом проверить наличие электричества, а также плотное подключение штекера стиральной машины к розетке, либо удлинителю. Еще одной причиной нерабочего состояния устройства может быть неисправность кнопки включения. Самостоятельно эту поломку не устранить, вы можете обратиться за помощью к нашей компании, и по приезду специалист в кратчайшие сроки проведет диагностику неисправности, а также осуществит замену либо ремонт поврежденной детали.

Стиральная машина может включиться, однако при этом не приступает к выполнению своих функций после нажатия на кнопку запуска, иными словами, не начинается даже процесс заливания воды. Требуется проверить правильность выбора программы, а также сопутствующих ей параметров. Вполне возможно, что даже самая незначительная деталь мешает запуску машины. Если же программа активирована по инструкции, рекомендуется вызвать специалиста, поскольку вероятной проблемой неисправности техники может быть поломка люка – двери стиральной машины. Она не начнет стирку до тех пор, пока люк не будет закрыт полностью – герметично. Специалист нашей компании оперативно выяснит причину неисправности и установит вместо вышедшего из строя запчасти новую деталь.

Столкнувшись с проблемой выключения стиральной машины прямо в процессе стирки, необходимо обратить внимание на подачу напряжения в электросети, поскольку машина отключается, когда его уровня недостаточно.

Услугами нашей компании вы можете воспользоваться и в том случае, если качество стирки заметно ухудшилось, либо нарушен обычный цикл стирки, например, машина не прекращает стирать или не переходит к следующему режиму. Вызов специалиста – наиболее правильное решение для такой ситуации. Чаще всего причиной поломки является инородный предмет, оказавшийся внутри стиральной машины. Нужно каждый раз внимательно проверять карманы, прежде чем закладывать одежду внутрь машины. Инородное тело может оказаться в очистном фильтре машины, в результате чего прекращается ее работа – сливной насос выводится из строя. Специалист нашей компании  выяснит причину поломки и выполнит необходимые ремонтные действия. Возможно, нужно лишь извлечь предмет, мешающий работе машины. Если причина неисправности кроется в чем-либо другом, то потребуется заменить деталь.

Ознакомившись с ответами на вопрос: «почему стиральная машина не работает?», помните, что даже с новой техникой могут возникнуть проблемы. Рекомендуется доверять установку техники специалисту, который осуществит этот процесс в соответствии со всеми требованиями. Даже неправильное размещение сливной трубы по отношению к стиральной машине приводит к ее неисправной работе.

Наши специалисты занимаются ремонтными работами любой сложности, а стоимость услуг определяет характер поломки. При этом вы можете быть уверены в быстром и высококачественном обслуживании. Главное – не пытаться чинить устройство самостоятельно, дабы не нанести стиральной машине необратимый ущерб.

8 (495) 565-38-25 и 8 (499) 409-84-95   форма обратной связи

Читайте в рубрике стиральные машины — поломки и ремонт





Ультразвуковая стиральная машинка — польза и принцип работы

Преимущества ультразвуковых стиральных машинок

Ультразвуковые стиральные машинки были очень популярны 20 – 30 лет назад. Люди сразу оценили множество преимуществ ультразвуковых машинок:

• низкая цена;
• маленький вес;
• легкость использования;
• экономия электроэнергии.

Забыть про тяжелую ручную стирку, заменить дорогую и громоздкую стиральную машину на маленькое устройство – это ли не мечта любой хозяйки!

ультразвуковая стиральная машинка Пчелка, которая была разработана и выпущена в Ростове-на-Дону

Прошли годы. И оказалось, что ультразвуковые стиральные машинки не заменили собой обычные стиральные машины. Однако они никуда не исчезли и заняли свою нишу.

Как работает ультразвуковая стиральная машинка

Что такое ультразвуковая стиральная машинка?

Это маленький прибор, который помещается в тазик или ванну с бельем и включается в розетку.
Принцип работы ультразвуковой стиральной машины основан на свойстве ультразвуковых волн проникать в многие среды. На этом свойстве основана работа аппаратов УЗИ и, например, датчиков неразрушающего контроля на железной дороге.

Ультразвуковые волны при стирке стиральной машинкой проникают в волокна ткани и удаляют загрязнения.

Процесс стирки происходит бесшумно и почти без видимых эффектов. Можно увидеть лишь легкую рябь на воде.

стирка ультразвуковой стиральной машинкой

Из-за отсутствия привычных визуальных и звуковых эффектов многие не поверили в эффективность ультразвуковой стирки. Однако многочисленные опыты показали, что вещи отстирываются даже без стирального порошка.

Как стирать ультразвуковой стиральной машинкой

Как пользоваться ультразвуковой стиральной машинкой?

Порядок стирки ультразвуком следующий:

• в ванну или в таз набирается горячая вода;
• в воду кладется белье;
• затем в воду погружается ультразвуковая стиральная машинка и подключается к розетке.

Стирка должна продолжаться в течение часа. На ультразвуковых машинках нет таймера. Поэтому, по своему усмотрению можно продлить стирку на большее время.

Приведем несколько практических советов по эффективной стирке ультразвуком.

Советы по стирке ультразвуковой стиральной машинкой:

• более эффективна стирка в металлических емкостях;
• температура воды должна быть не меньше 50 градусов;
• в тазике для стирки не должно быть слишком много вещей.

По инструкции к большинству ультразвуковых стиральным машинкам стиральный порошок не требуется. Однако разрешается добавлять стиральный порошок для ручной стирки, с ним стирка более эффективна.

Может ли ультразвуковая стиральная машинка заменить обычную

Что же более эффективно отстирывает вещи – обычная стиральная машина или ультразвуковая?

Опыт показывает, что обычные стиральные машины лучше отстирывают вещи, особенно сильно загрязненные, с въевшимися пятнами. Кроме того, у обычных стиральных машин есть неоспоримое преимущество – это полоскание и отжим. После стирки ультразвуковой стиральной машинкой придется выжимать вещи вручную.
И все же в некоторых случаях ультразвуковая стиральная машинка очень полезна:

• с ее помощью можно стирать вещи на даче;
• стиркой ультразвуком можно полностью заменить ручную стирку;
• такой машинкой очень хорошо стирать деликатные вещи, требующие бережного отношения;
• она подходит для стирки в ванне громоздких вещей, которые не помещаются в стиральную машину.

Итак, ультразвуковые стиральные машинки не заменили обычные стиральные машины. Но в некоторых случаях они очень удобны и полезны в хозяйстве.

Как работает стиральная машина

Автоматическая стиральная машина – это предмет бытовой техники, самостоятельно проводящей процесс стирки. Каждая стиральная машина имеет определенный набор команд и циклов, в соответствии с которыми агрегат целиком контролирует свою работу. Если машинка полностью исправна, то процесс стирки, полоскания и отжима пройдет четко. В случае, когда в ней происходят сбои, следует вызывать мастера либо справляться своими силами с поломкой. Для этого следует определить, что способствовало поломке, какие запчасти для стиральной машины вышли из строя и требуют замены.

Этапы работы автоматических стиральных машин

В современном обществе сложно представить свой быт без такого важного аппарата, как стиральная машина. И естественно многие из нас пользовались услугами данной бытовой техники, а некоторые даже задумывались о том, как происходит процесс стирки. В данной статье мы расскажем об основных процессах и этапах, которым подвергается наше белье в процессе стирки. Итак, начнем по порядку:

1. Процесс берет свое начало с закладывания белья в барабан, добавления порошка в соответствующий отсек. Далее открываем кран, подающий воду, и выставляем необходимый цикл, по которому будет проходить стирка. После этого вы нажимаете кнопку «Старт» и процесс полностью запускается. Процесс начинается благодаря наличию программного модуля, который получил сигнал после нажатия кнопки «Старт».

2. Далее происходит блокирование дверей, для избегания их случайного открытия. Поступает сигнал на клапан, отвечающий за подачу воды, и она начинает проникать внутрь машины, через лоток, в который был предварительно засыпан порошок. Моющее средство смывается водой в бак и постепенно заполняется жидкостью. Наполнение водой осуществляется до определенного уровня, который регулируется особым датчиком. Когда необходимое количество воды набралось, датчик уровня воды срабатывает и клапан, подающий воду, закрывается. Начинается процедура стирки.

3. Барабан, приводимый в действие при помощи двигателя, начинает вращаться. При этом в каждую сторону производится необходимое количество оборотов, которое определяется выбранной программой для стирки. Белье и порошок, помещенные внутрь, бултыхаются внутри барабана. Далее для достижения заданной температуры воды, регулируемой термодатчиком, в действие приводится электронагреватель.

4. После завершения основного процесса, программный модуль подает сигнал сливному насосу, а после происходит откачивание и слив воды.

5. После этого запускается следующий процесс – полоскание. В бак поступает вода, и машина вновь начинает вращательные движения барабана. По завершению процедуры полоскания снова происходит слив воды, и машина переходит к завершающему циклу – отжиму.

6. Для выполнения процесса отжима барабан начинает раскручиваться на больших скоростях, они бывают от 800 до 1600 оборотов в минут. Скорость зависит от функций машинки, заложенных в нее.

7. После завершения отжима процесс стирки завершен, а ваше белье становится чистым и душистым.

Алексей Новиков

ICS Система интеллектуального контроля у стиральных машин

Стиральные машины избавили человека от необходимости стирать вручную и существенно облегчили ему жизнь. Технический прогресс не стоит на месте, и сегодня компания De Dietrich предлагает «умные» машины нового поколения, которые работают практически без участия человека. Всё, что от него требуется — это пара простых действий: выбрать тип белья (белое или цветное) и уровень загрязнения, нажав на панель управления. Остальную программу стирки машина скорректирует сама.

ICS (Система интеллектуального контроля) — это инновационное решение компании De Dietrich, позволяющее повысить эффективность стирки и сократить затраты времени на нее. Эта эксклюзивная запатентованная технология обеспечивает лёгкость и простоту эксплуатации стиральной машины, экономию электроэнергии и дает отличные результаты. Бельё отстирывается гораздо тщательнее, чем при других видах стирки. Микропроцессор, «мозг» системы, автоматически определяет оптимальные параметры процесса: температуру, скорость вращения барабана, длительность различных операций, количество затрачиваемой воды, расход электроэнергии, скорость и интенсивность отжима. На основе характеристик белья (его веса, типа, количества впитываемой им влаги) и порошка (состав, количество образующейся пены) составляется лучшая из возможных программ стирки.

Безусловно, стиральные машины De Dietrich оснащаются также функцией ручного управления. Интуитивно понятная эргономичная панель позволяет самостоятельно выбрать тип стирки, температуру и другие параметры и отслеживать весь процесс на жидкокристаллическом дисплее. Но в большинстве случаев вам это просто не понадобится. Зачем контролировать процесс стирки, если машина прекрасно справится и без вас? Оптимальный результат обеспечивается точным компьютерным расчетом. Машина идеально просчитывает каждый шаг с тем, чтобы достичь наилучшего эффекта. Порошок, вода, энергия — всё это точно и строго дозируется в заранее определённых пропорциях. С одной стороны, это обеспечивает необходимую эффективность стирки — машина с лёгкостью справляется с самыми трудновыводимыми пятнами. С другой, вы экономите немало денег. Казалось бы, стиральная машина, в которой реализованы самые современные и продвинутые технологии — удовольствие не из дешёвых. Но она очень быстро себя окупит, постоянно сохраняя вам лишние киловатты энергии, литры воды и килограммы стирального порошка. Прослужить такая машина может, кстати, дольше обычного именно за счёт своего чёткого «распорядка дня», ведь каждая операция происходит с заранее рассчитанной длительностью и интенсивностью, поэтому чрезмерного износа в результате излишней работы не наступает.

Помимо энергосбережения, стиральные машины De Dietrich с системой интеллектуального контроля ICS экономят также ваш самый главный ресурс — время. Вы совершенно спокойно можете заниматься любыми делами и вовсе забыть о машине, пока она работает. Пользоваться «умной» стиральной машиной невероятно легко и приятно. Наслаждайтесь жизнью, а домашние заботы доверьте технике De Dietrich.

Как работает стиральная машина ?. Это устройство, которое мы считаем само собой разумеющимся… | Автор: Соня Капур

Как работает стиральная машина?

Это стиральная машина, которую мы воспринимаем как должное. Даже складывая в него одежду и вынимая ее, мы почти не обращаем внимания на то, как работает прибор. Важно понимать, как работает стиральная машина , чтобы мы использовали ее оптимально и хорошо обслуживали машину.

Машина с верхней загрузкой

• Когда вы говорите о машине с верхней загрузкой, вы кладете одежду в барабан через крышку, расположенную наверху устройства.Смысл его работы довольно прост: барабаны два — внешний и внутренний.

• Два барабана установлены вдоль вертикальной оси. Во внутреннем баке для стирки есть отверстия. Вода поступает в дозатор, предназначенный для моющего средства, и выталкивает его в стиральную машину.

• Когда вы начинаете цикл, мешалка поворачивается и перемещает одежду по воде, в то время как барабаны остаются неподвижными. Мешалка в машине приводится в действие двигателем (электрическим) и ремнем.Когда начинается цикл отжима, двигатель на большой скорости взбивает барабан изнутри. Вода поступает в барабан снаружи и сливается благодаря наличию насоса.

• Мешалка представляет собой цилиндр, расположенный в центре внутреннего бака, с выступами в виде ребер. Не все стиральные машины оснащены мешалкой; с фронтальной загрузкой его нет.

Машина с фронтальной загрузкой

• В устройстве с фронтальной загрузкой барабаны размещаются вдоль оси, которая является горизонтальной.На внутренней части барабана (внутреннем) есть лопасти, которые перемещают одежду через воду и моющее средство. Внутренний барабан поворачивается, чтобы одежда двигалась по воде. В погрузчике с фронтальной загрузкой вода заливается во внутреннюю ванну. В этой системе используется меньше воды и моющего средства.

Прочие особенности

• Все виды стиральных машин имеют подвод воды, расположенный сзади. Сантехническая система стиральной машины обеспечивает наполнение бака водой, ее рециркуляцию и откачку, когда начинается процесс слива.

• Внутренний бак вращается со скоростью 500 об / мин («оборотов в минуту») у погрузчика с верхней загрузкой, в то время как он вращается с большей скоростью (1000 об / мин) у фронтального погрузчика.

• Несмотря на различия в конструкции, основной принцип работы машины не слишком отличается. Что касается элементов управления, есть селектор, который помогает выбрать размер нагрузки, таймер и платы (для элементов управления). Таймеры управляют множеством функций вашего прибора и имеют несколько маленьких переключателей.Обычно, когда ваше устройство отключается, первым делом проверяется таймер.

Стиральные машины доступны в широком диапазоне грузоподъемности от 5 кг до 8–10 кг. Выбирать стиральную машину следует в зависимости от размера вашей семьи. Стиральные машины с фронтальной загрузкой обычно дороже, чем машины с верхней загрузкой. Кроме того, современная стиральная машина оснащена рядом интеллектуальных функций (например, функция интеллектуального распознавания, которая может определять потребность в воде в зависимости от загрузки), поэтому проверьте, какая модель наиболее привлекательна и соответствует вашим потребностям.

Как работает стиральная машина?

Как работает стиральная машина?

Часть 1 из 3

Каждая стиральная машина выполняет четыре одинаковых действия: наполнение, стирка, слив и отжим.

Давайте разберемся с этим.

Заполнение :

Машина позволяет воде смешиваться с моющим средством в дозаторе. Количество и температура основаны на «Выбор цикла» и «Измерение нагрузки».На двигатель подается кратковременное питание, и время, необходимое для его остановки, измеряется и измеряется. Это сообщает главной плате о сопротивлении веса работе двигателя.

Промывка :

Это активирует моющее средство. И именно здесь ферменты и поверхностно-активные вещества начинают работать, чтобы искать, расщеплять, переваривать, а затем прикреплять белковые пятна к молекулам воды. Другие ингредиенты не дают цветам растекаться, а одежда пахнет чистой.

Слив :

Вода удаляется вместе с частицами грязи с помощью насоса.Не требует пояснений, правда? Но датчик давления тоже смотрит. Следующий цикл не начнется, пока уровень воды не упадет… и у него будет «X» времени, чтобы сделать это, или на дисплее не появится «ND».

Отжим :

Когда вода вытечет, можно «безопасно» вращать ванну и «извлекать» грязную воду из одежды. Плата инвертора с помощью сложного и оригинального метода использования датчиков Холла и магнитов ротора контролирует неровности вращения ванны.В то же время датчик MEMS сообщает о вибрации машины на плату инвертора. По мере того, как поведение ванны сглаживается, плата инвертора последовательно увеличивает число оборотов ванны.

Кажется просто, правда? В следующем месяце мы обсудим, что может пойти не так и почему.

Часть 2 из 3

Каждая стиральная машина выполняет четыре одинаковых действия; Наполнение, стирка, слив и отжим. Мы выяснили это ранее. Но мы пропустили химию стирального порошка. Итак, засучим рукава и помоем руки популярным моющим средством

.

Я НЕ призываю вас делать это.Но однажды, в отчаянной попытке вымыть руки, чтобы пойти на обед после старого, жирного, пыльного, черного ремонта шайбы сцепления, я вылил моющее средство. Вот что я испытал и чему научился.

Когда я поливаю в раковине мокрые, скользкие руки, пропитанные моющим средством, мои руки быстро нагреваются. Почему?

Поскольку химические вещества в моющем средстве «Cold Water Power», которое я использую, нагревают воду движением… Точно так же, как во время цикла стирки в стиральной машине.А ферменты моющего средства на белковой основе, которые выявляют, расщепляют и переваривают белковые пятна, разъедают омертвевшую кожу, содержащую белок, на моих руках (а может быть, и живую кожу). И что это за ощущение слизи на руках? Это происходит из-за того, что поверхностно-активные вещества прилипают к моей коже и пытаются унести грязь, которая кажется там. (Помните, что мы, люди, в основном состоят из жиров, белков и воды, и ключевую роль в этом играет белок).

Затем в моей голове звенит звонок, поскольку я помню, как многие клиенты говорили:

«Я не использую (укажите здесь название моющего средства), потому что у меня на него аллергия», «… оно раздражает мою кожу», «… у моих детей появилась сыпь» и т. Д.

Может быть, они использовали слишком много моющего средства? На бутылке написано (в ней) 128 жидких унций, а также написано (подходит для) 96 нагрузок. По математике для третьего класса это примерно 1,3 столовых ложки на загрузку. Итак, может ли остаток моющего средства остаться в одежде? Если это так, он может быть повторно активирован во время нормального процесса потоотделения и испарения влаги при ношении данной одежды. Вы когда-нибудь стирали чистую одежду без моющего средства и видели, как снова появляется пена, когда вода становится мутной?

Простите за отклонение, но вернитесь к мытью рук.Забавно то, что мои руки плохо вымыли, потому что трансмиссионное масло и пыль сцепления НЕ являются пятнами на белковой основе; Мытье посуды после жирного ремонта не является повседневной деятельностью, для которой предназначен стиральный порошок. Мне понадобится обезжириватель для цитрусовых или оксигенирующая добавка для таких загрязнений.

Итак, исходя из всей этой информации, мы можем предположить, что средство для стирки с его химикатами, выделяющими тепло, ферментами, атакующими белок, и поверхностно-активными веществами является ключевым фактором в чистоте одежды.Кроме того, мы также можем предположить, что то, что не выходит «при стирке», «прикипает» в сушилке для белья — большой аргумент против использования слишком большого количества моющего средства.

Далее мы обсудим «Что это за запах», когда мы откроем насос.

Часть 3 из 3

Сначала мы обсудили четыре действия стиральной машины, затем моющих средств, соответственно. А теперь давайте

Разбивка Почему так важно содержать стиральную машину в чистоте, внутри и снаружи.

У меня 16-летняя стиральная машина с вертикальной загрузкой.Он отлично стирает, потому что я поддерживаю его. Каждую неделю он делает по крайней мере пять загрузок одежды плюс одеяла для собак, коврики для ванной, гаражные тряпки, кухонные полотенца и все, что я могу придумать. Иногда я стираю там плащи, кулики с нахлыстовой рыбалки, зимние штаны, куртки, перчатки и даже кроссовки. Я работаю на ней как на плуге. И он изящно отвечает.

Чтобы усилить боль, у меня есть вода из колодца с таким количеством горного железа и гранита Новой Англии, что мне приходится менять фильтры ежемесячно. Если я этого не сделаю, мне придется принять душ в воде из бутылок.Это так сложно.

Но, ругаюсь на стопку смартфонов, когда открываю стиральную машину, чтобы починить ее, она чистая. Верно. Без запаха, без плесени, без ржавчины. Гайка ванны ослабляется, корзина для стирки выходит. Отпадают небольшие хлопья засохших добавок. Никаких утечек. Никаких хрипов. Вот и все.

Как это возможно?

Потому что я читал указания. Помните ранее: 128 унций / 96 нагрузок. У меня 5,0 куб. футов машины, но никогда не используйте более двух унций моющего средства. И я добавляю очиститель на основе цитрусовых или оксигенатов для небелковых пятен.Я использую кондиционер для белья. Отбеливатель в моем доме запрещен.

Что еще более важно (на мой взгляд), я также использую (укажите здесь ваши предпочтения бренда) Стиральную машину и я использую это ежемесячно.

Конечно, моя машина была произведена до того, как существовали специальные циклы очистки стиральных машин (Самоочистка), поэтому я импровизирую. Я использую самый горячий и полный цикл «полотенца», выбираю «интенсивное», самое продолжительное «предварительное замачивание» и выбираю «дополнительное полоскание».

Стиральная машина съест все цвета одежды, поэтому я обязательно прополаскиваю дважды.

Какова мораль этой истории? Чтобы стиральная машина оставалась чистой, без запаха и отлично работала, вам необходимо Сначала прочитать руководство , следовать указаниям о количестве моющего средства и других добавок, которые следует использовать, и запустить цикл самоочистки в соответствии с указаниями. для удаления остатков моющего средства, оставшегося после предыдущей загрузки. Если в вашей стиральной машине есть фильтр, регулярно проверяйте его и очищайте или меняйте его по мере необходимости. Если вы (или ваши клиенты) не предпринимаете этих шагов, ну, остаточное моющее средство накапливается, стиральная машина становится менее чистой, и довольно скоро это запах и жалобы на то, что «стиральная машина не стирает мою одежду, как раньше».

Имеет смысл, если подумать. В любом случае, все сводится к чтению руководства в первую очередь и, конечно же, следования инструкциям. Это должен знать каждый владелец стиральной машины.

Автор

Джим Нарш, региональный инструктор Samsung

Как работает стиральная машина

Большинство людей используют стиральную машину сотни раз в течение своей жизни, даже не подозревая, что происходит внутри.

Конечно, вы могли знать о дверце стиральной машины или лотке для стиральной машины.Но как работает стиральная машина? Что заставляет мешалку менять направление?

Почему прибор такой тяжелый? Как не протекает вода, несмотря на то, что белье так быстро отжимается? Из чего состоит стиральная машина?

Прежде чем мы разбираем машину и исследуем каждую из частей и то, что они делают, давайте поговорим о том, как правильно использовать машину.

А если кто-то в шутку прислал вам эту статью — не переживайте! Всего за несколько минут мы дадим вам достаточно фактов, чтобы стать экспертом по стиральным машинам и посрамить этого человека!

Если вы какое-то время сидели в прачечной в ожидании чистоты вашей одежды, вы хорошо представляете, как работает этот процесс.

Перед тем, как вы начнете загружать одежду, вы должны решить несколько вещей:

• Какую продолжительность (в минутах) вы хотите, чтобы циклы продолжались в зависимости от степени загрязнения вашей одежды
• Как машина должна перемешивать — тяжелая, постоянная гладить, вязать, деликатно и т. д.
• Какой температуры воды вы хотите для циклов полоскания и стирки — горячая / холодная, теплая / теплая, теплая / холодная или холодная / холодная)
• Насколько велика загрузка — очень большая , большой, средний или маленький

Типичный цикл — в двух словах!

Сначала барабан наполняется водой после запуска стиральной машины.Затем мешалка перемешивает одежду.

Затем стиральная машина сливает воду после некоторого времени перемешивания, и большая часть воды удаляется путем быстрого вращения.

Затем он наполняется водой и снова перемешивает, чтобы удалить мыло.

Наконец, он стекает через сливную трубу стиральной машины и снова вращается.

Что внутри стиральной машины

Если вы когда-либо пытались переместить стиральную машину, вы знаете, что она ужасно тяжелая. Это потому, что там есть хотя бы один большой бетонный блок!

Бетон нужен как противовес электродвигателю, который не менее тяжелый.Мотор приводит в движение коробку передач, тоже довольно здоровенную, которая прикреплена к стальному внутреннему баку. В стиральной машине много тяжелых компонентов.

В стиральной машине два стальных бака. Одежда вставляется во внутренний барабан. Во время отжима вода выходит через перфорированные отверстия по бокам. В середине ванны обычно находится мешалка.

Вся вода запечатана наружным баком, который прикручен к корпусу стиральной машины. Внутренний барабан должен быть установлен таким образом, чтобы он мог двигаться, не задевая другие части машины, поскольку он трясется и вибрирует во время цикла стирки.

Коробка передач прикреплена к металлической раме внутри устройства, а внутренний барабан прикреплен к коробке передач. Рама также удерживает бетонный вес и двигатель.

Если одна сторона рамы опускается, другая сторона перемещается вверх благодаря системе из трех шкивов. Это поддерживает вес тяжелых компонентов, поэтому вся машина не трясется при их движении.

Система гашения вибрации в машине использует трение для поглощения некоторой части вибрации. Механизм, похожий на дисковый тормоз, находится в каждом из четырех углов устройства.Пружина прижимает две подушки к металлической пластине, прикрепленной к раме.

Это видео также очень полезно для изучения того, как работает стиральная машина.

Откуда берется вода?

Сантехника стиральной машины наполняет машину водой с выбранной вами температурой, рециркулирует воду для стирки из нижней части бака в верх во время цикла стирки и выкачивает воду через слив во время цикла отжима.

Сзади — разъемы для подключения холодной и горячей воды.А с помощью шланговых соединителей обе линии подсоединяются к корпусу электромагнитного клапана. Два клапана подаются в один шланг внутри электромагнитного клапана.

Это связано с тем, что либо холодный клапан, либо горячий клапан, либо оба клапана открываются в зависимости от выбранной температуры, а затем подаются в один шланг.

Антисифонное устройство

Вода проходит через антисифонное устройство, прежде чем шланг направит ее во внутренний барабан. Антисифонное устройство предотвращает попадание промывочной воды в водопроводные линии, что может привести к загрязнению воды для всего района.

Это пластиковое устройство пропускает воздух через большое отверстие. Вода поступает из шлангов стиральной машины в устройство, поворачивается вниз и выходит через трубку на другом конце. Находясь внутри устройства, вода попадает в атмосферу. Это делает так, что любое всасывание в линии подачи воды будет получать только воздух, а не всасывать воду из стиральной машины. В некоторых моделях используются обратные клапаны стиральных машин.

Стиральная машина также имеет отверстие для перелива. Он подключен к трубе, по которой вода сбрасывается на пол из нижней части машины.Это может показаться плохой идеей, но переливной порт защищает двигатель от намокания, если ванна переполнится.

Куда уходит вода?

Насос является основным двигателем всей остальной водопроводной системы. Это часть, которая сливает воду из прибора и рециркулирует воду.

Насос фактически состоит из двух отдельных насосов. Верхний насос рециркулирует промывочную воду, а нижняя часть насоса направляется в сливную линию.

Насос стиральной машины

Уловка заключается в том, чтобы знать, когда нужно перекачивать воду обратно в ванну, а когда отправлять ее в канализацию.Двигатель насоса может изменять направление вращения.

Когда стиральная машина сливает воду во время отжима, она вращается в одном направлении. Затем, когда стиральная машина рециркулирует воду во время цикла стирки, она вращается в другом направлении.

Ребра или лопасти нижней половины насоса заставляют воду вращаться и выталкивать ее из выпускного отверстия и насоса после того, как она поступает на вход насоса.

Так как насос работает в обоих направлениях, выход и вход переключаются в зависимости от направления.

Направление насоса определяет, что делает каждый насос

Нижний насос пытается перекачать воду обратно на дно бака из сливного шланга стиральной машины, а верхний насос перекачивает воду, которую он всасывает из дна бака вернитесь вверх, когда он вращается против часовой стрелки.

И верхний насос всасывает воздух из верхней части бака и проталкивает его через дно, в то время как нижний насос выталкивает воду, всасываемую из дна бака, из сливного шланга, когда насос вращается по часовой стрелке.

Перед тем, как снова спуститься к сливу, сливной шланг закручивается до самого верха стиральной машины. Уровень воды внутри этого шланга будет таким же, как и в баке, поскольку один конец шланга открыт для атмосферы, а другой подсоединен к дну бака для стирки.

Бочка никогда бы не наполнилась полностью, если бы сливной шланг не прошел полностью вверх. Вода уходит в канализацию, как только достигает изгиба шланга.

Сцепление стиральной машины

Насос стиральной машины соединен с двигателем с помощью муфты.Это полезно, когда насос вообще не вращается, а стиральная машина взбивает воду в стиральном баке, не рециркулируя ее.

Муфта прикреплена к насосу с помощью эластичной муфты. Муфта должна быть гибкой, потому что насос установлен на неподвижном внешнем баке, в то время как муфта и двигатель установлены на раме, которая свободно перемещается вместе с внутренним баком.

Набор из четырех зубцов в нижней части сцепления перестает вращаться при включении электромагнита. Сцепление входит в зацепление после остановки зубьев и блокируется на валу двигателя после пары оборотов, что заставляет насос вращаться вместе с двигателем.

Это хорошее видео, показывающее разницу между изношенным сцеплением и новым.

Как работает приводной механизм?

Приводной механизм выталкивает воду, вращая весь внутренний бак, и встряхивает одежду, перемещая ее назад и вперед внутри бака. Эти две работы выполняются коробкой передач.

Это делается тем же способом, что и насос. Коробка передач переходит в цикл отжима, когда вращается в одном направлении, и встряхивает, когда вращается в другом направлении.Коробка передач удерживает внутренний барабан и прикреплена к внешнему баку куском резины.

С другой стороны уплотнения стиральной машины внутренний бак крепится к фланцу коробки передач с помощью болтов. Из центра коробки передач выходит полая трубка.

Внутри этой трубки находится шлицевой вал, а шлицы наверху вала зацепляются за мешалку.

Элементы управления стиральной машины

Современные умные стиральные машины намного сложнее, чем стиральные машины прошлых лет, но, поскольку мы предлагаем простой ускоренный курс, мы собираемся посмотреть, как работает ваша обычная стиральная машина.

Прежде всего, это переключатель цикла. Этот компонент определяет длину различных частей цикла.

Крошечный моторчик с большим редуктором расположен внутри переключателя. Это заставляет циферблат медленно вращаться. В верхней половине переключателя есть контакты.

Маленькие металлические детали в пластиковом рычаге циферблата заставляют контакты размыкаться и закрываться. Удары на циферблате опускают и поднимают металлические детали по мере вращения циферблата.

Выступы на циферблате имеют наклон спереди, который постепенно приподнимает куски металла.Но на спине у них этого нет. Поэтому куски металла ударяются о неровности, когда вы пытаетесь повернуть ручку назад. Вот почему диск стиральной машины вращается только в одну сторону.

Программа, управляющая вашей стиральной машиной, по сути, представляет собой неровный пластиковый диск. Продолжительность циклов определяется продолжительностью каждой выпуклости. Продолжительность паузы перед выполнением следующей задачи зависит от расстояния между неровностями.

Переключатели контроля температуры и скорости

Переключатель цикла намного сложнее переключателей контроля температуры и скорости.Они определяют, будут ли соленоиды подачи воды открываться или закрываться во время циклов ополаскивания и стирки, и контролируют скорость двигателя.

Когда машина наполняется, откроется только горячий соленоид, если выбран горячий. Когда выбран холодный, откроется только холодный соленоид. И оба откроются, когда будет выбрано тепло.

Два контакта входят в зацепление каждым пластиковым коромыслом. Это либо замыкает, либо размыкает цепь контактов. Для каждого переключателя всегда есть открытый и закрытый контакт.

Датчик уровня

Для определения уровня воды в барабане датчик уровня использует реле давления. Количество воды, которая попадает в ванну, зависит от реле давления.

Маленький конец шланга соединяется с переключателем, а большой конец соединяется с дном ванны. Вода в шланге поднимается по мере повышения уровня воды в барабане. Воздух сжимается, когда уровень воды поднимается, потому что воздух в шланге задерживается.

Маленький поршень находится внутри корпуса переключателя.Поршень поднимается давлением шланга. Он щелкает и замыкает электрический контакт, когда он поднимается достаточно высоко. Вы можете отрегулировать точку потери контакта.

Знаете кого-нибудь, кто совершенно не разбирается в стирке? Это может быть даже ваш супруг, который все еще думает, что может все исправить.

Кто бы это ни был, поделитесь с ними этой статьей!

А для получения дополнительной информации ознакомьтесь с нашим постом «История стиральных машин».

Что такое стиральная машина и как она работает?

Стиральная машина

: что нужно знать?

Мы пользуемся стиральной машиной в своих домах каждый день.Теперь ставить одежду для стирки в стиральную машину стало частью нашего распорядка. Вы когда-нибудь задумывались, как он чистит нашу одежду? Мы рассмотрели это здесь, читайте дальше.

Стиральная машина с вертикальной загрузкой

Прежде всего, стиральная машина — это устройство, используемое для стирки белья в нашем доме. В машине вам не нужно физически тереть одежду и выполнять повторяющиеся задачи. Машина автоматически сделает вашу работу. Это избавляет от физической напряженной работы и экономит ваше решающее время.

Краткая история стиральной машины

Первые стиральные машины впервые появились в Европе в 1700 году.Сначала воплотилась в жизнь идея вращающегося барабана мойки. Прогресс в технологии стиральных машин начался с изобретения закрытого контейнера с канавками или лопастями специально для протирания одежды. Человек, сидящий снаружи, встряхивает одежду внутри контейнера с помощью палки. Следовательно, эта технология использовалась вручную.

Кроме того, развитие технологий привело к созданию новой формы машины. Он имел вращающийся барабан вместе с кривошипным механизмом для вращения барабана вручную.Этот простой механизм стал важной вехой в истории, поскольку он принес идею механических машин.

Электрические стиральные машины появились в 19 веке. Bendix Home Appliances представила первую автоматическую стиральную машину в 1937 году. Автоматические стиральные машины снова стали важной вехой, поскольку технически исключали любое ручное вмешательство в процесс стирки и сушки одежды.

Как работает стиральная машина?

Стиральная машина работает проще, чем вы думали.В первую очередь нужно учитывать общую нагрузку одежды. В соответствии с загрузкой необходимо выбрать уровень воды, температуру воды, цикл стирки / полоскания и его время. Кроме того, вам необходимо определить уровни перемешивания в зависимости от типа одежды, например, мягкой или тяжелой ткани.

После выбора стиральная машина автоматически наполняет воду до желаемого уровня. Затем он начинает вращать одежду с помощью мешалки. Через некоторое время он сливает воду и наполняет барабан свежей водой, чтобы удалить все мыло.Он снова начинает вращаться и через некоторое время сливает воду.

Кроме того, следующим этапом является отжим одежды для удаления всей воды. На этом этапе весь барабан вращается круговыми движениями и удаляет всю воду, делая их сухими. Хотя эта одежда может быть не полностью сухой, для повседневного использования ее необходимо сушить на воздухе.

Виды стиральных машин

Стиральные машины с верхней загрузкой — это стиральные машины, в которые нужно класть белье сверху в вертикальный барабан.Мешалка находится в центре. Мешалка перемещает воду к краю барабана, а затем снова возвращается к центру внизу; создание кругового движения. Он также имеет обратное движение, чтобы прервать круговое движение воды и заставить ее двигаться в движении круглой формы.

Стиральные машины с фронтальной загрузкой — это стиральные машины, в которых белье нужно класть спереди в горизонтальный барабан. В стиральной машине этого типа перемешивание осуществляется за счет возвратно-поступательного движения барабана и силы тяжести.Одежда поднимается стенкой барабана, а затем опускается под действием силы тяжести. В результате вода пропускается через одежду для эффективной стирки. Таким образом, такие машины требуют меньше воды.

Стиральные машины с верхней загрузкой подразделяются на полуавтоматы и полностью автоматические машины. Полуавтоматы имеют два разных барабана для стирки и отжима. Кроме того, вам необходимо вручную переставлять белье из стирального барабана в сушильный барабан.Полностью автоматическая стиральная машина имеет один барабан для стирки и сушки. В машинах этого типа все процессы автоматические и не требуют ручного вмешательства.

Посмотреть работу стиральной машины здесь

Читайте дальше: что такое цифровой кошелек? >>

Мир физики: Как работают стиральные машины

Чистка одежды : — Управлять стиральной машиной довольно просто:

Перед загрузкой белья необходимо решить несколько вещей, например, насколько велика загрузка (маленькая, средняя, ​​большая, очень большая) , какой температуры будет вода для циклов стирки и полоскания (холодная / холодная, теплая / холодная, теплая / теплая, горячая / холодная), как машина должна взбалтывать (деликатная, трикотажная, постоянное нажатие, тяжелая) и как долго циклы должны длиться (количество минут в зависимости от степени загрязнения вашей одежды).
После того, как вы наполните ванну одеждой, машина наполняет ее водой, а затем перемешивает одежду с помощью мешалки.
После некоторого времени перемешивания стиральная машина сливает воду, а затем вращает одежду, чтобы удалить большую часть воды. Затем он наполняется и еще немного перемешивает одежду, чтобы смыть мыло. Затем он сливается и снова вращается.

Внутри стиральной машины

Двигатель и противовес
Если мы заглянем под стиральную машину, то увидим, почему она такая тяжелая.

Да, это на самом деле бетонный блок на картинке выше. Бетон нужен для уравновешивания столь же тяжелого электродвигателя, который приводит в движение очень тяжелую коробку передач, прикрепленную к стальной внутренней ванне. В стиральной машине много тяжелых компонентов.

Стиральная машина имеет две стальные ванны. Внутренняя ванна — это та, в которой находится одежда. В середине у него есть мешалка, а по бокам перфорированы отверстия, так что при вращении ванны вода может уйти.

Внешний бак, изолирующий всю воду, прикручен к корпусу стиральной машины. Поскольку внутренний бак вибрирует и трясется во время цикла стирки, он должен быть установлен таким образом, чтобы он мог перемещаться, не ударяясь о другие части машины.

Внутренний бак прикреплен к коробке передач, которая прикреплена к черной металлической раме, которую вы видите на картинке выше. Эта рама удерживает двигатель, коробку передач и бетонный вес.

Система поддержки троса и шкива
На рисунке выше показана только черная металлическая рама без бака или коробки передач.Кабель, который вы видите в левой части изображения, является другим концом того же кабеля, который вы видите на правой стороне. Всего имеется три шкива, так что если одна сторона рамы движется вверх, другая сторона движется вниз. Эта система выдерживает вес тяжелых компонентов, позволяя им перемещаться таким образом, чтобы не сотрясать всю машину.

Но, если все эти части просто болтаются на тросах, почему они не качаются все время?
Стиральная машина имеет систему демпфирования, которая использует трение для поглощения некоторой части силы от вибраций.

Система гашения колебаний

Сантехника

Клапаны регулирования воды
Сантехника стиральной машины выполняет несколько функций:

Она наполняет стиральную машину водой с правильной температурой.
Он рециркулирует воду для стирки из нижней части стирального бака обратно вверх (во время цикла стирки).
Выкачивает воду из слива (во время отжима).

Стиральная машина имеет разъемы для двух линий подачи воды на задней стороне, одного для горячей воды и одного для холодной.Эти линии подсоединяются к корпусу электромагнитного клапана.

Клапаны регулирования подачи воды
На изображении выше показаны задняя и передняя части электромагнитного клапана. Вы можете видеть, что есть два клапана, но они питаются в один шланг. Таким образом, в зависимости от выбранной температуры открывается либо горячий клапан, либо холодный клапан, либо оба клапана.

Перед тем, как шланг сливает воду в бак для стирки, он пропускает ее через антисифонное устройство.

Антисифонное устройство
Это устройство предотвращает засасывание промывочной воды обратно в водопроводные линии, что может привести к загрязнению воды в вашем доме или даже в вашем районе.Вы можете видеть, что в белом пластиковом устройстве есть большое отверстие, через которое поступает воздух. Вода из шланга попадает в устройство и направляется вниз, выходя через трубку на другом конце. Но пока он находится внутри устройства, он открыт для атмосферы. Это означает, что если бы в линии подачи воды был всасывающий, он не мог бы всасывать воду из стиральной машины; будет только воздух.

Впускное и сливное отверстие для воды
Насос

Остальная часть водопроводной системы, часть, рециркулирующая воду, и часть, которая ее сливает, включает в себя насос.

На картинке выше вы можете увидеть, как подсоединяется помпа. Этот насос фактически представляет собой два отдельных насоса в одном: нижняя половина насоса подсоединяется к сливной линии, а верхняя половина рециркулирует промывочную воду. Так как же насос решает, откачивать ли воду из дренажной линии или обратно в бак для стирки?

Вот здесь и проявляется одна из хитрых уловок стиральной машины: двигатель, приводящий в действие насос, может реверсировать направление. Он вращается в одну сторону, когда стиральная машина выполняет цикл стирки и рециркулирует воду; и он вращается в другую сторону, когда стиральная машина выполняет цикл отжима и сливает воду.

Рассмотрим помпу поближе:

Насос

Если присмотреться, можно увидеть лопасти нижнего слоя насоса. Когда вода попадает во впускное отверстие насоса, эти лопасти или ребра толкают воду и выталкивают ее обратно из насоса через выпускное отверстие. Этот тип насоса может работать в обоих направлениях — какой порт является впускным, а какой — выпускным, зависит от того, в каком направлении вращается насос.

Взгляните на насос еще раз.Если насос вращается по часовой стрелке, нижний насос всасывает воду из нижней части стирального бака и выталкивает ее из сливного шланга, а верхний насос пытается всасывать воздух из верхней части стирального бака и выталкивать его обратно через дно, чтобы не происходила рециркуляция воды.

Если насос вращается против часовой стрелки, верхний насос всасывает воду из нижней части бака и перекачивает ее обратно вверх, а нижний насос пытается перекачать воду из сливного шланга обратно в дно бака. На самом деле в сливном шланге немного воды, но насос не в состоянии вытолкнуть большую часть воды обратно в ванну.

Еще раз взгляните на сливной шланг на картинке выше — обратите внимание, как он петлями проходит до верхней части машины, прежде чем направиться обратно в слив. Поскольку один конец шланга прикреплен к дну ванны, а другой открыт для атмосферы, уровень воды внутри сливного шланга будет таким же, как и уровень внутри ванны. Если сливной шланг не доходит до верхней части машины, бак никогда не сможет заполниться полностью. Как только вода достигает изгиба шланга, она уходит в канализацию.

Бывают случаи, когда помпа вообще не вращается. Стиральная машина просто взбивает воду, которая находится в ванне, не рециркулируя ее. В этой ситуации насос соединяется с двигателем с помощью муфты.

Муфта и гибкая муфта
На этом рисунке вы видите гибкую муфту, которая прикрепляет муфту к насосу. Муфта необходима, потому что двигатель и муфта установлены на раме, которая может свободно перемещаться вместе с внутренним баком, тогда как насос установлен на неподвижном внешнем баке.

На нижней части муфты находится набор из четырех зубцов. Когда электромагнит входит в зацепление, он поднимает руку вверх в эти зубья, что останавливает их вращение. Как только зубья остановлены, сцепление начинает включаться. После пары оборотов он блокируется на валу двигателя, и насос начинает вращаться вместе с двигателем.

Приводной механизм

Коробка передач, насос, баки и резиновое уплотнение

Приводной механизм стиральной машины выполняет две функции:

Для встряхивания одежды, перемещая ее назад и вперед внутри стирального бака.
Для вращения всего стирального бака с вытеснением воды.

Есть действительно классная коробка передач, которая справляется с этими двумя задачами, и в ней используется тот же трюк, что и с насосом. Если двигатель вращается в одном направлении, коробка передач встряхивается; если он вращается в другую сторону, коробка передач переходит в цикл отжима.

Сначала посмотрим, как все подключено:

На этом снимке рамка удалена. Вы можете увидеть насос, установленный на внешней ванне, и редуктор, который удерживает внутреннюю ванну.Кусок резины прикрепляет внешний бак к коробке передач. Внутренний бак крепится к коробке передач с другой стороны уплотнения.

Внутренний бак
Внутренний бак был снят с внешнего бака на изображении выше. Он опирается на коробку передач, а пластиковая мешалка видна в центре бака.

Коробка передач
Здесь вы можете увидеть верхнюю сторону коробки передач с вырезанным уплотнением и снятым внутренним баком. Внутренний бак прикручивается к трем отверстиям на фланце коробки передач.По скоплению грязи на верхней части коробки передач видно, что она подвергалась воздействию промывочной воды в течение многих лет. Полая трубка выходит из центра коробки передач. Внутри этой трубки находится шлицевой вал — шлиц наверху вала зацепляется за пластиковую мешалку.

Внутри коробки передач

Механизм перемешивания коробки передач
Коробка передач — одна из самых крутых частей стиральной машины. Если повернуть шкив на коробке передач в одну сторону, внутренний вал будет медленно вращаться вперед и назад, меняя направление примерно каждые полоборота.Если повернуть шкив в другую сторону, фланец будет вращаться с высокой скоростью, вращая вместе с ним всю ванну.

Механизм перемешивания коробки передач
Здесь вы можете увидеть шестерню с прикрепленным к ней звеном. Это звено похоже на то, которое прикреплено к старому колесу паровоза — когда шестерня (вместе со звеном) вращается, она толкает другой кусок шестерни в форме пирога вперед и назад. Эта шестерня в форме пирога входит в зацепление с маленькой шестерней на внутреннем валу, которая ведет к шлицу. Помимо вращения внутреннего вала в чередующихся направлениях, в системе есть другие шестерни, которые обеспечивают понижающую передачу для замедления вращения.Поскольку двигатель вращается только с одной скоростью, скоростью цикла отжима, необходимо понижать передачу, чтобы облегчить более медленный цикл стирки.

Редуктор
Когда стиральная машина переходит в цикл отжима, весь механизм блокируется, в результате чего все вращается с той же скоростью, что и входной механизм, который подключен к двигателю. Здесь интересно то, что когда мотор вращает коробку передач в одном направлении, мешалка работает, а когда она вращает в другую сторону, вся машина блокируется.Как оно работает?

На рисунке выше обратите внимание на шестерню с наклонными зубьями. Также на переднем плане за большой шестерней находится меньшая шестерня с наклонными зубьями. Это единственные две шестерни с угловыми зубьями. В зависимости от того, как вращаются шестерни, угол между зубьями будет иметь тенденцию заставлять внутреннюю шестерню скользить либо влево, либо вправо внутри коробки передач. Если он сдвигается влево, он включает механизм, который блокирует коробку передач.

Механизм блокировки коробки передач
На внешнем валу видна небольшая выемка.Эта выемка полая и прикреплена к валу с помощью небольшой косозубой шестерни. Когда маленькая шестерня движется, она перемещает этот внешний вал вместе с собой, и небольшая выемка входит в зацепление с единственным зубом, который прикреплен к механизму блокировки. Когда редуктор заблокирован, как внутренний вал, приводящий в движение мешалку, так и внешний вал, приводящий в движение бак, вращаются с той же скоростью, что и входной шкив.

Органы управления

Переключатель цикла
Элементы управления для этой машины были разработаны до того, как микроконтроллеры стали использоваться в бытовой технике.Фактически, во всей машине нет ни одного резистора или конденсатора. Во-первых, давайте взглянем на переключатель цикла — вы будете поражены тем, что находится внутри.

Переключатель цикла определяет продолжительность различных частей цикла.

Внутри переключателя циклов
Внутри переключателя находится маленький моторчик с очень большим редуктором, который заставляет диск управления вращаться очень медленно. В верхней половине переключателя находится набор из шести контактов.Они приводятся в действие маленькими металлическими частями в пластиковом рычаге на циферблате. Когда циферблат вращается, неровности на циферблате поднимают и опускают шесть металлических деталей, которые замыкают и размыкают контакты в верхней половине переключателя.

Внутри переключателя циклов
Если вы посмотрите на форму выступов, вы увидите, почему циферблат на шайбе вращается только в одну сторону: передняя сторона выступов имеет наклон, который постепенно поднимает металлические части; но на задней стороне нет, поэтому, если вы попытаетесь повернуть ручку назад, металлические части защелкнутся на неровностях.

Этот неровный пластиковый диск на самом деле является программой, которая запускает вашу стиральную машину. Длина выступов определяет, как долго длится каждая часть цикла, а длина промежутка между выступами определяет, как долго машина делает паузу перед переходом к следующей задаче.

Переключатели контроля скорости и температуры намного проще переключателя контроля цикла.

Переключатели контроля скорости и температуры
Эти переключатели управляют скоростью двигателя и определяют, какой из соленоидов подачи горячей / холодной воды откроется во время стирки и полоскания.Если выбрано горячее, при наполнении машины открывается только электромагнитный клапан горячей воды; если выбран теплый, откроются оба; а если выбрана холодная вода, откроется только электромагнитный клапан холодной воды.

Внутри регулятора скорости / температуры
Регулировка скорости / температуры довольно проста. Каждая пластиковая коромысла включает два набора контактов, размыкая или замыкая цепь, подключенную к этим контактам. Для каждого переключателя всегда есть один замкнутый и один разомкнутый набор контактов.

Датчик уровня использует реле давления для определения уровня воды в баке.

Переключатель контроля уровня воды
Этот переключатель контролирует, насколько высоко ванна наполняется водой.

Выключатель контроля уровня воды, водопровод
Большой конец шланга подсоединяется к дну ванны, а малый конец подсоединяется к выключателю. Когда уровень воды в ванне поднимается, вода поднимается и в шланге; но воздух в шланге задерживается, поэтому когда вода поднимается, воздух сжимается.

Внутри переключателя контроля уровня воды
Внутри корпуса этого переключателя находится маленький поршень. Давление в шланге толкает поршень вверх. Когда он поднимается достаточно высоко, он всплывает и замыкает электрический контакт. Эта уставка, при которой контакт теряется, регулируется, и на картинке вы можете увидеть кулачковый механизм, который соединен с ручкой регулятора на панели управления стиральной машины. Когда кулачок поворачивается, он прижимает пружину к цилиндру, что затрудняет подъем цилиндра.Это означает, что уровень воды должен еще немного подняться, прежде чем давление в шланге станет достаточно высоким, чтобы сработал переключатель.

Как работает стиральная машина: подробное объяснение механизма стиральных машин с фронтальной и верхней загрузкой

Стирка одежды вручную — дело трудоемкое, и большинство из нас в настоящее время не могут жить без стиральной машины. Но задумывались ли вы, как работает стиральная машина?

Ручная стирка белья — трудоемкий процесс, и в настоящее время большинство из нас не могут жить без стиральной машины.Но задумывались ли вы, как работает стиральная машина?

Хотя внешне стиральные машины выглядят просто, на самом деле они позволяют счистить грязь с вашей одежды с помощью очень хитрых уловок. Здесь мы расскажем вам о механизме стиральной машины, а также о том, как работает стиральная машина с верхней и фронтальной загрузкой.

Как работает стиральная машина

Как работает стиральная машина с вертикальной загрузкой?

Стиральная машина перемешивает одежду в мыльной воде для удаления пятен и грязи, а затем вращает одежду, чтобы высушить ее.Основная и, возможно, самая заметная часть машины — это барабан, наполненный водой, но на самом деле барабанов два, а не один.

Стиральная машина перемешивает одежду в мыльной воде для удаления пятен и грязи.

Одежду вы кладете во внутренний барабан, который вращается и имеет множество отверстий для проникновения воды. Выступы на краю барабана называются лопастями. и они работают, чтобы перемещать одежду.

Мешалка часто находится в середине погрузчика и переворачивает одежду.

Существует внешний барабан, который не всегда виден, когда вы смотрите внутрь машины, и он удерживает воду при вращении мешалки и внутреннего барабана. Внешний барабан должен быть полностью водонепроницаемым, иначе вода будет протекать повсюду.

Вы кладете одежду внутрь внутреннего барабана

. Итак, это основы работы стиральной машины, теперь давайте перейдем к двум основным типам стиральных машин.

Как работает стиральная машина с фронтальной загрузкой?

Как работает стиральная машина с фронтальной загрузкой?

Вот общие части погрузчика с фронтальной загрузкой и шайбы с фронтальной загрузкой, барабан из нержавеющей стали, двигатель, сливной насос, ротационное вращение.

У фронтального погрузчика есть дверца с одной стороны.

Стиральная машина с фронтальной загрузкой наполняет дно барабана водой, а затем перемещает одежду по воде, используя силу тяжести и вращение.

Одежда поднимается и перемещается в воду и из воды с помощью боковых лопастей, создавая чистящие действия, необходимые для удаления грязи и пятен с одежды.

Когда вы думаете о том, как работает стиральная машина, вы можете предположить, что одежда должна быть постоянно окружена водой, но на самом деле, в случае с фронтальным погрузчиком, это не всегда так.

Этот механизм означает, что для работы моечных машин с фронтальной загрузкой требуется меньше воды, чем для машин с верхней загрузкой. А чем меньше воды, тем меньше моющего средства используется, что снижает вероятность образования остатков на одежде.

Как работает стиральная машина с вертикальной загрузкой?

С точки зрения экономии воды, фронтальный погрузчик может иметь преимущество по сравнению с его аналогом с верхней загрузкой, но у последнего есть свои преимущества, которые следует выделить.

Хотя цены на стиральные машины различаются в зависимости от количества программ, сборки и марки, на рынке доступны два основных типа стиральных машин с фронтальной загрузкой:

Стандартные погрузчики с верхней загрузкой оснащены мешалкой с лопастями типа пропеллера, которые перемещают одежду сверху вниз внутреннего барабана.Этот вид перемешивания повторяется в течение всего цикла стирки для очистки одежды путем пропуска мыльной воды через ткань.

Стандартные погрузчики с верхней загрузкой оснащены мешалкой с лопастями типа пропеллера.

В следующей части нашей статьи, объясняющей, как работает стиральная машина, будет рассмотрен механизм, лежащий в основе высокоэффективного погрузчика с верхней загрузкой. Эти машины имеют барабаны, вращающиеся вокруг горизонтальной оси, как и их аналог фронтального погрузчика, но без боковой двери.

Они используют половину стандартного количества воды для работы других стиральных машин и имеют крышку сверху.Самым очевидным преимуществом этой машины является отсутствие складывающегося резинового сильфона, который может намокнуть и вызвать неприятный запах.

Конструкция с верхней нагрузкой также имеет два симметричных подшипника, которые могут снизить износ лучше, чем машины с одним подшипником с одной стороны.

Хотя они могут быть разных типов, большинство погрузчиков с вертикальной загрузкой имеют эти два компонента: механическую систему и систему управления.

Система управления состоит из таймера, переключателя температуры воды, плат управления, переключателя блокировки и переключателя давления.

Механическая система состоит из трансмиссии, внешнего и внутреннего бака для стирки, системы подвески, сцепления, двигателя, насосов, мешалки, водяного клапана и муфты двигателя.

Вот как стиральная машина работает для обоих типов. После того, как пользователи выберут температуру воды, тип цикла и размер загрузки, машина наполнит внешнюю ванну водой и заставит одежду плавать в корзине.

Теперь мешалка вращается, создавая трение между тканями и водой, чтобы удалить грязь.Если у вас есть высокоэффективные стиральные машины с верхней загрузкой, не нужно много воды, чтобы покрыть одежду, для этого требуется около 60%, и для втягивания одежды в воду используется мешалка внизу.

Мешалка внизу втягивает одежду в воду.

Теперь, когда мы получили более четкое представление о том, как работает стиральная машина, давайте посмотрим, какие преимущества имеет погрузчик с верхней загрузкой по сравнению с фронтальным погрузчиком.

Стиральная машина с верхней загрузкой помогает отбеливателю, моющим средствам и смягчителю ткани действовать за счет центробежной силы и силы тяжести.Конструкция также упрощает подачу и откачку воды.

Вертикальная конструкция также не позволяет погрузчикам с вертикальной загрузкой задерживать воду внутри, что снижает вероятность роста плесени.

Как работает стиральная машина

>>> Сколько килограммов в стиральной машине? Как выбрать подходящую емкость для стиральной машины

Как работают автоматические стиральные машины? Полное руководство [2020]

Стиральные машины — это дар Божий, особенно если у вас большая семья или вы особенно требовательны к чистоте своей одежды.В то время как стиральные машины, когда они впервые были представлены, были огромным обновлением по сравнению с ручной стиркой одежды, теперь они стали намного проще и практически не требуют вмешательства человека для выполнения своей работы. Автоматические стиральные машины — это то, что вам нужно для вашего удобства, и простой в использовании прибор, который сделает всю работу за вас.

Несмотря на то, что действие стиральных машин кажется очень простым, в него еще многое нужно вложить. Давайте посмотрим на некоторые детали и их работу, чтобы вы точно знали, что ищете, когда в следующий раз купите стиральную машину в Интернете.

Какие части стиральной машины?

Автоматические стиральные машины работают по очень простому принципу; они быстро перемешивают одежду в мыльной воде, пока она не станет чистой, а затем чистая вода заменяет мыльную воду до тех пор, пока одежда не будет полностью ополоснута. Этот процесс удалил все пятна и грязь с одежды, сделав ее чистой. Некоторые детали стиральной машины, которые помогают в этом процессе:

1) Внутренний барабан:

Это космический вакуум, куда вы кладете одежду.Вы могли заметить, что он вращается во время стирки одежды и что на поверхности барабана есть небольшие отверстия, через которые вода входит или выходит во время и после стирки.

2) Лопасти:

Они лежат на краях барабана и помогают перемещать одежду во время стирки.

3) Внешний барабан:

Это не та деталь, которую можно легко увидеть. Внешний барабан расположен снаружи внутреннего барабана и удерживает воду во время вращения мешалки или моечной машины.Эта часть всегда герметична, чтобы вода не вытекала из вашей автоматической стиральной машины.

4) Термостат и нагревательный элемент:

Это части стиральной машины, которые поддерживают и повышают температуру по мере необходимости.

5) Программист:

Теперь, когда вы покупаете автоматические стиральные машины в Интернете, они поставляются с рядом заранее подготовленных программ, которые вы можете запустить для стирки различных типов одежды. Программист контролирует и запускает все программы от стирки, полоскания и отжима.

6) Трубы и клапаны:

Это детали, которые помогают подавать воду в машину и выходить из нее.
