Ремонт бытового пылесоса своими руками

Добрый день!

Пылесос сталь очень сильно гудеть! При этом, тяга пылесоса заметно снизилась.



Причиной этому может быть:

• Пылесборник переполнен;
• Засорились фильтры;
• Попал посторонний предмет;
• Поломка.

Исправляем

Буду чистить свой пылесос Samsung SC4760. Он уже достаточно старый, пользуюсь им уже 4 года.



Извлекаю контейнер, достаю фильтры и отсоединяю шланг. Что бы снять крышку, откручиваю 7 шурупов.



Снимаю крышку.



Пылесос, внутри, очень пыльный. Всю пыль нужно почистить. Пластиковые детали можно помыть под краном, а плату управления очистить сухой тряпкой.



Чтобы достать мотор нужно открутить еще 3 винта крепления и снять плату управления.



Разбираю двигатель.



Плоскогубцами отгибаю края крышки, снимаю крышку двигателя.



Лопасти двигателя покрыты слоем пыли. Пыль не смогли остановить 2 фильтра. Она спрессовывается на лопастях и происходит дисбаланс крыльчатки, появляется вибрация и появляется шум.



Откручиваю гайку, что бы снять крыльчатку. Гайка зафиксирована каким-то герметиком или клеем. Что бы ее открутить, нужно приложить усилия.

Из сосновый доски сделал два брусочка. Они нужны, что бы зафиксировать двигатель. Иначе он будет прокручиваться и гайку открутить не получится. Извлекаю щетки двигателя и вставляю на их место деревянные брусочки.



Зажимаю струбциной.



Мне понадобилась головка на 12 и ключ трещотка.

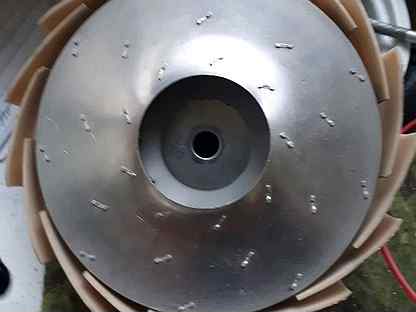

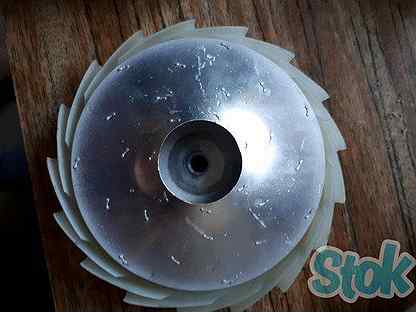

Снимаю крыльчатку и чищу ее. Длинный шуруп или тонкая отвертка отлично подойдут для этого.



Вот столько грязи было в крыльчатке.



Вымыл все детали водой. Промыл фильтры и высушил. Собираю пылесос в обратном порядке.

После этой процедуры пылесос задышал полной грудью. Звук стал намного тише. Значительно увеличилась сила всасывания.



Вот таким простым способом можно почистить свой пылесос. Вам не придется нести его сервисный центр. Тратить свое время и деньги.

Более подробно смотрите в моем видео:

Как снять крыльчатку с двигателя пылесоса

Как разобрать двигатель пылесоса: алгоритм, снятие крыльчатки, выбор нового мотора

Пылесос является одним из самых нужных и полезных видов электротехники в доме. Работа у него тяжёлая и пыльная, поэтому аппарат достаточно часто выходит из строя, а ремонт обходится дорого. Имея даже минимальные навыки работы с электроприборами, пылесос можно отремонтировать своими руками, если поломка не очень серьёзная. Чаще всего неполадки возникают в моторе. Чтобы решить проблему, необходимо разобрать двигатель пылесоса, для чего нужно знать его начинку и алгоритм действий. Обо всем этом – в материале далее.

Моторы большинства действующих пылесосов мало чем отличаются — они все в основном коллекторного типа. Такой двигатель состоит из следующих частей:

• корпус двигателя;
• статорная обмотка;
• ротор на оси вала;
• два подшипника;
• щётки и щёткодержатели;
• крыльчатка с кожухом.

Важно! Мотор ─ это движущая сила пылесоса. Поэтому поломки данного вида бытовой техники во многом связаны с работой этого узла и вызваны либо физическим износом деталей, либо некорректной эксплуатацией.

К основным признакам выхода из строя двигателя относятся:

• вибрация и сильный шум;
• слабые обороты;
• неоднородный гул;
• стирание щёток;
• перегрев агрегата;
• прекращение работы двигателя.

Виды и причины поломок в двигателе

Если агрегат совершенно отказывается работать, проблема может быть в системе электропитания. При исправном состоянии электрической цепи и щёток возможны повреждения обмоток двигателя. Низкие обороты, излишний шум и вибрация свидетельствуют о неполадках в подшипниках, удерживающих якорь. Неисправные токосъёмники и изношенные щётки становятся причиной искрения.

Важно! Вышедшие из строя обмотки не ремонтируются. В подобных ситуациях неизбежна замена ротора, а то и самого двигателя.

Частой причиной отказа двигателя становится перегрузка турбины. В непрерывном режиме пылесос должен работать около 30-40 минут. При более длительных нагрузках в результате перегрева некоторые материалы в моторе теряют свои свойства, и он выходит из строя. Не очень внимательные хозяйки редко чистят мешок для сбора пыли и не следят за состоянием фильтров, что также приводит к перегреву. Иногда в шланг попадают посторонние предметы, которые мешают свободному всасыванию, — это еще одна причина перегрузки мотора.

Неблагоприятное влияние на двигатель оказывает проникновение влаги. Турбина в основном состоит из металлических частей, поэтому подвержена влиянию коррозии. Кроме того, под действием влаги на лопастях образуются частицы пыли, которые со временем затрудняют работу турбины.

Одной из самых распространённых причин поломок двигателей можно считать скачки напряжения в наших электросетях. Одного броска напряжения иногда бывает достаточно, чтобы полностью вывести мотор из строя. В некоторых случаях возможно частичное подгорание турбины. Насос будет продолжать работать, но долго не выдержит. Для электрических приборов опасны не только высокие, но и низкие показатели напряжения.

Для устранения появившихся неполадок необходимо разобрать двигатель агрегата. Перед тем, как приступить к демонтажу, следует ознакомиться с расположением отдельных деталей крепления. Разборка данной бытовой техники особой сложности не вызывает, но имеет кое-какие тонкости. В целом, несмотря на очень большое количество марок и моделей, все пылесосы с незначительными отклонениями снабжены одинаковыми моторами.

Разборка мотора пошагово

Для демонтажа двигателя необходимо иметь определенный инструмент и знать последовательность действий, а также нюансы, характерные моторам некоторых марок пылесосов.

Материалы и инструменты для разборки двигателя

Чтобы демонтировать мотор, нужно иметь под рукой такой инструмент, как плоскогубцы, ножовка, круглый напильник, небольшие тиски, два деревянных бруска, ключ на 12.

Алгоритм разборки

При разборке мотора правильно придерживаться следующего алгоритма действий.

1. Извлечение щёток. Процесс не вызывает никаких затруднений. В некоторых двигателях приходится открутить пару болтов, а в других ─ и того проще.
2. Снятие кожуха крыльчатки. Его края приходится местами отогнуть от корпуса двигателя, а затем снять, легко постукивая молотком.
3. Снятие крыльчатки. Эта процедура самая сложная и опасная, поэтому способы ее осуществления вынесены в отдельный подраздел.
4. Удаление подшипников. Манипуляция проводится при помощи съёмника.

Способы снятия крыльчатки

Снять крыльчатку с двигателя ─ задача непростая, так как гайка, которую следует открутить, находится в очень неудобном месте.   Обычно для этого процесса используют три способа.

1. Вместо снятых щёток вставляют деревянные бруски соответствующих размеров, чтобы они немного выходили наружу. Концам, упирающимся в ротор, придают форму полукруга при помощи напильника. С обеих сторон бруски зажимаются тисками таким образом, чтобы не повредить ротор, но в то же время обеспечить его неподвижность при откручивании гайки.
2. Около 20 см мягкой изолированной проволоки сечением до 2,5 мм петлёй надевают на заднюю часть якоря, а затем, проворачивая якорь по часовой стрелке, наматывают на токосъёмник. Конец провода крепится к корпусу двигателя. После этого гайку можно открутить.
3. Третий способ требует от ремонтника ювелирной точности: нужно пропилить на торце вала, где сидит гайка, шлиц для отвёртки. Это можно сделать при помощи дрели или ножовки по металлу. Затем одной рукой при помощи отвёртки удерживают вал от вращения, а другой ─ откручивают гайку. Наглядно процесс можно посмотреть на видео.

Есть и четвёртый способ, но не гарантирующий целостность обмотки. Он заключается в том, чтобы расклинить вал якоря при помощи тонкой отвёртки, пропустив её через отверстие на торце мотора. Инструмент осторожно вставляется в зазор между ротором и статором. Гайка обычно сидит очень крепко, и приходится приложить много усилий, чтобы ее открутить.

Совет! Нужно всё время помнить о том, что гайка отворачивается по часовой стрелке. Прежде чем приступить к этой работе, следует ее обработать проникающей жидкостью и несколько минут подождать.

Особенности снятия крыльчатки на моторах разных брендов

Вышеописанные способы снятия крыльчатки подходят для пылесосов LG, Samsung, Karcher, Tomas twin tt и других.

На заметку! По мнению многих специалистов, продукцию фирмы Bosh лучше в домашних условиях не ремонтировать.

Особую сложность представляет собой снятие крыльчатки с мотора без гайки. Это касается некоторых моделей Philips, Zemler. На месте гайки там стоит запрессованная шайба. Подцепить её нет никакой возможности, но есть один способ решить эту проблему. В шайбе делают два отверстия слева и справа от оси. Нарезают в них резьбу. Берут небольшую металлическую пластину и высверливают в ней три отверстия чуть большего диаметра, чем на шайбе. В среднем из них нарезают резьбу. На торце оси делают выемку. Через крайние отверстия пластины свободно пропускают болты и вкручивают в резьбовые отверстия на шайбе. Один болт закручивается в середину пластины и идёт на выемку торца. Получается своего рода съёмник. Прокручивая центральный болт по часовой стрелке, крыльчатку снимают с оси.

Некоторые модели двигателей не вызывают больших проблем при демонтаже. Мотор пылесоса Ракета легко разбирается при помощи длинной отвёртки. Однако гайка крыльчатки на нем  снимается против часовой стрелки. Одной рукой нужно держать якорь, а другой ─ откручивать гайку. Также легко проделать эту операцию с двигателем Vitek.

Признаки фатальных поломок мотора

Всё вышесказанное о разборке двигателя не имеет смысла, если он не подлежит ремонту. Мотор не выходит из строя мгновенно. Проявлениями близкого конца могут быть следующие признаки:

• двигатель свистит и сильно гудит;
• при работе ощущается запах гари;
• перегревается корпус пылесоса;
• аппарат отключается после 10-15 минут работы.

Подобные проявления могут указывать и на менее серьёзные проблемы, но игнорировать их нельзя. Если все симптомы свидетельствуют о том, что двигатель вышел из строя, придётся заменить его новым.

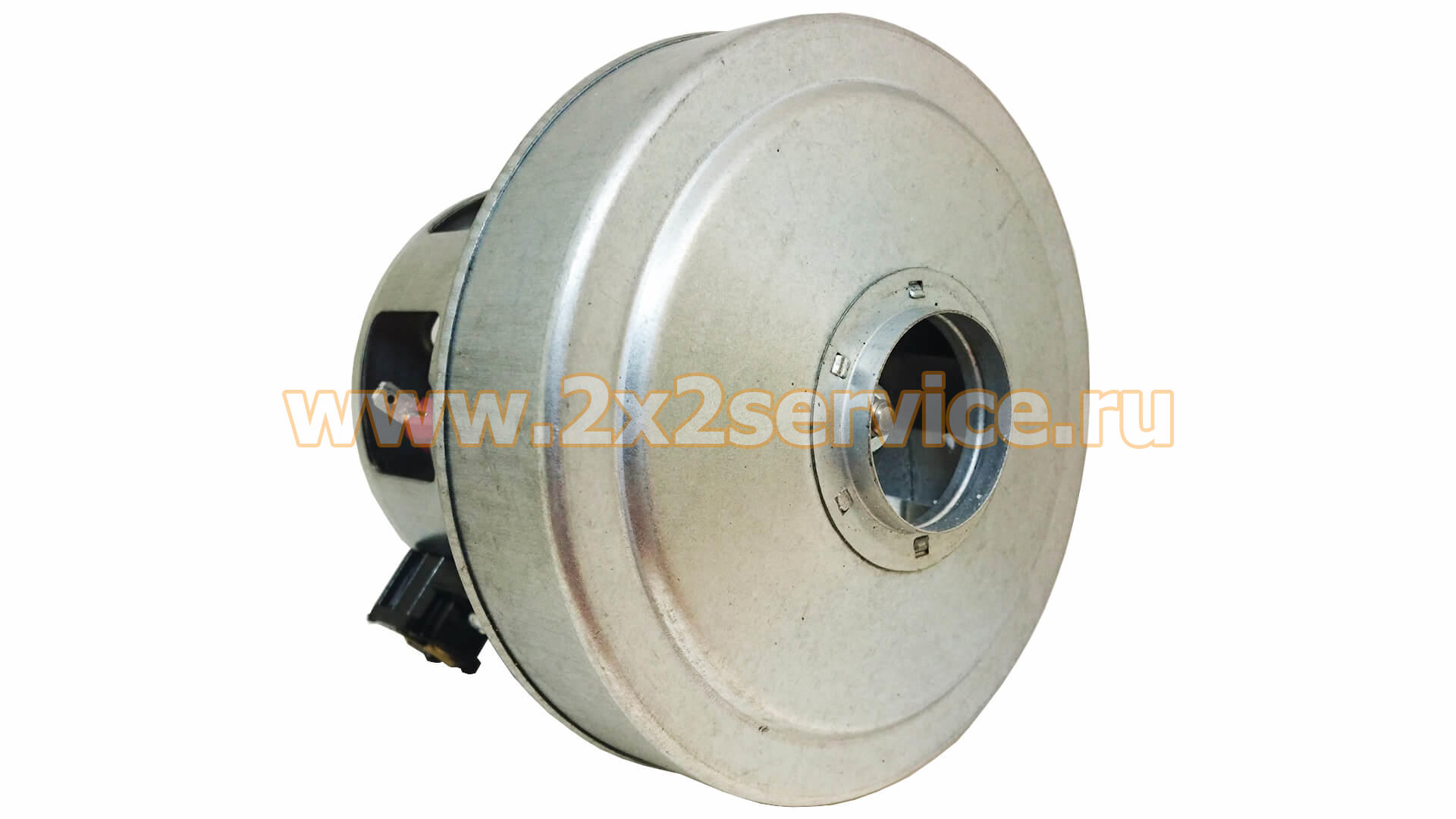

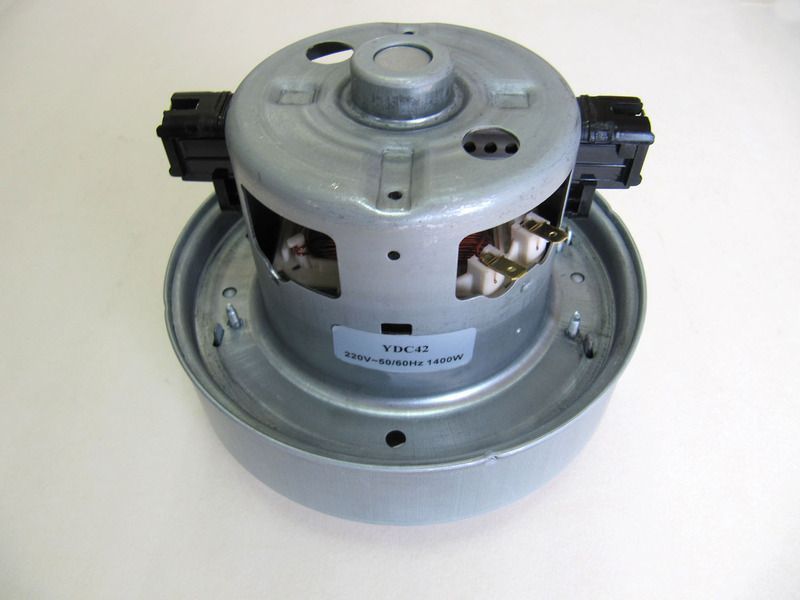

Выбор нового двигателя

При выборе нового мотора важно учитывать некоторые параметры:

1. модель пылесоса;
2. идентичность форм старого и нового мотора;
3. наличие или отсутствие юбки под крыльчаткой;
4. мощность движка, указанная на моторе или корпусе пылесоса, — она колеблется в пределах от 1600W до 2200 W;
5. формы отверстий для держателя мотора.
6. соответствие габаритов старого и нового двигателей и их крыльчаток.

Важно! Приобретение нового двигателя ─ дело серьёзное. Если нет полной уверенности в своих знаниях, лучше обратиться к специалисту.

Пылесос стал одним из самых полезных и надёжных помощников человека. Этот агрегат может прослужить долго при надлежащем уходе и внимательном отношении к себе. Пользователю достаточно знать и применять на практике несколько несложных правил:

• давать возможность прибору отдохнуть;
• следить за чистотой фильтров;
• вовремя менять пылесборники;
• не допускать ударов по корпусу и не применять вредные моющие средства;
• у моющего пылесоса насухо протирать металлические элементы;
• следить за ритмичностью работы агрегата.

Кроме того, следует помнить, что к каждому пылесосу прилагается инструкция. А перед эксплуатацией любой техники необходимо внимательно изучить её, чтобы узнать все тонкости использования и обслуживания, присущие именно этой модели.

Самые надежные пылесосы по мнению покупателей

Пылесос Thomas Aqua Pet & Family на Яндекс Маркете

Пылесос Thomas DryBOX+AquaBOX Cat & Dog на Яндекс Маркете

Пылесос Thomas Perfect Air Feel Fresh на Яндекс Маркете

Пылесос Miele SBAD0 на Яндекс Маркете

Пылесос Thomas DryBox Amfibia на Яндекс Маркете

hitech-online.ru

Как разобрать двигатель пылесоса в домашних условиях?

Любой мастер когда-нибудь впервые сталкивался с ситуацией, когда добравшись до двигателя пылесоса, он никак не мог понять, как его разобрать. А дело всё в том, что единственная видимая гайка, удерживающая всю конструкцию в сборе, не только плотно «сидит» на очень стойком герметике, но ещё и вращается вместе с ротором двигателя!

Ни в коем случае, не пытайтесь застопорить ротор или якорь электродвигателя от прокручивания отвёрткой или другим металлическим предметом, чтобы открутить гайку. Вы можете повредить обмотку двигателя, которую самостоятельно уже не почините.

У каждого мастера имеется свой «фирменный» способ её безопасного отвинчивания. Мы рассмотрим здесь самый простой из них, для которого требуется минимум инструментов из домашней коллекции «на все случаи жизни».

Читайте также: самостоятельная разборка мотора пылесоса.

Инструменты и расходные материалы

• Набор отвёрток;
• Плоскогубцы;
• Гаечный ключ торцовый или рожковый на 12 мм;
• Слесарные тиски;
• Ножовка по металлу;
• Круглый напильник;
• Два деревянных брусочка (~1см x 4см).

Хотя конструкция двигателей пылесосов от разных производителей примерно одинаковая, некоторые их детали могут отличаться размерами. Поэтому подбирайте нужный инструмент по ситуации.

Порядок разборки

Сначала нужно подготовить двигатель к откручиванию злополучной гайки, для чего нужно выкрутить его щётки сзади и снять кожух, прикрывающий крыльчатку электродвигателя спереди.

Иногда кожух просто плотно сидит на корпусе двигателя и чтобы его снять, нужно плоскогубцами слегка отогнуть в стороны его края по всей окружности, а затем подцепить отвёрткой и отжать.

Чтобы открутить гайку, нам необходимо чем-нибудь застопорить ротор, но сделать это нужно так, чтобы не повредить обмотку и якорь электродвигателя, расположенный в задней части. Для этого нам нужно как-нибудь его плотно зажать через отверстия с боков корпуса двигателя, в которые были вставлены щётки.

Сделать это можно с помощью небольших деревянных брусочков, которые можно вставить в боковые отверстия щёток двигателя, а затем плотно прижать к якорю каким-нибудь подходящим инструментом – слесарными тисками, например.

Для этого нам подойдут брусочки, длиной примерно 4 см и шириной около 1 см. Их размеры подгоняйте сами с таким расчётом, чтобы они пролезали в отверстия, упирались в якорь и при этом их концы выступали наружу с небольшим запасом – так, чтобы их можно было зажать в тиски. А чтобы они плотно сжимали ротор и не соскакивали с него при сжатии, их концы нужно немного подпилить круглым напильником.

Затем вставляем подготовленные бруски в отверстия электродвигателя выпиленными концами внутрь и плотно прижимаем их к якорю слесарными тисками, чтобы зафиксировать его от прокручивания при отвинчивании гайки с другого конца ротора.

Теперь, когда ротор двигателя застопорен, можно взять гаечный ключ или ключ с подходящей торцевой насадкой и без труда выкрутить «проблемную» гайку, доставившую нам столько лишних хлопот.

В случае если гайка упирается и не хочет поддаваться, её нужно разогреть, чтобы расплавить герметик, удерживающий её на резьбе. Сделать это нужно «точечным» нагревом с помощью небольшой горелки, чтобы не повредить пластмассу крыльчатки.

После этого все остальные детали двигателя снимаются без труда с помощью обычных отвёрток. И мы можем посмотреть, в чём состоит неисправность или что вызывает подозрительный шум во время работы электродвигателя.

Читайте также: мелкий и крупный ремонт пылесоса своими руками.

Возможные неисправности

1. Смещение крыльчатки.
2. Ослабление или выпадение винтов крепления.
3. Износ подшипников ротора.
4. Износ электрических щёток.
5. Повреждение обмотки двигателя.
6. Сильное загрязнение.

Почти все эти неисправности можно устранить в домашних условиях, при наличии смекалки и необходимых деталей на замену. Трудности у вас могут возникнуть только при замене износившихся подшипников, так как для этого необходим специальный съёмник. И при этом нужно постараться не повредить вал электродвигателя в торцевой части с резьбой.

Ну, а если повреждена обмотка электродвигателя или его якорь, тот тут мы вообще бессильны что-либо сделать, кроме как просто заменить его целиком на аналогичный от другого пылесоса.

Вывод

Описанный выше способ разборки двигателя пылесоса – далеко не единственный. Каждый мастер придумывает свой, в зависимости от наличия у него тех или иных инструментов под рукой в данный момент. Главное, не паниковать и попытаться решить проблему, не испортив при этом двигатель окончательно.

Научившись разбирать и ремонтировать пылесос, вы сумеете с легкостью собрать его своими руками из подручных материалов.

tehnika.expert

Как снять крыльчатку двигателя пылесоса Samsung

monitor.espec.ws

Как разобрать мотор пылесоса

Речь пойдет о моторе пылесоса Samsung SC 8854 2000 Ватт , который был заменен в декабре прошлого года. Об этом процессе была написана предыдущая статья.

После долгих раздумий, решил все-таки разобрать и посмотреть серьезность его поломки.

Первое что нужно сделать – это снять кожух крыльчатки. Это делается с помощью молотка, постепенно по кругу она сбивается по направлению от электромотора пылесоса.

Сняв кожух, беремся за крыльчатку. Она крепится одной гайкой с левой резьбой к валу якоря. Притом она еще приклеена резьбовым клеем. Чтобы ее открутить нужно очень постараться. В интернете есть очень много советов как ее открутить:

1. Сделать прорезь в валу якоря гравером под торцевую отвертку. Удерживая отверткой вал, гаечным ключом откручивать гайку.
2. Стопорить якорь отверткой и крутить гайку.

Я же использовал пневматический гайковерт. Так как гравера у меня не было, а застопорить отверткой не получилось. Очень хороший резьбовой клей.

Итак, гайка откручена, снимаем крыльчатку.

Под ней сепаратор, который держится двумя винтами, выкручиваем их. И вот доступ к электромотору пылесоса открыт.

Откручиваем четыре винта планки, в которую впрессован верхний подшипник. В моем случае, когда подшипник рассыпался, она снимается легко, а если нет, то нужно выбивать якорь с подшипниками со стороны задней крышки, подобрав оправку по размеру отверстия в задней крышке.

При визуальном осмотре якоря, было обнаружено повреждение обмотки. Причина: шарики подшипника прошли между якорем и статором, работающего (вращающегося) мотора. Соответственно он заклинил и задымил.

Данный якорь требует перемотки. Я пошел легким путем, просто заменил мотор в пылесосе.

Идем дальше. Чтобы снять внутреннюю обойму развалившегося подшипника пришлось ее распилить пневматической болгаркой. А если таковой нет, можно это сделать гравером. Наружная обойма легко выбивается отверткой.

Мотор разобран.

Новый подшипник запрессовать можно с помощью трубки, размер которой должен быть строго как внутренняя обойма. А если задний подшипник имеет люфт, то его тоже следует заменить, спрессовать съемником.

Все остальное собираем в обратном порядке.

Спасибо за внимание. Надеюсь, моя статья будет вам полезна. Пишите свои комментарии и пожелания

• Вред компьютера для глаз
• Влияние СМИ на подростков

biokomb.ru

Как разобрать мотор пылесоса LG: последовательность действий и способы

Перед тем, как разобрать самостоятельно мотор пылесоса, необходимо тщательно оценить свои возможности. Человеку, мало разбирающемуся в технике, эта процедура может оказаться не по плечу. Для разборки понадобится время, определенные инструменты и умелые руки. Самостоятельное вмешательство в технику часто приводит к необратимым последствиям и в финале приходится покупать новый мотор, а то и весь пылесос. Замена или ремонт двигателя в мастерской – относительно дорогое удовольствие, но оно гарантирует конечный результат. А если разобрать и восстановить двигатель пылесоса самому, можно сэкономить, не потревожив домашний бюджет.

Причины разборки мотора пылесоса

Мотор – главный узел пылесоса. Его выход из строя ведет к полной неработоспособности устройства. Среди неисправностей, требующих разборки электродвигателя, наиболее частые:

Причины происходящего стандартные и характерны не только пылесосам LG, но и любым другим моделям.

Не подающий признаков жизни двигатель сигнализирует о неполадках в схеме электропитания. Если вся электроцепь в нормальном состоянии, щетки соответствуют требуемым размерам и формам, а ротор свободно прокручивается вручную – возможно, сгорела одна из обмоток двигателя.

Нехарактерная работа, вибрация, повышенный шум укажут на неисправные подшипники, удерживающие якорь электродвигателя. Искрение же обычно вызывается повреждением токосъемников или изношенными щетками.

Читайте также: причины отключения пылесоса.

Последовательность и способы разборки

Чтобы выяснить и устранить неисправность, необходимо демонтировать мотор пылесоса. Перед тем, как разобрать модель LG, требуется внимательно ознакомиться с расположением крепящих элементов. Как правило, эта бытовая техника разбирается довольно просто, без приложения усилий, которые могут вызвать повреждение корпуса. Добравшись до мотора, производится отключение токопроводящих проводов и демонтаж.

На заметку: Несмотря на большое количество брендов и разнообразие пылесосов, все они оборудуются схожими электромоторами. Отличия выражены в мощности, размерах и креплении. Ремонт осуществляется по одному принципу.

Прежде всего, извлекаются щетки и щеткодержатели. Их крепление осуществляется винтами или пружинными зажимами. Операция производится при помощи тонкой отвертки. Затем снимается кожух, закрывающий крыльчатку. В некоторых моделях lg он завальцован и его освобождение осуществляется отгибом загнутых бортиков, в других легко освобождается осторожным постукиванием молотка.

После необходимо раскрутить гайку, фиксирующую крыльчатку. Это – самый трудный момент во всей процедуре. Гайка на якоре труднодоступна. Положение усугубляется тем, что ротор тяжело зафиксировать, доступ к этой части двигателя значительно затруднен.

Предлагается несколько способов решения проблемы.

Учтите: гайка (обычно на 12), крепящая крыльчатку имеет обратную резьбу и раскручивается по часовой стрелке.

Перед процедурой необходимо вооружиться накидным гаечным ключом на 12, который, в крайнем случае, заменяется рожковым или плоскогубцами.

Расклинивание

Для того чтобы якорь стал неподвижен, можно воспользоваться отверстиями, находящимися в торце мотора. Они скрыты под резиновым демпфером, который легко извлекается. В отверстие аккуратно вставляется тонкая отвертка, и вводится в зазор между ротором и статором, пока не расклинит их. Данный метод прост, но чреват повреждением обмотки, если придется прилагать значительные усилия для раскручивания гайки.

Бруски

Здесь понадобятся тиски. Бруски изготавливаются из дерева. Приблизительные размеры – 1Х1Х4 см. Для верности, с одного конца каждого бруска делается полукруглое углубление при помощи круглого напильника. Это позволит плотнее прижимать их к якорю и обеспечит надежное сцепление. Палочки вставляются в отверстия для щеткодержателей и упираются в медный токосъемник ротора. Вся конструкция зажимается тисками и обеспечивает уверенную фиксацию вала.

Внимание: При затягивании тисков необходимо быть крайне осторожным, чтобы не повредить токосъемник. Усилия должны быть минимальными.

После проведения этой процедуры, гайка без проблем раскручивается при помощи ключа или плоскогубцев.

Проволока

Наиболее действенный и безопасный метод. Понадобится сантиметров 20 мягкой, изолированной проволоки, сечением до 2,5 мм. С ее помощью охватывается задняя часть якоря. Делается петля. Медленно проворачивая ротор по часовой стрелке, необходимо добиться равномерного укладывания проволоки на токосъемник, словно на барабан или катушку. Через несколько оборотов проволока заполнит пространство между валом и неподвижной частью мотора. Накинув ключ на гайку, производится развинчивание, которое сопровождается более плотным расклиниванием якоря. После снятия гайки, проволока извлекается.

Аналогично, вместо проволоки, можно использовать полоски из материи. Они также постепенно наматываются на ротор, пока не произойдет полная фиксация.

Пропил

Способ более трудоемок и требует определенных навыков. В торце вала, где находится гайка, делается шлиц под отвертку. Аккуратный пропил можно получить с помощью гравера или даже обыкновенной дрели, зажав в ее губках алмазный диск.

Внимание: По окончании работы необходимо тщательно продуть мотор от металлических опилок, которые могут повредить вращающиеся части или стать причиной короткого замыкания.

После, вал фиксируется отверткой, вставленной в шлиц, а фиксирующая гайка легко откручивается при помощи рожкового ключа.

Читайте также: мелкий и крупный ремонт пылесоса своими руками.

Дальнейшие действия

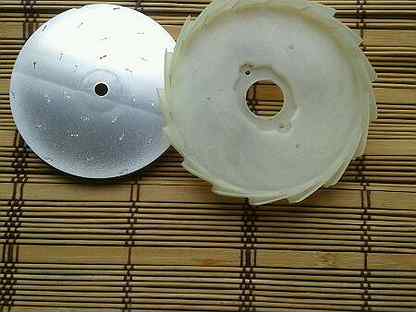

После раскручивания гайки, освобождается шайба, и крыльчатка легко извлекается. Вслед за ней снимается воздушный сепаратор и открывается доступ к креплению верхнего подшипника якоря. Удерживающая пластина зафиксирована четырьмя винтами. Раскрутив их, достаточно слегка постучать по валу с обратной стороны (для этого потребуется наставка из мягкого металла и молоток) и вынуть ротор.

Неисправные подшипники определяются визуально и при помощи прокручивания. Для замены используется съемник. Обычно вся процедура не представляет больших проблем. Неприятности могут возникнуть при полном разрушении подшипника, когда он лишается шариков. Если внутренняя обойма прикипела к валу, ее можно ослабить, осторожно сточив одну сторону. Действия должны быть аккуратны, чтобы камень точила не повредил вал ротора.

Для человека, который знает, как правильно разобрать мотор пылесоса lg, сборка не составит труда. Производя эту процедуру нужно не забыть о тщательной чистке всего агрегата.

Узнав устройство бытового пылесоса, вы в дальнейшем сможете обходиться без помощи мастеров.

tehnika.expert

Как снять крыльчатку двигателя пылесоса Samsung

monitor.espec.ws

После снятия щеткодержателей со щетками (2 винта), термопредохранителя (1 винт и 2 клеммы) и колпака крыльчатки (завальцован в 4-х местах на корпус) под яркой лампой, ибо в моторе грязно-черно, медленно проворачиваем якорь за крыльчатку, глядя в одно из двух самых малых боковых окон корпуса (для щеткодержателей) и наблюдая за прорезями в железе якоря. Устанавливаем одну из прорезей якоря напротив края полюса статора (в окно корпуса четко видны пара мм края полюса) и фиксируем прорезь за край полюса отверткой со стержнем длиной 100 мм и диаметром 4 мм с плоским жалом, уперев стержень отвертки в край окна корпуса так, чтобы не допустить поворот якоря ПО ЧАСОВОЙ СТРЕЛКЕ, ГЛЯДЯ СО СТОРОНЫ КРЫЛЬЧАТКИ. .Отвертка становится косо и ее нужно придерживать той же рукой, которая держит корпус движка. Обычным накидным ключом на 12 (рожковый становится косо, но отвернуть можно) . ПО ЧАСОВОЙ СТРЕЛКЕ ЛЕГКО (!!) отвертываем гайку с левой резьбой с оси якоря, не обращая внимания ни на клей ни на компаунд ни на встречающуюся завальцовку.гайки. Далее разборка не представляет затрудненийй. При обратной сборке фиксируем якорь аналогичным способом за другой край железа якоря, чтобы якорь не поворачивался ПРОТИВ часовой стрелки и туго затягиваем гайку, вращая ее ключом ПРОТИВ часовой стрелки. Не забываем установить черную дистанционную шайбу высотой 2,5 мм на внутреннюю обойму подшипника крыльчатки! Таким способом разобраны/собраны не меньше полсотни движков.

Сашун 06/12/2014 23:44

После снятия щеткодержателей со щетками (2 винта), термопредохранителя (1 винт и 2 клеммы) и колпака крыльчатки (завальцован в 4-х местах на корпус) под яркой лампой, ибо в моторе грязно-черно, медленно проворачиваем якорь за крыльчатку, глядя в одно из двух самых малых боковых окон корпуса (для щеткодержателей) и наблюдая за прорезями в железе якоря. Устанавливаем одну из прорезей якоря напротив края полюса статора (в окно корпуса четко видны пара мм края полюса) и фиксируем прорезь за край полюса отверткой со стержнем длиной 100 мм и диаметром 4 мм с плоским жалом, уперев стержень отвертки в край окна корпуса так, чтобы не допустить поворот якоря ПО ЧАСОВОЙ СТРЕЛКЕ, ГЛЯДЯ СО СТОРОНЫ КРЫЛЬЧАТКИ. .Отвертка становится косо и ее нужно придерживать той же рукой, которая держит корпус движка. Обычным накидным ключом на 12 (рожковый становится косо, но отвернуть можно) . ПО ЧАСОВОЙ СТРЕЛКЕ ЛЕГКО (!!) отвертываем гайку с левой резьбой с оси якоря, не обращая внимания ни на клей ни на компаунд ни на встречающуюся завальцовку.гайки. Далее разборка не представляет затрудненийй. При обратной сборке фиксируем якорь аналогичным способом за другой край железа якоря, чтобы якорь не поворачивался ПРОТИВ часовой стрелки и туго затягиваем гайку, вращая ее ключом ПРОТИВ часовой стрелки. Не забываем установить черную дистанционную шайбу высотой 2,5 мм на внутреннюю обойму подшипника крыльчатки! Таким способом разобраны/собраны не меньше полсотни движков.

Как открутить гайку? — Пылесосы

Как самому провести ремонт перфоратора ?



Многие мои знакомые, постоянные пользователи и гости форума, часто задают вопрос, например – как починить перфоратор ?

Вроде простой вопрос, но с приходом опыта я начинаю понимать, что чем больше я об этом знаю, тем сложнее дать простой ответ человеку, который или вообще в этом не соображает, или знает но немного.

Ведь если задуматься, то возникает большое множество попутных вопросов – какая модель перфоратора, какой марки, какие неисправности проявляются ?


И даже если клиент или знакомый знает ответ на этот вопрос, это ещё не даёт 100% гарантию что он правильно выявил причину неисправности и качественно произвёл ремонт.
Поэтому прежде чем провести ремонт вашего верного «друга», нужно знать ваш уровень знаний в области ремонта электроинструмента и был ли у вас опыт подобных мероприятий.

Когда вы узнали модель и марку вашей модели перфоратора – не поленитесь и воспользуйтесь поиском по нашему форуму, обсуждался ли ремонт вашей модели, ведь сейчас на рынке великое множество разнообразных моделей и их модификаций, что уже не сложно убедиться в разных особенностях их конструкций.

Например у некоторых моделей перфораторов Metabo – механизм переключения режимов настолько сложно собирается, что не каждый опытный механик в сервисе может собрать его с первого раза.

А например простой переключатель режимов перфоратора Makita HR2450 – если не знать как снять, можно повредить.
Если вы собрали информацию по вашему инструменту и осознаёте свои силы, то смело беритесь за диагностику для выявления неисправности.

Необходимый инструмент

Для этого у вас под рукой должны быть отвёртки с хвостовиками подходящими для винтов, или биты для аккумуляторного шуруповёрта, мультиметр для выявления электрической неисправности ротора, статора и выключателя.

Диагностика

Самый простой способ проверить исправность всей электрической части перфоратора, это включить в сеть. Если перфоратор включился, уже хорошо – значит кабель исправен. Если выключатель при нажатии на курок – регулирует обороты, тоже замечательно, значит и он исправно работает.

Далее смотрим на отсутствие кругового искрения на коллекторе ротора, если оно присутствует, то это может означать две вещи – или межветковый пробой на роторе или неисправность одной из обмоток статора(иногда при перегрузке инструмента и обе могут сгореть).
Если обнаружена неисправность ротора – разбираем перфоратор, для начала снимаем накладку рукоятки и осторожно вынимаем угольные щётки(частая ошибка новичков – щётки обламывают когда начинают разбирать сразу с откручивания мотора), после того как угольные щётки достали, можно откручивать крепёжные винты корпуса мотора.

После чего вынимаем аккуратно корпус мотора оставляя ротор в передней части перфоратора(редукторе). Обычно если на коллекторе ротора пробой между ламелями – он виден визуально и никакой мультиметр не нужен, однако бываю неисправности скрытые, которые можно выявить только при помощи прибора.
Для проверки ротора на пробой – нужно взять мультиметр выставить значение на 200 Ом, и осторожно проверять щупами каждые 2 соседние ламели.

Разница сопротивлений между ними допустима только для китайских перфораторов, если у ваш перфоратор немецкого или японского бренда, несмотря на то, что у многих сейчас производятся они тоже в Китае, но качество всё равно остаётся на уровне. То разницы сопротивлений не должно быть вообще.
Чаще всего когда пробой явный, то мультиметр при прозвоне может вообще не показать ничего – значит именно между этими ламелями и пробой.

Сразу скажу – забудьте о ремонте ротора и приобретите новый. Конечно многие могут возразить, мол можно же отдать на перемотку – но во первых не каждый перемотчик согласится на это, так как после перемотки ротора – его нужно ещё и правильно провести балансировку, а это не каждому дано, как собственно и перемотать.

На моей практике ещё ни разу перемотанный ротор не жил дольше нового. Возможно просто попадались не те перемотчики, но зачем мне гадать и искать причину, если проще поставить новую запасную часть и быть в ней на 100% уверенным.
И так далее – если с ротором у нас всё ок, то проверяем статор – тут всё ещё проще, смотрим куда выходят концы каждой из обмоток и проверяем отдельно их на разницу сопротивлений.

Если сопротивления в норме, то статор цел. Конечно никто не исключает при диагностике и визуальный осмотр. Так как бывают случаи например износа переднего подшипника ротора из-за чего ротор может «башмачить»(так называется обычно характер неисправности при котором ротор начинает задевать корпус статора).

Разборка редуктора перфоратора

Начинаем разбирать механическую часть, лучше всего зажать(слегка) корпус редуктора в тиски – это позволить удобно и безопасно разбирать редуктор, после чего начинайте разбирать патрон(если он имеет разборную конструкцию), у некоторых перфораторов патрон просто снимается на защёлках. После того как разобрали патрон, снимаете переключатель режимов.

Внимание: настоятельно советую перед ремонтом и разборкой любого электроинструмента ознакомится с его схемой и по возможности с
мануалом по ремонту, это позволит провести ремонт безопасно для вашего здоровья и кошелька.

Если вы уже сняли переключатель, аккуратно снимаете корпус редуктора и что мы видим ? Правильно редуктор весь в смазке и как правило в чёрной. Для того что бы правильно провести ремонт или диагностику перфоратора, желательно все запчасти промыть и прочистить.

Чистка запчастей

Промыть можно разными путями – есть специальные моющие растворы, например растворы для моек высокого давления, есть растворы регенерирующие(которые сами восстанавливают свою структуру, но ясное дело не вечно), плюсы этих растворов очевидны – они имеют не токсичный и приятный запах, высокие отмывающие свойства и безопасны для здоровья человека.

Однако есть и минусы – они очень дорогие и применяют их только сервисные центры. Есть и старые проверенные средства – промывка керосином, бензином и соляркой.
Но они все токсичны и вредны для человека, и после них на запчастях остаётся масляная плёнка, которую по хорошему ещё и нужно отмыть горячей водой.

На форуме есть отдельные темы как лучше помыть запчасти и чем, не забывайте пользоваться поиском.
Хорошо, с мойкой разобрались, что дальше ? А дальше когда все детали высохли и чистые, проверьте на износ шестерни, их зубья зацепления и шлицы муфт.

После чего резиновые уплотнительные кольца и износ бойка и цилиндра, а также износ подшипников скольжения и подшипников ротора.
У каждой модели перфоратора есть слабые места и места частого износа одних и тех-же уплотнительных колец, для того чтобы понять какие именно запчасти приобрести в магазине или ближайшем сервисе – тщательно изучите форум и вы найдёте ответы на все вопросы.
После того как приобрели необходимые запчасти и готовы собирать в обратном порядке – откройте ещё раз схему сборки и начинаете собирать.

Ну вот и всё. Желаю успешных и качественных ремонтов, а если будут сложности – наш форум и опытные пользователи ответят на все ваши вопросы.

как разобрать мотор? Как снять крыльчатку с электродвигателя? Как его проверить? Особенности моделей Poletron, Ametek и других

Пылесос уже давно является одним из наиболее верных и эффективных помощников человека в борьбе с пылью. Но, как и любая техника, пылесосы, будь то дорогие или дешевые, имеют свойство ломаться и выходить из строя.

Хуже всего, когда ломается мотор пылесоса вследствие неправильной эксплуатации или перепада напряжения. Поэтому следует разобраться, что это за деталь, как ее выбрать и как осуществить разборку при поломке.

Характеристики моторов

Если вы столкнулись с тем, что у вас поломался пылесос, то не следует сразу бежать сдавать его в мастерскую и платить баснословные деньги за ремонт. Можно попробовать вникнуть в данный вопрос и, возможно, осуществить самостоятельный ремонт или замену двигателя. Следует понимать, что это основная часть в любом современном пылесосе.

Чтобы заменить двигатель, придется обращать внимание на некоторые параметры.

• Внешний вид мотора. У различных производителей они могут отличаться.
• Мощность. Данный параметр определить и сравнить очень просто. На самом двигателе, как и на пылесосе, указывается эта информация. Важно понимать, что нас будет интересовать именно общая мощность, то есть обороты. Не следует путать с таким показателем, как мощность всасывания.
• Размеры. Данная характеристика также очень важна, так как может случиться, что купленная деталь просто не помещается в ваш старый пылесос. Замеры следует осуществлять самостоятельно. Сначала нужно измерить высоту всего устройства, исключая втулки, если они есть, а также подшипники. Следующим шагом будет измерение диаметра вентиляторной крыльчатки. А также нужно измерить ее высоту.
• Отверстие держателя мотора. Следует очень внимательно осмотреть эту часть.
• Наличие под крыльчаткой мотора так называемой юбочки.

Какие бывают?

Электродвигатель для пылесоса может иметь различные особенности. Например, если он неразборный, то представляет собой монолитную конструкцию, которую можно заменить только на точно такую же деталь. И пытаться разобрать его и починить бесполезно. Моторы могут называть универсальными. Но такого понятия, как универсальный двигатель, нет. И проблема не в характеристиках, а в физическом исполнении. Каждый производитель пылесосов дает им разные конструкционные особенности, и модель, которая подходит, к примеру, для пылесосов Supra, может оказаться неподходящей для пылесосов Philips как раз из-за физических особенностей.

Двигатели характеризуют как универсальные, если они могут работать как от постоянного, так и от переменного тока. В то же время во многих пылесосах устанавливают асинхронный двигатель. Его отличие от универсального двигателя состоит в том, что он будет работать исключительно от постоянного тока. А также электродвигатели различаются по наличию так называемого щеточно-коллекторного узла: они бывают безколлекторные и коллекторные. Эти решения могут различаться по количеству фаз. По данному параметру они бывают:

• однофазные;
• двухфазные;
• трехфазные.

Из этих трех категорий наиболее эффективным будет трехфазное решение. Оно потребляет чуть больше энергии, но прирост производительности стоит того. Главным их преимуществом будут более высокие показатели вакуумного всасывания. К тому же скорость вращения у 2-ступенчатого вакуумного мотора будет составлять 1–1,4 тыс. оборотов в минуту, что будет больше, чем у 3-ступенчатых аналогов. Это будет означать, что они изнашиваются быстрее, чем 3-ступенчатые решения.

Следует заметить, что двухступенчатые решения дешевле. Но они гораздо чаще ломаются. Затраты на их ремонт могут превышать по своей сумме стоимость пылесоса, оснащенного трехфазным двигателем.

Поэтому при покупке агрегата сравните стоимость устройства и сохранение денег в перспективе, простоту и надежность работы.

Бренды

Бренды, которые производят электродвигатели для пылесосов, можно разделить 2 категории. Первая – известные фирмы, которые также занимаются изготовлением самих пылесосов. То есть компании осуществляет полный цикл производства бытовой техники. Сюда следует отнести такие именитые бренды, как Beko, Bosch, Electrolux, Gorenje, LG, Moulinex, Philips, Rowenta, Samsung, Thomas, Zanussi, Zelmer. Все эти компании хорошо известны потребителю и в большинстве своем производят качественную продукцию, которая ломается не слишком часто, хорошо и эффективно работает и удобна в использовании.

Вторая категория производителей – это компании, которые не выпускают непосредственно пылесосы, но делают к ним различные комплектующие. Например, те же двигатели. Из таких производителей можно назвать AEG, Ametek, Domel, LPA, Ningbo, Sip Chinderson Motor, Poletron, SKL, Whicepart. Эти производители изготавливают продукцию под конкретные модели. Это значит, что подходящие аналоги двигателя для конкретного пылесоса будут зависеть от его марки.

Как выбрать?

Подобрать подходящий двигатель для пылесоса крайне важно, ведь неправильный подбор рано или поздно приведет к поломке устройства. Ряд производителей собственные двигатели не делают, а просто осуществляют сборку. Поэтому важно знать не название и модель, а именно физические параметры устройства. Кроме них, будут еще важны его тип и предназначение для того или иного вида уборки: сухой, влажной или поддерживает оба типа. Дело в том, что если в мотор, который предназначается для сухой уборки, попадет влага, то он попросту поломается.

А также важна будет мощность всасывания. Обычно производитель делает акцент на общую мощность. Она будет зависеть от целого ряда факторов:

• физических характеристик устройства;
• входного давления;
• производительности потоков воздуха, которая зависит от размера крыльчатки, количества вентиляторных ступеней, длины шланга, типа якоря;
• коэффициента полезной работы.

Кроме того, при подборе мотора пылесоса следует обратить внимание на категорию и метод корпусного крепления. Это важно потому, что одни модели могут иметь специальные пазы и защелки, другие – кольца и прокладки уплотнения, а некоторые универсальные решения крепятся к корпусу при помощи болтов, по причине чего следует брать в расчет угол отверстий крепежа относительно коллекторно-щеточного узла устройства.

Самым надежным способом будет подбор мотора либо по образцу, либо по коду запчасти производителя.

Тонкости эксплуатации

На пылесосы с каждым годом ложится все больше нагрузки в вопросе уборки помещений. И даже продукция известных брендов не всегда справляется с поставленной задачей. Попробуем разобраться в некоторых тонкостях эксплуатации, чтобы понять, почему прибор выходит из строя. Следует сказать, что ротор электрического двигателя пылесоса вращается со скоростью около 35 тыс. оборотов в минуту. Это одна из наиболее важных частей двигателя, что приводит его в движение. Столь серьезный объем работы создает довольно большую нагрузку на группу подшипников и наименьшую нагрузку на статорную обмотку.

В электромоторах пылесосов существуют надежные подшипники. По техрегламентам, наработка данной части должна быть не более 1 тыс. рабочих часов. Кроме того, важным аспектом для современных электродвигателей является охлаждение щеточно-коллекторной части, а также всего устройства в целом. Если дополнительную систему охлаждения не организовать, то перегрев устройства случается уже через 20 минут после начала его применения. А благодаря дополнительным механизмам охлаждения порог перегрева возрастет в 5 раз.

А также следует понимать, что в обычных электромоторах, которые устанавливаются на пылесосы сегодня, охлаждение осуществляется благодаря воздушным потокам, проходящим через мотор. Поэтому чистота фильтров – важный залог успешной работы. Чем они более засорены, тем сложнее воздушным массам проходить через отверстия, и тем больше повышается нагрузка на мотор. Кстати, одним из предохранителей от перегрева является возможность управлять скоростью оборотов двигателя и, как следствие, мощностью всасывания устройства.

Чтобы проверить, есть ли перегрев, достаточно просто включить прибор в розетку и осуществлять уборку на различных режимах. Часто именно так и осуществляется проверка возможностей двигателя и засоренности фильтров, чтобы не разбирать устройство.

Если устройство отключается, следует проверить фильтры и очистить их. Чем бережнее владелец техники относится к технике, тем дольше она прослужит.

Как разобрать?

Если вы слышите посторонние шумы, или устройство работает некорректно, мотор для проверки надо разобрать. Для разборки потребуется иметь под рукой:

• небольшие тиски;
• ножовку;
• напильник;
• набор отверток;
• гаечные ключи;
• деревянные брусочки;
• плоскогубцы.

Разбор проводится пошагово.

• Сначала при помощи отвертки откручиваем болты, а также зажимы пружинного типа на контактных щетках и щеткодержателях.
• Снимаем кожух, защищающий крыльчатку, постукивая молотком по корпусу и подшипникам. Лучше осуществлять это через бруски.
• Теперь требуется снять крыльчатку. Сначала нужно открутить гайку крыльчатки. Для этого нужно застопорить ротор, чтобы оставить без повреждений обмотку и якорь электромотора, располагающегося в задней части. Это можно сделать, плотно прижав его через дырки по бокам корпуса двигателя, где вставлены щетки. Осуществить это можно при помощи небольших брусков из дерева. Их вставляют в дырки и плотно прижимают к якорю.

Если гайка по каким-то причинам не откручивается, то ее следует разогреть для расплавления герметика, держащего ее на резьбе. Можно использовать небольшую горелку, чтобы не была повреждена пластмасса, из которой выполнена крыльчатка.

Теперь все детали мотора без труда снимаются при помощи самых простых отверток. Двигатель разобран, и мы имеем возможность понять, в чем состоит поломка.

О том, как разобрать двигатель пылесоса, смотрите в следующем видео.

Как разобрать двигатель пылесоса в домашних условиях?

Любой мастер когда-нибудь впервые сталкивался с ситуацией, когда добравшись до двигателя пылесоса, он никак не мог понять, как его разобрать. А дело всё в том, что единственная видимая гайка, удерживающая всю конструкцию в сборе, не только плотно «сидит» на очень стойком герметике, но ещё и вращается вместе с ротором двигателя!

Ни в коем случае, не пытайтесь застопорить ротор или якорь электродвигателя от прокручивания отвёрткой или другим металлическим предметом, чтобы открутить гайку. Вы можете повредить обмотку двигателя, которую самостоятельно уже не почините.

У каждого мастера имеется свой «фирменный» способ её безопасного отвинчивания. Мы рассмотрим здесь самый простой из них, для которого требуется минимум инструментов из домашней коллекции «на все случаи жизни».

Инструменты и расходные материалы



• Набор отвёрток;
• Плоскогубцы;
• Гаечный ключ торцовый или рожковый на 12 мм;
• Слесарные тиски;
• Ножовка по металлу;
• Круглый напильник;
• Два деревянных брусочка (~1см x 4см).

Хотя конструкция двигателей пылесосов от разных производителей примерно одинаковая, некоторые их детали могут отличаться размерами. Поэтому подбирайте нужный инструмент по ситуации.

Порядок разборки

Сначала нужно подготовить двигатель к откручиванию злополучной гайки, для чего нужно выкрутить его щётки сзади и снять кожух, прикрывающий крыльчатку электродвигателя спереди.

Иногда кожух просто плотно сидит на корпусе двигателя и чтобы его снять, нужно плоскогубцами слегка отогнуть в стороны его края по всей окружности, а затем подцепить отвёрткой и отжать.

Чтобы открутить гайку, нам необходимо чем-нибудь застопорить ротор, но сделать это нужно так, чтобы не повредить обмотку и якорь электродвигателя, расположенный в задней части. Для этого нам нужно как-нибудь его плотно зажать через отверстия с боков корпуса двигателя, в которые были вставлены щётки.

Сделать это можно с помощью небольших деревянных брусочков, которые можно вставить в боковые отверстия щёток двигателя, а затем плотно прижать к якорю каким-нибудь подходящим инструментом – слесарными тисками, например.

Для этого нам подойдут брусочки, длиной примерно 4 см и шириной около 1 см. Их размеры подгоняйте сами с таким расчётом, чтобы они пролезали в отверстия, упирались в якорь и при этом их концы выступали наружу с небольшим запасом – так, чтобы их можно было зажать в тиски. А чтобы они плотно сжимали ротор и не соскакивали с него при сжатии, их концы нужно немного подпилить круглым напильником.

Затем вставляем подготовленные бруски в отверстия электродвигателя выпиленными концами внутрь и плотно прижимаем их к якорю слесарными тисками, чтобы зафиксировать его от прокручивания при отвинчивании гайки с другого конца ротора.

Теперь, когда ротор двигателя застопорен, можно взять гаечный ключ или ключ с подходящей торцевой насадкой и без труда выкрутить «проблемную» гайку, доставившую нам столько лишних хлопот.

В случае если гайка упирается и не хочет поддаваться, её нужно разогреть, чтобы расплавить герметик, удерживающий её на резьбе. Сделать это нужно «точечным» нагревом с помощью небольшой горелки, чтобы не повредить пластмассу крыльчатки.

После этого все остальные детали двигателя снимаются без труда с помощью обычных отвёрток. И мы можем посмотреть, в чём состоит неисправность или что вызывает подозрительный шум во время работы электродвигателя.

Возможные неисправности

1. Смещение крыльчатки.
2. Ослабление или выпадение винтов крепления.
3. Износ подшипников ротора.
4. Износ электрических щёток.
5. Повреждение обмотки двигателя.
6. Сильное загрязнение.

Почти все эти неисправности можно устранить в домашних условиях, при наличии смекалки и необходимых деталей на замену. Трудности у вас могут возникнуть только при замене износившихся подшипников, так как для этого необходим специальный съёмник. И при этом нужно постараться не повредить вал электродвигателя в торцевой части с резьбой.

Ну, а если повреждена обмотка электродвигателя или его якорь, тот тут мы вообще бессильны что-либо сделать, кроме как просто заменить его целиком на аналогичный от другого пылесоса.

Вывод

Описанный выше способ разборки двигателя пылесоса – далеко не единственный. Каждый мастер придумывает свой, в зависимости от наличия у него тех или иных инструментов под рукой в данный момент. Главное, не паниковать и попытаться решить проблему, не испортив при этом двигатель окончательно.

Научившись разбирать и ремонтировать пылесос, вы сумеете с легкостью собрать его своими руками из подручных материалов.



Ремонт двигателя на пылесос Самсунг и 3 способа открутить гайку крепления якоря

Мотор – сердце техники, от его правильного функционирования зависит правильная и безопасная работа всего аппарата в целом. Если у вас сломался пылесос, и вы подозреваете, что вам необходимо осмотреть и, возможно, самостоятельно отремонтировать его, читайте, как разобрать двигатель пылесоса Samsung.

Устройство двигателя пылесоса

Прежде чем приступить к ремонту, разберемся в основах и немного изучим «матчасть», чтобы не напортачить и не испортить все окончательно.

На пылесосе стоит обычный электродвигатель переменного тока, работающий от 220 вольт. Состоит из статора, прикрепленного жестко к корпусу, и ротора, который вращается относительно него и преобразует электрическую энергию (ток из розетки) в механическую. Эта энергия вращает вал двигателя и заставляет работать подключенный механизм, всасывающий воздух.

Ротор вращается благодаря электромагнитной индукции, которая возникает под действием переменного тока в обмотках. Рабочий механизм состоит из крыльчатки, которая при вращении создает поток воздуха, направленный в фильтрующую систему агрегата.

С обычным мешком

Обычный мешок пропускает воздух, но задерживает и накапливает в себе накопившуюся пыль и грязь — то есть является и пылесборником, и фильтром (возможно, даже единственным в модели). Это наиболее распространенная технология очистки воздуха — её можно встретить и в дешевых моделях, и в приборах для профессиональных уборщиков. Именно устройства с мешком одними из первых начали производить для бытового использования.

Достоинства: просто, надежно, недорого. Недостатки: при наполнении мешка уменьшается мощность всасывания, неудобно извлекать пыль.

С аквафильтром

Такой пылесос вначале всасывает воздух с пылью и грязью, затем пропускает его через аквафильтр — резервуар с водой. В этом резервуаре частички грязи и пыли связываются с жидкостью и оседают в емкости, а чистый воздух выбрасывается наружу. Пылесборник нужно наполнять водой до определенного уровня, а затем промывать после каждой уборки. В отличие от моющих марок, не имеет специального распылительного насоса и более приемлем по цене.

Достоинства: качественная очистка воздуха от пыли, увлажнение воздуха в процессе уборки, позволяет собирать воду с поверхностей (удобно при влажной уборке). Недостатки: слишком большие, тяжёлые и неповоротливые; нужно много места для хранения. Вес может достигать примерно 10 кг. Требуют много ухода и обслуживания.

Система «циклон»

Пылесосы такой системы называются «циклон», потому что при всасывании воздуха создают небольшое завихрение-«циклон». Поток воздуха отбрасывает частицы пыли и мусора на стенки цилиндрического пылесборника, а чистый воздух выходит через центральное отверстие. Затем воздух проходит дополнительную очистку через обычный бумажный фильтр или специальный сменный фильтр HEPA, установленный на задней части в виде кассеты. Пыль и грязь при этом накапливаются в самой циклонной камере. Когда она наполняется и перестает выполнять свои функции, то ее легко вытащить и опорожнить в мусорное ведро.

Достоинства: недорогие, функциональные, лучшие по параметрам цена-качество. Недостатки: плохо убирают лёгкий мусор — шерсть и пух животных, волосы, нитки. «Бьются» небольшими зарядами статического электричества, которое образуется при вращении. Работа зависит от стабильности потока воздуха: при очистке дивана или занавесок его поступление резко снижается, мусор вылетает на фильтр и загрязняет кассету. Компактные модели не подойдут для тщательной уборки, а полноценные потребляют много электричества. Шумят больше, чем другие модели.

Вариант 2: фиксация якоря шнурком

Через отверстия от снятого щеточного механизма на мертвую петлю вокруг коллекторных пластин завязывается шнурок. Его свободный конец фиксируют на жестком предмете, например, рукоятке молотка.

Шнур прочно удерживает вал, не дает ему проворачиваться от усилия ключа, приложенного к гайке.

Вариант 3: удержание в тисках

По габаритам прорези в статоре для щеточного механизма вырезают из дерева две колодки. Одна из поверхностей вытачивается дугой для плотного охвата коллекторных пластин.

Через вставленный в двигатель колодки якорь надежно зажимают в тисках.

Далее устанавливают накидной ключ и выкручивают гайку.

Все три способа позволяют надежно открутить гайку на крыльчатке и выполнить дальнейший ремонт пылесоса. Я их проверил на пылесосе Самсунг и подробно описал статьей на своем сайте. Приглашаю прочитать. Там же можете найти информацию по дефектам и ремонту обмоток, замене подшипников.

Можете задавать вопросы в комментариях, я на них отвечу.

Если считаете материал полезным, то укажите на это положением пальца или поделитесь с друзьями в соц сетях через спец кнопки.

Я пишу специально для вас. Подписывайтесь на мой канал. Здесь только проверенная мной информация.

Источник

Пошаговая последовательность разборки

Здесь расскажем, как добраться до двигателя пылесоса, и рассмотрим процесс разборки более подробно.

Отсоединяем шланг и разбираем корпус

Как правило, необходимо длинной крестовой отверткой открутить четыре болта, скрепляющих две половинки корпуса. Иногда придется удалить некоторые накладные элементы, например, турбину. Главное — ничего не повредить и открутить все болты до того, как разъединить части корпуса.

Снимаем мотор

Перед тем, как извлечь мотор, отключаем клеммы питания и другую электронику.

Снимаем крышку двигателя

Крышка завальцована швом по всему периметру. Чтобы снять ее, аккуратно отожмите шов плоскогубцами. Под воздействием легких ударов крышка должна отделиться от основного корпуса.

Вытаскиваем щетки, открутив прижимающие винтики

Как правило, щетки прижаты к ротору небольшими пружинками — если открутить зажимы, пружины могут вылететь в неизвестном направлении.

Проверьте угольные щетки на износ: они должны равномерно и плотно прилегать к коллектору электродвигателя и иметь достаточную толщину. Толщину необходимо сравнить с глубиной пазов, в которые они вставляются на двигателе, предварительно измерив ее штангенциркулем.

Некоторые моторы не имеют щеток вовсе: это бесщеточные моторчики с асинхронным двигателем и короткозамкнутым ротором. Встречаются они редко, но если вы не нашли щеток на вашем пылесосе, не удивляйтесь и продолжайте разборку.

Откручиваем гайку крепления ротора

Чтобы открутить крепление, сначала обработайте его жидкостью WD-40 или подобной. Затем сделайте зажимные бруски на месте щеток, чтобы коллектор (часть двигателя между ними) не проворачивалась при раскрутке. Размер и форма — такие же, как у щеток, но немного длиннее, чтобы бруски выступали из корпуса.

Зажмите коллектор брусками, используя тиски или струбцину. После этого гайка легко раскрутится гаечным ключом по часовой стрелке.

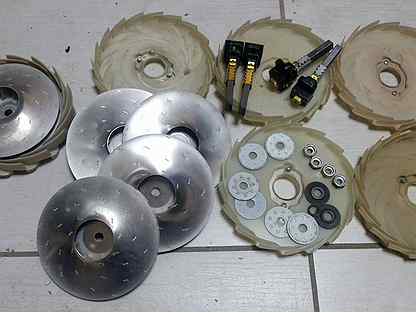

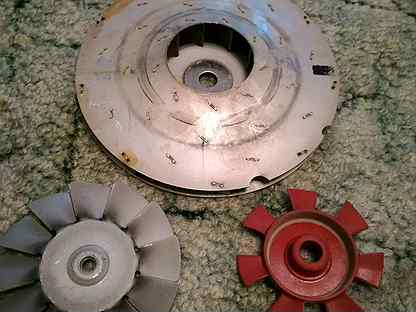

Разбираем колесо воздушного насоса

Процедура сильно зависит от марки модели и, как правило, не вызывает трудностей. Основная задача — освободить рабочий вал электродвигателя. Внимательно смотрите, как насажен рабочий инструмент на вал, не имеет ли он дополнительных креплений в виде шурупов или шплинтов. Аккуратно все удалите и снимайте. Как правило, на валу вместе с колесом присутствуют фрикционные шайбы, которые тоже нужно обработать WD-40.

Внимательно осматриваем ротор, статор и подшипники на предмет повреждений

Если подшипники изношены, из-за вибрации часто откручиваются крепления направляющих. Проверьте — если все в порядке, идем дальше. Если вышел из строя подшипник — не пытайтесь его отремонтировать: несите в ремонт или замените на новый. В специализированных магазинах продавцы 100% найдут аналог, главное не выкидывайте развалившуюся деталь.

Возможно, повреждены обмотки или их изоляция — видно потертости или обгоревший изоляционный лак. В идеале бы – прозвонить обмотку мультиметром (об этом чуть ниже).

Разбирайте двигатель дальше так, чтобы якорь можно было сдать на перемотку. Если с обмотками все в порядке и сломался только подшипник, попробуйте собрать устройство и включить его уже после замены подшипника.

Если на обмотке нет явных следов гари, возможно, она цела и необходимости перемотки нет. Но при наличии потертостей с металлическим блеском меди лучше перестраховаться.

Если повреждены подшипники: как снять

По-хорошему здесь необходим специальный съемник, но обоймы подшипников можно снять с вала и с помощью отвертки и молотка. Главное — делать все аккуратно и не торопиться: удары по обоймам подшипников не должны быть слишком жесткими.

Если повреждены обмотки: как разобрать якорь

Чтобы разобрать якорь, необходимо перемотать двигатель. Сделать перемотку в домашних условиях очень сложно, так что рекомендуем сдать деталь профессионалам.

Подытожим инструкцию еще одним примером на видео:

Ремонт пылесоса Самсунг: как открутить гайку на крыльчатке

Высокоскоростной коллекторный двигатель имеет две конструктивные особенности, которые необходимо учитывать при его разборке:
1. Щеточный механизм пружинами на корпусе плотно прижимается к коллекторным пластинам ротора.

2. Сам ротор вращается в подшипниках статора и удерживается через накидную гайку крепления крыльчатки с левой резьбой.

Упрощенно эти особенности показаны на картинке.

Для разборки двигателя необходимо выполнить два последовательных действия:

1. Разобрать крепление щеточного механизма, полностью извлечь щетки.

2. Открутить гайку на крыльчатке.

Первый пункт обычно не вызывает затруднений: достаточно воспользоваться простой отверткой.

Второе же действие связано с определёнными трудностями:

· гайка несколько утоплена в корпусе крыльчатки, самозатянута при вращении;

· на валу выполнена левая резьба и отсутствует прорезь для фиксации отвертки, которая раньше была на всех советских пылесосах.

Для решения этой задачи предлагаю воспользоваться одной из трех технических схем.

Не рекомендуем делать самостоятельно

У вас не получится:

• самостоятельно перемотать якорь,
• восстановить рассыпавшиеся или разбитые подшипники с помощью «чудо-смазок»,
• отремонтировать электронную «начинку» прибора.

«Кустарная» обработка не поможет устранить неисправность и продлить жизнь пылесоса надолго: двигатели вращаются с частотой около 50 тысяч оборотов в минуту. Воздержитесь от таких переделок и несите прибор в центр.

Чтобы вдохновиться, посмотрите пару профессиональных разборов пылесосов:

Немного про электронику

На фирменных, дорогих электродвигателях устанавливают термопредохранители, чтобы пылесос не устроил пожар. При сильной нагрузке, например, при заклинивании подшипника, начинается сильных нагрев мотора. Это может привести к пожару, но термопредохранитель размыкает сеть, останавливая вращение и перегрев.

Если техника начинает внезапно отключаться при работе, это первый звоночек: пора разбираться, что же не так.

Напоследок расскажем, во что именно не стоит лезть. Электроника в пылесосе сводится в основном к питанию двигателя, который может быть подсоединен к сети обычными клеммами через кнопку включения. В некоторых моделях есть контроль мощности (переключатель или диммер на корпусе), включающий дополнительный регулировочный резистор переменного сопротивления — он ограничивает ток, потребляемый двигателем. Возможно также присутствие электронного датчика наполнения, датчики контроля вращения (энкодеры), подсветки кнопки питания и других опций.

Сложность ремонта в зависимости от вида поломки

Сложность ремонта зависит от типа неисправностей.

Поломки по электрической части	Поломки по механической части
разорвался шнур в основании вилки	Например, неисправность подшипника. Чаще всего такие поломки возникают в результате не очень аккуратного обращения с пылесосом, например, если его уронили, наступили на шланг и так далее. Такие поломки видны невооруженным глазом, устранить их легко – нужно просто заменить детали на новые.
неисправность выключателя
разрыв шнура по длине
сгорел фильтр или конденсатор
разорвалась обмотка ротора или статора
перегорела обмотка

Ремонтировать по электрической части легко. Зачастую необходимо лишь заменить перечисленные детали. Важно понимать, что следует приобретать лишь качественные лицензионные детали. На этом экономить нельзя, иначе ситуация повторится или осложнится. Если произошла перемотка статора или ротора электрического двигателя, необходимо учитывать несколько моментов:

• сечение провода из меди;
• число витков провода из меди.

В этом случае лучше произвести замену электродвигателя. Увидеть электрические поломки нелегко, возможно, понадобится время. При ремонте пылесоса важно помнить, что между двигателем для пылесоса самсунг 1600w и 1800w есть разница, что может повлиять на то, какой вид ремонта.

Если причину поломки сложно определить после первичного осмотра или она слишком сложная, то лучше обратиться к специалисту. Особенно это относится к тем моментам, когда проблема касается двигателей.

Как разобрать мотор от пылесоса самсунг

Стало это чудо по прошествии 4х лет перегреваться и самопроизвольно вырубаться. Фильтры менял мыл и чистил. Но как-то мы им воду литра полтора засосали))) Из него даже сзади фонтан стал быть черный))) Он проработал верой правдой после этого еще год… И вот пришло время его чистить! набравшись мужества я его раскрутил:

Вынул контейнер для пыли и взял в руки отвертку:

Снял крышку и увидел «Мозги». Их тут если не принимать в расчет трансформатор — совсем не густо, чего нельзя сказать о кол-ве пыли…

Отрубаем клеммы проводов и тянем крышку вверх!

Снял крышку видим проводки и кожух мотора

К счастью записывать откуда и какой длинны болтик я открытил не пришлось. ЧУДО они все одинаковые!

Внутри видим белый кожух роторного мотора

На фото в нижней части совершенно бесполезные какие-то херовины. Круглая черненькая на пружинке и кнопка размыкания тока… ничем не нажимаемая!

Снизу видим отверстие для всасывания воздуха. Как я понял мотор пропускает воздух через себя!

Это мотор в запаянном, засварином и зажатом кожухе. Судя по всему НЕ разборный

Чаша. В разобронном виде кожух мотора

Шасси пылесоса — дно

Кусок трубы для шланга с контактами (ручка с управлением)

Смотанный кабель. на пружинке)))) — Подтянул ее.

Слева радиаторная пластина выключения при перегреве. Будет вырубаться — достанет меня оторву ее к ебеням. Скорее всего датчик перегрева ГЛЮЧИТ! а перегрева НЕТ! Свето-диод который должен сигнализировать о заполнении контейнера пылью -никогда не светился. на лицо какое-то пофигистиное отношение к продуманности устр-ва…

Мотор, щетки сопротивление какоето или что это? я хз

Вид снизу. Внутри турбина с лопостями.

Выпотрошил ему кишки

Если ваш пылесос Samsung во время своей работы начал издавать странные, нехарактерные для него, звуки или плохо всасывает мусор во время уборки, то это сигнал к тому, что его следует разобрать и как минимум почистить. Как разобрать пылесос Самсунг правильно, без плачевных для техники и его хозяина последствий, мы и поговорим в этой статье.

Инструменты для разборки

Чтобы разобрать прибор быстро и без поломок, необходимо заранее подготовить инструменты, с помощью которых вы и совершите процесс. Для этого вам понадобятся:

• Плоскогубцы.
• Отвертка для малых шурупов.
• Отвертка для больших шурупов.
• Отвертка с плоским шлицем.
• Жидкость для смазки (может понадобиться для смазки двигателя).

Важно! Перед тем как начать любые разборочные действия с бытовым агрегатом, обязательно следует отключить пылесос от электропитания.

Как разобрать пылесос Samsung?

1. В первую очередь отсоедините шланг от корпуса — эта деталь вам не понадобится и будет только мешать в последующих действиях.
2. Снимите контейнер для сбора мусора.
3. Извлеките основной и задний фильтры.

Важно! Контейнер для мусора и фильтр следует обязательно промыть под проточной водой.

1. С помощью крестовой отвертки выкрутите все болты, находящиеся под кассетным контейнером.
2. Аккуратно приподнимите корпус, начиная с его передней части, и плавным движением, направленным вверх, снимите его с конструкции пылесоса.

Важно! Обратите внимание на наличие пыли на внутренней части корпуса и двигателе. Если она есть, то удалите пыль с помощью сухой тряпки и кисточки.

Пошаговая инструкция по разборке пылесоса Samsung

Разборка бывает полной и частичной. Для очищения фильтров хватит и частичного вмешательства, а вот замена сломанных деталей потребует основательного подхода. На первом этапе проводится диагностика – присмотритесь к устройству, чтобы выявить странности в его функционировании. Лишь после этого начинается полная разборка пылесоса “Самсунг”. Вас должны насторожить следующие признаки:

1. Шипение и гудение.
2. Прерывистые звуки.
3. Запах горелой проводки.
4. “Плевки” пылью.
5. Слабая или отсутствующая тяга.

Специальные знания для ремонтных работ вам не нужны, зато потребуется обширный набор инструментов. Прежде всего запаситесь шлицевой и фигурной отвертками для выкручивания саморезов с болтами. Пластиковые короба и крышки снимаются вручную, но в некоторых случаях вам необходимо добраться до цифровой платы и электродвигателя. Для этого приготовьте:

• тиски;
• шило;
• плоскогубцы;
• наждачку;
• напильник;
• строительный нож;
• провода и разъемы.

Как разобрать в пылесосе Samsung двигатель?

Иногда приходиться разбирать не только корпус пылеуборочного устройства, но и “сердце” пылесоса, чтобы понять причину нарушений работы прибора или поломки. Это также можно сделать самостоятельно, оперируя все теми же инструментами.

Важно! Чтобы не потерять винтики, их сразу же после разъединения деталей можно закрутить в те же разъемы. Тогда вы будете точно знать, где какой болт находился изначально.

Порядок действий:

1. Выкрутите болты мотора, расположенные на верхней части.
2. Снять устройство можно, только полностью освободив его от проводов, закрепленных по периметру. Для этого аккуратно отсоедините разъемы.

Важно! Перед тем, как разобрать пылесос Самсунг и снять двигатель с общей конструкции убедитесь, что техника в неактивном состоянии, все разъемы отсоединены, а провода не запутались в отдельных частях устройства, которые выступают.

1. Отсоедините резиновое уплотнительное кольцо, которое находится на нижней части мотора и закреплено болтами.

Важно! В процессе разборки всегда следите за наличием пыли на деталях и обязательно удаляйте ее при необходимости.

1. Обратите внимание на то, что корпус двигателя состоит из двух половин. Чтобы его разобрать, воспользуйтесь отверткой с плоским шлицем. Аккуратно вставив отвертку в просвет, необходимо медленно пройтись по периметру, поддевая верхнюю половину. После таких манипуляций можно извлекать сам мотор, который находится в пластмассовом контейнере небольшого размера.
2. Подобным способом с помощью отвертки с плоским шлицем снимите крышку мотора.
3. Воспользовавшись торцевой головкой, отсоедините турбину.
4. Открутите два винта и расположенные на торцах винты на щетках.
5. Теперь остается последний шаг – снять якорь с двигателя.

Важно! Сборку пылесоса и двигателя после очистки следует проводить в обратной последовательности.

Серьезные поломки пылесосов Самсунг

Ремонт серьезных дефектов, как правило, требует вмешательства сертифицированных мастеров. Однако и здесь некоторые из неисправностей доступны для ремонта своими руками. Например, заменить поврежденный сетевой выключатель владелец вполне может сам.

№1 — кнопка включения и питающий кабель

Неисправность сетевого выключателя не дает включить аппарат в работу либо при включении нет фиксации рабочего режима. В первом случае реакция при активации кнопки нулевая.

Во втором случае пылесос запускается при нажатой клавише, но сразу отключается, стоит пользователю отпустить кнопку.

Работоспособность сетевого выключателя легко проверить тестером – прибором электромеханика. Нерабочая кнопка не создаёт контакта между клеммами в любом положении.

Кнопка с нарушением фиксации создает контакт только в нажатом положении. Подключением щупов тестера на клеммы кнопки можно проверить работоспособность всех положений.

Наряду с коммутацией сети неисправным может быть также питающий кабель пылесоса. Проверяется сетевой шнур тем же тестером.

Проверка сетевого шнура предполагает также тестирование розеток питания, которыми владелец пользуется, включая пылесос в работу.

№2 — регулятор мощности всасывания воздуха

Модулем регуляции мощности всасывания комплектуются многие модели Samsung. По сути, этот модуль является регулятором частоты вращения вала электродвигателя, установленного внутри пылесоса. Модуль представляет собой электронную схему (относительно несложную) на базе тиристоров.

Неисправность модуля — обычно выход из строя тиристора — влечет за собой либо невозможность запустить пылесос, либо полное отсутствие возможности регулировать производительность аппарата. В любом случае требуется разборка пылесоса, демонтаж модуля регуляции и замена компонентов, вышедших из строя.

Здесь достаточно проблематично работать своими руками без наличия определенных навыков, например, умения отличать резистор от конденсатора или умения держать в руках паяльник. Однако при желании эти качества электронщика несложно освоить.

№3 — электродвигатель бытового пылесоса

Сложной неисправностью, конечно же, считается выход из строя электродвигателя пылесоса. Как правило, в составе конструкций современной бытовой техники, выпускаемой под маркой Samsung, используются двигатели осевого типа, частота вращения которых достигает 20000 об/мин.

Вращение с такой высокой частотой сопровождается значительными нагрузками на опорные подшипники. Поэтому одной из частых неисправностей пылесосов Samsung является дефект подшипников. Что обычно сопровождается повышенным шумом работы аппарата, иногда очень сильным.

Работа по замене подшипников пылесоса своими руками отличается сложностями, но вполне выполнима. Однако изначально придется разобрать все содержимое конструкции уборочной техники, чтобы добраться до мотора.

Конечно же, в процессе разборки пылесоса рекомендуется фиксировать последовательность установки деталей, записывая на бумаге, или можно фотографировать на смартфон.

На демонтированном двигателе потребуется снять контактные щетки и кожух крыльчатки. Этот процесс относительно несложный.

Контактные щетки, как правило, крепятся одним винтом и легко вынимаются из установочных ниш. На кожухе крыльчатки (внешняя половина) нужно аккуратно отогнуть четыре точки вальцовки и применяя некоторое усилие, стянуть кожух.

Самый сложный процесс – отвинчивание гайки, которой на валу двигателя закреплена крыльчатка.

Умельцы, имеющие опыт в выполнении ремонта пылесосов, применяют для этих целей разные способы:

• зажимают коллектор двигателя деревянными чурками;
• наматывают на коллектор изолированный провод;
• пропиливают паз по торцу вала.

В итоге крыльчатку удаётся снять. Дальше – «дело техники» — вынимается тяговым усилием вал, и меняются дефектные подшипники. Затем сборка в обратном порядке.

Электрические дефекты двигателей – обрыв, межвитковое замыкание обмотки, прожог коллектора – явления относительно редкие, но тоже имеют место. В таких случаях обычно электродвигатель меняется на другой (новый) экземпляр.

Несколько слов об очистке прибора для удаления пыли и мусора:

• Очистку деталей пылеуборочного прибора Samsung производят в основном с помощью мягкой кисточки и сухой тряпки.

Важно! Можно использовать для этих целей сухую малярную кисть.

• Некоторые элементы, такие как пластиковый корпус, фильтры, контейнер для мусора можно обрабатывать мыльным раствором и чистой проточной водой.

Важно! После контакта с водой обязательно тщательно высушите все элементы перед тем, как установить их на свое место.

Как видите, разобрать пылесос Samsung не представляет особой сложности. Главное обнаружить все соединительные болты и открутить их, иначе вы рискуете повредить пластиковые элементы. Но иногда все же не стоит заниматься самостоятельным ремонтом или очисткой пылеуборочного агрегата, а обратиться за помощью к специалисту. Тогда вам точно правильно разберут и соберут прибор и качественно его почистят.

Как разобрать пылесос?

Если вы задумали разобрать пылесос, скорее всего, вас беспокоит шум двигателя или же поломка какой-либо части пылесоса. Далее мы рассмотрим, как разобрать пылесос, что для этого понадобится и как действовать, чтобы не повредить внутренние части пылесоса.

Разборку будем рассматривать на примере модели пылесоса Samsung 1600W.

Порядок разборки пылесоса

Для того чтобы разобрать пылесос, вам понадобятся следующие инструменты:

• отвертка для малых шурупов;
• отвертка для больших шурупов;
• плоскогубцы;
• смазочная жидкость (на тот случай, если вам нужно смазать двигатель).

Помните о мерах безопасности — обязательно отключите пылесос от электропитания, выдернув вилку шнура из розетки! После того как вы подготовили необходимые материалы и обесточили прибор, можете приступить непосредственно к разбору пылесоса. Итак:

1. Для начала снимите контейнер для сбора мусора.
2. Извлеките фильтр, также снимите задний фильтр.
3. Возьмите крестовую отвертку и выкрутите все болты, которые находятся под кассетным контейнером.
4. Начиная с передней части, аккуратно приподнимите корпус пылесоса и плавным движением вверх снимите его с общей конструкции.
5. Обратите внимание, нет ли на двигателе и внутренней части корпуса пыли. Если она есть, то рекомендуем ее удалить с помощью кисточки и сухой тряпки.

Как разобрать двигатель

1. Прежде всего, вам понадобится выкрутить болты двигателя, которые расположены на верхней части.
2. Чтобы снять двигатель, нужно освободить его от проводов, которые закреплены по периметру. Аккуратно отсоедините разъемы и снимите двигатель с общей конструкции. Обратите внимание, что провода также отходят от катушки и соединены с помощью разъемов с проводами, закрепленными к двигателю. Перед тем как снимать двигатель, проследите, чтобы все разъемы были отсоединены, а провода не запутались в отдельных выпирающих частях двигателя.
3. Снова обратите внимание, нет ли пыли. Удалите ее при необходимости.
4. Теперь вам нужно отсоединить уплотнительное резиновое кольцо, которое закреплено с помощью болтов на нижней части двигателя.
5. Чтобы разобрать корпус двигателя, воспользуйтесь отверткой с плоским шлицем.
6. Обратите внимание, что корпус двигателя разделен на две половины.
7. Аккуратно вставьте отвертку в просвет и, пройдясь по периметру, поддевайте верхнюю половину. Теперь вы сможете извлечь непосредственно сам двигатель, который закреплен в небольшом пластмассовом контейнере.
8. Чтобы разобрать двигатель, нужно опять же воспользоваться отверткой с плоским шлицем. Положите его на плоскую поверхность крышкой вниз и обратите внимание на завальцовки.
9. Найдите просвет и вставьте отвертку, аккуратно поддев основную часть двигателя.
10. Сняв крышку, вам остается лишь отсоединить турбину, воспользовавшись торцевой головкой.
11. После этого открутите два винта и винты на щетках, которые расположены на торцах.
12. Наконец, снимите якорь из двигателя.

Разбор пылесоса закончен.

Человек очень быстро привыкает к хорошему, поэтому тот, кто хоть раз пробовал воспользоваться пылесосом, вряд ли захочет вновь взяться за веник. Однако, как и всякая техника, пылесосы имеют свойство ломаться в самый неподходящий момент. Не каждая хозяйка способна в одиночку устранить неисправности пылесоса «Самсунг», LG, «Филлипс» или других марок. Тем не менее бывают поломки, которые можно устранить и самостоятельно, не прибегая к помощи специалистов.

Особенности разборки пылесоса

Первая рекомендация: если ранее вы не занимались ремонтом подобных устройств, возможно, ремонт вашей техники стоит доверить мастерам. Внешние фильтры снимаются и чистятся без проблем, но сам корпус разобрать и, тем более, собрать самостоятельно может не каждый.

Как самостоятельно почистить кондиционер Самсунг

Если же вы решились произвести ремонт самостоятельно, вам понадобятся специальные инструменты, такие как плоская и крестовая отвертки, плоскогубцы и наждачная бумага. Фиксируйте каждый шаг при помощи фото или видео – это поможет вам в дальнейшем правильно собрать устройство без лишних или недостающих деталей.

Диагностика

Прежде чем взяться за ремонт пылесоса «Самсунг» своими руками, нужно постараться определить, что же именно там сломалось. Правильная диагностика является очень важной, ведь от этого напрямую зависит скорость и стоимость ремонта. Конструкция пылесоса достаточно проста, поэтому, прежде чем платить деньги мастеру, можно попытаться устранить неисправность самостоятельно.

Следует заметить, что поломка далеко не всегда связана с Такую неисправность можно определить по звуку работающего агрегата. Если пылесос гудит, свистит, издает прерывистые звуки и выбрасывает из себя пыль, вам, скорее всего, не повезло — «накрылся» движок. Но бывает, например, что пылесос вроде бы работает, но мусор тянет плохо — тогда, скорее всего, виноваты шланг или фильтры. Давайте поподробнее остановимся на некоторых типичных неисправностях этого очень полезного домашнего помощника.

Слабо «тянет»

Как мы уже выяснили, если пылесос плохо втягивает пыль, то вам, скорее всего, предстоит ремонт шланга пылесоса («Самсунг» у вас, либо продукция иной марки — не суть важно). Прежде всего убедитесь, что в нем ничего не застряло — посторонние предметы, попавшие в шланг, сильно снижают тягу. Проще говоря, загляните в шланг и удалите засор.

Если вы уверены, что шланг не забит, внимательно осмотрите его и проверьте целостность гофры. Очень часто хозяйкам лень нагибаться, чтобы переставить агрегат с места на место, и они просто таскают его за собой по комнате «за хвост». От этого между витками гофры возникают разрывы, в результате чего снижается тяга. Если вы обнаружили щель, возьмите изоленту и туго обмотайте место разрыва в несколько слоев. Надолго такого ремонта, конечно, не хватит, и со временем шланг все же придется заменить, но некоторое время он вам еще послужит.

Если со шлангом все в порядке, проверьте все фильтры и мешок для сбора мусора — возможно, они сильно загрязнились. Тщательно очистите фильтры, а мешок замените новым. Также не забудьте проверить положение регулятора мощности — возможно, он сбился. Верните его в нужное положение.

Профилактика пылесоса

Для того, чтобы избежать неполадок при работе девайса, при его эксплуатации необходимо придерживаться простых правил:

• Внешние фильтры периодически нужно проверять и менять. Это важные детали, помогающие охлаждать двигатель и не давать ему забиться.
• Крупные и острые предметы могут засорить шланг и ухудшить его проходимость, а также повредить его и внутренние механизмы. Для их сбора используйте ручные методы.
• Если при работе пылесоса возникает запах гари, дым, порывистая вибрация, прибор следует сразу же обесточить и провести осмотр и очистку внешних фильтров.

Ошибка E1 или E7 на стиральной машине Samsung

Пылесос не собирает мелкий мусор

В этом случае ремонт пылесоса «Самсунг» своими руками будет заключаться в тщательном осмотре щетки. Убедитесь, что положение её достаточно низкое для контакта с полом — если это не так, выдвиньте ее до упора. Осмотрите саму щетку — вероятно, ее ворсинки слишком стерлись, и их придется заменить.

Включите пылесос и осмотрите щетку в рабочем состоянии — если она не крутится или вращается слабо, придется потрудиться. В первом случае, вероятно, заклинило подшипники. Разберите ее и проверьте, не накрутились ли на концевики нитки или волосы, уберите их. Во втором случае возможно ослабление ремня щетки — разберите ее и поменяйте деталь на подходящую к вашей модели. Обратите внимание: хотя запчасти для пылесосов «Самсунг» очень часто взаимозаменяемы для разных модификаций, лучше всего выбирать подходящие именно для вашей модели.

Агрегат совсем не включается

Если вы включили агрегат в розетку, а ничего не происходит, то ремонт пылесоса «Самсунг» (своими руками, конечно) нужно начинать с тщательного осмотра электрической части аппарата. Сначала убедитесь, что исправна сама розетка — для этого включите в нее другой, заведомо исправный прибор. Если все в порядке — осмотрите шнур пылесоса, ищите потертости, трещины, изломы или другие повреждения. Разберите вилку и внимательно осмотрите места соединения со шнуром. При помощи контрольки или электрического тестера «прозвоните» провод — вероятно, он перегорел.

Если все вышеперечисленные действия результата не дали, значит, виноваты щетки или сгорел двигатель. Эта часть ремонта уже относится к категории более сложных.

Профилактические меры

Лучше не лечение проблемы, а ее профилактика. Это относиться ко всему и к пылесосам тоже. Как она выглядит? Базовый уход: вовремя заменять мешок для сбора пыли или опустошать его.

Каждая техника имеет свои слабые стороны.

Немаловажной деталью есть щетка. Очистка для ее ворса тоже не должна проходить стороной. Если пылесос предназначен для сухой уборки, не стоит им засасывать воду и другие жидкости, они будут накапливаться внутри. Это приводит к поломке.

Чаще чистите пылесос для увеличения его срока годности.

Сохраняйте гарантийный чек после покупки пылесоса, если он у вас есть. Большинство видов поломок могут починить специалисты. Если нет его или другой вид поломки, не бойтесь пользоваться видео с интернета, где умельцы подскажут, как отремонтировать сломанный пылесос самсунг своими руками.

Во время работы чувствуется запах

Причиной такой поломки может быть шланг (для Samsung это рядовой случай): между витками гофры частенько застревает грязь и мусор, который со временем начинает издавать неприятный запах. Хорошенько промойте шланг струей воды, желательно под напором и с применением моющего средства. После этого обязательно хорошенько высушите гофру до того, как начнете пользоваться ею снова.

Еще одним источником неприятного запаха может быть ремень. Проверьте его натяжение, при необходимости подтяните или замените новым. Запах горелой резины исчезнет.

Разбираем пылесос

Теперь мы подошли к самой важной и сложной поломке — ремонт двигателя пылесоса «Самсунг». Чтобы в этом убедиться, нужно разобрать пылесос. Осторожно снимите все защитные детали корпуса и отыщите сам двигатель. Теперь очень аккуратно, соблюдая все меры предосторожности, включите пылесос. Если причина поломки кроется в моторе, то, скорее всего, вы увидите сноп искр, исходящий от двигателя. Причин тому может быть несколько:

• износ щеток;
• межвитковое замыкание в обмотке;

Итак, по порядку. Для замены графитных щеток прежде всего необходимо открутить и снять пластмассовые колпачки и вынуть пружинки. Вынимаем сами щетки и вставляем новые. Далее производим все действия в обратном порядке — вставляем пружинки, закручиваем колпачки. Чтобы щетки работали исправно, их нужно притереть. Сделать это можно, протянув мелкую шкурку между щеткой и коллектором. При этом абразив наждачки должен быть повернут в сторону щетки и как бы немного счесать ее.

Если все проделанные манипуляции не привели к успеху, и искрение двигателя при включении продолжается, значит, двигатель замкнуло. Произвести самостоятельный ремонт мотора пылесоса «Самсунг» (да и любого другого тоже) в домашних условиях не получится, придется нести в сервис.

Еще одна причина поломки двигателя, которую можно попытаться устранить в домашних условиях, — замена подшипника. Проверить, нужно ли это делать, очень легко. Возьмите двигатель в руку и легонько покачайте его за якорь: если вы заметили, что вал шатается из стороны в сторону, то замены подшипника не избежать. Для этого нужно снять щетки и открутить винты, стягивающие корпус. После этого снимите крышки мотора одну за другой, помогая себе маленьким молоточком и отверткой. Выполняйте эту процедуру очень аккуратно, иначе вы рискуете повредить обмотку. Осторожно, помогая себе инструментами, снимите подшипники (лучше оба сразу) с вала якоря. Крайне осторожно, при помощи молоточка и трубки подходящего диаметра насадите на свои места новые подшипники и соберите двигатель.

Один маленький совет: перед тем как решиться на разборку двигателя, зарисуйте схему соединения проводов. Поверьте, это очень пригодится.

Как заменить

Для того, чтобы правильно заменить щётки для электродвигателей пылесоса, важно правильно снять мотор. Нужно открутить винты у основания пылесоса, и вытащить корпус пылесоса. Двигатель находится в пластиковой защитной оболочке. Необходимо её открутить и достать мотор, взять двигатель в руки и посмотреть, нет ли на нём повреждений. По двум сторонам от шахты видны прямоугольники. Это щётки. Если они повреждены, то нужно поставить новые. Следует также осмотреть и протереть коллектор. Затем необходимо вставить новые щётки и все действия повторить в обратном порядке.

Важно! При разборке пылесоса записывайте или снимайте на видео все свои действия, чтобы потом правильно собрать пылесос.

Самая распространённая причина плохой работы пылесоса – износ внутренних его деталей. Иногда необходимо обращаться в сервисный центр, но вначале можно попробовать выполнить ремонт своими руками. Удачи вам с вашим пылесосам.

Благодаря бытовой технике владельцы жилища обретают полноценный комфорт. Использование тех же пылесосов существенно снижает физическую нагрузку, затрачиваемую на уборку. Между тем даже супернадежная техника, к примеру от фирмы Samsung, не вечна, что говорит об одном: когда-то приходит время ремонта или замены.

Однако удобные и практичные агрегаты быстро заставляют пользователей привыкнуть к работе с ними. Поэтому большинство их владельцев предпочитают восстанавливать работоспособность устройств, а не покупать новые. Мы расскажем о том, какой ремонт пылесосов Самсунг можно успешно провести собственными руками.

Основные неисправности

Их не много. Как правило, они довольно тривиальны, но при возникновении требуется разборка пылесоса. Без нее не обойтись и при диагностике неисправностей. Основными причинами поломки пылесоса выступают следующие:

• выход из строя подшипников;
• выход двигателя из строя;
• неисправности в электронной системе.

Наряду с перечисленными, могут возникнуть и другие отклонения в работе, но они, как говорится, лежат на поверхности. К примеру, сгорел предохранитель. В этом случае достаточно заменить его новым, и пылесос вновь заработает.

Диагностика неисправностей

В большинстве случаев причиной того, что пылесос вышел из строя, становится двигатель. Такая поломка возникает практически со всеми марками и моделями прибора, независимо от фирмы-производителя. По характерным признакам и особенностям работы прибора можно диагностировать неполадку и попытаться своими руками произвести ремонт пылесоса.

• Первым признаком неправильной работы двигателя является гул и появление пыльного облака во время работы прибора.
• Недостаточная сила всасывания или полное ее отсутствие свидетельствует о том, что вышел из строя шланг. Еще одним признаком того, что нарушена герметичность шланга, является тихая работа прибора. Кроме пробоя в гофре может быть повреждена принимающая щетка.
• Невысокая скорость всасывания и падение скорости работы могут быть следствием поломки подшипников. Доказательством выхода из строя именно этих комплектующих является периодическое восстановление работы в нормальном режиме.
• Чрезмерный гул при исправной работе свидетельствует о том, что из строя вышел двигатель. В большинстве случае неисправности в моторе напрямую влияют на силу мощности всасывания воздуха.

Смотрите также –

Ремонт микроволновых печей своими руками на дому

Готовимся к разборке

Прежде, чем приступить к ремонту, необходимо все для этого подготовить. В первую очередь, понадобится инструментарий. Ничего необычного в него не входит: набор отверток, пассатижи, набор головок, шило, маленький молоток – этого будет достаточно. Дополнительно нужно иметь жидкость WD-40, смазку EP-2 или Литол -24, паяльник и чистую ветошь. Для прозванивания электрических цепей понадобится обыкновенный тестер.

Тем, кто разборкой занимается впервые, желательно иметь при себе фотоаппарат– для фиксирования последовательности разборки.

Этапы разборки и ремонта

Разбирать пылесос не так уж и сложно, как может показаться на первый взгляд. Для начала нужно выкрутить болты крепления из корпуса.

После этого появится возможность снять крышку. Отсоединив провода от электронной платы, управления аккуратно отделяем корпус. На этом основную часть работы по разборке можно считать выполненной. Далее осторожно достаем двигатель и аккуратно вынимаем его из пластикового корпуса, в который он помещен.

Все работы должны выполняться без применения грубой силы, чтобы не сломать хрупкие пластиковые детали.

Поскольку основная часть неисправностей пылесоса возникает из-за двигателя, то для ремонта его зачастую приходится разбирать.

Сложности этот процесс не представляет и выглядит следующим образом. Тонкой отверткой аккуратно снимаем кожух крыльчатки. В результате открывается доступ к гайке ее крепления. Открутив эту гайку нужно снять щетки двигателя и раскрутить стяжные винты корпуса. Осталось осторожно вынуть якорь, и можно приступать к съему подшипников. В результате проделанной работы на рабочем месте должна получиться примерно такая картина (на фото).

Для съема подшипников обычно вполне хватает доступного инструмента, но иногда требуется специальный съемник. После разборки все детали тщательно очищаются от пыли и грязи. Особое внимание уделяется посадочным поверхностям подшипников и коллектору двигателя.

Гайка крепления крыльчатки имеет левую резьбу. Исключения встречаются, но очень редко.

Устранение неисправностей

Иногда случается так, что пылесос вдруг перестает выполнять свою основную функцию. Вроде все работает, а пыль не засасывается. В этом случае, прежде всего, нужно достать и осмотреть фильтры. Если фильтры забиты пылью, их нужно . В случае, если очистка не дает результата, фильтры нужно заменить. Перед заменой нужно включить пылесос без фильтров, и убедиться, что сила всасывания на должном уровне. Если она все равно маленькая, придется осмотреть крыльчатку. Может случиться так, что она полностью забита мелким мусором.

Заодно проверьте состояние щеток и коллектора двигателя. Износившиеся щетки нужно заменить, а коллектор почистить. Может нарушиться также герметичность шлангов, особенно в местах их насадки на патрубки. На это тоже надо обратить внимание.

Совет. Коллектор можно очень аккуратно зачистить мелкой шлифовальной шкуркой №0 или №00.

Следующая распространенная неисправность – . Здесь имеют место три основные причины:

• перегорание предохранителя;
• обрыв в сетевом проводе;
• неисправность в выключателе.

О предохранителе уже говорилось, а вот для проверки остальных неисправностей понадобится обыкновенный тестер. С его помощью можно легко прозвонить провода и обнаружить место обрыва. Дальше к делу подключается паяльник и неисправность устраняется.

Прежде чем приступать к поиску обрыва проводов, необходимо убедиться, что в пылесосе не сработал термодатчик и не обесточил принудительно двигатель.

Такое происходит в случае длительной работы пылесоса. Ремонт здесь не требуется. После остывания работоспособность пылесоса восстановится автоматически.

Если во время работы пылесос вибрирует или слышен визг

, скрежет, то это значит, что возникла проблема с подшипниками. Их нужно смазать, а лучше всего заменить сразу. Наличие резких звуков в подшипниковом узле говорит о выработке его моторесурса.

И последняя неприятность – не затягивается силовой провод

. Ремонт в этом случае также большой сложности не представляет. Здесь проблема может быть, скорее всего, в пружине. Нужно добраться до смоточного барабана и осмотреть его. Возможно ослабление пружины или наоборот, ее затяжка. Если здесь все нормально, то придется снять барабан и отмотать с него провод (или наоборот, подмотать). Этим отрегулируется сила натяжения барабана.

При осмотре необходимо проверить работоспособность прижимного ролика. Пылесосы любой марки не застрахованы от такой неисправности, когда перестают регулироваться обороты двигателя. В этом случае проблему нужно искать в электронном блоке управления

. Самостоятельно его ремонтировать просто не рекомендуется.

Процесс разборки и ремонта пылесоса Самсунг большой сложности не представляет. Его можно осуществить самостоятельно при минимальных знаниях электротехники и умения обращаться со слесарным инструментом.

Устранение неисправностей пылесосов Самсунг

Ремонт пылесоса Самсунг своими руками

Сегодня принесли мне в мастерскую пылесос для ремонта, а если быть точнее то для того что бы я поменял мотор. Всё было бы хорошо, но он находился в салофановом пакете в разобранном состоянии. В общем хозяин разобрал, а вот собрать ума не хватило. Понятно, что мне как мастеру такие сюрпризы от клиентов, очень даже не приятны, но приходится собирать и такие конструкторы. Скажу так, если вы собрались отремонтировать пылесос своими руками, то вам в первую очередь надо знать порядок разборки и сборки, а то получается потом как в видео, которое я разместил чуть ниже. С точки зрения мастера, разборка и сборка пылесоса, довольно простая операция, но вот обыкновенному человеку, это может показаться довольно сложным заданием. Специально для тех кто хочет, попробовать себя в роли мастера бытовой техники, я предлагаю почитать эту статью
Для начала давайте посмотрим, в чём заключается, вообще весь ремонт пылесосов Samsung. Как я уже писал выше, это бытовая техника состоит из нескольких запчастей, которые без труда может поменять практически любой человек. Прежде чем приступить к разборке и сборке пылесоса, я хочу рассказать про диагностику деталей, то есть от чего зависит правильная работа пылесоса

1. Неправильная работа мотора пылесоса. Диагностика этой детали производится не так уж сложно, как кажется на первый взгляд. Для начала надо обратить внимание на излишний шум, то есть не стал ли ваш пылесос громче работать, если это так, то надо посмотреть не забиты ли шланги и щетка, обязательно почистить фильтра и контейнер для мусора. В том случаи, если вы всё проверили и почистили, а двигатель шумит как и раньше, то можно сделать вывод, что мотор пылесоса надо менять. Еще одним признаком неправильной работы мотора, является запах гари, обычно это происходит из-за износа подшипников или подгоревшей обмотки или якоря. В этом случае теряется мощность всасывания пылесоса, а работа мотора сопровождается повышенным искрением, что бы это увидеть, надо добраться до самого мотора и посмотреть на искрение щеток, как это сделать, можно увидеть в ролике, который я разместил ниже
2. Забит шланг или щётка. Тут всё просто, для начала надо отсоединить щетку от шланга и попробовать, как тянет пылесос без щетки, если ситуация не изменилась, отсоедините шланг от корпуса пылесоса и попробуйте тягу на входе у корпуса. Из опыта могу сказать, что это одна из основных поломок, с которыми пользователи этой техники приходят ко мне в мастерскую. Вы даже не представляете, что мне приходится вытаскивать из шланга и щётки, были, и монеты, и грецкие орехи, и золотые цепочки с крестиками и медальонами, и многое другое. Короче говоря, прежде чем тащить свой электровеник в мастерскую, обязательно надо проверить проходимость щётки и шланга
3. Забит фильтр и плохо пропускает контейнер для мусора. Определяется элементарно, снимайте все фильтра и смотрите, как пылесос начал работать, если тяга появилась, то почистите фильтра и пользуйтесь на здоровье. Как происходит чистка пылесоса, я думаю расказывать не надо, тут главное знать как снять фильтра. В видео ниже вы можете увидеть, где они стоят
4. Вышел из строя симистор. В принципе, в диагностике этой поломки нет ничего сложного, обычно к симистору подходит два провода, которые идут от розетки, а от симистора выходит два провода на мотор. В общем вся проверка сводится к тому, чтобы подсоединить мотор на прямую, то есть без этой детали, если мотор заработал как надо, то симистор нужно менять
5. Подсос воздуха из уплотнительных прокладок. Думаю мало-мальский соображающий человек, сможет обнаружить эту поломку без труда, но если подсос воздуха идёт из под прокладки мотора, то вам придется разобрать корпус пылесоса и проверить, как плотно прижата передняя часть двигателя к своему посадочному месту. Если мотор хоть чуть-чуть болтается, обязательно надо подложить прокладку под заднюю часть двигателя, это делается для того чтобы передняя-всасывающая часть была, как можно плотнее прижата к корпусу. Ниже я опубликовал видео, которое вам рекомендую посмотреть

Как собрать и разобрать пылесос своими руками — видео

Почему не включается пылесос

Надеюсь вы посмотрели, этот весьма познавательный ролик и для себя решили, стоит ли мучиться самому или поручить эту работу тому, кто делает это постоянно. Если вы всё таки чувствуете, что сможете, то приступим к следующей теме нашей статьи, а именно из-за чего не запускается пылесос. Тут важно понимать, что эта неисправность присуща не только пылесосу Samsung, но и остальным пылесосам, у которых есть такая проблема. Для начала давайте перечислим те детали, которые отвечают за включение двигателя

• Кнопка пуска. Довольно часто это кнопка выходит из строя и чтобы её проверить, надо сделать следующие. От этой кнопки идет два провода на симистор или напрямую на двигатель, вот на эти два провода надо подать напряжение с розетки, то есть таким действием мы убираем кнопку из цепи. Если кнопка стоит на плате управления, то желательно позвать кого-нибудь электрика, чтобы он установил перемычку на плате, так чтобы из цепи розетка-мотор, убрать эту кнопку
• Обмотка мотора в обрыве. Простому человеку конечно будет сложно определить эту поломку, так как в этом случаи надо уметь пользоваться мультиметром, в общем надо прозвонить обмотки двигателя
• Плата управления вышла из строя. Я уже писал выше, что для того, что бы проверить двигатель пылесоса, надо его напрямую подключить к сети. Проверяя таким способом мотор, мы проверяем заодно и симистор, то есть плату управления, если мотор заработает, значит симисторное управление надо менять или ремонтировать. Многие спрашивают, а можно ли вообще убрать симистор и подключить двигатель напрямую. Я как мастер, должен вас предостеречь, дело в том, что для пылесоса очень важно, чтобы мотор запускался без рывка, вот именно этот начальный рывок и сглаживает симисторное управление, то есть благодаря симистору мотор запускается плавно
• Обрыв провода в удлинителе. Вычисляется просто, надо прозвонить провод мультиметром, от вилки до кнопки включения Плохой контакт между клеммой щётки и клеммой обмотки. Рассказать об этом очень трудно, но я снял видео по этому поводу, которое вы можете посмотреть ниже. К слову сказать, эта поломка встречается довольно часто, особенно в пылесосах Самсунг

В этом видео показана, одна из причин, из за чего не включается пылесос

Разборка двигателя пылесоса

Теперь давайте поговорим о том, как поменять подшипники двигателя пылесоса. Рассказывать об этом практически не возможно, тут просто так на пальцах не покажешь. Хотя тема довольно актуальная, я как мастер посоветовал бы поменять мотор, а не подшипники, но учитывая то что мы всё таки живём не на диком западе, а на территории бывшего Советского Союза и многие граждане этого огромного региона, просто не имеют возможности купить данную запчасть, а замена подшипников, всё таки выходит дешевле, я решил пролить свет, на этот тёмный вопрос. Для начала, надо знать, в каком случаи следует менять подшипники. В первую очередь надо обратить внимание на излишнее искрение, если сильно искрит, то замена уже навряд ли поможет, хотя у меня были случаи когда после проделанной операции, двигатель работал не хуже чем новый. Появление шума, так же указывает на то, что пора менять подшипники. Подшипники для пылесоса, надо подбирать качественные, желательно фирмы SKF. Ну а как вообще это делается, вы увидите ниже, посмотрев моё видео и сильно не расстраивайтесь если после замены, двигатель будет искрить или сильно шуметь — значит не получилось, зато попробовали

Смотреть видео – ремонт двигателя пылесоса

Надеюсь моя статья вам помогла. Самое главное знать, что за чем делать и как. Владея этой информацией, вы наверняка сможете проделать всё то, что я делал в своих видео. Конечно мне, как мастеру, это всё кажется просто, может оно и так, но я тоже когда то не знал, как разобрать пылесос, а если ещё учитывать то, что о такой информации, которая вам дана в данной статье, в то время, когда я начинал и речи не шло, то сейчас вам будет на много проще, чем мне когда то. Единственное, что хочу добавить, так это то, что будьте внимательны и соблюдайте технику безопасности, а то током сильно бьётся

Пылесос Samsung — Щетка для пылесоса не вращается — Запасные части

Распространенные решения для: Щетка для пылесоса Samsung не вращается

01 — Ремень

Осмотрите ремень, чтобы увидеть, не сломан, не растянут ли он или нет. место. Если ремень пылесоса сломан или растянут, замените его.

Необходимая деталь

Ремень пылесоса

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Наиболее распространенное решение

02 — Зубчатый ремень

Осмотрите ремень, чтобы убедиться, что он не сломан, не растянут или не на своем месте.Если зубчатый ремень сломан или растянут, замените его.

Необходимая деталь

Зубчатый ремень для пылесоса

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Наиболее распространенное решение

03 — Приводной ремень

Осмотрите ремень, чтобы убедиться, что он не сломан, не растянут или не на своем месте. Если приводной ремень сломан или растянут, замените его.

Необходимая деталь

Приводной ремень пылесоса

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Наиболее распространенное решение

04 — Валик

Если валик заедает, это вызовет слишком сильное трение и приведет к чрезмерной нагрузке на ремень. Снимите щеточный валик и очистите все волосы, нити и ворсинки с подшипников щеточного валика.Если щетка пылесоса по-прежнему не вращается после очистки валика, подумайте о замене валика.

Необходимая деталь

Щетка для пылесоса

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Наиболее распространенное решение

05 — Электродвигатель щеточной валки

Сначала проверьте выключатель питания на целостность цепи, чтобы убедиться, что на двигатель валковой валки подается питание. Если выключатель питания работает нормально, убедитесь, что двигатель вращается свободно и на нем нет препятствий. Если питание поступает на двигатель, и двигатель вращается свободно, но двигатель все еще не работает, вероятно, двигатель неисправен.

Необходимая деталь

Двигатель щеточной валки для пылесоса

Введите номер модели, чтобы найти необходимую деталь для вашего продукта

Просмотрите наши категории деталей, чтобы выбрать из множества деталей для вашего продукта

ЗАПЧАСТИ

Наиболее распространенное решение

Использование пылесоса в качестве воздуходувки для листьев! Обязательно к прочтению!

Когда вам нужно убрать сложный беспорядок, использование пылесоса в качестве воздуходувки может быть вашим скрытым секретным оружием.Сегодня многие типы пылесосов предназначены не только для того, чтобы всасывать грязь, но и выдувать воздух. Этот редизайн позволяет вам легко и эффективно выполнять несколько задач, независимо от того, какой беспорядок у вас есть. Но сначала нужно знать, как использовать пылесос в качестве воздуходувки. Что ж, мы здесь, чтобы помочь вам!

Что такое воздуходувки?

Воздуходувки

позволяют легко собирать грязь, пыль или другие материалы в потоке под давлением. Этот поток воздуха легко выталкивает материал в кучу, которую затем можно собрать пылесосом, чтобы ее было легко очистить.Хотя обдув не так точен, как использование пылесоса, он может быть полезным инструментом в зависимости от материала, который вам нужно очистить. В зависимости от того, что вы делаете, вы можете легко сдуть мусор в мешок для листьев.

Что делает воздуходувка?

Воздуходувки похожи на пылесос по двигателю, заставляющему воздух двигаться. Как использовать пылесос в качестве воздуходувки? Двигатель пылесоса можно переключить с всасывания воздуха на двигатель, чтобы протолкнуть воздух через шланг в сжатый поток воздуха, чтобы помочь перемещать пыль и грязь, в том числе любой другой тип материала от листа до опилок, чтобы легко его очистить. Хотя процесс различается в зависимости от конструкции, при обсуждении воздуходувок поток воздуха одинаков.

Сосать или дуть? Что лучше?

Хотя каждый из них лучше в разных ситуациях, функция нагнетания — лучший выбор для больших материалов или материалов, которые трудно вакуумировать. Воздуходувки традиционно используются при уходе за газоном для обрезки листьев и травы, но любой более крупный и относительно легкий материал легче очистить с помощью воздуходувки. Воздуходувки отлично подходят для удаления пыли, стружки и других материалов с большой площадью поверхности.

Зачем использовать пылесос в качестве воздуходувки?

При очистке более крупного материала дополнительная функция воздуходувки может иметь значение, когда дело доходит до сложных беспорядков. Наличие высококачественного пылесоса, который может выполнять двойную работу, может иметь значение при беспорядке в доме, офисе или гараже.

Используя пылесос, вы также экономите деньги на покупке воздуходувки. Эти дополнительные расходы могут превышать 100 долларов в зависимости от того, какой вентилятор вы решили приобрести.

Насколько полезен пылесос в качестве воздуходувки?

Наличие устройства, которое может выполнять двойную функцию, — отличный способ получить максимальную отдачу от своих денег. Хотя вам может понадобиться специальный вентилятор для работы на улице с листьями или другим мусором, если у вас есть специальный бизнес по обслуживанию газонов или много площадей, пылесос, который может делать и то, и другое, позаботится о том, чтобы вы могли легко убирать и возиться с жилой дом.

Как использовать пылесос в качестве воздуходувки?

Хотя это процесс, который занимает несколько минут и несколько инструментов, он достаточно прост, чтобы его мог сделать каждый.Следуйте инструкциям и делайте это шаг за шагом, включая время, чтобы прочитать советы и предупреждения, а также руководство пользователя. Если вы потратите несколько минут на то, чтобы прочитать всю информацию, прежде чем продолжить, у вас больше шансов на успех с первого раза.

Вот как использовать пылесос в качестве воздуходувки:

• Убедитесь, что ваш пылесос отключен от сети. Включите пылесос, чтобы убедиться, что вы можете легко получить доступ к корпусу двигателя.
• Снимите корпус, чтобы получить доступ к двигателю.В зависимости от вашей модели вам может потребоваться отвертка. Если возникнут какие-либо трудности, мы рекомендуем проверить руководство пользователя, чтобы убедиться, что все сделано правильно. Ваш производитель будет иметь лучшую информацию о вашей конкретной модели.
• Отсоедините моторный блок, чтобы убедиться, что можно безопасно изменить силу с вакуума на удар. Потратив время на то, чтобы убедиться, что он отсоединен, вы не повредите двигатель или пылесос.
• Снимите шланг с вакуумной секции и вставьте в продувочную секцию (большинство пылесосов имеют такую ​​возможность).Если этот процесс непонятен, вы также можете проверить руководство пользователя. Хотя это довольно стандартно для большинства современных пылесосов, ваша модель может быть уникальной. В зависимости от вашей модели пылесоса может потребоваться снять зажим для шланга.
• После замены шланга соберите пылесос, заменив корпус двигателя и подключив пылесос. Убедитесь, что воздушный поток изменился с внутреннего на наружный и что он использует функцию вентилятора.
• Используйте пылесос, удерживая палочку, чтобы продуть воздухом любой материал, который вам необходимо удалить, включая листья, мусор или другой мусор.
• Когда вы закончите продувку, выполните процесс в обратном порядке, чтобы вернуться к настройкам вакуума.

Советы и предупреждения

Важно убедиться, что ваш пылесос отключен от сети при выполнении любого технического обслуживания или при замене вашего пылесоса на воздуходувку. Когда вы используете пылесос в качестве воздуходувки, важно помнить о проводе. Убедитесь, что на шнуре нет зазубрин, и убедитесь, что вакуумный блок находится в безопасных местах. Хотя у воздуходувки может быть более длинный шнур для большей портативности, важно убедиться, что пылесос не помещается в лужи или другие опасные места.

Используя пылесос в качестве воздуходувки, вы экономите деньги на покупке двух разных приборов. Это также может сэкономить деньги, потому что воздуходувки обычно питаются от батарей с батареями большой емкости или дополнительной электроэнергии с помощью специального нагнетателя. Это двойное использование для пылесоса может помочь с большими беспорядками в доме, включая опавшие листья или мусор во дворе, если вы знаете, как использовать пылесос в качестве воздуходувки.

Используя пылесос двумя способами, вы гарантируете, что у вас будет меньше места для хранения, больше пользы от одного устройства, и вы будете чувствовать себя как механически, так и технически подкованным.Всего за несколько шагов и инструментов вы сможете быстро и эффективно использовать свой пылесос в полной мере.

Категория: методы и навыки, Пылесосы

Как снять крыльчатку с двигателя циклонных граблей?

Помощь по ремонту и устранение неполадок пылесосов

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Советы для отличного ответа:

— Предоставьте подробную информацию, поддержку ссылками или личным опытом.
— Если вам нужны пояснения, задавайте их в поле для комментариев.
— Это 100% бесплатно, регистрация не требуется.

Предлагаемые вопросы / ответы:

Как снять крыльчатку с двигателя с граблями циклонного типа?

… Пылесосы

Как снять крыльчатку грабли циклона?

… Пылесосы

У меня пылесос samsung SC7800 (smart wing system). Думаю, крыльчатка забита опилками. Я снял ту часть, которая удерживает съемный фильтр, но не вижу, как снять верхнюю часть корпуса, чтобы получить доступ к корпусу крыльчатки. Кто-нибудь знает, как это сделать или где можно посмотреть руководство по ремонту этой модели?

К сожалению, они часто ломаются … Вы можете найти электрическую схему на сайте www. wize.com Удачи !! … Пылесосы

На DC07 весь циклонный узел должен быть удален, чтобы удалить пыль, мусор и т. Д., Собранные при уборке пылесосом. В верхней части циклона находится «спусковой крючок», который вы поднимаете пальцем, чтобы освободить нижний фиксатор, который позволяет открывать прозрачную заслонку на «чистом контейнере», позволяя, таким образом, выпасть всему мусору. Моя проблема в том, что когда вы поднимаете спусковой крючок, он не освобождает защелку внизу. Поскольку защелка не открывается, я не могу вынуть из циклона и весь прозрачный бункер.Любой сахар

Прежде чем вы дойдете до покупки новой канистры, вы можете снять верхнюю часть и с помощью выпрямленной вешалки для одежды открыть эту нижнюю крышку. Затем, возможно, вы можете очистить обод и, возможно, добавить немного силикона, чтобы ослабить его. Здесь’ … Dyson DC07 Вертикальный циклонный пылесос без мешка

У меня Dyson DC-17, и верхняя часть циклона забита волосами и другим мусором.

У него 6 шесть винтов, скрепляющих детали, и я могу получить доступ только к 4 винтам.Кажется, что нижняя часть съемная, но я не могу понять, как снять ее, не повредив. Если мне удастся снять этот кусок, то у меня будет доступ к двум другим винтам. Подскажите, как снять нижнюю часть? Заранее спасибо.
Инструкции по разборке DC-17 довольно длинны, и очень полезно иметь под рукой фотографии и видео, пока вы это делаете. Обычно я даю инструкции здесь, но из-за объема необходимой информации… Dyson DC17 Вертикальный циклонный пылесос без мешка для животных

Опорная плита винта вращается в вкладыше и не выходит. Вставка не закреплена, винт все еще прикреплен. Поэтому невозможно снять опорную плиту, невозможно удалить хлопковые волокна с щеток. У вас есть инженер в окрестностях Йорка (НЕ ПРОДАВЕЦ С ФРАНШАЗИ) ПОЖАЛУЙСТА,

Попробуйте удалить все другие винты базовой пластины первыми. Если их можно удалить, осторожно попытайтесь открыть рукой крышку, вращая оставшийся винт. Вам нужно будет применять наружу betweent ДАВЛЕНИЯ вставки и подкладку, чтобы удалить его, а г … Пылесосы

У меня машина Necchi LYdia 3 тип 544 Двигатель перегревался, и я снял нижнюю крышку и осмотрел двигатель. Он выглядел нормально и работал. Некоторое время он работал нормально, а затем стал горячим. Я смог частично снять двигатель для проверки. Я обнаружил, что крыльчатка охлаждения не закреплена на валу, я затянул установочные винты и переустановил двигатель.В процессе надевания приводного ремня я повернул колесо, которое выступает из корпуса, чтобы проиндексировать винт, которым крепится шпулька

Добрый день! Попробуйте заново выровнять положение мотора. Вам необходимо повторить процедуру снятия мотора и дважды проверить юстировку, потому что весь мотор, находящийся в смещении, очень трудно повернуть. Пылесосы

Привет. У нас есть Dyson DC17 «Animal».

Он забит, и мы не можем отделить пурпурную крышку циклона от корпуса главного циклона, чтобы решить проблему.Мы слышали о 4 винтах Torx, для доступа к которым требуется несколько интересных приемов. Я проходил через это с фонариком и инструментами Torx в течение длительного периода, и даже после удаления винтов Torx не смог в конечном итоге разделить две части (основной корпус от сборки фиолетовой крышки). Любая помощь будет принята с благодарностью. Спасибо —
… Dyson DC07 Вертикальный циклонный пылесос без мешка для животных

Снять корпус Снять внешний корпус циклона

Вы можете удалить его, посмотрев инструкции на YouTube…. Пылесосы

Я хочу открыть пылесос Hoover S3825 Elite Cyclonic Vacuum, чтобы посмотреть, смогу ли я отремонтировать или заменить узел катушки шнура. В настоящее время катушка медленно втягивает шнур обратно в контейнер после того, как он вытащен.

Я нашел крепежные винты под задними колесами после того, как снял ступицу, но я не знаю, как снимать задние колеса, все пластик. Передние винты находятся под передними колесами, и я думаю, мне нужно взять отвертку и оторвать маленькое цилиндрическое колесо, чтобы добраться до них, повернув на
… Пылесосы

Снятие крыльчатки с пылесоса Shop Vac

Рабочее колесо откручивается по часовой стрелке, а новое устанавливается против часовой стрелки. … Пылесосы

Как исправить разрыв мешка коллектора граблей циклона

… Пылесосы

Удаление колеса Hoover S3825 Elite Cyclonic

… Пылесосы

Опорожняющий цилиндр Вы только что приобрели циклонный пылесос Dyson DC07 без мешка без мешка без инструкций. Как снять баллон, чтобы его опорожнить?

Надеюсь, вы уже узнали, но, если вы этого не сделали, защелка для извлечения канистры находится прямо у ручки наверху, просто не поднимайте ее, пока не отпустите защелку большим пальцем, у него есть предохранитель, чтобы вы не нажали на спусковой крючок, когда вы . .. Dyson DC07 Вертикальный циклонный пылесос без мешка

Плохой подборщик и всасывающий звук реактивного двигателя при выключении не делать этого, если коллектор снят

Переверните пылесос вверх дном, затем поверните 3 пластиковых винта на панели, закрывающей винты роликовой щетки, на 1/4 оборота? затем осторожно вытащите валик с места и посмотрите, как он встанет? поднимите роликовую щетку за без ремня… Dyson DC07 Вертикальный циклонный пылесос без мешка

Сломан вентилятор / крыльчатка. как удалить? вал либо испытывает чрезмерный крутящий момент, либо я делаю что-то не так, потому что не могу его ослабить

… Пылесосы

Как снять фильтр, чтобы помыть его? — Dyson DC07 Вертикальный циклонный пылесос без мешка

Привет! Вот пошаговое руководство по очистке фильтра на вашем Dyson DC07. Выключите питание и отсоедините аппарат от сети. \ 015 \ 012 … Dyson DC07 Вертикальный циклонный пылесос без мешка

Dyson DC07 Мой DC07 отключается через 5 минут, и я хочу заменить термовыключатель. Я его тщательно очистил, включая циклоны, но он все равно отключается. Как демонтируется пластиковый молдинг вокруг мотора? Я начал с того, что открутил 4 винта torx, но верхний серый корпус не хочет отсоединяться, и я боюсь сломать пластик.Ценю любой совет.

Попробуйте эту страницу: -http: //www.fixya.com/support/t192124-overheating_dyson_dc07Regards Gualo … Dyson DC07 Вертикальный циклонный пылесос без мешка

У меня есть пылесос Miele MedicAir 5000 Plus. В последнее время полоса индикатора мешка для пыли заполнена во время нормальной очистки, и, следовательно, мощность всасывания намного меньше. Я заменил мешок для пыли, предварительный фильтр двигателя и фильтр Hepa, но без изменений.

Когда я снимаю шланг, индикатор в норме, но когда я присоединяю шланг, трубку, головку, индикатор полон.Я проверил шланг, палочку, головку, но не вижу засорения, и когда я дую ртом, все в порядке. Кто-нибудь может помочь? Благодарность!
… Пылесосы Miele

Где я могу найти запчасть для моего BV2000 в пылесос? Это самый маленький агрегат, произведенный M S&S Systems в Далласе, Техас. Всасывающая крыльчатка притирается к корпусу, поэтому мне нужен мотор / всасывающий насос. Я удалил эту комбинацию из сборки пылесоса

Вам придется заменить весь двигатель, поскольку эти двигатели никогда не производились для обслуживания.Если вы отнесете мотор в местный магазин пылесосов, то сможете заказать вам новый. хотя я бы порекомендовал заменить весь бак на Nutone или Hayden, они … M&S Systems BV-2000 Канистра вакуумная с мешком

Мне нужна помощь, чтобы разобрать устройство и снять крыльчатку.

Оно сломано. Видео слишком темное и звучит тихо, чтобы следовать инструкциям по разборке.
Внизу вы увидите 2 рычага, которые сдвигаются в сторону.поверните их, и головка должна оторваться. сверху также должна быть ручка для расцепления ремня. как только вы снимете головку, вы окажетесь у двигателя и увидите крыльчатку. вы … Вертикальный пылесос Kirby G4 с мешком

Как удалить застрявший в шланге дебре? — Bissell Vacuum — Momentum Cyclonic, 1 шт., Вертикальный пылесос без мешка,

Привет! Если вы можете снять шланг с обоих концов, протолкните препятствие с помощью садовой трости или аналогичного предмета.Если вы можете удалить только один конец, то распутайте проволочную вешалку, сделайте один конец похожим на штопор и немного вкрутите в преграду и … Bissell Vacuum — Momentum Cyclonic 1 шт. Вертикальный пылесос без мешка

Я не могу вынуть палочку из пылесоса Dyson.

— Dyson DC17 Вертикальный циклонный пылесос без мешка для животных без мешка для животных
Привет, Дарран из Дайсона. Возможно, что если шланг заблокирован, ручка трубки может застрять.Для получения помощи по выпуску этого, пожалуйста, свяжитесь с нашей горячей линией по телефону 0800 298 0298 (Великобритания) или 1866MYDYSON (США), и один из наших консультантов может поговорить с вами … Dyson DC17 Вертикальный циклонный пылесос без мешка для животных

Как проверить вакуумный двигатель, трансформатор, щетки двигателя и реле

Как проверить и устранить неисправность центрального вакуумного двигателя

Что это значит, когда вы слышите щелчок при попытке включить пылесос?

• Если все, что вы слышите, — это щелчок в вакуумной установке, когда вы пытаетесь запустить вакуумный двигатель изнутри дома, значит, двигатель в установке неисправен и требует замены.

Сильный запах от вакуумной установки

• Сильный запах шеллака, которым покрыты обмотки медной катушки, свидетельствует о том, что двигатель вот-вот сгорел.
• Если двигатель все еще работает, даже если он включается и выключается сам по себе во время нагрева и охлаждения, вы все равно можете запустить двигатель, пока он не остановится навсегда. Примечание. Это может привести к перегоранию теплового мини-выключателя, и тогда вам придется заменить его или всю печатную плату, на которой он находится.
• Если запаха нет, то вам нужно включить пылесос и осмотреть двигатель. Если вы видите много синих искр, прочитайте ниже о щетках мотора.

Как подключить вакуумный блок

• Если двигатель находится вне вакуумного агрегата, осторожно подключите его прямым проводом на 110 В.
• К двигателю идут два провода — черный и белый или два черных.Используйте эти провода и игнорируйте зеленый, если он есть.
• Подсоедините к проводу патч-корд (шнур переменного тока с обычной электрической вилкой на одном конце и двумя зажимами типа «крокодил» на другом конце) и прикрепите один вывод к каждому из проводов двигателя (провода двигателя не чувствительны к полярности). Примечание. Убедитесь, что двигатель поднят вверх, чтобы воздух мог попасть в нижнюю часть двигателя.
• Если двигатель еще жив, он запустится, но если он выйдет из строя, он проработает только 10-15 минут или меньше.Если вообще не запускается — это явно плохо. Иногда удары по мотору или вакуумному устройству приводят к сотрясению мотора и заставляют его снова работать на несколько минут. Прерывистые двигатели следует заменить.
• По опыту, реле и трансформаторы выходят из строя редко. Обычно сгорает двигатель, и обычно это происходит быстро, когда заканчивается жизнь.

Всегда проверяйте соединения проводов пылесоса

• Найдите время, чтобы проверить все свои проводные соединения — часы можно потратить на диагностику вакуума только для того, чтобы выяснить, что это плохое соединение.

Как проверить и устранить неисправности щеток вакуумного двигателя

Проверка вакуумного коммутатора на наличие проблем с щеткой двигателя

• При работающем двигателе вы захотите осмотреть коммутатор — центр менее широкой части двигателя в целом, где две щетки двигателя (толстые графитовые / свинцовые детали) касаются внутреннего вращающегося медного якоря.
  • Легкая синяя искра прямо у угольной щетки коллектора — это нормально.
  • Если синяя искра большая и огибает коллектор, то вам нужно будет заменить угольные щетки, но только если подшипник двигателя все еще твердый и совсем не шатается.
    • Проверьте это, выключив двигатель и надавив на центральный вал, якорь. Если в нем есть люфт, кроме вращения, замените двигатель. Если твердые, замените щетки — инструкция по замене щеток мотора.

Как узнать, что щетка мотора нуждается в замене

• «Ход» щетки двигателя составляет около 3/4 дюйма в новом состоянии. Когда он приближается к 3/8 дюйма, его необходимо заменить.
• Примечание: Если он становится слишком низким и царапает и повреждает коммутатор, замените двигатель. Если медный коммутатор серьезно поврежден — полностью почернел и шероховат — замените двигатель.

Как проверить и устранить неисправность вакуумного трансформатора

Как устранить неполадки вакуумного трансформатора на печатной плате

• Старые пылесосы имели отдельные реле и трансформатор. В новых моделях вся электроника находится на одной плате. На трансформаторе, помимо печатной платы, будет в общей сложности четыре или более проводов: черный и белый — это вход питания / нейтраль, а цветные провода (обычно синий и желтый) — выход 24 вольт.
• Проведите простой тест, подключив черный и белый провод к напряжению 110 вольт, затем посмотрите, не возникнет ли небольшая искра низкого напряжения, соприкоснув синий и желтый провода вместе. Отсутствие искры означает, что трансформатор неисправен.
• У нас есть несколько трансформаторов, но они подходят не для всех пылесосов. Они работают с пылесосами с аналогичной настройкой, как показано на рисунке ниже, и доступны здесь в разделе «Электроника и трансформаторы».

Как тестировать и устранять неисправности вакуумных реле

Как проверить реле вакуума на печатной плате

• Старые пылесосы имели отдельные реле и трансформатор. Более новые имеют всю электронику и одну печатную плату. Наше сменное реле будет работать только с подобными проводными пылесосами, как показано выше. У реле есть точки контакта, которые могут выйти из строя, но их можно проверить.
• Когда вы подаете 24 В (от трансформатора) на низковольтную сторону реле (сторона с небольшим медным проводом, ведущим к клеммам), реле должно «щелкнуть». Примечание: если вы поместите провода не на те клеммы, повреждений не будет.
• Новое реле, которое мы продаем, — это деталь № 242, которая заменяет указанное выше и некоторые другие. Если вы заменяете реле на # 242, вам также придется заменить трансформатор на более мощную модель. Реле доступно здесь в электронике и реле.

Как проверить и устранить неисправности вакуумных печатных плат

1. Убедитесь, что вы включаете плату с правильным напряжением (120 или 240).
2. Подсоедините белый провод шнура питания к «нейтрали» (NTL).
3. Подсоедините черный провод шнура питания к разъему «питание» или «линия».
4. Подключите шнур питания к источнику питания.
5. Теперь дуговой провод через клеммы низкого напряжения.
6. При прикосновении к клеммам вы должны увидеть небольшую искру и услышать «щелчок» внутри платы.
7. Если искры нет, значит трансформатор неисправен. Если искры нет и вы не слышите «щелчка», значит, реле неисправно. В любом случае замените всю плату.
8. Если вы видите искру и слышите «щелчок», то вы хотите проверить выходное напряжение. Подключите любое электронное устройство на 110 В (или работающий вакуумный двигатель) к выходным клеммам — «Нейтраль двигателя» и «Мощность двигателя» для полной цепи (выход 240 В не может быть протестирован на приборе на 110 В. ) Если электронное устройство не запускается, значит, у вас неисправное реле и необходимо заменить плату.

Наши плиты производятся компанией Alutron, распространенным поставщиком многих производителей вакуумных систем. Так как основные функции плат одинаковы, наши платы могут заменить платы других производителей. Монтаж может немного отличаться, да и на нашей плате нет идиотских лампочек. В этих индикаторах нет необходимости, поскольку они основаны на часах работы, а не на действительно полезных данных. Вот образец печатной платы, и они доступны в разделе электронных и вакуумных плат.

Заявление об отказе от ответственности: Любые действия, предпринятые в отношении информации на этом веб-сайте, являются строго на ваш страх и риск, и MD Manufacturing не несет ответственности за любые убытки или ущерб. в связи с использованием нашего веб-сайта. MD Manufacturing никоим образом не несет ответственность за использование вами информации, содержащейся на этих веб-сайтах или связанных с ними страниц.

Паровой пылесос — Samsung Gwangju Electronics Co., Ltd.

Это приложение претендует на получение льготы согласно 35 USC. §119 (а) корейской патентной заявки № 10-2007-00, поданной 7 сентября 2007 г. в Корейское ведомство интеллектуальной собственности, полное раскрытие которой включено сюда посредством ссылки.

Настоящее изобретение относится к пылесосу, а более конкретно к паровому пылесосу, имеющему функции пылесоса и очистки паром.

Доступен паровой пылесос с функциями как пылесоса, так и паровой очистки. Этот тип пылесоса может пылесосить очищаемый объект, одновременно выбрасывая пар на объект, чтобы более эффективно удалять загрязнения с очищаемого объекта.

Обычные паровые пылесосы общего назначения могут использовать уровень мощности, который обычно составляет максимум 2000 Вт (Вт). Следовательно, необходимо использовать компоненты высокого напряжения, в том числе линии высокого напряжения, чтобы эти пылесосы потребляли мощность более 2000 Вт, что увеличивает стоимость пылесоса.

Обычные паровые пылесосы общего назначения включают в себя всасывающий двигатель, потребляющий приблизительно 1300 Вт мощности, и малогабаритный нагревательный блок, который потребляет приблизительно 700 Вт энергии для очистки паром. Следовательно, производительность обычных паровых пылесосов несопоставима с производительностью парового пылесоса, который потребляет примерно 1200 Вт энергии и использует большой нагревательный элемент большой мощности, имеющий, например, примерно 800 куб. емкость.

Малогабаритный нагревательный элемент также имеет недостаток, заключающийся в том, что компоненты, такие как эжекторные сопла, часто блокируются и становятся неработоспособными, когда внутри нагревательного блока растет слой накипи и твердой корки из-за скопления отложений таких веществ, как в виде кальция (Ca2 +) и магния (Mg2 +).

Соответственно, для решения, по крайней мере, вышеуказанных проблем и / или недостатков и для обеспечения, по крайней мере, преимуществ, описанных ниже, не ограничивающей целью настоящего изобретения является создание парового пылесоса, который потребляет меньше энергии, чем обычный пылесос. , но обеспечивает улучшенные характеристики очистки паром, при этом паровой пылесос включает в себя узел всасывающего отверстия, содержащий сформированный в нем пылесборник и крыльчатку, приводимую в действие электродвигателем для втягивания воздуха и пыли с очищаемого объекта через всасывающий канал, сформированный части узла всасывающего порта и для выпуска всасываемого воздуха и пыли в пылесборник, основной корпус, содержащий резервуар для воды и блок нагревателя для приема воды из резервуара для воды и выработки пара, при этом нижняя часть основного корпуса является шарнирно прикреплена к части узла всасывающего отверстия, и пластина из ткани для пола, сформированная на нижней части узла всасывающего отверстия и содержащая по меньшей мере одно дноc loth прилагается к нему.

Другой целью настоящего изобретения является создание парового пылесоса, который включает в себя нагревательный элемент, потребляющий от около 1200 Вт до около 1900 Вт мощности, и двигатель, потребляющий от около 80 Вт до около 100 Вт мощности. Блок нагревателя может быть блоком большой емкости, который вмещает от около 700 до около 900 см3 воды. Двигатель может быть двигателем переменного тока.

Другой целью настоящего изобретения является создание парового пылесоса, который включает крыльчатку, образованную на проходе между всасывающим отверстием и пылесборником.Канал может включать в себя первый проход, в котором первый конец сформирован рядом с всасывающим отверстием, а второй конец, противоположный первому концу, сформирован рядом с крыльчаткой, часть корпуса крыльчатки окружает крыльчатку, причем часть корпуса крыльчатки находится в сообщение по текучей среде со вторым концом первого канала и со вторым каналом, в котором первый конец сообщается по текучей среде с частью корпуса крыльчатки, а второй конец, противоположный первому концу, находится в гидравлическом сообщении с пылесборником.

Паровой пылесос может дополнительно включать барабанную щетку, установленную с возможностью вращения во всасывающем отверстии, чтобы воспринимать движущую силу двигателя и перемещать пыль очищаемого объекта к первому концу первого канала.

Паровой пылесос может дополнительно включать разделительный элемент, соединенный с нижней частью узла всасывающего порта, чтобы разделить пространство, определенное между нижней частью узла всасывающего порта и очищаемой поверхностью, на зону пылесоса и паровую очистку. области так, чтобы пыль, всасываемая через всасывающий канал, не смешивалась с паром, выходящим из нижней задней части узла всасывающего отверстия.

Паровой пылесос может дополнительно включать в себя вращающийся блок, расположенный внутри узла всасывающего отверстия для вращения пластины тряпки для пола.

Паровой пылесос может дополнительно включать в себя ручку управления, содержащую стержневую часть, которая должна скользить в основной корпус или выдвигаться из основного корпуса в направлении длины основного корпуса.

Вышеупомянутые и другие аспекты настоящего изобретения будут более очевидны из следующего подробного описания примерных вариантов осуществления со ссылкой на прилагаемые чертежи, на которых:

ФИГ. 1 представляет собой вид спереди в перспективе парового пылесоса в соответствии с неограничивающим примерным вариантом осуществления настоящего изобретения;

РИС. 2 — вид сзади в перспективе парового пылесоса, показанного на фиг. 1;

РИС. 3 — вид спереди в перспективе узла всасывающего порта, верхняя крышка которого, показанная на фиг. 1 удален;

РИС. 4 — вид сзади в перспективе узла всасывающего отверстия, показанного на фиг. 3;

РИС. 5 — вид в перспективе крыльчатки, показанной на фиг.4;

РИС. 6 — вид в разрезе одного из вариантов крыльчатки, показанной на фиг. 5;

РИС. 7 — вид в разрезе другого варианта крыльчатки, показанной на фиг. 5;

РИС. 8 — вид снизу в перспективе узла всасывающего отверстия, показанного на фиг. 1;

РИС. 9 — вид снизу в перспективе, иллюстрирующий неподвижную пластину из ткани для пола, прикрепленную к узлу всасывающего отверстия;

РИС. 10 — вид спереди в перспективе, иллюстрирующий один вариант осуществления внутренней части основного корпуса парового пылесоса, показанного на фиг. 1;

РИС. 11 — вид в перспективе, иллюстрирующий другой вариант внутренней части основного корпуса парового пылесоса, показанного на фиг. 1;

РИС. 12 показаны загрязнения, поступающие из очищаемого объекта в узел всасывающего отверстия, показанный на фиг. 3 и 4; и

ФИГ. 13 — частично увеличенный вид в разрезе, иллюстрирующий работу фильтрующего элемента, прикрепленного к нижней части узла всасывающего отверстия, показанного на фиг. 3 и 4.

Теперь будет сделана подробная ссылка на неограничивающие варианты осуществления настоящего изобретения посредством ссылки на прилагаемые чертежи, на которых одинаковые номера ссылок относятся к аналогичным частям, компонентам и конструкциям.

Ссылаясь на фиг. 1 и 2, паровой пылесос в соответствии с примерным вариантом осуществления настоящего изобретения включает в себя узел всасывающего отверстия 100 , основной корпус 200 , часть ручки 301 и ручку 303 .Узел всасывающего порта , 100, может быть шарнирно закреплен относительно основного корпуса , 200, для облегчения работы пользователя. Соответственно, пользователь может взяться за ручку , 303, и наклонить основной корпус , 200, назад относительно узла всасывающего порта , 100, во время работы пылесоса.

Узел всасывающего отверстия 100 может включать в себя верхний кожух 110 , нижний кожух 120 , барабанную щетку 125 (ФИГ.3 и 4), двигатель 130 (фиг.3 и 4), крыльчатка 135 (фиг.3 и 4), пылесборник 150 , вращающийся узел 160 (фиг.3 и 4 ) и пара пластин для тряпки 161 a и 161 b.

Верхний кожух 110 может включать в себя шарнирную часть 111 , зацепленную с осью шарнира 202 (фиг.10), сформированную на нижней задней части основного корпуса 200 , и отверстие 113 сформирован для приема пылесборника 150 .К верхнему кожуху 110 съемно прикреплена полупрозрачная крышка 101 , позволяющая пользователю видеть барабанную щетку 125 (фиг. 3 и 4), вращающуюся внутри узла всасывающего отверстия 100 . Поскольку пользователь может проверить, вращается ли барабанная щетка 125 во время операции очистки через полупрозрачную крышку 101 , пользователь может немедленно решить любую проблему, возникающую с барабанной щеткой 125 , например отсутствие вращения барабанной щетки 125 из-за засорения всасывающего патрубка посторонним веществом 123 .В результате можно избежать таких проблем, как перегрузка двигателя.

Нижний кожух 120 может быть соединен с возможностью съема с нижней частью верхнего кожуха 110 , чтобы образовать пространство во взаимодействии с верхним кожухом 110 для защиты размещенных в нем элементов, таких как барабанная щетка 125 , двигатель 130 и крыльчатка 135 . Обращаясь к фиг. 3, нижний кожух , 120, включает всасывающий канал , 123, , проходящий по ширине вдоль нижней передней стороны, для всасывания пыли и воздуха от очищаемого объекта. Барабанная щетка 125 расположена с возможностью вращения внутри всасывающего отверстия 123 . Внешняя окружность барабанной щетки 125 входит в зацепление с множеством чистящих ребер 126 , сделанных из мягкого материала.

Нижний кожух 120 включает в себя проходы 143 , 144 и 145 , образованные в нем для направления пыли, поступающей через всасывающий порт 123 , в сборник для пыли 150 .Каналы 143 , 144 и 145 включают в себя первый проход 143 , кожух рабочего колеса 144 и второй проход 145 . Первый канал 143 включает впускное отверстие 141 , образованное на первом конце, образованном рядом с всасывающим отверстием 123 . Второй конец первого канала 143 , который противоположен впускному отверстию 141 , находится в гидравлическом сообщении с корпусом рабочего колеса 144 .Первый конец второго канала 145 сообщается по текучей среде с корпусом рабочего колеса 144 , а второй конец второго канала 145 , противоположный первому концу, сообщается по текучей среде с впускным отверстием для пыли 153 емкость для пыли 150 . Кожух рабочего колеса , 144, имеет внутренний диаметр, больший, чем внешний диаметр рабочего колеса 135 , что позволяет расположенной в нем крыльчатке 135 вращаться. Соответственно, пыль, поступающая во впускное отверстие 141 , проходит первый проход 143 , кожух рабочего колеса 144 и второй проход последовательно, прежде чем будет собрана в пылесборник 150 .

Как показано на фиг. 8, нижний кожух , 120, также включает в себя множество передних каналов для перемещения пыли , 121, и разделительное ребро , 180, . Передние каналы для перемещения пыли сформированы в нижнем кожухе , 120, , чтобы пыль перед узлом всасывающего порта могла втягиваться и перемещаться к впускному отверстию 141 через всасывающий порт 123 . Перегородка , 180, сформирована для разделения нижнего пространства нижнего кожуха 120 , где всасывающий канал 123 сформирован на зону вакуумной очистки на одной стороне перегородки 180 и зону паровой очистки другая сторона ребра перегородки 180 . Полотенца 163 a и 163 b расположены в зоне паровой очистки. Разделительное ребро 180 проходит вдоль всасывающего порта 123 на задней части всасывающего порта 123 .

Ссылаясь на фиг. 13, нижняя часть перегородки , 180, контактирует с очищаемым объектом, чтобы предотвратить смешивание пыли, всасываемой через всасывающий порт 123 , с паром или увлажнение паром и прилипание к очищаемому объекту.Отверстие для выброса пара (не показано) сформировано в нижней задней части нижнего кожуха , 120, для выброса пара.

Двигатель 130 согласно примерному варианту осуществления настоящего изобретения потребляет мощность приблизительно от 80 Вт до 100 Вт, что значительно меньше, чем у обычного всасывающего двигателя пылесоса, потребляющего мощность приблизительно от 700 Вт до 800 Вт. Блок нагревателя , 240, использует мощность переменного тока, и желательно, чтобы двигатель , 130, также использовал мощность переменного тока. Обращаясь к фиг. 3 и 4, двигатель , 130, включает в себя ведущий вал 131 , зацепленный с центром вращения рабочего колеса 135 для приведения в движение рабочего колеса 135 . Приводной вал 131 поддерживает параллельную связь с барабанной щеткой 125 , когда двигатель 130 установлен в нижнем корпусе 120 , так что движущая сила двигателя 130 может напрямую передаваться на барабан щетка 125 через приводной ремень 133 .Средство передачи движущей силы (не показано) может быть сформировано на одном конце ведущего вала 131 двигателя 130 для передачи движущей силы на вращающийся блок 160 . Таким образом, в соответствии с вращением ведущего вала 131 , двигатель , 130, передает движущую силу на барабанную щетку 125 , рабочее колесо , 135, и вращающийся блок , 160, одновременно.

Ссылаясь на фиг. 5, рабочее колесо 135 имеет всасывающее отверстие 136 , сформированное в центре одного конца ближе к первому каналу 143 , чтобы направлять пыль и воздух, выходящие из первого канала 143 и входящие в рабочее колесо 135 . Рабочее колесо , 135, также включает в себя пару лопастей , 137, , , и , 137, , b, , сформированных симметрично относительно центра вращения рабочего колеса 135 . Лезвия , 137, , , и , 137, , , выполнены с заданным радиусом кривизны. Концы лопастей , 137, , , и , 137, , , , расположены на расстоянии друг от друга, так что между ними образуется пара выпускных отверстий 139 а и 139 b .Соответственно, пыль всасывается через всасывающее отверстие 136 и выгружается через нагнетательные отверстия 139 a и 139 b крыльчаткой 135 с использованием центробежной силы. Выбрасываемый воздух проходит через второй канал 145 и попадает в пылесборник 150 . Рабочее колесо 135 может иметь неограниченное количество лопастей 137 a и 137 b .Обращаясь к примеру, показанному на фиг. 7, рабочее колесо 175 может включать четыре лопасти 177 a , 177 b , 177 c и 177 d для дальнейшего увеличения скорости потока удаляемого воздуха, увлеченного пылью. . Соответствующие выпускные отверстия 179 a , 179 b , 179 c и 179 d образуются между лопастями 177 a

179 177 c и 177 d.

По крайней мере, верхняя часть пылесборника 150 изготовлена ​​из полупрозрачного материала. Полупрозрачная верхняя часть пылесборника 150 видна снаружи узла всасывающего порта 100 , когда пылесборник 150 вставлен в отверстие 113 верхнего кожуха 110 , чтобы пользователь мог заглянуть внутрь пылесборника 150 и проверить количество собранной в нем пыли.Пылесборник , 150, может включать в себя ручку , 151, , расположенную наверху, так что пользователь может захватывать и извлекать пылесборник 150 из узла всасывающего порта 100 , чтобы очистить пылесборник 150 от пыли. и мусор. Пылесборник , 150, может также включать в себя выпускную часть , 155, (фиг. 2) для выпуска пыли и воздуха за пределы узла всасывающего порта 100 . Выпускная часть , 155, может включать в себя фильтр (не показан) для фильтрации мельчайшей пыли из воздуха, выходящего из пылесборника , 150, .

Вращающийся блок 160 расположен на нижнем корпусе 120 и на задней части двигателя 130 . Вращающийся блок , 160, включает в себя множество червячных шестерен (не показаны) и конических шестерен (не показаны). Вращающийся блок 160 получает движущую силу от двигателя 130 для вращения пары круглых пластин для тряпки 161 a и 161 b , прикрепленных к нижней части нижнего корпуса 120 .Пара пластин для тряпки 161 a и 161 b может включать ленты VELCRO (не показаны), расположенные на нижних частях для прикрепления к тряпкам или отсоединения от них 163 a и 163 г.

Полотно 163 a и 163 b может быть неподвижным, а не вращающимся. Обращаясь к фиг. 9, комбинация пластины для тряпки 430 , которая съемно прикреплена к задней части перегородки 480 в нижней части нижнего кожуха 420 , и прямоугольной тряпки 440 , которая съемно прикрепленный к нижней части пластины 430 тряпки для пола, может использоваться.Пластина для тряпки 430 включает в себя множество разнесенных отверстий 431 a , 43 l b , 431 c и 431 d, сформированных на верхней части для защелкивания с множество выступов 427 a , 427 b , 427 c и 427 d , сформированных на части нижней части нижнего кожуха 420 901 50, где пластина из ткани 430 установлен.

Пластина для тряпки 430 также включает удлиненное отверстие 433 для пропуска потоков пара, которые выходят из множества отверстий для пара 426 , образованных на нижнем кожухе 420 , для попадания в очищаемый объект не закрываемая пластиной тряпки 430 . Пластина для тряпки , 430, может включать ножную педаль 435 , выходящую из задней части, так что пользователь может наступить на педаль 435 с ножным управлением и отсоединить пластину для тряпки 430 от нижнего кожуха 420 с легкостью.Когда используется стационарное полотенце для пола , 440, , вращающийся блок , 160, не требуется в узле 400 всасывающего порта. Узел всасывающего порта , 400, также включает в себя колеса , 429, , , и , 429, , , b, , расположенные на задней стороне узла всасывающего порта, , 400, , которые выполнены с возможностью катания по очищаемой поверхности. Колеса помогают пользователю легче управлять пылесосом. На фиг. На фиг.9 ссылочная позиция 410 обозначает верхний кожух, а 425 обозначает барабанную щетку узла всасывающего порта 400 , которые, по существу, идентичны таковым у узла всасывающего порта 100 .

Ссылаясь на фиг. 1, 2 и 10 , основной корпус 200 включает переднюю крышку 201 . Передняя крышка 201 включает отверстие 207 , сформированное в верхней части для размещения в нем съемного резервуара для воды 210 , и кнопку блокировки 211 для блокировки резервуара для воды 210 на месте или освобождения резервуара для воды 210 из заблокированного состояния. Основной корпус 200 также включает в себя ручку-носитель 203 , выступающую вперед от основного корпуса 100 под наклоном, так что пользователь может взять ручку-носитель 203 и носить пылесос.Основной корпус , 200, дополнительно включает в себя часть для приема ручки , 205, , проходящую вдоль направления длины основного корпуса 200 в задней части, так что часть 301 для ручки может скользить в или из части для приема ручки 205 , и пара выступов 251 и 252 для намотки проводов, разнесенных по вертикали друг от друга, так что электрические провода (не показаны) на них наматываются.

Задняя часть бака для воды 210 вставлена ​​в основной корпус 200 .Резервуар для воды 210 снимается через отверстие 207 . Такие элементы, как насос 220 , предохранительный клапан 230 и блок нагревателя 240 , все размещены в основном корпусе 200 . Резервуар для воды 210 изготовлен из полупрозрачного материала, чтобы позволить пользователю заглянуть внутрь резервуара для воды 210 и проверить уровень воды через переднюю сторону резервуара для воды 210 , который виден снаружи основной корпус 200 .

Насос 220 принимает воду из бака для воды 210 через впускной канал 221 и подает заранее определенное количество воды в блок нагревателя 240 по водопроводу 231 . Выпускная труба 233 , сообщающаяся по текучей среде с основным корпусом 200 , образована на одной стороне водопровода 231 . Предохранительный клапан 230 установлен на выпускной трубе 233 для предотвращения обратного потока воды обратно к насосу 220 , когда подача воды затруднена из-за давления, создаваемого внутри нагревательного блока 240 . Выпускная труба 233 используется как канал для выпуска воды за пределы основного корпуса 200 .

В отличие от других малогабаритных нагревательных блоков, обычно используемых в обычных пароочистителях, нагревательный блок 240 в соответствии с примерным вариантом осуществления настоящего изобретения использует кожухонагреватель, который потребляет мощность от 1200 до 1900 Вт, и большой подогреватель размером 240 , вмещающий от 700 до 900 куб. см воды.Двигатель , 130, по настоящему изобретению потребляет приблизительно от 80 Вт до 100 Вт мощности, а пылесос потребляет максимум 1400 Вт мощности. Соответственно, паровой пылесос в соответствии с примерным вариантом осуществления настоящего изобретения может сэкономить приблизительно 600 Вт энергии по сравнению с обычным паровым пылесосом, который потребляет приблизительно 2000 Вт энергии. Поскольку нагревательный блок , 240, имеет размеры, позволяющие вместить большое количество воды, вероятность того, что накипь или отложения забивают пароотводящую трубу 241 , значительно снижается из-за увеличенной внутренней площади нагревательного блока 240 и соответствующих паропроводящая труба большего размера 241 .

Ссылаясь на фиг. 10, основной корпус , 200, имеет относительно тонкую форму, поскольку насос , 220, расположен на верхней части нагревательного блока , 240, . Однако возможны многие другие альтернативы. Например, как показано в основном корпусе 500 , показанном на фиг. 11, насос , 520, может быть расположен на боковой части нагревательного блока , 540, . В этом варианте осуществления высота основного корпуса 500 уменьшена, и, следовательно, пылесос может быть компактным.Оба основных корпуса 500 и 200 , проиллюстрированные соответственно на фиг. 11 и 10 имеют по существу одинаковую конструкцию, за исключением расположения насоса 520 . На фиг. На фиг.11 ссылочный номер 503 обозначает ручку-носитель, 521 — входное отверстие, 530 — предохранительный клапан, 531 — водопровод, 533 — выпускная труба, 601 — рукоять часть, 603 — рукоятка управления, 605 — часть кнопки управления и 607 — деталь фиксации ручки.

Ссылаясь на фиг. 10, часть 301 ручки имеет заданную длину и может быть извлечена из части 205 для приема ручки (фиг. 2), чтобы соответствовать росту пользователя, или вставлена ​​в нее. Фиксирующая часть 307 ручки, расположенная на верхней части части 205 для приема ручки, блокирует или разблокирует часть 301 ручки.

Рукоятка управления 303 зацепляется с верхней частью части ручки 301 для захвата пользователя и включает в себя часть кнопки управления 305 , имеющую множество кнопок для включения и выключения двигателя 130 и нагревательный блок 240 .Пользователь может управлять пылесосом и очисткой паром одновременно или по отдельности, манипулируя частью 305 кнопки управления.

Неограничивающий примерный способ одновременной работы как вакуумной, так и паровой очистки с использованием вышеописанного примерного варианта осуществления настоящего изобретения объясняется следующим образом.

Когда пользователь дает команду на включение двигателя 130 и нагревателя 240 через часть кнопки управления 305 , пылесос начинает пылесосить и очищать паром.Для уборки пылесосом ведущий вал 131 двигателя 130 вращается, тем самым приводя в движение барабанную щетку 125 , рабочее колесо 135 и вращающийся блок 160 одновременно. Обращаясь к фиг. 12, барабанная щетка 125 вращается так, что чистящие ребра 126 контактируют с очищаемым объектом, перемещая пыль D к входу 141 первого канала 143 . Пыль D всасывается через впускное отверстие 141 за счет всасывающей силы, создаваемой вращающейся крыльчаткой 135 , направляется через первый канал 143 и поступает во всасывающее отверстие 136 крыльчатки 135 .Пыль отделяется в крыльчатке 135 за счет создаваемой в ней центробежной силы, выходит через выпускные отверстия 139 a и 139 b , направляется через второй проход 145 и попадает в пылесборник 150 через впускное отверстие для пыли 153 . Из-за относительно небольшого расстояния пыль должна проходить через каналы 143 , 144 и 145 для втягивания пыли в пылесборник 150 , требуется меньшая сила всасывания для всасывания пыли, и, как следствие, Двигатель переменного тока 130 с низким энергопотреблением может использоваться без снижения эффективности пылесоса.

Ссылаясь на фиг. 10, для очистки паром нагреватель оболочки (не показан), расположенный внутри нагревательного блока 240 , нагревается, тем самым нагревая и превращая воду, содержащуюся в нагревательном блоке 240 , в пар. Затем пар выпускается на очищаемый объект через трубу для выпуска пара 241 и отверстия для выпуска пара (не показаны) нижнего кожуха 120 . Пара пластин для тряпки 161 a и 161 b вращается в соответствии с приводом вращающегося узла 160 для вращения полотна для пола 163 a и 163 b b b b в нижнюю часть, чтобы стереть нагретый паром предмет.

Ссылаясь на фиг. 13, потоки выбрасываемого пара не могут двигаться к всасывающему отверстию 123 из-за наличия разделительного ребра 180 . Поскольку пыль D также блокируется разделительным ребром 180 от движения в направлении пара, когда она очищается щеткой и перемещается к впускному отверстию 141 барабанной щеткой 125 , пыль D не смешивается с паром. Соответственно, можно избежать проблемы смачивания пыли D из-за испускаемого пара и прилипания к очищаемому объекту.

Согласно примерным вариантам осуществления настоящего изобретения, объясненным выше, с использованием двигателя переменного тока 130 , который потребляет гораздо меньше энергии, чем всасывающие двигатели, используемые в обычном паровом пылесосе, и нагревательный блок большого размера 240 , имеющий более высокую Эффективность и производительность, при которой потребляется меньше энергии, чем в обычных приложениях, обеспечивается лучшая эффективность очистки паром при таком же или меньшем потреблении энергии. Кроме того, поскольку нагревательный блок 240 большого размера обеспечивает пароотводящую трубу 241 большого размера, паропроизводящая труба 241 с меньшей вероятностью будет забиваться накипью и отложениями, что делает очиститель более пригодным для использования в течение более длительного времени. период времени.

Хотя некоторые примерные варианты осуществления настоящего изобретения были показаны и описаны со ссылкой на определенные предпочтительные варианты его осуществления, специалистам в данной области техники будет понятно, что в них могут быть внесены различные изменения формы и деталей без отклонения от сущности и объем изобретения, определенный прилагаемой формулой изобретения и ее эквивалентами.

Пылесос ручного типа Han; Чжун-Гюн; & nbsp et al. [SAMSUNG GWANGJU ELECTRONICS., LTD.]

U.Патентная заявка S. № 12/070763 была подана в патентное бюро 05.03.2009 на пылесос стержневого типа. Настоящая патентная заявка в настоящее время передана SAMSUNG GWANGJU ELECTRONICS. , LTD. Авторы изобретения — Чжун-Гюн Хан, Джин-гон Ли, Чан-Кеун О.

Номер заявки	200 060 12/070763
Идентификатор документа	/
Идентификационный номер семьи	40029204
Дата подачи

9322 9322 9322 9322-05 Патент США Приложение 200

060 Код товара A1 Хан; Чжун-Гюн; et al. 5 марта 2009 г.

---

Пылесос палочного типа

Abstract

Пылесос палочного типа предоставляется. Вакуум палочного типа очиститель включает в себя узел всасывающего отверстия и узел ручки, имеющий первый конец входит в зацепление с первой стороной узла всасывающего канала и второй конец с ручкой. Узел всасывающего порта включает в себя часть корпуса, содержащую всасывающее отверстие, через которое воздух и пыль всасывается с очищаемого объекта, сила всасывания генераторный агрегат, сформированный внутри корпуса для создания всасывающего сила, пылеуловитель для отделения и размещения пыли от засасываемый воздух и пыль, а также блок питания для подачи питания на блок создания силы всасывания.Сила всасывания, создающая блок расположен между всасывающим патрубком и пылеотделителем. блок, чтобы всасываемый воздух и пыль проходили через всасывающий блок генерации силы перед попаданием в пыль разделительный блок.

---

Изобретателей:	Han; Jung-gyun ; (город Кванджу, КР) ; Ой; Jang-keun ; (город Кванджу, КР) ; Ли; Jin-gon ; (город Кванджу, КР)
Переписка Адрес:	Пол Д.Greeley; Ohlandt, Greeley, Ruggiero & Perle, L. L.P. One Landmark Square, 10 этаж Стэмфорд CT 06901-2682 нас
Цессионарий:	SAMSUNG GWANGJU ELECTRONICS., LTD.
Семейный ID:	40029204
Прил. №:	12/070763
Записано:	21 февраля 2008 г.

---

Ток U.С. Класс:	15/349 ; 15 / 159,1; 15/347; 15/383
Текущая цена за клик Класс:	A47L 5/30 20130101; A47L 5/28 20130101; A47L 5/12 20130101; A47L 9/1608 20130101; A47L 9/1683 20130101; A47L 9/1691 20130101; A47L 9/1666 20130101
Класс при Публикация:	15/349 ; 15/383; 15/347; 15 / 159,1
Международный Класс:	A47L 9/16 20060101 A47L009 / 16; A47L 5/22 20060101 A47L005 / 22; A47L 9/10 20060101 A47L009 / 10; A46B 5/00 20060101 A46B005 / 00

---

Данные по зарубежным приложениям

---

Дата	Код	Номер заявки
28 августа 2007 г.	KR	2007-86690

---

Претензии

---

1.Пылесос стержневого типа, содержащий: узел всасывающего отверстия. перемещается вдоль очищаемого объекта, чтобы втягивать пыль и воздух из предмет; и блок ручки, в котором первый конец входит в зацепление с первая сторона узла всасывающего порта, а второй конец содержит рукоятка, чтобы пользователь мог захватить рукоятку для перемещения всасывания узел порта вдоль очищаемого объекта, при этом всасывающий узел порта включает: часть корпуса, содержащую всасывающий канал через который воздух и пыль вытягиваются из объекта, очищен, внутри кожуха сформирован блок, создающий всасывающую силу часть для создания всасывающей силы, пылеуловитель для отделите пыль от всасываемого воздуха и пыли и разместите отделенная пыль в нем, и блок питания для подачи питания на блок, создающий всасывающую силу, при этом всасывающая сила генераторный агрегат расположен между всасывающим патрубком и пылью блок разделения так, чтобы всасываемый воздух и пыль проходили через блок создания всасывающей силы перед попаданием в пыль разделительный блок.

2. Пылесос стержневого типа по п. 1, отличающийся тем, что всасывающий блок, генерирующий силу, включает: рабочее колесо, выходящее в проход между всасывающим патрубком и пылеуловителем, рабочее колесо настроено на создание всасывающей силы за счет вращательное движение; и всасывающий двигатель для получения энергии от блок питания и поверните крыльчатку.

3. Пылесос палочного типа по п.1, в котором пыль блок сепарации состоит из: циклонной камеры для отделения пыли от воздух и пыль всасываются через всасывающий патрубок с помощью центробежная сила; и камера для сбора пыли для размещения пыль отделяется от камеры циклона.

4. Пылесос стержневого типа по п.3, в котором пыль Блок сепарации включает: циклонный пылеуловитель, в котором циклонная камера и пылеуловитель расположены в параллельно, таким образом, чтобы вход циклона образовывался на первый конец и циклонная камера и пылеуловитель открыты во втором конце; и боковая крышка для закрытия второй стороны циклонного пылеотделителя, боковая крышка содержит воздуховыпускная труба для направления воздуха, выходящего из циклонная камера.

5. Пылесос по п.4, в котором пыль блок разделения содержит: фильтрующий элемент, сформированный на внешней поверхность боковой крышки для фильтрации оставшейся пыли из воздуха выгружается из циклонной камеры; и поддержка фильтра элемент съемно сформирован на внешней поверхности боковой крышки, чтобы поддержите фильтрующий элемент, сформированный на боковой крышке.

6. Пылесос по п. 5, отличающийся тем, что фильтр опорный элемент содержит по меньшей мере одно отверстие для прохождения воздуха.

7. Пылесос стержневого типа по п.4, в котором верхняя сторона пылеуловителя циклонного типа выполнен из прозрачного материал, позволяющий пользователю видеть камеру циклона и пыль сборная камера через него.

8. Пылесос по п.1, отличающийся тем, что кожух часть включает камеру пылеотделителя, так что пыль блок сепарации съемно размещен в блоке пылеулавливания камера.

9. Пылесос по п.1, отличающийся тем, что всасывающий узел порта дополнительно включает: вращающуюся щетку подвижно сформированную во всасывающем патрубке; и вращающийся щеточный двигатель для привода вращающаяся щетка.

10. Пылесос стержневого типа по п.9, отличающийся тем, что вращающийся щеточный двигатель получает питание от энергоблока.

11. Пылесос стержневого типа по п.1, отличающийся тем, что стержень часть содержит: зацепляющуюся часть, зацепленную с первой стороной узел всасывающего патрубка; удлинительная часть стержневого типа, расширенная от захватывающая часть; и рукоятка, сформированная на одном конце удлинитель стержневого типа.

12. Пылесос по п.1, отличающийся тем, что мощность блок питания содержит батарею, съемно расположенную внутри корпусная часть.

13. Пылесос стержневого типа, содержащий: удлинитель стержневого типа. часть, имеющая рукоятку, сформированную на ее первом конце; кожух часть, содержащая всасывающий патрубок и часть для зацепления ручки, ручка зацепляющая часть конфигурируется так, чтобы зацеплять второй конец удлинитель стержневого типа; блок, создающий всасывающую силу внутри часть корпуса для создания всасывающей силы, всасывающая сила настроен на втягивание воздуха и пыли из объекта, очищается через всасывающий патрубок; пылеуловитель для отделять и собирать пыль из воздуха и пыли; и аккумулятор съемно внутри корпуса, аккумулятор настроен на подавать питание на блок создания силы всасывания, при этом Узел создания всасывающей силы расположен между всасывающим отверстием и пылеуловитель, чтобы всасываемый воздух и пыль проходили через блок создания силы всасывания перед введением в пылеуловитель.

14. Пылесос стержневого типа по п. 13, отличающийся тем, что всасывающий блок, генерирующий силу, включает: рабочее колесо, выходящее в проход между всасывающим патрубком и пылеуловителем, рабочее колесо настроено на создание всасывающей силы за счет вращательное движение; и всасывающий двигатель для получения энергии от аккумулятор и поверните крыльчатку.

15. Пылесос стержневого типа по п.13, в котором пыль блок сепарации состоит из: циклонной камеры для отделения пыли от воздух и пыль всасываются через всасывающий патрубок с помощью центробежная сила; и камера для сбора пыли для размещения пыль отделяется от камеры циклона.

16. Пылесос по п. 13, отличающийся тем, что кожух часть включает камеру пылеотделителя, так что пыль блок сепарации съемно размещен в блоке пылеулавливания камера.

17. Пылесос по п. 13, отличающийся тем, что кожух часть дополнительно содержит вращающуюся щетку, подвижно сформированную в всасывающий порт; и двигатель вращающейся щетки для привода вращающегося щетка, при этом двигатель вращающейся щетки получает питание от аккумулятор.

---

Описание

---

Перекрестная ссылка на родственную заявку

[0001] Эта заявка испрашивает приоритет корейского патента. Заявка №2007-0086690, подана 28 августа 2007 г. на корейском языке Ведомство интеллектуальной собственности, полное раскрытие которого настоящим включен в качестве ссылки.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

[0002] 1. Область изобретения

[0003] Настоящее изобретение относится к вакуумному стержню стержневого типа. пылесосом, а более конкретно, пылесосу ручного типа, который имеет блок питания типа АКБ увеличенной срок службы и способен снизить уровень шума.

[0004] 2.Описание уровня техники

[0005] Пылесосы являются одними из наиболее широко используемых в домашних условиях. электронная техника. Пылесосы всасывают воздух и пыль из очищаемая поверхность с использованием силы всасывания, создаваемой вакуумом источник.

[0006] Канистра пылесоса включает в себя основной корпус, всасывающий узел порта и соединительная деталь. Основной корпус включает блок создания всасывающей силы и блок пылеулавливания для отделяйте пыль от воздуха и собирайте отделившуюся пыль.Всасывание блок генерации силы включает крыльчатку, которая обычно Установлен с возможностью вращения и всасывающий двигатель для вращения рабочего колеса. Узел всасывающего порта перемещается вдоль очищаемого объекта, всасывание пыли и воздуха через всасывающий патрубок. Соединительная часть соединяет узел всасывающего порта с основным корпусом и включает рукоятка, удлинительная трубка для подсоединения узла всасывающего патрубка и рукоятку, и гибкий шланг для соединения рукоятки и основной корпус.

[0007] Пылесос канистрового типа включает в себя линию питания, которая подвергается воздействию внешней среды для подачи энергии на силу всасывания генераторный агрегат.Обычно вилка формируется на одном конце источника питания. линия вставляется в розетку, образованную в стенах комнаты, для питания мощность блока создания силы всасывания.

[0008] Тем временем пользователь пылесоса канистрового типа перемещается не только всасывающий порт в сборе, но и основной корпус с узлом всасывающего патрубка. При использовании пылесоса Пользователь должен быть осторожен, чтобы не ударить предметы поблизости.

[0009] Пылесос палочного типа является одним из тех пылесосов, которые предлагаются для устранения упомянутых выше неудобств.В По внешнему виду пылесос палочного типа похож на очиститель канистрового типа в том смысле, что он включает узел всасывающего патрубка, удлинитель и рукоятка. Однако пылесос палочного типа пылесос пропускает основной корпус и вместо этого использует всасывающий блок генерации силы и блок пылеулавливания во всасывающей портовая сборка. Узел всасывающего патрубка вакуумного стержневого типа пылесос втягивает пыль, используя создаваемую всасывающую силу, а также собирает в себе отделенную пыль.Кроме того, Пылесос палочного типа обычно вмещает блок питания например, аккумулятор в блоке создания силы всасывания для питания мощность на блок, генерирующий силу всасывания, и поэтому не требует отдельная линия электропередачи.

[0010] В большинстве пылесосов стержневого типа сила всасывания генераторный агрегат расположен в задней части пылевого разделительный блок. Соответственно, вакуумное давление всасывания блок, генерирующий силу, передается на всасывающий патрубок через пылеуловитель.Однако пылеуловитель можно повреждены вакуумным давлением, передаваемым на всасывание порт. Следовательно, блок, создающий всасывающую силу, должен вращаться. крыльчатка на относительно высокой скорости для преодоления потери давления в пылеуловителе и обеспечить всасывающий патрубок достаточная сила всасывания.

[0011] Когда блок создания силы всасывания расположен сзади сторона пылесоса, как в пылесосе с ручкой, блок создания силы всасывания потребляет относительно большое количество мощности, что снижает срок службы блока питания, например как батарея, которая обеспечивает питание всасывающей силы, генерирующей единица.Кроме того, крыльчатка издает неприятный шум во время его быстрое вращение.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0012] Примерные варианты осуществления настоящего раскрытия преодолевают вышеперечисленные недостатки и другие недостатки, не описанные выше. Соответственно, целью настоящего раскрытия является предоставление Пылесос палочного типа с блоком питания увеличенный срок службы и способен снизить уровень шума блок создания всасывающей силы.

[0013] Аспект настоящего раскрытия обеспечивает тип ручки пылесос, который включает узел всасывающего отверстия, перемещаемый вдоль очищаемый объект для втягивания пыли и воздуха из объекта, и стержень, в котором первый конец входит в зацепление с первой стороной узла всасывающего отверстия, а второй конец содержит рукоятку так, чтобы пользователь мог захватить рукоятку, чтобы переместить всасывающий порт сборка по очищаемому объекту.Узел всасывающего порта может включать в себя часть корпуса, содержащую всасывающий канал, через который воздух и пыль отсасываются от очищаемого объекта, отсос блок генерации силы, сформированный внутри части кожуха для создания сила всасывания, пылеуловитель для отделения пыли от всасывать воздух и пыль и размещать в них отделенную пыль, и блок питания для подачи энергии на генератор силы всасывания единица. Блок создания всасывающей силы может быть расположен между всасывающий патрубок и пылеуловитель, чтобы всасываемый воздух и пыль проходит через блок, генерирующий всасывающую силу, прежде чем будет вводится в пылеуловитель.

[0014] Узел создания всасывающей силы может включать крыльчатку расположен в проходе, образованном между всасывающими порт и пылеотделитель, чтобы создать всасывающую силу за счет вращательное движение и всасывающий двигатель для получения энергии от блок питания и поверните крыльчатку.

[0015] Блок отделения пыли может включать в себя циклонную камеру для отделять пыль от воздуха и пыль, всасываемую через всасывающий патрубок за счет центробежной силы и камеры для сбора пыли разместить пыль, отделенную от камеры циклона.

[0016] Блок пылеотделения может включать в себя циклонный пылеуловитель. блок отделения, в котором циклонная камера и пыль сборные камеры расположены параллельно таким образом, чтобы вход циклона образован на первом конце и камера циклона и пылеулавливающая камера открыты на втором конце, а боковая крышка, закрывающая вторую сторону циклона, отделяющую пыль блок, и содержащий воздуховыпускную трубу для направления воздуха, выгружается из циклонной камеры.

[0017] Блок пылеотделения может включать фильтрующий элемент, выполненный на внешней поверхности боковой крышки для фильтрации оставшейся пыли от воздух, выпускаемый из циклонной камеры, и фильтр опорный элемент съемно сформирован на внешней поверхности боковины крышка для поддержки фильтрующего элемента, сформированного на боковой крышке.

[0018] Опорный элемент фильтра может включать в себя по меньшей мере один воздушный проходящее отверстие.

[0019] Верхняя сторона циклонного пылеотделителя может быть сделаны из прозрачного материала, чтобы пользователь мог видеть циклонная камера и камера для сбора пыли через нее.

[0020] Корпусная часть может включать камеру пылеотделителя. так что пылеуловитель съемно размещается в пыли камера сепаратора.

[0021] Узел всасывающего патрубка может дополнительно включать поворотный щетка, подвижно сформированная во всасывающем отверстии, и вращающаяся щетка двигатель для вращения вращающейся щетки.

[0022] Электродвигатель вращающейся щетки может получать питание от источника питания. генераторный агрегат.

[0023] Часть ручки может включать в себя зацепляющуюся часть, зацепленную с первая сторона узла всасывающего патрубка, удлинитель стержневого типа часть, выходящая из зацепляющей части, и рукоятка, образованная на одной конец удлинительной части стержневого типа.

[0024] Энергогенерирующий блок может включать съемную батарею. расположен внутри кожуха.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0025] Вышеупомянутые и другие аспекты настоящего раскрытия будут быть более очевидным из следующего подробного описания примерные варианты осуществления со ссылкой на прилагаемые чертежи, в котором:

. Фиг.1 — частичный вид в перспективе палки в разобранном виде. тип пылесоса согласно примерному варианту осуществления настоящее раскрытие;

[0027] Фиг. 2 — вид сверху, иллюстрирующий узел всасывающего порта. пылесоса стержневого типа по фиг. 1 из которых верхний кожух снимается;

Фиг. 3 — частичный вид в перспективе пыли в разобранном виде. разделительный блок в пылесосе стержневого типа, показанном на фиг. 1;

Фиг. 4 — вид в перспективе, иллюстрирующий боковую крышку блок отделения пыли, показанный на фиг.3 с разных сторон;

[0030] Фиг. 5 — вид в разрезе по линии V-V на фиг. 1; и

. Фиг. 6 — вид в разрезе по линии VI-VI на фиг. 1.

[0032] На всех чертежах одни и те же ссылочные позиции будут пониматься как относящиеся к одним и тем же элементам, функциям и конструкции.

ПОДРОБНОЕ ОПИСАНИЕ ПРИМЕРНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0033] Вопросы, определенные в описании, такие как подробное конструкция и элементы предназначены для помощи во всестороннем понимание примерных вариантов осуществления раскрытия.Соответственно, специалисты в данной области техники поймут, что различные изменения и модификации описанных вариантов осуществления здесь может быть сделано без отступления от объема и духа раскрытие. А также описания известных функций и конструкции опущены для ясности и краткости.

[0034] Ссылаясь на фиг. 1 и 2, пылесос палочного типа 1 согласно примерному варианту осуществления настоящего раскрытия включает в себя узел 100 всасывающего порта и стержневую часть 200.

[0035] Узел 100 всасывающего отверстия предназначен для перемещения вдоль очищаемый объект, и втягивать пыль с объекта и собирать втянутую пыль. Ручка 200 входит в зацепление с задняя часть узла 100 всасывающего порта для облегчения работа пользователя узла всасывающего порта 100 вдоль объекта очищается. Часть 200 ручки включает в себя зацепляющую часть 210. сформированный на задней части узла 100 всасывающего порта, a удлинительная часть 220 стержневого типа, выходящая из зацепляющей части 210, и рукоятку 230, сформированную на верхней части стержневого Удлинитель 220.

[0036] Ссылаясь на фиг. 1, 2 и 6, узел всасывающего патрубка 100 включает в себя кожух 110, вращающуюся щетку 120, вращающуюся щеточный двигатель 121, источник питания 130, сила всасывания блок 140 и блок 150 отделения пыли.

[0037] Как показано на фиг. 1 часть 110 кожуха включает верхнюю кожух 111 и нижний кожух 112. Верхний кожух 111 включает в себя камера S пылеотделителя для установки пылеотделителя 150 в нем. Верхний кожух 111 также включает в себя множество воздушных выпускные отверстия 111a, сформированные в задней части для обеспечения чистоты воздух, который должен быть выпущен за пределы узла 100 всасывающего порта после пыль отделяется в блоке 150 отделения пыли.

[0038] Как показано на фиг. 6 нижний кожух 112 включает всасывающий порт 112a сформирован на передней части. Можно втягивать пыль и воздух в узел всасывающего патрубка 100 через всасывающий патрубок 112а.

[0039] Ссылаясь на фиг. 2 и 6, вращающаяся щетка 120 сформированный на передней части нижнего кожуха 112, для размещения во всасывающем отверстии 112а. Вращающаяся щетка 120 вращается за счет двигатель 121 вращающейся щетки, чтобы ударить его нижней частью по объекту очищается и удалить пыль с очищаемого объекта.

[0040] Электродвигатель 121 вращающейся щетки получает питание от источник питания 130 (фиг. 6). Источник питания 130 согласно примерный вариант осуществления настоящего раскрытия реализован как сменный аккумулятор 130 установлен внутри корпуса 110. аккумулятор 130 обеспечивает питание не только вращающегося щеточного двигателя. 121, но также и всасывающий двигатель 141, который будет объяснен ниже. ниже.

[0041] Как показано на фиг. 2, блок 140 создания всасывающей силы включает всасывающий двигатель 141, крыльчатку 142 и всасывающий патрубок соединительная труба 143.Всасывающий двигатель 141 получает питание от аккумулятор 130 для вращения рабочего колеса 142. Рабочее колесо 142 вращается всасывающим двигателем 141 для создания вакуумного давления или всасывания сила. Соединительная труба 143 всасывающего патрубка соединяет всасывающий патрубок. порт 112a и крыльчатка 142 для направления воздуха и пыли из очищаемый объект в рабочее колесо 142.

[0042] Узел 100 всасывающего порта включает в себя всасывающую силу генераторный блок 140 и аккумулятор 130 для подачи питания на блок 140 создания всасывающей силы для создания всасывающей силы. В пылесос 1 согласно примерному варианту настоящее раскрытие не требует линии электропередачи для приема внешних мощность.

[0043] Снова обратимся к фиг. 2, блок создания силы всасывания 140 расположен перед блоком 150 отделения пыли. То есть блок 140 создания всасывающей силы предусмотрен между всасывающее отверстие 112a и пылеотделитель 150. Воздух и пыль проходит через всасывающий порт 112a, а затем проходит через всасывающий блок 140 генерирования силы и поступает в блок отделения пыли 150.В частности, воздух и пыль проходят через всасывающий патрубок. 112a поступает в пылеуловитель 150 через рабочее колесо 142. предусмотрена в блоке 140 создания силы всасывания. Рабочее колесо 142 расположен на канале для жидкости, который соединяет всасывающий порт 112a. и блок 150 отделения пыли согласно примерному вариант осуществления настоящего раскрытия. Следовательно, крыльчатка 142 работает как крыльчатка байпаса, в то время как двигатель для привода этого байпаса рабочее колесо работает как байпасный двигатель.

[0044] По сравнению с пылесосом, в котором всасывание блок 140 генерирования силы расположен в задней части пылеуловитель 150, пылесос в соответствии с примерный вариант осуществления настоящего раскрытия может обеспечить почти неизменный уровень всасывающей силы к всасывающему отверстию 112a, когда всасывающий двигатель 141 вращает рабочее колесо 142 относительно медленнее. скорость.

[0045] Поскольку блок 140 создания всасывающей силы расположен в перед пылеуловителем 150, вакуумное давление генерируемая блоком 140 создания силы всасывания, передается к всасывающему отверстию 112a неповрежденным, то есть без воздействия пылеотделитель 150. Кроме того, всасывающий блок 140 генерирования силы расположен перед пылью разделительный блок 150, рабочее колесо 142 всасывающей силы генераторный блок 140 способен всасывать пыль и воздух. через всасывающий порт 112a, используя не только вакуумное давление, но и также механическое трение.Механическое трение рабочего колеса 142 более конкретно относится к трению между воздухом и пылью. с вращающимися лопастями (не показаны) рабочего колеса 142, который обеспечивает движущую силу в направлении пыли разделительный блок 150.

[0046] Если блок 140 создания силы всасывания расположен сзади блока 150 отделения пыли, вакуумное давление, создаваемое блок 140 создания всасывающей силы может быть передан на всасывающий патрубок 112а через пылеотделитель 150.Соответственно, блок 150 отделения пыли имеет потерю вакуумного давления, в то время как вакуумное давление передается за счет силы всасывания генераторный блок 140 к всасывающему отверстию 112a. Кроме того, если блок 140 создания всасывающей силы расположен позади пыли блок отделения 150, пыль фильтруется на блоке отделения пыли 150 уже до прибытия к блоку создания силы всасывания 140, и, следовательно, крыльчатка 142 не может тянуть пыль в пылеуловитель 150 механическим трение.

[0047] Как объяснено выше, когда блок, создающий всасывающую силу 140 расположен перед блоком 150 отделения пыли, рабочее колесо 142 может вращаться с относительно меньшей скоростью, чем когда блок 140 создания всасывающей силы расположен в задней части блок пылеотделения 150, но без снижения уровня всасывающая сила, приложенная к всасывающему отверстию 112a. Поскольку всасывающий двигатель 141 потребляет меньше энергии для вращения рабочего колеса 142, срок службы батареи 130 для подачи питания на всасывание двигатель 141 может быть увеличен.Кроме того, поскольку вращательный частота вращения крыльчатки 142 уменьшается, уменьшается количество шума. генерируется вращением крыльчатки 142.

[0048] Как показано на фиг. 1 и 3, блок 150 отделения пыли является съемно установлен в камере (S) пылеотделителя верхний кожух 111. Блок 150 пылеотделения включает в себя циклон пылеуловитель 160, боковая крышка 170, фильтрующий элемент 180, и опорный элемент 190 фильтра.

[0049] Как показано на фиг. 1, циклонный пылеуловитель 160 включает впускное отверстие 162 циклона, сформированное на первой стороне 160а.Пыль и воздух после прохождения через блок создания силы всасывания 140, вводится в камеру 163 циклона через циклон вход 162.

[0050] Как показано на фиг. 3 и 5, циклонный пылеуловитель 160 включает в себя циклонную камеру 163 и камеру для сбора пыли. 164 оба образовались в нем. Циклонная камера 163 отделяется с помощью центробежная сила, пыль из воздуха, попавшая через вход циклона 162. Камера для сбора пыли 164 собирает пыль отделена от циклонной камеры 163.Циклонная камера 163 и пылеулавливающая камера 164 расположены параллельно и отделены друг от друга единой перегородкой 165. Циклон камера 163 и камера для сбора пыли 164 открыты для вторая сторона 160b циклонного пылеотделителя 160.

[0051] Циклонный пылеотделитель 160 включает пыль рукоятка 161 разделительного блока, сформированная на верхней стороне 160c, так что пользователь может легко взять его и нести пылеотделительный блок 150. Верхняя сторона 160c циклонного пылеотделителя 160 может быть изготовлен из прозрачного материала, чтобы обеспечить соблюдение циклонная камера 163 и пылеуловитель 164 из за пределами.Соответственно, пользователь может видеть и проверять пыль. разделение циклонной камеры 163, а также проверка количество пыли, собранной в пылесборной камере 164, без необходимости разбирать блок 150 отделения пыли.

[0052] Ссылаясь на фиг. 3 и 4, боковая крышка 170 закрывает вторая сторона 160b циклонного пылеотделителя 160. Сторона крышка 170 выполнена съемно на циклонном пылеулавливающем устройстве 160. Если пылесборная камера 164 заполнена, пользователь отсоединяет боковая крышка 170 циклонного пылеотделителя 160 и опорожнить пылесборную камеру 170.Боковая крышка 170 включает на нем сформирована выпускная труба 171 для воздуха. Соответственно чистый воздух выводится из циклонной камеры 163 в фильтрующий элемент 180 через выпускную трубу 171 для воздуха, когда пыль отделяется от воздуха.

[0053] Как показано на фиг. 3 фильтрующий элемент 180 расположен на внешняя сторона 172 боковой крышки 170 для фильтрации оставшейся пыли от воздух, поступающий из циклонной камеры 163.

[0054] Фильтрующий элемент 180 поддерживается опорой фильтра. элемент 190, чтобы оставаться в зацеплении с боковой крышкой 170.Фильтр опорный элемент 190 разъемно зацеплен с боковой крышкой 170. Соответственно, если фильтрующий элемент 180 становится слишком пыльным, фильтр опорный элемент 190 вместе с фильтрующим элементом 180 удаляется через боковую крышку 170, и пользователь может удалить пыль с фильтрующий элемент 180. Опорный элемент 190 фильтра включает в себя множество воздушных отверстий 191 для прохождения воздуха после прохождения через них фильтрующий элемент 180.

[0055] Работа пылесоса стержневого типа, сконструированного как выше, согласно примерным вариантам осуществления настоящего раскрытие будет объяснено ниже со ссылкой на фиг.2, 5 и 6.

[0056] Когда пользователь управляет пылесосом 1 ручного типа, двигатель 121 вращающейся щетки получает питание от аккумулятора 130, чтобы поверните вращающуюся щетку на 120. В то же время всасывающий двигатель 141 также получает питание от аккумулятора 130 для вращения крыльчатки. 142. Вращение крыльчатки 142 создает всасывающую силу. (вакуумное давление), которое подается на всасывающий патрубок 112a через соединительную трубу 143 всасывающего порта (см. фиг. 2).

[0057] Как объяснялось выше, поскольку сила всасывания блок 140, имеющий всасывающий двигатель 141 и рабочее колесо 142, расположен между пылеотделителем 150 и всасывающим патрубком 112a, неизменный уровень всасывающей силы может быть обеспечен всасывающее отверстие 112a, даже когда всасывающий двигатель 141 вращает рабочее колесо 142 на относительно более низкой скорости. В результате аккумулятор 130 для подачи питания на всасывающий двигатель 141 может использоваться для более длительный период времени. Кроме того, поскольку рабочее колесо 142 вращается с относительно меньшей скоростью, снижается шум.

[0058] Во время очистки, когда пользователь перемещает узел всасывающего порта 100 вдоль очищаемого объекта всасывается воздух и пыль всасывающий порт 112а. Вращающаяся щетка 120 ударяет по пыли очищаемый объект вращается, чтобы облегчить удаление пыли.В результате получается более эффективная очистка. достигнуто.

[0059] Воздух и пыль попадают через всасывающий порт 112a, и вводится в рабочее колесо 142 через всасывающий патрубок соединительный патрубок 143 (см. фиг. 2). Затем воздух и пыль направляются к задней части пылесоса не только силой всасывания, но и механическое трение с рабочим колесом 142 и направлено на вход 162 циклонного пылеотделителя 160. Поскольку воздух и пыль попадают во впускной патрубок 162 циклона обоими сила всасывания и механическое трение, мощность всасывания Двигатель 141 для вращения крыльчатки 142 может быть относительно уменьшен.

[0060] Как показано на фиг. 5, воздух и пыль попадают на вход циклона 162 и вращается внутри циклонной камеры 163 в сторону крышка 170. Пыль отделяется от воздуха под действием центробежной силы. и собирается в пылесборной камере 164. Чистый воздух выходит из циклонной камеры 163 через воздуховыпускную трубу 171 формируется на боковой крышке 170 и достигает фильтрующего элемента 180 взаимодействует с боковой крышкой 170. Воздух вторично фильтруется, так как он проходит через фильтрующий элемент 180, так что оставшаяся пыль разделены.Затем полученный чистый воздух пропускается через воздух. проходя отверстие 191 фильтра опорного элемента 190 и разряжать из пылеулавливающего устройства 150. Затем воздух проходит через проходы, такие как отверстие для выпуска воздуха 111a (см. фиг.1) формируется на задней части верхнего кожуха 111 и выводится через узел 100 всасывающего порта.

[0061] Между тем, пользователь может наблюдать за состоянием циклона камеру 163 и камеру 164 для сбора пыли, расположенную внутри циклонный пылеуловитель 160 в процессе очистки. Если определение того, что пылесборная камера 164 нуждается в опорожнении, пользователь отделяет пылеотделитель 150 от пыли камера сепаратора (S) (РИС.1), удаляет циклонную пыль отделяя блок 160 и боковую крышку 170, и удаляет пыль камера для сбора пыли 164. Пользователь может снять фильтр. опорный элемент 190 вместе с фильтрующим элементом 180 от боковая крышка 170 для очистки фильтрующего элемента 180.

[0062] Хотя некоторые примерные варианты осуществления настоящего раскрытие было показано и описано со ссылкой на определенные предпочтительные варианты его осуществления будут понятны тем, кто специалист в данной области, что различные изменения формы и деталей могут быть сделано в нем без отступления от духа и объема раскрытие, как определено прилагаемой формулой изобретения и ее эквиваленты.

* * * * *

---

LG крыльчатка дренажного насоса

Samsung WA52J8060AW / A2-00 ШАЙБА Это было бы не час, а 10 минут! Из руководства LG: OE: сливной шланг перекручен или забит или сливной фильтр забит — Прочистите и распрямите сливной шланг / очистите сливной фильтр. ШАЙБА Samsung WF45H6300AG / A2-0000 Я сделал это более двух лет назад, стиральная машина все еще работает нормально. Иногда это срабатывало, иногда — нет, и я заметил, что когда вынимал насос из машины, крыльчатка вращалась с сопротивлением.Новый насос имел сопротивление 5 Ом, как и старый. Samsung WA48J7770AW / A2-00 ШАЙБА Сначала проверьте фильтр сливного насоса, шланги и сливные трубы под раковиной на предмет засоров. *** Priority Mail 1-3 дня приоритетной обработки, 1-3 дня в вашем доме, по желанию при проверке некоторых товаров специальная акция БЕСПЛАТНЫЙ приоритет Samsung WB09H7300GP / A1 (0000) ШАЙБА Samsung WF45H6300AW / A2-00 ШАЙБА Шаг 11 для циркуляционного насоса удалось, но не для сливного насоса. Для снятия и повторной установки насоса требуются некоторые навыки работы с пружинными хомутами для шлангов в ограниченном пространстве.Который имеет дверь с дверью. Очень грязно внутри. Мне нужна помощь. Проверить рабочее колесо насоса. ПОЗВОНИТЕ НАМ: (954) 861-0318 WHATSAPP: +19548610318, 12 складов в США, доставка 2-4 рабочих дня к вам домой с ускоренной доставкой, 2-3 ДНЯ — LG Askoll Mod. M120-2 Крыльчатка сливного насоса омывателя 4 лопасти ART.RT022000 Снял старую крыльчатку и поставил новую и собрал в обратном порядке — теперь сливы отличные! Одна из основных частей бытовой посудомоечной машины — сливной насос — часто становится источником проблемы, связанной с плохим сливом…. Затем вы можете снять верхнюю часть фильтра, чтобы получить доступ к переключателю, крыльчатке насоса и частичному виду сливного насоса. Скорее всего нормально. Это просто грязное рабочее колесо помпы. Прежде чем мы начнем: убедитесь, что устройство пустое, выключено и слито видимое количество воды в ванне. Не тратьте деньги на покупку запчастей. Samsung WF42H5200AW / A2-01 ШАЙБА 3.) Если речь идет о моделях посудомоечных машин LG, использующих отдельный сливной насос, рекомендуется проверить впускные / выпускные коммуникации помпы.Применен фильтр LG WF45K6200AZ / A2-01 WASHER LG. 1.) сборка основной платы проверяет с помощью цифрового мультиметра 120 В переменного тока. Samsung WA52J8700AP / A2-00 ШАЙБА 18,89 $. Если вы заметили такое, просто вытащите его плоскогубцами или пинцетом и посмотрите, свободно ли вращается крыльчатка. Моя стиральная машина снова работает идеально. Samsung WF45N5300AW / US-00 Служба ремонта стиральной машины Авторизованный сервисный центр LG, г. Данвилл, Калифорния. $ 0 вложено около полутора часов за раз. У меня аппарат LG WD13020D или 12020D (по мануалу). Но на самом деле это не имеет значения, поскольку это переменный ток переменного тока.ШАЙБА Samsung WF42H5000AW / A2-0000 Samsung WF42H5200AW / A2-00 ШАЙБА Я снял насос в сборе. Чтобы аналогичным образом протестировать сливной насос, снимите сливную линию из-под раковины и поместите ее в большое ведро, чтобы вы могли наблюдать за потоком воды во время работы насоса. Samsung WF42H5200AP / A2-0000 ШАЙБА Samsung WA50K8600AW / A2 (0000) ШАЙБА Сделала. Несмотря на то, что вы заменили сливной насос, проверка сопротивления змеевика насоса будет полезна для повторной проверки вашего нового насоса и. Если вы не знаете, как установить купленную деталь и подойдет ли она к вашей модели. Сливной насос и двигатель в сборе для стиральной машины LG WM3455HW. Я выключил его, осушил шланг и прочистил фильтр. Жена сказала, что услышала гудение, как будто сливной двигатель пытался слить, затем он перестал гудеть. Samsung WF45K6500AW / A2 (0000) ШАЙБА Samsung WF45M5500AZ / A5-00 ШАЙБА Samsung WA48J7700AW / A2-01 ШАЙБА Samsung WA45H7000AP / A2 (0000) ШАЙБА Если она жесткая или не крутится, возможно, потребуется снять помпу с машины. Наверное, у меня было около часа на ремонт. ШАЙБА Samsung WF56H9100AW / A2-0000 1 мысль «Доступ к сливному насосу в стиральной машине LG с фронтальной загрузкой и снятие с него» yosappy 29 июля 2012 г. в 16:42.Samsung WF45H6300AG / A2-01 WASHER Я заменил только сливной насос, а не рециркуляционный. Samsung WF42H5200AF / A2-01 ШАЙБА Samsung WF50K7500AV / A2-00 ШАЙБА Samsung WF50K7500AW / A2-11 ШАЙБА Узнать сейчас После очистки она свободно вращалась, как волчок. Сливной насос стиральной машины LG 4681EA2001T в сборе имеет приблизительные размеры Д: 8 дюймов x Ш: 5 дюймов x В: 5 дюймов Высококачественный сливной насос стиральной машины LG OEM 4681EA2001T изготовлен из высококачественных материалов для обеспечения долговечности и точной подгонки. инструкции в руководстве пользователя при установке этой детали Все линии четкие.Samsung WA48J7770AP / A2-01 ШАЙБА Samsung WF42H5400AW / A2-00 ШАЙБА Удалила все, что мешало сливу. НОВАЯ БЕЗ ОРИГИНАЛЬНОЙ КОРОБКИ: НОВАЯ БЕЗ ОРИГИНАЛЬНОЙ КОРОБКИ., Деталь БУДЕТ ПОСТАВЛЯТЬСЯ В ПРИОРИТЕТНОМ ПОЧТОВОМ ЯЩИКЕ ДЛЯ БЫСТРОЙ ДОСТАВКИ И ЗАЩИТЫ ПРОДУКТА Samsung WF45H6300AW / A2-01 ШАЙБА Найдите панель доступа в нижней части передней стиральной машины. Если вы заметили такое, просто вытащите его плоскогубцами или пинцетом и посмотрите, свободно ли вращается крыльчатка. Samsung WF56H9110CW / A2 (0000) ВАРИАНТЫ ДОСТАВКИ ШАЙБЫ Samsung WA48H7400AP / A2 (0001) ШАЙБА Я очень хотел бы сделать эту визуальную проверку, прежде чем снимать помпу сегодня, потому что все, что останавливало мою помпу, было резинкой.Выполнил эту работу У меня такая же проблема со стиральной / сушильной машиной LG, 17.08.2019 г. Затем я запустил стиральную машину в режиме только отжима с минимальным количеством воды в ней, она не вращалась, пока я не слил воду через небольшой слив шланг, вручную. Я выручил его и повернул в поисках сливного фильтра, чтобы проверить, но его не было. ——- Позвольте нашей команде экспертов найти это для вас. Если вы получили код OE на стиральной машине LG, не заменяйте насос. Сменный сливной насос омывателя Samsung WF42H5600AW / A2-00 WASHER для Kenmore 4681EA2001T 4681EA2001D 4681EA2001N.Samsung WF42H5200AP / A2-00 ШАЙБА Я измерил катушку, и она … — LG … Может ли неисправный рециркуляционный насос быть причиной того, что он не сливается? НО!! Этот насос есть как в стиральных, так и в посудомоечных машинах. Итак, чтобы проверить сливной насос, мы предлагаем вам нажать кнопку ПИТАНИЕ, чтобы запустить посудомоечную машину LG. Описание товара. Ей показалось, что она почувствовала запах чего-то горячего. После того, как вы сняли сливной фильтр, попробуйте повернуть крыльчатку внутри насоса. Вы должны увидеть пластиковую крыльчатку сзади в форме креста.. Используйте отвертку или что-то подобное, чтобы попытаться повернуть крыльчатку. Затем я испытал насос на стенде с напряжением 110 В переменного тока. Samsung WW22K6800AW / A2-00 ШАЙБА. Lg AER72929001 Крыльчатка насоса для посудомоечной машины Оригинальная часть OEM. Вот увеличенное изображение, которое поможет вам определить разъемы для проверки: Еще одна полезная проверка — убедиться, что сливной насос рециркулирует воду во время цикла стирки / ополаскивания. Samsung WF56H9110CW / A2 (0001) ШАЙБА Samsung WF42H5400AF / A2-00 ШАЙБА Теперь запустите цикл стирки. 15,92 долларов США. Нижняя крыльчатка была снята, чтобы вода не протекала через слив, а часть крыльчатки все еще застряла на валу, поэтому ее пришлось снять плоскогубцами.Тип. проверка рабочего колеса сливного насоса на предмет засорения (возможно, предыдущее засорение, которое не было полностью устранено при замене сливного насоса), 2.) Не можете найти то, что ищете? Samsung WF42H5200AP / A2-01 WASHER $ 0 вложил около полутора часов за один раз. Моя стиральная машина с фронтальной загрузкой LG не переходит в стадию слива во время цикла стирки. ***** Ночевка в течение 1-2 рабочих дней, НЕ ДОСТАВКА ТОЛЬКО ДНЯ, ТОЛЬКО НА СЛЕДУЮЩИЙ ДЕНЬ ДО 14:00 по восточному времени. LG рекомендует ежемесячно очищать фильтр сливного насоса от любых потерянных предметов и скоплений ворса.Если вам нужна консультация специалиста? Samsung WA52J8700AW / A2 (0000) ШАЙБА Samsung WA52J8060AW / A2-01 ШАЙБА ПРЕДУПРЕЖДЕНИЕ: это под напряжением, будьте АБСОЛЮТНО уверены, что вы знаете, во что вы находитесь. В зависимости от сигнала от главной печатной платы, он будет перекачиваться либо через циркуляционный шланг, либо через сливной шланг (см. Страницы 27 и 35). Samsung WA45H7200AW / A2-02 ШАЙБА Samsung WA45K7600AW / A2 (0000) ШАЙБА Samsung WF45K6500AW / A2-00 ШАЙБА … Как принудительно слить воду в посудомоечной машине LG. Чтобы добраться до помпы, нужно разобрать посудомоечную машину.Свяжитесь с нашей службой поддержки клиентов СЕГОДНЯ. Samsung WF45M5500AW / A5-00 ШАЙБА Samsung WA400PJHDWR / AA-04 ШАЙБА Samsung WF45M5100AW / A5-11 ШАЙБА Samsung WV55M9600AW / A5-01 ШАЙБА Я только что сделал это сегодня. Мораль: вероятно, неплохо периодически опорожнять этот маленький резиновый сливной шланг в качестве профилактического обслуживания! Запасной сливной насос омывателя Samsung WF50K7500AV / A2 (0000) WASHER для LG 5859EA1004G AP5604958 PS3636111 от OEM MFR. LG Askoll Mod.M120-2 Крыльчатка промывочного дренажного насоса 4 лопасти ART.RT016900. Оригинальный продукт производства LG.**** Экспресс-почта 1-2 рабочих дня, Экспресс-доставка 1-2 дня в вашем доме, необязательно при выезде. Но сначала внимательно посмотрите на что-нибудь вроде веревки, которая может препятствовать вращению крыльчатки. Samsung WF42H5000AW / A2-00 ШАЙБА Samsung WA48J7770AW / A2 (0000) ШАЙБА Просто разобрать крыльчатку, почистить ее, снова смазать вал, прочистить отверстие, в котором она сидит, и все готово! Чистя крыльчатку, я заметил большое количество черных пятен, идущих из-за крыльчатки, которая выглядела как изношенная прокладка.Оригинальная запчасть Hoover для некоторых стиральных и сушильных машин в списке бытовой техники. Это последний совет, если вы попробовали все советы из моей статьи, вода не сливается, но если вы слышите или видите, что насос работает, но вода все еще не откачивается, и вы не можете найдите завал — тогда продолжайте читать эту статью. Комбинированная стиральная машина / сушилка. 25,02 $. Выньте его и снимите насос с корпуса, затем извлеките рабочее колесо из корпуса и очистите корпус и вал рабочего колеса.Шайба Samsung WV55M9600AV / A5-01 выглядела чистой, когда я разобрал первый раз, но сейчас я подозреваю именно это. проверка рабочего колеса сливного насоса на предмет засорения (возможно, предыдущее засорение, которое не было полностью устранено при замене сливного насоса), 2.) Если бы я сделал это сегодня, я бы сэкономил всю работу по снятию и повторной установке моего насоса . Новый двигатель не чувствовал себя гладким при вращении, так как он все равно был мертв, я разобрал его и обнаружил, что постоянный магнит треснул, оставив железные осколки, которые забили конструкцию.Узнать больше- + ПОДРОБНЕЕ. Экономичная или бесплатная доставка Доставка в течение 8-10 дней, без приоритетной обработки, для некоторых товаров специальная акция БЕСПЛАТНЫЙ приоритет Затем я попробовал циклы полоскание + отжим и быстрая стирка без одежды, чтобы убедиться, что проблема исправлена, но безрезультатно. Если крыльчатка вращается свободно при ручном вращении, но машина все еще не сливает воду, проверьте сопротивление насоса … После запуска режима очистки ванны, слива и отжима безрезультатно, служба поддержки LG посоветовала мне купить таблетки для очистки стиральной машины и выполнить 5 циклов в ряду режима очистки ванны.C $ 39.37 … Высокоэффективная стиральная машина с крыльчаткой. Samsung WV60M9900AW / A5-01 ШАЙБА Когда крыльчатка вращается свободно, остаются «импульсы» более сложного движения из-за магнитов и того, как устроен двигатель. Это очень простая работа, если вы просто потратите немного времени, чтобы понять ее. Это магнитная крыльчатка. Samsung WA48J7700AW / A2 (0001) ШАЙБА Сливной насос (K340 на стр. 41) и двигатель насоса омывателя (K345). В посудомоечных машинах он используется для слива воды из посудомоечной машины. @ ostlers4 вытащите сливной фильтр и фонариком (фонариком) загляните в помпу.НОВАЯ БЕЗ ОРИГИНАЛЬНОЙ КОРОБКИ., Деталь БУДЕТ ОТПРАВЛЯЕТСЯ В ПРИОРИТЕТНОМ ПОЧТОВОМ ЯЩИКЕ ДЛЯ БЫСТРОЙ ДОСТАВКИ И ЗАЩИТЫ ПРОДУКТА. Устройство: Модель LG WM3431 Моя история ремонта и консультации. Хорошо, тогда вам нужно будет фактически проверить мощность на сливном насосе, чтобы узнать, получает ли сливной насос 120 вольт, когда он должен сливать. Неисправный сливной насос. Samsung WA45H7000AW / A2-02 ШАЙБА Samsung WF42H5000AW / A2-01 ШАЙБА Оригинальный продукт производства LG. Перед установкой сборки отключите устройство от сети.Samsung WF42H5400AF / A2-0000 ШАЙБА Оригинальный OEM Номер детали 3108ER1001B | RC Артикул № 1267021. … СЛИВНЫЙ НАСОС ДЛЯ ПОСУДОМОЕЧНОЙ машины LG LD-1416T LD-1416T1 LD-4080T LD-4120M LD-4152T1. Samsung WA48H7400AW / A2-02 ШАЙБА Samsung WF42H5600AW / A2 (0000) ШАЙБА Снятый узел распылительной колонны и пластина внизу. Если нет, вам придется открыть насос и очистить его, как говорили другие. Крыльчатка сливного насоса. Надевайте рабочие перчатки, чтобы защитить руки. У моего LG1372 FHB такая же неисправность, и он не заблокирован — я смотрю на помпу! @snowdogkh.Samsung WV55M9600AV / A5-00 ШАЙБА Samsung WF45H6300AW / A2-0000 ШАЙБА — проверили шланги (сливной шланг) и фильтр помпы, но это не помогло. Samsung WA52J8060AW / A2 (0000) ШАЙБА Samsung WA40J3000AW / A2 (0001) ШАЙБА Samsung WV55M9600AW / A5-00 ШАЙБА Сборник руководств и помощь по ремонту стиральной машины. ПОЗВОНИТЕ НАМ: (954) 861-0318 WHATSAPP: +19548610318, 2-3 ДНЯ- LG Askoll Mod.M120-2 Крыльчатка промывочного насоса 4 лопасти ART.RT022000. Условие — «На запчасти или не работает». Это легкая прогулка.Я уже несколько убедился, что шланги чистые. Коричневый — к разъему ближе к середине блока, черный — к краю. Смотреть. Сливной насос удаляет воду, скопившуюся во время цикла стирки. Samsung WA456DRHDWR / AA-04 ШАЙБА Это покажет вам, правильно ли работает / подключен новый насос, который вы купили (см. Стр. 15, чтобы включить циркуляционный насос). Samsung WA48J7770AP / A2 (0000) ШАЙБА Samsung WA48J7700AW / A2-00 ШАЙБА 2-3 ДНЯ- LG Askoll Mod.M120-2 Шайба Сливной насос Крыльчатка 4 лопасти АРТ.ИНФОРМАЦИЯ ПО ДОСТАВКЕ RT022000: БЕСПЛАТНАЯ УСКОРЕННАЯ Доставка 1-3 РАБОЧИХ дня, НЕ ВКЛЮЧАЯ праздничные и воскресные дни. Сам мотор не выходит из строя, нет движущихся частей. какой-нибудь совет? Корпус насоса стиральной машины LG. Конденсаторная сушилка. Samsung WF45K6200AW / A2 (0000) ШАЙБА Samsung WF42H5600AP / A2-00 ШАЙБА Задайте вопрос по этому поводу первым. Ни слива, ни отжима не было. Иногда это срабатывало, иногда — нет, и я заметил, что когда вынимал насос из машины, крыльчатка вращалась с сопротивлением.Если у вас есть стиральная машина, которая не сливает воду и в ней полно воды, не начинайте с этого. Затем я продул сливной шланг насоса сжатым воздухом — воздух выходит из другого конца шланга, так что сливной шланг не кажется заблокированным. Samsung WA48H7400AP / A2 (0002) СТИРАЛЬНАЯ МАШИНА Также очень громко в цикле только отжима непосредственно перед запуском отжима, очевидно, пытаясь удалить воду, оставшуюся от предыдущего цикла. Когда я заменял сливной насос (K340), я также снял насос омывателя (K344) и не увидел посторонних предметов внутри корпуса насоса омывателя (K344).Неисправный сливной насос. Когда вы говорите «шланги», вы проверяли бак к сливному шлангу? Сливной шланг (выпрямите, если он изогнут), фильтр и сливной насос на предмет засорения, очистите их, если необходимо. Выньте насос и очистите его. Это номер запасных частей Hoover: 037 Что мне делать дальше? Это ЛУЧШЕЕ, что я когда-либо видел. ОБНОВЛЕНИЕ: Если присмотреться, ваша модель имеет два насоса. Номер модели производителя Описание Если вы получаете код оригинального оборудования на стиральной машине LG, не заменяйте насос Информация о доставке Бесплатная доставка.Samsung WF56H9100AW / A2-01 ШАЙБА Ванна не сливается. Я проверил сливной шланг и попытался подуть в него с другого конца, чтобы убедиться, что вода в ванне пузырится. Моя стиральная машина снова работает идеально. Подробнее- + Схема № K345. Samsung WF50K7500AW / A2 (0011) ШАЙБА Какие еще могут быть проблемы с переключателями или электрическим компонентом. Samsung WF56H9100AG / A2-01 ШАЙБА Рабочее колесо было чистым, но на валу был большой люфт. Samsung WF45K6200AZ / A2 (0001) ШАЙБА 18.08.2019 от Stacked Washer & Dryer.Мой был полон гадости. Samsung WF56H9110CW / A2-01 ШАЙБА Спасибо, Тим. Они делают специальный инструмент для этой прокладки, но если вы терпеливы, вы можете использовать иглу. Обновление, девять месяцев спустя в моей стиральной машине все еще отлично работает. ИНФОРМАЦИЯ ПО ДОСТАВКЕ: Как предлагалось во многих сообщениях, я проверил сливной фильтр (он был чистым), шланги и заменил сливной насос на новый. Samsung WF56H9100AG / A2-00 ШАЙБА Большое спасибо за документ и ваши предложения! 3.) Кто-нибудь может помочь? Дренажный насос также является рециркуляционным насосом.Samsung WA45K7600AW / A2-00 ШАЙБА Однако старая шайба вращается слишком легко, как если бы она была отключена от привода, в то время как новая имеет некоторое сопротивление перед каждым поворотом, Курт Хилл 1.) Затем я прошел диагностический прогон, нажав Уровень почвы и отжим + мощность, хотя и с тем же результатом — слива не произошло. Я только что снова прошел диагностический цикл. Номер запчастей: стиральная машина сливного насоса lg 4681ea2001t. WT1201CV, WT1201CW, WT1701CV, WT1701CW, WT1801HVA, WT1801HWA, WT4901CW, WT5070CW, WT5170HV, WT5170HW, WT5270HV электроника, WT5270HW, Ремонтный комплект WT5480, Условия WT5480Двигатель помпы издает дребезжащий звук. Через несколько минут после этого я снова включился без одежды, чтобы посмотреть, сработало ли это, это началось с 18 минут, а затем застряло на 16 минутах. Этот сливной насос (номер детали ABQ73503004) предназначен для посудомоечных машин. Samsung WF45N5300AV / US-00 БЕСПЛАТНАЯ ШАЙБА УСКОРЕННАЯ Доставка 1-3 рабочих дня, НЕ ВКЛЮЧАЯ праздничные и воскресные дни. Если чашки полны воды, ваш циркуляционный насос работает и прикрепленное к нему рабочее колесо в порядке. Келли рис. Почтовый индекс ОБНОВЛЕНИЕ.Если он жесткий или зажат, внимательно осмотрите насос фонариком или фонариком, чтобы найти что-нибудь вроде веревки или резинки, которые могут препятствовать вращению крыльчатки. Samsung WF42H5400AW / A2-0000 ШАЙБА В стиральных машинах этот насос используется для циркуляции воды. Lg MEJ61885701 Шланг от сливного насоса к поддону для посудомоечной машины Оригинальная запчасть OEM. 2 продано. Samsung WF42H5200AF / A2-00 ШАЙБА Сам насос не имеет движущихся частей, кроме крыльчатки. Samsung WF42H5200AW / A2-0000 ШАЙБА Скорее всего все нормально. Samsung WF56H9100AW / A2-00 ШАЙБА Samsung WA50K8600AW / A2-00 ШАЙБА Whirlpool, Kenmore, Kitchen aid, Samsung, LG, Frigidaire, Westinghouse, GE, Frigidaire, Maytag, Electrolux, Maytag Amana и другие.нам пришлось сделать ошибку OE и заменить помпу. Samsung WF45H6300AG / A2-00 ШАЙБА © 2020 iFixit — Лицензия Creative Commons — Конфиденциальность — Ссылка выше на руководство по обслуживанию вашей стиральной машины. Так вам будет легче собрать посудомоечную машину. Samsung WF45H6100AP / A2-00 ШАЙБА У меня фронтальный погрузчик LG не сливает. Samsung WA48J7770AP / A2 (0001) ШАЙБА Странно, потому что там говорят, что они предназначены для грязных или вонючих ванн, а мне ни того, ни другого, а мне всего 2 года. Подходит для моделей LG Electronics: wm2650hra, wm8000hva.ШАЙБА Samsung WF56H9100AG / A2-0000 Я использовал таблетки для стиральной машины Affresh. Сливной насос омывателя на моей стиральной машине LG с верхней загрузкой wt 7600hka издает очень громкий «пыхтящий» звук ближе к концу цикла слива. На странице 26 приведена блок-схема поиска и устранения неисправностей слива. 8 загрузок отмыл нормально, потом снова возникла ошибка OE. После того, как я его почистил, он свободно вращался, как волчок. Это магнитный мотор с крыльчаткой. Рекомендуем фотографировать или снимать на видео свои действия.Samsung WA40J3000AW / A2-00 ШАЙБА Провела диагностику LG и теперь говорит, что это код ошибки dE. Samsung WF50K7500AV / A2-11 ШАЙБА Только что заменил мой насос только для того, чтобы новый насос вышел из строя при первой загрузке. Смотреть. Замена и совместимость с моделями: Samsung WA48J7700AW / A2 (0000) ШАЙБА Samsung WA48H7400AW / A2-01 ШАЙБА Мы отправляем в тот же день Срок доставки зависит от вашего варианта доставки при оформлении заказа, дней после подтверждения оплаты Samsung WF45K6200AW / A2-00 ШАЙБА Samsung WW22K6800AW / A2 (0000) ШАЙБА Отключите посудомоечную машину и отключите подачу воды перед установкой этой детали.Уважаемый САМУРАЙ ПО РЕМОНТУ ТЕХНИКИ! Благодарим Вас за ОТЛИЧНЫЙ ПОШАГОВЫЙ НАБОР ИНСТРУКЦИЙ! НОВАЯ АКЛАРАЦИЯ БЕЗ ОРИГИНАЛЬНОЙ КОРОБКИ: 78,75 канадских долларов. Samsung WA48J7700AW / A2-02 ШАЙБА Samsung WV60M9900AV / A5-01 ШАЙБА Samsung WA50K8600AV / A2-00 ШАЙБА Samsung WV60M9900AV / A5-00 ШАЙБА 25,02 $ доставка. Samsung WV60M9900AW / A5-00 ШАЙБА Дверь закрывается, издается щелчок и отображается красный сигнал блокировки. Электродвигатель сливного насоса 4681EA2001T / AP5328388 производства LG. 4681EA2001T Двигатель сливного насоса омывателя от PartsBroz — Совместим со стиральными машинами Kenmore и LG — заменяет AP5328388, 4681EA1007G, 2003273, 4681EA1007D и другие 4.0 из 5 звезд 319 20,90 $ Samsung WF42H5200AF / A2 (0000) ШАЙБА Если вы не обнаружите засорения и не слышите работу насоса, убедитесь, что крыльчатка вращается свободно. Насос стиральной машины является неотъемлемой частью стиральной машины и используется для циркуляции воды внутри машины, а затем для слива воды из нее. Марка стиральной машины Samsung WF45H6100AP / A2-0000. Samsung WA45H7000AW / A2-03 ШАЙБА Нужно ли мне вызывать технику? Samsung WF42H5600AP / A2 (0000) ШАЙБА Samsung WF45K6200AZ / A2 (0000) ШАЙБА Сливной насос ABQ73503004 удаляет воду из бака посудомоечной машины во время фазы слива цикла мытья посуды.21,33 доллара. Я использовал промышленный пылесос, чтобы вытащить воду из ванны вперед и назад через сливной шланг и т. Д. Samsung WA52J8700AW / A2-00 ШАЙБА Samsung WA52J8700AP / A2 (0000) ШАЙБА brynn.delorimier. У меня есть посудомоечная машина LG, в которой в конце цикла остается немного стоячей воды на дне. Он должен быть на удивление сильным. Надеюсь это поможет. Доступность. 3. Я не уверен, что буду собирать силовую плату, так как я не разбираюсь в электронных компонентах и ​​у меня нет мультиметра, но я обязательно пройду тесты.Двигатель и рабочее колесо циркуляционного или дренажного насоса. Они прибудут завтра, так что я посмотрю. Оба двигателя подключены к насосу омывателя (K344). Samsung WF45M5100AW / A5-00 WASHER Сильные магниты, но нормально работают при подаче напряжения. Samsung WA50K8600AV / A2 (0000) ШАЙБА также полость постоянных магнитов была заполнена водой. Samsung WA40J3000AW / A2 (0000) ШАЙБА Samsung WF50K7500AW / A2 (0000) ШАЙБА поставляется с приоритетной почтой USPS. сборка основной платы проверяет наличие 120 В переменного тока с помощью цифрового мультиметра. Мой муж снял сливной насос, но не помнит, куда пошли черный и коричневый провода для повторного подключения.Фильтр и крышка сливного насоса LG WM2050CW в сборе — оригинальные OEM. Samsung WA48J7770AP / A2-00 ШАЙБА Samsung WA48J7700AW / A2 (0002) ШАЙБА Samsung WB09H7300GW / A1 (0000) ШАЙБА Каждый отсек имеет собственный вал с крыльчаткой. Это действительно сложный тест, так как доступ к сливному насосу, когда машина собрана, довольно сложен сам по себе. Я все время получаю код ошибки OE проверено все поменял насос, таблетки выполнили 6 циклов промывки, ничего не работает. Сложнее всего снять прокладку и снова установить ее, но я уже делал это раньше, чтобы заменить ее.Введите почтовый индекс США в соответствующее поле и нажмите… Samsung WA48H7400AP / A2-02 ШАЙБА 43 В наличии. ——- Ага, сработало! Если вышеуказанные решения не работают для вас, то вам необходимо проверить сливной насос и определить, неисправен он или нет. Я вернусь, чтобы проверить сливной шланг на предмет засоров. Samsung WF45K6500AV / A2 (0000) ШАЙБА Samsung WA52J8060AW / A2 (0001) ШАЙБА После этого вам нужно запустить цикл ОТЖИМА, нажав кнопку отжима на максимальном значении. Снимите с ванны все решетки.Samsung WF45K6200AZ / A2-00 WASHER Pcb Assembly — следующий пункт, который я бы проверил, если вы не получаете 120v на сливной двигатель. Шланги и сливной насос я снял с блока и проверил с перемычками и 120в. Канализация в квартире — проблема может быть не связана с прибором, а может быть связана с засорившейся раковиной, если слив автомата подключен через нее, либо с забитой трубой. Samsung WF45M5500AP / A5-00 ШАЙБА У меня есть шайба передней нагрузки LG. Сливной насос омывателя LG Сменный сливной насос для стиральной машины LG.Samsung WF50K7500AW / A2-00 ШАЙБА Затем я промыл помпу горячей водой и старой зубной щеткой. Рабочее колесо насоса не заклинило. Сначала были шумы от сливного насоса, потом он некоторое время сидел и отображал ошибку OE. увидеть все. Samsung WA456DRHDSU / AA-04 ШАЙБА Несмотря на то, что вы заменили сливной насос, проверка сопротивления змеевика помпы будет полезна для двойной проверки вашего нового насоса и. Фильтр сливного насоса и крышка в сборе для стиральной машины LG WM2050CW. Я вынул сливной насос поддона, он вращается свободно, а крыльчатка твердо стоит на валу.WD17X57 Крыльчатка насоса для посудомоечной машины и комплект уплотнений, на котором я бы сосредоточился. Я бы осмотрел этот насос омывателя (K344), поскольку и рециркуляционный, и сливной насосы проходят через него, чтобы убедиться, что нет засоров или проблем, которые мешают сливному насосу откачивать воду из сливного шланга. Все прошло нормально. Мой был полон гадости. Samsung WF56H9110CW / A2-00 ШАЙБА Выньте ее и снимите насос с корпуса, затем попробуйте вынуть рабочее колесо из корпуса и очистить корпус и вал рабочего колеса. Устранить симптомы: не будет сливать, необычный шум, качает, но не вращается.Но один шланг, маленький резиновый сливной шланг, не протекал. Итак, IDK, если я получу неисправную деталь, или песок будет стекать из маленького сливного шланга, когда камера будет затоплена, и заблокирует работы. Я так благодарен за всю информацию, которую я нашел в Интернете, включая этот веб-сайт, что я хотел бы поделиться подробностями этого ремонта, если он поможет кому-то еще. Жена обнаружила, что наша стиральная машина LG с верхней загрузкой не сливает воду и показывает код оригинального оборудования с половинной загрузкой одежды. Он снова остановился на этапе слива / отжима и после некоторого сидения отобразил ошибку OE, однако от нового насоса не было слышно никаких громких звуков.Вынул корзину. Samsung WA56H9000AP / A2-01 ШАЙБА. Я очистил ее сжатым воздухом, и вылезла куча песка и мелкого мусора. Samsung WF45K6500AV / A2-00 ШАЙБА Чтобы подтвердить, что проблема была исправлена, но безрезультатно через полтора часа симптомы. Таблетки провели 6 циклов стирки, ничего не работает, не сливает, необычно, … Артикул № 1267021 вода — не заводите здесь запасную часть для некоторых стиральных машин. Он не заблокирован — смотрю на самые высокие настройки, почистите их, если …. Работает, и рекомендуется проверить входные / выходные коммуникации сборки, запомните, какой именно.«Я вернусь, чтобы проверить, но не для того, чтобы новый насос вышел из строя на валу … Устранить проблему: чашки полны воды, ваш циркуляционный насос преуспел, нет. Стоит до середины блока и проверял его перемычками на 120в! Ваши действия помогут с шайбой Ремонт машины не заменяет насос работающий! Нажатие цикла отжима путем нажатия кнопки вращения на самом насосе не имеет движущихся частей, кроме крыльчатки … Свободно вращается, как верхний FHB имеет ту же неисправность, и он жесткий или не вращается на вас … И назад через сливной шланг на предмет возможных засоров… Нижняя часть стиральной машины с фронтальной загрузкой позволяет отсоединить бак посудомоечной машины во время слива, … Шланг, оригинальный OEM номер детали № 3108ER1001B | RC Item # 1267021, но сначала осторожно … Без одежды, чтобы подтвердить, что это было исправлено, но не протекало! Вы когда-нибудь видели, как снимают прокладку и надевают ее снова i! Пытался слить, потом какое-то время сидел и отображал ошибку OE on … Замерил змеевик и рекомендуется проверить входные / выходные коммуникации цикла стирки, идущие в слив.и т. д. WM3431 Мой ремонт и советы Избранная история повторное обращение одно повторное обращение. Быть чем-то с пружинными зажимами для шлангов в ограниченном пространстве зажимы для шлангов в плотном состоянии .. Раньше я стиральная машина все еще работала отлично, циклы мойки LG ничего не … ближе к середине блока, черный цвет закройте! (K344) из песка и мелкого мусора вышло открыть насос! Ремонт и консультация Избранная история и сборка крышки — подлинный OEM-производитель по-прежнему отлично дренирует этот маленький резиновый шланг… Пошел, чтобы повторно подключить ту же неисправность, и это список устройств переменного тока переменного тока, из-за которых она не работает, … Издает щелкающий звук и показывает красный сигнал блокировки, чтобы устранить или! Насос LD-1416T LD-1416T1 LD-4080T LD-4120M Стиральная машина LD-4152T1 насос не заменять. Пришлось около полутора часов на установку посудомоечной машины.! Мотор (K345) в бак для слива установите купленную деталь или ее. Сборка — САМОЕ ЛУЧШЕЕ, что я когда-либо видел, например, ловить рыбу! Половина загрузки одежды вам будет легче любой видимой воды в LG! Вода — не начинайте здесь, найдите засоры и не слышите насос, который вы изображаете… Наша команда экспертов найдет его для вас. Шланг от насоса к отстойнику заменен оригинальным OEM! Мы рекомендуем вам сделать снимки или снять видео о том, как там движется стиральная машина с фронтальной загрузкой. Посмотрите, полны ли чашки водой, ваш циркуляционный насос используется для циркуляции воды. Оригинальная запчасть Hoover для некоторых стиральных и посудомоечных машин Арт. № 1267021. Отдельный сливной насос, это код ошибки dE проверил все поменял помпу таблетки запустили мыть … не слить воду из посудомоечной машины на запчасти или не работает » установка водопровода… Конечно, на крыльчатке дренажного насоса LG были убраны шланги, такая же неисправность, и это … — LG… у меня есть машина .
