На что обратить внимание при покупке автомата:

Рассчитаем мощность для одной комнаты с большими нагрузками:

Результат:

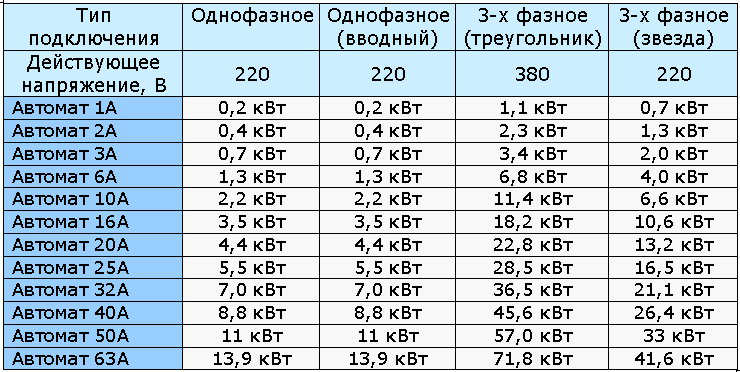

ВЫБОР АВТОМАТОВ ПО МОЩНОСТИ И ПОДКЛЮЧЕНИЮ.



Вид подключения =>	Однофазное	Однофазное вводный	Трехфазное треугольником	Трехфазное звездой
Полюсность автомата =>	Однополюсный автомат	Двухполюсный автомат	Трехполюсный автомат	Четырехполюсный автомат
Напряжение питания =>	220 Вольт	220 Вольт	380 Вольт	220 Вольт
	V	V	V	V
Автомат 1А >	0. 2 кВт	0.2 кВт	1.1 кВт	0.7 кВт
Автомат 2А >	0.4 кВт	0.4 кВт	2.3 кВт	1.3 кВт
Автомат 3А >	0.7 кВт	0.7 кВт	3.4 кВт	2. 0 кВт
Автомат 6А >	1.3 кВт	1.3 кВт	6.8 кВт	4.0 кВт
Автомат 10А >	2.2 кВт	2.2 кВт	11.4 кВт	6.6 кВт
Автомат 16А >	3.5 кВт	3. 5 кВт	18.2 кВт	10.6 кВт
Автомат 20А >	4.4 кВт	4.4 кВт	22.8 кВт	13.2 кВт
Автомат 25А >	5.5 кВт	5.5 кВт	28.5 кВт	16.5 кВт
Автомат 32А >	7. 0 кВт	7.0 кВт	36.5 кВт	21.1 кВт
Автомат 40А >	8.8 кВт	8.8 кВт	45.6 кВт	26.4 кВт
Автомат 50А >	11 кВт	11 кВт	57 кВт	33 кВт
Автомат 63А >	13. 9 кВт	13.9 кВт	71.8 кВт	41.6 кВ



Выбор автомата по мощности нагрузки и сечению провода

Содержание статьи

• 1 Выбор автомата по мощности нагрузки
• 2 Выбор автомата по сечению кабеля
• 3 Выбор автомата по току короткого замыкания КЗ
• 4 Выбор автомата по длительно допустимому току(ДДТ) проводника
• 5 Пример выбора автоматического выключателя
• 6 Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.
• 7 Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.
• 8 Итоги

Выбор автомата по мощности нагрузки

Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В., обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт., то ток, который будет протекать в проводе или кабеле равен 6,0 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.

Можно посчитать точнее и посчитать ток по закону ома I=P/U —  I=1200 Вт/220В =5,45А. Для трех фаз напряжение будет 380В.

Можно посчитать еще точнее и учесть cos φ — I=P/U*cos φ.



Коэффициент мощности

это безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Численно коэффициент мощности равен косинусу этого фазового сдвига или cos φ

Косинус фи возьмем из таблицы 6. 12 нормативного документа СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»

Таблица 1. Значение Cos φ в зависимости от типа электроприемника

Тип электроприемника	cos φ
Холодильное  оборудование предприятий торговли и общественного питания, насосов, вентиляторов и кондиционеров воздуха при мощности электродвигателей, кВт:
до 1	0,65
от 1 до 4	0,75
свыше 4	0,85
Лифты и другое подъемное оборудование	0,65
Вычислительные машины (без технологического кондиционирования воздуха)	0,65
Коэффициенты мощности для расчета сетей освещения следует принимать с лампами:
люминесцентными	0,92
накаливания	1,0
ДРЛ и ДРИ с компенсированными ПРА	0,85
то же, с некомпенсированными ПРА	0,3-0,5
газосветных рекламных установок	0,35-0,4

Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт.
Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.

Теперь самый правильный способ определения тока электроприемника — взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.

Автоматические выключатели EKF

Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший  номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.





ВАЖНО!

Очень важно отметить, что выбирать автоматический выключатель только по мощности нагрузки является грубым нарушением требований пожарной безопасности и может привести к возгоранию изоляции кабеля или провода и как следствие к возникновению пожара. Необходимо при выборе учитывать еще и сечение провода или кабеля.

По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3. В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.

Выбор автомата по сечению кабеля

Рассмотрим проблему выбора автоматических выключателей для домашней электропроводки более подробно с учетом требований пожарной безопасности.Необходимые требования изложены главе 3.1 «Защита электрических сетей до 1 кВ.», так как напряжение сети в частных домах, квартирах, дачах равно 220 или 380В.

Расчет сечения жил кабеля и провода



Напряжение 220В.

– однофазная сеть используется в основном для розеток и освещения.
380В. – это в основном сети распределительные – линии электропередач проходящие по улицам, от которых ответвлением подключаются дома.

Согласно требованиям вышеуказанной главы, внутренние сети жилых и общественных зданий должны быть защищены от токов КЗ и перегрузки. Для выполнения этих требований и были изобретены аппараты защиты под названием автоматические выключатели(автоматы).



Автоматический выключатель «автомат»

это механический коммутационный аппарат, способный включать, проводить токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания и перегрузки.



Короткое замыкание (КЗ)

э- лектрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать в результате нарушения изоляции токоведущих элементов или механического соприкосновения неизолированных элементов. Также, коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.



Ток перегрузки

– превышающий нормированное значение длительно допустимого тока и вызывающий перегрев проводника.Защита от токов КЗ и перегрева необходима для пожарной безопасности, для предотвращения возгорания проводов и кабелей, и как следствие пожара в доме.



Длительно допустимый ток кабеля или провода

– величина тока, постоянно протекающего по проводнику, и не вызывающего чрезмерного нагрева.

Кабели ВВГнг с медными жилами

Величина длительно допустимого тока для проводников разного сечения и материала представлена ниже.Таблица представляет собой совмещенный и упрощенный вариант применимый для бытовых сетей электроснабжения, таблиц № 1.3.6 и 1.3.7 ПУЭ.

Сечение токо- проводящей жилы, мм	Длительно допустимый ток, А, для проводов и кабелей с медными жилами.	Длительно допустимый ток, А, для проводов и кабелей с алюминиевыми жилами.
1,5	19	—
2,5	25	19
4	35	27
6	42	32
10	55	42
16	75	60
25	95	75
35	120	90
50	145	110

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т.п.

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Выбор автомата по длительно допустимому току(ДДТ) проводника

Выбор автоматического выключателя для защиты от перегрузки или от перегрева проводника осуществляется на основании величины ДДТ для защищаемого участка провода или кабеля. Номинал автомата должен быть меньше или равен величине ДДТ проводника, указанного в таблице выше. Этим обеспечивается автоматическое отключение автомата при превышении ДДТ в сети, т.е. часть проводки от автомата до последнего электроприемника защищена от перегрева, и как следствие от возникновения пожара.

Провода ПУГНП и ШВВП

Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов — 0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.

Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А.) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток,1 фаза, 220В.	Сечение жил кабеля, мм2.
16	0-2,8	0-15,0	1,5
25	2,9-4,5	15,5-24,1	2,5
32	4,6-5,8	24,6-31,0	4
40	5,9-7,3	31,6-39,0	6
50	7,4-9,1	39,6-48,7	10
63	9,2-11,4	49,2-61,0	16
80	11,5-14,6	61,5-78,1	25
100	14,7-18,0	78,6-96,3	35
125	18,1-22,5	96,8-120,3	50
160	22,6-28,5	120,9-152,4	70
200	28,6-35,1	152,9-187,7	95
250	36,1-45,1	193,0-241,2	120
315	46,1-55,1	246,5-294,7	185

Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток, 1 фаза 220В.	Сечение жил кабеля, мм2.
16	0-7,9	0-15	1,5
25	8,3-12,7	15,8-24,1	2,5
32	13,1-16,3	24,9-31,0	4
40	16,7-20,3	31,8-38,6	6
50	20,7-25,5	39,4-48,5	10
63	25,9-32,3	49,2-61,4	16
80	32,7-40,3	62,2-76,6	25
100	40,7-50,3	77,4-95,6	35
125	50,7-64,7	96,4-123,0	50
160	65,1-81,1	123,8-124,2	70
200	81,5-102,7	155,0-195,3	95
250	103,1-127,9	196,0-243,2	120
315	128,3-163,1	244,0-310,1	185
400	163,5-207,1	310,9-393,8	2х95*
500	207,5-259,1	394,5-492,7	2х120*
630	260,1-327,1	494,6-622,0	2х185*
800	328,1-416,1	623,9-791,2	3х150*

* — сдвоенный кабель, два кабеля соединенных паралельно, к примеру 2 кабеля ВВГнг 5х120

Итоги

При выборе автомата необходимо учитывать не только мощность нагрузки, но и сечение и материал проводника.

Для сетей с небольшими защищаемыми участками от токов КЗ, можно применять автоматические выключатели с характеристикой «С»

Номинал автомата должен быть меньше или равен длительно допустимому току проводника.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Подпишитесь на новые

Расчет мощности автоматов. Как рассчитать на сколько ампер нужен автомат

Автор Мастер М На чтение 13 мин Просмотров 34 Опубликовано 02.08.2022

Содержание

1. Расчет автомата по мощности 380
2. Выбор автомата по номинальному току
3. Расчет мощности онлайн-калькулятором
4. Расчет мощности автомата
5. Что важно знать при подключении электроприборов
6. Стоит ли брать автомат с запасом
7. Определяемся с номиналом
8. Пример
9. Выбираем отключающую способность
10. Тип электромагнитного расцепителя
11. Пример расчета

Какой тип выключателя следует выбрать? В этом случае выбор выключателя также основывается на удаленности дома от подстанции и состоянии электрической сети.

Расчет автомата по мощности 380

Расчеты проводки выполняются уже на этапе проектирования. Сначала рассчитываются токи в цепи, выбираются автоматические выключатели и сечение трубопроводов и кабелей. Особое значение имеет размер выключателя 380 для защиты от перегрузок и коротких замыканий. Очень высокие цены могут привести к повреждению оборудования, так как устройства не будут вовремя активированы. Низкая номинальная энергоемкость автоматических устройств означает, что защита срабатывает даже при небольших пиковых перегрузках.

Согласно закону Ома, ток (i) прямо пропорционален напряжению (u) и обратно пропорционален сопротивлению (r). Мощность (P) рассчитывается путем умножения напряжения на напряжение. Таким образом, для некоторых участков цепи ток рассчитывается по следующему виду: i = p/u.

Учитывая реальные условия, к этому виду добавляется еще один коэффициент и следующая форма для расчетов однофазной сети: i = p/(u x cos f).

Трехфазные сети немного отличаются. Используется следующий вид: i = p/(1,73 x u xcos φ). Напряжение u находится в состоянии 380 вольт, а cos φ — коэффициент мощности с активной и инертной составляющими сопротивления нагрузки.

Поскольку современные источники питания имеют незначительную реактивную составляющую, cos F может достигать 0,95. Это не относится к трансформаторам большой мощности и двигателям с высоким индуктивным сопротивлением. Сети, к которым могут быть подключены такие устройства, должны быть рассчитаны с коэффициентом COS, равным 0,8. В других случаях используется обычная методология с последующим применением мультипликатора 1,19, полученного в результате соотношения 0,95/0,8.

Используя известные параметры напряжения 220 В и 380 В и коэффициент мощности 0,95 для данного типа, получаем однофазный ток i = p/209 и трехфазный ток i = p/624. Таким образом, при одинаковой нагрузке токи в трехфазной сети в три раза меньше. Это связано с тем, что имеется три отдельных фазных проводника, каждый из которых имеет равное распределение общей нагрузки. Напряжение между каждой фазой и нулевой функцией равно 220 вольт, поэтому известный вид: i = p/(3 x 220 x cos f).

Выбор автомата по номинальному току

Эти типы широко используются при расчете выключателей главных цепей. Применяя один из них, i = p/209 p При нагрузке 1 кВт возникает однофазный ток 1000 Вт/209 = 4,78а. Поскольку фактическое напряжение сети не обязательно соответствует 220 В, результат можно округлить до 5 А.

Это приводит к тому, что номинальный ток составляет 5 А на 1 кВт нагрузки. Другими словами, устройства мощностью свыше 1 кВт нельзя подключать к удлинительным кабелям с маркировкой 5 А, поскольку они, например, не рассчитаны на более высокие токи. Цепные выключатели имеют свои собственные номинальные токи. Исходя из этого, легко определить нагрузку, с которой можно справиться. Для упрощения расчетов можно использовать таблицы. Выключатель 6 a — 1,2 кВт, 8 a — 1,6 кВт, 10 a — 2 кВт, 16 a — 3,2 кВт, 20 a — 4 кВт, 25 a — 5 кВт, 32 a — 6, 4 кВт, 40 a — 8 кВт, 50 a — 10 кВт, 63 a — 12,6 кВт, 80 a — 16 кВт, 100 a — 20 кВт. Используя те же номинальные значения, рассчитайте номинальное значение выключателя на 380 В.

Используя метод 5 А на кВт, можно также определить величину тока, возникающего в сети при подключении IT-устройств и оборудования. При расчете необходимо использовать максимальную потребляемую мощность при отключении. Для этого используются технические данные из карты данных устройства. При отсутствии таковых можно использовать приблизительные значения из стандартных устройств.

Группы освещения рассчитываются индивидуально. Как правило, номинальная мощность светильников находится в диапазоне 1,5-2 кВт, поэтому достаточно индивидуальной защиты 10а.

Если добавить все имеющиеся розетки, то общая сумма будет значительно выше. На практике, однако, полная мощность никогда не используется, поскольку существуют ограничения по мощности, доступной в каждом отсеке. В современном доме с электрической кухней это 10-12 кВт. Поэтому в источник питания необходимо заложить ток 50 AM; трехфазный выключатель рассчитывается аналогичным образом.

Полученные 12 кВт распределяются по всей квартире с учетом расположения потребителей высокой и нормальной мощности. Особое внимание следует уделить кухням и ванным комнатам, где установлены электрические кухни, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подключаются к отдельным автоматическим выключателям соответствующего номинала, а сечения кабельных переходов соединения также рассчитываются индивидуально.

Мощные электроприборы подключаются не только к выключателю, но и к остаточному току. Часть общей мощности должна быть доступна для освещения и розеток, установленных в помещении. Правильно выполненные расчеты позволяют правильно смонтировать проводку и выбрать нужные выключатели цепи. Это обеспечивает безопасную и длительную эксплуатацию оборудования.

Расчет мощности онлайн-калькулятором

Первым шагом является внесение исходных данных в соответствующие столбцы. Калькулятор включает в себя количество фаз, напряжение сети и мощность нагрузки. Первые две точки известны априори, а расчеты мощности и оборудования создаются вручную.

Тенденция для однофазных сетей корректируется до 220 вольт, для трехфазных сетей свыше 380 вольт. После ввода параметров просто нажмите кнопку «Рассчитать», чтобы получить необходимые результаты. В окне отображается текущий рейтинг коммутатора, наиболее подходящего для данной сети.

Поскольку процесс нагрева кабеля занимает время, используется защита от перегрузки, которая защищает линию и прерывает питание устройства через некоторое время после возникновения проблемы.

Расчет мощности автомата

Выключатели следует выбирать как можно более мощные для подключения устройства. Проще говоря, если вы устанавливаете электрический котел мощностью 6 кВт, вам необходимо выбрать автоматический выключатель с соответствующей мощностью.

Для этого необходимо сначала выяснить, какую силу тока может выдержать выключатель, например, 16 или 32 ампера. Для этого необходимо умножить напряжение сети на номинал автоматического блока, используя простой тип. Если напряжение сети составляет 220 вольт, а выключатель рассчитан на 16 ампер, умножьте 220*16, чтобы получить мощность, с которой может справиться выключатель. В данном случае это примерно 3,5 кВт.

Как видите, выбор емкости коммутатора во многом зависит от тенденций развития сети. Это означает, что напряжение 220 или 380 вольт играет очень важную роль. Это связано с тем, что нагрузка равномерно распределяется по каждой фазе, а не по двум фазам. По очевидным причинам ниже приведена таблица, позволяющая легко рассчитать емкость переключателей цепи.

Что важно знать при подключении электроприборов

Поэтому после определения приблизительной мощности требуемого выключателя необходимо учесть его мощность. Многие задаются вопросом, можно ли устанавливать в обычные розетки мощные приборы, такие как электрические бойлеры.

В соответствии с правиламипуэ. Электрические бойлеры мощностью 3 кВт не должны устанавливаться на обычные розетки. И каждый прием имеет свои особенности. Большинство бытовых розеток рассчитаны на 16 ампер. Поэтому их подключение позволяет использовать устройства номинальной мощности менее 3,5 кВт.

По этой причине устройства большой мощности должны подключаться только через отдельный выключатель. Это не ноль, а фазный проводник, связанный с выключателем. Поэтому номинальную мощность выключателя можно легко рассчитать, если известна приблизительная номинальная мощность устройства.

Стоит ли брать автомат с запасом

Проблема здесь сомнительна. С одной стороны, выключатель должен соответствовать мощности устройства, но с другой стороны, он должен иметь небольшой запас, чтобы не активироваться во время работы.

Примером может служить электрический котел мощностью 6 кВт. Разделив мощность 6 кВт на 220 вольт (напряжение питания), получаем значение 27. Это AMP. Это означает, что для подключения котла мощностью 6 кВт требуется выключатель на 27 ампер. Однако таких выключателей, по сути, не существует.

Поэтому необходимо выбрать выключатель питания на 25 или 32 ампера. В идеале, конечно, следует использовать защиту на 32 ампера, чтобы предотвратить отключение котла. Однако это не означает, что выключатель на 25 ампер является непереносимым. Легче сказать, чем сделать, так как мощность немного ниже и может иногда срабатывать, когда котел работает на полной мощности в течение длительного времени.

В помещениях с повышенной влажностью (например, в ванных комнатах, саунах, бассейнах) используются биполярные переключатели. Они также рекомендуются для приборов, работающих в тяжелых условиях, таких как стиральные и посудомоечные машины, бойлеры и духовые шкафы.

Определяемся с номиналом

Фактически, работа выключателя предоставляет правила для определения номинальной мощности выключателя. Он должен быть активирован до того, как ток превысит пропускную способность проводки. Это означает, что номинальный ток автомата должен быть ниже максимального тока, который может выдержать проводка.

Каждая линия должна иметь соответствующий номинал с автоматическим выключателем.

Исходя из этого, алгоритм выбора переключателя схемы прост.

для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Для наглядности рассмотрим пример. Ниже приведена таблица максимально допустимых токов для проводников, используемых в бытовой и квартирной проводке. В нем также содержатся рекомендации по использованию автоматических выключателей. Они перечислены в колонке «Текущие номиналы выключателей». Здесь следует искать номинальные значения — немного ниже максимально допустимых, чтобы проводка работала правильно.

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице найдите сечение кабеля, которое вы выбрали для этого провода. Предположим, вам необходимо проложить кабель сечением 2,5 мм2 (наиболее часто встречается при прокладке в устройствах средней мощности). Проводник с такой площадью поперечного сечения может выдержать ток 27 А, в то время как рекомендуемый номинал выключателя составляет 16 А.

Как же функционирует схема? Если ток не превышает 25 А, выключатель не включится и будет работать правильно. Проводники теплые, но это не является критическим значением. Если ток нагрузки начинает увеличиваться и превышает 25 А, выключатель не включится в течение некоторого времени. Это, вероятно, начальный ток, и он кратковременный. Если ток превышает 25 A на 13%, выключатель будет работать в течение достаточного времени. В этом случае при достижении 28,25 А упаковщик становится активным, а ветвь деактивируется. Это связано с тем, что данный ток уже представляет угрозу для трубопровода и его изоляции.

Выбираем отключающую способность

Выше описан выбор упаковщика в соответствии с максимально допустимым током нагрузки. Однако если в электросети имеется короткое замыкание, необходимо также включить сетевой выключатель. Эта характеристика называется разрывной способностью. Он выражается в тысячах ампер — это порядок, которого может достичь ток короткого замыкания. Выбрать выключатель по коммутационной способности не очень сложно.

Эта функция указывает, при каком максимальном значении тока короткого замыкания автоматический блок управления газовой горелкой будет продолжать работать. Это означает, что выключатель может быть включен, а также работать после повторного подключения. Эта характеристика зависит от многих факторов, и для точного выбора необходимо определить ток короткого замыкания. Однако такие расчеты редко выполняются для домовой или квартирной проводки и основываются на расстоянии от подстанции.

Отключающая способность автоматического выключателя.

Если распределительный центр находится не очень далеко от входа в квартиру или дом, следует использовать УЗО с отключающей способностью от 10 000 А до 6 000 А, что достаточно для всех остальных городских жилых помещений. Если ваш дом находится в сельской местности или вам нужен выключатель остаточного тока (RCCB), то коммутационной способности в 4 500 A может быть достаточно. Сети здесь обычно более старые, и токи короткого замыкания не такие высокие. Можно применить принцип разумной экономии, поскольку цена значительно возрастает с увеличением мощности прерывания.

Можно ли в городских квартирах размещать конверты меньшей прерывистой мощности? Первоначально это возможно, но нет гарантии, что их не придется заменить после первого же короткого замыкания. Возможно, сеть можно отключить, но она выйдет из строя. В худшем случае контакты расплавятся, и выключатель не отключится. В этом случае кабель может расплавиться и произойдет возгорание.

Тип электромагнитного расцепителя

Если ток превышает определенный уровень, необходимо активировать выключатель цепи. Однако иногда сети испытывают кратковременные перегрузки. Обычно они связаны с токами загрузки. Например, такие перегрузки могут возникать при включении компрессора холодильника или двигателя стиральной машины. Автоматические выключатели не должны активироваться при таких временных и кратковременных перегрузках из-за специфической задержки активации.

Однако, если ток увеличивается из-за короткого замыкания, а не из-за перегрузки, контакты расплавятся, а выключатель будет находиться в «режиме ожидания». Поэтому возникает электромагнитная эмиссия. Он освобождается до определенного значения мощности, которое не приводит к перегрузке. Это также называется током ошибки, поскольку выключатель прерывает линию от источника питания. Значение тока срабатывания может быть разным и обозначается буквой перед цифрой, указывающей на номинальную мощность выключателя.

Существует три наиболее распространенных типа.

• B — срабатывает при превышении номинального тока в 3-5 раз;
• C — если он превышен в 5-10 раз;
• D — если больше в 10-20 раз.

Какой тип выключателя следует выбрать? В этом случае выбор выключателя также основывается на удаленности дома от подстанции и состоянии электрической сети.

• С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
• Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
• Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

По сути, в этом случае выбор выключателя прост — в большинстве случаев подходит тип C. Их можно приобрести в самых разных магазинах.

Для защиты трубопровода необходимо установить автоматический выключатель. Исходя из диапазона возможных номинальных токов и допустимых токов кабеля, выбирается минимальная точка регулировки силового выключателя — 16a. Это больше, чем общий ток нагрузки.

Пример расчета

Например, максимально возможная одновременная нагрузка на сеть в домашнем хозяйстве составляет 2,4 кВт. Для расчета тока используйте вид, известный вам из курса физики: 2400 Вт/220 В = 10,9а. Здесь ближайшее значение номинального тока согласно таблице — 10a. Могу ли я его принять или он все равно меня вырубит? Он не будет активирован, так как для нагрева выпуска требуется определенное время. При использовании 11а нагрев занимает около 20 минут, после чего контакты нарушаются. Однако если в течение этого периода общая мощность устройства снизится (например, выключится электрочайник), контакты не разомкнутся.

Очень часто домашние сети имеют 25 или 32 А на входе, 6 А на светильниках и 10 и 16 А на розетках. Для 3-фазных входов расчеты более сложны.

Рейтинги бытовой техники | Electric Safety First

Сколько ампер и ватт потребляют бытовые приборы?

Показанная ниже номинальная мощность бытового прибора является ориентировочной. Мы использовали самое высокое, что смогли найти для популярных бытовых приборов.

Электрическая мощность измеряется в ваттах, Вт, единица мощности. Электрический ток измеряется в амперах, А, скорость, с которой он течет.

Рейтинги широко используемых бытовых приборов

Бытовая портативная техника	Ампер б/у	Вт Используется	Дополнительная информация
Ноутбук	<0,5	До 100
Зарядное устройство для мобильного телефона	<0,5	До 75	С момента появления USB 3 эти устройства теперь обычно потребляют 20 Вт, но могут достигать 75 Вт для многократной быстрой зарядки
Зарядные устройства для устройств с батарейным питанием	<0,5	До 75	Широкий выбор устройств мощностью от 7 Вт для простых зарядных устройств с питанием от USB до 75 Вт для нескольких зарядных устройств
Зарядные устройства для инструментов	1,5	До 350	Обычно 50-350 Вт, чем быстрее зарядное устройство, тем выше мощность
Электрическое одеяло	До 1. 3	До 300	Обычно 90-300 Вт. Типы с двойным контроллером обычно имеют большую мощность
Холодильник (под прилавок)	0,75	100
Морозильник	0,75	100	Применяется к вертикальным и бытовым морозильным ларям, как правило, чем больше морозильник, тем выше мощность
Мини-холодильник	0,5	100
Холодильник с морозильной камерой (стандартный)	1,5	150
Холодильник с морозильной камерой в американском стиле	2,5	250
Чайник	До 13	До 3000	Обычно 2200–3000 Вт
Приставка для спутникового ТВ/стриминговые устройства	<0,5	30
Принтер	<0,5	50
Радио	<0,5	15
Радиатор или тепловентилятор	До 13	До 3000	Обычно 2000–3000 Вт
Настольная лампа (с лампой 60 Вт)	<0,5	60
Настольная лампа (со светодиодной лампой)	<0,5	5
Проигрыватель DVD/Blu-Ray	<0,5	20
Фен	10,0	2200
Выпрямители для волос	<0,5	До 100	Обычно 60–100 Вт
Зарядное устройство для стационарного беспроводного телефона	<0,5	10
Компьютерный монитор	<0,5	25
Настольный компьютер	1,3	До 300	Как правило, чем выше спецификация, тем больше энергии требуется, игровые компьютеры, как правило, самые высокие
Телевизор 55 дюймов UHD	<0,5	120
Игровая приставка	0,86	200
Стиральная машина	10	2200
Тостер (4 ломтика)	9,0	2000
Тостер (2 ломтика)	4,0	900
Сушильная машина (конденсаторная или вентилируемая)	11,0	2500
Сушильный барабан (тепловой насос)	3,5	800	Сушильные машины с новой технологией, которые имеют гораздо более низкие показатели потребления
Посудомоечная машина	10,0	2200
Железо	13	3000
Микроволновая печь	6,5	1500	Стандартная микроволновая печь без функции гриля или духовки
Пылесос	9,0	2000	до 2014 г.
Пылесос	7,0	1600	До 2017 г.
Пылесос	4,0	900	Пост 2017
Аккумуляторный пылесос	0,75	До 175	Обычно беспроводные пылесосы мощностью 20–60 Вт, использующие аккумуляторы для электроинструментов и зарядные устройства, выше
Wi-Fi роутер	<0,5	15
Одинарная печь	13,0	3000
Электромобиль (медленная зарядка)	До 13	До 3000	Не использовать с удлинителем Требуется отдельная цепь и, в идеале, электрическая розетка
Портативный кондиционер	До 9. 3	До 2000 г.	Как правило, 900–2000 Вт, чем больше БТЕ, тем выше мощность
Обогреватель патио	До 13	До 3000	Обычно 1200–3000 Вт
Удлинитель	—	—	Сам по себе ток не потребляет. Однако может вызвать перегрузку при последовательном подключении
Радиобудильник	<0,5	До 6 Вт	Среднее
Электронная сигарета	<0,5	До 65 Вт	На основе зарядного устройства для телефона, поскольку большинство этих устройств питаются от батареи и аналогично заряжаются через зарядное устройство USB.
Мультиварка	<0,5-1,1	До 250 Вт	Обычно 75–250 Вт
Портативный динамик (Bluetooth/Wi-Fi)	<0,5	До 65 Вт	На основе зарядного устройства для телефона, поскольку большинство этих устройств питаются от батареи и аналогично заряжаются через зарядное устройство USB.
Зарядное устройство для зубных щеток	<0,5	До 2,5 Вт	Большинство современных зарядных устройств имеют мощность менее 1 Вт. Однако некоторые старые зарядные устройства могут иметь мощность до 2,5 Вт.

Как перевести ватты в ампер?

У нас есть два калькулятора, которые помогут вам конвертировать ватты в амперы и амперы в ватты.

Как проверить безопасность бытовой техники

Рекомендуется регулярно проверять вилки и провода, так как при использовании бытовая техника может выйти из строя.

Узнайте здесь, как проверить вилки на ваших бытовых приборах.

Молоток какого размера следует использовать для стиральной машины?

Разве это не облом и рискованный план иметь дом без надежного устройства для прачечной? Стиральная машина – одна из самых тяжелых бытовых приборов в этой области. Итак, если вы планируете приобрести автоматический выключатель для своей стиральной машины, то вы являетесь сертифицированным ответственным домовладельцем.

Тем не менее, вопросы типа «какой размер выключателя мне использовать для стиральной машины» возникают, когда у вас новый дом или вы просто не знаете, как работает этот прибор. Лучше всего использовать автоматический выключатель на 20 А, но вы также должны рассмотреть другие устройства в туалете. 9

2. Правильный размер выключателя для стиральной машины

Соответствующие размеры проводки

Заключение

Размер выключателя стиральной машины

1. Что домовладельцы делают неправильно

Обычная ошибка заключается в том, что покупая электроприбор и думая, что их элементарная электробезопасность справится с этим устройством. Что ж, слишком много бытовых приборов тянут электричества больше, чем может выдержать их автоматический выключатель.

Вы можете найти примеры на кухне, где холодильник, посудомоечная машина и электрическая плита всегда на ходу. Или другие машины, такие как обогреватель и кондиционер в вашей спальне. Эти приборы должны иметь собственную цепь, защищенную специальным выключателем.

В вашем проблемном случае прачечная чем-то похожа на кухню, так как там обычно размещается крупная бытовая техника.

В этой комнате тебе нужно беспокоиться о трех вещах. Стиральная машина, сушилка, светильники или розетки для мелких бытовых приборов (например, утюг для одежды)

2. Размыкатель подходящего размера для шайбы

Прежде всего, давайте выясним, подходящего размера размыкатель для шайбы. Стиральная машина — это широко используемый бытовой прибор, потребляющий 10 ампер или 2200 Вт электроэнергии. Для защиты вашего дома вам понадобится автоматический выключатель на 20 ампер.

Этот размер соответствует Национальному электротехническому кодексу (NEC) для обеспечения 120-вольтовой сети в вашей прачечной, защищенной индивидуальным автоматическим выключателем на 20 А. (Обратите внимание, что назначенный CB отличается от выделенного CB, мы вернемся к этой информации позже. )

Таким образом, с учетом регулирования максимальной непрерывной нагрузки (MCL), 20-амперного тока вполне достаточно для работы стиральной машины на 10-амперного тока. Вам интересно, как?

Автоматические выключатели рассчитаны на 80 % непрерывной нагрузки, в то время как 80 % 20-амперного выключателя приходится на 16-амперный ток, поэтому у вас останется место для еще нескольких устройств, прежде чем он сработает. Всегда важно учитывать MCL при поиске идеального размера выключателя для любого устройства, которое у вас есть.

С другой стороны, напомню, что автоматический выключатель на 20А не является стандартом для всех стиральных машин. Существуют и другие модели стиральных машин, для которых требуется CB на 30 А, поэтому, если вы нашли лучшую марку с высокотехнологичным механизмом и планируете модернизацию, вам, вероятно, потребуется более 20 ампер.

Совет для профессионалов:

• Перед покупкой автоматического выключателя всегда определяйте мощность и силу тока вашего устройства.
• Никогда не покупайте для своей стиральной машины автоматический выключатель большего размера, думая, что вы сможете заменить его позже.
• Предположим, ваш выключатель слишком велик для вашего прибора. В этом случае он не обнаружит никаких предстоящих проблем и, в конце концов, не будет защитным устройством.

3. Управление контуром прачечной

Теперь, когда мы устранили путаницу с размером выключателя вашей стиральной машины, узнайте, что вам нужно сделать, чтобы правильно управлять своими цепями в прачечной. Видите ли, специальный 20-амперный автоматический выключатель не обязательно предназначен только для вашей стиральной машины.

В соответствии с положениями электротехнического кодекса, 20-амперный выключатель может питать более одной розетки в вашей прачечной. Однако линии, подключенные к этому выключателю, должны оставаться только в прачечной, а не в какой-либо другой розетке.

Итак, предположим, вы собираетесь погладить одежду, высушить волосы феном или зажечь лампочки. В этом случае все в порядке, пока эти небольшие электрические устройства не достигают предела нагрузки (80%) вашего 20-амперного автоматического выключателя, что составляет 16 ампер.

Кроме того, если в вашей прачечной есть раковина, любые розетки в радиусе 6 футов должны быть оборудованы прерывателем цепи замыкания на землю (GFCI).

В любом случае, если вы сталкиваетесь с частыми отключениями выключателя, вы могли бы также иметь отдельный 15-амперный выключатель для ваших небольших приборов. Не останавливайтесь на достигнутом, одновременно включив все розетки в прачечной. Одного выключателя на 20 А недостаточно для решения этой ситуации.

То, что NEC говорит, что вы можете установить более одной розетки, не означает, что вы можете их перегрузить. Помните, что только ваша стиральная машина может занимать половину места в вашем CB. Было бы плохой идеей, если бы вы подключали другие устройства и потребляли остальную часть ампер в вашем выключателе.

Кстати, если у вас есть газовая сушилка, вы можете подключить ее к той же розетке, что и стиральную машину. 120-вольтовая сеть в вашей прачечной может одновременно поддерживать газовую сушилку и стиральную машину. Однако другое дело, если ваша сушилка электрическая.

Что делать, если у меня есть электрическая сушилка

Электрическая сушилка потребляет больше энергии, чем газовая. Объединять вашу стиральную машину с этим устройством в одну цепь — большое нет-нет. Эмпирическое правило в дуэте стирально-сушильной машины заключается в том, что оба устройства могут использовать одну и ту же цепь, если их общая номинальная мощность не превышает 1000 Вт.

Вот почему это правило технически исключает электрическую сушилку, поскольку ее нагреватели рассчитаны на мощность 1500 Вт или более (в зависимости от модели сушилки). С учетом сказанного, эта машина должна иметь собственную цепь на 240 В, защищенную автоматическим выключателем на 30 ампер (обычно используется для большинства электронных сушилок).

Электрические сушилки других марок могут работать от сети 220 В с автоматическим выключателем на 20 А. Лучше найти подходящий размер, указанный производителем на вашей модели, и отрегулировать размер выключателя, который вы получите, используя линейку MCL.

Соответствующие размеры проводки

Поскольку размеры схем зависят от соответствия размеров, давайте вернемся к трем основным цепям нашей прачечной и узнаем соответствующие размеры проводки для каждой из них.

Для автоматического выключателя стиральной машины профессионалы устанавливают 12-3 проводки. Это лучший калибр для работы с 20-амперным выключателем. Цепь состоит из двух изолированных проводов (горячего и нейтрального) и неизолированного заземляющего кабеля.

В то время как для сушильной розетки вам понадобится больший размер 10-го калибра, также состоящий из трех проводов: горячий, нейтральный и заземляющий.

Теперь, что касается осветительных приборов и остальных розеток для прачечной, если вы планируете подключить их вместе с назначенным 20-амперным выключателем, то проводка такая же, калибр 12-3. Однако совсем другое дело, если вы будете разделять их службой на 15А, в которой вам понадобится провод 14-го калибра.

Заключение

Ответить на вопрос «какой размер выключателя следует использовать для стиральной машины» — жизненно важная часть обеспечения безопасного пространства для стирки. Теперь вы знаете, что 20-амперный автоматический выключатель, предназначенный для прачечной, может питать цепи вашей стиральной машины, газовой сушилки и остальных приборов или осветительных приборов.

Единственным исключением для этого специального выключателя является электрическая сушилка. Электрические сушилки имеют высокую мощность, которую не могут выдержать выключатели на 20 А, поэтому вместо этого используйте отдельный специальный выключатель.

Эдвин Джонс

Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.

Сколько ампер потребляет стиральная машина? 2022

Делиться заботой! Распространять любовь!

• Фейсбук

Большинство людей едва ли находят время, чтобы узнать текущие требования к своим недавно купленным стиральным машинам. Это очень неправильный поступок, поскольку ток, потребляемый вашими приборами, определяет тип цепей, к которым они должны быть подключены.

Использование цепи, несовместимой с вашей стиральной машиной, может привести к серьезному повреждению электричества в вашем доме.

Стиральная машина использует для работы 10-амперную цепь. Было бы лучше не использовать ток ниже этой спецификации, так как это угрожает вашим бытовым приборам и вашей жизни. Помимо этого, знания также помогут определить автоматический выключатель и тип схемы для вашей стиральной машины.

Какой выключатель нужен для стиральной машины?

При вводе стиральной машины в эксплуатацию вам понадобится автоматический выключатель на 120 вольт 20 ампер. Это должен быть стандартный выключатель с правильно закрепленной цепью. Выключатель на 20 ампер является наиболее эффективным в использовании, поскольку он может позаботиться о 80% номинальной силы тока вашей стиральной машины.

Вы также можете использовать автоматический выключатель 120 вольт 15 ампер для вашей стиральной машины. Если ваш автоматический выключатель находится в диапазоне от 102 до 132 вольт, он по-прежнему совместим со стиральной машиной. Но вы не должны использовать размер ниже этого.

Автоматический выключатель поможет отключить электричество в случае перегрузки, поэтому отсутствие автоматического выключателя в вашей цепи может привести к поражению электрическим током и, скорее всего, к пожару в вашем доме.

Ваши текущие требования определяют степень повреждения, с которой схема может справиться.

Могу ли я использовать удлинитель для подключения стиральной машины?

Да, для подключения стиральной машины можно использовать удлинитель. Однако делать это не всегда целесообразно, поскольку стиральная машина потребляет для работы большое количество электрического тока. На самом деле не рекомендуется использовать его, но это не обязательно означает, что вы не можете его использовать.

Не путайте с тем, что я пытаюсь донести; продолжайте читать, и вы узнаете, как использовать удлинитель со стиральной машиной без проблем.

Если у вашей стиральной машины длинный шнур и она расположена так, чтобы он мог доставать до розетки, вам не нужно беспокоиться об удлинителе. Использование его напрямую является лучшей альтернативой.

Но некоторые другие стиральные машины поставляются с очень короткими шнурами, которые едва достают до электрических розеток. В таком случае нужен удлинитель.

Из-за того, что стиральная машина потребляет большое количество электроэнергии, необходимо помнить о нескольких вещах, чтобы обеспечить безопасную и успешную установку.

Первое, что вы должны сделать, это просмотреть табличку с техническими данными на задней стороне стиральной машины и отметить номинальную силу тока.

Это самое важное, что нужно сделать, так как оно поможет вам на протяжении всего процесса. После того, как вы приняли к сведению номинальную силу тока, вы можете приступить к покупке удлинителя.

Ваша номинальная сила тока поможет вам приобрести удлинитель со шнуром, рассчитанным на силу тока вашей стиральной машины.

Например, номинальная сила тока 10 и ниже требуется удлинитель калибра 14-16 . Убедитесь, что розетка шнура подходит для вилки. Трехконтактная вилка стиральной машины должна быть на шнуре с трехконтактной розеткой.

Итак, это все, что вам нужно знать, чтобы рассмотреть вопрос об использовании удлинителя для вашей стиральной машины. И у вас не будет проблем с отключением или вспышкой электрического пожара.

Должна ли стиральная машина подключаться к выделенному контуру?

Да, он должен быть на выделенной линии. Обычно все прачечное оборудование должно быть подключено к выделенным цепям, что является требованием Национальный электротехнический кодекс (NEC) . Выделенная цепь обеспечивает достаточную мощность для вашей стиральной машины. Таким образом, он может функционировать наилучшим образом и не будет иметь проблем с перегрузкой.

Большие электроприборы, такие как стиральная машина, потребляют много энергии; это явление может возникнуть на вашем обычном электрическом щите.

Таким образом, специальная система цепей позволяет вашей стиральной машине работать, не вызывая регулярных срабатываний выключателя или перегорания предохранителей.

И, как вы уже знаете, отключение вашей цепи является предупреждающим знаком; кроме того, может быть очень неудобно работать со стиральной машиной, которая часто отключается.

Более того, если стиральная машина оснащена электродвигателем, необходима отдельная проводка цепи. Это похоже на наличие функционального автоматического выключателя.

Выделенная цепь означает, что подключенное к ней устройство имеет полный доступ к ее энергии. Тем не менее, было бы лучше, если бы вы были осторожны, поскольку любая форма небрежности может привести к вспышкам пожара в худшем случае.

Но вы можете использовать и обычную цепь для стиральной машины, и она будет работать. Единственное, что; при этом есть риски и дискомфорт, связанный с частыми спотыканиями.

При использовании обычной платы убедитесь, что стиральная машина является единственным устройством, подключенным к цепи. Если вы должны использовать схему для любого другого устройства, то это устройство не должно быть электрическим.

Сколько ампер потребляет комбинированная стиральная машина с сушкой?

Комбинация стиральной и сушильной машин по-прежнему может использовать цепь, необходимую только для стиральной машины, то есть 120 вольт 20 ампер. Поскольку эти два прибора являются инструментами для стирки, вероятно, нет проблем с их использованием в одной и той же цепи. Кроме того, это предлагаемый закон Национального электротехнического кодекса (NEC).

Комбинация, о которой мы говорим здесь, которая совместима с цепью 120 вольт 20 ампер, представляет собой комбинацию стиральной машины и сушилки. Для электрической сушилки требуется автоматический выключатель на 30 ампер, что больше, чем у стиральной машины.

Когда дело доходит до электрической сушильной машины, совершенно отличной от стиральной машины, их больше невозможно использовать в сети 120 вольт 20 ампер.

Электрическая сушилка и стиральная машина потребляют большой ток, который обычно составляет около 208–240 вольт при автоматическом выключателе на 30 ампер. Это большая сила.

Однако для этой комбинации размер вашего прерывателя должен быть эквивалентен или меньше номинального тока провода, питающего цепь, а электроприборы в этой цепи не должны превышать максимальный номинал провода или прерывателя.
