Пральна машина Атлант – помилка F13

Зміст

1. Помилка F13 в пральній машині Атлант
2. Позначення і розшифровка
3. Перевіряємо проводку і контакти
4. Перевірка і ремонт електронного модуля
5. цікаве:

Білоруська марка Атлант добре відома на пострадянському просторі побутовою технікою, яка під нею випускається. Серед іншого під цією маркою виходять і пральні машини автомат, проте їх якість все ще залишає бажати кращого. Зокрема, пральна машина Атлант нерідко «грішить» помилкою F13. Що це за помилка і як з нею «впоратися», ми розповімо в даній публікації.

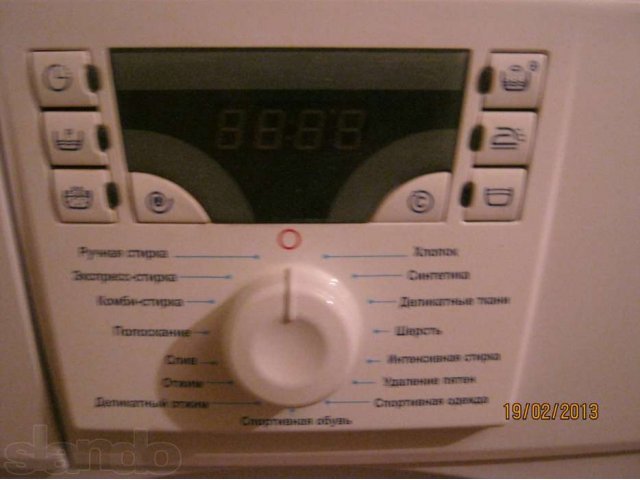

Дисплей в пральній машині існує для того, щоб доводити до користувача більше інформації про роботу «домашньої помічниці». Особливо допомагає він тоді, коли системі самодіагностики необхідно вивести той чи інший код помилки, наприклад код F13. Користувач, побачивши код, відразу може цілеспрямовано заглянути в технічні документи, щоб з’ясувати з якою помилкою він зіткнувся, і яка несправність потенційно її породила.

Інша справа якщо на його пральній машинці немає екрану, на який можна було б вивести якусь інформацію. Як користувач дізнається про те, що система самодіагностики машинки хоче йому про щось повідомити? Відповідь проста, пралка без дисплея спілкується з користувачем за допомогою індикаторів панелі управління, запалюючи їх в певному порядку. Якщо ви звернете увагу на нижній ряд лампочок, то ви побачите, що помилка F13 позначається запаленою першої, другої і четвертої лампочкою (вважаємо зліва).

Лампочки повинні саме горіти, а не блимати або видавати «морзянку».

Розшифровується помилка з кодом F13 досить докладно. Виробник говорить про несправності модуля управління або підходящої до нього проводки. На перевірку це десятки потенційних поломок, оскільки кожен напівпровідниковий елемент здатний створити проблему. Але якщо почати детально розбиратися в проблемі, виявиться, що не все так жахливо, як може здатися на перший погляд, але все одно досить складно.

Перевіряємо проводку і контакти

На пральній машинці марки Атлант модуль управління розташовується зверху в правому передньому кутку корпусу поруч з пресостатом. Відповідно основний пучок проводів і фішка, яка підходить до плати управління, пущена по боковій стінці. Досвідчені майстри нарікають на те, що подібне розташування найважливішою електронної частини машинки (її «мізків») призводить до частого її пошкодження.

1. Верхня частина корпусу пральної машинки з фронтальним завантаженням більше схильна до негативного ефекту від вібрації. Більш того, розташування біля бокової стінки «ніжних» деталей ризиковано ще й тому, що вібруючи з боку в бік під час віджиму, машинка може битися об стінки меблів або ще якісь предмети, «струшуючи» електронний модуль і разбалтивая фішку з проводами.
2. Користувачі нерідко ставлять пляшки з рідкими миючими засобами прямо на верхню кришку пральної машинки Атлант і досить часто їх проливають. Рідкий гель стікає з кришки на передню панель, тече по боковій стінці зовні і потрапляє всередину корпусу, де знаходиться модуль управління і численні дроти і контакти. В результаті контакти окислюються, горять, а модуль виходить з ладу.
3. У більшості пральних машин автомат модуль знаходиться в нижньому правому куті біля задньої стінки. Іншими словами від диспенсера з порошком він досить далеко, і в разі якщо користувач насипле не той порошок, що з’явилася рясна піна навряд-чи добереться до пластикового блоку з керуючої платою. Пральна машина Атлант, в цьому сенсі, має очевидний мінус, оскільки якщо полізе піна на всі боки, її клуби обов’язково потраплять на модуль управління, ну а далі лотерея.

Незважаючи на вищевказані недоліки, є у такого розташування проводки, основних контактів і модуля очевидні плюси. Головний плюс, який стосується нас це зручний доступ – зняв верхню кришку і ось він модуль. Прямо під рукою і вся проводка, яка до нього підходить теж витягується догори і без проблем перевіряється. Ну ось, на цьому корисну передісторію можна закінчувати, приступимо до перевірки проводки і контактів модуля управління. Отже, від’єднуємо фішку з пучком проводів від керуючого блоку. Дістаємо і налаштовуємо мультиметр. Перевіряємо кожен проводок на обрив. Якщо такий провід знайдеться, його потрібно відразу замінити разом з контактом, ну а якщо пошкоджених проводів кілька (наприклад, миші перегризли), можна поміняти весь пучок відразу – менше проблем. Далі нам потрібно продзвонити кожен контакт на керуючому блоці, і якщо все в порядку, переходити до перевірки керуючої плати.

Перевірка і ремонт електронного модуля

На даному етапі перевірки стає зрозуміло, що проводка і контакти не винні в помилці F13, значить, доведеться витягти плату управління електронного модуля і піддати її ретельному тестуванню. Якщо на платі управління видно сліди миючого засобу, необхідно промити її теплою водою, потім дуже ретельно висушити феном, а потім ще промити етиловим спиртом.

Загальний порядок перевірки і ремонту модуля управління пральки Атлант показаний на прикладі плати Invensys 5521CC.

Після цих процедур можна підчепити і перевірити плату на працездатність. Якщо виправити помилку F13, таким чином, не вдалося, робимо наступне:

• перевіряємо за допомогою мультиметра блок живлення;
• дзвонимо 21 висновок – VDD0, 32 висновок – VDD1, 43 висновок – VDD2;
• далі перевіряємо висновок 39 – RESET, а потім висновок 32;
• на наступному етапі підключаємося до плати і прибираємо прошивку.

Знаходимо і встановлюємо нову прошивку. Якщо цей захід не допомагає вирішити проблему, доведеться детальніше тестувати процесор. Спочатку перевіряємо шини SDA і SCL. Далі тестуємо 5 і 6 ніжки процесора, якщо на одній з них напруги немає – процесор несправний, доведеться міняти плату цілком.

На новій платі управління, можливо, також доведеться оновити прошивку.

цікаве:

• Поділіться своєю думкою – залиште коментар

Значимая ошибка F13 в арендаторе Atlant

contingut

• Значимая ошибка F13 в рентадор Atlant: signes d’avaria
• Causes de fallada de la unitat de control
• Revis ió i reparació de la rentadora Atlant

Система автодиагностики аренды Atlant dóna ошибка F13. Als модели CM чувство pantalla, эль учебник для начинающих, segon я кварта indicador s’encenen en aquest cas.

Desxifrar el codi d’error F13 us ajudarà a esbrinar com solucionar el Problema. Significa un Problema Amb el Modul de Control Oels Seus Contactes.

Значение ошибки F13 в Атланте: знаки

Ошибка F13 в панталла-де-ла-рентадора Атлант указывает на проблемы с модулем, но нет гарантии XNUMX% дель Сеу ошибка.

Sovint, употребивший горшок, связан с неправильным функционированием блока и другой частью SM Atlant, поскольку у него есть симптомы, похожие на линьку.

Aquests són alguns signes que poden indicar una fallada del modul:

1. Quan SMA Atlant està connectat a la xarxa, no s’escolta cap senyal de so, no hi ha reacció.
2. Les tecles del tauler de control не отвечает на нажатие, невозможно распознать режим. En aquest cas, els indicadors poden parpellejar aleatòriament.
3. Режим вращения без комплекса функций seves, el panell es «congela». El codi d’error no s’ha Mostrat.
4. Hi ha una «congelació» peròdica del sistema. Inicieu el procés de rentat, però l’aigua no flueix o s’escorre immediatament.
5. La rentadora Atlant s’esborra durant molt de temps, независимый выбор режима. Al mateix Temps, эль Programa не Passa esbandir я центрифуги, després де ла qual cosa ла màquina «penja».
6. S’ha posat en marxa la bugaderia, però no hi ha cap acció per part de l’SM.
7. Observeu un canvi sobtat de velocitat del motor. El tambor gira una velocitat imprevisible en una direcció o en l’altra.
8. L’element de calefacció sobreescalfa l’aigua o no s’escalfa gens.

Com ja s’ha esmentat, aquests Problemes poden ser causats per un mal funcionament tant del tauler de control com de qualsevol part de larentadora Atlant. Com solucionar la situacio i arreglar l’avaria?

Causes de fallada de la unitat de control

Si la maquina mostra l’error F13 a la pantalla, heu de comprovar el bloc. Però грунтовка, анемия и эсбринар для quins motius pot fallar.

• Les caigudes detensió sobtades condueixen tant a la combustió completa de la placa com a la combustió d’элементы отдельных лиц (disparador, конденсатор, сопротивление).
• L’entrada d’humitat comporta el tancament del tauler de control i del bloc tristor.
• El cablejat del modul s’ha cremat o connexions soltes.

Abans de comprovar la unitat electronica, намерение устранить ошибку F13 d’aquesta manera:

Desendolleu la rentadora Atlant desconnectant-la durant 20 минут. Després del Reinici, connecteu-vos a la xarxa. El CMA вырвался из-под контроля DTC? В связи с этим невозможно восстановить ошибку F13, если она не может быть восстановлена.

Si el vostre model de rentadora Atlant té una prova automàtica, l’heu d’executar per verificar-lo. Com fer-ho està escrit al manual d’instruccions.

Revisió i reparació de la rentadora Atlant

La prova automàtica us pot donar el code de Problema adequat. Però si la rentadora Atlant ja va donar l’error F13 a la pantalla, això vol dir que és hora de comprovar-ho.

Què s’ha de fer per restablir els error:

• Desconnecteu l’SM de la xarxa.
• Задняя часть, desenrosqueu els dos cargols que subjecten la coberta superior.
• Després de treure el panell, traieu la safata del dispensador. Darrere hi ha dos cargols que s’han de desenroscar per treure l’interior del dispensador.
• Ara podeu inspeccionar el cablejat del modul de control. Si obstituir-los.
• Premeu elspestells, traieu el panell frontal.
• El tauler es troba a la part posterior del panell. S’agafa mitjançant uns broquets Que s’han de prémer.
• Разъединители.

Quan el tauler estigui a les teves mans, горшки trucar els seus elements и мультиметр. Una inspecció visual ajudarà determinar si hi ha pistes o peces cremades.

Heu de decidir си podeu reparar el modul electronic vosaltres mateixos. En aquest cas, el vídeo us ajudarà:
