Посудомоечная машина BOSCH SPV40E20RU Посудомоечная машина шириной 45 см, SPV40M10RU Посудомоечная машина шириной 45 см

Инструкция для BOSCH SPV40E20RU Посудомоечная машина шириной 45 см, SPV40M10RU Посудомоечная машина шириной 45 см

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

Встраиваемая
бытовая техника.

Новинки. Осень 2012

Страница:
(1 из 12)

навигация

1

2

3

4

5

6

7

8

9

10

11

12

Оглавление инструкции

  • Страница 1 из 13
    Встраиваемая бытовая техника. Новинки. Осень 2012
  • Страница 2 из 13
    2 | ??????????
  • Страница 3 из 13
    |3 Духовые шкафы Электрические Духовой шкаф Духовой шкаф Духовой шкаф HBG 33UE50 – нержавеющая сталь HBG 34B550 – HBG 34B560 – HBG 34B540 – HBG 34B520 – HBG 23B550J – нержавеющая сталь HBG 23B560J – черный 8 режимов нагрева: верхний/нижний жар, нижний жар, 3D-горячий воздух плюс, гриль с
  • Страница 4 из 13
    4 | ??????????
  • Страница 5 из 13
    |5 Варочные панели Индукционная варочная панель Газовая варочная панель PIE 651T14 E PPH 616B21 E Независимая индукционная варочная поверхность с сенсорным управлением TouchControl Стеклокерамика, дизайн со скошенными краями 4 индукционныех конфорки: 2 конфорки: Ø 180 мм 1 конфорка: Ø 210 мм 1
  • Страница 6 из 13
    6|
  • Страница 7 из 13
    |7 Варочные панели домино Электрические и газовые Индукционная Электрическая Газовая Газовая PIE 375N14E – черный PKF 375N14E – черный PSA 326B21E – черный PSB 326B21E – черный Независимая индукционная варочная поверхность с сенсорным управлением DirectSelect Стеклокерамика, металлический профиль
  • Страница 8 из 13
    8|
  • Страница 9 из 13
    |9 Посудомоечные машины Шириной 45 см Комфорт-класс Базовый класс SPV 40M10 RU – Полновстраиваемая SPV 40E20 RU – Полновстраиваемая Вместимость — 9 комплектов посуды 4 программы: Авто 45-65 C°, Эко 50 C°, Деликатная 40 C°, Предварительное ополаскивание 2 специальных функции: IntensiveZone, Гигиена
  • Страница 10 из 13

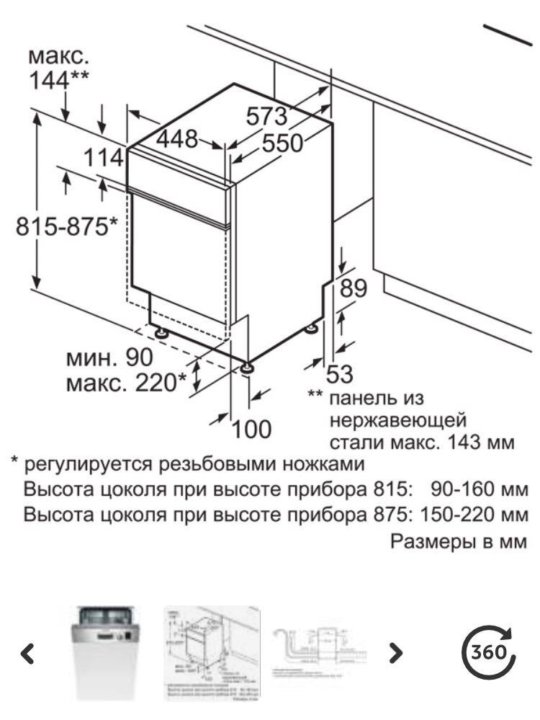

    10 | Схемы встраивания Духовые шкафы HBG 33UE50 HBG 34B550, HBG 34B560, HBG 34B540, HBG 34B520 HBG 23B550J, HBG 23B560J Индукционная варочная панель PIE 651T14E
  • Страница 11 из 13
    | 11 Газовая варочная панель PPH 616B21E Варочные панели домино PIE 375N14E PKF 375N14E (HEZ 394301).
    Посудомоечные машины SPV 40E20 RU, SPV 40M10 RU PSA 326B21E PSB 326B21E
  • Страница 12 из 13
    Планировщик кухонь www.planner.bosch-bt.ru Выберите из базы данных тип вашей квартиры и понравившуюся вам бытовую технику Bosch. А планировщик кухонь предложит вам готовые решения по ее размещению. Приборы, перечисленные в данном каталоге, реализует в России ООО «БСХ Бытовая техника».
  • Страница 13 из 13

Встраиваемая посудомоечная машина Бош: обзор, разбор, ремонт

По проведенному среди массовых покупателей опросу, встраиваемая посудомоечная машина Bosch стала непревзойденным лидером. Она отличается качественной работой, и даже при небольшой ширине всего 450 мм, агрегат отлично справляется с 10 стандартными наборами столовой посуды.

Содержание

  • 1 Историческая справка
  • 2 Популярные модели
    • 2.1 SPV 40E30 RU
    • 2.2 SPV 53M00
    • 2.3 SPV 69T80
    • 2.4 SPI50X95RU
  • 3 Самостоятельный ремонт

Историческая справка

Концерн Bosch считается самым крупным в мире: только рабочих в нем числится около 300 тысяч человек, 300 дочерних предприятий и фирм. А также около 14000 сервисных центров, расположенных практически во всех развитых странах. На логотипе простое магнето и корпус статора — те самые детали, выпускаемые в начале исторического пути. В России представительства Бош находятся с 1904 года.

Популярные модели

Мы рассмотрим самые покупаемые агрегаты, обсудим достоинства и недостатки встраиваемого типа посудомоечных машин, основным минусом которых можно считать их довольно высокую цену, по сравнению аналогами конкурентов.

SPV 40E30 RU

Эту модель специалисты считают самой востребованной среди аппаратов шириной 45 см: она вмещает 9 комплектов, имеет 4 программы управления и три температурных режима. Конденсационная сушка гарантирует 100% сухую посуду после окончания цикла мытья, расход воды — не более 9 л., а электроэнергии 0,78 кВт, шум от работы минимален — 48 дБ.

Применение функции «Стоп вода» защищает машину от возникновения непредвиденных протечек, при этом может гореть индикатор, имеется загрузка наполовину с экономией моющих средств и энергоресурсов.

К недостаткам можно отнести отсутствие отложенного старта и функции Ray on the floor — когда горит лампочка, а проекция луча указывает пользователю, что машина работает.

SPV 53M00

Техника для солидных людей, нелюбящих дешевые агрегаты. Для встраиваемой модели с шириной 45 см необходим небольшой запас для комфортного размещения машины в нише кухонного гарнитура чуть шире 450 мм. Класс энергопотребления, мытья и сушки A, аналогичный расход энергии и воды, а вот шума от работы меньше — всего около 46 дБ.

Имеются различные функциональные особенности:

  • встройка дисплея, где отражаются различные параметры и время до конца процесса мытья;
  • «Луч на полу»;
  • Aqua Stop: отсроченный старт 1—24;
  • специальный сенсор, следящий за качеством воды.

Каждая модель Bosch снабжается весьма подробной инструкцией по эксплуатации, где популярно описаны все нюансы посудомоечной машины.

К недостаткам, судя по многочисленным отзывам пользователей, можно отнести низкое качество мытья на быстром режиме, конструкцию фильтра.

SPV 69T80

Этот агрегат специально ориентирован на малогабаритные кухни, поэтому ширина его не превышает 45 см, модель вмещает максимум посуды — 10 наборов, высший показатель для посудомоечной машины Bosch. У нее высокое качество мытья, низкое энергопотребление, отличное качество сушки.

Цена, составляющая 70 тыс. р., отпугивает многих, но покупатели, любящие тишину в доме, приобретают эту технику, тем более что она производится только на заводах Германии, а за высшее качество надо платить.

Здесь есть ряд новшеств: полоскание при +700C, внутреннее освещение, звуковой сигнал, оповещающий, что аппарат работает, 10 лет гарантии от сквозной коррозии.

SPI50X95RU

Bosch Silence Plus — в этой встраиваемой модели сочетаются такие качества, как современные технологии, эргономичность и безупречная надежность. Инверторный мотор, обеспечивающий потребление энергии за один цикл 0,91 кВт/ч, уровень шума всего 43 дБ, управление — электронное.

Инструкция на эту посудомоечную машину из модельного ряда Bosch утверждает, что потребляемая мощность ее 2400 Вт, общий вес 38 кг, а габариты: 81,5х44,0х55,0 см, за один рабочий цикл она может качественно отмыть до 63 предметов посуды.

Благодаря оригинальной функции VarioSpeed вы можете предоставить автоматики выбирать необходимый режим — посудомойка Bosch всегда оправдает ваше доверие. Дисплей всегда на виду, и пользователи могут видеть, сколько времени осталось до окончания мытья посуды.

Bosch SPI50X95RU

Самостоятельный ремонт

Чтобы разобрать посудомоечную машину, вам нужен простой набор инструментов — отвертка, кусачки и пассатижи. Прежде чем приступать к ремонту, необходимо отключить агрегат от сети, перекрыть кран подачи воды. Демонтировать все полки внутри, затем отсоединить шланг подвода и слива, удалить остатки воды, перенести агрегат в более удобное место, где ничего не будет мешать работе.

Теперь поэтапно расскажем, как разобрать машину дальше. Снимаем декоративную панель, пластиковые защелки отсоединяем очень осторожно, чтобы не обломать. Далее, демонтируем металлическую панель, открутив саморезы, снимаем звукоизоляторы. Чтобы снять лицевую панель, достаточно открутить все крепежные детали.

Панель управления снимаем, открутив предварительно винты, затем отсоединяем разъемы проводов, но предварительно лучше все зафиксировать на фото или видео, дабы при сборке ничего не напутать. Снимаем замок, дисплей и саму плату управления.

Снимаем системы вентиляции и сушки — отсоединяем дверь от кронштейна крепления, затем демонтируем пружины, которые рядом с петлями. Убираем дверь в сторону, отсоединяем аккуратно провода от блока управления, демонтируем патрубок подачи воздуха, снимаем воздуховод и дозатор моющих средств.

Переворачиваем аккуратно машину и снимаем нижнюю крышку. Откручиваем саморезы, фиксирующие основание, убираем клапан забора воды.

Чтобы снять поддон, отсоединяем держатели, а затем отжимаем фиксирующие крючки в сторону. Откручиваем фиксацию нагревательного элемента, достаем его, потом снимаем сливную помпу.

Эта информация поможет домашнему мастеру быстро разобрать машину для мойки посуды без проблем и сюрпризов, при этом изучить устройство незнакомой техники, сэкономить семейный бюджет.

Хоть этот видеоролик без перевода, но на нем отлично видно все этапы демонтажа — хорошая помощь, чтобы разобраться со всеми нюансами.

User manual Bosch Serie 4 SPS46IW01E (English

manualBosch Serie 4 SPS46IW01E

XXXCPTDIIPNFDPNXFMDPNF

3FHJTUFSZPVSOFX#PTDIOPX

en Instruction manual

Dishwasher

SP …

s

Руководство пользователя

48 страниц

EN
Маркировка энергоэффективности

1 страница

UN

Посмотреть руководство для Bosch Serie 4 SPS46IW01E бесплатно. Это руководство относится к категории Посудомоечные машины. 3 человека дали среднюю оценку 8,6. Руководство доступно на следующих языках: английский. У вас есть вопрос о Bosch Serie 4 SPS46IW01E или вам нужна помощь? Задайте свой вопрос здесь

  • Page 2
  • on page 24
  • the appliance» on page 27

General
Bosch
Serie 4 SPS46IW01E | SPS46IW01E
Dishwasher
4242005070749
Английский
Руководство пользователя (PDF), маркировка энергоэффективности (PDF)
0039 Appliance placement Freestanding Product size Slimline (45 cm) Door colour White Control panel colour White Control type Buttons Встроенный дисплей ✓ Тип дисплея Светодиод Отделение для столовых приборов, тип Корзина Регулируемая высота верхней корзины ✓ Материал ванны Очистка встроенная вода. длина шланга 1,4 м Длина выпускного шланга 1,9 м Сертификация CE, VDE51 ​​10003
Уровень шума 44 DB
Количество мест 9 Настройки место.
Время цикла 195 мин
Задержка Таймера старта
Запуск задержки (максимум) 24 ч
. 0044
Функция Aquastop
Стеклянная защита
Программные программы посуды 60min 65 ° C, ° C. 6 ° C, aTo ATELER-EITOLER, EATOLEN.
Система сушки Теплообменник
Функция Aquasensor
Самоочислительный0045
Number of temperature settings 5
Extra dry
Power
1000980044
Energy consumption per cycle 0. 78 kWh
Water consumption per cycle 8.5 L
Класс энергоэффективности (старый) A+
Присоединенная нагрузка 2400 Вт
Ток
AC input voltage 220 — 240 V
AC input frequency 50 — 60 Hz
Power consumption (off) 0.1 W
Other features
5 909 Класс стирки0044
Годовое потребление энергии 220 кВтч
Годовое потребление воды 2380 л
Класс сушки A
A
Ergonomics
Remaining time indication
Automatic detergent detection
Child lock
Feet adjustment 20 mm
Регулируемые ножки
Самоочищающийся фильтр
Вес и размеры
9 показать еще0457

Не можете найти ответ на свой вопрос в инструкции? Вы можете найти ответ на свой вопрос в разделе часто задаваемых вопросов о Bosch Serie 4 SPS46IW01E ниже.

Вашего вопроса нет в списке? Ask your question here

No results

Dishwasher Bosch SMV69T30GB – user manual

Height 845 mm
Width 450 mm
Weight 41700 g
Depth 600 mm
Package width 510 mm
Глубина упаковки 670 мм
Высота упаковки 880 мм
Вес упаковки 43000 г
9777777777777777777777777777777777777777777777777777777777 гг.0044
General Properties
Brand Bosch
Internal article number SMV69T30GB
Door panel options Not possible
Tub material
Stainless steel
Voltage (V) 220-240 V
Approval certificates CE, VDE
Тип штекера Штекер GB
Регулируемый цоколь как по горизонтали, так и по вертикали
Возможная регулировка цоколя (мм/мм) 40-90 / 90-160 мм
Количество различных температур промывки 5
Система защиты воды. Умягчитель воды (кВтч) Да
Мойка одной корзины Нет возможности
Индикатор хода сушки Звуковой сигнал окончания программы, красная информационная лампочка, индикация оставшегося времени. внутренний, подвод воды
Digital countdown indicator Yes
Basket with handle Bottom basket, Top basket
INS-Enclosure in production English
Installation instructions Yes
Surge -защита спины. установлена ​​ Да
Форма панели управления Рама высшего класса
Форма внешней двери Встроенный
Защита стекла тех. Yes
Top basket type high
Bottom basket type high
Corner width 60. 00 cm
Corner height in cm 81,5-87,5 см
Глубина угла 55,00 см
Электронное послепродажное обслуживание
Name, programme 1 Auto
Programme duration, programme1 (min.) 100-135
Energy consumption, programme1 (kWh) 1.3-1.6
Temperature, programme 1 ( ° C) 65-75
Потребление воды, программа 1 (L) 11-15
Название, программа 2 Auto
777777777777777777 гг.0477 90-160
Energy consumption, programme2 (kWh) 0.95-1.6
Temperature, programme 2 (°C) 45-65
Water consumption, programme 2 (l) 7-18
Название, программа 3 Auto
Продолжительность программы, программа 3 (мин. ) 65-80
Energy.
Temperature, programme 3 (°C) 35-45
Water consumption, programme 3 (l) 10-15
Name, programme 4 Economy
Programme duration, programme4 (min.) 195
Energy consumption, programme4 (kWh) 0.93
Temperature, programme 4 (°C) 50
Water consumption, programme 4 (l) 9,5
Имя, программа 5 Quick Wash
Программная продолжительность, Programme5 (Min.) 29
. Покал. Программа 5 (° C) 45
Потребление воды, программа 5 (L) 10
Наименование, программа 6 Предварительно Rinse
15
Energy consumption, programme6 (kWh) 0. 05
Temperature, programme 6 (°C) 0
Water consumption, programme 6 (l) 4
Общее годовое потребление энергии (кВтч) 220 дней 205 кВтч
Общее годовое потребление воды (л) 220 дней 2090 л
Штрих-код EAN!
Technical Characteristics
Product group Dishwasher
Product name / Commercial code SMV69T30GB
EAN code 4,242,002,751,863
Built-in / Отдельностоящая Встраиваемая
Тип установки
Полностью встраиваемая
Съемная верхняя часть NO
Цвет / Панель материала Black
Оценка подключения (W) 2400 W
(A)
(A)
(A)
. ; 60 Гц
Уровень шума (дБ(А) на 1 пВт) 41 дБ
Максимально допустимая жесткость воды 50°DH
9 Максимальная температура воды на входе 4 4°C
60 °C
Dimensions
Length electrical supply cord (m) 175.0 cm
Length inlet hose (cm) 165 cm
Length outlet hose (cm) 190 cm
Depth of the product 550 mm
Width of the product (mm) 598 mm
Height of removable worktop (mm) 815 mm
Height of the product (mm) 815 mm
Required niche size for installation (HxWxD) 815-875 x 600 x 550 mm
Net weight (kg) 47. 000 kg
Gross weight (kg) 50.000 kg
Number of place settings 14
Adjustable upper basket Rackmatic 3-stage
Largest loadable dish upper basket (cm) 21 cm
Largest loadable dish lower basket (cm) 30 cm
Equipment
Hidden heating element Да
Система сушки Теплообменник
Варианты задержки запуска Непрерывный
Максимальное время задержки запуска (ч) 24 h
Salt light indicator Yes
Rinse aid light indicator Yes
Child Safety Yes
Programmes
Reference программа Эконом
Количество программ 6
Эталонная температура программы (°C) 50
Consumption
Energy consumption (kWh) 0.
