Как соединить витую пару — 4 способа

Умение нарастить сетевой кабель самому пригодится, если нужно удлинить или починить шнур, а обращаться к мастеру неохота.

Рассказываем о способах соединения витой пары и даем простые инструкции.

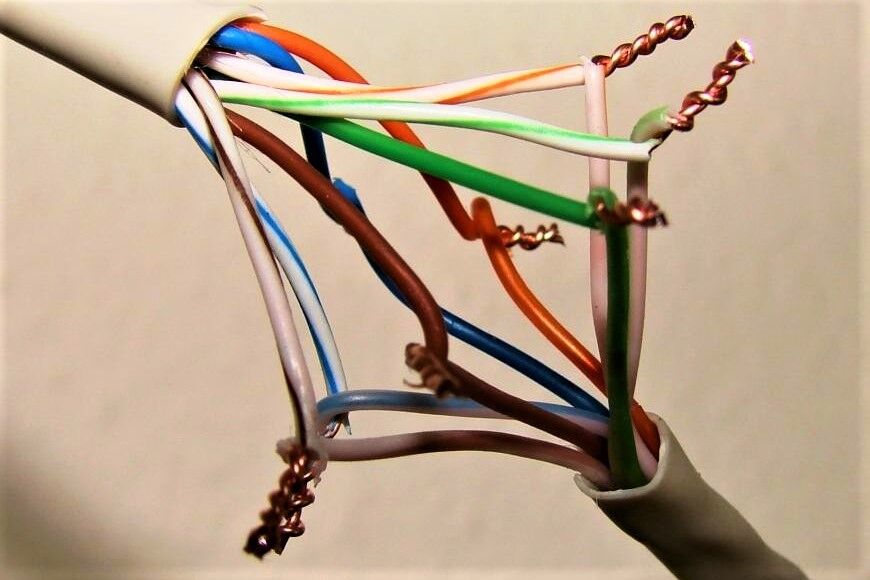

Метод №1: Скручивание проводников

Этот способ заключается в соединении проводников, которые имеют одно назначение, посредством скручивания и дальнейшей изоляции жил. Такой подход используется, когда необходимо распределить шнуры в распаечных коробах, а также при подключении розеток или же выключателей. Применяется он и тогда, когда нужно соединить разорванную электроцепь.

Провода соединяются по той же технологии: четырех или восьмижильный шнур разбирают на проводники, а затем одинаковые жилы соединяют друг с другом.

Стоит отметить, что подобное соединение может повлечь за собой затухание сигнала. Впрочем, этот метод подойдет как временное решение, поскольку провод все же будет работать.

Что понадобится для скрутки:

  • стриппер;
  • инструмент для удаления оплетки;
  • оловянный припой около 0,3-0,5 мм;
  • спички;
  • термоусадка 1,5 мм до нагревания, после — 0,75 мм;
  • изолента.

Теперь займемся собственно скруткой:

  1. Зачищаем оба кабеля от наружной изоляции: снять нужно 3-4 см оболочки.
  2. Разбираем проводники и зачищаем их. Одинаковые по цвету жилы скручиваем друг с другом.
  3. Ровняем кончики.
  4. Обматываем припоем.
  5. Скрученные концы нагреваем огнем и изолируем их термоусадкой.
  6. Выполняем монтаж изоленты.

Если все получится аккуратненько, шнур практически не изменит форму. Это позволит протянуть его через отверстие в стене или же спрятать в плинтус.

Совет: как можно раньше замените полученный кабель целым заводским проводом.

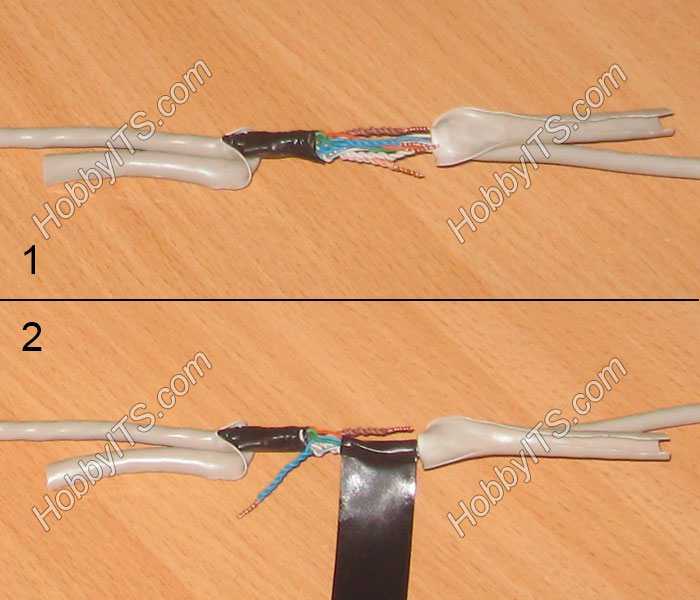

Метод №2: Пайка

Если умеете обращаться с паяльником, этот способ — для вас.

Он позволит создать надежное соединение и не менять провод впоследствии.

Для спайки шнуров понадобится стандартный паяльный набор, состоящий из собственно паяльника, припоя, флюса и зачистного инструмента. Также потребуются изоляционные материалы: термоусадочная трубка, изоляционная лента.

Как паять сетевой провод:

  1. Снять с отрезков шнура наружную оболочку. Ее можно не только обрезать, а и немного разрезать вдоль и загнуть. Потом изоляцию можно вернуть на место.
  2. Разобрать пары жил и зачистить их от изоляции. Сделать это лучше с помощью стриппера, поскольку кусачки или нож могут повредить проводники.
  3. Скрутить пары одинаковых жил обоих шнуров, ориентируясь на цвет изоляции, и срезать лишнее.
  4. Спаять скрученные жилы: нагреть, равномерно нанести припой по месту, где была выполнена скрутка.
  5. Каждый спаянный провод заизолировать по отдельности, а потом — все вместе: участок коммутации хорошенько обматываем изолентой. Оголенных зон быть не должно.

Важно! Соединенные таким способом кабели нельзя размещать в сырых помещениях, и уж тем более на улице. Если этого не избежать, следует по-максимуму герметизировать место спайки, воспользовавшись полимерным гибким рукавом.

Метод №3: Соединение с помощью клеммы

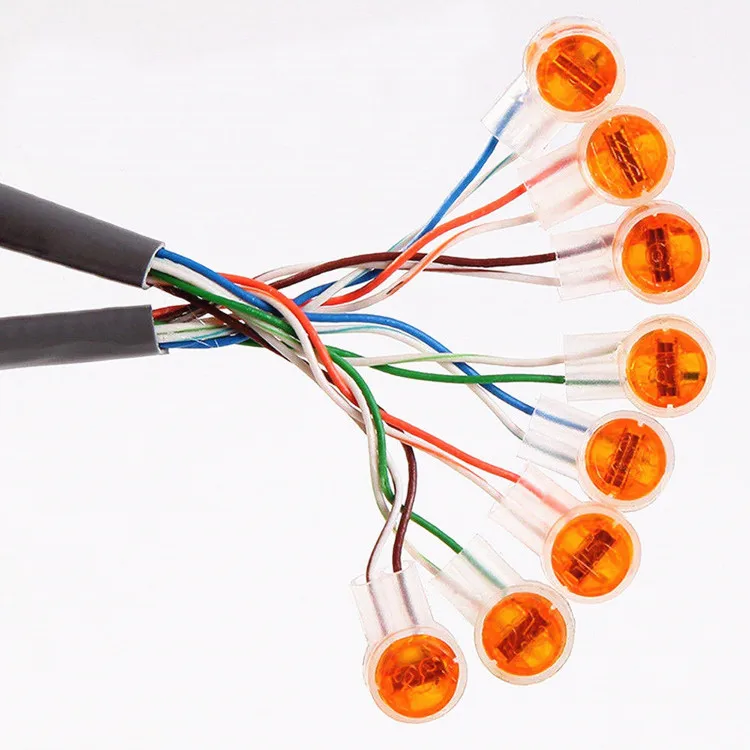

В электрике, как слаботочной, так и силовой, используются специальные клеммы — скотчлоки, с помощью которых соединяют шнуры друг с другом. Такие аксессуары представляют собой изделия, выполненные из пластика, и оснащенные контактами из металла.

Материал приспособлений не повреждается растворителями. Внутри свободное пространство клемм заполнено гелем. Он защищает контакты от влаги.

Главное достоинство скотчлоков заключается в экономии времени: не нужно зачищать провода, обматывать место коммутации изолентой. Однако это касается только тех шнуров, которые будут располагаться в плинтусе, стене или коробе.

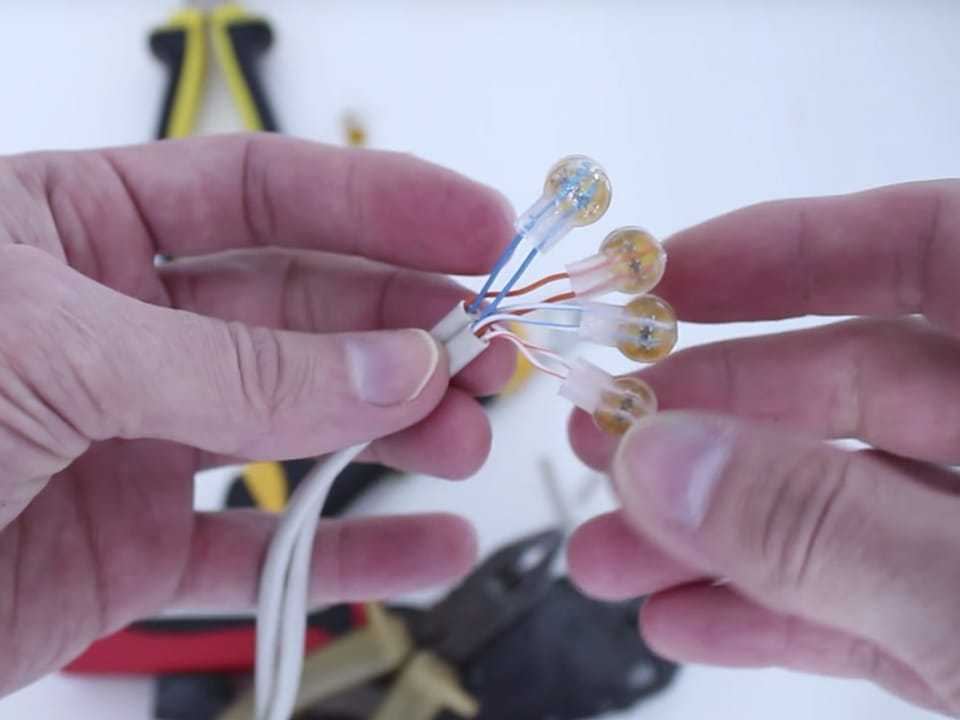

Как использовать:

  • Снять верхнюю оплетку с обоих концов кабеля.
  • Подготовить проводники к обжимке, разложив жилы.
  • Установить клеммы.
  • Поочередно обжать все жилы.

Полученное соединение будет похоже на гирлянду, поскольку скотч-локи будут торчать, а компактно спрятать их не получится. Однако за герметичность переживать не придется: хотя выглядеть коммутация будет неаккуратно, надежности хватит. Но стоит учитывать, что работать такой провод будет так же, как и восстановленный посредством скрутки.

  • Скотчлок 8А-тип (односторонний, 2 провода 0,5…0,9 мм), оранжевый Kingda, 100шт.

    Код товара: 15378

    Нет в наличии

    196грн.

    Количество: 100 шт. Тип: 8A. Применение: для сращивания.

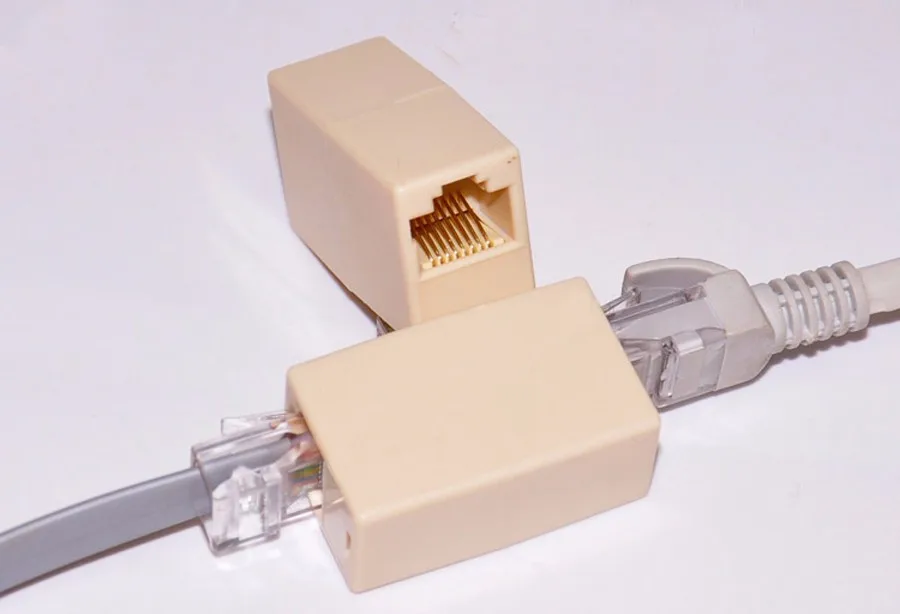

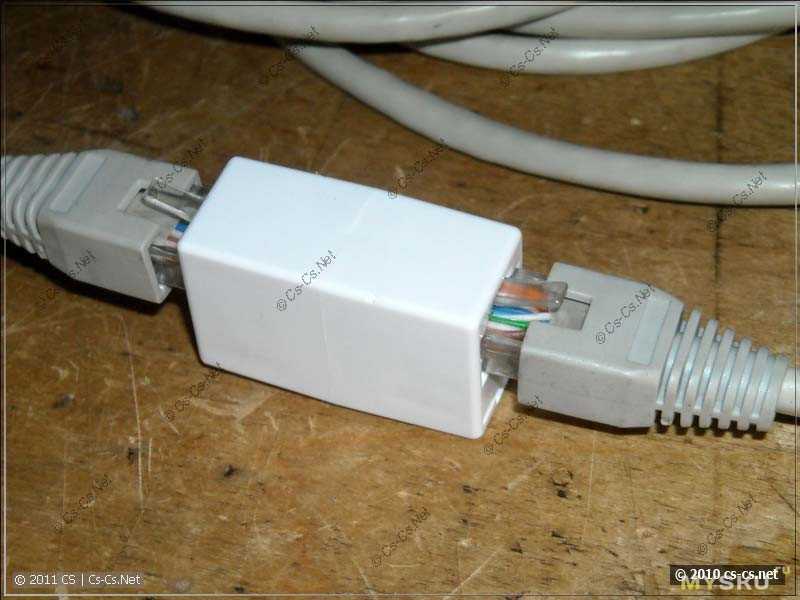

Метод №4: Соединитель

Существует простой способ, заключающийся в использовании специального устройства — адаптера, выполненного в виде компактной коробочки. Такие аксессуары стоят недорого, отличаются простотой в применении.

Для использования переходников есть условие: чтобы скрепить два отрезка шнура, необходимы не только адаптеры, а и коннекторы: компьютерные вилки для выполнения коммутации. Другими словами, такой метод можно применять только с опрессованными шнурами.

Кабель обжимается коннекторами по прямой или же перекрестной схеме соединения внутренних жил. Выбирать схему следует, основываясь на назначении проводов.

Сделать провод длиннее, используя соединители rj-45, нетрудно: в порты, которые расположены по обеим сторонам приспособления, необходимо вставить коннекторы наших патч-кордов.

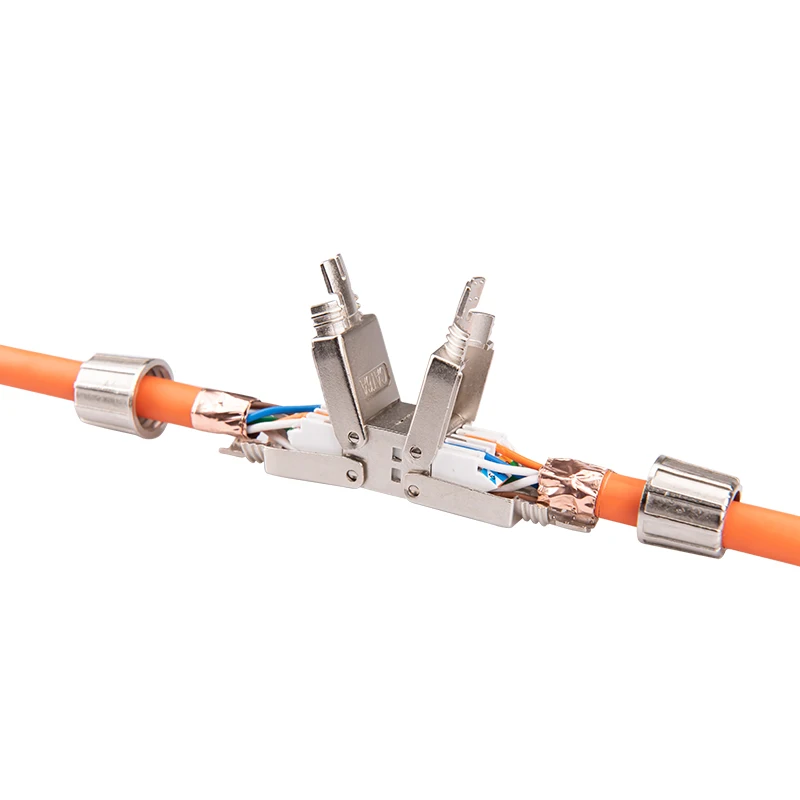

Примечание: существуют и специальные сращиватели витой пары, которые напоминают вышеуказанные переходники. Однако тут необходимо заделывать проводники в переходник с помощью специального инструмента. Так что потребуются навыки.

Нарастить интернет-кабель можно несколькими способами. Скрутка и клеммы — довольно простые, однако, являются скорее временным решением проблемы. Пайка — очень надежный метод, который впрочем требует навыков использования паяльника. А вот применение соединителей представляет собой весьма простой способ.

Теги: Витая пара

Как соединить витую пару?

23 7 2019

Существует несколько вариантов соединения любых проводов, в том числе витую пару.

  • Способ №1

Скрутка. Данный метод  не требует абсолютно никаких вложений. Однако, длинна размотки пар не по стандарту и ненадежность соединения могут сыграть против Вас. Сбои при передаче данных, потеря контакта при любом механическом воздействии на кабель, потеря производительности — эти несколько последствий которые непременно возникнут со временем если использовать данный вариант соединить витую пару. К слову, профессиональные монтажники никогда не прибегнут к подобному решению, если конечно дорожат репутацией

  • Способ №2

Спайка. Єто решение уже лучше чем простая скрутка. Но реализация такого соединения требует определенной сноровки и мастерства владения паяльником. К тому же, место спайки необходимо заизолировать. Представьте, как неудобно обматывать изолентой каждую пару. Такой вариант также принадлежит к кустарным методам соединения витой пары

  • Способ №3

Соединение жил витой пары с помощью скотчлоков. Это уже можно квалифицировать как полу-профессиональный. К нему прибегают когда под рукой нет соединительных коробок. Гель внутри скотчлока надежно изолирует соединение от проникновения влаги и воздуха.

После непосредственного обжима, соединения витой пары необходимо зафиксировать изолентой. Из недостатков данного  метода следует выделить: ненадежность соединения при механическом воздействии на кабель. При определенном усилии провод может попросту выскочить из скотчлока. Также следует отметить эстетическую сторону. Жгут обмотанных изолентой проводов со скотчлоками не всегда впишется в интерьер или поместится в короб.

В общем, этот вариант соединения витой пары имеет право быть, однако является полевым способом которым пользуются профессионалы если в наличии нет других специальных устройств.

А именно:

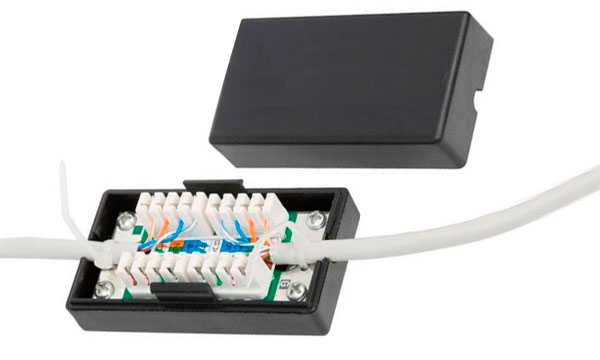

Для качественного соединения жил витой пары UTP и FTP используются соединительные коробки. Внутри расположена печатная плата с врезными контактами IDC. Заделка жил осуществляется аналогично заделке в патч-панель или модуль keystone.

Данный вариант соединить витую пару является рекомендованным стандартами по СКС. При его использовании соединение имеет максимальную производительность, минимальные потери сигнала и является единственным правильным методом соединения двух сегментов витой пары

Когда стоит задача соединить витую пару, которая уже обжата коннекторами RJ-45, то кустарные методы здесь бессильны. Для таких случаев существует соединительная коробка для коннекторов. Данная модель подойдет для соединения как экранированной витой пары, так и не экранированной. Внутри также печатная плата к которой припаяны контакты разъемов. При использовании данного устройства потери сигнала абсолютно минимальны

Продолжая тему соединения витой пары, нельзя не обратить внимание на вопрос разветвления телефонного кабеля с коннекторами RJ-12. Точнее, как при наличии одного порта телефонной розетки подключить к ней до 3-х офисных устройств? Осуществлять эти задачи призван разветвитель RJ-12. Он имеет один разъем для подключения в телефонную розетку и 3 телефонных гнезда на выходе

Реализовать задачу из одного порта RJ-45 на 4 пары сделать два по 2 пары, например для голосовых приложений — может специальное устройство Y-адаптер. Основная его функция — преобразование одной 4-парной розетки в две индивидуальные 2-х парные 8-позиционные розетки. Стоит отметить, что из одного порта раздающего интернет, например на модеме, с помощью данного устройства сделать два раздающих интернет — не получится. Для этого нужен маршрутизатор или сетевой коммутатор



Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Что такое витая пара? — Определение из SearchDataCenter.com

По

  • Участник TechTarget

Что такое витая пара?

Витая пара — это обычный медный провод, который соединяет домашние и рабочие компьютеры с телефонной компанией. Чтобы уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов, два изолированных медных провода скручены друг вокруг друга. Для каждого соединения по витой паре требуются оба провода. Поскольку для некоторых телефонов или настольных компьютеров требуется несколько подключений, витая пара иногда устанавливается в виде двух или более пар, и все это в одном кабеле. В некоторых офисах витая пара заключена в экран, который выполняет функцию заземления. Это известно как экранированная витая пара (STP). Обычный провод до дома — неэкранированная витая пара (UTP).

Витая пара теперь часто устанавливается с двумя парами в дом, а дополнительная пара позволяет вам добавить еще одну линию, когда вам это нужно.

Витая пара поставляется с уникальным цветовым кодом каждой пары, если они упакованы в несколько пар. Для различных применений, таких как аналоговый, цифровой и Ethernet, требуются разные кратные пары.

Хотя витая пара часто используется в домашних условиях, витая пара более высокого класса часто используется для горизонтальной проводки в установках локальных сетей, поскольку она дешевле, чем коаксиальный кабель.

Провод, который вы покупаете в местном хозяйственном магазине для удлинителей от вашего телефона или компьютерного модема к стенной розетке, не является витой парой. Это параллельный провод, известный как silver satin . Настенная розетка может иметь до пяти типов расположения отверстий или контактов, в зависимости от того, какие типы проводов будут подключены к установке (например, цифровой, аналоговый или LAN). (Поэтому иногда вы можете обнаружить, что при переносе ноутбука в другое место разъемы настенной розетки не подходят к вашей вилке.)



Последнее обновление: июнь 2021 г.

Продолжить чтение О витой паре
  • Категории кабельных систем с витой парой
  • Какие существуют типы сетевых кабелей?
  • Понимание эволюции Ethernet
  • IEEE раскрывает процесс стандартизации 802 и будущее Wi-Fi
  • Каковы 6 компонентов структурированной кабельной системы?
Углубленное изучение оборудования и стратегии центра обработки данных
  • Общие типы корпоративных сетевых подключений

    Автор: Эндрю Фрелих

  • Категории кабельных систем с витой парой

    Автор: Рахул Авати

  • MDI/MDIX (зависимый от среды интерфейс/переход MDI)

    Автор: Эндрю Фрелих

  • Патч-панель

    Автор: Эндрю Фрелих

SearchWindowsServer

  • Итоги конференции Microsoft Ignite 2022

    Том Валат, редактор сайта SearchWindowsServer, освещает некоторые новости с конференции Microsoft Ignite 2022.

  • Выполните следующие действия, чтобы удалить последний сервер Exchange.

    Организации, которым не удалось удалить свой последний Exchange Server из локальной среды, теперь могут сделать это, если они …

  • Microsoft устраняет 6 нулевых дней во вторник с ноябрьским патчем

    Два обнаруженных в сентябре сервера Exchange Server с нулевым днем ​​получают обновления безопасности в этом месяце вместе с четырьмя уязвимостями Windows…

SearchCloudComputing

  • Эксперты по облачным технологиям и их прогнозы AWS re:Invent 2022

    Поскольку AWS готовится к своему крупнейшему событию года, наши участники прогнозируют, что поставщик облачных услуг представит на re:Invent 2022.

  • Сравните Amazon Lightsail и EC2 для нужд вашего веб-приложения

    Не всем разработчикам нужны или нужны все возможности Amazon EC2. Посмотрите, подходит ли сокращенный и упрощенный Amazon Lightsail …

  • VMware добавляет инструменты управления несколькими облаками

    VMware представила HCX+, управляемую услугу для многооблачных центров обработки данных, а также возможности Kubernetes для частных облаков и …

ПоискХранилище

  • Как использовать S3-совместимое хранилище

    Amazon S3 — популярная платформа для хранения объектов. Однако с помощью API-интерфейсов поставщики систем хранения могут предлагать свои собственные подходы к …

  • Samsung начинает производство TLC NAND емкостью 1 терабит

    Компания Samsung начала массовое производство V-NAND последнего поколения с пропускной способностью 1 терабит на чип для повышения плотности и увеличения …

  • Сравнение распределенных файловых систем

    Доступно множество различных распределенных файловых систем, поэтому тщательный анализ вариантов, а также хороший проект. ..

Как установить разъемы на кабель витой пары

08 апр Установка разъемов на кабель витой пары

Опубликовано в 20:20 в Установка сетевого кабеля от администратора

Витая пара является наиболее часто используемым типом кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этими сетевыми кабелями, — это разъемы RJ-11 и RJ-45. RJ просто означает зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.

Эти два типа разъемов очень похожи и сделаны из пластика с тонкими металлическими контактами. Более простая меньшая версия из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом разъем RJ-11 использовался при установке телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас он обычно используется только в последнем из двух.

Разъем RJ-45 в настоящее время является широко устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводников.

Стандарты проводки витых кабелей

Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета: зеленый, оранжевый, синий или коричневый. В каждой паре один сплошной цвет, а другой с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два различных стандарта проводки:

568A

  1. Белый/зеленый
  2. Зеленый
  3. Белый/оранжевый
  4. Синий
  5. Белый/Синий
  6. Оранжевый
  7. Белый/Коричневый
  8. Коричневый

568B

  1. Белый/оранжевый
  2. Оранжевый
  3. Белый/зеленый
  4. Синий
  5. Белый/Синий
  6. Зеленый
  7. Белый/Коричневый
  8. Коричневый

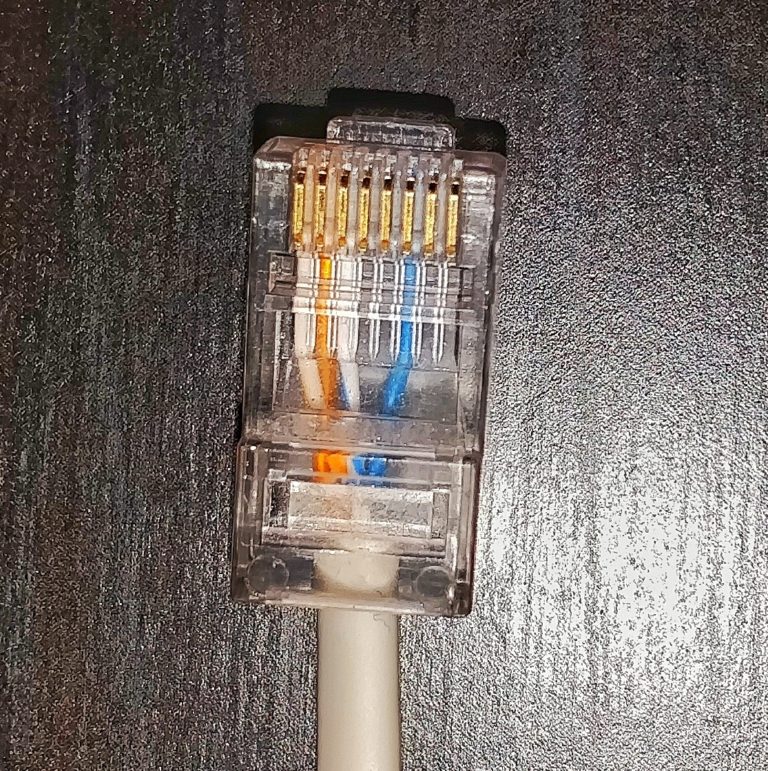

Установка кабельного разъема для витой пары

Основным методом, используемым для размещения этих разъемов на кабеле витой пары, является обжим, и хотя процедура довольно проста, это важный навык, который должен знать каждый установщик сетевых кабелей. правильно. Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, а также инструмент для зачистки, пара обжимных инструментов и кабельный тестер для проверки качества соединения.

Инструмент для зачистки оболочки кабеля снимает внешнюю оболочку с кабеля, а обжимной инструмент для кабельных разъемов соединяет кабель, нажимая металлические контакты внутри разъема на жилы кабеля.

Во-первых, вы измеряете и отрезаете кабель, к которому вы хотите добавить разъем, убедившись, что вы отрезали его примерно на 3 дюйма длиннее, чем необходимо.

Далее необходимо снять кожух кабеля примерно на 1,5 дюйма, поэтому вставьте кабель в инструмент для зачистки и дважды поверните его вокруг кабеля, чтобы прорезать оболочку. Затем осторожно стяните отрезанный кусок оболочки кабеля, чтобы обнажить внутренние проводники. Если на куртке есть разрезной шнур белого цвета, обрежьте его по спинке.

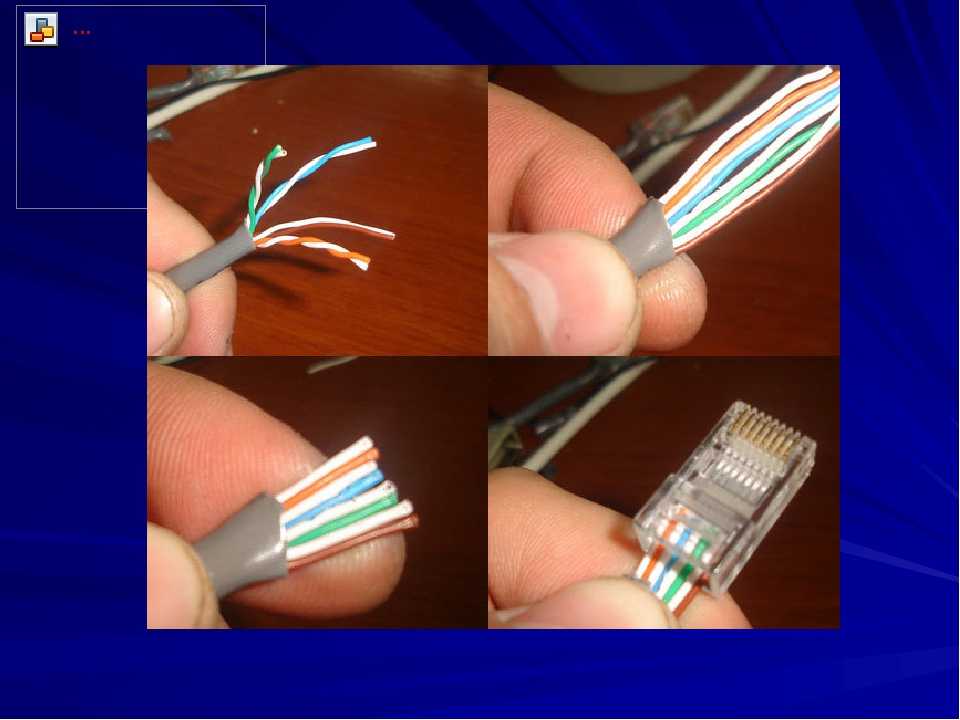

Теперь, когда вы оголили жилы скрученного кабеля, вам нужно раскрутить пары и разделить каждый из восьми цветных проводов. Затем выровняйте каждый из отдельных проводов так, чтобы цветовой код соответствовал стандарту, который вы используете.

Затем обрежьте концы всех разъемов так, чтобы они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.

Наконец, точно вставьте проводники, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и сильно сожмите ручку вниз, удерживая ее около трех секунд. Пластины внутри инструмента затем вдавливаются в разъем, вдавливая штифты в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.

После того, как вы обжали разъем, еще раз проверьте правильность обжима всех проводников и штырьков. Если это не так, вам придется отрезать разъем и повторить процесс снова.

И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа используемого тестера необходимо следовать другой процедуре…

Посмотрите этот небольшой обучающий видеоролик о один из наших специалистов по мостовому кабелю подключает разъем RJ45 к концу кабеля категории 6.
