Раковина над стиральной машиной высота: Размеры раковины над стиральной машиной

Способы установки умывальника и плоской раковины над стиральной машиной

Содержание статьи:

• Преимущества и недостатки верхнего расположения
• Виды раковин, устанавливаемых над стиральной машиной
• Критерии выбора
• Популярные варианты раковин-кувшинок
• Особенности монтажа и подключения
• Отзывы пользователей

Проблемой при установке стиральной машинки в ванной комнате является уменьшение свободной площади в помещении. Частично убрать этот недостаток можно, применяя нестандартные дизайнерские методы. Одним из таких решений станет размещение раковины над стиральной машиной. Но установка подобной сантехнической комбинации потребует точного подбора обоих элементов, чтобы они не мешали друг другу и не препятствовали комфорту пользователей. Для этого необходимо ознакомиться с вариантами подходящих раковин, их совместимостью с машиной и особенностями монтажа.

Преимущества и недостатки верхнего расположения

Пример размещения раковины над стиральной машинкой

Раковина, установленная на стиральную машину, не занимает никакой дополнительной площади, это главный плюс ее применения.

Поэтому обычно такое совмещение используется в малогабаритных комнатах. Но не исключается и установка мойки сверху машинки и там, где экономить пространство нет особой необходимости. Удачно подобранная комбинация способствует оригинальному восприятию всего дизайна ванной комнаты.

Однако конструкция приводит к сложности монтажа и недостаткам во время эксплуатации:

• Расположение источника воды над электрическим прибором сказывается на безопасности. Брызги при пользовании раковиной или протечки водоотводящих каналов могут привести к порче стиральной машины или даже к поражению человека током.
• Обычные изделия не годятся для такой установки, так как их пришлось бы монтировать слишком высоко. Обязательным условием является приобретение специальной плоской модели.
• Особенности установки и эксплуатации приводят к тому, что приходится покупать рукомойник и машину в комплексе. При выборе стиралки нужно учитывать параметры раковины и наоборот.
• Исключено использование машинок с вертикальной загрузкой.
• Некоторые модели функционируют со специальным плоским сифоном, приобретение и монтаж которого может стать проблемой.
• В моделях без особого сифона и со сливом в задней стенке вода не уходит полностью. После мытья на дне раковины всегда будет оставаться небольшое количество мыльной жидкости.

Некоторые недостатки присущи только отдельным вариантам плоских раковин. Из разнообразных моделей можно подобрать ту, в которой конкретный минус отсутствует.

Виды раковин, устанавливаемых над стиральной машиной

Конструкция, размещенная на расстоянии 6 см. от стиральной машинки

Главное требование, предъявляемое к такому сантехизделию, это его малая глубина. Вместе со сливным выступом она не должна превышать 20 см. У самых тонких моделей глубина составляет 8—10 см. А длина и ширина должны быть больше габаритов стиральной машины. Внутреннее дно – плоское или слабо вогнутое, с небольшим уклоном в сторону слива. Из-за подобной формы и больших горизонтальных размеров эти раковины называют «кувшинками» или «ракушками».

Форма и материал изготовления

Малая глубина – единственный параметр, объединяющий раковины-кувшинки. В остальном линейка выпускаемых моделей мало отличается от обычных умывальников.

Форма у большинства – квадратная или прямоугольная. Но есть овальные и круглые модели. Даже редко используемые угловые раковины выпускаются в плоском варианте.

Не меньшее разнообразие и по материалам, из которых они изготавливаются: керамика и сантехнический фарфор, металл и стекло. Тем, кому кроме экономии места важен и стильный внешний вид, предлагаются модели из искусственного камня. Но можно купить и бюджетные акриловые плоские раковины.

Расположение слива

Это важная характеристика для умывальника, монтируемого над стиральной машиной. Именно от места, где он расположен, во многом зависит совместимость с той или иной моделью стиралки. А форма сливного отверстия влияет на эффективность водяного стока и частоту его прочистки.

Слив в раковинах-кувшинках по местоположению бывает:

• Центральный, как у обычных рукомойников. Форма традиционно круглая. Такое расположение наиболее удачно для надежного отвода воды. Она будет уходить полностью, не застаиваясь внутри раковины. Но в этом случае сливной сифон будет находиться над стиральной машиной. Поэтому обязательным условием станет применение специального плоского сифона. Однако его установка увеличивает высоту расположения раковины на 10-12 см. Недостатком также является то, что при любых протечках на стыках вода будет попадать на корпус машины.
• Заднее расположение. Выход слива находится в задней части раковины по центру. Там же к нему подсоединяется сифон. Такая конструкция допускает применение обычного сифона, поскольку он будет расположен вплотную к стене, на которой крепится раковина. Но тогда не получится задвинуть к той же стене стиральную машину. Подходящим вариантом для такого слива будет приобретение узких моделей стиралок. Большим плюсом считается то, что при протечке сифона или отводящих шлангов вода не выльется на корпус машины. Возможно только случайное попадание при неаккуратном мытье.
• Боковое расположение. Слив тоже выходит из задней части раковины, но смещен к одной из боковых стенок, располагаясь почти в одном из углов. Никаких преимуществ по сравнению с задним центральным расположением нет. Только оригинальный вид. Возможно, поэтому такие модели мало распространены.

При центральном сливе установка сифона над корпусом стиральной машины увеличивает высоту расположения раковины. Кроме того, расстояние между дном умывальника и верхней крышкой машины тоже становится большим, что не всегда выглядит элегантно. А вот задний и боковой варианты допускают монтаж раковины с минимальным зазором между ней и стиральным прибором. Со стороны они смотрятся, как единый агрегат.

Форма внутреннего сливного отверстия тоже имеет значение:

• Круглое в нижней части раковины полностью сливает воду. Но требует применения специального сифона.
• Щелевидное, прорезанное в задней стенке, не гарантирует полный слив и оставляет часть воды на дне раковины. К тому же узкая щель легче засоряется и ее часто приходится прочищать.

Для безопасности от переполнения неглубокой чаши «кувшинки» оборудуются системой «слив-перелив», которая не позволяет воде перетекать через край и попадать на корпус стиральной машины.

Способы крепления

Настенный тип крепления

Основной вариант – крепление раковины непосредственно к стене с помощью кронштейнов. Высота зависит от размеров стиральной машины и от типа слива.

Возможен и накладной способ, при котором «кувшинка» врезается в столешницу, а машина устанавливается под ней. Столешница может быть только под раковину, но чаще ее совмещают с дополнительной тумбой. Встречаются варианты, при которых машина и раковина разнесены в стороны, а не находятся друг над другом. Но при этом теряется главное преимущество – экономия места в ванной комнате. Это просто красивое оформление раздельного расположения.

Наличие смесителя

Не все раковины-кувшинки имеют отверстие для установки смесителя. Модели, не предназначенные для его размещения, считаются облегченными и в их название добавляется слово «лайт». Такой вариант должен устанавливаться в непосредственной близости от ванной. В этом случае используется смеситель с длинным носиком – один для раковины и для ванной.

Критерии выбора

Если принято решение поставить раковину над стиральной машиной, то нельзя ограничиваться только умывальником. Некоторые модели машин не годятся для установки под раковиной. А отдельные варианты «кувшинок» требуют выбора конкретных характеристик машины.

Размеры

Рекомендуется ограничить высоту стиральной машины 60 см. При толщине раковины в 15-20 см верхний ее край будет располагаться на уровне 80-85 см над полом. А при выборе «кувшинки» с центральным сливом и плоским сифоном – еще немного выше. Такая высота допустима для человека среднего роста. Но расположение на уровне 1 метра доставит неудобства при умывании. Для детей придется устанавливать подставки или скамейки.

Горизонтальные размеры самой конструкции выбираются чуть больше размеров стиралки. В верхней проекции машина должна быть полностью закрыта установленным над ней оборудованием. Тогда случайные брызги и потеки при пользовании раковиной не попадут на поставленный внизу агрегат.

Отвод и подвод воды

Выбор конкретного варианта сливного отверстия тоже зависит от параметров устанавливаемой стиральной машины:

• Центральный слив не только требует приобретения специального плоского сифона, но и увеличивает итоговую высоту всей конструкции на 10-15 см. Протечка сливной магистрали может залить саму машину.
• Задний или боковой сливы предпочтительнее с точки зрения безопасности, и не требуют специальных сифонов. Но для полного использования их преимуществ такие раковины надо устанавливать над стиральными машинами малой глубины. Учитывая, что умывальник должен полностью закрывать машину, максимальное значение этого параметра – 40 см.

Если предполагается устанавливать на раковине-кувшинке смеситель, то при расчетах нужно предусмотреть дополнительное пространство между стеной и машиной, где будут находиться подводящие шланги.

Безопасность

Расположение источника воды над электрическим агрегатом потенциально опасно для самой машины, а иногда и для человека. Незначительные протечки при эксплуатации рукомойника могут испортить внешний вид стиралки, но вряд ли нанесут серьезный ущерб. А вот переполнение чаши и перелив большого количества воды сулит большие неприятности. Поэтому необходимо наличие в конструкции раковины защиты от перелива. Можно установить и автоматическое управление сливом.

В итоге получается, что для достижения максимального комфорта при пользовании плоской раковиной ей в пару нужно приобретать малогабаритную стиральную машину с ограниченным объемом стираемого белья. Максимальная загрузка машин, совмещенных с «кувшинками», вряд ли будет больше 3,5 кг. Попытки поставить под умывальник стандартную стиралку обязательно скажутся на удобстве и безопасности всего комплекса.

Популярные варианты раковин-кувшинок

Несмотря на специфический характер применения этих изделий, на выбор предлагается более 50 различных моделей. Несколько вариантов с основными характеристиками и разного ценового диапазона приведены в таблице.

Название модели	Сантек Пилот-60	Санта Лидер	Санриф Ультрамарин	Цвет и Стиль Кувшин 60
Материал	Керамика	Литой мрамор	Искусственный камень	Искусственный камень
Высота, см	18	14,5	11	15
Ширина х Глубина, см	60 х 50	100 х 48	60 х 60	60 х 54
Вид слива	В центре круглый	В центре круглый	Боковой	Центральный
Крепление	На кронштейны	Накладная в столешнице	На кронштейны	Подвесная
Слив-перелив	есть	нет	есть	нет
Форма	Прямоугольная	Прямоугольная	Прямоугольная	Круглая
Примерная цена, руб	1500	9000	14000	6500

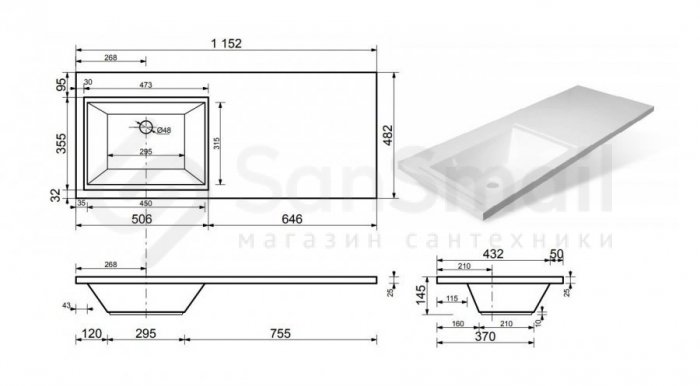

Большинство раковин выпускается в виде прямоугольника.

Подобрать из готовых изделий вариант нестандартной формы с желаемыми характеристиками будет сложно. Но для любителей оригинального дизайна есть фирмы, изготавливающие плоские раковины на заказ по чертежам покупателя.

Особенности монтажа и подключения

Модель “Сантек Пилот-60”

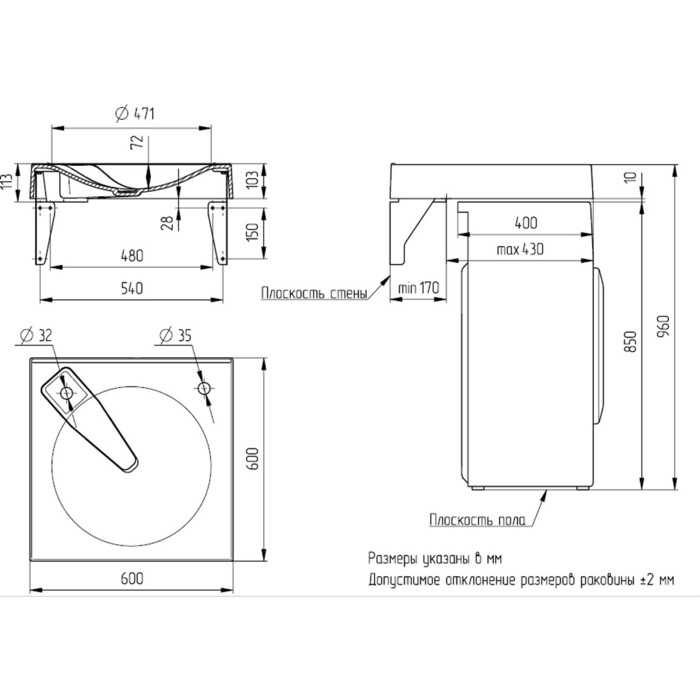

При расчете высоты установки раковины нужно соблюдать основное требование – ни одна часть самой мойки или водоотводящих устройств не должна контактировать с корпусом стиральной машины. Вибрация при отжиме со временем разрушит герметичность стыков или саму систему крепления.

При стремлении обеспечить минимальный промежуток между раковиной и крышкой машины могут возникнуть трудности с определением точного места установки. Но многие мойки идут в комплекте с кронштейнами и с указанием в инструкции минимальной высоты, на которой их надо закрепить, чтобы гарантировать зазор.

Сам монтаж проводится в несколько этапов:

1. Разметка элементов.
2. Крепление кронштейнов и установка на них раковины.
3. Подсоединение сифона.
4. Монтаж смесителя.
5. Проверка герметичности всех элементов подвода и слива воды.
6. Установка стиральной машины под смонтированной раковиной.

Близкое расположение умывальника и стиралки позволяет организовать единый слив в канализацию.

Для плоских раковин рекомендуется на всех соединениях и стыках помимо прокладок применять силиконовый герметик.

Отзывы пользователей

Большинство откликов рассматривает такой вариант, как суровую необходимость при недостатке места в ванной комнате. Приходится и машину ставить малого размера, и со сливом комбинировать. Но при продуманной установке потребуется немного времени, чтобы привыкнуть к необычному виду раковины и условиям ее использования.

Отмечается и то, что некоторое отступление от стандартного монтажа может устранить часть проблем. Один из пользователей, чтобы не ударяться коленями о панель машины, установил мойку на удлиненных кронштейнах, отодвинув ее заднюю сторону на 10 см от стены.

Стоит ли устанавливать раковину над стиральной машиной?

Маленькая ванная комната – недостаток многих городских квартир. Эта проблема особенно актуальна при использовании стиральной машины. Покупая её, люди планируют избавиться от умывальника или переносят машинку на кухню. Подобных решений можно избежать, если установить раковину над стиральной машиной. В этом случае вы разместите два крупных предмета на одном участке помещения.

Такой способ решения проблемы будет эффективен только при условии изготовления раковины над стиральной машиной на заказ. В противном случае вам придется долго подбирать конструкцию с подходящими размерами и дизайном. Заказать умывальник к машинке можно в компании ООО «Гермес».

• К достоинствам монтажа умывальника над машинкой можно отнести:

---

• Экономию свободного пространства.
• Наличие всего необходимого под рукой. Если вы установите стиральную машину на кухне, вам придется несколько раз переносить белье между корзиной, машинкой и сушилкой.
• Маскировку коммуникаций. Канализационный слив и водопроводные трубы не будут видны за массивной бытовой техникой. В то же время, стиральная машина не перекроет доступа к ним. Вы сможете легко отремонтировать коммуникации, если в этом возникнет необходимость.
• Отсутствие брызг. Раковина над машинкой устанавливается выше, чем обычный умывальник. Поэтому и капли воды почти не разлетаются при умывании или мытье рук.

---

Возникает два вопроса об использовании раковины над стиральной машиной: удобно ли это и не бывает ли проблем при таком варианте организации пространства? На первый вопрос отвечают рассмотренные выше достоинства установки. Осталось только предусмотреть возможные проблемы.

• К минусам подобных конструкций относятся:

---

• Малый выбор готовых моделей. Именно поэтому лучше заказывать изготовление раковины под конкретную модель машинки и интерьер ванной.
• Нестандартная высота. Вам придется долго привыкать к новой высоте умывальника. Если у вас небольшой рост или в семье есть дети, эта проблема будет особенно актуальной.
• Трудности с подбором запчастей. У таких раковин сифон нестандартной формы. Вы не купите его в любом сантехническом магазине. Кроме того, специфическая форма сифона будет способствовать более частому засорению.
• Риск порчи дорогостоящей бытовой техники. Попадание воды на электронные платы стиральной машины приведет к перегоранию микросхем и даже может стать причиной короткого замыкания. Чтобы этого не произошло, нужно изготавливать раковину строго под размеры машинки. В таком случае вода не сможет попасть на поверхность оборудования. Также вы должны поручить монтаж техники опытному специалисту. Ведь только профессионал знает, что патрубки нельзя располагать под стиральной машинкой, потому что они могут повредиться при отжиме. Хороший мастер позаботится и о тщательном выборе кронштейнов для крепления умывальника, учитывая ее характеристики.

---

Проанализировав все плюсы и минусы раковины над стиральной машиной, можно сделать вывод, что преимущества такого монтажа перевешивают его недостатки. Если вы сделаете умывальник на заказ, пригласите специалистов для установки и будете следить за состоянием коммуникаций, вы не столкнетесь с минусами этих конструкций и сможете грамотно спланировать интерьер своей ванной.

Раковина для стиральной машины

• Недостатки стирки под раковиной
• Выбрать стиральную машину
• Выбрать мойку
• Из каких материалов они сделаны?
• Установка умывальника над стиральной машиной
• Стоковая видеозапись

Часто бывает так, что пожелания владельцев ограничиваются площадью квартиры. Особенно, если это хрущевка и нужно разместить в маленьком санузле и стиральную машину, и ванную, и раковину, а места катастрофически не хватает. В этом случае отличным решением становится раковина, расположенная над стиральной машиной. Это позволяет втиснуть в маленькое помещение все, что ожидается. Давайте рассмотрим, какой может быть раковина для стиральной машины, какие модели есть в продаже, как их выбрать и как установить.

к оглавлению ↑

Недостатки стирки под раковиной

Несмотря на то, что установка раковины на стиральную машину экономит полезное пространство, специалисты рекомендуют делать это только в крайних случаях. Это связано с существенными минусами, которые имеет такая конструкция:

• В этом случае придется приобрести специальную раковину, а также бытовую технику нестандартных размеров.
• Сифон при сливе используется уменьшенный. Если его нет в комплекте или он испортится, то купить новый будет проблематично.
• Для такого дизайна больше всего подходят мойки с горизонтальным сливом. Но такие экземпляры придется чаще мыть и прочищать сифон, чтобы вода не застаивалась.
• Пользоваться умывальником будет не очень удобно, так как машинка будет внизу.
• В случае протечки ваш главный помощник по стирке может получить травму и выйти из строя.

к оглавлению ↑

Выбираем стиральную машину

Если вам все же приходится думать о совмещении мойки и стиральной машины, то начинать нужно с покупки техники, то есть правильной стиральной машины. Выбирая электрическую прачку, обратите внимание на следующее:

• Высота машины не должна быть более 60 см, а глубина от 34 до 43 см. Понятно, что такой агрегат не будет обладать большой мощностью.

Важно! Максимальная нагрузка составит не более 3 кг, что не очень подходит для большой семьи.

• Некоторые предпочитают устанавливать стандартное оборудование, но в этом случае нужно искать узкую модель, такую, чтобы она поместилась под всю мойку.
• Для детей придется подумать о подставке, на которую они смогут вставать во время стирки.

Важно! Все стиральные машины имеют отличительные особенности: внешний вид, мощность мотора, максимально допустимую загрузку и другие дополнительные функции. Для вас мы подготовили рейтинг стиральных машин, которые по мнению пользователей считаются лучшими.

к оглавлению ↑

Выбрать мойку

Некоторые зарубежные производители предлагают стиральную машину в комплекте с раковиной. Такой вариант будет идеальным, так как в этом случае все элементы конструкции подходят друг к другу. Но если вы покупаете раковину отдельно, то вам необходимо покупать специально предназначенные для этого изделия. Их еще называют водяными лилиями. Отличительные особенности:

• Отличаются от других своих «собратьев» небольшой глубиной чаши. Модель делается максимально плоской, глубиной до 20 см, чаще всего квадратной формы.
• Размеры раковины должны как минимум совпадать с габаритами машины, а еще лучше – если края изделия будут выступать на пару сантиметров за пределы стирального агрегата.
• В таких конструкциях наиболее безопасной считается система слива, вынесенная за пределы корпуса машины. Слив может быть вертикальным или горизонтальным.

Важно! Вертикальная дренажная система быстрее и меньше засоряется. Устройства с горизонтальным сливом придется чистить чаще, они более капризны в быту.

• Если место не так уж и плохо, можно установить мойку со столешницей. Стиральная машина установлена ​​под столешницей. Но это не только более безопасный, но и более дорогой вариант.

к оглавлению ↑

Из каких материалов они сделаны?

Раковины для стиральной машины обычно изготавливают из фарфора, фаянса, искусственного камня.

Фаянс

Фаянс является более дешевым материалом и имеет пористую структуру. Поэтому его покрывают глазурью. Такое изделие имеет приятный внешний вид, но через некоторое время глазурь начинает трескаться, и раковину приходится менять.

Китай

Такие изделия стоят дороже, но служат намного дольше. Поверхность такой раковины более гладкая, не впитывает грязь.

Алмаз искусственный

Раковина плоская для ванной изготовлена ​​из искусственного камня. Что такое искусственный камень? Это смесь полимера с каменной крошкой. Такие раковины могут быть самых разных цветов и оттенков.

к оглавлению ↑

Установка умывальника над стиральной машиной

Как установить стиральную машину под раковиной в ванной? При установке необходимо учитывать следующие нюансы:

• Если вы устанавливаете сантехнику отечественного производства, то лучше использовать старые кронштейны, которые были установлены при строительстве дома. Они обеспечивают максимальную прочность.
• Во время установки стиральная машина должна быть выключена и отодвинута подальше, чтобы на нее не попала влага. Только не забудьте предварительно отметить мелом на стене его высоту и ширину.
• Места соединения желательно зафиксировать надежными хомутами, чтобы шланги не порвались.
• Используйте герметик для герметизации всех резьбовых соединений.
• Если вместо сифона вы используете отвод гофротрубы, то перед установкой проверьте его надежность.

Важно! От правильно подобранной сантехники зависит не только ваш комфорт, но и сохранность труб, которые при некачественном монтаже могут протечь и даже создать аварийную ситуацию. Перейдите по ссылке, где вы найдете все правила сантехники.

Итак, как установить раковину на стиральную машину? Главное правильно – рассчитать и выбрать место крепления кронштейнов так, чтобы дно раковины было там, где нужно:

1. После того, как кронштейны установлены, можно произвести примерку – повесить раковину и убедиться, что она стоит на своем месте.
2. Теперь можно установить смеситель и сифон. Сифон должен быть особенным – его выход поворачивается назад.
3. Далее необходимо поставить мойку на кронштейны. Нанесите слой силиконового герметика на заднюю стенку. Это предотвратит попадание воды между раковиной и стеной.
4. Теперь можно подключиться к водопроводу и канализации и сделать чек. Если все работает нормально, то можно подключать и заменять стиральную машину.

Важно! Части раковины не должны касаться поверхности стиральной машины.

к оглавлению ↑

Видеоматериал

Как видите, раковина над стиральной машиной — спорное решение. Но если он кажется вам наиболее подходящим, вы теперь знаете все, чтобы правильно подобрать аксессуары и сделать все правильно!
