Схема встраивания посудомоечной машины: Схема встраивания для посудомоечной машины Kuppersberg GLF 689 скачать или посмотреть.

Схема встраивания посудомоечной машины. Возможные варианты встраивания

Содержание

1. Схема встраивания посудомоечной машины. Возможные варианты встраивания
   • Встраивание в шкаф
   • Установка в отдельностоящий модуль
   • Монтаж в нишу
   • Если встраивание не подходит
2. Можно ли встроить обычную посудомоечную машину. Как встроить посудомоечную машину в готовую кухню: полезные советы
   • Разновидности посудомоечных машин
   • Разбираемся с электроникой
   • Установка системы
   • Как встроить посудомоечную машину в готовую кухню: советы
   • Достоинства посудомоек
3. Как встроить не встраиваемую посудомоечную машину. Подвод холодной воды

Схема встраивания посудомоечной машины. Возможные варианты встраивания

Производители выпускают модели ПММ со стандартными параметрами:

• высотой 815-875 мм;
• шириной 598 и 448 мм;
• глубиной 550 мм.

Разбег габаритов предусматривает использование нескольких вариантов встройки. Элементы управления устройств выносятся на торцевую часть дверки, а ножки можно регулировать по высоте. Для плотного прилегания техника комплектуется крепежами-уголками и саморезами.

При самостоятельной установке важно учитывать параметры кухонного гарнитура, наличие коммуникаций водоснабжения и канализации, а также свободной линии с розеткой.

Совет! Устанавливайте машинку рядом с мойкой, где есть доступ к основным узлам подачи и отвода воды.

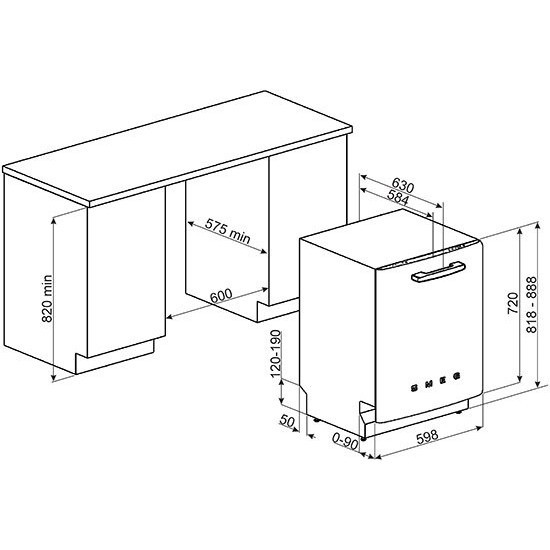

Встраивание в шкаф

При наличии рядом с мойкой тумбы шириной более 45 см, можно замаскировать бытовую технику. Установка в шкафу встраиваемой компактной посудомоечной машины позволит подвести патрубки слива и забора воды к готовым коммуникациям. Работы предусматривают:

• удаление полок, нижней панели и задней стенки из тумбы;
• регулировку корпуса ПММ по вертикали при помощи ножек;
• подсоединение удлиненной трубы с запорным клапаном для холодной воды;
• прокладку дренажного патрубка в сифон;
• организацию дополнительной розетки;
• установку декоративной лицевой панели на дверке устройства.

С лицевой панелью на дверке устройства

Важно! По необходимости монтируется гидрозатвор с патрубком слива.

Установка в отдельностоящий модуль

Способ актуален, если в мебельном гарнитуре нет подходящих шкафов, но помещение кухни просторное. Закажите отдельную тумбу для компактной машинки и установите ее рядом с коммуникациями. Подключение заключается в следующих операциях:

• выравнивание и закрепление техники так, чтобы в процессе работы она не двигалась;
• прокладка шлангов и патрубков вдоль стен для удобства доступа.

Важно! Расположение ПММ в отдельном модуле исключает сложности демонтажа при разрыве шланга.

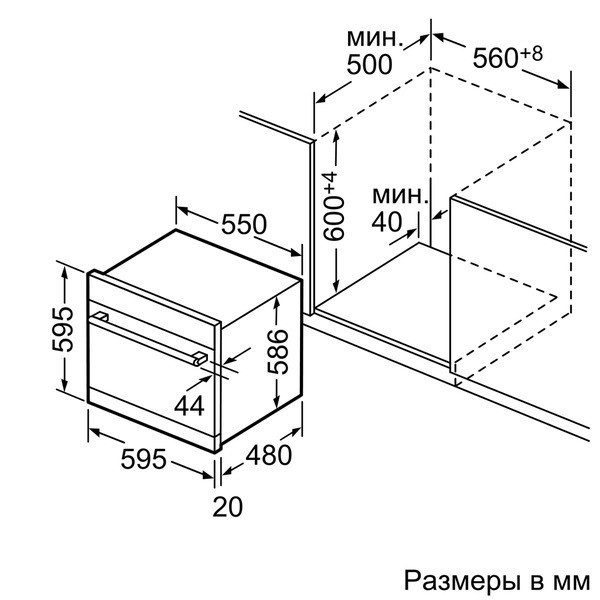

Монтаж в нишу

Наличие в кухонном гарнитуре специальной ниши для микроволновки, духовки или компактного оборудования решает вопрос, как лучше встроить бытовую посудомоечную машину в уже готовую, собранную кухню.

Отдаление ниши от коммуникационных сетей предусматривает использование длинных гибких шлангов для подачи воды и стоков. Лицевую часть машинки закрывают накладкой под фасады.

Встроенная в нишу

Важно! Компактные посудомойки подходят для семьи из 2-3 человек.

Если встраивание не подходит

В маленьких помещениях целесообразно монтировать отдельностоящие устройства. Как лучше установить небольшую посудомоечную бытовую машину, отмечают специалисты:

• расположить на столе, если посудомойка не больше духовки;
• поместить в открытый модуль;
• поставить под раковину;
• выделить небольшой участок для узких моделей.

Подключение к коммуникациям проводится только по завершении монтажа техники.

Совет! Если нет места для встроенного устройства, переделайте кухонный гарнитур, перенесите магистрали, но будьте готовы к большим финансовым затратам.

Можно ли встроить обычную посудомоечную машину. Как встроить посудомоечную машину в готовую кухню: полезные советы

На сегодняшний день перед многими встает вопрос о том, как встроить посудомоечную машину в обычный кухонный шкаф или под столешницу. Потому как покупка такой техники является рациональным и правильным решением. Однако ее установка может принести некоторые неудобства. Не отчаивайтесь раньше времени. Не стоит в обязательном порядке ждать, когда вы будете покупать новый гарнитур или делать ремонт. Ниже вы найдете информацию о том, как встроить посудомоечную машину в готовую кухню.

Разновидности посудомоечных машин

Существуют наружные машины, которые имеют вид отдельного прибора. Их монтируют там, где для них есть место. С виду они могут напоминать стиральную машинку. Обычно такая техника имеет небольшие размеры, поэтому вы сможете поместить ее даже над столешницей.

Также в точках продаж есть и частично встраиваемые агрегаты. Их словно утапливают в мебель, но закрывают не в полной мере. Панель управления прибором, как правило, оставляют. Здесь не должно возникать лишних проблем с тем, как встроить посудомоечную машину под столешницу, например.

Есть и встроенные приборы, которые продают без дверей. Они оснащены направляющими, к которым крепят фасады из тех же материалов, что и кухонные гарнитуры покупателя. Наверху такой техники можно установить панели, которые прикручивают к верху столешниц, чтобы сделать прибор устойчивым.

Разбираемся с электроникой

Установка посудомоечной машинки предусматривает подведение отдельной электрической линии, которую выводят в розетках. Причем такая розетка будет использоваться именно для данного прибора. Помните о том, что их требуется заземлять в обязательном порядке, чтобы не рисковать в процессе использования техники.

Установка системы

В наборе с техникой есть комплект шлангов, которые нужны, чтобы подавать и сливать воду. Рекомендуют оставлять доступ к этим деталям, чтобы при аварийной ситуации можно было к ним добраться без лишних препятствий. Если это необходимо, используйте тройник, с помощью которого можно подать электроэнергию к оборудованию. Кроме того, не забывайте о монтаже крана (запорного). Каждая деталь в системе требует герметизации, чтобы ее не залила вода. Шланг для слива располагают так, чтобы уровень высоты достигал отметки больше, чем сорок сантиметров. При меньшей высоте слив не будет контролируемым, а оборудование может попросту сломаться.

Также рекомендуют приобрести фильтр для очистки, который будет чистить воду после ее подачи. Это значительно увеличит срок использования посудомоечной машины.

После настройки системы подачи электроэнергии и воды приборы вставляют в кухонный гарнитур.

Если вы отрегулировали уровень, с помощью шурупов прикрутите верх посудомоечной машины к предмету мебели, чтобы закрепить ее.

От вида техники (частично встраиваемая или в полной мере) будет зависеть, требуется ли закрепить панель или же повесить дверцу, которая используется в качестве фасада.

Затем вы сможете смело запустить машину и ожидать качественного результата в процессе ее эксплуатации.

Как встроить посудомоечную машину в готовую кухню: советы

Существует ряд рекомендаций, которые помогут вам встроить технику в гарнитур на кухне правильно, чтобы она прослужила долго и выглядела презентабельно.

Когда вы купили мебель, а решение о приобретении посудомоечной машины было принято после этого, выбирайте прибор внимательно. Для встраивания техники в готовый кухонный гарнитур нужно произвести его замеры (ширина, высота и глубина).

Кроме того, рекомендуют также предварительно выяснить, на каком месте конкретно вы поставите прибор. Следует сделать проверку: будет ли дверца машинки открываться без препятствий. Устанавливайте посудомоечную технику как можно ближе к канализационным отводам, чтобы система не перегружалась.

Для гарантии безопасного использования электрического оборудования в качестве дополнительной меры вы можете установить автоматическую пробку на щиток. В случае перепадов энергии она отключит прибор, что может обезопасить его от возможного горения.

При монтаже декоративных панелей проверяйте, не будут ли они мешать движению выезжающих элементов. Участок гарнитура, на котором вы поставите посудомойку, будет влиять на расстояние между ней и коммуникациями. Предварительно измерьте нужную длину шлангов и измерьте ее также в точке продажи. Разумеется, если это необходимо, можно купить шланг отдельно (например, если заводская деталь недостаточно длинная).

Достоинства посудомоек

Не сомневайтесь при покупке посудомойки. Она смоет жирные следы с посуды, а также будет экономить расход воды. Установка посудомоечной машины может быть произведена даже в готовой кухне, и даже если вы хотите сделать это самостоятельно.

Как встроить не встраиваемую посудомоечную машину. Подвод холодной воды

Водопроводная сеть должна соответствовать следующим параметрам: давление от 0,5 бар (0,05 МПа) до 10 бар (1 МПа), количество подаваемой воды не менее 10 л/мин.Как правило, сети соответствуют этим параметрам, но бывают исключения. Если давление ниже требуемого (это частные дома), потребуется установка насоса, повышающего давление.Если давление выше (это нижние этажи некоторых многоэтажных домов) — понижающего редуктора.

На вводе водопровода в квартиру или дом должен быть установлен сетчатый фильтр грубой очистки обязательно, фильтр тонкой очистки желательно. Если нет возможности поставить фильтр на входе в квартиру, это нужно сделать перед машиной.

Не имеет значения, как будет выведен отвод для посудомойки: отдельной трубой либо через тройник от подачи воды на смеситель. Главное, чтобы поток можно было перекрыть краном и последний был легкодоступен.

Обязательно поставьте запорный вентиль на выводе воды

Чтобы не пришлось возиться с переходниками при подключении шланга, желательно сразу подобрать кран с «правильным» присоединением. Для техники, поставляемой официально в РФ, параметры таковы: резьба наружная, диаметр ¾ дюйма, длина не менее 10 мм.

Если отвод расположен далеко, короткий шланг для подачи воды можно удлинить, но не путём наращивания, а заменой на более длинный. Если речь идёт об установке бывшей в употреблении ПММ, рекомендуем заменить шланг для подачи воды на новый. Следует убедиться, что шланг не перегнут и не перекручен.

Установка встроенной посудомоечной машины Bosch (все современные модели, за исключением некоторых компактных)и некоторых ПММ ряда других компаний изначально предусматривают защиту от протечки водопровода при разрыве шланга либо иной неисправности. В таких моделях устройство системы AquaStop входит в комплект и устанавливается на кран подачи воды перед шлангом. Работает AquaStop только при включенном электропитании. На другую технику также можно установить устройства, предотвращающие протечку воды, приобретя их отдельно.

Схема посудомоечной машины для ремонта

Схема посудомоечной машины может понадобиться при появлении неисправности. Важно понимать, из каких узлов состоит машина, какие функции они выполняют. Электрическая схема модуля управления пригодится, если вы решите выполнить самостоятельный ремонт ПММ. Рассмотрим более подробно все детали.

Наша публикация будет полезна не только тем, кто хочет выполнить ремонт техники, но и тем, кто хочет понять принцип работы посудомойки. Важно знать, как функционируют детали, чтобы поддерживать ПММ в порядке.

Расположение узлов может немного отличаться, в зависимости от марки и модели ПММ (Bosch, Electrolux, Siemens, Hansa). Но основное устройство посудомойки одинаковое, независимо от типа установки: встраиваемая или отдельностоящая.

Некоторые пользователи считают, что компактная машина отличается от техники стандартных размеров (45-60 см). Это не так. Разница только в габаритах корпуса.

Схема посудомойки

Разберемся, какие узлы за что отвечают:

• Корзина. Предназначена для размещения посуды. Корзин может быть от двух до трех. Также есть специальные отделения для ножей и столовых приборов (зависит от комплектации ПММ «Аристон», «Электролюкс», «Эленберг» и других).
• Пружины. Служат для бережного закрытия дверцы. Благодаря доводчикам дверь не захлопывается, а мягко закрывается.
• Крыльчатки. И встроенная, и отдельностоящая техника может включать от одной до трех крыльчаток. Вода подается циркуляционным насосом в распылители и вылетает из их форсунок. Струи под сильным напором смывают с посуды загрязнения.
• Термореле. Регулирует температуру воды во время работы. Каждая программа предусматривает определенную температуру: 50, 65, 70 градусов. Когда ТЭН нагревает воду, термореле определяет, достаточно ли она прогрелась.
• Фильтр. Располагается в поддоне любой посудомойки (Kuppersberg, Whirlpool). Задерживает частички пищи, мусор, которые попадают в поддон вместе с водой.

Специалисты рекомендуют регулярно чистить фильтр, чтобы техника нормально функционировала. Желательно это делать после каждой мойки.

• Сливной шланг соединяется с насосом и служит для отвода отработанной воды.
• Прессостат. Определяет уровень воды в камере. Благодаря ему машина забирает столько, сколько нужно при выбранном режиме.
• Сливная помпа. Откачивает воду из камеры.
• Водоприемник служит накопителем воды для дальнейшей мойки.
• Система «Аквастоп». Бывает электронная и механическая. Первая расположена в поддоне: как только там скапливается вода, срабатывает поплавковый датчик, и плата управления получает сигнал о протечке.
  Механическая защита находится в заливном шланге: при срабатывании специальная губка разбухает и перекрывает поток в систему.
• Электронный блок. Это главный модуль, который руководит всеми узлами в посудомойке.
• Циркуляционный насос. Поставляет воду в распылители, принимает ее обратно после очистки фильтром и снова использует для следующего этапа мойки.
• Сетевой фильтр. Предохраняет электронную часть машины от сгорания во время скачков напряжения.
• Дозатор для моющих средств. Содержит отделения для порошка, ополаскивателя, таблеток.
• Заливной клапан. Плата подает сигнал клапану, его мембрана открывается, и вода заливается в камеру. Как только ее набрано достаточно, мембрана закрывается.
• Уплотнитель дверцы. Служит для плотной сцепляемости с поверхностью. Герметизирует и защищает от протечки.
• Крышка контейнера для соли. Это специальный резервуар, куда засыпается соль. Она защищает детали машины от накипи, смягчая воду.

Во многих моделях «Индезит», «Бош», «Аристон» устанавливается ионообменник. Он содержит смолу, которая снижает жесткость воды, что положительно влияет на работу техники и мойку посуды.

• ТЭН. Нагревательный элемент. Как заменить ТЭН при поломке, читайте в одной из прошлых статей.
• Заливной шланг. Именно он зачастую оснащается системой «Аквастоп».
• Направляющая позволяет быстро и легко установить корзину с посудой на место.

Так выглядит нижняя часть посудомоечной машины, где находится циркуляционный насос:

Электрические составляющие ПММ:

Принципиальная схема работы конвекционной сушки

Если ПММ оснащена сушкой, тогда дополнительно может комплектоваться вентилятором, который нагнетает горячий воздух в камеру.

• MV — электродвигатель вентилятора.
• TY6 — разъем, через который работает электродвигатель.
• PU — контакты переключателя.
• IP — переключатель двери.

В такие машины дополнительно встраивается ТЭН, который нагревает воздух.

Электрическая схема

После встраивания и монтажа посудомойка подключается к сети 220 Вольт. Работа проходит по электрической схеме:

Где:

• Х1-2 — замочные колодки.
• SO 1-4 — переключатели.
• SL — реле РУ-ЗСМ.
• EV — клапан КЭН-1.
• EK — нагреватель НСМА.
• h2-h4 — светодиод ИМС-31.
• h3-h5 — светодиод ИМС-34.
• MT — электромотор ДСМ 2-П.
• M — электромотор ДАВ 71-2.
• C 1-2 — конденсаторы;
• КЛ1 — зажим для заземления.
• FV — место подключения предохранителя.
• SK — датчик реле.

Более сложное устройство предусматривает модуль управления с ручной регулировкой программ. Это удобно, когда нужно выставить температуру.

При неисправности управляющего модуля вы можете самостоятельно его проверить. При разборке обратите внимание на подгоревшие части: возможно, они нуждаются в замене. Главная плата спрятана в корпусе:

Основные составляющие платы на посудомоечных машинах «Бош» и «Сименс»:

А так выглядит плата BIT 100 и DIWA для «Индезит» и «Аристон»:

Благодаря устройству модуля управления машина может выполнять самодиагностику поломок. При появлении неполадки система тут же выводит код ошибки на дисплей. Расшифровка зависит от марки ПММ, найти ее можно в инструкции и наших статьях.

Смотрите полезное видео, где доступно рассказывается о работе машины:

FRIGIDAIRE ПОСУДОМОЕЧНАЯ СХЕМА Pdf Download

Скачать

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в «Мои руководства» распечатайте эту страницу

• страница из 1

• Закладки

Реклама

Дополнительные руководства для посудомоечной машины Frigidaire

• Руководство по эксплуатации и уходу за посудомоечной машиной Frigidaire

  Посудомоечная машина (112 страниц)

• Руководство по эксплуатации и уходу за посудомоечной машиной Frigidaire
  (21 страница)

• Руководство по эксплуатации и уходу за посудомоечной машиной Frigidaire

  (20 страниц)

• Руководство по эксплуатации и уходу за посудомоечной машиной Frigidaire

  Многоскоростная прецизионная система прямой мойки с технологией SpeedClean (20 страниц)

• Руководство по эксплуатации и уходу за посудомоечной машиной Frigidaire FPHD2491KF
  Frigidaire fphd2491kf: руководство пользователя (20 страниц)

• Руководство по эксплуатации и уходу за посудомоечной машиной Frigidaire

  (12 страниц)

• Руководство по эксплуатации и уходу за посудомоечной машиной Frigidaire

  (12 страниц)

• Схема подключения посудомоечной машины Frigidaire
  Моечная система в разобранном виде (4 страницы)
  Электронная серия

• Сервисная книжка посудомоечной машины Frigidaire FDB1250RES2

  Электронная серия (2 страницы)

• Инструкции по установке посудомоечной машины Frigidaire

  Посудомоечная машина (2 страницы)

• Руководство пользователя посудомоечной машины Frigidaire.

  (1 страница)

• Брошюра и технические характеристики посудомоечной машины Frigidaire Dishcare

  Брошюра по посудомоечной машине Frigidaire (20 страниц)

• Инструкция по эксплуатации и уходу за посудомоечной машиной Frigidaire DGHD2433KF

  Frigidaire dghd2433kf: руководство пользователя (20 страниц)

• Инструкция по эксплуатации и уходу за посудомоечной машиной Frigidaire DWM-33

  (8 страниц)

• Руководство по эксплуатации и уходу за посудомоечной машиной Frigidaire DWU-22J

  (8 страниц)

• Инструкция по эксплуатации посудомоечной машины Frigidaire DW3300D

  (24 страницы)

Сопутствующие товары для посудомоечной машины Frigidaire

• Frigidaire DGHD2433KF
• Средство для посуды Frigidaire
• Фригидэр DGHD2433KF1
• Фригидэр DGHD2433KF0
• ФРЕЖИДЕР DGBD2432KF1A
• ФРИЖИДЕР DGBD2432KB1A
• FRIGIDAIRE DGBD2432KW1A
• Фригидэр DGBD2438PF

• Холодильник DW3300D
• Холодильник DW3350D
• Фригидэр DGCD2444SA
• Фриджидер DGCD2444SA2A
• Frigidaire GAK085Q7V — GIBSON 8000BTU 115V 6. 7A 10.0E3 SPD 4 НАПРАВЛЕНИЕ ВОЗДУХА8
• Frigidaire GAH205Q2T — GIBSON 10000BTU 230V 4.8A 9.4E3 SPD 4 НАПРАВЛЕНИЕ ВОЗДУХА0
• Фригидэр DGGF3032KBM
• ФРИЖИДЕР DGGF3054KFN

FRIGIDAIRE ПОСУДОМОЕЧНАЯ СХЕМА Pdf Download

Схема промывочной системы в разобранном виде

Насос в сборе

Насос в сборе приводится в действие синхронным

креплением червячной передачи к нагнетательному

двигателю. Вращение против часовой стрелки

конец дренажного насоса.

направление при 3600 об/мин. Двигатель приводит в действие насос

Сливной шланг должен иметь как минимум

петлю, обеспечивающую

высоту 32 дюйма 100-процентной фильтрованной воды для обеспечения надлежащего

расход примерно 12 галлонов в минуту на один распылитель

дренаж.

одновременно. Работа разбрызгивателя чередуется

небольшими «паузами» мотора во время стирки

Основной насос легко снимается за

цикл.

отсоединение трубки подачи верхнего разбрызгивателя

шланг, шланг разъема сливного насоса, электропроводка

Слив осуществляется с помощью небольшого

жгута соединений, выполненных на циркуляции

отдельный синхронный дренажный насос, установленный на

двигателе, термистор нагрева воды расположен на

стороне поддона. Дренажный насос

расположен в нижней части насоса и вращает четыре поддона

, соединенных с основным насосом небольшими резиновыми фиксаторами

по направлению к середине поддона.

шланг. Сливной обратный клапан расположен на выпускном конце

сливного насоса. Сливной шланг

Standard Dry Air Flow

нижняя часть наружной дверной панели. Это снаружи,

Когда система управления переходит к «сухой» части

цикла, соленоид включения вентиля закрывается.

более прохладный, осушающий воздух помогает ускорить испарение

воды с горячих блюд. В то же время

При этом открывается вентиляционный клапан и запускается вентилятор

Нагревательный элемент постоянно включается и выключается.

оба расположены в правом верхнем углу бака.

Вентилятор всасывает воздух снаружи ванны,

На некоторых моделях сухую часть цикла можно

продлить для повышения эффективности сушки.

подача горячего влажного воздуха вниз и наружу из

Дозатор для моющих и ополаскивающих средств

Для замены дозатора:

Дозатор для моющих и ополаскивающих средств представляет собой цельный

компонент, состоящий из литого элемента

• отключите электричество для посудомоечной машины,

стакан для моющего средства и встроенный дозатор ополаскивателя.

• снять наружную панель двери в сборе,

• отсоедините проводку от привода,

Бачок для моющего средства имеет подпружиненную крышку

• открутите шесть винтов,

и дозатор ополаскивателя имеет съемную

• снимите дозатор,

крышку.

• замените и переустановите винты,

• замените электропроводку привода.

Жидкий ополаскиватель добавляется в дозатор до

индикатора линии заполнения. Количество выдаваемого ополаскивателя

можно регулировать, поворачивая стрелку

показатель от единицы, наименьшей суммы, до

четырех, наибольшей суммы.

Уплотнитель бака и дверцы

установочный выступ на дне бака. Затем выровняйте

Уплотнитель дверцы запрессовывается в канал бака для

посадки с натягом. Чтобы установить уплотнение, найдите

и осторожно вдавите уплотнение в канал только в центральной отметке

на задней стороне уплотнения и вдавите в

в нескольких точках. Далее закройте и заприте дверь на

дайте прокладке правильно сесть в канал.

место. Затем установите нижнюю часть уплотнения с помощью

, создав короткий поворот на дне канала

и убедившись, что уплотнение доходит до поперечного сечения

Прокладки

Короткий поворот

Электропитание

Предлагаемая минимальная вода на входе

Номинальная мощность . …………………………. 120 В, 60 Гц

температура …………………. 120°F (49°C)

Отдельный контур..15 А мин. — 20 ампер макс.

Давление (PSI) мин./макс. ………………. 20/120

Двигатель (А) …………………. ………………… 1.8

Соединение (NPT) ………………….. ……………

Мощность нагревателя …………………………. …….. 900

Суммарный ток (номинальная нагрузка) ……………………….. 10,0

Потребление (нормальный цикл) ………………….

TempAssure ……………………….. 140°F ±5°F

…….. ….. 4,9–9,7 галлона США, 18,5–36,7 литра

(60°C±3°C) [с установленной внешней дверцей]

Расход водяного клапана (галлоны США в минуту) …… ….. .83

TempBoost …………. 145°F ±5°F (63°C ±3°C)

Скорость рециркуляции воды (галлоны США в минуту) .. …………

Стирка с подогревом/Полоскание с подогревом

. ………………… …………………. ок. 12

Санитарная обработка ……………. 150°F ±5°F (66°C ±3°C)

Время заполнения водой ……………………………….. 87 сек.

Термостат Hi-Limit ……………. 200°F (93°C)

Всегда отключайте посудомоечную машину от источника электропитания перед регулировкой или

заменой компонентов.

Симптом

Посудомоечная машина не работает при включении

.

Двигатель гудит, но не запускается и не работает.

Двигатель отключается из-за внутренней тепловой защиты

от перегрузки.

Посудомоечная машина работает, но не нагревает.

Крышка отсека для моющего средства не защелкивается или

не открывается.

Посудомоечная машина не откачивает воду.

Крепление

Посудомоечная машина не наполняется водой.

Ребро

Бачок

Внутренняя часть

Сифоны для воды из посудомоечной машины.

Моющее средство осталось в дозаторе.

3

/

»

8

Советы по устранению неисправностей

Опасность травм

Проверьте следующее

Способ устранения

1. Предохранитель (перегорел или сработал).

1. Замените предохранитель или включите автоматический выключатель.

2. Соединение проводки питания 120 В переменного тока

2. Отремонтировать или заменить крепления проводов на

неисправных.

Распределительная коробка посудомоечной машины.

3. Дефект электронной платы управления.

3. Замените плату управления.

4. Нет питания 12 В переменного тока для управления.

4. Замените плату управления.

5. Двигатель (не работает).

5. Замените двигатель/крыльчатку в сборе.

6. Дверной выключатель (разомкнутые контакты).

6. Замените узел защелки.

7. Дверная защелка не касается

7. Замените защелку в сборе.

дверной выключатель.

8. Неисправна цепь сенсорной панели.

8. Замените узел консоли.

9. Индикаторы не загораются, когда

9. Замените консоль в сборе.

СТАРТ или ОПЦИИ нажаты.

1. Двигатель (плохие подшипники).

1. Замените двигатель в сборе.

2. Двигатель застрял из-за длительного

2. Вращать крыльчатку двигателя.

не используется.

1. Неподходящее напряжение.

1. Проверить напряжение.

2. Обмотки двигателя закорочены.

2. Замените двигатель/крыльчатку в сборе.

3. Стекло или посторонние предметы в насосе.

3. Очистите и удалите засор.

1. Нагревательный элемент (открытый).

1. Замените нагревательный элемент.

2. Дефект электронной платы управления.

2. Замените плату управления.

3. Неисправность проводки или клеммы.

3. Отремонтировать или заменить.

4. Термостат Hi-Limit неисправен.

4. Замените термостат.

1. Механизм защелки неисправен.

1. Замените дозатор.

2. Дефект электронной платы управления.

2. Замените плату управления.

3. Неисправность проводки или клеммы.

3. Отремонтировать или заменить.

4. Сломанная(ые) пружина(ы).

4. Замените дозатор.

5. Неисправен привод.

5. Замените дозатор.

1. Слив ограничен.

1. Снять ограничения.

2. Дефект электронной платы управления.

2. Замените плату управления.

3. Неисправен сливной насос.

3. Замените насос.

4. Заблокированное рабочее колесо.

4. Проверить на засорение, очистить.

5. Открытые обмотки.

5. Замените узел насоса.

6. Неисправность проводки или клеммы.

6. Отремонтировать или заменить.

1. Подача воды отключена.

1. Включите подачу воды.

2. Неисправен заливной клапан подачи воды.

2. Замените клапан заливки воды.

3. Проверьте сетчатый фильтр наливного клапана для

3. Разберите и очистите сетчатый фильтр.

препятствия.

4. Неисправен поплавковый выключатель.

4. Отремонтировать или заменить.

5. Дефект электронной платы управления.

5. Замените плату управления.

6. Неисправность проводки или клеммы.

6. Отремонтировать или заменить.

7. Поплавок застрял в положении «ВЕРХ».

7. Очистить поплавок.

1. Слишком низкая петля сливного шланга (высокая).

1. Восстановите

высоту минимум 32 дюйма.

2. Сливная линия, соединенная со сливом в полу

2. Установите воздушный зазор на столешнице.

без вентиляции.

1. Моющее средство слишком долго стояло в

1. Проинструктируйте покупателя/пользователя.

дозатор.

2. Дозатор влажный, когда моющее средство было

2. Проинструктируйте клиента/пользователя.

добавлен.

3. Крышка отсека для моющих средств закрыта или заблокирована

3. Проинструктируйте покупателя/пользователя о том, как правильно

обращаться с большой посудой.
