Группы соединений обмоток трансформаторов определяются и характеризуются взаимным угловым смещением линейных векторов ЭДС в обмотках ВН, СН и НН. Смещение этих векторов определяется схемой соединения обмоток в звезду или треугольник и направлением их намотки. Соединяя обмотки ВН, СН и НН по этим схемам и изменяя направления их намотки, получают различные группы соединения обмоток трансформаторов. При различных соединениях обмоток в звезду и треугольник можно получить 12 различных углов сдвига фаз линейных ЭДС от 0 до 330° через каждые 30°, т.е. получить 12 различных групп.

Для определения угла сдвига фаз удобно пользоваться часовым обозначением — стандартным. Часовое обозначение векторов ЭДС заключается в следующем: вектор линейной ЭДС обмотки ВН изображается на часовом циферблате минутной стрелкой и всегда устанавливается на 0 (12) ч, а вектор линейной ЭДС обмотки СН (трехобмоточного трансформатора) или НН изображается часовой стрелкой и указывает группу в часовом обозначении.
В условном обозначении группы соединения обмоток трансформаторов первая буква указывает соединение обмотки ВН, а буквы через косую определяют соединение обмотки НН для дву-хобмоточного (например, Г„/Д) или соединение обмоток СН и НН для трехобмоточного трансформатора (например, YJYJjy, где YH — звезда с нейтралью), цифры указанные через тире характеризуют угол сдвига фаз линейных ЭДС в часовом обозначении (для двухобмоточного трансформатора пишут одну цифру, а для трехобмоточного — две: первая — группа соединения между обмотками ВН и СН, вторая — между обмотками ВН и НН).
Группа обозначается на заводском щитке трансформатора. Но если к одному из двух параллельных трансформаторов с одинаковыми группами соединений подключить фазы сети не в соответствии с обозначением фаз на вводах трансформатора, то вторичное напряжение будет иметь различный сдвиг фаз. Циклическим перемещением фаз на вводах можно получить для одного и того же трансформатора три различные группы соединений.
Стандартные схемы и группы соединения обмоток ВН, СН и НН трансформаторов приведены на рис. 2.19… 2.27.



Схемы соединения обмоток		Диаграммы векторов напряжений холостого хода		Условное обозначение группы соединения обмоток
ВН	НН	ВН	НН

Рис. 2.19. Схемы и группы соединения обмоток трехфазных двухобмоточных трансформаторов

Группы, отличные от стандартных, можно получить соединением однофазных трансформаторов в трехфазные группы при изменении начал и концов обмоток.

• Попередня
• Наступна

• Попередня
• Наступна

Трансформатори

Близьки публікації

• Принципиальные схемы газовой защиты силового трансформатора
• Схемы и группы соединения обмоток трансформаторов
• Обозначения схем и групп соединения обмоток трансформаторов
• Монтаж и соединение схемы отводов трансформатора. Общие сведения
• Схемы и группы соединения обмоток трансформаторов

Copyright © 2007 — 2022 Електроенергетика При цитуванні — посилання є обов`язковим (в інтернеті — активне гіперпосилання).

Наверх

понятие, схемы и таблицы, чем определяется

Автор Andrey Ku На чтение 8 мин Опубликовано 13. 08.2019

Любой трансформатор, за исключением автотрансформатора, имеет минимум две обмотки: высокого и низкого напряжений. Также у трехфазных устройств каждая из обмоток состоит из трех частей (по числу фаз). Большое количество частей дает возможность множества вариантов включения. Чтобы избежать путаницы, все группы соединения обмоток трансформатора для трехфазных устройств стандартизированы и приведены к единой системе для безошибочного подключения устройств и возможности параллельной работы.

Содержание

1. Понятие группы соединение обмоток трехфазного трансформатора
2. Условные обозначения и расшифровка
3. Как строятся векторные диаграммы
4. Таблица групп соединений
5. Определение методом гальванометра
6. Проверка
7. Примеры групповых соединений обмоток
8. Ошибочные обозначения

Понятие группы соединение обмоток трехфазного трансформатора

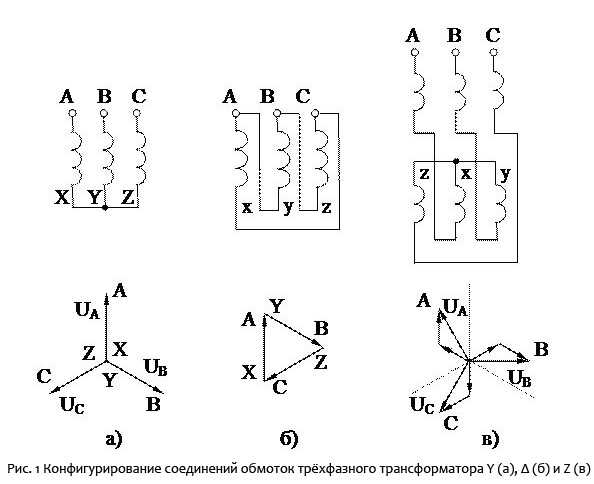

В трехфазных сетях используется два вида соединений: звезда и треугольник. При изготовлении  конструкций может показаться, что существует всего четыре вида расположения обмоток:

1. Звезда-звезда.
2. Звезда-треугольник.
3. Треугольник-звезда.
4. Треугольник-треугольник.

На деле все обстоит сложнее, поскольку в каждом виде соединений (звезде или треугольники) части обмоток могут быть соединены по-разному. В качестве примера можно привести обычных двухобмоточный трансформатор. Если у такого устройства совпадают начала и концы обмоток, то сдвиг фаз будет равен 0. Разворот одной из обмоток даст сдвиг фаз 180⁰.

Также встречаются z-образные соединения обмоток (зигзаг). В таких конструкциях каждая из обмоток состоит из двух частей, расположенных на различных стержнях магнитопровода трансформатора.

Трехфазная сеть характеризуется сдвигом фаз одна относительно другой на 120⁰. Поэтому всего насчитывается 12 групп соединения. Каждая группа характеризуется определенным сдвигом одноименных фаз на входе и выходе трансформатора.

Условные обозначения и расшифровка

Группы маркируются числами от 0 до 11. Для удобства и стандартизации принято следующее:

• однотипные соединения (∆/∆, Y/Y) имеют четные номера;
• разнотипные соединения (∆/Y, Y/∆) – нечетные.

Трехфазные трансформаторы выполняются на стержневых магнитопроводах. Каждая из фаз располагается на отдельном стержне. Это во многом упрощает дальнейшую работу и согласование устройств между собой.

Если у трансформатора одинаковые фазы намотаны на одних стержнях, то группы соединений при этом называются основными (0, 6, 11, 5). Остальные группы – производные.

Так как минимальный сдвиг фаз может составлять 30⁰, то количество вариантов равно 12, что соответствует положениям стрелок часов. 0-е и 12-е положения совпадают.  На основании этого говорят, что номер группы совпадает с положением часовой и минутной стрелок. Сдвиг фаз вычисляется просто:

Номер группы*30⁰.

Приняты следующие обозначения на электросхемах и устройствах:

• Y, У – звезда;
• Yн, Ун – звезда на стороне низкого напряжения;
• Yо, Уо – звезда с нулевой точкой;
• ∆, Д, D – треугольник;
• ∆н, Дн, Dн – треугольник на стороне низкого напряжения.

Пример маркировки двухобмоточного трансформатора:

• ∆/Yн – 11. Первичная обмотка треугольник, вторичная (понижающая) звезда. Сдвиг фаз 330⁰;
• Y/Yо -0. Обе обмотки соединены звездой, вторичная с выведенной нулевой точкой. Сдвиг фаз отсутствует.

Также на электрических схемах обмотки высокого напряжения (ВН) обозначают символами:

• A,B, C – начало обмотки;
• X, Y, Z – конец обмотки.

Аналогично для стороны низкого напряжения:

• a, b, c;
• x, y, z.

Подобным образом маркируются многообмоточные устройства, например:

Yо/Y/∆ – 0 – 11.

Вместо нулевой группы может указываться двенадцатая, что совершенно равнозначно.

Как строятся векторные диаграммы

При построении векторных диаграмм надо запомнить правило, что сдвиг фаз меду фазами равняется 120⁰, то есть, при равенстве напряжений, концы векторов всегда будут образовывать равносторонний треугольник.

Наиболее просто составляется диаграмм для соединения звезда. В центре диаграммы ставится точка, которая соответствует объединенным концам обмоток. Из центра под углами 120⁰ проводятся векторы фаз. Вертикально проводят вектор средней фазы.

Для треугольника начерно проводят линию, параллельную соответствующей фазы звезды, а от ее концов, соответственно, подсоединенные к ней оставшиеся две фазы. Должно соблюдаться условие – все стороны треугольника должны быть параллельны соответствующим фазам звезды. Искомыми векторами будут проведенные линии из центра треугольника к его вершинам.

Векторные диаграммы рисуются для высокой и низкой сторон, а затем совмещаются с единым центром. Угол между одинаковыми фазами будет показывать номер группы соединения, выраженный в часах.

Отсчет нужно брать от вектора высокого напряжения к низкому.

Таблица групп соединений

В таблице ниже представлены обозначения групп соединения и чередование фаз низкой и высокой сторон.

Группа соединения	Обозначение	Чередование фаз
0	Y/Y-0	C, B, A
		c, b, a
	∆/∆-0	C, B, A
		c, b, a
1	Y/∆-1	C, B, A
		c, b, a
	∆/Y-1	C, B, A
		c, b, a
2	Y/Y-2	C, B, A
		c, b, a
	∆/∆-2	C, B, A
		а, c, b
3	Y/∆-3	C, B, A
		b, a, с
	∆/Y-3	C, B, A
		b, a, с
4	Y/Y-4	C, B, A
		b, a, с
	∆/∆-4	C, B, A
		b, a, с
5	Y/∆-5	C, B, A
		c, b, a
	∆/Y-5	C, B, A
		c, b, a
6	Y/Y-6	C, B, A
		c, b, a
	∆/∆-6	C, B, A
		c, b, a
7	Y/∆-7	C, B, A
		c, b, a
	∆/Y-7	C, B, A
		c, b, a
8	Y/Y-8	C, B, A
		а, c, b
	∆/∆-8	C, B, A
		c, b, a
9	Y/∆-9	C, B, A
		b, a, с
	∆/Y-9	C, B, A
		b, a, с
10	Y/Y-10	C, B, A
		c, b, a
	∆/∆-10	C, B, A
		b, a, с
11	Y/∆-11	C, B, A
		c, b, a
	∆/Y-11	C, B, A
		c, b, a

Определение методом гальванометра

Существует несколько способов определить правильность подсоединения обмоток. Самый простой способ – использование вольтметра магнитоэлектрической системы. Его еще называют методом постоянного тока.

Для этого к концам проверяемой обмотки подключают измерительный прибор, а на другую обмотку подают постоянное напряжение. Отклонение стрелки в момент  замыкания ключа покажет полярность подключения обмотки. Такие действия производятся для каждой обмотки.

Также можно воспользоваться простым вольтметром при подключении переменного напряжения. Для этого на одну из обмоток подают пониженное переменное напряжение, а остальные две обмотки соединяют последовательно и  подключают к вольтметру. Отсутствие или слишком малые показания говорят о том, что обмотки включены встречно.

Проверка

Если известен коэффициент трансформации, то при помощи вольтметра можно определить номер основной группы соединения. Для этой цели подают напряжение на концы А и а или x и y и измеряют напряжения на выводах В-в и С-с при соединении звездой или B-y и C-z при соединении треугольником. Для проверки используют следующие соотношения:

U_Bb = U_Cc = U_Aa(k-1)                                              Группа  Y/Y-0

U_By = U_Cz = U_xy(k+1)                                                       Y/Y-6

U_Bb = U_Cc = U_Aa(√(1-√3k+k²))                                     Y/∆-11

U_By = U_Cz = U_xy(√(1+√3k+k²))                                     Y/∆-5

Для исключения повреждения оборудования,  возникновения аварийных ситуаций и травмирования, все измерения следует производить при низком напряжении, не включая оборудование в основную сеть предприятия.

Примеры групповых соединений обмоток

Государственным стандартом предусмотрены только две группы соединения обмоток:

1. Y/Y-0 или ∆/∆-0
2. Y/∆-11 и ∆/Y-11

Жесткая стандартизация позволяет исключить аварии и повреждения в результате неправильных подключений. К тому же, для трансформаторов одинаковой мощности и коэффициента трансформации становится возможным параллельное включение устройств.

Остальное количество соединений используется крайне редко в отдельных случаях при невозможности использования стандартного варианта.

Тип подключения должен быть оговорен в сопроводительной документации и продублирован на шильдике устройства.

Ошибочные обозначения

Ошибочные включения возникают при несоблюдении правил подключения концов. Это происходит в результате неправильной намотки или неправильном обозначении. В результате при включении устройства в трехфазную сеть, обмотки, включенные встречно, компенсируют магнитные потоки друг у друга, поэтому через них начинает протекать ток, ограниченный лишь активным сопротивлением обмоточного провода, что равносильно короткому замыканию.

Чтобы исключить случаи неправильного включения, рекомендуется после ремонта оборудования или перед включением неизвестных устройств тщательно проверить фазировку каждой обмотки несколькими методами для исключения возможных ошибок.

Уменьшить вероятность ошибки поможет предварительный расчет напряжений для измерений по методу вольтметра. Полученные данные служат ориентировочными значениями, на которые нужно обращать внимание при проведении последующих измерений.

Соединения трехфазного трансформатора — глобус цепи

Трехфазный трансформатор состоит из трех отдельных или объединенных трансформаторов с одним сердечником. Первичная и вторичная обмотки трансформатора могут быть независимо соединены в звезду или треугольник. Существует четыре возможных соединения для трехфазной группы трансформаторов.

1. Δ – Δ (треугольник – треугольник) Соединение
2. Υ – Υ (Звезда – Звезда) Соединение
3. Δ – Υ (треугольник – звезда) Соединение
4. Υ – Δ (Звезда – Треугольник) Соединение

Выбор подключения трехфазного трансформатора зависит от различных факторов, таких как наличие соединения нейтрали для защиты от заземления или подключения нагрузки, изоляция от земли и напряжения, наличие пути для потока третьих гармоник и т. д. ниже подробно описаны различные типы соединений.

1. Соединение треугольник-треугольник (Δ-Δ)

Соединение треугольник-треугольник трех одинаковых однофазных трансформаторов показано на рисунке ниже. Вторичная обмотка ₁ a ₂ соответствует первичной обмотке A ₁ A ₂ и имеют одинаковую полярность. Полярность клеммы a , соединяющей a ₁ и c ₂ , такая же, как и при подключении A ₁ и C _{2 . На рисунке ниже показана векторная диаграмма для отстающего коэффициента мощности cosφ .}

Падения тока намагничивания и напряжения в импедансах не учитывались. В сбалансированном состоянии линейный ток в √3 раза превышает ток фазной обмотки. В этой конфигурации соответствующие линейное и фазное напряжения одинаковы по величине как на первичной, так и на вторичной стороне.

Вторичное междуфазное напряжение находится в фазе с первичным междуфазным напряжением с соотношением напряжений, равным соотношению витков.

Если соединение фазных обмоток перепутано с любой стороны, разница фаз между первичной и вторичной системами составляет 180°. Такое соединение называется соединением на 180º.

Соединение треугольник-треугольник с фазовым сдвигом 180º показано на рисунке ниже. На векторной диаграмме трехфазного трансформатора показано, что вторичное напряжение находится в противофазе по фазе с первичным напряжением.

Трансформатор треугольник-треугольник не имеет связанного с ним фазового сдвига и проблем с несбалансированными нагрузками или гармониками.

Преимущества соединения трансформатора по схеме треугольник-треугольник

Ниже перечислены преимущества соединения трансформатора по схеме треугольник-треугольник.

1. Трансформатор треугольник-треугольник подходит для симметричной и несимметричной нагрузки.
2. Если один трансформатор выйдет из строя, оставшиеся два трансформатора продолжат подавать трехфазное питание. Это называется открытым дельта-соединением.
3. Если присутствуют третьи гармоники, то они циркулируют по замкнутому пути и, следовательно, не появляются в волне выходного напряжения.

Единственным недостатком соединения треугольник-треугольник является отсутствие нейтрали. Это соединение полезно, когда ни первичная, ни вторичная не требуют нейтрали, а напряжение низкое и умеренное.

2. Соединение трансформатора «звезда-звезда» (Υ-Υ)

Соединение «звезда-звезда» трех одинаковых однофазных трансформаторов на первичной и вторичной обмотках трансформатора показано на рисунке ниже. Векторная диаграмма аналогична как при соединении треугольник-треугольник.

Фазный ток равен линейному току, и они совпадают по фазе. Линейное напряжение в три раза превышает фазное. Между линейным и фазным напряжением имеется фазовое разделение 30º. Фазовый сдвиг на 180º между первичной и вторичной обмотками трансформатора показан на рисунке выше.

Проблемы, связанные с соединением звезда-звезда

Соединение звезда-звезда имеет две очень серьезные проблемы. Это

1. Соединение Y-Y не подходит для несимметричной нагрузки при отсутствии нейтрального соединения. Если нейтраль не предусмотрена, то фазные напряжения становятся сильно несимметричными при несимметричной нагрузке.
2. Соединение Y-Y содержит третью гармонику, и в сбалансированных условиях эти гармоники равны по величине и фазе с током намагничивания. Их сумма на нейтрали звездообразного соединения не равна нулю и, следовательно, будет искажать волну потока, которая будет создавать напряжение, имеющее гармоники в каждом из трансформаторов

Проблема несимметрии и третьей гармоники соединения Y-Y может быть решена путем использования твердого заземления нейтрали и предоставления третичных обмоток.

3. Соединение треугольником-звездой (Δ-Υ)

Соединение ∆-Y трехобмоточного трансформатора показано на рисунке ниже. Первичное линейное напряжение равно вторичному фазному напряжению. Соотношение между вторичными напряжениями равно V _LS = √3 V _PS .

Векторная диаграмма соединения ∆-Y трехфазного трансформатора показана на рисунке ниже. Из векторной диаграммы видно, что вторичное фазное напряжение В _и опережает первичное фазное напряжение V _AN на 30°. Аналогично, V _bn опережает V _BN на 30°, а V _cn опережает V _CN на 30°. Это соединение также называется соединением +30°.

Поменяв местами соединение с любой стороны, напряжение вторичной системы может отставать от напряжения первичной системы на 30°. Таким образом, соединение называется соединением -30°.

4. Соединение звезда-треугольник (Υ-Δ)

Соединение звезда-треугольник трехфазного трансформатора показано на рисунке выше. Первичное линейное напряжение в √3 раза превышает первичное фазное напряжение. Напряжение вторичной линии равно напряжению вторичной фазы. Коэффициент напряжения каждой фазы равен

Таким образом, отношение линейного напряжения соединения Y-∆ составляет

Векторная диаграмма конфигурации показана на рисунке выше. Между соответствующими фазными напряжениями существует фазовый сдвиг в 30 свинцов. Точно так же между соответствующими фазными напряжениями существуют отведения на 30°. Таким образом, соединение называется соединением +30º.

Фаза показывает соединение трансформатора по схеме звезда-треугольник для фазового сдвига на 30°. Это соединение называется – соединение 30°. В этом соединении нет проблем с несимметричной нагрузкой и третьими гармониками. Соединение треугольником обеспечивало сбалансированную фазу на стороне Y и обеспечивало сбалансированный путь для циркуляции третьих гармоник без использования нейтрального провода.

Если один трансформатор соединения треугольник-треугольник поврежден или случайно разомкнут, то неисправный трансформатор удаляется, а оставшийся трансформатор продолжает работать как трехфазная батарея. Рейтинг трансформаторной батареи снижен до 58% от фактической батареи. Это известно как открытая дельта или дельта V-V. Таким образом, в трансформаторе с открытой обмоткой используются два трансформатора вместо трех для трехфазной работы.

Пусть V _ab , V _bc и V _ca — напряжение, подаваемое на первичную обмотку трансформатора. Напряжение, индуцируемое во вторичной обмотке трансформатора или на его обмотке, равно V _ab . Напряжение, индуцируемое на второй обмотке низкого напряжения, составляет V _bc . Между точками а и с обмотки нет. Напряжение можно найти, применив KVL по замкнутому пути, состоящему из точек a, b и c. Таким образом,

Пусть,

Где V _p — величина линии на первичной стороне.

Подставив значения V _ab и V _bc в уравнение, мы получим

из них. Сбалансированное трехфазное линейное напряжение дает сбалансированное трехфазное напряжение на вторичной стороне.

Если три трансформатора соединены по схеме «треугольник-треугольник» и питают номинальную нагрузку, и если соединение становится трансформатором V-V, ток в каждой фазной обмотке увеличивается в √3 раза. Полный линейный ток протекает в каждой из двух фазных обмоток трансформатора. Таким образом, каждый трансформатор в системе В-В перегружен на 73,2%.

Следует отметить, что нагрузка должна быть снижена в √3 раза в случае трансформатора с открытым треугольником. В противном случае возможен серьезный перегрев и выход из строя двух трансформаторов.

Соединения обмоток трехфазного трансформатора

09 октября 2020 г.

В однофазном, а также в трехфазном трансформаторе обмотки размещаются на сердечнике, состоящем из многослойного стального сердечника. Эта структура сердечника, поддерживающая две обмотки трансформатора, размещена внутри бака трансформатора (погруженного в масло для охлаждения). Выводы первичной и вторичной обмоток выведены через бак трансформатора.

Но перед выводом три обмотки (каждая обмотка для каждой фазы) первичной и вторичной обмотки соединяются внутри трансформатора. Рассмотрим возможный способ соединения первичной и вторичной обмотки трехфазного трансформатора.

Различные соединения, используемые для обмоток трехфазного трансформатора:

• Звезда-звезда (Y-Y),
• Треугольник-треугольник (Δ-Δ),
• Звезда-треугольник (Y-Δ) и
• Дельта-Звезда (Δ — Y).

Соединение звезда-звезда (Y-Y):

При соединении по схеме «звезда-звезда» выводы трехфазной обмотки на первичной и вторичной сторонах соединяются буквой «Y». Так как и первичная, и вторичная обмотки соединены одинаково (т. е. звездой). Это известно как соединение звезда-к-звезде. Этот тип подключения наиболее экономичен для трансформаторов, работающих на малые токи и высокие напряжения.

Преимущества соединения звезда-звезда:

• В соединении звезда напряжение фазы В _ф = 1 /√3 × напряжение сети. Мы можем видеть, что линейное напряжение в √3 раза превышает фазное напряжение, что уменьшает количество витков катушки, необходимых для каждой фазы.
• Изоляция, необходимая для обмоток, также уменьшена для витков катушки, что является наиболее экономичным.
• Смещение фаз между первичным и вторичным напряжением почти равно нулю. Следовательно, первичное и вторичное напряжения совпадают по фазе.
• Обмотки трансформатора с соединением звездой достаточно хороши для использования при сбалансированной нагрузке.

Недостатки соединения звезда-звезда:

• Если к нейтральной точке звезды обмотки со стороны нагрузки не подключено заземление. Трудно контролировать фазное напряжение на стороне нагрузки, когда нагрузка несимметрична. Этого можно избежать, подключив нейтральную точку (звезду) первичной обмотки к нейтральной точке генераторной станции.
• Форма волны потока в сердечнике трансформатора искажается, если к первичной обмотке не подключена надлежащая нейтральная точка. Потому что трансформатор не может получить третью гармонику. Следовательно, может быть изменение величины тока намагничивания и появление гармоник в напряжении питания.

Соединение треугольник-треугольник (Δ — Δ) :

В этом типе соединения конец одной катушки трехфазной обмотки соединяется с концом другой катушки. Таким образом, три катушки соединены так, что они образуют форму треугольника. Обмотки, соединенные треугольником, могут генерировать большие токи при низких значениях напряжения. На рисунке ниже показаны соединения Δ — Δ и треугольники напряжения.

Преимущества соединения треугольником-треугольником:

• Нет сдвига фаз между первичным и вторичным напряжениями.
• В обмотке, соединенной треугольником, третья гармоника может протекать без подключения нейтрали. Поэтому вероятность искажения формы волны потока будет меньше.
• Фазный ток уменьшен в √3 раза. Следовательно, пропускная способность проводника по току уменьшается, что снижает общую стоимость проводника.
• Это соединение может работать удовлетворительно, когда нагрузка несбалансирована по сравнению с соединением по схеме «звезда».
• Неразрывность больше, т.е. при удалении одной из фаз (обрыве) в соединении Δ — Δ работа продолжается по открытому треугольнику (или в В — В) с пониженной (58%) мощностью.

Недостатки Соединение треугольник-треугольник :

• In Δ — линейное напряжение подключенной обмотки равно фазному напряжению. Это увеличивает требуемую стоимость изоляции по сравнению с соединением Y-Y.
• Этот тип соединения не подходит для целей распределения, где требуется обратный путь (нейтральная точка).

Соединение звезда-треугольник (Y — Δ):

Этот тип соединения обмоток используется там, где необходимо снизить уровни напряжения, например, в конце линии передачи. Здесь нейтраль первичной обмотки трансформатора заземлена.

В этой системе коэффициент трансформации K равен отношению вторичного фазного напряжения к первичному фазному напряжению. Кроме того, ток третьей гармоники в обмотке, соединенной по схеме Δ, может управлять системой, даже если она не сбалансирована, с минимальными искажениями формы волны потока.

На первичной обмотке трансформатора обмотка соединена в звезду. Здесь, при соединении звездой, линейное напряжение в √3 раза больше фазного напряжения, что снижает эффективное использование требуемой фазной изоляции. Но будет сдвиг фаз между первичным и вторичным напряжениями.

Соединение треугольником-звездой (Δ — Y) :

Это комбинация обмотки, соединенной треугольником на первичной стороне, и соединением по схеме звезда на вторичной стороне, как показано ниже. Соединение треугольником-звездой можно использовать там, где есть необходимость в повышении уровней напряжения или ступенчатом повышении.

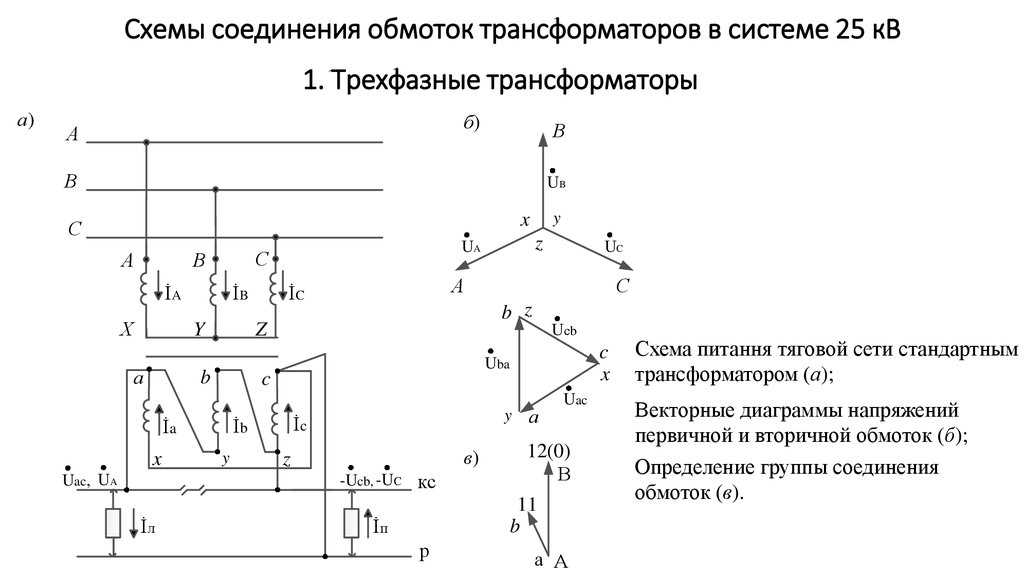

Этот тип подключения хорошо подходит для распределительных сетей благодаря наличию 3-фазной 4-проводной системы на вторичной стороне. Но его применение ограничено из-за наличия фазового сдвига между первичной и вторичной обмотками.
