Как определить рабочую и пусковую обмотки

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Меня часто спрашивают о том, как можно отличить рабочую обмотку от пусковой в однофазных двигателях, когда на проводах отсутствует маркировка.

Каждый раз приходится подробно разъяснять, что и как. И вот сегодня я решил написать об этом целую статью.

В качестве примера возьму однофазный электродвигатель КД-25-У4, 220 (В), 1350 (об/мин.):

• КД — конденсаторный двигатель
• 25 — мощность 25 (Вт)
• У4 — климатическое исполнение

Вот его внешний вид.

Как видите, маркировка (цветовая и цифровая) на проводах отсутствует. На бирке двигателя можно увидеть, какую маркировку должны иметь провода:

• рабочая (С1-С2) — провода красного цвета
• пусковая (В1-В2) — провода синего цвета

В первую очередь я Вам покажу, как определить рабочую и пусковую обмотки однофазного двигателя, а затем соберу схему его включения.

Но об этом будет следующая статья. Перед тем как приступить к чтению данной статьи рекомендую Вам прочитать: подключение однофазного конденсаторного двигателя.

Итак, приступим.

1. Сечение проводов

Визуально смотрим сечение проводников. Пара проводов, у которых сечение больше, относятся к рабочей обмотке. И наоборот. Провода, у которых сечение меньше, относятся к пусковой.

Зная основы электротехники, можно с уверенностью сказать: чем больше сечение проводов, тем меньше их сопротивление, и наоборот, чем меньше сечение проводов, тем больше их сопротивление.

В моем примере разница в сечении проводов не видна, т.к. они тонкие и на глаз их отличить не возможно.

2. Измерение омического сопротивления обмоток

Даже если разницу в сечении проводов видно не вооруженным глазом, то я Вам все равно рекомендую измерять величину сопротивления обмоток.

Таким образом, мы заодно и проверим их целостность.

Для этого воспользуемся цифровым мультиметром М890D. Сейчас я не буду рассказывать Вам о том, как пользоваться мультиметром, об этом читайте здесь:

• 1 часть
• 2 часть
• 3 часть

Снимаем изоляцию с проводов.

Затем берем щупы мультиметра и производим замер сопротивления между двух любых проводов.

Если на дисплее нет показаний, то значит нужно взять другой провод и снова произвести замер. Теперь измеренное значение сопротивления составляет 300 (Ом).

Это мы нашли выводы одной обмотки. Теперь подключаем щупы мультиметра на оставшуюся пару проводов и измеряем вторую обмотку. Получилось 129 (Ом).

Делаем вывод: первая обмотка — пусковая, вторая — рабочая.

Чтобы в дальнейшем не запутаться в проводах при подключении двигателя, подготовим бирочки («кембрики») для маркировки. Обычно, в качестве бирок я использую, либо изоляционную трубку ПВХ, либо силиконовую трубку (Silicone Rubber) необходимого мне диаметра. В этом примере я применил силиконовую трубку диаметром 3 (мм).

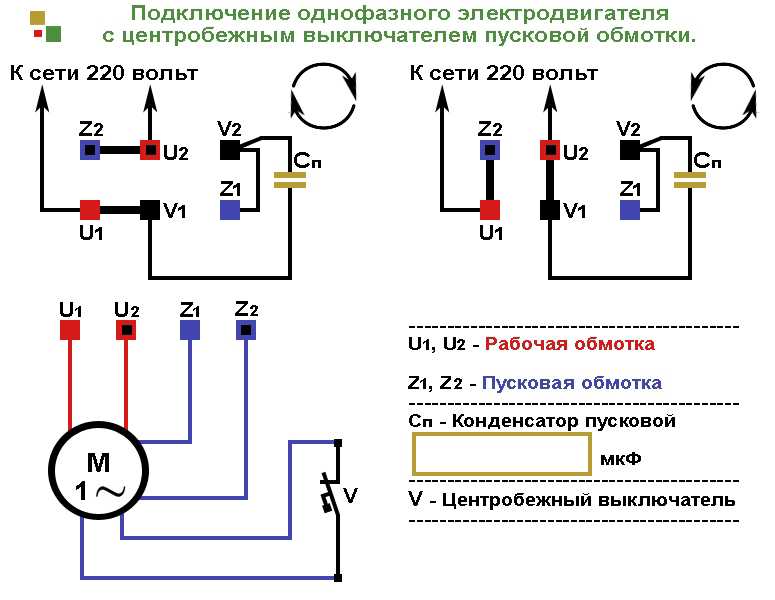

По новым ГОСТам обмотки однофазного двигателя обозначаются следующим образом:

• (U1-U2) — рабочая
• (Z1-Z2) — пусковая

У двигателя КД-25-У4, взятого в пример, цифровая маркировка выполнена еще по-старому:

• (С1-С2) — рабочая
• (В1-В2) — пусковая

Чтобы не было несоответствий маркировки проводов и схемы, изображенной на бирке двигателя, маркировку я оставил старую.

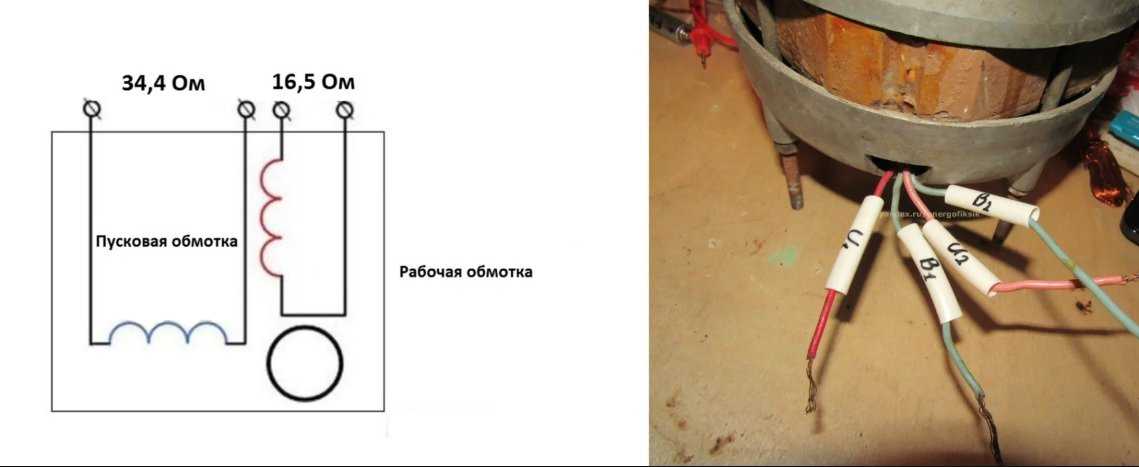

Одеваю бирки на провода. Вот что получилось.

Для справки:

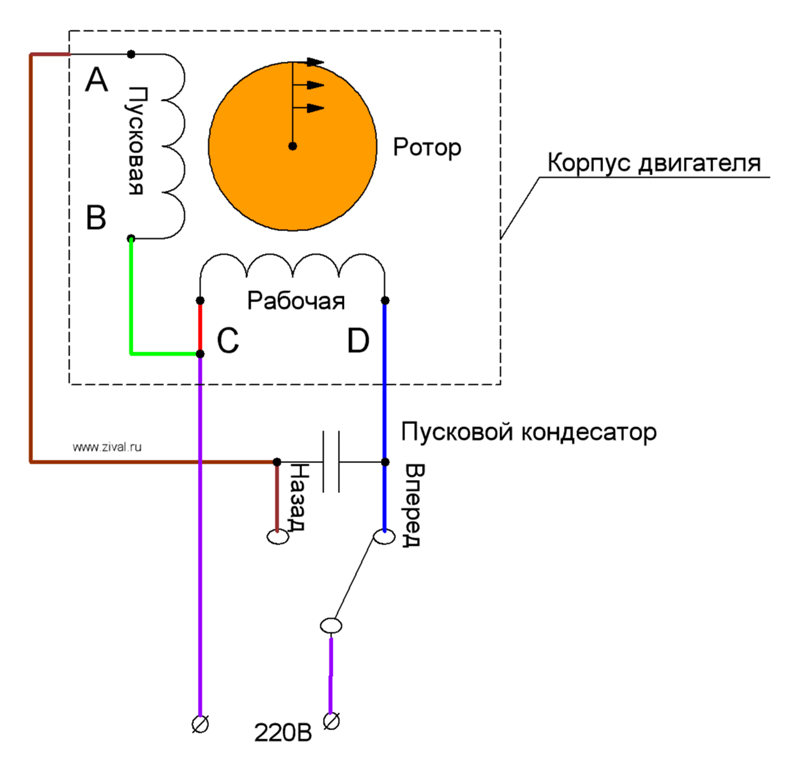

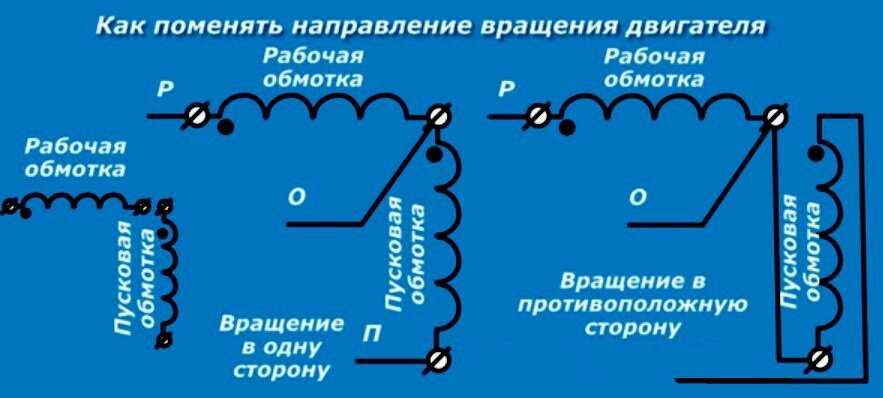

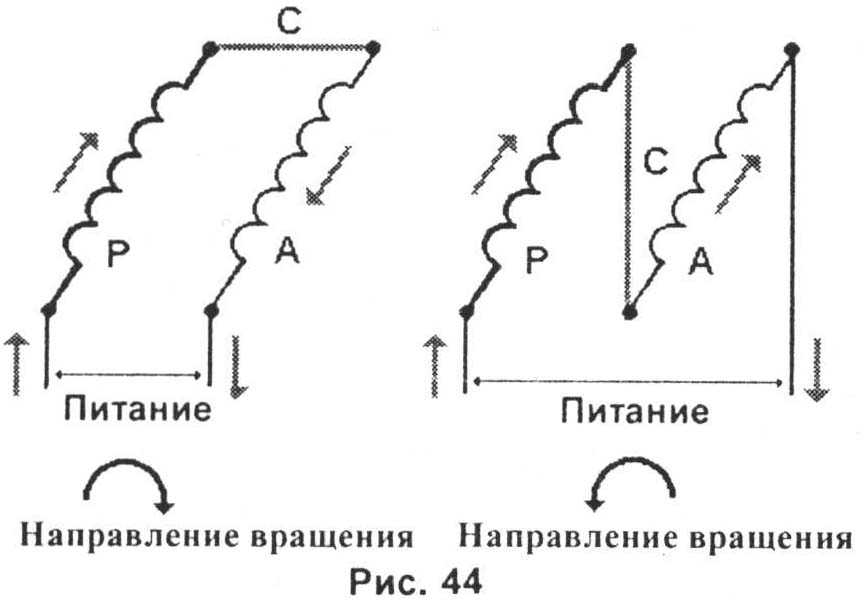

 Многие ошибаются, когда говорят, что вращение двигателя можно изменить путем перестановки сетевой вилки (смены полюсов питающего напряжения). Это не правильно!!! Чтобы изменить направление вращения, нужно поменять местами концы пусковой или рабочей обмоток. Только так!!!

Более подробно об этом читайте в моей статье про реверс однофазного электродвигателя.

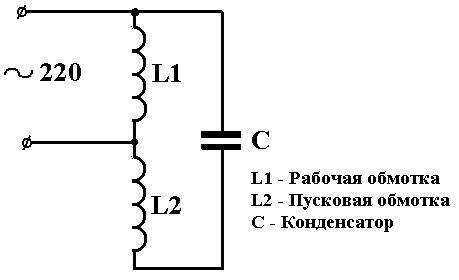

Мы рассмотрели случай, когда в клеммник однофазного двигателя выведено 4 провода. А бывает и так, что в клеммник выведено всего 3 провода.

В этом случае рабочая и пусковая обмотки соединяются не в клеммнике электродвигателя, а внутри его корпуса.

Как быть в таком случае?

Все делаем аналогично. Производим замер сопротивления между каждыми проводами. Мысленно обозначим их, как 1, 2 и 3.

Вот, что у меня получилось:

• (1-2) — 301 (Ом)
• (1-3) — 431 (Ом)
• (2-3) — 129 (Ом)

Отсюда делаем следующий вывод:

• (1-2) — пусковая обмотка
• (2-3) — рабочая обмотка
• (1-3) — пусковая и рабочая обмотки соединены последовательно (301 + 129 = 431 Ом)

Для справки: при таком соединении обмоток реверс однофазного двигателя тоже возможен. Если очень хочется, то можно вскрыть корпус двигателя, найти место соединения пусковой и рабочей обмоток, разъединить это соединение и вывести в клеммник уже 4 провода, как в первом случае. Но если у Вас однофазный двигатель является конденсаторным, как в моем случае с КД-25, то его реверс можно осуществить путем переключения фазы питающего напряжения.

P.S. На этом все. Если есть вопросы по материалу статьи, то задавайте их в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как отличить пусковую и рабочую обмотку однофазного двигателя

Содержание

1. Как определить рабочую и пусковую обмотки у однофазного двигателя
2. Пусковая и рабочая обмотка однофазного двигателя: как отличить?
3. Что такое пусковая обмотка
4. Характеристики рабочей обмотки
5. Как отличить на однофазном двигателе
6. По цветовой маркировке
7. По толщине проводов
8. При помощи мультиметра
9. Поиск рабочей и пусковой катушки однофазного асинхронного электродвигателя
10. Подписка на рассылку
11. Виды однофазных электродвигателей
12. Как найти пусковую обмотку
13. Как определить рабочую и пусковую обмотки однофазного электродвигателя
14. 141 комментариев к записи “Как определить рабочую и пусковую обмотки однофазного электродвигателя”
15. Видео

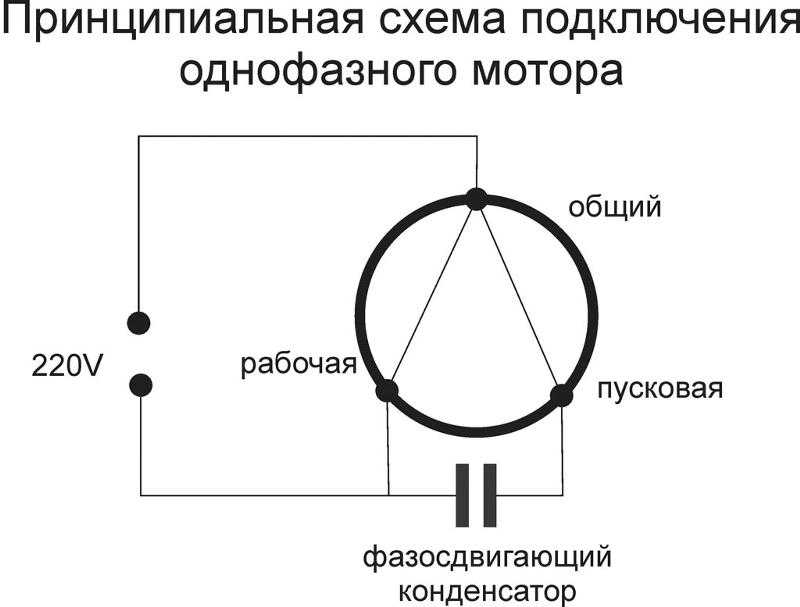

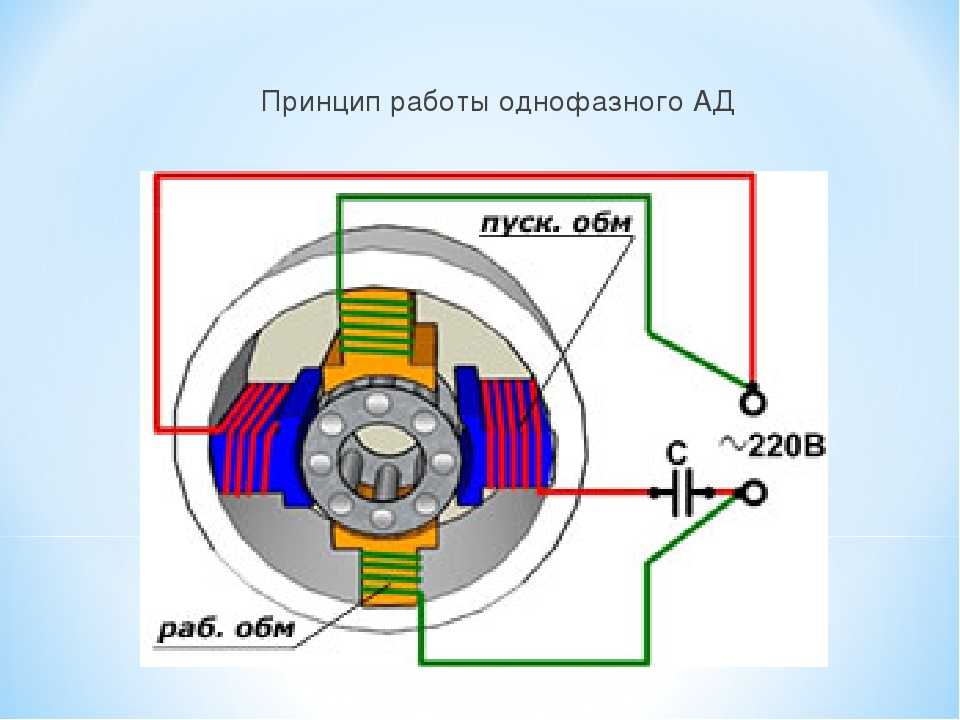

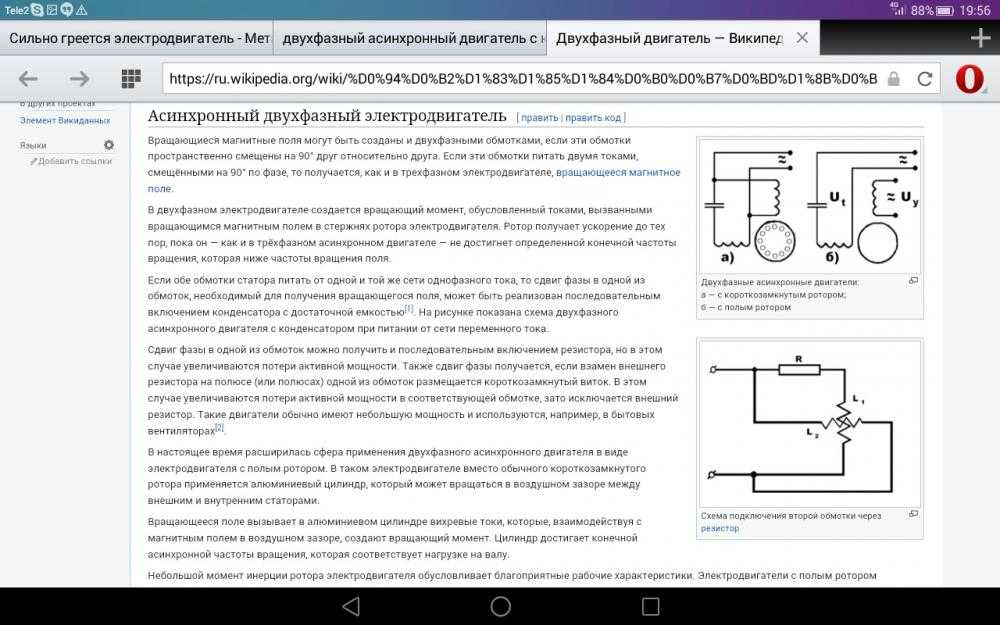

Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

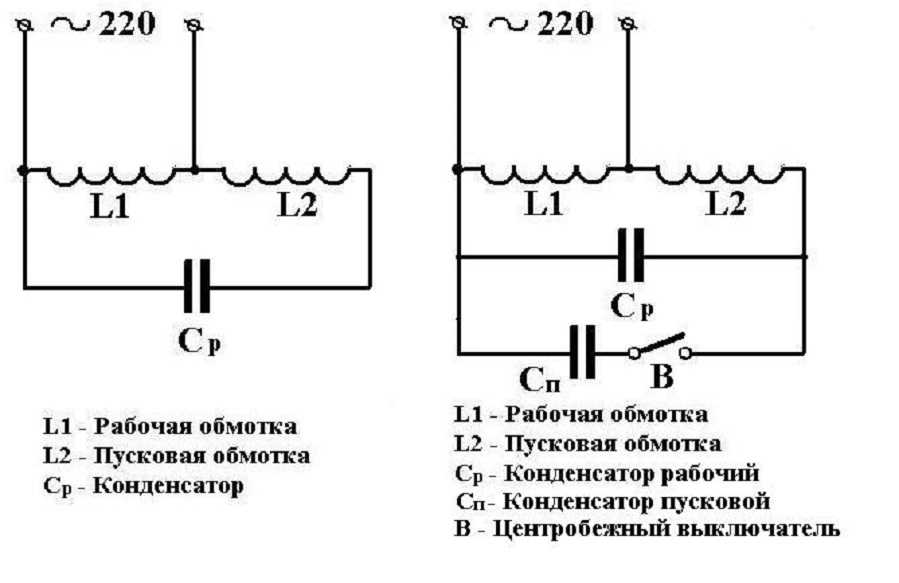

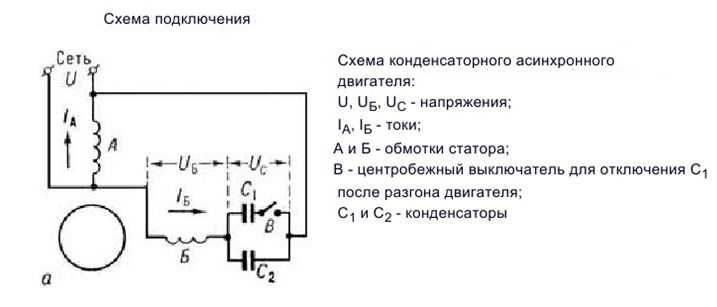

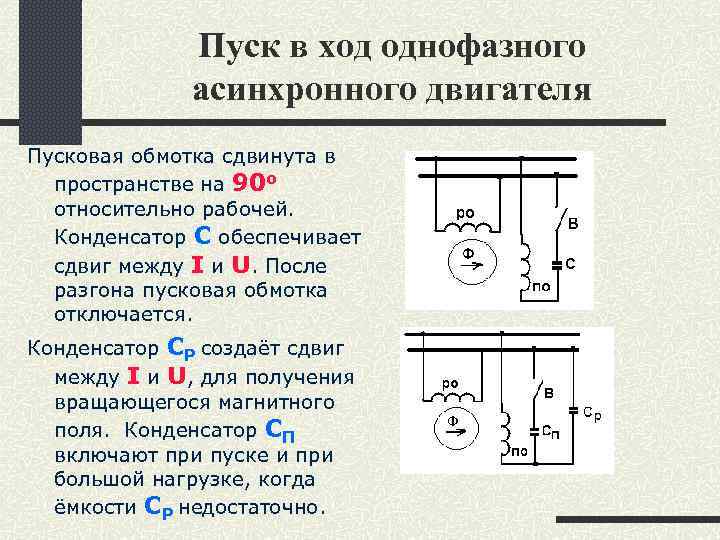

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

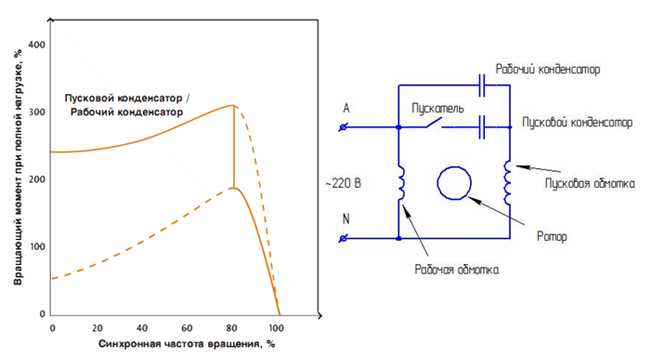

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

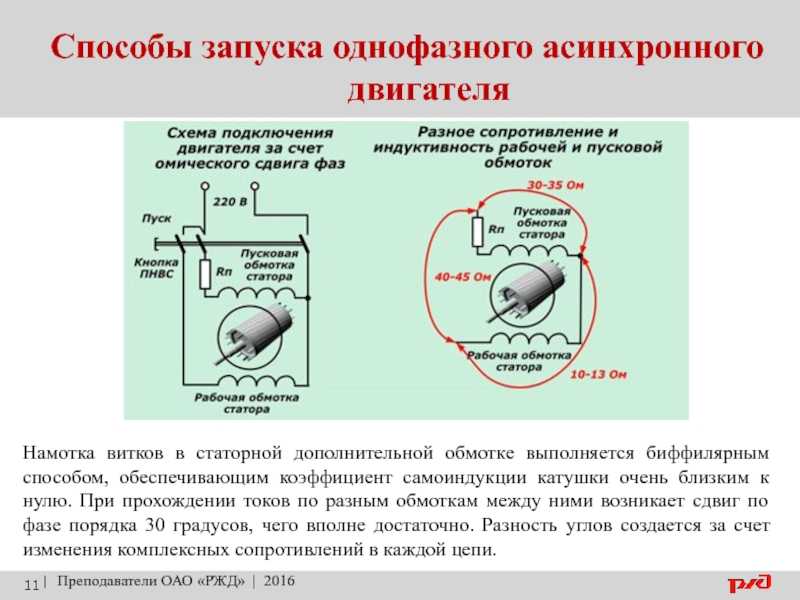

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая.

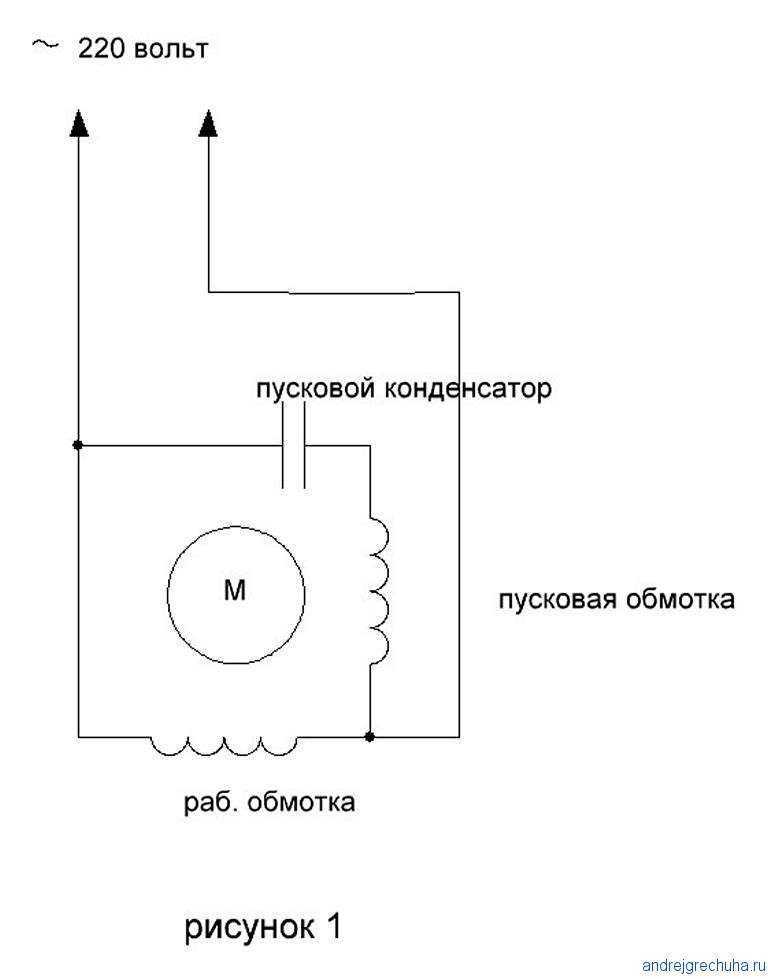

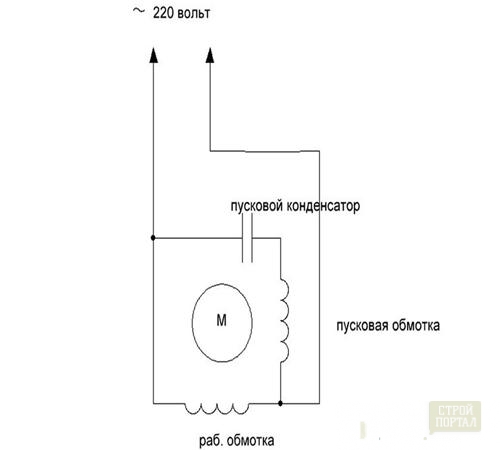

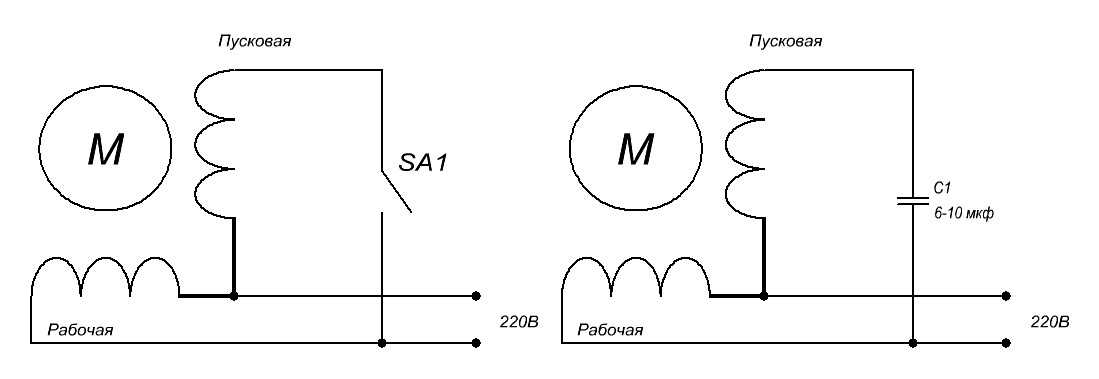

Подключается все просто, на толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

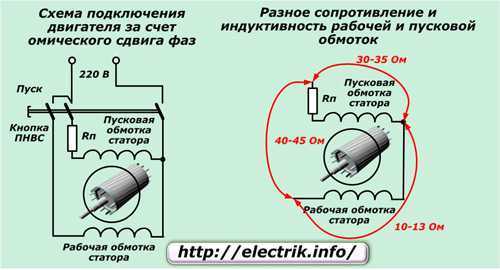

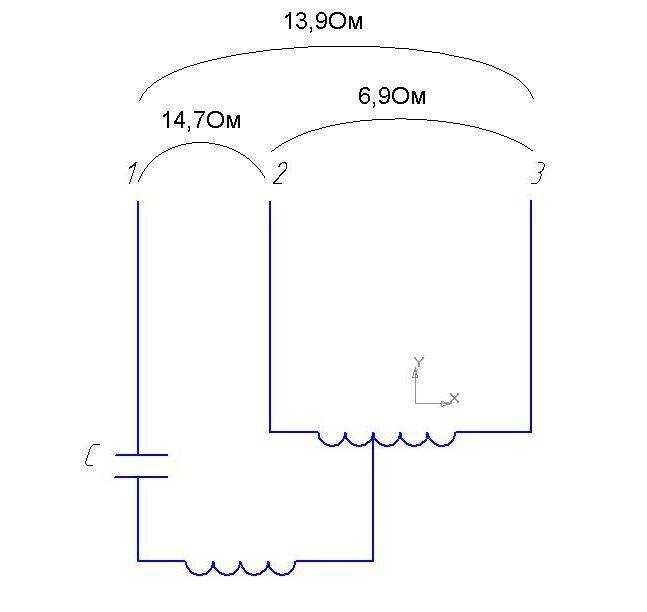

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом.

Это и будет, один из сетевых проводов. Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор.

В этом примере направление вращения, вы уже не измените, какое есть такое и будет. Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только.

В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя, также осуществляется через конденсатор.

Источник

Пусковая и рабочая обмотка однофазного двигателя: как отличить?

Для определения типа обмотки однофазного двигателя достаточно взглянуть на маркировку на шильдике и схему. Но бывают ситуации, когда любые маркировочные определения отсутствуют, что, в свою очередь, существенно усложняет задачу. К тому же вид обмотки электродвигателя, который уже ремонтировали, лучше определять самостоятельно, во избежание неприятных неожиданностей.

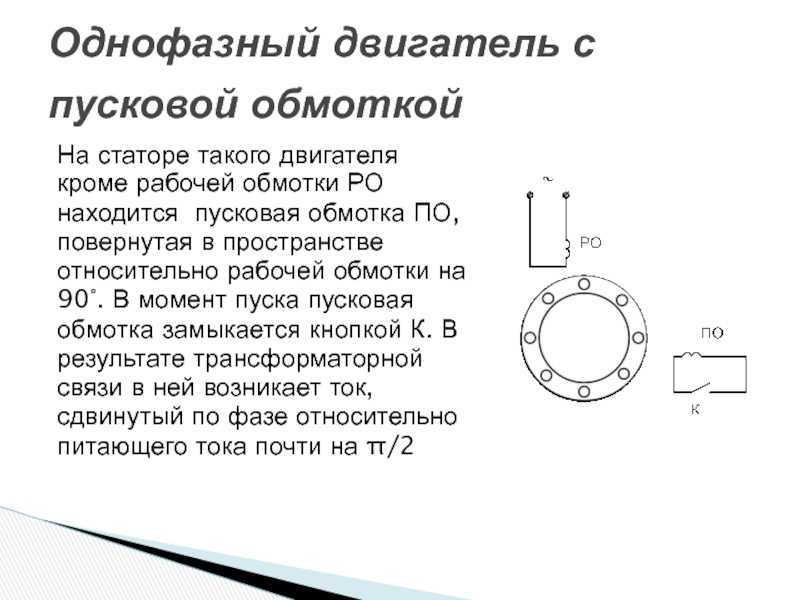

Что такое пусковая обмотка

Несмотря на свое название, однофазные двигатели имеют двухфазную обмотку: основную и вспомогательную, именно последняя делит электрические моторы небольшой мощности на виды. Так, встречаются бифилярные и конденсаторные электродвигатели, и если первые имеют пусковую обмотку, то вторые обладают пусковым конденсатором. И если у второго вида второстепенная обмотка все время находится в рабочем состоянии, то у первого она отключается от сети сразу после того, как мотор наберет нужный разгон. Таким образом, вспомогательная катушка включается на короткий промежуток времени.

Характеристики рабочей обмотки

Основной или рабочей обмоткой является та, которая работает постоянно, создавая магнитное поле. Как следствие, она обладает большим сечением проводника и меньшим активным сопротивлением из-за постоянной нагрузки. Однако, несмотря на всю ее значимость, она не может работать без пускового механизма, которым и является вспомогательная катушка.

Как отличить на однофазном двигателе

Однофазные двигатели оснащаются двумя типами обмотки для того, чтобы их ротор мог вращаться, поскольку только одной для этого недостаточно. Поэтому перед подключением двигателя необходимо разобраться, какой моток является основным, а какой вспомогательным. Сделать это можно несколькими способами.

По цветовой маркировке

К какому типу относится конкретный моток, можно определить по цветовой маркировке во время визуального осмотра двигателя. Как правило, красные провода относятся к рабочему типу, а вот синие – вспомогательному.

Но во всех правилах есть свои исключения, поэтому всегда необходимо обращать внимание на бирку электродвигателя, на которую наносится расшифровка всех маркировок.

Однако если двигатель уже был в ремонте или на нем отсутствует бирка, данный способ проверки является не эффективным. В первом случае во время ремонтных работ могло полностью поменяться внутреннее содержимое мотора, а во втором – нет возможности безошибочно расшифровать цветные обозначения. К тому же иногда маркировка может вообще отсутствовать. Поэтому в таких ситуациях, лучше прибегнуть к другому, более достоверному способу.

По толщине проводов

Толщина проводов, которые выходят из электромашины небольшой мощности, поможет отличить пусковую катушку от рабочей. Поскольку вспомогательная работает непродолжительное время и не испытывает серьезной нагрузки, то провода, относящиеся к ней, будут более тонкими.

Однако не всегда можно определить толщину сечения проводов невооруженным глазом, иногда разница между ними совсем незаметна человеку.

Но даже если она бросается в глаза, опираться только на это не стоит. Поэтому многие всегда измеряют сопротивление проводов.

При помощи мультиметра

Мультиметр – специальный прибор, позволяющий измерить сопротивление проводов, а также их целостность. Для этого необходимо следовать следующему алгоритму:

После того, как замеры будут определены и станет понятно, какие электропровода к какой катушке относятся, рекомендовано промаркировать их любым удобным способом. Это позволит в дальнейшем пропускать процедуру измерения сопротивления при подключении двигателя.

Отличить, где находиться пусковая, а где рабочая обмотка однофазного мотора, можно несколькими способами. Однако наиболее действенным из них является измерение сопротивления электропроводов, отходящих из электромотора малой мощности, с помощью мультиметра.

Источник

Поиск рабочей и пусковой катушки однофазного асинхронного электродвигателя

Подписка на рассылку

Электродвигатели, используемые для комплектации бытовых приборов, в большинстве случаев относятся к группе однофазных и подразделяются на коллекторные и электрические машины с короткозамкнутым ротором.

Виды однофазных электродвигателей

Наиболее распространен последний тип моделей. В свою очередь, он разделяется на две группы:

Однофазное напряжение, подаваемое на обмотки статора с одной рабочей катушкой, создает пульсирующее, а не вращающееся магнитное поле. Поэтому ротор не способен самостоятельно начать вращение из состояния покоя и требует дополнительного начального воздействия. Его обеспечивает пусковая обмотка асинхронного двигателя, включаемая только на время, необходимое для выхода электродвигателя на рабочие обороты, и отключаемая центробежным переключателем, установленным на валу.

Однако, для обеспечения начального «толчка» дополнительная катушка к питающей сети также подключается через конденсатор.

Как найти пусковую обмотку

Для правильного подключения двигателя к сети необходимо определить назначение обмоток. Следует помнить, что рабочая катушка двигателя всегда будет иметь меньшее сопротивление, так как для ее намотки используется провод большего диаметра. Визуально различить разницу в размерах практически невозможно. Поэтому для распознавания обмоток достаточно с помощью мультиметра выполнить несколько измерений.

Самый простой вариант, когда у двигателя для подключения к сети выведены концы обеих катушек. В этом случае берется любой из четырех выводов и последовательно прозванивается с оставшимися концами для определения пар, связанных между собой. После чего просто измеряется сопротивление обмоток. Четырехвыводные двигатели имею большое преимущество, поскольку позволяют организовать реверсивное подключение.

Более сложной разновидностью является двигатель с тремя выводами.

В этом случае пусковая и рабочая обмотки двигателя изначально соединены между собой. Первым делом нужно найти вывод, который подключен к месту их соединения. Для этого определяется сопротивление между выводами 1-2; 2-3 и 1-3. Пара, у которой будут наибольшие показания прибора, соответствует концам соединенных между собой катушек. Значит, оставшийся свободный контакт является «срединной» точкой. Теперь необходимо последовательно измерить сопротивление между этим выводом и другими концами обмоток, тем самым разделив их на рабочую и пусковую. Минусом трехпроводного подключения является невозможность реверсивного использования двигателя.

Зная, как определить назначение обмоток, можно без ошибок запустить однофазный двигатель и избежать его поломки.

Источник

Как определить рабочую и пусковую обмотки однофазного электродвигателя

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Меня часто спрашивают о том, как можно отличить рабочую обмотку от пусковой в однофазных двигателях, когда на проводах отсутствует маркировка.

Каждый раз приходится подробно разъяснять, что и как. И вот сегодня я решил написать об этом целую статью.

В качестве примера возьму однофазный электродвигатель КД-25-У4, 220 (В), 1350 (об/мин.):

Вот его внешний вид.

Как видите, маркировка (цветовая и цифровая) на проводах отсутствует. На бирке двигателя можно увидеть, какую маркировку должны иметь провода:

В первую очередь я Вам покажу, как определить рабочую и пусковую обмотки однофазного двигателя, а затем соберу схему его включения. Но об этом будет следующая статья. Перед тем как приступить к чтению данной статьи рекомендую Вам прочитать: подключение однофазного конденсаторного двигателя.

1. Сечение проводов

Визуально смотрим сечение проводников. Пара проводов, у которых сечение больше, относятся к рабочей обмотке. И наоборот. Провода, у которых сечение меньше, относятся к пусковой.

Зная основы электротехники, можно с уверенностью сказать: чем больше сечение проводов, тем меньше их сопротивление, и наоборот, чем меньше сечение проводов, тем больше их сопротивление.

В моем примере разница в сечении проводов не видна, т.к. они тонкие и на глаз их отличить не возможно.

2. Измерение омического сопротивления обмоток

Даже если разницу в сечении проводов видно не вооруженным глазом, то я Вам все равно рекомендую измерять величину сопротивления обмоток. Таким образом, мы заодно и проверим их целостность.

Для этого воспользуемся цифровым мультиметром М890D. Сейчас я не буду рассказывать Вам о том, как пользоваться мультиметром, об этом читайте здесь:

Снимаем изоляцию с проводов.

Затем берем щупы мультиметра и производим замер сопротивления между двух любых проводов.

Если на дисплее нет показаний, то значит нужно взять другой провод и снова произвести замер. Теперь измеренное значение сопротивления составляет 300 (Ом).

Это мы нашли выводы одной обмотки. Теперь подключаем щупы мультиметра на оставшуюся пару проводов и измеряем вторую обмотку. Получилось 129 (Ом).

Делаем вывод: первая обмотка — пусковая, вторая — рабочая.

Чтобы в дальнейшем не запутаться в проводах при подключении двигателя, подготовим бирочки («кембрики») для маркировки. Обычно, в качестве бирок я использую, либо изоляционную трубку ПВХ, либо силиконовую трубку (Silicone Rubber) необходимого мне диаметра. В этом примере я применил силиконовую трубку диаметром 3 (мм).

По новым ГОСТам обмотки однофазного двигателя обозначаются следующим образом:

У двигателя КД-25-У4, взятого в пример, цифровая маркировка выполнена еще по-старому:

Чтобы не было несоответствий маркировки проводов и схемы, изображенной на бирке двигателя, маркировку я оставил старую.

Одеваю бирки на провода. Вот что получилось.

Для справки: Многие ошибаются, когда говорят, что вращение двигателя можно изменить путем перестановки сетевой вилки (смены полюсов питающего напряжения). Это не правильно. Чтобы изменить направление вращения, нужно поменять местами концы пусковой или рабочей обмоток. Только так.

Мы рассмотрели случай, когда в клеммник однофазного двигателя выведено 4 провода. А бывает и так, что в клеммник выведено всего 3 провода.

В этом случае рабочая и пусковая обмотки соединяются не в клеммнике электродвигателя, а внутри его корпуса.

Все делаем аналогично. Производим замер сопротивления между каждыми проводами. Мысленно обозначим их, как 1, 2 и 3.

Вот, что у меня получилось:

Отсюда делаем следующий вывод:

P.S. На этом все. Если есть вопросы по материалу статьи, то задавайте их в комментариях. Спасибо за внимание.

141 комментариев к записи “Как определить рабочую и пусковую обмотки однофазного электродвигателя”

Добрый вечер, Дмитрий! Я сам работаю электриком в ЭТЛ. У меня вопрос по поводу испытаний кабельной линии из сшитого полиетилена. Вы сталкивались с этим, какое подавали напряжение, какие были токи утечки, сколько по времени проходит испытание одной фазы? Заранее спасибо. если можно отправьте свой ответ мне на
почту.

Артем, здравствуйте. Об испытании кабелей из сшитого полиэтилена я писал в комментариях в этой статье.

здравствуйте Дмитрий. а не могли бы вы подробно написать статью о масляных выключателях, (соленоид, контактор включения, катушку отключения, его испытания, замеры характеристик) и также испытания силовых трансформатор и его замеры. очень нужно, есть нюансы в голове.

Здравствуйте, Дмитрий!
Вы все очень замечательно объясняете, огромное спасибо! Не могли бы Вы прояснить, что означает в автоматических выключателях, к примеру 6кА или 35кА, если они рассчитаны на один ток срабатывания? И почему у них такая разница в цене?

Борис, значения 4,5 (кА), 6 (кА), 10 (кА) и т.д. означают электродинамическую стойкость аппарата защиты при коротком замыкании в сети, т.е. показывают насколько автомат устойчив к короткому замыканию. Для дома (квартиры) вполне хватит 4,5 (кА), т.к. линии от ТП до жилого дома и от ВРУ до квартир достаточно длинные, они обладают большим активным сопротивлением, что приводит к снижению токов короткого замыкания до значений 0,5-1,5 (кА), а чаще и того меньше.

я весь интернет перерыл, нифига не могу разобрать, книги на работе читал, не могу понять и все.кстати немогли бы вы сказать что все таки значит тангенс диэлектрических потерь масла, вот все про него говорят на работе а никто и толком точно незнает.)

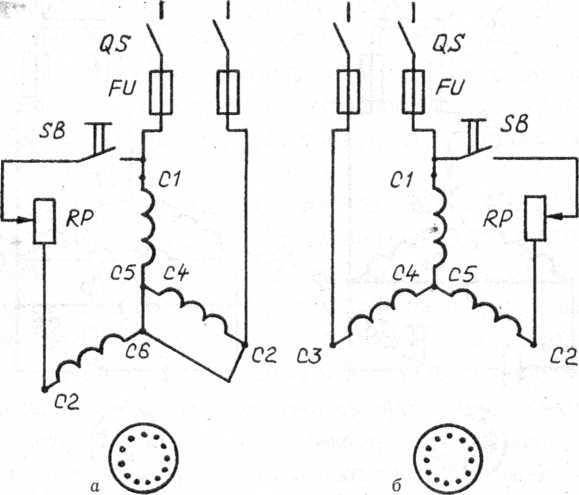

И ещё одно.Раньше многие подключали 3-х фазные двигатели к однофазной цепи, но время ушло.Многие сейчас покупают готовые однофазные.У меня была таблица соотношения мощности двигателя к мощности конденсаторов.А тут один знакомый попросил подключить в гараже движок трехфазник.Таблицу я не нашел,пришлось подбирать.
Так вот, нет ли у вас такой таблицы.Они были в старых учебниках по электротехнике.Если есть, прошу опубликовать или отправить на мой E-mail.
C уважением, Николай.

Николай, читайте здесь. Там есть расчет емкости рабочего и пускового конденсаторов в зависимости от мощности двигателя.

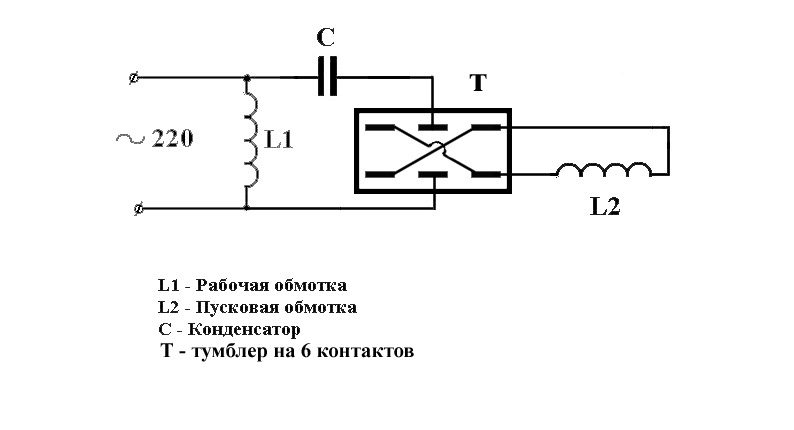

Здравствуйте!Не соглашусь с Вами насчет невозможности реверса однофазного двигателя, если выведено с двигателя только три провода.Сегодня перебирал китайский электротельфер, открыл коробку с клеммами и конденсаторами,а там с двигателя выведено три провода, но реверс работает.С уважением, Владимир.

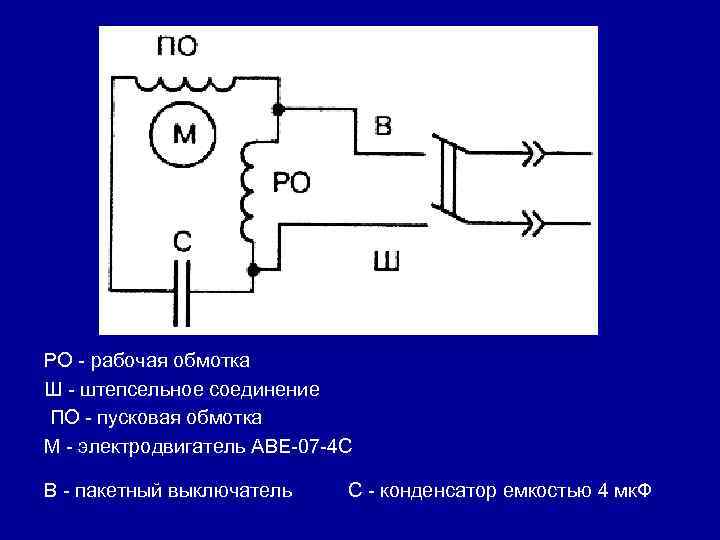

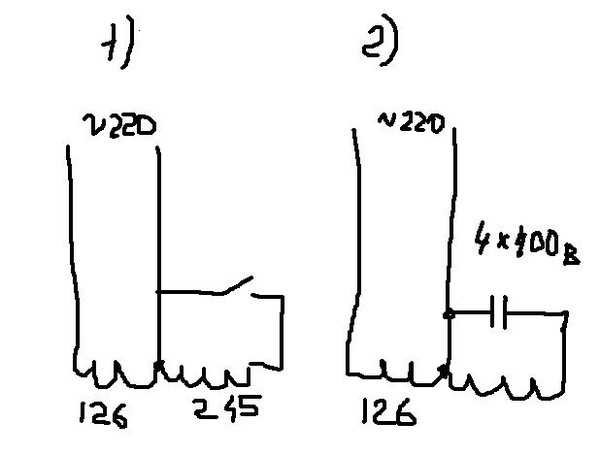

немного не понял по последнему рис.как подключить в сеть с кандёром. движок 2,2кВт 3000 об\мин.на выходе 4 провода,раскрутил,посмотрел 2 спаяны до кучи.т.е. на выходе получаеться 3 конца.ПОДСКАЖИТЕ ПОЖАЛУЙСТА

Схема аналогична той, которая изображена на корпусе двигателя из статьи. Вывод рабочей обмотки С1 и общий (С2+В1) подключаем в питающую сеть 220 (В). Конденсатор подключаем между пусковой обмоткой В2 и рабочей С1.

Добрый вечер я так понял что конденсатор вставляем там где сопротивления 301 (Ом)а там где 129 (Ом) идет в сеть. я правильно понял.

Да, рабочую обмотку подключаем непосредственно в сеть 220 (В), а пусковую обмотку подключем через конденсатор.

Владимир: «Здравствуйте!Не соглашусь с Вами насчет невозможности реверса однофазного двигателя, если выведено с двигателя только три провода.Сегодня перебирал китайский электротельфер, открыл коробку с клеммами и конденсаторами,а там с двигателя выведено три провода, но реверс работает.»

А почему вы решили, что на тельфере установлен однофазный двигатель, а не трёхфазный?

И еще такой вопрос-а почему надо подключать конденсаторы если в нас и так есть пусковая обмотка. спасибо заранее!

Конденсатор нужен, для создания фазового сдвига и получения вращающегося магнитного поля. Без конденсатора только однофазные коллекторные двигатели работают, а асинхронные нет.

Подойдет ли обычный диммер 0,8КВт для регулировки оборотов такого двигателя, движок 0,2КВт 1000-1500 оборотов

Алексей, подойдет вот такой поворотный (механический) диммер. А вообще не рекомендую диммером регулировать обороты у двигателя.

Залим, уточните пожалуйста, сопротивление между 2-ым выводом и остальными равен нулю или обрыв?

Тестер показывает ноль Дмитрий

Залим, не может такого быть. Перемерьте еще раз.

Да Дмитрий извиняюсь,перемерил,показывает единицу,что то я запуталси в них,… это обрыв?

Скорее всего обрыв пусковой обмотки.

миша, в конденсаторном должна быть включена, а в обычном должна выключаться. Вроде так.

А если бирка нечитаема, как определить однофазный или трёхфазный мотор?

И если однофазный, как узнать конденсаторный или нет?

Собрал схему на двигатели, при включении двигатель не запускается, гудит как трансформатор. \может быть это межвитковое или чтото другое.

Николай, Вам нужно измерить сопротивление рабочей и пусковой обмоток, чтобы проверить их на обрыв. Сделать это можно с помощью цифрового мультиметра или других приборов.

Скажите пожалуста у меня из двигателя выходит 4 провода все они звонятся между собой,как мне узнать назначение каждого провода и как их подключать

Виталий, укажите тип (модель) Вашего двигателя.

Добрый день! Подскажите пожалуйста по проблемке. Однофазный двигатель с конденсаторным стартом. Время от времени двигатель не пускается-гудит. Батарея конденсаторов собрана из трёх МБГП-2 конденсаторов по 2мкФ 630В. Кондёры на тестере показывают полную ёмкость. Чем грозит увеличение ёмкости конденсаторов? и чем грозит уменьшение вольтажа их же с 630В до 450В?Спасибо! сопротивление обмоток 50 Ом пусковая 20 Ом рабочая марку двигателя сейчас не помню.

Вадим, если двигатель гудит, то значит отсутствует вращающий момент. Это может произойти по следующим причинам: либо вышли из строя конденсаторы (отсутствие или малая емкость), либо возникает межвитковое в одной из обмоток двигателя. Лучше начать с простого и заменить старые конденсаторы на новые. Емкость увеличивать не нужно, ну если только совсем немного в ту или иную сторону, а вот вместо 630 (В) можно смело использовать 450 (В).

Добрый день. Конденсаторы показывают номинальную ёмкость. найти другие у нас оказалось проблемой. либо большая либо меньшая ёмкость, либо габарит не подходящий. либо ценник не реальный и сроки поставки. как я понял если я увеличу с шести до почти семи мкФ то особых проблем не будет?двигатель по условию работает по секунд пятнадцать.проблема с пуском носит не систематический характер. как вычислить межвитковое? на трёх фазных асинхронных знаю, прибор есть.спасибо.

Здравствуйте,знатоки.Что,если непредсказуемо меняется направление вращения двигателя.Но,если я использую обмотку с меньшим сечением как рабочую,то тогда все отлично работает,и при перемене контактов,правильно меняет направление вращения,и работает около часа без перегрева.Движок обычный старый СССР.Одна обмотка 14 Ом, вторая 56 Ом.

А как вы определили что пусковая обмотка должна иметь большее сопротивление чем рабочая? исходя из чего? обьясните пожалуйста

Здравствуйте,у меня двигатель 2ДАК71-40-1.0-у2 имеется четыре провода(черный,красный,серый,белый)все они прозваниваются между собой,подскажите пожалуйста как подкючить?

А Вы уверены, что он рабочий — этот двигатель?

добрый вечер такая проблема двигатель на пилораме 380в подключен через пме-211 и тре-25 работал сейчас еле крутит или стоит на месте что делать причины спасибо

Для начала измерить напряжения на клеммах двигателя, я так думаю!

ЗДРАСТВУЙТЕ! у меня такой вопрос. есть двигатель выходит 4 провода маркировка такая с1 с2 с3 и маркировка 0 причем ноль изолирован на корпус ни один из проводов не бьёт как соеденить на 220в да и ещё провод ноль звониться и с1 с2 с3 спасибо!

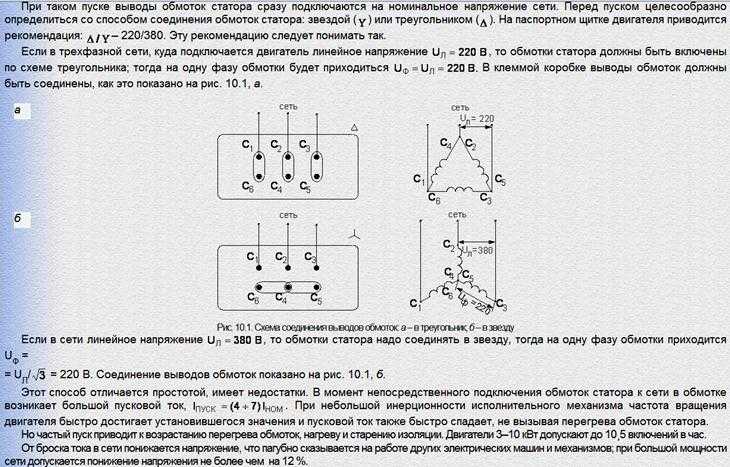

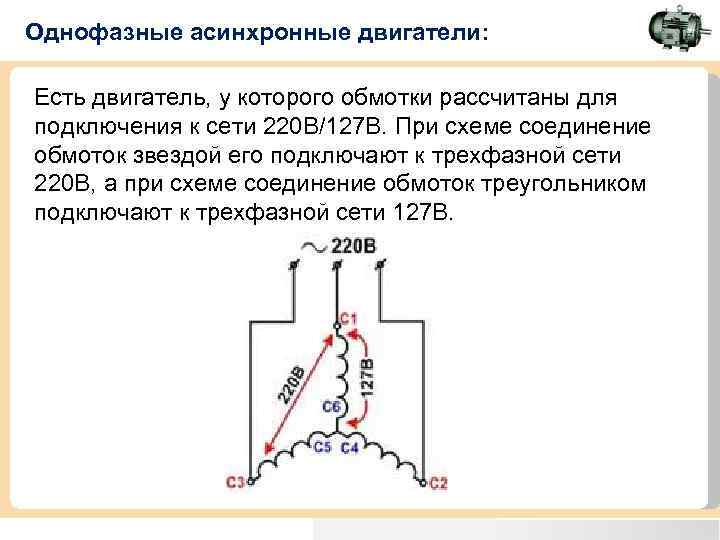

Смотрите сначала это, Соединение звездой- http://zametkielectrika.ru/soedinenie-zvezdoj-i-treugolnikom/

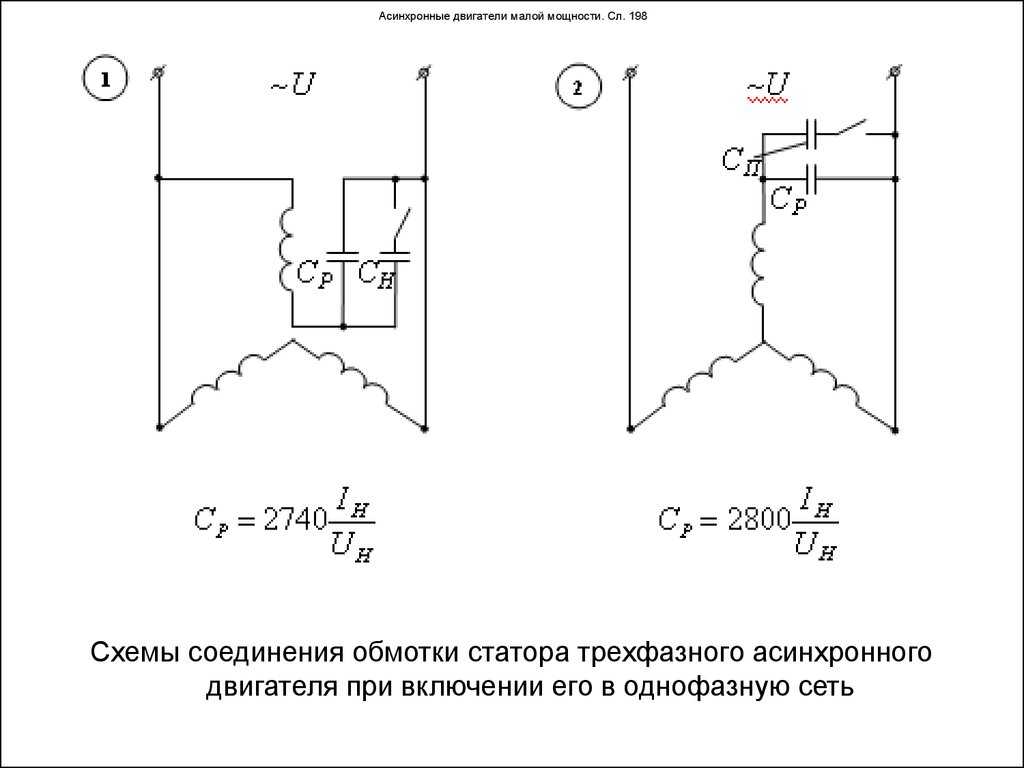

а затем ищите тему о включении трехфазника в однофазную сеть 220, там и схемы и данные для расчета конденсаторов. Но надо хоть что-то знать- ток, мощность.

ЗИКА:
04.06.2015 в 14:27

Маркировка выводов похожа на трёхфазный двигатель с обмотками соединёнными звездой и выведенной нулевой точкой звезды. С1, С2, С3 – начала обмоток, 0 – нулевая точка звезды.

Измерьте сопротивления С1-0, С2-0, С3-0. У исправного двигателя сопротивление обмоток должно быть примерно одинаковым. Сопротивление цепей С1-С2, С2-С3, С3-С1 должны быть одинаковыми между собой и в 2 раза выше, чем сопротивление С1-0. Нулевая точка звезды при подключении асинхронного двигателя не используется. Восстановите её изоляцию.
Если на шильдике удастся прочитать номинальное напряжение и мощность, можете переходить к расчёту конденсатора, как писал ПАВ: 04.06.2015 в 15:24.
Если напряжение двигателя 380 В, то при включении в сеть 220 В его нагрузочная способность заметно упадёт. Но в режиме близком к холостому ходу он работать будет.
Если шильдик совсем не читается, начать с подключения к трёхфазной сети. Если заработает, по току потребления прикинуть мощность двигателя.
Если доступа к трёхфазной сети нет, начать с нескольких микрофарад и кратковременно подавать напряжение. Увеличивать ёмкость пока не закрутится.
Стоит ли этот двигатель таких хлопот и рисков? Проще взять заведомо исправный однофазный двигатель на 220 В.

Мотор должен запуститься и без фазосдвигающей цепи конденсатор+обмотка- достаточно рукой провернуть ротор двигателя в любом направлении. А с 4-мя мкФ без нагрузки должен непременно.
Ну и выяснить, к какой обмотке относится пятый вывод, не сам же он по себе, как Матроскин.

Здравствуйте!Подскажите, есть эл.двигатель небольшой ватт на 300 без каких либо опознавательных знаков, из него выходит 4 проводка, как я понимаю, концы рабочей и пусковой обмотки.Но все 4 провода звонятся между собой, сопротивление от 50 до 250 Ом. Как определить в таком случае где какая обмотка?

Ваш двигатель явно неисправен
Если он однофазный, там может быть или три вывода с двух обмоток, с общей точкой, но без реверса, или четыре с реверсом, при этом обмотки во втором случае между собой звониться не должны никак.
Если он трехфазный, то там должны быть три одинаковых сопротивления(+/- пару ом разница) относительно общего вывода, или же удвоенные, если брать по две обмотки последовательно в схеме «звезда» без общего провода.
И третий вариант- может быть что угодно…

Все разложено по полочкам, сейчас это большая редкость.

Скажите, пожалуйста, из конкретного такого двигателя можно сделать точило? Для заточки ножей, отверток, ножниц, сверл?

Из любого, начиная с мощности 50 ватт, а если не давить на колесо, то и 30 достаточно. Уже лет 30 пользуюсь таким- от магнитофона какого-то, камень 50…100 мм вполне достаточно для бытовухи. Еще есть на базе мотора трехфазного х/з с какой фамилией, сначала работал звездой через конденсаторы, одна обмотка сдохла, теперь для раскрутки надо крутануть рукой в нужную сторону.
А уже для камней побольше- 150… мм и крупных деталей нужно искать мощнее- от 300 ватт. Обороты оптимальные, как по-мне, не более 1500, иначе будут гореть детали при заточке.

Добавлю- вот именно такой КД-25(фото в начале статьи) и есть на одном из точил.

Источник

Видео

Подключение однофазного двигателя// как определить рабочую и пусковую обмотки

Как определить рабочую и пусковую обмотку

Как подключить однофазный асинхронный двигатель с пусковой обмоткой к сети

Диагностика однофазного электродвигателя с пусковой обмоткой

Подключение однофазного двигателя.

Однофазные двигатели. Включаем оптимально. (Обзор)

Подключение асинхронного двигателя с пусковой обмоткой (4 провода)

Правильно подключаем двигатель от стиральной машинки в сеть 220 вольт через конденсатор.

Как подключить мотор с тремя проводами (XD-135) от стиральной машины Saturn

Как подключить однофазный двигатель к сети

Сопротивление пусковой и рабочей обмотки однофазного двигателя

Пусковая и рабочая обмотка однофазного двигателя: как отличить?

Для определения типа обмотки однофазного двигателя достаточно взглянуть на маркировку на шильдике и схему. Но бывают ситуации, когда любые маркировочные определения отсутствуют, что, в свою очередь, существенно усложняет задачу. К тому же вид обмотки электродвигателя, который уже ремонтировали, лучше определять самостоятельно, во избежание неприятных неожиданностей.

Что такое пусковая обмотка

Несмотря на свое название, однофазные двигатели имеют двухфазную обмотку: основную и вспомогательную, именно последняя делит электрические моторы небольшой мощности на виды. Так, встречаются бифилярные и конденсаторные электродвигатели, и если первые имеют пусковую обмотку, то вторые обладают пусковым конденсатором. И если у второго вида второстепенная обмотка все время находится в рабочем состоянии, то у первого она отключается от сети сразу после того, как мотор наберет нужный разгон. Таким образом, вспомогательная катушка включается на короткий промежуток времени.

Характеристики рабочей обмотки

Основной или рабочей обмоткой является та, которая работает постоянно, создавая магнитное поле. Как следствие, она обладает большим сечением проводника и меньшим активным сопротивлением из-за постоянной нагрузки. Однако, несмотря на всю ее значимость, она не может работать без пускового механизма, которым и является вспомогательная катушка.

Как отличить на однофазном двигателе

Однофазные двигатели оснащаются двумя типами обмотки для того, чтобы их ротор мог вращаться, поскольку только одной для этого недостаточно. Поэтому перед подключением двигателя необходимо разобраться, какой моток является основным, а какой вспомогательным. Сделать это можно несколькими способами.

По цветовой маркировке

К какому типу относится конкретный моток, можно определить по цветовой маркировке во время визуального осмотра двигателя. Как правило, красные провода относятся к рабочему типу, а вот синие – вспомогательному.

Но во всех правилах есть свои исключения, поэтому всегда необходимо обращать внимание на бирку электродвигателя, на которую наносится расшифровка всех маркировок.

Однако если двигатель уже был в ремонте или на нем отсутствует бирка, данный способ проверки является не эффективным. В первом случае во время ремонтных работ могло полностью поменяться внутреннее содержимое мотора, а во втором – нет возможности безошибочно расшифровать цветные обозначения. К тому же иногда маркировка может вообще отсутствовать. Поэтому в таких ситуациях, лучше прибегнуть к другому, более достоверному способу.

По толщине проводов

Толщина проводов, которые выходят из электромашины небольшой мощности, поможет отличить пусковую катушку от рабочей. Поскольку вспомогательная работает непродолжительное время и не испытывает серьезной нагрузки, то провода, относящиеся к ней, будут более тонкими.

Однако не всегда можно определить толщину сечения проводов невооруженным глазом, иногда разница между ними совсем незаметна человеку.

Но даже если она бросается в глаза, опираться только на это не стоит. Поэтому многие всегда измеряют сопротивление проводов.

При помощи мультиметра

Мультиметр – специальный прибор, позволяющий измерить сопротивление проводов, а также их целостность. Для этого необходимо следовать следующему алгоритму:

1. Возьмите мультиметр и выберите нужную функцию.

1. Снимите изоляцию с проводов двигателя, и соедините два любые из них со щупами прибора. Так происходит замер силы сопротивления между двумя проводами мотора.

1. Если на экране прибора не появилось никаких числовых значений, то необходимо заменить один из проводов, и после этого повторить процедуру. Полученные показания будут относиться к выводам одного мотка.
2. Подключите щупы измерительного прибора к оставшимся жилам и зафиксируйте показания.
3. Сравните полученные результаты. Электропровода с более сильным сопротивлением будут относиться к пусковой катушке, а с более слабым – к рабочей.

После того, как замеры будут определены и станет понятно, какие электропровода к какой катушке относятся, рекомендовано промаркировать их любым удобным способом.

Это позволит в дальнейшем пропускать процедуру измерения сопротивления при подключении двигателя.

Отличить, где находиться пусковая, а где рабочая обмотка однофазного мотора, можно несколькими способами. Однако наиболее действенным из них является измерение сопротивления электропроводов, отходящих из электромотора малой мощности, с помощью мультиметра.

Как подключить однофазный двигатель

Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Поэтому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В этой статье рассмотрим, как правильно сделать подключение однофазного двигателя.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

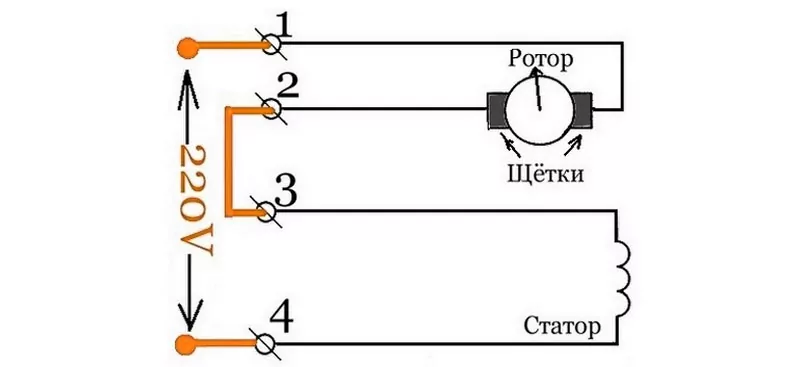

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

• один с рабочей обмотки — рабочий;
• с пусковой обмотки;
• общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно). К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

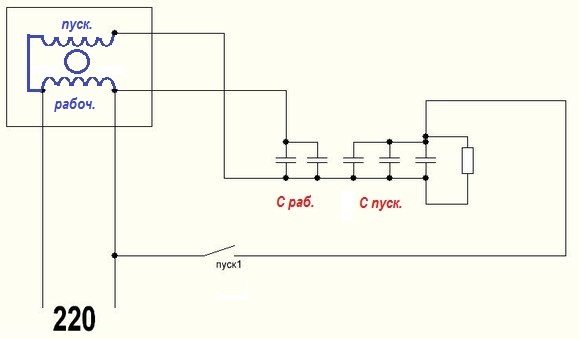

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

• рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
• пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Однофазные асинхронные двигатели на службе человечества

Никто глубоко не задумывался о том, как бы жили люди без такого изобретения, как электродвигатель асинхронный однофазный. Казалось бы, что такое умное слово никого не касается и витает где-то в заоблачной дали. Но этот большой помощник в быту встречается на каждом шагу.

Скажите, как можно обходиться без холодильника или пылесоса. А ведь не будь двигателя, всего этого не было бы сейчас. Предлагаем в статье узнать все подробности об этом устройстве, а дочитавшим до конца будет бонус в виде полезного справочника по асинхронным двигателям

История возникновения

Более 60 лет понадобилось многим ученым, пока однофазный асинхронный двигатель начал покорять просторы земного шара. Началось все с 1820-х годов, когда Джозеф Генри и Майкл Фарадей – открыли явления индукции и начали первые эксперименты.

В 1889-1891годах русский электротехник, поляк по происхождению, Михаил Осипович Доливо-Добровольский придумал ротор в виде “беличьей клетки”. К этому изобретению его подтолкнул доклад Феррариса «О вращающемся магнитном поле». С началом ХХ века пришло широкое внедрение электромеханических устройств.

Применение однофазных асинхронных двигателей

Известно, что однофазные двигатели уступают трехфазным по некоторым характеристикам. Однофазные моторы имеют в основном бытовое назначение:

• пылесосы;
• вентиляторы;
• электронасосы;
• холодильники;
• машины для переработки сырья.

Для того, чтобы выполнить подключение асинхронного двигателя нужна однофазная сеть переменного тока. Такие двигатели работают при напряжении 220 Вольт и частоте 50 Гц. Прилагательное «асинхронный» указывает на то, что скорость вращения якоря отстает от магнитного поля статора.
Однофазные двигатели имеют две независимых цепи, но работают они в основном на одной, отсюда и название. Основные части двигателя:

1. Статор (неподвижный элемент).
2. Ротор (вращающаяся часть).
3. Механическое соединение этих двух частей.
4. Поворотные подшипники.

Соединение состоит из внутренних колец, установленных на закрепленных втулках вала ротора, наружных колец в защитных боковых крышках, прикрепленных к статору.

Для запуска однофазного асинхронного двигателя с пусковой обмоткой установлена ​​другая катушка. Обмотка стартера установлена ​​со смещением от рабочей катушки на 900 С. Для создания сдвига тока, в цепи однофазного двигателя имеется схема сдвига фаз. Сдвиг можно получить при помощи различных элементов. Это могут быть:

1. Активное сопротивление.
2. Емкостное.
3. Индуктивное.

В видео, представленном ниже, показан принцип работы однофазных асинхронных двигателей.

Принцип действия

Обмотки статора при помощи переменного тока образуют магнитные поля. Они имеют одинаковую амплитуду и частоту, но действуют в разных направлениях, поэтому статический ротор начинает вращаться.

Если в двигателе отсутствует пусковой механизм, ротор останавливается, потому что результирующий крутящий момент равен нулю. В случае, когда ротор начинает вращаться в одном направлении, соответствующий крутящий момент становится выше, когда вал двигателя продолжает вращаться в заданном направлении.

Момент запуска

Сигналом к запуску становится магнитное поле двух обмоток, вращающее подвижную часть двигателя. Оно создается 2 обмотками: главной и пусковой. Дополнительная обмотка меньшего размера является пусковой и подключается к основной схеме включения однофазного двигателя через ёмкостное или индуктивное сопротивление.

Пусковая обмотка может работать кратковременно. Более длительное время нахождения под нагрузкой может вызвать перегревание и воспламенение изолирующих элементов, что приведет к выходу из строя.

Надежность повышается за счет встраивания в схему однофазного асинхронного двигателя таких элементов как тепловое реле и центробежный выключатель. Последний отключает пусковую фазу в тот момент, когда ротор разгоняется до номинальной скорости. Отключение происходит автоматически.

Работа реле происходит следующим образом: когда обмотки нагреваются до предельного значения, установленного на реле, механизм прерывает подачу питания на обе фазы, предотвращая отказ из-за перегрузки или по любой другой причине. Это защищает от возгорания.

Возможно, вам будет интересно также почитать все, что нужно знать о шаговых электродвигателях в другой нашей статье.

Варианты подключения

Для того, чтобы мотор заработал необходимо иметь одну 220-вольтовую фазу. Это значит, что подойдет любая стандартная розетка. Благодаря этой простоте двигатели завоевали популярность в быту. Любой прибор, начиная от стиральной машины и до соковыжималки, имеет подобные механизмы в своем составе.

Известны два типа однофазных двигателей в зависимости от способа подключения:

1. Однофазный асинхронный двигатель с пусковой обмоткой.
2. Однофазный двигатель с конденсатором.

Схема подключения однофазного асинхронного двигателя с помощью конденсаторов изображена на рисунке.

Схема содержит пусковую обмотку с конденсатором. После ускорения ротора происходит выключение катушки. Рабочий конденсатор не позволяет размыкаться пусковой цепи, и запускающая обмотка работает через конденсатор в постоянном режиме.

Одновременно с рабочей обмоткой пусковая катушка снабжена током через конденсатор. При использовании в режиме пуска у катушки более высокое активное сопротивление. Фазовый сдвиг при этом имеет достаточную величину, чтобы началось вращение.

Допускается брать пусковую обмотку, с меньшей индуктивностью и большим сопротивлением. Запуск конденсатора осуществляется при подключении его к пусковой обмотке и временному источнику питания.

Чтобы достичь максимального значения пускового момента требуется вращающееся магнитное поле. Для этого нужно добиться положения обмоток под углом 900. При правильно рассчитанной емкости конденсатора обмотки могут быть смещены на 900 градусов. Расчет однофазного асинхронного двигателя зависит от схем подключения, которые приведены ниже.

Различные варианты подключения:

• временное включение электрического тока на стартовую обмотку через конденсатор;
• подача на пусковое устройство через резистор, без конденсатора;
• запуск через конденсатор на пусковую обмотку постоянно, одновременно с работой рабочей обмотки.

Расчет проводной принадлежности

Для расчета проводов, соединяющих рабочую и пусковую обмотки, понадобится омметр. Измеряется сопротивление обмоток. R рабочей обмотки должно быть ниже, чем у стартера. Например, если измерения составили 12 Ом для одной обмотки и 30 Ом для другой, то сработают обе. У рабочей обмотки поперечное сечение больше, чем у выходной.

Выбор емкости конденсатора

Чтобы определить емкость конденсатора, необходимо знать ток потребления электродвигателя. Если ток 1,4 А, то понадобится конденсатор емкостью 6 микрофарад. Также можно ориентироваться на таблицу расчета емкости конденсатора, приведенную ниже.

Проверка работоспособности

Тестирование начинается с визуального осмотра. Возможные неисправности:

1. Если опорная часть на устройстве была сломана, это может привести к неисправностям.
2. При потемнении корпуса в средней части идет перегрев. Бывает попадание в корпус различных посторонних предметов, это способствует перегреванию. При износе и загрязнении подшипников возможен перегрев.
3. Когда однофазный электродвигатель на 220 вольт имеет в схеме подключения конденсатор увеличенного размера, он начинает перегреваться.

Запустить двигатель минут на пятнадцать, а затем проверить, не прогрелся ли он. Если двигатель не греется, причиной являлась увеличенная емкость конденсатора. Необходимо установить конденсатор, имеющий меньшую емкость.

Для лучшего понимания механизма работы двигателей, рекомендуем также подробнее прочитать, что такое трехфазный двигатель и как он работает.

Достоинства и недостатки

Основными плюсами являются:

• простота конструкции;
• повсеместная доступность однофазных сетей переменного тока 220 В при частоте 50 Гц (практически во всех районах).

К минусам можно отнести следующие обстоятельства:

• невысокий пусковой момент двигателя;
• низкая эффективность.

Заключение

Маломощные однофазные электродвигатели выпускаются в разной модификации и для разного назначения. Перед приобретением необходимо точно знать некоторые характеристики. Подробно с устройством данного типа двигателей можно ознакомиться, скачав книгу Алиева И. И. Асинхронные двигатели в трехфазном и однофазном режимах.

Российские производители предлагают некоторые серии устройств, имеющие мощность от 18 до 600 Вт, частоту вращения 3000 и 1500 об/мин. Все они предназначены для подключения в сеть с напряжением 127, 220 или 380 Вольт и частотой 50 Гц.

{SOURCE}

как определить на однофазном двигателе, сопротивление и подключение

Для определения типа обмотки однофазного двигателя достаточно взглянуть на маркировку на шильдике и схему. Но бывают ситуации, когда любые маркировочные определения отсутствуют, что, в свою очередь, существенно усложняет задачу. К тому же вид обмотки электродвигателя, который уже ремонтировали, лучше определять самостоятельно, во избежание неприятных неожиданностей.

Что такое пусковая обмотка

Несмотря на свое название, однофазные двигатели имеют двухфазную обмотку: основную и вспомогательную, именно последняя делит электрические моторы небольшой мощности на виды. Так, встречаются бифилярные и конденсаторные электродвигатели, и если первые имеют пусковую обмотку, то вторые обладают пусковым конденсатором. И если у второго вида второстепенная обмотка все время находится в рабочем состоянии, то у первого она отключается от сети сразу после того, как мотор наберет нужный разгон. Таким образом, вспомогательная катушка включается на короткий промежуток времени.

Характеристики рабочей обмотки

Основной или рабочей обмоткой является та, которая работает постоянно, создавая магнитное поле. Как следствие, она обладает большим сечением проводника и меньшим активным сопротивлением из-за постоянной нагрузки. Однако, несмотря на всю ее значимость, она не может работать без пускового механизма, которым и является вспомогательная катушка.

Как отличить на однофазном двигателе

Однофазные двигатели оснащаются двумя типами обмотки для того, чтобы их ротор мог вращаться, поскольку только одной для этого недостаточно. Поэтому перед подключением двигателя необходимо разобраться, какой моток является основным, а какой вспомогательным. Сделать это можно несколькими способами.

По цветовой маркировке

К какому типу относится конкретный моток, можно определить по цветовой маркировке во время визуального осмотра двигателя. Как правило, красные провода относятся к рабочему типу, а вот синие – вспомогательному.

Но во всех правилах есть свои исключения, поэтому всегда необходимо обращать внимание на бирку электродвигателя, на которую наносится расшифровка всех маркировок.

Однако если двигатель уже был в ремонте или на нем отсутствует бирка, данный способ проверки является не эффективным. В первом случае во время ремонтных работ могло полностью поменяться внутреннее содержимое мотора, а во втором – нет возможности безошибочно расшифровать цветные обозначения. К тому же иногда маркировка может вообще отсутствовать. Поэтому в таких ситуациях, лучше прибегнуть к другому, более достоверному способу.

По толщине проводов

Толщина проводов, которые выходят из электромашины небольшой мощности, поможет отличить пусковую катушку от рабочей. Поскольку вспомогательная работает непродолжительное время и не испытывает серьезной нагрузки, то провода, относящиеся к ней, будут более тонкими.

Однако не всегда можно определить толщину сечения проводов невооруженным глазом, иногда разница между ними совсем незаметна человеку.

Но даже если она бросается в глаза, опираться только на это не стоит. Поэтому многие всегда измеряют сопротивление проводов.

При помощи мультиметра

Мультиметр – специальный прибор, позволяющий измерить сопротивление проводов, а также их целостность. Для этого необходимо следовать следующему алгоритму:

1. Возьмите мультиметр и выберите нужную функцию.

2. Снимите изоляцию с проводов двигателя, и соедините два любые из них со щупами прибора. Так происходит замер силы сопротивления между двумя проводами мотора.

3. Если на экране прибора не появилось никаких числовых значений, то необходимо заменить один из проводов, и после этого повторить процедуру. Полученные показания будут относиться к выводам одного мотка.
4. Подключите щупы измерительного прибора к оставшимся жилам и зафиксируйте показания.
5. Сравните полученные результаты. Электропровода с более сильным сопротивлением будут относиться к пусковой катушке, а с более слабым – к рабочей.

После того, как замеры будут определены и станет понятно, какие электропровода к какой катушке относятся, рекомендовано промаркировать их любым удобным способом. Это позволит в дальнейшем пропускать процедуру измерения сопротивления при подключении двигателя.

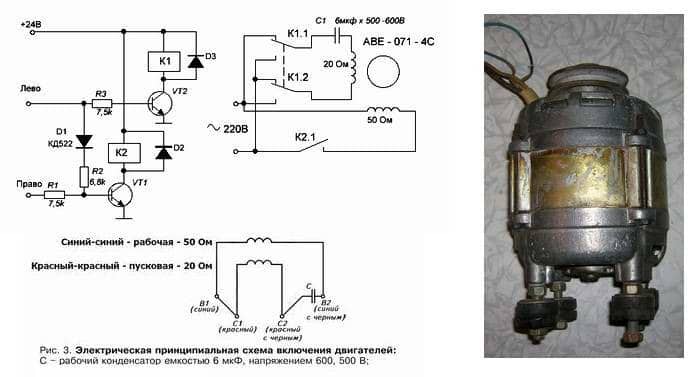

Отличить, где находиться пусковая, а где рабочая обмотка однофазного мотора, можно несколькими способами. Однако наиболее действенным из них является измерение сопротивления электропроводов, отходящих из электромотора малой мощности, с помощью мультиметра.

Однофазный асинхронный электродвигатель

Дмитрий Левкин

• Однофазный электродвигатель с пусковой обмоткой
  • Конструкция однофазного асинхронного двигателя
  • Принцип работы однофазного двигателя
  • Пуск однофазного двигателя
  • Подключение однофазного двигателя

• Однофазный электродвигатель с экранированными полюсами
• Электродвигатель с асимметричным магнитопроводом статора

Конструкция однофазного двигателя с вспомогательной или пусковой обмоткой

Основными компонентами любого электродвигателя являются ротор и статор. Ротор — вращающаяся часть электродвигателя, статор — неподвижная часть электродвигателя, с помощью которого создается магнитное поле для вращения ротора.

Основные части однофазного двигателя: ротор и статор

Статор имеет две обмотки, расположенные под углом 90° относительно друг друга. Основная обмотка называется главной (рабочей) и обычно занимает 2/3 пазов сердечника статора, другая обмотка называется вспомогательной (пусковой) и обычно занимает 1/3 пазов статора.

Двигатель фактически является двухфазным, но так как рабочей является только одна обмотка, электродвигатель называют однофазным.

Ротор обычно представляет из себя короткозамкнутую обмотку, также из-за схожести называемой «беличьей клеткой». Медные или алюминиевые стержни которого с торцов замкнуты кольцами, а пространство между стержнями чаще всего заливается сплавом алюминия. Так же ротор однофазного двигателя может быть выполнен в виде полого немагнитного или полого ферромагнитного цилиндра.

Однофазный двигатель с вспомогательной обмоткой имеет 2 обмотки расположенные перпендикулярно относительно друг друга

Принцип работы однофазного асинхронного двигателя

Для того чтобы лучше понять работу однофазного асинхронного двигателя, давайте рассмотрим его только с одним витком в главной и вспомогательной обмотки.

Проанализируем случай с двумя обмотками имеющими по оному витку

Рассмотрим случай когда в вспомогательной обмотки не течет ток. При включении главной обмотки статора в сеть, переменный ток, проходя по обмотке, создает пульсирующее магнитное поле, неподвижное в пространстве, но изменяющееся от +Ф_mах до -Ф_mах.

Остановить

Пульсирующее магнитное поле

Если поместить ротор, имеющий начальное вращение, в пульсирующее магнитное поле, то он будет продолжать вращаться в том же направлении.

Чтобы понять принцип действия однофазного асинхронного двигателя разложим пульсирующее магнитное поле на два одинаковых круговых поля, имеющих амплитуду равную Ф_mах/2 и вращающихся в противоположные стороны с одинаковой частотой:

,

• где n_пр – частота вращения магнитного поля в прямом направлении, об/мин,
• n_обр – частота вращения магнитного поля в обратном направлении, об/мин,
• f₁ – частота тока статора, Гц,
• p – количество пар полюсов,
• n₁ – скорость вращения магнитного потока, об/мин

Остановить

Разложение пульсирующего магнитного потока на два вращающихся

Действие пульсирующего поля на вращающийся ротор

Рассмотрим случай когда ротор, находящийся в пульсирующем магнитном потоке, имеет начальное вращение. Например, мы вручную раскрутили вал однофазного двигателя, одна обмотка которого подключена к сети переменного тока. В этом случае при определенных условиях двигатель будет продолжать развивать вращающий момент, так как скольжение его ротора относительно прямого и обратного магнитного потока будет неодинаковым.

Будем считать, что прямой магнитный поток Ф_пр, вращается в направлении вращения ротора, а обратный магнитный поток Ф_обр — в противоположном направлении. Так как, частота вращения ротора n₂ меньше частоты вращения магнитного потока n₁, скольжение ротора относительно потока Ф_пр будет:

,

• где s_пр – скольжение ротора относительно прямого магнитного потока,
• n₂ – частота вращения ротора, об/мин,
• s – скольжение асинхронного двигателя

Прямой и обратный вращающиеся магнитные потоки вместо пульсирующего магнитного потока

Магнитный поток Ф_обр вращается встречно ротору, частота вращения ротора n₂ относительно этого потока отрицательна, а скольжение ротора относительно Ф_обр

,

• где s_обр – скольжение ротора относительно обратного магнитного потока

Запустить

Остановить

Вращающееся магнитное поле пронизывающее ротор

Ток индуцируемый в роторе переменным магнитным полем

Согласно закону электромагнитной индукции прямой Ф_пр и обратный Ф_обр магнитные потоки, создаваемые обмоткой статора, наводят в обмотке ротора ЭДС, которые соответственно создают в короткозамкнутом роторе токи I_2пр и I_2обр. При этом частота тока в роторе пропорциональна скольжению, следовательно:

,

• где f_2пр – частота тока I_2пр наводимого прямым магнитным потоком, Гц

,

• где f_2обр – частота тока I_2обр наводимого обратным магнитным потоком, Гц

Таким образом, при вращающемся роторе, электрический ток I_2обр, наводимый обратным магнитным полем в обмотке ротора, имеет частоту f_2обр, намного превышающую частоту f_2пр тока ротора I_2пр, наведенного прямым полем.

Пример: для однофазного асинхронного двигателя, работающего от сети с частотой f₁ = 50 Гц при n₁ = 1500 и n₂ = 1440 об/мин,

скольжение ротора относительно прямого магнитного потока s_пр = 0,04;
частота тока наводимого прямым магнитным потоком f_2пр = 2 Гц;
скольжение ротора относительно обратного магнитного потока s_обр = 1,96;
частота тока наводимого обратным магнитным потоком f_2обр = 98 Гц

Согласно закону Ампера, в результате взаимодействия электрического тока I_2пр с магнитным полем Ф_пр возникает вращающий момент

,

• где M_пр – магнитный момент создаваемый прямым магнитным потоком, Н∙м,
• с_M — постоянный коэффициент, определяемый конструкцией двигателя

Электрический ток I_2обр, взаимодействуя с магнитным полем Ф_обр, создает тормозящий момент М_обр, направленный против вращения ротора, то есть встречно моменту М_пр:

,

• где M_обр – магнитный момент создаваемый обратным магнитным потоком, Н∙м

Результирующий вращающий момент, действующий на ротор однофазного асинхронного двигателя,

,

Справка: В следствие того, что во вращающемся роторе прямым и обратным магнитным полем будет наводиться ток разной частоты, моменты сил действующие на ротор в разных направлениях будут не равны. Поэтому ротор будет продолжать вращаться в пульсирующем магнитном поле в том направлении в котором он имел начальное вращение.

Тормозящее действие обратного поля

При работе однофазного двигателя в пределах номинальной нагрузки, то есть при небольших значениях скольжения s = s_пр, крутящий момент создается в основном за счет момента М_пр. Тормозящее действие момента обратного поля М_обр — незначительно. Это связано с тем, что частота f_2обр много больше частоты f_2пр, следовательно, индуктивное сопротивление рассеяния обмотки ротора х_2обр = x₂s_обр току I_2обр намного больше его активного сопротивления. Поэтому ток I_2обр, имеющий большую индуктивную составляющую, оказывает сильное размагничивающее действие на обратный магнитный поток Ф_обр, значительно ослабляя его.

,

• где r₂ — активное сопротивление стержней ротора, Ом,
• x_2обр — реактивное сопротивление стержней ротора, Ом.

Если учесть, что коэффициент мощности невелик, то станет, ясно, почему М_обр в режиме нагрузки двигателя не оказывает значительного тормозящего действия на ротор однофазного двигателя.

С помощью одной фазы нельзя запустить ротор

Ротор имеющий начальное вращение будет продолжать вращаться в поле создаваемом однофазным статором

Действие пульсирующего поля на неподвижный ротор

При неподвижном роторе (n₂ = 0) скольжение s_пр = s_обр = 1 и М_пр = М_обр, поэтому начальный пусковой момент однофазного асинхронного двигателя М_п = 0. Для создания пускового момента необходимо привести ротор во вращение в ту или иную сторону. Тогда s ≠ 1, нарушается равенство моментов М_пр и М_обр и результирующий электромагнитный момент приобретает некоторое значение .

Пуск однофазного двигателя. Как создать начальное вращение?

Одним из способов создания пускового момента в однофазном асинхронном двигателе, является расположение вспомогательной (пусковой) обмотки B, смещенной в пространстве относительно главной (рабочей) обмотки A на угол 90 электрических градусов. Чтобы обмотки статора создавали вращающееся магнитное поле токи I_A и I_B в обмотках должны быть сдвинуты по фазе относительно друг друга. Для получения фазового сдвига между токами I_A и I_B в цепь вспомогательной (пусковой) обмотки В включают фазосмещающий элемент, в качестве которого используют активное сопротивление (резистор), индуктивность (дроссель) или емкость (конденсатор) [1].

После того как ротор двигателя разгонится до частоты вращения, близкой к установившейся, пусковую обмотку В отключают. Отключение вспомогательной обмотки происходит либо автоматически с помощью центробежного выключателя, реле времени, токового или дифференциального реле, или же вручную с помощью кнопки.

Таким образом, во время пуска двигатель работает как двухфазный, а по окончании пуска — как однофазный.

Подключение однофазного двигателя

С пусковым сопротивлением

Двигатель с расщепленной фазой — однофазный асинхронный двигатель, имеющий на статоре вспомогательную первичную обмотку, смещенную относительно основной, и короткозамкнутый ротор [2].

Однофазный асинхронный двигатель с пусковым сопротивлением — двигатель с расщепленной фазой, у которого цепь вспомогательной обмотки отличается повышенным активным сопротивлением.

Омический сдвиг фаз, биффилярный способ намотки пусковой обмотки

Разное сопротивление и индуктивность обмоток

Для запуска однофазного двигателя можно использовать пусковой резистор, который последовательно подключается к пусковой обмотки. В этом случае можно добиться сдвига фаз в 30° между токами главной и вспомогательной обмотки, которого вполне достаточно для пуска двигателя. В двигателе с пусковым сопротивлением разность фаз объясняется разным комплексным сопротивлением цепей.

Также сдвиг фаз можно создать за счет использования пусковой обмотки с меньшей индуктивностью и более высоким сопротивлением. Для этого пусковая обмотка делается с меньшим количеством витков и с использованием более тонкого провода чем в главной обмотке.

Отечественной промышленностью изготавливается серия однофазных асинхронных электродвигателей с активным сопротивлением в качестве фазосдвигающего элемента серии АОЛБ мощностью от 18 до 600 Вт при синхронной частоте вращения 3000 и 1500 об/мин, предназначенных для включения в сеть напряжением 127, 220 или 380 В, частотой 50 Гц.

С конденсаторным пуском

Двигатель с конденсаторным пуском — двигатель с расщепленной фазой, у которого цепь вспомогательной обмотки с конденсатором включается только на время пуска.

Ёмкостной сдвиг фаз с пусковым конденсатором

Чтобы достичь максимального пускового момента требуется создать круговое вращающееся магнитное поле, для этого требуется чтобы токи в главной и вспомогательной обмотках были сдвинуты друг относительно друга на 90°. Использование в качестве фазосдвигающего элемента резистора или дросселя не позволяет обеспечить требуемый сдвиг фаз. Лишь включение конденсатора определенной емкости позволяет обеспечить фазовый сдвиг 90°.

Среди фазосдвигающих элементов, только конденсатор позволяет добиться наилучших пусковых свойств однофазного асинхронного электродвигателя.

Двигатели в цепь которых постоянно включен конденсатор используют для работы две фазы и называются — конденсаторными. Принцип действия этих двигателей основан на использовании вращающегося магнитного поля.

Двигатель с экранированными полюсами — двигатель с расщепленной фазой, у которого вспомогательная обмотка короткозамкнута.

Статор однофазного асинхронного двигателя с экранированными полюсами обычно имеет явно выраженные полюса. На явно выраженных полюсах статора намотаны катушки однофазной обмотки возбуждения. Каждый полюс статора разделен на две неравные части аксиальным пазом. Меньшую часть полюса охватывает короткозамкнутый виток. Ротор однофазного двигателя с экранированными полюсами — короткозамкнутый в виде «беличьей» клетки.

При включении однофазной обмотки статора в сеть в магнитопроводе двигателя создается пульсирующий магнитный поток. Одна часть которого проходит по неэкранированной Ф’, а другая Ф» — по экранированной части полюса. Поток Ф» наводит в короткозамкнутом витке ЭДС E_k, в результате чего возникает ток I_k отстающий от E_k по фазе из-за индуктивности витка. Ток I_k создает магнитный поток Ф_k, направленный встречно Ф», создавая результирующий поток в экранированной части полюса Ф_э=Ф»+Ф_k. Таким образом, в двигателе потоки экранированной и неэкранированной частей полюса сдвинуты во времени на некоторый угол.

Пространственный и временной углы сдвига между потоками Ф_э и Ф’ создают условия для возникновения в двигателе вращающегося эллиптического магнитного поля, так как Ф_э ≠ Ф’.

Пусковые и рабочие свойства рассматриваемого двигателя невысоки. КПД намного ниже, чем у конденсаторных двигателей такой же мощности, что связано со значительными электрическими потерями в короткозамкнутом витке.

Статор такого однофазного двигателя выполняется с ярко выраженными полюсами на не симметричном шихтованном сердечнике. Ротор — короткозамкнутый типа «беличья клетка».

Данный электродвигатель для работы не требует использования фазосдвигающих элементов. Недостатком данного двигателя является низкий КПД.

Основные параметры электродвигателя

Общие параметры для всех электродвигателей

• Момент электродвигателя
• Мощность электродвигателя
• Коэффициент полезного действия
• Номинальная частота вращения

• Момент инерции ротора
• Номинальное напряжение
• Электрическая постоянная времени

Библиографический список

• М. М.Кацман. Электрические машины и электропривод автоматических устройств: Учебник для электротехнических специальностей техникумов.- М.: Высш. шк., 1987.
• ГОСТ 27471-87 Машины электрические вращающиеся. Термины и определения.

Как проверить обмотку электродвигателя мультиметром

Электродвигатели сопровождают конструкции разных устройств и оборудования. Если оно дало сбой, возможно, причина именно в поломке мотора, который является сердцем всей системы. Иногда убедиться в этом можно, просто взглянув на движок. Если же явных видимых повреждений нет, скорее всего, внутри оборвана цепь или случилось короткое замыкание. Обнаружить проблему можно с помощью тестера. Мы расскажем вам, как проверить обмотку электродвигателя мультиметром на исправность.

Contents

• 1 Правила безопасности
• 2 Общая инструкция, как проверить двигатель мультиметром
  • 2.1 Проверяем обрыв
  • 2.2 Тестируем на замыкание между витками
  • 2. 3 Проверяем на короткое замыкание
• 3 Проверка асинхронных движков
• 4 Проверка коллекторных движков
  • 4.1 Вопрос — ответ

Правила безопасности

Перед проверкой движка убедитесь в исправности вилки и шнура всего прибора. Если в устройство поступает электроток, контрольная лампочка будет светиться. Если с подачей тока все в порядке, приступаем к проверке мотора, который сначала нужно демонтировать из корпуса агрегата. Выполнять эту операцию можно только при его полном обесточивании!

Не лишним будет проверить исправность мультиметра. Чаще всего уменьшается заряд батареек, из-за чего показания могут быть неточными.

Общая инструкция, как проверить двигатель мультиметром

Не все движки можно протестировать мультиметром. К примеру, сложно проверять электродвижки постоянного тока, потому что их обмотка с нулевым сопротивлением. Для исследования применяется такой способ: одновременно проверяются значения с вольтметра, амперметра и вычисляются результаты по закону Ома.

Так нужно протестировать все сопротивления якорных обмоток, измеряя показания между коллекторными пластинами. Различия в значениях указывают на неисправность. Отличия между соседними коллекторными пластинами в исправном механизме составляют максимум 10%. Только если имеется уравнительная обмотка, эта цифра может подняться до 30% в норме.

Электромашины переменного тока делятся на синхронные, асинхронные (например, трехфазные) и коллекторные. Их можно протестировать обычным измерителем. Советуем прочитать статью о правильном использовании мультиметра.

Итак, узнаем, как прозванивать двигатель мультиметром.

Проверяем обрыв

Если произошел обрыв одной фазы в обмотке, которая соединена “звездочкой”, в ней не будет тока, а в иных фазах его значение завышенное. В такой ситуации мотор не функционирует. Ещё может произойти обрыв параллельной фазной ветви, из-за чего перегревается исправная ветвь.

При обрыве одной обмоточной фазы (меж двух проводников), которая соединена “треугольником”, в других проводниках будет намного меньше тока по сравнению с третьим. Обрыв роторной обмотки приводит к снижению оборотов движка, появляется вибрация, гудение.

Мультиметром важно прозвонить каждую обмотку, прозвания её и тестируя сопротивление. Несколько общих моментов, как прозвонить электродвигатель мультиметром:

1. Если мотор функционирует от 220 В, важно прозвонить рабочую или пусковую обмотки. Показания последней должны быть больше первой в полтора раза.
2. В движках, которые работают от 380 В, подключаемых “треугольничком” или “звездочкой”, схема разбирается и отдельно проверяются все обмотки. Омы должны быть практически равные (отличия максимум 5%). Если произошел обрыв, тестер покажет слишком большие Омы, то есть бесконечное сопротивление.

Кроме того, можно использовать режим прозвонки на мультиметре, благодаря чему проверка осуществляется быстрее, потому что при обрыве нет звука, а он указывает на исправность обмотки.

Тестируем на замыкание между витками

Такое замыкание вызывает гудение мотора, который становится менее мощным. Для его выявления лучше использовать мультиметр, дающий самую малую погрешность.

Всё, что нужно сделать для измерений, — подключить наконечники щупов тестера к кончикам различных витков и проверить, есть ли контакт при прозвонке или в режиме тестирования сопротивления. Отличие больше 10% говорит о возможности замыкания.

Проверяем на короткое замыкание

Проверка электродвигателя мультиметром осуществляется так:

1. Выбрать на измерителе максимальный диапазон сопротивления.
2. Соединить щупы между собой, чтобы убедиться в работоспособности тестера.
3. Один наконечник соединить с корпусом движка.
4. Другой наконечник по очереди присоединить к выводам всех фаз.

Работоспособный мотор показывает высокие значения на мультиметре, это могут быть сотни и тысячи МОм (мегаомы).

Ещё удобнее прозванивать корпус. Для этого нужно сделать всё то же самое, но в режиме прозвона. Если слышите звук, значит, обмоточная изоляция нарушена и произошло замыкание.

Теперь немного подробнее поговорим о том, как мультиметром прозвонить моторчики разных видов.

Проверка асинхронных движков

Именно асинхронные движки чаще всего эксплуатируются в бытовых агрегатах, которые функционируют от 220 В. После того, как вынули мотор из оборудования, нужно замерить сопротивление между моторными выводами:

1. Выбрать функцию измерения сопротивления и диапазон до 100 Ом.
2. Соединить наконечники с выводами подключаемой обмотки. Между средним и крайним в норме значение 30-50 Ом, между средним и другим крайним 15-20.

Также важно проверить утечку тока:

1. Выбрать функцию измерения сопротивления с диапазоном 2000 кОм.
2. По очереди соединять каждую клемму с корпусом движка.
3. На дисплее не должно быть значений. Если вы используете аналоговый мультиметр, стрелка не отклоняется.

Если выявляются проблемы, придется разбирать устройство, чтобы провести более тщательные исследования. Часто возникает межвитковое замыкание. Для их выявления выбирается диапазон 100 Ом, после чего прозванивается каждый контур статора. Сильное отклонение одного показания от другого говорит о замыкании обмотки.

Видео о том, как прозвонить двигатель мультиметром:

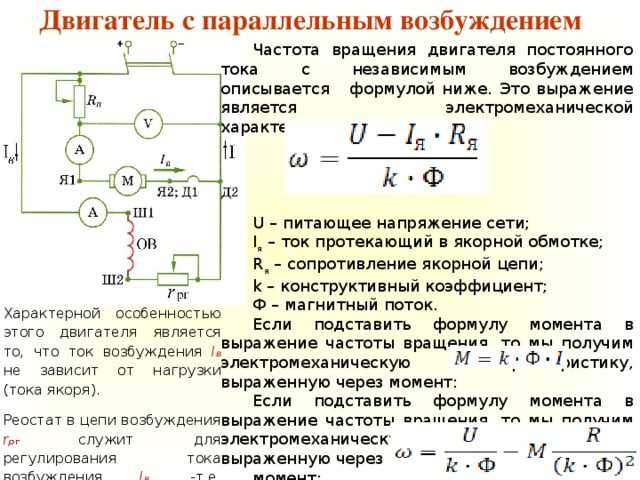

Проверка коллекторных движков

Такие моторы применяют в цепи постоянного тока. Перед тем, как прозванивать электродвигатель мультиметром, лучше всего полностью разобрать мотор.

На мультиметре выбирается функция измерения сопротивления с диапазоном 200 Ом. Обычно статор движка данного типа имеет две независимые обмотки, их и нужно протестировать.

Какой показатель считается нормальным, написано в технической документации к двигателю, но на исправность указывает невысокое сопротивление. Если движок очень мощный, сопротивление статора будет совсем маленьким. В моторах с обычной мощностью сопротивление обмотки может быть в пределах 5-30 Ом. Для прозвонки необходимо наконечниками щупов мультиметра дотронуться до выводов обмоток. Если хотя бы в одном контуре нет сопротивления, использовать устройство не нужно.

У ротора коллекторного движка много обмоток, но тестировать якорь легко. Проверка мультиметром двигателя коллекторного типа:

1. Выбрать функцию измерения сопротивления и диапазон в 200 Ом.
2. Поместить наконечники щупов на коллекторе так, чтобы они были как можно дальше друг от друга.
3. Если на дисплее тестера показываются какие-то цифры, без снятия щупов нужно немного провернуть ротор, чтобы другая обмотка соединилась с щупами.
4. Если показания почти равные, с якорем всё в порядке.

Также полезно проверить устройство на утечку электротока.

Подробное видео о том, как проверить мультиметром моторчик коллекторный:

Теперь вы знаете, как проверить обмотку электродвигателя мультиметром и сможете тестировать разное оборудование. Даже если вы захотите узнать, как прозвонить мультиметром насос, вам будет полезна эта статья, ведь у бензонасосов тоже есть электромотор. Также вы сможете проверить движок домашней стиральной машины. Словом, умея пользоваться тестером, можно “дружить” с самым разным оборудованием.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить электродвигатель цифровым мультиметром?

Имя: Максим

Ответ: Перед проверкой движка убедитесь в исправности вилки и шнура всего прибора. Если с подачей тока все в порядке, мотор нужно демонтировать из корпуса агрегата. Выполнять эту операцию можно только при его полном обесточивании. Затем можно приступать к проверке асинхронного или коллекторного мотора.



Вопрос: Как проверить электродвигатель на обрыв мультиметром?

Имя: Алексей

Ответ: Если мотор функционирует от 220 В, важно прозвонить рабочую или пусковую обмотки. Показания последней должны быть больше первой в полтора раза. В движках 380 В, подключаемых “треугольничком” или “звездочкой”, схема разбирается и отдельно проверяются все обмотки.



Вопрос: Как проверить асинхронный электродвигатель на исправность мультиметром?

Имя: Даниил

Ответ: Чтобы замерить сопротивление между моторными выводами, нужно выбрать функцию измерения сопротивления и диапазон до 100 Ом. Затем соединить наконечники с выводами подключаемой обмотки. Между средним и крайним в норме значение 30-50 Ом, между средним и другим крайним 15-20.



Вопрос: Как проверить моторчик на короткое замыкание мультиметром?

Имя: Тагир

Ответ: Выбрать на измерителе максимальный диапазон сопротивления. Один наконечник от мультиметра соединить с корпусом движка. Другой по очереди присоединить к выводам всех фаз. Ещё можно прозвонить корпус.



Вопрос: Как проверить коллекторный двигатель мультиметром?

Имя: Егор

Ответ: На мультиметре выбирается функция измерения сопротивления с диапазоном 200 Ом. Обычно статор движка данного типа имеет две независимые обмотки, их и нужно протестировать. У ротора коллекторного движка много обмоток, но тестировать якорь не сложно.



Как проверить обмотки 101

Обмотки двигателя представляют собой токопроводящие провода, намотанные на магнитный сердечник; они обеспечивают путь для протекания тока, чтобы затем создать магнитное поле для вращения ротора. Как и любая другая часть двигателя, обмотка может выйти из строя. Когда обмотки двигателя выходят из строя, очень редко выходят из строя сами проводники, скорее выходит из строя полимерное покрытие (изоляция), окружающее проводники. Полимерный материал является органическим по своему химическому составу и подвержен изменениям в результате старения, карбонизации, нагревания или других неблагоприятных условий, вызывающих изменение химического состава полимерного материала. Эти изменения невозможно обнаружить визуально или даже с помощью традиционных электрических контрольно-измерительных приборов, таких как омметры или мегомметры.

Внезапный выход из строя любой части двигателя приведет к потере производительности, увеличению затрат на техническое обслуживание, потерям или повреждению капитала и, возможно, к травмам. Поскольку большинство повреждений изоляции происходит с течением времени, технология MCA обеспечивает измерения, необходимые для выявления этих небольших изменений, определяющих состояние системы изоляции обмоток. Знание того, как проверить ваши обмотки, позволит вашей команде действовать упреждающе и предпринимать соответствующие действия, чтобы предотвратить нежелательный отказ двигателя .

Как проверить изоляцию заземления

Замыкание на землю или короткое замыкание на землю происходит, когда значение сопротивления изоляции заземления уменьшается и позволяет току течь на землю или открытую часть машины. Это создает проблему безопасности, поскольку обеспечивает путь для подачи напряжения питания от обмотки к раме или другим открытым частям машины. Для проверки состояния заземления изоляции стены производят замеры от выводов обмотки Т1, Т2, Т3 до земли.

Наилучшие методы проверки извилистого пути к земле. Этот тест обеспечивает подачу постоянного напряжения на обмотку двигателя и измеряет, какой ток протекает через изоляцию на землю:

1) Проверьте двигатель в обесточенном состоянии с помощью исправно работающего вольтметра.

2) Заземлите оба измерительных провода прибора и убедитесь в надежном соединении провода прибора с землей. Измерьте сопротивление изоляции относительно земли (IRG). Это значение должно быть 0 МОм. Если отображается какое-либо значение, отличное от 0, повторно подключите измерительные провода к земле и повторите проверку, пока не будет получено показание 0.

3) Отсоедините один из тестовых проводов от земли и подключите к каждому из проводов двигателя. Затем измерьте значение сопротивления изоляции каждого провода относительно земли и убедитесь, что значение превышает рекомендуемое минимальное значение для напряжения питания двигателей.

NEMA, IEC, IEEE, NFPA предоставляют различные таблицы и рекомендации по рекомендуемым значениям испытательного напряжения и минимальной изоляции относительно земли в зависимости от напряжения питания двигателей. Этот тест выявляет любые слабые места в системе изоляции грунтовых стен. Коэффициент рассеяния и измерение емкости относительно земли обеспечивают дополнительную индикацию общего состояния изоляции. Процедура тестирования для этих тестов одинакова, но вместо приложения постоянного напряжения подается сигнал переменного тока, чтобы обеспечить лучшую индикацию общего состояния изоляции заземления.

Как проверить обмотки на наличие проблем с подключением, обрыва или короткого замыкания

Проблемы с подключением:  Проблемы с подключением создают дисбаланс токов между фазами в трехфазном двигателе, что вызывает чрезмерный нагрев и преждевременный выход из строя изоляции.

Размыкание : Размыкание происходит при обрыве или разделении проводника или проводников. Это может помешать запуску двигателя или заставить его работать в «однофазном» режиме, что приводит к избыточному току, перегреву двигателя и преждевременному выходу из строя.

Короткие замыкания: Короткие замыкания возникают, когда изоляция, окружающая проводники обмотки, выходит из строя между проводниками. Это позволяет току течь между проводниками (короткими), а не через проводники. Это создает нагрев в месте повреждения, что приводит к дальнейшему ухудшению изоляции между проводниками и в конечном итоге приводит к выходу из строя.

Проверка обмоток на наличие неисправностей требует выполнения серии измерений переменного и постоянного тока между выводами двигателя и сравнения измеренных значений, если измерения сбалансированы, обмотка в порядке, если они несимметричны, указываются неисправности.

Рекомендуемые измерения:

1) сопротивление

2) Индуктивность

3) Импеданс

4) Фазовый угол

5) Текущая частота.

от Т1 до Т3

от Т2 до Т3

от Т1 до Т2

Значение должно быть в пределах от 0,3 до 2 Ом. Если это 0, есть короткое замыкание. Если оно больше 2 Ом или бесконечно, есть обрыв. Вы также можете высушить разъем и повторно протестировать его, чтобы получить более точные результаты. Проверьте вставки на следы прогара и тросы на износ.

Несбалансированность сопротивлений указывает на проблемы с подключением. Если эти значения отклоняются от среднего значения более чем на 5%, это указывает на неплотное соединение, высокое сопротивление, коррозию или другие отложения на клеммах двигателя. Очистите провода двигателя и повторите проверку.

Обрывы обозначаются бесконечным значением сопротивления или импеданса.

Если фазовый угол или текущие частотные характеристики отличаются от среднего более чем на 2 единицы, это может указывать на короткое замыкание обмотки. На эти значения может повлиять положение ротора с короткозамкнутым ротором во время испытаний. Если импеданс и индуктивность не сбалансированы более чем на 3% от среднего значения, рекомендуется повернуть вал приблизительно на 30 градусов и провести повторную проверку. Если дисбаланс следует за положением ротора, дисбаланс может быть результатом положения ротора. Если дисбаланс остается прежним, это указывает на неисправность статора.

Традиционные приборы для проверки двигателей не могут эффективно тестировать или проверять обмотки двигателя

Традиционными приборами, используемыми для проверки двигателей, являются мегомметр, омметр или иногда мультиметр. Это связано с наличием этих инструментов на большинстве заводов. Мегаомметр используется для проверки безопасности электрического оборудования или систем, а мультиметр используется для выполнения большинства других электрических измерений. Однако ни один из этих инструментов сам по себе или в сочетании не дает информации, необходимой для правильной оценки состояния системы изоляции двигателя. Мегаомметр может выявить слабые места в изоляции заземления двигателя, но не позволяет определить общее состояние системы изоляции. Он также не дает информации о состоянии системы изоляции обмоток. Мультиметр выявит проблемы с соединением и обрывы в обмотках двигателя, но не предоставит информации об изоляции между обмотками.

Тестирование обмоток с анализом цепи двигателя (MCA™)

Анализ цепи двигателя (MCA™)  – это метод обесточивания, позволяющий тщательно оценить состояние двигателя путем проверки обмоток и других деталей. Он прост в использовании и быстро дает точные результаты. ALL-TEST PRO 7™, ALL-TEST PRO 34™ и другие продукты MCA™ можно использовать на любом двигателе для выявления потенциальных проблем и предотвращения дорогостоящего ремонта. MCA полностью проверяет систему изоляции обмоток двигателей и выявляет преждевременную деградацию системы изоляции обмоток, а также неисправности внутри двигателя, которые приводят к отказу. MCA также диагностирует слабые и неисправные соединения, когда тесты выполняются с контроллера мотора.

Запросить цену на оборудование для тестирования двигателей сегодня

Тестирование двигателей необходимо, поскольку они выходят из строя, и тестирование может выявить проблемы, которые предотвратят отказ. В ALL-TEST Pro у нас есть широкий выбор продуктов для тестирования двигателей, подходящих для многих отраслей промышленности. Мы работали с техниками из пищевой промышленности, небольших автомастерских, ремонтных мастерских и т.д. По сравнению с конкурентами наши машины являются самыми быстрыми и легкими, обеспечивая при этом ценные результаты без необходимости дополнительной интерпретации данных.

Получить предложение

Запросите предложение на нашем веб-сайте сегодня, чтобы получить информацию о ценах на наши продукты для тестирования двигателей. Для получения дополнительной информации о том, как проверить ваши обмотки, , свяжитесь с нашей командой онлайн.

Получить предложение

Тухорс -моторный сопротивление намотке

TUHORS0006
			Линейное сопротивление (Ом)
	кВт	Вольт	БЛ-ИЛ	YL — КРАСНЫЙ	ЧЕРНЫЙ — КРАСНЫЙ	Соединение обмотки	Автоматический выключатель, используемый в сервисной панели
3 дюйма, однофазный, 3-проводной
3/4 л. с.	0,55	230	4,6	11,3	16	3-жильный	15
1 л.с.	0,75	230	3,7	8,3	12	3-жильный	15
4 дюйма, одна фаза, 230 В, 3 провода
1 л.с.	0,75	230	2,7	5. 1	7,8	3-жильный	15
1,5 л.с.	1,1	230	2,2	3,6	5,8	3-жильный	20
2HP — 2015 г. и ранее	1,5	230	1,5	3,7	4.1	3-жильный	25
2HP — 2016 и позже	1,5	230	1,5	2,6	4. 1	3-жильный	25
3HP — 2015 г. и ранее	2,2	230	1,1	2,7	3,8	3-жильный	30
3HP — 2016 и позже	2,2	230	1,1	2,1	3,3	3-жильный	30
5 л.с.	3,7	230	0,9	2,2	3. 1	3-жильный	50
4 дюйма, однофазный, 2-проводной
1HP	0,75	230	—	—	2,7	2-жильный	20
1,5 л.с.	1,1	230	—	—	2,1	2-жильный	25
4 дюйма, 3 фазы, 230 В
2HP	1,5	230	2,5	2,5	2,5	Дельта	20
3HP	2,2	230	1,5	1,5	1,5	Дельта	25
5,5 л. с.	4	230	0,9	0,9	0,9	Дельта	30
4 дюйма, 3 фазы, 460 В
3HP	2,2	460	6,1	6.1	6.1	Уай	15
5,5 л.с.	4	460	3,6	3,6	3,6	Уай	20
6 дюймов, 3 фазы, 230 В
10 л. с. с масляным охлаждением	7,5	230	0,5	0,5	0,5	Дельта	60
10 л.с. с водяным охлаждением	7,5	230	0,4	0,4	0,4	Дельта	60
20 л.с. с масляным охлаждением	15	230	0,2	0,2	0,2	2-треугольник	100
20 л. с. с водяным охлаждением	15	230	0,2	0,2	0,2	2-треугольник	100
6 дюймов, 3 фазы, 460 В
10 л.с. с масляным охлаждением	7,5	460	2	2	2	Уай	35
10 л.с. с водяным охлаждением	7,5	460	1,7	1,7	1,7	Уай	35
20 л. с. с масляным охлаждением	15	460	0,8	0,8	0,8	Дельта	60
20 л.с. с водяным охлаждением	15	460	0,8	0,8	0,8	Дельта	60
30 л.с. с масляным охлаждением	22	460	0,5	0,5	0,5	Дельта	80
30 л. с. с водяным охлаждением	22	460	0,6	0,6	0,6	Дельта	80
Солнечная
1000 Вт 110 В 4 дюйма	1	110	0,6	0,6	0,6	Дельта	Н/Д
500 Вт 48 В 3 дюйма	0,5	48	0,4	0,4	0,4	Дельта	Н/Д
210 Вт 36 В 3 дюйма	0,21	36	0,5	0,5	0,5	Дельта	Н/Д

Методы пуска трехфазных асинхронных двигателей

Асинхронный двигатель похож на многофазный трансформатор, вторичная обмотка которого замкнута накоротко. Таким образом, при нормальном напряжении питания, как и в трансформаторах, начальный ток, потребляемый первичной обмоткой, кратковременно очень велик. В отличие от двигателей постоянного тока большой ток при пуске обусловлен отсутствием противо-ЭДС. Если асинхронный двигатель включается напрямую от источника питания, он потребляет в 5–7 раз больше тока полной нагрузки и развивает крутящий момент, который всего в 1,5–2,5 раза превышает крутящий момент полной нагрузки. Этот большой пусковой ток вызывает большое падение напряжения в линии, что может повлиять на работу других устройств, подключенных к той же линии. Следовательно, не рекомендуется запускать асинхронные двигатели более высокой мощности (как правило, выше 25 кВт) непосредственно от сети.
Ниже описаны различные методы запуска асинхронных двигателей .

Пускатели прямого пуска (DOL)

Небольшие трехфазные асинхронные двигатели можно запускать напрямую от сети, что означает, что номинальная мощность напрямую подается на двигатель. Но, как упоминалось выше, здесь пусковой ток будет очень большим, обычно в 5-7 раз больше номинального тока. Пусковой крутящий момент, вероятно, будет в 1,5–2,5 раза больше крутящего момента при полной нагрузке. Асинхронные двигатели можно запускать непосредственно от сети с помощью пускателя DOL, который обычно состоит из контактора и защитного оборудования двигателя, такого как автоматический выключатель. Пускатель DOL состоит из контактора с катушкой, которым можно управлять с помощью кнопок пуска и останова. При нажатии кнопки пуска на контактор подается питание, и он одновременно замыкает все три фазы двигателя на фазы питания. Кнопка останова обесточивает контактор и отключает все три фазы, чтобы остановить двигатель.
Во избежание чрезмерного падения напряжения в линии питания из-за большого пускового тока для двигателей мощностью менее 5 кВт обычно используется пускатель DOL.

Пуск двигателей с короткозамкнутым ротором

Пусковой ток в двигателях с короткозамкнутым ротором регулируется путем подачи на статор пониженного напряжения. Эти методы иногда называют методами пониженного напряжения для пуска асинхронных двигателей с короткозамкнутым ротором . Для этого используются следующие методы:

1. С помощью первичных резисторов
2. Автотрансформатор
3. Переключатели звезда-треугольник

1. Использование первичных резисторов:

Очевидно, назначение первичных резисторов состоит в том, чтобы понизить некоторое напряжение и подать пониженное напряжение на статор. Учтите, пусковое напряжение снижено на 50%. Тогда по закону Ома (V=I/Z) пусковой ток также уменьшится на такой же процент. Из уравнения крутящего момента трехфазного асинхронного двигателя пусковой крутящий момент приблизительно пропорционален квадрату приложенного напряжения. Это означает, что если приложенное напряжение составляет 50 % от номинального значения, пусковой момент будет составлять только 25 % от его нормального значения напряжения. Этот метод обычно используется для плавный пуск малых асинхронных двигателей . Не рекомендуется использовать тип пуска с первичными резисторами для двигателей с высокими требованиями к пусковому моменту.
Резисторы обычно выбираются таким образом, чтобы к двигателю можно было приложить 70 % номинального напряжения. В момент пуска последовательно с обмоткой статора включается полное сопротивление, которое постепенно уменьшается по мере увеличения скорости двигателя. Когда двигатель достигает соответствующей скорости, сопротивления отключаются от цепи, а фазы статора напрямую подключаются к линиям питания.

2. Автотрансформаторы:

Автотрансформаторы также известны как автостартеры. Их можно использовать как для двигателей с короткозамкнутым ротором, соединенных звездой, так и с соединением треугольником. По сути, это трехфазный понижающий трансформатор с различными ответвлениями, которые позволяют пользователю запускать двигатель, скажем, при 50%, 65% или 80% сетевого напряжения. При автотрансформаторном пуске ток, потребляемый от линии питания, всегда меньше тока двигателя на величину, равную коэффициенту трансформации. Например, когда двигатель запускается при отводе 65 %, приложенное к двигателю напряжение будет составлять 65 % от линейного напряжения, а приложенный ток будет составлять 65 % от начального значения линейного напряжения, а линейный ток будет составлять 65 %. % от 65 % (т. е. 42 %) начального значения сетевого напряжения. Эта разница между линейным током и током двигателя обусловлена ​​действием трансформатора. Внутренние соединения автостартера показаны на рисунке. При пуске переключатель находится в положении «пуск», и на статор подается пониженное напряжение (которое выбирается отводом). Когда двигатель набирает соответствующую скорость, скажем, до 80% от его номинальной скорости, автотрансформатор автоматически отключается от цепи, когда переключатель переходит в положение «Работа».
Переключатель, переключающий соединение из положения пуска в положение работы, может быть воздушного прерывателя (малые двигатели) или масляного типа (большие двигатели). Предусмотрены также условия для отсутствия напряжения и перегрузки со схемами выдержки времени на автостартере.

3. Пускатель звезда-треугольник:

Этот метод используется в двигателях, которые предназначены для работы на статоре, соединенном треугольником. Двухпозиционный переключатель используется для соединения обмотки статора в звезду при запуске и в треугольник при работе на нормальной скорости. Когда обмотка статора соединена звездой, напряжение на каждой фазе двигателя будет уменьшено в 1/(кв. 3) по сравнению с обмоткой, соединенной треугольником. Пусковой крутящий момент будет в 1/3 раза больше, чем для обмотки, соединенной треугольником. Следовательно, пускатель звезда-треугольник эквивалентен автотрансформатору с коэффициентом 1/(кв. 3) или пониженным напряжением на 58%.

Пуск двигателей с контактными кольцами

Двигатели с контактными кольцами запускаются при полном сетевом напряжении, так как внешнее сопротивление можно легко добавить в цепь ротора с помощью контактных колец. Реостат, соединенный звездой, соединен последовательно с ротором через контактные кольца, как показано на рис. Введение сопротивления в ток ротора уменьшит пусковой ток в роторе (и, следовательно, в статоре). Кроме того, он улучшает коэффициент мощности и увеличивает крутящий момент. Подключенный реостат может быть ручным или автоматическим.
Поскольку введение дополнительного сопротивления в ротор улучшает пусковой момент, двигатели с контактными кольцами могут запускаться под нагрузкой.
Введенное внешнее сопротивление предназначено только для пуска и постепенно отключается по мере того, как двигатель набирает скорость.

Однофазные асинхронные двигатели | Двигатели переменного тока

Трехфазный двигатель может работать от однофазного источника питания. Однако он не запустится самостоятельно. Его можно запускать вручную в любом направлении, набирая скорость за несколько секунд. Он будет развивать только 2/3 номинальной мощности 3-φ, потому что одна обмотка не используется.



3-фазный двигатель работает от 1-фазной мощности, но не запускается



Одна катушка однофазного двигателя магнитное поле, а пульсирующее поле, достигающее максимальной интенсивности при 0° и 180° эл.



Однофазный статор создает невращающееся пульсирующее магнитное поле. вращения на 0° (рисунок выше-а) и 180° (рисунок д). Когда вектора поворачиваются на 90° и -90° они сокращаются на рисунке c.

При углах 45° и -45° (рис. b) они частично складываются по оси +x и компенсируются по оси y. Аналогичная ситуация существует на рисунке d. Сумма этих двух векторов представляет собой вектор, стационарный в пространстве, но меняющий полярность во времени. Таким образом, пусковой момент не создается.

Однако, если ротор вращается вперед со скоростью, немного меньшей синхронной скорости, он будет развивать максимальный крутящий момент при 10% скольжении по отношению к вектору прямого вращения. Меньший крутящий момент будет развиваться выше или ниже 10% скольжения.

Проскальзывание ротора составляет 200–10 % относительно вектора магнитного поля, вращающегося в противоположных направлениях. Небольшой крутящий момент (см. кривую крутящего момента в зависимости от скольжения), кроме двухчастотной пульсации, возникает из-за вращения вектора в противоположных направлениях. Таким образом, однофазная катушка будет развивать крутящий момент после запуска ротора.

Если ротор запускается в обратном направлении, он будет развивать такой же большой крутящий момент, когда он приближается к скорости обратного вращения вектора.

Однофазные асинхронные двигатели имеют медную или алюминиевую короткозамкнутую клетку, встроенную в цилиндр из стальных пластин, типичный для многофазных асинхронных двигателей.

Двигатель с постоянно разделенным конденсатором

Одним из способов решения проблемы однофазного двигателя является создание двухфазного двигателя, получающего двухфазное питание от однофазного. Для этого необходим двигатель с двумя обмотками, разнесенными на 90 ° электрических, питаемый двумя фазами тока, смещенными во времени на 90°. Это называется двигателем с постоянно разделенным конденсатором.



Асинхронный двигатель с постоянно разделенными конденсаторами



В этом типе двигателя наблюдается повышенная величина тока и сдвиг времени назад по мере того, как двигатель достигает скорости, с пульсациями крутящего момента на полной скорости. Решение состоит в том, чтобы конденсатор (сопротивление) был небольшим, чтобы минимизировать потери.

Потери меньше, чем у двигателя с расщепленными полюсами. Эта конфигурация двигателя хорошо работает до 1/4 лошадиных сил (200 Вт), хотя обычно применяется к двигателям меньшего размера. Направление двигателя легко изменить, включив конденсатор последовательно с другой обмоткой. Этот тип двигателя может быть адаптирован для использования в качестве серводвигателя, описанного в другом месте этой главы.



Однофазный асинхронный двигатель со встроенными обмотками статора



Однофазные асинхронные двигатели могут иметь катушки, встроенные в статор для двигателей большего размера. Тем не менее, меньшие размеры используют менее сложные для создания сосредоточенных обмоток с выступающими полюсами.

Асинхронный двигатель с пусковым конденсатором

На приведенном ниже рисунке для запуска однофазного асинхронного двигателя через вспомогательную обмотку можно использовать конденсатор большей емкости, если он отключается центробежным выключателем, как только двигатель набирает скорость. Кроме того, вспомогательная обмотка может состоять из гораздо большего количества витков более толстого провода, чем используется в двигателе с расщепленной фазой сопротивления, чтобы смягчить чрезмерное повышение температуры.

В результате больший пусковой момент доступен для тяжелых нагрузок, таких как компрессоры кондиционера. Эта конфигурация двигателя работает настолько хорошо, что доступна в размерах с несколькими лошадиными силами (несколько киловатт).



Асинхронный двигатель с пусковым конденсатором



Асинхронный двигатель с пусковым конденсатором

Вариант двигателя с пусковым конденсатором (рисунок ниже) предназначен для пуска двигателя с относительно большим пусковым конденсатором. крутящий момент, но оставьте конденсатор меньшего номинала после пуска, чтобы улучшить рабочие характеристики и не потреблять чрезмерный ток. Дополнительная сложность двигателя с конденсаторным приводом оправдана для двигателей большего размера.

Асинхронный двигатель с конденсаторным двигателем электролитические конденсаторы. Такие электролитические конденсаторы, рассчитанные на переменный ток, имеют настолько высокие потери, что их можно использовать только в повторно-кратковременном режиме (1 секунда включена, 60 секунд выключена), например при запуске двигателя.

Конденсатор для работы двигателя не должен быть электролитическим, а полимерным с меньшими потерями.

Сопротивление асинхронного двигателя с расщепленной фазой

Если во вспомогательной обмотке намного меньше витков, меньший провод расположен под углом 90 ° к основной обмотке, он может запускать однофазный асинхронный двигатель. При более низкой индуктивности и более высоком сопротивлении ток будет испытывать меньший фазовый сдвиг, чем основная обмотка.

Можно получить около 30 ° разности фаз. Эта катушка создает умеренный пусковой момент, который отключается центробежным выключателем на 3/4 синхронной скорости. Эта простая схема (без конденсатора) хорошо подходит для двигателей мощностью до 1/3 лошадиных сил (250 Вт), приводящих в движение легко запускаемые нагрузки.



Асинхронный двигатель с расщепленной фазой сопротивления



Этот двигатель имеет больший пусковой момент, чем двигатель с расщепленными полюсами (следующий раздел), но не настолько, как двухфазный двигатель, собранный из тех же деталей . Плотность тока во вспомогательной обмотке во время пуска настолько высока, что последующее быстрое повышение температуры исключает частые повторные пуски или медленные пусковые нагрузки.

Корректор коэффициента мощности Nola

Франк Нола из НАСА предложил корректор коэффициента мощности для повышения эффективности асинхронных двигателей переменного тока в середине 19-го века.70-е годы. Он основан на предположении, что асинхронные двигатели неэффективны при меньшей нагрузке, чем полная. Эта неэффективность коррелирует с низким коэффициентом мощности.

Коэффициент мощности меньше единицы из-за тока намагничивания, необходимого статору. Этот фиксированный ток составляет большую долю от общего тока двигателя по мере уменьшения нагрузки двигателя. При малой нагрузке полный ток намагничивания не требуется. Его можно уменьшить, уменьшив приложенное напряжение, улучшив коэффициент мощности и эффективность.

Корректор коэффициента мощности определяет коэффициент мощности и снижает напряжение двигателя, тем самым восстанавливая более высокий коэффициент мощности и уменьшая потери.

Поскольку однофазные двигатели примерно в 2-4 раза менее эффективны, чем трехфазные двигатели, для двигателей 1-φ существует потенциальная экономия энергии. Для полностью нагруженного двигателя нет экономии, поскольку требуется весь ток намагничивания статора.

Напряжение нельзя уменьшить. Но есть потенциальная экономия от менее чем полностью загруженного двигателя. Двигатель с номинальным напряжением 117 В переменного тока рассчитан на работу при напряжении от 127 до 104 В переменного тока. Это означает, что он не полностью загружен при работе от напряжения выше 104 В переменного тока, например, холодильник на 117 В переменного тока.

Регулятор коэффициента мощности может безопасно понизить напряжение сети до 104–110 В переменного тока. Чем выше начальное линейное напряжение, тем больше возможная экономия. Конечно, если энергетическая компания поставляет напряжение ближе к 110 В переменного тока, двигатель будет работать более эффективно без каких-либо дополнительных устройств.

Любой однофазный асинхронный двигатель, практически не работающий, с 25% FLC или менее, является кандидатом на PFC. Тем не менее, он должен работать большое количество часов в год. И чем больше времени он простаивает, как в лесопильном станке, пробивном прессе или конвейере, тем больше вероятность того, что контроллер окупится за несколько лет эксплуатации.

Платить за него должно быть в три раза легче, чем за более эффективный 3-φ-двигатель. Стоимость PFC не может быть возмещена для двигателя, работающего всего несколько часов в день.



Резюме: Однофазные асинхронные двигатели

• Однофазные асинхронные двигатели не запускаются самостоятельно без вспомогательной обмотки статора, приводимой в действие противофазным током около 90 ° . После запуска вспомогательная обмотка не является обязательной.
• Вспомогательная обмотка двигателя с постоянно разделенным конденсатором   имеет последовательно включенный конденсатор во время запуска и работы.
• Асинхронный двигатель с конденсаторным пуском имеет только конденсатор, включенный последовательно с вспомогательной обмоткой во время пуска.
• Двигатель с питанием от конденсатора обычно имеет большой неполяризованный электролитический конденсатор, включенный последовательно со вспомогательной обмоткой для запуска, а затем меньший неэлектролитический конденсатор во время работы.
• Вспомогательная обмотка двигателя с расщепленной фазой сопротивления создает разность фаз по сравнению с основной обмоткой во время пуска из-за разницы сопротивлений.

СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:

• Рабочий лист по теории двигателей переменного тока

Реле

— Где находится сопротивление в цепи стартера?

Спросил 4 года, 11 месяцев назад

Изменено 1 год, 2 месяца назад

Просмотрено 5к раз

\$\начало группы\$

В автомобиле или мотоцикле стартер включается реле. Катушка реле переключается ключом или маленькой кнопкой. Все это 12-вольтовая система постоянного тока.

Правильно ли думать, что катушка реле имеет очень большое сопротивление, а стартер — очень низкое сопротивление?

Пытаюсь построить свою (пока несуществующую) электронную интуицию. Я знаю, что через стартер и его большие провода должно проходить гораздо больше ампер, чем через кнопку стартера и его тонкие провода. Я изо всех сил пытаюсь понять (как глубоко внутри меня), почему усилители не работают волей-неволей через кнопку стартера, как только она закрывается, а не через двигатель, который выполняет большую работу. Катушка в реле имеет большое сопротивление, чтобы снизить силу тока, или есть лучший способ понять, что происходит?

• реле
• постоянный ток
• сопротивление

\$\конечная группа\$

\$\начало группы\$

Вы правы.

Катушка в реле имеет много витков тонкого провода и, как таковая, имеет более высокое сопротивление и потребляет гораздо меньше тока, чем двигатель, который имеет несколько витков толстого провода с низким сопротивлением.

Реле используется для того, чтобы переключатель был меньше и не сгорал из-за искрения. А ТАКЖЕ вам не нужно прокладывать 1/4-дюймовые кабели до самого рулевого колеса.

Однако ток, потребляемый двигателем, падает по мере набора скорости. Хотя начальный пусковой ток очень большой. Поскольку стартеры действительно включаются только на короткую секунду или три, они почти всегда работают в режиме запуска. (каламбур)

\$\конечная группа\$

5

\$\начало группы\$

Электрическая цепь, которая питает реле, отличается от той же электрической цепи, которая питает стартер. Реле стартера замыкает контакты, замыкающие цепь, которая подает электричество на соленоид стартера. Соленоид стартера — это большое реле, которое замыкает контакты, подающие электроэнергию на стартер. Итак, это маленькое реле, которое возбуждает большее реле (соленоид стартера), у которого есть контакты, которые подключают электроэнергию к стартеру. Электрическое сопротивление (Ом) находится в медных обмотках стартера. Общее сопротивление (Ом) обмоток обычно не превышает 0,1 Ом.

\$\конечная группа\$

\$\начало группы\$

Я могу подтвердить, что все, что говорит Сноу, верно. В настоящее время я работаю над проблемой отсутствия запуска на Kenworth T880 2015 года с Cummins X15 и автоматической коробкой передач Eaton Ultrashift. Проблема возникла, когда начал бы заводиться, но остановился бы через 1/4 секунды. У меня не было с собой нагрузочного тестера, я проводил тесты Vdrop по всей стартовой системе. Полное напряжение 12 В в цепи питания стартера, аккумуляторов и генератора. На приборной панели было указано 10 В с постоянно включенным предупреждением об отключении по низкому напряжению. Отключил аккумуляторы на 30 минут и они держат полные 12в, внутренних сбоев нет. Проверил сигнал стартера, работает нормально. Проверено сопротивление стартера и стрелы более 90 кОм. Перекрестная ссылка сопротивления с совершенно новым стартером с полки и сопротивлением двигателя составляет 0,1 Ом. Высокое сопротивление не позволяло стартеру потреблять достаточную мощность, чтобы провернуть двигатель в течение такта сжатия, что приводило к неполному запуску и внезапной остановке. Заменил стартер, почистил аккумулятор и клеммы стартера, все проблемы устранены. Любой стартер не должен иметь сопротивления, намного превышающего 0,3 Ом, и вы, вероятно, начнете замечать проблемы.

\$\конечная группа\$

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Keep Your Starter Crankin’ — Lares Corporation

Статья Фрэнка Пеннипакера из журнала Skinned Knuckles Magazine





 Есть ли у вашего стартера необходимую мощность?



Когда вы нажимаете кнопку стартера, нажимаете кнопку стартера или поворачиваете ключ, вы ожидаете услышать энергичное ура-ра-ра-ра, после чего двигатель запускается. Иногда реакция очень вялая раааааааааааааааааааааааааааааа или ничего, кроме щелчка, и вы знаете, что стартер работает не так, как вы ожидаете, и вам нужно это исправить.

На создание этой статьи меня вдохновили дискуссии о проблемах с запуском на нескольких онлайн-форумах различных автомобильных клубов. Часто ни лица, задающие вопросы, ни лица, дающие ответы, точно не понимают, какое напряжение и ток необходимы для питания стартера. В этой статье объясняется, что нужно сделать, чтобы убедиться, что стартер получает электроэнергию, необходимую для выработки механической мощности, необходимой для запуска двигателя.

Следует помнить о нескольких важных моментах. Во-первых, стартер — это электродвигатель, который преобразует электроэнергию от аккумулятора в механическую энергию, которая запускает двигатель. Во-вторых, стартер должен иметь достаточную электрическую мощность, чтобы генерировать необходимую механическую мощность. И в-третьих, для запуска двигателя требуется много энергии; требуемый ток исчисляется сотнями ампер. Теперь к деталям.

Основы электротехники

Вам необходимо знать некоторые основы электротехники, чтобы понять, как работает система запуска.

В цепи постоянного тока (DC) есть три величины: ток, напряжение и сопротивление.

Ток — это скорость потока электричества, измеряемая в амперах, обычно называемых амперами. Напряжение, измеряемое в вольтах, представляет собой электрическое давление, которое заставляет течь ток. Сопротивление, измеряемое в омах, — это то, что ограничивает ток, электрический эквивалент трения.

Закон Ома определяет соотношение между током (I), напряжением (V) и сопротивлением (R). Есть три формы закона Ома. Три формы эквивалентны, и любую из трех форм можно получить из любой другой с помощью алгебры. Все три формы приведены здесь для удобства.

1. I = V/R Ток в амперах равен напряжению в вольтах, деленному на сопротивление в омах.
2. R = V/I Сопротивление равно напряжению, деленному на ток
3. В = R * I Напряжение равно сопротивлению, умноженному на ток

Если вам известны две величины, вы можете вычислить третью, используя закон Ома.

На рис. 1 показана простая схема. Здесь батарея обеспечивает 6 вольт, которые перемещают cutTent через сопротивление 0,02 Ом. Ток составляет 6 вольт, деленное на 0,02 Ом или 300 ампер.



Энергия и мощность

Энергия — это способность выполнять работу или выделять тепло. Энергия может иметь множество форм. Одной из форм является механическая энергия, способность перемещать объект против силы, противодействующей этому движению, или электрическая энергия, способность перемещать электричество по цепи, преодолевая электрическое сопротивление этой цепи.

Мощность — это скорость потока энергии, и каждая форма энергии имеет соответствующую форму мощности. Единицей механической мощности является лошадиная сила, которая представляет собой мощность, необходимую для перемещения объекта на 550 футов в секунду при сопротивлении в 1 фунт. Единицей электрической мощности является ватт, то есть мощность, необходимая для перемещения 1 ампера при напряжении 1 вольт.

Механическая энергия может быть преобразована в электрическую с помощью генератора или генератора переменного тока. Электрическая энергия может быть преобразована в механическую энергию с помощью электродвигателя. Если бы преобразование можно было выполнить со 100% эффективностью, 746 ватт преобразовались бы в 1 лошадиную силу или 1 лошадиная сила преобразовалась бы в 746 ватт. Преобразование не может быть выполнено со 100 % эффективностью, потому что часть электроэнергии теряется при перемещении электричества по электрическим проводникам генератора или двигателя, а часть механической энергии теряется при преодолении трения. Потерянная мощность становится теплом.

Для расчета электрической мощности:

P=V * I Мощность (в ваттах) равна напряжению (в вольтах) и току (в амперах)

В схеме на рисунке 1 мощность равна 6 вольтам, умноженным на 300 ампер, или 1800 Вт. Поскольку цепь представляет собой резистор, который преобразует электрическую энергию в тепло, все 1800 Вт преобразуются в тепло.

Двигатели

Стартер — это двигатель, который преобразует электрическую энергию от батареи в механическую энергию для запуска двигателя. Ток течет через катушки возбуждения, которые создают магнитное поле. Ток также протекает по обмоткам якоря. Этот ток в якоре взаимодействует с магнитным полем, создавая силу, которая создает крутящий момент, поворачивающий якорь. Крутящий момент пропорционален току в якоре. Когда якорь вращается, его движение генерирует напряжение, которое вычитается из напряжения, подаваемого аккумулятором, и уменьшает ток якоря и крутящий момент.

Система запуска

На рис. 2 показана система запуска, состоящая из аккумулятора, стартера, выключателя стартера и кабелей. Для определения напряжений и токов необходимо знать электрические характеристики аккумуляторной батареи, стартера и кабелей.

Трудно получить характеристики стартера для старинных автомобилей. Стартеры были куплены по запчастям; производитель автомобилей не изготовил стартеры. Спецификации согласовывались между поставщиками деталей и производителями и обычно не публиковались. Я нашел спецификации для стартеров производства Северо-Восточной электрической компании (объединение с Delco в 1929), Этуотер Кент (больше не работает) и Делко-Реми. Поскольку эти пускатели имеют схожие характеристики, один из них будет основой для «типичного» пускателя, который будет использоваться в качестве примера.

Эти стартеры использовались с двигателями 1920-х годов объемом около 200 кубических дюймов со степенью сжатия около 4:1. После определения напряжения и тока, необходимых для питания примера стартера, я буду обсуждать стартеры для других двигателей.

Важно обеспечить высокий ток, потребляемый пускателем до того, как он начнет вращаться _нг , чтобы стартер развивал высокий крутящий момент для начала вращения. Примерный стартер рассчитан на ток 590 ампер при напряжении 3,1 вольта с заблокированным (не вращающимся) валом. Следующие расчеты относятся к условиям пикового тока при первом включении пускателя.

Используя вторую версию закона Ома:

R=V/I

Сопротивление равно напряжению, деленному на ток Стартер имеет сопротивление 3,1 вольта, деленное на 590 ампер, что составляет 0,00525 Ом.

Автомобильные аккумуляторы предназначены для выработки большого тока, необходимого в течение нескольких секунд, обычно необходимых для запуска двигателя, и рассчитаны на «пусковой ток». Но, когда батарея выдает сотни ампер, ее напряжение упадет до гораздо меньшего, чем номинальные 6 вольт или 12 вольт. Номинальные пусковые токи означают, что при 32 градусах по Фаренгейту батарея будет выдавать столько ампер без падения напряжения ниже 1,2 В на элемент в течение 30 секунд. 6-вольтовая батарея имеет три элемента и рассчитана на пусковой ток не менее 3,6 вольт, а 12-вольтовая батарея с шестью элементами рассчитана на пусковой ток не менее 7,2 вольт. Аккумулятор в примере представляет собой аккумулятор на 6 вольт, рассчитанный на более чем 600 ампер при пуске.

Сопротивление кабелей зависит от размера кабелей и их длины. В таблице 1 показаны диаметры и сопротивления медных проводов от калибра 0000 (также называемого калибром 4/0) до калибра 6. Указанные диаметры относятся к многожильным проводам, которые обычно используются для аккумуляторных кабелей. Многожильный провод больше, чем сплошной провод, потому что между жилами есть небольшое пространство.

В примере системы стартера есть три кабеля: от аккумулятора к выключателю стартера (1), от выключателя к стартеру (2) и от аккумулятора к заземлению на коробке передач (3). В некоторых автомобилях аккумулятор заземлен на шасси и есть кабель от шасси к блоку двигателя. Необходимо рассчитать общее сопротивление всех кабелей. Общая длина кабелей в примере составляет 7,6 фута, а кабели имеют калибр 0. Из таблицы проводов кабель калибра 0 имеет 0,0000983 Ом на фут. Кабель калибра O длиной 7,6 фута имеет сопротивление 0,00075 Ом.

Другим компонентом системы запуска является выключатель. Когда переключатель разомкнут, сопротивление практически бесконечно, поэтому ток не течет. Когда переключатель замкнут, сопротивление переключателя намного меньше сопротивления кабелей, а протекающий ток зависит только от аккумулятора, кабелей и стартера.

Расчет напряжения и тока является приблизительным. Напряжение и ток батареи зависят от температуры, уровня заряда батареи и возраста батареи. Вы можете использовать эту аппроксимацию для устранения неполадок в системе, понимая, что это аппроксимация. Следует понимать, что рассчитанные напряжения и токи относятся к кратковременному периоду, когда стартер и двигатель не вращаются. Как только стартер начинает вращаться и проворачивать двигатель, прежде чем топливовоздушная смесь воспламенится и двигатель провернется, ток стартера уменьшится, а напряжение возрастет. Когда топливно-воздушная смесь в цилиндрах начнет воспламеняться и двигатель начнет вращаться сам, стартер отключится от двигателя и подача тока прекратится

Расчет общего сопротивления:

Сопротивление пускателя – 0,00525
+ Сопротивление кабелей – 0,00075
Общее сопротивление – 0,00600 Ом Через стартер = 600 ампер * 0,00525 Ом = 3,15 вольт



Теперь это состояние до того, как стартер начнет вращаться; напряжение батареи составляет 3,6 вольта, в то время как батарея выдает 600 ампер, на кабелях есть падение 0,45 вольта, и стартер получает 3,15 вольта. Как только стартер вращается и запускает двигатель, стартер вырабатывает напряжение, противодействующее напряжению аккумуляторной батареи, ток падает, а напряжение на стартере возрастает до 4,5–5 вольт.

Другие транспортные средства

Получить технические характеристики пускового устройства может быть сложно, и эти характеристики необходимы для расчета напряжения и cmTents для вашей пусковой системы. Вот несколько советов: спрашивайте у других владельцев подобных моделей той же марки автомобиля, консультируйтесь на интернет-форумах по вашей марке автомобиля, консультируйтесь в библиотеках и архивах клубов. (Информация о пусковом устройстве, используемая в этой статье, была получена из архивов клуба Г. Х. Франклина.) Если двигатель аналогичен приведенному в примере, напряжения и токи, вероятно, будут аналогичными; однако, если двигатель больше или меньше, ток можно масштабировать, в то время как напряжения будут примерно одинаковыми, а номинальные пусковые токи рекомендуемых аккумуляторов будут подсказкой. Поскольку срок службы батарей составляет всего несколько лет, ваша батарея, вероятно, была произведена в последние несколько лет, и вы сможете получить данные о пусковом токе батареи у производителя батареи.

Дизельным двигателям требуется больше мощности при запуске, чем сопоставимым бензиновым двигателям.

Автомобили с 6-вольтовыми системами будут иметь примерно такое же напряжение, как в примере, если аккумулятор имеет достаточный пусковой ток и кабели имеют достаточно низкое сопротивление. Например, автомобили с 12-вольтовыми системами будут иметь примерно вдвое большее напряжение, при условии, что батареи и кабели соответствуют требованиям, то есть напряжение заблокированного ротора составляет около 6,3 вольт, а напряжение запуска составляет около 9–10 вольт.

В огромном мире автомобилей с бензиновыми и дизельными двигателями есть стартеры, которые не работают так, как описано, но это относится к большинству из них.

Поиск и устранение неисправностей

Знание ожидаемых напряжений позволяет сравнивать фактические напряжения с ожидаемыми. И это позволит изолировать проблему. Если напряжения на стартере достаточно, а пуск по-прежнему вялый, это говорит о том, что проблема в самом стартере. Вам нужно либо восстановить его, либо заменить. Если напряжение батареи низкое, ее необходимо либо зарядить, либо заменить. Внимание: работа стартера более 15 секунд может привести к перегреву.

Замена аккумуляторной батареи

Если вам необходимо приобрести новую аккумуляторную батарею, лучше всего узнать пусковой ток заблокированного ротора стартера и купить аккумуляторную батарею, обеспечивающую такое количество ампер. Усилители с заблокированным ротором — это то, что требуется для создания максимального крутящего момента для запуска двигателя. Если у вас есть выбор аккумуляторов, вероятно, лучше подойдет тот, у которого больше емкость, если он подойдет. Емкость аккумулятора можно проверить, измерив его напряжение во время работы стартера.

Замена кабелей

При замене кабелей лучше всего знать пусковые токи с заблокированным ротором. Не полагайтесь на кабели в транспортном средстве в качестве датчика подключения.

Если автомобилю несколько десятков лет. кабели могли быть заменены на меньшие. Меньшие кабели имеют слишком большое сопротивление. а высокое сопротивление вызывает сильное падение напряжения, что снижает напряжение и помехи для стартера, вызывая вялый пуск. Падение напряжения в кабеле должно быть менее 0,5 В в 6-вольтовой системе и менее 1 В в 12-вольтовой системе. Если известен пусковой ток заблокированного ротора. Вы можете определить, какой калибр кабеля вам нужен, используя таблицу проводов.

Определение сечения провода:

Использование закона Ома:

Максимальное сопротивление = 0,5 В/ампер с заторможенным ротором (для 6-вольтовой системы)

Максимальное сопротивление = 1 вольт/ампер с заторможенным ротором (для 12-вольтовой системы)

Измерьте кабели от обеих клемм аккумуляторной батареи до стартера, чтобы определить общую длину. Максимальное количество омов на фут = максимальное сопротивление / общая длина. Выберите кабельный калибр из таблицы проводов (басня 1), который имеет меньше, чем максимальное значение Ом на фут.

Таблицу проводов можно также использовать для определения сечения кабеля, проложенного в транспортном средстве, путем измерения диаметра проводника (не измеряя диаметр изоляции) и сравнения его с диаметрами, указанными в таблице проводов.

Проверьте кабели, измерив падение напряжения при включении стартера.

Кабели батареи не должны быть алюминиевыми. Так как алюминий имеет более высокое удельное сопротивление, чем медь. алюминиевый провод должен быть на 2 калибра больше, чтобы иметь такое же сопротивление, как у меди. Трудно сделать надежное низкоомное соединение с алюминиевым проводом.

Если знание — сила. эти знания должны помочь вам убедиться, что ваш стартер получает необходимую мощность.

——

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СТАРТЕРА

Учитывая, сколько раз вы заводите свой автомобиль. послезавтра. месяц за месяцем. стартер — довольно надежный механизм. По сути, это не что иное, как электродвигатель, который активируется, когда водитель поворачивает ключ в положение «СТАРТ» или нажимает на напольный переключатель стартера. Мотор крутится. поворот выдвижной шестерни на конце вала. При активации. эта шестерня входит в зацепление с зубьями маховика и вращает маховик. перемещение поршней вверх и вниз, что позволяет двигателю запускаться самостоятельно. Обычно стартер не требует особого внимания или обслуживания.

Несмотря на то, что у стартера могут возникать внутренние проблемы с электрикой — плохая катушка возбуждения или поврежденный якорь — большинство проблем относительно легко устранить.

СТАРТЕР ВООБЩЕ НЕ РАБОТАЕТ, ИЛИ ТРЕТИТ ИЛИ ЗАВОДИТ ОЧЕНЬ МЕДЛЕННО

1. Проверьте аккумулятор – наиболее вероятной причиной является разряженный или разряженный аккумулятор.
2. Проверьте кабели — ослабленные или проржавевшие кабели не обеспечивают достаточный ток для работы стартера. Помните, что шестивольтовая электрическая система требует гораздо более длинных кабелей, чем двенадцативольтовая. Используйте кабели калибра не менее «0» — лучше «оо» или даже «ооо» – с шестивольтовой системой.
3. Проверьте соединения — ослаблены соединения на аккумуляторе. переключатель стартера или стартер — или даже заземление — не позволит стартеру работать.
4. Проверьте внутреннюю электрическую часть — магазин стартера может проверить ваш стартер, чтобы определить, не сломана ли катушка возбуждения или не закорочен ли якорь или коммутатор.

​

СТАРТЕР ЩЕЛКАЕТ, НО НЕ ВРАЩАЕТСЯ

1. Проверьте соленоид (на новых автомобилях) – электрические контакты в соленоиде иногда заедают. Многие соленоиды легко заменяемы.
2. Напряжение батареи слишком низкое — зарядите батарею или используйте «донорскую» батарею или аккумуляторную «прыжку» для увеличения напряжения.

СТАРТЕР ИНОГДА РАБОТАЕТ

1. Проверьте коммутатор – возможно, на коммутаторе имеется мертвая зона. Когда это место находится под щеткой, двигатель не будет работать.
2. Проверьте щетки — незакрепленная, поврежденная или изношенная щетка иногда не обеспечивает надлежащего контакта с якорем.
3. Проверьте маховик — сколотый или сломанный зуб на маховике приведет к отказу, когда этот зуб входит в зацепление с шестерней стартера.

СТАРТЕР ВРАЩАЕТСЯ, НО ДВИГАТЕЛИ НЕ ЗАПУСКАЮТСЯ

1. Проверьте шестерню стартера – редуктор в сборе (обычно узел Bendix) не входит в зацепление с маховиком. Сменные узлы Bendix обычно доступны.
2. Зубья маховика сорваны — маловероятно, но все же маловероятно.





Как работает шестерня



Когда стартер вращается, шестерня входит в зацепление, и шестерня вращает маховик.
