Как определить рабочую и пусковую обмотки у однофазного двигателя

Однофазные электрические двигатели – электромеханический преобразователь энергии небольшой мощности. Конструктивно однофазный двигатель похож на трехфазный, однако статорная обмотка такого двигателя является двухфазной (основная и пусковая обмотки).
Основная (рабочая) обмотка создает магнитное поле при работе электродвигателя. Однако при подключении только рабочей обмотки к питающей сети результирующее магнитное поле будет равно нулю.

Пусковая (вспомогательная) обмотка предназначена для создания необходимого пускового момента. По способу создания пускового момента однофазные электродвигатели можно разделить на двигатели с рабочим конденсатором (конденсатор постоянно подключен к пусковой обмотке) и двигатели с пусковым конденсатором (конденсатор подключается к вспомогательной обмотке на время пуска).

По своему конструктивному исполнению основная и пусковая обмотки имеют ряд отличий.

В первую очередь это сечение токопроводящих проводников. Сечение проводов рабочей обмотки больше ввиду длительного пребывания обмотки под нагрузкой. Именно это условие и используется при определении пусковой и рабочей обмоток электродвигателя. Рабочая обмотка имеет бОльшее сечение проводника, а следовательно и меньшее активное сопротивление.

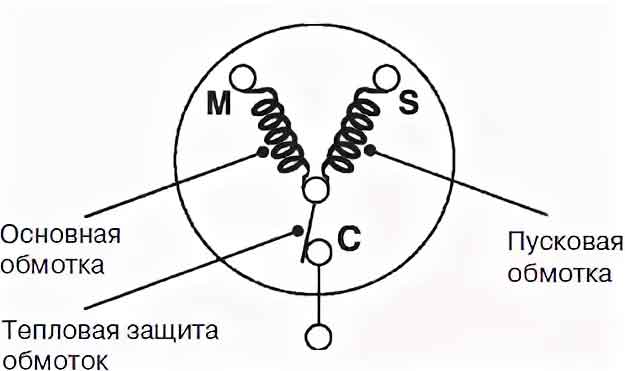

Клеммная коробка однофазного электродвигателя имеет 3 или 4 вывода. Для определения пусковой и рабочей обмоток необходимо произвести измерение активного сопротивления проводников. Иногда обмотки можно различить визуально, зная что рабочая имеет бОльшее сечение.
Рабочая обмотка подключается к сети переменного тока. Один из выводов пусковой – к выводу рабочей обмотки, второй – через конденсатор к другому концу рабочей обмотки. Направление вращения двигателя определяется подключением пусковой обмотки и не зависит от полярности питающего напряжения.

Для электродвигателей с 3 выводами также необходимо произвести измерения активных сопротивлений. Довольно часто встречается комбинация сопротивлений 10 Ом, 25 Ом и 15 Ом. При этом один из выводов основной обмотки будет иметь наименьшее сопротивление (10 Ом), а второй при измерениях с двумя другими выводами покажет 10 Ом и 15 Ом. Третий вывод будет выводом пусковой обмотки. Направление вращения такого двигателя можно изменить лишь изменением схемы соединения обмоток, для чего необходимо произвести разборку электродвигателя.

Всего комментариев: 0

Как найти пусковую и рабочую обмотку у однофазного двигателя | Энергофиксик

Казалось бы, что может быть проще, посмотреть на маркировку, схему и определить, а что делать если ни того ни другого нет, как найти пусковую и рабочую обмотки? В этой статье я расскажу и покажу на примере, как происходит определение назначения обмоток, если нет при этом никаких маркировочных определителей.

Визуальный осмотр

В качестве примера я рассмотрю двигатель АЕР 16УХЛ4 220В 180Вт, оставшийся от старой советской стиральной машинки, ушедшей на металлолом.

Произведя визуальный осмотр я не нашел на нем никакой бирки с информацией кроме названия. Но поковырявшись в интернете и найдя описание, я понял, что передо мной двигатель с пусковой обмоткой с релейным пуском.

Из самого двигателя выходят четыре провода, два из них грязно-голубого цвета, а два красно-розового. Логично предположить, что это выводы пусковой и рабочей обмоток.

Но вот какие относятся к пусковой, а какие к рабочей, совершенно непонятно, ведь бирок никаких нет.

Но это вовсе не проблема, сейчас я расскажу как в такой ситуации разобраться с обмотками.

Сечение проводников

Первое на что следует обратить внимание, это на толщину проводов выходящих с электродвигателя. Пара концов, которые будут тоньше, относятся к пусковой обмотке, а та, которая будет толще, к рабочей.

В моем случае провода имеют одинаковое сечение, поэтому определить «на глаз» никак не получится.

Но если в конкретно вашем случае видна разница в толщине жил не стоит верить только диаметру, необходимо обязательно измерять сопротивление обмоток.

Зная этот факт, переходим к определению сопротивления обмоток

Измеряем сопротивление обмоток

Для этого берем мультиметр, выбираем функцию прозвонки (либо измерение сопротивления)

Затем берем концы прибора и два любых вывода с двигателя и производим измерение

В случае того, если прибор показал единицу, то следует взять другой конец и повторить измерение.

Как мы видим при таком расположении щупов сопротивление равно 16,5 Ом, запоминаем (записываем) эти данные. Теперь цепляем щупы мультиметра на два оставшихся вывода и так же производим замер сопротивления.

У нас получилось 34,4Ом. Так же записываем и сравниваем с предыдущими замерами.

А как известно рабочая обмотка всегда имеет меньшее сопротивление, по сравнению с пусковой. Зная это мы теперь точно можем утверждать что: первая обмотка (с красно-розовыми проводами) рабочая, а вторая обмотка (с голубой изоляцией) пусковая.

Для того чтобы не искать в дальнейшем где какая обмотка маркируем их. Для этих целей я обычно использую виниловую трубку.

Согласно современному ГОСТу вывода обмоток маркируются следующим образом:

1. U1 – U2 – рабочая обмотка.

2. B1- B2 – пусковая обмотка.

В нашем случае с двигателя выходило 4 провода, но попадаются двигатели, у которых производитель вывел только три.

В таком варианте поступаем следующим образом:

Замеры сопротивления производятся аналогично вышеописанным способом. Маркируем наши провода буквами A, B, C.

Замеряем сопротивление между концами «A — B», потом между «B – C» и между выводами «A – C»

Теперь записываем (запоминаем) наши получившиеся значения

Из всего выше представленного делаем выводы:

А – В — рабочая обмотка

В – С — пусковая обмотка

А – С – последовательно соединенные пусковая и рабочая обмотки с суммарным сопротивлением.

Заключение

Таким образом, вы сможете легко и просто определить, где пусковая, а где рабочая обмотка в конкретно вашем двигателе у которого вообще может отсутствовать маркировка. Если статья оказалась вам полезна, то оцените ее лайком. Спасибо за ваше внимание!

Конденсаторный двигатель сопротивление обмоток | Авто Брянск

Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.

Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая.

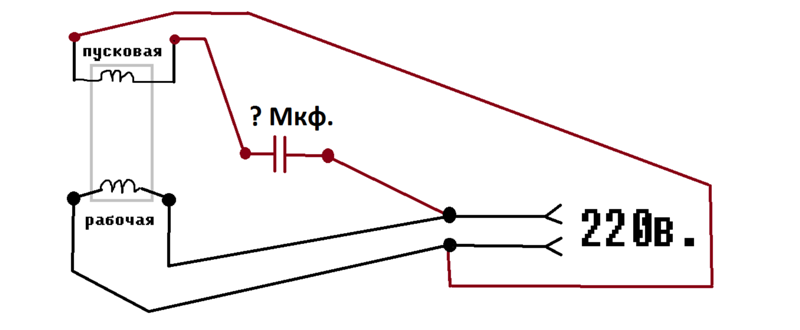

Подключается все просто, на толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов. Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор. В этом примере направление вращения, вы уже не измените, какое есть такое и будет. Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только. В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя, также осуществляется через конденсатор.

В этой статье поговорим о конденсаторных двигателях, которые по сути являются обычными асинхронными, отличающимися лишь способом подключения к сети. Затронем тему подбора конденсаторов, разберем причины необходимости точного подбора емкости. Отметим основные формулы, которые помогут в приблизительной оценке требуемой емкости.

Конденсаторным двигателем называется асинхронный двигатель, в цепь статора которого включена дополнительная емкость, с целью создать сдвиг фаз тока в обмотках статора. Зачастую это касается однофазных цепей при использовании трехфазных или двухфазных асинхронных двигателей.

Обмотки статора асинхронного двигателя физически сдвинуты друг относительно друга, и одна из них включается непосредственно в сеть, в то время как вторая, либо вторая и третья подключаются к сети через конденсатор. Емкость конденсатора подбирается так, чтобы сдвиг фаз токов между обмотками получился бы равным или хотя бы близким к 90°, тогда ротору будет обеспечен максимальный вращающий момент.

При этом модули магнитной индукции обмоток должны получиться одинаковыми, чтобы магнитные поля обмоток статора оказались бы сдвинуты относительно друг друга так, чтобы суммарное поле вращалось по кругу, а не по эллипсу, увлекая за собой ротор с наибольшей эффективностью.

Очевидно, ток и его фаза в подключенной через конденсатор обмотке связаны как с емкостью конденсатора, так и с эффективным импедансом обмотки, который в свою очередь зависит от скорости вращения ротора.

При старте двигателя импеданс обмотки определяется лишь ее индуктивностью и активным сопротивлением, поэтому он относительно мал в момент пуска, и здесь нужен конденсатор большей емкости для обеспечения оптимального пуска.

Когда же ротор разгонится до номинальных оборотов, магнитное поле ротора станет индуцировать в обмотках статора ЭДС, которая будет направлена против питающего обмотку напряжения — эффективное сопротивление обмотки теперь растет, и требуемая емкость снижается.

При оптимально подобранной емкости в каждом режиме (пусковой режим, рабочий режим) магнитное поле будет круговым, и здесь имеет значение как скорость вращения ротора, так и напряжение, и число витков обмотки, и подключенная в текущий момент емкость. Если оптимальное значение какого-нибудь параметра нарушено, поле становится эллиптическим, характеристики двигателя соответственно падают.

Для двигателей разного назначения схемы подключения емкостей разные. Когда требуется значительный пусковой момент, применяют конденсатор большей емкости, чтобы обеспечить оптимальные ток и фазу именно в момент пуска. Если пусковой момент не особо важен, то внимание уделяют только созданию оптимальных условий рабочего режима, при номинальной скорости вращения, и емкости подбирается для номинальных оборотов.

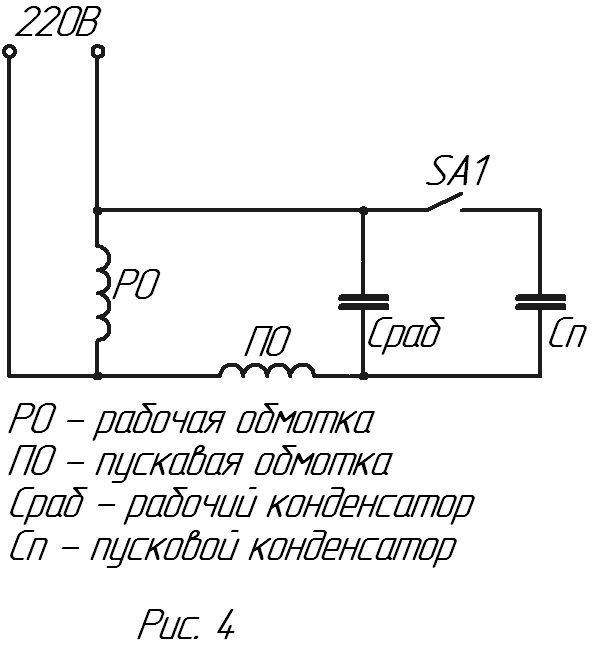

Довольно часто для качественного пуска применяют пусковой конденсатор, который на время запуска подключается параллельно рабочему конденсатору относительно малой емкости, чтобы вращающееся магнитное поле и при пуске было круговым, затем пусковой конденсатор отключают, и двигатель продолжает работу только с рабочим конденсатором.

В особых случаях прибегают к набору конденсаторов с возможностью переключения для разных нагрузок.

Если пусковой конденсатор случайно не будет отключен после выхода двигателя на номинальные обороты, сдвиг фаз в обмотках уменьшится, не будет уже оптимальным, и магнитное поле статора станет эллиптическим, что ухудшит рабочие характеристики двигателя. Крайне важно правильно подобрать пусковую и рабочую емкости, чтобы двигатель работал эффективно.

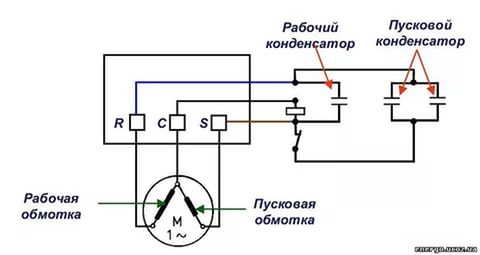

На рисунке показаны типичные схемы включения конденсаторных двигателей, применяемые на практике. Например рассмотрим двухфазный двигатель с короткозамкнутым ротором, статор которого имеет две обмотки для питания в двух фазах А и В.

В цепь дополнительной фазы статора включен конденсатор С, поэтому токи IA и IВ текут в обеих обмотках статора в двух фазах. Наличием емкости добиваются фазового сдвига токов IA и IВ в 90°.

Векторная диаграмма показывает, что суммарный ток сети образован геометрической суммой токов обеих фаз IA и IВ. Подбором емкости С добиваются такого сочетания с индуктивностями обмоток, чтобы фазовый сдвиг токов получился именно 90°.

Ток IA запаздывает относительно приложенного сетевого напряжения UА на угол φА, а ток IВ — на угол φВ относительно напряжения UB, приложенного к зажимам второй обмотки в текущий момент. Угол между напряжением сети и напряжением, приложенным ко второй обмотке составляет 90°. Напряжение на конденсаторе UС образует угол 90° с током IВ.

По диаграмме видно, что полная компенсация фазового сдвига при φ = 0 достигается тогда, когда реактивная мощность потребляемая двигателем из сети равна реактивной мощности конденсатора С. Рядом на рисунке показаны типичные схемы включения трехфазных двигателей с конденсаторами в цепях обмоток статоров.

Промышленностью сегодня выпускаются конденсаторные двигатели на базе двухфазных. Трехфазные легко модифицируются вручную для питания от однофазной сети. Встречаются и мелкосерийные трехфазные модификации, уже оптимизированные при помощи конденсатора под однофазную сеть.

Часто такие решения можно встретить в бытовых приборах, таких как посудомоечные машины и комнатные вентиляторы. Промышленные циркуляционные насосы, воздуходувки и дымососы также часто используют в своей работе конденсаторные двигатели. Если требуется включить трехфазный двигатель в однофазную сеть — применяют фазосдвигающий конденсатор, то есть опять же переделывают двигатель в конденсаторный.

Для приблизительного расчета емкости конденсатора применяют известные формулы, в которые достаточно подставить напряжение питания и рабочий ток двигателя, и легко вычислить необходимую емкость для соединения обмоток звездой или треугольником.

Для нахождения рабочего тока двигателя достаточно прочитать данные на его шильдике (мощность, кпд, косинус фи), и так же подставить в формулу. В качестве пускового конденсатора принято устанавливать конденсатор в два раза большей емкости, чем рабочий.

К преимуществам конденсаторных двигателей, по сути — асинхронных, относится главным образом одно — возможность включить трехфазный двигатель в однофазную сеть. Из недостатков — необходимость оптимальной емкости под конкретную нагрузку, и недопустимость питания от инверторов с модифицированной синусоидой.

Надеемся, что эта статья была для вас полезной, и теперь вы понимаете, для чего асинхронным двигателям конденсаторы, и как подбирать их емкость.

Изготовление самодельных станков и механизмов требует наличия источника крутящего момента, способного развивать высокую механическую мощность на валу привода при питании от сети 220 вольт.

Для этих целей подходит электродвигатель от бетономешалки, стиральной машины, другого оборудования или просто приобретенный в продаже.

В статье я рассказываю все про однофазный асинхронный двигатель, схема подключения которого зависит от внутренней конструкции и может быть выполнена с пусковой обмоткой или конденсаторным запуском.

С чего обязательно следует начинать подключение двигателя: 2 важных момента, проверенные временем

Перед первым включением любого электродвигателя необходимо уточнить его устройство: конструкцию статора и ротора, состояние подшипников.

На собственном и чужом опыте могу заверить, что проще раскрутить несколько гаек, осмотреть внутреннюю конструкцию, выявить дефекты на начальном этапе и устранить их, чем после запуска в непродолжительную работу заниматься сложным ремонтом, который можно было предотвратить.

Важное предупреждение

Начинающие электрики довольно часто сами создают неисправности двигателя, нарушая технологию его разборки, работая обычным молотком: разбивают грани вала.

Для сохранения структуры деталей без их повреждения необходимо использовать специальный съемник подшипников электродвигателя.

В самом крайнем случае, когда его нет, удары молотком наносят через толстые пластины из мягкого металла (медь, алюминий) или плотную сухую древесину (яблоня, груша, дуб).

Как состояние подшипников влияет на работу двигателя

Любой асинхронный электродвигатель (АД) имеет ротор с короткозамкнутыми обмотками. В них наводится ток, создающий магнитный поток, взаимодействующий с вращающимся магнитным полем статора, которое и является его источником движения.

Ротор внутри корпуса крепится на подшипниках. Их состояние сильно влияет на качество вращения. Они призваны обеспечить легкое скольжение вала без люфтов и биений. Любые нарушения недопустимы.

Дело в том, что обмотку статора можно рассматривать как обыкновенный электромагнит. Если у ротора разбиты подшипники, то он под действием магнитного поля станет притягиваться, приближаясь к статорной обмотке.

Зазор между вращающейся и стационарной частями очень маленький. Поэтому касания или биения ротора могут задевать, царапать, деформировать статорные обмотки, безвозвратно повреждая их. Ремонт потребует полной перемотки статора, а это весьма сложная работа.

Обязательно разбирайте электродвигатель перед его подключением, тщательно осматривайте всю его внутреннюю конструкцию.

Что надо учитывать в конструкции статорных обмоток и как их подготовить

Домашнему мастеру чаще всего попадают электродвигатели, которые уже где-то поработали, а, возможно, и прошли реконструкцию или перемотку. Никто об этом обычно не заявляет, на шильдиках и бирках информацию не меняют, оставляют прежней. Поэтому рекомендую визуально осмотреть их внутренности.

Статорные катушки у асинхронных двигателей для питания от однофазной и трехфазной сети отличаются количеством обмоток и конструкцией.

Трехфазный электродвигатель имеет три абсолютно одинаковые обмотки, разнесенные по направлению вращения ротора на 120 угловых градусов. Они выполнены из одного провода с одинаковым числом витков.

Все они имеют равное активное и индуктивное сопротивление, занимают одинаковое число пазов внутри статора.

Это позволяет первоначально оценивать их состояние обычным цифровым мультиметром в режиме омметра при отключенном напряжении.

Однофазный асинхронный двигатель имеет две разные обмотки на статоре, разнесенные на 90 угловых градусов. Одна из них создана для длительного прохождения тока в номинальном режиме работы и поэтому называется основной, главной либо рабочей.

Для уменьшения нагрева ее делают более толстым проводом, обладающим меньшим электрическим сопротивлением.

Перпендикулярно ей смонтирована вторая обмотка большего сопротивления и меньшего диаметра, что позволяет различать ее визуально. Она создана для кратковременного протекания пусковых токов и отключается сразу при наборе ротором номинального числа оборотов.

Пусковая или вспомогательная обмотка занимает примерно 1/3 пазов статора, а остальная часть отведена рабочим виткам.

Однако, приведенное правило имеет исключения: на практике встречаются однофазные электродвигатели с двумя одинаковыми обмотками.

Для подключения статора к питающей сети концы обмоток выводят наружу проводами. С учетом того, что одна обмотка имеет два конца, то у трехфазного электродвигателя может быть, как правило, шесть выводов, а у однофазного — четыре.

Но из этого простого правила встречаются исключения, связанные с внутренней коммутацией выводов для упрощения монтажа на специальном оборудовании:

  • у трехфазных двигателей из статора могут выводиться:
  • три жилы при внутренней сборке схемы треугольника;
  • или четыре — для звезды;
  • однофазный электродвигатель может иметь:
  • три вывода при внутреннем объединении одного конца пусковой и рабочей обмоток;
    • или шесть концов для конструкции с пусковой обмоткой и встроенным контактом ее отключения от центробежного регулятора.

    Техническое состояние изоляции обмоток

    Где и в каких условиях хранился статор не всегда известно. Если он находился без защиты от атмосферных осадков или внутри влажных помещений, то его изоляция требует сушки.

    В домашней обстановке разобранный статор можно поместить в сухую комнату для просушки. Ускорить процесс допустимо обдувом вентилятора или нагревом обычными лампами накаливания.

    Обращайте внимание, чтобы разогретое стекло лампы не касалось провода обмоток, обеспечивайте воздушный зазор. Окончание процесса сушки связано с восстановлением свойств изоляции. Этот процесс необходимо контролировать замерами мегаомметром.

    Как отличить конструкцию однофазного асинхронного электродвигателя и определить его тип по статистической таблице

    Привожу выдержку из книги Алиева И И про асинхронные двигатели, вернее таблицу основных электрических характеристик.

    Как видите, промышленностью массово выпущены модели с:

    • повышенным сопротивлением пусковой обмотки;
    • пусковым конденсатором;
    • рабочим конденсатором;
    • пусковым и рабочим конденсатором;
    • экранированными полюсами.

    А еще здесь не указаны более новые разработки, называемые АЭД — асинхронные энергосберегающие двигатели, обеспечивающие:

    • значительное снижение реактивной мощности;
    • повышение КПД;
    • уменьшение потребления полной мощности при той же нагрузке на вал, что и у обычных моделей.

    Их конструкторское отличие: внутри зубцов сердечника статора выполнены углубления. В них жестко вставлены постоянные магниты, взаимодействующие с вращающимся магнитным полем.

    Во всем этом многообразии вам предстоит разбираться самостоятельно с неизвестной конструкцией. Здесь большую помощь может оказать техническое описание или шильдик на корпусе.

    Я же дальше рассматриваю только две наиболее распространенные схемы запуска АД в работу.

    Схема подключения асинхронного двигателя с пусковой обмоткой: последовательность сборки

    Например, мы определили, что из статора выходят четыре или три провода. Вызваниваем между ними активное сопротивление омметром и определяем пусковую и рабочую обмотку.

    Допустим, что у четырех проводов между собой вызваниваются две пары с сопротивлением 6 и 12 Ом. Скрутим произвольно по одному проводу от каждой обмотки, обозначим это место, как «общий провод» и получим между тремя выводами замер 6, 12, 18 Ом.

    Точками на этой схеме я обозначил начала обмоток. Пока на этот вопрос не обращайте внимание. Но, к нему потребуется вернуться дальше, когда возникнет необходимость выполнять реверс.

    Цепочка между общим выводом и меньшим сопротивлением 6Ω будет главной, а большим 12Ω — вспомогательной, пусковой обмоткой. Последовательное их соединение покажет суммарный результат 18 Ом.

    Помечаем эти 3 конца уже понятной нам маркировкой:

    Дальше нам понадобиться кнопка ПНВС, специально созданная для запуска однофазных асинхронных двигателей. Ее электрическая схема представлена тремя замыкающими контактами.

    Но, она имеет важное отличие от кнопки запуска трехфазных электродвигателей ПНВ: ее средний контакт выполнен с самовозвратом, а не фиксацией при нажатии.

    Это означает, что при нажатии кнопки все три контакта замыкаются и удерживаются в этом положении. Но, при отпускании руки два крайних контакта остаются замкнутыми, а средний возвращается под действием пружины в разомкнутое состояние.

    Эту кнопку и клеммы вывода обмоток статора из электродвигателя соединяем трехжильным кабелем так, чтобы на средний контакт ПНВС выходил контакт пусковой обмотки. Выводы П и Р подключаем на ее крайние контакты и помечаем.

    С обратной стороны кнопки между контактами пусковой и рабочей обмоток жестко монтируем перемычку. На нее и второй крайний контакт подключаем кабель питания бытовой сети 220 вольт с вилкой для установки в розетку.

    При включении этой кнопки под напряжение все три контакта замкнутся, а рабочая и пусковая обмотка станут работать. Буквально через пару секунд двигатель закончит набирать обороты, выйдет на номинальный режим.

    Тогда кнопку запуска отпускают:

    • пусковая обмотка отключается самовозвратом среднего контакта;
    • главная обмотка двигателя продолжает раскручивать ротор от сети 220 В.

    Это самая доступная схема подключения асинхронного двигателя с пусковой обмоткой для домашнего мастера. Однако, она требует наличия кнопки ПНВС.

    Если ее нет, а электродвигатель требуется срочно запустить, то ее допустимо заменить комбинацией из двухполюсного автоматического выключателя и обычной электрической кнопки соответствующей мощности с самовозвратом.

    Придется включать их одновременно, а кнопку отпускать после раскрутки электродвигателя.

    С целью закрепления материала по этой теме рекомендую посмотреть видеоролик владельца Oleg pl. Он как раз показывает конструкцию встроенного центробежного регулятора, предназначенного для автоматического отключения вспомогательной обмотки.

    Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии

    Статор с обмотками для запуска от конденсаторов имеет примерно такую же конструкцию, что и рассмотренная выше. Отличить по внешнему виду и простыми замерами мультиметром его сложно, хотя обмотки могут иметь равное сопротивление.

    Ориентируйтесь по заводскому шильдику и таблице из книги Алиева. Такой электродвигатель можно попробовать подключить по схеме с кнопкой ПНВС, но он не станет раскручиваться.

    Ему не хватит пускового момента от вспомогательной обмотки. Он будет гудеть, дергаться, но на режим вращения так и не выйдет. Здесь нужно собирать иную схему конденсаторного запуска.

    2 конца разных обмоток подключают с общим выводом О. На него и второй конец рабочей обмотки подают через коммутационный аппарат АВ напряжение бытовой сети 220 вольт.

    Конденсатор подключают к выводам пусковой и рабочей обмоток.

    В качестве коммутационного аппарата можно использовать сдвоенный автоматический выключатель, рубильник, кнопки типа ПНВ или ПНВС.

    Здесь получается, что:

    • главная обмотка работает напрямую от 220 В;
    • вспомогательная — только через емкость конденсатора.

    Эта схема используется для легкого запуска конденсаторных электродвигателей, включаемых в работу без тяжелой нагрузки на привод, например, вентиляторы, наждаки.

    Если же в момент запуска необходимо одновременно раскручивать ременную передачу, шестеренчатый механизм редуктора или другой тяжелый привод, то в схему добавляют пусковой конденсатор, увеличивающий пусковой момент.

    Принцип работы такой схемы удобно приводить с помощью все той же кнопки ПНВС.

    Ее контакт с самовозвратом подключается на вспомогательную обмотку через дополнительный пусковой конденсатор Сп. Второй конец его обкладки соединяется с выводом П и рабочей емкостью Ср.

    Дополнительный конденсатор в момент запуска электродвигателя с тяжелым приводом помогает ему быстро выйти на номинальные обороты вращения, а затем просто отключается, чтобы не создавать перегрев статора.

    Эта схема таит в себе одну опасность, связанную с длительным хранением емкостного заряда пусковым конденсатором после снятия питания 220 при отключении электродвигателя.

    При неаккуратном обращении или потере внимательности работником ток разряда может пройти через тело человека. Поэтому заряженную емкость требуется разряжать.

    В рассматриваемой схеме после снятия напряжения и выдергивания вилки со шнуром питания из розетки это можно делать кратковременным включением кнопки ПНВС. Тогда емкость Сп станет разряжаться через пусковую обмотку двигателя.

    Однако не все люди так поступают по разным причинам. Поэтому рекомендуется в цепочку пуска монтировать два дополнительных резистора.

    Сопротивление Rр выбирается номиналом около 300÷500 Ом нескольких ватт. Его задача — после снятия напряжения питания осуществить разряд вспомогательной емкости Сп.

    Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.

    Где взять номиналы главного и вспомогательного конденсаторов?

    Дело в том, что величину пусковой и рабочей емкости для конденсаторного запуска однофазного АД завод определяет индивидуально для каждой модели и указывает это значение в паспорте.

    Отдельных формул для расчета, как это делается для конденсаторного запуска трехфазного двигателя в однофазную сеть по схемам звезды или треугольника просто нет.

    Вам потребуется искать заводские рекомендации или экспериментировать в процессе наладки с разными емкостями, выбирая наиболее оптимальный вариант.

    Владелец
    видеоролика “I V Мне интересно” показывает способы оптимальной настройки параметров схемы запуска конденсаторных двигателей.

    Как поменять направление вращения однофазного асинхронного двигателя: 2 схемы

    Высока вероятность того, что АД запустили по одному из вышеперечисленных принципов, а он крутится не в ту сторону, что требуется для привода.

    Другой вариант: на станке необходимо обязательно выполнять реверс для обработки деталей. Оба эти случаи поможет реализовать очередная разработка.

    Возвращаю вас к начальной схеме, когда мы случайным образом объединяли концы главной и вспомогательной обмоток. Теперь нам надо сменить последовательность включения одной из них. Показываю на примере смены полярности пусковой обмотки.

    В принципе так можно поступить и с главной. Тогда ток по этой последовательно собранной цепочке изменит направление одного из магнитных потоков и направление вращения ротора.

    Для одноразового реверса этого переключения вполне достаточно. Но для станка с необходимостью периодической смены направления движения привода предлагается схема реверса с управлением тумблером.

    Этот переключатель можно выбрать с двумя или тремя фиксированными положениями и шестью выводами. Подбирать его конструкцию необходимо по току нагрузки и допустимому напряжению.

    Схема реверса однофазного АД с пусковой обмоткой через тумблер имеет такой вид.

    Пускать токи через тумблер лучше от вспомогательной обмотки, ибо она работает кратковременно. Это позволит продлить ресурс ее контактов.

    Реверс АД с конденсаторным запуском удобно выполнить по следующей схеме.

    Для условий тяжелого запуска параллельно основному конденсатору через средний контакт с самовозвратом кнопки ПНВС подключают дополнительный конденсатор. Эту схему не рисую, она показана раньше.

    Переключать положение тумблера реверса необходимо исключительно при остановленном роторе, а не во время его вращения. Случайная смена направления работы двигателя под напряжением связана с большими бросками токов, что ограничивает его ресурс.

    Если у вас еще остались неясные моменты про однофазный асинхронный двигатель и схему подключения, то задавайте их в комментариях. Обязательно обсудим.

    Мастеровым от мастерового.: Подключение однофазного двигателя.

    Прежде чем приступить к подключению любого электродвигателя, необходимо быть полностью уверенным, что двигатель рабочий. Провести полную ревизию для проверки качества подшипников, отсутствия люфтов на посадочных местах ротора и в крышках двигателя. Провести проверку обмоток на замыкание между собой и на корпус.

    Так-же при подключении необходимо соблюдать технику безопасности, быть предельно внимательным и работать без спешки.

    Для подключения однофазного электродвигателя с пусковой обмоткой нам понадобится включатель с пусковым контактом — ПНВС. Число после букв означает силу тока на которую рассчитан данный выключатель. В предыдущей статье я рассказал как определить тип двигателя, трёхфазный он или однофазный. И если вы сомневаетесь в том, конденсаторный это двигатель или с пусковой обмоткой, то вам необходимо сначала подключить двигатель как с пусковой обмоткой и если он не запустится значит он конденсаторный.

    Для того, чтобы узнать какая из двух обмоток является рабочей, необходимо измерить их сопротивление. Та катушка, которая будет иметь меньшее сопротивление является рабочей. Исключение составляет очень небольшой процент конденсаторных двигателей, у которых и рабочая обмотка и конденсаторная одинаковы и имеют одно сопротивление.

    Пусковая обмотка подключается только для запуска двигателя и после того как двигатель набрал обороты — отключается. В работе остаётся только рабочая обмотка. Правильно намотанный двигатель, с проведённой ревизией без нагрузки на валу выходит на положенные обороты не больше чем за несколько секунд, но чаще — мгновенно. Поэтому при пробном пуске двигатель должен быть надёжно закреплён.

    Чтобы запустить двигатель с пусковой обмоткой необходимо подключить его по такой схеме:

    Один конец рабочей и пусковой соединяем вместе и подключаем к одной из крайних клейм кнопки. Это будет общий провод. Второй конец рабочей обмотки подключаем ко второй крайней клейме кнопки. А оставшийся провод пусковой катушки соединяем со средней клеймой кнопки. При этом мы задействуем клеймы только с одной стороны кнопки. Три клеймы с другой стороны пока остаются свободными. К двум крайним из них подключаем сетевой шнур. А к центральной клейме подводим перемычку от той крайней клеймы, напротив которой подсоединён один рабочий провод.
    Закрываем крышку кнопки, закрепляем двигатель, делаем пробное включение-выключение кнопки чтобы убедится в её работоспособности и знать что она находится в выключенном состоянии. Включаем вилку в розетку, нажимаем кнопку пуск и удерживаем до набора двигателем оборотов. Но не более нескольких секунд. Затем кнопку отпускаем. Если двигатель гудит, но вращаться не начинает, значит двигатель конденсаторный и подключать его нужно по другой схеме.

    Для подключения конденсаторного двигателя пусковая кнопка не нужна. Поэтому подойдёт любой подходящий по мощности пускатель, тумблер или выключатель который может смыкать и размыкать одновременно два контакта.

    Соединяем один конец рабочей и один конец пусковой обмоток вместе и подводим к одной из клейм выключателя. Вторые концы обмоток подключаем к разным выводам конденсатора и при этом провод от рабочей катушки подводим ещё и к второй клейме выключателя. На противоположенные клеймы выключателя подключаем сетевой шнур.

     Переключаем тумблер в положение выключено, проверяем надёжность закрепления двигателя, включаем вилку в розетку и включаем тумблер. Двигатель без нагрузки на валу должен запуститься мгновенно.

    Для того, чтобы однофазный двигатель вращался в другую сторону, необходимо поменять выводы одной из обмоток местами.

    Если нам необходимо чтобы двигатель вращался и в одну и в другую стороны, то необходимо поставить тумблер реверса. Причём поставить его так, чтоб мы не могли переключить его во время работы двигателя. Это касается конденсаторного двигателя. Тумблер должен быть на 2 или 3 положения и иметь шесть выводов.


     В одном положении два средних вывода замыкаются с двумя крайними, а в другом с двумя другими крайними. Подключаем два провода одной из катушек двигателя к центральным клеймам переключателя, а крайнии клеймы соединяем по диагонали и отводим от них два провода которые подключаем туда, откуда отключили концы обмотки. Теперь при переключении тумблера двигатель будет запускаться в другую сторону.

    Схема реверса однофазного двигателя с пусковой обмоткой и кнопкой ПНВ.

    О том как подобрать конденсатор к конденсаторному двигателю я расскажу в одной из следующих статей.

    Статья дополняется.

    Как определить рабочую и пусковую обмотки у однофазного двигателя — Каталог статей — Каталог статей

    Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.

    Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные  двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

    У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

    У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

    То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

    Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

    Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

    Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

    А теперь несколько примеров, с которыми вы можете столкнуться:

    Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все просто, на толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

    Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов. Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор. В этом примере направление вращения, вы уже не измените, какое есть такое и будет. Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

    Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только. В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя, также осуществляется через конденсатор.

    как определить на однофазном двигателе, сопротивление и подключение

    Для определения типа обмотки однофазного двигателя достаточно взглянуть на маркировку на шильдике и схему. Но бывают ситуации, когда любые маркировочные определения отсутствуют, что, в свою очередь, существенно усложняет задачу. К тому же вид обмотки электродвигателя, который уже ремонтировали, лучше определять самостоятельно, во избежание неприятных неожиданностей.

    Что такое пусковая обмотка

    Несмотря на свое название, однофазные двигатели имеют двухфазную обмотку: основную и вспомогательную, именно последняя делит электрические моторы небольшой мощности на виды. Так, встречаются бифилярные и конденсаторные электродвигатели, и если первые имеют пусковую обмотку, то вторые обладают пусковым конденсатором. И если у второго вида второстепенная обмотка все время находится в рабочем состоянии, то у первого она отключается от сети сразу после того, как мотор наберет нужный разгон. Таким образом, вспомогательная катушка включается на короткий промежуток времени.

    Характеристики рабочей обмотки

    Основной или рабочей обмоткой является та, которая работает постоянно, создавая магнитное поле. Как следствие, она обладает большим сечением проводника и меньшим активным сопротивлением из-за постоянной нагрузки. Однако, несмотря на всю ее значимость, она не может работать без пускового механизма, которым и является вспомогательная катушка.

    Как отличить на однофазном двигателе

    Однофазные двигатели оснащаются двумя типами обмотки для того, чтобы их ротор мог вращаться, поскольку только одной для этого недостаточно. Поэтому перед подключением двигателя необходимо разобраться, какой моток является основным, а какой вспомогательным. Сделать это можно несколькими способами.

    По цветовой маркировке

    К какому типу относится конкретный моток, можно определить по цветовой маркировке во время визуального осмотра двигателя. Как правило, красные провода относятся к рабочему типу, а вот синие – вспомогательному.

    Но во всех правилах есть свои исключения, поэтому всегда необходимо обращать внимание на бирку электродвигателя, на которую наносится расшифровка всех маркировок.

    Однако если двигатель уже был в ремонте или на нем отсутствует бирка, данный способ проверки является не эффективным. В первом случае во время ремонтных работ могло полностью поменяться внутреннее содержимое мотора, а во втором – нет возможности безошибочно расшифровать цветные обозначения. К тому же иногда маркировка может вообще отсутствовать. Поэтому в таких ситуациях, лучше прибегнуть к другому, более достоверному способу.

    По толщине проводов

    Толщина проводов, которые выходят из электромашины небольшой мощности, поможет отличить пусковую катушку от рабочей. Поскольку вспомогательная работает непродолжительное время и не испытывает серьезной нагрузки, то провода, относящиеся к ней, будут более тонкими.

    Однако не всегда можно определить толщину сечения проводов невооруженным глазом, иногда разница между ними совсем незаметна человеку.

    Но даже если она бросается в глаза, опираться только на это не стоит. Поэтому многие всегда измеряют сопротивление проводов.

    При помощи мультиметра

    Мультиметр – специальный прибор, позволяющий измерить сопротивление проводов, а также их целостность. Для этого необходимо следовать следующему алгоритму:

    1. Возьмите мультиметр и выберите нужную функцию.

    1. Снимите изоляцию с проводов двигателя, и соедините два любые из них со щупами прибора. Так происходит замер силы сопротивления между двумя проводами мотора.

    1. Если на экране прибора не появилось никаких числовых значений, то необходимо заменить один из проводов, и после этого повторить процедуру. Полученные показания будут относиться к выводам одного мотка.
    2. Подключите щупы измерительного прибора к оставшимся жилам и зафиксируйте показания.
    3. Сравните полученные результаты. Электропровода с более сильным сопротивлением будут относиться к пусковой катушке, а с более слабым – к рабочей.

    После того, как замеры будут определены и станет понятно, какие электропровода к какой катушке относятся, рекомендовано промаркировать их любым удобным способом. Это позволит в дальнейшем пропускать процедуру измерения сопротивления при подключении двигателя.

    Отличить, где находиться пусковая, а где рабочая обмотка однофазного мотора, можно несколькими способами. Однако наиболее действенным из них является измерение сопротивления электропроводов, отходящих из электромотора малой мощности, с помощью мультиметра.

    Как определить рабочую и пусковую обмотки

    Как определить рабочую и пусковую обмотки однофазного электродвигателя

    Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

    Меня часто спрашивают о том, как можно отличить рабочую обмотку от пусковой в однофазных двигателях, когда на проводах отсутствует маркировка.

    Каждый раз приходится подробно разъяснять, что и как. И вот сегодня я решил написать об этом целую статью.

    В качестве примера возьму однофазный электродвигатель КД-25-У4, 220 (В), 1350 (об/мин.):

    • КД — конденсаторный двигатель
    • 25 — мощность 25 (Вт)
    • У4 — климатическое исполнение

    Вот его внешний вид.

    Как видите, маркировка (цветовая и цифровая) на проводах отсутствует. На бирке двигателя можно увидеть, какую маркировку должны иметь провода:

    • рабочая (С1-С2) — провода красного цвета
    • пусковая (В1-В2) — провода синего цвета

    В первую очередь я Вам покажу, как определить рабочую и пусковую обмотки однофазного двигателя, а затем соберу схему его включения. Но об этом будет следующая статья. Перед тем как приступить к чтению данной статьи рекомендую Вам прочитать: подключение однофазного конденсаторного двигателя .

    Визуально смотрим сечение проводников. Пара проводов, у которых сечение больше, относятся к рабочей обмотке. И наоборот. Провода, у которых сечение меньше, относятся к пусковой.

    Зная основы электротехники. можно с уверенностью сказать: чем больше сечение проводов, тем меньше их сопротивление, и наоборот, чем меньше сечение проводов, тем больше их сопротивление.

    В моем примере разница в сечении проводов не видна, т.к. они тонкие и на глаз их отличить не возможно.

    2. Измерение омического сопротивления обмоток

    Даже если разницу в сечении проводов видно не вооруженным глазом, то я Вам все равно рекомендую измерять величину сопротивления обмоток. Таким образом, мы заодно и проверим их целостность.

    Для этого воспользуемся цифровым мультиметром М890D. Сейчас я не буду рассказывать Вам о том, как пользоваться мультиметром, об этом читайте здесь:

    Снимаем изоляцию с проводов.

    Затем берем щупы мультиметра и производим замер сопротивления между двух любых проводов.

    Если на дисплее нет показаний, то значит нужно взять другой провод и снова произвести замер. Теперь измеренное значение сопротивления составляет 300 (Ом).

    Это мы нашли выводы одной обмотки. Теперь подключаем щупы мультиметра на оставшуюся пару проводов и измеряем вторую обмотку. Получилось 129 (Ом).

    Делаем вывод: первая обмотка — пусковая, вторая — рабочая.

    Чтобы в дальнейшем не запутаться в проводах при подключении двигателя, подготовим бирочки («кембрики») для маркировки. Обычно, в качестве бирок я использую, либо изоляционную трубку ПВХ, либо силиконовую трубку (Silicone Rubber) необходимого мне диаметра. В этом примере я применил силиконовую трубку диаметром 3 (мм).

    По новым ГОСТам обмотки однофазного двигателя обозначаются следующим образом:

    У двигателя КД-25-У4, взятого в пример, цифровая маркировка выполнена еще по-старому:

    Чтобы не было несоответствий маркировки проводов и схемы, изображенной на бирке двигателя, маркировку я оставил старую.

    Одеваю бирки на провода. Вот что получилось.

    Для справки: Многие ошибаются, когда говорят, что вращение двигателя можно изменить путем перестановки сетевой вилки (смены полюсов питающего напряжения). Это не правильно. Чтобы изменить направление вращения, нужно поменять местами концы пусковой или рабочей обмоток. Только так.

    Мы рассмотрели случай, когда в клеммник однофазного двигателя выведено 4 провода. А бывает и так, что в клеммник выведено всего 3 провода.

    В этом случае рабочая и пусковая обмотки соединяются не в клеммнике электродвигателя, а внутри его корпуса.

    Как быть в таком случае?

    Все делаем аналогично. Производим замер сопротивления между каждыми проводами. Мысленно обозначим их, как 1, 2 и 3.

    Вот, что у меня получилось:

    Отсюда делаем следующий вывод:

    • (1-2) — пусковая обмотка
    • (2-3) — рабочая обмотка
    • (1-3) — пусковая и рабочая обмотки соединены последовательно (301 + 129 = 431 Ом)

    Для справки: при таком соединении обмоток реверс однофазного двигателя тоже возможен. Если очень хочется, то можно вскрыть корпус двигателя, найти место соединения пусковой и рабочей обмоток, разъединить это соединение и вывести в клеммник уже 4 провода, как в первом случае. Но если у Вас однофазный двигатель является конденсаторным, как в моем случае с КД-25, то его реверс можно осуществить путем переключения фазы питающего напряжения .

    P.S. На этом все. Если есть вопросы по материалу статьи, то задавайте их в комментариях. Спасибо за внимание.

    Добрый вечер, Дмитрий! Я сам работаю электриком в ЭТЛ. У меня вопрос по поводу испытаний кабельной линии из сшитого полиетилена. Вы сталкивались с этим, какое подавали напряжение, какие были токи утечки, сколько по времени проходит испытание одной фазы? Заранее спасибо. если можно отправьте свой ответ мне на
    почту.

    Артем, здравствуйте. Об испытании кабелей из сшитого полиэтилена я писал в комментариях в этой статье .

    здравствуйте Дмитрий. а не могли бы вы подробно написать статью о масляных выключателях, (соленоид, контактор включения, катушку отключения, его испытания, замеры характеристик) и также испытания силовых трансформатор и его замеры. очень нужно, есть нюансы в голове.

    SLV, я планировал написать эти статьи, особенно про разные типы приводов (ПЭ-11, ПС-10, ПЭ-21 и др.), про высоковольтные масляные и вакуумные выключатели, установленные, как в камерах КСО, так и на каретках, но боюсь, что многим посетителям сайта это будет не интересно. Вот постоянно и откладываю…

    Здравствуйте, Дмитрий!
    Вы все очень замечательно объясняете, огромное спасибо! Не могли бы Вы прояснить, что означает в автоматических выключателях, к примеру 6кА или 35кА, если они рассчитаны на один ток срабатывания? И почему у них такая разница в цене?

    Борис, значения 4,5 (кА), 6 (кА), 10 (кА) и т.д. означают электродинамическую стойкость аппарата защиты при коротком замыкании в сети, т.е. показывают насколько автомат устойчив к короткому замыканию. Для дома (квартиры) вполне хватит 4,5 (кА), т.к. линии от ТП до жилого дома и от ВРУ до квартир достаточно длинные, они обладают большим активным сопротивлением, что приводит к снижению токов короткого замыкания до значений 0,5-1,5 (кА), а чаще и того меньше.

    я весь интернет перерыл, нифига не могу разобрать, книги на работе читал, не могу понять и все.кстати немогли бы вы сказать что все таки значит тангенс диэлектрических потерь масла, вот все про него говорят на работе а никто и толком точно незнает.)

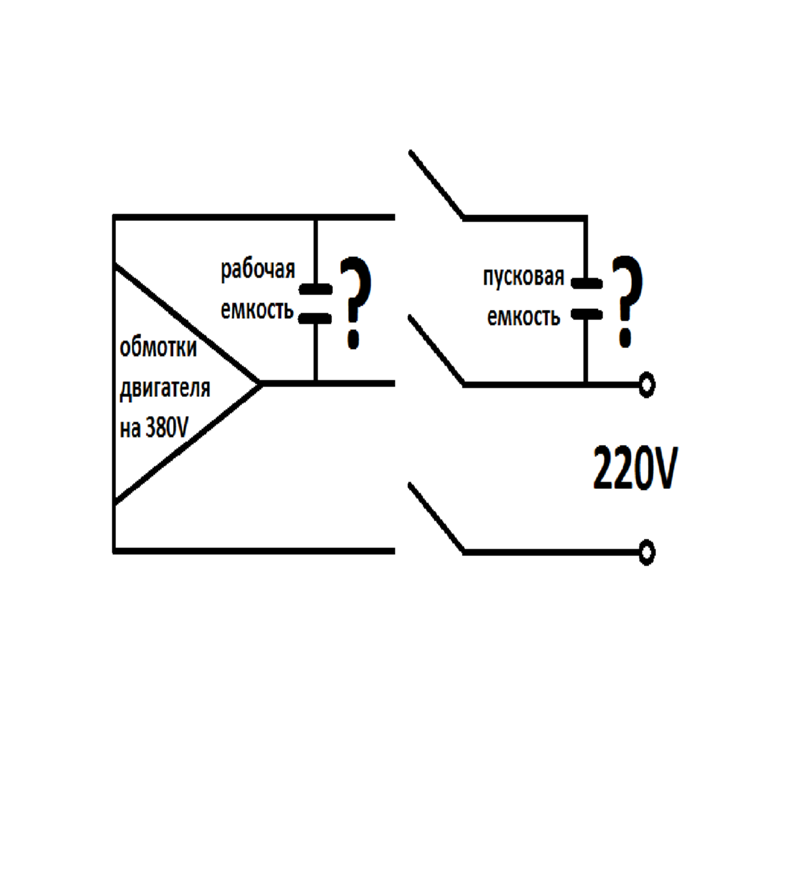

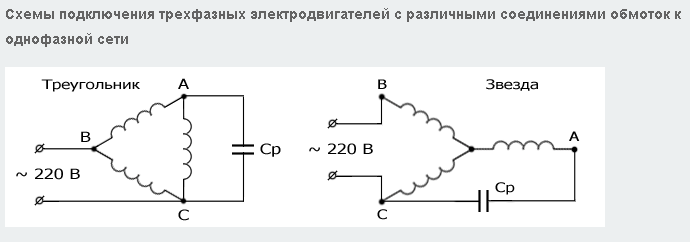

    И ещё одно.Раньше многие подключали 3-х фазные двигатели к однофазной цепи, но время ушло.Многие сейчас покупают готовые однофазные.У меня была таблица соотношения мощности двигателя к мощности конденсаторов.А тут один знакомый попросил подключить в гараже движок трехфазник.Таблицу я не нашел,пришлось подбирать.
    Так вот, нет ли у вас такой таблицы.Они были в старых учебниках по электротехнике.Если есть, прошу опубликовать или отправить на мой E-mail.
    C уважением, Николай.

    Николай, читайте здесь. Там есть расчет емкости рабочего и пускового конденсаторов в зависимости от мощности двигателя.

    Добрый день! Подскажите пожалуйста по проблемке. Однофазный двигатель с конденсаторным стартом. Время от времени двигатель не пускается-гудит. Батарея конденсаторов собрана из трёх МБГП-2 конденсаторов по 2мкФ 630В. Кондёры на тестере показывают полную ёмкость. Чем грозит увеличение ёмкости конденсаторов? и чем грозит уменьшение вольтажа их же с 630В до 450В?Спасибо! сопротивление обмоток 50 Ом пусковая 20 Ом рабочая марку двигателя сейчас не помню.

    Вадим, если двигатель гудит, то значит отсутствует вращающий момент. Это может произойти по следующим причинам: либо вышли из строя конденсаторы (отсутствие или малая емкость), либо возникает межвитковое в одной из обмоток двигателя. Лучше начать с простого и заменить старые конденсаторы на новые. Емкость увеличивать не нужно, ну если только совсем немного в ту или иную сторону, а вот вместо 630 (В) можно смело использовать 450 (В).

    Добрый день. Конденсаторы показывают номинальную ёмкость. найти другие у нас оказалось проблемой. либо большая либо меньшая ёмкость, либо габарит не подходящий. либо ценник не реальный и сроки поставки. как я понял если я увеличу с шести до почти семи мкФ то особых проблем не будет?двигатель по условию работает по секунд пятнадцать.проблема с пуском носит не систематический характер. как вычислить межвитковое? на трёх фазных асинхронных знаю, прибор есть.спасибо.

    Здравствуйте,знатоки.Что,если непредсказуемо меняется направление вращения двигателя.Но,если я использую обмотку с меньшим сечением как рабочую,то тогда все отлично работает,и при перемене контактов,правильно меняет направление вращения,и работает около часа без перегрева.Движок обычный старый СССР.Одна обмотка 14 Ом, вторая 56 Ом.

    Доброго времени суток,сегодня взялся запустить вытяжку бытовую над плитой, блок управления скоростью двигателя уже давно приказал долго жить….со светом нет проблем, а вот с эл.двигателя идут четыре провода, как же с ними быть. кого куда подключать? Пвсевдосенсорные кнопки выдернул, поставил фиксируемые, вытяжка KRONA GALA с тремя скоростями вращения вентилятора….Помогите с подключением.

    А как вы определили что пусковая обмотка должна иметь большее сопротивление чем рабочая? исходя из чего? обьясните пожалуйста

    Здравствуйте,у меня двигатель 2ДАК71-40-1.0-у2 имеется четыре провода(черный,красный,серый,белый)все они прозваниваются между собой,подскажите пожалуйста как подкючить?

    http://zametkielectrika.ru

    ДВИГАТЕЛИ: СОПРОТИВЛЕНИЕ-ПУСК ИНДУКЦИОННО-РАБОТА И КОНДЕНСАТОР-ПУСК ИНДУКЦИОННО-РАБОЧИЕ ДВИГАТЕЛИ

    СОПРОТИВЛЕНИЕ-ПУСК ИНДУКЦИОННЫЙ- ПУСК И КОНДЕНСАТОР-ПУСК ИНДУКЦИОННО-ПУСКОВЫЕ ДВИГАТЕЛИ

    Асинхронные двигатели с резистивным пуском и индукционные двигатели с конденсаторным пуском очень похожи по конструкции. Обмотка статора обоих двигателей содержит как пусковую обмотку , так и рабочую обмотку . Пусковая обмотка сделана из провода меньшего диаметра и расположена выше в материале металлического сердечника, чем ходовая обмотка, как показано на Рисунке 11–3.Поскольку пусковая обмотка сделана из проволоки меньшего размера, чем обмотка, она будет иметь более высокое сопротивление, чем обмотка. Размещение ходовой обмотки глубже в материале металлического сердечника приводит к тому, что она демонстрирует большую индуктивность, чем пусковая обмотка. Электрически обмотка похожа на схему, показанную на Рисунке 11–4. Статор построен в этом

    , чтобы произвести фазовый сдвиг между током, протекающим через пусковую обмотку, и током, протекающим через пусковую обмотку.И индукционные двигатели с резистивным пуском и конденсаторным пуском начинают вращение, создавая вращающееся магнитное поле в обмотке статора. Напомним, что вращающееся магнитное поле не может быть создано с помощью одной фазы.

    Асинхронный двигатель с резистивным пуском

    Вращающееся магнитное поле асинхронного двигателя с резистивным пуском создается противофазными токами в рабочей и пусковой обмотках. Поскольку рабочая обмотка кажется более индуктивной и менее резистивной, чем пусковая обмотка, ток в рабочей обмотке будет близок к 90 градусам, сдвинутым по фазе с приложенным напряжением.Пусковая обмотка кажется более резистивной и менее индуктивной, чем рабочая обмотка, в результате чего ток пусковой обмотки будет меньше противофазен с приложенным напряжением, как показано на Рисунке 11–5. Разница фазового угла между током в рабочей обмотке и током в пусковой обмотке асинхронного двигателя с резистивным пуском обычно составляет от 35 до 40 градусов. Этой разницы фазовых углов достаточно для создания слабого вращающегося поля и, как следствие, слабого крутящего момента для запуска двигателя. Когда двигатель достигает примерно 75% своей номинальной скорости, пусковая обмотка отключается от цепи, и двигатель продолжает работать с рабочей обмоткой.В негерметичных двигателях пусковая обмотка обычно отключается с помощью центробежного выключателя. Центробежный выключатель показан на Рисунке 11–6. Контакты центробежного выключателя включены последовательно с пусковой обмоткой, как

    , показанный на Рисунке 11–7. Когда двигатель находится в состоянии покоя или не работает, контакты центробежного переключателя замыкаются и обеспечивают замыкание пусковой обмотки. Когда двигатель запускается и достигает примерно 75% своей номинальной скорости, противовес на центробежном переключателе перемещается наружу из-за центробежной силы, вызывая размыкание контактов и отключение пусковой обмотки от источника питания.Двигатель продолжает работать на ходовой обмотке.

    Когда пусковая обмотка отключена от цепи, в статоре больше не создается вращающееся магнитное поле. Этот тип двигателя продолжает работать из-за тока, наведенного в обмотках короткозамкнутого ротора. Роторы с беличьей клеткой названы так потому, что они содержат стержни внутри ротора, которые напоминали бы беличью клетку, если бы слои были удалены, как показано на Рисунке 11-8.

    Беличья клетка — это устройство, которое часто помещают в клетку с маленькими домашними животными, такими как хомяки, чтобы они могли тренироваться, бегая внутри беличьей клетки.Ротор с короткозамкнутым ротором, разрезанный пополам, ясно показывает стержни и вал двигателя, как показано на Рисунке 11–9. Стержни вращающейся обмотки ротора с короткозамкнутым ротором прорезают линии магнитного потока, вызывая индуцированное напряжение в роторе. Поскольку стержни ротора закорочены вместе на каждом конце, ток, протекающий через стержни ротора, создает магнитное поле в роторе. В роторе возникают переменные магнитные поля, заставляющие двигатель продолжать работу, как показано на Рисунке 11–10. Это тот же принцип, который позволяет трехфазному двигателю продолжать работу, если одна фаза потеряна и двигатель подключен к однофазной сети.Основное отличие состоит в том, что двигатель с расщепленной фазой предназначен для работы в этих условиях, а трехфазный двигатель — нет. Асинхронные двигатели с резистивным пуском и конденсаторным пуском имеют прочную конструкцию и прослужат годы при минимальном техническом обслуживании. Однако их рабочие характеристики не так желательны, как у других типов однофазных двигателей. Благодаря своему принципу действия они имеют низкий коэффициент мощности. Когда двигатель работает без нагрузки, они потребляют почти столько же тока, сколько при работе двигателя с полной нагрузкой.Обычно, если двигатель потребляет ток полной нагрузки 8 ампер, ток холостого хода может составлять от 6,5 до 7 ампер.

    Конденсаторные асинхронные двигатели

    Асинхронные двигатели с конденсаторным пуском очень похожи на асинхронные двигатели с резистивным пуском. Конструкция обмотки статора в основном такая же. Основное отличие состоит в том, что конденсатор включен последовательно с пусковой обмоткой, как показано на Рисунке 11–11. Индуктивные нагрузки заставляют ток отставать от приложенного напряжения.Конденсаторы, однако, заставляют ток опережать приложенное напряжение. Если пусковой конденсатор рассчитан правильно, ток пусковой обмотки будет опережать приложенное напряжение на величину, которая приведет к сдвигу фазы на 90 градусов между током пусковой обмотки и током пусковой обмотки, что приведет к увеличению величины пускового момента. , как показано на Рисунке 11–12. Если емкость пускового конденсатора слишком велика, это приведет к смещению тока пусковой обмотки более чем на 90 градусов по фазе с током рабочей обмотки, и пусковой крутящий момент будет уменьшен.При замене пускового конденсатора на данный тип

    двигателя следует соблюдать рекомендованные производителем значения в микрофарадах. Допускается использование конденсатора с более высоким номинальным напряжением, но никогда не устанавливайте конденсатор с более низким номинальным напряжением. Асинхронный двигатель с конденсаторным пуском показан на Рисунке 11–13. Типичный пусковой конденсатор показан на Рисунке 11–14.

    Входящие термины поиска:

    Как рассчитать ток двигателя с учетом сопротивления обмотки

    Обновлено 3 ноября 2020 г.

    Крис Дезил

    Согласно закону Ома, ток (I) через проводящий провод прямо пропорционален приложенному напряжению. (V) и сопротивление провода (R).Это соотношение не меняется, если проволока наматывается на сердечник и образует ротор электродвигателя. В математической форме закон Ома:

    V = IR

    или, если поместить ток и сопротивление по разные стороны от знака равенства:

    I = \ frac {V} {R}

    Сопротивление провода зависит от его диаметра. , длина, проводимость и температура окружающей среды. Медная проволока используется в большинстве двигателей, а медь имеет одну из самых высоких проводимостей среди всех металлов.

    TL; DR (слишком долго; не читал)

    Закон Ома гласит, что ток через провод — даже длинный провод, намотанный на соленоид двигателя — равен напряжению, деленному на сопротивление.Вы можете определить сопротивление обмотки двигателя, если знаете калибр провода, радиус соленоида и количество обмоток.

    Сопротивление провода

    Закон Ома говорит вам, что вы можете рассчитать ток, протекающий через обмотку двигателя, если вы знаете напряжение и сопротивление провода. Напряжение определить несложно. Вы можете прикрепить к клеммам источника питания вольтметр и измерить его. Определение другой переменной, сопротивления провода, не так просто, потому что оно зависит от четырех переменных.

    Сопротивление провода обратно пропорционально диаметру и проводимости провода, что означает, что оно увеличивается по мере уменьшения этих параметров. С другой стороны, сопротивление прямо пропорционально длине провода и температуре — оно увеличивается с увеличением этих параметров. Что еще более усложняет, сама проводимость изменяется с температурой. Однако, если вы проводите измерения при определенной температуре, например при комнатной температуре, и температура, и проводимость становятся постоянными, и вам нужно только учитывать длину провода и его диаметр, чтобы рассчитать сопротивление провода.Сопротивление (R) становится равным константе (k), умноженной на отношение длины провода (l) к диаметру (d):

    R = k \ frac {l} {d}

    Длина провода и калибр провода.

    Для расчета сопротивления необходимо знать как длину провода, намотанного вокруг соленоида двигателя, так и диаметр провода. Однако, если вы знаете калибр проволоки, вы знаете и диаметр, потому что можете посмотреть его в таблице. Некоторые таблицы помогают еще больше, перечисляя сопротивление на стандартную длину для проводов всех размеров.Например, диаметр провода калибра 16 составляет 1,29 мм или 0,051 дюйма, а сопротивление на 1000 футов составляет 4,02 Ом.

    В конце концов, все, что вам действительно нужно измерить, — это длина провода, если вы знаете его калибр. В соленоиде двигателя провод несколько раз наматывается на сердечник, поэтому для расчета его длины вам нужны две части информации: радиус сердечника (r) и количество витков (n). Длина одной обмотки равна окружности сердечника — 2πr, поэтому общая длина провода составляет 2πrn.Используйте это выражение для расчета длины провода, и, узнав ее, вы сможете экстраполировать сопротивление из таблицы сопротивлений.

    Расчет тока

    Зная приложенное напряжение и рассчитав сопротивление провода, у вас есть все необходимое для применения закона Ома для определения тока, протекающего через катушку. Поскольку сила тока определяет силу индуцированного магнитного поля катушки, эта информация позволяет количественно оценить мощность двигателя.

    Однофазные двигатели переменного тока (часть 1)


    ЦЕЛИ:

    • перечислены различные типы электродвигателей с расщепленной фазой.
    • обсуждает работу электродвигателей с расщепленной фазой.
    • изменяет направление вращения двигателя с расщепленной фазой.
    • обсуждает работу многоскоростных электродвигателей с расщепленной фазой.
    • обсуждает работу двигателей с расщепленными полюсами.
    • обсуждает работу двигателей отталкивающего типа.
    • обсуждают работу шаговых двигателей.
    • обсуждают работу универсальных двигателей.

    ГЛОССАРИЙ ТЕРМИНОВ ОДНОФАЗНЫХ ДВИГАТЕЛЕЙ

    • выключатель центробежный — выключатель, служащий для отключения пусковых обмоток в электродвигателе с расщепленной фазой после того, как электродвигатель разогнался примерно до 75% номинальной скорости
    • компенсирующая обмотка — обмотка, используемая в универсальных двигателях для противодействия индуктивное сопротивление в обмотках якоря
    • компенсация проводимости — достигается подключением компенсирующего обмотка универсального двигателя последовательно с обмоткой возбуждения
    • Двигатель Holtz — тип однофазного синхронного двигателя, который работает при скорости 1200 об / мин
    • индуктивная компенсация — осуществляется замыканием компенсирующего обмотка выводит вместе и позволяет индуцированному напряжению подавать ток на обмотку
      • Многоскоростные однофазные двигатели
    • — двигатели, рассчитанные на более чем одна скорость полной нагрузки
    • нейтральная плоскость — точка, в которой в якоре не возникает напряжения. обмотка
    • run обмотка — одна из обмоток в двухфазном двигателе
    • асинхронный двигатель с расщепленными полюсами — однофазный двигатель, который производит вращающееся магнитное поле путем затенения одной стороны каждого полюсного наконечника; затенение достигается путем размещения петли из большого медного провода вокруг одной стороны затеняющей катушки полюсного наконечника петля из большого провода, используемая для формирования затененный полюс
    • Двухфазный двигатель — тип однофазного двигателя, который разделяет ток. поток через две отдельные обмотки для создания вращающегося магнитного поля
    • пусковая обмотка одной из обмоток, используемых в электродвигателе с расщепленной фазой
      • Синхронные двигатели
    • — двигатели, которые работают с постоянной скоростью от нагрузка до полной нагрузки синхронная скорость скорость вращающегося магнитного поле асинхронного двигателя переменного тока
    • двухфазный — система питания, вырабатывающая два отдельных фазных напряжения Универсальный двигатель с разнесением на 90 ° Тип однофазного двигателя, который может работать на постоянном или переменном токе
    • Двигатель Уоррена — тип однофазного синхронного двигателя, который работает при скорости 3600 об / мин

    Хотя большинство крупных двигателей, используемых в промышленности, являются трехфазными, на раз необходимо использовать однофазные двигатели.Однофазные двигатели используются практически исключительно для эксплуатации бытовой техники, такой как кондиционеры, холодильники, колодезные насосы и вентиляторы. Обычно они рассчитаны на работу от 120 В или 240 В. Они имеют размер от долей до нескольких лошадиных сил, в зависимости от приложения.

    ДВИГАТЕЛИ С РАЗДЕЛЬНЫМИ ФАЗАМИ

    Электродвигатели с разделенной фазой делятся на три основных класса:

    1. Асинхронный двигатель с резистивным пуском.
    2. Асинхронный двигатель с конденсаторным пуском.
    3. Конденсаторный двигатель с конденсаторным пуском.

    Хотя эти двигатели имеют разные рабочие характеристики, они похожи по конструкции и используют одинаковый принцип работы. Сплит-фаза моторы получили свое название из-за того, как они работают по принципу вращающееся магнитное поле. Однако вращающееся магнитное поле не может быть производится только с одной фазой. Электродвигатели с расщепленной фазой, таким образом, разделяют протекание тока через две отдельные обмотки для имитации двухфазного питания система.Вращающееся магнитное поле может быть создано двухфазной системой.


    FGR. 1 Двухфазный генератор вырабатывает напряжения, сдвинутые по фазе на 90 °. друг с другом.

    ДВУХФАЗНАЯ СИСТЕМА

    В некоторых частях мира вырабатывается двухфазное питание. Двухфазный Система состоит из генератора с двумя намотанными катушками. 90 ° друг от друга (FGR. 1). Следовательно, напряжения двухфазной системы равны 90 ° не совпадают по фазе друг с другом.Эти два сдвинутых по фазе напряжения могут создать вращающееся магнитное поле. Потому что должно быть два напряжения или токи в противофазе друг с другом для создания вращающегося магнитного поля, в двигателях с расщепленной фазой используются две отдельные обмотки для создания разности фаз между токами в двух обмотках. Эти моторы буквально раскалываются одна фаза и производят вторую фазу, отсюда и название двигателя с расщепленной фазой.

    ==


    FGR. 2A Обмотка статора используется с асинхронными двигателями с резистивным пуском.

    ==

    Статор электродвигателя с расщепленной фазой содержит две отдельные обмотки: намотка начала и намотка хода.

    Пусковая обмотка сделана из тонкого провода и размещена в верхней части сердечник статора. Обмотка прогона сделана из проволоки сравнительно большого диаметра. размещается в нижней части сердечника статора. Fgrs. -2A и 2B показывают фотографии двух статоров с расщепленной фазой. Статор в A используется для запуска с сопротивлением. асинхронный двигатель или конденсаторный асинхронный двигатель.

    Статор в B используется для конденсаторного двигателя с конденсаторным пуском. Оба статоры содержат четыре полюса, а пусковая обмотка расположена под углом 90 ° от ходовой обмотки.

    Обратите внимание на разницу в размере и положении двух обмоток статор показан на FGR. 2А.

    Пусковая обмотка сделана из небольшого провода и размещена в верхней части сердечник статора. Это приводит к тому, что она имеет более высокое сопротивление, чем обмотка хода.

    Пусковая обмотка расположена между полюсами ходовой обмотки.В ходовая обмотка сделана из проволоки большего диаметра и размещена в нижней части основной. Это дает ему более высокое индуктивное сопротивление и меньшее сопротивление, чем у пусковая обмотка. Эти две обмотки подключены параллельно каждой прочее (FGR. 3).

    При подаче питания на статор ток течет через обе обмотки. Поскольку пусковая обмотка более резистивная, через нее протекает ток. будет больше совпадать по фазе с приложенным напряжением, чем будет течь ток через ходовую обмотку.

    Ток, протекающий через рабочую обмотку, будет отставать от приложенного напряжения. из-за индуктивного сопротивления.

    Эти два противофазных тока создают вращающееся магнитное поле в статор. Скорость этого вращающегося магнитного поля называется синхронной. скорость и определяется двумя факторами:

    1. количество полюсов статора
    2. частота подаваемого напряжения.

    Скорость вращающегося магнитного поля можно определить по формуле:

    S = 120 F / P

    Где:

    S =

    об / мин

    F = частота в герцах

    P = Количество полюсов статора

    ПРИМЕР

    Однофазный двигатель содержит шесть полюсов статора и подключен к сети 60 Гц. линия.Какая скорость вращающегося магнитного поля?

    S = 120 _ 60 6

    S = 1200 об / мин

    Частота линии электропередачи на всей территории США составляет 60 Гц. Таблица 19-1 перечислены обороты в минуту (об / мин) для двигателей с разными номерами. полюсов статора.

    ===

    Табл. 1 об / мин при 60 Гц

    Полюса статора —

    об / мин
    • 2 — 3600
    • 4 — 1800
    • 6 — 1200
    • 8–900

    ===

    ==


    FGR.2B Обмотка статора, используемая с конденсаторными двигателями с конденсаторным пуском.

    ==


    FGR. 3 Пусковая и рабочая обмотки подключаются параллельно каждой Другие.

    ==

    СОПРОТИВЛЕНИЕ-ПУСК ИНДУКЦИОННЫХ ДВИГАТЕЛЕЙ

    Асинхронный двигатель с резистивным пуском назван так потому, что состояние между пуском и работой обмотки тока вызвано пуском обмотка имеет большее сопротивление, чем обмотка хода.

    Величина пускового момента, создаваемого двигателем с расщепленной фазой, определяется. по трем факторам:

    1. Напряженность магнитного поля статора.

    2. Напряженность магнитного поля ротора.

    3. Разность фазового угла между током в пусковой обмотке и ток в обмотке хода. (Максимальный крутящий момент создается, когда эти два токи сдвинуты по фазе на 90 °.)

    Хотя эти два тока не совпадают по фазе друг с другом, они не совпадают по фазе на 90 °.В Обмотка запуска более индуктивна, чем обмотка запуска, но у нее есть некоторое сопротивление, которое предотвращает смещение по фазе тока на 90 ° с напряжением. Пусковая обмотка более резистивная, чем ходовая, но у него есть индуктивное сопротивление, предотвращающее ток от находится в фазе с приложенным напряжением. Следовательно, разность фаз от 35 ° до 40 ° возникает между этими двумя токами, что приводит к довольно слабый пусковой крутящий момент (FGR.4).

    ===


    FGR. 4 Рабочий ток и пусковой ток не совпадают по фазе на 35-40 °. друг с другом.

    ===


    FGR. 5 Центробежный выключатель используется для отключения пусковой обмотки от схема.

    ===


    FGR. 6 Центробежный выключатель замкнут, когда ротор не вращается.

    ===

    ОТКЛЮЧЕНИЕ ПУСКОВОЙ ОБМОТКИ

    Вращающееся магнитное поле статора необходимо только для запуска ротора. превращение.Как только ротор разгонится примерно до 75% от номинальной скорости, пусковую обмотку можно отключить от цепи, и двигатель будет продолжать работу только с включенной обмоткой хода. Двигатели, которые не герметично закрыты (большинство компрессоров холодильных систем и кондиционеров) герметично закрыты) используйте центробежный выключатель, чтобы отключить пуск обмотки из схемы. Контакты центробежного выключателя соединены последовательно с пусковой обмоткой (FGR.5). Центробежный переключатель содержит набор подпружиненных грузов. Когда вал не вращается, пружины удерживайте фибровую шайбу в контакте с подвижным контактом переключателя (FGR. 6). Волоконная шайба заставляет подвижный контакт замкнуть цепь с стационарный контакт.

    Когда ротор ускоряется примерно до 75% номинальной скорости, центробежная сила заставляет веса преодолевать силу пружин. Волоконная шайба втягивается и позволяет контактам размыкать и отключать пусковую обмотку из схемы (FGR.7). Пусковая обмотка этого типа двигателя предназначена быть под напряжением только в течение периода времени, в течение которого двигатель фактически начиная. Если не отсоединить пусковую обмотку, она выйдет из строя. чрезмерным током.

    ==


    FGR. 7 Контакт размыкается, когда ротор достигает примерно 75% номинальной скорости.

    ==


    FGR. 8 Подключение реле горячего провода.

    ==


    FGR. 9 Пусковое реле термоэлектрического типа.

    ==

    ПУСКОВОЕ РЕЛЕ

    Асинхронные двигатели с резистивным пуском и индукционные двигатели с конденсаторным пуском иногда герметично закрыты, например, при кондиционировании воздуха и холодильных установках. компрессоры. Когда они герметично закрыты, центробежный переключатель не может использоваться для отключения пусковой обмотки. Устройство, которое можно установить снаружи нужен для отключения пусковых обмоток от цепи. Пусковые реле выполнить эту функцию.

    Есть три основных типа пусковых реле, используемых с резистивным пуском. и электродвигателей конденсаторного пуска:

    1 Реле горячего провода.

    2 Реле тока.

    3 Твердотельное пусковое реле.

    Реле горячего провода работает как пусковое реле, так и как реле защиты от перегрузки. реле. В схеме, показанной в FGR. 8 предполагается, что термостат контролирует работу мотора. Когда термостат закрывается, ток протекает через резистивный провод и через два нормально замкнутых контакта подключен к пусковой и пусковой обмоткам двигателя.Высокий старт ток двигателя быстро нагревает резистивный провод, вызывая его расширение. Расширение провода вызывает подпружиненный контакт пусковой обмотки. размыкать и отключать пусковую обмотку от цепи, уменьшая двигатель Текущий. Если двигатель не перегружен, резистивный провод никогда не выходит из строя. достаточно горячий, чтобы вызвать размыкание контакта перегрузки, и двигатель продолжает работать. бежать. Однако при перегрузке двигателя резистивный провод расширяется. Достаточно разомкнуть контакт перегрузки и отключить двигатель от сети.Фотография пускового реле с нагревом приведена на FGR. 9.

    Реле тока также работает, определяя величину протекающего тока. в цепи. Этот тип реле работает по принципу магнитного поле вместо расширяющегося металла. Реле тока содержит катушку с несколько витков большого провода и набор нормально разомкнутых контактов FGR. 10. Катушка реле подключена последовательно с ходовой обмоткой электродвигатель, а контакты соединены последовательно с пусковой обмоткой, как показано в FGR.11. Когда контакт термостата замыкается, подается питание. к обмотке двигателя. Поскольку пусковая обмотка разомкнута, двигатель не запускается, что приводит к протеканию высокого тока в цепи рабочей обмотки. Этот сильный ток создает сильное магнитное поле в катушке реле, в результате чего нормально разомкнутые контакты замыкаются и подключают начать намотку на схему.

    При запуске двигателя ток рабочей обмотки значительно снижается, что позволяет пусковые контакты снова разомкнуть и отсоединить пусковую обмотку от схема.

    ===


    FGR. 10 Текущий тип пускового реле.

    ===


    FGR. 11 Подключение реле тока.

    ===


    FGR. 12 Пусковое твердотельное реле.

    ===


    FGR. 13 Подключение твердотельного пускового реле.

    ===

    Твердотельное пусковое реле, FGR. 12, выполняет ту же основную функцию как текущее реле и во многих случаях заменяет как текущее реле и центробежный переключатель.Пусковое твердотельное реле обычно надежнее и дешевле, чем реле тока или центробежный выключатель. Пусковое твердотельное реле на самом деле является электронным компонентом. известный как термистор. Термистор — это устройство, которое демонстрирует изменение сопротивления при изменении температуры. Этот конкретный термистор имеет положительный температурный коэффициент, что означает, что при его температуре увеличивается, увеличивается и его сопротивление. Принципиальная схема в FGR.13 показано подключение твердотельного пускового реле. Термистор включен последовательно с пусковой обмоткой двигателя. Когда мотор не работает, термистор имеет низкую температуру и его сопротивление низкий, обычно 3 или 4 Ом.

    Когда контакт термостата замыкается, ток течет как в рабочий, так и в пусковые обмотки двигателя. Ток, протекающий через термистор вызывает повышение температуры. Эта повышенная температура вызывает сопротивление термистора внезапному изменению до высокого значения в несколько ты и ом.Изменение температуры настолько внезапно, что эффект размыкания набора контактов.

    Хотя пусковая обмотка никогда полностью не отключается от источника питания линии, величина тока, протекающего через нее, очень мала, обычно 0,03 до 0,05 ампера, и не влияет на работу мотора. Этот маленький величина тока утечки поддерживает температуру термистора и предотвращает его возврат к низкому значению сопротивления.

    После отключения двигателя от сети время охлаждения Необходимо подождать 2–3 минуты, чтобы термистор вернулся в нормальное состояние. низкое сопротивление перед перезапуском двигателя.

    ВЗАИМОСВЯЗЬ ПОЛЕЙ СТАТОРА И РОТОРА

    Электродвигатель с расщепленной фазой содержит ротор с короткозамкнутым ротором (FGR. 14). Когда питание подключено к обмоткам статора, вращающееся магнитное поле индуцирует напряжение на стержнях ротора с короткозамкнутым ротором. Индуцированная напряжение заставляет ток течь в роторе, и создается магнитное поле вокруг стержней ротора. Магнитное поле ротора притягивается к поля статора, и ротор начинает вращаться в направлении вращающееся магнитное поле.После размыкания центробежного выключателя только бег обмотка индуцирует напряжение в роторе. Это индуцированное напряжение синфазно. с током статора.

    Индуктивное реактивное сопротивление ротора велико, что вызывает ток ротора. быть почти на 90 ° не в фазе с наведенным напряжением. Это вызывает пульсирующее магнитное поле ротора, чтобы отставать от пульсирующего магнитного поля статора на 90 °. Магнитные полюса, расположенные посередине между статором. полюса, создаются в роторе (FGR.15). Эти два пульсирующих магнитных поля создают собственное вращающееся магнитное поле, и ротор продолжает работать. вращать.

    ===


    FGR. 14 Ротор с короткозамкнутым ротором, используемый в двигателе с расщепленной фазой.

    ===


    FGR. 15 Вращающееся магнитное поле создается статором и ротором. поток.

    ===


    FGR. 16 Электролитический конденсатор переменного тока соединен последовательно с пусковым обмотка.

    ===


    FGR. 17 Ток в обмотке и ток в пусковой обмотке не совпадают по фазе на 90 °. друг с другом.

    ===


    FGR. 18 Асинхронный двигатель с конденсаторным пуском.

    ===

    НАПРАВЛЕНИЕ ВРАЩЕНИЯ

    Направление вращения двигателя определяется направлением вращения вращающегося магнитного поля, создаваемого бегом и пуском обмоток при первом запуске двигателя.Направление вращения мотора можно изменить, изменив подключение любой пусковой обмотки. или обмотка хода, но не то и другое одновременно. Если пусковая обмотка отключена, двигатель может работать в любом направлении, вручную вращая ротор вал в желаемом направлении вращения.

    КОНДЕНСАТОРНО-ПУСКОВЫЕ ДВИГАТЕЛИ

    Конструкция асинхронного двигателя с конденсаторным пуском очень похожа. и работа асинхронного двигателя с резистивным пуском.Конденсатор пусковой асинхронный двигатель, однако, имеет подключенный электролитический конденсатор переменного тока последовательно с центробежным переключателем и пусковой обмоткой (FGR. 16).

    Хотя рабочие характеристики индукционного запуска конденсатора двигатель и асинхронный двигатель с резистивным пуском идентичны, пусковой характеристики нет. Конденсаторный пуск асинхронного двигателя производит пусковой момент, который существенно выше, чем при пуске с сопротивлением асинхронный двигатель.Напомним, что один из факторов, определяющих пусковой момент для двигателя с расщепленной фазой — это разность фаз между начать ток обмотки и запустить ток обмотки. Пусковой момент Асинхронный двигатель с резистивным запуском имеет низкое значение, поскольку разность фаз между этими двумя токами составляет всего около 40 ° (FGR. 16).

    При последовательном включении конденсатора надлежащего размера с пусковым обмотки, это заставляет ток в пусковой обмотке опережать приложенное напряжение.Этот опережающий ток вызывает сдвиг фазы на 90 ° между током рабочей обмотки. и пусковой ток обмотки (FGR.17). Максимальный пусковой крутящий момент развивается с этой точки зрения.

    Хотя асинхронный двигатель с конденсаторным пуском имеет высокий пусковой момент, двигатель не следует запускать чаще восьми раз в час.

    Частый запуск может привести к повреждению пускового конденсатора из-за перегрева. Если конденсатор необходимо заменить, следует соблюдать осторожность при использовании конденсатора правильного рейтинга микрофарад.Если конденсатор слишком малой емкости используется, пусковой ток будет меньше 90 ° по фазе с рабочий ток, и пусковой крутящий момент будет уменьшен. Если емкость значение слишком велико, пусковой ток будет не совпадать по фазе более чем на 90 ° с рабочим током, и пусковой момент снова будет уменьшен. Асинхронный двигатель с конденсаторным пуском показан на FGR. 18.

    ДВУХНАПРЯЖНЫЕ ДВИГАТЕЛИ С РАЗДЕЛЕНИЕМ ФАЗЫ

    ==


    FGR.19 Обмотки двойного напряжения для двигателя с расщепленной фазой.

    ==


    FGR. 20 Высоковольтное соединение для двигателя с расщепленной фазой на два хода и две пусковые обмотки. СТАРТОВЫЕ ОБМОТКИ

    ==


    FGR. 21 Низковольтное соединение для двигателя с расщепленной фазой с двумя ходами и две пусковые обмотки.

    ==


    FGR. 22 Двигатель с двойным напряжением и одной пусковой обмоткой, обозначенной T5 и T6.

    ==


    FGR.23 Двигатель с двойным напряжением и одной пусковой обмоткой, обозначенной T5 и T8.

    ==


    FGR. 24 Высоковольтное соединение с одной пусковой обмоткой.

    ==


    FGR. 25 Низковольтное соединение для двигателя с расщепленной фазой с одним пуском обмотка.

    ==

    Многие электродвигатели с расщепленной фазой рассчитаны на работу от 120 или 240 В. FGR. 19 показана принципиальная схема двигателя с расщепленной фазой, рассчитанного на два напряжения. операция.Этот конкретный двигатель содержит две рабочие обмотки и две пусковые обмотки. обмотки.

    Номера выводов однофазных двигателей стандартно нумеруются. Одна из обмоток хода имеет номера выводов Т1 и Т2. Другая обмотка его выводы пронумерованы T3 и T4. В этом двигателе используются два разных набора начать наматывать выводы. Один набор помечен T5 и T6, а другой набор помечены как Т7 и Т8.

    Если двигатель должен быть подключен для работы от высокого напряжения, рабочие обмотки и пусковые обмотки будут подключены последовательно, как показано на FGR.20.

    Затем пусковые обмотки подключаются параллельно ходовым обмоткам. Если желательно противоположное направление вращения, T5 и T8 будут изменены.

    Для работы от низкого напряжения обмотки должны быть соединены параллельно. как показано в FGR. 21.

    Это соединение выполняется путем предварительного параллельного соединения обмоток хода. соединяя Т1 и Т3 вместе, а Т2 и Т4 вместе. Пусковые обмотки соединяются параллельно, соединяя T5 ​​и T7 вместе, а T6 и T8 вместе.Затем пусковые обмотки подключаются параллельно ходовым обмоткам. Если требуется противоположное направление вращения, следует поменять местами T5 и T6. вместе с Т7 и Т8.

    Не все однофазные двигатели с двойным напряжением содержат два набора пусковых обмоток. FGR. 22 показана принципиальная схема двигателя, содержащего два комплекта ходовые обмотки и только одна пусковая обмотка.

    На этом рисунке пусковая обмотка обозначена T5 и T6. Некоторые моторы, однако обозначьте пусковую обмотку, обозначив ее T5 и T8, как показано на FGR.23.

    Независимо от того, какой метод используется для маркировки клемм начать намотку, соединение будет таким же. Если двигатель должен быть подключен для работы с высоким напряжением рабочие обмотки будут подключены последовательно и пусковая обмотка будет подключена параллельно одному из прогонов обмотки, как показано в FGR. 24. В этом типе двигателя каждая обмотка рассчитана на при 120 В. Если рабочие обмотки соединены последовательно через 240 В, каждая обмотка будет иметь падение напряжения 120 В.Подключив пусковую обмотку параллельно только через одну обмотку, он получит только 120 В, когда на двигатель подается питание. Если противоположное направление вращения желательно, следует изменить Т5 и Т8.

    Если двигатель должен работать от низкого напряжения, обмотки подключаются параллельно, как показано в FGR. 25. Поскольку все обмотки соединены параллельно, каждый из них получит 120 В при подаче питания на двигатель.

    (продолжение в части 2)

    Однофазные асинхронные двигатели

    ЦЕЛИ

    • описать основные операции следующих типов асинхронных двигателей:

    • Двухфазный двигатель (одно и два напряжения)
    • Конденсаторный пуск, асинхронный двигатель (одинарное и двойное напряжение)
    • конденсаторный пуск, конденсаторный двигатель с одним конденсатором
    • конденсаторный пуск, конденсаторный двигатель с двумя конденсаторами
    • конденсаторный пуск, конденсаторный двигатель с автотрансформатором с один конденсатор

    • сравните двигатели в списке цели 1 в отношении запуска крутящий момент, скоростные характеристики и коэффициент мощности при номинальной нагрузке.

    Два основных типа однофазных асинхронных двигателей — это двухфазные электродвигатели. двигатель и конденсаторный двигатель. Оба типа однофазных асинхронных двигателей обычно имеют дробную оценку мощности. Используется двигатель с расщепленной фазой для работы с такими устройствами, как стиральные машины, небольшие водяные насосы, масляные горелки и другие типы небольших нагрузок, не требующих сильного пускового момента. Конденсаторный двигатель обычно используется с устройствами, требующими сильного пуска. крутящий момент, например, в холодильниках и компрессорах.Оба типа однофазных асинхронные двигатели относительно невысоки в стоимости, имеют прочную конструкцию; и демонстрируют хорошие операционные показатели.

    КОНСТРУКЦИЯ ИНДУКЦИОННОГО ДВИГАТЕЛЯ РАЗДЕЛЕННОЙ ФАЗЫ

    Асинхронный двигатель с расщепленной фазой в основном состоит из статора, ротора, центробежный выключатель, расположенный внутри двигателя, корпус с двумя торцевыми щитками подшипники, поддерживающие вал ротора, и стальная литая рама в к которому прижимается сердечник статора.Два торцевых щита прикручены к стальной литой каркас. Подшипники, размещенные в торцевых щитках, удерживают ротор. центрирован внутри статора, так что он будет вращаться с минимальным трением, без ударов и трения сердечника статора.

    Статор двигателя с расщепленной фазой состоит из двух обмоток, удерживаемых на месте. в пазах стального многослойного сердечника. Обе обмотки состоят из изолированных катушки распределены и соединены в две обмотки, разнесенные на 90 электрических градусы друг от друга.Одна обмотка — это бегущая обмотка, а вторая обмотка. это пусковая обмотка.

    Ходовая обмотка состоит из изолированного медного провода. Он находится по адресу дно пазов статора. Сечение провода в пусковой обмотке меньше, чем у бегущей обмотки. Эти катушки размещены сверху катушек ходовой обмотки в ближайших к ротору пазах статора.

    Пусковая и рабочая обмотки подключены параллельно к однофазная линия при пуске двигателя.После того, как мотор разгоняется до скорости, равной примерно от двух третей до трех четвертей номинальной скорости, пусковая обмотка автоматически отключается от линии с помощью центробежного переключателя.

    Ротор электродвигателя с расщепленной фазой имеет такую ​​же конструкцию, как и трехфазного асинхронного двигателя с короткозамкнутым ротором. То есть ротор состоит цилиндрического сердечника, собранного из стальных пластин. Медные прутки устанавливается у поверхности ротора.Прутки припаиваются или привариваются к два медных концевых кольца. В некоторых двигателях ротор выполнен из литого алюминия. Блок.

    илл. 1 показан типовой ротор с короткозамкнутым ротором для однофазной индукции. мотор. Этот тип ротора требует минимального обслуживания, так как нет обмотки, щетки, контактные кольца или коммутаторы. Обратите внимание на рисунок, что роторные вентиляторы являются частью ротора с короткозамкнутым ротором. Эти ротор вентиляторы поддерживают циркуляцию воздуха через двигатель, чтобы предотвратить большое увеличение по температуре обмоток.


    ил. 1 Ротор с короткозамкнутым ротором из литого алюминия.

    Центробежный выключатель установлен внутри двигателя. Центробежный переключатель отключает пусковую обмотку после достижения ротором заданного скорость, обычно от двух третей до трех четвертей номинальной скорости. Выключатель состоит из неподвижной части и вращающейся части. Стационарная часть устанавливается на одном из торцевых щитов и имеет два контакта, которые действуют как однополюсный однонаправленный переключатель.Вращающаяся часть центробежного переключатель установлен на роторе.

    Простая схема работы центробежного выключателя приведена в рисунок 2. Когда ротор остановлен, давление пружины на оптоволоконном кольце вращающейся части удерживает контакты замкнутыми. Когда ротор достигает примерно трех четвертей своей номинальной скорости, центробежное действие ротора заставляет пружину ослаблять давление на оптоволоконном кольце и контакты размыкаются.В результате пусковая обмотка цепь отключена от линии. ill 3 — типичный центробежный переключатель, используемый с асинхронными двигателями с расщепленной фазой.


    ил. 2 Схема показывает работу центробежного выключателя: ротор в состоянии покоя, центробежный выключатель замкнут; ротор с нормальной скоростью центробежный сила, установленная в механизме переключателя, заставляет воротник двигаться и позволяет переключать контакты для открытия. ил. 3 Центробежный выключатель с переключатель удален.

    Принцип действия

    Когда цепь к асинхронному двигателю с расщепленной фазой замкнута, оба пусковая и ходовая обмотки запитываются параллельно. Потому что бег обмотка состоит из проволоки относительно большого сечения, ее сопротивление составляет низкий. Напомним, что ходовая обмотка размещена внизу прорезей. сердечника статора. В результате индуктивное сопротивление этой обмотки сравнительно высока из-за массы окружающего его железа.Поскольку бегущая обмотка имеет низкое сопротивление и высокое индуктивное сопротивление, ток бегущей обмотки отстает от напряжения примерно на 90 электрические степени.

    Пусковая обмотка состоит из проволоки меньшего сечения; следовательно, его сопротивление высокое. Поскольку обмотка размещена в верхней части статора пазов, масса железа, окружающего его, сравнительно мала, а индуктивная реактивное сопротивление низкое. Следовательно, пусковая обмотка имеет высокое сопротивление и низкое индуктивное сопротивление.В результате ток пускового обмотка почти синфазна с напряжением.

    Ток ходовой обмотки отстает от тока пусковой обмотки. примерно на 30 электрических градусов. Эти два тока разнесены на 30 электрических градусы друг от друга проходят через эти обмотки и вращающееся магнитное поле разработан. Это поле движется по внутренней части сердечника статора. Скорость магнитного поля определяется с использованием той же процедуры. дано для трехфазного асинхронного двигателя.

    Если асинхронный двигатель с расщепленной фазой имеет четыре полюса на обмотках статора и подключен к однофазному источнику с частотой 60 Гц, синхронная скорость Оборотного поля:

    S = 120 x f / 4

    S = синхронная скорость

    f = частота в герцах

    S = 120 x 60/4 = 1800 об / мин

    Поскольку вращающееся поле статора движется с синхронной скоростью, оно сокращает медные стержни ротора и индуцирует напряжение в стержнях беличьей клетки обмотка.Эти наведенные напряжения создают токи в стержнях ротора. Как в результате создается поле ротора, которое реагирует с полем статора на развивают крутящий момент, который заставляет ротор вращаться.

    Когда ротор разгоняется до номинальной скорости, центробежный выключатель отключается. пусковая обмотка от линии. Затем двигатель продолжает работать. используя только бегущую обмотку. На рисунке 4 показаны соединения. центробежного выключателя в момент запуска двигателя (выключатель замкнут) и когда двигатель достигает своей нормальной скорости вращения (выключатель разомкнут).

    Двигатель с расщепленной фазой должен иметь под напряжением как пусковая, так и рабочая обмотки. при запуске мотора. Двигатель напоминает двухфазный асинхронный двигатель. в котором токи этих двух обмоток составляют примерно 90 электрических градусов не в фазе. Однако источник напряжения однофазный; следовательно, двигатель называется двухфазным двигателем, потому что он запускается как двухфазный двигатель от однофазной сети. Как только двигатель разгонится до значения, близкого к его номинальная частота вращения, он работает на ходовой обмотке как однофазный индукционный мотор.

    Если контакты центробежного переключателя не замыкаются при остановке двигателя, тогда цепь пусковой обмотки все еще разомкнута. Когда цепь двигателя снова запитана, двигатель не запускается. Двигатель должен иметь как пусковая и рабочая обмотки находятся под напряжением в момент замыкания цепи двигателя для создания необходимого пускового момента. Если мотор не запускается, но просто издает низкий гудящий звук, затем цепь пусковой обмотки размыкается. Либо контакты центробежного переключателя не замкнуты, либо есть обрыв катушек пусковых обмоток.Это небезопасное состояние. Бегущая обмотка потребляет чрезмерный ток и, следовательно, двигатель должен быть отключен от сети.


    ил. 22-4 Подключения центробежного переключателя при пуске и работе. Асинхронный двигатель с расщепленной фазой: центробежный переключатель размыкается примерно при На 75% от номинальной скорости пусковая обмотка имеет высокое сопротивление и низкое индуктивное сопротивление. Ходовая обмотка имеет низкое сопротивление и высокое индуктивное сопротивление.(обеспечивает фазовый угол 45-50 градусов для запуска крутящий момент.)

    Если механическая нагрузка слишком велика при запуске двигателя с расщепленной фазой, или если напряжение на клеммах двигателя низкое, двигатель может не достичь скорости, необходимой для работы центробежного переключателя.

    Пусковая обмотка предназначена для работы от сетевого напряжения в течение всего три или четыре секунды, пока двигатель ускоряется к его номинальной скорости.Важно, чтобы пусковая обмотка была отключена. от линии центробежным выключателем, как только двигатель разгоняется до 75 процентов номинальной скорости. Работа двигателя при его запуске обмотка более 60 секунд может привести к сгоранию изоляции на обмотке. или вызвать перегорание обмотки.

    Чтобы изменить направление вращения двигателя, просто поменяйте местами провода пусковая обмотка (5). Это приводит к тому, что направление поля устанавливается обмотками статора на обратное.В результате направление вращения обратное. Направление вращения электродвигателя с расщепленной фазой также можно поменять местами, поменяв местами два провода ходовой обмотки. Обычно, пусковая обмотка используется для реверса.

    Однофазные двигатели часто имеют двойное номинальное напряжение 115 В и 230 Вольт. вольт. Для получения этих номиналов ходовая обмотка состоит из двух секций. Каждая секция обмотки рассчитана на 115 вольт. Один участок бега обмотка обычно обозначается T и T, а другая часть обозначается T и T. Если двигатель должен работать от 230 вольт, две обмотки по 115 вольт соединены последовательно через линию 230 В.Если мотор должен быть работает от 115 вольт, затем две 115-вольтовые обмотки подключаются в параллельно линии 115 В.


    ил. 5 Изменение направления вращения при двухфазной индукции мотор.

    Пусковая обмотка обычно состоит только из одной обмотки на 115 В. В выводы пусковой обмотки обычно имеют маркировку T и T. Если двигатель должен работать от 115 вольт, обе секции ходовой обмотки включены параллельно пусковой обмотке (6).

    Для работы от 230 вольт в клемме заменены соединительные перемычки. коробку так, чтобы две 115-вольтовые секции ходовой обмотки были соединены последовательно по линии 230 В (7). Обратите внимание, что 115 вольт пусковая обмотка подключена параллельно одной секции ходовой обмотка. Падение напряжения на этом участке ходовой обмотки равно 115 вольт, и напряжение на пусковой обмотке тоже 115 вольт.


    ил.6 Двигатель с двойным напряжением, подключенный на 115 В.


    ил. 7 Двигатель с двойным напряжением, подключенный на 230 В.


    ил. 8 Обмотка двухвольтного двигателя с двумя пусковая и две ходовые обмотки

    Некоторые двухфазные двигатели с двойным напряжением имеют пусковую обмотку с двумя секции, а также двухсекционная ходовая обмотка. Бегущая обмотка секции обозначены T1 и T2 для одной секции и T3 и T4 для другой. раздел.Одна часть пусковой обмотки имеет маркировку Т5 и Т6, а Вторая секция пусковой обмотки имеет маркировку Т7 и Т8.

    Национальная ассоциация производителей электрооборудования (NEMA) имеет цветовую маркировку терминальные выводы. Если используются цвета, их следует кодировать следующим образом: Т1 — синий; Т2 — белый; Т3 — оранжевый; Т4 — желтый; Т5 — черный; и Т6 — красный.

    ил 7 показывает расположение обмоток для двигателя с двойным напряжением и две пусковые обмотки и две ходовые обмотки.Правильные соединения для режима 115 В и для режима 230 В приведены в таблице проиллюстрировано в 8.

    У асинхронного двигателя с расщепленной фазой очень хорошее регулирование скорости. Это имеет быстродействие от холостого хода до полной нагрузки, аналогичное этому трехфазного асинхронного двигателя с короткозамкнутым ротором. Процент скользит по большинству фракционные двигатели с разделенной фазой в лошадиных силах составляют от 4 до 6 процентов.

    Пусковой момент двигателя с расщепленной фазой сравнительно низкий.В низкое сопротивление и высокое индуктивное сопротивление в цепи бегущей обмотки, а также высокое сопротивление и низкое индуктивное реактивное сопротивление в пусковой обмотке цепи приводят к тому, что два значения тока будут значительно меньше 90 электрических градусы друг от друга. Токи пусковой и ходовой обмоток во многих электродвигатели с расщепленной фазой имеют сдвиг по фазе только на 30 электрических градусов Другие. В результате поле, создаваемое этими токами, не развивается. сильный пусковой момент.

    КОНДЕНСАТОР ПУСК, ВПУСКНОЙ ДВИГАТЕЛЬ

    Конструкция конденсаторного пускового двигателя почти такая же, как и у двигателя. асинхронного двигателя с расщепленной фазой. Однако для конденсаторного пускового двигателя конденсатор включен последовательно с пусковыми обмотками. Конденсатор обычно устанавливается в металлическом кожухе наверху двигателя. Конденсатор может быть установлен в любом удобном внешнем положении на раме двигателя и, в некоторых случаях может быть установлен внутри корпуса двигателя.Конденсатор обеспечивает более высокий пусковой крутящий момент по сравнению со стандартной расщепленной фазой мотор. Кроме того, конденсатор ограничивает пусковой выброс тока. до более низкого значения, чем у стандартного двигателя с расщепленной фазой.

    Асинхронный двигатель с конденсаторным пуском применяется в холодильных установках, компрессорах, масляные горелки, а также для небольшого машинного оборудования, а также для приложений которые требуют сильного пускового момента.


    ил.9 Два соединения ходовой обмотки и одна пусковая обмотка схема подключения.

    Принцип действия

    Когда конденсаторный пусковой двигатель подключен к более низкому напряжению и запущен, как ходовая, так и пусковая обмотки подключены параллельно через линейное напряжение при замыкании центробежного выключателя. Пусковая обмотка, однако он подключен последовательно с конденсатором. Когда мотор достигает при значении 75 процентов от его номинальной скорости центробежный выключатель размыкает и отключает пусковую обмотку и конденсатор от сети.В тогда двигатель работает как однофазный асинхронный двигатель, используя только работающий обмотка. Конденсатор используется для улучшения пускового момента и не улучшает коэффициент мощности двигателя.

    Для создания необходимого пускового момента вращающееся магнитное поле должно настраиваться обмотками статора. Пусковой ток обмотки приведет к рабочий ток обмотки на 90 электрических градусов, если конденсатор, имеющий правильная емкость подключена последовательно с пусковой обмоткой.В результате магнитное поле, создаваемое обмотками статора, почти идентична двухфазному асинхронному двигателю. Пусковой момент для двигателя с конденсаторным пуском, таким образом, намного лучше, чем у стандартного двухфазный двигатель.

    Неисправные конденсаторы — частая причина неисправностей в конденсаторах. пусковые, асинхронные двигатели. Возможны следующие отказы конденсаторов:

    • конденсатор может закоротить сам себя, о чем свидетельствует более низкий пусковой ток. крутящий момент.

    • конденсатор может быть «открыт», в этом случае цепи пусковой обмотки будет открыт, в результате чего двигатель не запустится.

    • конденсатор может вызвать короткое замыкание и вызвать срабатывание предохранителя для цепь электродвигателя продувается. Если номиналы предохранителей достаточно высоки и не прерывают подачу питания на двигатель достаточно скоро, запуск обмотка может перегореть.

    • пусковые конденсаторы могут вызвать короткое замыкание, если двигатель многократно включается и выключается за короткий промежуток времени.Чтобы предотвратить выход конденсатора из строя, многие производители двигателей рекомендуют запускать двигатель с конденсаторным пуском. не более 20 раз в час. Поэтому этот тип двигателя используется только в тех приложениях, где относительно мало запусков в коротком временной период.


    ил. 10 Соединения для конденсаторного пуска, асинхронный двигатель

    Скоростные характеристики двигателя с конденсаторным пуском очень хорошие. Возрастание в процентах скольжения от холостого хода до полной нагрузки составляет от 4 процентов до 6 процентов.В этом случае быстродействие такое же, как у стандартного. двухфазный двигатель.

    Провода цепи пусковой обмотки поменяны местами на обратную направление вращения конденсаторного пускового двигателя. В результате направление вращения магнитного поля, создаваемого обмотками статора в сердечнике статора меняется на обратное, и вращение ротора меняется на противоположное. (См. Рисунок 9, где показано подключение проводов в обратном направлении.)

    ил 10 — схема подключения конденсаторного пускателя. электродвигатель перед заменой проводов пусковой обмотки, чтобы направление вращения ротора.Схема на рисунке 11 показывает схемы соединений двигателя после замены выводов пусковой обмотки для изменения направления вращения.

    Второй способ изменения направления вращения конденсаторного старта Двигатель должен поменять местами два провода ходовой обмотки. Однако этот метод редко используется.

    Конденсаторный пуск, асинхронные двигатели часто имеют двойное напряжение 115 вольт и 230 вольт. Подключения для конденсаторного пускового двигателя такие же, как у асинхронных двигателей с расщепленной фазой.


    ил. 11 Соединения для реверсирования конденсаторного пуска, индукционные запустить мотор.

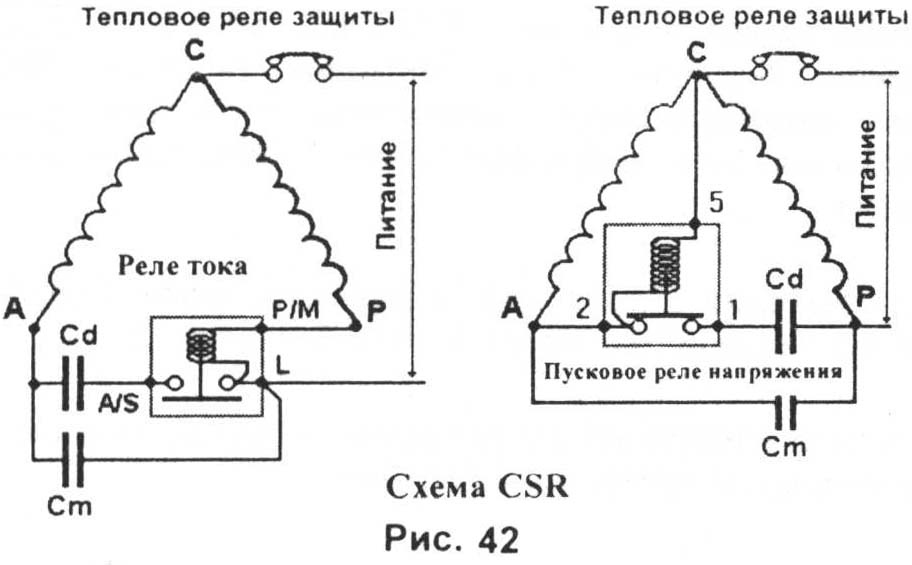

    КОНДЕНСАТОР ПУСК, КОНДЕНСАТОР РАБОТАЮЩИЙ ДВИГАТЕЛЬ

    Конденсаторный пуск, конденсаторный двигатель аналогичен конденсаторному пуску, асинхронный двигатель, за исключением того, что пусковая обмотка и конденсатор постоянно включен в цепь. У этого мотора очень хороший пуск крутящий момент. Коэффициент мощности при номинальной нагрузке составляет почти 100 процентов или единицу. из-за того, что в двигателе постоянно используется конденсатор.

    Для этого типа двигателя существует несколько различных исполнений. Один тип конденсаторный пуск, конденсаторный двигатель имеет две обмотки статора, которые разнесены на 90 электрических градусов. Подключается основная или ходовая обмотка непосредственно через номинальное сетевое напряжение. Конденсатор подключен последовательно с пусковой обмоткой и эта последовательная комбинация также связана по номинальному сетевому напряжению. Центробежный переключатель не используется, потому что пусковая обмотка находится под напряжением в течение всего периода работы мотор.

    илл. 12 иллюстрирует внутренние соединения для запуска конденсатора, конденсаторный двигатель запускает с использованием одного значения емкости.


    ил. 12 Соединения для конденсаторного запуска, двигателя конденсаторного хода.

    Чтобы реверсировать вращение этого двигателя, проводные соединения пускового обмотки необходимо поменять местами. Этот тип конденсаторного запуска, конденсаторный запуск двигатель работает бесшумно и используется на масляных горелках, вентиляторах и небольших деревообрабатывающие и металлообрабатывающие станки.

    Второй тип конденсаторного запуска, конденсаторный двигатель имеет два конденсатора. 13 — схема внутренних соединений двигателя. В в момент запуска двигателя два конденсатора включаются параллельно. Когда двигатель достигает 75 процентов номинальной скорости, центробежный переключатель отключает конденсатор большей емкости. Затем двигатель работает с меньший конденсатор подключен только последовательно с пусковой обмоткой.


    ил.13 Подключения для конденсаторного пуска, конденсаторного двигателя: МАЛЫЙ КОНДЕНСАТОР, ИСПОЛЬЗУЕМЫЙ ДЛЯ ЗАПУСКА И РАБОТЫ; КОНДЕНСАТОР БОЛЬШОГО РАЗМЕРА ДЛЯ ЗАПУСК.

    Этот тип двигателя имеет очень хороший пусковой момент, хорошее регулирование скорости и коэффициент мощности почти 100 процентов при номинальной нагрузке. Заявки на к этому типу двигателей относятся топочные топки, холодильные агрегаты и компрессоры.

    Третий тип конденсаторного запуска, конденсаторный двигатель с автотрансформатором. с одним конденсатором.Этот двигатель имеет высокий пусковой крутящий момент и высокую рабочую фактор силы. Рис. 14 представляет собой схему внутренних соединений для этот мотор. При запуске двигателя центробежный переключатель подключает обмотку 2 в точку А на отводном автотрансформаторе. Поскольку конденсатор подключенный через максимальное количество витков трансформатора, он получает максимальное напряжение вывод при запуске. Таким образом, конденсатор подключается с номиналом примерно 500 вольт. В результате в обмотке возникает большое значение ведущего тока. 2 и развивается сильный пусковой крутящий момент.

    Когда двигатель достигает примерно 75 процентов номинальной скорости, центробежный выключатель отключает пусковую обмотку от точки А и снова подключает эту обмотку к точке B на автотрансформаторе. Применяется меньшее напряжение к конденсатору, но двигатель работает с обеими обмотками под напряжением. Таким образом, конденсатор поддерживает коэффициент мощности, близкий к единице, при номинальной нагрузке.

    Пусковой момент этого двигателя очень хороший, а регулировка скорости удовлетворительно.Приложения, требующие этих характеристик, включают большие холодильники и компрессоры.


    ил. 14 Соединения для конденсаторного пуска, конденсаторного двигателя с автотрансформатором

    НАЦИОНАЛЬНЫЙ КОД ЭЛЕКТРИЧЕСКОГО КОДА

    Раздел 430-32 (b) (1) Национального электротехнического кодекса гласит, что любые двигатель мощностью не более одной лошадиных сил, который запускается вручную и находится в пределах вид с места стартера, считается защищенным от перегрузка устройством максимального тока, защищающим проводники ответвления схема.Это устройство максимального тока ответвления не должно быть больше указанного. в Статье 430, Часть D (Ответвительная цепь двигателя, короткое замыкание и замыкание на землю). Защита). Исключением является то, что любой такой двигатель можно использовать при напряжении 120 вольт. или менее в ответвленной цепи, защищенной не более 20 ампер.

    Считается, что расстояние более 50 футов находится вне поля зрения стартовая локация. Раздел 430-32 (c) распространяется на двигатели мощностью в одну лошадиную силу или меньше, запускаются автоматически, вне поля зрения со стартовой точки или стационарно установлен.

    Раздел 430-32 (c) (1) гласит, что любой двигатель мощностью в одну или менее лошадиных сил который запускается автоматически, должен иметь отдельное устройство максимального тока который реагирует на ток двигателя. Этот блок перегрузки должен быть установлен для отключения при не более 125% номинального тока полной нагрузки мотор для моторов с маркировкой на повышение температуры не более 40 градусов Цельсия или с коэффициентом обслуживания не менее 1,15 (1,15 или выше) и не более 115 процентов для всех других типов двигателей.

    СВОДКА

    Однофазный асинхронный двигатель — один из наиболее часто используемых двигателей в жилых и легких коммерческих целях. Каждое приложение подскажет правильный мотор стиль для использования. Все двигатели используют концепцию использования одной фазы или одной фазы. синусоиды, и смещение эффектов токов через катушки на создать движущееся магнитное поле. Расщепленная фаза и конденсаторный пуск электродвигатель использует пусковой выключатель для отключения пусковых обмоток от линии, когда двигатель набирает скорость.Двухконденсаторные двигатели используют несколько конденсаторов или варианты конденсаторов двух номиналов для создания пусковой и работающей цепи. Все те же правила NEC, которые применяются к трехфазному двигатели по-прежнему применимы к однофазным двигателям. Есть много исключений, которые относятся только к двигателям малой мощности.

    ВИКТОРИНА

    1. Перечислите основные части асинхронного двигателя с расщепленной фазой.

    2. Что произойдет, если контакты центробежного переключателя не смогут повторно замкнуться, когда мотор останавливается?

    3.Объясните, как направление вращения асинхронного двигателя с расщепленной фазой обратный.

    4. Асинхронный двигатель с расщепленной фазой имеет номинальное значение двойного напряжения 115/230. вольт. Двигатель имеет две ходовые обмотки, каждая из которых рассчитана на 115 вольт и одну пусковую обмотку на 115 вольт. Нарисуйте схематическую диаграмму этого асинхронного двигателя с расщепленной фазой, подключенного для работы от 230 В.

    5. Нарисуйте принципиальную схему подключения асинхронного двигателя с расщепленной фазой. в вопросе 4 подключен для работы от 115 вольт.

    6. Асинхронный двигатель с расщепленной фазой имеет номинальное значение двойного напряжения 115/230 вольт. Двигатель имеет две ходовые обмотки, каждая из которых рассчитана на 115 вольт. Кроме того, есть две пусковые обмотки, и каждая из этих обмоток рассчитан на 115 вольт. Нарисуйте принципиальную схему подключения этой разделенной фазы. асинхронный двигатель подключен для работы от 230 В.

    7. В чем заключается основное различие между асинхронным двигателем с расщепленной фазой и конденсаторным асинхронным двигателем?

    8.Если центробежный выключатель не открывается при ускорении двигателя с расщепленной фазой до его номинальной скорости, что будет с пусковой обмоткой?

    9. Какое ограничение у конденсаторного пуска асинхронного двигателя?

    10. Вставьте правильное слово или фразу для завершения каждого из следующих заявления.

    а. Двигатель мощностью не более одной лошадиной силы, который запускается вручную и который находится в пределах видимости от стартовой точки, считается защищенной ______

    г.Двигатель мощностью не более одной лошадиной силы, запускаемый вручную, считается в пределах видимости места стартера, если расстояние не превышает _________

    г. Конденсатор используется с конденсаторным пуском, используется асинхронный двигатель. только для улучшения ______

    г. Конденсаторный пуск, асинхронный двигатель имеет лучший пусковой момент чем _________

    Индукционный двигатель

    с сопротивлением пуска | Поиск и устранение неисправностей HVAC

    Асинхронный двигатель с резистивным пуском

    Вращающееся магнитное поле асинхронного двигателя с резистивным пуском создается противофазными токами в рабочей и пусковой обмотках.Поскольку рабочая обмотка кажется более индуктивной и менее резистивной, чем пусковая обмотка, ток в рабочей обмотке будет близок к 90 градусам, сдвинутым по фазе с приложенным напряжением. Пусковая обмотка кажется более резистивной и менее индуктивной, чем рабочая обмотка, в результате чего ток пусковой обмотки будет меньше противофазен с приложенным напряжением, как показано на Рисунке 11–5. Разница фазового угла между током в рабочей обмотке и током в пусковой обмотке асинхронного двигателя с резистивным пуском обычно составляет от 35 до 40 градусов.Этой разности фаз достаточно для создания слабого вращающегося поля и, как следствие, слабого крутящего момента для запуска двигателя. Когда двигатель достигает примерно 75% своей номинальной скорости, пусковая обмотка отключается от цепи, и двигатель продолжает работать с рабочей обмоткой. В негерметичных двигателях пусковая обмотка обычно отключается с помощью центробежного выключателя. Центробежный выключатель показан на Рисунке 11–6. Контакты центробежного выключателя включены последовательно с пусковой обмоткой, как показано на Рисунке 11–7.Когда двигатель находится в состоянии покоя или не работает, контакты центробежного переключателя замыкаются и обеспечивают замыкание пусковой обмотки. Когда двигатель запускается и достигает примерно 75% своей номинальной скорости, противовес на центробежном переключателе перемещается наружу из-за центробежной силы, вызывая размыкание контактов и отключение пусковой обмотки от источника питания. Двигатель продолжает работать на ходовой обмотке.

    Когда пусковая обмотка отключена от цепи, в статоре больше не создается вращающееся магнитное поле.Этот тип двигателя продолжает работать из-за тока, наведенного в обмотках короткозамкнутого ротора. Роторы с беличьей клеткой названы так потому, что они содержат стержни внутри ротора, которые напоминали бы беличью клетку, если бы слои были удалены, как показано на Рисунке 11-8.

    Беличья клетка — это устройство, которое часто помещают в клетку с маленькими домашними животными, такими как хомяки, чтобы они могли тренироваться, бегая внутри беличьей клетки. Ротор с короткозамкнутым ротором, разрезанный пополам, ясно показывает стержни и вал двигателя, как показано на Рисунке 11–9.Стержни вращающейся обмотки ротора с короткозамкнутым ротором прорезают линии магнитного потока, вызывая индуцированное напряжение в роторе. Поскольку стержни ротора закорочены вместе на каждом конце, ток, протекающий через стержни ротора, создает магнитное поле в роторе. В роторе возникают переменные магнитные поля, заставляющие двигатель продолжать работать, как показано на Рисунке 11–10. Это тот же принцип, который позволяет трехфазному двигателю продолжать работу, если одна фаза потеряна и двигатель подключен к однофазной сети.Основное отличие состоит в том, что двигатель с расщепленной фазой предназначен для работы в этих условиях, а трехфазный двигатель — нет. Асинхронные двигатели с резистивным пуском и конденсаторным пуском имеют прочную конструкцию и прослужат годы при минимальном техническом обслуживании. Однако их рабочие характеристики не так желательны, как у других типов однофазных двигателей. Благодаря своему принципу действия они имеют низкий коэффициент мощности. Когда двигатель работает без нагрузки, они потребляют почти столько же тока, сколько при работе двигателя с полной нагрузкой.Обычно, если двигатель потребляет ток полной нагрузки 8 ампер, ток холостого хода может составлять от 6,5 до 7 ампер.


    Категории: Электродвигатели | Оставить комментарий

    Проверка сопротивления обмотки двигателей

    2 августа 2019 г., Публикуется в статьях: EE Publishers, статьях: Energize, статьях: Vector.

    Информация от Megger

    Измерение сопротивления обмотки позволяет выявлять различные неисправности в двигателях и трансформаторах: короткое замыкание витков, неплотное соединение, обрыв жил и неисправные механизмы РПН.

    Измерение сопротивления обмотки позволяет выявить в двигателях проблемы, которые другие тесты могут не обнаружить. Эти проблемы включают частичное или полное замыкание катушек, плохие обжимы или соединения, дисбаланс между фазами (неправильное включение фаз) и неправильные соединения катушек (фазировка). Исследования, проведенные IEEE и Исследовательским институтом электроэнергетики (EPRI) по отказам электрического вращающегося оборудования, показывают, что 48% отказов двигателей происходят из-за сбоев в электросети.

    Обмотка vs.сопротивление изоляции

    Как и в случае с трансформаторами, двигатель или генератор разбивается на два основных компонента: изоляционный и механический. Механическое состояние и конструкция ротора или статора влияют на сопротивление обмотки. Измерители сопротивления обмотки подают известный постоянный ток через обмотки, измеряют результирующее падение напряжения на обмотке и вычисляют сопротивление. Не следует применять более 10% номинального тока обмотки, так как это нагреет обмотку и приведет к изменению значения сопротивления по мере нагрева меди или алюминия.

    Для электроизоляционного компонента используется прибор сопротивления изоляции (IR) для проверки состояния обмотки относительно земли (внешний корпус обмотки статора). Измерители сопротивления изоляции подают высокое постоянное напряжение, которое вызывает небольшой ток через тестируемую изоляцию. Затем тестер выдает показания сопротивления. Хорошая изоляция должна иметь высокое сопротивление, а типичные значения находятся в диапазоне МОм или ГОм. При подаче испытательного напряжения постоянного тока никогда не следует превышать номинальное напряжение проверяемой обмотки двигателя.

    Требования к тестерам

    Для наиболее распространенных измерений сопротивления можно использовать обычный мультиметр, настроенный на шкалу Ом (Ом). Однако обмотки в больших двигателях имеют низкое сопротивление и очень индуктивны. Поэтому тестер должен безопасно подавать достаточный испытательный ток при более значительном испытательном напряжении для безопасного и своевременного измерения обмотки статора.

    Рис. 1: Измерение межфазного сопротивления.

    Более высокое испытательное напряжение быстрее преодолеет индуктивность (до 50 раз быстрее, чем у обычного измерителя низкого сопротивления).Обычный мультиметр не может измерить сопротивление обмотки. MTO106 Megger обеспечивает испытательный ток до 6 А и напряжение холостого хода 48 В.

    В тестере сопротивления обмотки используется четырехпроводное измерение с набором выводов Кельвина для повышения точности измерения. Это исключает сопротивление набора проводов при измерении, обеспечивая точность.

    Безопасность — важный фактор при проверке сопротивления обмотки. Обмотки двигателя или генератора могут накапливать большое количество энергии, когда в них подается постоянный ток во время испытания (это называется индуктивной зарядкой).Эта энергия должна безопасно отводиться от обмотки после прекращения испытательного тока.

    MTO106 будет автоматически безопасно разрядить эту энергию после завершения теста. Функция разряда является пассивной и обеспечивает автоматический разряд в случае непреднамеренного отключения питания или случайного отключения измерительных проводов. Устройство также имеет визуальный и звуковой индикатор разряда при возникновении условий разряда.

    Почему испытания на сопротивление обмоток?

    Хотя обнаружение проблем в жизненно важных двигателях или генераторах важно, очень важно их обнаружение до того, как они приведут к катастрофическому отказу.Программы прогнозирующего и профилактического обслуживания, которые включают регулярное тестирование, могут помочь обнаружить проблемы с обмоткой на раннем этапе. Проверка сопротивления обмотки дает информацию о состоянии обмоток.

    Анализ результатов испытаний

    Показания испытания сопротивления обмотки можно сравнить с заводскими значениями. Распространенный метод диагностики — сравнение с предыдущими показаниями. Поскольку сопротивление обмотки зависит от температуры, важно использовать температурные поправочные коэффициенты, когда это применимо.Результаты испытания сопротивления обмотки сравниваются между тремя фазами (на трехфазном двигателе).

    Ряд стандартов обеспечивают максимальные проценты отклонения, но типичные пределы составляют от 1 до 3% между средним значением для трех обмоток. Чрезмерная разница в показаниях сопротивления между фазами может указывать на возможную проблему внутри двигателя. Сопротивление обмотки также используется для измерения потерь в обмотке I 2 R .

    На самом деле сопротивление есть всегда, даже если оно небольшое.Это вызывает электрические потери, которые рассеиваются в виде тепла. Информация в этой статье относится к испытаниям обмотки статора двигателя. Испытания сопротивления ротора обычно можно проводить с помощью омметра с низким сопротивлением.

    Заключение

    Поддержание работы двигателей имеет решающее значение во многих отраслях промышленности. Знание состояния обмоток — одна из важных составляющих обеспечения надлежащей работы двигателей.

    Связаться с Corola Argiro, Megger, [email protected]

    Статьи по теме

  • Портал ресурсов правительства ЮАР по коронавирусу COVID-19
  • Постановлениями министерства предлагается 13813 МВт нового строительства на ГЭС, без Eskom
  • Настало время для южноафриканской национальной ядерной компании Necsa
  • Разбираясь со слоном в комнате, это Эском…
  • Интервью с министром полезных ископаемых и энергетики Гведе Манташе

    • Измерение сопротивления обмоток электродвигателей / генераторов

    Метод измерения

    Для испытания сопротивления обмотки двигателя используется четырехпроводной (Кельвин) метод измерения.Он обеспечивает наилучшие возможные результаты измерения, поскольку гарантирует, что сопротивление соединительных токоведущих кабелей не будет учтено при измерении.

    Испытательный ток проходит через обмотки с помощью сильноточных кабелей. Падение напряжения на обмотках измеряется с помощью сенсорных кабелей.

    Размещение кабелей очень важно. Токовые кабели всегда должны быть размещены вне чувствительных кабелей. Таким образом, сопротивление как кабелей, так и зажимов практически полностью исключено из измерения сопротивления (Рисунок 1).Сопротивление рассчитывается по закону Ома и равно падению напряжения, деленному на испытательный ток:

    R = U / I

    Рисунок 1 — Подключение РМО-М к испытательному объекту

    Испытание сопротивления обмотки

    Значение испытательного тока следует выбирать в соответствии с номинальным током обмотки. Информацию о номинальном токе обмотки можно найти на паспортной табличке испытуемого объекта. Испытательный ток не должен превышать 10% номинального тока обмотки. Из-за нагрева кабелей более высокие значения испытательного тока значительно увеличивают сопротивление обмотки.

    Сопротивление обмотки трехфазных двигателей переменного тока измеряется между их выводами (все три комбинации).

    Рисунок 2 — Измерение сопротивления обмотки статора двигателя переменного тока Рисунок 3 — Подключение для измерения сопротивления обмотки статора асинхронного двигателя.

    Сопротивление обмотки ротора с контактным кольцом измеряется непосредственно на контактных кольцах (нелинейное переходное сопротивление щеток не входит в измеренное сопротивление обмотки).

    Рисунок 4 — Измерение сопротивления обмотки ротора с контактным кольцом. Рисунок 5 — Меню результатов РМО-М

    Разрядный двигатель после испытания на сопротивление обмотки

    Имейте в виду, что в магнитной цепи все еще остается энергия.После завершения измерения прибор РМО-М автоматически запустит текущий процесс разряда. Во время текущей разрядки на дисплее устройства отображается сообщение «РАЗРЯДКА».

    Рисунок 6 — Сообщение о разрядке

    Ни в коем случае нельзя снимать провода во время тестирования. Оператор должен всегда ждать окончания сигнала разгрузки и звукового сигнала зуммера. Это признак того, что проверенный двигатель был правильно разряжен.

    Процесс подачи тока и отвода энергии регулируется полностью автоматически.Схема безопасного разряда, оснащенная индикатором, быстро рассеивает накопленную магнитную энергию после завершения испытания.

    ВНИМАНИЕ : Измерительные провода нельзя отсоединять до того, как с дисплея исчезнет сообщение «Разрядка» и не погаснет светодиод разрядки.

    После завершения всех испытаний измерительные провода отключаются в следующем порядке:

    1. щупы удалены из объекта испытаний
    2. щупы удалены из прибора.

    Кабель питания от сети сначала отсоединяется от источника питания, а затем от прибора. Наконец, заземляющий (PE) кабель отключается от прибора.

    RMO50M и RMO100M

    DV Омметры силовых обмоток РМО50М и РМО100М предназначены для измерения сопротивлений индуктивных испытательных объектов, применяемых в электроэнергетике и других отраслях промышленности.

    Испытательный ток RMO50M находится в диапазоне от 5 мА до 50 А постоянного тока. Диапазон измерения от 0,1 мкОм до 1000 Ом.Обмоточный омметр RMO100M имеет возможность проверки с более высокими значениями испытательного тока. Испытательный ток RMO100M находится в диапазоне от 5 мА до 100 А постоянного тока, а диапазон измерения — от 1 мкОм до 1000 Ом.

    Максимальный вход в канале измерения напряжения составляет 5 В для всех значений испытательного тока. Имея это в виду, оператор должен выбрать испытательный ток таким образом, чтобы при ожидаемом сопротивлении это значение напряжения не превышалось. Например, если ожидаемое сопротивление при измерении будет около 100 мОм, значение испытательного тока должно быть ниже 50 А, потому что:

    U = I ∙ R

    5 В = 50 А ∙ 100 мОм

    В противном случае на устройстве отображается сообщение об ошибке «Изменить ток».Это указывает на слишком высокое испытательное напряжение. В этом случае следует уменьшить испытательный ток и повторить испытание.

    Это сообщение также отображается, если индуктивность тестового объекта слишком высока. Опять же, следует уменьшить испытательный ток и повторить испытание.

    Чтобы загрузить эту статью в формате .pdf, войдите в систему и перейдите по следующей ссылке.

    1 апреля 2020

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
