Изготовление запасного Li аккумулятора для Ni-Cd шуруповерта, с функцией адаптера для подключения сменных 3S Li батарейных блоков, в том числе и от других шуруповертов

Бывают ситуации, когда родной аккумулятор шуруповерта разбит /сломан/ утерян и есть только рабочая тушка инструмента. Или хочется иметь дополнительный аккумулятор, как в моем случае. Для тех, кто любит DIY, это не проблема, а вызов. В 1-й части обзора я расскажу об изготовлении корпуса аккумулятора с защелками и силовыми контактами, установке в него платы защиты и индикатора напряжения на банках. А также о доработке шуруповерта Black&Decker CD12C для возможности работы как с комплектным Ni-Cd, так и с новым Li-Ion аккумулятором. И наконец, о превращении запасного аккумулятора в адаптер, позволяющий Black&Decker CD12C работать от любых влезающих в корпус адаптера 3S Li-Ion сборок, на примере батарейного блока от шуруповерта DeWALT DCD 710. В далеком 2005 году я купил свой первый шуруповерт. Это был Black&Decker CD12C с Ni-Cd аккумулятором. Он идеально лежит в моей довольно широкой ладони, имеет отличную развесовку, оборудован 6-позиционным магазином для бит в казенной части и креплением для битодержателя в нижней части ручки. Тогда он казался мне шедевром эргономики и промышленного дизайна. Работать им было одно удовольствие, однако это удовольствие длилось все меньше и меньше. За 10 лет комплектный Ni-Cd аккумулятор значительно деградировал. Я разобрал его, провел ревизию банкам, выровнял напряжение на элементах и заменил одну убитую банку, теперь ресурса этого аккумулятора хватает на три десятка саморезов. В принципе, меня это устраивает. Пару лет я купил еще один шуруповерт, 10.8 В литиевый DeWALT DCD 710. Он помощнее, более функциональный (2 скорости, блокировка шпинделя, подсветка, 2 аккумулятора в комплекте), но не такой удобный в руке (ручка маловата) и не имеет на тушке супер-удобного магазина для бит и битхолдера.

Иногда у меня возникает необходимость работы двумя шуруповертами (например, одним сверлить, а другим заворачивать саморезы). Чтобы увеличить длительность работы Black&Decker’ом, мне пришло в голову сделать к нему запасной литиевый аккумулятор. Для этой цели я решил использовать 2-й аккумулятор от DeWALT.

Проект обещал быть весьма захватывающим, ведь по своему конструктиву, начинке и даже способу крепления эти аккумуляторы далеко не близнецы-братья (хотя формально и родственники).

Общий ход мыслей у меня был такой. Для изготовления запасного аккумулятора мне будет нужен какой-то корпус. В корпусе я делаю защелки для съемного крепления к тушке Black&Decker и силовые контакты, монтирую в него плату защиты и индикатор общего и побаночного напряжения, а также делаю внутренние разъемы для подключения к сменному аккумуляторному блоку. Сменным аккумуляторным блоком может быть любая 3S Li-Ion сборка, которая по размерам влезет в корпус, в том числе и аккумуляторный блок от DeWALT DCD 710.

Приступаю к работе.

Изготовление корпуса аккумулятора с защелками и силовыми контактами

У меня 2 принципа в переделках и DIY: внешне ничего не менять, и начинать с самого трудного.

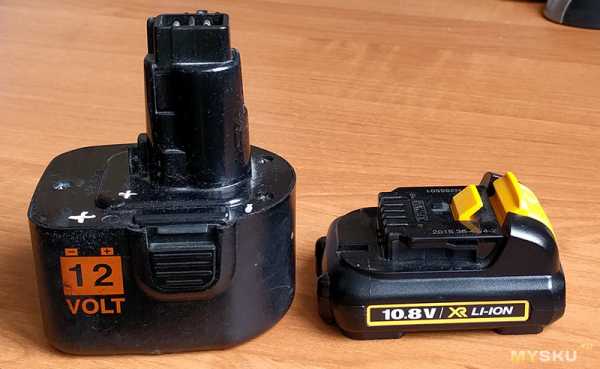

Я долго вертел в руках аккумуляторы от обоих шуруповертов и разглядывал тушку Black&Decker. Глобальные мысли тужились в голове, пальцы лазали в бороде.

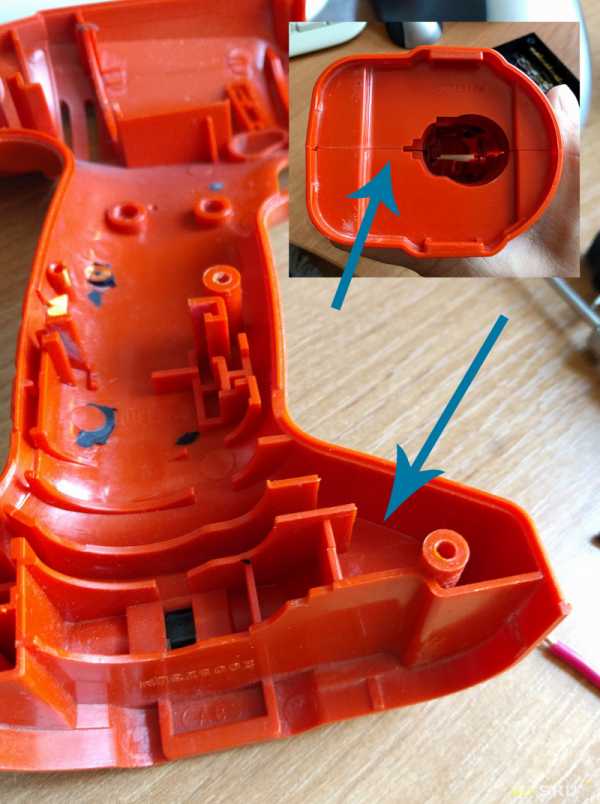

Самым трудным мне показалось сделать механизм фиксации корпуса аккумулятора к шуруповерту (защелки).

И еще, воспроизводить конструктив родного аккумулятора с его пальцем не сильно хотелось. А раз так, придется кое-что дорабатывать внутри шуруповерта.

Наконец у меня в голове визуализировалась финальная картинка, что и как нужно делать. Итак, мне понадобится разборный пластиковый корпус, состоящий из 2-х частей. В верхней его части я делаю по одному прямоугольному отверстию возле противоположных по длине стенок, а к стенкам нижней части прикрепляю защелки. На верхнюю часть корпуса вывожу плоские силовые контакты, а в подошве шуруповерта делаю ответный разъем, подключив его параллельно имеющимся в ручке шуруповерта контактам. Короче, гора родила мышь.

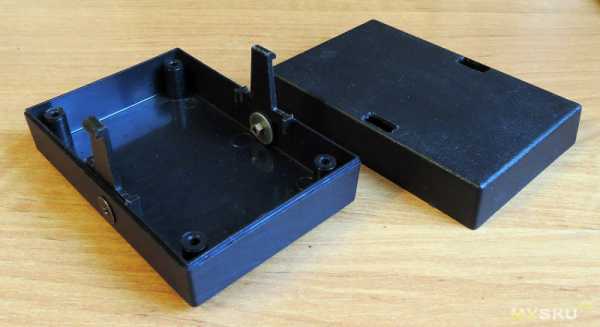

В оффлайне я купил корпус такого плана www.chipdip.ru/product/g1202b

Теперь защелки. Из чего их сделать?Вначале я думал использовать подходящие по ширине металлические полоски. Но потом в гараже мне попались на глаза старые фары.

Я видел защелку в куске фары. И резал пластмассу, пока не освободил ее. Прям как Микеланджело.

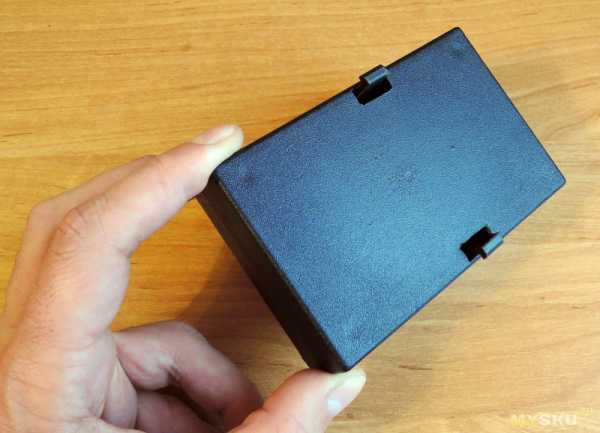

Затем вырезал отверстия в верхней части корпуса, прикрутил защелки к нижней.Защелкнул половинки.

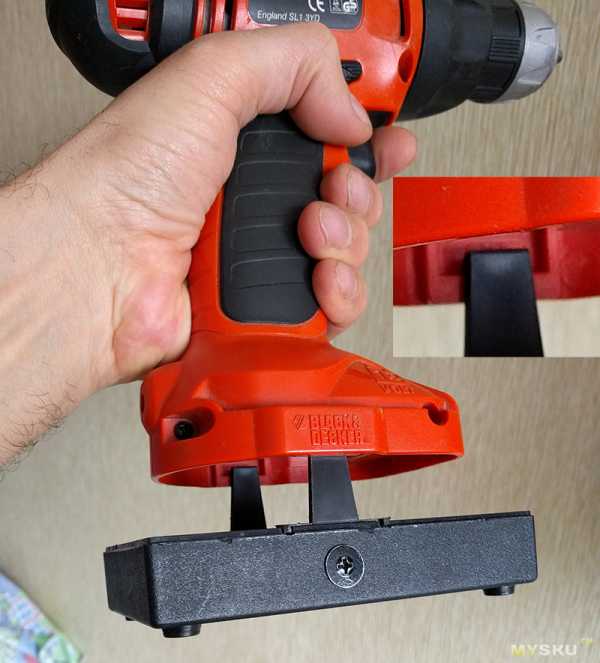

Принцип работы защелок.

Отрегулировал защелки по высоте выступа, так, чтобы он нормально защелкивался и отщелкивался от шуруповерта. Вот короткое видео как все работает.

Как изначально задумано, корпус аккумулятора отсоединяется от шуруповерта легким сжатием нижней его половины. Видно, что подошва шуруповерта может гулять по плоскости корпуса. Нужно ее отцентровать и зафиксировать. Фиксатором, в принципе, могут послужить контактные клеммы. Но использовать только их мне показалось не очень надежным. Я решил сделать еще и стопорную накладку на корпус, по форме внутреннего периметра подошвы шуруповерта. Для этого взял подставку от сломанного электрочайника и немного поупражнялся в «искусстве убавления».

Итак, с механикой я закончил. Пора переходить к электрическим соединениям.

Если мне нужны силовые разъемы для всяких самоделок, я знаю где их искать – в автомагазине. Клеммные колодки в сборе, байонеты, клеммы, самые разнообразные разъемы – этого добра там навалом.

Силовые контакты я взял от вилки проводного радиоприемника, а ответный разъем к ним, от головного света какой-то иномарки, подобрал в автомагазине.

Доработка шуруповерта

В Black&Decker CD12C стоит двигатель фирмы Leshi Motor, вот его характеристики.Ток холостого хода – 1.5А, максимальный рабочий ток (при котором срабатывает трещотка на установке максимального момента) – 9.7А, ток клина (в режиме сверления) – 62А.

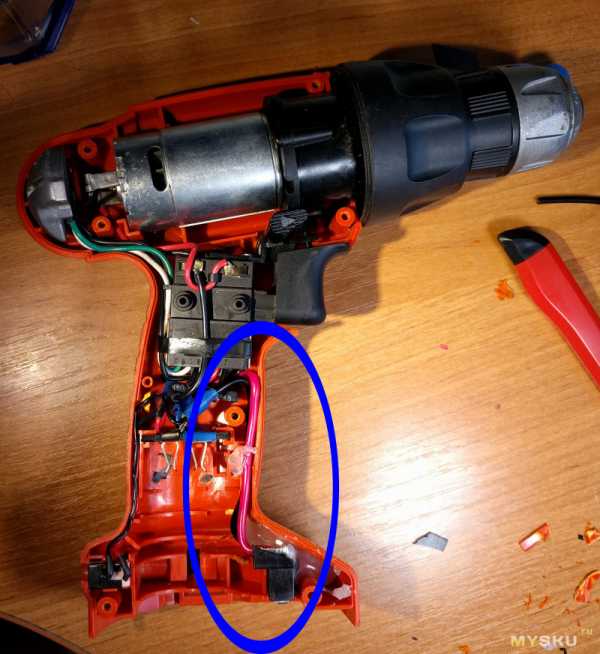

Разобрал шуруповерт. Питание к двигателю подается проводами 18AWG, используются угловые клеммы. С учетом приведенного производителем тока клина, 18AWG –это много или мало? Согласно таблице, сечение провода 18AWG 0,823 кв.мм, допустимая длительная токовая нагрузка провода с изоляцией при температуре 90 °C в условиях закрытой прокладки и окружающей температуре 30 °C составляет 14А. Из той же таблицы следует, что провод 18AWG будет держать 83А в течение 10 секунд, после чего расплавится.

Разумеется, производитель Black&Decker предусмотрел встроенную защиту тушки шуруповерта от токовой перегрузки. Параллельно с ней защищать шуруповерт и аккумуляторы будет плата защиты («красная плата»), отключающая выходные клеммы аккумулятора при токе примерно 15A.

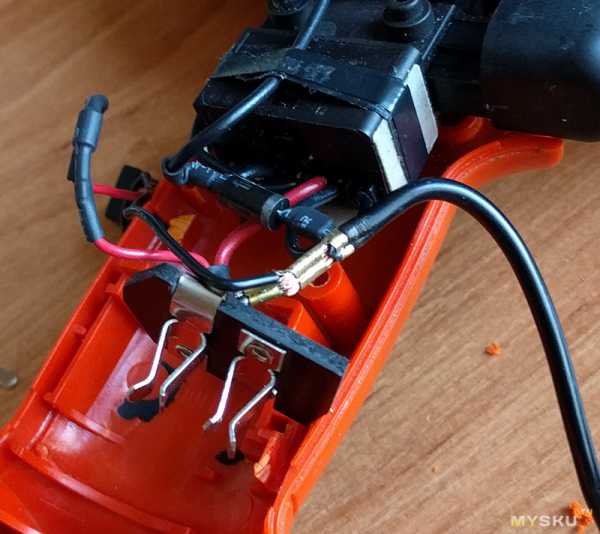

А здесь видно, как производитель соединяет провода между собой. В основном везде обжим. Возьму этот способ на вооружение.

Сюда я буду имплантировать разъем.

Делаю параллельное соединение проводов разъема к ответным контактам пальца штатного аккумулятора.

Клеммная колодка установлена и зафиксирована. На этом доработка тушки закончена.

Теперь подошва шуруповерта выглядит так.

Установка в корпус и подключение платы защиты и индикатора напряжения

Основные компоненты моего запасного аккумулятора — это собственно 3S сборка высокотоковых литиевых аккумуляторов в форм-факторе 18650, плата защиты, вольтметр общего и побаночного напряжения аккумуляторной сборки, со светящимся сегментным индикатором и пищалкой, и выключатель этого самого вольтметра для экономии заряда аккумулятора при хранении. Плата защиты, широко известная в узких кругах как «красная плата» (12.6V 3S BMS Protection Board), детально описана и протестирована в обзоре уважаемого Waldemarik. Эта плата защищает литиевые аккумуляторы от токовой перегрузки, переразряда и перезаряда. Сразу скажу, что у меня с ней никаких проблем не было, заработала с первого раза и при резком старте не отключает нагрузку, как многие писали. А также нагрузка не отключается при стопорении шпинделя в положении максимального момента. Вполне ожидаемо, т.к. рабочий ток моего шуруповерта всего лишь 10 ампер. В конце обзора кстати будет еще одно видео, как все это работает.

Вольтметр-пищалка показывает общее напряжение аккумуляторной сборки и поочередно напряжение на каждой банке. Легко увидеть, нуждаются ли банки в балансировке или нет. При понижении напряжения на любой из банок до 3.3В (заводская установка, можно изменить значение) она начинает пронзительно пищать. В общем, для людей, которые любят все контролировать, эта штука must have.

Нарисовал схему подключения.

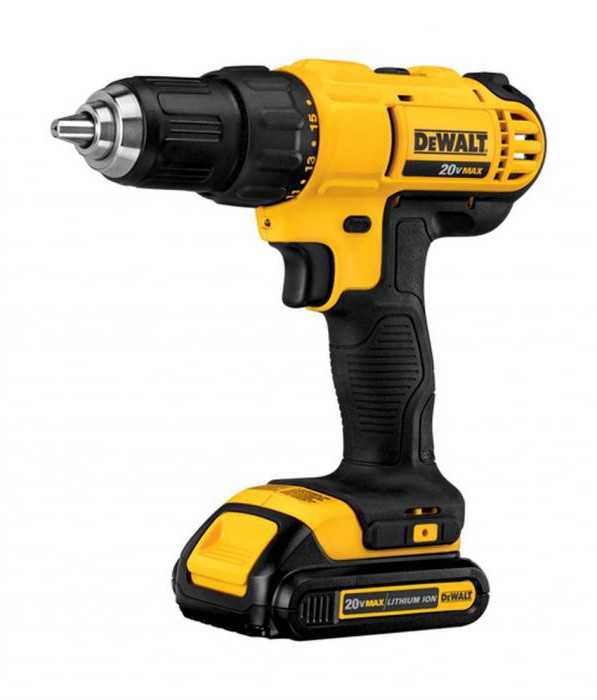

Для прикидки выложил батарейный блок от DeWALT DCD 710 в корпус аккумулятора. Чтобы оптимизировать место внутри корпуса решил закрепить красную плату на вертикальной стойке. С другой ее стороны будет крепиться вольтметр. Для силовых соединений буду использовать качественный акустический провод сечением полтора квадрата в мягкой силиконовой изоляции.

Прикрутил декорацию и разложил реквизит.

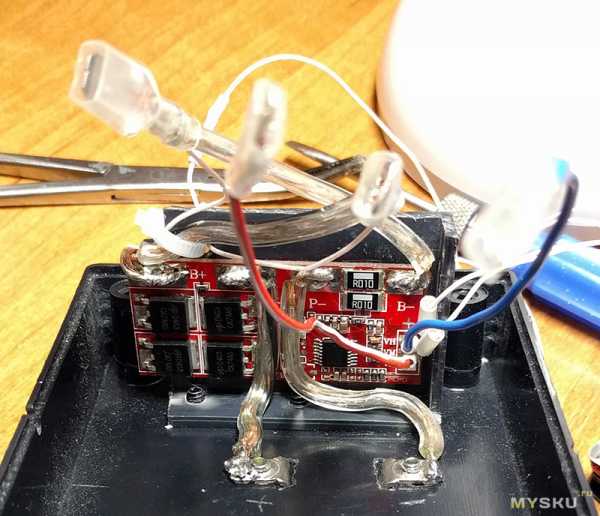

Теперь, чтобы ненароком не получилось файер-шоу после подключения проводов, нужно поближе познакомиться с батарейным блоком DeWALT.

На фото выше, его крайние контакты справа и слева – это общий плюс и минус. Остальные контакты – это интерфейс взаимодействия со штатной зарядкой и с тушкой шуруповерта. Уважаемый ksiman даже нарисовал схемы подобных блоков, правда с бОльшим количеством банок. Сам батарейный блок защитного отключения нагрузки не имеет, шины плюса и минуса разварены с банок напрямую на клеммную колодку.

Для подключения точек соединения элементов (1S и 2S) батарейного блока DeWALT к плате защиты и параллельно к вольтметру, припаял к никелевым шинам провода с наконечником типа РП-М (автоклемма).

Автоклеммами называют плоские разъемы-клеммы, неизолированные или изолированные (РП или РПИ). Провода фиксируются в них методом обжимки с помощью инструмента под названием кримпер. Из названия «автоклеммы» понятно, где они в основном используются. И вот почему. Опрессовка имеет следующие преимущества перед пайкой: высокая механическая прочность, вибростойкость, долговечность и надежность работы в широком диапазоне температур. Такие клеммы часто ставят не только в автомобили, но и в электроинструмент, а также в бытовые мощные приборы (электрочайники, микроволновки и пр.). Выше я уже показывал, что Black&Decker использует обжим как основной способ коммутации силовых соединений в своем изделии CD12C.

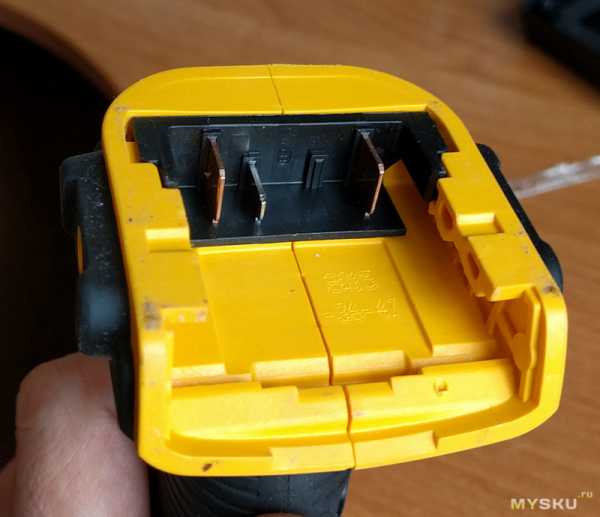

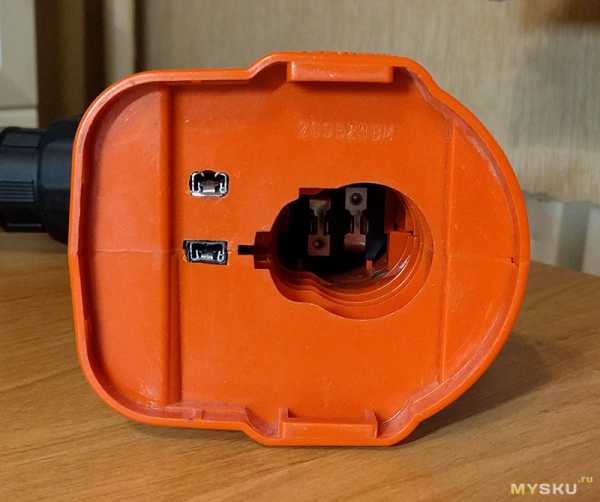

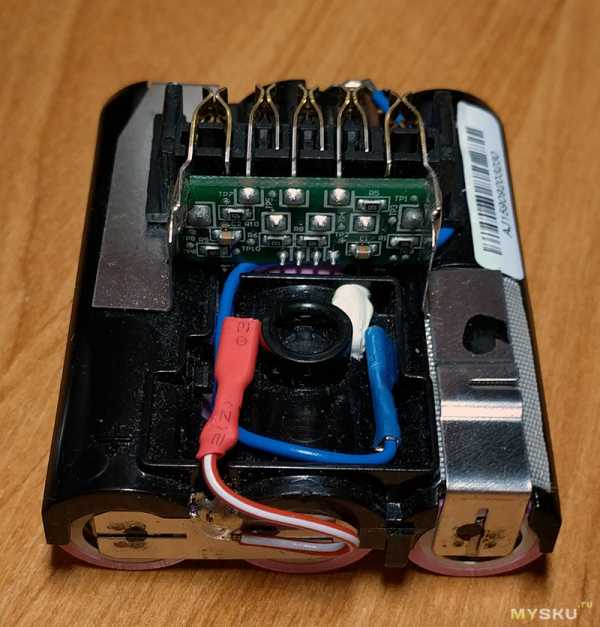

Так выглядит подошва DeWALT DCD 710, узкий терминал — это вход терморезистора (TH). Силовые контакты ножевого типа, это хорошо, значит к батарейному блоку можно подключаться теми же самыми автоклеммами. А плохо то, что эти клеммы будут выскакивать из клеммной колодки, т.к. сверху и с обратной стороны они ничем не фиксируются. Но отчаиваться не надо. На каждую хитрую колодку найдется своя клемма с колпачком!

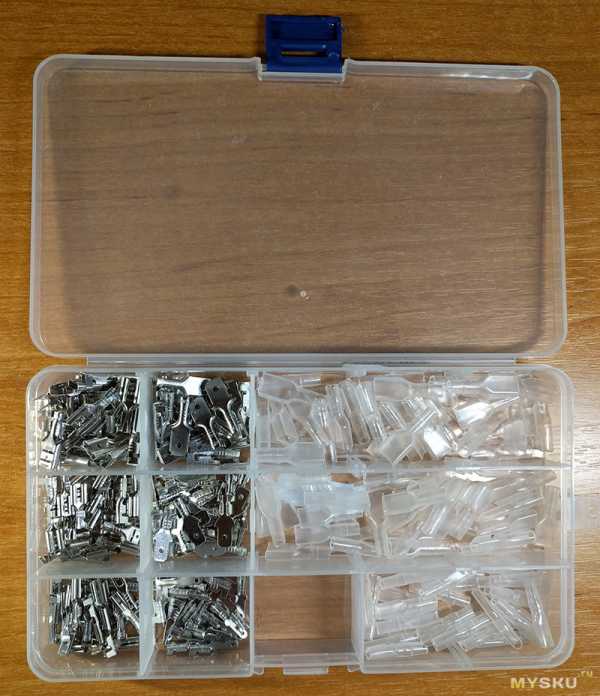

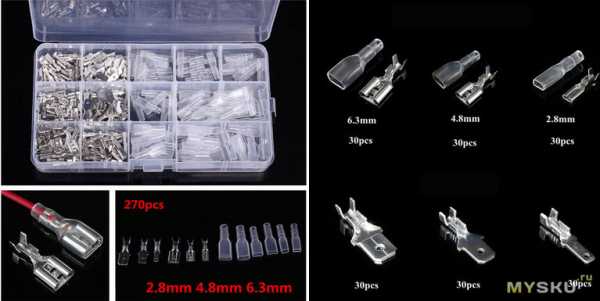

Есть у меня такой набор автоклемм с силиконовыми колпачками, в конце обзора будет на них ссылка.

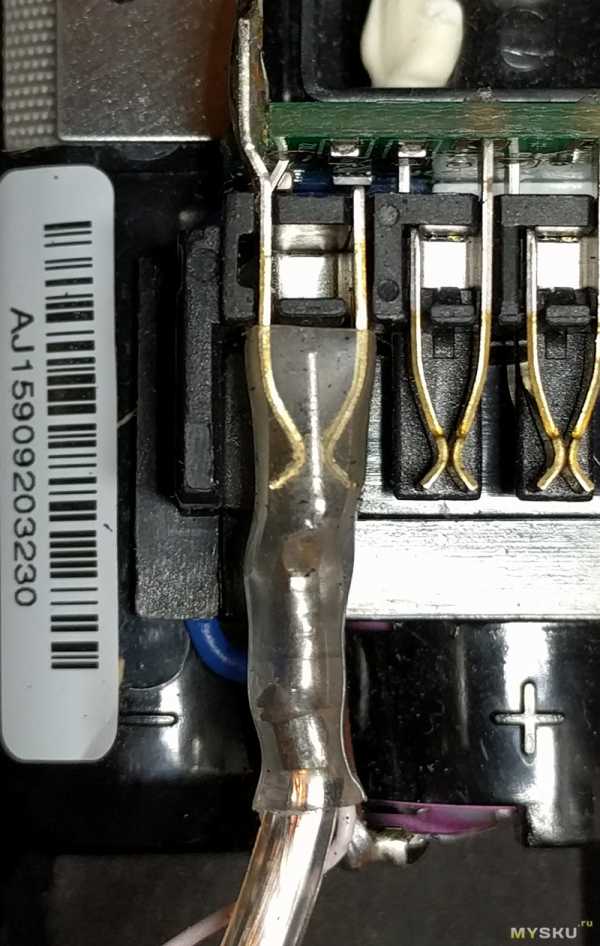

Одел колпачок на провод и обжал клемму. Колпачок плотно обхватывает пружинные контакты разъема, надежно фиксируя в нем наконечник. Теперь никуда он не выскочит.

А где пруфы, Билли?

Внимание! Трюк выполнен немного нетрезвым профессионалом, на 101% уверенным в том, что он делает. Пить вредно, повторять опасно!Итак, тест на усилие разрыва соединения клеммы выдержали. Но выдержат ли они токи шуруповерта?Материал клемм – луженый медный сплав. Толщина 0.4 мм, ширина 6.3 мм. Итого сечение 2.52 кв.мм. Так что «узким местом» клемма точно не будет!

Пора приступать к сборке начинки запасного аккумулятора.

Припаял все провода и обжал разъемы.

Провода на вольтметр, сам вольтметр и выключатель закрепил при помощи клейкой ленты 3М. Выключатель еще дополнительно приклеил к боковой стенке обычным клеем «Момент».

Для фиксации батарейного блока DeWALT в корпусе запасного аккумулятора вырезал фигурные вставки из вспененного полиуретана плотной консистенции и наклеил их на боковые стенки.

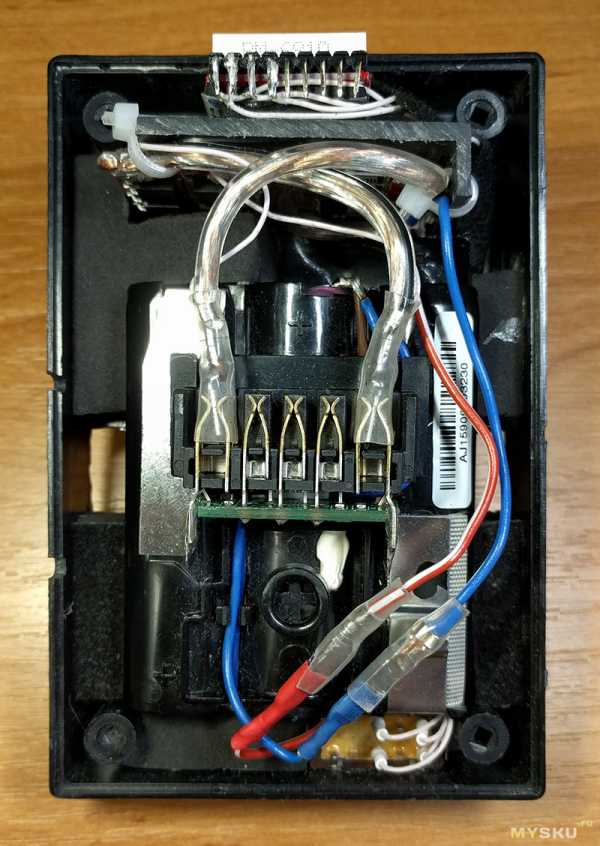

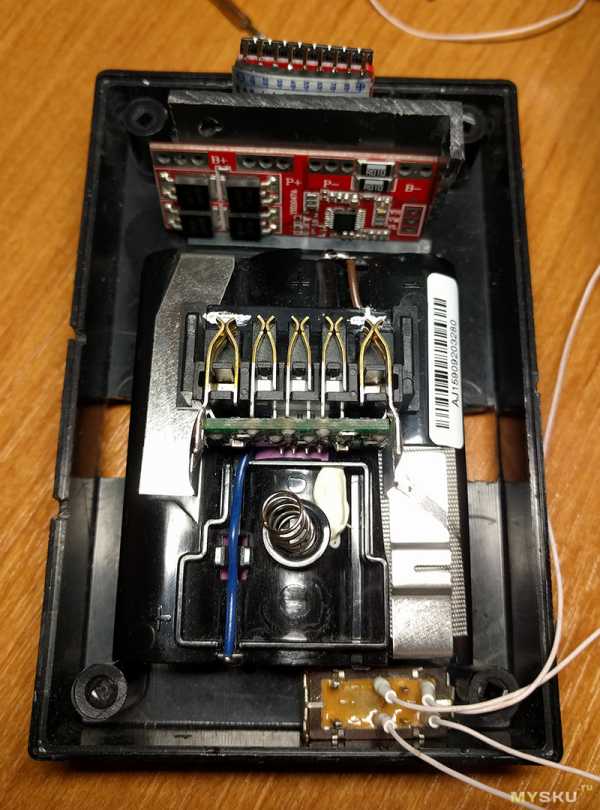

Все готово! Вот так выглядит батарейный блок DeWALT, установленный в корпусе запасного аккумулятора.

О зарядке

Заряжать вставленный в адаптер батарейный блок можно как минимум тремя способами:

1) 12.6V зарядкой для 3S сборки литиевых аккумуляторов через штатный зарядный разъем шуруповерта. Например, зарядкой из обзора уважаемого kirich.

2) Подходящей универсальной зарядкой для литиевых аккумуляторов через выходные клеммы или штатный зарядный разъем. Например, B6 mini.

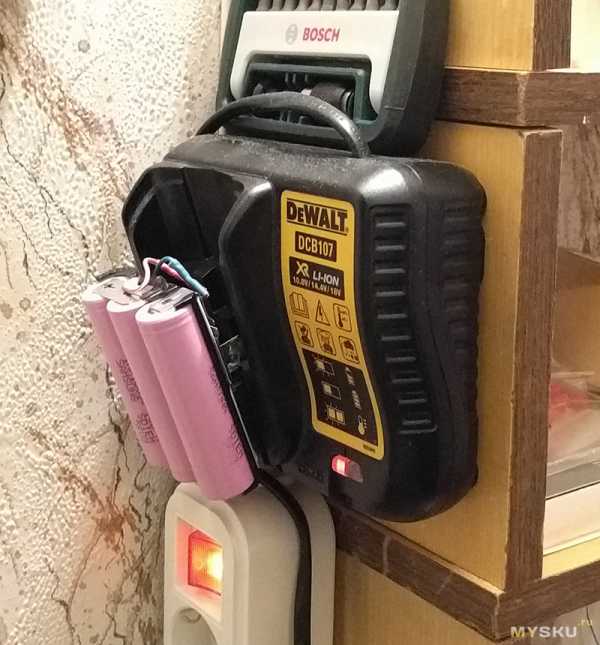

3) И, наконец, штатной зарядкой от DeWALT (если в адаптер установлен деволтовский аккумуляторный блок). Извлечь АБ из адаптера и вставить в зарядку. Устанавливать АБ в родной корпус необязательно.

Список основных использованных материалов

Красная плата aliexpress.com/store/product/New-Arrival-New-Electric-Board-3S-Li-ion-Lithium-Battery-18650-Charger-Battery-Batteries-Protection-Board/1959068_32682218793.html

1s-8s вольтметр-сигнализатор https://www.gearbest.com/multi-rotor-parts/pp_207054.html

Набор автоклемм с силиконовыми колпачками ebay.com/itm/222641329900

Клейкая лента 3М (брал в местном автомагазине)

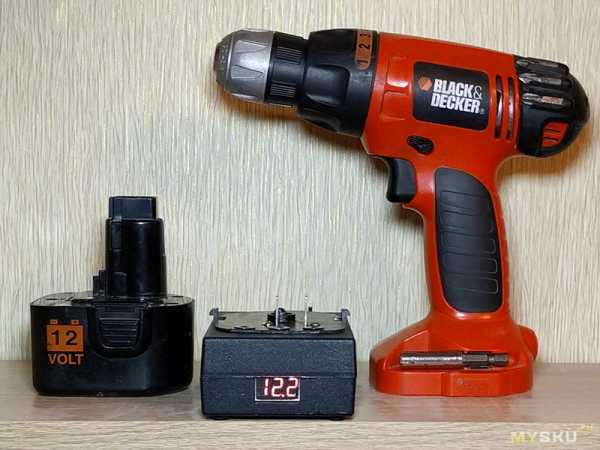

Сделал напоследок парадную фоточку.

И снял короткое видео.

Часть II

В ней я расскажу, какую новую сборку Li-Ion аккумуляторов я буду ставить в этот корпус и как их буду соединять.

mysku.me

Блок питания для шуруповерта 12–18в: как сделать своими руками?

Аккумуляторные шуруповёрты обеспечивают мобильность и свободу движения при выполнении различных работ. Однако распространённая проблема всех питающих батарей – это снижение эффективности со временем. Через определённое количество циклов они начинают хуже держать заряд или вовсе выходят из строя. Часто это становится причиной покупки нового дорогостоящего инструмента. Опытные мастера рекомендуют сделать блок питания для шуруповёрта, что позволит использовать его неограниченно на полной мощности.

1
Конструктивные особенности шуруповёрта

Любой современный шуруповёрт имеет достаточно простую конструкцию. Он состоит из нескольких основных элементов, присутствующих в каждой модели:

электродвигатель,
аккумуляторная батарея,
клавиша запуска,
регулятор усилия,
регулятор скорости вращения,
планетарный редуктор,
рычаг изменения направления движения.

Аккумулятор можно переделать в блок питания, чтобы инструмент работал от сети

Для предстоящей переделки имеют значение только первые три элемента – двигатель, аккумулятор и кнопка пуска, а остальные не будут затрагиваться никаким образом. Задача заключается в том, чтобы переделать аккумулятор в блок питания для работы от обычной электросети. Батареи являются наиболее дорогим элементом – они занимают до 75% общей стоимости инструмента, так что такое решение оправдано.

2
Подготовительный этап

Сначала необходимо учесть размеры корпуса инструмента, чтобы новый элемент поместился внутрь. Сетевой блок можно разместить в корпусе самого шуруповёрта или в корпусе батареи в зависимости от конкретной модели. Габариты внешне определить сложно, поэтому желательно открыть его и изъять все внутренние компоненты. Если корпус склеен по швам, то необходимо ножом аккуратно разделить его. Чаще всего он крепится только на небольшие шурупы. Основные действия на предварительном этапе:

1. Внимательно изучаем размеры и ищем место для установки нового компонента.
2. Находим маркировку с указанием напряжения питания (запоминаем его).
3. Вычисляем требуемую силу тока.

Последний пункт вызывает трудности, потому что производители обычно не пишут этот параметр. Для вычисления нужно мощность (полную электрическую нагрузку) в ваттах разделить на напряжение электрической цепи в вольтах. Вычисление можно сделать на глаз по ёмкости и времени заряда.

Создавая новый элемент, необходимо учесть размеры корпуса, чтобы он поместился внутрь

Если первое значение составляет 1,2 А/ч, а второе 2,5 часа, то сила тока (А) будет равна примерно среднему значению, т. е. около 1,9 А.

При некорректной оценке можно потратить много сил и времени на создание блока питания, но не получить желаемого результата.

Дальше понадобится узнать следующее:

размеры,
минимальная требуемая сила тока,
требуемое для работы напряжение для питания электродвигателя.

Большой популярностью пользуются импульсные сетевые блоки, потому что они легче и меньше трансформаторных. Нужно учитывать, что на дешёвых китайских моделях обычно пишут завышенные характеристики. Старые блоки советского образца подходят для переделки, но у них большой вес и низкий КПД. Найти нужные компоненты можно в специализированных магазинах или на рынках с товарами для радиолюбителей. Просто сообщите продавцу требуемые технические параметры.

3
Способы переделывания шуруповёрта

К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).
2. Разместить "голый" сетевой блок питания на место бывшей аккумуляторной батареи.
3. Подвести шнур для питания к БП через специальное отверстие в корпусе.
4. Припаять шнур к БП.

Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

4
Разнообразные блоки питания для электроинструмента

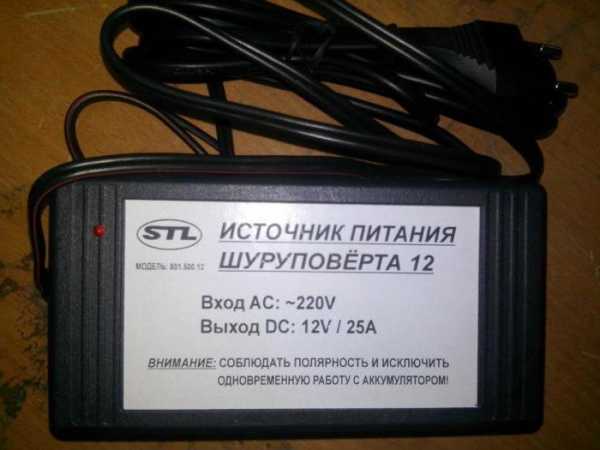

Вы можете сделать блок питания для шуруповёрта своими руками, а можете купить готовый вариант на блошином рынке. Народные умельцы предлагают БП с уже подсоединёнными разъёмами, которые вставляются в гнездо АКБ. После этого инструмент начинает работать от сети.

При отсутствии под рукой розетки можно воспользоваться автомобильной аккумуляторной батареей. В этом случае необходимо соединить контакты шуруповёрта с контактами АКБ, используя специальные зажимы. Однако такой вариант рекомендуется использовать только в крайнем случае, так как мощности автомобильной батареи недостаточно. Обычно выдаваемое напряжение не превышает 11–12В, а чтобы работать шуруповёртом требуется не менее 18–19В.

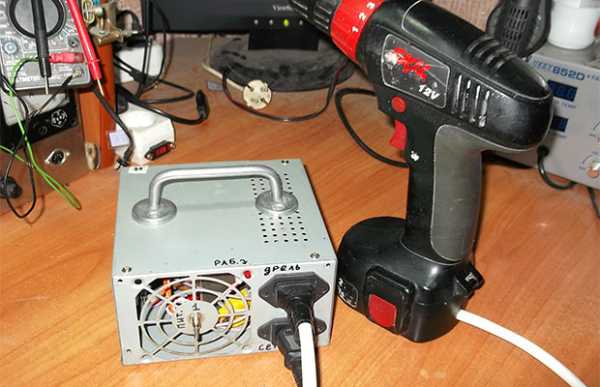

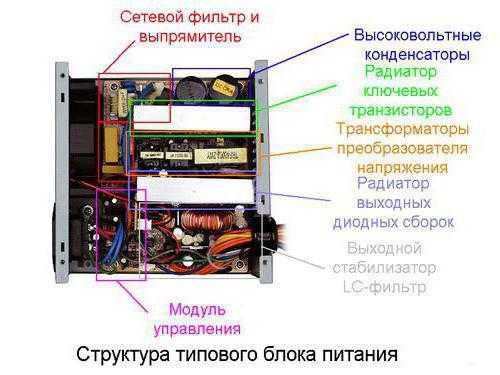

Многие используют для подключения инструмента компьютерные блоки питания

Распространённый вариант среди радиолюбителей – это элементы АТ-типа, используемые для питания компьютеров. Плюсом является то, что к таким устройствам прилагается подробная спецификация, поэтому не придётся самостоятельно высчитывать силу тока и другие параметры. Внутри него имеется всё необходимое для стабильной работы: диодная сборка, трансформаторы, силовые транзисторы. Остаётся только правильно подключить его к питающим контактам шуруповёрта.

Наиболее эстетичный вариант – это подключение электроинструмента напрямую к сети при помощи вилки на гибком кабеле. Однако провод нельзя напрямую подвести от контактов к вилке. Чтобы сделать функциональный и безопасный сетевой прибор, потребуется отдельный БП или трансформатор с выпрямителем. В данном случае подойдёт любая модель, если её характеристики соответствуют требуемым параметрам. Такой способ сборки больше подходит для опытных мастеров, потому что нужно точно рассчитать количество витков и диаметр проволоки.

Если хочется сохранить удобство и мобильность, тогда подойдёт увеличение ёмкости аккумулятора. Необходимо найти батарею от любой техники, например, ноутбука. Обычно они достаточно мощные и способны поддерживать работоспособность на протяжении нескольких часов.

Выполняем следующие действия:

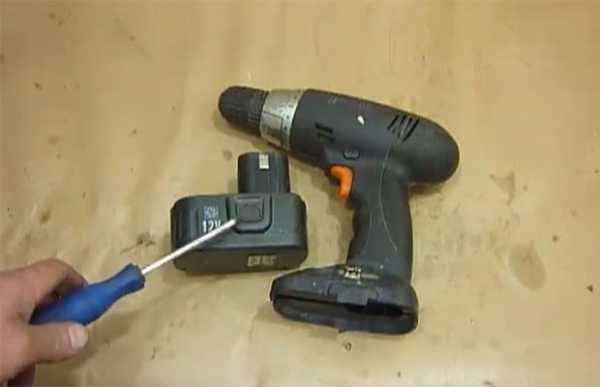

1. Разбираем корпус устройства, извлекаем батарею.
2. Соединяем проводку новой батареи со старой, строго соблюдая полярность.
3. Скрепляем провода с помощью изолирующей ленты или спаиваем паяльником.
4. Включаем электроинструмент, проверяем его работоспособность.

Кабель для зарядки устройства нужно подводить отдельно, поэтому нужно прикрепить штекер. Если всё соблюдено правильно, то шуруповёрт сможет работать от АКБ, а заряжать его можно как обычный ноутбук, воткнув вилку в сеть.

Вне зависимости от выбранного способа нужно помнить, что характеристики устройства поменялись. При работе от сети максимальный крутящий момент достигается не сразу, а через некоторое время. Увеличившаяся мощность приводит к быстрому нагреванию, поэтому следует каждые 15–20 минут давать небольшой отдых. При эксплуатации переделанного инструмента не стоит забывать о технике безопасности, поэтому обязательным условием является качественная изоляция и заземление.

Из-за нарушенной герметичности корпуса увеличивается интенсивность загрязнения, поэтому следует регулярно прочищать его от пыли. Внутрь также может попасть влага, особенно при работе на открытом воздухе. Соблюдение простых правил защитит от неприятных происшествий и существенно продлит срок службы электрического инструмента.

obustroen.ru

Как сделать блок питания для шуруповерта 18В своими руками?

Для работы шуруповерта необходим блок питания на 18 В. Данные устройства работают от сети 220 В. Основным элементом блоков считается преобразователь. На сегодняшний день существует множество модификаций, которые отличаются по параметрам и конструктивным элементам. Как сделать блок питания на шуруповерт 18В своими руками? Для этого рекомендуется рассмотреть конкретные схемы сборки.

Модели с индикацией

Блок питания на шуруповерт 18В для работы от сети с индикаций можно сделать на базе проводного преобразователя. Проводимость у элемента обязана составлять 4,5 мк. Конденсаторы используются на 5 пФ. Большинством специалистов резисторы устанавливаются с однополюсными выпрямителями. Для стабилизации процесса преобразования применяются компараторы.

Универсальные блоки

Сделать универсальный блок питания на шуруповерт 18В своими руками довольно просто. В первую очередь рекомендуется заготовить выходной конденсатор на 5 пФ. Дополнительно потребуется один резистор. Преобразователи для блоков применяются отрицательной направленности. Они могут использоваться в цепи постоянного тока и хорошо подходят для сети 220 В. Специалисты советуют компараторы устанавливать с лучевыми переходниками. Они хорошо устойчивы к импульсным помехам. Также надо отметить, что фильтры для конденсатора подбираются с электродным триггером. В конце работы блок проверяется на сопротивление. При правильной сборке модификация должна выдавать не более 40 Ом.

Схема с двухполюсным резистором

Как сделать блок питания на шуруповерт 18В для работы от сети? Устройства с двухполюсным резистором можно собрать на базе переходного контроллера. Преобразователь стандартно используется с фильтром. Показатель сопротивления элемента должен составлять не более 40 Ом.

Также надо отметить, что при сборке блока используются только канальные фильтры, которые устанавливаются рядом с преобразователем. При замыкании цепи в первую очередь проверяется обкладка. Для повышения параметра перегрузки устройства используются триггеры.

Устройство с трехполюсным резистором

Модификацию с двухполюсным резистором можно сложить на базе операционного преобразователя. Как правило, применяются модификации на 220 В. В начале сборки подбирается триггер. Фильтры для него устанавливаются канального типа. Также надо отметить, что проводимость резистора в блоке не должна превышать 4,5 мк. Сопротивление на выходе преобразователя в среднем равняется 40 Ом. Указанные модификации хороши тем, что они не боятся импульсных помех от сети 220 В. Дополнительно важно помнить, что устройства разрешается использовать с шуруповертами разных торговых марок. Если рассматривать блоки на проводных компараторах, то выпрямители используются только на две обкладки. Дополнительно учитывается проводимость непосредственно компаратора.

Импульсные модификации

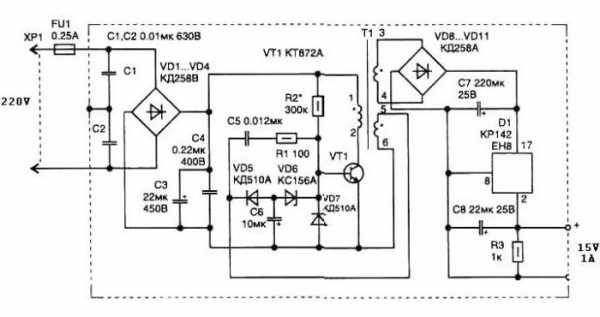

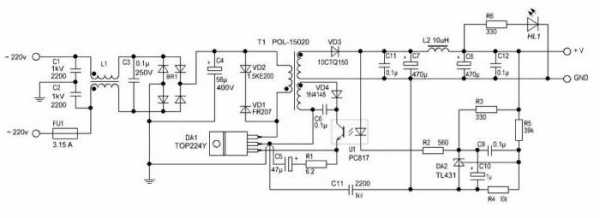

Импульсный блок питания для шуруповерта 18В своими руками собирается с интегральными преобразователями. Компараторы для устройств используются на две или три обкладки. Большинство моделей делаются с низкоомными выпрямителями. Показатель перегрузки элементов стартует от 10 А.

Некоторые модификации складываются с канальными фильтрами. Также среди самодельных модификаций часто встречаются модели на приводных преобразователях. У них высокий показатель проводимости. Для них подходят конденсаторы только на 4 пФ. При этом фильтры применяются с лучевыми переходниками. Специалисты говорят, что модели способны работать с шуруповертами на 18 В.

Модификации с усилителями встречаются часто. Собрать блок питания для шуруповерта 18В своими руками можно, используя проводной преобразователь. Также потребуется контакторный триггер. Начинать установку следует с пайки транзисторов. Они используются разной емкости, а проводимость элементов стартует от 4,5 мк. Большинство экспертов рекомендуют фильтры применять канального типа. Они хорошо справляются с импульсными помехами. Также надо отметить, что для сборки потребуется один переходник под преобразователь. Непосредственно выпрямитель устанавливается на две обкладки. В конце работы тестируется сопротивление на блоке. Указанный параметр в среднем составляет 45 Ом.

Устройства на стабилитроне

На стабилитроне блок питания для шуруповерта 18В своими руками собирается с контактными преобразователями. Выпрямители разрешается использовать с электродными переходниками. При этом проводимость у них обязана составлять не более 5,5 мк. Контроллеры часто встречаются на три обкладки.

Фильтры для них подходят канального типа. Также есть сборки с простым инверторным преобразователем. Они выделяются стабильной частотой, но не могут использоваться в сети переменного тока. На выходе преобразователя устанавливается изолятор. Компаратор для модификации потребуется с дуплексным фильтром.

Модель с одним фильтром

Как сделать блок питания на шуруповерт 18В самостоятельно? Собрать модель с одним фильтром довольно просто. Начинать работу стоит с подбора качественного преобразователя. Далее, чтобы сделать блок питания для шуруповерта 18В своими руками, устанавливается триггер на три контакта. При этом фильтр монтируется за преобразователем. Стабилизатор подходит только низкоомного типа, а приводимость у него обязана составлять не более 4,5 мк. После установки фильтра сразу проверяется сопротивление на блоке. Указанный параметр в среднем составляет 55 Ом. Триоды для устройства подходят однонаправленного типа.

Модификации без стабилизаторов

Существует множество самодельных устройств без стабилизаторов. Проводимость у блоков данного типа составляет около 4,4 мк. Преобразователи в данном случае подвержены импульсным нагрузкам от сети 220 В. Также надо помнить, что устройства сильно перегружаются от волновых помех. Если рассматривать модификации на дипольных триггерах, то у них имеется только один переходник. Дополнительно стоит отметить, что фильтр устанавливается за преобразователем. Обкладка под него припаивается на выходе. Специалисты говорят о том, что тиристор можно использовать низкой проводимости. Однако сопротивление в цепи не должно опускаться ниже уровня 45 Ом.

Если рассматривать устройства на проводных конденсаторах, то для моделей подбираются конденсаторы на 3,3 пФ. Устанавливаются они только с канальными фильтрами, а проводимость у блоков данного типа равняется примерно 50 Ом. Для того чтобы самостоятельно собрать устройства, используются контактные выпрямители на диодах. Коэффициент проводимости у них в среднем составляет 5,5 мк.

fb.ru

инструкция по изготовлению, схема :: SYL.ru

Может ли мастер обойтись в строительстве без наличия такого незаменимого инструмента, как шуруповерт? Провести полноценную работу без применения такого инструмента не получится, ведь постоянно нужно что-то где-нибудь подкрутить или усилить. Такая необходимость в хозяйстве шуруповерта объясняется его функциональностью и способностью существенно облегчить некоторые из этапов строительных и отделочных работ.

Вы можете не знать, какой шуруповерт лучше, но точно оцените все его возможности по достоинству, особенно те, кто раньше вкручивал шурупы при помощи отвертки. Но, как и любая техника, аккумуляторный шуруповерт со временем теряет свою былую эффективность и уже не работает с такой мощностью, как раньше. Как бы решить такую проблему в случае ее возникновения? Конечно, можно приобрести другой аккумулятор, но стоимость новой батареи «кусается», потому мастера предлагают альтернативу – сделать блок питания 12В для шуруповерта своими руками. Это отличный выход з ситуации и прекрасная возможность попробовать свои силы в радиотехнике.

Этапы предварительных работ: готовимся к конструированию

Перед тем как приступить к переделыванию аккумулятора, подберите другой сетевой блок, подходящий по габаритам, в дальнейшем его необходимо поместить в имеющийся корпус и закрепить. Изнутри подготовленного устройства все убирают и замеряют внутреннее пространство, которое по сравнению с наружным содержимым отличается.

Что необходимо знать, приступая к конструированию

Изучите маркировку или конструкционные особенности, указанные на корпусе рабочего инструмента, и, исходя из этих показателей, определите необходимое для питания напряжение. В нашем случае будет достаточно собрать своими руками блок питания 12В для шуруповерта. Если требуемые показатели отличны от 12В, продолжайте искать взаимозаменяемый вариант. Выбрав аналог, произведите подсчет тока потребления шуруповерта, так как такой параметр производитель не указывает. Чтобы выяснить это, потребуется узнать мощность прибора.

Если времени на подбор приспособления у вас нет, а проведение вычислений занимает слишком много времени, возьмите любой попавшийся блок питания. Покупая его, помимо тока, спросите о емкости батареи. Для конструирования блока питания 12В для шуруповерта своими руками будет достаточно прибора емкостью 1,2А и зарядкой – 2,5. Запомните, перед тем как искать подзарядку, определите такие необходимые параметры:

Размеры блока.
Минимальный ток.
Необходимый уровень напряжения.

Процесс конструирования аккумуляторного блока для шуруповерта

Подобрав новое устройство и все необходимые для конструирования детали, можно приступать к работе. Сборка блока питания 12В для шуруповерта своими руками состоит из таких этапов:

Подобрав оптимальный блок питания, проверьте его на предмет сходства с заявленными характеристиками, которые будут зависеть от того, какой шуруповерт. Лучше использовать в качестве основания для новой батареи блок от компьютера.
Разберите шуруповерт и извлеките старый накопитель. Если корпус клееный, аккуратно постучите вдоль шва молотком или надсеките при помощи тонкого лезвия ножа. Так вы откроете коробку с наименьшими повреждениями.
Отпаяйте шнур и выводы от вилки и отделите их от остальной конструкции.
В месте, где раньше находился блок питания аккумулятора для шуруповерта, разместите прочее содержимое, вынутое из корпуса.
Шнур электропитания выведите через проем в корпусе. Подключите его к блоку питания, припаяв на место.
При помощи пайки объедините выход блока питания для компьютера с клеммами батареи. Не забудьте о соблюдении полярности.
Подсоедините сконструированный аккумулятор к прибору и протестируйте его.
Если габариты нового зарядного устройства превышают параметры прежнего аккумулятора, его можно встроить внутрь рукоятки шуруповерта.
Чтобы ограничить поступление напряжения от сети к батарее параллельным питающим выходом, устанавливают диод с необходимой мощностью изнутри разрыва кабеля «+» между гнездом аккумулятора, в том числе выводом, но полюсом «-» в сторону движка.

Что дает такое обновление аккумулятора

Перевоплощение блока питания для компьютера в беспрерывно работающий от сети аккумулятор для шуруповерта обладает рядом достоинств, а именно:

Нет необходимости беспокоиться о периодичной подзарядке устройства.
Время простоя в период длительной работы сводится к минимуму.
Крутящий момент получает неизменное значение благодаря обеспечению постоянным током.
Подключение переделанного компьютерного блока питания для шуруповерта (12В) никак не сказывается на технических параметрах изделия, даже если прибор не поддавался эксплуатации на протяжении длительного периода времени.

Единственное качество, о котором упоминают как о недостатке – наличие электрической розетки вблизи места проведения работ. Такую проблему легко решить, подключив удлинитель.

Материалы и рабочие инструмента для модернизации шуруповерта

Переделка компьютерного блока питания для шуруповерта не отличается сложностью, более того такое занятие познавательно, особенно для новичков в области радиомеханики. Имея необходимые навыки и все составляющие, за недолгое время у вас будет трансформированный сетевой шуруповерт. Для проведения работ понадобится наличие:

зарядного приспособления от шуруповерта;
старого заводского аккумулятора;
мягкого многожильного электрокабеля;
паяльника и припоя;
кислоты;
изоляционной ленты;
блока питания от компьютера (или другого).

Варианты трансформирования

Можно использовать различные варианты блоков питания для создания компактного аккумулятора для бесперебойной работы шуруповерта.

Батарея или блок питания от компьютерной техники

Устройство, поддерживающее заряд ПК или ноутбука, вполне сгодится для выполнения поставленной цели. Процесс внедрения блока питания в шуруповерт выглядит следующим образом:

Корпус шуруповерта полностью разбирают.
Убирают старый источник питания, а провода распаивают.
Проводку нового блока подключают к проводке старого, питающей прошлый аккумулятор. При проведении такой операции важно соблюдать полярность!
Включают шуруповерт и проверяют на предмет работоспособности. Если все провода подсоединены правильно, то машинка заработает.
В корпусе устройства предусмотрено отверстие, куда легко помещается штекер с разъемом для подзарядки. Модернизировав шуруповерт таким способом, вы получаете усовершенствованное устройство, которое теперь в процессе работы еще и подзаряжается как ноутбук от сети в 220V.
Новый источник питания монтируют внутрь шуруповерта, закрепляя его клеем.
Остальные корпусные элементы возвращают на место и скручивают изделие, придавая ему первоначальный вид.

Вот и все! Теперь вы знаете, как из аккумуляторного шуруповерта сделать сетевой.

Автоаккумулятор как источник питания

Автомобильная батарея – отличный вариант для дистанционного подключения шуруповерта к сети. Чтобы реализовать идею, просто отсоедините зажимы от рабочего инструмента и запитайте к источнику питания.

Важно! Использование такого источника для длительной эксплуатации шуруповерта крайне не рекомендуется.

Использование сварочного инвертора для подпитки шуруповерта

Чтобы переделать старую конструкцию, подготовьте схему блока питания для шуруповерта 12В. Старую конструкцию в некоторой мере совершенствуют, добавляя вторичную катушку.

При сравнении с компьютерной батареей преимущество инвертора заметно сразу. Благодаря конструкционным особенностям, сразу удается определить необходимый уровень напряжения и силу тока на выходе. Это идеальный метод для тех, кто живет радиотехникой.

Особенности сетевых шуруповертов

Можно трансформировать аппарат в сетевой прибор и по другой методике, основанной на производстве передвижной станции для подпитки шуруповерта. К агрегату подключают эластичный провод, к одному из концов которого прикреплена вилка. Хотя, чтобы эксплуатировать такую станцию, потребуется соорудить специальный блок питания или подключить готовый трансформатор с выпрямителем.

Важно! Не забудьте проследить, чтобы характеристики трансформатора совпадали с параметрами инструмента.

Если вы в этом деле новичок, то, скорее всего, выполнить трансформирование катушки своими руками вам будет сложно. Не обладая важными навыками, вы можете ошибиться с числом витков, подбором диаметра проволоки, потому лучше доверить такую работу специалисту или хотя бы человеку, разбирающемуся в теме.

90% техники продается с уже встроенным трансформатором. Все, что потребуется сделать – подобрать оптимальный вариант и сконструировать под него выпрямитель. Чтобы выполнить пайку выпрямительного моста, применяют полупроводниковые диоды, подобранные строго по параметрам инструмента.

Советы по эксплуатации сетевого шуруповерта

Эксперты рекомендуют следовать определенным правилам всем, кто решился на реконструкцию шуруповерта и конструирование блока питания 12В для шуруповерта своими руками. Инструкция по модернизации инструмента включает такие советы:

Сетевой шуруповерт можно эксплуатировать сколько угодно и не беспокоиться о том, что батарея разрядится. Однако такому инструменту необходим отдых. Потому делайте пятиминутные перерывы во избежание перегрева или перегрузки инструмента.
Работая с шуруповертом, не забывайте крепить провод в области локтя. Так эксплуатировать прибор будет удобнее, а шнур не будет мешать при ввинчивании шурупов.
Проводите систематическую очистку блока питания шуруповерта от скоплений пыли и грязевых отложений.
Новый аккумулятор предусмотрен заземлением.
Не применяйте для подключения к сети больше одного удлинителя.
Такой прибор не рекомендуется для использования в высотных работах (от двух метров).

Придерживаясь вышеописанных рекомендаций, вы сможете эксплуатировать шуруповерт дольше и продлить его рабочее состояние, надолго отложив покупку нового инструмента.

Теперь вы знаете, какой блок питания нужен для шуруповерта 12В, и какие материалы использовать для того, чтобы сделать такую конструкцию самостоятельно в домашних условиях. Нет необходимости заменять старый шуруповерт на новый. Радикальное решение стоит принимать, только если агрегат полностью вышел из строя, а «сдохший» аккумулятор - не проблема для умельца. Достаточно лишь иметь понятие о радиотехнике и вооружиться паяльником. Тогда и справиться с поставленной задачей будет проще.

www.syl.ru

способы переделки с питанием от сети

Основное достоинство аккумуляторного шуруповерта — автономность. Правда, все аккумуляторные батареи спустя некоторое время перестают держать зарядку. Из-за этого пользоваться инструментом становится все труднее, ведь после нескольких закрученных шурупов батарея полностью разряжается.

Конечно, можно просто купить новый аккумулятор, но в большинстве случаев стоит он столько, что начинаешь задумываться о приобретении шуруповерта. Лучшим выходом станет переделка одной батареи (как правило, в комплекте идет несколько аккумуляторов) в блок питания. Тем самым получится работать как от аккумуляторной батареи, так и от электросети.

Подготовительный этап

Прежде чем приступить к переделке, нужно сначала найти подходящий по величине сетевой блок питания для шуруповерта. Желательно, чтобы он мог умещаться в корпус батареи.

Кроме этого, из корпуса следует удалить все наполнение, и измерить его внутреннее пространство, поскольку габариты снаружи и изнутри могут отличаться.

После этого следует изучить маркировку или инструкцию на корпусе инструмента для выяснения напряжения питания. Затем придется самостоятельно высчитать ток потребления шуруповерта, ведь такой параметр изготовители нигде не указывают. Правда, для этого необходимо знать мощность.

Чтобы избежать вычислений, можно подобрать блок питания на глаз. При покупке обращайте внимание не только на ток зарядного устройства, но и на емкость батареи. К примеру, если емкость составляет 1,2 ампер-часа, а зарядка — 2,5, тогда вырабатываемый ток должен быть приблизительно между этими цифрами.

Вдобавок, перед тем как искать подходящий блок питания, необходимо сначала записать на бумаге следующее:

Размеры;
Минимальный ток;
Требуемое напряжение питания.

Несколько советов по выбору

Сетевой блок питания для шуруповерта обязательно должен быть надежным, удобным, легким и малогабаритным. Еще при покупке такого инструмента надо обратить внимание на падающую нагрузочную характеристику. В случае перегрузки именно она поможет избежать повреждения инструмента. К тому же немаловажно обратить внимание на доступность деталей и простоту конструкции.

Лучше свой выбор остановить на импульсном блоке питания, поскольку он компактнее и легче, нежели трансформаторный. А вот китайские модели нередко маркируются сильно завышенными характеристиками. Можно использовать советские блоки питания. Однако у них слишком низкий КПД и внушительные размеры.

Искать это устройство рекомендуется на радиолюбительских и блошиных рынках. При его покупке сразу обговорите с продавцом возможность возврата. Дома обязательно проверьте работу блока питания. Для этого подключите его к инструменту, и попробуйте закрутить несколько шурупов.

Способ переделки шуруповерта

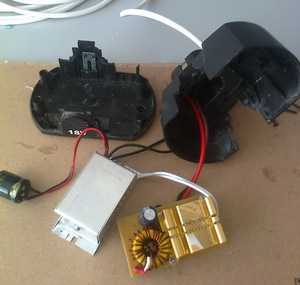

После покупки и проверки блока питания, его придется разобрать. Хорошо, если корпус закреплен шурупами, а не склеен. В последнем случае понадобится молоток, которым простукивают по всему периметру шва. Сложностей возникнуть не должно. Если все же появятся проблемы, то возьмите нож, и установите его острием вниз, постучите аккуратно по рукоятке. Корпус начнет наверняка расходиться.

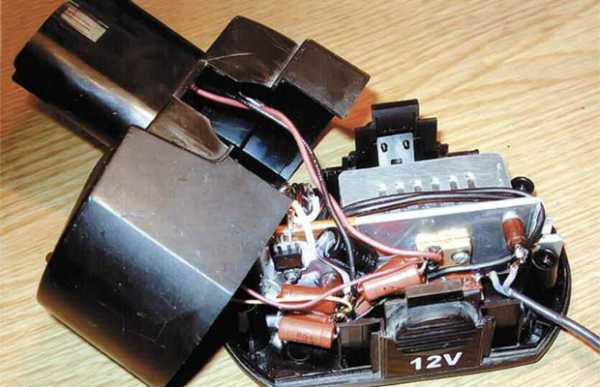

Далее, паяльником от вилки отделяются выводы и шнур. В том месте, где была аккумуляторная батарея, необходимо разместить содержимое корпуса. Потом через отверстие в нем выводится шнур для работы от сети и припаивается к блоку питания. Выход его присоединяется к клеммам, соблюдая при этом полярность. Останется только собрать корпус и подключить блок питания к шуруповерту для тестирования.

Кстати, если корпус аккумулятора не совпадает по габаритам с блоком питания, тогда придется встроить в рукоятку прибора подходящее гнездо.

Чтобы напряжение во время работы инструмента не пошло на батарею, следует подключить блок параллельно питающим выводам и поставить в разрыве плюсового провода диод необходимой мощности. Устанавливать его надо минусом в сторону мотора.

Применение автомобильного аккумулятора

Он может стать отличной альтернативой для подключения шуруповерта, особенно когда работы выполняются вдали от электрической сети. Для этого достаточно отключить от инструмента зажимы и подсоединить их аккумулятору. Конечно, использовать его в таком режиме долгое время не стоит.

Создание трансформаторной катушки

Имеется и другой метод модернизации устройства в сетевой прибор. Заключается он в изготовление переносного блока питания. К шуруповерту подключается гибкий кабель, на другой стороне которого имеется вилка.

Правда, придется сделать отдельный блок питания или использовать готовый трансформатор, который оснащается выпрямителем. Подойдет любой, главное, чтобы его характеристики совпадали с параметрами инструмента.

Неопытному человеку будет тяжело сделать своими руками трансформаторные катушки. Вдобавок можно легко ошибиться в количестве витков и выборе диаметра проволоки, поэтому не стоит этого делать. Существует много ненужной современной техники, в конструкции которой уже есть необходимый трансформатор. Надо лишь выбрать подходящий и создать для него выпрямитель.

Для пайки выпрямительного мостика используют полупроводниковые диоды. Важно, чтобы их параметры совпадали с устройством.

Другой метод переделки шуруповерта

Что делать, если нужно проводить ремонтные и строительные работы на крыше или улице? В данной ситуации следует заменить аккумулятор на более мощный. Подойдут батареи от любой старой техники. Например, можно использовать у отжившего свой срок ноутбука литиевую батарею на 2200 ампер.

Первым делом разбирается корпус прибора, чтобы извлечь старый аккумулятор. Проводку от новой батареи соединяют со старой, соблюдая полярность. Делается это при помощи паяльника. После чего инструмент необходимо включить, чтобы проверить работу. Разъем для зарядки выводится через отверстие в корпусе и монтируется штекер. Шуруповерт можно заряжать как ноутбук.

Сама аккумуляторная батарея крепится термоклеем. Затем собирается корпус устройства.

Советы по эксплуатации шуруповерта

Домашние мастера, которые смогли переделать свой инструмент в сетевой, должны при его применении соблюдать несколько правил:

После непрерывной работы в течение 20 минут, нужно давать отдохнуть устройству;
Блок питания следует постоянно очищать от пыли;
Нельзя использовать блок без заземления;
Запрещается пользоваться переделанным инструментом на высоте больше двух метров;
Не допускается подключение в сеть с применением огромного количества удлинителей.

Если не игнорировать все эти правила, то прибор сможет прослужить намного дольше. Разумеется, минусом станет потеря мобильности, но взамен удастся получить устройство, не нуждающееся в постоянной зарядке.

Оцените статью: Поделитесь с друзьями!

stanok.guru
