Как отремонтировать аккумулятор шуруповёрта своими руками

Типы аккумуляторных батарей

По конструктивным особенностям различают батареи в виде слайдеров и обоймы.

Аккумулятор шуруповёрта в виде слайдера

Но это несущественные отличия по сравнению с типами батарей. И слайдер, и обойма используется в разных типах батарей.

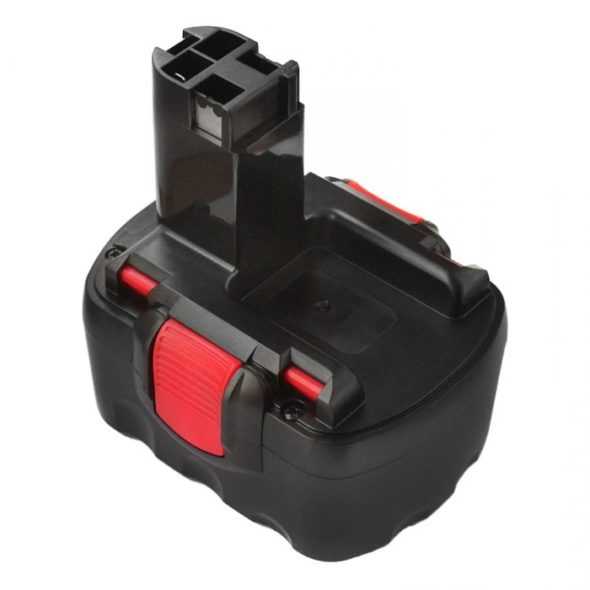

Аккумулятор шуруповёрта в виде обоймы

Существуют три типа аккумуляторов для шуруповёрта:

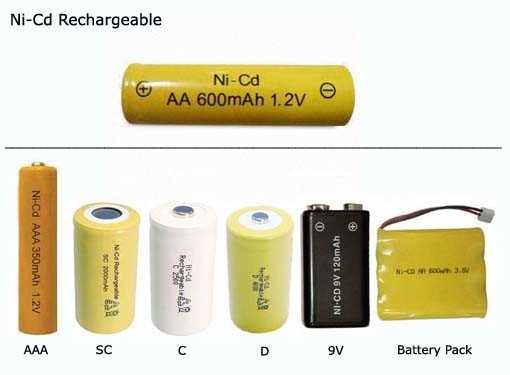

Никель — кадмиевые (Ni-Cd).

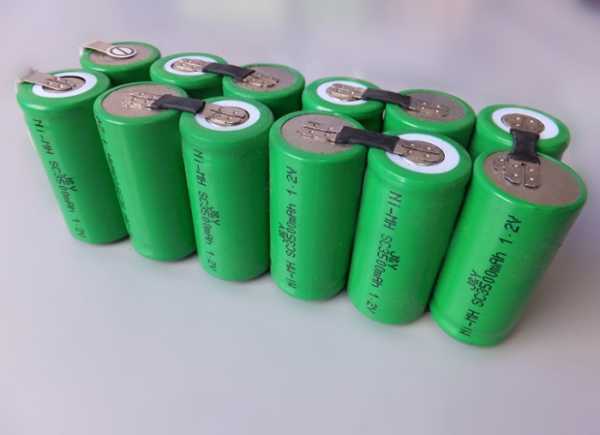

Никель — металлогидридные (Ni-Mh).
Литий — ионные (Li-Ion).

Литий — полимерные батареи (Li-Pol) не производятся для шуруповёртов. Основные области их применения: смартфоны, сотовые телефоны, планшеты, ноутбуки, радиоуправляемые приборы, электромобили.

Никель — кадмиевые батареи самые дешёвые, быстро заряжаются, имеют более тысячи зарядных циклов. Аккумуляторы устойчивы к эксплуатации при низких температурах. Но они обладают эффектом памяти. То есть заряжать их можно только после полной разрядки, иначе ёмкость будет падать. У них высокий ток саморазряда. Они изготовлены из токсичных материалов и их сложно утилизировать. Эти батареи пользуются самым большим спросом.

Никель — металлогидридные батареи дороже, не токсичны, имеют низкий эффект памяти. Ток саморазряда больше никель — кадмиевых. Ёмкость выше, цикл заряда более пятисот. Эти аккумуляторы хуже переносят высокую скорость разряда. Они меньше подходят для максимального использования мощности инструмента. Их нужно постоянно подзаряжать.

Литий — ионные батареи дороже, мощнее, быстро заряжаются. У них отсутствует эффект памяти. Низкий ток саморазряда. Напряжение элементов аккумулятора больше, поэтому их число меньше. Следовательно габариты и вес таких батарей меньше, чему у никелевых. Но их нельзя разряжать полностью, иначе через несколько таких циклов придётся покупать новый. Чтобы повысить качество литий — ионных батарей, производители устанавливают в корпус батареи или шуруповёрта микросхему, контролирующую работу аккумулятора. Образуется многоуровневая многоступенчатая защита:

От высокой температуры.
От полного разряда. Эти аккумуляторы боятся полного разряда и не могут восстановиться, если разряд будет ниже допустимой нормы.
От короткого замыкания.
От перезаряда, так как может произойти взрыв.
От токов перегрузки.

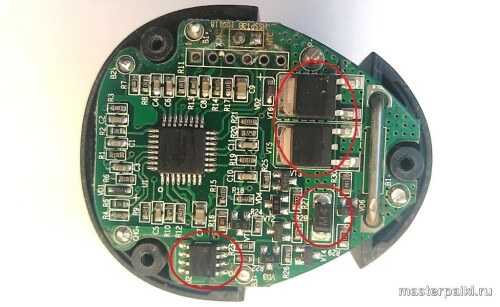

Контролирующая плата, установленная в корпус батареи, более эффективна. Когда аккумулятор лежит отдельно от шуруповёрта и не используется, микросхема контролирует его состояние и в случае каких-то проблем размыкает цепь. Аккумулятор полностью защищён.

Обзор литиево-ионного аккумулятора с микросхемой

Проблемы с АКБ

Какие могут быть неполадки с аккумуляторами:

течёт;
не снимается;
снизилась ёмкость;
не заряжается;
уменьшается время заряда и разряда.

Никелевые батареи можно восстановить. А литиевые нельзя, так как в них разлагается литий. Здесь можно только заменить негодные элементы питания.

Как правильно отремонтировать своими руками.

Запаситесь терпением и приступайте к ремонту.

Разбираем аккумулятор.

Разбирайте аккумулятор аккуратно. Не применяйте силу, чтобы не повредить корпус.

Снимите аккумулятор с шуруповёрта. Если кнопки заклинило и он не снимается, открутите винты корпуса инструмента и снимите верхнюю половину. Одна из кнопок освободилась. Потяните батарею на себя, слегка шевеля её в разные стороны, и она тоже снимется. Когда вы разберёте батарею, установите кнопки так, чтобы они легко нажимались в своих пазах.

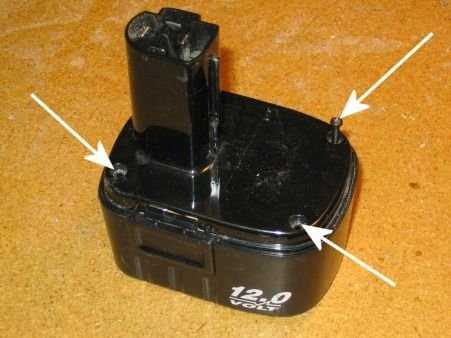

Корпус аккумулятора состоит из двух частей и бывает разборным и неразборным. В первом случае открутите все винты и разъедините обе части.
Разборный корпус аккумулятора

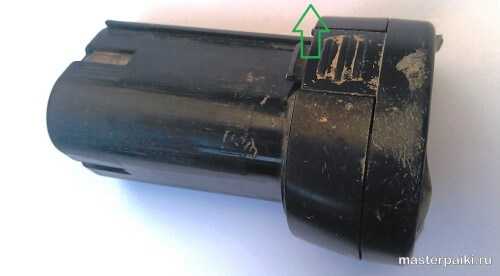

Во втором случае нижняя часть корпуса плотно насажена на верхнюю и проклеена. Поэтому, чтобы их разъединить, возьмите резиновый молоток или деревяшку типа скалки и не сильно постучите по шву вокруг корпуса. Если не получается, воспользуйтесь тонким острым ножом. Вставьте его в шов и аккуратно прорежьте клей.

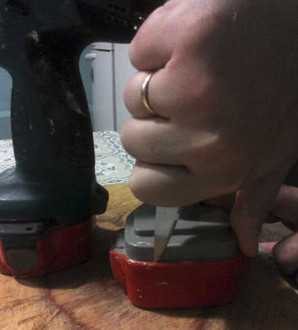

Разбор аккумулятора с использованием ножа
Потом опять постучите. Иногда бывает так, что батарея уже почти разобрана, но в определённом месте она упорно сопротивляется. Не стоит наносить удары продолжительное время в одну точку, так как вы рискуете повредить корпус. Просто возьмите стамеску или отвёртку и подденьте в нужном месте.

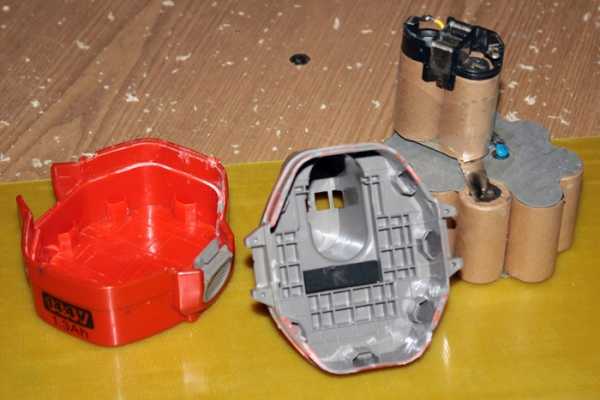

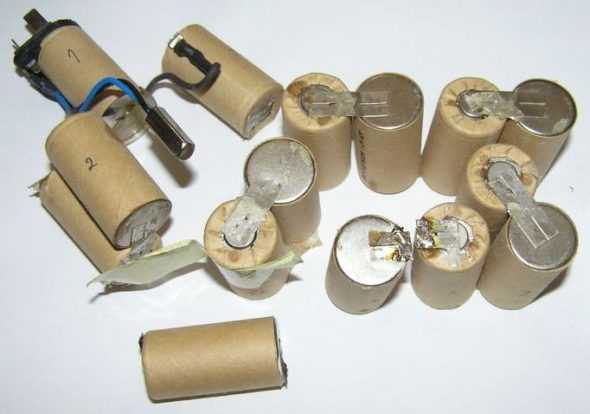

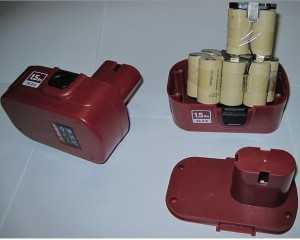

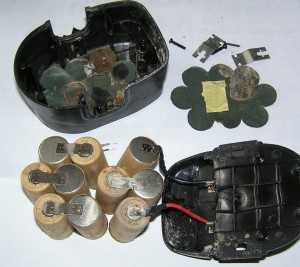

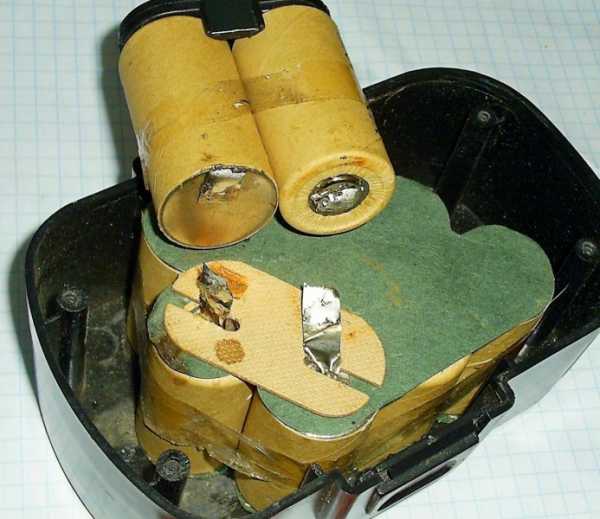

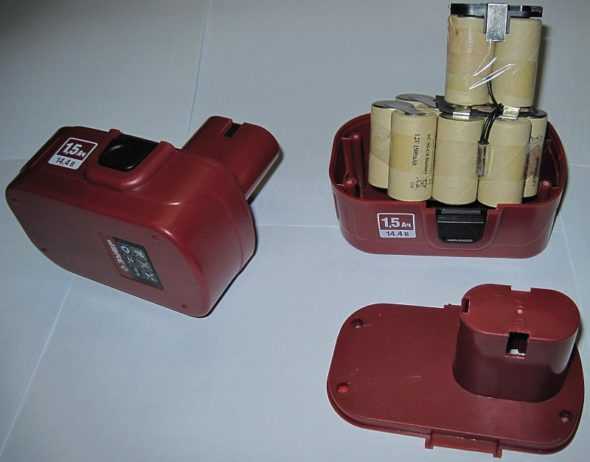

Разобранный аккумулятор
При разъединении частей корпуса могут выстрелить кнопки, но это не значит, что они сломались. Их нужно собрать и вставить на место. Чтобы снять верхнюю часть с элементов питания, вставьте отвёртку в любую из клемм и аккуратно прижмите элемент. Потяните корпус вверх, и он снимется.

Видео: Как разобрать батарею шуруповёрта

Внутри располагаются несколько последовательно спаянных элементов. Такая кассета обеспечивает необходимое напряжение и токовые характеристики для аккумулятора. В некоторых никелевых батареях к элементам прикреплён термодатчик.

Термодатчик никелевой батареи прикреплён к элементам

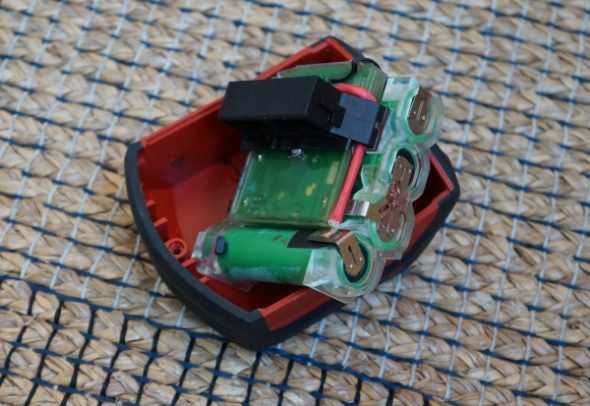

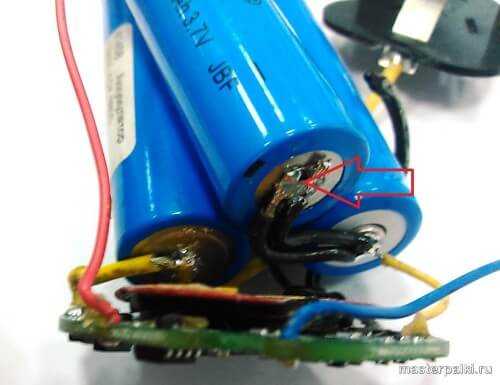

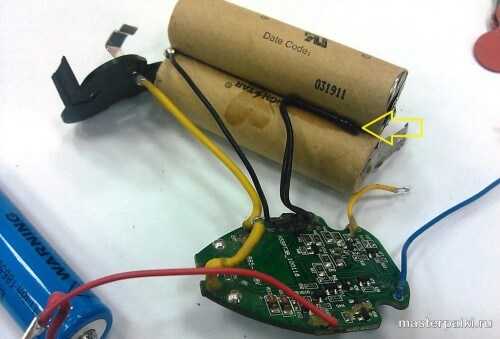

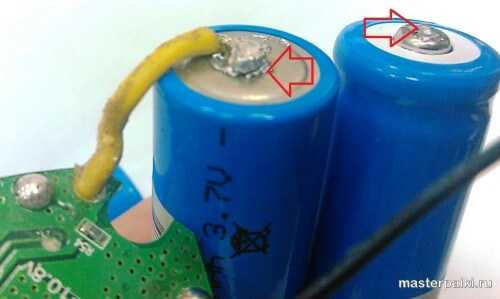

В литий — ионных аккумуляторах всё сложнее. Там присутствует контролирующая плата, а элементы облачены в защитный корпус или плёнку.

Литий — ионная батарея

Как увеличить ёмкость батареи.

Новый аккумулятор перед использованием необходимо полностью зарядить. Средняя температура окружающей среды от 10 до 40 градусов. На зарядных устройствах имеются лампочки индикации. Когда они показывают, что батарея заряжена, необходимо сразу отключить процесс.

Новые никель — кадмиевые батареи необходимо раскачивать перед первым применением. Три раза полностью разрядить и зарядить. Ёмкость станет максимальной. Если в инструкции к прибору написано, что раскачка должна включать большее количество циклов заряда, то следуйте этим рекомендациям. В процессе работы перед зарядкой полностью разрядите батарею.
Никель — металлогидридные батареи имеют меньший эффект памяти, поэтому их можно раскачать один раз перед первым использованием.
Литий — ионные аккумуляторы не нужно раскачивать. Их достаточно просто зарядить до полной мощности.

Для разряда батареи используется нагрузка в виде лампы напряжением 12 вольт. Она подключается крокодилами к клеммам. Если аккумулятор разобран, то к выводам последовательной цепи элементов питания. Процесс разряда займёт меньше часа.

Видео: Как разрядить аккумулятор

Второй способ правильной разрядки это использование «умного» зарядного устройства типа imax b6, которым очень удобно раскачивать аккумуляторы. В нём можно настраивать параметры тока и напряжения для заряда и разряда батареи. Установить автоматический режим циклирования для раскачки аккумулятора. То есть вам не надо постоянно следить за ёмкостью и напряжением. Прибор сам сделает это за вас. Предусмотрено до 5 циклов. Причём в конце вы сможете увидеть значения тока и напряжения после каждого цикла и проанализировать результат.

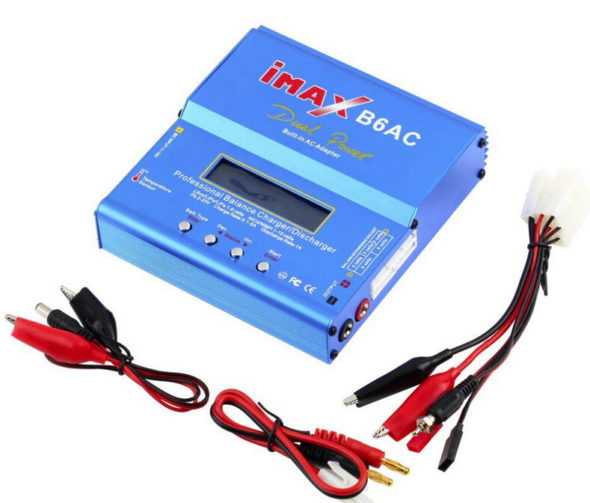

Зарядное устройство imax b6

Видео: Обзор зарядного устройства imax b6

Диагностика.

После полной зарядки разберите аккумулятор. Осмотрите элементы на предмет вздутия и окисления. Мультиметром или тестером замерьте напряжение всех элементов. Пределы напряжения для разных аккумуляторов:

Для никель — кадмиевых 1,2 — 1,4 вольта.
Для никель — металлогидридных 1,2 — 1,4 вольта.
Для литий — ионных 3,6 — 3,8 вольта.

Диагностика тестером.

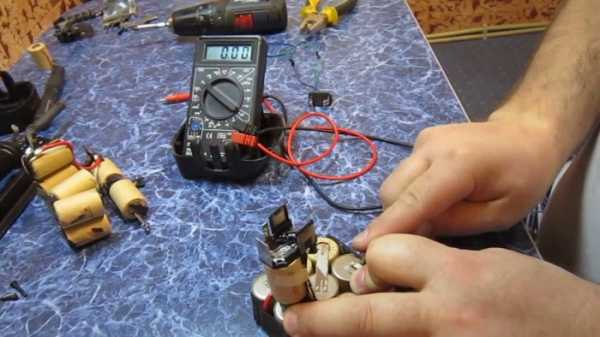

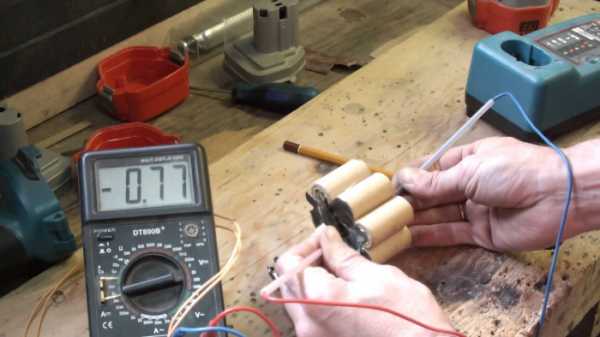

Диагностика тестером

Батарейные банки обёрнуты в бумажную оболочку. Напряжение нанесено на каждом элементе. Если у всех банок величина напряжения нормальная, разрядите аккумулятор на половину мощности. Опять замерьте напряжение. Те элементы, у которых напряжение снизилось на 0,5 — 0,7 вольт по сравнению со средним, подлежат восстановлению или замене. Про такие банки говорят «течёт».

Видео: Как проверить состояние аккумулятора

Почему не заряжается.

Если зарядное устройство в норме, проверьте контакты между аккумулятором и зарядником. У зарядника контакты могли разогнуться. Из-за этого батарея не заряжается. Разберите устройство и подогните клеммы. Второй причиной может быть вышедший из строя или отпаявшийся температурный датчик. Его необходимо припаять или заменить на новый.

Быстро заряжается и разряжается.

При окислении и загрязнении контактов аккумулятора, зарядного устройства и инструмента батарея быстро заряжается и разряжается. Периодически протирайте контакты.

Выкипание электролита.

Выкипание электролита происходит из-за ускоренного заряда и перезаряда. Если элементы не вздулись и после полного заряда показывают рабочее напряжение, их можно восстановить без замены. Необходимо восполнить пустующий объём дистиллированной водой.

После определения дефектных банок разрежьте соединительную металлическую ленту. Отпаяйте элементы.
Возьмите пробойник толщиной не более 1 миллиметра. Там, где у банки находится минус, сделайте отверстие в корпусе.
Откачайте воздух объёмом до 1 кубического сантиметра и налейте столько же воды.
Эпоксидной смолой загерметизируйте элементы и подключите их в схему.

Если этот способ не помог, тогда замените банки на новые.

Видео: Добавление дистиллированной воды

Замена и пайка элементов питания.

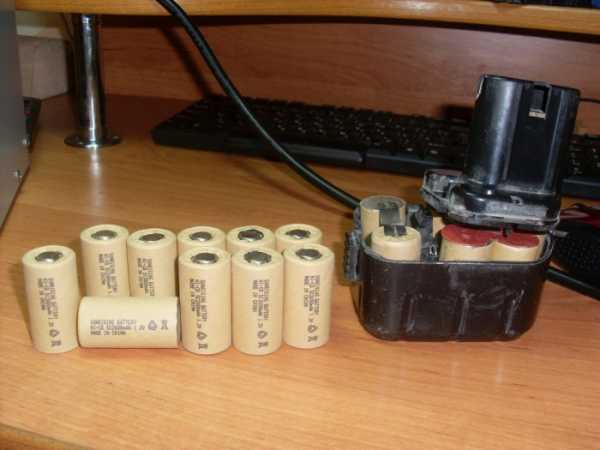

Когда вы провели диагностику и выявили дефектные банки, необходимо приобрести их замену. Новые элементы должны полностью совпадать по размерам и техническим характеристикам.

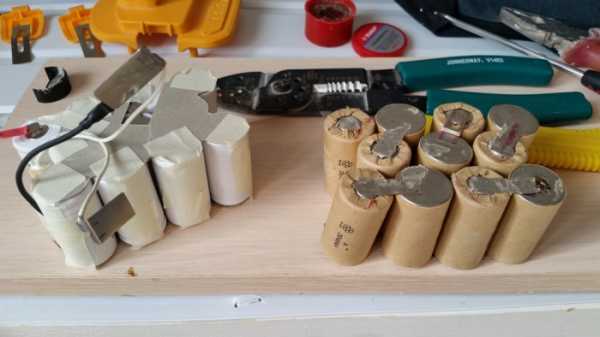

Разрежьте или отпаяйте старые элементы от пластин.
На их место поставьте новые. Для соединения используйте те же пластины или медные проводники того же сечения.
Чтобы банки не перегрелись пайку делайте быстро. Соблюдайте полярность последовательной цепи. Соединяйте плюс с минусом, а минус с плюсом.

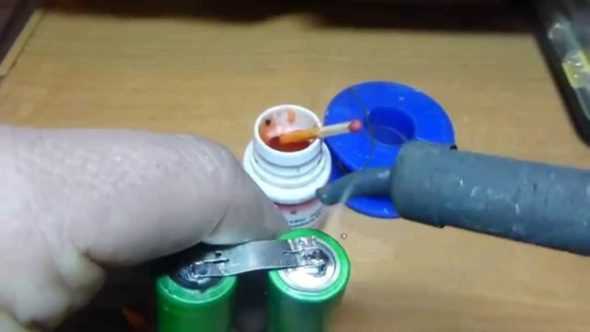

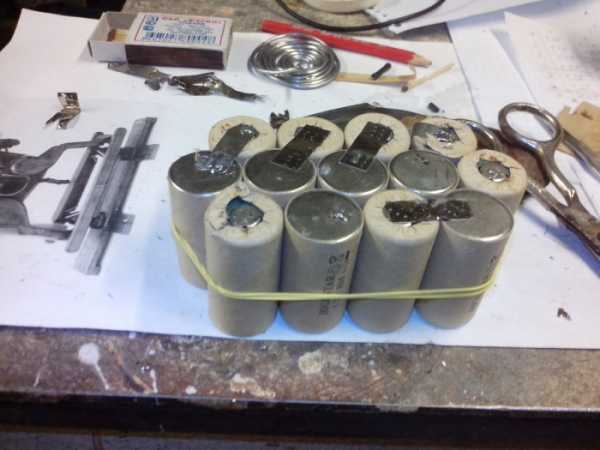

Пайка элементов питания
После пайки все соединения протрите этиловым спиртом, чтобы обезжирить поверхности и убрать остатки кислоты.
В конце работы проверьте напряжение всех элементов. Если оно соответствует норме, соберите аккумулятор. Для выравнивания потенциала банок проведите 3 цикла раскачки аккумулятора.

Видео: Замена элементов в аккумуляторе

Как переделать шуруповёрт под литий — ионный аккумулятор.

Многие владельцы шуруповёрта с никель — кадмиевым аккумулятором сталкивались с такой проблемой, что когда надо им воспользоваться, батарея всегда разряжена. А постоянная зарядка убивает её из-за эффекта памяти. Поэтому переделывают такой аккумулятор на литий — ионный.

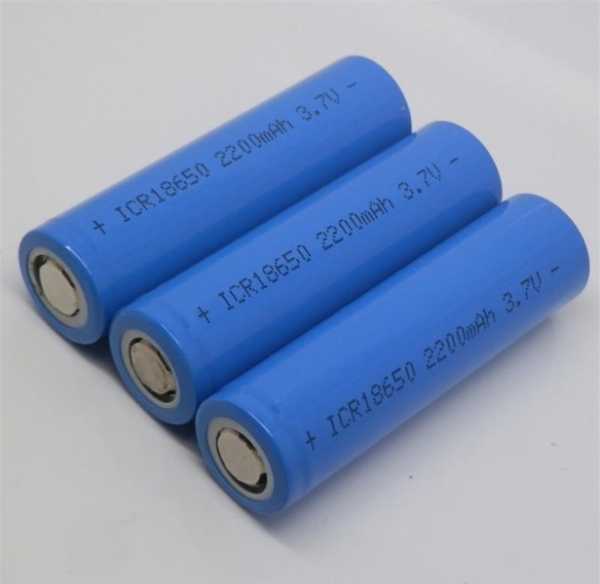

Источником литиевых аккумуляторов может стать старая батарея от ноутбука или можно купить новые. Ноутбучные и новые банки незащищённые. Использовать их без защиты нельзя, потому что вы не сможете их зарядить и контролировать разряд. А при перезаряде они благополучно умрут. Допускается соединять параллельно абсолютно одинаковые аккумуляторы, тогда они будут работать как одно целое. Приобретите модуль защиты для последовательно соединённых аккумуляторов, который контролирует каждый элемент в отдельности и заботится о нём. Следит за напряжением и током, обеспечивает защиту от короткого замыкания. Такие модули бывают для одного, двух, трёх и четырёх аккумуляторов.

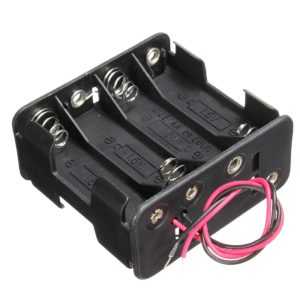

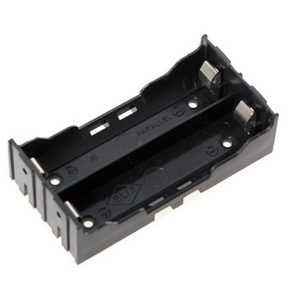

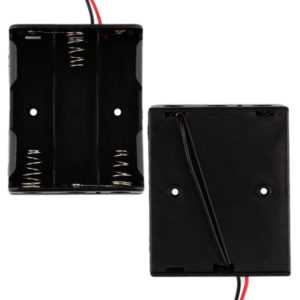

Батарейные отсеки для разного количества аккумуляторов

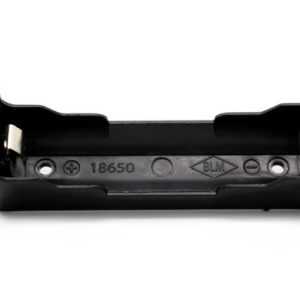

Холдер для 1 аккумулятора

Холдер для 2 аккумуляторов

Холдер для 3 аккумуляторов

Холдер для 4 аккумуляторов

Для увеличения ёмкости можно добавлять параллельно подключенные элементы. Паять литиевые аккумуляторы нельзя. Их можно ставить в холдеры и паять контакты холдеров. Либо соединять никелированной лентой и контактной сваркой, которая позволяет быстро нагревать очень маленькую область, и аккумулятор не пострадает.

Для контактной сварки нам понадобятся:

Мощный источник большого тока. Это может быть переделанный трансформатор микроволновки или свинцовый аккумулятор.
Толстый медный многожильный провод, на концах которого на расстоянии четырёх миллиметров закреплены одножильные медные контакты.
Металлическая лента. Она стоит недорого, а соединить ею можно около пяти сборок. Это намного выгоднее холдеров.

Положите ленту на аккумулятор, прижмите контакты в месте сварки. Кратковременно пускайте ток. На аккумуляторе это можно сделать резким коротким контактом с клеммой. На вход первичной обмотки трансформатора ставится кнопка. Для удобства сварки соедините элементы клеем. Варите по схеме, загибая небольшие кусочки для крепления измерительных проводов для модуля. «+» и «-» всей сборки паяйте к модулю.

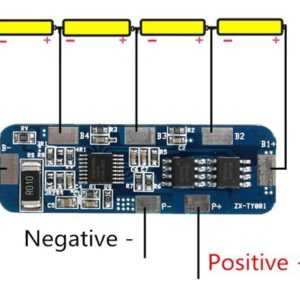

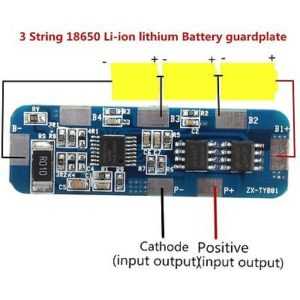

Схемы соединения с контроллером для двух, трёх и четырёх элементов

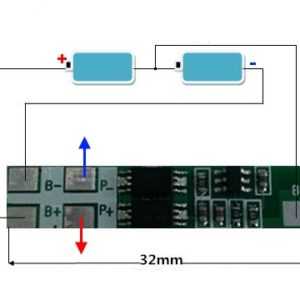

Схема для 2 элементов

Схема для 3 элементов

Схема для 4 элементов

Выход с батареи нужно делать толстыми проводами. Если у вас нет термоусадочной трубки большого диаметра, обмотайте всё изолентой. Полученная таким образом батарея будет очень компактной и аккуратной.

Термоусадочная трубка.

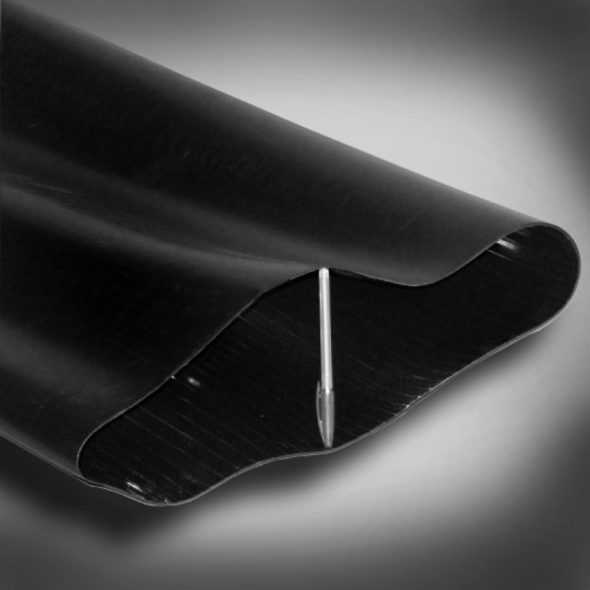

Термоусадочная трубка для аккумуляторов

Возьмите старый аккумулятор и разберите. Оставьте в нём только защитный термодатчик, так как без него зарядное устройство работать не будет. Припаяйте новый аккумулятор, а свободное пространство заполните пенопластом или картоном.

Видео: Переделка аккумулятора в литий — ионный

Теперь самое главное. Как заряжать такую сборку? Заряжать нужно напряжением, равным сумме максимально допустимых напряжений на каждом аккумуляторе. Рекомендуемый ток заряда должен составлять половину ёмкости одного аккумулятора. Такой настраиваемый источник представляет собой сложное зарядное устройство типа китайского imax B6. В нём можно выставить количество аккумуляторов и нужный ток заряда.

Восстановление и ремонт

Основные методики восстановления никелевых аккумуляторов:

Уплотнение (сжатие).
Устранение эффекта памяти.
Добавление дистиллированной воды вместо выкипевшего электролита.

Сжать банку можно пассатижами аккуратно и равномерно по всей поверхности. Старайтесь не повредить контакты. Электролит станет плотнее и его накопительные возможности восстановятся.

Эффект памяти легко выявляется. После полного заряда батарея быстро разряжается во время работы. Через несколько часов она опять функционирует. Для стирания эффекта памяти на аккумулятор подают электрический импульс ёмкости, большей, чем обычно.

Видео: Прошивка аккумулятора более высокой ёмкостью и напряжением для стирания эффекта памяти

В литий — ионных аккумуляторах элементы не подлежат восстановлению. Они заменяются на рабочие. Необходимо отпаять контролирующую плату, а нерабочие элементы заменить и собрать также, как при переделке аккумулятора в литий — ионный.

Видео: Как сделать замену элементов литий — ионного аккумулятора

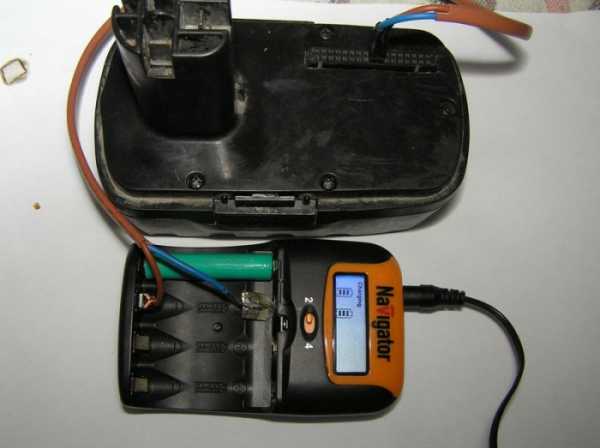

Если литий — ионный аккумулятор не заряжается от родной зарядки, попробуйте это сделать с помощью imax b6. Выставьте режим «nimh» и следите внимательно за напряжением. Когда оно достигнет значения 3 вольта, переключите на режим «liion». Продолжайте заряжать в обычном режиме. Такой процесс нужно делать кратковременно. И обязательно контролировать напряжение. Если вы оставите аккумулятор на зарядке и забудете про него, то он перезарядится и выйдет из строя. Если и это не помогло, тогда ищите дефектные элементы питания и меняйте их.

Видео: Зарядка литий — ионного аккумулятора от imax b6

Как правильно хранить

Перед использованием обязательно читайте инструкцию к прибору.

Никель — кадмиевые аккумуляторы перед хранением разрядите, но не полностью, а так, чтобы шуруповёрт работал не в полную силу. После длительного хранения раскачайте баратею так же, как перед первым использованием.

Видео: Достоинства, недостатки, эксплуатация и хранение никель — кадмиевых аккумуляторов

Никель — металлогидридные аккумуляторы перед хранением зарядите полностью. Если не пользуетесь более одного месяца, периодически подзаряжайте. После длительного хранения поставьте не заряд на сутки.

Литий — ионные аккумуляторы можно заряжать в любое время. У них самый низкий ток саморазряда. Главное, не разряжайте их полностью. Если во время работы инструмент перестал работать в полную силу, не рискуйте. Зарядите батарею.

Как видите, ремонт батареи не так уж и сложен. Если правильно провести диагностику, то можно самостоятельно ремонтировать все виды аккумуляторов.

postroika.biz

Ремонт аккумулятора шуруповерта с заменой элементов питания своими руками

Привет! Сегодня проведем ремонт аккумулятора шуруповерта. А Вы знаете, что история создания шуруповерта уходит корнями в глубокое средневековье – аж в 15 веке, когда рыцари перед боем облачались в доспехи, а оруженосцы помогали им скручивать части доспехов угадайте чем? Отверткой!

Так продолжалось долго, пока в 1907 году канадский изобретатель Петр Робертсон не запатентовал винт «Робертсон» со стандартным квадратным отверстием, в которое вставлялось жало отвертки. С этого времени винты стали выпускать в промышленных масштабах и применять в домашнем хозяйстве. Позже, в 1934 году изобретатель Генри Филлипс доработал шляпку винта и появился винт с крестовой насечкой, в котоую вставлялась соответствующая отвертка. К тому времени уже изобрели двигатель и идея создания «вращателя винтов и шурупов» витала в воздухе. Однако были большие проблемы с батареями — их весом и габаритами. Решить проблему удалось только в 1980-х годах, когда появились первые никель кадмиевые Ni-Cd и литий-ионные Li-Ion аккумуляторные элементы питания.

Производство бытовых и профессиональных аккумуляторных дрелей и шуруповертов первыми освоили США и Япония. Все это произошло благодаря появлению новых энергоемких аккумуляторов электричества. Как раз их и будем менять в срочном порядке внутри попавшей мне в руки аккумуляторной дрели-шуруповерта Интерскол ДА-10/10.8 ЭР. Неисправность была такая – при нажатии кнопки двигатель просто не крутился, но светодиод загорался, правда светил слабо.

Начнем ремонт аккумулятора шуруповерта с извлечения аккумуляторной батареи

из ручки шуруповерта и откручивания трех саморезов, которые расположены под наклейкой снизу.

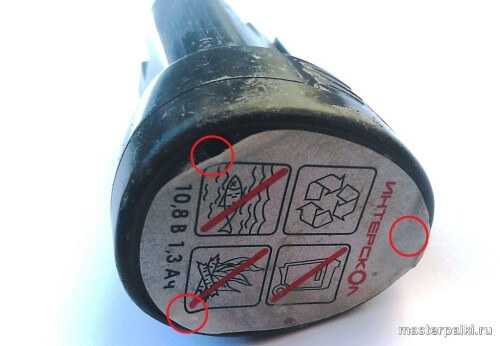

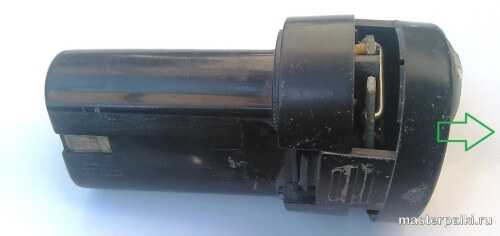

После выкручивания саморезов, аккуратно отодвигаем зацепы защелок как на фото и снимаем нижнюю часть пластмассового корпуса аккумулятора.

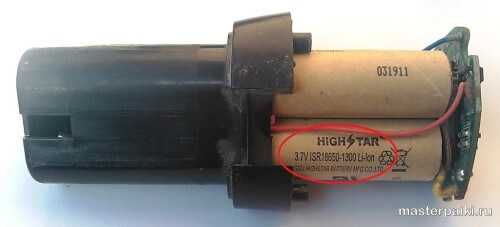

Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion – а это значит, что аккумуляторы еще ни разу не менялись, потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои аккумуляторные инструменты.

Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, произведенными аж в 2011 году. Пять лет продержались эти батарейки при активной эксплуатации на стройке, так что результат очень достойный – обычно дохнут раньше, наверное в морозы их не эксплуатировали.

Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.

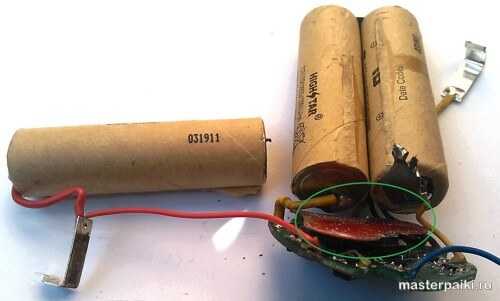

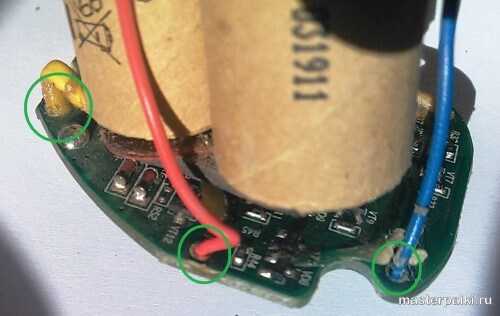

Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя стабилизаторы и защитные диоды. Обязательно нужно прозвонить мультиметром подозрительные радиоэлементы на этой плате.

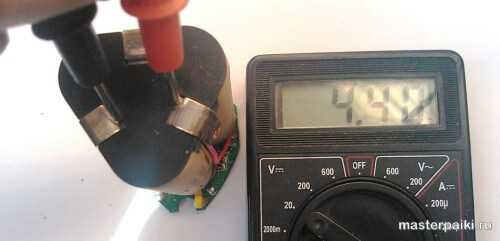

Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке аккумуляторов. В общем, банки сдохли – менять их нужно однозначно.

Продолжаем разбирать аккумулятор шуруповерта Интерскол.

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

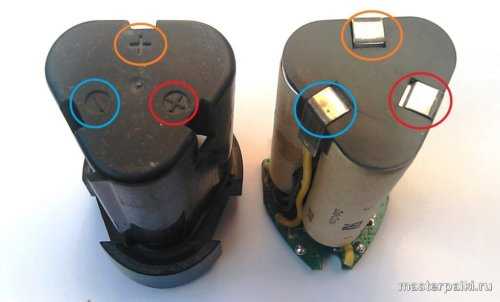

Также можно просто снять контакты с верхней крышки элементов питания – на фото показано, какую форму имеет изогнутые контакты, так что Вы легко снимите их сами.

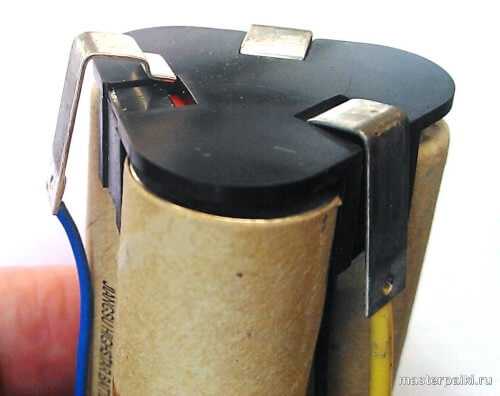

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой – они приварены точечной сваркой – такое применяется практически в любых аккумуляторах другого инструмента – это надежное и щадящее соединение аккумуляторов – при этом губительный нагрев самих литиевых элементов питания минимален.

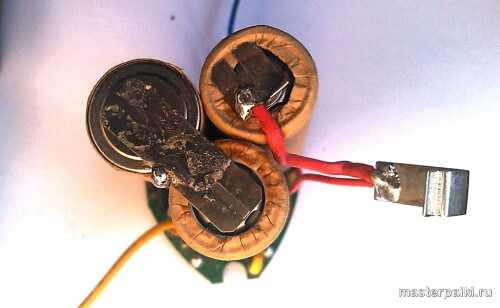

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы они тоже соединены между собой лентой и посажены на клей на картонную прокладку, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

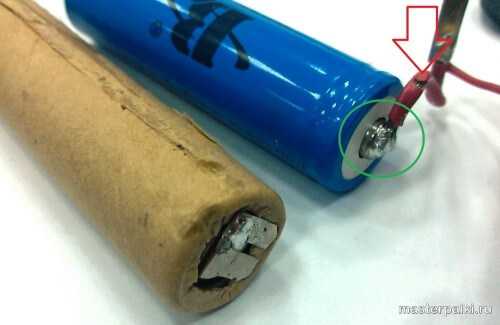

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев литий-ионных аккумуляторов уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора – они могут быть надломленные или потертые – их нужно качественно изолировать или заменить на свежие. Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях , то пришлось применить гениальное изобретение инженерного ума – изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в бюджетный шуруповерт поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве литиевых банок – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

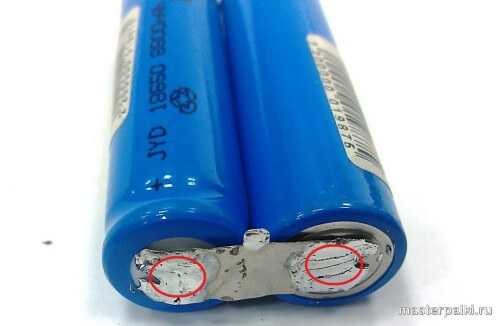

Спаивать элементы питания

можно по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с двух сторон, потом хорошо прогретым паяльником с каплей припоя залудил контакты батарей, но так, чтобы они сильно не нагревались – давал им остыть. Потом прижал ленту к контактам банок и припаял ленту опять же без сильного перегрева банок аккумулятора.

Сложнее всего паяются минусовые выводы, но с хорошим флюсом дело идет очень быстро. Правда флюс потом лучше все-таки отмыть для чистоты внутренностей аккумуляторной батареи.

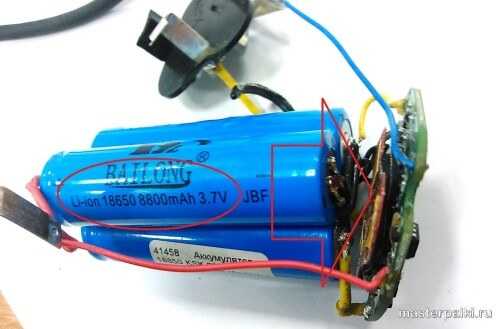

Теперь самое главное – какие элементы питания использовались когда делал ремонт аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР спросите Вы? Что ж скрывать не буду – это были самые китайские из дешевых банок, которые хозяин прибора честно купил в магазине. Элементы питания типоразмера 18650 фирмы Bailong с фиктивной емкостью 8800 мАч. Это конечно смех и дай Бог, чтобы в них было 2200 мАч, а по тому, как долго работал шуруповерт после ремонта на полной зарядке, я бы эту цифру уменьшил еще в два раза. Но тем не менее – шуруповерт экстренно починен и радует хозяина.

При сборке не забываем вернуть на место картонную прокладку между банками и платой, чтобы свежая пайка не замкнула ничего на плате.

На этом ремонт и восстановление литий-ионной аккумуляторной батареи шуруповерта Интерскол ДА-10/10.8 ЭР завершен. Примерно таким же образом ремонтируются почти все аккумуляторы популярных производителей шуруповертов: Bosch, Makita, DeWALT, Metabo, Hitachi, Elitech, Skil и мой любимый Зубр. На этом завершаю свой рассказ про ремонт аккумулятора шуруповерта. Вопросы задавайте в комментариях, а еще лучше в соответствующей ветке на нашем форуме или пишите на почту лично Мастеру Пайки.

С уважением, Мастер Пайки. Удачных ремонтов!

[yandex]

data-matched-content-rows-num="2" data-matched-content-columns-num="3"

masterpaiki.ru

Ремонт аккумулятора шуруповерта

Содержание [скрыть]

Использование шуруповертов прочно вошло в строительное дело. Аккумуляторные дрели позволяют выполнять задачи в таких местах, где нет внешнего источника питания или сложно подать удлинитель. Но со временем элементы питания выходят из строя. Некоторые нашли для себя возможным и несложным провести ремонт аккумулятора шуруповерта своими руками. Что для этого нужно и можно ли восстановить существующие элементы? Чтобы ответить на этот вопрос, необходимо разобраться с разновидностями существующих аккумуляторов.

Разновидности аккумуляторов

Производители шуруповертов применяют в своих моделях аккумуляторы, которые несовместимы с изделиями конкурентов. Но это касается внешнего строения, внутренние компоненты являются одинаковыми и могут быть нескольких различных видов. Среди них выделяют:

литий-ионные;
никель-кадмиевые;
никель-металлогидридные.

Каждый из этих вариантов имеет свои преимущества и недостатки. Чаще всего на корпусе аккумуляторной батареи можно встретить надпись Ni-Cd. Она говорит о том, что внутри находятся элементы, которые имеют никель-кадмиевый состав. Раньше такие батареи применялись и в мобильных телефонах. Это связано с невысокой стоимостью элементов для таких аккумуляторов. По сроку службы они уступают двум другим группам. Связано это с небольшим количеством циклов разряда/заряда. Обычно напряжение на одной банке составляет 1,2 вольта. Чтобы достичь напряжения в 12 вольт, потребуется использования 12 банок для одного аккумулятора.

Это отрицательно сказывается на весе и габаритах аккумулятора. Для аккумулятора на 18 вольт понадобится 18 элементов. Положительными свойствами является выносливость к глубокому разряду. Также их можно хранить незаряженными, что не сказывается на их отдаче. Если надолго оставить заряженный аккумулятор, то через некоторое время он потеряет свой заряд. Производство таких элементов не отличается экологичностью, поэтому разрешено не в каждой стране.

Никель-металлогидридные аккумуляторы разрабатывались как замена предыдущему виду. Они получили более широкое применение в бытовой сфере. Обычные пальчиковые зарядные батарейки выполнены по принципу никель-металл-гидридных аккумуляторов. Такие изделия практически не имеют эффекта памяти. Это означает, что заряжать их можно до полного разряда. Но есть некоторые ограничения, которые заключаются в сроке пребывания в частично разряженном состоянии. Если аккумулятор пробыл в нем больше месяца, тогда его потребуется полностью разрядить до начала зарядки. Их производство не наносит такого вреда окружающей среде, как никель-кадмиевых.

Изделия способны дольше держать заряд, но их стоимость в два и больше раза превышает таковую у первого варианта. Аккумуляторы, которые содержат никель-металл-гидридные элементы выдерживают до 300 циклов заряда/разряда. Кроме того, у такого вида аккумуляторов скорость саморазряда также в несколько раз выше. Не так давно были разработаны элементы, которые подвержены меньшему саморазряду. Напряжение одного элемента также составляет 1,2 вольта. Производители советуют заряжать стандартные элементы небольшим током длительное время.

В последнее время получили большое распространение литий-ионный аккумуляторы. Они применяются не только в шуруповертах, но и в большинстве техники и электроники, которая питается от портативного источника. Такие элементы идентифицирует надпись на упаковке или корпусе Li-Ion. Один такой элемент имеет напряжение в три раза больше, чем у одной банки предыдущих двух, оно составляет 3,6 вольта. Элементы могут быть самой различной емкости. При этом их габариты остаются небольшими, что снижает вес и позволяет сделать шуруповерт более компактным. Количество циклов было увеличено до 500. Элемент лишен эффекта памяти, поэтому его можно заряжать в любой момент, когда это потребуется. Производство таких аккумуляторов обходится дороже, поэтому техника с ними также имеет большой ценник.

Что именно неисправно

Для правильного выявления неисправности стоит понимать, что источник энергии состоит из отдельных банок, которые соединены между собой последовательно. Для никель-кадмиевых и никель металл-гидридных контроллер заряда установлен в зарядное устройство, а в литий-ионных чаще всего он находится в самих аккумуляторах. Если аккумулятор не заряжается от зарядного устройства, то необходимо проверить, какое напряжение выдает устройство. Для этого к нему подключается вольтметр и проводятся замеры. Если все в порядке, тогда причина кроется в самих элементах. Обычно компоненты не выходят из строя вместе. Потерявшей свою емкость оказывается одна или несколько банок.

Чтобы это проверить также понадобится мультиметр, который переводится в режим вольтметра для замера постоянного тока. Также необходимо разобрать элемент питания для получения доступа к отдельным банкам. Но перед этим необходимо разряженное изделие включить в зарядное устройство и дождаться окончания цикла. Когда будет просигнализировано о достижении полного заряда, тогда можно переходить к разборке. Чаще всего корпус делается неразборным. Это означает, что придется задействовать фантазию и наблюдательность, чтобы вскрыть его без повреждения внутренних компонентов. Часто половинки могут быть склеены между собой, поэтому можно использовать бензин «Калоша» и шприц с иглой. Необходимо нанести небольшую порцию на место соединения и выждать, пока обезжириватель растворит клей.

Обратите внимание! Бензин «Калоша» не повреждает пластик, поэтому не стоит переживать за корпус изделия.

Теперь с помощью мультиметра необходимо произвести замеры напряжения на каждом элементе. Важно не перепутать щупы местами, т. к. показания могут быть неверными. В заряженном состоянии литий-ионные аккумуляторы могут иметь напряжение до 4,2 вольта, если оно будет ниже 3,5, тогда можно считать, что с элементом есть проблемы. В двух других видах элементов напряжение заряженной банки находится в пределах от 1,2 и выше. После проведения замеров на хороших банках можно поставить знак «+», а на потерявших емкость – «-». Можно выбрать любое удобное обозначение. После проведенной проверки можно собрать источник. Склеивать половинки корпуса не стоит. Можно перемотать их изолентой, т. к. потребуется еще одна разборка.

Аккумулятор необходимо пустить в работу до того момента, пока не станет явным, что он потерял емкость или разрядился. После этого корпус источника можно снова демонтировать и произвести замеры на отдельных элементах, которые были помечены, как вышедшие из строя. Если напряжение на них просело на 0,5 вольта от номинального нижнего порога, тогда элементы были выявлены правильно и потребуется их дальнейшее обслуживание или замена. После разборки аккумулятора необходимо произвести внимательный осмотр всех узлов соединения и пайки. Если на каком-то из элементов есть плохой контакт, то он может быть всему виной, а банка будет в порядке.

Совет! Нагрузку на аккумулятор можно повесить и не собирая его. Это актуально для источников с напряжением в 12 вольт. Потребуется автомобильная лампочка с мощностью, которая не превышает общую от аккумулятора. Она подключается к общим выходам аккумулятора и в режиме реального времени можно проводить замеры. Те банки, на которых наблюдается наибольшая просадка по напряжению, пришли в негодность и требуют замены.

Возможно ли восстановление банок

Восстановление элементов, которые потеряли емкость, – непростая задача, которая не всегда приносит результаты. В большинстве случаев процедура может несколько продлить жизнь банки, но впоследствии потребуется замена. Литий-ионные аккумуляторы невозможно восстановить, поэтому не стоит и пытаться. Чаще всего при выходе из строя, они вздуваются, деформируя внутренние компоненты, и с этим уже ничего не поделаешь. Первый метод, который можно применить – подбор другой системы управления. Можно переставить банки из нерабочего аккумулятора в рабочий и посмотреть, изменится ли что-либо. Если это помогло, тогда вопрос решен. Но аккумулятор-донор должен быть схожей модели. Для никель-кадмиевых банок можно попробовать восстановление несколькими циклами заряда и разряда. Если после этого происходит нормальный набор емкости, тогда можно некоторое время пользоваться.

Обратите внимание! В некоторых случаях литий-ионный компонент может уйти в глубокий разряд и поэтому ему необходим больший стартовый ток. Для этих целей можно воспользоваться лабораторным блоком питания или другим зарядным устройством, в котором можно отрегулировать ток. Выставляется ограничение по току в 0,5 ампера и подается напряжение в 4,2 вольта. Если напряжение на элементе растет, тогда все в порядке.

Ремонтные работы

Для ремонта аккумулятора шуруповерта потребуется наличие аналогичных или таких же банок, что и в родном аккумуляторе. Необходимо паяльник, флюс, который не имеет коррозионного воздействия на материал, олово и смывка, которая позволит удалить остатки флюса.

Практическая часть

Паяльник для работ должен быть достаточной мощности, чтобы хорошо прогреть пластины. Испорченные элементы удаляются и выбрасываются. Лучше сдать их в пункты утилизации, чтобы не наносить вреда окружающей среде. По существующей схеме подставляются новые банки и соединяются родными пластинами. Работать стоит быстро, чтобы слишком не перегревать аккумуляторные элементы, от этого они могут выйти из строя. Важно внимательно смотреть на маркировку элементов, чтобы не перепутать полярность. Первым наносится флюс, а дальше олово. После сборки аккумулятора необходимо дать новым банкам набрать требуемую емкость. Для этих целей необходимо провести несколько циклов полного разряда и заряда АКБ. Дополнительную информацию о ремонте аккумулятора можно получить из видео.

Резюме

Ремонт аккумулятора для шуруповерта несложная задача, если знать о нюансах, которые были описаны в статье. Основной проблемой может стать подбор подходящих банок, которые бы соответствовали параметрам тока и по размерам подходили бы к конкретному аккумулятору.

bouw.ru

Ремонт аккумулятора шуруповерта своими руками: как выявить неисправности?

Дата: 13-09-2015
Просмотров: 433
Рейтинг: 24

Оглавление: [скрыть]

Устройство и виды
- Достоинства и недостатки
Неисправности
Особенности ремонта

Стоимость нового шуруповерта приблизительно на 70% состоит из стоимости аккумулятора, который идет с ним в комплекте. Бывает так, что батарея шуруповерта выходит из строя. В таком случае понадобится приобрести новую аккумуляторную батарею или выполнить ремонт шуруповерта своими руками, сэкономив некоторое количество денежных средств.

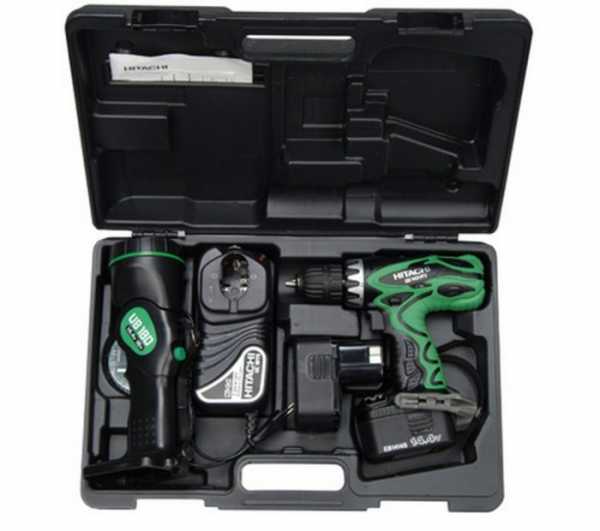

Комплектация аккумуляторного шуруповерта: шуруповерт, 2 аккумулятора, зарядное устройство, фонарь, 1 набор бит с магнитным держателем, пластиковый чемодан.

Устройство и виды

Чтобы выполнить ремонт аккумулятора, сначала нужно узнать его конструкцию. Стоит знать, что, независимо от модели шуруповерта и изготовителя, аккумуляторы имеют одинаковую конструкцию. Вид блока аккумулятора в собранном виде.

Если его разобрать, то можно увидеть, что он состоит из элементов маленьких размеров, которые собраны в определенной последовательности. Из уроков физики в школе известно, что элементы, которые соединяются последовательно, складывают потенциалы. Сумма их способна дать конечное напряжение на контактах аккумулятора.

Наборные части в большинстве случаев имеют типичные размеры и напряжение, разница заключается лишь в емкости. Емкость батареи принято измерять в А/ч, она указывается на каждом элементе.

Для компоновки аккумуляторных батарей шуруповертов используются такие виды элементов:

никель-кадмиевые элементы, напряжение которых составляет 1,2 В;
никель-металлгидридный элемент, напряжение которого составляет 1,2 В;
литий-ионный элемент с напряжением 3,6 В.

Вернуться к оглавлению

Достоинства и недостатки

Таблица характеристик шуруповертов.

Следует знать преимущества и недостатки каждого из видов элементов.

Достоинства никель-кадмиевых элементов:

Низкая стоимость. По этой причине подобные батареи используются чаще всего.
Не боятся низких температур, чего нельзя сказать о Li-Ion батареях.
Можно хранить в незаряженном состоянии, при этом не будут утеряны основные характеристики.

Недостатки никель-кадмиевых батарей:

Из-за токсичности при производстве изготавливаются исключительно в развивающихся странах.
Самостоятельно разряжаются.
Эффект памяти.
Небольшая емкость.
Небольшое количество циклов заряда/разряда, в связи с чем они не смогут долго работать в случае интенсивного их использования.

Преимущества никель-металлгидридных элементов:

Аккумуляторные шуруповерты работают на литий-ионных, никелево-кадмиевых батарейках.

Экологически чистое производство.
Доступность аккумулятора высокого качества.
Низкий эффект памяти.
Практически не разряжаются самостоятельно.
Большая емкость, если сравнивать с никель-кадмиевыми элементами.
Большее количество циклов заряда/разряда.

Недостатки подобных элементов:

Высокая стоимость.
В случае длительного хранения в незаряженном состоянии может быть утеряна часть характеристик.
Боятся низких температур.

Преимущества Li-Ion элементов:

Нет эффекта памяти.
Самостоятельно практически не разряжаются.
Аккумулятор имеет высокую емкость.
Имеется большое количество циклов заряда/разряда.
Для того чтобы набрать необходимое напряжение, понадобится меньшее количество элементов, в результате чего будет существенно уменьшен вес и размеры аккумулятора.

Недостатки Li-Ion батарей:

Высокая стоимость. Данные батареи стоят практически в 3 раза дороже никель-кадмиевых элементов.
Через 3 года может произойти значительная потеря емкости.

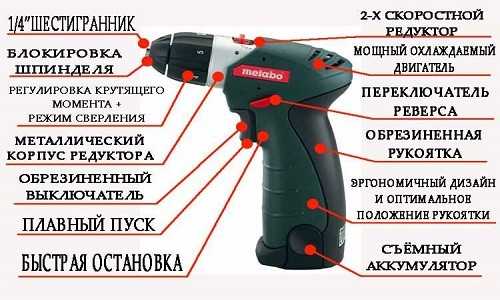

Схема устройства аккумуляторного шуруповерта.

Следует ознакомиться и с остальными компонентами блока аккумулятора. Для того чтобы выполнить ремонт аккумулятора шуруповерта, надо разобрать блок. Делается это следующим образом: откручиваются все имеющиеся шурупы и разъединяется корпус.

Корпус чаще всего имеет 4 контакта:

Два силовых, которые используются для заряда/разряда.
Один управляющий, который располагается в верхней части конструкции. Данный контакт включается через термодатчик. Датчик нужен для защиты батареи, он способен отключать или уменьшать ток заряда в случае превышения заданной температуры компонентов. Чаще всего температура находится в пределах 50-60°С. Нагрев будет происходить за счет больших токов при ускоренном заряде.
«Сервисный» контакт, который включается через сопротивление 9 кОм. Он применяется для сложных станций заряда, которые будут выравнивать заряд на имеющихся компонентах аккумулятора. Подобные станции стоят очень дорого, потому в быту они практически не используются.

Вернуться к оглавлению

Неисправности

Следует знать, что все компоненты аккумулятора не могут прийти в негодность одновременно. Нужно помнить, что цепь последовательная, потому при выходе из строя одного из элементов не будет работать вся конструкция. Нужно выявить, где в цепочке неработающий элемент. Для этого понадобится использовать мультиметр и лампу на 12 В, в случае если аккумуляторная батарея тоже на 12 В. Последовательность действий в данном случае будет такой:

Аккумулятор ставится на зарядку, после чего ожидается сигнал о полном заряде.
Разбирается корпус и производится замер каждой из банок аккумулятора. В Ni-Cd элементах напряжение должно составлять 1,2-1,4 В, в Li-Ion — 3,6-3,8 В.
Отмечаются все батареи, в которых напряжение не соответствует номинальному. К примеру, у большей части Ni-Cd напряжение 1,4 В, а на нескольких — 1,0-1,1 В.
Собирается аккумулятор и включается до сильной потери мощности.
Устройство демонтируется, разбирается, после чего производится замер падения напряжения в батареях. На выявленных компонентах напряжение должно «проседать» больше чем на остальных. К примеру, на них будет напряжение уже не 1,2 В, а 1,0 В или даже ниже.

http://moyafanera.ru/youtu.be/ehI6iC7XGZY

Следует знать, что разница в 0,5-0,7 В считается значительной. Это значит, что элемент скоро придет в негодность.

Таким способом можно будет определить «банки», которые следует отремонтировать или заменить.

Если шуруповерт работает от напряжения 12-13 В, то поиск неисправного элемента можно выполнить другим способом. Заряженный аккумулятор нужно разобрать, после чего к контактам «+» и «-» следует подключить лампу на 12 В. Данная лампа будет постепенно разряжать аккумуляторную батарею. Далее производятся замеры на элементах. Неисправный компонент будет там, где больше всего упало напряжение.

http://moyafanera.ru/youtu.be/w1hmTx8L-5M

Вместо лампы также может подбираться сопротивление, но для этого нужно знать азы электротехники.

Другие неисправности можно встретить достаточно редко. К примеру, может быть потерян контакт в местах пайки элементов или силовых контактов блока. Может также прийти в негодность термодатчик. Данная проблема чаще всего встречается в подделках.

Вернуться к оглавлению

Особенности ремонта

Элементы, которые нужны:

Паяльник.
Канифольно-спиртовой флюс.
Олово.

Следует знать, что элементы Li-Ion батарей восстановить невозможно.

Эффект памяти у них отсутствует. В большинстве случаев происходит разложение лития, а сделать с этим ничего нельзя. В таком случае нужно будет определить, неисправлен сам элемент или схема управления. Есть два варианта:

Можно установить схему управления от рабочего аккумулятора.
Подается 4 В на элемент с током приблизительно в 200 мА. В данном случае понадобится регулируемое устройство для зарядки. Если напряжение на батарее вырастет до 3,6 В, то это значит, что она исправна.

http://moyafanera.ru/youtu.be/4s8ZalRIqxc

В шуруповертах чаще всего устанавливаются Ni-Cd элементы, которые можно восстанавливать. Есть 2 способа восстановления элементов:

Способ уплотнения. Будет работать в случаях, когда электролит в наличии, а объем потерян.
«Прошивка» большим током. С помощью данного метода можно исключить эффект памяти и восстановить потерянную емкость. Данный метод не сможет до конца решить проблему неисправности компонентов аккумулятора. Он может лишь отсрочить замену неисправных элементов.

Ремонт аккумулятора шуруповерта своими руками лучше всего производить путем замены неисправных компонентов. При покупке нового элемента нужно следить за тем, чтобы его емкость и размеры совпали с родными компонентами.

Понадобится обрезать неисправный компонент, после чего припаять на его место новый.

Необходимо знать следующие нюансы:

Паяльником нужно паять быстро, чтобы аккумуляторная батарея не нагревалась.
Соединение нужно произвести с помощью пластин.
Соединение последовательное, потому «-» предыдущего элемента будет идти на «+» нового компонента, а «-» нового — на «+» следующего.

Потенциалы на батареях будут разными, потому следует произвести их выравнивание. Следует провести цикл заряда/разряда: батарея заряжается 12 часов, после чего сутки стынет. В конце измеряется напряжение в батареях. Мультиметр должен показывать напряжение 1,3 В на всех компонентах.

Далее шуруповерт нужно полностью разрядить. Процедура заряда/разряда должна повторяться несколько раз.

http://moyafanera.ru/youtu.be/Q2O5AeIuP7g

Ремонт шуруповерта произвести несложно, нужно лишь знать все нюансы.

moyafanera.ru

Ремонт аккумуляторов шуруповерта своими руками — руководство

Оглавление: [скрыть]

Конструктивные особенности
Проверка аккумуляторов
Проведение замеров под нагрузкой
Проверка отдельных элементов
Оценка качества по сопротивлению
Необходимые инструменты

Шуруповерт — это нужный и полезный инструмент в хозяйстве. Когда человек привыкает к такому инструменту, то обойтись без него трудно. Что делать, если вышел из строя шуруповерт? Как же не хочется идти в мастерскую, если нужно всего лишь провести ремонт аккумуляторов шуруповерта!

Схема устройства аккумуляторного шуруповерта.

При всей надежности современных конструкций батареи довольно часто являются причиной неисправности инструмента. Для того чтобы ремонт аккумуляторов шуруповерта не принес много трудностей, необходимо познакомиться с конструкцией, принципами проверки и починки.

Конструктивные особенности

Аккумулятор шуруповерта является источником постоянного тока, который вырабатывается в процессе электролиза. Каждый элемент имеет два электрода (катод и анод). Электрическое напряжение, вырабатываемое им, определяется разностью потенциалов между электродами (полюсами). Главной характеристикой (наряду с напряжением) элементов и аккумулятора в целом является емкость. При соединении элементов последовательно напряжение каждого складывается. В результате напряжение на выходе батареи определяется как сумма напряжений всех составляющих. Напряжение 12 В достигается батареей из 10 элементов, каждый из которых имеет 1,2 В.

Схема литиевого аккумулятора шуруповерта.

Многие аккумуляторы шуруповертов имеют никель-кадмиевые элементы. Анод при этом выполнен из никелевого соединения, а катод — на основе кадмия или его соединения. В качестве электролита применен раствор гидроксидов калия и лития. Никель-кадмиевые элементы имеют высокую емкость при небольших размерах и повышенный срок действия (более 3000 циклов). Напряжение может достигать 1,37 В.

Находят применение никель-металлогидридные элементы, которые состоят из такого же анода и катода из сплава никеля. Они отличаются экологической чистотой, но обладают склонностью к саморазряду в неработающем состоянии. Большинство импортных шуруповертов оснащается аккумуляторами с литий-ионными и литий-полимерными составляющими. Они обладают высокими значениями емкости в малогабаритном исполнении. В обоих типах катод изготовлен из угля, а анод — из соединений лития и кобальта. В качестве электролитов используются солевой состав, насыщенный ионами лития, и сжиженный полимерный состав, соответственно.

Вернуться к оглавлению

Проверка аккумуляторов

Проведение проверки аккумулятора шуруповерта направлено на уточнение рабочих характеристик с целью определения необходимости ремонта или выявления причины неисправности. Наиболее точно работоспособность элементов и аккумулятора в целом можно определить по емкости, которую можно измерить специальным тестером типа «Кулон». Однако этот профессиональный прибор доступен не всем.

Схема прибора для проверки аккумуляторов.

Остается оценить состояние и емкость по косвенным показателям, а именно по току и напряжению на выходных клеммах, которые можно измерить прямым путем (амперметром и вольтметром).

Действительно ли требуется ремонт шуруповерта по вине аккумулятора? Это можно установить только после полной его зарядки. Уже на стадии зарядки батареи можно провести предварительную оценку его состояния. Для этого при включенном зарядном устройстве определяется темп восстановления величины тока и напряжения на выходе батареи.

Такая проверка проводится в следующем порядке. После 30 минут зарядки элементов замеряется величина напряжения на выходных клеммах аккумулятора. Нормальным является достижение величины 13 В. Измерения продолжаются через каждые 30 минут. Если второе измерение показывает 13,5 В, а еще через 2 часа напряжение достигает 14 В и больше не повышается, то зарядка достигла максимума. Номинальное значение напряжения составляет 17 В. В этом случае надо задуматься о том, как отремонтировать аккумулятор шуруповерта. В то же время окончательный вывод делать рано, т. к. возможно проявление «эффекта памяти». Такое явление характерно для никель-кадмиевых элементов и объясняется остаточными процессами при неполных разрядках и зарядках аккумулятора прежде.

Аналогично можно провести оценку состояния аккумулятора по величине тока. Хорошие элементы показывают постоянный рост величины тока в течение первых 60 минут зарядки до величины не менее 1 А. Такой процесс характерен для неповрежденных элементов.

Вернуться к оглавлению

Проведение замеров под нагрузкой

Схема соединения аккумуляторов шуруповерта.

Если нет явных проявлений выхода из строя батареи при зарядке, то еще рано говорить о ее нормальной работе. Более точно определить, нужен ли ремонт аккумулятора шуруповерта, можно при проведении измерений под нагрузкой. Такие испытания инструмента можно произвести самостоятельно при подключении искусственной нагрузки к батарее. Такая нагрузка должна составлять около 35-40 Вт. В качестве нагрузки можно применить автомобильную лампу для фары мощностью в 35 Вт или спот-лампу мощностью в 35-40 Вт на напряжение 12 В.

Для проведения испытания собирается элементарная электрическая схема, в которой элементы разряжаются на нагрузку. При этом ток и напряжение замеряются соответствующими приборами. Время разрядки — 3-5 минут. Использование лампы в качестве нагрузки дает возможность визуальной оценки состояния аккумулятора: если яркость свечения лампы не изменилась, то емкость аккумулятора в норме. Такой вывод, конечно, предварительный. Другое дело, если свет потускнел, то это явное проявление неисправности элементов. Значит, требуется ремонт аккумулятора. Результат лучше уточнить измерением напряжения на выходных клеммах. После разрядки в течение 5 минут напряжение должно быть в пределах 12-12,4 В (при номинале 12,4 В). Если напряжение упало ниже 12 В, то можно говорить о необходимости ремонта.

Вернуться к оглавлению

Проверка отдельных элементов

Если предварительные измерения указывают на необходимость отремонтировать аккумулятор шуруповерта, то следует открыть корпус инструмента и извлечь батарею. Как правило, в аккумуляторную батарею входит 10-12 элементов (банок) с номинальным напряжением в 12-14 В. Произвести ремонт батареи шуруповерта своими руками — это найти и заменить неисправную часть.

Таблица разновидностей аккумулятора.

После извлечения батареи проводится осмотр, прежде всего, мест паек. Вибрация инструмента при работе могла привести к нарушению контакта. Поэтому первый ремонт аккумуляторов для шуруповертов своими руками производится методом пайки поврежденных контактов.

Если с контактами все в порядке, то отсоединяется каждая банка поочередно, измеряется напряжение на электродах. Величина напряжения не должна быть ниже 1,2 В. При проведении замеров следует отсоединить все дополнительные элементы, в частности, датчики контроля зарядки. Измерения проводятся вольтметром постоянного тока со шкалой до 1,5-2 В. Если величина напряжения не соответствует номинальному значению, то батарея шуруповерта ремонтируется путем замены негодной банки новым элементом того же номинала.

Новая банка должна соответствовать прежней по номинальной емкости (значение указано на корпусе).

Может возникнуть ситуация, когда все банки показывают нормальное напряжение, а предварительная оценка указывала на неисправность аккумулятора шуруповерта. В этом случае придется провести замеры параметров каждой банки под нагрузкой. Испытания производятся аналогично испытаниям батареи, но нагрузкой будет служить лампочка от карманного фонарика.

Вернуться к оглавлению

Оценка качества по сопротивлению

Точность оценки работоспособности элементов возрастает при оценке внутреннего сопротивления. Эта величина получается из расчета (частное от деления напряжения на ток с вычетом сопротивления нагрузки). Напряжение и ток измеряются под нагрузкой. В качестве нагрузки рекомендуется резистор на 10 Ом мощностью в 25 Вт. Оценка расчетного сопротивления проводится с учетом, что сопротивление новой банки достигает 0,1 Ом. Значительное (более 20%) превышение сопротивления указывает на то, что банку надо заменить.

Ремонт аккумулятора шуруповерта путем замены элементов следует произвести, если замечен существенный саморазряд аккумулятора без рабочей нагрузки. Такая оценка проводится методом измерения напряжения на выходных клеммах через каждые 24 часа в течение 30 дней. Для никель-кадмиевых элементов саморазряд за это время не должен превышать 20%, а для литий-ионных — не более 8%.

Вернуться к оглавлению

Необходимые инструменты

Для ремонта аккумулятора шуруповерта своими руками следует иметь инструменты:

вольтметр на 2 и 15 В;
амперметр на 2 А;
миллиамперметр;
тестер;
отвертка;
омметр;
плоскогубцы;
лупа;
ножницы.

Ремонт аккумуляторов шуруповертов своими руками обычно заключается в поиске и замене аккумуляторного элемента. Для этого необходимо знать порядок и последовательность проведения проверки и анализа параметров.

moiinstrumenty.ru

Ремонт аккумулятора шуруповерта посильная задача для домашнего мастера

Аккумуляторный шуруповерт – достаточно распространенный инструмент в арсенале домашнего мастера.

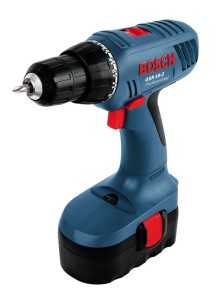

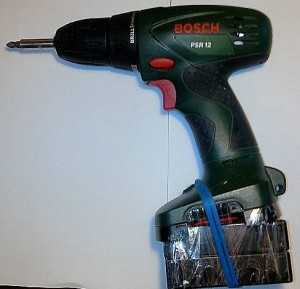

Шуруповоер BOSCH перед ремонтом аккумулятора

Как правило, его используют не только по прямому назначению. Это и портативная дрель, и шлифовальная машинка, и даже дисковая пила. При такой интенсивной эксплуатации аккумуляторные батареи шуруповерта постоянно находятся под предельной нагрузкой, и срок их эксплуатации снижается.

Дополнительным фактором, ускоряющим выход из строя аккумуляторов шуруповерта, является низкое качество идущих в комплекте зарядных устройств. Как правило, это примитивный блок питания без контроля уровня заряда. ЗУ недорогих моделей просто подает заданное напряжение или ток на батарею, не имея возможности запускать режимы разряда или восстановления аккумулятора шуруповерта.

Устройство шуруповерта

Все достаточно просто – электродвигатель, клавиша включения с примитивным регулятором и аккумулятор. Три четверти стоимости электроприбора составляет собственно батарея, поэтому замена аккумуляторов в шуруповерте экономически нецелесообразна. Да и найти готовый элемент питания, подходящий для вашей модели, зачастую не представляется возможным. Остается три варианта:

Изготовление (приобретение) соответствующего блока питания и превращение инструмента в сетевой.
Использование выносного аккумулятора, например – от автомобиля. Подходит лишь в случае напряжения питания шуруповерта 14,5 вольт.
Ремонт аккумулятора шуруповерта.

Схема аккумуляторной батареи проста – некоторое количество элементов, соединенных последовательно и уложенных по форме корпуса батареи.

Внутренности аккумулятора состоят из маленьких батареек (их еще называю банками)

Главное, что необходимо знать – какие именно элементы используются в вашем инструменте.

Типы аккумуляторов для шуруповерта

Банки для аккумулятора, используемого в бытовом электроинструменте, бывают только щелочными, с напряжением в каждом элементе 1,2 вольта (или 3,6 вольт – что соответствует трехсекционному блоку). Основных типов по материалу рабочих элементов три:

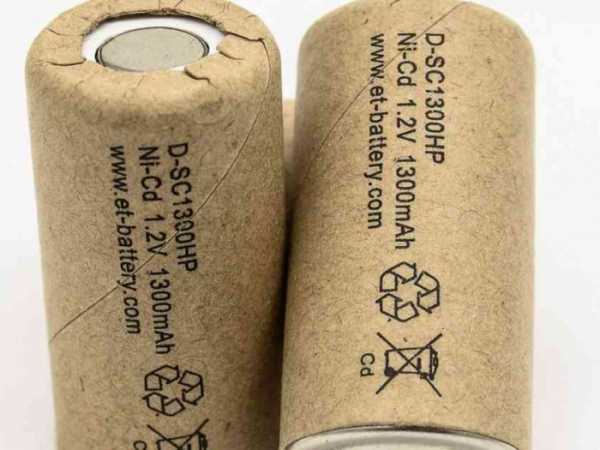

Никель-кадмиевые (обозначение – Ni Cd)

По причине низкой стоимости, производители комплектуют большинство моделей шуруповертов именно такими батареями. Цена определяет эксплуатационные свойства, и они невысокие. Рабочее напряжение исправного и заряженного элемента – 1,2 вольта.Достоинства:

Безусловно – цена
Хорошо переносят низкие температуры – это позволяет держать инструмент не в теплой кладовке, а на балконе или в гараже
При длительном хранении в разряженном состоянии практически не теряет заводские характеристики. Это свойство особенно полезно для домашнего применения прибора – когда он используется от случая к случаю

Недостатки:

Токсичное производство, поэтому фабрики по их изготовлению расположены в т.н. странах третьего мира, что определяет качество и культуру производства
Обладают эффектом памяти

Если батарею постоянно недозаряжать, она «запоминает» новые показатели емкости, и время работы снижается. Лечится при помощи дорогих зарядных устройств, которые, как правило, не входят в комплект шуруповертов эконом класса.

Быстро саморазряжаются

Перед началом работ батарею каждый раз приходится заряжать.

Малая емкость

Даже полностью заряженного исправного аккумулятора хватает ненадолго. Это ограничивает область применения – вам нельзя надолго удаляться от стационарного источника питания.

Ограниченное количество циклов «заряд-разряд»

При интенсивном использовании быстро выйдут из строя.

Никель-металл-гидридные (обозначение – Ni MH)

Такие элементы для аккумулятора можно встретить как на моделях эконом класса, так и на доступных версиях именитых брендов. Так же, как и никель-кадмиевые, устанавливаются на бытовые электроприборы, с малой интенсивностью использования. Рабочее напряжение исправного и заряженного элемента – 1,2 вольта.Достоинства:

Производятся в развитых странах, поскольку производство экологически чистое
Практически отсутствует саморазряд
Малый эффект памяти, можно подзаряжать на 30-50% и спокойно работать дальше
Достаточно высокая емкость, это позволяет работать на удалении от стационарной розетки, например в гараже или при строительстве дачи
Такие элементы рассчитаны на большое количество циклов «заряд-разряд», что компенсирует их высокую стоимость

Недостатки:

Более высокая (в сравнении с никель-кадмиевыми) стоимость
При хранении в разряженном состоянии теряет часть рабочих свойств

Это вынуждает владельца регулярно производить подзарядку, даже если инструмент не используется.

Плохо переносят низкие температуры, что вынуждает хранить изделие в отапливаемом помещении

Литий-ионные (обозначение – Li Ion)

Устанавливаются на профессиональные или полупрофессиональные шуруповерты с высокой интенсивностью использования. Такие аккумуляторы используют именитые производители в моделях среднего и высокого ценового сегмента. Рабочее напряжение исправного и заряженного элемента – 3,6 вольта.Достоинства:

Отсутствует эффект памяти

Подзарядку можно делать при любом проценте разряда.

Саморазряд практически отсутствует

Можно хранить в заряженном состоянии продолжительное время.

Высокая емкость, что позволяет осуществлять удаленные работы в течение всего дня без подзарядки
Количество циклов «заряд-разряд» в десятки раз больше по сравнению с никелевыми батареями

Поэтому при расчете стоимости стоит обратить внимание на эту характеристику.

Высокое напряжение на одном элементе делает батарею более компактной и легкой

Недостатки:

Высокая стоимость. Это компенсируется прогрессивными характеристиками, но зачастую является непреодолимым препятствием при выборе модели шуруповерта;
Литий ионные аккумуляторы имеют срок службы не более 3 лет. По истечении этого времени химические компоненты батарей разлагаются, стремительно снижая емкость.

Восстановление аккумуляторных батарей

Если ваш шуруповерт «замолчал» по причине выхода из строя элементов питания – это не повод для отчаяния. Ремонт аккумулятора можно осуществить своими руками, затратив на это сумму, в разы меньшую, нежели при покупке нового. Отремонтировать аккумулятор для шуруповерта можно тремя способами:

Заменить аккумуляторные элементы (банки) в батарее

Если ремонт вы решили делать самостоятельно, то нужно понимать, банки подбираются аналогичные, желательно такого же химического типа, чтобы они подходили к вашему зарядному устройству.

Такие блоки отремонтировать проще всего. Перед разборкой набросайте схему подключения на бумаге, чтобы правильно смонтировать новые аккумуляторы. Необходимо выпаять из блока один элемент, и подобрать подходящий по габаритам в специализированном магазине или на радиорынке.

ВАЖНО! Обязательно соблюдайте соответствие маркировки банок. В противном случае при заряде можно быстро вывести их из строя, поскольку штатное зарядное устройство настроено на определенный тип АКБ.Затем надо спаять все новые аккумуляторы в батарею последовательно, плюс к минусу.

Все банки аккумулятора нужно последовательно спаять между собой

Паять лучше мощным паяльником, чтобы сократить время нагрева банок. Используйте агрессивные флюсы для работы с алюминием или железом. Затем надо промыть место пайки изопропиловым спиртом. Первые несколько циклов «заряд-разряд» необходимо провести полностью, чтобы батарея «запомнила» свою максимальную емкость. Особенно это касается никель-кадмиевых аккумуляторов.

Существует более экономный вариант, но он займет больше времени. Можно заменить не все, а лишь те банки, которые гарантировано вышли из строя. Для этого понадобится «донор» – испорченная аккумуляторная батарея с такими же элементами. Приобрести ее можно в сервисном центре или на том же радиорынке. Необходимо полностью зарядить обе батареи, и замерить тестером напряжение на каждой банке. Отобрать из обоих комплектов элементы, которые выдают наиболее близкое к 1,2 вольта значение.

Проверяем заряженную батарею тестером, определяем испорченную банку

Из них собрать восстановленный комплект. Эффект от такого решения не сравним с полной заменой на новые банки, но по крайней мере ваш инструмент будет возвращен к жизни.

Реанимировать испорченную батарею

Этот способ подходит для самых массовых элементов – никель-кадмиевых. В большинстве случаев достаточно «перепрошить» банки – то есть избавить их от негативных последствий эффекта памяти. ВАЖНО! Такой способ сработает в случае, если электролит в аккумуляторах не высох.

Способом, изложенным выше, выявляем наиболее испорченные элементы и выпаиваем их. Затем с помощью зарядного устройства с регулятором тока и напряжения производим шоковый заряд в течение 3-5 секунд на каждой банке. Значение напряжения при заряде должно быть троекратным от номинала (в нашем случае 3,6 вольта).

Проверяем тестером – напряжение после заряда должно быть порядка 1,4 вольта. Если нет – отправляем элемент в утиль.

ВАЖНО! При шоковом заряде неисправная батарея может лопнуть. Работы необходимо производить в резиновых перчатках и защитных очках.

Если не удалось реанимировать элементы – возвращаемся к их замене.

Новый аккумулятор в старом корпусе.

Если вам не удалось восстановить старую батарею, то можно своими руками изготовить аккумулятор для шуруповерта. Для этого придется подобрать новую батарею (или комплект элементов), можно классом повыше и зарядное устройство к ней. Главное – уложиться в габариты корпуса АКБ.

Если общий номинал батареи и нового зарядного устройства совпадает – достаточно изготовить переходник при помощи старого зарядника, тем более что он вам все равно не понадобится.

Если у вас будет зарядное устройство для отдельных элементов – придется каждый раз для заряда извлекать их из корпуса.Существуют и более экстремальные способы – например, прикрепить к шуруповерту батарею, не подходящую по форм-фактору.

Шуруповерт Bosch после ремонта с батареей от другого инструмента

Но это скорее временное решение, лучше все-таки использовать старый корпус и подобрать новые батареи подходящего размера.

Многие используют «гаражный вариант» — использование старого стартерного аккумулятора от автомобиля. Этот способ вполне применим, но имеются некоторые ограничения. Многие шуруповерты имеют рабочее напряжение электродвигателя 18 вольт. Это соответствует 15 баночной аккумуляторной батарее.

Полностью заряженная автомобильная батарея выдает 12 вольт, шуруповерт работать не будет. Если ваш электроприбор имеет напряжение 14,5 вольт – то есть АКБ состоит из 12 элементов, двигатель заработает. В таком случае это ваше решение проблемы.

Как видите, выход из строя АКБ шуруповерта – еще не повод покупать новую батарею. При наличии терпения и элементарных навыков в электротехнике, можно произвести ремонт аккумулятора в домашних условиях. Или поручить эту процедуру сервисному центру. Получится несколько затратнее – но все равно дешевле покупки новой АКБ.

obinstrumente.ru
