Разновидности фрез по дереву для дрели: виды и особенности

Для расширения функционала такого инструмента, как электродрель, прибегают к использованию ее в качестве фрезера по дереву. Использование фрезы по дереву для дрели позволяет осуществлять различные виды обработки изделий из древесных видов материалов. Дрель в качестве фрезера подходит для выполнения черновых работ по дереву. Выполнить чистовую обработку не получится, так как дрель имеет небольшую частоту вращения патрона, что не позволяет осуществлять качественную зачистку.

Классификация насадок для обработки древесины

Фреза по дереву для дрели представляет собой конструкцию, состоящую из хвостовика и рабочей области. Хвостовик фиксируется в патроне рабочего инструмента, а форма рабочей части зависит от определенного ряда выполняемых технологических операций, для которых предназначается насадка. Конструкция фрезы напоминает сверло, только рабочая часть устройства имеет различные формы.

Фрезы по дереву можно раз делить на два вида:

  1. Насадные. Предназначаются исключительно для работы на фрезерном станке, так как диаметр хвостовика составляет 32 мм.
  2. Пальчиковые или концевые. Предназначаются для применения, как на стационарных аппаратах, так и на дрелях. Диаметр хвостовика таких видов составляет от 8 до 12 мм.

Важно знать! Для дрели можно использовать только пальчиковые виды фрез.

Фрезерная насадка на дрель может быть использована для обработки следующих материалов:

  • древесина разных пород;
  • ДСП;
  • ДВП;
  • МДФ;
  • фанера.

В зависимости от обрабатываемого материала, следует использовать соответствующие насадки. Наиболее износостойкими являются насадки с твердосплавными напайками. Они изготавливаются из высокопрочных материалов.

Рассмотрим основные виды насадок для фрезера, которые при необходимости можно использовать дрели, для осуществления фрезеровочных работ:

  • Калевочная. Такая насадка применяется для округления углов, а также их шлифование.

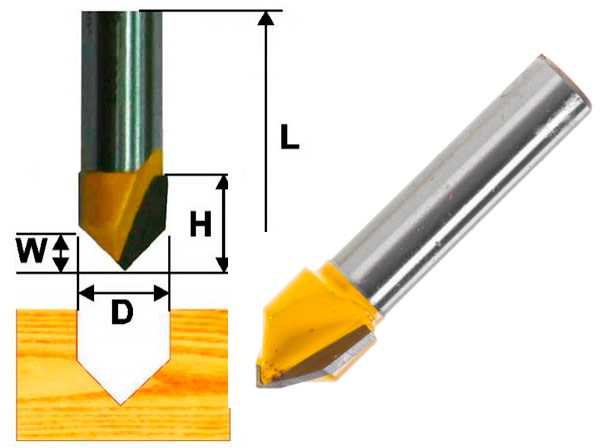

  • V-образная. Такая насадка позволяет создать паз в обрабатываемом материале или вырез. При помощи такого вида фрезы осуществляются надписи и прочие узоры на древесине.

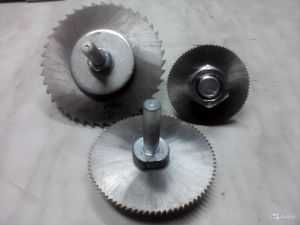

  • Дисковая. Если нужно сделать канавку, паз или выемку различного углубления, то применяется дисковый вид насадки.
  • Фальцевая. Используется для получения пазов под установку стекла.

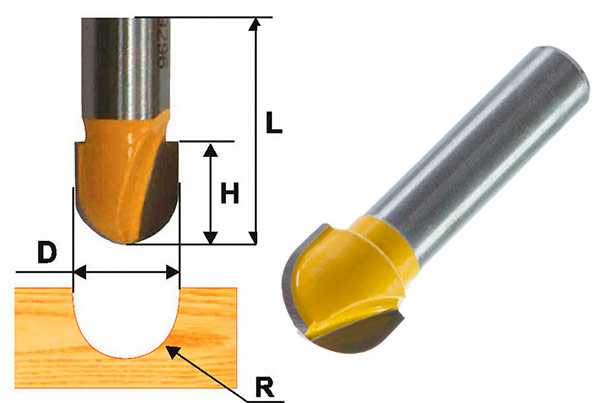

  • Галтельная. Позволяют создать полукруглые канавки и применяются при производстве мебельных реек.
  • Шиповая. Используется для изготовления скрытых соединений, так как насадка оснащается режущей кромкой в виде обратного шипа.
  • Цилиндрическая. Применяется для обработки плоских поверхностей из дерева.
  • Торцевая. Оснащается торцевыми дисками, которые также применяются для обработки плоской поверхности.

Существует много разных вариантов фрез, использование которых зависит от планируемых работ по дереву. При выборе обязательно определитесь, какие варианты пазов необходимо получить, в конечном счете.

Важно знать! Дрель используется только для черновой обработки, поэтому не стоит рассчитывать на идеальную обработку данным инструментом.

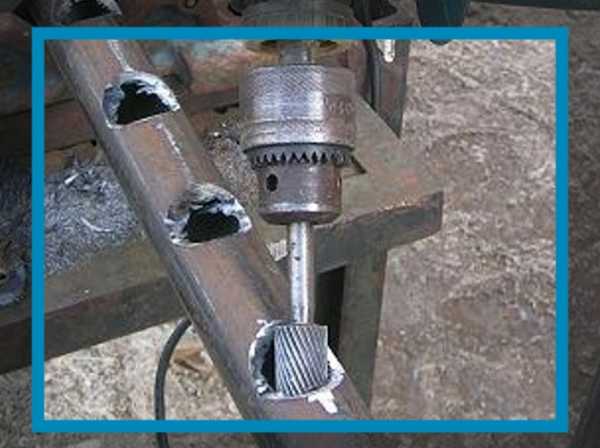

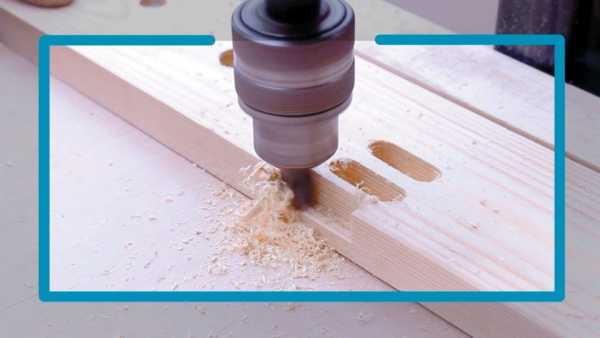

Особенности работы дрелью с фрезой

О том, как правильно пользоваться фрезой, мало кто знает, так как для выполнения таких работ требуются некоторые знания и навыки столярного дела. Процесс фрезерования представляет собой обработку материала, посредством поочередной работы зубьев фрезы. Инструмент для фрезерования должен иметь функции регулирования оборотов, а также глубины вхождения режущих кромок обрабатываемого изделия. Обычно для таких целей применяется специальный фрезерный станок, но в домашних условиях для осуществления таких работ можно воспользоваться дрелью.

Прежде чем выяснить, какая дрель подойдет для фрезеровки, следует знать, что используется такой инструмент в редких случаях. Это обусловлено тем, что с помощью рассматриваемого изделия невозможно достичь высокой точности, так как данный инструмент не достаточно мощный и не имеет способности развивать большие обороты. К недостаткам применения дрели в качестве фрезеровального аппарата относятся:

  • При изменении вектора нагрузки происходит негативное влияние на редуктор инструмента.
  • При работе дрелью с фрезой, она греется, необходимо давать инструменту часто отдыхать.
  • Высокая вероятность возникновения перекоса фрезы по отношению к заготовке.
  • Ненадежное крепление в патроне с горизонтальным валом.

Это говорит о том, что применять дрель постоянно в качестве фрезерного станка не рекомендуется. Это негативно отражается на инструменте, и при этом не всегда достигается удовлетворительный результат работы. Работая с фрезой на дрели, важно делать это не спеша и с особой осторожностью.

Важно знать! Если планируется длительная работа фрезой, то лучше всего использовать твердосплавную насадку.

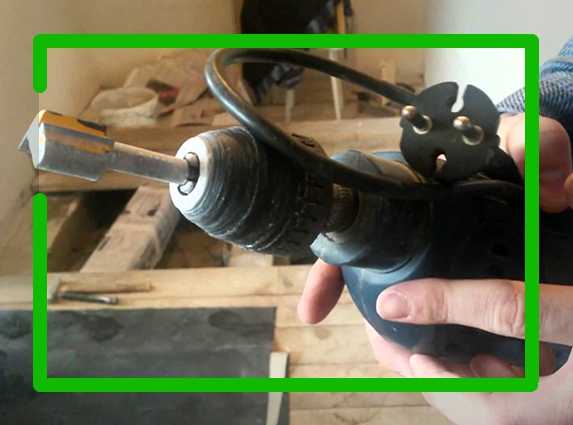

После установки насадки в патрон инструмента, ее следует надежно зафиксировать, после чего приступать к выполнению работы.

Что учесть при выборе

При выборе важно учитывать главные параметры фрез, по которым они отличаются друг от друга. Они делятся на категории, а также на виды, в зависимости от того, какой материал и как планируется обрабатывать. Главными критериями выбора фрез под дрель являются:

  • Размер насадки.
  • Форма режущих ножей.
  • Угол заточки.
  • Материал изготовления изделия.
  • Назначение.

Опираясь на данные параметры, можно совершать соответствующий выбор изделий.

Вертикальный фрезер из дрели

Если необходимо обработать древесину, но в наличии отсутствует фрезерный станок, стоимость которого довольно высокая, то для черновой обработки вполне сойдет и ручная электродрель. При этом для получения максимально качественного результата работы фрезой, инструмент должен быть закреплен на стационарном или самодельном станке.

Актуальность вопроса о том, как сделать фрезерный станок из дрели своими руками, становится все больше. Сделать его можно, но для этого придется изготовить некую специальную установку. Имея такую установку, можно приобретать набор фрез по дереву, после чего открывать столярную мастерскую.

Самодельный фрезерный станок из дрели для бизнеса, конечно, не подходит, но при этом для домашнего применения он будет в самый раз. Процесс изготовления такого фрезерного станка в, общих чертах, выглядит следующим образом:

  1. Изготовление стола. Сделать его можно из любой имеющейся в наличии древесины, но главным условием является его надежность и устойчивость.
  2. Изготовление площадки-ограничителя. Это вертикальная конструкция, посредством которой обеспечивается нужное положение дрели по отношению к обрабатываемой детали. Для изготовления можно использовать лист ДСП.
  3. Монтаж инструмента. На площадке с ограничителями необходимо установить дрель посредством специального каркаса, выполненного из ДСП и болтовых соединений.
  4. Монтаж ручки управления или ходового винта. Это такой элемент, посредством которого оператор может управлять заглублением фрезы, установленной в инструменте. Изготавливается в любом удобном исполнении.

Дополнительно можно вывести кнопки управления дрелью в более удобное место. После изготовления такого станка, можно испытать его в действии. Такой самодельный инструмент обязательно найдет свое применение не только в качестве фрезеровального станка, но и сверлильного.

instrumentyvdom.ru

Борфрезы по дереву для гравера или бормашины: виды, особенности

Изделия из дерева, которое и в наше время остается одним из самых популярных материалов, активно используются для обустройства жилья, а также в декоративных целях. Раньше, чтобы изготовить такие изделия, приходилось обращаться к квалифицированным специалистам, сейчас же каждый домашний умелец может выполнить многие работы по такому материалу самостоятельно, используя борфрезы по дереву и обычную электрическую дрель или шуруповерт.

Бормашина по дереву используется для фрезеровки технологических и декоративных элементов

Борфрезы для выполнения декоративных работ по дереву, имеющие и другие названия – «шарошки», «шарошечные долота», используют не только домашние мастера, но и квалифицированные специалисты – резчики, для которых изготовление изделий из древесины является основным видом деятельности.

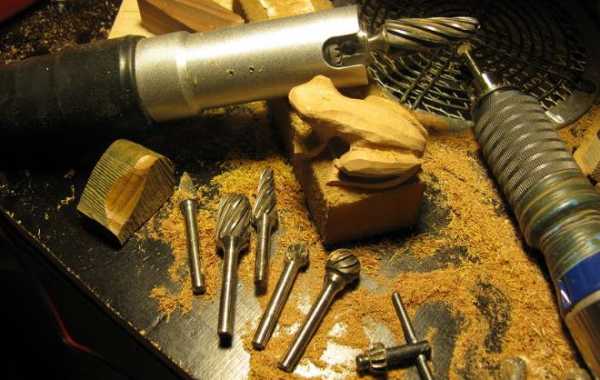

Арсенал инструментов резчика по дереву

Основным инструментом, позволяющим выполнять резку по дереву, как уже говорилось выше, является борфреза. Осуществление такой процедуры, в процессе которой снимается слой обрабатываемого материала различной глубины, обеспечивается за счет вращения шарошки, а также ее поступательного движения по требуемой траектории. Соответственно, требуется также оборудование, при помощи которого используемый инструмент будет приводиться во вращение. Таким оборудованием, незаменимым для гравера и любого резчика по дереву, является бормашина, часто называемая дремелем.

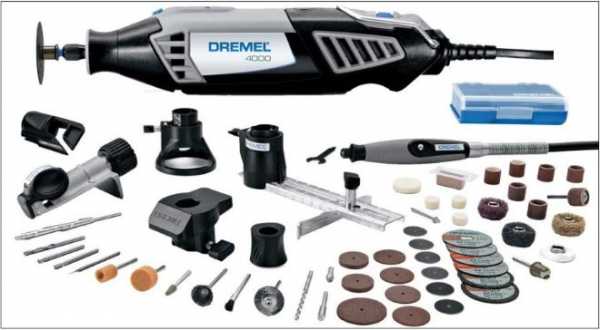

Компания Dremel выпускает электрические гравера бытового и профессионального класса

Слово «дремель» произошло от названия немецкой компании Dremel, производящей большой ассортимент электрооборудования, значительное место в котором занимают бормашины и специализированные граверы. Комплект бормашины от Dremel и других производителей уже включает в себя все необходимое для того, чтобы установить инструмент и начать работу.

Выполнять резку по дереву, используя шарошки, можно и при помощи обычной электродрели или шуруповерта, если оснастить их гибким валом и специальной насадкой на него, в которую устанавливается борфреза. Такое несложное приспособление подойдет и для гравера, работающего с изделиями из металла и других материалов.

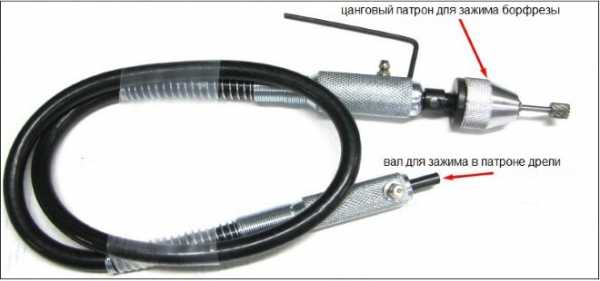

Гибкий вал для дрели

Качество и привлекательность работ, выполненных при резке по дереву, напрямую зависят от характеристики используемого оборудования. Даже опыт и знания человека, выполняющего такие работы, не могут положительно повлиять на характеристики готового изделия при отсутствии соответствующего оборудования и борфрез по дереву.

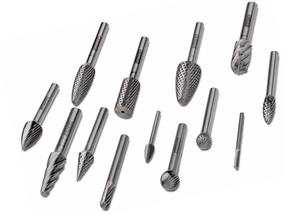

Виды борфрез для работ по дереву

В качестве материала для изготовления борфрез, при помощи которых выполняется как резка по дереву, так и гравировка по металлу, пластику или камню, используется преимущественно металл. Для обработки более мягких материалов подходят инструменты, изготовленные из углеродистой стали. Для того же, чтобы выполнить резку изделий из древесины более твердых пород, необходимо использовать шарошки с алмазным напылением или с режущей частью из твердых сплавов.

Естественно, самыми недорогими являются борфрезы из углеродистых сталей, но и срок службы у них значительно меньше, чем у алмазного и твердосплавного инструмента. Твердосплавные шарошки не только отличаются повышенным ресурсом использования, но и позволяют эффективно обрабатывать древесину твердых пород, а также поверхность изделий, изготовленных из металла.

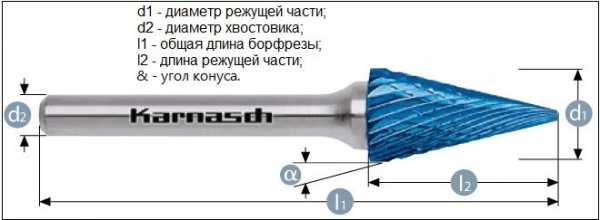

Геометрические параметры борфрезы

Любая борфреза вне зависимости от ее назначения состоит из двух основных элементов:

  • хвостовика, при помощи которого инструмент фиксируется в используемом оборудовании;
  • рабочей части, выполняющей основную работу.

Рабочая (или режущая) часть борфрезы по дереву может иметь различную конфигурацию. Именно форма режущей части и определяет профиль канавки, вырезаемой на поверхности обрабатываемого изделия.

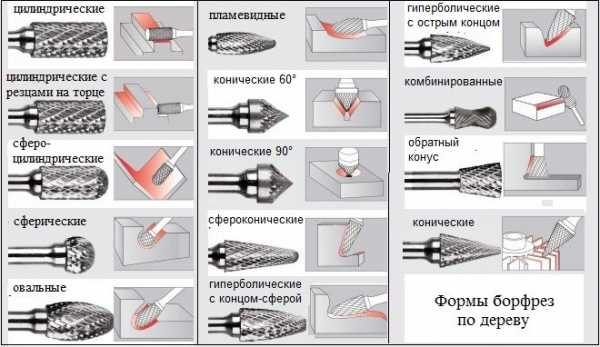

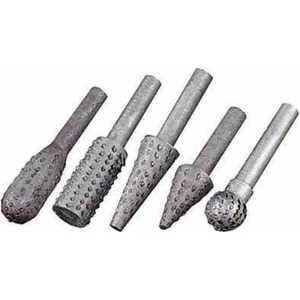

Формы борфрез

Резчики по дереву используют борфрезы, режущая часть которых имеет коническую, овальную, полукруглую или круглую форму. Чтобы всегда иметь под рукой требуемый инструмент, лучше сразу приобрести набор шарошек, в котором собраны борфрезы различного размера и с разной формой режущей части. При этом лучше купить борфрезы от проверенного производителя: они прослужат намного дольше и позволят выполнять резку по дереву с более высоким качеством.

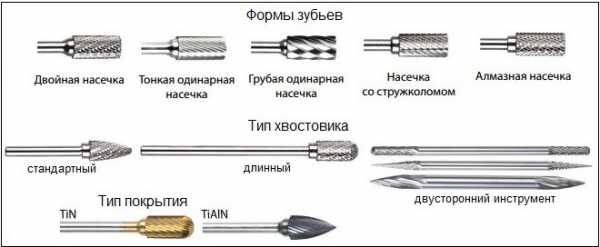

Фрезы по дереву выпускаются с разными зубьями, хвостовиками и финишними покрытиями

Начинающему резчику по дереву следует очень ответственно отнестись к мерам безопасности. Поскольку резка по дереву выполняется борфрезой, вращающейся с высокой скоростью, из зоны обработки во все стороны вылетают кусочки срезанного материала. Кроме того, нередки случаи, когда в процессе такой обработки ломаются не только режущие зубья инструмента, но и вся его рабочая головка. Такие ситуации типичны для использования некачественных борфрез. В связи с этим, чтобы защитить себя от травм, все процедуры по обработке изделий из дерева необходимо выполнять в защитных очках и перчатках.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Незаменимыми помощниками столяра являются фрезы по дереву для ручного фрезера

Современный ассортимент фрез для обработки деревянных изделий поражает воображение. Сегодня, начинающий столяр или мастер с опытом, легко подберет себе насадки для любого вида работ. Еще пару десятков лет назад, простая фреза для выборки четверти относилась к разряду дефицита. Их брали друг у друга напрокат за «магарыч», а мастера на заводе пытались изготовить фрезы для фрезера самостоятельно. Переделывали их из станочных, для использования в домашнем инструменте.

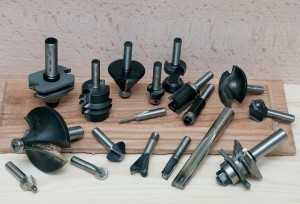

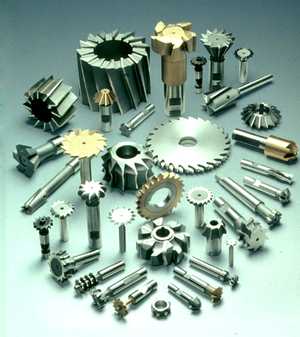

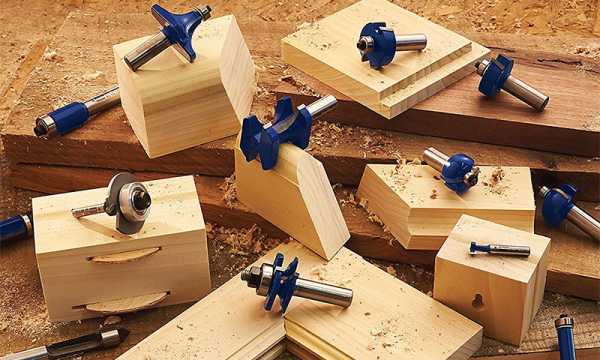

На снимке все многообразие фрез

Разнообразие существующей оснастки требует некоторой систематизации, и мы разберем основные типы фрез для ручного электроинструмента.

Типовая конструкция фрезы и варианты исполнения лезвий

  • Хвостовик, который крепится в патрон фрезера.
  • Может иметь различную конструкцию – цилиндрической, конусной формы, на нем иногда протачивается лыска, предотвращающая проскальзывание в патроне. Главная задача хвостовика – обеспечить надежное крепление и требуемую глубину проникновения фрезы в материал.

    На хвостовике возможна установка направляющего подшипника. Он служит своеобразным упором для огибания шаблона или движения по направляющей кромке заготовки. Преимущества такой конструкции –меньше изнашивается, а подшипник легко заменить. Насадка с подшипником не нуждается в установке копировального кольца на ручной фрезер, что упрощает проведение работ с шаблоном.

  • Режущая часть.
  • Определяет форму отфрезерованной поверхности. Может быть изготовлена как в виде отформованных проточек на основном теле насадки, так и твердосплавных напаек на более мягкую основу.

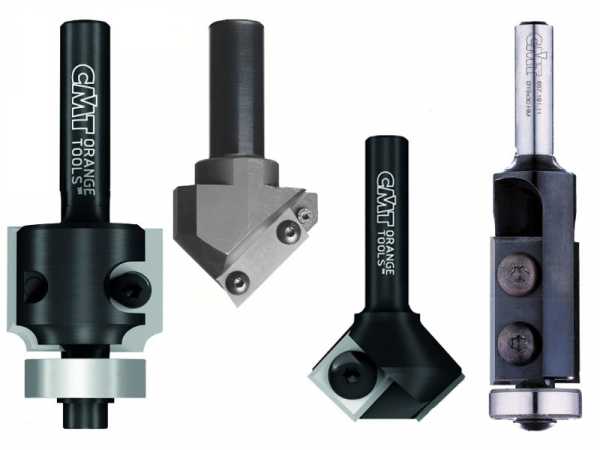

Режущая часть выполняется либо монолитно, либо состоит из сменных наборных дисков, закрепленных на оси. Второй вариант более практичен, поскольку позволяет создавать различные конфигурации на одном и том же хвостовике. Однако за счет сложности изготовления, имеют более высокую стоимость. Сменные диски имеют второе название – насадочная фреза.

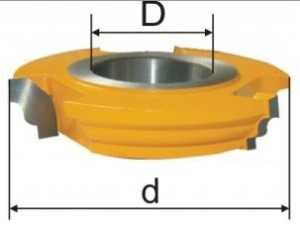

Сменный диск или насадочная фреза

По типу материала фрезы разделяются на две группы:

  1. Быстрорежущие, классификация HSS.
  2. Очень качественно и с высокой скоростью фрезеруют мягкую древесину. На твердых породах перегреваются и быстро тупятся. Преимущества – невысокая стоимость.

  3. Твердосплавные, классификация HM.
  4. Предназначены в основном для обработки твердых пород дерева. Медленнее изнашиваются, но более хрупкие и на мягкой древесине сложно добиться идеально ровной поверхности. Процесс обработки заготовки занимает более длительное время. Стоимость этих насадок выше, чем быстрорежущих.

Рабочая поверхность (заточенные кромки или режущие зубья) могут иметь различную форму. Прямые проще в обслуживании, но быстрее тупятся. При прохождении разнородной древесины могут привести к сколам и выщерблинам.

Кромки винтовой формы дают идеальную отфрезерованную поверхность, но их заточка требует специального оборудования, поэтому по мере затупления, как правило, приобретается новая насадка.

Многое зависит от угла, под которым заточена рабочая кромка. Обычно он не превышает 90 градусов и выбирается под тип материала, с которым будет работать насадка. После задней площадки режущей кромки следует сложная по форме конструкция, именуемая стружколомом.

Без правильного отведения стружки из рабочей зоны скоростное вращение фрезы станет невозможным.

Наборные фрезы часто имеют двустороннюю заточку. Это позволяет в два раза дольше пользоваться одним диском. При затуплении одной стороны элемент фрезы просто переворачивается на 180 градусов. Но такая конструкция не позволяет использовать систему сложных переходящих друг в друга углов задней кромки и канавок для отвода стружки. В результате чего эффективность и качество работы фрезы снижается.

Различие по области применения:

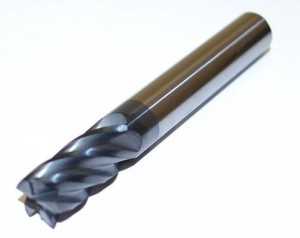

Концевые фрезы

Пример концевой фрезы

Инструмент напоминает обычное сверло без конуса на конце. Особенность этой насадки – наличие режущих зубьев на торце, и угла 90 градусов между плоскостью торцевого реза и боковыми кромками. С помощью концевой фрезы для ручного фрезера можно сверлить и резать пазовые углубления (в том числе и сквозные), выбирать четверть, раскраивать заготовку и обрабатывать кромки.

Можно нарезать ступенчатый торец с идеальными краями, или выбирать нишу для установки механизма замка в дверь. Этими же фрезами вырезаются петельные выемки. Инструмент достаточно универсальный, однако разумнее использовать концевые фрезы лишь по назначению.

Пазовые фрезы

Примеры проточек сделанные пазовой фрезой

Применяются для фрезерования пазов разных размеров и конфигурации. Имеют свои разновидности:

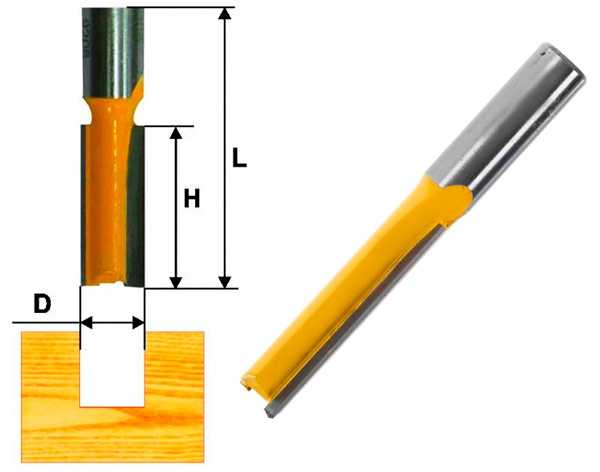

  • Прямые – предназначены для выборки прямоугольных пазов.
  • Фасонные – придают пазу фигурную форму, можно имитировать на поверхности филенчатый рисунок.
  • Ласточкин хвост – при помощи них изготавливают шиповые соединения с аналогичным названием.
  • Фрезерование возможно лишь с применением специального шаблона.

  • Конструкционные – выбирают пазы «Т» образной конфигурации.
  • При работе необходимо обеспечить удаление стружки из паза.

  • Треугольные – с их помощью фрезеруются V-образные пазы.
  • Галтельные – режут пазы полукруглой формы, что позволяет выполнять декорирование поверхностей.

Кромочные фрезы

Самый распространенный тип насадок. Отличаются большим разнообразием по применению:

  • Прямая (или копировальная).
  • Работает перпендикулярно плоскости заготовки, создавая идеально ровную кромку. Может оснащаться направляющим подшипником.

    Копировальная фреза с подшипником

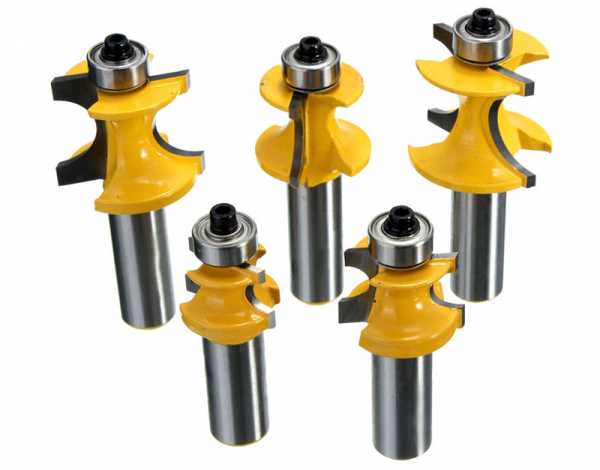

  • Фигурная.
  • Придает кромке фигурную (фасонную) форму любой конфигурации, фантазии изготовителей безграничны.

    Фигурная или как ее еще называют фасонная фреза

  • Фигрейная – предназначена для изготовления дверных и панельных филенок, а также плинтусов.
  • Фреза является комплексным инструментом, поскольку формует фигурный край и вырезает ответный элемент паза одновременно.

    Фигирейная она же филеночная фреза

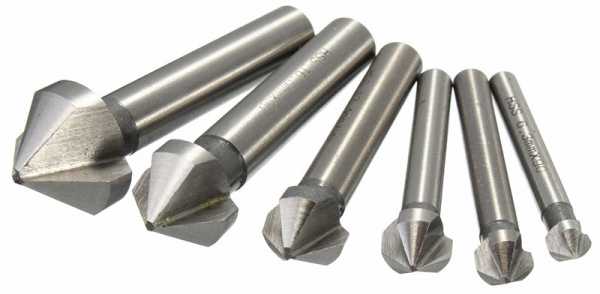

  • Конусная.
  • Обрезает кромку изделия под заданным углом. Практически всегда оснащается направляющим подшипником.

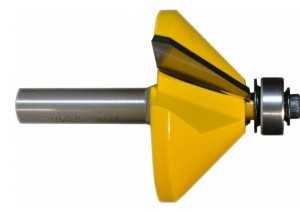

    Пример конусной фрезы предназначена для скашивания кромки под углом 45

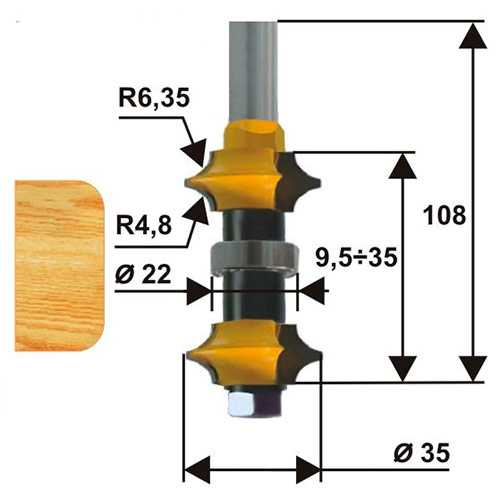

  • Калевочная.
  • Делает кромку скругленной по профилю четверти круга.

    Калевочная фреза применяется для закругления кромок

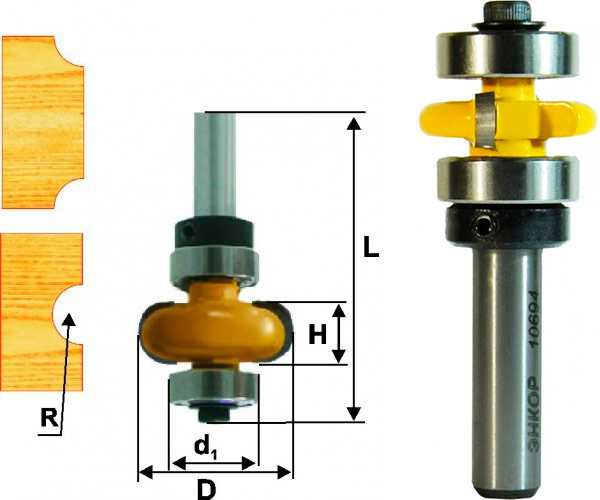

  • Галтельная.
  • Зеркально противоположная калевочной насадки по форме профиля.

    Галтельная фреза нужна для выполнения полукруглых канавок

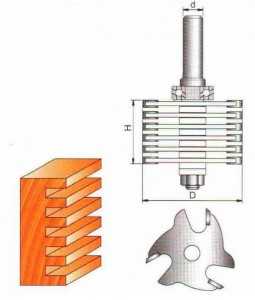

  • Микрошиповая.
  • Нарезает тонкие треугольные шипы для соответствующего типа соединения заготовок.

    Микрошиповая применяется в шиповом соединение

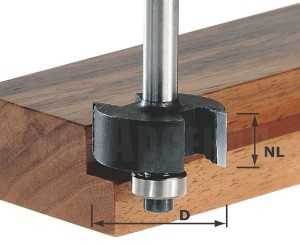

    Выборка четверти

    Несмотря на то, что фрезы для выборки четверти относятся к разряду кромочных, этот вид работ стоит обособлено. Обычно для массовой обработки кромок «под четверть» монтируется самостоятельный станок. При глобальном ремонте просто не хватит сил и терпения резать кромку фрезером, держа его в руках.

    Достаточно зафиксировать ручной инструмент на верстаке, и за один раз выполнить весь объем монотонной работы.Фреза для выборки четверти носит название фальцевой.

    Важно иметь качественную насадку этого типа, поскольку регулярная заточка зубьев меняет диаметр рабочей поверхности, что неизбежно приведет к необходимости постоянной калибровки фрезера для выборки четверти.

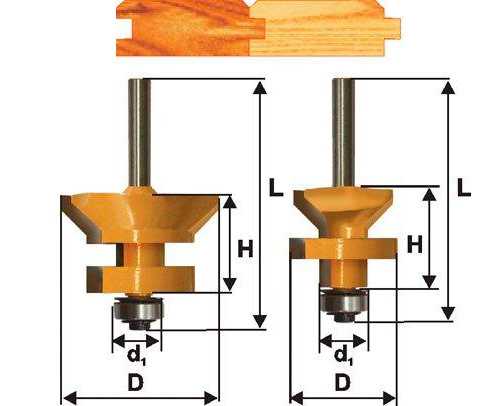

    Для соединения досок между собой применяют фальцевую фрезу

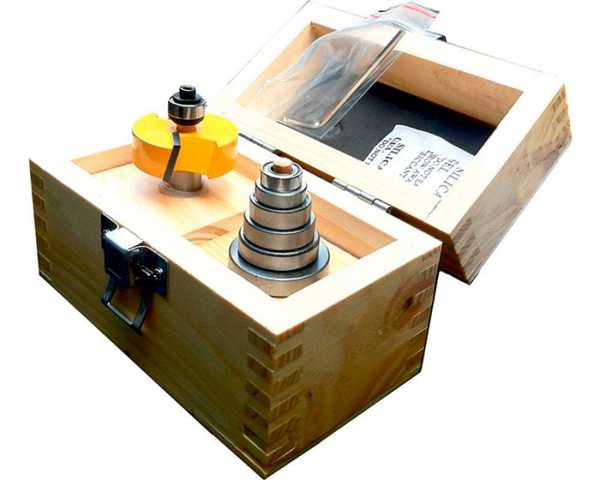

    Иногда в комплекте с фрезой идет набор подшипников

    На фрезах этого типа опорный подшипник жизненно необходим, иначе сложно будет обеспечить равномерное движение заготовок большой длины.Вообще, при возможности выбора, разумнее приобретать именно фрезы с подшипником.

    Такое дополнение облегчает работу и бережет как насадку, так и шаблон. Зачастую фрезы предлагаются с набором подшипников разного диаметра.

obinstrumente.ru

подбор изделий для дрели, различия в формах и конструкции

Довольно часто домашним мастерам необходимо сделать сложную работу, которую невозможно выполнить без специальных инструментов. К примеру, сделать паз в торце ЛДСП или же сгладить торцы у металлической детали. Для решения такой задачи потребуются фрезы.

Большинство людей для подобных целей приобретают специальные инструменты с различными насадками. Тем не менее можно избежать больших финансовых трат, использовав в качестве фрезератора обычную дрель. Однако для работы потребуются качественные фрезы, способные выполнить эту непростую задачу. Об этом и многом другом будет рассмотрено в данной статье.

Работа с материалом

Вообще, существует множество насадок, предназначенных для определённого материала. Например, для стальных изделий, ЛДСП, фанеры, листового железа и т. д. Из всего этого можно выделить 2 большие группы: фрезы для дерева и устройства для работы с металлом.

Как ни странно, изделия для дерева лучше всего подходят для работы с деревянными изделиями. Их работа более «гладкая». Это сделано для того, чтобы не повредить дерево во время работы и не сделать его более хрупким.

В то же время фрезы для работы с металлом действуют более «жёстко». Металл менее подвержен различным повреждениям, поэтому на первый план выходит не сохранность модели, а скорость работы. Конечно, есть изделия, которые берегут металл и работают быстро, но их стоимость выше, чем у стандартных устройств.

Разновидности форм

В современном мире множество самых разнообразных устройств, и фрезы по дереву и металлу не стали исключением. Изначально такие изделия были исключительно в форме клубники — с широкой рабочей частью и тонкой ножкой. Со временем стали разрабатываться новые модификации и на сегодняшний день мы имеем следующие виды:

  • Торцевые.
  • Дисковые.
  • Цилиндрические.
  • Концевые.
  • Фасонные.
  • Угловые.

Начнём с наиболее распространённых изделий для дрели — торцевых фрезов. Обычно подобные разновидности применяются сугубо на вертикальных станках. Однако, благодаря народным умельцам и прогрессу в целом, сейчас подобные устройства можно встретить и на обычных дрелях. Модели торцевой формы предназначены для работы в вертикальном положении, перпендикулярно обрабатываемой поверхности дерева или металла. Поэтому их в основном применяют для работы с изделиями плоской формы.

Устройства дисковой формы в основном используются для фрезерования пазов и канавок. Особенность таких изделий заключается в том, что зубья расположены не только на цилиндрической поверхности, но и на торцах. Благодаря такой форме, дисковые фрезы отлично подходят для работы с металлом и деревом.

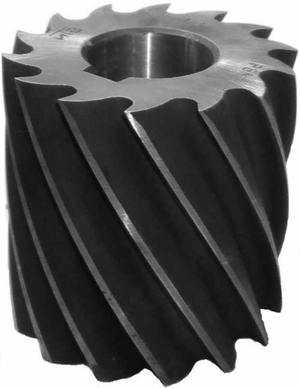

Отличительная особенность цилиндрических разновидностей заключается в более детальной обработке поверхностей. В основном они применяются на фрезерных станках с горизонтальным устройством. Однако ничто не мешает установить такое изделие на обычную дрель. Лучше выбирать модели с винтовыми зубьями, так как они работают более плавно.

Концевые модификации применяются для сложных углублений и выемок в дереве или металле. Существует огромное множество разновидностей с расположением зубцов, поэтому на описание и чтение их всех уйдёт много времени. Стоит запомнить лишь одно — подбирать концевые зубцы следует для каждого конкретного случая.

Реже всего применяются фасонные и угловые разновидности. В основном их используют для изготовления сложных форм из дерева или металла. Но большинство мастеров без проблем обходятся концевыми, цилиндрическими или иными видами фрез.

Конструктивные особенности

Как было сказано выше практически у каждого вида устройств для фрезеровки имеются отличительные особенности в конструкции. Особенно это относится к концевым разновидностям. Но вместе с тем встречаются изделия с разной формой зубцов.

Важный элемент — зубья

Зубчики бывают затылкованной или остроконечной формы. Чаще всего используется первый вариант. Дело в том, что остроконечные зубья фрезы имеют серьёзный недостаток — обе поверхности (передняя и задняя) имеют плоскую форму. Вследствие этого, возникают проблемы во время переточки. Так как изделия затачивают по задней поверхности, после переточки высота и размеры зубчика уменьшаются, а, значит, меняется и его форма. Если и применять фрезы с такими зубьями для дрели, то только на один-два раза.

Совсем по-другому ведут себя затылкованные зубчики. Они не боятся частых заточек или усиленной работы с металлом. Поэтому они более надёжны и долговечны. Для дрелей, да и вообще для станков — это идеальный вариант.

Фреза — единое целое?

Помимо различий в форме, фрезы также подразделяются на цельные и сборные модели. Первый вариант производится из одной заготовки. Чтобы избежать излишних трат дорогостоящего материала, из одного бруска делается множество маленьких фрез. Поэтому такой подход значительно снижает стоимость изделия.

Также встречаются сборные модели. Как понятно из названия, фреза изготавливается по отдельности, а затем все компоненты соединяются друг с другом. Чаще всего корпус изготавливается из дешёвых видов стали, в то время как зубья производятся из твёрдых материалов (чаще всего — это сплавы). Конечно, возрастает стоимость конструкции, но благодаря такому устройству, можно без труда заменить один компонент на другой.

Покупка фрезы для дрели

В век информационных технологий можно без труда заказать практически любое изделие и фрезы не являются исключением. Как правило, эти устройства продаются в специализированных магазинах или на сайтах торговли стройматериалами.

В большинстве случаев выгодно приобретать именно во «Всемирной паутине», правда, перед покупкой стоит обратить внимание на условия доставки. Дело в том, что далеко не все интернет-магазины предоставляют бесплатную транспортировку. Довольно много интернет-ресурсов работает только с транспортными компаниями, где услуги по доставке оплачивает получатель.

Точная цена фрез для дрели зависит от формы изделия, конструкции (цельная или разборная) и, конечно, продавца. На момент написания статьи (декабрь 2015 г.), фрезы по металлу в большинстве магазинов, продаются по следующим расценкам:

  • Торцевые — от 131 до 187 р.
  • Дисковые — от 122 до 182 р.
  • Цилиндрические — от 233 до 414 р.
  • Концевые — от 105 до 222 р.
  • Фасонные — от 160 до 198 р.
  • Угловые — от 112 до 299 р.

Настоятельно рекомендуется приобретать фрезы для дрели только от проверенных производителей. Такой подход позволит избежать некачественной заточки, быстрой поломки, несоответствия указанных параметров и других неприятных ситуаций. Поэтому следует покупать изделия от следующих производителей:

  • Metabo;
  • Optimum;
  • JET;
  • Инструмент — М;
  • Bosch;
  • Hahnreiter;
  • Intertool;
  • Глобус;
  • Stayer;
  • Атака;
  • Корвет;
  • Инструмент-сервис.

Главные параметры при выборе

Для эффективного использования фрезы, при покупке следует акцентировать внимание на самых важных моментах:

  • Внутреннее крепление.
  • Структура и диаметр.
  • Качество заточки.
  • Материал, из которого сделана режущая часть.

Также в этот список можно отнести принцип работы (полуавтоматический или автоматический). Но так как рассматриваются модели, с которыми можно работать только на дрели, необходимо приобретать изделия только для ручной работы. Грубо говоря, они «заточены» для работы с ручным инструментом.

Если деталь имеет сборно-разборную конструкцию, рекомендуется обратить внимание на крепление, которое соединяется с хвостовиком. Очень важно, чтобы рабочая часть полностью прилегала к хвостовику. Иначе наверняка не удастся избежать чрезвычайных происшествий.

Фрезы по металлу могут быть цельными или сборными. Как было сказано выше, рекомендуется приобретать сборные конструкции, однако, если изделие требуется для одноразовой работы, вполне целесообразно остановиться на монолитной форме. Здесь уж каждый решает сам.

Один из самых важных параметров — качество заточки фрезы. Безусловно, чем лучше заточено изделие, тем меньше времени придётся тратить на выполнение и оформление среза. Но следует учитывать, что каждый производитель стремится сделать свою уникальную заточку, поэтому приобретать рекомендуется изделия со стандартной формой, информация о которых указана выше.

И, наконец, материал. По сути дела, неважно, из чего сделана хвостовая часть изделия. Главное — чтобы режущая часть была прочной и качественной. Поэтому рекомендуется покупать детали из твердосплавного материала. Узнать из чего именно сделана фреза можно на упаковке.

Негативные воздействия на изделие

Ни для кого не секрет, что чем больше работать с каким-либо устройством, тем выше шанс поломки. Этот же принцип относится и к фрезам. Во время работы могут возникать следующие моменты:

  • Вибрация.
  • Сильный перегрев обрабатываемой детали или самого инструмента.
  • Завивание металлической стружки.
  • Просадка материала.
  • Формирование различных наростов при работе с мягкими металлами.

Все вышеперечисленные моменты негативно влияют на состояние фрезы. В результате, это устройство сильно теряет в качестве обработки изделий. Конечно, работать такой деталью можно, но это будет долгий и неприятный процесс.

Фрезы, предназначенные для работы с металлом — очень интересный инструмент. Благодаря ему можно изготовить самые разнообразные металлические изделия. Однако качество итоговой модели сильно зависит от самого инструмента. Поэтому лучше всего выбирать такие детали по требуемым параметрам, учитывая рекомендации мастеров.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Виды фрез по дереву для ручного фрезера

Фрезеровка предоставляет практически неограниченные возможности по обработке заготовок. Формирование кромок, пазов и канавок различной глубины и формы – для каждой операции есть свои виды фрез по дереву для ручного фрезера, позволяющие выполнять работу максимально эффективно. Какие бывают фрезы по размерам, форме, конструкции и типам лезвий – вся нужная информация в одном обзоре.

Разновидности диаметра хвостовика

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика - дюймах или миллиметрах. Это зависит от того какие в комплекте с фрезером идут цанги - втулки, в которых зажимается хвостовик:

  • Если они измеряются в миллиметрах, то самые распространённые это на 6, 8 и 12 мм.
  • Когда размер указывается в дюймах, то обычно выбирать приходится только из двух из них – это четверть и половина дюйма.

Это важно! При переводе дюймов в единицы СИ получается 6,35 и 12,7 мм, но, несмотря на столь незначительную разницу, миллиметровый хвостовик не совместим с дюймовой цангой и наоборот. Вал фрезерной машины вращается со скоростью до 25000 оборотов в минуту, поэтому малейшие несоответствия повлекут за собой в лучшем случае порчу инструмента.

Типы конструкции фрез

В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:

Сборные

В основе такой стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.

Со сменными режущими кромками

Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.

Монолитные

Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

  • HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
  • HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

Пазовые прямые

Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

Пазовые галтельные

Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» - в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

Пазовые галтельные V образные

Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

Пазовые фасонные

Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.





Фрезы кромочные

Чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы заготовок не только посредством настройки опорного стола, но и по шаблону.

Кромочные прямые

Для получения плоскости торца заготовки, перпендикулярной пласти (верхней части обрабатываемой детали). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь больший/меньший диаметр, что расширяет возможности использования оснастки.

Кромочные калевочные

Для получения прямой, дугообразной или волнистой фигурной кромки – в зависимости от используемой части фрезы можно смягчить ребро заготовки, скруглить его (двойные фрезы позволяют делать это за один проход), сделать кромку с фальцем и губкой или получить полустержневой выступ. Широко используются для изготовления орнаментов сложной формы. При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями.

Кромочная колевочная регулируемая фреза.

Кромочные фальцевые

Используются при необходимости выбрать паз прямоугольной формы или четверть на ровной или изогнутой заготовке. Применяя двойной проход, получают шип нужного размера. Глубина выборки регулируется положением фрезеровочной машины или упорным подшипником.

Кромочные конусные

В зависимости от угла наклона кромки фрезы, они используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

Кромочные галтельные

Применяются для получения паза округлой формы на кромке прямой или фигурной заготовки. Для исключения возможности перекоса фрезы, изготавливается с двумя подшипниками. Результат работы получается такой же, как и при использовании пазовых галтельных фрез, но в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные

Другое название – мультипрофильные. Так как они достаточно массивные и одновременно работают с большой площадью заготовки, применение таких фрез рекомендуется на фрезеровочных машинах мощностью не меньше чем 1600 Ватт. Для работы используется весь профиль фрезы сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной мастером формы.

Кромочные полустержневые

Прямое назначение фрезы – обработка кромок заготовок для получения полукруглого выступа. Также есть много дополнительных способов применения – к примеру, если обработать такой фрезой прямоугольную заготовку с двух сторон, то она станет стержнем. Кроме этого с ее помощью получают профили с фаской и кромкой сложной формы, а также шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Комбинированные универсальные

Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.

Пазо-шиповые

Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.

Для изготовления вагонки

Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.

Комбинированные рамочные

Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.

Фрезы фигирейные

Основное предназначение – декоративная обработка кромок деталей, предназначенных для создания филенок. Фигирейные фрезы оснащены подшипником, поэтому работать можно с прямоугольными и фигурными заготовками. Так как филенки это обычно крупные детали, то средний диаметр фрез составляет 50-70 мм – для их использования желательно использовать фрезеровальную машину мощностью от 1500 Ватт.

Фигирейные горизонтальные

Используется для частичной обработки филенки. Так как форма фрезы предполагает выборку, начиная от упорного подшипника – это не позволяет сразу же получить шип для вставки филенки в раму. Для его формирования требуется дополнительная обработка кромки.

Фигирейные горизонтальные двухсторонние

Значительно упрощают процесс работы, так как обработку детали можно выполнить за один проход фрезы, формируя одновременно фигурную часть филенки и шип для вырезанного в раме паза.

Фигирейные вертикальные

В первую очередь такие фрезы применяются для изготовления плинтусов различной формы, но на практике их возможности гораздо шире – все зависит от того, как настроить и держать фрезеровочную машину. После обработки на заготовке образуется декоративное обрамление и шиповое соединение.

Это все основные разновидности фрез по дереву для ручного фрезера, но дополнительно надо учитывать, что каждая из них изготавливается в нескольких размерах, так что у профессионального столяра для их хранения должен быть отдельный шкафчик немаленьких размеров.

Использованы фото известного производителя фрез Энкор.

Тематические материалы:

srbu.ru


Смотрите также
