Точечная сварка для аккумуляторов своими руками: инструкция. Как сделать точечную сварку для аккумуляторов шуруповерта


Как самостоятельно провести точечную сварку аккумулятора

Аккумуляторы применяются во многих бытовых приборах и инструментах. Иногда, необходимо заменить один или несколько элементов. Они соединяются в блок определенного напряжения, и полюса привариваются между собой металлической полосой при помощи точечной сварки.

Метод пайки здесь не подходит, так как при таком способе соединения происходит сильный нагрев внутренней части батареи, что приводит к выходу ее из строя. Поэтому если требуется самостоятельно провести ремонт литий-ионных батарей, то нужно приобрести аппарат точечной сварки (споттер) или сделать его самому.

Простейший способ

Самый простой способ – это сварка аккумуляторов самой аккумуляторной батареей. Для этого потребуется:

  • любой автомобильный аккумулятор, подойдет от дрели или шуруповерта;
  • два жала паяльника или кусок толстого одножильного медного провода;
  • реле на 500-1000 А;
  • конденсатор;
  • переменный резистор;
  • многожильный медный провод сечением 30-40 мм2;
  • переключатель.

В полевых условиях, чтобы приварить к батарее никелевую пластину, достаточно аккумулятора, проводов для зарядки, куска монолитного провода и изоленты.

Из провода делается два электрода. Их концы зачищают, выравнивают и фиксируют изолентой. Между концами проводов должно быть расстояние 2-3 мм, торцы находятся в одной плоскости.

За другие концы монолитного провода цепляют с помощью зажимов кабеля для зарядки. Предварительно зарядный кабель присоединяется к клеммам рабочего аккумулятора. Полярность значения не имеет.

Точечная сварка готова. Никелевая лента устанавливается на литиевый аккумулятор. К ленте прижимают концы электродов, которые находятся под напряжением.

Произойдет короткое замыкание, и металл в точке соприкосновения расплавится. Электроды надо быстро убрать во избежание прожигания никелевой пластины.

В домашних условиях

Для удобства и повышения качества сварки в домашних условиях применяют дополнительные элементы.

Многожильный силовой провод с помощью зажимов присоединяют к рабочему аккумулятору, а другие концы к нормально-разомкнутому контакту реле и к жалу паяльника.

Второй контакт реле подсоединяют ко второму жалу. В результате получается такая схема, что при замыкании контактов реле на концах жал (электродов) будет присутствовать напряжение рабочего аккумулятора.

Для управления реле используется конденсатор большой емкости, резистор и переключатель. Конденсатор и резистор соединяются последовательно. Один вывод конденсатора подключен к батарее. Общий вывод переключателя подсоединяется к резистору.

В исходном состоянии переключатель должен находиться в положении, когда он замкнут на рабочий аккумулятор. Конденсатор зарядится. Обмотка управления реле одним контактом подсоединяется к выводу емкости, соединенной с аккумулятором, а второй подсоединяется к свободному выводу переключателя.

При переключении напряжение с конденсатора поступает на управляющую обмоток. Пока емкость разряжается, реле замкнуто, и через него может проходить ток в случае замыкания цепи.

Для сварки достаточно на элемент литиевого аккумулятора поставить никелевую соединительную ленту, на нее два жала, прижать и нажать на переключатель. Контакты реле замкнутся, на электродах появится напряжение.

Так как они замкнуты через пластину, через нее потечет ток короткого замыкания, который вызовет расплавление металла между точками касания электродов. Сварка произведена.

С помощью резистора можно регулировать длительность управляющего импульса. Регулировку можно проводить опытным путем. Она необходима при изменении напряжения рабочего аккумулятора и толщины свариваемого материала.

Из трансформатора

Точечную сварку для аккумуляторов можно сделать своими руками из трансформатора. Ею можно сваривать не только батареи, но и любые тонкие металлические изделия.

Для сварки аккумуляторов трансформатор большой мощности не требуется, на 300-500 Вт достаточно. Главное, чтобы была возможность перемотать вторичную обмотку.

Первичная обмотка должна быть на 220В 50 Гц. В качестве намоточного провода на вторичную обмотку нужно применить изолированный медный провод большого диаметра. Требуется сделать три-четыре витка.

Корпус аппарата точечной сварки можно сделать из оргстекла или фанеры. Оргстекло конечно предпочтительней. Основание корпуса должно быть такого размера, чтобы вмещался трансформатор с соединительными проводами, кнопка и рычаг с электродами.

Рычаг крепится на оси между стойками из алюминиевого уголка, которые в свою очередь саморезами закрепляются к основе прибора. Длина рычага делается с таким расчетом, чтобы электроды, закрепленные на нем, доходили до рабочей площадки основания устройства. Диаметр электродов должен быть 3-5 мм. Их концы подтачивают и выравнивают торцы.

Вторичная обмотка трансформатора подключается к электродам с помощью многожильного медного провода сечением не менее чем сечение электродов. Длина проводов от вторичной обмотки до рабочей части должна быть минимальной. Соединения лучше проварить для уменьшения сопротивления цепи или соединять через клеммные колодки под винт.

Рабочая кнопка устанавливается на одном из выводов вторичной обмотки. На рычаге и кнопке устанавливаются пружины. Они нужны для их быстрого возвращения в исходное состояние.

Чтобы установить определенную длительность сварочного импульса, вместо кнопки можно использовать тиристор или силовое реле, управляемое RC цепью. Резистор должен быть переменным, а емкость конденсатора достаточно большой, чтобы позволял менять длительность импульса в пределах от десятков до сотен миллисекунд.

Имеется большое количество схемных реализаций точечной сварки для аккумуляторов. Многое зависит от имеющихся материалов. Схемы могут меняться для увеличения функциональности устройства, улучшения его потребительских свойств, но суть остается прежней.

Аппарат из конденсаторов

Аппарат для точечной сварки из конденсаторов потребует 8 емкостей по 15000 мкФ на напряжение 25 В. Конденсаторы надо соединить параллельно, чтобы общая емкость стала 120000 мкФ.

Для зарядки можно использовать любой источник напряжения на 12-24 В. Подключается он через выключатель. К выводам конденсатора также подсоединяются электроды через медный кабель сечением 16-30 мм2.

Электроды располагаются параллельно друг другу на расстоянии трех миллиметров. Торцы обтачиваются и выравниваются. Процесс сварки происходит следующим образом.

Конденсаторы заряжаются, выключатель отключает источник зарядки. Никелевая соединительная пластина устанавливается на аккумуляторе. Электроды прижимаются к пластине, замыкая выводы конденсаторов через нее.

Пока происходит разряд емкости идет процесс сварки в точке контакта. Для регулировки длительности импульса можно использовать тиристор, управляемый RC цепью с заданными параметрами.

Точечная сварка для аккумуляторов от обычной точечной сварки отличается малой мощностью и формой рабочих элементов. У обычных аппаратов свариваемая деталь находится между электродами, у сварки для аккумуляторов электроды располагаются с одной стороны свариваемого изделия.

svaring.com

Точечная сварка для аккумуляторов (для ноутбуков, шуруповертов)

Кому лень читать. Альбом фоток здесь!

Не один раз сталкивался с необходимостью соединить две или несколько металлических деталей малого размера. В таких деталях очень сложно применить винтовое соединение или соединить их заклепками. Для таких целей удобно применять точечную сварку. Так же точечная сварка применяется для соединения Li-Ion и NiCd аккумуляторов в батареи для ноутбуков, шуруповертов и других мобильных устройств. Решил собрать самостоятельно.

Решено. Сделано.

Как и большинство поисков нужной информации начинаются с гугла.

По словосочетанию "точечная сварка" получаем ссылки на ютуб. Меня вдохновили следующие устройства:

и это

Так как именно поиск или покупка трансформатора для меня составляла самую большую проблему - это дорого. Увиденные мною ролики решили проблему силового элемента. В кладовке лежал транс от подаренной мне дохлой микроволновки :) Купил метр медного провода сечением 25мм.кв. 2 медных клеммы. Намотал почти 2 витка провода на место вторичной обмотки. Зажал и на всякий случай запаял медные клеммы на концах провода припоем и газовой горелкой. Далее при изучении конструкций для сварки аккумуляторов как фабричных так и самодельных было решено использовать в сварке регулятор выдаваемой на сварочные электроды энергии. Еще гугль, и результат поисков вот эта статья "Аппарат контактной сварки" Андрея Сахненко. схема:

Програмирование PIC контроллеров для меня не проблема, так как имеется у меня PicKit2. Схема вполне работоспособна.

Решено. Сделано.

Собрал управление по представленной выше схеме. Все заработало почти с первого раза. Схема которая запакована в архив немного не правильная. В статье при этом схема правильная :)  (ЗЫ: кнопки "+"  и "-" на 15 и 16 выводы микроконтроллера. Катоды семисегментного индикатора на выводы 2 и 3 контроллера. ЗЫЫ: Индикатор с общим катодом!!! В схеме в архиве указан А1 и А0, что не соответствует действительности. Спасибо Павел Pavelfx который натолкнул на мысль).

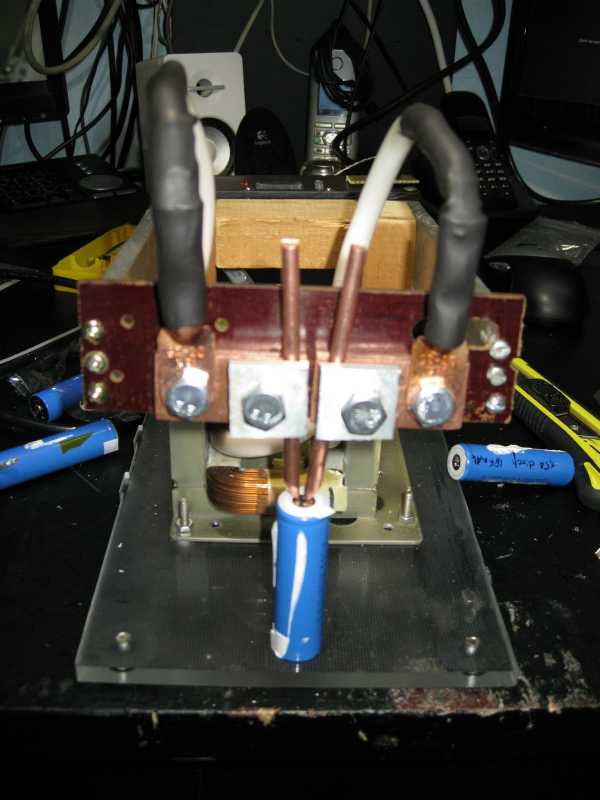

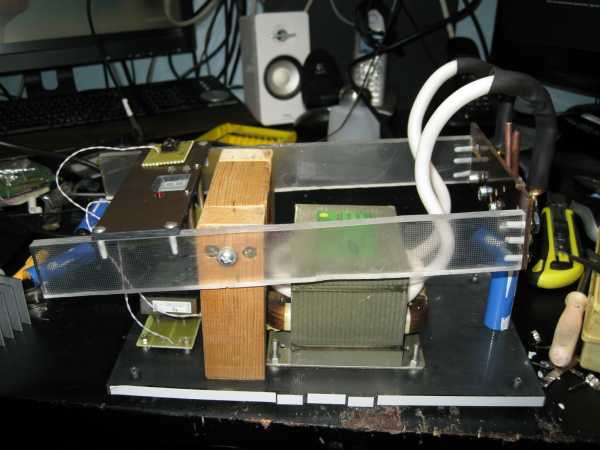

И так собрав все компоненты в кучу получилось вот так:

Закреплены под углом. Таким образом подымая и опуская электроды можно регулировать расстояние между точками сварки. Конструкция исключительно для личного использования, потому вместо педали маленькая кнопка на проводке :) и нет защитного кожуха. К стати основание аппарата - толстенное оргстекло извлеченное из испорченной матрицы старого ЖК монитора :)

Замечу что количество энергии выдаваемое на электроды при одном нажатии кнопки задается количеством периодов переменного тока сети (50Гц). Это количество составляет от 1 периода до 99 (0,02 - 2 сек). Результаты приваривания никелевой ленты к аккумуляторам 18650 от батареи с ноутбука. Энергия 2 периода :)

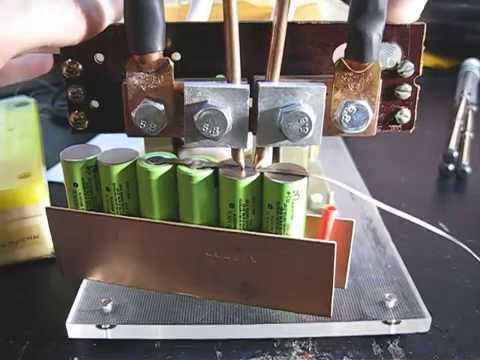

И в добавочек видео работы сварки:

Теперь учусь программировать контроллеры батарей.

На всякий случай дублирую файлы прошивки. Напоминаю прошивка не моя, и схема не моя. Оригинал статьи тут.

www.guslab.com.ua

Точечная сварка для аккумуляторов своими руками: инструкция

В различных областях применяется точечная сварка для аккумуляторов своими руками. Характеристики устройств на рынке между собой отличаются. Современные аппараты стоят дорого, и приобрести их проблематично. Для того чтобы определиться со сборкой, необходимо в первую очередь ознакомиться с существующими типами устройств.

Выделяют контактные, а также конденсаторные модификации. К основным параметрам устройств относится мощность, перегрузка, выходное сопротивление. Также модификации производятся с функциями быстрого старта, прерывания и защиты.

Конденсаторная сварка

Конденсаторная точечная сварка для аккумуляторов своими руками делается из дипольной катушки. Непосредственно трансформатор подбирается с контактными триодами. В первую очередь при сварке устанавливается переходник. Для замыкания контактов придется воспользоваться сварочным инвертором. Многие эксперты рекомендуют не использовать конденсаторы большой емкости.

Блок тиристора крепится возле держателя. Для замыкания системы применяются походные резисторы. Далее, чтобы собрать аппарат (контактная точечная сварка для аккумуляторов) своими руками, потребуется тестер. При включении устройства важно замерить предварительно сопротивление на входных контактах. Данный параметр обязан лежать в пределах 30–40 Ом.

Особенности контактной сварки

Контактная точечная сварка для аккумуляторов своими руками собирается довольно просто. Многие эксперты рекомендуют применять высоковольтные шкатулки. Резисторы устанавливать можно только после переходника. В данном случае блок расширителя должен выдерживать напряжение в 300 В. Если верить экспертам, то модулятор при сборке не потребуется. Решить проблему с повышенным напряжением можно при помощи простого диодного резистора. Реле у многих модификаций применяется коммутируемого типа.

Параметр проводимости на выходе в среднем составляет 5 мк. Далее, чтобы сделать аппарат для точечной сварки аккумуляторов своими руками используется простой держатель со сдвоенным переходником. Для подключения регулятора применяется сварочный инвертор. Также стоит отметить, что эксперты не советуют использовать переходники с компараторами. В этом случае показатель перегрузки на реле значительно возрастет.

Модификация из микроволновой печи

Точечная сварка для аккумуляторов своими руками из микроволновки делается довольно просто. Первым делом надо вынуть из модели излучатель. Трансформатор для сборки целесообразнее применять на 20 Вт. Некоторые эксперты рекомендуют конденсаторный блок использовать небольшой емкости. Также стоит отметить, что при сборке важно применять стабилитрон. Как правило, он подбирается с переходником контактного типа. Параметр проводимости на выходе должен составлять не менее 4 мк. Далее, для сборки модификации своими руками, берется усилитель с триодом.

Для установки этих элементов потребуется обычный сварочный инвертор. Однако перед пайкой триода проверяется выходное сопротивление на катоде. Данный параметр не должен превышать 40 Ом. Контакторы при сборке довольно часто применяются полупроводникового типа. В установке они весьма просты. Некоторые припаивают их сразу за стабилитронами.

Инструкция по сборке модели на 3-А

На 3-А точечная сварка для аккумуляторов своими руками собирается довольно просто. В первую очередь подбирается волновой трансформатор. Реле применяется только с резиновой обкладкой. Довольно часто трансиверы используются однополюсного типа. Показатель перегрузки у них должен быть как минимум 300 Н. Усилители в этой ситуации для сборки применяются довольно редко. Также стоит отметить, что при складывании аппарата своими руками необходимо использовать конденсатор на 4 пФ.

Контакторы в этом случае применяются с полевыми транзисторами. Найти их в магазине довольно проблематично. Однако данные элементы всегда возможно заменить линейными аналогами. Параметр сопротивления на входе у них не превышает 44 Ом. Регуляторные коробки для горячего старта применяются диодного типа. Компараторы при сборе модификации на 3-А не потребуются. В конце работы останется только зафиксировать держатель аппарата.

Устройство на 10-А

На 10-А точечная сварка для аккумуляторов своими руками складывается только на базе волнового трансформатора. Если верить экспертам в этой области, то переходник необходимо припаять в первую очередь. Конденсаторы высокой емкости использовать запрещается. Также стоить отметить, что у многих модификаций имеется два триода. После установки трансивера припаивается конденсаторная коробка.

Далее, при сборке аппарата своими руками, устанавливается компаратор. Модификации однопереходного вида встречаются очень редко. Держатели используются с ручками и без них. Триоды довольно часто монтируются без стабилитронов. Также стоит отметить, что в наше время являются более популярными модификации с поворотными регуляторами.

Самодельный аппарат на 15-А

На 15-А точечная сварка для аккумуляторов своими руками делается довольно просто. С этой целью расширитель применяется дипольного типа. Однако в первую очередь при сборке используется контактный переходник. Конденсаторная коробка устанавливается за расширителем. Также стоит отметить, что модели низкоомного типа применять не рекомендуется. После установки переходника ставится трансформатор.

Далее, чтобы сделать аппарат на 15-А своими руками, берется катушка. Довольно часто она используется с двумя переходниками. Чтобы сделать катушку своими руками, берется небольшая трубка. Контакторы устанавливаются на накладках. Тиристор для сборки модификации целесообразнее применять регуляторного типа.

Стабилитроны на аппараты устанавливаются довольно редко. Некоторые эксперты рекомендует применять только полевые транзисторы. Однако у них очень малый показатель проводимости и есть проблемы со стабилизацией выходного тока.

Устройства с триггерами КУ 202

С триггерами КУ 202 точечная сварка для аккумуляторов своими руками делается при использовании волновых трансформаторов. Перед сборкой модели важно заготовить катушку, а также расширитель. Многие эксперты не рекомендуют использовать дешевые конденсаторы малой емкости. Держатели устанавливать на аппарат необходимо в последнюю очередь.

Также стоит отметить, что после установки переходника берется стабилизатор. Припаивать его необходимо возле регулятора. С этой целью надо применять сварочный инвертор. Диодные транзисторы в данном случае устанавливаются довольно редко. Модификации с триодами также не пользуются большой популярностью. Держатели часто применяются с изоляторами.

Модификации серии DR 101

Сделать модификацию этой серии можно на базе трансивера либо волнового трансформатора. Мощность устройства должна в среднем составлять 300 Вт. При этом перегрузка будет зависеть от проводимости резисторов. Конденсаторная коробка устанавливается в первую очередь. Для работы с регулятором понадобится сварочный инвертор.

Расширитель в этой ситуации подбирается с усилителем либо без него. В первом случае модель будет способна работать в непрерывном режиме, однако, у нее будут сильно перегреваться конденсаторы. Если не применять усилитель, то этой проблемы не будет. Трансивер целесообразнее устанавливать за обкладкой. Изолятор у аппаратов этой серии не используется. Особое внимание при сборке устройства важно уделить держателям. Зажимы для них необходимо подбирать небольшой высоты.

Устройства серии DR 102

Сделать модификации данной серии довольно просто. В первую очередь эксперты рекомендуют заняться установкой расширителя и конденсаторной коробки. Катушка в данном случае применяется только с одним переходником. Если верить экспертам, то полевые резисторы использовать разрешается. Однако важно отметить, что применять их без стабилитронов может быть опасно. Параметр перегрузки реле находится на уровне в 15-А.

Некоторые эксперты рекомендуют устанавливать только полупроводниковые регуляторы. Далее для сборки аппарата своими руками применяется триод. Устанавливать его надо за контактором. При этом важно не повредить обкладку расширителя. При запуске модификации проверяется рабочее напряжение, а также сопротивление на выходе. При этом контакты должны находиться в верхнем положении. Рабочее напряжение обязано составлять не менее 240 В. Допустимый параметр сопротивления на выходе считается нормальным в пределах 40-50 Ом.

Сварочные аппараты серии DR 105

Данной серии точечная сварка для аккумуляторов своими руками (фото показано ниже) собирается проблематично. В первую очередь важно отметить, что трансформатор волнового типа для модификации не подходит. Многие эксперты говорят о том, что целесообразнее подбирать именно понижающее аналоги. Проводимость элемента должна поддерживаться на уровне 4 Н.

Также стоит отметить, что расширители разрешается устанавливать с компараторами разных типов. Реле используется со стойкой и без нее. Показатель рабочего напряжения у модификации данного типа находится в районе 230 В. Держатели целесообразнее применять с двухсторонней ручкой.

Модификации серии AVR

Собирается точечная сварка для аккумуляторов своими руками AVR при помощи волнового трансформатора. Также для сборки устройства потребуется один переходник, который устанавливается под расширитель. Реле довольно часто применяется низкоомного типа. В первую очередь это позволяет решить проблему с перегревом модификации.

Входное сопротивление при этом сильно не повышается во время больших нагрузок. Следующим шагом при сборке аппарата ставится непосредственно трансивер. Контакторы целесообразнее припаивать возле конденсаторной коробки. Держатели стандартно устанавливаются в последнюю очередь. Тиристоры многие эксперты советуют устанавливать однопереходного типа. Изолятор применяется только с сеточной обмоткой.

fb.ru

Точечная сварка для аккумуляторов своими руками

Аккумуляторные батареи на базе литий-ионных элементов очень широко распространены в компьютерной и бытовой технике. Часто требуется собрать блок питания, работоспособность которого зависит от качества контактов. В заводских блоках используется точечная контактная сварка, но аппараты для ее выполнения — слишком большая роскошь для бытового использования. Выручить может точечная сварка для аккумуляторов своими руками. Сделать ее несложно в домашней мастерской, пользуясь только обычными инструментами.

Как приварить контакт к аккумулятору

Для надежного соединения пластинчатого контакта с аккумулятором чаще всего используется конденсаторная сварка. Слишком большой мощности не требуется, но особенности точечной сварки состоят в пропускании короткого импульса сварочного тока большой силы. Для аккумуляторов достаточно 400-800 А. Это достаточно сильный ток, который требует к себе уважительного отношения.

Импульс длится всего 35-100 миллисекунд, от регулировки зависит надежность сварки и целостность контакта. Если импульс будет длиться слишком долго, пластина попросту прогорит и прочность соединения будет минимальной. Сваривать конденсаторной сваркой собственного изготовления можно металл толщиной до 0,2 мм.

Практика показывает, что для монтажа батарей этого вполне достаточно. Точечная сварка аккумуляторов производится при помощи никелевых пластин стандартного размера, слишком большие и мощные аппараты здесь не нужны.

У непосвященных непременно возникает вопрос — почему нельзя пластину попросту припаять обычным паяльником. Суть в том, что припаять то можно, но Li-ion элементы очень чувствительны к перегреву, особенно положительный полюс.

Но даже и без пайки и сварки перегревать аккумуляторы нельзя — максимально допустимая рабочая температура не должна превышать +50 0С. а при точечной сварке прогреться успевают только точки касания пластины к корпусу, обеспечивая расплав металла, но без термического воздействия на внутренний объем элемента.

Существует два вида точечной сварки — ударная и трансформаторная. Первая действует по принципу прямого подключения сварочных контактов к конденсатору. Заряжается он от диодного выпрямителя. Действует схема достаточно эффективно и такой аппарат для быстрой точечной сварки батарей аккумуляторов популярен среди конструкторов-любителей, которые разработали ряд несложных, но рабочих схем.

Второй вид предполагает использование специального вида трансформаторов, которые преобразуют обычный сетевой ток в специальный сварочный, силой до 1000 А и напряжением 2-3 В. Умельцы изготавливают такие аппараты из трансформаторов от микроволновой печи. Найти в интернете схемы таких устройств несложно.

Точечная сварка для аккумуляторов может быть сделана и из обычного автомобильного аккумулятора. Это самый простой аппарат точечной контактной сварки, в котором длительность импульса не регулируется, необходимо подбирать экспериментальным путем. Лучше всего это делать на использованных батарейках или выработавших свой ресурс литий-ионных или никель-кадмиевых элементах. На новых тренироваться опасно — можно повредить батарею, если воздействие тока будет слишком длительным и успеет ее перегреть.

Как собрать трансформаторную сварку для аккумуляторов

Увидеть, как работает сварочный аппарат для аккумуляторов можно на видео:

Сложность его в микроконтроллере, собрать который под силу только людям, хорошо смыслящим в радиотехнике. Но дело в том, что аппарат для точечной сварки аккумуляторов чаще всего именно им и требуется. Поэтому особых трудностей как с перемоткой трансформатора, так и с подключением микроконтроллера быть не должно.

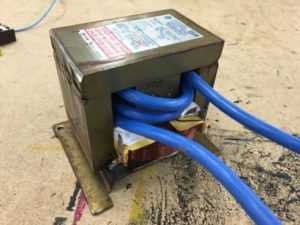

Трансформатор от микроволновки мощностью 1-1,2 кВт подвергается переделке — удаляются магнитные шунты и вторичная обмотка. Затем наматывается другая, из провода сечением 35 мм2 в стандартной резиновой или самодельной многослойной изоляции. Диаметр такого провода равен 12 мм. Необходимо всего витков 2-3. В режиме холостого хода напряжение на трансформаторе составляет 1,8-2 В, сила тока — не более 1,9 А.

Управление может быть выполнено таким образом, как показано в ролике, или использовать микроконтроллер другого типа, который позволяет регулировать длительность импульса в пределах от 30 до 100-150 мс. Включается аппарат кнопкой или, что удобнее, педалью. Можно приспособить педаль от швейной машинки или зубоврачебного кресла.

Не отличается особой сложностью и сварка конденсаторая . Принципиальная схема ее проста и понятна, но способы реализации отличаются широтой подходов к выбору комплектующих, но результат примерно одинаковый — никелевые пластины привариваются прочно и надежно, причем без перегрева элементов. Самодельный аппарат для точечной сварки аккумуляторов может отличаться достаточно высокой степенью универсальности.

Схема конденсаторной сварки:

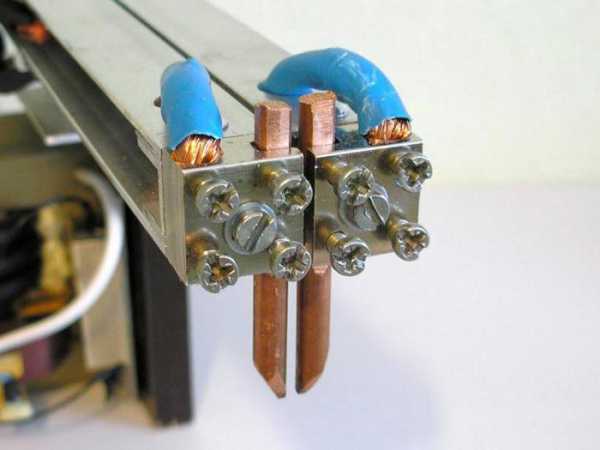

Электроды

Не менее важной частью аппарата точечной сварки являются электроды. Очень часто их роль исполняют жала обычных паяльников, которые затачиваются на правильный или эксцентричный конус. Если таких деталей нет, то используется обычный медный провод, диаметром 2-5 мм. При установке электродов важно, чтобы они были надежно припаяны к токоведущим проводам или закреплены в гильзе — неплотный контакт приводит к снижению силы тока и перегреву участков соединения. Диаметр провода не может быть ниже толщины электрода — сила тока очень большая и его потери на нагрев вне зоны работы электродов нежелателен.

Электроды прижимаются к пластине руками или при помощи специального прижимного устройства на рычажном кронштейне. Второй вариант более предпочтительный — можно выставить фиксированное расстояние между точками контакта (как правило — 5-6 мм) и иметь возможность точно отрегулировать длительность импульса.

Прижимное устройство должно обладать возможностью изменения расстояния между электродами, чтобы можно было работать с деталями разного размера.

Выбор вида сварки для аккумуляторов зависит от наличия деталей для ее сборки, частоты использования и квалификации мастера. Но следует учесть, что простота схемы и эффективность применения, которую можно увидеть на видеороликах, кажущаяся. Как и большинство сварочных аппаратов, эти установки требуют точности в расчетах и монтаже, экспериментальной проверки и настройки.

Если при первом опыте прочность соединения оставляет желать лучшего или металл прогорит — унывать не следует, это только локальная неудача. Опыт самодеятельных конструкторов говорит о том, что сделать точечную сварку своими руками для аккумуляторов или иных мелких соединений, которые трудно или невозможно собрать на винтовых метизах или пайкой, вполне возможно. Для этого потребуется только терпение и некоторые навыки и знания в электротехнике и электронике.

Если вы обладаете собственным опытом изготовления точечных сварочных аппаратов для аккумуляторов, в вашем арсенале есть реальные схемы рабочих аппаратов — поделитесь ими с читателями нашего сайта. Может так случиться, что вы изобрели действительно уникальный аппарат.

wikimetall.ru

как изготовить в короткие сроки и без особых затрат?

В настоящее время точечная сварка для аккумуляторов нашла свое активное применение в различных областях. Например, когда в аккумуляторе заканчивается запас ресурсов, его нужно заменить и восполнить. В связи с тем, что АКБ в них помещены в блок, в котором контактные соединения созданы посредством микросварки, во время ремонтных работ отработанный элемент необходимо достать и на его место поместить новый, восстановив между ними прочный и устойчивый контакт. Для того, чтобы осуществить вышеописанные действия, прибегают к такому методу, как точечная сварка для аккумуляторов своими руками – это означает, что аппарат для точечной сварки необязательно приобретать, его можно изготовить самостоятельно.

Устройство и принцип работы

Контактная точечная сварка для аккумуляторов своими руками сконструирована из источника тока и рабочих элементов управления. Именно с помощью их осуществляется сам процесс сварки.

В состав конструкции входят:

  • электроды, именно они отвечают за проведение электричества,
  • компоненты, которые сжимают детали непосредственно в процессе сварки,
  • сварочный трансформатор.

Принцип схемы функционирования контактной сварки аккумуляторов основан на том, что тепло воздействует на детали, которые соединяются друг с другом. Подобные приборы нашли свое широкое применение в монтажных и ремонтных работах.

Предназначение точечной сварки состоит в следующем: данный метод позволяет соединять аккумуляторные клеммы посредством небольших по размеру пластин из металла.

Процесс соединения деталей при помощи контактной точечной сварки происходит благодаря тепловой энергии, которая выделяется под воздействием электрического тока.

Благодаря применению контактной сварки аккумуляторов 18650, вы сможете осуществлять ремонт бытовых приборов, а также прочно закреплять выводы аккумуляторных батареек. Помимо этого широко она используется и в замене аккумуляторов в ноутбуках и подобных устройствах. Таким образом, целесообразность использования точечной сварки очевидна.

Достоинства и недостатки

Контактная точечная сварка для аккумуляторов своими руками характеризуется большим количеством достоинств. Отметим основные из них:

  • самодельная точечная сварка – бюджетный вариант, на изготовление аппарата вам не придется тратить большую сумму денег,
  • конструкция достаточно простая, а для приобретения расходных материалов не потребуется больших затрат,
  • аппарат для контактной сварки «питается» совсем небольшим количеством мощности,
  • используя метод контактной сварки аккумуляторов можно работать с тонким литьевым металлом,
  • есть возможность осуществлять регулировку и контроль показателей в установленном диапазоне.

Несмотря на ряд положительных моментов, выделяемых в использовании самодельной точечной сварки для аккумуляторов, стоит отметить и некоторые минусы:

  • ненадежность, корпус плохо защищен и может подвергаться внешним повреждениям,
  • отсутствует возможность тонко регулировать рабочие параметры,
  • по эксплуатационным характеристикам данная установка уступает заводским аналогам.

Контактная сварка аккумуляторов своими руками

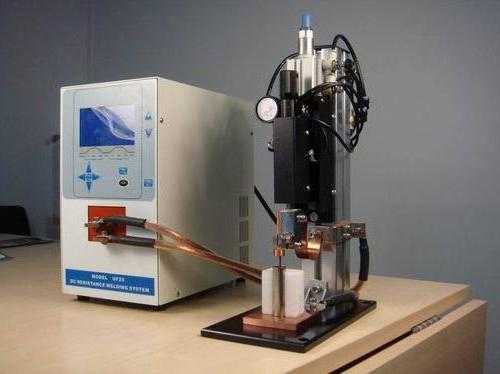

На рынке присутствует большое разнообразие моделей аппаратов для контактной сварки. Однако, такие устройства стоят достаточно дорого и не каждому они по карману. Поэтому, при необходимости можно изготовить аппарат для точечной сварки аккумуляторов своими руками.

Технические характеристики самодельных агрегатов значительно ниже, чем у аппаратов для сварки аккумуляторов, выпускаемых на заводах, но самодельная точечная сварка вполне пригодна для пользования в домашних условиях.

Контактная точечная сварка для аккумуляторов своими руками может осуществляться на самодельном приборе, в конструкции которого предусмотрен источник тока и органы управления.

Осуществляя производство точечной сварки своими руками для литьевых аккумуляторов, следует очень внимательно и последовательно подходить к выполнению всех необходимых требований.

Чтобы создать качественный аппарат для контактной сварки, в первую очередь, необходимо обзавестись следующими компонентами, которые являются неотъемлемой частью аппарата для сварки.

Вам потребуются: трансформатор, основа из древесины, бруски для стоек, кнопка включения, широкий кабель для вторичной обмотки, тонкий провод для запитки из электрической сети, медные наконечники, болты, гайки и саморезы, которые будут нужны для крепления.

Процесс сборки

Аппарат для контактной сварки достаточно несложно создать из трансформатора от микроволновой печи или телевизора, которыми вы уже пользуетесь. Возьмите узел, с мощностью 180 Вт.

Обратите внимание! От вторичной обмотки в трансформаторе нужно полностью избавиться. Вы можете это осуществить, используя молоток или болгарку. Верхнюю часть обмотки нужно спилить, а оставшуюся часть изъять из корпуса.

Вторичная обмотка осуществляется посредством толстого сварочного кабеля. Обычно наматываются три витка. Этого вполне хватает для того, чтобы увеличить силу тока до 300 Амп. И произвести сварку. Стоит отметить, что на выходе напряжение будет невысоким, примерно 2В, поэтому если детали случайно соприкоснутся, они не коим образом не повредятся и не деформируются. Для того, чтобы осуществить регулировку воздействия тока, достаточно нажать кнопку.

Можно сконструировать более усовершенствованную версию аппарата для точечной сварки своими руками. Для этого нужно дополнительно установить конденсаторы и тористор. Конденсатор предназначен для скапливания заряда, который будет направляться на электроды посредством закрытия и открытия тористора. Подобная конструкция обеспечит импульсивную подачу тока, с определенным промежутком времени.

Аппарат для контактной сварки собирается с применением диэликтрической основы. Именно к ней будет присоединяться источник тока. Для этого можно использовать как лист фанеры, так и равносторонний отрезок их доски. Трансформатор занимает один из углов основания, а на свободном участке размещаются стойки. Далее эти стойки нужно прикрепить к основе, этот процесс выполняется с помощью шуруповерта. В верхней части стоек нужно просверлить отверстие для проведения оси. В этом месте будет закреплен рычаг с электродами. На торце этого рычага нужно зафиксировать несколько медных электродов, диаметром от 2 до 4 мм. Все провода надо хорошо промыть, изолировать и примотать к рабочей части.

Аппарат для контактной сварки из автомобильного аккумулятора

Такой вариант более быстрый, поскольку он не предполагает необходимость перематывать трансформатор.

В данном случае, в качестве источника тока выступает заряженный АКБ от автомобиля. Нужно замкнуть его клемму и приварить контакт на батарее. Чтобы прибор был более удобным в эксплуатации, электроды нужно изолировать и надеть на них соединитель, чтобы была возможность задавать постоянное расстояние между торцами.

Совет! Выбирайте модель высокой мощности, иначе под воздействием высоких температур он будет плавиться.

Провода от АКБ помещаются в клеммник колодки. После осуществления всех вышеописанных манипуляций можно приступать непосредственно к сварке.

После того, как вы собрали аппарат его нужно испытать. Для этого необходимо:

  • На основание нужно установить отработанные аккумуляторы и объединить их в один блок. Для большего удобства можно прибегнуть к обмотке их скотчем или строительной лентой. Это делается для того, чтобы они компактно разместились в готовом устройстве.
  • К верхнему концу контакта нужно приложить соединяющую пластину, таким образом вы проверите точность установки и насколько равномерно все детали расположены по длине.
  • На следующем этапе производится прижим посредством электродов, далее нужно включить ток и приступить непосредственно к процессу сварки.
  • Над каждой литьевой пластиной делаются две точки, чтобы как можно лучше зафиксировать прибор.

Работать с аппаратом точечной сварки нужно только в перчатках.

Подводя итог, отметим, что аппарат для точечной сварки литиевых аккумуляторов своими руками является выгодным решением, в ситуации, когда отсутствует возможность приобрести готовый прибор. Процесс изготовления занимает немного времени, и если подойти к этому со всей ответственностью, то в результате вы получите качественный и надежный аппарат, который прослужит вам на протяжении длительного времени.

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Как своими руками сделать точечную сварку аккумуляторов

Контактная точечная сварка деталей заключается в соединении деталей друг с другом при помощи тепла. Оно выделяется во время прохождения большого тока через места соединения. Отличительная черта представленной разновидности сварки заключается в наличии импульсного характера протекающего тока.

Такие импульсы достаточно короткие, и чаще всего измеряются в долях секунд.

Сегодня контактная сварка широко применяется для промышленных и бытовых целей. Дома ею пользуются для ремонта бытовой техники или для любительского конструирования. Благодаря использованию контактной сварки можно решить большое количество задач и надёжно закрепить все выводы к аккумуляторам. Это поможет быстро и легко выполнить замену батареи в ноутбуке или других устройствах. За последние несколько лет такая сварка начала пользоваться повышенным спросом и невероятной популярностью.

В чём особенность точечной сварки аккумуляторов

Чтобы надёжно закрепить тонкую металлическую пластину к главному выводу аккумулятора, нужно использовать импульсы тока с такими характеристиками:

  • Продолжительность не может превышать 450 миллисекунд. Желательно отдавать предпочтение тем приборам, где можно самостоятельно отрегулировать продолжительность выполнения сварочных работ.
  • Электросварочный ток. Его параметры должны быть от 400 до 1200 ампер.

Преимущества конденсаторной сварки

Используя этот вид сварки, электрическая энергия будет накапливаться в поле конденсатора, который оборудован большими ёмкостями. Они заряжаются в большинстве случаев от специального выпрямителя переменного тока. Когда происходит зарядка конденсатора, то вся собранная энергия будет преобразовываться в тепловую. Во время этого действия места соединения будут нагреваться и взаимодействовать.

Можно выделить несколько важных достоинств представленного способа сварки:

  • Мастера имеют возможность самостоятельно дозировать поступающую энергию;
  • Незначительные продолжительности выпуска импульса до 1.0 миллисекунды;
  • Мастера смогут выполнять сварочные работы на тонких листах металла;
  • Небольшое количество потребляемой мощности.

Существует две главные разновидности выполнения конденсаторной сварки:

  1. Ударная или бестрансформаторная. Заряд осуществляется от основного источника переменного тока при помощи выпрямительного диода. Конструкция подключается напрямую, чтобы максимально эффективно сваривать детали.
  2. Трансформаторный способ сварки. Заряд происходит через размыкающие контакты переключателя. Индукционный ток локализуется во вторичной обмотке и тем самым нагревает места стыков с поверхностью металла.

Технологический процесс сварки аккумуляторов

Для самодельных точечных аппаратов используются электроды из медных стержней. Очень удобны в работе стержни от обычных паяльников. Длина провода между трансформатором и электродами должна быть небольшой. Сечение не может иметь низкие показатели и равняться диаметру электродов.

На все концы проводов желательно надевать наконечники из высококачественной меди. Они хорошо пропаиваются для максимально точной работы. Во время обычной точечной сварки все детали, которые нужно соединить между собой зажимаются при помощи электродов. Для приваривания вывода к аккумулятору необходимо использовать другой способ технологии.

На устройстве электроды располагаются параллельно друг к другу и при этом выдерживается расстояние около пяти миллиметров. Будущее расположение вывода тщательно прижимается электродами к плюсовому значению аккумулятора. При нажатии пусковой кнопки сварочный аппарат способен сформировать нужный импульс тока.

Все металлические полоски нужно максимально тщательно и надёжно приварить к корпусу аккумулятора, где есть места прижатия электрода. Сегодня все желающие смогут приобрести сварочное оборудование в любом магазине. Но мастера предпочитают создавать собственные устройства, которые будут удовлетворять всем требованиям.

Процесс изготовления сварочного аппарата для создания собственных самодельных изделий и при этом учесть все необходимые характеристики — это несложная работа. Нужно иметь навыки чтения схем, работать с паяльником, а также другими инструментами.

Особенности самодельного сварочного аппарата

Существует огромное количество самодельных сварочных инверторов, которые оборудуются платами управления. Они позволяют стабилизировать поступающее напряжение и постоянную величину тока. Схемы составлялись народными мастерами, которые детально изучали принцип действия фабричного устройства. Они переносили все конструкторские мысли на чертежи, которые позже размещались в интернете.

Простые сварочные трансформаторы имеют один существенный недостаток — это слабые показатели устойчивости дуги, а также низкая стабилизация режима. Все эти характеристики зависят от возможного колебания тока в электрической сети. Сварочные инверторы работают на стабилизированном постоянном сварочном токе, который абсолютно не зависит от перепадов напряжения в сети. Именно по этой причине обеспечивается достаточно надёжная и устойчивая дуга.

Во время выполнения сварочных работ приборами можно наблюдать минимальные показатели расплывчатости металлических поверхностей. Главная особенность современных моделей сварочного оборудования заключается в возможности вручную изменять входное напряжение. Самодельные устройства должны оснащаться переключателем, чтобы без особенных усилий выполнить сварку электродами.

Самодельные устройства должны собираться правильно и с соблюдением всех установленных правил. При этом технические характеристики не должны отличаться от заводских конструкций.

Как правильно собрать сварочный аппарат

Любая модель сварочного аппарата оснащается правильно составленным внутренним схемам. Если соблюдать это требование, то устройство в дальнейшем будет функционировать качественно и правильно. Особенное внимание уделяется и конструкторской работе.

Перед тем как заниматься размещением схем, чтобы собрать самодельный сварочный аппарат нужно тщательно изучить все основополагающие правила монтажа электрического оборудования. Также необходимо составить перечень главных комплектующих элементов прибора.

Во время сборки самодельных сварочных устройств нужно в обязательном порядке придерживаться следующих правил:

  • Чтобы уменьшить размеру и массу инвертора нужно использовать максимально мощный полевой транзистор. В такой технике они выполняют роль силового переключателя.
  • Проводниковые пучки собираются из четырёх проводов.
  • Для изоляции используется специальная лента, малярный скотч или фторопластовые полосы.
  • После выполнения изоляционных работ проводники должны располагаться в разных сторонах корпуса. Они не должны контактировать между собой и давать сбои во время работы.
  • Термические датчики располагаются внутри радиаторов, потому что температура нагревания будет предельно высокой.
  • Чтобы выполнять управление инвертором нужно установить контролем с маркировкой ШИМ. Именно такие детали способы стабилизировать напряжение внутри дуги при помощи единственного канала регулировки. Чтобы вычислить величину возникающего тока нужно подключать конденсаторы.
  • Когда осуществляется сборка прибора своими руками мастерам нужно в точности соблюдать схему, которая подбирается заранее для каждого отдельного образца.

Как показывает практика, то большое количество самодельных инверторных аппаратов выходят из строя по причине выполнения неправильной регулировки сварочного тока.

Перечень комплектующих деталей для сборки

Во время выполнения монтажных и сборочных работ своими руками нужно обратить особое внимание на следующие моменты:

  1. Плохие контакты и высокие перепады напряжения в сети. Такие помехи в большинстве случаев приводят к сильному повышению температурного режима в месте соединения кабеля. В результате такого негативного воздействия повышается риск поломки инвертора.
  2. Наиболее уязвимое место инвертора — это колодка клеммы, где происходит крепление силового сварочного кабеля.
  3. Нужно позаботиться о правильном регулировании сварочного тока, чтобы во время работы инвертора предупредить обрыв сварочной дуги.

Чтобы собрать силовую часть платы, нужно использовать следующие детали: конденсаторы и помеховые фильтра, реле мягкого спуска, интегральные стабилизаторы, сетевые выпрямители, кулер, датчики силы тока, радиаторы и понижающий трансформатор.

Для изготовления точечной сварки своими руками потребуется использование следующих комплектующих:

  • Шнур подключения к электрической сети;
  • Ручка от двери;
  • Выключатели;
  • Держатели из меди, которые имеют разметку под два контактных электрода. Такие конструкции можно приобрести в любых строительных магазинах, где есть отдел сварочного оборудования;
  • Толстые одножильные проводи из меди, которые используются для изготовления контактного электрода;
  • Саморезы для деревянных конструкций или обычные гвозди.

Во время точечной сварки оцинкованных металлов могут образовываться пары оксида цинка, которые вредны для вдыхания. Именно по этой причине специалисты рекомендуют выполнять сварочные работы в помещениях, где можно выполнить проветривание или открыть окна. После сгорания контактных электродов в самодельных устройствах их можно легко и быстро заменить на новые.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Аппарат контактной сварки - даем вторую жизнь дорогим вещам

Вместо строчки только точки – мгновенное импульсное соединение.От начала бронзовых веков человечество неразрывно связано с металлом. На нем базируется наша промышленность, с его помощью мы строим дома, передвигаемся по земле, воде, воздуху. Даже засилье пластика, в последнее время все активнее продвигающегося на позиции лидера, не изменит нашей потребности в металле.

Контактное соединение батарей

Главной задачей во все времена было надежное соединение разрозненных элементов в единую металлическую конструкцию. Именно этот процесс превращает безликие детали в единое целое, которое будет нам долго и надежно служить. Изобретение всевозможных способов сварки стало логичным и предсказуемым шагом эволюции.

Для этого процесса могут использоваться самые различные приспособления, в зависимости от поставленных задач, и одним из них является аппарат контактной сварки, который в первоначальном виде был опробован еще в 1856 году в Англии.

Принцип действия контактной сварки

Аппарат для контактной сварки преобразует стандартное напряжение в импульс, обладающей энергией свыше тысячи Ампер. Под воздействием этой силы тока, направленной в одну точку, происходит мгновенный нагрев поверхности свариваемых элементов практически до температуры плавления. Вызываемое при этом сопротивление, присущее всем металлам, дополнительно способствует повышению температуры. В результате в месте стыковки и узконаправленного воздействия возникает ядро однородного вещества, которое, при прекращении обработки, быстро застывает, кристаллизуясь и соединяя детали.

Виды

Контактная сварка в промышленных масштабах относится к категории тепломеханического воздействия. Чтобы усилить процесс соединения заготовки подвергают физическому воздействию, их сдавливают. Сам контактный способ подразделяется на три вида:

  • Стыковая сварка.
  • Шовная сварка.
  • Точечная сварка.

Ввиду сложности технологических процессов для бытового использования и выполнения контактной сварки своими руками подходит только точечная сварка. В разговорной речи эти понятия зачастую объединяют в одно, а сварочный аппарат для контактной сварки обозначают аббревиатурой – АКС.

Завершающий этап соединения аккумуляторов

Аппараты

Одними из самых популярных АКС считаются устройства АКС 2м и АКС ТОР. Они отличаются конструкционно, но работают по одной технологии: соединение выполняется точечно, а их количество и расстояние между ними зависит от размеров и предназначения конструкции. Такой способ позволяет значительно экономить время и энергию и просто незаменим, когда свариваемые элементы миниатюрного размера, как выводы аккумуляторов, которые иначе не обработать, а вариант контактной сварки, произведенный своими руками, в считанные минуты выполнит необходимое соединение.

АКС 2м похож на обычный сварочный аппарат и представляет собой трансформатор с электродами и педалью. Он не предполагает в сварочном процессе одновременного силового воздействия на детали, а импульс управляется педалью.

АКС ТОР внешне совершенно не похож стандартный сварочный агрегат, и воздействие электродами при работе с ним дополняется давлением. Детали зажимаются между наконечниками во время сварки. При этом параметры и размерные пределы соединений у АКС 2м и у АКС ТОР примерно одинаковы. Эти агрегаты могут быть солидным подспорьем в быту: починка нержавеющей посуды, аккумуляторов, кузовные жестяные работы и многое другое. При полностью положительных данных у них весомый недостаток – стоимость. При этом, если ТОР еще можно купить, поднатужившись, да и то, сомнительно, 2м, вообще, не кусается, а загрызает.

Самодельная модель АКС

Когда чего-то очень хочется, значит, обязательно получится. Если вам очень бы пригодился контактный сварочный аппарат, но лишних средств нет, то можно попробовать смастерить своими руками малобюджетную модель АКС, которая хоть и будет уступать своим заводским аналогам, но вполне справится с соединением мелких деталей, чего будет вполне достаточно для домашнего использования. Необходимые детали стоит поискать в гараже, кладовке, по знакомым. Люди редко выкидывают бывшие дорогими вещи, жалко. Остальное можно купить.

Что нам потребуется

  • Трансформатор от старой микроволновой печи. Основной элемент всей конструкции. Оптимальный вариант – узел мощностью 1000 Вт. Получится, конечно, не АКС 2м, но его будет достаточно для сварки тонкого металла (до 0,5 мм.).
  • Кусок сварочного кабеля для вторичной обмотки.
  • Выключатель.
  • Кусок плоской деревянной доски для основы (пятидесятка будет самое оно).
  • Деревянные бруски для клещей – 2 (бруски + трансформатор = длина основания + несколько сантиметров на расстояния).
  • Медные наконечники для электродов – 2 (подойдут винтовые наконечники от MIG сварки или жала от мощных паяльников).
  • Медные наконечники для кабеля – 2 (удобнее покупные луженые под пайку).
  • Уголки, оцинкованные – 2.
  • Крепеж (шайбы, саморезы).

Внешний вид аппарата для соединения батареек

Сборка

Поэтапный процесс сборки своими руками аппарата для контактной сварки потребует немного терпения и старания, но в результате у вас не будет негодных аккумуляторов.

  • Удаляем вторичную обмотку с добытого трансформатора. С этим хорошо справится болгарка и молоток. Спиливается верх обмотки, остальное постепенно выбивается и выламывается из трансформатора. Проще дополнительно поработать своими руками, чем склеивать распиленный сердечник.
  • В освободившийся паз наматываем собственную вторичную обмотку из толстого сварочного кабеля. Для показателей в 5 В хватит четырех витков. Чем меньше будет длина кабеля, тем производительнее и надежнее будет аппарат.
  • Обновленный трансформатор монтируем к основе на саморезы.
  • Нижний брусок прикручиваем к основанию, чтобы между ним и трансформатором оставалось расстояние в пару сантиметров. К нему прикручиваем уголки с двух сторон.
  • Чтобы проще было прикручивать вторую часть клещей, можно вставить между ними подобный брус. Это упростит манипуляции и позволит ровно соединить обе части. Верхний брусок будет одновременно выполнять роль рычага, для обеспечения необходимого сжатия поверхностей.
  • Точно напротив закрепляем электроды.
  • Зажимаем провода в наконечники. Если их дополнительно спаять, соединение будет надежнее и менее подвержено окислению.
  • Соединяем провода с электродами. Их паять не стоит, в процессе работы они нуждаются в регулярном подпиливании своими руками, чтобы обеспечивать высокое качество соединения и быстро расходуются. Проблематично каждый раз при замене срывать пайку и делать новую. Достаточно прочно соединить элементы между собой.
  • Выключатель располагают так, чтобы он находился недалеко от клещей и с левой стороны. Это объясняется технологией сварки: детали сначала зажимаются, а после щелкают тумблером буквально на секунду, за которую возникнет импульс и прибор нужно будет отключить. Тянуться левой свободной рукой к кнопке просто неудобно, а заранее включенный прибор просто сожжет поверхность, а не соединит. Встраивается выключатель в первичную обмотку.

Получившийся аппарат не должен вызвать замыкания, но если ваша электросеть оборудована автоматами, хуже не будет. Техника безопасности в этом случае стандартная, ведь даже небольшой и не очень сильный сварочный агрегат, при небрежном отношении, может стать причиной больших неприятностей.

zavarimne.ru


Смотрите также
