Блок питания: что можно сделать из энергосберегающей лампы? Питания из энергосберегающих ламп для шуруповерта

Как сделать блок питания из энергосберегающих ламп

Энергосберегающие лампы широко применяются в быту и на производстве, со временем они приходят в негодность, а между тем многие из них после несложного ремонта можно восстановить. Если вышел из строя сам светильник, то из электронной «начинки» можно сделать довольно мощный блок питания на любое нужное напряжение.

Как выглядит блок питания из энергосберегающей лампы

В быту часто требуется компактный, но в то же время мощный низковольтный блок питания, сделать такой можно, используя вышедшую из строя энергосберегающую лампу. В лампах чаще всего выходят из строя светильники, а блок питания остается в рабочем состоянии.

Для того чтобы сделать блок питания, необходимо разобраться в принципе работы электроники, содержащейся в энергосберегающей лампе.

Достоинства импульсных блоков питания

В последние годы наметилась явная тенденция к уходу от классических трансформаторных блоков питания к импульсным. Это связано, в первую очередь, с большими недостатками трансформаторных блоков питания, таких как большая масса, малая перегрузочная способность, малый КПД.

Устранение этих недостатков в импульсных блоках питания, а также развитие элементной базы позволило широко использовать эти узлы питания для устройств с мощностью от единиц ватт до многих киловатт.

Схема блока питания

Принцип работы импульсного блока питания в энергосберегающей лампе точно такой же, как в любом другом устройстве, например, в компьютере или телевизоре.

В общих чертах работу импульсного блока питания можно описать следующим образом:

• Переменный сетевой ток преобразуется в постоянный без изменения его напряжения, т.е. 220 В.
• Широтно-импульсный преобразователь на транзисторах превращает постоянное напряжение в прямоугольные импульсы, с частотой от 20 до 40 кГц (в зависимости от модели лампы).
• Это напряжение через дроссель подается на светильник.

Рассмотрим схему и порядок работы импульсного блока питания лампы (рисунок ниже) более подробно.

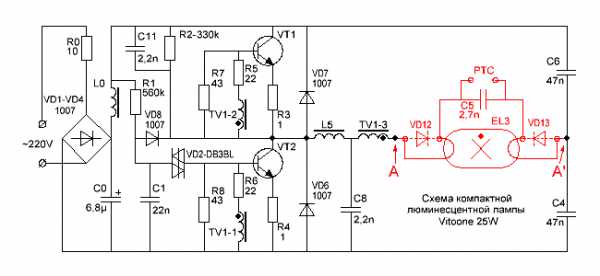

Схема электронного балласта энергосберегающей лампы

Сетевое напряжение поступает на мостовой выпрямитель(VD1-VD4) через ограничительный резистор R0 небольшого сопротивления, далее выпрямленное напряжение сглаживается на фильтрующем высоковольтном конденсаторе (С0), и через сглаживающий фильтр (L0) подается на транзисторный преобразователь.

Запуск транзисторного преобразователя происходит в тот момент, когда напряжение на конденсаторе С1 превысит порог открытия динистора VD2. Это запустит в работу генератор на транзисторах VT1 и VT2, благодаря чему возникает автогенерация на частоте около 20 кГц.

Другие элементы схемы, такие как R2, C8 и C11, играют вспомогательную роль, облегчая запуск генератора. Резисторы R7 и R8 увеличивают скорость закрытия транзисторов.

А резисторы R5 и R6 служат как ограничительные в цепях баз транзисторов, R3 и R4 предохраняют их от насыщения, а в случае пробоя играют роль предохранителей.

Диоды VD7, VD6 – защитные, хотя во многих транзисторах, предназначенных для работы в подобных устройствах, такие диоды встроены.

TV1 – трансформатор, с его обмоток TV1-1 и TV1-2, напряжение обратной связи с выхода генератора подается в базовые цепи транзисторов, создавая тем самым условия для работы генератора.

На рисунке выше красным цветом выделены детали, подлежащие удалению при переделке блока, точки А–А` нужно соединить перемычкой.

Переделка блока

Перед тем как приступить к переделке блока питания, следует определиться с тем, какую мощность тока необходимо иметь на выходе, от этого будет зависеть глубина модернизации. Так, если требуется мощность 20-30 Вт, то переделка будет минимальной и не потребует большого вмешательства в существующую схему. Если необходимо получить мощность 50 и более ватт, то модернизация потребуется более основательная.

Следует иметь в виду, что на выходе блока питания будет постоянное напряжение, а не переменное. Получить от такого блока питания переменное напряжение частотой 50 Гц невозможно.

Определяем мощность

Мощность можно вычислить по формуле:

P=I*U, где

Р – мощность, Вт;

I – сила тока, А;

U – напряжение, В.

Например, возьмем блок питания со следующими параметрами: напряжение – 12 В, сила тока – 2 А, тогда мощность будет:

Р=2*12=24 Вт

С учетом перегрузки можно принять 24-26 Вт, так что для изготовления такого блока потребуется минимальное вмешательство в схему энергосберегающей лампы мощностью 25 Вт.

Новые детали

Добавление новых деталей в схему

Добавляемые детали выделены красным цветом, это:

• диодный мост VD14-VD17;
• два конденсатора С9, С10;
• дополнительная обмотка, размещенная на балластном дросселе L5, количество витков подбирается опытным путем.

Добавляемая обмотка на дроссель играет еще одну немаловажную роль разделительного трансформатора, предохраняя от попадания сетевого напряжения на выход блока питания.

Чтобы определить необходимое количество витков в добавляемой обмотке, следует проделать следующие действия:

1. на дроссель наматывают временную обмотку, примерно 10 витков любого провода;
2. соединяют с нагрузочным сопротивлением, мощностью не менее 30 Вт и сопротивлением примерно 5-6 Ом;
3. включают в сеть, замеряют напряжение на нагрузочном сопротивлении;
4. полученное значение делят на количество витков, узнают, сколько вольт приходится на 1 виток;
5. вычисляют необходимое число витков для постоянной обмотки.

Более детальный расчет приведен ниже.

При испытательных включениях рекомендуется применять схему, которая предохранит от выхода из строя блока питания, ее схематичное изображение приведено на рисунке ниже.

Испытательное включение переделанного блока питания

После этого легко вычислить необходимое число витков. Для этого напряжение, которое планируется получить от этого блока, делят на напряжение одного витка, получается количество витков, к полученному результату добавляют про запас примерно 5-10%.

W=Uвых/Uвит, где

W – количество витков;

Uвых – требуемое выходное напряжение блока питания;

Uвит – напряжение на один виток.

Намотка дополнительной обмотки на штатный дроссель

Оригинальная обмотка дросселя находится под напряжением сети! При намотке поверх нее дополнительной обмотки необходимо предусмотреть межобмоточную изоляцию, особенно если наматывается провод типа ПЭЛ, в эмалевой изоляции. Для межобмоточной изоляции можно применить ленту из политетрафторэтилена для уплотнения резьбовых соединений, которой пользуются сантехники, ее толщина всего 0,2 мм.

Мощность в таком блоке ограничена габаритной мощностью используемого трансформатора и допустимым током транзисторов.

Блок питания повышенной мощности

Для этого потребуется более сложная модернизация:

• дополнительный трансформатор на ферритовом кольце;
• замена транзисторов;
• установка транзисторов на радиаторы;
• увеличение емкости некоторых конденсаторов.

В результате такой модернизации получают блок питания мощностью до 100 Вт, при выходном напряжении 12 В. Он способен обеспечить ток 8-9 ампер. Этого достаточно для питания, например, шуруповерта средней мощности.

Схема модернизированного блока питания приведена на рисунке ниже.

Блок питания мощностью 100 Вт

Как видно на схеме, резистор R0 заменен на более мощный (3-ваттный), его сопротивление уменьшено до 5 Ом. Его можно заменить на два 2-ваттных по 10 Ом, соединив их параллельно. Далее, С0 – его емкость увеличена до 100 мкф, с рабочим напряжением 350 В. Если нежелательно увеличивать габариты блока питания, то можно подыскать миниатюрный конденсатор такой емкости, в частности, его можно взять из фотоаппарата-мыльницы.

Для обеспечения надежной работы блока полезно несколько уменьшить номиналы резисторов R5 и R6, до 18–15 Ом, а также увеличить мощность резисторов R7, R8 и R3, R4. Если частота генерации окажется невысокой, то следует увеличить номиналы конденсаторов C­3 и C4 – 68n.

Импульсный трансформатор

Самым сложным может оказаться изготовление трансформатора. Для этой цели в импульсных блоках чаще всего используют ферритовые кольца соответствующих размеров и магнитной проницаемости.

Расчет таких трансформаторов довольно сложен, но в интернете есть много программ, с помощью которых это очень легко сделать, например, «Программа расчета импульсного трансформатора Lite-CalcIT».

Как выглядит импульсный трансформатор

Расчет, проведенный с помощью этой программы, дал следующие результаты:

Для сердечника используется ферритовое кольцо, его внешний диаметр – 40, внутренний – 22, а толщина – 20 мм. Первичная обмотка проводом ПЭЛ – 0,85 мм2 имеет 63 витка, а две вторичных тем же проводом – 12.

Вторичную обмотку необходимо наматывать сразу в два провода, при этом их желательно предварительно слегка скрутить между собой по всей длине, так как эти трансформаторы очень чувствительны к несимметричности обмоток. Если не соблюдать это условие, то диоды VD14 и VD15 будут нагреваться неравномерно, а это еще больше увеличит несимметричность что, в конце концов, выведет их из строя.

Зато такие трансформаторы легко прощают значительные ошибки при расчете количества витков, до 30%.

Транзисторы

Так как эта схема изначально рассчитывалась для работы с лампой мощностью 20 Вт, то установлены транзисторы 13003. На рисунке ниже позиция (1) – транзисторы средней мощности, их следует заменить на более мощные, например, 13007, как на позиции (2). Возможно, их придется установить на металлическую пластину (радиатор), площадью около 30 см2.

Замена транзисторов

Испытание

Пробное включение стоит проводить с соблюдением некоторых мер предосторожности, чтобы не вывести из строя блок питания:

1. Первое пробное включение производить через лампу накаливания 100 Вт, чтобы ограничить ток на блок питания.
2. К выходу обязательно подключить нагрузочный резистор 3-4 Ома, мощностью 50-60 Вт.
3. Если все прошло штатно, дать поработать 5-10 мин., отключить и проверить степень нагрева трансформатора, транзисторов и диодов выпрямителя.

Если в процессе замены деталей не были допущены ошибки, блок питания должен заработать без проблем.

Если пробное включение показало работоспособность блока, остается испытать его в режиме полной нагрузки. Для этого сопротивление нагрузочного резистора уменьшить до 1,2-2 Ом и включить его в сеть напрямую без лампочки на 1-2 минуты. После чего отключить и проверить температуру транзисторов: если она превышает 600С, то их придется установить на радиаторы.

В качестве радиатора можно использовать как заводской радиатор, что будет наиболее верным решением, так и алюминиевую пластину, толщиной не менее 4 мм и площадью 30 кв.см. Под транзисторы необходимо подложить слюдяную прокладку, крепить их к радиатору нужно с помощью винтов с изолирующими втулками и шайбами.

Блок из лампы. Видео

О том, как сделать импульсный блок питания из эконом лампы, видео ниже.

Импульсный блок питания из балласта энергосберегающей лампы можно сделать своими руками, имея минимальные навыки работы с паяльником.

Оцените статью:

elquanta.ru

Как сделать самостоятельно блок питания из энергосберегающих ламп

Люминесцентная лампа является довольно сложным механизмом. В конструкции энергосберегающих ламп находится множество разных мелких составляющих, которые в совокупности и обеспечивают то освещение, которое выдаёт такое устройство. Основой всей конструкции энергосберегающих устройств является стеклянная трубка, которая наполнена парами ртути и инертным газом.

Импульсный блок и его назначение

С обоих концов этой трубки установлены электроды, катод и анод. После подачи на них тока, они начинают нагреваться. Достигнув необходимой температуры они выпускают электроны, которые ударяются об молекулы ртути и та начинает излучать ультрафиолетовый свет.

Ультрафиолет конвертируется в видимый для человеческого глаза спектр благодаря люминофору, который находится в трубке. Таким образом, лампа зажигается спустя некоторое время. Обычно скорость загорания лампы зависит от срока её выработки. Чем дольше лампа работала, тем больше будет промежуток между включением и полным зажиганием.

Чтобы понять предназначение каждой из составляющих ибп, следует разобрать по отдельности какие функции они выполняют:

• R0 – работает ограничителем и предохранителем блока питания. Он стабилизирует и останавливает излишний поток питания тока в момент включения, который протекает через диоды выпрямляющего устройства.
• VD1, VD2, VD3, VD4 – используются как мостовые выпрямители.
• L0, C0 – фильтруют подачу тока и делают её без перепадов.
• R1, C1, VD8 и VD2 – запускная цепь преобразователей. Процесс запуска происходит следующим образом. Источник зарядки конденсатора С1 является первый резистор. После того как конденсатор набирает такой мощности, что способен пробить динистор VD2, он самостоятельно открывается и попутно открывает транзистор, что вызывает автоколебание в схеме. Затем прямоугольный импульс направляется на катод диода VD8 и возникающий минусовый показатель закрывает второй динистор.
• R2, C11, C8 – делают стартовый процесс преобразователей более лёгким.
• R7, R8 – Делают закрытие транзисторов более эффективным.
• R6, R5 – создают границы для тока на базах каждого транзистора.
• R4, R3 – работают как предохранители в случае резкого повышения напряжения в транзисторах.
• VD7 VD6 – предохраняют каждый транзистор бп от возвратного тока.
• TV1 – обратный трансформатор для связи.
• L5 – дроссель балластный.
• C4, C6 – конденсаторы разделения, где всё напряжение и питание разделяется пополам.
• TV2 – трансформатор для создания импульсов.
• VD14, VD15 – диоды, работающие от импульсов.
• C9, C10 – фильтрующие конденсаторы.

Благодаря правильной расстановке и тщательному подбору характеристик всех перечисленных составляющих, мы и получаем блок питания необходимой нам мощности для дальнейшего использования.

Отличия конструкции лампы от импульсного блока

Схема энергосберегающей лампы очень похожа по строению импульсного блока питания, из-за чего сделать импульсный бп можно очень легко и быстро. Для переделки, необходимо установить перемычку и дополнительно установить трансформатор вырабатывающий импульсы и который оснащён выпрямителем.

Для облегчения ибп, удалена стеклянная люминесцентная лампа и некоторые составляющие конструкции, которые были заменены специальным соединителем. Вы могли заметить, что для изменения необходимо выполнить всего несколько простых операций, и этого будет вполне достаточно.

Плата с энергосберегающей лампы

Выдаваемый показатель мощности, ограничен размером используемого трансформатора, максимальным возможным пропускным показателем основных транзисторов и габаритами охлаждающей системы. Чтобы увеличить немного мощность, достаточно намотать ещё обмотки на дроссель.

Импульсный трансформатор

Основной ключевой характеристикой импульсного блока питания есть возможность адаптироваться к показателям трансформатора, который используется в конструкции. А то, что обратный ток не нуждается в проходке через трансформатор, который мы сами сделали, значительно облегчает нам расчёты номинальной мощности трансформатора.

Таким образом, большинство ошибок при расчёте становятся незначительными благодаря использованию такой схемы.

Рассчитываем ёмкость необходимого напряжения

Для экономии используют конденсаторы с маленьким показателем ёмкости. Именно от них будет зависеть показатель пульсации входящего напряжения. Для снижения пульсации, необходимо увеличивать объём конденсаторов тоже делается для увеличения показателя пульсации только в обратном порядке.

Для снижения размеров и улучшения компактности, возможно, применять конденсаторы на электролитах. К примеру, можно использовать такие конденсаторы, которые вмонтированы в фототехнику. Они обладают ёмкостью 100µF х 350V.

Блок питания на двадцать ватт

Чтобы обеспечить бп показателем двадцать ватт, достаточно использовать стандартную схему от энергосберегающих светильников и вовсе не наматывая дополнительной намотки на трансформаторы. В случае, когда дроссель обладает свободным пространством и может дополнительно уместить витки, можно их добавить.

Таким образом, следует добавить два-три десятка витков обмотки, чтобы была возможность подзаряжать мелкие устройства или использовать ибп как усилитель для техники.

Схема блока питания на 20 ватт

Если вам требуется более эффективное увеличение показателя мощности, можно использовать самый простой провод из меди, покрытый лаком. Он специально предназначен для обмотки. Убедитесь что изоляция на стандартной обмотке дросселя достаточно качественная, так как эта часть будет находиться под значением входящего тока. Также следует оградить её от вторичных витков с помощью бумажной изоляцией.

Действующая модель БП мощность – 20 Ватт.

Для изоляции используем специальный картон толщиной 0.05 миллиметра или 0.1 миллиметра. В первом случае необходимо два слова, во втором достаточно одного. Сечение обмоточного провода используем из максимального больших, количество витков будет подбирать методом проб. Обычно витков необходимо достаточно мало.

Проделав все необходимые действия, вы получаете мощность бп 20 ватт и рабочую температура трансформатора шестьдесят градусов, транзистора сорок два. Большую мощность сделать не получиться, так как размеры дросселя ограничены и сделать большее количество обмотки не получится.

Уменьшение поперечного диаметра используемого провода конечно увеличит численность витков, но на мощность это повлияет только в минус.

Стоваттный блок питания

Чтобы иметь возможность поднять мощность бп до сотни ватт, необходимо дополнительно докрутить импульсный трансформатор и расширить ёмкость фильтровочного конденсатора до 100 фарад.

Схема 100 ватт БП

Чтобы облегчить нагрузку и уменьшить температуру транзисторов, к ним следует добавить радиаторы для охлаждения. При такой конструкции, КПД получится в районе девяноста процентов.

Следует подключить транзистор 13003

К электронному балласту бп следует подключить транзистор 13003, который способен закрепляться с помощью фасонной пружины. Они выгодны тем, что с ними нет необходимости устанавливать прокладку из-за отсутствия металлических площадок. Конечно, их теплоотдача значительно хуже.

Лучше всего проводить закрепления с помощью винтов М2.5, с заранее установленной изоляцией. Также возможно использовать термопасту, которая не передаёт напряжение сети.

Убедитесь что транзисторы надёжно заизолированы, так как через них проходит ток и при плохой изоляции возможно короткое замыкание.

Подключение к сети 220 вольт

Подключение происходит с помощью лампы накаливания. Она будет служить защитным механизмом и подключается перед блоком питания.

В этом случае, лампа служит балластом, который имеет нелинейный показатель и отлично предохраняет ибп от неисправной работы сети. Значение мощности лампы необходимо подбирать таким же образом, как и мощность самого импульсного блока питания.

Так как, возможно, что блок питания будет пропускать сильное напряжение, позаботьтесь о том, чтобы все его соединения и контакты были качественно заизолированы. Тоже касается и всех транзисторов, их так же следует изолировать от внешней среды, ведь они могут пропускать ток через свой корпус.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

proosveschenie.ru

Как сделать блок питания на 12 В из энергосберегающей лампы

Несмотря на небольшие размеры энергосберегающих ламп, в них много электронных компонентов. По своему устройству это обычная трубчатая люминесцентная лампа с миниатюрной колбой, но только свернутой в спираль или иную пространственную компактную линию. Ее поэтому называют компактной люминесцентной лампой (в сокращении КЛЛ).

И для нее характерны все те же самые проблемы и неисправности, что и для больших трубчатых лампочек. Но электронный балласт лампочки, которая перестала светить, скорее всего, из-за перегоревшей спирали, обычно сохраняет свою работоспособность. Поэтому его можно использовать для каких-либо целей как импульсный блок питания (в сокращении ИБП), но с предварительной доработкой. Об этом и пойдет речь далее. Наши читатели узнают, как сделать блок питания из энергосберегающей лампы.

В чем разница между ИБП и электронным балластом

Сразу предупредим тех, кто ожидает получение мощного источника питания из КЛЛ – большую мощность получить в результате простой переделки балласта нельзя. Дело в том, что в катушках индуктивности, которые содержат сердечники, рабочая зона намагничивания жестко ограничена конструкцией и свойствами намагничивающего напряжения. Поэтому импульсы этого напряжения, создаваемые транзисторами, точно подобраны и определены элементами схемы. Но такой блок питания из ЭПРА вполне достаточен для питания светодиодной ленты. Тем более что импульсный блок питания из энергосберегающей лампы соответствует ее мощности. А она может быть до 100 Вт.

Наиболее распространенная схема балласта КЛЛ построена по схеме полумоста (инвертора). Это автогенератор на основе трансформатора TV. Обмотка TV1-3 намагничивает сердечник и выполняет при этом функцию дросселя для ограничения тока через лампу EL3. Обмотки TV1-1 и TV1-2 обеспечивают положительную обратную связь для появления напряжения, управляющего транзисторами VT1и VT2. На схеме красным цветом показана колба КЛЛ с элементами, которые обеспечивают ее запуск.

Пример распространенной схемы балласта КЛЛ

Все катушки индуктивности и емкости в схеме подобраны так, чтобы получить в лампе точно дозированную мощность. С ее величиной связана работоспособность транзисторов. А поскольку они не имеют радиаторов, не рекомендуется стремиться получать от переделанного балласта значительную мощность. В трансформаторе балласта нет вторичной обмотки, от которой питается нагрузка. В этом главное отличие его от ИБП.

В чем суть реконструкции балласта

Чтобы получить возможность подключения нагрузки к отдельной обмотке, надо либо намотать ее на дросселе L5, либо применить дополнительный трансформатор. Переделка балласта в ИБП предусматривает:

• разборку корпуса балласта КЛЛ. Это можно сделать отверткой, которую надо поочередно, шаг за шагом вставлять по линии соприкосновения его деталей. Прилагаемое к лампе усилие не должно быть чрезмерным для колбы. Надо постараться давить на нее с минимальной силой.

  Как открыть корпус балласта КЛЛ

• Отсоединение контактов лампы от платы балласта. Для этого их жилки отматываются с четырех штырьков на плате.

  Отсоединение контактов колбы

• Извлечение платы и соединение всех четырех штырьков перемычками (шунтирование лампы).

Плата балласта извлечена из лампы

Для дальнейшей переделки электронного балласта в блок питания из энергосберегающей лампы надо принять решение относительно трансформатора:

• использовать имеющийся дроссель, доработав его;
• либо применить новый трансформатор.

Трансформатор из дросселя

Далее рассмотрим оба варианта. Для того чтобы воспользоваться дросселем из электронного балласта, его надо выпаять из платы и затем разобрать. Если в нем применен Ш-образный сердечник, он содержит две одинаковые части, которые соединены между собой. В рассматриваемом примере для этой цели применена оранжевая клейкая лента. Она аккуратно удаляется.

Удаление ленты, стягивающей половинки сердечника

Половинки сердечника обычно склеены так, чтобы между ними оставался зазор. Он служит для оптимизации намагничивания сердечника, замедляя этот процесс и ограничивая скорость нарастания тока. Берем наш импульсный паяльник и нагреваем сердечник. Прикладываем его к паяльнику местами соединения половинок.

Рассоединяем склеенные половины сердечника

Разобрав сердечник, получаем доступ к катушке с намотанным проводом. Обмотку, которая уже есть на катушке, отматывать не рекомендуется. От этого изменится режим намагничивания. Если свободное место между сердечником и катушкой позволяет обернуть один слой стеклоткани для улучшения изоляции обмоток друг от друга, надо сделать это. А потом намотать десять витков вторичной обмотки проводом подходящей толщины. Поскольку мощность нашего блока питания будет небольшой, толстый провод не нужен. Главное, чтобы он поместился на катушке, и половинки сердечника наделись на него.

Разобранный дроссель

Намотав вторичную обмотку, собираем сердечник и закрепляем половинки клейкой лентой. Предполагаем, что после тестирования БП станет понятно, какое напряжение создается одним витком. После тестирования разберем трансформатор и добавим необходимое число витков. Обычно переделка имеет целью сделать преобразователь напряжения с выходом 12 В. Это позволяет получить при использовании стабилизации зарядное устройство для аккумулятора. На такое же напряжение можно сделать и драйвер для светодиодов из энергосберегающей лампы, а также зарядить фонарик с питанием от аккумулятора.

Поскольку трансформатор нашего ИБП, скорее всего, придется доматывать, впаивать его в плату не стоит. Лучше припаять проводки, торчащие из платы, и к ним на время тестирования припаять выводы нашего трансформатора. Концы выводов вторичной обмотки надо очистить от изоляции и покрыть припоем. Затем либо на отдельной панельке, либо прямо на выводах намотанной обмотки надо собрать выпрямитель на высокочастотных диодах по схеме моста. Для фильтрации в процессе измерения напряжения достаточно конденсатора 1 мкФ 50 В.

Готовая к тестированию плата с выпрямителем

Схема импульсного блока питания

Тестирование ИБП

Но перед присоединением к сети 220 В последовательно с нашим блоком, переделанным своими руками из лампы, обязательно соединяется мощный резистор. Это мера соблюдения безопасности. Если через импульсные транзисторы в блоке питания потечет ток короткого замыкания, резистор его ограничит. Очень удобным резистором в таком случае может стать лампочка накаливания на 220 В. По мощности достаточно применить 40–100-ваттную лампу. При коротком замыкании в нашем устройстве лампочка будет светиться.

Последовательное соединение платы с лампочкой перед подачей напряжения 220 В

Далее присоединяем к выпрямителю щупы мультиметра в режиме измерения постоянного напряжения и подаем напряжение 220 В на электрическую цепь с лампочкой и платой источника питания. Предварительно обязательно изолируются скрутки и открытые токоведущие части. Для подачи напряжения рекомендуется применить проводной выключатель, а лампочку вложить в литровую банку. Иногда они при включении лопаются, а осколки разлетаются по сторонам. Обычно испытания проходят без проблем.

Более мощный ИБП с отдельным трансформатором

Они позволяют определить напряжение и необходимое число витков. Трансформатор дорабатывается, блок снова испытывается, и после этого его можно применить как компактный источник питания, который намного меньше аналога на основе обычного трансформатора 220 В со стальным сердечником.

Чтобы увеличить мощность источника питания, надо применить отдельный трансформатор, сделанный аналогично из дросселя. Его можно извлечь из лампочки большей мощности, сгоревшей полностью вместе с полупроводниковыми изделиями балласта. За основу берется та же схема, которая отличается присоединением дополнительного трансформатора и некоторых других деталей, изображенных красными линиями.

ИБП с дополнительным трансформатором

Выпрямитель, показанный на изображении, содержит меньше диодов по сравнению с выпрямительным мостом. Но для его работы потребуется больше витков вторичной обмотки. Если они не вмещаются в трансформатор, надо применить выпрямительный мост. Более мощный трансформатор делается, например, для галогенок. Кто использовал обычный трансформатор для системы освещения с галогенками, знает, что они питаются достаточно большим по величине током. Поэтому трансформатор получается громоздким.

Если транзисторы разместить на радиаторах, мощность одного блока питания можно заметно увеличить. А по весу и габаритам даже несколько таких ИБП для работы с галогенными светильниками получатся меньше и легче одного трансформатора со стальным сердечником равной им мощности. Другим вариантом использования работоспособных балластов экономок может быть их реконструкция для светодиодной лампы. Переделка энергосберегающей лампы в светодиодную конструкцию очень проста. Лампа отсоединяется, а вместо нее подключается диодный мост.

На выходе моста подключается определенное количество светодиодов. Их можно подключить между собой последовательно. Важно, чтобы ток светодиода равнялся току в КЛЛ. Энергосберегающие лампочки можно назвать ценным полезным ископаемым в эпоху светодиодного освещения. Они могут найти применение даже после завершения своего срока службы. И теперь читатель знает детали этого применения.

lampagid.ru

Как сделать блок питания из эконом лампы

Привет, друзья. В эпоху светодиодных технологий многие все еще предпочитают для освещения использовать люминесцентные лампы (они же экономки). Это разновидность газоразрядных ламп, которые многие считают, мягко скажем, не очень безопасным видом освещения.

Но, вопреки всем сомнениям, они успешно висели в наших домах не одно десятилетие, поэтому у многих сохранились нерабочие эконом-лампы.

Как мы знаем, для работы многих газоразрядных ламп требуется высокое напряжение, порой в разы выше, чем напряжение в сети и обычная экономка тоже не исключение.

В такие лампы встроены импульсные преобразователи, или балласты. Как правило, в бюджетных вариантах применяется полумостовой автогенераторный преобразователь по очень популярной схематике.  Схема такого блока питания работает довольно надежно, несмотря на полное отсутствие каких-либо защит, помимо предохранителя. Тут нет даже нормального задающего генератора. Цепь запуска построена на базе симметричного диака.

Схема та же, что и у электронного трансформатора, только вместо понижающего трансформатора оттуда использован накопительный дроссель. Я намерен быстро и понятно показать вам, как можно такие блоки питания превратить в полноценный импульсный источник питания понижающего типа, плюс обеспечить гальваническую развязку от сети для безопасной эксплуатации.

Для начала хочу сказать, что переделанный блок может быть использован в качестве основы для зарядных устройств, блоков питания для усилителей. В общем, можно внедрить там, где есть нужда в источнике питания.

Нужно лишь доработать выход диодным выпрямителем и сглаживающей емкостью.

Подойдет для переделки любая экономка любой мощностью. В моем случае -это полностью рабочая лампа на 125 Ватт. Лампу сначала нужно вскрыть, достать блок питания, а колба нам больше не нужна. Даже не вздумайте ее разбивать, поскольку там содержатся очень токсичные пары ртути, которые смертельно опасны для живых организмов.

Первым делом смотрим на схему балласта.

Они все одинаковые, но могут отличаться количеством дополнительных компонентов. На плате сразу бросается в глаза довольно массивный дроссель. Разогреваем паяльник и выпаиваем его.

Дальше находим убитый блок питания от компьютера. Нам нужен только силовой импульсный трансформатор.

На плате у нас имеется также маленькое колечко.

Это трансформатор обратной связи потоку и он состоит из трех обмоток, две из которых являются задающими,

а третья является обмоткой обратной связи потоку и содержит всего один виток.

А теперь нам нужно подключить трансформатор от компьютерного блока питания так, как показано по схеме.

То есть один из выводов сетевой обмотки подключается к обмотке обратной связи.

Второй вывод подключается к точке соединения двух конденсаторов полумоста.

Да, друзья, на этом процесс завершен. Видите, насколько все просто.

Теперь я нагружу выходную обмотку трансформатора, чтобы убедиться в наличии напряжения.

Не забываем, начальный запуск балласта делается страховочной лампочкой. Если блок питания нужен на малую мощность, можно обойтись вообще без всякого трансформатора, и вторичную обмотку обмотать на непосредственно сам дроссель.

Не помешало бы установить силовые транзисторы на радиаторы. В ходе работы под нагрузкой их нагрев – это естественное явление.

Вторичную обмотку трансформатора можно сделать на любое напряжение.

Для этого нужно его перемотать, но если блок нужен, например, для зарядного устройства автомобильного аккумулятора, то можно обойтись без всяких перемоток. Для выпрямителя стоит использовать импульсные диоды, опять же, оптимальное решение – это наше КД213 с любой буквой.

В конце хочу сказать, что это только один из вариантов переделки таких блоков. Естественно, существует множество иных способов. На этом, друзья, все. Ну а с вами, как всегда, был KASYAN AKA. До новых встреч. Пока!

Автор: Ака Касьян



volt-index.ru

Подключение шуруповерта к зарядному устройству. Как сделать блоки питания шуруповерта из энергосберегающих лампочек?

Основное достоинство аккумуляторного шуруповерта - автономность. Правда, все аккумуляторные батареи спустя некоторое время перестают держать зарядку. Из-за этого пользоваться инструментом становится все труднее, ведь после нескольких закрученных шурупов батарея полностью разряжается.

Конечно, можно просто купить новый аккумулятор, но в большинстве случаев стоит он столько, что начинаешь задумываться о приобретении шуруповерта. Лучшим выходом станет переделка одной батареи (как правило, в комплекте идет несколько аккумуляторов) в блок питания. Тем самым получится работать как от аккумуляторной батареи, так и от электросети.

Подготовительный этап

Прежде чем приступить к переделке, нужно сначала найти подходящий по величине сетевой блок питания для шуруповерта. Желательно, чтобы он мог умещаться в корпус батареи.

Кроме этого, из корпуса следует удалить все наполнение, и измерить его внутреннее пространство, поскольку габариты снаружи и изнутри могут отличаться.

После этого следует изучить маркировку или инструкцию на корпусе инструмента для выяснения напряжения питания. Затем придется самостоятельно высчитать ток потребления шуруповерта, ведь такой параметр изготовители нигде не указывают. Правда, для этого необходимо знать мощность.

Чтобы избежать вычислений, можно подобрать блок питания на глаз. При покупке обращайте внимание не только на ток зарядного устройства, но и на емкость батареи. К примеру, если емкость составляет 1,2 ампер-часа , а зарядка - 2,5, тогда вырабатываемый ток должен быть приблизительно между этими цифрами.

Вдобавок, перед тем как искать подходящий блок питания, необходимо сначала записать на бумаге следующее:

• Размеры;
• Минимальный ток;
• Требуемое напряжение питания.

Сетевой блок питания для шуруповерта обязательно должен быть надежным, удобным, легким и малогабаритным. Еще при покупке такого инструмента надо обратить внимание на падающую нагрузочную характеристику . В случае перегрузки именно она поможет избежать повреждения инструмента. К тому же немаловажно обратить внимание на доступность деталей и простоту конструкции.

Лучше свой выбор остановить на импульсном блоке питания, поскольку он компактнее и легче, нежели трансформаторный. А вот китайские модели нередко маркируются сильно завышенными характеристиками. Можно использовать советские блоки питания. Однако у них слишком низкий КПД и внушительные размеры.

Искать это устройство рекомендуется на радиолюбительских и блошиных рынках . При его покупке сразу обговорите с продавцом возможность возврата. Дома обязательно проверьте работу блока питания. Для этого подключите его к инструменту, и попробуйте закрутить несколько шурупов.

Способ переделки шуруповерта

После покупки и проверки блока питания, его придется разобрать. Хорошо, если корпус закреплен шурупами, а не склеен. В последнем случае понадобится молоток, которым простукивают по всему периметру шва. Сложностей возникнуть не должно. Если все же появятся проблемы, то возьмите нож, и установите его острием вниз, постучите аккуратно по рукоятке. Корпус начнет наверняка расходиться.

Далее, паяльником от вилки отделяются выводы и шнур . В том месте, где была аккумуляторная батарея, необходимо разместить содержимое корпуса. Потом через отверстие в нем выводится шнур для работы от сети и припаивается к блоку питания. Выход его присоединяется к клеммам, соблюдая при этом полярность. Останется только собрать корпус и подключить блок питания к шуруповерту для тестирования.

Кстати, если корпус аккумулятора не совпадает по габаритам с блоком питания, тогда придется встроить в рукоятку прибора подходящее гнездо.

Чтобы напряжение во время работы инструмента не пошло на батарею, следует подключить блок параллельно питающим выводам и поставить в разрыве плюсового провода диод необходимой мощности. Устанавливать его надо минусом в сторону мотора.

Применение автомобильного аккумулятора

Он может стать отличной альтернативой для подключения шуруповерта, особенно когда работы выполняются вдали от электрической сети. Для этого достаточно отключить от инструмента зажимы и подсоединить их аккумулятору. Конечно, использовать его в таком режиме долгое время не стоит.

Создание трансформаторной катушки

Имеется и другой метод модернизации устройства в сетевой прибор. Заключается он в изготовление переносного блока питания. К шуруповерту подключается гибкий кабель, на другой стороне которого имеется вилка.

Правда, придется сделать отдельный блок питания или использовать готовый трансформатор, который оснащается выпрямителем. Подойдет любой, главное, чтобы его характеристики совпадали с параметрами инструмента.

Неопытному человеку будет тяжело сделать своими руками трансформаторные катушки . Вдобавок можно легко ошибиться в количестве витков и выборе диаметра проволоки, поэтому не стоит этого делать. Существует много ненужной современной техники, в конструкции которой уже есть необходимый трансформатор. Надо лишь выбрать подходящий и создать для него выпрямитель.

Для пайки выпрямительного мостика используют полупроводниковые диоды. Важно, чтобы их параметры совпадали с устройством.

Другой метод переделки шуруповерта

Что делать, если нужно проводить ремонтные и строительные работы на крыше или улице? В данной ситуации следует заменить аккумулятор на более мощный. Подойдут батареи от любой старой техники. Например, можно использовать у отжившего свой срок ноутбука литиевую батарею на 2200 ампер .

Первым делом разбирается корпус прибора, чтобы извлечь старый аккумулятор. Проводку от новой батареи соединяют со старой, соблюдая полярность. Делается это при помощи паяльника. После чего инструмент необходимо включить, чтобы проверить работу. Разъем для зарядки выводится через отверстие в корпусе и монтируется штекер. Шуруповерт можно заряжать как ноутбук.

Сама аккумуляторная батарея крепится термоклеем. Затем собирается корпус устройства.

Домашние мастера, которые смогли переделать свой инструмент в сетевой, должны при его применении соблюдать несколько правил:

Если не игнорировать все эти правила, то прибор сможет прослужить намного дольше. Разумеется, минусом станет потеря мобильности , но взамен удастся получить устройство, не нуждающееся в постоянной зарядке.

Те, кто хотя бы однажды пользовался аккумуляторным шуруповертом, не могли не оценить его удобство. Не путаясь в проводах, в любой момент вы можете проникнуть прибором в труднодоступные ниши, привезти его на дачу, или вынести на улицу и подлатать детскую площадку. Но все преимущества такого прибора хороши, пока не разрядился аккумулятор.

Как переделать аккумуляторное устройство на шуруповерт от сети 220 вольт

Сегодня шуруповерт относится к приборам, которые мы очень часто используем в быту. На производстве он также незаменим. Этот прибор подходит для выполнения различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует наличия резьбовых соединений.

Шуруповерт с аккумуляторным приводом обладает компактностью и мобильностью. Но не все рады этим преимуществам, потому, что у прибора быстро садится аккумулятор, и приходится прерывать работы на половине пути. Поэтому, многих владельцев данного инструмента интересует вопрос, как можно переделать шуруповерт с аккумулятором на сетевой.

Причиной данного решения становится еще и тот факт, что при долгом неиспользовании прибора происходит самостоятельная его разрядка аккумулятора, которая приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедшую из строя батарею невозможно, а приобрести новую не всегда предоставляется возможным. Нередко комплектующие детали можно приобрести только у официальных представителей фирмы-производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому, некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

Необходимые для этого материалы и инструменты:

• Зарядное устройство от этого шуруповерта;
• Его родной аккумулятор;
• Мягкий многожильный электрический кабель;
• Паяльник и припой;
• Изоляционная лента;
• Кислота.

Для начала, к клеммам зарядного устройства нужно припаять отставшие концы кабеля. Нужно знать, что медные провода кабеля с латунными контактами можно спаять лишь после того, как обработать их кислотой. Специалисты рекомендуют использовать специальный припой, но иногда используются и самые простые способы в виде обработки кислотой.

Зачем нужно переделывать шуруповерт с питанием от сети

Для того, чтобы вы без лишних проводов, в любой момент могли воспользоваться шуруповертом даже в наиболее труднодоступных местах, переделывают мобильный шуруповерт на сетевой.

Произвести такую процедуру не так уж и сложно, как это кажется на первый взгляд. При наличии соответствующих навыков и всех необходимых комплектующих, выполнение этого процесса потребуется немного времени.

Способы переделки аккумуляторного шуруповерта в сетевой различаются по сложности. Один из них – запитка зарядки от ноутбука практически не требует знаний и умений. Для монтажа компьютерного устройства питания, вам нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский адаптер вы должны уметь обращаться с измерительным прибором. Кроме этого, существует еще несколько методов переделки аккумуляторного шуруповерта напрямую в сетевой.

А именно:

• Используя вместо аккумулятора устройство питания от персонального компьютера;
• Дав новую жизнь автомобильному аккумулятору;
• Применив, как источник, блок питания от галогеновых ламп;
• Выполнив подключение китайской платы блока питания объемом 24V.

Для башковитых умельцев произвести подобные манипуляции не составляет труда. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью знающего специалиста.

Переделка шуруповерта на сетевой с помощью зарядки от ноутбука

В случае выхода из строя аккумулятора, бытовой шуруповерт можно перевести на питание от сети методом внесения в его конструкцию некоторых изменений. Это не потребует большого расхода финансов, времени и сил. Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Схема ваших действий:

1. С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
2. Берем зарядку от ноутбука.
3. Отрезаем разъём и зачищаем провода от изоляции.
4. Припаиваем оголённые провода или приматываем их изолентой.
5. Делаем в корпусе выход для провода.
6. Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Удобный шуруповерт от сети: особенности использования

Отличный помощник в доме это аккумуляторный беспроводный шуруповерт. С этим могут согласиться практически все, кого он ни разу не подводил. Те же, у кого работа останавливалась на половине пути, имеют абсолютно другое мнение. Инструмент этот поможет вам всегда и везде, но ровно до того времени, пока аккумулятор не разрядится. К тому же, количество в нем ограничено. В моменты безделья батарея так же может испортиться. Обычно аккумуляторы живут не более трёх лет. Когда это время истекает, его приходится менять или отправить в музей устаревших вещей. Ситуацию можно, если переделать шуруповерт в сетевой. Для этого существует достаточное количество способов.

Блок питания устройства обеспечивает функцию изменения переменного тока с напряжением 220в. Стандартные шуруповерты потребляют ток постоянный, с номинальным значением в пределах 9–18В. В связи с этим, присоединение к сети выполняется при условии использования электронного трансформатора. Для этих целей больше всего подходит продукция торговых марок Toshibra и Feron.

Сетевые трансформаторы этих брендов качественны и надежны в эксплуатации. Кроме того, они достаточно компактные, легки, не усложняют работу с инструментом. Их нагрузочные характеристики подходят к параметрам, необходимым для стандартного шуруповерта. В их конструкции есть по 2 входных и выходных провода, что позволяет обеспечить питание галогенным лампам и другим видам потребителей электроэнергии, напряжением в 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

• Давайте прибору отдыхать по 5 минут через каждые 20;
• Фиксируйте кабель у локтя рукой чтобы он не мешал сделать работу;
• Очищайте блок питания от пыли;
• Не пользуйтесь большим количеством удлинителей;
• Нельзя использовать прибор без заземления;
• Для высотных работ использовать переделанный прибор запрещается.

Перед каждым началом работы с переделанным прибором убедитесь в его исправности.

Как шуруповерт сделать от сети (видео)

Когда аккумуляторы перестают работать из-за того, что просто отжили свой срок, многие начинают задаваться вопросом, как можно исправить ситуацию, и переделать своими руками свой аккумуляторный старый шуруповерт в сетевой. Ведь отремонтировать батарею с разрушенным элементом уже невозможно, а стоимость нового почти равна покупке нового шуруповерта. Но рачительные и умелые хозяева придумали выход – запитать шуруповерт от сети. Некоторые смогли даже изобрести прибор, работающий одновременно и от сети, и от аккумулятора. Но лучше этого не делать.

Внимание, только СЕГОДНЯ!

Наконец-то я приступил к осуществлению своей давней задумки, а именно обеспечить питание для шуруповерта от сети 220 вольт. Несомненно у некоторых из вас тоже имеется шуруповёрт, с изношенным, негодным аккумулятором, который уже не берет зарядку. В моем расположении имелось два экземпляра.

У первого (черный) рабочее напряжение составляет 18 Вольт. Именно его я первоначально хотел запитать от сети, т.к. удобно лежит в руке и довольно мощный. Но отсутствует кнопка. Возможно в будущем отрежу рукоятку и сделаю из него подобие бормашинки. Второй экземпляр рассчитан на 12 Вольт. Отслужил довольно долгое время. Аккумуляторную батарею конечно можно приобрести новую или в крайнем случае заменить банки. Но все таки хочется иметь под рукой всегда готовый инструмент, тем более что электродрель не всегда удобно использовать т.к. она тяжелая. Осуществить эту задумку нам поможет силовой трансформатор.

Был использован понижающий трансформатор ТС-250-36. "250" - это его номинальная мощность, а цифра 36 означает, что на выходе будет напряжение 36 В. Он имеет О-образный магнитопровод. Обмотки у него расположены таким образом, что половина первичной намотана слева, вторая половина с правой стороны. Аналогичным образом намотана и вторичная обмотка, которая расположена поверх первичной.Отличить обмотки друг от друга у понижающего трансформатора не сложно, т.к. вторичная выполнена из более толстого провода, а та, на которую подается сетевое напряжение из более тонкого провода. Это из за того что по ней протекает ток меньшей величины.

Обмотки имеют симметричное расположение и две половинки по 18 Вольт соединяются проводом (место соединения хорошо видно на нижнем фото). Я буду использовать одну половину.

Но прежде чем перематывать трансформатор, нужно провести измерения. Я призываю быть аккуратными при работе с током, не прикасаться к токоведущим частям, а также всегда проверяйте правильно ли установлен предел измерений на мультиметре.

Справа измеряется напряжение на половине вторичной обмотки. Как видно, напряжение немного превышает паспортные значения, т.к. здесь не подключена никакая нагрузка.

Итак я отделил одну половинку и теперь приступаем к разборке трансформатора. Между слоями бумаги находилось большое количество парафина.

Вторичная обмотка в моем случае намотана в два слоя, отделенных слоем бумаги. Чтобы снизить напряжение вторички с 18 вольт пришлось снять почти половину витков.

При определении требуемого напряжения нужно учитывать, что после трансформатора будет стоять диодный мост, который снизит напряжение примерно на пару вольт. Но добавление сглаживающего конденсатора вызовет повышение напряжения примерно в 1,4 раза. Т.е. в отсутствии нагрузки, выпрямленное напряжение на конденсаторе будет равно амплитудному значению.

По мере отматывания вторички, делаем измерения. Вскоре, я остановился на значении 11,2 Вольт, т.к. боялся просадки при подключении нагрузки.

Когда трансформатор подготовлен (хотя некоторые могут использовать готовый с нужными параметрами), теперь пришло время познакомиться со схемой.

К выходу трансформатора нужно припаять диодный мост (VDS), чтобы переменный ток преобразовать в постоянный пульсирующий.Диодный мост можно собрать из отдельный диодов либо использовать готовый. При его подборе следует учитывать сколько ампер потребляет ваш шуруповерт (мост подобрать с запасом).

Провода от вторичной обмотки припаиваем к выводам диодного моста, там где буквы АС (переменный ток).

Ну а после моста нужно припаять конденсатор для сглаживания пульсаций. Его напряжение должно превышать напряжение питания шуруповерта хотя бы в два раза. А емкость от 470 мкФ до 2200 мкФ.

По желанию в схеме перед трансформатором можно добавить выключатель и предохранитель.

Итак, после подключения схемы я произвел измерения. Холостое напряжение на выходе блока питания (когда нагрузка не подключена) составляет 15 вольт. При запуске шуруповерта, оно проседает до 11,5 вольт, что является нормой, поэтому ничего страшного. Полностью заряженный новый аккумулятор выдавал 13 Вольт.

Так выглядит инструмент изнутри. Здесь можно найти предельные параметры кнопки, а так же можно заметить что управляется двигатель мощным полевым транзистором.

Для того чтобы было удобно подключатся к блоку питания я разобрал аккумулятор. От него нам потребуются контакты.Эту деталь нужно залудить. У меня пайка обошлась с использованием канифоли, но в некоторых случаях может потребоваться флюс для пайки алюминия.

Конечно же при пайке проводов от блока питания не забываем про полярность, обычно она указана на корпусе аккумулятора.Отсек стал очень легким. Провод был загерметизирован термоклеем.

Тесты показали, что шуруповерт при работе от блока питания справился с поставленными задачами.

К этой статье имеется видео, в котором подробно показан процесс создания блока питания, перемотка трансформатора, подключение и тест.

Когда аккумуляторы перестают работать, многие задаются вопросом, как можно переделать аккумуляторный шуруповерт в сетевой. Отремонтировать батареи с разрушенными элементами невозможно. Стоимость новых источников питания почти равна цене шуруповерта. Найти подходящие элементы не всегда удается, модели часто снимают с производства. Но для рачительных и умелых хозяев есть выход – запитать шуруповерт от сети.

Сетевое питание шуруповерта – 2 главных варианта

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.

Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте. Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда. Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.

Помните, что с уменьшением напряжения повышается сила тока, если мощность остается неизменной. Это значит, что сечение низковольтного шнура должно быть больше, чем от сети 220 В.

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура. Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован.

Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука?

В качестве внешнего источника можно использовать доступные блоки питания:

• зарядное устройство для автомобильных аккумуляторов;
• БП от старого компьютера;
• зарядку от ноутбука;
• самодельный БП.

На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата "АТ", который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции.

Когда аккумулятор шуруповёрта окончательно пришел в негодность, а заменить акб не представляется возможным по тем или иным причинам, остается только одно наиболее оптимальное и бюджетное решение — переделать его на сеть 220 вольт. Бологер Юрий Онищенко рассмотрел, какой нужен блок питания, что можно подключить и так далее.

Все нужные радиодетали можно приобрести дешево в этом китайском магазине .

Что имеется, например, в нашем случае? Есть блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также блок питания от компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход — 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем блок питания для ноутбука на 15 вольт, 6 ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Пришла очередь компьютерного блока питания. Блок питания спокойно выдерживает нагрузку.

Шуруповерт, подключенный к трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок питания не составит труда. Еще более удобный вариант — блок питания от ноутбука на 6 и более ампер. Желательно найти такое устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

На работе есть два шуруповерта, они приобретались 3 года назад и при каждодневном использовании аккумуляторы потеряли емкость и их уже бесполезно заряжать,очень быстро садятся. Пытались снять аккумулятор и как-то реанимировать, только из этого ничего не вышло и пришлось сделать блок питания, чтобы хотя бы в мастерской работать на нем.

Был взят за основу блок питания от старого компьютера. Он на 220 вольт. Был выведен провод с разъемом, чтобы его можно было вставлять в шуруповёрт. Удобство в том, что у даного устройства есть выключатель и индикатор. Запаса его мощности достаточно. Провод сделан на 2,5 метра.

Протестируем в работе. Очень хорошо вкручивает шурупы, просверливает отверстия.

На переделку блока ушло приблизительно 1,5 часа. Тест показал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попробуем просверлить отверстие. Как вы убедились, все работает. Нет никаких перегрузок, дыма и т.п.

Чтобы сделать такое устройство, подойдет практически любой компьютерный блок питания, имеющий в основе генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли этот блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке питания есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. «Компьютерный блок питания — зарядное устройство.» Журнал этот можно легко скачать в интернете. Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы. Делать это нужно для того, чтобы снять все защиты с блока и разрешить работу генератора. Чтобы блок питания сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем и блок питания должен заработать сразу и 12-вольтовая лампочка должна сразу засветиться. Все защиты отключены, разрешена работа генератора. После этого мы все провода, которые идут в блок питания, отпаиванием, на линии 12 вольт. Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт, чтоб был запас мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт. Его нужно отпаять и поставить конденсатор на 25 вольт, потому что мы будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт. Далее к линии этой мы подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку блока можно считать почти законченной. К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

pro-men.ru

Импульсный блок питания из энергосберегающей лампы



Несмотря на обещания производителей экономных ламп об их надёжности и долговечности, они быстро выходят из строя. Учитывая существенные скачки напряжения, которые отнюдь не редкость в отечественных электросетях, энергосберегающие модели портятся раньше времени. Если Вы обладаете минимальными навыками работы с электросхемами, рекомендуем не выбрасывать их сразу — подсоберите хоть несколько штук одного типа. Считается, что сгоревшие лампы ремонту не подлежат, однако из их запчастей вполне можно собрать рабочий светильник. Новые лампочки стоят недёшево, поэтому стоит попробовать восстановить хоть что-то. В любом случае Вы ничего не теряете, разве что — кроме своего времени.Современные лампы это не просто колба с вольфрамовой нитью и газами внутри. В цоколе каждой скрывается сложная плата, управляющая её работой и трансформирующая энергию в свет. Поэтому если испортились только нити накаливания или лопнула колба, и заменить их нечем — из плат ламп (или так называемого балласта) можно сделать импульсный блок питания, без которого не обходится ни одно электронное устройство.

Выбросить нельзя, переделать!

Окружающие нас повсюду гаджеты не могут работать без высокочастотного (импульсного) источника энергии. Обычно для этого используется специальный блок питания. Но согласитесь, не всегда удобно таскать его с собой на работу, в поездки, на встречи и назад. К тому же для каждого устройства нужна своя зарядка – в итоге приходится носить целый клубок проводов. Да и портятся они быстро. А ведь можно попытаться сделать из подручных материалов самодельную зарядку для дома. Так зачем же переплачивать и тратить время на поиск нужной модели, если можно использовать за основу блок любой нерабочей энергосберегающей лампы? Наверняка в доме найдётся хотя бы парочка таких ламп. Главное, чтобы причина выхода их из строя крылась не в схеме. Почему бы не попробовать?По большому счёту схема люминесцентных ламп практически не отличается от начинки импульсного блока питания заводского производства. Она представляет собой высоковольтный преобразователь, способный трансформировать привычные 220 вольт из сети в 800-1000 вольт, которые и запускают искру, разжигающую газ в колбе ламп. При желании, чтобы получить необходимую мощность, достаточно дополнить плату из лампочки распределительным трансформатором и выпрямителем.Конечно, массивная конструкция и непрезентабельный вид такой зарядки значительно ограничивает возможности её использования. Такую «махину» не потаскаешь с собой, т.е. мобильность любой самоделки будет крайне низкая. Зато как дополнительный «зарядник» для дома — она подойдёт в самый раз. К тому же такая рабочая заготовка сможет продлить жизнь другой лампе, запитать светодиоды, зарядить аккумуляторы и т.д. Вариантов применения – масса, так что собираем лампочки, товарищи.Поскольку цифры выходящего напряжения в таких платах очень высоки – любая неосторожность представляет угрозу для жизни – обязательно соблюдайте правила безопасности при работе с электрикой!

Разбираем?

Как уже упоминалось, простой импульсный преобразователь можно сделать своими руками — из вышедшей из строя энергосберегающей лампы. Радует то, что для этого практически не придётся дополнительно тратиться – всё, что нужно уже наверняка имеется у вас в наличии. Да и всю работу, зная базовый алгоритм, можно выполнить за пару часов.Самое главное — аккуратно разобрать корпус лампы — донора. Возьмите отвёртку и пройдитесь по месту стыка колбы с цоколем, постепенно отжимая внутренние защёлки под ободком. Можно немного прогреть пластик, чтобы легче было отсоединить плотно подогнанные комплектующие (иногда производители прокладывают тонкую полоску клея – для герметичности).Старайтесь не прикладывать слишком больших усилий, чтобы не раздавить тонкие стенки стеклянных колб у ламп. В результате их содержимое: газы — пары ртути, люминофоры — могут высвободиться, а они являются токсичными, хоть доза вредных веществ и невелика.После успешного разъединения половинок перед вами предстанет следующая картина. Конструкция ламп разных производителей может отличаться. Но обычно схема блока выглядит так.

Устройство лампы

Отделяя стеклянную колбу — не дёргайте резко, чтобы не повредить внутренний блок. Затем нужно отсоединить четыре вывода нитей накаливания. Это провода в изоляции белого цвета, идущие внутрь стеклянной колбы. Их можно как отпаять, так и просто откусить – всё равно эта часть лампочки нам уже не понадобится.Теперь нужно тщательно осмотреть добытую плату на наличие повреждений. На ней не должно быть никакой копоти — как со стороны радиодеталей, так и со стороны дорожек. Обследуйте хорошенько и сами детали на наличие бугров, гари и раздутий.

Устройство лампы

Проверьте прочность соединения в местах пайки. Если видимых повреждений не обнаружено, для верности — «прозвоните» тестером все составляющие блока печатной платы. Возможно причина того, что отгорели нити накаливания, кроется в электронных компонентах. Если это так – придётся брать балласт из других ламп.

Приведём в качестве примера типовую схему 25 ваттной «экономки» Vitoone. Изделия других производителей, если и отличаются от неё, то незначительно. Выделенный красным лампочный узел нам больше не понадобится, его можно удалить. На образовавшемся отрезке между точками А и А´ нужно будет установить перемычку.

Схема лампы Vitoone 25W

Для облегчения чтения схемы приводим перечень условных обозначений используемых радиодеталей, их назначение и функции:

бозначений используемых радиодеталей

Переделка

Чтобы сделать маломощный блок питания, достаточно снабдить навивкой из медной проволоки уже имеющийся в схеме лампы дроссель. Для удобства – придётся на время выпаять его из платы. Перед началом работ по «улучшению» дросселя — обязательно снимите с него заводское покрытие (плёнку, клей, картон и т.д.).



Подключенный трансформатор

Проложите новую изоляцию между первичной заводской намоткой и будущей. Это может быть как кусочек специального электрокартона, так и обычная бумага (изолента). Толщина изоляционного прослойки должна составлять не менее 0,1 мм. Теперь можно приступать к намотке.Диаметр проволоки желательно подбирать такой же, какой был использован на самом дросселе. Слишком тонкий – будет перегреваться, и может быстро вывести весь блок из строя, а толстую проволоку – просто негде будет разместить в ограниченном пространстве рамки. Количество витков зависит от того, какой мощности блок питания вам нужен. Для маломощного блока достаточно десяти витков, для больших нагрузок – мотайте, пока не закончится свободное место на катушке дросселя. Зачастую места в окне магнитопровода очень мало, поэтому много витков наложить и не удастся.Ниже приведена схема и рядом, для наглядности, доработанная плата, где дроссель уже снабжён дополнительной обмоткой.

Подключение блока питания

Теперь нам нужно замкнуть два крайних порта (они помаркованы на плате как P1 и P4) из четырёх, которыми раньше нити накаливания, расположенные в колбе, подсоединялась к плате. На картинке выше данное соединение выполнено проводом в белой толстой изоляции.Благодаря этим нехитрым манипуляциям схема бывшей лампы будет генерировать переменный ток с высокой частотой. Выдаваемое такой системой напряжение будет примерно таким же, какое заявлено производителем на корпусе лампочки.Вот в принципе и всё, заготовка импульсного блока питания готова. Снабжайте плату нужным портом и эксплуатируйте дальше на своё усмотрение. Такое приспособление успешно может использоваться, например, как блок питания зарядного устройства электронных часов или мобильного телефона. Также можно, удлинив провода питания, прикрепить к ним вилку — чтобы включать в розетку, а к портам, ответственным за освещение, подсоединить обычную лампу дневного света (без стартера). Они имеют тот же принцип работы, что и «экономки» и прекрасно заменят вышедшую из строя спиралевидную колбу. Стоимость таких ламп гораздо ниже, чем энергосберегающие в сборе, а светят они ничуть не хуже (и так же экономно).

Расширяем возможности

Если вам нужен более мощный блок питания, вам опять-таки может пригодиться данная схема. Однако чтобы добиться необходимых мощностей, не обойтись без некоторых конструкционных изменений. Так нужно будет дополнить лампочный блок распределительным трансформатором да парой выпрямителей.Многие радиолюбители знают, что найти подходящий трансформатор – дело не простое. В данном случае можно подобрать подходящий компонент в разборках старых компьютеров или телевизоров.Можно конечно попытаться намотать импульсный трансформатор своими руками. Для этого на основу из ферритового магнитопровода в виде кольца — нужно навить определённое количество витков толстого медного провода. По опыту – для получения зарядки на 50 Вт нужно брать кольцо, диаметром порядка 28 мм. Для указанной мощности идеально подойдёт провод, диаметром 0,35 мм.Главная сложность – подобрать нужно количество витков в трансформаторе. Это можно сделать как опытным путём – поочерёдно выполняя навивку и тестируя показатели, добиваясь нужных результатов по мощности. Также для упрощения просчётов есть масса программных средств, у каждого свои преимущества и недостатки. Тут кому что удобнее.Для нашего примера расчётным нормативом — является 108 витков, по факту же помещается чуть больше 110. Располагайте витки равномерно по всему кольцу, чтобы получить максимальную мощность. Не забудьте сделать прокладку между ферритовым кольцом и проводом, чтобы исключить возможность пробоя.

Витки в трансформаторе

Данная работа – монотонная, кропотливая и длительная, и далеко не каждый захочет потратить вечер на намотку. Так что лучше всё-таки заранее запастись необходимой комплектующей серийного производства.На фото ниже приведены готовые трансформаторы, в сравнении с самодельным «бубликом». О надёжности и пределах прочности моделей, произведённых заводским способом, и говорить не приходится. Поэтому, если есть возможность, используйте именно их, особенно если делаете зарядку для сложных электроприборов.

Трансформаторы

Полученный трансформатор нужно подсоединить к плате, добытой из лампочки. Один из вариантов подключения представлен на схеме ниже.

Подробная схема ИБП

Дополнительно придётся установить пару импульсных диодов (VD14 и VD15). На входной мостовой выпрямитель не лишним будет поставить диоды VD1-VD4 большей мощности. Входной дроссель также желательно перемотать проводом большего диаметра (на схеме он означен как L0). Если транзистор выдаёт недостаточное усиление токов – замените резисторы R5 и R6 на модели с меньшим номинальным сопротивлением. Возможно, нужно будет также нарастить мощности резисторов эмиттерной и базовой цепях.Рекомендуем на всех этапах сборки делать измерения токов, напряжения, частоты и температуры. По мере выявления проблем с тем или иным узлом, нужно вносить соответствующие дополнения, обеспечивающие бесперебойную работу схемы. Универсальных рецептов нет, так как прагматичные китайцы, в целях экономии нередко заменяют дорогостоящие радиодетали дешёвыми аналогами, и как ни бейся – сборка не работает. Так что этот способ использования лампочного содержимого скорее подходит для более продвинутых радиолюбителей.

Конечно, если Вы новичок и не можете точно просчитать всё: количество витков в дросселе или трансформаторе, и предотвратить возможные скачки напряжения – не советуем использовать такие самодельные блоки питания из ламп для зарядки устройств с «тонкой» сложной электроникой, типа смартфонов. Из-за скачков напряжения или неподходящей частоты — они могут быстро прийти в негодность.Такой импульсный источник больше подойдет для использования вкупе со светодиодными лентами или лампами дневного света, у которых нет блока управления, либо с простыми электроприборами. Он также сможет служить источником энергии для любых других ваших радиоэлектронных самоделок. Даже если первый опыт подключения окажется неудачным –будет не так мучительно больно и обидно. Начните лучше с самых простых вариантов. Пробуйте, но не забывайте – безопасность в этом деле – превыше всего!



1posvetu.ru

Импульсный блок питания из энергосберегающей лампы | RUQRZ.COM

В этой статье Вы найдёте подробное описание процесса изготовления импульсных блоков питания разной мощности на базе электронного балласта компактной люминесцентной лампы.Импульсный блок питания на 5… 20 Ватт вы сможете изготовить менее чем за час. На изготовление 100-ваттного блока питания понадобится несколько часов.В настоящее время получили широкое распространение Компактные Люминесцентные Лампы (КЛЛ). Для уменьшения размеров балластного дросселя в них используется схема высокочастотного преобразователя напряжения, которая позволяет значительно снизить размер дросселя.

В случае выхода из строя электронного балласта, его можно легко отремонтировать. Но, когда выходит из строя сама колба, то лампочку обычно выбрасывают.

Однако электронный балласт такой лампочки, это почти готовый импульсный Блок Питания (БП). Единственное, чем схема электронного балласта отличается от настоящего импульсного БП, это отсутствием разделительного трансформатора и выпрямителя, если он необходим.

В то же время, современные радиолюбители испытывают большие трудности при поиске силовых трансформаторов для питания своих самоделок. Если даже трансформатор найден, то его перемотка требует использования большого количества медного провода, да и массо-габаритные параметры изделий, собранных на основе силовых трансформаторов не радуют. А ведь в подавляющем большинстве случаев силовой трансформатор можно заменить импульсным блоком питания. Если же для этих целей использовать балласт от неисправных КЛЛ, то экономия составит значительную сумму, особенно, если речь идёт о трансформаторах на 100 Ватт и больше.

Отличие схемы КЛЛ от импульсного БП

Это одна из самых распространённых электрических схем энергосберегающих ламп. Для предобразования схемы КЛЛ в импульсный блок питания достаточно установить всего одну перемычку между точками А – А’ и добавить импульсный трансформатор с выпрямителем. Красным цветом отмечены элементы, которые можно удалить.

Схема энергосберегающей лампы

А это уже законченная схема импульсного блока питания, собранная на основе КЛЛ с использованием дополнительного импульсного трансформатора.

Для упрощения, удалена люминесцентная лампа и несколько деталей, которые были заменены перемычкой.

Как видите, схема КЛЛ не требует больших изменений. Красным цветом отмечены дополнительные элементы, привнесённые в схему.

Законченная схема импульсного блока питания

Какой мощности блок питания можно изготовить из КЛЛ?

Мощность блока питания ограничивается габаритной мощностью импульсного трансформатора, максимально допустимым током ключевых транзисторов и величиной радиатора охлаждения, если он используется.

Блок питания небольшой мощности можно построить, намотав вторичную обмотку прямо на каркас уже имеющегося дросселя.

БП с вторичной обмоткой прямо на каркас уже имеющегося дросселя

В случае если окно дросселя не позволяет намотать вторичную обмотку или если требуется построить блок питания мощностью, значительно превышающей мощность КЛЛ, то понадобится дополнительный импульсный трансформатор.

БП с дополнительным импульсным трансформатором

Если требуется получить блок питания мощностью свыше 100 Ватт, а используется балласт от лампы на 20-30 Ватт, то, скорее всего, придётся внести небольшие изменения и в схему электронного балласта.

В частности, может понадобиться установить более мощные диоды VD1-VD4 во входной мостовой выпрямитель и перемотать входной дроссель L0 более толстым проводом. Если коэффициент усиления транзисторов по току окажется недостаточным, то придётся увеличить базовый ток транзисторов, уменьшив номиналы резисторов R5, R6. Кроме этого придётся увеличить мощность резисторов в базовых и эмиттерных цепях.

Если частота генерации окажется не очень высокой, то возможно придётся увеличить емкость разделительных конденсаторов C4, C6.

Импульсный трансформатор для блока питания

Особенностью полумостовых импульсных блоков питания с самовозбуждением является способность адаптироваться к параметрам используемого трансформатора. А тот факт, что цепь обратной связи не будет проходить через наш самодельный трансформатор и вовсе упрощает задачу расчёта трансформатора и наладки блока. Блоки питания, собранные по этим схемам прощают ошибки в расчётах до 150% и выше. Проверено на практике.

Не пугайтесь! Намотать импульсный трансформатор можно в течение просмотра одного фильма или даже быстрее, если Вы собираетесь выполнять эту монотонную работу сосредоточенно.

Ёмкость входного фильтра и пульсации напряжения

Во входных фильтрах электронных балластов, из-за экономии места, используются конденсаторы небольшой ёмкости, от которых зависит величина пульсаций напряжения с частотой 100 Hz.

Чтобы снизить уровень пульсаций напряжения на выходе БП, нужно увеличить ёмкость конденсатора входного фильтра. Желательно, чтобы на каждый Ватт мощности БП приходилось по одной микрофараде или около того. Увеличение ёмкости С0 повлечёт за собой рост пикового тока, протекающего через диоды выпрямителя в момент включения БП. Чтобы ограничить этот ток, необходим резистор R0. Но, мощность исходного резистора КЛЛ мала для таких токов и его следует заменить на более мощный.

Если требуется построить компактный блок питания, то можно использовать электролитические конденсаторы, применяющиеся в лампах вспышках плёночных «мальниц». Например, в одноразовых фотоаппаратах Kodak установлены миниатюрные конденсаторы без опознавательных знаков, но их ёмкость аж целых 100µF при напряжении 350 Вольт.

Блок питания мощностью 20 Ватт

Блок питания мощностью 20 Ватт

Блок питания мощностью, близкой к мощности исходной КЛЛ, можно собрать, даже не мотая отдельный трансформатор. Если у оригинального дросселя есть достаточно свободного места в окне магнитопровода, то можно намотать пару десятков витков провода и получить, например, блок питания для зарядного устройства или небольшого усилителя мощности.

На картинке видно, что поверх имеющейся обмотки был намотан один слой изолированного провода. Я использовал провод МГТФ (многожильный провод во фторопластовой изоляции). Однако таким способом можно получить мощность всего в несколько Ватт, так как большую часть окна будет занимать изоляция провода, а сечение самой меди будет невелико.

Если требуется бо’льшая мощность, то можно использовать обыкновенный медный лакированный обмоточный провод.

Внимание! Оригинальная обмотка дросселя находится под напряжением сети! При описанной выше доработке, обязательно побеспокойтесь о надёжной межобмоточной изоляции, особенно, если вторичная обмотка мотается обычным лакированным обмоточным проводом. Даже если первичная обмотка покрыта синтетической защитной плёнкой, дополнительная бумажная прокладка необходима!

Как видите, обмотка дросселя покрыта синтетической плёнкой, хотя часто обмотка этих дросселей вообще ничем не защищена.

Наматываем поверх плёнки два слоя электрокартона толщиной 0,05мм или один слой толщиной 0,1мм. Если нет электрокартона, используем любую подходящую по толщине бумагу.

Поверх изолирующей прокладки мотаем вторичную обмотку будущего трансформатора. Сечение провода следует выбирать максимально возможное. Количество витков подбирается экспериментальным путём, благо их будет немного.

Мне, таким образом, удалось получить мощность на нагрузке 20 Ватт при температуре трансформатора 60ºC, а транзисторов – 42ºC. Получить ещё большую мощность, при разумной температуре трансформатора, не позволила слишком малая площадь окна магнитопровода и обусловленное этим сечение провода.

На картинке действующая модель БП

Мощность, подводимая к нагрузке – 20 Ватт.Частота автоколебаний без нагрузки – 26 кГц.Частота автоколебаний при максимальной нагрузке – 32 кГцТемпература трансформатора – 60ºСТемпература транзисторов – 42ºС

Блок питания мощностью 100 Ватт

Для увеличения мощности блока питания пришлось намотать импульсный трансформатор TV2. Кроме этого, я увеличил ёмкость конденсатора фильтра сетевого напряжения C0 до 100µF.

Блок питания мощностью 100 Ватт

Так как КПД блока питания вовсе не равен 100%, пришлось прикрутить к транзисторам какие-то радиаторы.

Ведь если КПД блока будет даже 90%, рассеять 10 Ватт мощности всё равно придётся.

Мне не повезло, в моём электроном балласте были установлены транзисторы 13003 поз.1 такой конструкции, которая, видимо, рассчитана на крепление к радиатору при помощи фасонных пружин. Эти транзисторы не нуждаются в прокладках, так как не снабжены металлической площадкой, но и тепло отдают намного хуже. Я их заменил транзисторами 13007 поз.2 с отверстиями, чтобы их можно было прикрутить к радиаторам обычными винтами. Кроме того, 13007 имеют в несколько раз бо’льшие предельно-допустимые токи.

Если пожелаете, можете смело прикручивать оба транзистора на один радиатор. Я проверил, это работает.

Только, корпуса обоих транзисторов должны быть изолированы от корпуса радиатора, даже если радиатор находится внутри корпуса электронного устройства.

Крепление удобно осуществлять винтами М2,5, на которые нужно предварительно надеть изоляционные шайбы и отрезки изоляционной трубки (кембрика). Допускается использование теплопроводной пасты КПТ-8, так как она не проводит ток.

Внимание! Транзисторы находятся под напряжением сети, поэтому изоляционные прокладки должны обеспечивать условия электробезопасности!

Действующий стоваттный импульсный блок питания

Резисторы эквивалента нагрузки помещены в воду, так как их мощность недостаточна.Мощность, выделяемая на нагрузке – 100 Ватт.Частота автоколебаний при максимальной нагрузке – 90 кГц.Частота автоколебаний без нагрузки – 28,5 кГц.Температура транзисторов – 75ºC.Площадь радиаторов каждого транзистора – 27см².Температура дросселя TV1 – 45ºC.TV2 – 2000НМ (Ø28 х Ø16 х 9мм)

Выпрямитель

Все вторичные выпрямители полумостового импульсного блока питания должны быть обязательно двухполупериодным. Если не соблюсти это условие, то магинтопровод может войти в насыщение.

Существуют две широко распространённые схемы двухполупериодных выпрямителей.

1. Мостовая схема.2. Схема с нулевой точкой.

Мостовая схема позволяет сэкономить метр провода, но рассеивает в два раза больше энергии на диодах.

Схема с нулевой точкой более экономична, но требует наличия двух совершенно симметричных вторичных обмоток. Асимметрия по количеству витков или расположению может привести к насыщению магнитопровода.

Однако именно схемы с нулевой точкой используются, когда требуется получить большие токи при малом выходном напряжении. Тогда, для дополнительной минимизации потерь, вместо обычных кремниевых диодов, используют диоды Шоттки, на которых падение напряжения в два-три раза меньше.

Пример.Выпрямители компьютерных блоков питания выполнены по схеме с нулевой точкой. При отдаваемой в нагрузку мощности 100 Ватт и напряжении 5 Вольт даже на диодах Шоттки может рассеяться 8 Ват.

100 / 5 * 0,4 = 8(Ватт)

Если же применить мостовой выпрямитель, да ещё и обычные диоды, то рассеиваемая на диодах мощность может достигнуть 32 Ватт или даже больше.

100 / 5 * 0,8 * 2 = 32(Ватт).

Обратите внимание на это, когда будете проектировать блок питания, чтобы потом не искать, куда исчезла половина мощности.

В низковольтных выпрямителях лучше использовать именно схему с нулевой точкой. Тем более что при ручной намотке можно просто намотать обмотку в два провода. Кроме этого, мощные импульсные диоды недёшевы.

Как правильно подключить импульсный блок питания к сети?

Для наладки импульсных блоков питания обычно используют вот такую схему включения. Здесь лампа накаливания используется в качестве балласта с нелинейной характеристикой и защищает ИБП от выхода из строя при нештатных ситуациях. Мощность лампы обычно выбирают близкой к мощности испытываемого импульсного БП.

При работе импульсного БП на холостом ходу или при небольшой нагрузке, сопротивление нити какала лампы невелико и оно не влияет на работу блока. Когда же, по каким-либо причинам, ток ключевых транзисторов возрастает, спираль лампы накаливается и её сопротивление увеличивается, что приводит к ограничению тока до безопасной величины.

На этом чертеже изображена схема стенда для тестирования и наладки импульсных БП, отвечающая нормам электробезопасности. Отличие этой схемы от предыдущей в том, что она снабжена разделительным трансформатором, который обеспечивает гальваническую развязку исследуемого ИБП от осветительной сети. Выключатель SA2 позволяет блокировать лампу, когда блок питания отдаёт большую мощность.

Важной операцией при тестировании БП является испытание на эквиваленте нагрузки. В качестве нагрузки удобно использовать мощные резисторы типа ПЭВ, ППБ, ПСБ и т.д. Эти «стекло-керамические» резисторы легко найти на радиорынке по зелёной раскраске. Красные цифры – рассеиваемая мощность.

Из опыта известно, что мощности эквивалента нагрузки почему-то всегда не хватает. Перечисленные же выше резисторы могут ограниченное время рассеивать мощность в два-три раза превышающую номинальную. Когда БП включается на длительное время для проверки теплового режима, а мощность эквивалента нагрузки недостаточна, то резисторы можно просто опустить в воду.

Будьте осторожны, берегитесь ожога!Нагрузочные резисторы этого типа могут нагреться до температуры в несколько сотен градусов без каких-либо внешних проявлений!То есть, ни дыма, ни изменения окраски Вы не заметите и можете попытаться тронуть резистор пальцами.

Как наладить импульсный блок питания?

Собственно, блок питания, собранный на основе исправного электронного балласта, особой наладки не требует.

Его нужно подключить к эквиваленту нагрузки и убедиться, что БП способен отдать расчетную мощность.

Во время прогона под максимальной нагрузкой, нужно проследить за динамикой роста температуры транзисторов и трансформатора. Если слишком сильно греется трансформатор, то нужно, либо увеличить сечение провода, либо увеличить габаритную мощность магнитопровода, либо и то и другое.

Если сильно греются транзисторы, то нужно установить их на радиаторы.

Если в качестве импульсного трансформатора используется домотанный дроссель от КЛЛ, а его температура превышает 60… 65ºС, то нужно уменьшить мощность нагрузки.

Не рекомендуется доводить температуру трансформатора выше 60… 65ºС, а транзисторов выше 80… 85ºС.

Каково назначение элементов схемы импульсного блока питания?

Схема импульсного блока питания

R0 – ограничивает пиковый ток, протекающий через диоды выпрямителя, в момент включения. В КЛЛ также часто выполняет функцию предохранителя.

VD1… VD4 – мостовой выпрямитель.

L0, C0 – фильтр питания.

R1, C1, VD2, VD8 – цепь запуска преобразователя.

Работает узел запуска следующим образом. Конденсатор C1 заряжается от источника через резистор R1. Когда напряжения на конденсаторе C1 достигает напряжения пробоя динистора VD2, динистор отпирается сам и отпирает транзистор VT2, вызывая автоколебания. После возникновения генерации, прямоугольные импульсы прикладываются к катоду диода VD8 и отрицательный потенциал надёжно запирает динистор VD2.

R2, C11, C8 – облегчают запуск преобразователя.

R7, R8 – улучшают запирание транзисторов.

R5, R6 – ограничивают ток баз транзисторов.

R3, R4 – предотвращают насыщение транзисторов и исполняют роль предохранителей при пробое транзисторов.

VD7, VD6 – защищают транзисторы от обратного напряжения.

TV1 – трансформатор обратной связи.

L5 – балластный дроссель.

C4, C6 – разделительные конденсаторы, на которых напряжение питания делится пополам.

TV2 – импульсный трансформатор.

VD14, VD15 – импульсные диоды.

C9, C10 – конденсаторы фильтра.

Интересное по этой теме:

www.ruqrz.com

---

Смотрите также

•
  Шуруповерт bort bab 18ux2 dk отзывы
•
  Как мультиметром проверить емкость аккумулятора шуруповерта
•
  Насадка на шуруповерт для заточки сверл
•
  Шуруповерт bosch gsr 12 2 professional
•
  Ремонт аккумуляторов для шуруповерта в минске
•
  Замена аккумуляторов на шуруповерте на литиевые
•
  Ячевский виталий владимирович украл шуруповерт
•
  Шуруповерт для забора из профнастила
•
  Шуруповерт makita ddf 343 she
•
  Шуруповерт hyundai a 1212 expert
•
  Ремонт шуруповерта кратон своими руками
