Для чего нужна стойка для дрели и как ее сделать самому. Стойка для шуруповерта

Сделать приспособление для вертикального сверления можно за день. Проверено.

Все, кто используют ручную дрель, знают, как трудно удержать руками строгую вертикаль. При сверлении заготовок большой толщины есть риск сломать сверло. Всякий раз возникает желание вести инструмент по направляющей, а такой возможности нет.

Вторая распространенная задача – насверлить множество однотипных отверстий в одной заготовке. Держа в руках дрель, делать такую работу долго и неудобно.В слесарных мастерских издревле применяют сверлильные станки разной мощности. Но их стоимость для домашнего приобретения слишком велика.

К тому же домашний мастер не выполняет сверление в промышленных масштабах. Следовательно, такая покупка никогда не окупится.Существуют фабричные приспособления для вертикального сверления, способные превратить ручную дрель в полноценный сверлильный станок. Многие из них снабжены координатными пластинами и подвижными тисками.

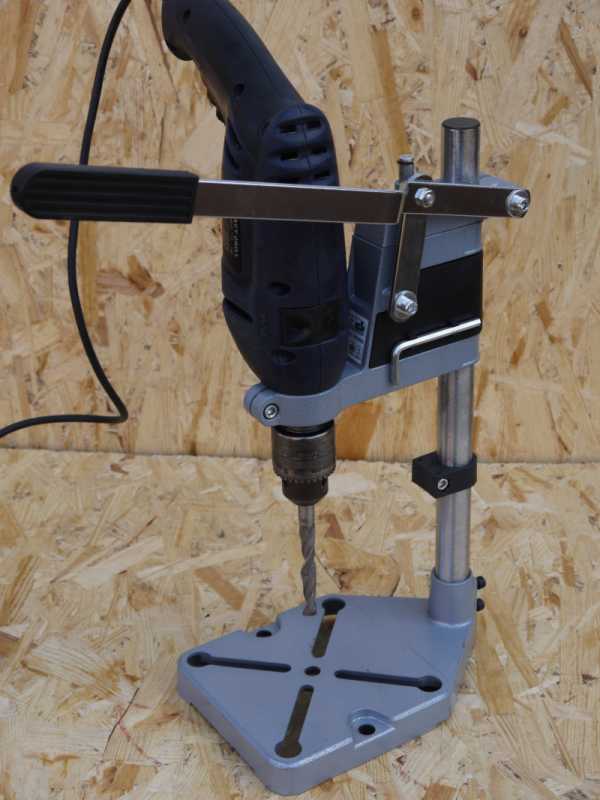

Стойка вертикальная для сверления отверстий дрелью

Это действительно удобное приобретение, но стоимость такого станка сопоставима со стоимостью дрели. Поэтому домашние мастера зачастую изготавливают самодельный сверлильный станок. Главные преимущества конструкции – дешевизна и возможность создать приспособление, идеально совместимое с вашей ручной дрелью. При наличии в доме (сарае, гараже) ненужного фотоувеличителя, микроскопа или другого механизма с вертикальной подачей рабочего узла, задача упрощается.

Самодельная стойка из старого микроскопа

Остается лишь приспособить к изделию дрель. Если такого бонуса нет – подставка делается «с нуля».

Как сделать из дрели станок, используя подручные материалы

Из чего должна состоять направляющая подставка для ручной дрели:

Устойчивая станина.

Желательно с возможностью установки тисков или другого приспособления, удерживающего заготовку. В домашних условиях изготавливается из толстого ДСП, фанеры, или текстолита. По центру оси устанавливаемой дрели, необходимо оставить отверстие диаметром пару сантиметров.

Описание необходимых частей сверлильного станка из дрели

Направляющая вертикальная стойка.

Тут фантазия разработчиков неограниченна. Это может быть брусок, фанерная пластина, металлический профиль или труба. Главный принцип при изготовлении – строгая вертикаль по отношению к опорной станине. В противном случае сверло будет отклоняться от прямолинейного движения, портить заготовку и ломаться.

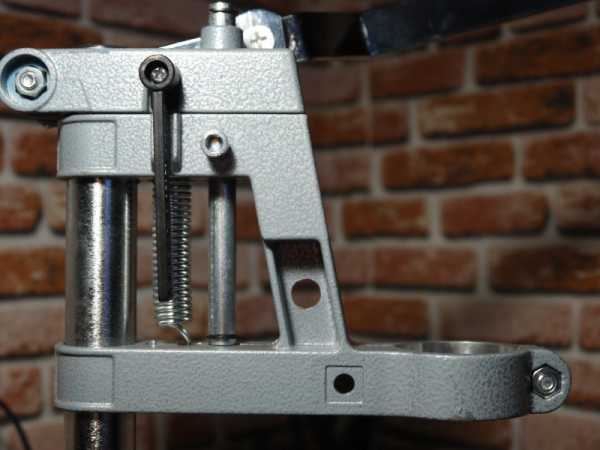

Механизм хода.

Может быть рычажного типа, или использовать пару шестерня-рейка. Принципиально не имеет значения, какую конструкцию выбрать. Важно соблюдать принцип доступности материалов, иначе может оказаться, что дешевле приобрести готовое изделие.

Механизм подъема и опускания сделан руками из досок

Второй пример подъемного механизма выполненный из металла

Причем подаваться может не только дрель к заготовке. Иногда удобнее поднимать изделие к сверлу. Например – на компактных моделях.

Кронштейн для ручной дрели.

Идеальное решение – использование посадочного места для ручки дрели с хомутовым захватом. Оно охватывает подшипник вала, и оптимально подходит для центровки всей конструкции.

На практике – не всегда ваша дрель имеет такое посадочное кольцо. В таком случае инструмент крепится хомутами за корпус. При таком способе, важно добиться хорошей центровки оси вращения, и, разумеется – идеальной ее вертикальности.

Самодельный вариант станка из монтажных пластин

ВАЖНО! Ось вращения дрели всегда вертикальна. Для сверления под углом – переориентируйте заготовку.

Существуют и более оригинальные конструкции крепления электроинструмента. Внешний вид не имеет значения. Главное – надежность и удобство применения.

Крепление дрели выполненное из фанеры

Выключатель дрели.

Этот элемент конструкции важен, поскольку кроме удобства он обеспечивает безопасность работ. Если вы планируете навсегда оставить электроинструмент в станке – можно демонтировать кнопку и установить вместо нее стационарный включатель на корпусе станка. Если же дрель будет периодически использоваться как ручной инструмент – оптимальным способом решения вопроса будет установка розетки и клавиши включения в удобном месте приспособления.

Лампа освещения рабочего места.

Вариантов для творчества множество. Главное – она действительно необходима.Отдельно остановимся на способе крепления заготовки. Станок с тисками, несомненно, более удобен, но обязательно надо предусмотреть возможность их демонтажа. При обработке крупногабаритных деталей поверхности станины должна быть ровной.

Рассмотрим наиболее удачные модели самодельных станков

Эти варианты показывают полярные уровни технологии. От примитивного, собранного из отходов, до относительно технологичного, с использованием готовых узлов.

Конструкция, собранная буквально из подножных материалов

Чертежи для сборки не требуются, все детали подгоняются по ходу работ.Для изготовления станины используется лист ДСП 50х50 см. В качестве опоры для стойки применяем деревянный кругляк. Он же придаст устойчивость конструкции, снижая центр тяжести. Механизм перемещения изготавливается из направляющей для мебельных ящиков. Разумеется, никакая из этих вещей не покупается в магазине, а извлекается из хлама в сарае или гараже.

Мебельную направляющую можно использовать для изготовления домашнего станка

Стойка из бруска прикручивается к кругляку, с противоположной стороны крепится направляющая.

Крепим направляющую к деревянной стойке

Кронштейн для дрели делается из небольшой дощечки, в которой коронкой высверливается подходящее отверстие. Единственная деталь, которая изготавливается с использованием сварки – это уголок с укосиной для жесткости, которым кронштейн крепится к направляющей.

Делаем крепление для дрели из куска доски или фанеры

Собираем механизм подъема и проверяем вертикальность хода и свободу перемещения.Рычаг подъема делается из подходящего тонкого бруска. На кругляк устанавливается металлический уголок, к нему крепится ось рычага. Кронштейн с рычагом соединяется металлической тягой. При перемещении конструкции вверх-вниз никаких заклиниваний не происходит.

Крепим кронштейн для дрели к стойке и приделываем деревянный рычаг

Благодаря устойчивости кронштейна, никаких сложных креплений придумывать не нужно. Достаточно обычного затяжного хомута подходящего размера.

ВАЖНО! После первой затяжки хомута необходимо дождаться усадки, и повторно подтянуть винт.

Такое крепление достаточно прочно, при этом всегда можно демонтировать дрель и использовать ее в качестве ручного инструмента.

Крепление дрели хомутом проверяйте на затяжку

Крепим всю конструкцию на станину при помощи прочных металлических уголков. Именно на этот элемент будет приходиться половина усилия при сверлении. Так же, крепление кругляка должно выдерживать вес всего механизма и собственно ручной дрели.

Деревянный кругляк играет роль противовеса и служит основанием для крепления к нему стойки с болгаркой

Стойка для дрели обязательно оснащается возвратной пружиной. Ее мощность подбирается таким образом, чтобы кронштейн с дрелью плавно поднимался без усилия на рычаге, а процесс сверления не был утомительным для оператора.Обязательно устанавливаем подставку для сверления, чтобы не портить станину. Качество не имеет значения, это фактически расходный материал. По мере образования большого количества дырок, подставка просто меняется на новую.

Ставим пружину на рычаг подъема

Для защиты основания кладем сменный подклад

Сверлит станок уверенно, рычаг работает без усилий. Несмотря на простоту механизма – отверстие получается строго вертикальным, горизонтальных вибраций сверла не происходит.Металлические заготовки так же легко сверлятся, дрель при этом не перегревается и сверла остаются целыми. В принципе – конструкцию можно признать удачной.

Сверлильный станок из рулевой рейки

Достаточно популярной среди отечественных кулибиных, является конструкция сверлильного станка из рулевой рейки. Этот элемент рулевого управления, после замены на новый по причине люфта, обладает достаточным запасом прочности для использования в качестве подъемного механизма сверлильного станка.

Если есть старая рулевая рейка от автомобиля, то своими руками можно смастерить сверлильный станок

Изготовление требует некоторой сноровки и применения более качественных материалов, нежели в предыдущем варианте. Размеры рулевой рейки подразумевают более массивную дрель, соответственно станина и стойка изготавливаются из металла.На место крепления рулевой колонки приспосабливается маховик или другой поворотный механизм.

Осталось придумать чем будет осуществляться вращение привода рулевой рейки

На каретку для крепления рулевых тяг устанавливается кронштейн для дрели. Его так же следует изготовить из металла, поскольку вес ручного электроинструмента будет большим.

Каретку для крепления дрели делаем из металлической пластины

Возвратная пружина тоже выбирается помощнее, в соответствие с весом конструкции.По надежности и качеству исполнения такая конструкция приближается к заводским аналогам, а по стоимости составит не более 10% от покупной. Поэтому такой вариант часто можно встретить в частных автомастерских или в арсенале слесарей-шабашников.

В этом видео направляющая для дрели изготавливается из обычных обрезков металла, которые не составит большого труда найти и сделать самому. В итоге получается отличная самодельная стойка, практически сверлильный станок, который по функционалу не уступает обычным промышленным образцам предназначенным для бытового использования. Но гораздо более экономичный в денежном эквиваленте.

Какую конструкцию выберет читатель? Главное – соблюсти баланс стоимости, необходимости и доступности материалов.

Сверлильный станок из дрели своими руками видео уроки

Урок первый. Изготовление деталей для каркаса из фанеры

Урок второй. Сборка каркаса

Урок третий. Соединение всех узлов и первый пуск

obinstrumente.ru

Недорогая стойка для дрели своими руками с подробной инструкцией

Самодельный сверлильный станок из дрели необходим для многих работ по дому и за его пределами. Например, для ремонта автомобиля или для создания поделок. Но многие умельцы не в состоянии собрать станок. Самое трудное для них в его постройке – это самодельная стойка для дрели своими руками.

Достоинства и недостатки самостоятельного изготовления стойки

Видео о том, как сделать стойку для дрели своими руками

Преимущество устройства заключаются в следующем:

Дешевизна – стоит на порядок-два меньше промышленного (из магазина).
Доступность деталей – в конструкции можно применять все, начиная от маленького бруска до частей от старых станков и автомобилей.
Разнообразие конструкций в популярных изданиях и во всемирной паутине.
Возможность творчества – создать свой надежный многофункциональный станок для дрели, который будет превосходить все опубликованные модели.

Недостатки устройств:

При сборке многих опубликованных моделей необходимы детали, изготовленные на станках или узлы старых агрегатов (машин). Это повышает цену на изготовление.
Люфт частей из-за неплотного монтажа и пригонки.
Штатив для дрели не дает возможности выполнять ряд других работ (например, сверлить под углом и др.).

Универсальная стойка станка

Это устройство предназначено для выполнения разного рода сверлильных, токарных и других специализированных работ, которые осилит мотор и редуктор дрели. Если инструмент мощный, то ему под силу все виды работ.

Представляемое устройство, если оно предназначается только для сверления, выполняется (его основные части) из дерева. В случае изготовления универсальной стойки – сделайте ее из железных или стальных пластин. Устройство состоит из следующих главных узлов:

Станина – служит главным опорным элементом всего станка.
Стойка – предназначена для закрепления каретки с дрелью и позволяет перемещать ее с помощью ручки и дополнительных элементов.
Ручка – служит для перемещения каретки по продольной оси стойки, чем обеспечивается подача вращающегося инструмента к детали.
Дополнительные узлы – предназначены для расширения возможностей стойки и придания ей новых качеств.

Данный станок является, пожалуй, самым легким в монтаже и наладке, а дополнительные узлы позволяют превратить его в универсальное устройство, которое понравится многим умельцам-самодельщикам. Рассмотрим основные части станка.

Станина для дрели своими руками

Этот узел представляет плиту из 10 мм (и более) металла или 20 мм (и более)

дерева. Чем больше мощность инструмента (дрели), тем массивнее должно быть основание. Размеры станины зависят от выполняемых работ и могут варьироваться:

для вертикального сверления – 500х500 мм;
для остальных работ – 1000х500 мм.

Но эти габариты не окончательны и могут быть изменены под ваши запросы.

Самая дешевая и легкая для повторения станина вырезается из 20-40 мм куска дерева или выполняется из 10-20 мм стали. На ней закреплена основная стойка (выставлена вертикально) и подпорка из отрезков такой же толщины. Обе детали привинчены шурупами или винтами друг к другу и снизу (сквозь станину).

Совет: Для надежности следует соединить стойку и подпорку между собой с помощью уголков металлических.

Сверлильная стойка для дрели

Она выполнена из 20-40 мм доски или стальной 10-20 мм плиты. Ее длина составляет 50-75 см и зависит от размера применяемой дрели, а ширина – 20 см. На стойке укреплен механизм перемещения дрели по продольной оси с устройством для закрепления дрели.

Порядок сборки стойки таков:

на станине укрепляется подпорка;
к основанию прикручивают вертикальную стойку, которую затем привинчивают к подпорке;
на вертикали укрепляют основания двух направляющих (телескопических мебельных), например от стола;
далее, к подвижной части направляющих прикручивают каретку с устройством для закрепления дрели.

Совет: При выборе направляющих проверьте, чтобы не было поперечного люфта.

Длина каретки также зависит от габаритов дрели и составляет 50-100 см. Она выполнена из доски или плиты из стали той же толщины и ширины, как и стойка. Каретку можно выполнить в двух вариантах:

№ 1.Дрель закреплена хомутами.

На рисунке представлено крепление обычной эл. дрели. Доска просверливается, хомуты продеваются в отверстия. Затягивание хомутов ведется соответствующей отверткой.

№ 2.Дрель закреплена на специальной колодке.

Колодка представляет плиту, прикрученную перпендикулярно к оси каретки и укрепленную металлическими уголками. В колодке высверлено отверстие на 0,5 мм меньше диаметра «передка» дрели и сделана прорезь для надежной фиксации инструмента.

Отверстие высверливается специальной насадкой (цилиндрической) или следующим образом:

измеряют диаметр инструмента и чертят круг;
внутри окружности (ближе к линии) высверливают ряд отверстий;
надфилем, ножом или пилкой прорезают оставшиеся перегородки;
полукруглым или круглым напильником выравнивают окружность, доводя ее до необходимого калибра.

Механизм перемещения

Основные элементы этого узла:

Ручка – служит для подачи дрели по направлению к обрабатываемой детали.
Пружина – предназначена для возврата каретки в исходное состояние.

Механизм перемещения может быть выполнен в двух вариантах:

Пружина находится непосредственно у ручки.
Две пружины расположены внизу – в пазах направляющих каретки.

1Вариант 1.

К основной стойке с одного края привинчены 2 металлические пластины, между которыми вставлена ось для ручки (можно применить винт М8-М12).
На другом краю тоже привинчены пластины, между которыми установлена пружина. Для ограничения возможности ее соскока в сторону служат штифты, один из которых установлен на стойке, а второй на ручке, которая двигается между пластинами.
В ручке сделан продольный паз для нормальной работы механизма.
На каретке укреплен штифт или ось для обеспечения движения по вертикали.

2Вариант 2.

И в этом случае применяются боковые пластины и центральный штифт ручки, но пружины располагаются в пазах направляющих мебельных, которые немного дорабатываются. В пазы вставляются и завинчиваются обычные уголки металлические для невозможности проскока пружин вглубь направляющих.

Работа механизма проста. При нажатии на ручку (рычаг) каретка с дрелью перемещается вниз, обеспечивая сверление детали. Во время рабочего хода каретки пружины сжимаются, запасая энергию. При отпускании рычага энергия пружин направляется обратно, и каретка идет вертикально вверх.

Дополнительные узлы

Видео-урок: как создать стойку для дрели

Доработав стойку несложным узлом, вы сможете сверлить отверстия под углом и выполнять несложные токарные и фрезерные работы по дереву.

Фрезерные работы

Для выполнения мелких фрезерных работ необходимо, чтобы деталь перемещалась по горизонтали. Чтобы обеспечить подачу применяется вторая такая же стойка, которая укрепляется на станине горизонтально. Только вместо дрели на ней должны быть закреплены тиски.

Расстояние от края детали до вырезаемого паза ограничивается промежутком от дрели до вертикальных направляющих. Для горизонтальной подачи можно применить рычажную (с помощью ручки) систему, но во избежание трудностей найдите механизм подачи стола станка (винтовой).

Сверление отверстий под углом и токарные работы

Для выполнения этих операций необходимо дополнить стойку поворотным механизмом, который представляет добавочную пластину (ДП) с отверстиями, расположенными по дуге. Все детали механизма подачи и каретка располагают на этой дополнительной пластине, которая вращается на оси, закрепленной на основной стойке.

Основные углы наклонных отверстий – 30о, 45о, 60о. Поворотный механизм можно сделать так:

сначала на стойке и в поворотной пластине высверливается отверстие для оси;
далее, измеряя углы транспортиром или каким-либо другим измерителем, высверливают отверстия по кругу на ДП;
затем совмещают осевые отверстия обеих пластин и закрепляют их винтом;
после этого через ДП на стойке высверливают 3 отверстия, как показано на рисунке.

Добавочную пластину поворачивают на нужный угол и фиксируют с задней стороны стойки тремя штифтами или винтами с гайками (последнее предпочтительнее).

Токарные работы проводят, повернув дополнительную пластину горизонтально. Ввиду малого размера патрона дрели – детали большого калибра на ней не обработаешь.

Оцените статью: Поделитесь с друзьями!

refite.ru

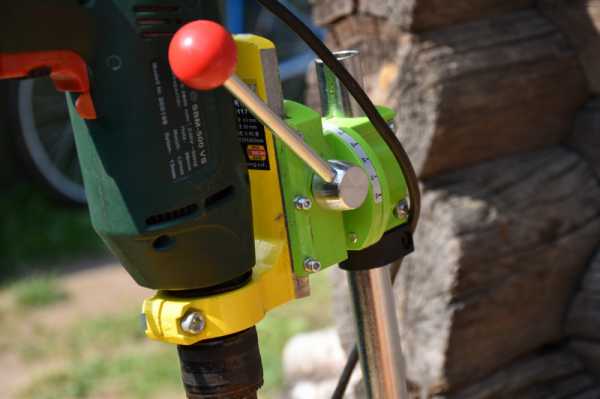

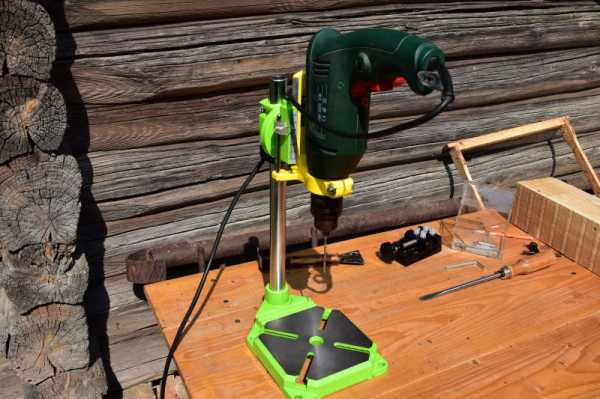

MINIQ BG-6117 - поворотная сверлильная стойка для дрели

Очень многим людям, прежде всего проживающим в загородних домах, периодически приходится выполнять работы, связанные со сверлением отверстий в различных материалах. Для этого мы используем ручную электродрель (а кто-то и механическую!), и из личного опыта прекрасно знаем, как трудно удержать руками при этом строгую вертикаль. При изготовлении глубоких отверстий всегда присутствует риск сломать сверло. При выполнении столярных и слесарных работ как правило используется соответствующий инструмент, изготовленный под выполнение этих задач. Однако бывают такие ситуации, когда намного удобнее и проще выполнить определенную работу (в данном случае имеется ввиду сверление отверстий) если вместе с дрелью использовать дополнительное оборудование. Такое комплексное применение основного режущего инструмента и вспомогательного устройства позволяют оптимизировать этот процесс и экономить время при выполнении однотипной работы. Мне раньше приходилось читать, что существуют фабричные приспособления для вертикального сверления, способные превратить ручную дрель в полноценный сверлильный станок. Но тогда я считал, что это меня совершенно не касается. Со временем и ко мне пришло понимание того, что в своём небольшом дачном хозяйстве необходимо иметь хотя бы простейший настольный сверлильный станок из дрели, информационный материал о котором я нашел на странице интернет-магазина Banggood. Прочитав отзывы и комментарии к этому товару (а из комментариев видно, что это приспособление продаётся по всему миру!) я и принял решение о его покупке. Мой выбор также основывался и на том, что пользоваться им очень легко и оно удобно при изготовлении не только вертикальных отверстий, но также имеется возможность просверлить отверстие под определённым углом. Оно практически полностью избавляет сверло от люфта, который обязательно возникает при ручной работе. Этот по сути сверлильный станок из дрели значительно повышает точность проделанного отверстия, минимально снижая погрешность. Также подобное оборудование очень сильно экономит время и силы, если необходимо частое использование или монотонная работа, поскольку дрель не надо держать в руках и воспринимать её вибрацию. На момент покупки этого оборудования у меня уже была в наличии дрель и её не надо было приобретать отдельно. К тому же в станке её фиксация выполняется так, что в случае необходимости дрель можно легко снять и использовать отдельно для самостоятельной работы. В итоге я старый инструмент не теряю, могу его использовать в случае необходимости и самостоятельно, но значительно экономлю финансовые средства, приобретая полезное для меня оборудование за сравнительно небольшие деньги.Конструктивные особенности Хочу сразу заметить, что на фотографиях продавца все элементы, о который идёт речь в обзоре хорошо показаны, а также на некоторых указаны и необходимые размеры. Поэтому дублировать эту информацию в своём обзоре я не буду. Дрель к основному узлу приспособления крепится с помощью выступающего зажима (сделан в виде хомута). Перед креплением дрели необходимо на её обязательно одеть пластмассовую цилидрическую насадку (в комплект поставки входит несколько, как для крепления дрели, так и для крепления гравера).

Дрель в зажиме фиксируется винтом. Слева от зажима крепления дрели имеется металлическая направляющая для перемещения указателя глубины сверления и шкала установки глубины резания (вертикальная, наклеенная – от 0 до 6 мм, градация 1 мм). С ними у меня никаких вопросов не возникло и работает всё исправно.

С левой стороны непосредственно за планкой «ласточкин хвост» с зубчатой рейкой находится фиксатор верхнего конца возвратной пружины. Вертикальный ход «головы» станка в общем-то мягкий, каких-либо перекосов, люфта или смещений я ещё не успел заметить. Пружина, обеспечивающая обратный ход делает это также мягко и без рывков.

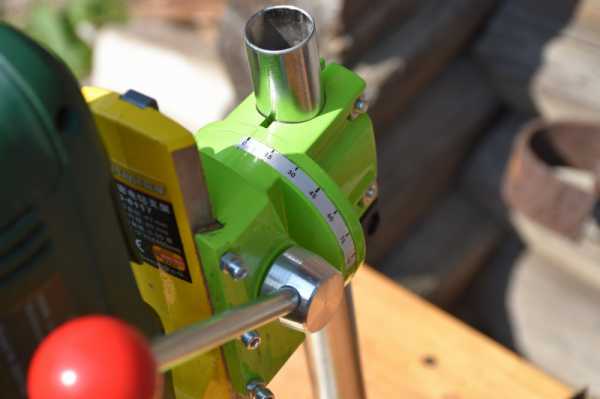

Поворотный механизм со шкалой (наклеенная по окружности – от 0° до 90°, градация 15°) находится непосредственно за рычагом вертикальной подачи. Для того, что бы повернуть «голову» станка необходимо отпустить шестигранным ключом два фиксирующих винта и выполнить поворот. У меня при повороте в некоторые места приходилось прикладывать усилия. Предполагаю, что плохо сделана обработка внутренних трущихся поврехностей. В ближайшее время с этим вопросом разберусь и, очевидно, придется смызывать и это место. После поворота дрели необходимо её новое положение зафиксировать.

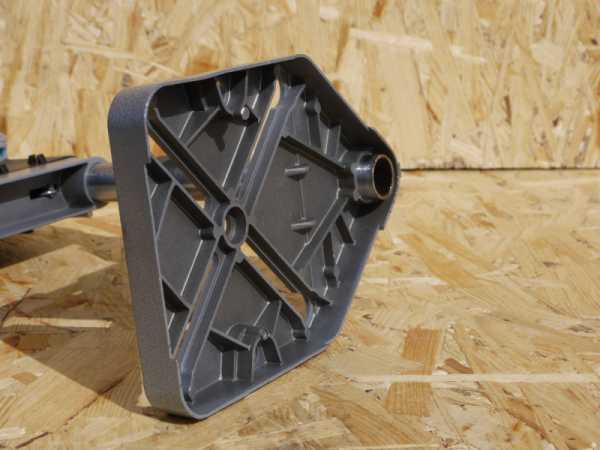

Особую роль в этой конструкции играет станина, которая сделана из металлической плиты (к ней очень хорошо прилипает магнит) и обеспечивает надежное удерживание всей конструкции. При необходимости её можно прикрепить к поверхности столярного или слесарного стола, для этого имеется четыре крепёжных отверстия. Верхняя часть станины – прямоугольный рабочий стол с радиальным расположением четырёх Т-образных пазов для фиксации иных приспособлений, и отверстием в центре для прохождения сверла. Плоскость стола имеет достаточно гладкую поверхность – результат фрезерной обработки (без последующей шлифовки). К этим элементам у меня изначально также не было никаких претензий, но потом возникли и притом серьёзные. Но об этом в следующих обзорах. Есть что рассказать.

В комплекте набор шестигранный ключей и дополнительных инструментов для сборки не требуется. При работе на этом миниатюрном настольном сверлильном станке осуществляется два основных движения: вращения патрона дрели и его поступательное перемещение в вертикальном направлении, которое обеспечивается кареткой посредством реечной передачи усилия от рычага. Рейка видна, если посмотреть на основной узел (каретку) приспособления с тыльной стороны. Хочу заметить, что никакой смазки в нём на трущихся деталях я не обнаружил. Для продления срока службы этого узла я заправил его пушечным салом (смазка ПВК пушечная), которая у меня есть ещё с времён СССР. Думаю, вреда я ему этим не причинил.

Кроме этих основных движений предусмотрена возможность вспомогательного движения – это перемещения «головы» станка вдоль колонны для установки нужного расстояния между патроном и станиной. Колонна станка сделана в виде стальной трубы (крепится к станине вертикально двумя крепёжными винтами) и имеет покрытие под никель. Основной узел ставится на колонну и фиксируется двумя стяжными винтами (сделано в виде хомута). Снизу этот узел от самопроизвольного сползания по колонне страхуется фиксатором черного цвета, который плотно облегает колонну и фиксируется также винтом. Таким образом, главный узел приспособления можно перемещать по колонне в соответствии с высотой обрабатываемой детали или заготовки.

Рекомендации Перед началом использования этой установки следует ослабить три винта в «ласточкином хвосте» (находятся справа на каретке), поскольку они изначально (на время транспортировки) закручены сравнительно крепко. При установке дрели (особенно бывшей в употреблении) обращайте особое внимание на дрель в части наличия в ней собственного люфта. В противном случае точность сверлильной работы и целесообразность использования этого оборудования ставится под сомнение. Размеры станка с сайта производителя:

Достоинства

С помощью данного оборудования можно не только выполнять сверление, но и изготовление пазов в листовом материале или деталях каких-то конструкций, применив для этого дополнительное оборудование, которое крепится к рабочему столу и необходимую фрезу. Одним словом, этот сверлильный станок можно использовать и в качестве фрезерного.

Недостатки

Внутренняя обработка отверстий в станине желает лучшего. Напильник пришлось брать в руки для удаления нежелательных заусенцев и острых кромок.
Трубка колонны на мой взгляд тонка, что способствует появлению колебаний в системе во время работы станка.
Требуется мелкая притирка деталей каретки и собственно станины для устойчивого расположения на рабочей поверхности.

Вывод Описание изделия на сайте продавца полностью соответствует оригиналу. Приобретенное оборудование сполна оправдывает потраченные на него деньги. Оно может найти применение ещё и в гараже, и в городской квартире (обычно устанавливают на балконе). Стойка выполнена достаточно качественно, само основание (станина и рабочий стол), колонна и некоторые другие детали сделаны из стали, имеют приятный внешний вид, «голова» станка ходит по колонне без особых усилий, люфтов нет. Упакована в коробке, в комплекте ключи шестигранные и 3 размера пластмассовых цилиндрических втулок для крепления дрелей различных моделей и размера. Лично я покупкой и продавцом очень доволен! Рекомендую и вам!

mysku.ru

Стойка для дрели своими руками

09 декабря 2015

Одним из приспособлений, облегчающих работу, является стойка для дрели. Она позволяет превратить обычную ручную дрель в станок, которым удобно осуществлять точное и аккуратное сверление отверстий.

Устройство стойки для дрели.

Такие приспособления позволяют существенно экономить время для обработки заготовок, кроме того, при использовании правильно собранного и изготовленного устройства существенно повышается безопасность обработки деталей. При этом сама стойка должна быть прочной и надежной, направляющие для дрели на ней должны обеспечивать свободное, но в то же время и не самопроизвольное перемещение. А система фиксации инструмента на стойке должна исключать возможность самопроизвольного выпадения или смещения инструмента. О том, как устроена стойка, какие есть покупные варианты и как сделать ее самостоятельно, рассказано ниже.

Что это такое

Направляющая

Стойкой для дрелей и других сверлильных аппаратов называют стационарное приспособление, к которому осуществляется крепление ручных сверлильных аппаратов (перфораторов, дрелей, шуруповертов). При этом большинство самодельных устройств не имеет ограничений по размерам используемого инструмента, в то же время покупные устройства обычно имеют ограничения. В основном все производимые промышленно приспособления имеют ограничения по посадочному диаметру шейки, которые редко превышают 43-45 мм.

Применение подобного устройства для фиксации дрели допускает выполнение точных отверстий и других процессов при обработке металлических, деревянных заготовок, пластика и т.д. в бытовых условиях.

Обычно в комплект заводской стойки ходят специальные тисы с разжимным механизмом, которые имеют систему быстрой фиксации заготовки. Они позволяют закрепить заготовку, а не удерживать вручную. Это дает возможность существенно увеличить безопасность работы на станке.

Стандартно покупные стойки имеют небольшие размеры и массу, что позволяет применять их даже в условиях квартиры (без специально оборудованного рабочего места). Так, размер станины у них примерно 150х200 мм, высота — чуть больше 0,5 м, масса станка составляет порядка 2-4 кг, большинство станков обеспечивает глубину сверления более 70 мм. При этом конструкция достаточно проста, что делает срок эксплуатации практически неограниченным (при соблюдении условий эксплуатации).

Схема деревянной стойки для дрели.

Почти все стойки делаются разборными, что дает возможность собрать/разобрать станок за несколько минут. Некоторые покупные стойки допускают переделку, которая позволит увеличить глубину сверления или посадочные размеры. Стоит отметить, что, несмотря на ряд очевидных достоинств, подобная стойка не способна заменить полноценный сверлильный автомат и предназначена для выполнения обработки небольших заготовок. Многие промышленно изготовленные стойки имеют люфты, которые снижают точность, однако их можно легко устранить, затягивая гайки или подкладывая прокладки в подвижные части узлов. Это позволит существенно увеличить качество обработки и точно сверлить отверстия даже в электронных платах.

При наличии умелых рук можно свободно превратить подобную стойку в полноценную сверлильную установку. Для этого можно закрепить электродвигатель нужной мощности на станке и собрать на его основе сверлильный аппарат. Чтобы обеспечить комфортную обработку деталей, рекомендовано при установке закреплять стойки к поверхности стола, верстака. Большинство промышленных установок имеет специальные отверстия для болтового крепления, однако встречаются и установки с зажимами (струбцинами).

На территории России есть несколько компаний, которые занимаются выпуском стоек для дрелей. Наиболее крупной является компания «Intertool», подобные приспособления выпускаются и обычными инструментальными заводами (например, «Смоленский инструментальный завод «ДИОЛД»). Отечественные установки имеют довольно высокое качество и приемлемую цену, что делает их конкурентоспособными.

Однако при наличии желания, нужных материалов и свободного времени такую стойку под дрель можно собрать самому.

Самостоятельное изготовление

Стойка для дрели своими руками изготавливается достаточно просто, однако на это требуется довольно много времени. Самостоятельно изготовить станок гораздо более выгодно, чем приобретать промышленный образец, поскольку при изготовлении будут учитываться конкретные задачи, которые должен выполнять станок.

Рассмотрим 2 типа самодельных станков:

Станок-подставка под дрель.
Сверлильный станок, который изготовлен в результате глубокой переделки дрели.

Станок-подставка для дрели

Схема соединения стойки, подпорки и станины.

Это самое простое решение. Для изготовления подставки под дрель в качестве основы подойдут ДСП или МДФ (ведь дрель имеет малую массу). Самым важным моментом является выдерживание прямого угла между держателем и основанием.

Для начала изготавливается основание. Его обычно делают прямоугольной формы, отпиливая нужный размер от МДФ или ДСП. В основании делают отверстия для крепления основания к рабочей поверхности и для установки направляющей.

Направляющая для дрели должна быть легкая и полая внутри. Идеально для этого подойдет дюралевая или алюминиевая труба, реже используют изделия из стали, некоторые приспосабливают для этих целей алюминиевые профили. Высота направляющей должна быть около 0,5 м. При этом важно, чтобы направляющая стабильно стояла на поверхности. Для этого к стороне, которая будет устанавливаться на поверхность, приваривают лист металла, равный площади основания, так, чтобы после соединения он не выступал за пределы основания. Рекомендуется применить 2 направляющих на одной стойке. Это существенно упростит конструкцию станка и сэкономит время.

Фиксация дрели при помощи автомобильной шпаклевки.

Для того чтобы обеспечить свободное, но в то же время и не самопроизвольное перемещение дрели по направляющим, на них надевают хомуты-ограничители хода, а саму площадку для установки дрели крепят к другим хомутам, под которые кладут прокладку из такого материала, который исключал бы самопроизвольное скольжение, но при этом относительно свободно перемещался под дополнительной нагрузкой. Часто в качестве такого материала используют либо резину, либо ветошь (зависит от массы дрели). Высота хода по направляющей должна быть небольшой и обеспечивать обработку заготовок разной толщины. Дополнительно рекомендуется установить под направляющие пружины для автоматического поднятия сверла после проделывания отверстий.

Далее на направляющие устанавливается подставка для дрели. Ее изготавливают из ДСП. Она должна обеспечивать прочное соединение с дрелью. Для этого ее делают таким образом, чтобы сечение напоминало перевернутую букву «Г». К большей стороне дрель крепят хомутами. При этом между хомутом и дрелью должна быть уложена прокладка, которая должна гасить вибрацию дрели. К этой же площадке прикрепляют и ручку для подъема-опускания дрели. Иногда ее оснащают дополнительной приставкой. Приставка должна осуществлять более надежную фиксацию дрели на подставке. Рекомендуется, чтобы поставка под дрель была выполнена по форме и под размеры инструмента, который будет эксплуатироваться.

После изготовления всех элементов приступают к сборке конструкции. Это осуществляют таким образом, чтобы исключить люфты. При этом рабочая поверхность может дополнительно оснащаться струбцинами (которые закрепляют на поверхности) для обеспечения надежного удержания заготовки при сверлении. На поверхности можно закрепить пару линеек и транспортир для более точного сверления и нанесения разметки на заготовку.

Как изготовить полноценный станок из дрели

Стойка

Это несложно. Основу для такого станка и направляющие изготавливают аналогично описанию выше. Исключение составляет переделка подставки под дрель. Об этом расскажем подробнее.

Поскольку дрель довольно неудобно применять на подобных стойках из-за ее размеров, то можно существенно улучшить сверлильный станок, разобрав дрель и установив вместо готового инструмента его внутренние элементы.

Для этого из дрели извлекается двигатель и пусковое устройство. Двигатель фиксируется хомутами к поставке так, чтобы были исключены вибрации при работе и его смещение. Для этого под хомуты подкладывают прокладки, а сами хомуты очень плотно затягивают. При этом размер подставки существенно уменьшается по сравнению с подставкой под дрель. Пусковое устройство рекомендуется уложить в какую-нибудь изолированную коробку, а провода, которыми подключают двигатель удлиняют. Это позволит закрепить коробку на основе, а не на подставке, что упростит конструкцию.

Далее на вал двигателя надевают и фиксируют патрон (если на дрели между двигателем и патроном была передача, то устанавливают и ее). После этого станок готов. Работать на таком станке гораздо удобнее, чем на станке-подставке, поскольку он будет более компактен и легок, а также позволит точнее сверлить отверстия. При этом необязательно портить дрель. Однофазный асинхронный электродвигатель для такого станка можно взять с какой-либо старой бытовой техники (например, стиральной машины), а патрон купить отдельно. При этом мощность станка будет увеличена.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Стойка для дрели

Всем привет! В этом топике рассмотрю бюджетную стойку для дрели. Девайсов с аналогичной конструкцией под разными недобрендами достаточно и в офлайне и отечественных интернет магазинах, поэтому, полагаю, ниже сказанное частично охарактеризует и эти товары. Поставляется инструмент в вот такой картонной коробке

естественно в разобранном виде (правда в оригинале каждая деталь находится в отдельном пакетике, а на фото это уже мои труды)

Собрать стойку не составит особого труда, но на всякий случай производитель приложил инструкцию, а на странице товара есть видео сборки

Весь крепеж закручивается при помощи комплектного шестигранного ключа 5 мм. В итоге получаем вот такую конструкцию

Но, обо всем по-порядку. Базой является алюминиевая подошва с толщиной стенки 2 мм и большим количеством ребер жесткости.

На ней имеется два крепежных отверстия к столу, диаметром 11 мм и межосевым расстоянием 130 мм. Также, отверстие ф10 для выхода сверла и пазы для закрепления тисков.

На подошве, при помощи двух болтов, фиксируется стальная трубка диаметром 25 мм и длиной 400 мм. Она же является направляющей для механизма перемещения.

Сам механизм, также выполнен из алюминиевого сплава. Состоит из двух частей, подвижной и неподвижной, соединенных между собой довольно мощной пружиной. Место под установку дрели имеет диаметр 43мм.

Но в комплекте имеется два пластиковых кольца с толщиной стенки 1 и 2 мм, при помощи которых посадочный диаметр можно уменьшить.

На устройстве предусмотрена линейка глубины сверления, со шкалой до 60мм, что соответствует максимальной глубине сверления.

Рядом с ней находится болт для фиксации штифта-ограничителя глубины сверления. Демонтировав пластиковые накладки, функционал которых ограничивался только местом для хранения комплектного шестигранника, можно рассмотреть все составные части механизма.

А вот так выглядит стойка в сборе с установленной дрелью

При установке сверла ф10, расстояние между площадкой и острием сверла составляет около 85 мм. Часть этого пространства будут занимать тиски.

Пора бы разобраться, что из себя представляет этот девайс на практике. Первым делом бросается в глаза шероховатость направляющей трубы. Такая грубая обработка непременно приведет к износу механизма перемещения и появлению люфтов, так как последний выполнен из алюминия. Этот недостаток я устранил заменой направляющей трубы. У меня как раз была нужного диаметра. Таким образом я получил более гладкую поверхность и прибавил высоты.

После монтажа на стол, обнаружилось еще одно слабое место. Подошва имеет недостаточную жесткость в отмеченном на фото месте.

Особенно это стало заметно после установки более длинной направляющей. В следствии чего направляющая труба, при нагрузках, может отклонятся от перпендикуляра. Этот момент решил установкой дополнительного крепежного болта. Непосредственно в низу направляющей приварил для него гайку. На фото примерка

Вот теперь можно работать. Правда нужны еще тиски. На их изготовлении и решил испытать работу инструмента. Наверное, основным параметром точности такого инструмента является возможность получить перпендикулярное отверстие. Для проверки сделал два отверстия глубиной по 40 мм и установил в них штифты.

теперь при помощи угольника смотрим что получилось

есть небольшое отклонение, но это и не сверлильный станок, думаю большинство аналогичных стоек покажут ориентировочно такой результат. Также следует заметить, что заготовка не была зафиксирована в тисках, а удерживалась рукой, да и деревянная подкладка тоже могла быть не идеальна. В будущем попытаюсь отрегулировать перпендикулярность к тискам. Промеры штангенциркулем показали разность межосевых расстояний 0.4 мм

В целом результат меня удовлетворил. Хотел доделать тиски и показать их в обзоре, но место в котором планировалась установка винта, не поддалось сверловке имеющимися сверлами. Поэтому отложил доработку на попозже. Поработав некоторое время с этим инструментом, могу сказать что аналогичные девайсы не заменят обычный сверлильный станок. Дело в скорости сверления. В большинстве случаев сверловку лучше производить на низких оборотах, а при выставлении низких оборотов на дрели — падает ее мощность. Особенно это чувствуется при использовании сверл от ф10 мм. Можно, конечно, приловчится одной рукой регулировать подачу, а другой пытаться удержать необходимые обороты кнопкой на дрели. Но в таком случае обе руки заняты, а еще как-то необходимо подавать СОЖ. Не смотря на эти неудобства точность сверления все равно будет выше (особенно на полностью отрегулированном механизме), чем сверление дрелью вручную. Напоследок коротенький ролик:
