Как сделать самодельный лодочный мотор из триммера. Триммер из шуруповерта своими руками


Как сделать триммер из дрели и болгарки своими руками

Как сделать триммер своими руками

Содержание статьи

Вопрос о том, как сделать триммер своими руками, всегда актуален среди владельцев частных домов с небольшим земельным участком. Аккуратный и ухоженный газон возле дома, это не только красиво, но ещё и безопасно в плане отсутствия клещей на нём.

О том, как избавиться от клещей на дачном участке рассказывалось ранее, сегодня же будет рассмотрен вопрос — как сделать триммер своими руками из самых подручных для этого средств.

Сегодня в продаже можно встретить различные варианты триммеров, работающих как от электричества, так и от бензина. Однако не всегда есть возможность купить триммер, да и в большинстве, случае он не так уж и нужен.

Преимуществами же самодельного триммера из дрели или болгарки является то, что когда нужно покосить газон возле дома, триммер с лёгкостью собирается. При ненадобности же, дрель или болгарка с триммера снимаются и используются по своему прямому назначению.

Как сделать триммер из дрели и болгарки

Для того чтобы сделать триммер из дрели много материалов и инструментов не понадобится. Не нужно будет также разбирать дрель, для того чтобы сделать из неё ручной триммер своими руками.

К тому же, заменой дрели может послужить аккумуляторный шуруповёрт, который может быть подсоединён к автомобильному аккумулятору для увеличения продолжительности работы триммера.

Изготовление триммера из дрели своими руками

Основные требования к самодельному триммеру в первую очередь предъявляются к его безопасности. Нож самодельного триммера очень острый, поэтому наличие защитного кожуха на триммере является обязательным условием.

То же самое относиться и к рукоятке триммера, на которой будет зафиксирована дрель. Рукоятка должна быть выполнена из прочных материалов, можно конечно и из древесины, однако лучше использовать для этих целей алюминиевую трубу.

Кроме этого, работать с триммером после его сборки должно быть не только максимально безопасно, но и удобно. Поэтому обязательно следует подогнать держатель триммера под свой рост, может быть, установить на него дополнительную рукоять сбоку и т. д.

Сначала подготавливается рукоять триммера, на которой следует закрепить дрель. Для фиксации дрели нужны будут длинные болты и металлические хомуты. Обязательно провод питания дрели должен быть примотан к ручке триммера. Нельзя чтобы провод болтался и представлял собой опасность при попадании его под режущий  элемент триммера.

Как сделать нож для триммера: материалы

Нож самодельного триммера крепиться к дрели гайкой и болтом, который зажимается в патроне. Обязательно перед этим нужно не забыть и установить на триммер защитный кожух, чтобы обеспечить собственную безопасность во время скашивания травы.

Нож для триммера может быть сделан из инструментальной стали или из другого очень прочного материала. Следует знать, что чем меньше будет по толщине нож триммера, то тем лучше он будет справляться с резкой травы. Длина ножа триммера зависит в первую очередь от защитного кожуха и ширины захвата скашиваемой травы. Чаще всего длина ножа триммера не превышает 30 сантиметров.

Триммер из болгарки своими руками

Вопрос о том, как сделать триммер из болгарки своими руками, решается примерно таким же самым образом, как и вышеописанное изготовление триммера из дрели. Здесь существует лишь небольшое отличие в креплении болгарки к держателю. В качестве ручки для триммера может быть выбрана металлическая труба, к которой на конце нужно приварить пластину с отверстием для фиксации болгарки болтом.

Небольшие изменения коснулись и ножа самодельного триммера. В случае с использованием болгарки, здесь нож не в виде длинного прямоугольника. Нож самодельного триммера из болгарки сделан из диска по бетону, с предварительно срезанными острыми гранями, которые как раз и предназначены для скашивания травы.

Вопрос о том, как сделать триммер из дрели или болгарки вполне решаем и самостоятельным путём Главное не забывать о технике безопасности и тщательным образом изучить данный вопрос.

Только после этого, можно смело браться за изготовление триммера своими руками.

samastroyka.ru

Самодельный триммер из дрели, болгарки или шуруповёрта

Из чего сделать самодельный триммер

Содержание статьи

Триммер очень удобная вещь, чтобы поддерживать газон возле дома в надлежащем состоянии. Однако не всегда есть потребность в постоянной необходимости этого садового инструмента, поэтому многие люди предпочитают всё же не покупать триммер.

В тоже время, стричь траву чем-то надо и триммер как некстати подходит для этих целей, потому что газонокосилка имеет ещё большую стоимость. По этой причине, многие садоводы выходят из сложившейся ситуации путём изготовления самодельного триммера.

Материалов, из которых можно сделать самодельный триммер на самом деле хватает. Триммер можно собрать из болгарки небольших размеров, дрели или шуруповёрта, а также обычного двигателя или двигателя внутреннего сгорания.

Из чего сделать самодельный триммер

В прошлом выпуске журнала «САМаСТРОЙКА» было рассказано о том, как сделать триммер из дрели своими руками. Сложного в этом ничего нет, главное это то, чтобы самодельный триммер отвечал после изготовления все нормам безопасности в работе.

Самодельный триммер из дрели или шуруповёрта в отличие от триммера от болгарки издаёт меньший шум в работе, поэтому он пользуется большей популярностью. Единственным недостатком триммера из дрели, впрочем, как и из болгарки, является зависимость от электроэнергии.

Триммер из болгарки

Самодельный триммер из болгарки изготавливается по тому же принципу что и триммер из дрели. Важно чтобы рукоять триммера была бы максимально удобной в работе, имела бы дополнительную ручку с боку.

Также очень важно, чтобы диск от болгарки для триммера закрывался бы защитным кожухом. В качестве режущего элемента в триммере из болгарки, выступает диск для резки металла специально подготовленный перед этим.

Кроме этого, самодельный триммер можно сделать и из практически любого небольших, конечно же, размеров двигателя внутреннего сгорания. Например, можно сделать триммер из вот такого как на картинках двигателя от самолёта.

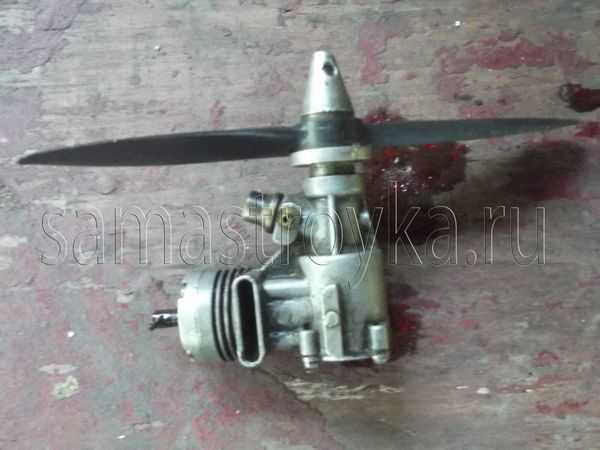

Данный двигатель серии МК раньше пользовался широкой популярностью в авиамодельных кружках. Он имеет невысокий уровень шума, а, изготовив больший бачок для топлива, можно значительно увеличить время работы самодельного триммера.

Пожалуй, единственным недостатком такого мотора является то, что работает он исключительно на керосине, предварительно смешанным с эфиром. Поэтому цена такого топлива, несколько выше, чем стоимость обычного бензина или дизельного топлива.

Сделать самодельный триммер можно и из любого другого двигателя, обладающего небольшими размерами. Главное, прежде всего, это наличие в нём достаточной мощности и энергонезависимости.

samastroyka.ru

Как сделать электрический триммер своими руками из пылесоса или другого электроинструмента

С вопросом аккуратного и быстрого скашивания травы около забора дачи я столкнулся давно, когда пришлось учиться пользоваться обыкновенной косой — литовкой.

Сразу подумал, что не помешала бы простенькая газонокосилка купить которую в то время было не просто. Поэтому решил поэкспериментировать с самодельной конструкцией.

В итоге приобрел практический опыт скашивания травы, благодаря которому удалось купить триммер, который хорошо подходит для моих целей.

На основе полученных знаний высказываю советы домашнему мастеру как своими руками сделать электрический триммер из отслужившего оборудования на основе электродвигателя от пылесоса, дрели или болгарки с картинками, схемами и фотографиями, позволяющими повторить подобную конструкцию.

Обратите внимание, что моя газонокосилка собиралась на скорую руку из самых, доступных материалов. Ее крепление делалось для надежной работы без соблюдения каких-либо условий дизайна, но с обеспечением требований элементарной безопасности. Так что не судите строго за непрезентабельный внешний вид конструкции.

Содержание статьи

Правила безопасности

Начну с этого раздела дабы напомнить: любая самодельная конструкция газонокосилки может причинить вред здоровью. Особенно актуально это требование для:

  1. электрического оборудования;
  2. вращающихся с большой скоростью деталей механизмов.

Рассмотрим вкратце эти два фактора.

Электрическая опасность триммера

Электроэнергия не думает о вашем здоровье. Она создает путь тока там, где для него предоставлены лучшие условия и меньшее электрическое сопротивление. Получить удар током можно даже от случайных вещей: одежды, окружающих предметов, стоящего автомобиля. В этом нет ничего странного. Надо заботиться о себе, применять средства защиты.

При создании электрического триммера своими руками сразу обращайте внимание на прочность и качество изоляции всех токоведущих частей как внутри двигателя, так и на наружной схеме. Ее монтаж должен выполнять квалифицированный работник.

Во время работы самодельный триммер необходимо:

  1. подключать через исправный удлинитель:
  2. обязательно использовать защиту автоматическим выключателем, который спасет вашу жизнь при коротком замыкании в схеме;
  3. не пренебрегать защитой УЗО, которая автоматически прекратит путь тока через ваше тело в случае любого повреждения изоляции оборудования.

Все три перечисленных устройства следует проверить. Они должны отвечать требованиям безопасности по техническим характеристикам, уставкам, быть правильно налаженными.

Помните про общие рекомендации: не работать в сырую погоду и не косить траву газонокосилкой с росой. Влажная среда хорошо проводит электрический ток.

Опасности механической схемы

Коллекторные двигатели развивают очень большие скорости вращения. У пылесосов они могут составлять от 11000 до 30000 оборотов в минуту. Этого вполне достаточно для того, чтобы из-под режущей головки вылетел мелкий камушек, кусок проволоки или щепки, как пуля из винтовки.

Отличие будет в том, что направление пули выбирает снайпер, а камушка из газонокосилки — случай. Куда он полетит предугадать невозможно. Поэтому при работе необходимо:

  • обеспечить устойчивое положение тела, что является общим требованием безопасности при работе со всеми инструментами;
  • защитить себя плотной одеждой из натуральных хлопчатобумажных тканей или джинсовки;
  • надевать на ноги прочную обувь, а не открытые сандалии;
  • пользоваться очками или защитной маской.

Газонокосилка из электродвигателя от пылесоса

Моя конструкция состоит из:

  • коллекторного двигателя;
  • узла крепления его на деревянной штанге;
  • самодельного режущего ножа;
  • опорного колеса;
  • кнопки выключателя;
  • защитных чехлов.

Электродвигатель

За основу конструкции газонокосилки взят коллекторный двигатель от старого пылесоса советских времен на 300 ватт марки «Буран». От его использования по назначению пришлось отказаться после того, как в результате длительной эксплуатации стали изнашиваться различные прокладки, нарушилось движение воздуха. Мне надоело устранять появляющиеся свищи, сказывающиеся на напоре и всасывании, посему купил ему замену.

Внешний вид собранного триммера со стороны двигателя показан на фотографии. Поскольку он уже не используется, то покрылся ржавчиной, а остатки скошенной травы давно высохли и остались прилипшими ко всем деталям. Мне намного удобнее работать заводской конструкцией.

Двигатель совсем не пришлось переделывать. Просто с помощью электрической дрели, тисков и ножовки по металлу изготовил несколько крепежных элементов и защитные чехлы. На очередном фото приподнят колпак, вырезанный из пластиковой бутылки, закрывающий щеточный узел.

На этой картинке плохо виден рабочий нож, но его можно рассмотреть выше.

Для большей наглядности приподнял пальцем защитную крышку и показал крупным планом двигатель со стороны щеток. Здесь полностью все заводские детали остались в работоспособном состоянии.

С противоположной стороны работает смонтированный еще на заводе конденсатор.

Штанга

Крепление всех деталей самодельного триммера выполнено на высушенной деревянной палке без какой-либо ее обработки. Просверлил в ней крепежные отверстия, а некоторые детали, например, скобу ручки прикрутил куском проволоки.

Все эти соединения видны на разных снимках.

Самодельный нож для травы

Примечательно то, что когда я снял крыльчатку вентилятора, то увидел: освободившееся место на валу ротора идеально подходит для крепления самодельного ножа. Даже гайку и прокладки не пришлось подбирать.

Неудачный опыт

Поначалу попробовал крепить на вал проволоку разных диаметров. Она нормально начинала косить траву, но очень быстро обрывалась. Ее структура не выдерживает механических нагрузок на разрыв и изгиб, развиваемых большими оборотами двигателя и встречной травой. Поэтому производители триммеров выпускают разные сорта лески.

Способ изготовления газонокосилки

Сделал нож для самодельного триммера по следующей технологии:

  • взял металлическую пластину из мягкой стали;
  • вырезал ее прямоугольной формой;
  • просверлил по центру отверстие по диаметру вала;
  • заточил края для уменьшения нагрузок при косьбе.

Чтобы показать способ его крепления через заводскую втулку я немного открутил гайку, а сам нож просто отогнул рукой.

Опорное колесо

Основной недостаток этой конструкции газонокосилки, как и всех триммеров с нижним расположением электрического двигателя, заключается в необходимости прикладывать большие физические усилия для удержания ножа в нужной плоскости при косьбе. Мышцы работника при этом напрягаются, а сам он быстро устает. Нужен упор на землю.

Поэтому я к корпусу двигателя и штанги посредством переходников прикрепил небольшие колесики от старой детской тележки. Они легкие, но значительно облегчают работу.

Кнопка выключателя

Ее необходимо располагать на ручке непосредственно под ладонью.

Так можно быстро отключать триммер.

Выбор конструкции

Использовал специальное крепление кнопки с самовозвратом от одного из отработавших свой ресурс измерительного электроприбора. Оно просто прикручено к деревянной штанге мягкой медной проволокой в изоляции и для лучшей наглядности фото сдвинуто с ее оси набок.

Коммутирующая способность контактов с запасом выдерживает мощность, развиваемую двигателем в 300 ватт.

Обращаю внимание на функцию самовозврата. Применять обычный выключатель я не советую. Если при работе вы случайно упадете, потеряете равновесие или произойдет что–то непредвиденное, а работающий триммер выскользнет из рук, то остановить его моментально вы не сможете. Острый нож будет резать все, что попадется на его пути.

Чтобы предотвратить несчастные случаи при подобных ситуациях я даже на заводском триммере исключил функцию постоянной работы, удалив соответствующий переключатель. Считаю, что безопасность и здоровье дороже подобных удобств с рисками.

Способ монтажа

Случайный доступ к электрическим контактам проводов ограничен изоляцией специальной изолирующей ленты.

На следующем фото я их специально оголил. Так будет вам лучше видно крепление и подключение.

Пайку, кстати, делал все тем же паяльником Момент, о котором у меня набралось самое большое количество комментариев. Хотя существует много других конструкций, описанных в отдельной статье о выборе паяльников для домашнего мастера.

Провода к кнопке самодельной газонокосилки просто обмотаны вокруг штанги, а с обратной стороны скручены и припаяны в разрыв одной питающей жилы кабеля. Соединения заизолированы изолентой, закрыто защитными кембриками.

По правилам безопасности любой выключатель или кнопка управления должны коммутировать фазу, а не ноль. Но в рассматриваемой конструкции каждый раз определять ее положение не имеет особого смысла, да и самодельный триммер создавался ради эксперимента, а не длительной работы. Он вполне удовлетворительно себя зарекомендовал при косьбе газона.

Защитные чехлы

Вы уже увидели их изображение на всех вышерасположенных фотографиях. Сверху двигателя для защиты коллекторного узла при работе я просто вставил отрезанную горловину от пластиковой бутылки.

Нижний чехол удалось сделать из корпуса этого же пылесоса, вырезав из него часть сектора. Прикрепил его винтами с гайками.

Триммер из дрели или болгарки

Принцип создания самодельной конструкции на основе этого инструмента точно такой же, как и в моем случае.

Двигатель крепят на нижнем конце штанги, а рабочий нож изготавливают в виде насадки.

Принцип крепления ножа

Для дрели можно на обычную шпильку накрутить две гайки, стянув их ключами, а плоскость созданного упора использовать для установки ножа.

Крепежная гайка завершит эту конструкцию. Если поставить широкие шайбы, то фиксация будет прочнее. Стопорные гайки можно заменить одной, но ее потребуется приварить. Шпилька обратным концом вставляется в патрон дрели и зажимается, как сверло.

Отверстие ножа необходимо просверлить по центру, а собранной насадке обеспечить хорошую балансировку. Иначе возникнут боковые биения, на которые подшипники дрели не рассчитаны.

Устанавливайте правильное направление вращения ротора переключателем дрели. При включении триммера гайка должна работать на зажим ножа, а не откручиваться. В противном случае нож с острыми кромками может вылететь из крепления.

Насадка для лески триммера

Изготовить своими руками катушку для крепления лески можно, но я смысла особого в этом вопросе не вижу. Проще купить ее в магазине или использовать от поломанного триммера.

Дело в том, что в процессе работы, когда леска укорачивается, ее режущую длину можно восстановить простым ударом вращающейся головки о землю. Эта функция работает при соблюдении точных размеров насадки после сложных механических настроек. А одноразовое крепление лески требует частых выключений триммера для ее замены.

Заключительные советы

Позаботьтесь в первую очередь о своей безопасности. Для этого:

  • еще раз вспомните правила обращения с электричеством;
  • не работайте без защитных чехлов с открытыми вращающимися ножами;
  • не доверяйте посторонним людям без должной подготовки свои опасные самоделки;
  • при косьбе не отвлекайтесь, но контролируйте рабочую территорию. На нее не допускайте детей, животных, случайных посетителей.

Самодельная газонокосилка помогает прочувствовать все прелести и недостатки электрического скашивания травы, особенности работы подобных устройств, необходимость балансировки центра масс. После приобретения небольшого опыта пользования ею легче выбирать заводскую модель, профессионально подготовленную для длительного применения.

А сейчас рекомендую закрепить в памяти материал просмотром видеоролика Михаила Майорова «Электрический триммер своими руками».

Напоминаю, что у вас наступило благоприятное время поделиться статьей с друзьями в соц сетях и задать вопросы в комментариях.

Полезные товары

housediz.ru

Самодельный лодочный мотор из триммера: фото чертежей, видео

Переделать обычную лодку, даже резиновую, в моторку проще простого: нужно установить на нее бензиновый двигатель. Электрический нашими рыбаками не ценится: тяжелый, малый запас хода и подзарядить его во время длительной рыбалки нет никакой возможности. Однако стоимость даже самого простого варианта для лодки изрядна – 20–30 тыс. р.

Делаем самодельный лодочный мотор

Мотор из триммера: особенности

Идея, использовать в качестве лодочного двигатель от чего-нибудь другого, приходила в голову не одному домашнему мастеру. В результате мотор для лодки своими руками научились делать из газонокосилки, шуруповерта, и, конечно, бензокосы. Конечно – потому что стоимость бензокосы по сравнению с мотором на порядок меньше, а мощность привода вполне приемлемая.

Мотор из триммера сделать проще всего, так как прибор обладает всеми нужными механизмами:

  • экономичный двигатель – особенно если речь идет о четырехтактном. В большинстве случаев используется, конечно, двухтактный, так как стоимость его ниже;

  • встроенный топливный бак, почти всегда прозрачный, так что уровень топлива легко контролируется;
  • готовые элементы управления – стартер, газ;

  • штанга с жестким валом, который передает крутящий момент.

Единственная сложность при переустановке мотора – разные задачи, для которых разрабатывались двигатели. Привод на бензокосе работает с большими оборотами и малым крутящим моментом, в то время как лодочный должен делать все наоборот. Поэтому, чтобы соорудить лодочный мотор из триммера понадобятся и инструменты, и чертежи. На фото – пример использования бензокосы в качестве привода.

Необходимые инструменты и материалы

  • Триммер – для небольшой резиновой лодки достаточно аппарат мощностью в 0,7–0,8 кВт. Как утверждают пользователи, даже с таким приводом лодка двигается со скоростью 5–7 км/час. Для стальной используются более мощные приводы. При этом нужно учитывать еще и вес машины.

  • Дюралюминий для винта, толщина 2 мм.

  • Струбцина или другое приспособление, для того чтобы закрепить двигатель на лодку.

  • Сварочный аппарат – без него можно обойтись только в том случае, если все необходимые детали закупаются.

Технология изготовления

Лодочные моторы из триммера изготавливаются двумя способами: все детали, наподобие винта, покупаются либо производятся своими руками. Второе решение потребует больше усилий, но и меньше затрат.

Как таковой чертеж нужен не для самого привода, а при изготовлении самодельного винта. Размеры последнего зависят от мощности привода и массы лодки. Винт с параметрами 100*30 мм вполне способен двигать транспорт весом до 120 кг.

  1. Проще и быстрее соорудить мотор для лодки из триммера, если выбрать модель с прямым валом. Если используется аппарат с изогнутым валом – штанга выгнутой формы, ее придется почти полностью переделывать, так как стальной трос в принципе не может передавать доставочный крутящий момент. В этом случае трубку нужно будет изготовить своими руками из дюраля, затем впрессовать в нее бронзовую втулку, оставшуюся после разборки гнутого вала, и вставить заново подогнанный пластиковый держатель.
  2. Самодельный винт вырезается из пластинки дюралюминия по чертежу, кромки затачиваются. Лопасть должна иметь изогнутую форму, для этого их по очереди отгибают на 10 мм. Винт всегда можно подкорректировать, подрезав или изогнув сильнее лопасти, если его работа при испытаниях окажется неудовлетворительной.
  3. Винт устанавливается вместо триммерной головки. Обязательно использование кольцевой насадки, иначе лопасти могут пропороть материал лодки или повредить его. На фото – крепление винта.
  4. Через интернет можно найти готовые наборы для переделки бензокосы в плавсредство. Он включает в себя привод и переходники к валу. Переходники универсальны, что позволяет обойтись без переделок изогнутой штанги и вала. Часто в такой комплект входит струбцина. В этом случае вся работа сводится к сборке модификации.
  5. Управление – ручка стартера, может использоваться от триммера. Но если оно неудобное, что бывает часто, его заменяют любым подходящим переключателем – от велосипеда, например.
  6. Самодельные лодочные моторы из триммера закрепляются струбциной на лодочный транец.

На видео процесс преобразования бензокосы в лодочный привод рассмотрен более подробно.
