Бетономешалка своими руками из стиральной машины видео: двигатель и емкость от стиральной машины

Далее следует определиться с типом привода и передаточного механизма. Лучший вариант – использование двигателя от стиральной машины, он обеспечивает оптимальную частоту оборотов (в пределах 1300-1450 об/мин, 25-40 оборотов бочки после редуктора) и выдерживает значительные эксплуатационные нагрузки. Он может достаточно долго работать без перегрева в непрерывном режиме или при небольших паузах для охлаждения, у многих из них еще действует таймер. При покупке готовых двигателей отталкиваются от мощности, указанной в инструкции, рекомендуемый минимум для самоделок составляет 12 Вт/л для неподвижных агрегатов с принудительным замесом, 15 – горизонтальных гравитационных, 20 – наклонных вращающихся моделей.

Для преобразования вращающего момента выбирается ременная, цепная или зубчатая передача. Расчет звеньев или диаметра колес проводится из учета максимально допустимой итоговой частоты оборотов – 50 в минуту, лучше меньше. При изготовлении наклонного смесителя предпочтение отдается прямому редуктору, горизонтальной – угловому. Лучше всего для данных целей подходят маховик, шестерня для подключения к нему стартера или ступица колес от старого легкового автомобиля, в остальных случаях для обеспечения правильной передачи требуется сложный расчет.

Пошаговое руководство по сборке ручной бетономешалки из бочки

Простейшим вариантом является насаженная на металлическую трубу молочная фляга или цилиндрическая бадья с прорезанным люком для засыпки компонентов и выгрузки раствора. Лучшие результаты при этом достигаются при реализации схемы с рабочей осью, проходящей строго по диагонали, отпадает необходимость в наваривании внутренних выступов или лопастей, качество получаемых смесей считается приемлемым.

• Подготовка емкости. Работы начинаются с осмотра бочки и оценки ее состояния, она считается подходящей для собирания бетономешалки при отсутствии на стенках дефектов и тонких участков. Одно дно оставляется цельным и герметичным, во втором прорезается люк (1/3 от общей площади), отрезанный кусок насаживается на петли, уплотняется прокладками с внутренней стороны и закрывается замком. С двух сторон просверливаются отверстия для насадки чаши на рабочую ось.
• Сварка треугольной или квадратной стационарной рамы из металлических уголков с шириной не менее 100×100 мм.
• Подготовка вала: металлическая труба зачищается шкуркой.
• Насадка бочки на ось.
• Установка подшипников в верхней части рамы, соединение всех элементов, приварка с одной или двух сторон ручки.
• Окрашивание корпуса и рамы грунтами и эмалями с антикоррозийными свойствами.

При желании такая бетономешалка из бочки достаточно быстро подключается к электроприводу. В этом случае к рабочему валу приваривается широкий зубчатый венец или колесо, на одной с ним плоскости к раме фиксируется двигатель с венцом поменьше и обеспечивается цепная или ременная передача.

Важным требованиям является прокладка и закрепление по краям резины или силикона.

Инструкция по сборке бетоносмесителя принудительного действия

Отличием от предыдущей схемы является наличие наваренных на рабочий вал лопастей, обеспечивающих равномерное перемешивание компонентов с любой плотностью. Для работы используется старая стиральная машинка, основные этапы включают:

• Подготовку рамы из толстого деревянного бруса или металла. В первом случае для соединения отдельных элементов используются система пазов или саморезы, во втором они образуют жесткий каркас с помощью сварочного аппарата. На этом этапе также предусматривается расположение поворотного механизма, облегчающего процесс выгрузки раствора.
• Демонтаж двигателя из стиральной машины и замена его валом.
• Нарезка из толстого листа стали лопастей и прикручивание их к оси при помощи болтов. Чем толще будет металл, тем лучше, ввиду высокой степени износа рекомендуемым минимумом является 3 мм.
• Герметизация сливного отверстия бака.
• Фиксация емкости на жесткую основу.
• Подключение электродвигателя, оптимальным вариантом будет зубчатая передача.
• Монтаж защитного кожуха.

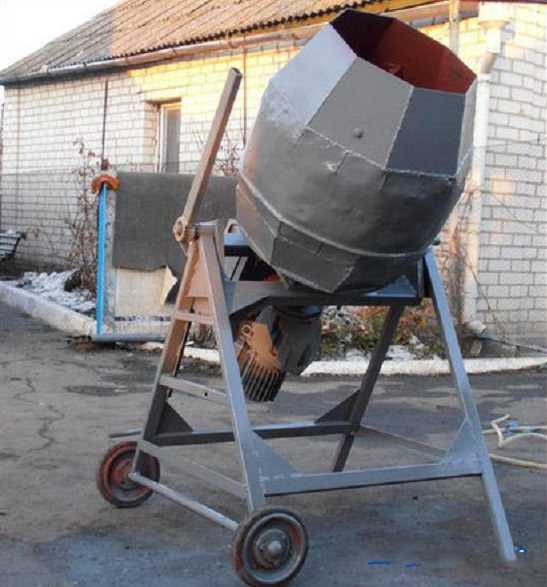

Профессиональные самодельные бетономешалки собираются по готовым чертежам, их отличительной чертой является форма рабочей емкости в виде груши (с сужающимися краями). Ее можно сделать самостоятельно из простой бочки, но лучшие показатели качества растворов и прочности и надежности самого агрегата достигаются при вырезке конусообразных элементов из цельного листа металла и сварке их между собой. Внутри привариваются как минимум две симметричные лопасти, крепление вала на подшипники проводится в первую очередь и лишь потом устанавливается двигатель и редукторная передача.

Нюансы технологии сборки, советы и рекомендации

Основные проблемы связаны с организацией правильной передачи крутящегося момента на вал и обеспечением удобной выгрузки, герметичности и устойчивости. При планировании частого использования предпочтение отдается моделям, поворачивающимся в разные стороны с механизмом фиксации рабочей емкости в определенном положении (ограничителями поворотных шестерней). Для упрощения процесса замеса и обеспечения безопасной и длительной эксплуатации самодельной бетономешалки советуется:

1. Соблюдать соосность и симметричность при размещении лопастей или зубьев внутри бочки или сваренной бадьи. Их сдвиг относительно центра тяжести или друг друга приводит к некачественному перемешиванию раствора, возникновению бокового биения, дополнительным нагрузкам на стенки чаши и быстрому выходу из строя.

2. Зачищать металлические детали от ржавчины и обрабатывать их антикоррозийными грунтами. По окончании сборки смеситель окрашивается еще раз.

3. Устанавливать дополнительные ребра жесткости для улучшения устойчивости как стационарных, так и перемещаемых агрегатов. Во втором случае к нижней части основания привариваются колеса от старой тачки.

4. Сделать две ручки при сборке бетономешалки с ручным приводом. Это позволит вращать ее с любой удобной стороны самому или задействовать силы двух человек.

5. Отслеживать состояние шкивов и аналогичных элементов, соединяющих редуктор и двигатель. Они не должны быть сильно ослабленными или натянутыми, ременная, цепная или зубчатая передача фиксируется на одной плоскости с венцом, закрепленным на основном рабочем валу.

6. Подключать кабель питания к двигателю через пускатель с кнопкой.

7. Использовать однородные виды металла.

8. Предусмотреть защиту двигателя от брызг строительного раствора, такой кожух проще всего соорудить из крупноперфорированного жестяного или стального листа.

9. Делать периодическую проверку и подтягивание соединений болтов бетономешалки.

От бетономешалки до барабана для волокна – загружаемые чертежи

Это пустая трата времени – иметь машину, которая может выполнять только одну работу, особенно если маловероятно, что она будет использоваться более одной недели в году. Я люблю универсальность, и именно это позволяет вам сделать это простое преобразование; Превратите небольшую бетономешалка в барабан для фибры … и обратно, когда это необходимо.

Если вы собираетесь заниматься обработкой большого количества волокон в домашних условиях, то даже если вам для начала пришлось купить новую бетономешалку, эта машина быстро окупится за сэкономленное время. Промышленный стакан обойдется вам в несколько тысяч долларов. Вы можете построить его самостоятельно примерно за 80 долларов плюс еще 300 долларов за бетономешалку, если у вас еще нет подходящей. Вам также понадобится воздуходувка для листьев, которая может стоить вам еще 75 долларов, если у вас еще нет такой, чтобы играть в саду.

Обработка волокна

Одним из самых сложных шагов на пути превращения животного волокна в красивую пряжу является удаление грязи, растительности и другого мусора. Вы когда-нибудь ворчали, когда находили крошечный кусочек растительности в серийно выпускаемой пряже? Вместо того, чтобы расстраиваться, вы должны быть в восторге от количества работы, которая уходит на очистку волокна, чтобы сделать эту пряжу, и как совершенно удивительно, что вы не найдете намного больше мусора! Получить сено из руна может быть настолько сложно, что для многих это просто не стоит усилий, и они предпочитают отправлять его на мельницу для переработки. Однако для некоторых из нас это не вариант. Вскормив и полюбив своих животных, есть что-то особенное в обработке волокна своими руками. Также нередко случается получать свое волокно обратно с мельницы, смешанное с чужим.

Переворачивание и продувка – это всего лишь еще один шаг в процессе обработки волокна, но это может быть и самый важный процесс, требующий много времени и кропотливой тяжелой работы вне дома. Коммерческие мельницы не переворачивают волокно. Вместо этого они пытаются удалить растительность на этапе мытья или чистки. После того, как волокно высохнет, волокна разделяются мощными захватами и мощными воздуходувками. Машины для обезвоживания и очистки иногда используются для удаления большего количества нежелательных вещей. Тем не менее, я могу заверить вас, что если вы перевернете свое волокно ПЕРЕД тем, как отправить его на мельницу, они будут очень довольны вами, и вы, как правило, в конечном итоге заплатите гораздо меньше за процесс очистки!

НАЖМИТЕ ЗДЕСЬ, чтобы загрузить планы по созданию собственного

Домашняя переработка

Для домашнего переработчика чистка волокна обычно требует многочасового ручного сбора и сортировки волокна, удаления всех последних соломинок и жуков. Это грязная, пыльная и трудоемкая работа. Стакан FAB ускоряет этот процесс в тысячу раз, и независимо от того, сколько или как мало волокон вы очищаете каждый год, вы будете поклоняться земле, на которой стоит ваш стакан!

Эта машина развивалась с помощью серии экспериментальных молотильных грохотов, столов для обмолота и проволочных корзин, и я могу честно сказать, что комбинация барабана и воздуходувки является огромным улучшением любого из немеханических методов, которые мы пробовали.

Хотя тумблер выглядит сложным, это удивительно дешевая и простая конструкция даже для новичка в деревообработке. Все, что вам нужно для начала, это подходящая бетономешалка. Если у вас нет бетономешалки, вам нужно будет построить раму для удержания барабана, а также найти подходящий приводной механизм. Это может быть устройство с ручным приводом или электродвигатель, система шкивов и ремней. Мало того, что в бетономешалке есть все, что вам нужно, у вас также есть работающая бетономешалка.

Эти чертежи содержат подробные пошаговые инструкции о том, как построить этот барабан и переоборудовать бетономешалку для его питания.

Двадцать девять чертежей CAD (автоматизированное проектирование) плюс более тридцати фотографий сопровождают видеоролики на нашем канале YouTube.

Как и во всех планах FAB «Build Your Own», все доходы от продаж идут на уход за ламами и альпаками в ламах в Raw Sanctuary. Спасибо за заботу!

В этом коротком видео показан барабан в действии и самый простой способ очистки флиса:

 Загрузить планы здесь

Эти планы защищены авторским правом FAB Fiber Arts Bootcamp (BC) 2013

Как перепрофилировать старую стиральную машину: 9+ творческих идей

Если ваша стиральная машина сломалась, и это кажется неважным кого вы называете это не может быть исправлено, не отчаивайтесь! Даже самая старая машина может пригодиться на долгие годы. Вам не обязательно выбрасывать машину или сдавать ее на переработку. Вместо этого вы можете использовать его для создания множества диких идей. Дайте жизнь машине. Используйте его в качестве украшения или соберите свой собственный барбекю! Есть много вещей, которые вы можете попробовать. Сегодня мы покажем вам 9+ креативные идеи, как перепрофилировать старую стиральную машину.

Есть много способов перепрофилировать стиральную машину

Стиральные машины являются одним из самых полезных бытовых приборов. Они помогают стирать полотенца, одежду, обувь и многое другое. Но когда приходит время, они начинают ломаться. Но это не делает их бесполезными. Почему бы не дать старому мотору (если он еще работает) новую жизнь? Или дверь? Вы можете использовать каждую крошечную часть. Можно использовать даже поврежденный барабан, так как он сделан из качественного металла. Между тем, дверь имеет ударопрочное стекло. Следите также за тем, чтобы не потерять мелкие детали и различные элементы конструкции. Они тоже могут пригодиться. Кто знает, когда вам может понадобиться пружина, подшипник или кронштейн. И не волнуйтесь, хотя некоторые из этих идей могут показаться абсурдными, их не так сложно реализовать, как вы думаете. Просто включите свое воображение и следуйте инструкциям!

Как перепрофилировать старую стиральную машину

Бетономешалка

Если ваша старая стиральная машина имеет форму цилиндра или бочки, то вы можете легко превратить ее в сверхкомпактную бетономешалка . Хотя создание такого устройства может показаться невыполнимой задачей, если вы будете следовать правильным инструкциям, у вас все получится. Итак, что вам нужно сделать? Первый шаг — удалить активатор. Активатор — это то, что вы называете вращающимся диском, который находится на стенке или дне бачка омывателя. Его работа заключается в том, чтобы смешать все белье вместе, когда машина работает. На его место установите определенные типы бетоносмесительных лопастей или лопастей. Вы можете заказать их онлайн, купить в местном хозяйственном магазине.

Или, если вы действительно умеете обращаться со сварочным пистолетом, сделайте их сами. Сделайте их из металлического листа и придайте им U-образную форму. Убедитесь, что они имеют толщину около половины сантиметра. Теперь осталось увидеть, что мотор или двигатель нуждается в замене. Если он конченый, вам понадобится новый. Если вы также хотите смешать большие объемы бетона, вам может понадобиться купить более прочный бетон. Теперь осталось поставить коробку передач вместо ременной передачи. Таким образом можно регулировать скорость миксера. Вуаля! У вас есть бетономешалка. Ну да, это, конечно, не самый простой из самоделок, но это возможно, если вам нравится делать такие проекты.

Вот еще один вариант бетономешалки, сделанной своими руками из барабана стиральной машины

@psychpolis

Барбекю

Если вы и ваша семья любите вкусную еду на гриле, то вам обязательно нужно сделать это своими руками барбекю. Мясо и рыбу будет очень легко приготовить, и они станут такими же вкусными в этом шашлыке, как и другие. Основа этой конструкции находится в барабане. Выньте его из стиральной машины и следуйте этому простому видео на YouTube, чтобы узнать о следующих шагах. А после того, как вы это сделаете, почему бы не приготовить вкусный ужин на гриле и не приготовить гамбургеры.

Сделать шашлык из барабана за считанные минуты

Герметик

Так как дверца стиральной машины является герметичным уплотнителем, она может стать отличным штатным окном из нее. Все, что вам нужно сделать, это вырезать подходящее отверстие в соответствии с размерами двери, а затем установить ее. Вы можете разместить его на собачьей будке или использовать, если вам нужно такое окно.

Сделать прохладное окно

Журнальный столик

Барабан — одна из самых полезных частей стиральной машины. Если вам нравится современный дизайн, вы можете создать свой собственный журнальный столик с барабаном. Удивите своих гостей, подав на них восхитительную чашку кофе или маття. Прикрепите стальные стержни к задней части барабана и добавьте немного стекла или дерева на место отверстия. При желании можно установить подсветку. Вы можете покрасить его. Кроме того, вы можете делать все, что вашей душе угодно. И его также можно использовать как прикроватную тумбочку, стул и многое другое.

Проявите творческий подход со своим журнальным столиком

@vickymyerscreations

Люстра

Люстра, сделанная из барабана стиральной машины, станет идеальным дополнением любого интерьера. Чтобы сделать это произведение, все, что вам нужно сделать, это снова вынуть барабан. После этого просто снабдите его проводом, розеткой и лампочкой. Вы также можете поставить это творение на штатив и получить идеальный торшер.

Красивая люстра из барабана

Духовка

Вы не поверите, но из деталей старой стиральной машины можно создать удивительную духовку. Хотя этот процесс требует времени, мы обещаем, что оно того стоит. Еда идеально готовится, создавая вкусные угощения. Вот видео о том, как можно сделать эту печь.

Приготовьте вкусные красные перцы в этой духовке

Подставка для дров или вина

Если у вас дома есть камин, но негде держать дрова, у нас есть для вас. Как и в случае с журнальным столиком своими руками, все, что вам нужно сделать, это установить ножки на барабан. Вы можете сделать вертикально или горизонтально. Это зависит от вас. После этого вы можете поместить свои деревянные бревна в отверстие барабана. Используйте его как практичное украшение вокруг камина. Вы также можете установить листы внутри, чтобы создать подставку для вина.

Вино или бревна, все равно выглядит чертовски круто

@joiadecasa

Собачья будка

У вас есть четвероногий друг, которому нужна собачья будка? Тогда почему бы не переработать детали вашей старой стиральной машины и не построить из них потрясающую собачью будку? Порадуйте свою собаку этим простым улучшением дома! Вы можете использовать дверь и прикрепить ее к дому. Это поможет изолировать собаку от холодных ночей или нежелательных гостей. Однако, если вы собираетесь использовать эту герметичную дверь, важно просверлить отверстия в корпусе домика, чтобы у щенка была надлежащая вентиляция. Таким образом, у собаки будет достаточно воздуха для дыхания, но при этом она будет защищена. Вы также можете выпотрошить всю машину и использовать ее как сам дом.

Подарите своему пушистому другу дом

Цветочный горшок

Если вы любите цветы и постоянно нуждаетесь в горшке, вы можете использовать барабан. После того, как вы отсоедините барабан от стиральной машины, все, что вам нужно сделать, это прикрепить ножки. Вы можете раскрасить его в причудливые цвета, узоры или стили. Или оставить как есть. Возможности безграничны. Тогда все, что вам нужно сделать, это добавить немного почвы, и вы цветы. И с другой стороны, вам никогда не придется беспокоиться о ржавчине!

Вы можете посадить большие растения или сделать клумбу

Яма для костра

Вам не нужно платить кучу денег, чтобы создать потрясающую яму для костра на заднем дворе.
