Как самостоятельно переделать аккумуляторный шуруповерт в сетевой? Переделка аккумуляторного шуруповерта

питание от сети 220 вольт, переделка своими руками

Продлить жизнь аккумуляторному шуруповерту можно, если переделать его на сетевой Те, кто хотя бы однажды пользовался аккумуляторным шуруповертом, не могли не оценить его удобство. Не путаясь в проводах, в любой момент вы можете проникнуть прибором в труднодоступные ниши, привезти его на дачу, или вынести на улицу и подлатать детскую площадку. Но все преимущества такого прибора хороши, пока не разрядился аккумулятор.

Как переделать аккумуляторное устройство на шуруповерт от сети 220 вольт

Сегодня шуруповерт относится к приборам, которые мы очень часто используем в быту. На производстве он также незаменим. Этот прибор подходит для выполнения различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует наличия резьбовых соединений.

Шуруповерт с аккумуляторным приводом обладает компактностью и мобильностью. Но не все рады этим преимуществам, потому, что у прибора быстро садится аккумулятор, и приходится прерывать работы на половине пути. Поэтому, многих владельцев данного инструмента интересует вопрос, как можно переделать шуруповерт с аккумулятором на сетевой.

Для того чтобы переделать аккумуляторное устройство на сетевой шуруповерт, необходимо заранее подготовить материалы и инструменты для работы

Причиной данного решения становится еще и тот факт, что при долгом неиспользовании прибора происходит самостоятельная его разрядка аккумулятора, которая приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедшую из строя батарею невозможно, а приобрести новую не всегда предоставляется возможным. Нередко комплектующие детали можно приобрести только у официальных представителей фирмы-производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому, некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

Необходимые для этого материалы и инструменты:

Зарядное устройство от этого шуруповерта;
Его родной аккумулятор;
Мягкий многожильный электрический кабель;
Паяльник и припой;
Изоляционная лента;
Кислота.

Для начала, к клеммам зарядного устройства нужно припаять отставшие концы кабеля. Нужно знать, что медные провода кабеля с латунными контактами можно спаять лишь после того, как обработать их кислотой. Специалисты рекомендуют использовать специальный припой, но иногда используются и самые простые способы в виде обработки кислотой.

Зачем нужно переделывать шуруповерт с питанием от сети

Для того, чтобы вы без лишних проводов, в любой момент могли воспользоваться шуруповертом даже в наиболее труднодоступных местах, переделывают мобильный шуруповерт на сетевой.

Произвести такую процедуру не так уж и сложно, как это кажется на первый взгляд. При наличии соответствующих навыков и всех необходимых комплектующих, выполнение этого процесса потребуется немного времени.

Переделать аккумуляторный шуруповерт сложно, поэтому можно обратиться за помощью к мастеру

Способы переделки аккумуляторного шуруповерта в сетевой различаются по сложности. Один из них – запитка зарядки от ноутбука практически не требует знаний и умений. Для монтажа компьютерного устройства питания, вам нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский адаптер вы должны уметь обращаться с измерительным прибором. Кроме этого, существует еще несколько методов переделки аккумуляторного шуруповерта напрямую в сетевой.

А именно:

Используя вместо аккумулятора устройство питания от персонального компьютера;
Дав новую жизнь автомобильному аккумулятору;
Применив, как источник, блок питания от галогеновых ламп;
Выполнив подключение китайской платы блока питания объемом 24V.

Для башковитых умельцев произвести подобные манипуляции не составляет труда. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью знающего специалиста.

Переделка шуруповерта на сетевой с помощью зарядки от ноутбука

В случае выхода из строя аккумулятора, бытовой шуруповерт можно перевести на питание от сети методом внесения в его конструкцию некоторых изменений. Это не потребует большого расхода финансов, времени и сил. Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Используя зарядку от ноутбука, можно произвести переделку шуруповерта на сетевой

Схема ваших действий:

С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
Берем зарядку от ноутбука.
Отрезаем разъём и зачищаем провода от изоляции.
Припаиваем оголённые провода или приматываем их изолентой.
Делаем в корпусе выход для провода.
Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Удобный шуруповерт от сети: особенности использования

Отличный помощник в доме это аккумуляторный беспроводный шуруповерт. С этим могут согласиться практически все, кого он ни разу не подводил. Те же, у кого работа останавливалась на половине пути, имеют абсолютно другое мнение. Инструмент этот поможет вам всегда и везде, но ровно до того времени, пока аккумулятор не разрядится. К тому же, количество в нем ограничено. В моменты безделья батарея так же может испортиться. Обычно аккумуляторы живут не более трёх лет. Когда это время истекает, его приходится менять или отправить в музей устаревших вещей. Ситуацию можно, если переделать шуруповерт в сетевой. Для этого существует достаточное количество способов.

Блок питания устройства обеспечивает функцию изменения переменного тока с напряжением 220в. Стандартные шуруповерты потребляют ток постоянный, с номинальным значением в пределах 9–18В. В связи с этим, присоединение к сети выполняется при условии использования электронного трансформатора. Для этих целей больше всего подходит продукция торговых марок Toshibra и Feron.

Чтобы шуруповерт был удобным и практичным, за ним необходимо тщательно ухаживать

Сетевые трансформаторы этих брендов качественны и надежны в эксплуатации. Кроме того, они достаточно компактные, легки, не усложняют работу с инструментом. Их нагрузочные характеристики подходят к параметрам, необходимым для стандартного шуруповерта. В их конструкции есть по 2 входных и выходных провода, что позволяет обеспечить питание галогенным лампам и другим видам потребителей электроэнергии, напряжением в 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

Давайте прибору отдыхать по 5 минут через каждые 20;
Фиксируйте кабель у локтя рукой чтобы он не мешал сделать работу;
Очищайте блок питания от пыли;
Не пользуйтесь большим количеством удлинителей;
Нельзя использовать прибор без заземления;
Для высотных работ использовать переделанный прибор запрещается.

Перед каждым началом работы с переделанным прибором убедитесь в его исправности.

Как шуруповерт сделать от сети (видео)

Когда аккумуляторы перестают работать из-за того, что просто отжили свой срок, многие начинают задаваться вопросом, как можно исправить ситуацию, и переделать своими руками свой аккумуляторный старый шуруповерт в сетевой. Ведь отремонтировать батарею с разрушенным элементом уже невозможно, а стоимость нового почти равна покупке нового шуруповерта. Но рачительные и умелые хозяева придумали выход – запитать шуруповерт от сети. Некоторые смогли даже изобрести прибор, работающий одновременно и от сети, и от аккумулятора. Но лучше этого не делать.

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

Переделка 12В шуруповерта с Ni-Cd на Li-ion аккумуляторы

Аккумуляторный инструмент мобильнее и удобнее в использовании по сравнению со своими сетевыми собратьями. Но не надо забывать и о существенном недостатке аккумуляторного инструмента, это как вы сами понимаете недолговечность батарей питания. Покупать отдельно новые аккумуляторы сопоставимо по цене с приобретением нового инструмента.

После четырех лет службы мой первый шуруповерт, а точнее батареи стали терять емкость. Для начала я из двух батарей собрал одну выбрав рабочие «банки», но и этой модернизации хватило ненадолго. Переделывал свой шуруповерт на сетевой - оказалось очень неудобно. Пришлось, купить такой же, но новый 12 вольтовый «Интерскол ДА-12ЭР». Батареи в новом шуруповерте прослужили еще меньше. В итоге два исправных шуруповерта и не одной рабочей батареи.

На просторах интернета много пишут, как решить данную проблему. Предлагается переделать отслужившие свой срок Ni-Cd батареи на Li-ion аккумуляторы типоразмера 18650. На первый взгляд ничего сложного в этом нет. Удаляешь из корпуса старые Ni-Cd батареи и устанавливаешь новые Li-ion. Но оказалось не все так просто. Ниже описано, на что следует обратить внимание при модернизации аккумуляторного инструмента.

Для переделки потребуется:

Начну с литий ионных аккумуляторов 18650. Приобретались на AliExpress.

Номинальное напряжение элементов 18650 - 3,7 В. По заявлению продавца емкость 2600мАч, маркировка ICR18650 26F, габариты 18 на 65 мм.

Преимущества Li-ion батарей перед Ni-Cd - меньшие габариты и вес, при большей емкости, а так же отсутствие так называемого «эффекта памяти». Но у литий ионных батарей есть серьезные недостатки, а именно:

1. Отрицательные температуры резко снижают емкость, что не скажешь про никель кадмиевые батареи. Отсюда вывод – если инструмент часто используется при отрицательных температурах, то замена на Li-ion не решит проблему.

2. Разряд ниже 2,9 - 2,5В и перезаряд выше 4,2В может быть критичным, возможен полный выход из строя. Следовательно, нужна BMS плата для контроля заряда и разряда, если ее не установить, то новые элементы питания быстро выйдут из строя.

В интернете в основном описывают, как переделать 14 вольтовый шуруповерт – он идеально подходит для модернизации. При последовательном соединении четырех элементов 18650 и номинальном напряжении 3,7В. получаем 14,8В. – как раз, что надо, даже при полной зарядке плюс еще 2В это не страшно для электродвигателя. А как быть с 12В инструментом. Возможны два варианта, установить 3 или 4 элемента 18650, если три то вроде бы маловато, особенно при частичном разряде, а если четыре – многовато. Я выбрал четыре и на мой взгляд сделал правильный выбор.

А сейчас про BMS плату, она тоже с AliExpress.

Это так называемая плата контроля заряда, разряда батареи, конкретно в моем случае CF-4S30A-A. Как видно из маркировки рассчитана она для батареи из четырех «банок» 18650 и ток разряда до 30А. Еще в нее встроен так называемый «балансир», который контролирует заряд каждого элемента отдельно и исключает неравномерную зарядку. Для правильной работы платы аккумуляторы для сборки берутся одной емкости и желательно из одной партии.

Вообще в продаже есть великое множество BMS плат с разными характеристиками. На ток ниже 30А брать не советую – плата постоянно будет уходить в защиту и для восстановления работы на некоторые платы нужно кратковременно подать зарядный ток, а для этого нужно вынуть аккумулятор и подключить к зарядному устройству. На плате, которую мы рассматриваем, такого недостатка нет, просто отпускаешь курок шуруповерта и при отсутствии токов короткого замыкания плата включится сама.

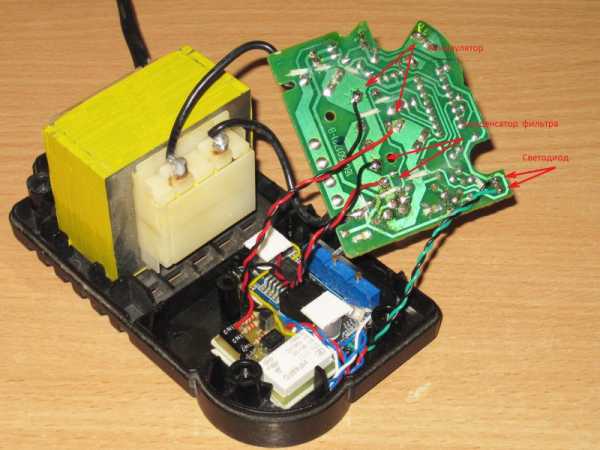

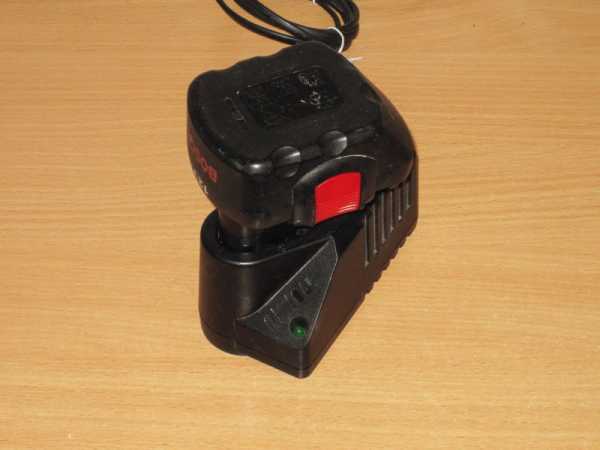

Для зарядки переделанного аккумулятора прекрасно подошло родное универсальное зарядное устройство. В последние годы «Интерскол» стал комплектовать свой инструмент универсальными ЗУ.

На фото видно, до какого напряжения BMS плата заряжает мою батарею совместно со штатным зарядным устройством. Напряжение на аккумуляторе после зарядки 14,95В немного выше нужного для 12 вольтового шуруповерта, но это скорее даже лучше. Мой старый шуруповерт стал резвее и мощнее, а опасения что он перегорит, после четырех месяцев использования постепенно развеялись. Вот вроде бы и все основные нюансы, можно приступать к переделке.

Разбираем старую батарею.

Выпаиваем старые банки и оставляем клеммы вместе с термодатчиком. Если удалить и датчик, то при использовании штатного ЗУ оно не включится.

Согласно схеме на фото, спаиваем 18650 элементы в одну батарею. Перемычки между «банками» должны быть выполнены толстым проводом минимум 2,5кв. мм, так как токи при работе шуруповерта большие, а при маленьком сечении резко упадет мощность инструмента. В сети пишут, что паять Li-ion аккумуляторы нельзя так как они боятся перегрева, и рекомендуют соединять при помощи точечной сварки. Паять можно только нужен паяльник по мощней не менее 60 ватт. Самое главное паять надо быстро, чтоб не перегреть сам элемент.

Должно получиться примерно так, чтобы вошло в корпус аккумулятора.

От платы до клеммы провода должны быть гибкие, как можно короче и сечение минимум 2,5 кв. мм.

Всю схему аккуратно помещаем в корпус и фиксируем любым уплотнителем, для предотвращения повреждения деталей.

Для фиксации клеммы просто поместил ее на место и расклинил деревянными клиньями. Осталось только собрать корпус.

Вес стандартного Ni-Cd аккумулятора как видно 558 грамм.

Вес переделанного аккумулятора 376 грамм, следовательно, инструмент стал легче на 182 грамма. В заключении хочу сказать, что данная переделка того стоит. Шуруповерт стал мощнее и заряда хватает намного дольше, чем с родным аккумулятором. Переделывайте, не пожалеете!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Новая переделка аккумуляторного шуруповерта на сетевой

Как переделать аккумуляторный шуруповерт на сетевой?

Аккумуляторы на шуруповерте приходят в негодность примерно через года два.Двигатель еще вполне рабочий, выбрасывать жалко. Замена обоих аккумуляторов стоит почти как новый шуруповерт.

Я уже как то выкладывал свою самоделку (ссылка на самоделку), и очень много в обсуждениях заметил не большие так сказать неровности.И с напряжением не большая проблема, и с мощностью самого шуруповерта.

Немного подумав о силовом трансформаторе, я решил использовать входной трансформатор от не исправной микроволновой печи.Сила тока в таком трансформаторе очень высокая, провода по диаметру провода позволяют большую нагрузку.

Правда в нем намотка проводов немного изменена, вместо первичной обмотки, идет вторичная.

Перемотка как на обычных трансформаторах практически не возможна, правда если нет специальных приспособлений.И как на выходе трансформатора получается около 30 В переменного напряжения. Если его выровнять на постоянный ток то получится примерно 40-45 В постоянного напряжения.

Будем его стабилизировать очень простым и совсем дешёвым регулятором входного напряжения или реостатом из aliexpress.com (ссылка на али)

Разбираем блок аккумуляторов, и отсоединяем от него две верхних аккумуляторных блоков, для подсоединения с самому шуруповерту. Остальное выбрасываем.И припаиваем к ним провода.Для начала соберем диодный мост (выпрямитель напряжения).

Четыре диода, для выпрямления тока.Я взял диоды Д 246.С максимально допустимым током 10 А.Можно и выше.По незнанию я собрал выпрямительный мост из Д 226, так они у меня сразу же сгорели(у них допустимый ток всего 0,5А.)Так что чем мощней диоды тем лучше.

Соединим диодный мост с верхним блоком аккумуляторов.

И вставляем в аккумуляторный корпус.

Собираем корпус, и получаем практически готовый аккумуляторный блок.

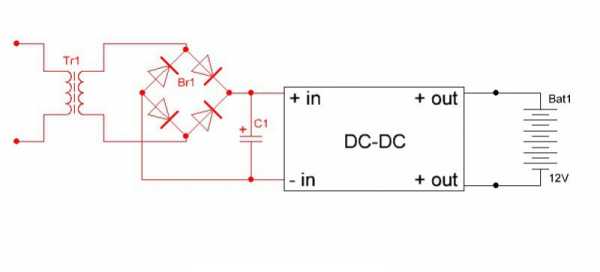

А дальше все по схеме, по регулируему блоку.Подключаем к зажимам входное напряжение 220 В к блочку, и выход с блочка уже на вход трансформатора.Также можно установить реостат с трансформатором в отдельный корпус, и перенести диодный мост в тот же корпус.

Добавьте врезную стандартную розетку, если желаете добавьте вольтметр. Так вы сможете регулируя напряжение, подключать практически любого напряжения испорченные шуруповерты от 6 до 21 В.

Только добавьте вилку на провод шуруповерта.Удачи в обсуждениях!

usamodelkina.ru

Переделка аккумуляторного шуруповёрта на сетевой своими руками

Самый распространённый и незаменимый инструмент для работы на даче, гараже или в доме — это шуруповёрт. А также он очень востребован при выполнении различных строительных и электромонтажных работ у профессиональных рабочих, которым по роду деятельности приходится иметь дело с конструкциями, имеющими резьбовые соединения.

Сетевой шуруповёрт своими руками

Самое большое преимущество аккумуляторного шуруповёрта перед сетевым в его мобильности и компактности. Но есть у него и очень большой минус — низкая энергоёмкость аккумуляторной батареи. При напряжённой работе зарядки аккумулятора шуруповёрта хватает минут на сорок, затем его нужно ставить на зарядку. Количество циклов заряд-разряда у аккумуляторов ограничено, вследствие чего аккумулятор приходит в негодность. При редком использовании шуруповёрта происходит саморазряд аккумулятора и разрушение его составных элементов.

Ремонту вышедшая из строя аккумуляторная батарея не подлежит, а приобрести новый бывает проблематично из-за разнообразия моделей и отсутствия стандартизации. И даже если удастся найти нужную модель аккумулятора, то его цена сравнима с ценой нового шуруповёрта и это вызывает вопрос, а нужно ли приобретать новый аккумулятор или можно сделать нечто иное.

Все это подталкивает владельцев шуруповёртов к вопросу, как переделать аккумуляторный шуруповёрт в сетевой.

Варианты сетевого шуруповёрта

Для аккумуляторного шуруповёрта есть два варианта переделки шуруповёрта с аккумуляторного на сетевое питание. Отличия вариантов в большей степени относятся к электросхематической части, нежели к эксплуатационной, поэтому ориентироваться при выборе способа переделки нужно в основном на доступность элементной базы и ваших предпочтений.

Во-первых, можно использовать внешний блок питания. В таком случае нет ограничений на габариты блока питания, его массу и электробезопасность, так как шуруповёрту подаётся низковольтное напряжение.
Во-вторых, можно блок питания разместить в корпусе от аккумулятора. В таком случае все плюсы первого варианта превращаются в минусы. Плюсом в этом варианте будет то, что в процессе работ не нужно вместе с шуруповёртом переносить ещё и блок питания.

Выносные блоки питания

Есть несколько видов блоков питания, которые можно использовать в качестве источника питания для аккумуляторного шуруповёрта. Рассмотрим некоторые из них.

Блок питания от персонального компьютера. Вам понадобится блок питания от ПК формата «АТ». Такой блок питания отличается от других тем, что на нём всегда присутствует кнопка включения сети 220 В. Также такие блоки питания выгодно отличаются тем, что указанная на нём мощность всегда соответствует действительной, кроме того, такие блоки питания имеют хорошую защиту от перегрузок и вентилятор охлаждения. Нам нужен блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 V должен быть не менее 16 А. Чтобы переделать такой блок питания необходимо, во-первых, раскрутив корпус БП снять защиту от включения. Для выполнения этой работы на разъёме блока питания необходимо найти провод зелёного цвета и соединить его перепайкой или перемычкой с любым чёрным проводом, находящимся на том же разъёме. Во-вторых, в разъёме типа MOLEX (он поменьше) оставляем только жёлтый (+12 V) и чёрный (корпус) провод, красный провод (+5 V) удаляем. Далее, гибким проводом сечением не менее 2.5 мм и необходимой вам длины соединяем провода блока питания с клеммами шуруповёрта. Здесь очень важно соблюсти правильную полярность, поэтому кабель предварительно нужно промаркировать.
Зарядное устройство для автомобильного аккумулятора. Если у вас имеется аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка не требуется, достаточно его подключить через кабель к клеммам шуруповёрта и отрегулировать напряжение согласно напряжению шуруповёрта. И также нельзя забывать про полярность поданного напряжения.
Зарядное устройство от ноутбука. Этот метод отличается простотой, так как почти не требует технических знаний. Если имеется подходящее по напряжению ненужное зарядное устройство от ноутбука, то проверив его выходное напряжение, можно подключать зарядку к контактам шуруповёрта. Для этого нужно разобрать аккумуляторный блок шуруповёрта и извлечь оттуда пришедшие в негодность аккумуляторные батареи. Сделав в корпусе аккумуляторного блока отверстие, пропустить туда провода от зарядного устройства и соединить их с контактами шуруповёрта, соблюдая при этом нужную полярность. Подав на зарядное устройство сеть 220 вольт, можно начать работы шуруповёртом.
Автомобильный аккумулятор. Этот способ применяется, когда из шуруповёрта выведены провода для подключения от сетевого устройства. Достаточно соединить их соблюдая полярность с клеммами автомобильного аккумулятора, чтобы продолжить работу шуруповёртом.
Самодельный блок питания. Для того чтобы самому изготовить переносной самодельный блок питания нужны знания в области радиотехники, а также уметь читать электрические принципиальные схемы. Для того чтобы сделать самодельный блок питания понадобится силовой трансформатор. Такие трансформаторы ранее использовались в ламповых телевизорах, а также в другой подобной бытовой технике. Мощность трансформатора по первичной обмотке должна составлять 205–300 Вт. Напряжение вторичной обмотки нужно подобрать в пределах 18–30 V. Сечение проводов вторичной обмотки должно выдерживать ток не менее 15 ампер. Диодный мост или мост, собранный из отдельных диодов также должен быть рассчитан на соответствующий ток. Потери на диодном посту составляют приблизительно 1,5 вольта, соответственно на выходе получится близкое к требуемому напряжение. Практически подобрать требуемое напряжение можно с помощью обычной лампы накаливания напряжением 220 V и мощностью 100 ватт. Подключив её в качестве нагрузки, количеством витков провода на вторичной обмотке трансформатора нужно добиться требуемого напряжения. Далее, собранный блок питания нужно поместить в корпус и вывести низковольтные провода на разъем для подключения к шуруповёрту. А также важно в первичной и вторичной цепях трансформатора установить предохранители, сделав, таким образом, защиту БП от короткого замыкания.

Встроенные блоки питания

Сейчас есть возможность приобрести готовый блок питания, который обладает необходимыми характеристиками, а главное, габаритами. Выбрав подходящий блок питания, аккуратно извлекаем его из корпуса и размещаем в корпусе от аккумулятора шуруповёрта. В зависимости от компоновки, возможно, придётся сделать ряд переделок, например, установить трансформатор в другое место и удлинить провода до схемы. Здесь нужно обратить внимание на то, чтобы элементы схемы не касались металлических частей трансформатора. Желательно силовые элементы схемы установить на радиаторы, в корпусе аккумулятора желательно также просверлить отверстия для лучшего охлаждения.
А также опытные радиолюбители разрабатывают свои самые разнообразные варианты как переделать шуруповёрт для работы от сети, собирают различные схемы блоков питания и размещают их в корпусе аккумулятора шуруповёрта.

Переделанный из аккумуляторного в сетевой шуруповёрт хоть и проигрывает в мобильности, но компенсирует это тем, что в таком случае можно забыть о постоянной подзарядке аккумулятора. А также не придётся задумываться, что делать в ситуации, когда аккумулятор выйдет из строя.

instrument.guru

Как переделать аккумуляторный шуруповерт в сетевой

Оглавление: [скрыть]

Почему возникает такая проблема?
Выполнение работ по переоборудованию
Альтернативные способы

Многих домашних мастеров интересует вопрос, как переделать аккумуляторный шуруповерт в сетевой. Это связано с тем, что многие люди пользуются именно аккумуляторными моделями. Но срок годности аккумулятора ограниченный, он быстро выходит из строя и инструмент перестает работать. Покупать новую батарею для аккумуляторного шуруповерта дорого, так как ее стоимость составляет больше половины стоимости самого инструмента. И вот тогда возникает идея переделать такой инструмент в сетевой, чтобы он мог работать от сети с напряжением 220 В.

Схема устройства аккумуляторного шуруповерта.

Почему возникает такая проблема?

После определенного срока службы батарея начинает самопроизвольно разряжаться, это приводит к ее постепенному разрушению, данный процесс необратим. После выхода из строя такой аккумулятор уже не ремонтируется, его надо менять на новый. Кроме того, что стоимость нового элемента питания большая, купить качественный аккумулятор можно только у официальных дилеров, а они есть не во всех городах.

Современные умельцы нашли довольно простой и доступный способ решения указанной проблемы, они переделывают шуруповерт и обеспечивают его питание не от батареи, а от сети. Использование такого варианта дает ряд преимуществ:

Сетевой шуруповерт не требует периодической зарядки аккумулятора.

У вас не будет простоев во время работы, так как отпадет необходимость периодически заряжать аккумулятор.
Сила тока не будет падать, как это бывает при разряде батарей, поэтому и крутящий момент шуруповерта будет постоянным.
Если вы долгое время не будете пользоваться инструментом, то не будут снижаться технические характеристики батареи, так как ее просто нет, ведь шуруповерт теперь работает от сети.

Данную работу можно выполнить самостоятельно, в этом нет ничего сложного. Необходимо иметь элементарные навыки выполнения аналогичных работ и необходимые комплектующие. В этом случае вы сами сможете из аккумуляторного сделать сетевой шуруповерт.

Для выполнения работы вам понадобится:

старый аккумулятор от указанной модели;
зарядное устройство;
кабель необходимой длины;
паяльник;
припой;
изолента.

Вернуться к оглавлению

Выполнение работ по переоборудованию

Вам понадобится рабочее зарядное устройство, к клеммам которого необходимо припаять жилы кабеля. Если они медные или латунные, то припаять можно будет только после предварительной обработки кислотой, после чего они хорошо фиксируются. Можно приобрести специальный припой, но это будет дороже.

Затем другие концы провода надо припаять к контактам шуруповерта. Чтобы облегчить этот процесс, можно использовать старый нерабочий аккумулятор от этой модели шуруповерта. Сначала аккумулятор надо разобрать, вычистить середину, так как нам понадобится только его корпус.

При разборке батареи будьте осторожны, т.к. ее содержимое имеет в себе вредные вещества. Лучше всего использовать средства для защиты рук и дыхательных путей.

Паяльник необходим для переделки аккумуляторного шуруповерта в сетевой.

После очистки корпуса его промывают, для чего используется слабый щелочной раствор, который должен полностью высохнуть. К контактам внутри корпуса батареи надо припаять концы кабеля, при этом не забудьте соблюсти полярность.

Если вы перепутаете полярность, то рабочий инструмент будет вращаться в обратную сторону, тогда вам надо будет к этому привыкать и использовать реверс в обратном положении. Или же вам придется заново переделывать все манипуляции по превращению аккумуляторного шуруповерта в сетевой.

Перед тем как припаивать провод к корпусу батареи, надо в нижней его части сделать отверстие, в него продеть провод. В этом месте надо хорошо зафиксировать провод, чтобы не вырвать его во время проведения работ.

После выполнения указанных работ корпус можно собирать. Только не забудьте добавить внутрь противовес, соответствующий весу аккумулятора. У таких инструментов центр тяжести находится в рукоятке, если это нарушить, то работать будет неудобно. Такая конструкция увеличивает нагрузку на руку, но уменьшает нагрузку на кисть. Это приведет к тому, что вы будете сильно уставать, потому что работать таким инструментом будет неудобно.

В качестве противовеса лучше всего использовать резину, она будет выполнять не только роль противовеса, но и выступать в качестве дополнительной изоляции. Вырезать резину надо немного большего размера, тогда она будет плотно лежать в корпусе и не болтаться во время работы.

Вернуться к оглавлению

Альтернативные способы

В качестве блока питания может быть использована старая инверторная сварка.

Можно в качестве аккумулятора использовать батарею от автомобиля, но если напряжение будет совпадать, то силы токов будут разные. Это приведет к быстрому перегреву двигателя шуруповерта. Это решение подойдет для выполнения кратковременных работ вдали от электросети. В этом случае кабель подключают не к блоку питания, а к клеммам автомобильного аккумулятора.

Можно сделать переносной блок питания, для чего используют трансформатор с необходимыми параметрами и выпрямитель. Сделать самостоятельно трансформатор, не имея соответствующих навыков, будет сложно, но его можно подобрать от какой-либо другой техники, тогда останется только сделать выпрямитель.

Для создания выпрямителя надо будет сделать из полупроводниковых диодов диодный мостик, его параметры подбираются под конкретный шуруповерт.

Хорошим решением будет использование блока питания от компьютера, на его выходе можно получить необходимые силы тока. Наличие системы охлаждения делает такой блок надежным и долговечным. Доработка указанного устройства будет заключаться в создании изолирующего корпуса и заземления.

В качестве блока питания может быть использована старая инверторная сварка. Правда, в ней не такие силы токов, поэтому придется проводить усовершенствования. Все комплектующие оставляют, добавляют только вторичную обмотку, таким образом можно добиться необходимых показателей. Здесь надо иметь специальные знания, чтобы все правильно рассчитать.

Если вы решили самостоятельно переделать шуруповерт из аккумуляторного на сетевой, надо придерживаться следующих правил:

Через каждые 20 минут работы надо давать инструменту отдохнуть в течение 5 минут.
Надо предусмотреть фиксацию кабеля возле локтя, чтобы оставался небольшой запас от кисти до локтя. Так будет намного проще работать, потому что кабель не будет мешать.
Необходимо следить за чистотой блока питания и периодически его чистить.
Для подключения блока питания нельзя использовать много удлинителей.
Должно быть заземление блока питания, иначе работать нельзя.
Работать на высоте более 2 метров таким инструментом нельзя.

www.parnikiteplicy.ru

Несколько способов переделать аккумуляторный шуруповёрт в сетевой

Незаменимый помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт? Когда возникает такая необходимость? Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки. Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

используя зарядку от ноутбука;
используя блок питания от ПК;
используя автомобильный аккумулятор;
используя блок питания от галогеновых ламп;
используя китайскую плату блока питания на 24V.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.

Используя зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

Взять зарядку от ноутбука.
Отрезать разъём и зачистить провода от изоляции.
Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
Сделать в корпусе отверстие для провода и собрать конструкцию.

Задействовав внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Компьютерный блок типа «АТ» запитает шуруповёрт

В этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

Обрезать ненужные провода, оставив жёлтый и чёрный.
Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Видео: как переделать шуруповёрт для работы от сети

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.Отрезать зажимы и зачистить провода
Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.Согнуть провода крючком для подсоединения к клеммам
Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

Выпаять постоянный резистор.Необходимо выпаять постоянный резистор
Перед монтажом подстроечного резистора рекомендуется выставить его сопротивление примерно равным 2300 Ом. Делается это для того, чтобы выходное напряжение блока питания было приблизительно 24 вольта, и блок питания не ушёл в защиту от чрезмерно высокого либо низкого выходного напряжения.
Впаять подстроечный резистор.Впаять в плату подстроечный резистор вместо постоянного
Включить блок питания и настроить напряжение, вращая подстроечный винт. После изменения выходного напряжения проверить характеристики блока питания: максимальный выходной ток и мощность. При токе больше 7,6 А блок питания переходит в перегрузку и резко понижает выходное напряжение.Настроить выходное напряжение и проверить характеристики блока
Проверить, что будет при напряжении 12 В. Настроить выходное напряжение. Максимальный выходной ток более 9 А, отлично!

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.Открутить винты крышки
Достать отслужившие никель-кадмиевые аккумуляторы.Достать из корпуса неработающие аккумуляторы
Далее отделить их от контактов разъёма.Контактные пластины разъёма держатся на пластмассовой защёлке
После этого припаять с помощью паяльника к контактным пластинам провода. Если его нет под рукой, достаточно примотать провода к контактам, после этого можно приступить к сборке.
Пластмассовую защёлку вместе с проводами поместить в разъём аккумуляторного блока, изнутри сделать отверстие для провода — можно использовать для этого кусачки или сверло.
Протянуть провод в отверстие и закрутить винты на место.

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.Снять корпус и найти оголённые клеммы контактов
Рассмотреть соединения, найти плюс и минус, запомнить полярность подключения. Для удобства было решено удалить нижнюю широкую часть ручки.Удалить ненужный пластик ножовкой
Далее нужно присоединить провода, это можно сделать при помощи паяльника или старой доброй изоленты.Все открытые места следует обмотать изолентой
Главное, всё хорошо заизолировать, обмотать так, чтобы никакие металлические части не выступали, затем обмотать ещё раз, чтобы клеммы не соприкасались. Можно приступать к сборке.
Собрать корпус, повторив шаги разборки в обратном порядке.
И финальный штрих — обмотать провода на выходе из рукояти для дополнительной фиксации и изоляции.Необходимо зафиксировать провода на выходе рукоятки

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

100uslug.com

Переделка шуруповерта на литий, часть вторая, заряжаем правильно

В прошлый раз я рассказал как правильно переделать батарею для аккумуляторного инструмента. Также я писал, что расскажу об особенностях заряда, а предметом обзора на этот раз выступит плата DC-DC преобразователя.Кому интересно, прошу в гости.

Изначально я планировал ограничиться двумя частями, переделкой батареи и зарядного. Но пока готовил обзор, в голове созрела идея для третьей части обзора, более сложной.А в этой части я расскажу как можно переделать родное трансформаторное зарядное, если оно еще работает, ну или если еще жив силовой трансформатор.

Платка преобразователя была заказана довольно давно в количестве нескольких штук (про запас), заказывалась специально для этой переделки, потому как имеет некоторые особенности, впрочем не буду забегать далеко, будем последовательны.

Для начала я разделю зарядные устройства не три основных типа:1. Самые простые — трансформатор, диодный мост и несколько деталей. Такими зарядными комплектуют ультрабюджетный инструмент.2. Фирменные. По сути то же самое, но в состав уже входят простенькие «мозги», автоматические отключающие заряд в конце.3. «Продвинутые» — импульсный блок питания, контроллер заряда, иногда заряд нескольких батарей одновременно.

Инструмент из первой категории редко попадает под переделку, так как часто проще (и дешевле) купить новый, а третья категория обычно имеет свои сложности по переделке. В принципе можно переделать и устройства третьей группы, но не в рамках статьи, так как типов таких зарядных очень много и к каждой нужен индивидуальный подход.

В этот раз я буду переделывать зарядное устройство из второй группы, фирменное, хотя и простое. Но при этот переделка имеет много общего и с первой группой, потому будет полезна большему количеству читателей.

Для того, чтобы зарядить аккумулятор надо не просто подключить его к блоку питания, такой эксперимент обычно заканчивается не очень хорошо. Надо подключить его к зарядному устройству. И здесь наступает небольшое непонимание, так как довольно много людей привыкло называть зарядными устройствами небольшие блоки питания от которых они заряжают свои смартфоны, планшеты и ноутбуки. Это не зарядные устройства, а блоки питания.

Чем же отличается зарядное устройство от блока питания.Блок питания предназначен выдавать стабилизированное напряжение в диапазоне заявленных токов нагрузки.Зарядное устройство обычно сложнее, так как выходное напряжение у него зависит от тока нагрузки, который в свою очередь ограничен. При этом в зарядном устройстве находится узел прекращающий заряд в конце, а также иногда и защита от подключения аккумулятора в неправильной полярности.

Самое простое зарядное устройство это просто блок питания и резистор (иногда лампа накаливания, что даже лучше) последовательно с аккумулятором. Такая схема ограничивает тока заряда, но как вы понимаете ничего больше она сделать не может.

Чуть сложнее, когда ставят еще и таймер, отключающий заряд после определенного времени, но такой принцип быстро «убивает» аккумуляторы.Например так сделано в одном из недорогих зарядных для шуруповертов (фото не мое).

Следующим классом идут более «умные » зарядные устройства, хотя по сути они не на много лучше предыдущего.Например вот фото фирменного зарядного устройства Bosch, предназначенного для заряда NiCd аккумуляторов.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноНо все эти зарядные устройства кажутся очень простыми после взгляда на современные варианты для заряда литиевых аккумуляторов.

Переделка шуруповерта на литий, часть вторая, заряжаем правильно

Переделка шуруповерта на литий, часть вторая, заряжаем правильноКонечно последний вариант не совсем вписывается в нашу концепцию переделки, так как на желательно чтобы наше зарядное не только заряжало правильно, а и стоило при этом минимальных денег.

Зарядные устройства китайских шуруповертов выглядят конечно не в пример проще, но опять же, делать с нуля такое устройство вряд ли кто то захочет, хотя именно это я и планирую сделать в третьей части, правда корректнее.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноИ так, для начала предположим что у нас на руках имеется зарядное устройство которое просто не подходит под новый тип аккумуляторов, но является исправным. Ну или по крайней мере у него исправен трансформатор.Как я писал выше, можно даже использовать просто резистор или лампочку, но это «не наш метод».

Условная схема типичного недорогого зарядного устройства выглядит примерно так:Трансформатор, диодный мост, тиристор и схема управления. Правда иногда вместо тиристора стоит реле, ток никак не ограничивается и может присутствовать схема термоконтроля от перегрева (хотя и она не всегда спасает.

Но нам от этой схемы нужно только трансформатор и диодный мост, правда придется добавить еще конденсатор, так мы получим некую исходную неизменную часть, она отмечена красным и дальше меняться не будет.

Диодный мост обычно находится на плате и при необходимости его можно использовать (если он исправен). Т.е. по большому счету можно выпаять из платы все радиоэлементы, оставив только четыре диода и клеммы для подключения батареи, а саму плату использовать как основу.Катод у диодов помечен полоской, точка, где соединяются два вывода помеченные полоской — плюс, соответственно точка соединения «не меченных» выводов — минус. К двум другим точкам соединения подключается трансформатор.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноПравда открыв зарядное устройство вы можете увидеть и такую картину (не обращайте внимание на отсутствие трансформатора):В этом случае придется выпаивать все.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноДиоды на плате удобно заменить на готовый диодный мост, к выводам АС подключается трансформатор, + и — соответственно идут дальше в схему.Можно конечно сказать как подобрать конденсатор, но я советую не заморачиваться и поставить такой как на фото, емкость 1000мкФ, напряжение 35 Вольт. Емкость можно и больше, например 2200, а напряжение 50 или 63 Вольта, большая емкость и напряжение смысла не имеют, а только увеличат габарит конденсатора.Конденсатор можно любой, подойдет даже «нонейм». Да, ставить его надо в любом случае, независимо от исправности диодного моста.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноТеперь переходим к самому зарядному, а точнее к его вариантам, этот узел помечен на последней схеме прямоугольником.Самый простой и при этом относительно правильный способ, поставить микросхему стабилизатора напряжения LM317.

Но как я писал выше, ток заряда надо ограничивать. Да, многие схемы могут не только ограничивать, а и стабилизировать его, но по большому счету аккумуляторам неважно, будет ток заряда 1, 2 или 3 Ампера, неважно будет ли он стабилен в процессе заряда или «плавать», важно чтобы ток заряда не превышал установленный для аккумуляторов. Хотя для аккумуляторов, которые ставят в шуруповерты превысить его тяжело, так как они могут работать не только при больших токах разряда, но и заряда.Простейшее решение, перевести микросхему LM317 из режима стабилизации напряжения в режим стабилизации тока, а если говорить точнее, то добавить режим стабилизации тока.Достигается это добавлением одного резистора, как показано на схеме. Номинал резистора рассчитать очень просто: 1.25/I (ток в Амперах) = R (номинал резистора в Омах).Например нужен ток 1.5 Ампера, тогда будет 1.25/1.5= 0.83 Ома.

Номиналы резисторов делителя напряжения также рассчитать довольно просто, но я бы советовал последовательно с верхним резистором поставить подстроечный, чтобы точно выставить напряжение, так как в отличии от тока здесь точность важна.Можно воспользоваться специальным калькулятором, но он не очень удобен, потому предложу номиналы без него, для напряжения 12.6 Вольта (3 последовательных аккумулятора 3.7 Вольта) верхний резистор нужен 1.5кОм, последовательно с ним подстроечный 200 Ом, а нижний резистор 13кОм.

Я специально указал, что подстроечный резистор ставится последовательно с верхним резистором. В случае обрыва на выходе будет минимальное напряжение. Если оборвать нижний резистор, то на выходе будет максимальное напряжение. Кстати, в распространенных платах DC-DC преобразователей сделано наоборот, в случае обрыва подстроечного резистора они дадут на выход максимальное напряжение.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноВсе хорошо в вышеприведенной схеме, простота, цена, но большая выделяемая мощность сводит на нет все преимущества, так как радиатор будет нужен весьма внушительный, потому для больших токов заряда она не очень подходит.

Более правильным вариантом будет применить понижающий DC-DC преобразователь. Например такой:

Конечно в исходном виде он не будет ограничивать ток, но при желании его можно доработать (на тот случай если он уже есть).Доработка проста и я ее уже описывал в одном из своих обзоров, правда там в конце я применял ее как драйвер светодиодов, но по сути это неважно. Надо:1 транзистор типа BC557 или любой аналог (да хоть известный КТ361 или КТ3107)2 резистора номиналом 33-200 Ом любой мощности.1 резистор в качестве токового шунта1 керамический конденсатор 0.1мкФ.

Токоизмерительный резистор рассчитывается очень просто, как и в случае с LM317, только значения чуть другие.0,6/I (ток в Амперах) = R (номинал резистора в Омах).Например нужен ток 1.5 Ампера, тогда будет 0,6/1.5= 0.4 Ома.

Выход добавочной схемы подключается к выводу 4 микросхемы LM2596, если применена другая микросхема, то ищем в описании вывод помеченный как FB и подключаем к нему.

В таком варианте при помощи подстроечного резистора устанавливаем выходное напряжение (на холостом ходу). Правда такая схема может немного недозаряжать аккумуляторы, хотя и не сильно, но это плата за простоту. Чтобы заряжать полностью, надо переключить вход измерения напряжения (один из резисторов делителя напряжения) к выходу всей схемы.

Все вышеприведенные способы заряда работоспособны, но не очень удобны.Более правильно будет применить плату, которая «умеет» не только стабилизировать выходное напряжение, а и ток.Например вот такая платка. Отличить подходящие платы от других весьма просто, в описании должно быть написано — DC-DC StepDown, а на плате присутствовать как минимум два подстрочных резистора.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноНо помимо регулировки выходного тока данная плат имеет еще дополнительный бонус в виде индикации:1. Светодиод вверху, показывает режим ограничения тока2. Пара светодиодов внизу, показывают окончание заряда.

Индикация заряда аккумулятора реализована очень просто, переключение светодиодов происходит при падении тока ниже чем 1/10 от изначально установленного. Такой режим работы очень распространен и используется во многих простых зарядных устройствах.Т.е. к примеру мы установили ток заряда в 1.5 Ампера, подключили аккумулятор, когда ток заряда упадет ниже чем 150мА, то один из светодиодов погаснет, а второй засветится, показывая тем самым, что процесс заряда окончен.Обзоры данной платы делал коллега ksiman, потому для более детального описания проще дать ссылку.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноСхема данной платы также из указанного выше обзора, возможно будет полезна.

Получается, что данная плата весьма неплохо подходит для заряда аккумуляторов, сначала выставляем напряжение окончания заряда из расчета 4,2 Вольта на элемент, а затем ток заряда.Для гурманов можно предложить такую же плату, но с индикацией тока заряда и напряжения на батарее, но как по мне, то в данном случае это лишнее.Я делал обзор этой платы, собственно это и есть фото из того обзора, там же я показывал как самому сделать импульсный блок питания.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноТак будет выглядеть этот вариант на блок схеме.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноВот мы потихоньку и подобрались к предмету обзора, который прежде всего заинтересовал своей низкой ценой. У меня очень большие подозрения насчет «фирменности» установленной микросхемы, но если не использовать ее на все заявленные 3 Ампера, то она вполне жизнеспособна.

Так получилось, что изначально я не думал делать обзор данной платы и хотя их было куплено 4 штуки, но дома у меня осталась всего одна и та уже со следами моего вмешательства.Я выпаял родные светодиоды и припаял другие.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноВ исходном виде на плате расположены три светодиода:1. Заряжено.2. Заряд3. Индикация ограничения тока.

Как работает индикация.Светодиоды Заряд и Заряжено включены так, что светит только один из них, потому можно их рассматривать как один. В платах без регулировки тока при которой будет срабатывать индикация, переключение происходит при падении тока заряда ниже 1/10 от установленного резистором — Ограничение тока. В обозреваемой плате можно установить произвольный ток срабатывания, я бы советовал выставить 1/5.

Светодиод индикации ограничения тока работает несколько по другому, он светит когда происходит ограничение тока, т.е. когда ток при установленном напряжении стремится вырасти больше, чем установлено регулятором.Например выставили ток 1 Ампер и 10 Вольт (условно), подключили нагрузку, которая при 10 Вольт потребляет 0.5 Ампера. На выходе будет 10 Вольт 0.5 Ампера. Затем подключили нагрузку, которая при 10 Вольт будет потреблять 1.5 Ампера, на выходе будет 1 Ампер и 8 Вольт (условно), т.е. плата снизит напряжение до такого значения при котором ток на выходе не будет превышать установленного и при этом засветит светодиод.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноТакже на плате находится три подстроечных резистора:1. Регулировка выходного напряжения.2. Регулировки порога срабатывания индикации окончания заряда.3. Регулировка порога ограничения выходного тока.

Плата весьма простая, на ней расположена собственно микросхема LM2596, стабилизатор 78L05 и компаратор LM358.LM2596 собственно ШИМ контроллер.78L05 используется дли питания компаратора и как источник опорного напряжения.LM358 «следит» за током и попутно управляет индикацией

Переделка шуруповерта на литий, часть вторая, заряжаем правильноВ качестве токового шунта работает дорожка на печатной плате. Такой метод измерения тока не очень хорош, так как ток будет «плавать» в зависимости от температуры платы, но так как для нас стабильность выходного тока не имеет значения, то можно не обращать на это внимание.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноРасположение контактов, органов управления и индикации со страницы товара.

Платы с возможностью ограничения выходного тока весьма хорошо подходят для заряда аккумуляторов. А те платы, которые имеют индикацию окончания заряда, позволяют еще и получить некое удобство, позволяющее знать что аккумулятор заряжен.Но есть у всех вышеперечисленных способов один минус, все эти варианты не могут отключить аккумулятор после окончания заряда, т.е. полностью прекратить процесс.Конечно мне скажут, а как же живут аккумуляторы в блоках бесперебойного питания. А вот здесь есть особенность, у некоторых типов аккумуляторов есть понятие — циклический заряд и так называемый Standby, т.е. поддерживающий. Тот же свинцовый аккумулятор в циклическом режиме заряжают до 14.3-15 Вольт, а в дежурном только до 13.8-13.9 Вольта.

Если аккумулятор не отключить, то небольшой ток заряда всегда будет через него течь, и хотя литиевым аккумуляторам в этом плане немного «повезло», ток у них падает очень значительно, но все равно, оставлять их в таком режиме не рекомендуется.Дело в том, что кадмиевые или свинцовые просто начинают разрушаться, нагреваться и все, а с литиевыми возможно возгорание. Да, литиевые аккумуляторы имеют защитный клапан, но лишняя защита никогда не мешает.

Очень часто задают вопрос — а как же плата защиты, ведь она может отключить аккумулятор по завершении заряда. Может и не только может, а и отключит, только сделает это она не при 4.2 Вольта на элемент, а при 4.25-4.35 Вольта, так как функция отключения для нее скорее защитная, а не основная. Потому так делать крайне не рекомендуется.

Собственно потому я придумал простенькую схемку, которая будет отключать аккумулятор по завершению заряда. Принцип работы очень прост (потому имеет некоторые ограничения). Подключили аккумулятор, так как конденсатор С1 разряжен, то через него течет ток, который открывает транзистор, а он подает ток на реле. Реле подключает к зарядному аккумулятор, а дальше реле питается через оптрон, который подключен к выходу индикации заряда платы преобразователя.

Соответственно была разработана небольшая платка, причем в универсальном исполнении.

Ну а дальше все просто и знакомо, печатаем плату на бумаге, переносим на текстолит, травим.Кому интересно, процесс изготовления печатных плат подробно показан в этом обзоре.

Когда я придумывал схему, то старался ее максимально упростить, применив минимум компонентов.1. Реле — любое с напряжением обмотки 12 Вольт (для вариантов с 3-4 аккумуляторами) и контактами рассчитанными на ток хотя бы 2х от тока заряда.2. Транзистор — BC846, 847, или известный КТ315, КТ3102, а также аналоги.3. Диод — любой маломощный диод.4. Резисторы — любые в диапазоне 15 — 33кОм5. Конденсатор — 33-47мкФ 25-50 Вольт.6. Оптрон — PC817, стоит на большинстве плат блоков питания.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноСобрал плату.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноПлату я сделал универсальной, можно применить вместо реле полевой транзистор, часть компонентов остается та же, что и была до этого. Кроме того такой вариант более универсален, так как подходит для шуруповертов с 3-4-5 аккумуляторами.Но у такой платы есть недостаток. Внутри транзистора есть «паразитный» диод и если оставить аккумулятор подключенным к зарядному устройству, но выключить его из розетки, то аккумулятор будет разряжаться через схему зарядного. В том варианте, что я показал выше, будет похожая проблема, но там ток совсем маленький, около 0.5мА и для полного разряда аккумулятору понадобится около 4000 часов.

Здесь применены немного другие номиналы, хотя по сути важен только номинал резисторов R4 и R5. Номинал R5 должен быть по крайней мере в 2 раза меньше чем у R4.

Подбираем компоненты для будущей платы. К сожалению транзистор скорее всего придется купить, так как в готовых устройствах такие применяются редко, они могут встречаться на материнских платах, но крайне редко.

Переделка шуруповерта на литий, часть вторая, заряжаем правильно

Переделка шуруповерта на литий, часть вторая, заряжаем правильноПлата универсальная, можно применить реле и сделать по предыдущей схеме, а можно применить полевой транзистор.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноТеперь блок схема зарядного устройства будет выглядеть следующим образом:Трансформатор, затем диодный мост и конденсатор фильтра, потом плата DC-DC преобразователя, ну и в конце плата отключения.Полярность выводов индикации заряда я не подписывал, так как на разных платах может быть по разному, если что то не работает, то надо просто поменять их местами, тем самым изменив полярность на противоположную.

Переходим собственно к переделке.Первым делом я перерезаю дорожки от выхода диодного моста, клемм подключения аккумулятора и светодиода индикации заряда. Цель — отключить их от остальной схемы, чтобы она не мешала «процессу». Можно конечно просто выпаять все детали кроме диодов моста, будет то же самое, но мне было проще перерезать дорожки.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноЗатем припаиваем фильтрующий конденсатор. Я припаял его прямо к выводам диодов, но можно поставить отдельный диодный мост, как я показывал выше.Помним, что вывод с полоской — плюс, без полоски — минус. У конденсатора длинный вывод — плюс.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноПечатные платы сверху не влазили совсем, постоянно упираясь в верхнюю крышку, потому пришлось разместить их снизу. Здесь конечно было тоже не все так гладко, пришлось выкусить одну стойку и немного подпилить пластмассу, но в любом случае здесь им было куда лучше.по высоте они стали даже с запасом.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноПереходим к электрическим соединениям. Для начала припаиваем провода, сначала я хотел применить более толстые, но потом понял что просто с ними не развернусь в тесном корпусе и взял обычные многожильные сечением 0.22мм.кв.К верхней плате припаял провода:1. Слева — вход питания платы преобразователя, подключается к диодному мосту.2. Справа — белый с синим — выход платы преобразователя. Если применена плата отключения, то к ней, если нет, то на контакты аккумулятора.3. Красный с синим — выход индикации процесса заряда, если с платой отключения, то к ней, если нет, то на светодиод индикации.4. Черный с зеленым — Индикация окончания заряда, если с платой отключения, то на светодиод, если нет, то никуда не подключаем.

К нижней плате припаяны пока только провода к аккумулятору.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноДа, совсем забыл, на левой плате виден светодиод. Дело в том, что я совсем забыл и выпаял все светодиоды, которые были на плате, но проблема в том, что если выпаять светодиод индикации ограничения тока, то ток ограничиваться не будет, потому его надо оставить (помечен на плате как CC/CV), будьте внимательны.

В общем соединяем все так, как на показано, фото кликабельно.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноЗатем клеим на дно корпуса двухсторонний скотч, так как снизу платы не совсем гладкие, то лучше использовать толстый. В общем этот момент каждый делает как удобно, можно приклеить термоклеем, привинтить саморезами, прибить гвоздями :)

Переделка шуруповерта на литий, часть вторая, заряжаем правильноПриклеиваем платы, провода прячем.В итоге у нас должны остаться свободными 6 проводов — 2 к батарее, 2 к диодному мосту и 2 к светодиоду.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноНа желтый провод внимание не обращайте, это частный случай, у меня нашлось только реле на 24 Вольта, потому я его запитал от входа преобразователя.Когда готовите провода, то всегда старайтесь соблюдать цветовую маркировку, красный/белый — плюс, черный/синий — минус.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноПодключаем провода к родной плате зарядного. Здесь конечно у каждого будет по своему, но общий принцип думаю понятен. Особенно внимательно надо проверить правильность подключения к клеммам аккумулятора, лучше предварительно проверить тестером, где плюс и минус, впрочем то же самое касается и входа питания.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноПосле всех этих манипуляций обязательно надо проверить и возможно заново установить выходное напряжение платы преобразователя, так как в процессе монтажа можно сбить настройку и получить на выходе не 12.6 Вольт (напряжение трех литиевых аккумуляторов), а к примеру 12.79.Также можно подкорректировать и ток заряда.

Так как настройка порога срабатывания индикации окончания заряда не очень удобна, то я рекомендую купить плату с двумя подстроечными резисторами, это проще. Если купили плату с тремя подстроечными резисторами, то для настройки надо подключить к выходу нагрузку примерно соответствующую 1/10 — 1/5 от установленного тока заряда. Т.е. если ток заряда 1.5 Ампера и напряжение 12 Вольт, то это может быть резистор номиналом 51-100 Ом мощностью около 1-2 Ватт.

Настроили, перед сборкой проверяем.Если сделали все правильно, то при подключении аккумулятора должно сработать реле и включиться заряд. В моем случае светодиод индикации при этом погасает, а включается когда заряд окончен. Если хотите сделать наоборот, то можно включить этот светодиод последовательно с входом оптрона, тогда светодиод будет светить пока идет заряд.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноТак как в заголовке обзора все таки указана плата, а обзор о переделке зарядного, то я решил проверить и саму плату. Через пол часа работы при токе заряда 1 Ампер температура микросхемы была около 60 градусов, потому я могу сказать, что данную плату можно использовать до тока 1.5 Ампера. Впрочем это я подозревал с самого начала, при токе в 3 Ампера плата скорее всего выйдет из строя из-за перегрева. Максимальный ток при котором плату еще можно относительно безопасно использовать — 2 Ампера, но так как плата находится в корпусе и охлаждение не очень хорошее, то я рекомендую 1.5 Ампера.

Все, скручиваем корпус и ставим на полный прогон. Мне правда пришлось перед этим разрядить аккумулятор, так как я его зарядил в процессе подготовки прошлой части.Если к зарядному подключается заряженный аккумулятор, то на 1.5-2 секунды срабатывает реле, потом опять отключается, так как ток низкий и блокировка не происходит.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноТак, а теперь о хорошем и не очень.Хорошее — переделка удалась, заряд идет, плата отключает аккумулятор, в общем просто, удобно и практично.Плохое — Если в процессе заряда отключить питания зарядного, а потом опять включить, то заряд автоматически не включится.Но есть куда большая проблема. В процессе подготовки я использовал плату из предыдущего обзора, но там же я писал, что плата без контроллера, потому полностью блокироваться не умеет. Но более «умные» платы в критической ситуации полностью отключают выход, а так как он одновременно является и входом то при подключении к зарядному которое я переделал выше, стартовать оно не будет. Для старта необходимо напряжение, и плате для старта необходимо напряжение :(

Решения данной проблемы несколько.1. Поставить между входом и выходом платы защиты резистор, через который на клеммы будет попадать ток для старта зарядного, но как поведет себя плата защиты, я не знаю, для проверки ничего нет.2. Вывести вход для зарядного на отдельную клемму батареи, так часто делается у аккумуляторного инструмента с литиевыми аккумуляторами. Т.е. заряжаем через одни контакты, разряжаем через другие.3. Не ставить плату отключения вообще.4. Вместо автоматики поставить кнопку как на этой схеме.

Вверху вариант без платы защиты, внизу просто реле, оптрон и кнопка. Принцип прост, вставили аккумулятор в зарядное, нажали на кнопку, пошел заряд, а мы пошли отдыхать. Как только заряд будет окончен, реле полностью отключит аккумулятор от зарядного.

Обычные зарядные устройства постоянно пытаются подать напряжение на выход если оно ниже определенного значения, но такой вариант доработки неудобен, а с реле не очень то и применим. Но пока думаю, возможно и получится сделать красиво.

Переделка шуруповерта на литий, часть вторая, заряжаем правильноЧто можно посоветовать по поводу выбора вариантов заряда батарей:1. Просто применить плату с двумя подстроечными резисторами (она есть в обзоре), просто, вполне корректно, но лучше не забывать что зарядное включено. День-два проблем думаю не будет, но уехать в отпуск и забыть зарядное включенным я бы не рекомендовал.2. Сделать как в обзоре. Сложно, с ограничениями, но более правильно.3. Использовать отдельное зарядное, например известный Imax.4. Если в вашей батарее сборка из двух-трех аккумуляторов, то можно использовать B3.Это довольно просто и удобно, кроме того есть полное описание в этом обзоре от автора Onegin45.

5. Взять блок питания и немного доработать его. Нечто подобное я делал в этом обзоре.

6. Сделать полностью свое зарядное, со всем автоотключениями, корректным зарядом и расширенной индикацией. Самый сложный вариант. Но это тема третьей части обзора, впрочем там же скорее всего будет и переделка блока питания в зарядное.

Кроме того я часто встречаю вопросы насчет балансировки элементов в батарее. Лично я считаю, что это лишнее, так как качественные и подобранные аккумуляторы разбалансировать не так просто. Если хочется просто и качественно, то куда проще купить плату защиты с функцией балансировки.

Недавно был вопрос, можно ли сделать так, чтобы зарядное умело заряжать и литиевые аккумуляторы и кадмиевые. Да, сделать можно, но лучше не нужно так как кроме разной химии аккумуляторы имеют и разное напряжение. Например сборке из 10 кадмиевых аккумуляторов надо 14.3-15 Вольт, а из трех литиевых — 12.6 Вольта. В связи с этим нужен переключатель, который можно случайно забыть переключить. Универсальный вариант возможен только если количество кадмиевых аккумуляторов кратно трем, 9-12-15, тогда их можно заряжать как литиевые сборки 3-4-5. Но в распространенных батареях инструмента стоят сборки 10 штук.

На этом вроде все, я постарался ответить на некоторые вопросы, которые мне задают в личке. Кроме того, обзор скорее всего будет дополнен ответами на ваши следующие вопросы.

Купленные платы вполне работоспособны, но микросхемы скорее всего поддельные, потому нагружать лучше не более чем на 50-60% от заявленного.

А я пока думаю что надо иметь в правильном зарядном устройстве, которое будет делаться с нуля. Пока из планов —1. Автостарт заряда при установке аккумулятора2. Рестарт при пропадании питания.3. Несколько ступеней индикации процесса заряда4. Выбор количества аккумуляторов и их типа при помощи джамперов на плате.5. Микропроцессорное управление

Хотелось бы также узнать, что интересно было бы вам увидеть в третьей части обзора (можно в личку).

Хотел применить специализированную микросхему (вроде даже бесплатный семпл можно заказать), но она работает только в линейном режиме, а это нагрев :((((

Возможно будет полезно, ссылка на архив с трассировками и схемами, но как я выше писал, добавочная плата скорее всего не будет работать с платами, которые полностью отключают аккумуляторы.

www.kirich.blog
