Как снять патрон с шуруповерта. Как снять патрон с шуруповерта бош

Снять патрон с шуруповерта — studvesna73.ru

Есть несколько особенностей при снятии патронов:

Нужно добраться до фиксирующего болта, для этого надо развести кулачки до упора.
Нужно открутить фиксирующий болт, тут понадобится головка с тонкой стенкой, чтобы смогла достать до болта.
Необходимо крутить, но не в привычную сторону, так как там левая резьба, то необходимо откручивать по часовой стрелке.
Так как фиксирующий болт установлен на резьбовой герметик, то тут два варианта его открутить, либо нагреть место соединения, но можно испортить пластмассовые элементы, либо резкий удар, для этого лучше всего подойдет пневмо- или электрогайковёрт с ударным механизмом.
После того, как открутили болт необходимо открутить и патрон, хорошо, когда там есть паз, за него можно зацепить инструмент и патрон открутится, сложнее если паза нет, тогда зажимаем болт в кулачки и откручиваем его, захватив гайковёртом за головку болта.

модератор выбрал этот ответ лучшим

в избранное ссылка отблагодарить

Под маркой «Bosch9quot; (Бош), выпускается просто огромное количество инструмента включая шуруповерты.

В начале надо определиться как конкретно крепится патрон на валу, это может быть и резьбовое крепление и конусное и то и это практикуют в инструменте «Бош9quot;.

Если резьбовое, то дополнительно патрон к валу крепится винтом.

Головка винта чаще всего под фигурную отвёртку.

Разводим кулачки патрона до упора.

Теперь нам виден тот самый винт.

Резьба там левая и откручивается он по часовой стрелке.

Далее ставим шуруповёрт в положение «обратное вращение» (реверс), обороты минимальные.

Зажимаем в патрон вот такой шестигранный «Г9quot; образный ключ

(естественно коротким концом в патрон).

А дальше всё на Ваше усмотрение, можно по ключу ударить молотком, сорвать патрон с резьбы.

Если есть рядом прочный стол, или тиски, то рядом с ними держим тот самый зажатый ключ и включаем шуруповёрт на короткое время, ключ бьёт по верстаку, патрон откручивается.

Чтоб снять патрон с шуруповёрта нужно развести кулачки патрона на максимум, в глубине вы увидите болт для фиксации патрона — он может быть под крестовую или плоскую отвёртку, может быть под головку или под спец ключи (звёздочки, шестигранники и прочее) .

Значит на нём левая резьба, то есть откручивать его нужно по часовой стрелке. Нужно удерживать патрон и выкрутить болт.

Далее нужно открутить сам патрон с вала шуруповёрта, для этого нужно зажать вороток в патрон и удерживая вал ключом за паз на валу (между патроном и корпусом, обычно это ключ на 14). если его нет то можно использовать силу вращения шуруповёрта для откручивания патрона.

Вот и всё, сборку производить в обратной последовательности, специалисты рекомендуют капнуть на крепящий болт (тот который внутри), любой состав для фиксации резьбы (можно даже герметик или резиновый клей).

Снять патрон с шуруповерта довольно несложно, нужно провести некоторые действия по откручиванию патрона. У большинства шуруповертов внутри патрона есть винт который фиксирует его на валу. Чтобы до него добраться нужно максимально широко развести губки патрона и внутри будет винт, который имеет обратную левую резьбу. Открутить его не просто особенно если вы давно пользуетесь шуруповертом, он может прикипеть и придется приложить немало усилий по его откручиванию, после этого патрон с усилием нужно повернуть против часовой стрелки и он снимется.

в избранное ссылка отблагодарить

Шуруповерт Bosch – надежный инструмент, незаменимый при строительстве и ремонте.

Снять патрон не составит труда, если предварительно развести кулачки.
Патрон имеет левую резьбу, поэтому нередко сам процесс откручивания представляет определенные сложности.
К тому же, герметик надежно фиксирует резьбовое соединение, и откручивание патрона без использования специальных инструментов превращается в утомительный процесс.
Но с помощью обычного или электрического гайковерта патрон с любого шуруповерта открутится без особых усилий.

в избранное ссылка отблагодарить

Шуруповерты и дрели сегодня являются одним из самых востребованных инструментов в быту. Такие конструкции позволяют решать очень много задач, выполняя их намного быстрей и проще.

Сегодня на рынке представлено огромное количество моделей данной продукции. Ознакомиться с некоторыми техническими параметрами шуруповертов можно, посетив сайт http://dewalt.su/ .

Конструкция патронов

Шуруповерты представляю собой относительно простые конструкции, состоящие из нескольких элементов. Одним из самых важных рабочих органов здесь является зажимной патрон, состоящий из нескольких основных компонентов:

Корпуса, который выполняется в виде полого металлического цилиндра. На этом каркасе также присутствуют специальные кольца и подвижные кулачки, с помощью которого производится фиксация рабочего инструмента.
Гильзы, регулирующей степень зажима кулачков.

Сегодня патроны современных шуруповертов крепятся на валу с помощью 2 основных способов:

Конус Морзе. Такая конструкция позволяет более надежно удерживать элемент на оси.
Соединение с помощью резьбы и фиксирующего винта.

Алгоритм снятия

Процесс снятия патрона на резьбовом соединении происходит в несколько шагов:

В первую очередь производится откручивание резьбы. Для этого применяют специальный Г-образный шестигранный ключ. Его нужно вставить и зажать кулачками, а после чего включить шуруповерт и провернуть патрон. При этом ключ должен удариться об какую-то твердую поверхность. Это позволит немного ослабить саму резьбу. Сам процесс должен занимать минимум времени (включение – выключение).
Когда фиксация патрона дополнительно производится с применением специального фиксирующего винта, то его нужно открутить. Зачастую такие зажимы имеют левую резьбу, поэтому это нужно учитывать при откручивании.

В случае, когда данный алгоритм не принес успеха, нужно полностью разбирать шуруповерт и вынуть из него вал с патроном и редуктором. После этого он фиксируется в тисках и с помощью трубного ключа можно попробовать открутить элемент.

Для демонтажа патронов, которые крепятся на конусе Морзе, нужно с помощью молотка просто выбить хвостовик из гнезда корпуса. Следует понимать, что прикладывать нужно только умеренные усилия, так как можно очень легко повредить всю систему.

Если вы не можете самостоятельно снять патрон, тогда обратитесь к специалисту, который сделает это быстро и эффективно.

Добавить комментарий Отменить ответ

Уже давно не секрет, что откручивать и закручивать шурупы удобнее и быстрее всего именно шуруповертом.

Любой инструмент имеет свойство изнашиваться и выходить из строя. Особенно это касается подвижных и часто употребляемых деталей. В шуруповерте таковым компонентом считается зажимной патрон. Элемент, который полностью вышел из строя, следует заменить. Но для начала надо понять, как снимается патрон. Для этого нужно немного узнать о технических характеристиках устройства. Чтобы провести ремонтные работы понадобится молоток, отвертка, тиски и некоторые ключи.

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

Посредством конуса Морзе
Резьбовым способом
При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Как определить метод крепления на шуруповёрте

Способ крепежа легко узнать, если внимательно осмотреть детали. Патрон разновидности конус Морзе будет иметь следующую надпись: 1-6 В10. Это значит, что в патроне допустимо закрепление насадок с диаметром хвостовика равного 1-6 мм, а В10 – это указатель величины конуса Морзе.

Патрон, зафиксированный при помощи резьбового крепления, имеет маркировки:

Метрическая резьба (отечественная продукция) – 1,0-11 М12х1,25
Дюймовая резьба (иностранное производство)– 2-13 мм ½-20 UNF

Как снять и поменять патрон + (Видео)

Если вы столкнулись с заменой патрона, первоначально, следует разобраться со способом его крепления. Для проведения процедуры с минимум усилий, специалисты не рекомендуют перегружать шуруповерт в каждодневном применении. Если вы без перерыва работаете инструментом в течение пятнадцати минут, вращающиеся части могут перегреться и крепко зафиксироваться в гнезде. Тогда будет сложнее провести замену. Эксперты рекомендуют проверенные способы снятия патрона, описанные ниже:

Открутить резьбовое крепление посредством шестигранника Г-образной формы, который наверняка найдется у каждого хозяина. Далее следует вставить шестигранник (размер — 10 мм) поместить коротким краем в патрон и плотно сдавить в кулачках. После этого запустить и моментально выключить устройство на малых оборотах, чтобы свободный край слегка ударился об стол, таким образом, резьба ослабнет и можно выкрутить патрон.
Если патрон держится на резьбе с фиксирующим винтом, тогда:
- Открутить винт с левой резьбой по направленности часовой стрелки.
- Затем вставить шестигранник в кулачки, и быстрым движением руки либо молотка провернуть свободный край против часового хода. Теперь можно откручивать патрон.
Если оба метода не сработали:
- Достаем из открытого корпуса вал, на котором расположен редуктор и патрон. Для изъятия патрона нужно воспользоваться трубным ключом.
Чтобы снять и поменять патрон с конусом Морзе нужно иметь при себе молоток, которым хвостовик будет освобождаться из гнезда корпуса.

Снятие патрона: Шуруповерт Макита + (Видео)

Обычно электроинструменты бренда Макита оснащены резьбовым креплением со вспомогательной фиксацией посредством винта с левой резьбой.

Следует придерживаться ряда действий:

Открутить фиксирующий винт (по часовому направлению).
Активизировать кнопку стопора шпинделя.
Обвернуть плотной тканью корпус и сдавить в тисках.
В кулачках стиснуть шестигранник.
Ударяя молотком по свободной плоскости ключа, патрон прокручивается, а затем убирается с вала.

Снятие патрона: Шуруповерт Бош

Шуруповерты марки bosch, как правило, оборудованы фиксирующим винтом.

Ключ ставим в кулачки и затягиваем на пару щелчков.
Инструмент кладется на край стола.
Надавливая на кнопку стопора, снимаем фиксатор патрона на валу.
Патрон снимается против часового хода.

Все действия требуют особого внимания и последовательности при разборке/сборке.

Получив теоретические знания о видах патронов, вам будет проще самостоятельно произвести ремонт шуруповерта Интерскол, Хитачи, а также других производителей.

(1 оценок, среднее: 5,00 из 5)

В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.

Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название — патрон.

патрон в разобранном виде

Это важно!Присоединение патрона осуществляется с помощью резьбы на валу инструмента, и ответной резьбы в патроне или конуса на тех же частях.

Виды патронов

Сегодня в продажу поставляются два основных вида патронов:

Быстрозажимные патроны имеют еще одну классификацию:

Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.

двух муфтовый патрон

Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.

Это важно!Быстрозажимные патроны характеризуются тем, что с их помощью можно вставлять любые приспособления для работы с инструментом и при этом нет необходимости использовать дополнительный инструмент, например, ключ.

Изготавливаются такие патроны из двух видов материала:

Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.

Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку. не маловажно для шуруповертов с наличием функции удара.

Как можно закрепить патрон

Есть несколько способов, крепления патрона. Среди них выделяются:

Резьба;
Конус Морзе;
Фиксирующий винт как дополнение к выше сказанному;

Одним из самых простых и надежных методов является конус, который стали использовать в 19 веке. Вал специально заточен под параметры конуса, который имеется в патроне. Когда два элемента соединяются, получается прочное соединение.

Видно резьбу на основном валу шуруповерта, на которой крепится патрон

Если рассматривать резьбовое соединение, то весь его смысл состоит в нанесении резьбы на патрон и вал. По технологии, что бы соединить детали достаточно просто накрутить изделие.

Не редко стали использовать и фиксирующий винт, который выступает в качестве дополнительного крепления. Как правило, головка у него выполнена в виде крестовой отвертки, а резьба нарезана влево. Увидеть винт можно, только если раскрутить максимально кулачки патрона.

Достаточно легко определить, какой способ крепления используется на шуруповерте, для этого необходимо просто его осмотреть. Если это конус Морзе, тогда на патроне будет написано примерно так 1-6 В10.

Такая надпись расшифровывается как диаметр хвостовика от 1 до 6 миллиметров, а В10 – размерность конуса, которую можно найти в любом справочнике машиностроителя.

На резьбовом соединении так же ставится маркировка, к примеру, 1,0-11 М12х1,25. М12х1,25 означает метрическую резьбу, а значения 1,0-11 говорят нам о размерности хвостовой части насадок. Если это инструмент зарубежного производителя, надпись будет указана в дюймах.

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта. для этого понадобится шестигранный ключ на 10

Ключ зажимается в патроне коротким концом
Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол

В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
Выворачиваем винт по часовой стрелке
Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость.Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

Поделиться с друзьями:

Хороший шуруповерт способен заменить сразу несколько инструментов. С его помощью можно легко завинчивать и откручивать винты, делать отверстия. Однако любой, даже самый надежный инструмент со временем изнашивается и выходит из строя. Причем первым делом ломаются самые ходовые детали, одна из которых — зажимной патрон.

При неисправности этого элемента потребуется сделать его замену. Для чего необходимо разобраться в том, как снять патрон с шуруповерта, для чего нужно знать способ его крепления к валу редуктора.

Способы крепления

Резьбовое соединение осуществляется с помощью резьбы, сделанной на конце вала.
Конусная фиксация — крепление посредством одинаковых конусов вала и патрона.

Кроме того, кулачковый держатель может быть дополнительно закреплен к валу фиксирующим винтом под крестовую, иногда прямую отвертку. Такой фиксатор имеет шуруповерт Макита, как снять патрон которого, описано в следующей инструкции.

Как разобрать патрон шуруповерта: инструкция

Для проведения работ потребуются: молоток, отвертка, тиски и ключи.

Сначала необходимо выкрутить фиксирующий винт. Для этого максимально открываем зажимные кулачки и отверткой по направлению движения часовой стрелки (левая резьба) отвинчиваем прижимной винт.
Далее зажимаем один конец шестигранного ключа диаметром 8-10 мм кулачками патрона, а другой — тисками.
Выставляем первую скорость вращения в режиме сверления с направлением реверс — отвинчивание и, крепко держа двумя руками, нажимаем кнопку пуск.
Если крепление конусное, то патрон необходимо выбить молотком, слегка ударяя по нему со стороны вала редуктора.

Также в случае повреждения держателя сверла может быть полезна статья Как снять патрон с дрели .

studvesna73.ru

Как снять патрон с шуруповерта или дрели

11.02.2015 9 084

Даже самый качественный надежный и профессиональный шуруповерт со временем изнашивается и с каждым разом начинает всё хуже держать сверла, насадки и биты. Чтобы вернуть инструменту былую мощь, давайте рассмотрим как снять патрон с шуруповерта и на какие нюансы стоит обратить внимание.

Как разобрать патрон шуруповерта

Чтобы разобрать патрон шуруповерта не требуется никакого специального оборудования, достаточно иметь под рукой несколько ключей, отвертку, молоток и по возможности – тиски.

Конструкция патрона представляет собой пустой металлический цилиндр со специальным кольцом и гильзой для его регулировки. Внутри патрона находятся кулачки, фиксирующие сверла или специальные насадки. Сам патрон одевается на вал шуруповерта. Патрон может иметь резьбу или конус, в зависимости от типа крепления на вал. При правильном руководстве разборка патрона шуруповерта не займет много времени.

Схема патрона шуруповерта

Перед тем как открутить патрон на шуруповерте, нужно узнать какой тип крепления перед вами.

Способы крепления патрона на шуруповерте

Конус Морзе. Способ назван в честь изобретателя Стивена А. Морзе в 1864 году. Суть метода заключается в спряжении двух поверхностей в виде вала и детали с отверстием, у которых одинаковая конусность с углом от 1°25’43″ до 1°30’26″ в зависимости от типоразмера. Этот способ достаточно широко распространен и зарекомендовал себя как простой и надежный.
Резьбовой способ. Внутри патрона шуруповерта нарезана резьба, точно такая же резьба сделана и на рабочем вале инструмента. Чтобы закрутить патрон, нужно просто до упора его закрутить, аналогично гайке и болту.
Фиксирующий винт. Используется для дополнительной фиксации патрона на валу.

Типы патронов шуруповерта

Как узнать какой способ крепления патрона

Чтобы узнать какой тип крепления патрона у вашего шуруповерта нужно внимательно осмотреть маркировку инструмента. Надпись вида: 1-6 В10 (может немного отличатся) — означает, что патрон с конусом Морзе. Цифры 1-6 обозначают диаметр хвостовика сверла или насадок, а В10 – размер конуса Морзе.

Патрон с резьбовым соединением маркируется цифрами: 1,0-11 М12х1,25. Символы М12х1,25 означают размер метрической резьбы, а 1,0-11 – диаметр хвостовика сверла, аналогично конусу Морзе.

На импортных моделях шуруповертов резьба измеряется в дюймах, поэтому не пугайтесь увидеть маркировку вида: 2-13 мм ½-20 UNF.

Оба типа патронов одинаково хорошо выполняют свою задачу, разница только в удобстве и скорости смены насадок с шуруповерта.

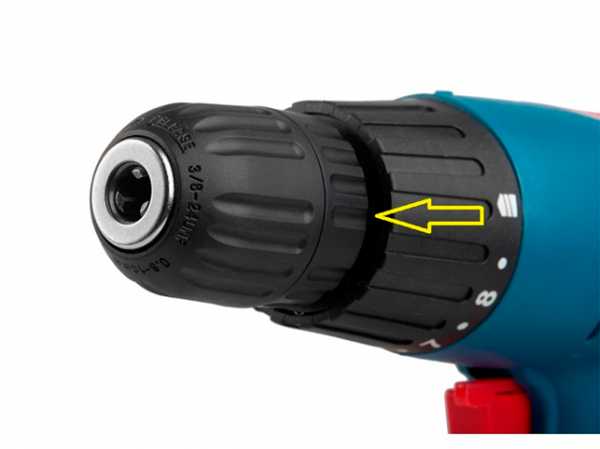

Маркировка на патроне шуруповерта

Как правильно снять патрон с шуруповерта

Существует несколько способов снять патрон с шуруповерта, разберем первый:

Берем шестигранный ключ примерно на 10 мм;
Зажимаем ключ коротким концом в патроне;
Включаем шуруповерт на пару секунд, что бы зажатый ключ ударился вторым концом о стол;
Вращаем ключ и выкручиваем патрон шуруповерта.

Второй способ, который рекомендуют профессионалы:

Сначала нужно полностью разжать кулачки патрона;
Внутри патрона должен быть винт, если его не видно, возможно он покрыт грязью;
Нужно выкрутить этот винт по часовой стрелке;
Зажмите шестигранный ключ в патроне;
Резко проверните ключ против часовой стрелки;
Патрон должен легко выкрутиться, если нет – можно слегка ударить молотком по концу ключа.

Если ни один из вышеуказанных способов не работают, придется разобрать шуруповерт и извлечь из него шпиндель и редуктор вместе с патроном. Для этого нужно зажать его в тесках и открутить патрон разводным ключом. На некоторых патронах бывают специальные выточки под ключ, что значительно упрощает этот процесс.

Чтобы снять патрон с шуруповерта на конусе Морзе, нужно выбить его ударами молотка по корпусу.

Эти способы подходят для разбора патрона у всех видов шуруповертов, дрелей и перфораторов. Также рекомендуем посмотреть видео как разобрать патрон шуруповерта.

propowertools.ru

Как снять патрон с шуруповерта

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

Ремонт, смазка и чистка этого узла.
Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками.

Свинчивание быстрозажимного патрона со шпинделя шуруповёртаПосле того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
Свести кулачки патрона до минимального зазора.
Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

Отсутствие спецовочной перчатки.
Мощность шуруповёрта превышает 500 Ватт.
Неуверенность в собственных силах.
Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
Запустить двигатель и дать ему возможность набрать максимальные обороты.
Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу.

Возможен и второй вариант этого способа:

После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
«Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Снятие патрона с разобранного шуруповёрта

Все вышеперечисленные способы предполагают снятие патрона с целого шуруповёрта. Но может возникнуть ситуация, когда электроинструмент окажется разобранным. Патрон будет снят с шуруповёрта вместе с редуктором.

Тогда снять кулачковый узел можно двумя способами:

Закрепить редуктор между губок тисков, используя мягкие прокладки (например, деревянные), чтобы не повредить корпус. Закрепить Г-образный инструмент в кулачках, и попробовать «сорвать» патрон при помощи молотка.
Подобрать торцевой гаечный ключ таким образом, чтобы он плотно садился на три шпильки редуктора (можно начать с размера №19).

Удерживая патрон одной рукой, второй проворачиваем ключ против часовой стрелки.

Конструкции большинства производителей современных бытовых шуруповёртов с быстрозажимными трёхкулачковыми патронами очень похожи, поэтому методы разборки применимы к большинству моделей.

Самым простым и безопасным способом является использование Г-образного огранённого инструмента, зажимаемого между кулачками патрона.

instrumentiks.ru
