Одним из самых «ходовых» инструментов домашнего мастера является шуруповерт. Но, как и любое изделие – он ломается. Что в таком случае предпринять? В некоторых видах работ может спасти положение электродрель, но лишь в некоторых. Можно отнести инструмент в сервисный центр и ожидать его ремонта. Но это потребует времени и денег, которые придется заплатить за ремонт инструмента. Но, как правило, доступен и третий вариант – ремонт шуруповерта Макита, да и устройство шуруповерта не такое уж сложное.

Давайте рассмотрим основные признаки неисправностей шуруповертов и как их можно устранить в домашних условиях самостоятельно.

Содержание

Конструкция шуруповерта
Неисправности электрической части шуруповерта
Неисправности механической части шуруповерта

Конструкция шуруповерта

Перед тем как переходить непосредственно к неисправностям данного инструмента, хорошо бы вкратце познакомится с устройством шуруповерта и назначением его основных узлов. С этого и начнем. На фотографии ниже представлен разобранный шуруповерт, на ее основе и рассмотрим предназначение деталей.

Начнем мы с кнопки пуска. Кнопка выполняет две функции: включение цепи питания электродвигателя и его регулятора оборотов. При нажатии кнопки до упора цепь питания двигателя замыкается контактами кнопки на прямую, обеспечивая максимальную мощность и количество оборотов. Регулятор оборотов – электронный, состоит из ШИМ генератора расположенного на плате. В зависимости от силы нажатия на кнопку контакт, расположенный на кнопке перемещается вдоль платы. От его местоположения вдоль платы зависит степень генерируемого импульса на ключ, роль ключа выполняет полевой транзистор (на фото выше обозначен как «регулятор скорости вращения»). То есть зависимость следующая: чем сильнее пользователь жмет на кнопку, тем выше величина импульса на транзисторе и тем больше он открывается, тем самым увеличивая напряжение на электродвигателе.

Реверс вращения двигателя осуществляется путем смены полярности на клеммах. Смена полярности осуществляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки реверса.

Электродвигатель. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

Редуктор. Его предназначение заключается в преобразовании большого числа оборотов вала электродвигателя в значительно более низкие обороты вала патрона. Существует два вида редукторов для шуруповертов: планетарный и классический. Последний очень редко применяют, поэтому уделим внимание редуктору планетарного типа. Планетарный редуктор состоит из:

кольцевой шестерни;
солнечной шестерни, которая закреплена на валу электродвигателя;
сателлиты и водило (их количество зависит от количества ступеней, бывают двух и трех ступенчатыми).

Не вдаваясь в тонкости, рассмотрим принцип действия такого редуктора. Солнечная шестерня приводится в движение валом якоря, в свою очередь ее зубья приводят в движение сателлиты, которые передают вращение водило. При двухступенчатом редукторе вал патрона соединен со вторым водило, при трехступенчатом – с третьим.

Регулятор усилия предназначен для регулировки усилия, которое подается к шурупу. Как правило, применяют 16 позиций регулировки. Таким образом, существует широкий спектр уровня затяжки шурупов, что позволяет работать с очень хрупкими материалами (гипсокартон и пр.). Его принцип действия хорошо показан на приведенном ниже видео.

Патрон крепится к выходному валу редуктора и имеет три кулачка, которые надежно удерживают деталь в патроне.

Неисправности электрической части шуруповерта

Рассмотрев основные элементы шуруповерта, перейдем к возможным неисправностям и возможным способам ремонта шуруповерта AEG. И начнем мы с электрической части. Основными признаками неисправности электрической составляющей шуруповерта являются:

инструмент не включается;
нет переключения реверсного режима;
отсутствует регулировка количества оборотов.

Инструмент не включается. Первое на что следует обратить внимание, при ремонте шуруповерта Skil – аккумулятор. Если ставили на зарядку, и не помогло, тогда вооружаемся мультиметром и приступаем к поиску неисправности. Для начала измеряем величину напряжения на АКБ, она должна более – менее соответствовать указанной на корпусе батареи. В случае заниженного напряжения необходимо определить неисправный элемент: аккумулятор или зарядное устройство.

Определить исправность зарядного можно мультиметром, для этого включаем его в сеть и меряем напряжение на холостом ходу на клеммах. Оно должно быть на пару вольт больше от номинального, указанного на устройстве. Если напряжения нет – неисправен зарядный блок. Для такого ремонта шуруповерта Интерскол,потребуются знания электроники, в противном случае легче купить новое.

Если проблема с аккумулятором, тогда дляремонт шуруповерта Макита своими руками, необходимо вскрыть блок с элементами. После того как разобрали блок, необходимо внимательно исследовать все места соединения проводов и проверить качество пайки, не оторвался ли какой. В случае целостности всех соединений – берем мультиметр и измеряем напряжение на каждом элементе. На каждом элементе должно быть не ниже 0,9 – 1В напряжения. Если обнаружится элемент с меньшим напряжением – необходима его замена. Главное что бы емкость и тип элемента соответствовали остальным (т.е. если NiCd то необходим тоже NiCd). Более детально о ремонте аккумуляторов Вы можете узнать из статьи: «Ремонт аккумулятора шуруповерта своими руками».

В случае если зарядка и аккумулятор исправны, а шуруповерт не включается необходимо разбирать шуруповерт. От клемм батареи к кнопке идут два провода, берем мультиметр и меряем напряжение на входе кнопки (батарея при этом вставлена). Если напряжение на входе есть, тогда вынимаем батарею и при помощи зажимов «крокодил» закорачиваем провода от батареи. Ставим прибор на измерение сопротивления в Ом. Нажимаем кнопку до упора и меряем на выходе из кнопки. Прибор должен показать величину сопротивления, стремящуюся к нулю, если так и есть – кнопка исправна, проблема либо в щетках, либо в других элементах электродвигателя. В случае если тестер показывает обрыв – необходима замена или ремонт кнопки. Можно попытаться отремонтировать самому, так как часто бывает, что контакт на клеммах отсутствует по причине подгорания, достаточно будет почистить наждачной бумагой и собрать. Главное при разборе кнопки не спешить и действовать аккуратно, иначе все детали разлетятся, и придется не один час ломать голову – как собрать.

Похожие действия необходимо будет предпринять и в отсутствии реверса. Один щуп прибора ставим на входной провод кнопки, второй, на контакт электродвигателя или выход кнопки, это как более удобно. Переключаем рукоятку реверса. Если все исправно прибор зафиксирует некоторую величину сопротивления, если «молчит» - нарушена проводимость контактов реверса. Порядок разборки и чистки контактов аналогичен вышеописанному, как и при ремонте шуруповерта Калибр .

Двигатель работает на максимальных оборотах, а регулировка оборотов отсутствует? Причина неисправности может быть как в самой кнопке, так и в регулирующем транзисторе.

Если все цепи до электродвигателя исправны, но инструмент не работает – неисправность может быть связана со щетками. В идеале щетки должны меняться, когда их длинна, стерта на 40% от первоначальной длинны. В случае износа щеток – замените на новые, если щетки в порядке – проблема с остальными элементами электродвигателя. Для проверки электродвигателя необходимо отсоединить провода, которые идут от кнопки. После того как отсоединили провода, при помощи мультиметра меряем величину сопротивления на контактах крепления проводов. Если величина сопротивления мала и стремится к нулю, скорее всего, произошел обрыв обмотки, необходима либо перемотка, либо новый двигатель.

Можно проверить целостность обмоток якоря, так как якорь можно купить и поменять самостоятельно. Для проверки якоря необходимо измерять сопротивление на двух соседних пластинах коллектора, по всей окружности. При этом нормальное значение – «0». Если во время проверки Вы обнаружите две рядом стоящие пластины, со значением, отличающимся от нуля – якорь требует ремонта или замены.

Неисправности механической части шуруповерта

Признаками неисправности механической части шуруповерта может быть следующее:

при работе инструмент издает посторонние звуки, которые ранее не наблюдались;
сильная вибрация инструмента и бой зажимного патрона;
шуруповерт включается, но дальнейшая его работа невозможна из-за заклинивания.

Причинами «посторонних» звуков при работе инструмента может быть износ втулок или подшипника якоря. Для этого необходимо разобрать электродвигатель и исследовать его на целостность подшипника и степень износа втулки. Якорь должен легко вращаться, без трений и перекосов. При необходимости эти элементы можно приобрести в магазине и заменить самостоятельно.

Наиболее частыми неисправностями редуктора бывают:

искривление вала редуктора;
износ рабочей поверхности шестерней;
износ подшипника и/или опорной втулки вала редуктора;
излом штифта, на котором крепится сателлит.

Во всех случаях необходима замена неисправных частей редуктора. Все описанные действия требуют внимания и последовательности в разборке и сборке шуруповерта. Проявив данные качества, Вы сможете самостоятельно произвести ремонт шуруповерта Интерскол своими руками, или любого другого, и лишь в отдельных случаях прибегать к помощи сервисного центра.

strport.ru

Ремонт шуруповёрта своими руками: кнопка, редуктор, трещётка

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Содержание статьи:

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

наличие электродвигателя;
планетарный редуктор;
регулируемая функциональная кнопка «Пуск»;
реверсный переключатель;
регулятор усилий;
блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

поломка связана с электроникой устройства;
поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

изделие перестает реагировать на включение;
устройство перестало регулировать обороты;
произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как произвести ремонт кнопки устройства? + (Видео)

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

https://youtu.be/aZgaQ9OGJJQ

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

физическое искривление оси редукционного вала;
явный дефект рабочей поверхности шестерней;
выход из строя опорной втулки вала или оригинального подшипника;
поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

instrument-blog.ru

Ремонт шуруповерта своими руками: устранение неисправностей

Дата: 14-09-2015
Просмотров: 899
Рейтинг: 34

Оглавление: [скрыть]

Причины неисправностей шуруповерта
Устранение неисправностей шуруповерта
Диагностика двигателя прибора
Ремонт двигателя шуруповерта

Тремя основными причинами, которые приводят к тому, что приходится делать ремонт шуруповерта своими руками, являются:

Если аккумулятор не исправен либо не заряжен.
Не функционирует кнопка включение.
Износились щитки электродвигателя или сгорел якорь.

Схема устройства шуруповерта.

Любой шуруповерт имеет в своей конструкции следующие основные элементы:

Двигатель.
Реверс.
Редуктор.
Регулятор оборотов.
Транзистор регулятора оборотов, который подключен к радиатору.

Причины неисправностей шуруповерта

Ремонт прибора чаще всего приходится делать в связи с возникновением различных неисправностей, которые характерны для дешевых устройств и дорогостоящих. Среди них выделяются:

При поломке шуруповерта основной процент неисправностей приходится аккумулятор.

Вышедший из строя аккумулятор.
Сломанная кнопка включения аппарата.
Сгоревший якорь.
Наличие свистов и различных скрипов во время работы.
Усиленное постукивание патрона зажимного.
Невозможность регулирования оборотов шуруповерта.
Не происходит переключение реверса шуруповерта.
Двигатель аппарата не перестает вращаться после того, как шуруповерт отключен.
Происходит включение аппарата на долю секунды с последующим подклиниванием.

Рассмотрим особенности устранения каждой из перечисленных неисправностей.

Вернуться к оглавлению

Устранение неисправностей шуруповерта

Для того, чтобы удостовериться в поломке аккумулятора шуруповерта, его необходимо проверить при помощи мультиметра.

Аккумулятор следует вначале проверить перед его возможной заменой. Проверить аккумулятор следует обычным измерением уровня напряжения с помощью мультимера на клеммах прибора. Осуществлять проверку можно и с помощью любого другого тестера. При этом должно наблюдаться совпадение выходного напряжения аккумуляторов в рабочем состоянии, если они заряжены. Указанные на корпусах аккумуляторов значения 12V, 18V и др. должны точно соблюдаться. Если это условие не выполняется, то прибор следует заменить.

Возможные неисправности зарядного устройства шуруповерта приводят к необходимости его разборки с последующей проверкой с использованием тестера, который уже применялся. Каждая батарея, входящая в аккумулятор, должна быть подвергнута аналогичной проверке. После определения неисправных элементов следует купить в магазине специальные элементы одинакового типа с аналогичной емкостью, чтобы установить их на места предыдущих, заменив старые на новые.

Делая ремонт кнопки включения, необходимо иметь специальный навык и соответствующие знания в области электроники. Разборка аппарата следует осуществлять с предельной внимательностью и осторожностью. Иначе вскрытие прибора может привести к тому, что детали определенного вида могут с легкостью выпасть из шуруповерта.

Лучше всего предварительно сделать зарисовку порядка расположения разных пружинок, контактов и шурупов.

После того, как Вы удостоверились в том, что причина поломки в аккумуляторе, то его будет необходимо разобрать.

Когда корпус прибора вскрыт, то аппарат необходимо проверить на присутствие в нем контактов, которые потемнели. При их наличии необходимо провести их зачистку с помощью наждачной бумаги.

Когда выключатель уже отремонтирован, то, возможно, что прибор не будет регулировать число оборотов, если сделано плавное нажатие на его курок. Вместе с тем функции прибора не теряются, когда нажатие на курок полное. В этом случае сама неисправность связана со схемой регулировки. При этом осуществляют полную замену выключателя.

Если в приборе отсутствует реверс, то его заменяют реверсным переключателем, но можно и попытаться его отремонтировать. С этой целью ремонт реверса напоминает ремонт кнопки выключателя. Крышка переключателя осторожно приподнимается. Затем осуществляется проверка контактов, их чистка и сборка.

При обнаружении обгоревших либо деформированных контактов под крышкой реверс обязательно требуется заменить. При варианте кнопки, когда реверс собирают в ее корпусе, то есть внутри нее, кнопка меняется при этом полностью.

Вернуться к оглавлению

Диагностика двигателя прибора

В том случае, если при опускании кнопки двигатель шуруповерта продолжает работать, то кнопку придется поменять.

Когда при опускании кнопки продолжается вращение двигателя, чего раньше не происходило, тогда кнопка меняется полностью. Причиной продолжения вращения кнопки может быть ее отпускание, чего не наблюдалось до этого. При этом требуется смена кнопки полностью, или необходимо заменить транзистор отдельно.

Проверить регулятор оборотов можно с помощью мультиметра, настроенного на режим прозвона цепей. Схема регулятора оборотов не включается в общую цепь, действующую в результате полного нажатия кнопки. С этого начинается замыкание контактов. К электродвигателю шуруповерта подключаются провода в количестве двух, столько же приходится и на кнопку аккумулятора.

Кнопку включения подключают к регулирующему элементу или полевому транзистору через 3 провода, который находится вне корпуса шуруповерта. Необходимо осуществить присоединение щупов с целью прозвонки подвода, подсоединенного к электродвигателю и к тому проводу, который является входным.

При наличии возможности щупы присоединяют не только к проводу двигателя устройства, но и крепятся на входные контакты реверса. Прибор может показывать, есть контакт или его нет. Далее аналогичным образом проводят все замеры для другого провода, который является входным. После следует перевести рычаг реверса, чтобы повторить замеры. Если нет контактов, то эти изменения влияют на кнопку.

Причину поломки также стоит искать в щетках двигателя шуруповерта.

Если все элементы устройства в исправности, что показали операции, которые были проведены ранее, то обязательно проверяют то, в каком состоянии находятся щетки двигателя. Это можно осуществить путем отключения двигателя от кнопки, присоединив к его проводам мультимер через щупы.

Если малое сопротивление в цепи отсутствует, то это может указывать на то, что щетки изношены. При этом не исключается поломка якоря, что может происходить в редких случаях. Может случиться и обрыв обмотки. В данном случае производится полная замена двигателя. Если изношены только щетки, то можно восстановить двигатель шуруповерта своими руками.

Для восстановления двигателей у некоторых моделей шуруповертов меняют только щетки, а не производят полную разборку элемента. Для ремонта других моделей задняя крышка двигателя отделяется со щетками от его корпусной части. С этой целью отгибается вальцовка крышки, не задевая ее края, потому что они должны быть возвращены после окончания сборки на прежнее место.

Щетки с гибким проводом соединяются на основе точечного метода сварки для крепления к держателю. Возможно припаивание проводов для новых щеток. С этой целью можно воспользоваться только тугоплавким припоем.

Вернуться к оглавлению

Ремонт двигателя шуруповерта

При долгой работе с шуруповертом подшипники могут износиться или засориться.

Перед началом сборки электродвигателя шуруповерта с помощью тонкой проволоки, которая служит хомутиком, в щеткодержателе отводится каждая щетка, крышка устанавливается на прежнее место. При этом щетки освобождают и огибают корпус по краям, что способствует наилучшему прижатию задней крышки.

Если шуруповерт долго работает, то это может сопровождаться процессом искривления вала, относящегося к редуктору по причине сильных нагрузок и нажатия на инструмент. Патрон, наворачиваясь на вал, иногда вызывает при работе прибора сильное биение. Опорная втулка или подшипник вала может сильно износиться. В результате повреждения втулки или только подшипника, а не вала заменяют только их.

Иногда запуск двигателя невозможен на определенную долю секунды, то есть происходит его резкая остановка. Этому причиной может быть выход из строя редуктора. Зачастую неисправность возникает из-за поломки штифта, служащего креплением к сателлиту. Возможна замена водила или целиком редуктора, который может выйти из строя, если изношены зубцы шестеренок.

Если после проведения всех вышеописанных операций не были обнаружены неисправности в приборе, то необходимо сделать проверку состояния якоря и исправность щеток двигателя. При этом двигатель следует отсоединить от кнопки выключателя, а затем измерить сопротивление, присоединив тестер любого вида к проводам двигателя. Если сопротивление в цепи отсутствует полностью, то это может свидетельствовать о том, что щетки изношены. Неисправности в якоре двигателя при этом не исключаются, что может быть связано с разрывом обмотки. Вместе с тем такие виды неполадок могут редко встречаться.

Если якорь двигателя полностью сгорел, то двигатель устройства подвергают полной замене. Если произошел износ только щеток двигателя, то лучше сделать ремонт прибора самостоятельно. Перед началом ремонта следует плавно вскрыть корпус двигателя шуруповерта так, чтобы не повредить его края. Все этапы выполнения работ, связанные с заменой щеток, указаны выше. Возможно, что были изношены втулки якоря за счет магнита, который оторвался и стал соприкасаться с якорем. Капнув каплю специального масла на втулку, следует отключить двигатель, чтобы подождать, пока масло не разошлось по всем втулкам. Вместе с тем он все равно требует замены со временем.

vsyavagonka.ru

Как починить шуруповерт своими руками?

Минули те времена, когда шурупы вкручивались в стену отверткой. Теперь их с легкостью вгоняет в поверхность шуруповерт. Если вам внезапно пришлось растерянно застыть с умолкшим инструментом в руке – наша статья вам поможет.

Шуруповерт – ходовой и популярный помощник заботливого домашнего мастера. Он может "захандрить", как и любой другой инструмент. К счастью, типичные неполадки шуруповертов давно известны, а процесс их устранения неоднократно описан. Ремонт шуруповерта Bosch, Makita или Интерскол обычно несложный и выполняется в домашних условиях.

Причины поломки шуруповерта

Шуруповерты выходят из строя по традиционным для подобной техники причинам. Это может быть неправильная эксплуатация, попадание инородных тел внутрь шуруповерта, перепады напряжения, отсутствие смазки, несвоевременная чистка и замена расходных материалов.

Шуруповерт не включается

Если однажды вы обнаружили, что шуруповерт не подает признаков жизни, значит, с ним произошло что-то из нижеперечисленного:• вышел из строя аккумулятор,• не работает кнопка включения,• сгорел якорь.

Бывает и так, что шуруповерт начинает жить чересчур активной жизнью и никак не может "успокоиться":• шуруповерт свистит и скрипит во время работы,• постукивает зажимной патрон, • не включается реверс,• нельзя отрегулировать обороты шуруповерта,• двигатель продолжает работать даже после того, как выключен.

Как проверить аккумулятор шуруповерта?

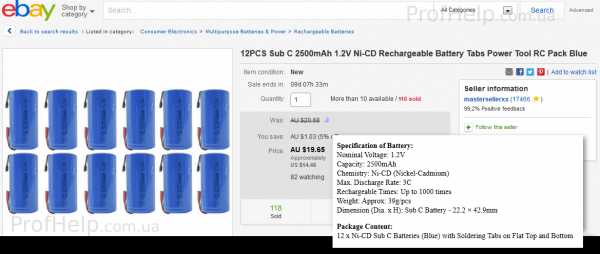

Вначале следует проверить работоспособность аккумуляторной батареи. После разборки проверьте целостность соединений, контактов, проводов, в том числе на предмет окисления.

Для детальной проверки используется мультиметр, а напряжение замеряется на клеммах аккумулятора. На корпусе аккумулятора обычно есть значение выходного напряжения – 12V, 18V. Показания тестера должны строго соответствовать этим значениям. Если они меньше, аккумулятор потихоньку начинает выходить из строя и требует замены.

Аналогично можно прозвонить каждый элемент (если аккумулятор составлен из нескольких батареек). Правда, даже если одна батарейка вышла из строя, менять придется весь комплект.

Кнопка "Пуск" не реагирует на нажатия

Приступая к ремонту кнопки включения, следует иметь минимальные навыки в области обращения с электроникой. Разборка аппарата и механизма должны осуществляться с предельной осторожностью и внимательностью. Иначе можно потерять или повредить хрупкие элементы конструкции.

После вскрытия корпуса желательно схематически зарисовать или сфотографировать расположение всех интересующих элементов, чтобы потом правильно водрузить их на место.

Для начала осматриваем контакты и зачищаем их, если они потемнели. При нажатой кнопке замеряем сопротивление на проводах, которые подходят к ней. Сопротивление исправных проводов будет равно нулю. Если это не так, значит, произошел обрыв и нужно менять провода или механизм включения в сборе.

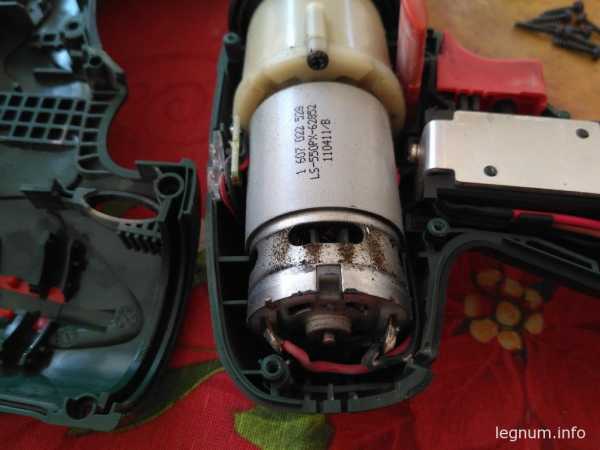

Замена сгоревшего якоря и щеток

Если якорь вышел из строя, это потребует замены всего электродвигателя. Будем надеяться, что в вашем случае изношены только щетки двигателя. Аккуратно вскройте корпус, отключите двигатель от кнопки включения и присоедините его к мультиметру при помощи щупов. Если в цепи отсутствует малое сопротивление, скорее всего, щетки износились. Заменить их обычно можно без разборки двигателя, просто вставив новые.

Двигатель запускается и тут же глохнет

С 90%-ной вероятностью можно предположить, что это вышел из строя редуктор. Вероятно, в этом виноват штифт, который крепится к сателлиту. В этом случае меняется редуктор в сборе, особенно если сточены зубцы шестеренок.

Почему свистит шуруповерт?

Если шуруповерт начал издавать нехарактерный свист, который идет из недр мотора, значит, наметилась одна или несколько неполадок. Либо отвалился магнит мотора, либо подшипник скольжения ротора забился грязью или пылью. Если магнит цел, то его можно приклеить на место суперклеем. Если раскололся – заменить на новый. Грязный подшипник и участок вокруг него нужно тщательно вычистить.

Стучит патрон шуруповерта

При долгой и непрерывной работе шуруповерта происходит искривление вала, который связан с редуктором, вследствие чрезмерных нагрузок и нажима на инструмент. Патрон наворачивается на вал и провоцирует сильные удары. Вначале повреждается опорная втулка или подшипник, а затем вал. Желательно не доводить до повреждения последнего, давать инструменту отдых и своевременно менять втулку или подшипники.

Не срабатывает реверс (задний ход)

Если в шуруповерте отсутствует реверсный ход, проще всего заменить переключатель в сборе. В остальном ремонт реверса аналогичен восстановлению кнопки включения. Главное, проверить контакты, протереть их и зачистить.

В шуруповерте не регулируются обороты

После ремонта кнопки питания шуруповерта возможны проблемы с регулировкой оборотов. То есть, при плавном нажатии на кнопку обороты не увеличиваются, а устройство реагирует только на полное нажатие "до конца", при этом головка вращается только в определенном диапазоне.

Видимо, нарушилась схема регулировки оборотов, в этом случае выключатель меняется в сборе. С этой проблемой схожа непрерывная работа двигателя после отпускания кнопки включения. В этом случае кнопка меняется целиком.

Шуруповерт − небольшой и "подвижный" агрегат. Внезапный паралич его "активности" обычно связан с типичными неисправностями, характерными для всех устройств данного типа. При желании большинство из них можно выявить и починить самостоятельно, приложив немного усилий.

diy.usadbaonline.ru

Почему не работает шуруповерт, перестал работать

Ремонт или монтаж мебели в разгаре, а шуруповерт перестал работать... Рассмотрим основные причины поломок и способы ремонта шуруповерта своими руками (видео нам также в этом поможет). Чтобы ответить на вопрос почему не работает шуруповерт, и как провести его ремонт, нужно иметь понятие об устройстве шуруповерта, основных его узлах, среди которых можно выделить следующие: редуктор, реверсивное устройство, электродвигатель, регулятор оборотов и если инструмент автономный – аккумулятор (зарядная аккумуляторная батарея).

Причем как дорогие, так и более дешевые шуруповерты в своей основе имеют аналогичное устройство, отличающееся друг от друга наличием тех или иных продвинутых опций. Отсюда можно выделить основные причины почему не работает шуруповерт, которыми страдают в той или иной мере практически все модели:

Первое на что нужно обратить внимание – исправность аккумулятора или поломки электрокабеля от сети (сетевой шуруповерт).
Выход из строя пусковой кнопки инструмента.
Не регулируются или плохо регулируются обороты двигателя.
Невозможность реверсивного переключения.
Биение зажимного патрона.
Не вращается электродвигатель.

Неисправность аккумулятора или кабеля шуруповерта

Все понимают, что независимо от «крутизны» перфоратора без источника энергии его работа невозможна. Поэтому в первую очередь нужно проверить исправность аккумуляторной батареи если у вас перфоратор мобильный и не зависит от источника электросети. Главная причина неработоспособности аккумулятора – это его разрядка или долговременная эксплуатация. Вторая причина устраняется полной заменой батареи, а первая простой подзарядкой с помощью выпрямителя, идущего в комплекте при продаже инструмента.

Аккумулятор шуруповерта в разобранном виде

Как правило, в том же комплекте прилагаться два аккумулятора: один находится в деле, то есть в работе, а другой на подзарядке. В случае выхода из строя зарядного устройства рациональней будет заменить его на новый если вы, конечно, не специалист в радиоэлектронике.

Если вы являетесь обладателем сетевого шуруповерта – в первую очередь при отсутствии вращения двигателя проверьте всю цепочку электропривода: розетка, вилка кабеля и сам кабель. Поверьте, часто бывает что розетка выходит из строя (подгорают контакты), вилка кабеля может отказать в работе по тем же причинам, да и сам кабель может быть поврежден в результате неосторожного обращения с ним.

Выход из строя пусковой кнопки шуруповерта

В результате длительной эксплуатации инструмента, а также условий, в которых приходится его применять нередки случаи когда из строя выходит пусковая кнопка шуруповерта – это является также одной из причин почему не работает шуруповерт. Проблема решается приобретением нового механизма пусковой кнопки в магазине и замене ее на старую, неисправную.

Пусковая кнопка (красная) шуруповерта

Добраться, к вышедшей из строя пусковой кнопки, несложно: нужно с помощью крестовидной отвертки вывернуть все саморезы, соединяющие две половинки корпуса инструмента. Далее, применив электропаяльник, отсоединить провода кнопки от электродвигателя, разъединить клеммы, соединяющие кнопку с аккумулятором или силовым кабелем сети и извлечь проблему из корпуса. На ее место вставляем новую кнопку, проделываем процесс подсоединения в обратной последовательности и проверяем работу новой детали, подсоединив ее к аккумулятору или силовому кабелю.

Этапы разборки кнопки шуруповерта

Порой в магазинах бывает невозможно приобрести новую пусковую кнопку и приходится самостоятельно ее восстанавливать. Однако, мы не будет подробно описывать весь этот процесс по двум причинам: во-первых, в интернете полно статей на эту тему, ну а во-вторых, ремонт пусковой кнопки своими руками – это не тема нашей статьи. Поэтому будем двигаться дальше.

Не регулируются обороты двигателя шуруповерта

Отсутствие регулировки оборотов двигателя шуруповерта существенно снижает удобство при работе с инструментом, а также делает невозможным производить качественные работы. Расположен регулятор в непосредственной близости к кнопке пуска или выполнен с ней как одно целое, однако транзистор регулятора оборотов крепится к электродвигателю где он охлаждается через решетки радиатора.

Место расположения регулятора оборотов электродвигателя (7)

Как показывает практика, в случае возникновения подобной проблемы будет правильней заменить регулятор оборотов полностью на новый. Благо они есть в продаже и стоят относительно недорого. Все попытки отремонтировать его приводили к тому же выводу если, конечно, вы не специалист в области электротехники.

Реверсивный переключатель шуруповерта

Реверсивный переключатель шуруповерта играет важную роль при выполнении работ по ввинчиванию саморезов, а также их извлечения в случаях надобности. Схема реверса электродвигателя находится в одном корпусе с регулятором оборотов, а сама кнопка переключения перенаправления оборотов расположена в удобном на рукоятке месте.

Кнопка пуска и реверса, расположенные рядом

Переключение осуществляется путем смены полярности на клеммах перемещением кнопки реверса. Ремонт всей схемы реверса, включающей ШИМ генератор, расположенный на плате, сводится к чистке контактов переключателя и замены схемы реверса на новую.

Биение зажимного патрона шуруповерта

Биение зажимного патрона шуруповерта указывает на то, что возникли проблемы в исправности редуктора инструмента, который расположен сразу за электродвигателем. Это еще одна причина, по которой не работает шуруповерт с полноценной отдачей.

Детали планетарного редуктора шуруповерта

Выходной вал этого редуктора является местом крепления зажимного патрона поэтому если говорить о биении самого патрона нужно иметь в виду биение вала редуктора. Причины этому могут быть следующие:

а) искривление вала редуктора;
б) износ шестерен редуктора;
в) выход из строя опорного подшипника вала редуктора;
г) предельная выработка штифтов, на котором крепятся сателлиты планетарной шестерни.

Все вышеперечисленные детали являются заводского происхождения по этому ремонту не подлежат. Проблема биения патрона шуруповерта в этом случае решается заменой деталей редуктора на новые.

Не вращается электродвигатель шуруповерта

Неисправности электродвигателя шуруповерта мало чем отличаются от подобных проблем болгарки, дрели и другого электроинструмента. Первое что может стать причиной почему не работает шуруповерт – это износ щеток электродвигателя, которые легко можно заменить на новые, которые стоят не очень дорого. Вторая причина – выход из строя обмотки якоря или статора двигателя.

Внешний вид электродвигателя шуруповерта

Чаще всего происходит межвитковое замыкание вследствие нарушения изоляции проводов обмотки. Происходить замыкание может из-за перегрева электродвигателя от, так сказать, непосильного труда, то есть нужно вовремя давать остынуть инструменту, дать ему «отдохнуть».

Кстати, перегрев шуруповерта может привести к вытеканию смазки из редуктора что повлечет выход из строя его основных деталей, о которых было упомянуто выше.

В якоре электродвигателя может наблюдаться еще одна проблема: загрязнение или замасливание коллектора, который передает электроэнергию к двигателю от щеток.

Щетки и коллектор электродвигателя шуруповерта

Ремонт коллектора можно произвести в домашних условиях самостоятельно, промыв и почистив его мелкой наждачной шкуркой. А вот обмотки статора и якоря придется восстанавливать в специализированной мастерской или заменить двигатель полностью на новый.

В завершение хочется отметить, что шуруповерт будет работать долго и качественно если относится к нему бережно, не проявляя «фанатизма» при его эксплуатации.

remontzhilya.ru

Искрит и воняет шуруповерт BOSCH 12В. Ремонт контактной группы и щеток

BOSCH — отличный производитель, наш шуруповерт долго нам служил верой и правдой, но вот он слегка приуныл по прошествии 5-ти лет.

Последний год он стал искрить при остановке, а последние дни уже ужасно воняло паленым. Я решил не насиловать его, чтобы не убить совсем.

Шуруповерт 12В на NiMH аккумуляторах, которые уже мало держат и требуют замены, но об этом позже.

Моделька шуруповерта — 3603J55500:

Разбираем инструмент, чтобы посмотреть причину, хотя она и так ясна — что-то с щетками, либо контактными площадками, т.к. искрит именно там.

Шуруповерт разбирается очень легко, не сравнить с китайскими образцами, откручиваем винтики под шестигранник, их же можно открутить с помощью плоской отвертки:

Снимаем пластиковую ручку-крышку:

Вынимаем мотор, просто вытаскиваем его из редуктора, номера с него 1 607 022 529, LS-550PX-62852, 110422/B:

Крышка моторчика завальцована с 4-х стороны, развальцовываем:

Снимаем крышку, видим пластиковый корпус который держит щетки:

Снимаем две текстолитовые шайбы и вынимаем щеточный узел:

Щетки еще походят и прижим хороший:

А вот контактная группа якоря оставляет желать лучшего:

Шестерня запресованна, потому вынуть якорь не получится, наверное:

Берем наждачку 800, можно мельче и зачищаем контактную площадку:

Чем меньше рисок и кратеров тем лучше контакт, и меньше искры.

Собираем в обратном порядке, все хорошо, хотя при резкой остановке искра проскакивает.

Чуть позже более основательно зачищу контакты и помою от смазки щетки.

И на последок, Важное замечание — не бросайте сразу курок шуруповерта для остановки, делайте это плавно и тогда не будет выгорать контактная группа моторчика.

legnum.info

Ремонт аккумулятора шуруповерта Bosch PSR 14,4

Все владельцы шуруповертов с никель-кадмиевыми батареями, рано или поздно сталкиваются с проблемой, когда в шуруповерте вышел из строя аккумулятор.

Основные симптомы неисправности - аккумулятор не держит заряд, то-есть после зарядки, аккумулятором можно работать совсем недолго, а если оставить заряженный аккумулятор без дела, то вскоре он полностью разряжается. Если обратиться в сервисный центр, или в магазин, то за новый аккумулятор к шуруповерту могут попросить сумму, соизмеримую со стоимостью нового шуруповерта. Но как же быть со старым шуруповертом, если он не убитый, совершенно рабочий, которым еще пахать и пахать, а тут его в утиль... Не дождетесь, корпорасты, давайте будем ремонтировать аккумулятор шуруповерта самостоятельно.

Если вам нужно оремонтироваь аккумулятор шуруповерта, но сами вы этого сделаь не можете, мы отермонтируем вашу аккумуляторную батарею. Наш офис рассполагается в Киеве, но, в случае необходимости, возможна пересылка в пределах Украины службами доставки Интайм, Новая почта и Деливери.

Звоните 0679457740, 093733483 будем рады помочь!

Где купить аккумуляторы для батареи

Первые аккумуляторы для ремонта своей батареи, 12 штук NiCd 1600mAh, я заказывал через Ebay (но это не панацея, есть много других магазинов), недорогие, синего цвета, но после сборки я обнаружил заметно меньшую скорость вращения на выходе шуруповерта и, как выяснилось, причиной этому являются аккумуляторы. Дальше будет объяснено детально почему нужно брать аккумуляторы немного дороже, но с лучшими хатактеристиками - лучше переплатить 40 центов на банке, но купить аккумулятор большей мощности.

Для того, чтоб заказать аккумуляторы в нужном количестве и размера, следует вскрыть батарею, уточнить размер аккумуляторов и их количество. Но, в принципе, можно обойтись и без вскрытия - по напряжению можно определить количество:

В 12 вольтовой батарее используется 10 аккумуляторов,
В 14 вольтовой 12 банок (PSR 14,4, GSR 14,4 и т.д.)
В 18 вольтовой - 15 банок.

Чаще всего используемые размеры банок в аккумуляторах:

4/5 Sub-C: 3.3см высота и 2.3см диаметр
Sub-C: 4.3см высота и 2.3см диаметр

Обратите внимание, что аккумуляторы можно заказать с приваренными контактными пластинами, с помощью которых аккумуляторы соединяются между собой. Но, как показала практика, такие пластины имеют весьма посредственное качество и лучшим вариантом будет припаивать контактные пластины самостоятеьно. Паять пластины паяльником к аккумулятору следует специальной контактной сваркой, так как перегрев аккумулятора может вывести его из строя, но, для никель кадмиевых аккумуляторов перегрев не столь смертельный, поэтому, имея достаточную сноровку, можно припаять пластину обычным паяльником, при этом не допуская черезмерного перегрева аккумулятора, приводящего к его выходу из строя.

Мощность аккумуляторов

Обратите внимание, что для электроинструмента нужно подбирать аккумуляторы, способные отдавать большие токи. Это не всеми продавцами отмечается, но после покупки и установки аккумуляторов, имеющих недостаточную мощность в батарею, вы обратите внимание на заметное снижение мощности вашего инструмента.

В данном случае, на рисунке вы видите аккумуляторы, способные отдавать ток 15C, то-есть 1.5 х 15 = 22.5 Ампера. В случае с более дешевыми аккумуляторами ток разряда может быть порядка 1С - 5С, то-есть батарея 1500 mAh сможет отдавать ток 1.5 x 1(5) = 1.5(7)A.

А вот здесь продавец честно указал, что максимальный ток разрада 3С, то-есть максимальный ток разряда у этих аккумуляторов будет 2.5 x 3 = 7.5A:

То-есть, по факту, покупая более дешевый аккумулятор, он будет иметь заявленную емкость, но:

Закручивать он сможет крепеж меньшего размера и с меньшим усилием
Работать аккумуляторы будут в нештатном для них режиме и, соответственно отработают меньший срок.

Ну и напоследок имейте в виду, что 10С для аккумулятора емкостью 1200 мАч будет 12 ампер, а у аккумулятора 3200 мАч будет 32 ампера.

Сборка батареи

Все аккумуляторы нужно соединить последовательно, в той-же конфигурации, что были соединены старые аккумуляторы. Лучшим способом сборки будет уложить банки в корпус аккумулятора и припаять соединительные пластины к верхней части банок, затем перевернуть полученную конструкцию и припаять соединительные пластины к нижней части банок.

При сборке соблюдайте крайнюю осторожность, не закорачивайте банки, а также следите их полярностью. После соединения элементов батареи лучше их соединить между собой клеем.

Вот и все, после сборки, аккумулятор снова работает как новый. Старые аккумуляторы не выбрасывайте, так как среди них еще могут иметься вполне рабочие элементы, которые могут пойти на замену, в батареи такого-же типа.

Какие аккумуляторные батареи можно отремонтировать таким же способом

Помимо описанного в статье аккумулятора шуруповерта Bosch PSR 14,4, таким же способом чинятся никель-кадмиевые аккумуляторы шуруповертов других моделей, например Bosch GSR 14,4, Bosch Professional GSR 12, Bosch PSR 12, Makita 6391DWАE, Bosch PSR 1200 и так далее - все батареи состоят из однотипнх банок, просто у каждой батареи своя компоновка и размеры.

Замечания относительно ремонта батарей Bosch

Содержимое батареи профессионального шуруповерта Bosch GSR 14,4 меня приятно удивило тем, что все банки были собраны в единую систему, которая искючала какое-либо взаимное перемещение банок одна относительно другой.
В противопроложность этому батареи шуруповерта Bosch PSR 12 меня разочаровали - все банки держатся только на приклееной сверху и снизу прокладке. В практически "нулевых" шуруповертах перестают" держать" банки после окончания гарантии.
Все аккумуляторы Bosch легко разбираются - достаточно раскрутить четыре самореза и вы имеете полный доступ к банкам.

Как проверить емкость аккумулятора

Для того, чтобы точно проверить емкость аккумулятора шуруповерта, нужно полностью зарядить аккумулятор, а затем разрядить его до минималного напряжения, обеспечив постоянный ток разряда. На протяжении всего времени разряда следует фиксировать напряжение и прекратить разряд, когда будет порядка 1 Вольт на банку(для никель кадмиевого аккумулятора). В итоге, умножив ток на время, вы получите емкость аккумулятора, но, я думаю, никто из вас не захочет сидеть над аккумулятором четыре часа и корректориовать ток разряда аккумулятора - это сильно расточително тратить свое драгоценное время, тем более, когда есть совершенно недорогое решение в виде универсалного зарядного устройства iMax B6.

Самым лушим вариантом определить емкость аккумулятора, будет приобрести зарядное устройство, которое помимо того, что может зарядить любой тип аккумулятора, но также покажет его емкость, отобразит время, потраченное на заряд и многое другое. Помимо возможностей, которыре будут весма к стати при восстановлении, или диагностике аккумулятора, iMax может быт просто вашим универсальным зарядным устройством, на все случаи жини - им вы сможете зарядить любой всретившийся вам аккумулятор: свинцовый, литий жлезный, литий ионный, никель метал гидридный и никель кадмиевый.

В качестве примера, хочу показать фотографию аккумулятора, который попал ко мне по причине того, что не держал заряд, и со слов клиента мог закрутить всего десяток саморезов. После проверки и выравнивания заряда на каждой из банок при помощи iMax B6 было произведено несколко циклов заряда-разряда, после чего аккумулятор вернул свою емкость 1,5 Ач. В итоге данный аккумулятор не пришлось перепаковывать, а клиенту не пришлось делать лишние денежные вложения.

Дополнение относительно Синих банок, установленных уже больше года назад

Уже прошло больше года с того момента как я поставил новые банки и они до сих пор работают. С тех пор я обзавелся зарядным устройством IMax B6 и теперь имею возможность проверить емкость батареи шуруповерта. После года эксплуатации она упала до одного ампер часа. Не знаю сколько было изачально, но думаю побольше, ведь емкость одной банки, заявленная продавцом составляла 1700 милиампер в час.

И, еще какой я могу сделать вывод - покупать нужно батареи без припаянных пластин, так как нижняя и верхняя пластины припаяны в одну сторону и собрать из них красиво батарею не получится. Также, сами пластины плохо держутся и могут со временем отпасть. Так что, если есть возможность, используйте старые пластины, или закажите в Китае никелированную ленту, там она копейки стоит, но с ней батарею вы соберете гораздо аккуратнее.

Итак, если вы сомневаетесь, что сами сможете собрать батарею - звоните 067 9457740, или 093 77 33 483, Александр. Буду рад помочь.

profhelp.com.ua
