Ремонт зарядного устройства шуруповерта и других запчастей. Зарядка бош для шуруповерта

Зарядное устройство для шуруповерта бош

Необходимость в домашней мастерской ручного электроинструмента очевидна — это помощь при ремонте, строительстве и во многих других делах, которые возникают в повседневной жизни. Интенсивное развитие технологий как: создание и внедрение бесколлекторных двигателей, различных контроллеров тока и оптимизации нагрузки, постоянное развитие технологии в производстве аккумуляторных батарей, делают этот инструмент экономичным и надежным.

Не остаются в стороне и технологии новшеств блоков автономного питания. Уже выпущенные батареи и зарядные устройства напряжением 36В при 25 А/ч. приближая работу инструмента к источнику от стационарного питания. Одними из передовых разработчиков в этой отрасли является компания «Бош» — производители инструмента и зарядных устройство для шуруповерта бош. Рассмотрим некоторые виды источников питания для рабочего инструмент

Принцип работы блоков автономного питания

Блок автономного питания для ручного инструмента состоит из отдельных ячеек, которые могут накапливать заряженные электроны в своём активном компоненте — это может быть Ca-Ni (кадмий — никель), Ni-MН (никель — металл гидрид), Li — ion (литий — ион). В настоящее время эти активные составляющие является одним из самых ходовых при производстве аккумуляторных сборок.

Принцип, заложенный в батарейках основан на удержании заряженных электронов в активном слое. При внешнем источнике питания, приложенном к плюсу — анод и минусу — катод, заряженные электроны активно внедряется в активный компонент и удерживаются там заряженном состоянии. При подключении нагрузки, полярность изменяются и электроны начинают двигаться в обратном направлении, создавая электрический ток в цепи нагрузки. От того сколько сможет удержать активный слой заряженных электронов зависит емкость батареи или, другими словами ее мощность.

Понятие мощности

Мощность, или как еще ее называют емкость батареи, является основным критерием при выборе инструмента в эксплуатацию для работы и которая, в конечном итоге, зависит от объема выполняемой работы. Если, например, необходима работа при строительстве в круглосуточном режиме тогда понадобится несколько мощных батарей, если же инструмент используется как помощник в текущих делах в режиме: открутил — закрутил — положил, здесь особой мощности не потребуется.

Понятие мощности — это физическая величина, которая рассчитывается умножением напряжения U, измеряемая в вольтах(В), на емкость I, в ампер/часах (А/ч_). И определяется как произведение этих величин. Например, напряжение батареи 10В емкость 1,5 А/час, Мощность Р = U *I (Вт). Р= 10*1,5 = 15Вт, а батарея 18В, 10 А/ч, уже будет иметь мощность Р=18*10=180 Вт. То есть последняя батарея может работать при одинаковой нагрузке в 10 раз больше.

Зарядное устройство для шуруповерта бош 12 вольт

Одно из простых решений ЗУ для аккумуляторов с li -ion активным компонентом с является устройство, выполненное на микросхеме TL431, выполняющую роль стабилитрона по току.

Работа устройства

Переменное напряжение 220 вольт понижается на трансформаторе с последующим выпрямлением на диодах D2 и D1 и сглаживание импульсов на конденсаторе C1, имеющим емкость 470 Мf. Резистор R4 необходим для открытия базы транзистора обратной проводимости, его номинал подбирается от 5 до 4 Ом. По мере накопления заряда в аккумуляторе, напряжение на зажимах будет повышаться и на базу транзистора будет поступать увеличенное напряжение, которое будет закрывать переход эмиттер — коллектор, тем самым уменьшая ток зарядки. Выходные транзисторы можно использовать такие как КТ819, КТ 817, КТ815, желательно использовать для них теплоотводы. Регулировка тока заряда происходит подбором R1.

В силу специфики производства, особенно в странах Азии, каждая батарея li -ion имеет различные токовые характеристики. т.е. из всей сборки одна может зарядиться быстрее остальных — это приведет к повышению напряжения на контактах батареи ее перегреву, что может привести к выходу из строя всего комплекта.

Для успешной зарядки ячеек с li -ion компонентом применяются зарядные устройства для аккумуляторов шуруповертов бош для каждой ячейки отдельно. Т.е. если, комплект состоит из трех элементарных аккумуляторов, то зарядка производится трех батареек отдельно. Такое зарядное устройство называется балансир.

Устройство балансира

Балансиром называется аппарат, при котором происходит зарядка каждой отдельной ячейки в сборке. В принципе устройство балансира ничем не отличается от вышеописанной схемы со стабилизатором тока на TL 130, только с несколькими идентичными аппаратами для каждой отдельной батарейки. Естественно, клеммные контакты должны быть и на корпусах аккумуляторных сборок.

Особенностями балансира также является, то что схемное решение выполнено таким образом, чтобы регулировать процесс зарядки каждой отдельной ячейки и всего аккумулятора в целом. Для этого ЗУ предусмотрено компенсатор нагрузки, а также несколько плавких предохранителей, перегорающих в случае перегрузки или короткого замыкания. Некоторые производители дополнительно комплектуют защитой от перегрева обмотки трансформатора. Защита от перегрева располагают под покровной бумажной изоляцией понижающего трансформатора. Предохранитель срабатывает при достижении 120 -130 °С, к сожалению, в последствии не восстанавливается.

Совет! Для выхода из этой ситуации можно посоветовать просто исключить его из схемы соединив выводные концы между собой. При модернизации трансформатора таким образом достаточно наличие в устройстве обычного плавкого предохранителя.

Примерное схемное решение балансира предоставлено на рисунке.

Еще одной фирменной фишкой зарядных устройств для аккумуляторов шуруповертов бош является их универсальность.

Не секрет, то, что любая фирма выпускающая ручной инструмент делают к нему отдельные зарядки, в результате, если инструмент применяется для интенсивной работы, то он выходит в строя года через два-три, а зарядное устройство остается, нередко их скапливается по нескольку штук.

Фирма Bosch предлагает универсальные зарядные устройства, с регулировкой напряжения на несколько стандартных диапазонов, например 12В, 14В, 16В, 18В. Или 16В, 18В, 24В, 36В. Такие схемы решение достигается применение пакетного переключателя для регулировки сопротивления выходным током.

Ниже приводится примерные величины резисторов R1 и R2 для регулировки напряжения на клеммах элементарных аккумуляторов — R1 Ом + R2 Ом = UВ :

22кОм + 33кОм =4,16В
15кОм + 22кОм =4,20В
47кОм + 68кОм = 4,22В

Конструкция зарядки для Са — Ni аккумуляторов

Отличие Са — Ni от Li — ion (литий-ионных), в том, что они менее требовательны к режимам зарядки. И состоит в том, что для литий-иона очень опасно перенапряжение и полный разряд, после которого эти батареи могут потерять способность заряжаться или в противном случае чревато внутренним коротким замыканием.

Са — Ni — должны быть перед зарядкой разряжены не менее 70%. Если это условие не выполняется, то ячейки теряют емкость при каждой зарядке — это явление называется «Эффект памяти». Для уменьшения этого явления фирма Bosch предлагается ЗУ с контроллером нагрузки, при котором процесс восстановления начинается при автоматической разрядке до нужной величины.

Совет. Если нет такого устройства, то для примерного контроля разрядки можно применить обыкновенную лампу накаливания с напряжением накала лампочки равным аккумулятору. Тусклая интенсивность свечения свидетельствует о разряде батареи до нужной величины.

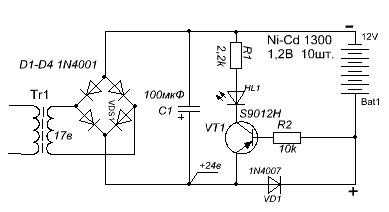

Одно из распространенных аппаратов зарядки 12 В аккумуляторов является ЗУ изготовленное по нижеприведенной схеме. ЗУ собрано из понижающего трансформатора на 12-18 В и током не менее 8 А. Переменное напряжение вторичной обмотки поступает на диодный мост или сборку для выпрямления. Необходимое сглаживание пульсации выполняет конденсатор емкостью не менее 100 Мf.

В схеме предусмотрена индикация подключения сети, процесса зарядки и окончание процесса. Для этого используется классическая схема регулировки по базе транзистора в эмиттерно — коллекторную цепь которой включён светодиод. Цепь открывает напряжение на базе поступающей через сопротивление R2. Необходимый вольтаж зарядки обеспечивается стабилитроном VD1, который может быть от 12 до 16В. Это схема обеспечивает зарядку батареи за 4-5 часов.

Импульсная зарядка

Для более быстрой зарядки аккумуляторов ручного инструмента применяется схема подачи импульсного тока. Импульсная зарядка обеспечивает более интенсивное внедрение заряженных электронов активный слоя без превышения допустимых значений плотности тока. Классическая схема такого аппарата работает на биполярных транзисторах, которыми управляет преобразователь широтно-импульсно модулированных сигналов (ШИМ) на основе интегральных микросхем на выходе с импульсным трансформатором. Схема собрана на основе классического импульсного частотного преобразователя с нагрузкой по напряжению и току. Подобное ЗУ для шуруповерта бош по цене превышает обычную, но уменьшение времени восстановления аккумуляторов в 3 -4 раза компенсирует этот недостаток.

Внимание! Некоторые фирмы, позиционируют свои ЗУ с ускоренной зарядкой повышением номинально разрешенного тока. Это может вывести батарею из эксплуатации значительно раньше времени. Ускоренная зарядка возможна только импульсным током.

Работа схемы:

Сетевая электроэнергия через диодный мост VD1 — VD4 поступает на сглаживающий электролитический конденсатор C1 емкостью 100 мF. Для запуска интегральной схемы питание поступает через резистор R1 после чего происходит выработка импульсов генератором.

Выработанные в начальной стадии импульсы производят открытие затвора полевого транзистора. Транзистор открывается и управляющие импульсы поступают на первичную обмотку трансформатора, вырабатывая импульсы на вторичной обмотке. Для стабильной работы микросхемы поступающего напряжения от сопротивления R1 недостаточно, поэтому для стабилизации питания часть импульсов снимается с ножек 7-11 трансформатора и поступают на микросхему для обеспечения стабильной работы аппарата.

Обзор нескольких ЗУ фирмы Бош

Bosch AL 1115 (30) CV 1600Z0003L

Недавно у фирмы Bosch появились сравнительно компактные ЗУ для профессионального инструмента «синий цвет» на 10,8В, отличительной особенностью от остальных у нее может быть понижающий трансформатор в отдельном блоке питания, который включается непосредственно в сетевую розетку. Цифры аббревиатуры обозначения AL1115 (30) указывает первые две цифры на напряжение 10, 8 В, вторые 1,5 (3, 0) А — на токовые нагрузки.

Этот блок позволяет заряжать только литий-ионные аккумуляторы. Схема, применяемая в данном устройстве — импульсная, время — от начала до окончания полного восстановления — 30 мин. Выполнено в оригинальном компактном корпусе с естественным охлаждением. Производство Китай, гарантия 2 года. Размер (длина х ширина х высота) — 21 х 13 х 9 см. Вес вместе с упаковкой 420гр. Индикация сети, начала процесса и окончания.

Оригинальная схема приведена ниже

Работу блока можно понять из вышеописанной работы схемы для импульсного ЗУ.

Безпроводной аппарат Bosch GAL 1830 CV

Еще одна инновационная идея компании Bosch — Индукционная ЗУ GAL 1830 CV .Сразу же необходимо сказать, что для индукционной базы необходим специальный аккумуляторный блок со встроенным приспособлением для приема индукционной энергии и преобразования.

В комплект входит собственно индукционная база, рамки для подвеса на стену, при желании можно отдельно приобрести аккумуляторные сборки. Для того чтобы начать процесс достаточно поставить аккумулятор на базу. Начало процесса указывает светодиодные подсветка из 5 светодиодных индикаторов. Питание базы 220В. Для начала достаточно просто поставить аккумулятор на поверхность базы без съема с рабочего инструмента.

Предусмотрена возможность крепления базы на стену, для этого она помещается в специальную металлическую раму которая подвешивается на вертикальную плоскость. Сама конструкция несмотря на 30 В принадлежность может заряжать аккумуляторы от 10 до 30 Вольт.

Некоторые особенности:

если сделать полный цикл аккумулятора на 2 А/час, основание нагревается примерно до 40 — 50°С. в нижней части;
индукционные аккумуляторы больше по габаритам и весу примерно на 10% аналогичных с проводной базой.

Несмотря на новизну видно, что система продумана и имеет большие перспективы.

Где купить ЗУ восстановления батарей для шуруповерта Бош

Купить ЗУ для шуруповерта бош или другой фирмы можно у нас на сайте зарегистрировавшись и пройдя по несложный навигация. Здесь же можно посмотреть большое количество ручного инструмента любой мощности цены и назначения.Задать и получить ответы на все интересующие вопросы от дежурного менеджера.

Подробнее об беспроводных изделиях в видеоролике.

themechanic.ru

достоинства и недостатки зарядных устройств

Оглавление: [скрыть]

Виды шуруповерта и зарядных устройств к ним
Достоинства и недостатки зарядных устройств шуруповерта
Как правильно выбрать зарядное устройство для шуруповерта?
Конструкция зарядного устройства для бытовой дрели
Неисправности в работе устройства для обеспечения питания дрели
Ремонт снабжающего устройства для дрели-шуруповерта

Для успешной работы с дрелью необходимо приобрести зарядное устройство. Прибор позволяет осуществить ускоренную зарядку аккумулятора шуруповерта. Брендовые модели и изделия китайских производителей надежны в работе, а зарядка аккумулятора шуруповерта позволит произвести работу в любом месте, даже при отсутствии розетки.

Схема устройства зарядного устройства для аккумулятора шуруповерта.

Виды шуруповерта и зарядных устройств к ним

На строительном рынке представлено множество моделей шуруповертов. Они отличаются друг от друга не только ценой, но особыми характерными признаками.

Некоторые модели аккумулятора обладают высоким качеством, продлевающим срок эксплуатации инструмента. Большим спросом у потребителей пользуются NiCd, NiMh и Li-Ion — аккумуляторы, обладающие такими достоинствами, как:

небольшой вес;
низкая цена.

Многие устройства отличаются друг от друга потребляемым напряжением, находящимся в пределах от 10 до 18 Вт. Его значение определяется используемыми элементами питания. Мощность шуруповерта зависит от величины напряжения.

Сравнительная таблица характеристик шуруповертов разных производителей.

Важной характеристикой длительности рабочего цикла является емкость аккумулятора шуруповерта, выраженная в ампер-часах (А.ч).

Крутящий момент — один из главных параметров инструмента. Он позволяет вкручивать саморезы в древесину. Чем выше значение крутящего момента, тем большей длины саморез ввинчивается в твердое основание.

Более всего распространен шуруповерт, имеющий крутящий момент 11-36 Нм. Регулятор мощности крутящего момента позволяет осуществлять несколько операций:

наживка самореза;
вкручивание шурупов в металл большой толщины;
сверление отверстий.

Устанавливают 5 скоростей работы, позволяющих избежать проворачивания шурупов и погружения головки самореза в основной материал.

Шуруповерт позволяет закрепить элементы и осуществить высверливание отверстий. Скорость вращения находится в пределах 400-500 об/мин. При работе используется основная скорость от 1200 до 1300 об/мин. С помощью регулятора изменяется значение величины ее оборотов.

Для качественной работы инструмента используют зарядные устройства. Они подразделяются на несколько типов приборов: полупрофессиональные и профессиональные. В зависимости от вида производимой работы выбирают необходимую аккумуляторную зарядку. Батареи обладают определенным временем эксплуатации, необходимой мощностью и рассчитаны на работу в шуруповерте согласно инструкции по эксплуатации прибора.

Схема зарядного устройства для зарядки аккумулятора шуруповерта.

Стандартная зарядка аккумулятора применяется для работы по обеспечению питания всех зарядных устройств, обладающих химическим составом: никель-кадмий (Ni-Cd), никель-металл (Ni-Mh).

Зарядка работает от напряжения 7,2 до 24 В. Заряжать аккумулятор шуруповерта можно с помощью устройства, работающего в автоматическом режиме с регулировкой напряжения тока и своевременным отключением при установлении полной емкости заряда.

Диаметра патрона шуруповерта составляет от 1,5 до 13 мм. Используют аккумулятор емкостью в 1,5 А, напряжением в 14,4 В. Зарядка происходит в течение 1 часа, дополнительно в комплект входят съемный аккумулятор и запасной элемент. Некоторые зарядки аккумулятора для шуруповерта работают 5-6 часов, имеют батарею с питанием в 4 В, предназначенную для 2000 циклов работы.

Вернуться к оглавлению

Достоинства и недостатки зарядных устройств шуруповерта

Среди разнообразных моделей винтовертов и зарядок к ним потребителю нужно выбрать качественный инструмент. Прежде чем его купить, необходимо ответить на вопросы: для каких целей приобретается инструмент и как заряжать аккумулятор?

Многие модели имеют отличный дизайн, небольшие габариты, малый вес, хорошие эксплуатационные характеристики. Используется оригинальная упаковка — отдельный кейс. Батарейки находятся в комплекте, а заряжать аккумулятор необходимо не менее 50 минут. При работе руки мастера не устают, потому что рукоятка имеет 24 ступени.

В большом кейсе можно хранить дополнительные инструменты: плоскогубцы, саморезы. Достоинства модели заключаются в наличии бесколлекторного двигателя и вентиляционных отверстий в корпусе.

Схема зарядного устройства Hitachi.

У некоторых моделей зарядного устройства слишком долго охлаждается батарея (в течение 50 минут), а в инструкции указано время работы — 30 мин. В китайских моделях зарядка неавтоматическая, срок эксплуатации составляет не более 2 лет. Ударный шуруповерт имеет один аккумулятор, который заряжается несколько раз при очень интенсивной работе.

У тяжелых винтовертов есть 3 скорости, вес — 2,2 кг, аккумуляторы — 18 V Li-Ion. Литиевые аккумуляторы — несомненное достоинство зарядки, позволяющее заряжать инструмент, когда на индикаторе появляется разряд до 30% емкости.

К недостаткам работы относят использование несменных аккумуляторов. При выходе из строя они заменяются только в сервисном центре.

Вернуться к оглавлению

Как правильно выбрать зарядное устройство для шуруповерта?

Главный секрет долговечности блока питания дрели состоит в применении качественного устройства для зарядки аккумулятора. Потребителю следует обладать необходимым минимумом знаний:

изучить данные паспорта устройства;
обратить особое внимание на зарядный ток;
отказаться от приобретения товара китайского производства ввиду его плохого качества и недолговечности;
проконсультироваться с продавцами относительно качества товара.

Недопустимо использовать самодельные зарядки, снижающие время эксплуатации аккумулятора шуруповерта.

Схема зарядного устройства Bosch.

При утере заряжающего устройства приобретают универсальную модель, которая работает от 12 В в течение 3 часов.

Аккумулятор китайского производства имеет 2 недостатка: полностью отсутствует регулировка скорости вращения, а также нет индикатора окончания зарядки. Время работы составляет от 3 до 5 часов.

Следует заранее определить тип аккумулятора: никель-кадмиевый, никель-металл-гибридный или литий-ионный. Обращают внимание на время, в течение которого заряжается батарея. Заряд бытовой дрели продолжается более 7 часов, а профессиональных моделей — около 60 минут.

Вернуться к оглавлению

Конструкция зарядного устройства для бытовой дрели

Если требуется обеспечить трудовой процесс и сократить рабочее время, следует выбрать винтоверт с автономным блоком питания.

Снабжающее устройство аккумулятора состоит из трансформатора мощностью в 25-26 Вт. На вторичную его обмотку поступает напряжение в 18 В, переходящее на диодный мост через FU1 предохранитель.

Для работы используют 4 диода с током в 3 А и электролитический конденсатор, сглаживающий напряжение диодного моста. Диоды предохраняют аккумулятор от перепадов напряжения в сети. При размыкании контактов микросхема подключается к источнику питания. В сменном блоке при его работе происходит последовательное соединение между собой 12 элементов (каждый емкостью в 1,2 В).

Схема аккумулятора шуруповерта.

Датчик температуры прикреплен к никель-кадмиевому элементу. Выводы датчика подключены к минусовому полюсу батареи и третьему разъему блока питания.

В зарядном устройстве 3У-А выходной шнур присоединен к выводному отверстию винтоверта или к АКБ. В некоторых моделях при зарядке верхнее напряжение не контролируется, происходит потеря емкости АКБ. После 15 перезарядок батарея выходит из строя.

Следует помнить, что исправное зарядное устройство обеспечивает стабильную работу АКБ.

Вернуться к оглавлению

Неисправности в работе устройства для обеспечения питания дрели

При работе прибора, снабжающего питанием блок шуруповерта, возникает множество неполадок. Одна из них — короткий промежуток времени, в течение которого происходит эксплуатация батареи. Основная причина неполадки состоит в том, что используется для работы старая батарея или зарядка дает сбой в работе.

Незаряженный блок питания приводит к полной остановке в работе винтоверта. Если выходное напряжение агрегата не соответствует 12 V, 18 V, то аккумулятор необходимо заменить.

При зарядке через неисправную розетку снабжающее устройство может прийти в негодность. Неисправный резистор R7 в зарядном устройстве подлежит замене. В этом случае прибор, снабжающий дрель питанием, работает нормально, без нагрузки, на выходе образует 8 V.

Нередко блок питания имеет недостаточную емкость для закручивания десятка стандартных шурупов. Основная причина подобной неисправности — выход из строя банки, ее основного элемента.

Для поиска неисправностей необходимо приобрести вольтметр. С его помощью легко отыскивают вышедшие из строя элементы. Использование неподходящих зарядных устройств выводит из строя блок питания. Применение устройств неавтоматического типа уменьшает срок эксплуатации аккумуляторных батарей.

Вернуться к оглавлению

Ремонт снабжающего устройства для дрели-шуруповерта

Схема питания аккумуляторной дрели.

Шуруповерт — дорогая вещь, но она необходима в хозяйстве. Стоимость аккумулятора составляет большую часть цены дрели. Практичный хозяин не станет тратить лишние деньги на приобретение нового блока питания, а произведет ремонт зарядки своими руками.

Для работы приобретают инструменты:

напильник;
отвертка;
наждак;
припой;
паяльник;
флюс.

По внешнему виду зарядки можно определить неисправность. Если пробиты диоды в зарядке на 18 V и сгорел трансформатор, то приобретают диоды FR307 или 607 и тепловой предохранитель с первичной обмоткой.

Произвести замену аккумуляторов не сложно. Разбирают корпус, заменяют элементы, даже если корпус склеен или собран на шурупах.

Необходимо запомнить расположение элементов и порядок их соединения между собой. В батарее располагается 12 элементов. Никель-кадмиевые блоки имеют повышенный самозаряд. Элементы в них содержат высокое сопротивление.

В зарядке может быть сетевое напряжение, понижаемое трансформатором. При возникшей неисправности стабилизация тока и напряжения отсутствует, а светодиоды горят при зарядке постоянно.

С помощью паяльника зачищают контакты аккумуляторов. Пайку производят в течение 2 секунд во избежание перегрева блока. При работе следует соблюдать меры безопасности: нужно паять в очках, расходовать кислоту по каплям.

Шуруповерт можно переделать для работы с литиевыми блоками. В этом случае заряжать аккумулятор шуруповерта можно быстрее и качественнее. Никелевый блок заряжается в обыкновенном зарядном устройстве. К моменту окончания зарядки величина тока понижается, напряжение не контролируется устройством, и аккумулятор не отключается самостоятельно.

Вторым этапом работы является подключение четырех блоков друг с другом. Их укладывают в отсек для батареи и скрепляют изолентой, затем подключают к контактам, предварительно соединив между собой проводами из алюминия с сечением в 2,5 мм².

Зарядка блока осуществляется с помощью переходника: на одной его стороне находится вилка, а на другой — два разъема (балансировочный и зарядный). Снабжение блока идет через 2 кабеля, последовательно соединенных между собой.

Если пришло в негодность зарядное устройство, осматривают понижающий трансформатор и плату. Вокруг диодов может образоваться желтизна, указывающая на то, что зарядка пропускает ток в двух направлениях. В результате происходят перегрев обмоток трансформатора и пробой во всех диодах. Во время ремонта необходимо выпаять диоды, перепаять их.

Следует проверить обмотки трансформатора (для обнаружения обрыва в них). При перегреве датчика его заменяют и восстанавливают проводимость. Включив прибор в сеть, проверяют работу индикационного устройства. В случае его исправности прибор готов к работе.

Заряжать аккумулятор с помощью специального устройства просто. Правильно выполненная зарядка позволит установить автономный режим для шуруповерта, учесть все нюансы в его работе и выбрать оптимальный тип аккумулятора с минимумом недостатков.

moiinstrumenty.ru

Схема зарядного устройства для шуруповерта. Электрическая схема зарядного устройства шуруповерта

Множество современных шуруповертов работают от аккумуляторной батареи. Емкость их в среднем составляет 12 мАч. Для того чтобы устройство всегда оставалось в рабочем состоянии, необходимо зарядное устройство. Однако по напряжению они довольно сильно отличаются.

В наше время выпускаются модели на 12, 14 и 18 В. Также важно отметить, что производители применяют различные комплектующие элементы для зарядных устройств. Для того чтобы разобраться в этом вопросе, следует взглянуть на стандартную схему зарядного.

Схема зарядки

Стандартная электрическая схема зарядного устройства шуруповерта включает в себя микросхему трехканального типа. В данном случае транзисторов для модели на 12 В потребуется четыре. По емкости они могут довольно сильно отличаться. Для того чтобы устройство могло справляться с высокой тактовой частотой, на микросхеме крепятся конденсаторы. Они для зарядок используются как импульсного, так и переходного типа. В данном случае важно учитывать особенности конкретных аккумуляторных батарей.

Непосредственно тиристоры используются в устройствах для стабилизации тока. В некоторых моделях установлены тетроды открытого типа. По проводимости тока они отличаются между собой. Если рассматривать модификации на 18 В, то там часто имеются дипольные фильтры. Указанные элементы позволяют с легкость справляться с перегрузками в сети.

Модификации на 12В

На 12 В зарядное устройство для аккумуляторов шуруповерта (схема показана ниже) представляет собой набор транзисторов емкостью до 4.4 пФ. В данном случае проводимость в цепи обеспечивается на уровне 9 мк. Для того чтобы тактовая частота резко не повышалась, применяются конденсоры. Резисторы у моделей используются в основном полевые.

Если говорить про зарядки на тетродах, то там дополнительно имеется фазовый резистор. С электромагнитными колебаниями он справляется хорошо. Отрицательное сопротивление зарядками на 12 В выдерживается в 30 Ом. Используются они чаще всего для аккумуляторных батарей на 10 мАч. На сегодняшний день они активной применяются в моделях торговой марки "Макита".

Зарядные устройства на 14 В

Схема зарядного устройства для шуруповерта на 14 В транзисторов в себя включает пять штук. Непосредственно микросхема для преобразования тока подходит лишь четырехканального типа. Конденсаторы у моделей на 14 В используются импульсные. Если говорить про батареи с емкостью в 12 мАч, то там дополнительно устанавливаются тетроды. В данном случае диодов на микросхеме предусмотрено два. Если говорить про параметры зарядок, то проводимость тока в цепи, как правило, колеблется в районе 5 мк. В среднем емкость резистора в цепи не превышает 6.3 пФ.

Непосредственно нагрузки тока зарядки на 14 В способны выдерживать в 3.3 А. Триггеры в таких моделях устанавливаются довольно редко. Однако если рассматривать шуруповерты торговой марки "Бош", то там они используются часто. В свою очередь у моделей "Макита" они заменяются волновыми резисторами. С целью стабилизации напряжения они подходят хорошо. Однако частотность зарядки может изменяться сильно.

Схемы моделей на 18 В

На 18 В схема зарядного устройства для шуруповерта предполагает использование транзисторов только переходного типа. Конденсаторов на микросхеме имеется три. Непосредственно тетрод устанавливается с диодным мостом. Для стабилизации предельной частоты в устройстве применяется сеточный триггер. Если говорить про параметры зарядки на 18 В, то следует упомянут о том, что проводимость тока колеблется в районе 5.4 мк.

Если рассматривать зарядки для шуруповертов компании "Бош", то данный показатель может быть выше. В некоторых случаях для улучшения проводимости сигнала применяются хроматические резисторы. В данном случае емкость конденсаторов не должна превышать 15 пФ. Если рассматривать зарядные устройства торговой марки "Интерскол", то в них трансиверы используются с повышенной проводимостью. В данном случае параметр максимальной токовой нагрузки может доходить до 6 А. В конце следует упомянуть об устройствах компании "Макита". Многие из аккумуляторных моделей оснащаются качественными дипольными транзисторами. С повышенным отрицательным сопротивлением они справляются хорошо. Однако проблемы в некоторых случаях возникают с магнитными колебаниями.

Зарядные устройства "Интрескол"

Стандартное зарядное устройство шуруповерта "Интерскол" (схема показана ниже) включает в себя двуканальную микросхему. Конденсаторы подбираются для нее все с емкостью в 3 пФ. В данном случае транзисторы у моделей на 14 В используются импульсного типа. Если рассматривать модификации на 18 В, то там можно встретить переменные аналоги. Проводимость у данных устройств способна доходить до 6 мк. В данном случае батареи используются в среднем на 12 мАч.

Схема для модели "Макита"

Схема зарядного устройства шуруповерта "Макита" имеет микросхему трехканального типа. Всего транзисторов в цепи предусмотрено три. Если говорить про шуруповерты на 18 В, то в данном случае конденсаторы устанавливаются с емкостью 4.5 пФ. Проводимость обеспечивается в районе 6 мк.

Все это позволяет снять нагрузку с транзисторов. Непосредственно тетроды применяются открытого типа. Если говорить про модификации на 14 В, то зарядки выпускаются со специальными триггерами. Данные элементы позволяют отлично справляться с повышенной частотностью устройства. При этом скачки в сети им не страшны.

Устройства для зарядки шуруповертов "Бош"

Стандартная схема зарядного устройства шуруповерта "Бош" включает в себя микросхему трехканального типа. В данном случае транзисторы имеются импульсного типа. Однако если говорить про шуруповерты на 12 В, то там установлены переходные аналоги. В среднем пропускная способность у них имеется на уровне 4 мк. Конденсаторы в устройствах применяются с хорошей проводимостью. Диодов у зарядок представленного бренда имеется два.

Триггеры в устройствах используются только на 12 В. Если говорить про систему защиты, то трансиверы применяются лишь открытого типа. В среднем токовую нагрузку они способны переносить в 6 А. В данном случае отрицательное сопротивление в цепи не превышает 33 Ом. Если отдельно говорить про модификации на 14 В, то выпускаются они под батареи на 15 мАч. Триггеры не используются. При этом конденсаторов в схеме имеется три.

Схема для модели "Скил"

Схема зарядного устройства шуруповерта Skil включает в себя трехканальную микросхему. В данном случае модели на рынке представлены на 12 и 14 В. Если рассматривать первый вариант, то транзисторы в цепи используются импульсного типа. Приводимость тока у них равняется не более 5 мк. В данном случае триггеры во всех конфигурациях используются. В свою очередь тиристоры применяются только для зарядок на 14 В.

Конденсаторы у моделей на 12 В устанавливаются с варикапом. В данном случае больших перегрузок они не способны выдержать. При этом транзисторы перегреваются довольно быстро. Непосредственно диодов в зарядке на 12 В имеется три.

Применение регулятора LM7805

Схема зарядного устройства для шуруповерта с регулятором LM7805 включает в себя только двухканальные микросхемы. Конденсаторы используются на ней с емкостью от 3 до 10 пФ. Встретить регуляторы данного типа чаще всего можно у моделей торговой марки "Бош". Непосредственно для зарядок на 12 В они не подходят. В данном случае параметр отрицательного сопротивления в цепи доходит до 30 Ом.

Если говорить про транзисторы, то они у моделей применяются импульсного типа. Триггеры для регуляторов использоваться могут. Диодов в цепи предусмотрено три. Если говорить про модификации на 14 В, то тетроды для них подходят лишь волнового типа.

Использование транзисторов BC847

Схема зарядного устройства для шуруповерта на транзисторах BC847 является довольно простой. Используются указанные элементы чаще всего компанией "Макита". Подходят они для аккумуляторов на 12 мАч. В данном случае микросхемы используются трехканального типа. Конденсаторы применяются с двоенными диодами.

Непосредственно триггеры используются открытого типа, а проводимость тока у них находится на уровне 5.5 мк. Всего транзисторов для зарядки в 12 В потребуется три. Один из них устанавливается у конденсаторов. Остальные в данном случае находятся за опорными диодами. Если говорить про напряжение, то зарядки на 12 В перегрузки с данным транзисторами способны переносить в 5 А.

Устройство на транзисторах IRLML2230

Схемы зарядки с транзисторами данного типа встречаются довольно часто. Компания "Интрескол" использует их в модификациях на 14 и 18 В. В данном случае микросхемы применяются только трехканального типа. Непосредственно емкость указанных транзисторов равняется 2 пФ.

Перегрузки тока от сети они переносят хорошо. В данном случае показатель проводимости в зарядках не превышает 4 А. Если говорить про другие компоненты, то конденсаторы устанавливаются импульсного типа. В данном случае их потребуется три. Если говорить про модели на 14 В, то в них тиристоры для стабилизации напряжения имеются.

fb.ru

схема зарядного устройства и причины поломки

Пожалуй, самым востребованным инструментом любого домашнего мастера является шуруповерт. Но это устройство, как и любое другое, иногда ломается. Если это случилось, то в некоторых случаях можно заменить шуруповерт на электрическую дрель. Но если работы при помощи дрели выполнить нельзя, то нужно нести шуруповерт в сервисный центр, чтобы мастера сделали ремонт устройства. Но на это может понадобиться много времени, а также денежных затрат. Поэтому есть смысл попытаться сделать ремонт шуруповерта самостоятельно.

Прежде, чем начать ремонтные работы, нужно познакомиться с конструкцией этого инструмента и определить элементы, которые потребуются, чтобы починить шуруповерт, среди них:

зажимы;
мультиметр;
требуемая запчасть.
наждачка.

Стандартная конструкция шуруповерта

Главным элементом является кнопка запуска, она выполняет ряд функций: включение электропитания и регулятора оборотов двигателя. Если зажать кнопку до упора, то цепочка питания электродвигателя замкнется, в результате обеспечивается максимальная мощность. Число оборотов в этом случае также будет максимальным. В устройстве находится электрический регулятор, состоящий из ШИМ генератора. Этот элемент находится на плате.

Контакт, размещенный на кнопке, будет перемещаться вдоль платы с учетом надавливания на кнопку. От расположения элемента зависит уровень подаваемого импульса на ключ. В роли ключа выступает полевой транзистор. Принцип работы будет таким: чем сильней нажимаете кнопку, тем выше значение импульса на транзисторе и тем больше напряжение на двигателе.

Реверс вращения двигателя происходит с помощью изменения полярности на клеммах. Этот процесс происходит при помощи контактов, которые переключаются с помощью реверсной ручки.

Как правило, в шуруповертах находятся коллекторные однофазные двигатели постоянного тока. Они довольно надежны, и их очень просто обслуживать. Стандартный шуруповерт состоит из таких элементов:

корпус;
щетки;
якорь;
магниты.

Редукторная система преобразует высокие вращения вала двигателя в обороты патрона. В шуруповертах используются классические или планетарные редукторы. Первые устанавливаются очень редко. Планетарные редукторы состоят из таких частей:

солнечная шестерня;
кольцевая шестерня;
водило;
сателлиты.

Солнечная шестерня работает с помощью вала якоря, ее зубцы активируют сателлиты, вращающих водило.

Специальный регулятор устанавливается, чтобы регулировать силу, с которой она подается к шурупу. Как правило, есть 15 положений регулировки.

Поломки электрической части

Основными признаками поломки запчастей в этом случае являются:

невозможность регулировки количества оборотов;
невозможность переключения в реверсный режим;
поломка зарядного устройства;
шуруповерт не включается.

Для начала нужно проверить аккумулятор инструмента. Если шуруповерта был установлен на зарядку, но это не дало результатов, то нужно подготовить мультиметр и попробовать при помощи его определить поломку.

Сперва необходимо померить величину напряжения аккумулятора. Эта величина обязана соответствовать примерно той, которая написана на корпусе. Если низкое напряжение, то нужно определить неисправную часть: зарядное устройство или аккумулятор. Для чего понадобится мультиметр. Это приспособление включаем в сеть, затем измеряем напряжение на клеммах на холостом ходу. Оно обязано быть на несколько вольт выше, чем указанное на конструкции. Если напряжения нет, то нужно делать ремонт зарядного устройства.

Ремонт зарядного устройства

Очень часто проблемой при работе с шуруповертом является быстрая разрядка аккумулятора. Причина или изношенность батареи, или неправильная работа зарядки. Расскажем подробней про ремонт зарядного устройства. Для примера будем использовать зарядку от БОШ AL 60DV – это устройство используется в паре с никель-кадмиевыми батареями.

Как правило, все зарядные устройства, как и большинство запчастей, не являются оригинальным, и изготавливаются они не в Германии или Швейцарии, а в Китае. Но ничего страшного здесь нет, качество обычно соответствует стандарту.

Разъем БОШ трех контактный: один управляющий разъем и два силовых.

Чаще всего появляется такая ситуация – аккумулятор установлен в зарядку – но процесс зарядки завершается буквально через несколько минут, причем аккумулятор разряжен, а зарядное устройство останавливается.

Чтобы понять проблему и найти неисправную запчасть, нужно разобрать зарядку. Откручиваем четыре шурупа внизу и открываем корпус. В корпусе, в одном отсеке расположен трансформатор переменного напряжения, а в другом – схема из выпрямителя с силовыми разъемами и управляющим чипом.

Затем включаем в сеть зарядное и меряем на трансформаторе силу тока – если все нормально, то приступаем к следующей процедуре.

Не нужно трогать чип управления и выпрямитель, они, вероятней всего, в порядке. Переходим к контактной группе – один управляющий контакт и два силовых. Чтобы определить, в чем может быть неисправность, нам необходимо померить силу тока на силовых клеммах при работе заряда. Для чего мы припаиваем ко всем контактам по тонкому проводу – что бы можно было помереть напряжение при работе зарядки.

Желательно в этой схеме использовать несколько цветов проводов и соответственно плюс и минус их припаять. Затем собираем зарядку и тестируем при помощи мультиметра силу тока на клеммах при заряде.

Если сила тока на приборе нестабильна и колеблется в диапазоне от 3-4 до 14-18 вольт. Причем если пошевелить батарею, то происходит пропадание контакта. Именно тут и находится причина – за время эксплуатации устройства – клеммы выгибаются и плохой контакт влечет нестабильную зарядку батареи шуруповерта.

То есть, ясно, что нестабильный контакт нарушает работу логики зарядки – в особенности третий контакт, управляющий, именно он отвечает за то, какая сила тока подается на клеммы. Его не получится замкнуть, так как внутри схемы любого аккумулятора находится терморезистор и его сопротивление изменяется с учетом температуры запчастей внутри аккумулятора. Именно так, он защищает батарею одновременно от перегрева и перезаряда. Но в этом случае есть выход. Мы опять разбираем зарядку, загибаем клеммы, дальше при помощи мультиметра смотрим за процессом зарядки – сила тока на клеммах будет потихоньку увеличиваться, а затем снижаться, причем лампочка индикатора на зарядке является дополнительным индикатором работы.

Скорость роста силы тока на клеммах указывает на еще один немаловажный фактор – износ аккумулятора. Если сила тока повышается очень быстро и доходит до 18-19 вольт, то аккумулятор в нормальном состоянии. Когда же батарея медленно принимает зарядку, то большая вероятность того что какая-то запчасть аккумулятора уже негодна и его нужно заменить.

Таким образом, после восстановления контакта между зарядным и аккумулятором мы видим нормальный процесс зарядки. Если посадочное место зарядки расшатано, то нужно зафиксировать батарею в необходимом положении при помощи изоленты. Провода, которые припаяли для индикации, советуем оставить при помощи их очень просто определить, какая запчасть неисправна аккумулятор или зарядка.

Ремонт аккумулятора

Если неисправна батарея, то надо разобрать блок, внимательно осмотреть все места на качество крепления проводов. Если поврежденных креплений нет, то необходимо измерить силу тока мультиметром на каждом элементе. Она обязана быть 0,8-1,1 вольт или выше. Если есть запчасть с меньшей силой тока, то ее необходимо заменить. Вид и емкость элемента непременно должны соответствовать установленным элементам.

Если зарядка и аккумулятор исправны, но шуруповерт все равно не работает, то нужно разобрать это приспособление. От клемм батареи выходит несколько проводов, необходимо взять мультиметр и померить силу тока на входе кнопки. Если она присутствует, то надо достать аккумулятор, при помощи зажимов закоротить от него провода. Мультиметр должен определить сопротивление, которое должно стремиться к нулю. В этом случае данная запчасть исправна, проблема состоит в щетках или других элементах. Если сопротивление другое, то кнопку надо будет поменять. Чтобы сделать ремонт кнопки, иногда достаточно почистить наждачкой контакты на клеммах. Также надо проверить и реверсную запчасть. Ремонт происходит с помощью чистки контактов.

Поломка механической части

Нужно проверить качество обмоток якоря, так как эту запчасть можно купить и заменить своими руками. Чтобы проверить якорь, нужно померить сопротивление на пластинках коллектора, находящихся рядом. Значение обязано стремиться к нулю. Если во время проверки найдены пластинки с сопротивлением отличным от нуля, то надо сделать ремонт запчасти якоря или поменять его.

Поломки механической части определяют таким образом:

Шуруповерт сильно вибрирует при работе.
Во время работы шуруповерт издает посторонние шумы.
Шуруповерт включается, но работать им не получается из-за заклинивания.
Бьет зажимной патрона.

Если во время работы шуруповерт издает посторонние шумы, то это обозначает, что износился подшипник или втулки. Чтобы это починить, нужно разобрать двигатель, затем проверить уровень износа втулки и целостность подшипника. Якорь обязан свободно крутиться, не должно быть каких-то перекосов или трений. Эти приспособления можно приобрести в магазине и заменить запчасть своими руками.

К самым частым неисправностям редукторной конструкции относятся следующие:

излом штифта, где крепится сателлит;
истирание шестерней;
неисправность вала.

Во всех случаях надо поменять неисправную запчасть редуктора. Все описанные выше действия надо выполнять очень внимательно. Разборку шуруповерта необходимо делать в четкой последовательности, так как какие-то из запчастей могут быть потеряны. Сделать самостоятельный ремонт шуруповерта может каждый желающий, нужно только правильно определить поломанную запчасть.
