Ремонт шуруповерта бош своими руками. Ремонт шуруповерта бош

Ремонт шуруповерта своими руками - важные рекомендации

Как любой другой инструмент, шуруповерт иногда требует ремонта. В таких ситуациях некоторые народные умельцы заменяют этот инструмент дрелью.

Но при этом стоит понимать, что выполнять вкручивание или выкручивание болтов и шуруповс помощью дрели достаточно неудобно и приходится делать со значительными силовыми усилиями.Поэтому, очень важно для домашнего мастера научится устранять неисправности шуруповерта своими руками.

Чтобы помочь домашним умельцам в этом вопросе, в этой статье мы расскажем об устройстве шуруповерта, какие неисправности могут возникать в работе этого инструмента, а также какими способами их можно устранить.

Как устроен шуруповерт

Прежде чем подходить к вопросу о неисправностях инструмента, в первую очередь, стоит знать, из каких конструктивных элементов он состоит.

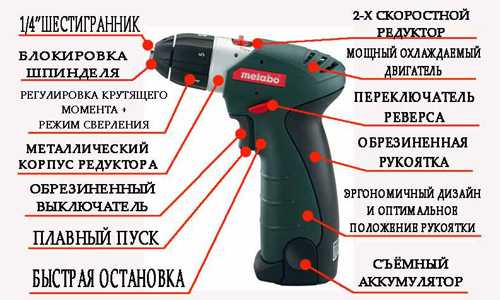

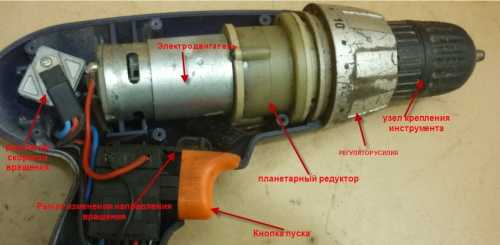

Проиллюстрировать устройство шуруповерта можно с помощью следующего изображения.

Чтобы посмотреть , нажмите на картинку

Как видно из рисунка, инструмент состоит из следующих конструктивных элементов:

электрический двигатель;
редукторный механизм;
реверс и кнопка его переключения;
регулятор усилия представлен в виде трещотки;
патрон для закрепления бит и сверл;
пусковая кнопка;
регулятор оборотов, иначе говоря, скорости вращения рабочего вала.

Стоит также понимать, принципиальная схема устройства шуруповертов таких популярных торговых брендов, как Макита (Makita),Бош (Bosch),Хитачи (Hitachi),Aeg не имеет существенных различий.

Что необходимо для ремонта

Для того чтобы качественно выполнить ремонт шуруповерта, необходимо заранее подготовить следующие материалы и инструменты:

мультиметр;
крестовая отвертка;
фен;
наждачная бумага;
б/у зубная щетка;
технический спирт;
смазка на литиевой основе.

Какой порядок разборки

Чтобы разобрать шуруповерт, следует выполнить ряд следующих последовательных операций:

отсоединить блок, в котором находится аккумулятор;
крестовой отверткой открутить все винты, которые соединяют две части корпуса инструмента;
извлекается электродвигатель, редуктор и все остальные конструктивные детали;
снимается кнопка переключения реверса;
демонтируется регулятор усилия;
редуктор отсоединяется от двигателя.

Схема разборки шуруповерта, для увеличения нажмите на картинку

Выполнив указанный порядок действий, с уверенностью можно говорить, что шуруповерт разобран.

Какие случаются неисправности и способы их устранения

Основные поломки шуруповерта, которые возможно починить своими руками, заключаются в следующих важных аспектах:

Инструмент не включается.

Причинами этой неисправности могут являться следующие моменты:

поломался выключатель;
перегорел один из проводов электрической схемы;
вышел из строя аккумулятор;
износ графитовых щеток;
сгорание обмоток электродвигателя.

Чтобы удалить вышеописанные неисправности, необходимо выполнить следующие действия:

заменить выключатель;
найти обрыв в электрической цепи и нивелировать проблему;
приобрести новый аккумулятор;
заменить щетки коллектора электродвигателя;
перемотать обмотки двигателя.

Перестал работать реверс.

Как правило, причинами поломки этого вида являются следующие факты:

подгорели контакты;
неисправность выключателя;

Важно знать: в случае неисправности реверса, прежде всего, стоит почистить контакты токопроводящих проводов, или заменить в целом выключатель.

Не регулируется сила вращения вала.

Когда отсутствует регулировка мощности вращения шуруповерта, то в этом случае могут быть следующие причины:

неисправность кнопки включения;
дефект в функционировании транзистора.

Для устранения неисправностей стоит выполнить следующие операции:

проверить контактную группу кнопки включения, почистить все соединения, а в отдельных случаях — заменить полностью этот узел;
если причиной неисправности является транзистор, то его необходимо заменить.

Сбои в работе редуктора.

Причинами неисправности этого типа являются следующие моменты:

основной вал пришел в негодность;
рабочие поверхности и зубья шестеренок имеют значительный износ;
износился штифт крепления основной шестерни.

Как правило, в вышеописанных ситуациях, износившийся конструктивный элемент редуктора заменяют.

Таким образом, в этой статье мы указали все типичные неисправности шуруповертов, а также дали рекомендации относительно того, как правильно отремонтировать инструмент.

Надеемся, что информация, изложенная в статье, станет для вас практическим руководством при ремонте шуруповерта разных торговых брендов.

Из этого видео вы узнаете, как чинить и чистить шуруповерт:

Вконтакте

Facebook

Twitter

Google+

Мой мир

anatomia-remonta.ru

Ремонт шуруповерта

Содержание [скрыть]

Замечательное изобретение, аккумуляторный или сетевой шуруповерт, как и все электроинструменты, которыми много и интенсивно работают, имеет свойство ломаться в самый неподходящий момент. Ремонтировать через сервисную службу долго, а иногда и не очень качественно. Кроме того, не всегда поломка бывает настолько серьезной, чтобы тратить на ее устранение несколько драгоценных дней. Проще и быстрее выполнить ремонт шуруповерта своими руками, особенно если есть определенный опыт обращения с подобным инструментом.

Что можно отремонтировать своими руками

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

Патрона с редуктором;
Электрического двигателя;
Стартовой или пусковой кнопки;
Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Методика ремонта шуруповерта

Большая часть шуруповертов популярных брендов собирается по модульной технологии, из готовых узлов, поэтому ремонт в большинстве случаев выполняется по следующей схеме:

Разборка аппарата, проведение диагностики и определение необходимых для ремонта деталей;
Покупка в интернет-магазине необходимого для ремонта комплекта;
Перенос монтажных элементов со сгоревшей детали на новую, установка в корпус и испытание отремонтированной запчасти. Если детали были определены по маркировке и модели шуруповерта правильно, то ремонтные работы однозначно будут успешными.

В некоторых отечественных моделях можно выполнить более глубокий ремонт планетарного редуктора, например, у шуруповерта Калибр, как на видео:

Но в большинстве случаев владельцы предпочитают проводить крупноузловой ремонт инструмента.

Идея поузлового ремонта привела к тому, что выполнить обслуживание или заменить расходные материалы в шуруповерте становится настоящей проблемой. Известно, что щетки двигателя имеют определенный ресурс, по исчерпанию которого их нужно менять. Например, если вы попытаетесь выполнить замену щеток и ремонт шуруповерта Makita, то будьте готовы к тому, что проще будет купить и поставить новый двигатель, чем найти и заменить старые.

Особенности ремонта шуруповерта Bosch

Все электроинструменты компании Bosch известны своей надежностью. Все наиболее важные детали - двигатель, редуктор, патрон изготавливаются с большим запасом прочности, так что ремонт шуруповерта Bosch - это обычно следствие неправильного обращения или результат форс-мажорных обстоятельств. Тем не менее у каждой модели шуруповертов Bosch есть свои слабые места. Например, у модели GSR 14.4 слабым местом является крепление патрона на валу редуктора, при попытке вытащить сверло из отверстия патрон может слететь с вала.

В этом случае ремонт шуруповерта Bosch выполняется по следующей схеме.

Первоначально нужно разобрать корпус шуруповерта и вытащить моноблок «двигатель-редуктор».

Для того чтобы в ходе диагностики получить доступ к внутреннему устройству редуктора, нужно снять крепеж и слегка провернуть корпус редуктора относительно двигателя.

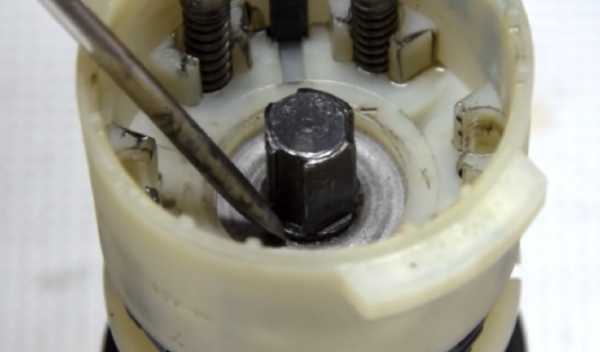

Далее снимаются четыре стальных пружинных фиксатора. После снятия редуктора становится видна причина ремонта. Это изношенная кольцевая канавка на валу двигателя, в которую вставляется пружинное стопорное кольцо. Весь ремонт шуруповерта Bosch сводится к тому, чтобы углубить канавку фрезой и собрать инструмент в обратном порядке, как на видео:

Совет! При установке редуктора на вал двигателя установите лимб трещотки на единичку. Промежуточное кольцо муфты опустится в обойме минимум на 4 мм, соответственно, усилие, необходимое для того, чтобы прижать корпус редуктора к двигателю, уменьшится наполовину.

Ремонт самой нагруженной детали шуруповерта

Неплохой в принципе сетевой шуруповерт компании Интерскол обладает недостатком, характерным для большинства сетевых электроинструментов. Прежде всего, это короткий шнур электроинструмента. Если вам приходится делать ремонт на крыше, то одновременно нужно тянуть переноску и следить, чтобы в процессе ремонта не зацепить его за другие инструменты.

После нескольких лет эксплуатации для большинства сетевых шуруповертов требуется ревизия шнура. В определенный момент потребуется ремонт шуруповерта Интерскол, так как инструмент стал включаться только в одном каком-то положении. Это типичный признак разрыва контакта на кнопке включения. Перед тем как прозванивать цепь, нужно снять крепление корпуса и удалить крышку.

Кнопка представляет собой коробку с гашеткой и четырьмя винтовыми контактами, два из которых идут к регулятору оборотов, остальные используются для подключения сетевого питания. Если попытаться прозвонить шнур тестером, то один из контактов покажет разрыв. Разбирать саму кнопку не следует, это достаточно надежный узел, очень редко выходит из строя, поэтому любые попытки посмотреть, что внутри, обычно заканчиваются поломкой. Разборка кнопки нужна, только если гашетка не удерживается фиксатором, или сломана возвратная пружина.

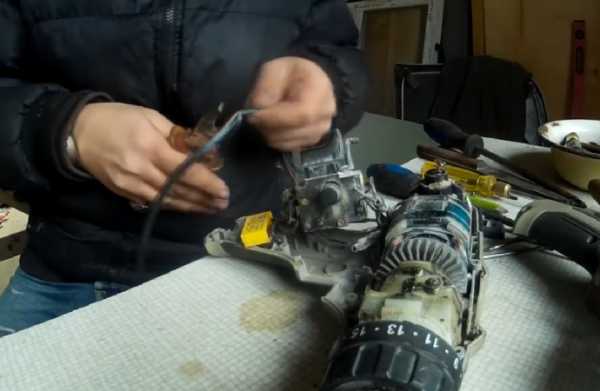

Для ремонта шуруповерта достаточно раскрепить винтовые фиксаторы контактов сетевого шнура, обрезать 3-4 см, зачистить и опрессовать концы в латунные обоймы, установить их в контактные гнезда коробки и зафиксировать винтиками. Можно не отремонтировать шнур, а просто заменить его подходящим по длине и сечению более удобным сетевым кабелем в мягкой резиновой оболочке.

Заключение

Отдельно стоит упомянуть о ремонте электродвигателя. Практически во всех моделях шуруповертов используются низкооборотные коллекторные двигатели постоянного тока. Во многих случаях управление оборотами осуществляется с помощью электронной платы, которая вырабатывает импульсы постоянного напряжения в 12 В с различной скважностью. Если двигатель вдруг перестал запускаться, не спешите его разбирать и ремонтировать, во многих случаях разборка означает его остаточную потерю. Проверьте работу платы, в 90 случаях из 100 проблема заключается именно в ней.

bouw.ru

Ремонт шуруповерта бош своими руками — studvesna73.ru

Устройство и принцип действия электрического шуруповерта
Основные неисправности шуруповертов
- Неисправности электрической части
- Механические неисправности шуруповертов

Рассматривая, как самостоятельно произвести ремонт шуруповерта, следует отметить, что данный инструмент является незаменимым помощником при проведении многих строительных и ремонтных работ. Хотя данная техника и считается надежной, однако при неправильной эксплуатации или после длительного использования и она может выйти из строя. В этом случае вы можете отнести поломавшийся шуруповерт мастеру или попытаться его отремонтировать своими руками. Услуги мастера стоят недешево, поэтому многие сначала пытаются устранить проблему самостоятельно, и только потом, когда у них ничего не вышло, обращаются к специалисту. Чтобы повысить шансы на успешный исход при ремонте шуруповерта своими руками, необходимо хотя бы немного разбираться в конструкции инструмента, знать его основные неисправности и способы их устранения.

Рисунок 1. Схема устройства аккумуляторного шуруповерта.

Устройство и принцип действия электрического шуруповерта

Сегодня на рынке строительного оборудования можно встретить различные модели шуруповертов, которые отличаются между собой техническими характеристиками, качеством сборки и стоимостью. Однако, несмотря на это, все они имеют практически одинаковую конструкцию и принцип действия, так как состоят из одних и тех же модулей и деталей.

Основными конструктивными элементами бытового шуруповерта являются (рис. 1):

Таблица основных характеристик шуруповертов различных марок.

электродвигатель;
планетарный редуктор;
кнопка «Пуск» с регулятором оборотов;
переключатель реверса;
регулятор усилий;
источник питания.

В качестве электродвигателя используется двигатель постоянного тока, который изготовлен в виде цилиндра. Внутри него установлены постоянные магниты, якорь и щетки. Электрическая схема шуруповерта предполагает подачу питающего напряжения непосредственно на щетки. Если изменить полярность питания, то поменяется и направление вращения электромотора (реверс).

Планетарный редуктор преобразовывает высокочастотные обороты вала электродвигателя в низкочастотные обороты вала патрона. Конструктивно редуктор включает такие детали: водило, сателлиты, кольцевую и солнечную шестерни. Эти элементы могут быть изготовлены из металла или высокопрочной пластмассы. Для удобства эксплуатации инструмента некоторые модели оборудуются двухскоростными редукторами. Первая скорость (до 450 об/мин) используется для закручивания саморезов, а вторая (до 1400 об/мин) – для сверления отверстий в дереве, пластмассе и тонколистовом металле.

Схема соединений кнопки шуруповерта.

С помощью кнопки «Пуск» производится включение инструмента. На ней находится регулятор оборотов, позволяющий устанавливать скорость вращения вала патрона с требуемой скоростью. При сильном нажатии на кнопку двигатель будет работать на максимальных оборотах. При снижении давления на кнопку будет падать и мощность двигателя.

Переключатель реверса применяется для смены направления вращения электродвигателя. Благодаря этой функции шуруповертом можно не только вкручивать шурупы, но и с легкостью выкручивать их.

Регулятор усилий позволяет выбирать скорость затяжки шурупов. Современные модели оснащаются 16-ступенчатым регулятором, благодаря которому можно подобрать наиболее оптимальную скорость затяжки для любого материала.

В качестве источника питания используются малогабаритные аккумуляторные батареи. В зависимости от модели инструмента питающее напряжение может варьироваться от 9 до 18В.

Чем больше питающее напряжение, чем мощнее и надежнее шуруповерт.

Вернуться к оглавлению

Основные неисправности шуруповертов

Все неисправности данного инструмента условно можно разделить на 2 группы:

Рассмотрим обе группы более подробно.

Вернуться к оглавлению

Неисправности электрической части

Основными признаками поломки электрической части шуруповерта являются:

изделие не включается;
не работает регулятор оборотов;
не работает реверс.

Рисунок 2. Электрическая схема аккумулятора шуруповерта.

Первое, на что нужно обратить внимание при отсутствии питания на шуруповерте – это аккумулятор. Может, он просто разрядился? Поэтому первым делом его необходимо поставить на зарядку. Если это не помогло, тогда с помощью обычного тестера нужно измерить величину напряжения на зажимах источника питания. При этом измерительный прибор должен показывать напряжение не ниже значения, которое указано на корпусе аккумулятора. При заниженном показателе следует определить, в чем кроется причина неисправности: в поломке АКБ или зарядки.

Для диагностики зарядки нужно включить ее в сеть и измерить напряжение на выходных клеммах с помощью того же тестера. Оно должно быть немного большим, чем номинальное (указывается в паспорте на зарядный блок). При отсутствии напряжения делается вывод о поломке зарядки. Если вы разбираетесь в электронике, то можно попытаться отремонтировать зарядное своими руками посредством проверки мультиметром всех электрических элементов и их соединений. В противном случае вам придется обращаться за помощью к специалисту или покупать новое зарядное устройство.

Если проблема кроется в самом аккумуляторе, то сначала вам потребуется его разобрать. Затем нужно визуально обследовать все соединительные места и проверить качество пайки. Если с этим все нормально, берется тестер и измеряется напряжение по отдельности на каждом элементе АКБ (рис. 2). При этом измерительный прибор должен показывать напряжение не менее 0,9В. Если на каком-либо элементе будет меньшее напряжение, то его потребуется заменить на новый. При замене нужно следить за тем, чтобы емкость и тип питающего элемента совпадали.

Рисунок 3. Схема устройства редуктора аккумуляторного шуруповерта.

Если АКБ исправен, то следующим пунктом является проверка кнопки питания. Для этого необходимо разобрать шуруповерт и измерить напряжение на клеммах кнопки. При этом аккумулятор должен быть установлен. Если тестер показывает нормальное напряжение, то батарея вынимается, а провода, идущие от источника питания, закорачиваются. После этого кнопка нажимается до упора и измеряется сопротивление на ее выходе. Мультиметр должен показывать небольшое сопротивление (около нуля). Если сопротивление будет большим, необходимо заменить кнопку на новую, так как это может быть связано с подгоранием контактов, что случается очень часто. Если же с кнопкой все нормально, проблема может крыться в щетках или других элементах электродвигателя. Таким же способом проверяется и работа переключателя реверса.

Если электродвигатель работает на максимальной мощности, а регулятор оборотов не функционирует, то проблема может заключаться в поломке переключателя или выходе из строя регулирующего транзистора. Эти элементы также проверяются мультиметром и при необходимости заменяются на новые.

Нередко причиной неисправности является износ щеток. Их следует менять при износе более 45-50%, так как в противном случае будет изнашиваться якорь. Если со щетками все нормально, нужно проверить сам двигатель. Для этого он отсоединяется и с помощью мультиметра проверяется сопротивление обмоток. Если оно маленькое, значит, произошло короткое замыкание, а если вовсе отсутствует – ищите обрыв. В этом случае вам потребуется перемотать обмотки.

Вернуться к оглавлению

Механические неисправности шуруповертов

Со временем многие механические части шуруповертов изнашиваются и приходят в негодность. Это проявляется нестабильной работой инструмента и специфическими звуками, по которым можно судить о плохом состоянии подшипников или втулки. При обнаружении таких элементов их следует демонтировать и заменить на новые. Если же при работе шуруповерта наблюдается периодическое заклинивание двигателя, то это явный признак поломки планетарного редуктора.

При биении патрона необходимо осмотреть вал редуктора. Большая вероятность того, что он окажется погнутым. Редуктор состоит из зубчатых шестерней (рис. 3), у которых со временем стачиваются зубья. В результате этого шестерни будут проскальзывать, что скажется на эффективности работы инструмента. В этом случае изношенные элементы нужно будет заменить.Если у вас в хозяйстве вышел из строя шуруповерт, не стоит впадать в панику и сразу же нести инструмент к дорогостоящему мастеру. Ремонт шуруповерта своими руками сможет выполнить каждый уважающий себя хозяин. Главное – это разобраться в сути проблемы и тщательно продумывать свои действия при проведении ремонтных работ.

Ремонт или монтаж мебели в разгаре, а шуруповерт перестал работать. Рассмотрим основные причины поломок и способы ремонта шуруповерта своими руками (видео нам также в этом поможет). Чтобы ответить на вопрос почему не работает шуруповерт, и как провести его ремонт, нужно иметь понятие об устройстве шуруповерта, основных его узлах, среди которых можно выделить следующие: редуктор, реверсивное устройство, электродвигатель, регулятор оборотов и если инструмент автономный – аккумулятор (зарядная аккумуляторная батарея).

Причем как дорогие, так и более дешевые шуруповерты в своей основе имеют аналогичное устройство, отличающееся друг от друга наличием тех или иных продвинутых опций. Отсюда можно выделить основные причины почему не работает шуруповерт, которыми страдают в той или иной мере практически все модели:

Первое на что нужно обратить внимание – исправность аккумулятора или поломки электрокабеля от сети (сетевой шуруповерт).
Выход из строя пусковой кнопки инструмента.
Не регулируются или плохо регулируются обороты двигателя.
Невозможность реверсивного переключения.
Биение зажимного патрона.
Не вращается электродвигатель.

Неисправность аккумулятора или кабеля шуруповерта

Все понимают, что независимо от «крутизны» перфоратора без источника энергии его работа невозможна. Поэтому в первую очередь нужно проверить исправность аккумуляторной батареи если у вас перфоратор мобильный и не зависит от источника электросети. Главная причина неработоспособности аккумулятора – это его разрядка или долговременная эксплуатация. Вторая причина устраняется полной заменой батареи, а первая простой подзарядкой с помощью выпрямителя, идущего в комплекте при продаже инструмента.

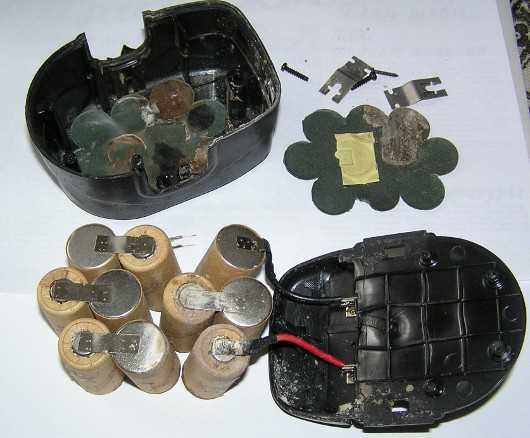

Аккумулятор шуруповерта в разобранном виде

Как правило, в том же комплекте прилагаться два аккумулятора: один находится в деле, то есть в работе, а другой на подзарядке. В случае выхода из строя зарядного устройства рациональней будет заменить его на новый если вы, конечно, не специалист в радиоэлектронике.

Если вы являетесь обладателем сетевого шуруповерта – в первую очередь при отсутствии вращения двигателя проверьте всю цепочку электропривода: розетка, вилка кабеля и сам кабель. Поверьте, часто бывает что розетка выходит из строя (подгорают контакты), вилка кабеля может отказать в работе по тем же причинам, да и сам кабель может быть поврежден в результате неосторожного обращения с ним.

Выход из строя пусковой кнопки шуруповерта

В результате длительной эксплуатации инструмента, а также условий, в которых приходится его применять нередки случаи когда из строя выходит пусковая кнопка шуруповерта – это является также одной из причин почему не работает шуруповерт. Проблема решается приобретением нового механизма пусковой кнопки в магазине и замене ее на старую, неисправную.

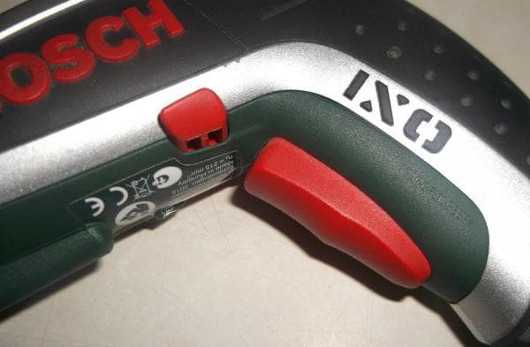

Пусковая кнопка (красная) шуруповерта

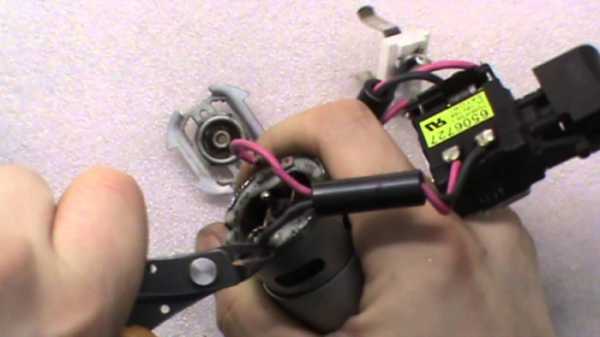

Добраться, к вышедшей из строя пусковой кнопки, несложно: нужно с помощью крестовидной отвертки вывернуть все саморезы, соединяющие две половинки корпуса инструмента. Далее, применив электропаяльник, отсоединить провода кнопки от электродвигателя, разъединить клеммы, соединяющие кнопку с аккумулятором или силовым кабелем сети и извлечь проблему из корпуса. На ее место вставляем новую кнопку, проделываем процесс подсоединения в обратной последовательности и проверяем работу новой детали, подсоединив ее к аккумулятору или силовому кабелю.

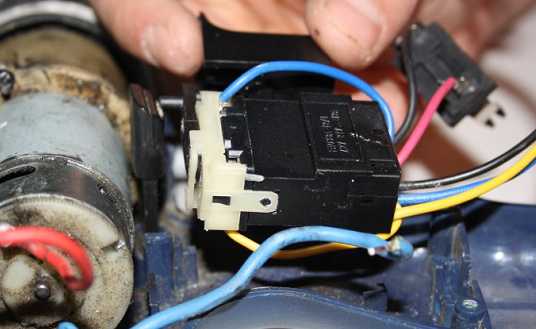

Этапы разборки кнопки шуруповерта

Порой в магазинах бывает невозможно приобрести новую пусковую кнопку и приходится самостоятельно ее восстанавливать. Однако, мы не будет подробно описывать весь этот процесс по двум причинам: во-первых, в интернете полно статей на эту тему, ну а во-вторых, ремонт пусковой кнопки своими руками – это не тема нашей статьи. Поэтому будем двигаться дальше.

Не регулируются обороты двигателя шуруповерта

Отсутствие регулировки оборотов двигателя шуруповерта существенно снижает удобство при работе с инструментом, а также делает невозможным производить качественные работы. Расположен регулятор в непосредственной близости к кнопке пуска или выполнен с ней как одно целое, однако транзистор регулятора оборотов крепится к электродвигателю где он охлаждается через решетки радиатора.

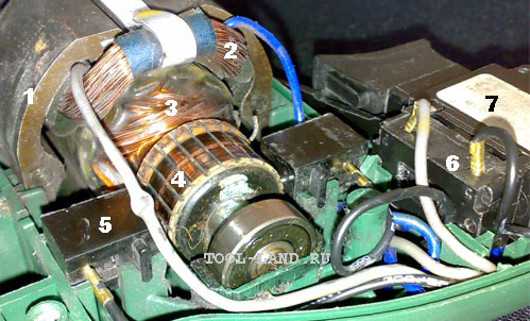

Место расположения регулятора оборотов электродвигателя (7)

Как показывает практика, в случае возникновения подобной проблемы будет правильней заменить регулятор оборотов полностью на новый. Благо они есть в продаже и стоят относительно недорого. Все попытки отремонтировать его приводили к тому же выводу если, конечно, вы не специалист в области электротехники.

Реверсивный переключатель шуруповерта

Реверсивный переключатель шуруповерта играет важную роль при выполнении работ по ввинчиванию саморезов, а также их извлечения в случаях надобности. Схема реверса электродвигателя находится в одном корпусе с регулятором оборотов, а сама кнопка переключения перенаправления оборотов расположена в удобном на рукоятке месте.

Кнопка пуска и реверса, расположенные рядом

Переключение осуществляется путем смены полярности на клеммах перемещением кнопки реверса. Ремонт всей схемы реверса, включающей ШИМ генератор, расположенный на плате, сводится к чистке контактов переключателя и замены схемы реверса на новую.

Биение зажимного патрона шуруповерта

Биение зажимного патрона шуруповерта указывает на то, что возникли проблемы в исправности редуктора инструмента, который расположен сразу за электродвигателем. Это еще одна причина, по которой не работает шуруповерт с полноценной отдачей.

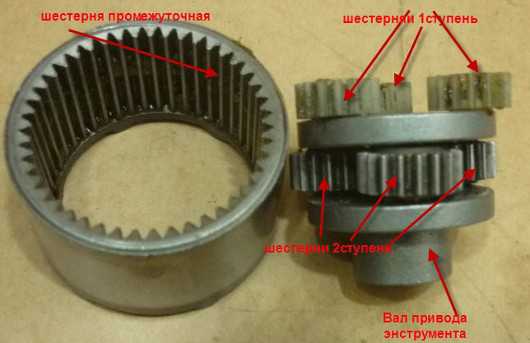

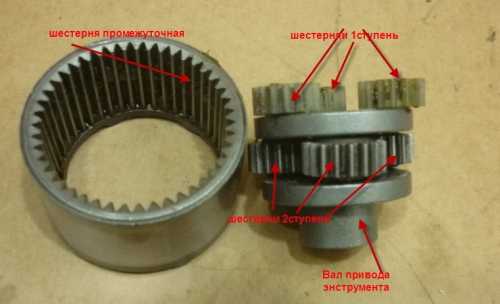

Детали планетарного редуктора шуруповерта

Выходной вал этого редуктора является местом крепления зажимного патрона поэтому если говорить о биении самого патрона нужно иметь в виду биение вала редуктора. Причины этому могут быть следующие:

а) искривление вала редуктора;
б) износ шестерен редуктора;
в) выход из строя опорного подшипника вала редуктора;
г) предельная выработка штифтов, на котором крепятся сателлиты планетарной шестерни.

Все вышеперечисленные детали являются заводского происхождения по этому ремонту не подлежат. Проблема биения патрона шуруповерта в этом случае решается заменой деталей редуктора на новые.

Не вращается электродвигатель шуруповерта

Неисправности электродвигателя шуруповерта мало чем отличаются от подобных проблем болгарки, дрели и другого электроинструмента. Первое что может стать причиной почему не работает шуруповерт – это износ щеток электродвигателя, которые легко можно заменить на новые, которые стоят не очень дорого. Вторая причина – выход из строя обмотки якоря или статора двигателя.

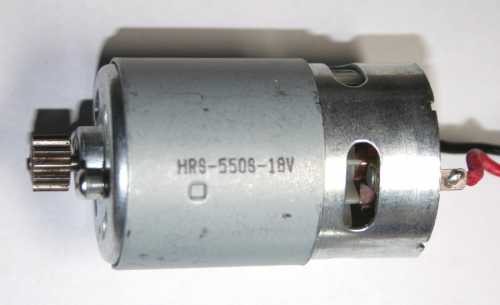

Внешний вид электродвигателя шуруповерта

Чаще всего происходит межвитковое замыкание вследствие нарушения изоляции проводов обмотки. Происходить замыкание может из-за перегрева электродвигателя от, так сказать, непосильного труда, то есть нужно вовремя давать остынуть инструменту, дать ему «отдохнуть».

Кстати, перегрев шуруповерта может привести к вытеканию смазки из редуктора что повлечет выход из строя его основных деталей, о которых было упомянуто выше.

В якоре электродвигателя может наблюдаться еще одна проблема: загрязнение или замасливание коллектора, который передает электроэнергию к двигателю от щеток.

Щетки и коллектор электродвигателя шуруповерта

Ремонт коллектора можно произвести в домашних условиях самостоятельно, промыв и почистив его мелкой наждачной шкуркой. А вот обмотки статора и якоря придется восстанавливать в специализированной мастерской или заменить двигатель полностью на новый.

В завершение хочется отметить, что шуруповерт будет работать долго и качественно если относится к нему бережно, не проявляя «фанатизма» при его эксплуатации.

Из неисправностей шуруповерта можно выделить несколько характерных, которые присущи аппаратам ведущих производителей и более дешёвым моделям:

— шуруповерт не включается;— при работе слышны посторонние свисты и скрипы;— сильное биение зажимного патрона;— не регулируются обороты;— не переключается реверс;— после отключения кнопки двигатель продолжает вращаться;— шуруповерт включается на доли секунды и подклинивает.

Устройство шуруповерта: 1 — регулятор оборотов, 2 — реверс, 3 — транзистор регулятора оборотов прикрученный к радиатору, 4 — электродвигатель, 5 — редуктор.

Про устройство шуруповерта читайте в статье Устройство шуруповерта .

Некоторые запчасти (двигатель, редуктор, выключатель и др.) к наиболее популярным моделям, можно купить здесь (только покупать лучше через интернет-магазин, т.к. в обычном магазине этой сети цена может быть выше).

Шуруповерт может не включаться по трем основным причинам: неисправен аккумулятор (не заряжен), неисправна кнопка включения, изношены щетки двигателя или сгорел сам якорь (очень редко).

Аккумулятор. Проверка аккумулятора осуществляется простым измерением на его клеммах постоянного напряжения любым тестером. Выходное напряжение у рабочего заряженного аккумулятора должно соответствовать указанному на корпусе — 12V, 18V и т.д. В противном случае аккумулятор подлежит замене. Ещё может быть неисправным зарядное устройство шуруповерта.

Регулятор оборотов и реверс. Проверка регулятора оборотов шуруповерта производится мультиметром в режиме прозвонки цепей. Надо отметить, если кнопка полностью нажата, в ней замыкаются контакты и напряжение на двигатель (на реверс) подается напрямую, исключая схему регулятора оборотов. На кнопку приходят два провода от аккумулятора, после неё два провода через контакты реверса подключены к двигателю. У кнопки включения ещё могут быть три провода для подключения регулирующего элемента (полевого транзистора), который вынесен за пределы корпуса. Для прозвонки щупы присоединяются к входному и одному из проводов двигателя (если есть возможность, к входным контактам реверса) поочередно, далее нажимается кнопка до упора. Прибор показывает наличие или отсутствие контакта, после проводится измерение второго входного провода. Переводим рычажок реверса и повторяем измерения. При отсутствии контакта кнопка меняется.

Ремонт кнопки шуруповерта своими руками возможен, но только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок. При обнаружении потемневших контактов они зачищаются наждачной бумагой. После сборки проводятся повторные измерения и при положительных результатах (есть контакт), кнопка устанавливается на прежнее место.

Сразу нужно отметить, что если после ремонта кнопки двигатель шуруповерта заработал при полном нажатии на кнопку, а при плавном нажатии регулировка оборотов не происходит, то причину следует искать в схеме регулировки. Большинство ремонтов шуруповерта в этом случае сводится к замене кнопки целиком.

При отсутствии реверса необходимо заменить реверсный переключатель или попытаться его отремонтировать. Для этого вскрываем крышку переключателя и, как в случае с кнопкой, аккуратно её поднимаем. Проверяем контакты, чистим и собираем. Если контакты обгорели или деформировались, реверс необходимо заменить. Есть варианты кнопок, у которых реверс собран внутри корпуса кнопки, в этом случае меняется кнопка целиком.

Если при отпускании кнопки двигатель продолжает крутиться, а раньше он не крутился, в этом случае необходимо обратить внимание на регулятор оборотов, а именно на регулирующий транзистор. Следует заменить или кнопку целиком, или отдельно транзистор.

Электродвигатель. Если все вышеперечисленные операции показали исправность элементов, то необходимо проверить состояние щеток двигателя. Для этого двигатель отключается от кнопки, и щупы мультиметра присоединяются к проводам двигателя. Отсутствие малого сопротивления в цепи указывает на износ щеток, но не следует исключать и поломку якоря (обрыв обмотки), хотя это происходит очень редко. Обычно в таком случае двигатель меняется целиком, но при износе щеток возможно восстановление двигателя шуруповерта самостоятельно. У некоторых двигателей можно заменить щетки, не разбирая двигатель. У других необходимо отделить заднюю крышку двигателя со щетками от корпуса двигателя.

Для этого необходимо отогнуть вальцовку крышки, но с таким расчетом, чтобы края не обломались, так как их необходимо будет вернуть на место после сборки. Гибкий провод щеток соединен с держателем при помощи точечной сварки, но провода у новых щеток можно и припаять, но только тугоплавким припоем, например ПОС-60. Перед сборкой двигателя, щетки отводятся в щеткодержателе хомутиком из тонкой проволоки, крышка устанавливается на место и проволочки вытягиваются, тем самым освобождаются щетки. Далее следует обогнуть края корпуса, чтобы плотно прижать заднюю крышку.

Посторонние свисты и скрипы во время работы шуруповерта могут быть вызваны износом втулок якоря или оторвавшимся магнитом, который соприкасается с якорем. В первом случае можно продлить срок службы двигателя, если капнуть капельку масла для точных приборов на втулки, а затем включить двигатель, чтобы масло разошлось по самим втулкам. Этим способом можно только продлить жизнь двигателя, но со временем все равно придется его заменить.

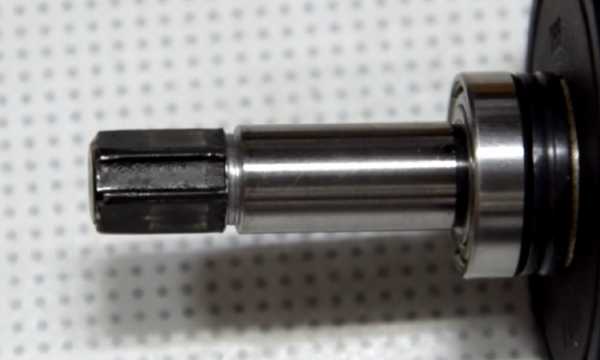

Редуктор. От долгой работы шуруповерта под большими нагрузками и при боковом нажатии происходит искривление вала редуктора, на который наворачивается патрон, появляется сильное биение при работе шуруповерта. Также может износиться опорная втулка или подшипник этого вала. Если повреждена только втулка или подшипник, а вал не искривлен, то можно попытаться заменить только изношенные детали.

Может случиться так, что двигатель запускается на доли секунды и резко останавливается. Все указывает на поломку в редукторе, обычно это поломка штифта, на котором крепится сателлит. Можно попытаться заменить водило или целиком редуктор. Выход из строя редуктора часто происходит из-за изнашивания зубцов шестеренок. Подробное описание устройства редуктора шуруповерта читайте здесь .

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

наличие электродвигателя;
планетарный редуктор;
регулируемая функциональная кнопка «Пуск»;
реверсный переключатель;
регулятор усилий;
блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

поломка связана с электроникой устройства;
поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

изделие перестает реагировать на включение;
устройство перестало регулировать обороты;
произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как произвести ремонт кнопки устройства? + (Видео)

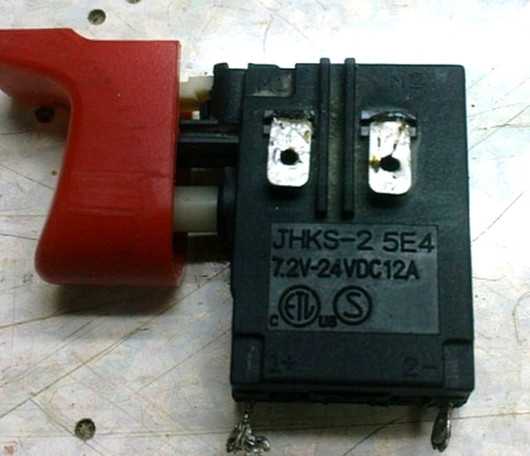

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

физическое искривление оси редукционного вала;
явный дефект рабочей поверхности шестерней;
выход из строя опорной втулки вала или оригинального подшипника;
поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

(1 оценок, среднее: 5,00 из 5)

Одним из самых «ходовых9raquo; инструментов домашнего мастера является шуруповерт. Но, как и любое изделие – он ломается. Что в таком случае предпринять? В некоторых видах работ может спасти положение электродрель, но лишь в некоторых. Можно отнести инструмент в сервисный центр и ожидать его ремонта. Но это потребует времени и денег, которые придется заплатить за ремонт инструмента. Но, как правило, доступен и третий вариант – ремонт шуруповерта Макита, да и устройство шуруповерта не такое уж сложное.

Давайте рассмотрим основные признаки неисправностей шуруповертов и как их можно устранить в домашних условиях самостоятельно.

Содержание

Конструкция шуруповерта

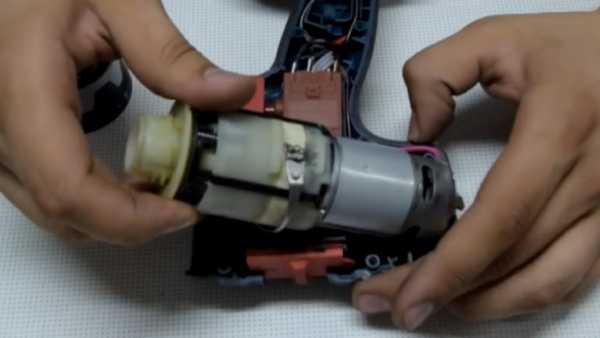

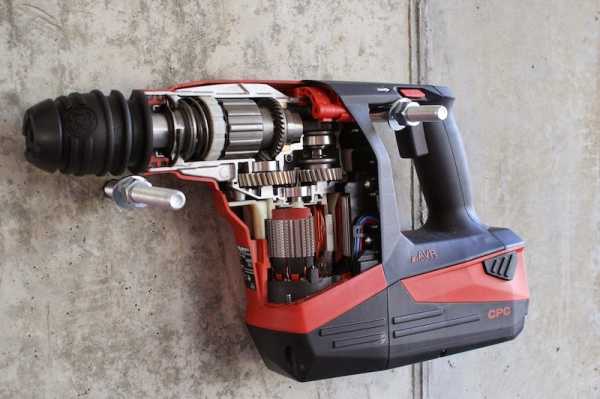

Перед тем как переходить непосредственно к неисправностям данного инструмента, хорошо бы вкратце познакомится с устройством шуруповерта и назначением его основных узлов. С этого и начнем. На фотографии ниже представлен разобранный шуруповерт, на ее основе и рассмотрим предназначение деталей.

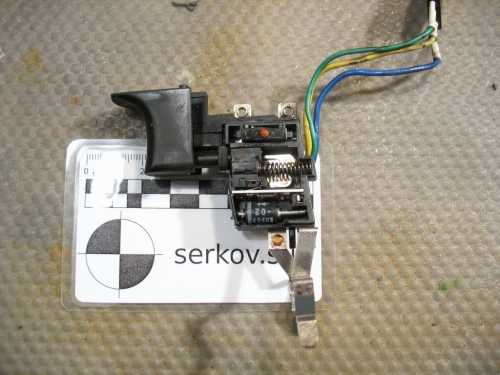

Начнем мы с кнопки пуска. Кнопка выполняет две функции: включение цепи питания электродвигателя и его регулятора оборотов. При нажатии кнопки до упора цепь питания двигателя замыкается контактами кнопки на прямую, обеспечивая максимальную мощность и количество оборотов. Регулятор оборотов – электронный, состоит из ШИМ генератора расположенного на плате. В зависимости от силы нажатия на кнопку контакт, расположенный на кнопке перемещается вдоль платы. От его местоположения вдоль платы зависит степень генерируемого импульса на ключ, роль ключа выполняет полевой транзистор (на фото выше обозначен как «регулятор скорости вращения»). То есть зависимость следующая: чем сильнее пользователь жмет на кнопку, тем выше величина импульса на транзисторе и тем больше он открывается, тем самым увеличивая напряжение на электродвигателе.

Реверс вращения двигателя осуществляется путем смены полярности на клеммах. Смена полярности осуществляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки реверса.

Электродвигатель. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

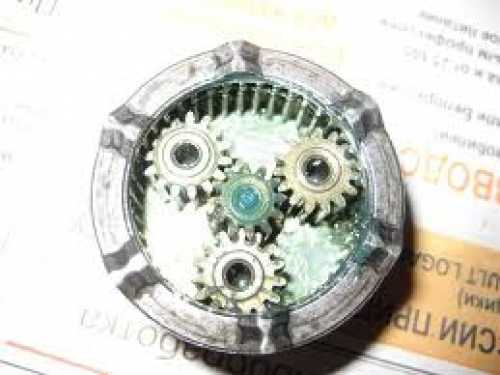

Редуктор. Его предназначение заключается в преобразовании большого числа оборотов вала электродвигателя в значительно более низкие обороты вала патрона. Существует два вида редукторов для шуруповертов: планетарный и классический. Последний очень редко применяют, поэтому уделим внимание редуктору планетарного типа. Планетарный редуктор состоит из:

кольцевой шестерни;
солнечной шестерни, которая закреплена на валу электродвигателя;
сателлиты и водило (их количество зависит от количества ступеней, бывают двух и трех ступенчатыми).

Не вдаваясь в тонкости, рассмотрим принцип действия такого редуктора. Солнечная шестерня приводится в движение валом якоря, в свою очередь ее зубья приводят в движение сателлиты, которые передают вращение водило. При двухступенчатом редукторе вал патрона соединен со вторым водило, при трехступенчатом – с третьим.

Регулятор усилия предназначен для регулировки усилия, которое подается к шурупу. Как правило, применяют 16 позиций регулировки. Таким образом, существует широкий спектр уровня затяжки шурупов, что позволяет работать с очень хрупкими материалами (гипсокартон и пр.). Его принцип действия хорошо показан на приведенном ниже видео.

Патрон крепится к выходному валу редуктора и имеет три кулачка, которые надежно удерживают деталь в патроне.

Неисправности электрической части шуруповерта

Рассмотрев основные элементы шуруповерта, перейдем к возможным неисправностям и возможным способам ремонта шуруповерта AEG. И начнем мы с электрической части. Основными признаками неисправности электрической составляющей шуруповерта являются:

инструмент не включается;
нет переключения реверсного режима;
отсутствует регулировка количества оборотов.

Инструмент не включается. Первое на что следует обратить внимание, при ремонте шуруповерта Skil – аккумулятор. Если ставили на зарядку, и не помогло, тогда вооружаемся мультиметром и приступаем к поиску неисправности. Для начала измеряем величину напряжения на АКБ, она должна более – менее соответствовать указанной на корпусе батареи. В случае заниженного напряжения необходимо определить неисправный элемент: аккумулятор или зарядное устройство.

Определить исправность зарядного можно мультиметром, для этого включаем его в сеть и меряем напряжение на холостом ходу на клеммах. Оно должно быть на пару вольт больше от номинального, указанного на устройстве. Если напряжения нет – неисправен зарядный блок. Для такого ремонта шуруповерта Интерскол,потребуются знания электроники, в противном случае легче купить новое.

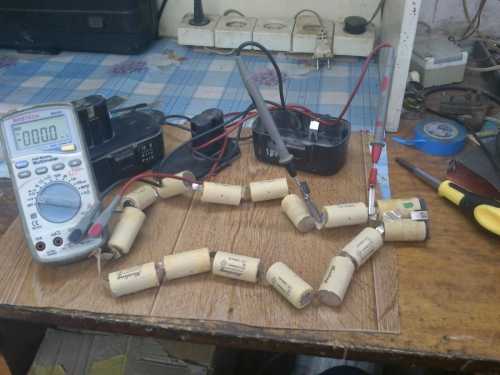

Если проблема с аккумулятором, тогда дляремонт шуруповерта Макита своими руками, необходимо вскрыть блок с элементами. После того как разобрали блок, необходимо внимательно исследовать все места соединения проводов и проверить качество пайки, не оторвался ли какой. В случае целостности всех соединений – берем мультиметр и измеряем напряжение на каждом элементе. На каждом элементе должно быть не ниже 0,9 – 1В напряжения. Если обнаружится элемент с меньшим напряжением – необходима его замена. Главное что бы емкость и тип элемента соответствовали остальным (т.е. если NiCd то необходим тоже NiCd). Более детально о ремонте аккумуляторов Вы можете узнать из статьи: «Ремонт аккумулятора шуруповерта своими руками».

В случае если зарядка и аккумулятор исправны, а шуруповерт не включается необходимо разбирать шуруповерт. От клемм батареи к кнопке идут два провода, берем мультиметр и меряем напряжение на входе кнопки (батарея при этом вставлена). Если напряжение на входе есть, тогда вынимаем батарею и при помощи зажимов «крокодил9raquo; закорачиваем провода от батареи. Ставим прибор на измерение сопротивления в Ом. Нажимаем кнопку до упора и меряем на выходе из кнопки. Прибор должен показать величину сопротивления, стремящуюся к нулю, если так и есть – кнопка исправна, проблема либо в щетках, либо в других элементах электродвигателя. В случае если тестер показывает обрыв – необходима замена или ремонт кнопки. Можно попытаться отремонтировать самому, так как часто бывает, что контакт на клеммах отсутствует по причине подгорания, достаточно будет почистить наждачной бумагой и собрать. Главное при разборе кнопки не спешить и действовать аккуратно, иначе все детали разлетятся, и придется не один час ломать голову – как собрать.

Похожие действия необходимо будет предпринять и в отсутствии реверса. Один щуп прибора ставим на входной провод кнопки, второй, на контакт электродвигателя или выход кнопки, это как более удобно. Переключаем рукоятку реверса. Если все исправно прибор зафиксирует некоторую величину сопротивления, если «молчит9raquo; — нарушена проводимость контактов реверса. Порядок разборки и чистки контактов аналогичен вышеописанному, как и при ремонте шуруповерта Калибр .

Двигатель работает на максимальных оборотах, а регулировка оборотов отсутствует? Причина неисправности может быть как в самой кнопке, так и в регулирующем транзисторе.

Если все цепи до электродвигателя исправны, но инструмент не работает – неисправность может быть связана со щетками. В идеале щетки должны меняться, когда их длинна, стерта на 40% от первоначальной длинны. В случае износа щеток – замените на новые, если щетки в порядке – проблема с остальными элементами электродвигателя. Для проверки электродвигателя необходимо отсоединить провода, которые идут от кнопки. После того как отсоединили провода, при помощи мультиметра меряем величину сопротивления на контактах крепления проводов. Если величина сопротивления мала и стремится к нулю, скорее всего, произошел обрыв обмотки, необходима либо перемотка, либо новый двигатель.

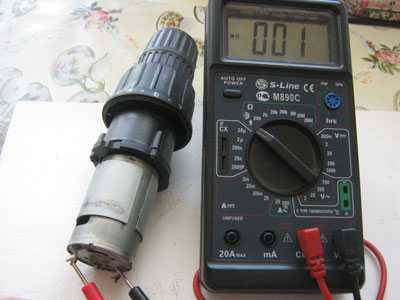

Можно проверить целостность обмоток якоря, так как якорь можно купить и поменять самостоятельно. Для проверки якоря необходимо измерять сопротивление на двух соседних пластинах коллектора, по всей окружности. При этом нормальное значение – «09raquo;. Если во время проверки Вы обнаружите две рядом стоящие пластины, со значением, отличающимся от нуля – якорь требует ремонта или замены.

Неисправности механической части шуруповерта

Признаками неисправности механической части шуруповерта может быть следующее:

при работе инструмент издает посторонние звуки, которые ранее не наблюдались;
сильная вибрация инструмента и бой зажимного патрона;
шуруповерт включается, но дальнейшая его работа невозможна из-за заклинивания.

Причинами «посторонних9raquo; звуков при работе инструмента может быть износ втулок или подшипника якоря. Для этого необходимо разобрать электродвигатель и исследовать его на целостность подшипника и степень износа втулки. Якорь должен легко вращаться, без трений и перекосов. При необходимости эти элементы можно приобрести в магазине и заменить самостоятельно.

Наиболее частыми неисправностями редуктора бывают:

искривление вала редуктора;
износ рабочей поверхности шестерней;
износ подшипника и/или опорной втулки вала редуктора;
излом штифта, на котором крепится сателлит.

Во всех случаях необходима замена неисправных частей редуктора. Все описанные действия требуют внимания и последовательности в разборке и сборке шуруповерта. Проявив данные качества, Вы сможете самостоятельно произвести ремонт шуруповерта Интерскол своими руками, или любого другого, и лишь в отдельных случаях прибегать к помощи сервисного центра.
