На примере шуруповерта Skil 2007 рассмотрим ремонт его кнопки включения питания.

Как устранить его основную часто встречающуюся болезнь — самоход?

Давайте подробнее рассмотрим в статье, ниже.

Приобретая шуруповерт Skil 2007, вы с большей долей вероятности получите эту болезнь, которая в принципе решаема. У меня самопроизвольное вращение на шуруповерте появилось уже через 3 недели и поскольку он был на гарантии, я естественно не стал долго думать и отдал его в ремонт по гарантии. Сделали его быстро за несколько дней, в сервисе я и узнал о том, что у этих шуруповертов часто выходит из строя кнопка запуска, и в результате чего проявляется самоход. После ремонта шуруповерт нормально работал примерно столько же времени, и потом все опять повторилось. Когда случилась поломка, я находился по своим делам в Оренбурге и поэтому обратился в сервисный центр по ремонту там. На этот раз ремонт шуруповерта оказался более качественным или как мне кажется просто попалась более качественная кнопка запуска, поскольку потом шуруповерт работал больше года без проблем, и при этом я работал им очень много.

В следующий раз, когда все повторилось, шуруповерт уже был не на гарантии и я для себя решил, что ремонтом займусь сам. Да и погляжу за одно, в чем же причина самохода.Разборка самого шуруповерта не вызывает ни каких проблем, просто откручиваем по периметру крестовой отверткой шурупы. Внутри вы не увидите чего то сложного. Там располагается двигатель с редуктором, кнопка и два провода, которые идут от контактов, куда вставляется батарейка идущих до кнопки и два провода идущих от кнопки к двигателю.Если вы хотите пойти более простым путем, то просто покупаете новую кнопку, которая стоит порядка 300 р. и просто перепаиваете провода, идущие от двигателя на кнопку, а провода от кнопки к разъему идут в комплекте. Ну, а после проверяете кнопку подключив батарейку, если все работает то собираете шуруповерт в обратной последовательности. И шуруповерт Skil 2007 готов к работе.

Но есть второй вариант ремонта шуруповерта — это ремонт собственно самой кнопки. Почему я заговорил о таком развитии события как ремонт кнопки? Да потому, что когда я обратился в сервисные центр с просьбой продать мне кнопку, я получил ответ что они закончились и будут не раньше чем через неделю. А шуруповерт, как назло был очень нужен для работы не через неделю, а завтра. Поиски в других магазинах и прочих местах не увенчались успехом и я решил разобрать и попробовать сделать кнопку самостоятельно.

Провода идущие от кнопки отпаивать не нужно, поскольку процессам разборки и сборки кнопки они не помешают. Провода на кнопке отсутствуют потому, что для примера ремонта кнопки я воспользовался одной из кнопок, которые я менял.

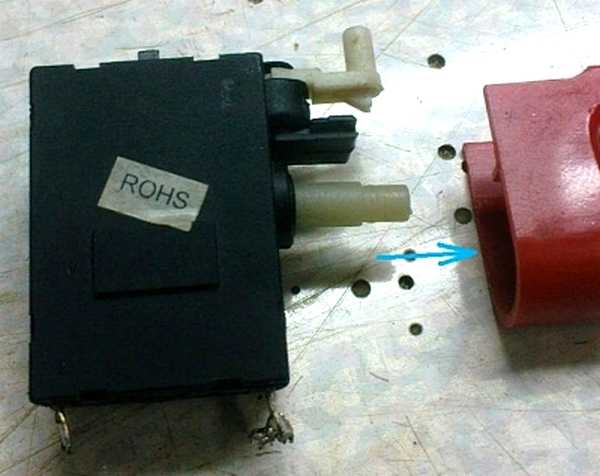

Для того чтобы разобрать корпус кнопки нужно снять нажимной механизм красного цвета, делать это нужно аккуратно чтобы не повредить основание на которое оно одето. Снимать лучше всего вращая вокруг оси и при этом немного тянуть на себя.

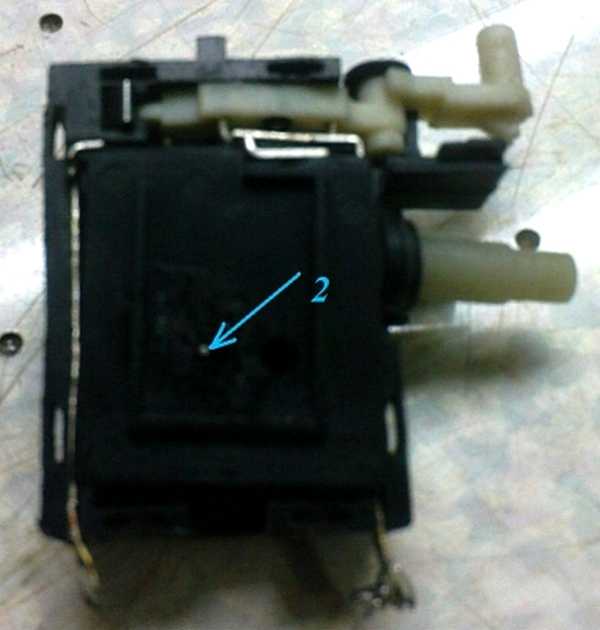

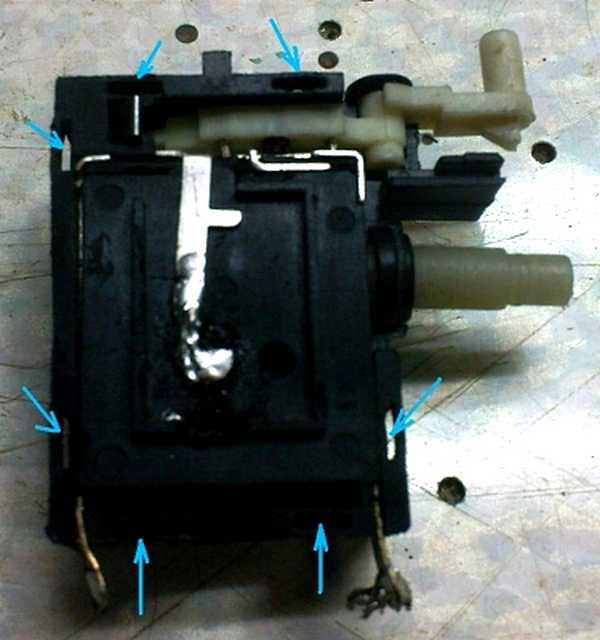

Теперь надо снять защитную крышку кнопки, для этого вам понадобится нож и плоская отвертка. Поддевая по очереди и выталкивая защелки, в тех местах, где указывают стрелочки на фото, снимаем крышку и нашему взору предстает отсек реверса, но сам механизм включения шуруповерта пока еще не доступен.

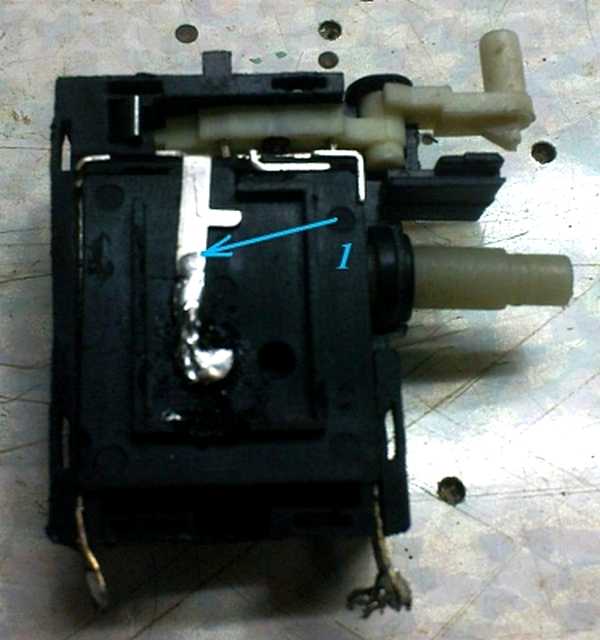

Теперь придется воспользоваться паяльником и отпаять два элемента друг от друга, как показано на рисунке. И теперь не спеша вытаскиваем элемент под номером 1, который находятся сверху, после чего можно спокойно снимать крышку закрывающую отсек включения шуруповерта.

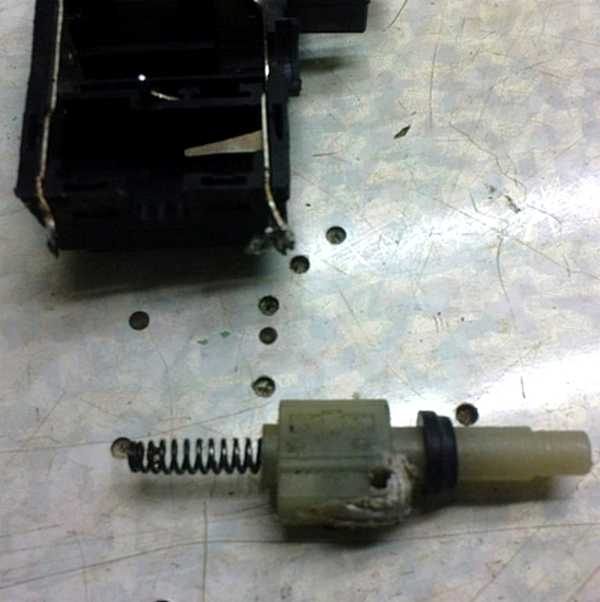

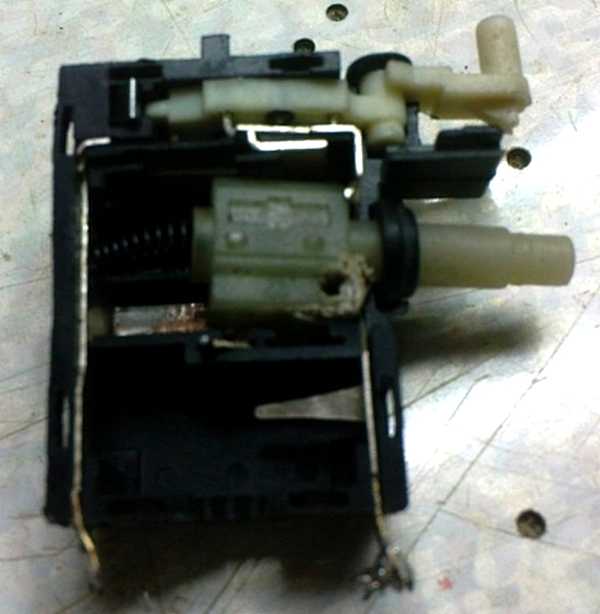

Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину.

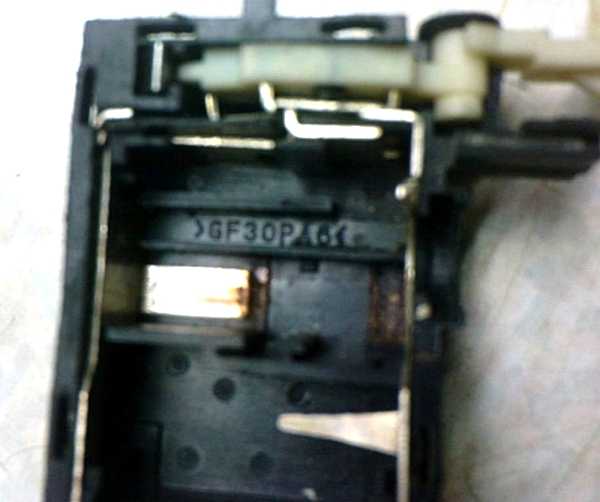

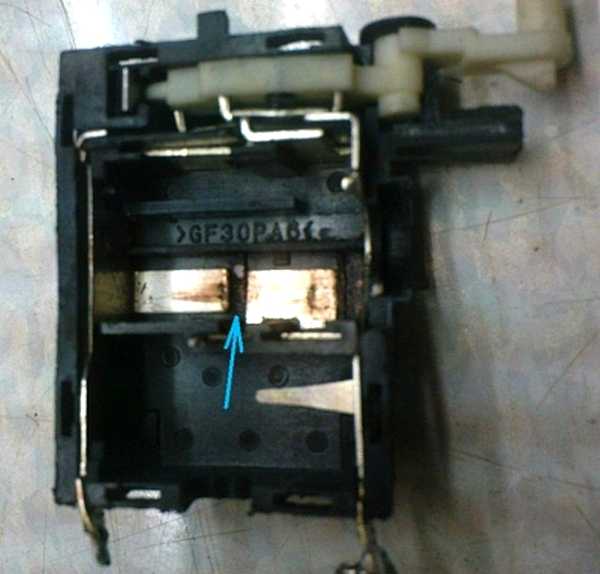

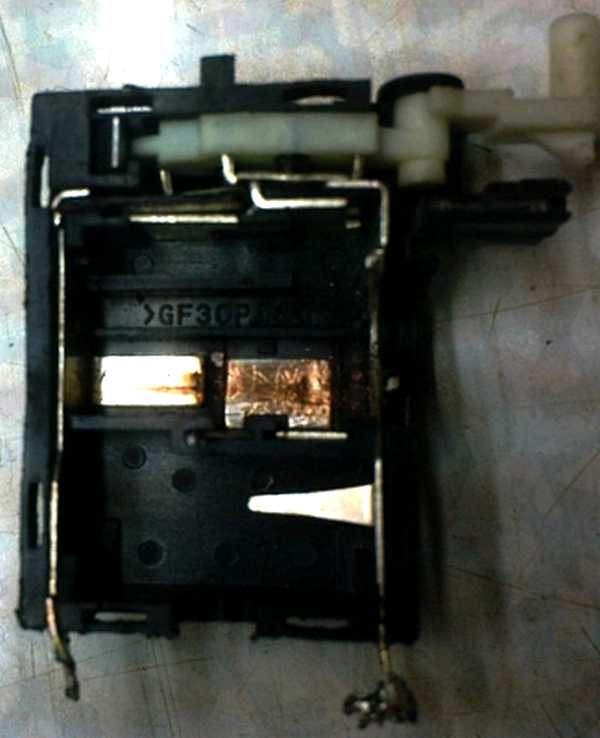

Взглянув внутрь вы визуально видите, что контактные площадки стерты. Причина того что стираются контактные площадки, низкое качество металла. В результате того, что металлическая пыль находится в замкнутом пространстве, она оседает между контактами, в результате на диэлектрической поверхности образуется проводящая и по ней начинает проходить ток, в результате чего и возникает самопроизвольное вращение.

А раз понятна причина этого явления, то есть путь и решения этой проблемы.

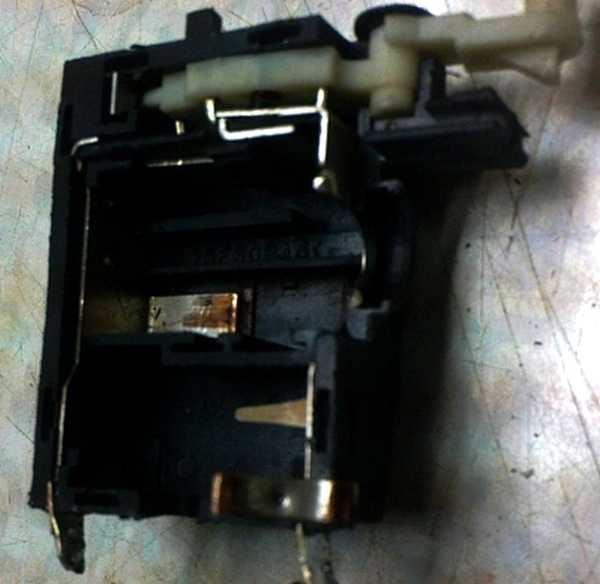

Для того чтобы самоход прекратился нужно удалить металлическую пыль между контактами, ватой или если не получается поскоблить легко ножиком.

После такой не хитрой процедуры собираем кнопку в обратном порядке. Устанавливаем ее на место в корпус шуруповерта и собираем корпус. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую!

Сайт «Делаю сам — расскажу как сделать вам!»

П О П У Л Я Р Н О Е:

>>

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ:

Популярность: 18 054 просм.

www.mastervintik.ru

Устройство шуруповерта: схемы, особенности инструмента

23 ноября 2015

Просмотров: 5408

Устройство шуруповерта, при всем многообразии предлагаемых инструментов, достаточно универсально. Практически все марки работают по одному принципу, а их отличие заключается в компоновке некоторых деталей, внешнем дизайне, удобстве обслуживания и наличии дополнительных функций. В наше время шуруповерт стал незаменимым домашним инструментом, а для того чтобы правильно эксплуатировать, следует знать его устройство.

Шуруповерт нужен в домашнем хозяйстве, для того чтобы починить или быстро собрать мебель.

Особенности инструмента

Шуруповерт представляет собой ручной электрический инструмент для установки или снятия крепежных элементов путем их вращения. Он может использоваться как электродрель для сверления отверстий, но в кратковременном режиме и без больших нагрузок. Ограничение применения не по прямому назначению вызвано наличием механизма торможения вращательного движения при превышении нагрузки и меньшей скоростью вращения патрона по сравнению с электродрелью.

Рисунок 1. Схема шуруповерта.

Основными параметрами устройства являются крутящий момент и скорость вращения. Крутящий момент определяет, какое усилие прилагается к заворачиваемому шурупу. В бытовых инструментах крутящий момент составляет 10-16 Н м. Профессиональные модели могут иметь крутящий момент до 130 Н м. Скорость вращения находится в пределах 400-550 об/мин (домашний инструмент) и до 1300 об/мин (дрель-шуруповерт).

По способу электрического питания, шуруповерты подразделяются на 2 типа: сетевые (220 В) и аккумуляторные. Конструктивно инструмент можно подразделить на следующие части: корпус, крепежный узел (патрон), механическая часть на базе редуктора, электрическая часть на основе электродвигателя, а также система защиты и регулировок. На рис.1 показана схема устройства шуруповерта. Рис.1. Схема шуруповерта

Корпус шуруповерта

Современные бытовые устройства имеют, как правило, пластмассовый корпус, что позволяет облегчить конструкцию и снизить стоимость. В редких случаях можно найти корпус из металлических сплавов, отличающийся повышенной прочностью. Для удобства разборки корпус составлен из двух половинок, а для удобства эксплуатации выполняется, обычно, в виде пистолета с удобной ручкой, на которой крепится пусковая кнопка.

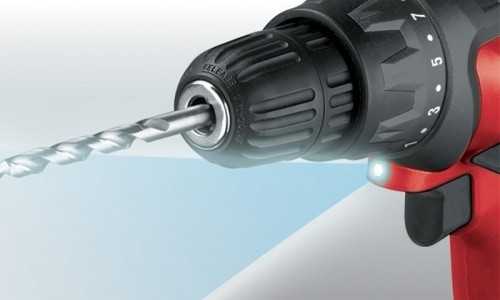

Патрон инструмента

Разновидности патронов для шуруповерта.

При работе с инструментом используются насадки для шурупов или сверла. Стандартный хвостовик насадок выполняется в виде шестигранника. Для крепления насадок и передачи им вращательного движения предназначен патрон. Он устанавливается на резьбовой конец шпинделя и фиксируется от расслабления с помощью винта.

Наиболее распространен трехкулачковый, самоцентрирующийся, самозажимной патрон. Внутри него выполнено шестигранное углубление для установки хвостовика насадки. Ее крепление осуществляется между кулачками путем вращения муфты. В конструкцию муфты входит фиксатор, позволяющий зажимать насадку без прокручивания шпинделя.

Электрическая часть

Основу электрической части инструмента составляет малогабаритный электродвигатель коллекторного типа. В сетевых устройствах применяется двухфазный электродвигатель переменного тока на напряжение 220 В с запуском через пусковой конденсатор. В инструменте аккумуляторного типа используется электродвигатель постоянного тока.

Виды насадок для шуруповерта.

Питание электродвигателя осуществляется из сети или от аккумуляторной батареи. При сетевом варианте инструмент снабжен шнуром с вилкой, которая напрямую включается в сетевую розетку. Питание постоянным током осуществляется от аккумулятора, представляющего собой набор элементов, размещенных в одном корпусе. Выходное напряжение аккумулятора определяет мощность устройства. Чаще всего, в шуруповертах используются литий-ионные (напряжение 3,6 В) и никель-металлогидридные, никель-кадмиевые (1,2 В) элементы. Выходное напряжение разных аккумуляторов может находиться в пределах 3,5-36 В, но наиболее применимый диапазон 9,5-14,4 В. Важным показателем аккумуляторного источника питания является емкость, которая ответственна за продолжительность эксплуатации. Эта характеристика обычно находится в пределах 1,2-3,5 А ч.

Электрическая цепь

Включение инструмента производится путем нажатия кнопки шуруповерта, расположенной на его ручке. Этот кнопочный выключатель совмещен с регулятором напряжения — при разном усилии нажатия на электродвигатель подается разная величина напряжения, что обеспечивается широко-импульсным регулятором. В зоне установки кнопки размещается также и рычаг направления вращения. Такой переключатель позволяет менять полярность подаваемого сигнала, что обеспечивает реверс вращения. Пуск электродвигателя производится через достаточно мощный транзистор, процесс открывания которого управляется ШИМ генератором.

Подача электрического сигнала непосредственно на ротор двигателя осуществляется через коллектор. Для обеспечения электрического контакта применяются графитные щетки определенного размера.

Механическая часть

Таблица основных характеристик шуруповертов.

Основу механической части составляет редуктор шуруповерта планетарного типа, который обеспечивает передачу крутящего момента от вала двигателя на выходной шпиндель со снижением скорости вращения. Важнейшими элементами являются кольцевая шестерня, водило и сателлиты.

Основные элементы размещаются внутри корпуса редуктора шуруповерта и поочередно совмещаются друг с другом, начиная с солнечной шестерни ротора через сальник. Конструкция включает следующие элементы: винт, фланец , шайбу, сателлиты, шестерню, шпиндель, втулку с зубьями. Для установки механизма торможения и патрона служат шарики и втулка. В зависимости от количества шестеренок-сателлитов снижение скорости может быть одно, двух и более ступенчатым.

Редуктор приводится в действие от солнечной шестерни ротора. Вращение передается на кольцевую шестерню в виде цилиндра с зубьями, имеющими необходимый шаг. Они вводятся в зацепление с сателлитами на штифтах водило, между которыми размещается солнечная шестерня. Снижение скорости вращение обеспечивается обкаткой шестеренок-сателлитов по кольцевой шестерне.

Муфта для регулирования вращения

Схема зарядного устройства для шуруповерта.

Муфта для регулирования крутящего момента обеспечивает прекращение вращения при окончании вкручивания шурупа, так как оно сопровождается увеличением сопротивления вращению. Такой механизм необходим для исключения срыва резьбовой части шурупа и поломки самого инструмента от перегрузки. Конструкция включает следующие элементы: стопор, шайбу, пружину, втулку резьбовую им регулирующую.

Механизм совмещен с элементами патрона. При появлении чрезмерного усилия пружина передает нагрузку на пальцы (шарики), которые, в свою очередь, воздействуют на гильзу патрона.

Происходит проскальзывание трещотки и прекращение передачи вращательного усилия на патрон. Усилие, при котором прекращается вращение патрона, можно устанавливать с помощью регулятора.

В разных конструкциях предусматривается регулирование величины максимального момента в пределах 8-25 положений.

При использовании шуруповерта в качестве дрели, необходима установка наибольшей величины допустимой нагрузки.

Дополнительные регулировки.

В некоторых конструкциях инструмента предусматриваются дополнительные регулировки для удобства эксплуатации. Так может устанавливаться регулятор пределов скорости вращения, чтобы не создавать излишнее вращение при нажатии кнопки. Импульсный преобразователь позволяет устанавливать такие диапазоны: 0-450 об/мин (работа с шурупами), 0-1250 об/мин (режим дрели). Может предусматриваться 3 или 4 разных диапазона.

Достаточно часто используется принудительное торможение шпинделя для ограничения вылета шпинделя при нажатии кнопки. Торможение обеспечивается замыканием обмотки двигателя на резистор небольшой величины.

Устройство шуруповерта практически всех известных марок имеет много общего. Универсальные принципы конструирования используют многие разработчики, что помогает легко разобраться со строением инструмента, а при необходимости провести его сборку и разборку.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Ремонт шуруповерта-своими руками. Питание для шуруповерта

Уважаемые посетители!!!

В этой теме мы рассмотрим неисправность шуруповерта, ознакомимся как нужно проводить проверку шуруповерта и  далее.  По личным фотоснимкам будет дано пояснение, которое позволит Вам усвоить некоторые подробности в проверке схемы электроинструмента.  Начнем с питания шуруповерта.

Элементы питания-для шуруповерта

Аккумулятор шуруповерта состоит из отдельных электрохимических элементов, которые в отличие от первичных элементов, способны в процессе их подзарядки восстанавливать свой химический состав электролита.  Как отремонтировать аккумулятор шуруповерта, если шуруповерт у Вас вышел из строя (сломался).  Прежде всего рассмотрим, на чем основан принцип получения электричества таких отдельных элементов батареи.  В примере, приведен марганцево-цинковый элемент (рис. 1).

рис. 1

Цинковый сосуд в таком электрохимическом аккумуляторе представляет собой электрод с отрицательным зарядом.  Положительным электродом здесь служит угольный стержень.   Угольный стержень находится в среде активного материала — диоксида марганца, в качестве электролита используется — сгущенный раствор нашатыря.

То есть основополагающий принцип состоит здесь на использовании обратимых электрохимических систем.   Вещества электрохимических аккумуляторов, образовавшиеся в процессе разряда, как бы возвращаются в первоначальное состояние в результате воздействия электрического тока  (в процессе подзарядки аккумулятора).  Питанием шуруповерта здесь служит батарея, — группа электрически соединенных между собой элементов, находящихся в общем корпусе, как это видно на фотоснимке (фото 1).

фото 1

Последовательное-и параллельное соединение элементов

Аккумулятор шуруповерта состоит из отдельных элементов.  Электрическая цепь  таких элементов может иметь  схему как  параллельного  так и  последовательного соединения (рис.2).

рис.2

Проверить исправность элементов  можно выполнить  после определенного времени их зарядки, то- есть,  проверяется наличие напряжения на каждом элементе, либо батареи в целом.  Если при измерении напряжения элемента,  значение на дисплее прибора «мультиметр» будет составлять меньший показатель (к примеру, не 1,2В, а 0,8В),- значит в данном элементе в процессе эксплуатации утеряны электрохимические свойства.  Такие элементы подлежат своей замене.  Электрохимические элементы для батареи (фото 2)

фото 2

нужно подбирать в соответствии с их техническими характеристиками, то-есть,  по напряжению и силе тока.  Показатель на корпусе извлеченного элемента батареи к примеру составляет:

  • напряжение:  1,2В;
  • сила тока:  1200mA — 2900mA,

— следовательно, необходимо подбирать элементы именно с такими показателями.  Соединение элементов между собой

фото 3

выполняется перемычками (фото 3).  При такой замене, Вам понадобится паяльник, паяльное олово и паяльная кислота.

Как проверить шуруповерт

шуруповерт Bort

В данной теме  приведен пример из собственной практики.

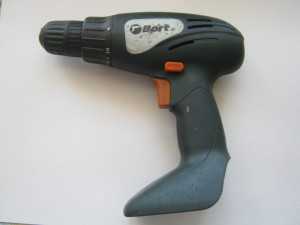

Итак, перед нами на фотоснимке изображен шуруповерт Bort.

Первоначально, чтобы найти неисправность шуруповерта,  можно проверить общее сопротивление его электрической схемы.

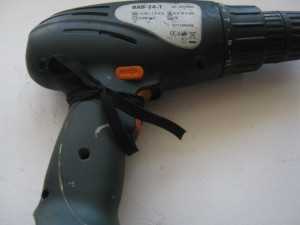

Перед проверкой, кнопку пуска необходимо включить, то есть  закрепить кнопку, как это показано на фотоснимке (фото 4).

фото 4

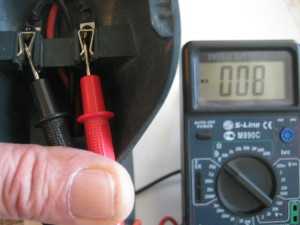

Затем,  прибором Мультиметр измерить сопротивление электрической схемы шуруповерта (фото 5).

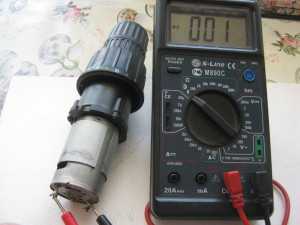

фото 5

Для этого, прибор Мультиметр устанавливается в диапазон измерения сопротивления, затем щупами прибора прикасаемся к выведенным контактам (на рукоятке) шуруповерта, как это показано на фотоснимке (фото 5), при измерении дисплей прибора указывает на сопротивление, которое не сопоставимо для работы данного электроинструмента.  Значение сопротивления здесь составляет показатель  — короткого замыкания.   По показанию дисплея прибора видно, что данный шуруповерт неисправен.  Но нам надо  установить  конкретную причину, — в чем заключается неисправность?

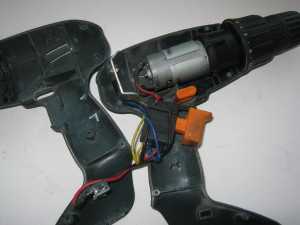

Чтобы найти причину неисправности, — необходимо разобрать шуруповерт и проверить схему электрических соединений (фото 6).

фото 6

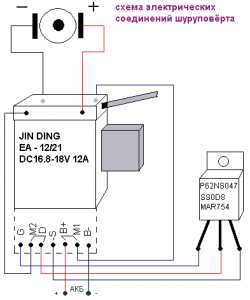

Схема шуруповерта

В данной электрической схеме как мы можем заметить, — состоит  транзистор.

                            фото 7

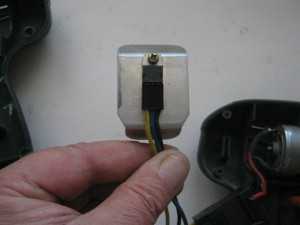

Транзистор установлен на металлической пластине (фото 7),  служащей для отвода тепла при нагревании.  Проверяется транзистор на наличие сопротивления,  между переходами (эмиттер —  коллектор — база).  Чтобы проверить транзистор и не заострять свое внимание на типе транзистора  (n-p-n,  p-n-p), две любые ножки транзистора проверяются в обеих направлениях.

Таким способом было установлено отсутствие проводимости между коллектором и базой транзистора.  Но в следствии чего мог выйти из строя транзистор?  Проводим диагностику для отдельных электрических соединений,  а именно,  для электродвигателя шуруповерта (фото 8).

фото 8

На фотоснимке указано  недопустимое значение сопротивления для электродвигателя (фото 8).  В чем же именно состоит  причина неисправности электродвигателя?   Смотрим дальше.

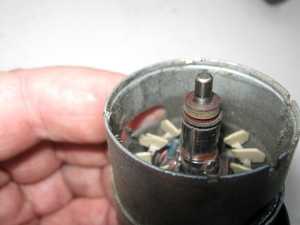

Электродвигатель шуруповерта — коллекторный, работающий от постоянного тока.   На торцевой части крышки электродвигателя расположены графитовые щетки (фото 9).  Графитовые щетки в данном примере, в хорошем состоянии.    Здесь также нужно проверить проводимость  контактных соединений (провод — щетка).

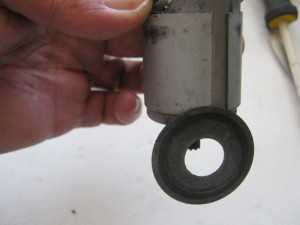

                            фото 9

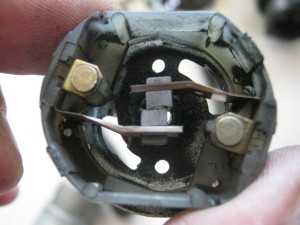

Ротор электродвигателя состоит из обмоток (фото 10), соединенных между собой последовательно.   Статор электродвигателя представляет из себя постоянный магнит с двумя полюсами,  то есть статор электродвигателя не имеет обмоток.

фото 10

В этом Вы можете убедиться, — корпусом электродвигателя притягиваются металлические предметы (фото 11).

                           фото 11

Из этого  можно сделать вывод,  что  в неисправности электродвигателя  наблюдается пробой изоляции между проводами обмоток ротора.

   Ну вот и установлена причина  поломки  шуруповерта,  состоящая в неисправности:

  • транзистора;
  • обмоток ротора электродвигателя.

Остается только заменить соответствующие детали.

  На этом пока все.  Следите за рубрикой.

zapiski-elektrika.ru

неисправности электрической, механической части (видео)

Оглавление: [скрыть]

  • Конструкция обыкновенного шуруповерта
  • Ремонт шуруповерта своими руками: неисправности электрической части
  • Как сделать шуруповерт: неисправности механической части

Одним из самых востребованных приспособлений домашних мастеров является шуруповерт. Однако данное приспособление иногда ломается, как и любое другое. Если это произошло, в некоторых случаях можно заменить данный инструмент электрической дрелью. Если работы с помощью электродрели выполнить нельзя, понадобится отнести шуруповерт в сервисный центр для того, чтобы специалисты произвели ремонт инструмента. Однако на это может уйти много времени и денежных средств. Поэтому можно использовать еще один вариант — выполнить ремонт шуруповерта своими руками.

Шуруповерты обычно используются для сборки мебели как в домашних условиях, так и на производстве.

Перед тем как производить ремонтные работы, понадобится ознакомиться с конструкцией данного приспособления. На рис. 1 можно увидеть данный инструмент в разобранном виде.

Элементы, которые нужны для того, чтобы сделать шуруповерт:

  • мультиметр;
  • зажимы;
  • наждачная бумага;
  • запасные элементы.

Конструкция обыкновенного шуруповерта

Рисунок 1. Устройство шуруповерта .

Основным элементом является кнопка пуска, которая выполняет несколько функций: включение цепочки питания электрического двигателя и регулятора оборотов. Если нажать кнопку до конца, цепочка питания двигателя замкнется контактами, в результате чего будет обеспечена максимальная мощность. Количество оборотов в данном случае тоже будет максимально возможным. В приспособлении установлен электронный регулятор, который состоит из ШИМ генератора. Данный элемент располагается на плате. Контакт, который размещается на кнопке, будет передвигаться вдоль платы в зависимости от надавливания на кнопку. От размещения элемента будет зависеть уровень регулируемого импульса на ключ. В качестве ключа используется полевой транзистор. Принцип действия будет следующим: чем сильнее мастер нажмет на кнопку, тем большим будет значение импульса на транзисторе и тем больше он будет открываться и увеличивать напряжение на электрическом двигателе.

Реверс вращения электродвигателя будет осуществляться за счет смены полярности на клеммах. Данный процесс осуществляется с помощью контактов, которые будут перекидываться мастером при помощи реверсной ручки.

Устройство зарядного устройства для аккумуляторного шуруповерта.

В шуруповертах в большинстве случаев устанавливаются однофазные коллекторные электродвигатели непрерывного тока. Они являются надежными, их просто изготавливать и обслуживать. Обыкновенный шуруповерт состоит из следующих элементов:

  • корпус;
  • магниты;
  • якорь;
  • щетки.

Редукторная конструкция будет преобразовывать высокие обороты вала электрического двигателя в низкие обороты вала патрона. В шуруповертах могут быть планетарные или классические редукторы. Последние используются достаточно редко. Планетарные приспособления состоят из таких элементов:

  • кольцевая шестерня;
  • солнечная шестерня;
  • сателлиты;
  • водило.

Солнечная шестерня работает за счет вала якоря, ее зубчики приводят в действие сателлиты, которые вращают водило.

Специальный регулятор используется для того, чтобы регулировать усилия, которые будут подаваться к шурупу. Чаще всего применяется 15 позиций регулировки.

Вернуться к оглавлению

Ремонт шуруповерта своими руками: неисправности электрической части

Главными признаками неисправности в данном случае будут:

  • шуруповерт не включается;
  • невозможно переключить реверсный режим;
  • невозможно отрегулировать количество оборотов.

Схема устройства редуктора аккумуляторного шуруповерта.

Первым делом надо проверить аккумулятор шуруповерта. Если инструмент был поставлен на зарядку, но это не помогло, то понадобится подготовить мультиметр и попытаться с его помощью найти неисправность. Для начала нужно измерить величину напряжения на аккумуляторной батарейке. Данная величина должна приблизительно соответствовать той, которая указывается на корпусе. Если имеется заниженное напряжение, то надо будет выявить неисправный элемент: аккумулятор или устройство для зарядки. Для этого понадобится использовать мультиметр. Данное приспособление нужно включить в сеть, после чего измерить напряжение на холостом ходу на клеммах. Оно должно быть на несколько В больше, чем то, которое указывается на конструкции. Если напряжение отсутствует, то понадобится выполнить ремонт блока зарядки. Если нет знаний в области электроники, то рекомендуется приобрести новый.

Если неисправен аккумулятор, то понадобится разобрать блок, осмотреть все места скрепления проводов и проверить их качество. Если нет поврежденных соединений, нужно измерить напряжение на всех элементах мультиметром. Напряжение должно быть 0,9-1 В или более. Если имеется деталь с меньшим напряжением, то понадобится ее заменить. Емкость и тип элемента должны обязательно соответствовать установленным деталям.

Схема внутреннего устройство шуруповерта.

Если зарядное устройство и аккумуляторная батарейка исправны, но шуруповерт не работает, то следует разобрать данное приспособление. От клемм аккумулятора идет несколько проводов, нужно взять мультиметр и измерить напряжение на входе кнопки. Если напряжение присутствует, то нужно вынуть батарею, с помощью зажимов закоротить провода от батарейки. Устройство должно показать значение сопротивления, которое стремится к нулю. В таком случае элемент исправен, проблема заключается в щетках или других деталях. Если сопротивление иное, то кнопку нужно будет заменить. Чтобы выполнить ремонт кнопки, в некоторых случаях достаточно лишь почистить наждачной бумагой контакты на клеммах.

Таким же образом нужно будет проверить и реверсный элемент. Ремонт выполняется путем чистки контактов.

Если электродвигатель работает на высоких оборотах, при этом обороты отрегулировать не получается, то проблема может быть в кнопке или транзисторе, который используется для регулировки.

Устройство шестерен редуктора шуруповерта.

Если цепочки до двигателя исправны, но шуроповерт не работает, то проблема в щетках. Если данные элементы износились, понадобится их заменить.

Проблема может быть и непосредственно в двигателе. Чтобы проверить электрический двигатель, понадобится отключить провода, которые подключены к кнопке. Далее с помощью этого же инструмента нужно измерить значение сопротивления на контактах закрепления проводов. Если значение стремится к нулю, то обмотка оборвалась. В таком случае понадобится выполнить перемотку или установить новый электродвигатель.

Вернуться к оглавлению

Как сделать шуруповерт: неисправности механической части

Понадобится проверить состояние обмоток якоря, так как данный элемент возможно приобрести и поменять самому. Чтобы проверить якорь, надо будет измерить сопротивление на соседних пластинках коллектора, по всему периметру. Значение должно стремиться к нулю. Если в процессе проверки будут обнаружены пластинки с сопротивлением, которое отличается от нуля, то нужно будет выполнить ремонт якоря или произвести его замену.

Проблемы механической части можно определить следующим образом:

  1. В процессе работы шуруповерт издает посторонние звуки, которых раньше не было.
  2. Инструмент сильно вибрирует во время работы.
  3. Бой патрона для зажима.
  4. Инструмент включается, однако использовать его не получается из-за заклинивания.

Если в процессе работы приспособление издает посторонние звуки, то это значит, что износились втулки или подшипник. Чтобы это устранить, понадобится разобрать электрический двигатель, после чего проверить целостность подшипника и уровень износа втулки. Якорь должен свободно прокручиваться, не должно быть каких-либо трений или перекосов. Данные приспособления можно купить в строительном супермаркете и заменить самому.

К наиболее частым поломкам редукторной конструкции можно отнести следующие:

  • неисправность вала;
  • истирание рабочего основания шестерней;
  • излом штифта, на котором закрепляется сателлит.

Во всех случаях понадобится заменить неисправные элементы редуктора. Все вышеописанные действия нужно выполнять внимательно. Разборку шуруповерта нужно производить в четкой последовательности, иначе какие-либо из деталей могут быть утеряны.

Выполнить ремонт шуруповерта сможет любой желающий, понадобится лишь правильно определить неисправный элемент.
