Изготовление воздушного электрического компрессора 220 В своими руками. Компрессор электрический

устройство и принцип работы, характеристики, критерии выбора

Для выполнения специфических видов работ, связанных с подачей воздуха под высоким давлением, необходимо оборудование, обеспечивающее этот процесс. В частных хозяйствах такие агрегаты просто необходимы, ведь с их помощью можно без труда покрасить любую поверхность методом распыления средства, равномерно нанести абразивные и масляные смеси, накачать шины и др.

Поможет в этом бытовой электрический компрессор. Основное их назначение заключается в снабжении пневматического оборудования необходимым воздушным потоком. Чтобы определиться с критериями выбора стоит ознакомиться с техническими характеристиками, рекомендациями специалистов.

Посмотрите видео как выбрать компрессор

Устройство и принцип работы электрического компрессора

Для бытовых нужд чаще используются компрессоры поршневого типа. Главным отличительным качеством такого агрегата от промышленного (винтового) типа является простота конструкции. Устройство состоит из следующих основных узлов:

• цилиндров;

• поршней;

• двигательных механизмов;

• системы регулирования;

• системы смазки;

• устройства охлаждения;

• монтажных деталей.

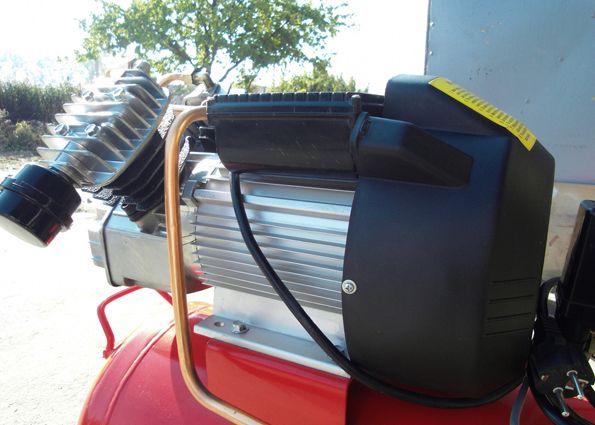

Корпусная часть установки изготавливается из чугуна, алюминия или другого сплава. Цилиндр внутри корпуса может иметь вертикальное и горизонтальное расположение. На функциональность системы тип размещения не влияет. Подвижная и рабочая часть оборудования состоит из поршня и двух клапанов, которые выполняют функции всасывания и нагнетания.

Принцип работы устройства заключается в двигательных функциях поршней, которые приводят к захвату и доставке воздуха в зону цилиндров. При возвратном процессе воздух сжимается, вследствие чего увеличивается сила давления. После достижения нужного показателя происходит закрытие всасывающего клапана, в то время как нагнетательный элемент открывает движение сжатого воздуха в магистраль. Такой цикл повторяется на протяжении работы агрегата.

Преимущества и недостатки

Бытовые компрессоры обладают неоспоримыми преимуществами:

• имеют небольшие габариты и массу;

• обеспечивают хорошую производительность;

• простота устройства позволяет осуществлять замену отдельных узлов;

• возможность подключения к различному оборудованию;

• высокий показатель давления в одной ступени сжатия;

• широкая область применения;

• агрегат легко переносит частые переключения режимов вкл./выкл.;

• функционирует даже в запылённых помещениях.

Как и любые приборы, поршневой компрессор имеет некоторые изъяны:

• быстрый износ поршней и колец, который влечёт дополнительные траты в период эксплуатации;

• возможны пульсации потоков во всасывающем и нагнетательном трубопроводе;

• в сравнении с винтовым оборудованием показатель КПД у поршневой системы ниже.

Оптимальные технические характеристики электрического компрессора

Работоспособность агрегата обеспечивают следующие технические показатели:

• рабочее давление в диапазоне 8-12 атм.;

• мощность около 2 кВт;

• объём ресивера не менее 50 л;

• защитное автоматическое отключение;

• наличие охладительных элементов, которые увеличивают срок эксплуатации асинхронного двигателя;

• ременной привод.

Как выбрать бытовой электрический компрессор?

Среди основных критериев выбора агрегата – его мобильность. От показателей веса и габаритов зависит, насколько быстро и просто будет осуществляться транспортировка оборудования к месту работы, выполняться подключение. Ещё более значимым аргументом считается мощность компрессора, так как от неё зависит продолжительность функционирования и сила давления воздушного потока.

При ознакомлении с техническими характеристиками модели стоит обратить внимание на производительность. Этот показатель определит результативность обработки какого-либо материала за определённый промежуток времени.

Также следует учесть важные факторы, влияющие на параметры выбора:

• в каких целях планируется использовать агрегат;

• продолжительность работы системы;

• будет ли оборудование перемещаться с одного объекта на другой;

• количество переключений режимов за одну смену;

• особенности условий эксплуатации.

В техническом описании модели нужно обратить внимание на наличие охладительной системы. Она не позволит перегреваться компрессору и предотвратит выход из строя отдельных узлов.

Предпочтительно, чтобы конструкция была целостной, ведь в процессе эксплуатации происходит колебание всех элементов, что может разбалансировать отдельные модули. Ременной привод в устройстве обеспечит надёжную работу агрегата и сокращение потерь КПД.

Одним из самых долговечных и удачных двигателей считается асинхронный тип, который питается от сети 220 В. Многолетний опыт эксплуатации показывает, что поломки механизма случаются редко, а конструкция имеет простое устройство, не требующее особого ухода.

Безопасность использования компрессора обеспечит автоматическое аварийное отключение питания. Защита срабатывает мгновенно при достижении максимально допустимой температуры отдельных узлов.

Тем, кто планирует применять длительный режим работы, рекомендуется обратить внимание на объём ресивера. Показатель отразит время, на протяжении которого можно использовать оборудование без остановок.

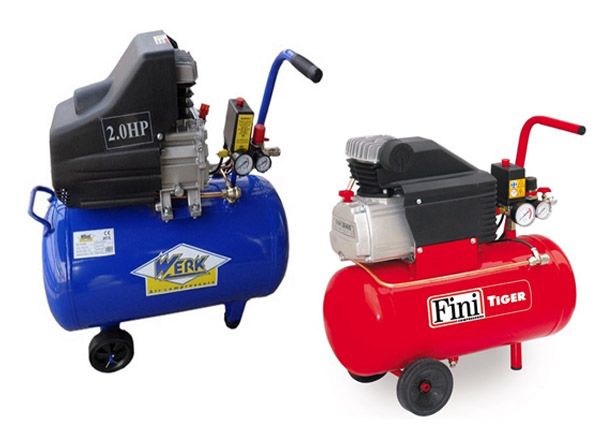

Воздушные компрессоры электрические 220 В: бытовые, компактные, профессиональные

Аппараты, которые способны привести в движение различные механизмы, в последнее время получили большую популярность. Они представлены конструкцией, которая создает сжатый воздушный поток, применимый в быту и промышленности. Компактный компрессор воздушный, работающий на электричестве под напряжением 220V, известен многим, так как бытовые варианты исполнения продаются во многих магазинах. Причина популярности заключается в том, что без нее провести ремонтные, покрасочные и другие ремонты практически не возможно. Выбрать электрический компактный компрессор воздушный достаточно сложно, так как есть профессиональный и обычный, портативный вариант исполнения с различными эксплуатационными качествами. К примеру, если страна производитель указана Италия, то электрический компактный компрессор воздушный может стоить довольно дорого, так как импортные, как правило, стоят гораздо дороже.

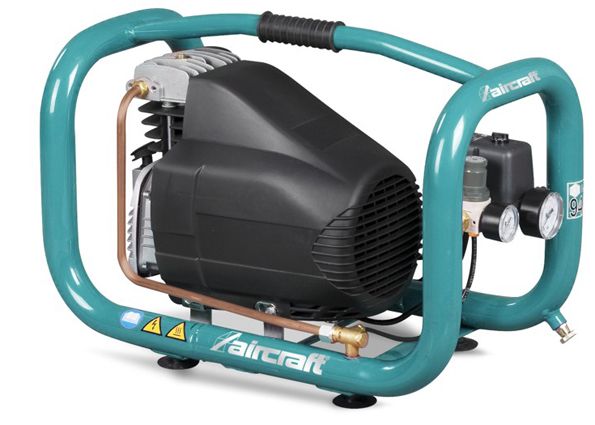

Поршневой компрессор Aircast

Масляный и безмасляный типы

Бытовой электрический вариант исполнения оборудования выполняют в виде поршневой конструкции, которая работает под напряжением 220V. Поршневая система может достигать мощности 2,2 кВт. Ее становится достаточно для создания 8 дин/см². Бытовой воздушный компактный процессор может иметь производительность до 350 литров в минуту. При этом можно отметить нижеприведенные важные моменты:

Воздушный нагнетатель создают при установке ресивера или воздухозаборника. Объем ресивера может достигать более 100 литров. Многие указывают на то, что больший объем лучше, так как позволяет контролировать точность подачи воздуха.
Наибольшее распространение получил масляный вариант исполнения. Однако не только масляный компактный компрессор можно приобрести для использования дома. Есть модели, который не имеют масляный элемент. В некоторых устанавливается воздушный фильтр, который нужно периодически менять для обслуживания системы. Не масляный компактный компрессор электрический пользуется большой популярностью по причине простоты обслуживания.

Подробный и поперечный разрезы компрессора

Достоинством конструкции, которая имеет не масляный элемент смазки, проста в использовании. Это связано с тем, что воздушный компактный компрессор может транспортироваться в любом положении, так как масла в системе нет. Также достоинством, который обладает немасляный компактный компрессор, можно назвать возможность использования конструкции для подачи краски.

Для того чтобы разобраться с особенностями, которыми обладает компактный компрессор масляный или другой вариант исполнения, нужно рассмотреть принцип работы. Основными элементами конструкции можно назвать:

Баллон, который играет роль воздушного ресивера. Он может иметь различную емкость, которая учитывается при выборе наиболее подходящей модели.
Электрически электродвигатель, который работает от сети 220V. Также может устанавливаться трехфазный вариант исполнения, который питается от 380V. В последнее время достижения в области производства электрических двигателей позволили повысить их мощность и время работы.

Устройство безмасляного мембранного компрессора

Поршневая конструкция встречается довольно часто по причине высокой надежности и долгого срока службы. Необходимость воздушного ресивера заключается в обеспечении равномерной подачи воздуха. Баллон устанавливается в системе подачи воздуха краскопульта, так как нужно точно регулировать подачу краски. Неравномерность струи приводит к появлению подтеков, чего допускать при покраске нельзя. Баллон выполняет также роль запасника, который позволяет завершить покраску при неожиданном отключении электричества.

Масляный компактный компрессор электрический сложнее в обслуживании и эксплуатации, так как следует проводить периодический контроль количества смазывающей жидкости.

Классификация оборудования

Если рассматривать электрический компактный компрессор, следует учесть его классификацию по нескольким параметрам:

Как ранее было отмечено, существует масляный и безмасляный вариант исполнения. Масляный имеет большой срок службы, но подают воздушную массу с примесью масла. Именно поэтому в быту нельзя использовать этот вариант исполнения. Воздушный имеет меньший ресурс работы, но применим в быту, к примеру, в медицине или при малярных работах.

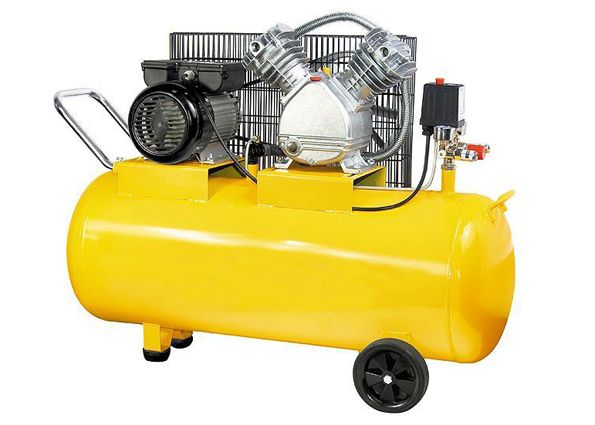

По типу привода. Существует модели мини, которые имеют прямой привод. Их можно охарактеризовать высокой производительностью, мини габаритными размерами, но малой надежностью. Ременные также получили большое распространение, так как служат больше, нагреваются меньше, но при этом снижается мощность по причине возникновения потерь из-за ременной передачи. Ременной привод требует периодического обслуживания, которое заключается в замене ремня при его растяжении и другом износе.

Классификация компрессоров по принципу действия

Оба варианта исполнения могут работать от сети 220 Вольт. Италия и другие страны поставляют различные модели.

Также следует отметить тот момент, что Италия и другие страны, отечественные производители поставляют модели, работающие от сети 220V, со следующими показателями:

Низкое давление находится в пределах от 5 до 12 бар. При этом питание от сети 220V не принесет много затрат на оплате электричества.
Среднее давление – 30-50 бар. Питание также проходит от напряжения 220V. Показатель 50 бар достаточно для выполнения большего количества бытовых задач. Однако 50 бар не достаточно для решения промышленных задач. При выборе бытового варианта исполнения следует учитывать тот момент, что создание 50 бар приводит к существенным затратам.
Высокое находит в пределе от 100 до 300 дин/см² редко создается при подключении к сети 220 Вольт. Италия и многие другие страны проводят импорт конструкции, которая может создавать 100 бар и более при высокой надежности системы. Питание от 220 Вольт позволяет использовать систему даже в бытовых условиях. Стоит отметить, что сеть 220 Вольт более проста в использовании и безопаснее. В промышленности зачастую также достаточно 100 дин/см².

Вышеприведенные моменты следует учитывать при рассмотрении того, какое оборудование поставляет Италия и другие импортеры, а также отечественные производители.

Критерии выбора

Провести выбор систем, которые работают от сети 220 Вольт, следует обратить внимание на определенные моменты. Если неправильно подобрать модель, которую поставляет Италия и другие поставщики, то использовать его по предназначению станет не возможно. Для начала следует определиться со следующим:

Примерные режимы работы, а также область применения. Примером можно назвать то, что в быту питание проходит от сети 220 Вольт. В промышленности зачастую питание проходит от 380V.
Перечень решаемых задач также играет важную роль. Некоторые можно реализовать дома при напряжении сети 220 В. Другие только в промышленности по причине сложности работы.

Италия и другие поставщики проводят поставку оборудования, которое может создавать давление 50, 100, 300 бар и работать от напряжения 220-380 V. Как же выбрать более подходящий вариант исполнения?

Критерии выбора и рекомендации по ним выглядят следующим образом:

давление – основной критерий выбора. При напряжении 200 В может создаваться давление от 50 до 100 бар и выше. Стоит учитывать, чем выше показатель, тем сложнее конструкция. Именно поэтому в большинстве случаев проводят выбор модели, которая создает давление 50 бар. Больший показатель, к примеру, 100 бар подходит для решения многих промышленных задач.
расход воздуха также учитывается при выборе конструкции. Пропускная способность определяет производительность системы.
коэффициент применения. Измеряется в специальной системе.

Вся информация указывается в документации, которая прилагается к оборудованию.

Примером выбора электрической модели для краскопульта, которую поставляет Италия или друга страна, можно назвать следующее:

сеть питания должна иметь напряжение 220 В. Это связано с тем, что сеть 220 В присутствует в каждом гараже и доме для подключения электрического прибора.
компрессор воздушный электрический должен создавать давление до 5 дин/см². давление в 50-100 дин/см² очень высоко для проведения подобной работы.
коэффициент применения должен составлять 0,65 Ки.

Следует отметить тот момент, что увеличение объема баллона приводит к более плавной подаче краски, возможности точного регулирования работы конструкции.

Взрыв-схема компрессора

Область применения

Область применения электрического компрессоров весьма обширна. Чаще всего использование проводится в нижеприведенных случаях:

При организации работы пневматического инструмента. Италия и многие другие страны поставляют прессы, пневматические ножницы, которые создаются при включении в конструкцию электрического компрессора. Давление в системе может достигать 50-100 бар. Давление 50-100 бар и выше способно создать нагрузку, которая сможет провести резание, выдавливание определенного контура и других работ.
С воздушным электрическим компрессором встречаются все автовладельцы при проведении работы по накачиванию шин.
В система охлаждения камер также применяют электрические воздушные компрессоры. При этом давление достигает 50-100 бар в случае большой площади охлаждающей конструкции.
Заправка газовых баллонов также проводится под давление. Для этого используют воздушный электрический компрессор.
Покраска.
Мойка автомобилей.

При покупке оборудования многие обращают внимание на продукцию, которую выпускает Италия и другие зарубежные импортеры. Надежность конструкции в этом случае имеет важное значение, так как большое давление оказывает высокую нагрузку на всю систему.
