В данном разделе я привожу общую информацию с описанием типов (или видов) компрессоров для понимания, какие типы компрессоров существуют и применяются в промышленности.

Также прокомментирую некоторые термины и определения.

Типы компрессоров

Итак, все компрессоры можно разделить на две большие группы по принципу действия. Это компрессоры объемного действия и динамического действия.

Компрессоры объемного действия — это компрессоры, в которых сжатие газа происходит за счет изменения объема камеры сжатия. К таким компрессорам относятся поршневые, поршне-мембранные, мембранные и роторные (роторные винтовые, роторно-пластинчатые и другие).

Этот тип компрессоров является одним из самых распространенных на промышленных предприятиях и научно-исследовательских центрах.

Компрессоры динамического действия — это компрессоры, в которых сжатие происходит за счет перевода кинетической энергии газа в потенциальную энергию.

В основном в промышленности используются центробежные компрессоры в тех случаях, когда требуются большие потоки (более 150 — 200 м3/мин) сжатого газа. Также данные компрессоры используются в составе станций на газоперекачивающих трубопроводах.

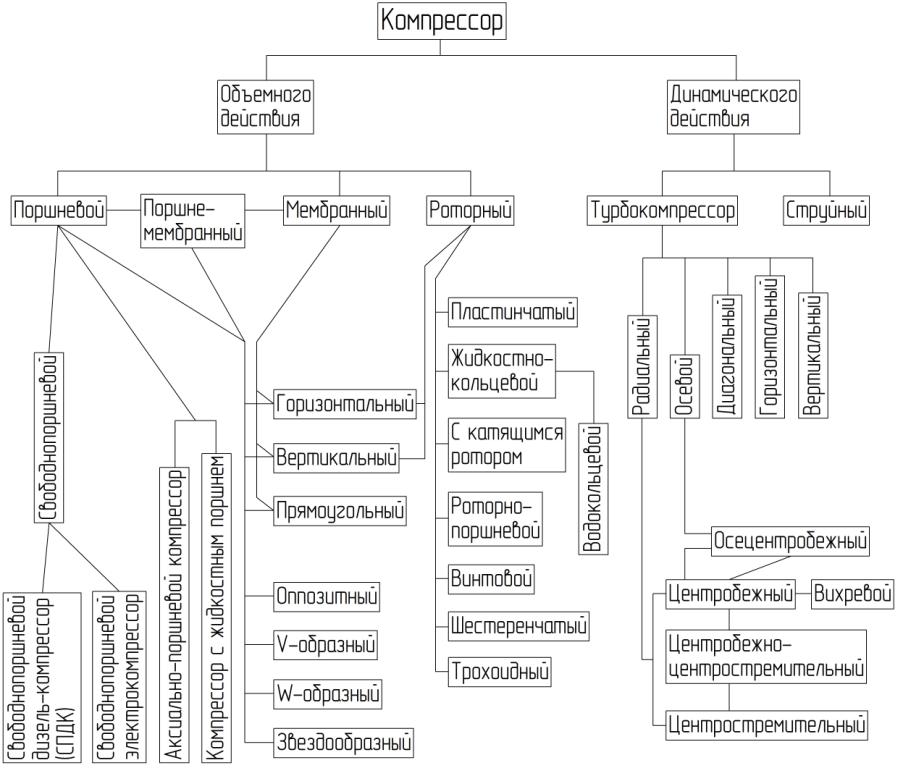

Подробную классификацию компрессоров можно увидеть на картинке ниже:

Типы (виды) компрессоров

Типы (виды) компрессоров



В рамках своей работы я сталкиваюсь только с компрессорами объемного действия. На данном сайте публикуется информация о поршневых и мембранных компрессорах среднего, высокого и сверх-высокого давления.

Термины и определения

Несколько слов о применяемых терминах:

Компрессор — энергетическая машина или устройство для повышения давления и перемещения газа или их смесей (рабочей среды)

Компрессорная станция — комплекс, включающий в себя одну или более компрессорных установок, здание, в котором они размещены, шасси, кузов, платформу, навес, систему управления и необходимое вспомогательное оборудование.

Компрессор низкого давления — компрессор с конечным давлением до 1.5 МПа.

Компрессор среднего давления — компрессор с конечным давлением от 1.5 до 10 МПа.

Компрессор высокого давления — компрессор с конечным давлением от 10 до 100 МПа.

Компрессор сверхвысокого давления — компрессор с конечным давлением от 100 МПа.

Дожимающий компрессор — компрессор, у которого начальное давление не ниже 0.1 МПа.

Газовый компрессор — компрессор для сжатия газа или смеси газов, кроме воздуха.

Маслозаполненный компрессор — жидкостнозаполненный компрессор, в котором в качестве впрыскиваемой жидкости используется масло.

Горизонтальный компрессор — компрессор с горизонтальным расположением осей цилиндров в поршневом компрессоре, мембранных блоков в мембранном компрессоре, роторов в роторном или турбокомпрессоре.

Вертикальный компрессор — компрессор с вертикальным расположением осей цилиндров в поршневом компрессоре, мембранных блоков в мембранном компрессоре, роторов в роторном или турбокомпрессоре.

Оппозитный компрессор — поршневой компрессор, оси цилиндров которого расположены в двух противоположных от коленчатого вала направлениях и лежат в горизонтальной плоскости.

V-образный компрессор — поршневой компрессор, оси цилиндров которого в плоскостях, перпендикулярных к оси коленчатого вала, расположены в двух направлениях, составляющих одинаковые, меньше 90° углы с вертикальной плоскостью.

Прямоугольный компрессор — поршневой или мембранный компрессор, оси цилиндров или мембранных блоков которых в плоскостях, перпендикулярных к оси коленчатого вала, расположены в двух направлениях, одно из которых совпадает с вертикальной плоскостью, а другое — с горизонтальной.

W-образный компрессор — поршневой компрессор, оси цилиндров которого в плоскостях, перпендикулярных к оси коленчатого вала, расположены в трех направлениях, одно из которых совпадает с вертикальной плоскостью, а два другие образуют одинаковые углы с вертикальной плоскостью меньше 90 градусов.

Звездообразный компрессор — поршневой компрессор, оси цилиндра которого в плоскостях, перпендикулярных к оси коленчатого вала, расположены звездообразно в четырех и более направлениях.

Механизм движения поршневого (мембранного) компрессора — совокупность элементов поршневого (мембранного) компрессора, предназначенная для преобразования и передачи движения от привода к поршням (мембранам).

База поршневого (мембранного) компрессора — совокупность сборочных единиц, объединяющая кривошипно-шатунные механизмы и включающая станину с коренными подшипниками и направляющими крейцкопфов, коленчатый вал, шатуны, крейцкопфы, элементы системы смазки кривошипно-шатунных механизмов, предназначенная для использования в различных компрессорах.

Рабочая камера компрессора объемного действия — полость компрессора объемного действия, в которой происходит сжатие газа.

Основные расчетные параметры компрессоров объемного действия

Начальное давление компрессора — давление газа на входе в компрессор (секцию, ступени). Этот параметр часто необходим для определения конструкции узла всасывания компрессора или компрессорной станции.

При подборе компрессора необходимо понимать минимально и максимально возможное давление на всасывании компрессора для настройки параметров при аварийной ситуации.

Конечное давление компрессора (секции, ступени) — давление газа на выходе из компрессора (секции, ступени).

Этот параметр является одним из определяющих при выборе компрессора. Причем нужно учитывать не только рабочее давление, но и минимально-максимально допустимые значения.

Объемная производительность компрессора (секции, ступени) — объемный расход газа на выходе из компрессора (секции, ступени). Как правило в документации обычно применяют объемную производительность компрессора, приведенную к начальным условиям всасывания.

Предыдущие три параметра (начальное давление, конечное давление и объемная производительность компрессора) являются определяющими параметрами компрессора или компрессорной станции, от которых зависит тип компрессора и его стоимость.

Начальная температура компрессора (секции, ступени) — температура газа на входе в компрессор (секцию, ступень).

Конечная температура компрессора (секции, ступени) — температура газа на выходе из компрессора (секции, ступени).

Мощность на валу компрессора — сумма мощности компрессора и вспомогательной мощности компрессора.

Мощность на валу приводного двигателя — сумма мощности на валу компрессора и мощности, теряемой в устройствах передачи движения от приводного двигателя к компрессору

Мощность компрессорного агрегата — мощность, потребляемая приводным двигателем компрессора.

Мощность компрессорной установки — сумма мощности компрессорного агрегата и мощностей дополнительных систем, обеспечивающих работу компрессорного агрегата.

Более полный список терминов и определений можно найти, изучив ГОСТ 28567-90 «Компрессоры. Термины и определения». Скачать документ можно по ссылке ГОСТ-28567-90 Компрессоры. Термины и определения

Если у вас есть какие-либо вопросы, то их можно задать мне, отправив сообщение по электронной почте:

[email protected]

или через форму ниже. Я отвечу в течение одного рабочего дня.



С уважением,

Константин Широких



Вернуться в раздел Полезная информация



covint.ru

Назначение и типы компрессоров

Количество просмотров публикации Назначение и типы компрессоров - 661

Виды компрессоров и процессы в компрессоре

Раздел 3. Компрессоры. Циклы тепловых двигателœей

Вопросы для самопроверки

1. Какие предпосылки положены в основу идеализации процесса адиабатного дросселирования?

2. На что затрачивается работа расширения при дросселировании?

3. Получите выражение для дифференциального дроссель –эффекта.

4. Изобразите кривую инверсии.

5. Сопоставьте температурный эффект охлаждения при обратимом адиабатном расширении и адиабатном дросселировании.

6. Покажите с помощью hs –диаграммы, как изменяется состояние водяного пара при дросселировании.

7. Как изменяются параметры идеального газа при дросселировании?

Раздел содержит четыре темы, одну контрольную работу (зад. № 9,10,11), вопросы для самопроверки и контрольный тест из десяти вопросов (№ 3). Максимальное возможное число баллов по этому разделу 40 баллов для очно-заочной и заочной формы обучения.

Компрессоры. Виды и назначение компрессоров. Работа͵ затрачиваемая на привод одноступенчатого поршневого компрессора. Изотермическое, адиа­батное и политропное сжатие. Вредное пространство. Преимущества многосту­пенчатого сжатия. Оптимальное распределœение перепада давления по ступеням многоступенчатого компрессора. Теоретическая и индикаторная диаграммы компрессора и их изображение в координатах р, v и Т, s. Отводимая теплота. Необратимое адиабатное сжатие в компрессоре. Центробежные компрессоры.

По теме выполняется контрольная работа (зад. № 9). Лабораторные работы не предусмотрены.

После изучения теоретического материала следует ответить на вопросы для самопроверки по этой теме. Ответы так же можно найти в учебниках [1, 3].

Компрессорами называются машины, предназначенные для сжатия воздуха, других газов и паров. Οʜᴎ широко применяются во многих областях техники, в т.ч. являются одним из базовых элементов газотурбинных и холодильных установок.

По принципу действия различают компрессоры объёмные и лопаточные. В объёмных компрессорах рабочее тело сжимается механическим путем за счёт сближения ограничивающих стенок; в лопаточных компрессорах рабочему телу сообщается за счёт вращения ротора значительная скорость, а затем кинœетическая энергия потока преобразуется в потенциальную. В обоих случаях давление повышается и в конце сжатия доходит до 0,3 МПа и более (машины, создающие давление до 0,01 МПа, называются вентиляторами, от 0,01 до 0,3 МПа – воздуходувками или газодувками).

В свою очередь объёмные компрессоры делятся на поршневые и ротационные, а лопаточные компрессоры – на центробежные и осœевые.

Производительность поршневых компрессоров, выпускаемых промышленностью, не превышает 500 м3/мин, ротационных – 500 м3/мин, центробежных – 4000 м3/мин, у осœевых же она доходит до 15000 м3/мин и более.

Поршневой компрессор простейшей конструкции (рис. 3.1) представляет собой цилиндр 1, в котором совершает возвратно поступательное движение поршень 2. Это движение сообщается ему посредством шатуна 3 от кривошипа или коленчатого вала 4, который приводится во вращение двигателœем.

При перемещении поршня вправо в цилиндр через всасывающий клапан 5 поступает рабочее тело, при обратном ходе поршня оно сначала сжимается, затем через нагнетательный клапан выталкивается.

Ротационные компрессоры (рис. 3.2) по характеру рабочего процесса близки к поршневым и после них являются наиболее распространенными. В них воздух

Рис. 3.1

Рис. 3.2

сжимается в отдельных камерах переменного объёма, образуемых пластинками 1, скользящими в пазах ротора 2 и прижимающимися под действием центробежной силы к стенкам корпуса 3. Ротор и корпус расположены эксцентрично, в связи с этим при перемещении камер снизу вверх объём их возрастает, а при последующем перемещении сверху вниз – уменьшается. Воздух или газ поступает в компрессор через приемный патрубок 4, заполняя в пределах зоны I увеличивающиеся рабочие камеры, затем проходит зону сжатия II, где его давление повышается. Далее по мере сообщения рабочих камер с зоной нагнетания III воздух выходит из них и попадает в сжатом виде через напорный патрубок 5 в нагнетательный трубопровод. В зоне IV происходит расширение воздуха, оставшегося во вредном пространстве рабочих камер.

Простейший центробежный компрессор (рис. 3.3) имеет рабочее колесо 1 с радиально направленными каналами, ĸᴏᴛᴏᴩᴏᴇ укреплено на валу 2 и вращается с помощью двигателя в корпусе 3. Воздух или газ, поступающий в каналы рабочего колеса, отбрасывается центробежной силой к периферии и попадает в лопаточный аппарат 4, лопатки которого образуют расширяющиеся каналы. В этих каналах происходит преобразование кинœетической энергии воздуха, сообщенной ему рабочим колесом, в потенциальную энергию, ᴛ.ᴇ. за счёт уменьшения скорости повышается его давление. Далее сжатый воздух через напорный патрубок 5 поступает в нагнетательный трубопровод.

Рис. 3.3

Осевой компрессор (рис. 3.4) состоит из корпуса 1, внутри которого вращается ротор 2. На роторе укреплено несколько рабочих лопаток, перед первым рядом рабочих лопаток на корпусе укреплены неподвижные лопатки направляющего аппарата 4, а после каждого ряда рабочих лопаток – неподвижные лопатки спрямляющего аппарата 5. Каждый ряд рабочих лопаток со следующим за ним спрямляющим аппаратом составляет одну ступень повышения давления. Обычно осœевой компрессор имеет 5-10 ступеней, в отдельных случаях число их доводится до 16-20.

Рис. 3.4

Профиль рабочих и спрямляющих лопаток (рис. 3.4) выбран таким образом, что при прохождении через межлопаточные каналы рабочих лопаток воздух получает от ротора механическую энергию и скорость его значительно возрастает, а при прохождении через спрямляющий аппарата скорость воздуха уменьшается, за счёт чего возрастает его давление.

В качестве привода центробежных и осœевых компрессоров обычно используются быстроходные паровые турбины, соединяемые непосредственно с валом компрессора или синхронные электродвигатели на 1000 и 3000 об/мин, соединяемые с валом компрессора через редуктор.

referatwork.ru

Типы компрессоров - Компрессоры - Барренс. Компрессоры и комплектующие



Компрессор

Компрессор, устройство для сжатия и подачи воздуха или другого газа под давлением. Степень повышения давления в К. более 3. Для подачи воздуха с повышением его давления менее чем в 2-3 раза применяют воздуходувки, а при напорах до 10 кн/м2 (1000 мм вод. cm.) - вентиляторы. К. впервые стали применяться в середине 19 в., в России строятся с начала 20 в. Основы теории центробежных машин были заложены Л. Эйлером, теория осевых компрессоров и вентиляторов создавалась благодаря трудам Н. Е. Жуковского, С. А. Чаплыгина и других учёных. По принципу действия и основным конструктивным особенностям различают компрессоры поршневые, ротационные, центробежные, осевые и струйные.Компрессоры также подразделяют по роду сжимаемого газа (воздушные, кислородные и др.), по создаваемому давлению рн (низкого давления - от 0,3 до 1 Мн/м2, среднего - до 10 Мн/м2 и высокого - выше 10 Мн/м2), по производительности, то есть объёму всасываемого Vвс (или сжатого) газа в единицу времени (обычно в м3/мин) и другим признакам. Компрессоры также характеризуются частотой оборотов n и потребляемой мощностью N.

Поршневой компрессор в основном состоит из рабочего цилиндра и поршня; имеет всасывающий и нагнетательный клапаны, расположенные обычно в крышке цилиндра. Для сообщения поршню возвратно-поступательного движения в большинстве поршневых компрессоров имеется кривошипно-шатунный механизм с коленчатым валом. Поршневые компрессоры бывают одно- и многоцилиндровые, с вертикальным, горизонтальным, V- или W-oбразным и другим расположением цилиндров, одинарного и двойного действия (когда поршень работает обеими сторонами), а также одноступенчатого или многоступенчатого сжатия. Действие одноступенчатого воздушного поршневого компрессора заключается в следующем. При вращении коленчатого вала 1 соединённый с ним шатун 2 сообщает поршню 3 возвратные движения. При этом в рабочем цилиндре 4 из-за увеличения объёма, заключённого между днищем поршня и крышкой цилиндра 5, возникает разрежение и атмосферный воздух, преодолев своим давлением сопротивление пружины, удерживающей всасывающий клапан 9, открывает его и через воздухозаборник (с фильтром) 8 поступает в рабочий цилиндр. При обратном ходе поршня воздух будет сжиматься, а затем, когда его давление станет больше давления в нагнетательном патрубке на величину, способную преодолеть сопротивление пружины, прижимающей к седлу нагнетательный клапан 7, воздух открывает последний и поступает в трубопровод 6. При сжатии газа в К. его температура значительно повышается. Для предотвращения самовозгорания смазки компрессор оборудуются водяным (труба 10 для подвода воды) или воздушным охлаждением. При этом процесс сжатия воздуха будет приближаться к изотермическому (с постоянной температурой), который является теоретически наивыгоднейшим (см. Термодинамика). Одноступенчатый компрессор, исходя из условий безопасности и экономичности его работы, целесообразно применять со степенью повышения давления при сжатии до b = 7-8. При больших сжатиях применяются многоступенчатые компрессоры, в которых, чередуя сжатие с промежуточным охлаждением, можно получать газ очень высоких давлений - выше 10 Мн/м2. В поршневых компрессорах обычно предусматривается автоматическое регулирование производительности в зависимости от расхода сжатого газа для обеспечения постоянного давления в нагнетательном трубопроводе. Существует несколько способов регулирования. Простейший из них - регулирование изменением частоты вращения вала.

Ротационные компрессора имеют один или несколько роторов, которые бывают различных конструкций. Значительное распространение получили ротационные пластинчатые компрессоры, имеющие ротор 2 с пазами, в которые свободно входят пластины 3. Ротор расположен в цилиндре корпуса 4 эксцентрично. При его вращении по часовой стрелке пространства, ограниченные пластинами, а также поверхностями ротора и цилиндра корпуса, в левой части К. будут возрастать, что обеспечит всасывание газа через отверстие 1. В правой части компрессора объёмы этих пространств уменьшаются, находящийся в них газ сжимается и затем подаётся из компрессора в холодильник 5 или непосредственно в нагнетательный трубопровод. Корпус ротационного компрессора охлаждается водой, для подвода и отвода которой предусмотрены трубы 6 и 7. Степень повышения давления в одной ступени пластинчатого ротационного компрессора обычно бывает от 3 до 6. Двухступенчатые пластинчатые ротационного компрессоры с промежуточным охлаждением газа обеспечивают давление до 1,5 Мн/м2. Принципы действия ротационного и поршневого компрессоров в основном аналогичны и отличаются лишь тем, что в поршневом все процессы происходят в одном и том же месте (рабочем цилиндре), но в разное время (из-за чего и потребовалось предусмотреть клапаны), а в ротационном К. всасывание и нагнетание осуществляются одновременно, но в различных местах, разделенных пластинами ротора. Известны другие конструкции ротационного компрессора, в том числе винтовые, с двумя роторами в виде винтов. Для удаления воздуха с целью создания разрежения в каком-либо пространстве применяют роторные водокольцевые вакуум-насосы. Регулирование производительности ротационного компрессора осуществляется обычно изменением частоты вращения их ротора.

Центробежный компрессор в основном состоит из корпуса и ротора, имеющего вал 1 с симметрично расположенными рабочими колёсами. Центробежный 6-ступенчатый К. разделён на три секции и оборудован двумя промежуточными холодильниками, из которых газ поступает в каналы 12 и 13. Во время работы центробежного компрессора частицам газа, находящимся между лопатками рабочего колеса, сообщается вращательное движение, благодаря чему на них действуют центробежные силы. Под действием этих сил газ перемещается от оси компрессора к периферии рабочего колеса, претерпевает сжатие и приобретает скорость. Сжатие продолжается в кольцевом диффузоре из-за снижения скорости газа, то есть преобразования кинетической энергии в потенциальную. После этого газ по обратному направляющему каналу поступает в другую ступень компрессора и т.д. Получение больших степеней повышения давления газа в одной ступени (более 25-30, а у промышленных К. - 8-12) ограничено главным образом пределом прочности рабочих колёс, допускающих окружные скорости до 280-500 м/сек. Важной особенностью центробежных компрессоров (а также осевых) является зависимость давления сжатого газа, потребляемой мощности, а также кпд от его производительности. Характер этой зависимости для каждой марки компрессора отражается на графиках, называемых рабочими характеристиками. Регулирование работы центробежных компрессоров осуществляется различными способами, в том числе изменением частоты вращения ротора, дросселированием газа на стороне всасывания и др.

Осевой компрессор имеет ротор 4, состоящий обычно из нескольких рядов рабочих лопаток 6. На внутренней стенке корпуса 2 располагаются ряды направляющих лопаток 5. Всасывание газа происходит через канал 3, а нагнетание через канал 1. Одну ступень осевого компрессора составляет ряд рабочих и ряд направляющих лопаток. При работе осевого компрессора вращающиеся рабочие лопатки оказывают на находящиеся между ними частицы газа силовое воздействие, заставляя их сжиматься, а также перемещаться параллельно оси К. (откуда его название) и вращаться. Решётка из неподвижных направляющих лопаток обеспечивает главным образом изменение направления скорости частиц газа, необходимое для эффективного действия следующей ступени. В некоторых конструкциях осевых К. между направляющими лопатками происходит и дополнительное повышение давления за счёт уменьшения скорости газа. Степень повышения давления для одной ступени осевого К. обычно равна 1,2-1,3, т. е. значительно ниже, чем у центробежных К., но кпд у них достигнут самый высокий из всех разновидностей К. Зависимость давления, потребляемой мощности и кпд от производительности для нескольких постоянных частот вращения ротора при одинаковой температуре всасываемого газа представляют в виде рабочих характеристик. Регулирование осевых К. осуществляется так же, как и центробежных. Осевые К. применяют в составе газотурбинных установок (см. Газотурбинный двигатель). Техническое совершенство осевых, а также ротационных, центробежных и поршневых К. оценивают по их механическому кпд и некоторым относительным параметрам, показывающим, в какой мере действительный процесс сжатия газа приближается к теоретически наивыгоднейшему в данных условиях.

Струйные компрессора по устройству и принципу действия аналогичны струйным насосам. К ним относят струйные аппараты для отсасывания или нагнетания газа или парогазовой смеси. Струйные компрессора обеспечивают более высокую степень сжатия, чем струйные насосы. В качестве рабочей среды часто используют водяной пар. Основные типы компрессоров, их параметры и области применения показаны в табл. Типы компрессоров и их характеристика

Тип компрессора Предельные параметры Область применения
Поршневой VВС = 2-5 м3/мин РН = 0,3-200 Мн/м2 (лабораторно до 7000 Мн/м2) n = 60-1000 об/мин N до 5500 квт Химическая промышленность, холодильные установки, питание пневматических систем, гаражное хозяйство.
Ротационный VВС = 0,5-300 м3/мин РН = 0,3-1,5 Мн/м2 n = 300-3000 об/мин N до 1100 квт Химическая промышленность, дутье в некоторых металлургических печах и др.
Центробежный VВС = 10-2000 м3/мин РН = 0,2-1,2 Мн/м2 n = 1500-10000 (до 30000) об/мин N до 4400 квт (для авиационных - до десятков тысяч квт) Центральные компрессорные станции в металлургической, машиностроительной, горнорудной, нефтеперерабатывающей промышленности
Осевой VВС = 100-20000 м3/мин РН = 0,2-0,6 Мн/м2 n = 2500-20000 об/мин N до 4400 квт (для авиационных - до 70000 квт) Доменные и сталелитейные заводы, наддув поршневых двигателей, газотурбинных установок, авиационных реактивных двигателей и др.



Лит.: Шерстюк А. Н.,Компрессорры, М.-Л., 1959; Рис В. Ф., Центробежные компрессорные машины, 2 изд., М.- Л., 1964; Френкель М. И., Поршневые компрессоры, 3 изд., Л., 1969: Центробежные компрессорные машины, М., 1969. Е. А. Квитковская.

barrens.ru

Объемные компрессоры

Компания в России Интех ГмбХ / LLC Intech GmbH на рынке инжиниринговых услуг с 1997 года, официальный дистрибьютор различных производителей промышленного оборудования, предлагает Вашему вниманию объемные компрессоры.

Компрессор – это машина, которая повышает давление газа и затем поставляет его для использования в различных областях применения, включая те, которые связаны со сгоранием, пневматикой, охлаждением и процессами транспортировки газа.  Основное назначение компрессора повысить давление газа до такого значения, когда станет возможным его использование в технологическом процессе.

Объемный компрессор сжимает рабочую среду в рабочих камерах, объём которых при сжатии то увеличивается, то уменьшается, при этом также происходит изменение давления. Давление меняется за счет периодического изменения объема камер при работе компрессора, при уменьшении объема давление повышается. Объемные компрессоры работают с постоянной производительностью и в зависимости от конструкционных форм рабочих частей и тому как меняется объем рабочих камер они могут быть роторными и поршневыми.

Масло, впрыскиваемое под давлением, образуют масляную пленку в процессе работы компрессора и служит смазывающим веществом, а также участвует в процессе охлаждения. Однако во время пуска и останова компрессора масло не успевает распределяться и возможен контакт пластин и статора, который в итоге ведет к износу. Также на износ пластин могут повлиять любые твердые частицы.

В компрессорах, где большая производительность и давление превышает 5 бар замене подлежит рабочий блок в сборе. Статоры не восстановимы (их шлифовка не возможна). Замена только пластин без статора не производится. Срок работы компрессора определяют качество воздуха и режим эксплуатации. При неравномерной работе ресурс рабочего блока примерно 25000 часов. Однако, чем дольше агрегат находится в работе, тем больше его срок службы из-за равномерности распределения смазки по рабочим частям.

Общее описание и типы

К объемным компрессорам относят компрессоры следующих типов:

В объемных компрессорах давление увеличивается путем удержания определенного количества газа и преобразование его в меньший объем. Наиболее распространенными типами объемных компрессоров являются поршневые и винтовые компрессоры.

Магистральные газопроводы, нефтехимические установки, нефтеперерабатывающие заводы и другие промышленные предприятия и сферы применения зависят от этого типа оборудования. Благодаря многим факторам включая, но не ограничиваясь, качеством исходных конструкций, адекватностью процесса технического обслуживания и эксплуатационных характеристик промышленные предприятия могут получить значительно варьирующиеся затраты по продолжению срока службы и надежность от их собственных установок.

Различные компрессоры можно найти почти в каждой промышленной сфере применения. Объемные компрессоры могут перекачивать следующие газы:

инертные газы углеводороды химически активные
азот метан кислород
водород этан хлороводород
гелий пропан серoводород
моноксид углерода бутан окись азота и прочее
углекислый газ пропилен
аммиак бутилен
воздух природный газ и прочее

Поршневые компрессоры обычно используются там, где требуется высокая степень сжатия на ступень (степень нагнетания к давлению всасывания) без высокой производительности и технологическая среда относительно сухая.

Роторные компрессоры имеют несложное конструктивное устройство, небольшой вес, отличаются по форме ротора и применяются во многих областях промышленности.

Принцип действия объемных компрессоров и конструктивное устройство

компрессоры объемного действия

Объемный компрессоры имеют схожий принцип работы и имеют схожий механизм потерь. Однако относительная величина различных потерь может различаться от типа к типу. Так, например, потеря в результате утечки будет небольшой в масляном промышленном компрессоре с надежными поршневыми кольцами, но может быть значительной в сухом винтовом компрессоре, если он работает на низкой скорости, а давление увеличивается.

Все типы компрессоров имеют камеру сжатия, в которой находится газ при давлении нагнетания в конце процесса нагнетания. Для некоторых конструктивных типов этот объем может быть небольшим и значительным для других конструкций. Некоторые типы компрессоров, как например поршневые компрессоры могут иметь большое пространство сжатия, но при этом газ возвращается к давлению всасывания в цилиндре. В винтовом компрессоре газ расширяется до давления всасывания в пространстве сжатия.

Некоторые типы компрессоров, которые используют зафиксированные отверстия для нагнетания, рассчитаны для работы с определенным значением объема.

Рассмотрим принцип действия и конструктивное устройство объемных компрессоров более подробно на примере поршневого и винтового компрессора.

Компрессоры роторного типа, компактны, требуют небольшого технического обслуживания при их эксплуатации. Роторные компрессоры это компрессоры с высоконапорным корпусом. Всасывание в этих компрессорах происходит напрямую в камере сжатия. Газ, сжимаемый в камере нагнетается в компрессорный корпус. Необходимо отметить, что при холодном пуске компрессорам с высоконапорным кожухом требуется больше времени для того, чтобы достичь их нормального рабочего давления в компрессорном корпусе. Это вызвано частично большим объемом кожуха компрессора.

Роторные винтовые компрессоры – это компрессоры объемного типа, которые используют роторы винтовой формы для сжатия газа. Основными компонентами являются входное и выходное отверстие и основной и вспомогательный ротор. Когда шлицы винтового ротора проходят мимо входного отверстия газа, газ поступает на шлицы. Газ удерживается там, образуя газовый карман по всей длине шлица. После того как основной и вспомогательный роторы приходят в зацепление, объем газового кармана уменьшается и происходит сжатие удерживаемого там газа. По достижению шлицем нагнетания газ выпускается.

Основные два типа винтовых компрессоров – это компрессоры с маслозаполнением и компрессоры сухого типа. Наиболее распространены винтовые компрессоры с маслозаполнением, где масло и газ поступают вместе в компрессор. Масло выполняет функцию уплотнения для вращающихся роторов, в то время как у компрессоров сухого типа есть распределительная шестерня, которая регулирует движение роторов. Однако масло должно быть удалено из сжимаемой среды прежде, чем она покинет компрессор и для этого используют масляные фильтры. Это та, часть компрессора, которая требует регулярного технического обслуживания и замены.

Компрессоры поршневого типа – это объемный компрессор, который использует движение поршня внутри цилиндра для движения газа с одного уровня давления на другой более высокий уровень давления. Цилиндры компрессора, называемые еще ступенями, которых может быть от одной до шести и более являются ограничителями для технологического газа во время сжатия. Для получения более высокого давления газа используют больше ступеней. Конструкция может быть простого или двойного действия. В компрессорах с двойным действием сжатие происходит с обоих сторон поршня. Некоторые цилиндры с двойным действием в высоконапорных применениях имеют стержень поршня с обоих сторон поршня для обеспечения равномерности и сбалансированных нагрузок. Конструкции с тандемными цилиндрами помогают минимизировать динамические нагрузки путем расположения цилиндров в парах, подсоединенных к общему коленвалу, так что движения поршней противоположны друг другу. Износ дорогих частей минимален. Компрессоры с одним цилиндром классифицируются либо как вертикальные или горизонтальные.

Применение объемных компрессоров

Объемные компрессоры широко используются для технологических процессов, где требуется сжатие воздуха, технологических газов и хладогентов. Компрессоры объемного типа можно встретить на химических производствах, в сельском хозяйстве, в электронике, металлургии, в пищевой промышленности, фармацевтической промышленности, в пневмотранспорте и прочих

Объемные компрессоры применяются как при добыче газа так и при улавливании паров, когда требуется транспортировка рабочих сред. Компрессоры объемного типа используется для областей применения, где условия для технологических газов и состав газа могут варьироваться, в этом случае чаще всего применение находят безмасляные винтовые компрессоры. Винтовые компрессоры также хороший выбор там, где требуется экономичная работа. Они могут легко обрабатывать газы с содержанием примесей, сжиженный газ, топливный газ.

Для создания воздуха низкого давления, перемещения природного газа, подаче газа высокого давления во время бурения скважин и для различных областей применения при производстве или химических процессах, которые требуют воздух среднего или высокого давления применяют также представителя объемного типа компрессоров – большие многоцилиндровые многоступенчатые поршневые компрессоры. Эти компрессоры могут применяться на месторождениях и иметь дистанционное управление или на входе газовой установки, где происходит сжатие сырого, влажного (с содержанием воды или углеводородов) и возможно кислого ( с содержанием сероводорода) природного газа. Эти компрессоры устанавливают также на разгрузочном конце газовой установки, где сжимается полностью чистый и сухой газ для потребителей и подается в магистраль.

Недостатки и преимущества

Основные недостатки и преимущества объемных компрессоров приведены в таблице ниже.

Объемные компрессоры Недостатки Преимущества Поршневые компрессоры Роторные компрессоры
  • требуется массивный фундамент
  • пульсация потока
  • высокие эксплуатационные расходы
  • широкий диапазон давлений
  • высокий кпд
  • изначальные затраты не высокие
  • дорогие
  • срок службы относительно небольшой
  • широкий спектр областей применения
  • высокий кпд
  • высокая степень сжатия
  • легкость установки
  • несколько движущихся частей

Поршневые компрессоры обычно недорогие в закупке, но их производительность со временем понижается, уровень шума высокий и качество среды может быть невысоким из-за присутствия в нем масла.

Объемные компрессоры – это класс высокоэффективных промышленных машин, которые применяются во многих областях промышленности. В настоящее время также ведется постоянная работа по усовершенствованию конструкций и возможностей сжатия этих компрессоров.

Персонал компании Интех ГмбХ (Intech GmbH) всегда готов предоставить дополнительную техническую информацию по предлагаемым объемным компрессорам.

Классификация компрессоровЛопастные компрессорыПрименение винтовых компрессоровПрименение поршневых компрессоровПрименение центробежных компрессоровРоторные компрессорыСмазка цилиндров поршневых компрессоровВинтовые компрессорные установкиМембранные компрессорыОсновные характеристики компрессора. Производительность компрессора. Мощность компрессораПередвижные дизельные (винтовые) компрессорыПоршневые компрессорыРасчет компрессоров. Подбор компрессорного оборудованияСравнительный анализ компрессоровЦентробежные компрессоры. Азотные компрессоры

Поставка и пуск в эксплуатацию дожимного поршневого компрессора на Вынгапуровском ГПЗ

www.intech-gmbh.ru

Принцип работы компрессора. Какие бывают типы компрессоров?

Cравнение: закрыть

Один из главных элементов любой холодильной машины - это компрессор.

Компрессор всасывает пар хладагента, имеющий низкие температуру и давление, затем сжимает его, повышая температуру (до 70 - 90°С) и давление (до 15 - 25 атм.), а затем направляет парообразный хладагент к конденсатору.Основные характеристики компрессора - степень компрессии (сжатия) и объем хладагента, который он может нагнетать. Степень сжатия - это отношение максимального выходного давления паров хладагента к максимальному входному.

В холодильных машинах используют компрессоры двух типов:

  • Поршневые - с возвратно-поступательным движением поршней в цилиндрах
  • Ротационные, винтовые и спиральные - с вращательным движением рабочих частей.

Поршневые компрессоры

Поршневые компрессоры используются чаще всего. Принцип их работы показана на схеме.

  • При движении поршня (3) вверх по цилиндру компрессора (4) хладагент сжимается. Поршень перемещается электродвигателем через коленчатый вал (6) и шатун (5).
  • Под действием давления пара открываются и закрываются всасывающие и выпускные клапаны компрессора холодильной машины.
  • На схеме 1 показана фаза всасывания хладагента в компрессор. Поршень начинает опускаться вниз от верхней точки, при этом в камере компрессора создается разрежение и открывается впускной клапан (12). Парообразный хладагент низкой температуры и низкого давления попадает в рабочее пространство компрессора.
  • На схеме 2 показана фаза сжатия пара и его выхода из компрессора. Поршень поднимается вверх и сжимает пар. При этом открывается выпускной клапан компрессора (1) и пар под высоким давлением выходит из компрессора.

Основные модификации поршневых компрессоров (отличаются конструкцией, типом двигателя и назначением):

  • Герметичные компрессоры
  • Полугерметичные компрессоры
  • Открытые компрессоры

Герметичные компрессоры

Используются в холодильных машинах небольшой мощности (1.5 - 35 кВт). Электродвигатель расположен внутри герметичного корпуса компрессора. Охлаждение электродвигателя производится самим всасываемым хладагентом.

Полугерметичные компрессоры

Используются в холодильных машинах средней мощности (30 - 300 кВт). В полугерметичных компрессорах электродвигатель и компрессор соединены напрямую и размещены в одном разборном контейнере. Преимущество этого типа компрессоров в том, что при повреждениях можно вынуть двигатель, чтобы ремонтировать клапаны, поршень и др. части компрессора. Охлаждение электродвигателя производится самим всасываемым хладагентом.

Открытые компрессоры

Имеют внешний электродвигатель, выведенный за пределы корпуса, и соединенный с компрессором напрямую или через трансмиссию.

Мощность многих холодильных установок может плавно регулироваться с помощью инверторов - специальных устройств, изменяющих скорость вращения компрессора. В полугерметичных компрессорах возможен и другой способ регулировки мощности - перепуском пара с выхода на вход либо закрытием части всасывающих клапанов.

Основные недостатки поршневых компрессоров:

  • Пульсации давления паров хладагента на выходе, приводящие к высокому уровню шума.
  • Большие нагрузки при пуске, требующие большого запаса мощности и приводящие к износу компрессора.

Ротационные компрессоры вращения

Принцип работы ротационных компрессоров вращения основан на всасывании и сжатии газа при вращении пластин.

Их преимущество перед поршневыми компрессорами состоит в низких пульсациях давления и уменьшении тока при запуске.

Существует две модификации ротационных компрессоров:

  • Со стационарными пластинами
  • С вращающимися пластинами

Компрессор со стационарными пластинами

В компрессоре со стационарными пластинами хладагент сжимается при помощи эксцентрика, установленного на ротор двигателя. При вращении ротора эксцентрик катится по внутренней поверхности цилиндра компрессора, и находящийся перед ним пар хладагента сжимается, а затем выталкивается через выпускной клапан компрессора. Пластины разделяют области высокого и низкого давления паров хладагента внутри цилиндра компрессора.

  1. Пар заполняет имеющееся пространство
  2. Начинается сжатие пара внутри компрессора и всасывание новой порции хладагента
  3. Сжатие и всасывание продолжается
  4. Сжатие завершено, пар окончательно заполнил пространство внутри цилиндра компрессора.

Компрессор с вращающимися пластинами

В компрессоре с вращающимися пластинами хладагент сжимается при помощи пластин, закрепленных на вращающемся роторе. Ось ротора смещена относительно оси цилиндра компрессора. Края пластин плотно прилегают к поверхности цилиндра, разделяя области высокого и низкого давления. На схеме показан цикл всасывания и сжатия пара.

  1. Пар заполняет имеющееся пространство
  2. Начинается сжатие пара внутри компрессора и всасывание новой порции хладагента
  3. Сжатие и всасывание завершается.
  4. Начинается новый цикл всасывания и сжатия.

Спиральные компрессоры SCROLL

Спиральные компрессоры применяются в холодильных машинах малой и средней мощности.Такой компрессор состоит из двух стальных спиралей. Они вставлены одна в другую и расширяются от центра к краю цилиндра компрессора. Внутренняя спираль неподвижно закреплена, а внешняя вращается вокруг нее.

Спирали имеют особый профиль (эвольвента), позволяющий перекатываться без проскальзывания. Подвижная спираль компрессора установлена на эксцентрике и перекатывается по внутренней поверхности другой спирали. При этом точка касания спиралей постепенно перемещается от края к центру. Пары хладагента, находящиеся перед линией касания, сжимаются, и выталкиваются в центральное отверстие в крышке компрессора. Точки касания расположены на каждом витке внутренней спирали, поэтому пары сжимаются более плавно, меньшими порциями, чем в других типах компрессоров. В результате нагрузка на электродвигатель компрессора снижается, особенно в момент пуска компрессора.

Пары хладагента поступают через входное отверстие в цилиндрической части корпуса, охлаждают двигатель, затем сжимаются между спиралей и выходят через выпускное отверстие в верхней части корпуса компрессора.

Недостатки спиральных компрессоров:

  • Сложность изготовления.
  • Необходимо очень точное прилегание спиралей и герметичность по их торцам

Винтовые компрессоры

Винтовые компрессоры применяются в холодильных машинах большой мощности (150 - 3500 кВт).

Существуют две модификации этого типа:

  • С одинарным винтом
  • С двойным винтом

Винтовой компрессор с одинарным винтом

Модели с одинарным винтом имеют одну или две шестерни-сателлита, подсоединенные к ротору с боков.

Сжатие паров хладагента происходит с помощью вращающихся в разные стороны роторов. Их вращение обеспечивает центральный ротор в виде винта.

Пары хладагента поступают через входное отверстие компрессора, охлаждают двигатель, затем попадают во внешний сектор вращающихся шестеренок роторов, сжимаются и выходят через скользящий клапан в выпускное отверстие.

Винты компрессора должны прилегать герметично, поэтому используется смазывающее масло. Впоследствии масло отделяется от хладагента в специальном сепараторе компрессора.

Винтовой компрессор с двойным винтом

Модели с двойным винтом отличаются использованием двух роторов - основного и приводного.

Винтовые компрессоры не имеют впускных и выпускных клапанов. Всасывание хладагента постоянно происходит с одной стороны компрессора, а его выпускание - с другой стороны. При таком способе сжатия паров уровень шума гораздо ниже, чем у поршневых компрессоров.

Винтовые компрессоры позволяют плавно регулировать мощность холодильной машины с помощью изменения частоты оборотов двигателя.

www.airclimat.ru


Смотрите также
