Маломощный ветрогенератор на основе дрели своими руками. Из шуруповерта ветряк


Самодельный ветряной генератор из шуруповерта

















Дон Кихот боролся с ветряными мельницами, а человек в современном мире использует их энергию на благое дело. Самодельный генератор определенного уровня знаний электроприборов и основ механики.



















Шаг 1: Подготовка

В основе сборки генератора лежит разобранная беспроводная дрель. К зажимному патрону крепится основной механизм, а к нему — мотор. Он обеспечивает вращение большого диска, на котором будут располагаться лопасти. Их вращение должно идти по часовой стрелке.

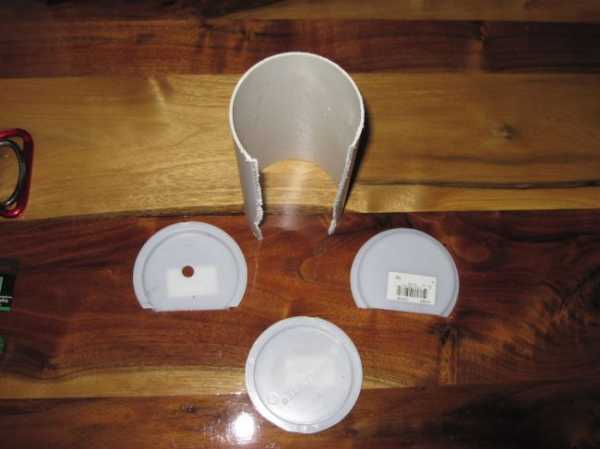

Разрезаем трубу, внешний диаметр которой чуть больше, чем у основания (см. рис. 2). Она нужна нам для устойчивого крепежа всего механизма. Поэтому необходимо найти вспомогательные детали (по типу соединителя от насоса) для лучшей фиксации этой трубы.

Всю конструкцию мы установим на пластиковую платформу (см. рис. 8).

Подсоединяем к зажимному патрону банку из-под кофе с другой стороны от главного механизма.

Вставляем лопасти, изготовленные из ПВХ-трубы (см. рис. 9).





Шаг 2: Установка

К железному длинному столбу прикрепляем деревянную доску. Спереди устанавливаем ветровой генератор, а сзади закрепляем металлический диск (рис. 2 и 3). Можно покрасить столб и дощечку, чтобы устройство идеально вписалось в интерьер открытого сада или дачи.



Шаг 3: Ветер

Закрепляем устройство и ждем подходящей погоды.





Шаг 4: Больше мощности!

Если хотите заменить мотор, то придется снять кофейную банку. На рисунке 1 изображен двигатель на 12 В с 3000 оборотами в минуту. Но для его установки придется сильно изменить всю конструкцию.

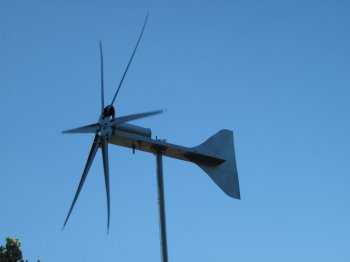

Весь агрегат можно поместить в большую алюминиевую банку (рис. 3).





Шаг 5: Сравнение

Из-за смены мотора, количество электричества не особо прибавилось. Огромную роль играет местность, где будет установлен генератор. Поэтому было решено направиться в деревню.



Шаг 6: Тест

Дождавшись ветреной погоды, мы подсоединили систему освещения деревенского дома к нашему генератору. Количество выделяемой энергии было невелико, но все же ее хватало.

Главный минус: при урагане линия от установки до дома может оборваться.























Шаг 7: Модель №2

Идея все та же, но исполнение будет несколько иное.

Для новой модели использовались:

  1. Старая беспроводная дрель марки Dewalt
  2. Два деревянных бруска, вместо подпорок от насоса
  3. 6 лопастей из ПВХ трубки (длина 7.6 см)
  4. 46 см металлический столб
  5. Кусок металла для «хвоста»























Шаг 8: Эксперименты с дизайном

Используя старую модель, можно попробовать изменить длину лопастей, чтобы выжимать больше энергии. Но в нашем случае это не особо помогло.

















Шаг 9: Улучшение

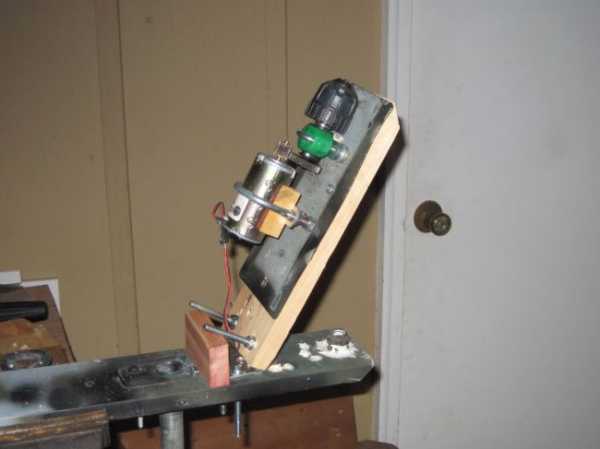

При помощи пружинного механизма, металлической платформы и деревянной дощечки можно получить наилучший вариант, если планируете использовать в дальнейшем ветряной генератор.
