Компрессор – это северный полюс холодильника. Компрессор холодильный


Обзор холодильников: выбираем компрессор

Компрессор — это еще и«сердце» бытового холодильника: при его помощи организуется циркуляция холодного воздуха по всему пространству камеры. Именно за счет компрессионной системы холодильник, установленный на вашей кухне, замораживает и сохраняет продукты.

Текст: Елена ОМЕЛЬЧЕННО

Консультант: Денис Безруких, компания «Поларис»



Зачем нужны компрессоры?

Компрессор предназначен для создания разницы давлений в разных частях охлаждающей системы. Этот процесс происходит путем сжатия хладагента и перекачивания его по контуру теплообменной системы.

В результате именно компрессор является тем звеном, где электроэнергия преобразуется в работу по переносу теплоты из внутренних камер холодильника в окружающий воздух, и, соответственно, внутри холодильника создаются условия для эффективного замораживания и хранения охлажденных продуктов.

Какие они бывают

Большинство современных холодильников оборудованы поршневыми компрессорами, которые работают от электродвигателей с вертикальным валом. Наиболее часто компрессор вместе с электродвигателем подвешивают на пружинах внутри герметичного кожуха — такой тип конструкции называется внутренней подвеской. Так обеспечивается невысокий уровень шума при работе компрессора, поскольку большинство вибраций гасятся пружинами и «остаются» внутри кожуха.

Поршневые компрессоры прошлых лет работали от электродвигателя с горизонтальным валом и имели наружную подвеску — в основании шкафа холодильника, на раме, устанавливались пружины, на которые, собственно, и крепился кожух с запакованными в него компрессором и электродвигателем. В этом случае все вибрации компрессора не гасятся пружинами и передаются на кожух, затем на раму и шкаф, что делает работу холодильника излишне шумной.

Не шуми холодильник большой и маленький

Поршневые компрессоры бывают кривошипно-шатунными и кривошипно-кулисными — в зависимости от того, с помощью какого механизма преобразуется в возвратно-поступательное движение поршня вращательное движение вала электродвигателя.

По результатам многолетней эксплуатации огромного количества бытовых холодильников при малых нагрузках оба типа компрессоров работают одинаково надежно и долговечно.

При больших нагрузках предпочтение отдают кривошипно-шатунным компрессорам (в силу специфики строения коленчатого вала). Поэтому именно такие компрессоры рекомендуется устанавливать на большие холодильники, когда нагрузка на единственный компрессор довольно велика.

Кривошипно-кулисные компрессоры, соответственно, чаще применяются в комбинированных холодильниках-морозильниках,оснащенных двумя компрессорами, и в холодильниках небольшого объема.

Линейные - тоже для больших

На российском рынке появились импортные «линейные» компрессоры с магнитным приводом. В компрессорах такого типа нет вращающегося вала, возвратно-поступательные движения поршня происходят под действием электромагнитных сил приводного механизма. «Линейные» компрессоры рекомендуют устанавливать на холодильники большого объема, поскольку они намного экономичнее в эксплуатации.

Ротационный тип – самый компактный, но и самый редкий

Достаточно редко встречаются компрессоры ротационного типа. Циркуляция хладагента в системе охлаждения холодильников, оснащенных ротационными компрессорами, происходит за счет изменения давления в камерах всасывания и нагнетания из-за вращения ротора. Пример - холодильник  При равной холодопроизводительности размеры ротационного компрессора значительно меньше, чем поршневого. Ротационные компрессоры, как и линейные, на территории России и сопредельных стран не производятся.

  Факторы, влияющие на качество компрессора
  • Качество используемого металла.
  • Надежность пружин-демпферов и креплений.
  • Точность сборки и балансировки.





Где их производят

Количество наименований марок, под которыми производятся компрессоры для комплектации холодильников, продающихся на российском рынке, не превосходит десяти — двенадцати.

В России серийным производством компрессоров занимается, например, Красноярский завод холодильников «Бирюса» (более 1 млн. штук в год).

Этот завод изготавливает компрессоры с кривошипно-кулисным механизмом, которые используют при сборке «родных» холодильников под маркой «Бирюса», а также холодильной техники «Саратов», «Позис», «Мир», «Свияга».

Эти же компрессоры в больших количествах поставляют на завод Indesit Company в Липецке, который производит холодильники Ariston, Indesit и Stinol.

При этом компрессорами отечественного производства комплектуют только «Стинолы», на холодильники Indesit и Ariston ставят компрессоры, импортируемые из Италии, Турции, Бразилии и стран Юго-Восточной Азии, а в последнее время в основном компрессоры Danfoss, которые изготавливают в различных странах мира по датской технологии.

На Украине донецкий завод «Норд» по итальянской лицензии производит компрессоры с кривошипно-шатунным механизмом Bono. Мощности этого завода по компрессорам примерно совпадают с мощностями Красноярского завода — около 1 млн. штук в год.

В Белоруси почти в два раза превышает миллионный объем компрессоров Барановичский станкостроительный завод, который входит в АО «Атлант». Здесь, как и в Красноярске, изготавливают кривошипно-кулисные компрессоры, используя при этом технологию японской компании Sanyo.

По всему миру - компрессоры также производят в США, многих государствах Европы (первенство среди них занимает Италия), Японии, Корее, Китае, странах Юго-Восточной Азии. Лидером в производстве кривошипно-шатунных компрессоров является американская фирма Tecumsen, по лицензии которой работают многие заводы во всем мире.

Мощности европейских, азиатских и американских заводов по производству компрессоров во много раз превосходят мощности отечественных предприятий: так, например, итальянский концерн Embraco (заводы в Испании, Италии,

Бразилии, Китае) производит более 20 млн. штук компрессоров разного типа в год.

В мировой практике заводы холодильников очень часто не имеют собственного производства мотор-компрессоров и работают в кооперации с заводами-поставщиками. Мотор-компрессоры разных изготовителей, как правило, имеют унифицированные присоединительные размеры. Это позволяет устанавливать мотор-компрессоры одной марки на холодильники разных марок. С другой стороны, на холодильники одной модели по разным причинам могут устанавливать мотор-компрессоры разных марок. Примерное распределение наиболее популярных компрессоров с указанием, в холодильниках каких марок они чаще всего применяются, приводится в таблице.

Сколько компрессоров в самый раз?

Два компрессора — это две независимые холодильные системы, одна из которых, как правило, обеспечивает работу холодильной камеры, другая — морозильной. Нагрузка, соответственно, также распределяется на две системы.

С технической точки зрения это наиболее оптимальное решение: Двухкомпрессорный холодильник более точно поддерживает температуру внутри, поскольку оба компрессора включаются ровно в те моменты, когда это нужно для поддержания температуры в соответствующей камере (например, если вы открыли и долго не закрывали дверь холодильной камеры).

Во время работы двухкомпрессорного холодильника оба компрессора редко включаются одновременно, и если вспомнить, что в качестве второго компрессора, как правило, используются приборы с кривошипно-кулисными механизмами, то уровень шума двухкомпрессорного холодильника не выше, чем однокомпрессорного.

Наличие двух компрессоров обязательно для холодильников большого объема (более 350 л), трехкамерных моделей и холодильников Side-by-Side.

Если холодильник имеет только один компрессор, это означает, что он обслуживает как холодильную, так и морозильную камеру. В этом случае регулятор температуры также, как правило, общий, и невозможно при необходимости отключить одну из камер холодильника.

Главное преимущество однокомпрессорного агрегата в том, что стоит он дешевле, чем его двухкомпрессорный собрат. Как правило, холодильники с одним компрессором размораживаются по «плачущему» типу и не имеют дополнительных систем охлаждения, хотя могут встречаться и исключения.

Слово о линейной модернизации

Все ведущие производители компрессоров для бытовой техники работают над созданием более экономичных, экологически чистых и менее шумных компрессоров. Главная забота производителей — уменьшение расхода электроэнергии, для этого ведутся разработки компрессоров с переменными оборотами вала и «линейных» компрессоров, о которых уже рассказывалось выше.

Первой патент на «линейные» компрессоры получила корейская компания LG Electronics. Внедрение этой инновации формирует серьезное конкурентное преимущество на рынке. Так, например, в холодильниках с линейным компрессором потребление электроэнергии сокращается более чем на 40 % (при отсутствии вентилятора) или на 30 % (с принудительной циркуляцией воздуха).

Кстати, существенный вклад в экономичность холодильника в этом случае вносит электронная система управления компрессором, которая позволяет в зависимости от конкретной ситуации снижать или повышать мощность компрессора.

Холодильники, изготовленные на базе линейных компрессоров, работают при уровне шума ниже 20 децибел, т. е. ниже порога восприятия постороннего звука в повседневной обстановке.

Это во многом тоже заслуга электронной контролирующей системы, которая отслеживает ход поршней компрессора, осуществляя функции «тихого» старта и остановки. Поэтому вибрации и пиковые шумы при начале работы линейного компрессора и ее прекращении полностью отсутствуют.

Необходимо также отметить, что линейные компрессоры изначально сориентированы на работу с хладагентами, безопасными для озонового слоя.

А где гарантия?

Поскольку компрессор — одна из основных деталей холодильника, важно рассмотреть вопрос надежности их работы и гарантии производителей. Общепринято считать, что для покупателя значение имеет скорее не марка, под которой произведен компрессор, а предоставляемые изготовителем или продавцом гарантии его надежности.

Гарантийный срок обслуживания компрессоров, как правило, совпадает или чуть превышает гарантийный срок на весь холодильник и в среднем длится от 1 года до 5 лет

В России компрессоры, особенно импортного производства, как правило, не ремонтируют. Единственное, что может подлежать ремонту, это пусковая и защитная аппаратура компрессора. На компрессорах одной марки пусковые и защитные реле, как правило, взаимозаменяемые.



При подготовке статьи использовались материалы сайтов

www.holodilnik.info и www.holodok.info



компрессор где производят где используется

Tecumsen, L’Unite Germetique

США, Италия, Франция

Amana, Maytag, General Electric (США), Brandt, Thomson (Франция), Gorenje (Словения), Philips, Whirlpool (США)

Matsushita (Embraco)

Сингапур, Япония

Panasonic, Bosch

Aspera (Embraco)

Испания

Bosch, Siemens

Embraco

Италия, Австрия, Бразилия, Испания

Ariston, Indesit, Stinol (Россия, Италия), Candy, Iberna, Zerowatt, Rosieres, Ardo, Bompani, Siltal (Италия), Kaiser, Bauknecht, Liebherr (Германия), Asko (Финляндия)

Merloni

Италия, страны Юго-Восточной Азии

Ariston, Indesit, Stinol (Россия, Италия)

Electrolux

Италия, Австрия, Испания

Electrolux, Zanussi, AEG (Италия) Miele (Германия) Vestfrost (Дания)

ZEM (Electrolux)

Verdichter (Electrolux)

Unite Germetique

Danfoss

Дания, страны Юго-Восточной Азии

Bosch, Siemens (Германия), Vestfrost (Дания), Ariston, Indesit (Италия, Россия), Snaige (Литва), Pozis (Россия)

LG

Корея

LG, Samsung, Electrolux («линейные» компрессоры)

btest.ru

Винтовой холодильный компрессор. Принцип работы и устройство —

Использование в холодильной технике винтовых компрессоров обусловлено необходимостью в больших значениях требуемой холодопроизводительности. Винтовые холодильные компрессоры успешно применяются в составе средне-, высоко- и низко-температурных холодильных установок. Они пользуются популярностью у производителей оборудования, благодаря своей надежности и высокой эффективности. Принцип работы винтового холодильного компрессора основан на непрерывном перемещении и сжатии паров хладагента, благодаря работе винтовой пары.



Принцип работы винтового холодильного компрессора.

Рабочими органами винтового холодильного компрессора являются винты, так называемые роторы. В основном распространены компрессоры с двумя роторами в конструкции. Один из них является ведущим, второй – ведомым. Они вращаются относительно друг друга в закрытом корпусе и «зацепляются» между собой зубьями, выполненными в форме спиралей. Крутящий момент ведущему ротору передает электродвигатель, который может располагаться в одном корпусе компрессора, либо соединён с ним через муфту или другую передачу.

clip_image001.jpg" o:title="винт (2)"/> Принцип работы винтового холодильного компрессора

Процесс сжатия происходит в пространстве между зубьями винтов. При взаимном вращении в разные стороны, зуб одного ротора входит во впадину другого, соответственно уменьшая объем рабочей зоны. По мере движения газа от полости всасывания к нагнетанию объем уменьшается и давление растёт. В конечной точке объем рабочей зоны сводится к нулю, это говорит о минимальном мертвом (вредном) пространстве и эффективности работы компрессора. В винтовых компрессорах процесс всасывания, сжатия и нагнетания проходит непрерывно.



Устройство винтового холодильного компрессора.

Рассмотрим устройство винтового холодильного компрессора на примере полугерметичного компрессора фирмы Bitzer. Основные элементы винтового компрессора указаны на рисунке.

Формы профилей зубьев роторов подогнаны так, что в процессе сжатия между винтами сохранялся постоянный контакт, для предотвращения перетечек газа из области высокого давления в область низкого давления.

clip_image003.jpg" o:title="винтн"/> устройство винтового холодильного компрессора

Винтовые холодильные компрессоры работают с большим количеством масла. Его использование необходимо для смазывания винтовой пары, уменьшения износа рабочих элементов, уплотнения зазоров между винтами, а также для отвода тепла, получаемого при сжатии хладагента. Это условие требует установки в составе холодильной машины на базе винтовых компрессоров маслоотделителей и маслоохладителей. В результате впрыска масла в зону сжатия газа, трения в винтовом компрессоре сведены к минимуму, механический контакт между роторами отсутствует.



Для увеличения холодопроизводительности винтовых компрессоров, особенно при использовании в низкотемпературных целях, производители сделали возможным использование переохладителя (экономайзера). Использование экономайзера (переохладителя хладагента) позволяет на одном и том же компрессоре получать значительно большие характеристики производительности.



Винтовые холодильные компрессоры повсеместно используются и возможностью регулирования производительности без использования частотных инверторов. Многоступенчатое регулирование холодопроизводительности обеспечивается за счет изменения объема всасываемого газа.



На сегодняшний день на российском рынке, в том числе и в Челябинске представлены такие производители винтовых компрессоров, как Bitzer, Refcomp, Frascold.

rimholod.ru

Ротационные компрессоры | Холодильные установки

В холодильной технике применяют компрессоры с катящимся ротором-поршнем и вращающимся ротором.

компрессор с катящимся ротором Рис. 26. Компрессор с катящимся ротором:

1 — ось цилиндра,2 — ось ротора,3 — лопасть,4 — всасывающий патрубок,5 — нагнетательный патрубок,6 — нагнетательный клапан,7 — цилиндр,8 — ротор,9 — вал

Компрессор с катящимся ротором (рис. 26) приводится в движение эксцентриком центрального вала. Диаметр поршня меньше диаметра цилиндра. При вращении эксцентрика ротор 8 как бы катится по внутренней боковой поверхности цилиндра 7, создавая серповидную полость, положение которой зависит от угла поворота ротора.

При помощи разделяющей лопасти 3, постоянно прижимающейся к ротору, серповидная полость разделяется на две изолированные части. Одна из них сообщается со всасывающим патрубком 4, другая — с нагнетательным 5. По мере приближения ротора к верхнему положению всасывающая полость увеличивается и заполняется хладагентом, в то же время из нагнетательной полости пары вытесняются. За один оборот ротора эксцентрикового вала совершается полный цикл работы компрессора.

компрессор с вращающимся роторомРис. 27 Компрессор с вращающимся ротором:

1 — ротор,2 — пластины,3 — водяная рубашка,4 — кожух

Компрессор с вращающимся ротором (рис. 27) имеет эксцентрично расположенный в цилиндре ротор-поршень 1, который вращается вокруг своей оси. В роторе сделаны радиальные прорези, в которых размещены скользящие пластины 2, плотно прижимаемые при вращении к поверхности цилиндра действием центробежных сил. Работа этих пластин обеспечивает всасывание и сжатие пара. Ротационные компрессоры такого типа называют еще пластинчатыми.

Во избежание большого износа пластин и чрезмерного шума их окружная скорость не должна превышать 12 м/с.

Статор выполняют двух типов: в одном пластины скользят непосредственно по его корпусу, в другом — по свободно вращающимся кольцам.

Сжатие пара, отсеченного двумя пластинами, происходит непрерывно по мере прохождения его по окружности цилиндра.

Пластинчатые компрессоры отличаются легкостью запуска. Их объемная производительность в два раз выше объемной производительности компрессоров с катящимся ротором. Они надежны в эксплуатации, спокойнее переносят режим влажного хода.

Ротационные компрессоры пластинчатого типа очень удобны для перемещения больших объемов пара при малой степени сжатия (допустимая степень сжатия не более 6). Поэтому их используют чаще всего в качестве первой ступени низкотемпературных холодильных установок.

ротационный аммиачный бустер-компрессорРис. 28. Ротационный аммиачный бустер-компрессор РАБ-100: 1 — цилиндр, 2 — вал, 3 — барабан, 4 — крышка цилиндра, 5 — масляный бачок сальника, 6 — сальник, 7 — кольцо торцового уплотнения, 8 — роликоподшипник, 9 — газовый фильтр, 10 — пластина

Ротационный аммиачный бустер-компрессор РАБ-100 (рис. 28) используют в качестве ступени низкого давления в двух- и трехступенчатых холодильных установках в диапазоне температур кипения от —65 до —25° С .

В цилиндре 1 компрессора эксцентрично расположен вращающийся многопластинчатый стальной ротор. Цилиндр 1 и торцовые крышки 4 компрессора — литые чугунные с охлаждающими водяными рубашками. Пластины 10 выполнены из асботекстолита и расположены радиально. Вал 2 опирается на однорядные радиальные роликоподшипники 8, расположенные в расточках торцевых крышек.

Рабочая полость компрессора отделена от подшипниковых камер асботекстолитовыми кольцами. Выходной конец вала уплотнен сталеграфитовым двусторонним сальником 6. Корпус сальника снабжен водяной рубашкой и указателем уровня масла.

Смазка подшипников, пластин и цилиндра производится плунжерным насосом-лубрикатором, приводимым в действие от электродвигателя через клиноременную передачу. На лубрикаторе установлен масляный бачок (смазочное масло ХА-30). На всасывающей линии установлен газовый сетчатый фильтр 9, на нагнетательной— обратный клапан. Для защиты компрессора от чрезмерного повышения давления и температуры нагнетания предусмотрено реле.

Соединение с электродвигателем — через муфту.    Компрессоры   типа РАБ   устанавливаются вместе с электродвигателями на специальных фундаментах.

Самый крупный из выпускаемых отечественной холодильной промышленностью ротационный компрессор РАБ-300А, имеющий четыре вида исполнения, дает при температуре испарения —30° С 460000 ккал/ч холода.

www.stroitelstvo-new.ru

Компрессоры холодильные

Тип компрессора по конструктивному исполнению:

  1. Спиральный – герметичный необслуживаемый компрессор. Обладает высокой надёжностью, стойкостью к попаданию жидкого хладагента и твёрдых частиц, относительно низкой ценой. Например Copeland ZB38KCE-TFD-551.
  2. Герметичный поршневой – необслуживаемый компрессор, как правило малой или средней мощности. Например MTZ 80HP4BVE.
  3. Полугерметичный поршневой – ремонтопригодный компрессор средней или высокой мощности. Например Frascold Z 30 - 126Y.
  4. Полугерметичный винтовой – роторный компрессор высокой или очень высокой мощности. Обладает высоким коэффициентом полезного действия, стабильностью работы и широкими возможностями по регулированию производительности. Например Bitzer HSK 6461-60-40P.

Компрессоры также можно разделить по назначению – диапазону требуемой температуры в охлаждаемом объёме:

  1. Низкотемпературный компрессор – применяется в холодильных установках для заморозки или хранения замороженных продуктов при температуре ниже нуля. Например спиральный компрессор Copeland ZF25K5E-TFD-567.
  2. Среднетемпературный компрессор – применяется для поддержания температуры в пределах -4…+15 градусов. Например Copeland ZB76KCE-TFD-551.
  3. Высокотемпературный компрессор – используется в системах кондиционирования воздуха. Например Copeland ZR72KCE-TFD-522.
  4. Холодильные компрессоры с широким рабочим диапазоном могут работать по различному назначению при разнообразных требуемых температурах. Например Copeland 4MU-25X STREAM.
  5. Компрессоры для тепловых насосов – по сути являются высокотемпературными компрессорами, однако могут иметь конструктивные особенности для работы в тепловых насосах.

Следует отметить, что назначение компрессора зависит от его рабочего диапазона (пределов), который можно представить в виде графика, на котором по горизонтальной шкале расположена температура кипения, а по вертикальной температура конденсации. Рабочий диапазон зависит от конструктивных особенностей компрессора и применяемого хладагента. Ниже представлен пример графика пределов широкодиапазонного компрессора Copeland Stream 4MA-22X для хладагента R404A.

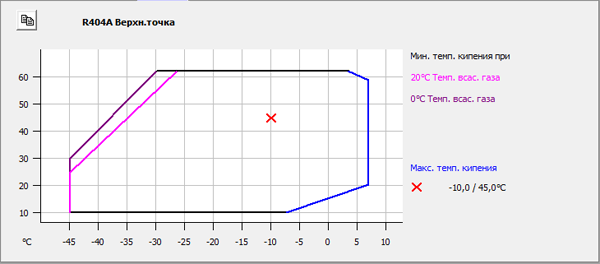

График пределов широкодиапазонного компрессора Copeland Stream 4MA-22X для хладагента R404AГрафик пределов широкодиапазонного компрессора Copeland Stream 4MA-22X для хладагента R404A
