Как сделать вакуумный насос для автомобиля своими руками? Компрессор вакуумный


Вакуумный насос своими руками из компрессора

До недавнего времени вообще мало кто задумывался что такое вакуумный насос и для чего он нужен. А ведь это незаменимая штука как в быту, так и при промышленном производстве, мелкосерийном изготовлении разных изделий, для упаковки и для решения многих технологических задач. Как правило, эти приборы изготавливаются только в условиях производства, но при наличии определенных навыков и комплектующих, его можно сделать своими руками.

Содержание:

  1. Что такое вакуумный насос
  2. Для чего применяют вакуумные насосы
  3. Принцип работы и простейший вакуумный насос
  4. Используем мембранный компрессор от аквариума
  5. Масляные и безмасляные компрессоры высокой производительности

Что такое вакуумный насос

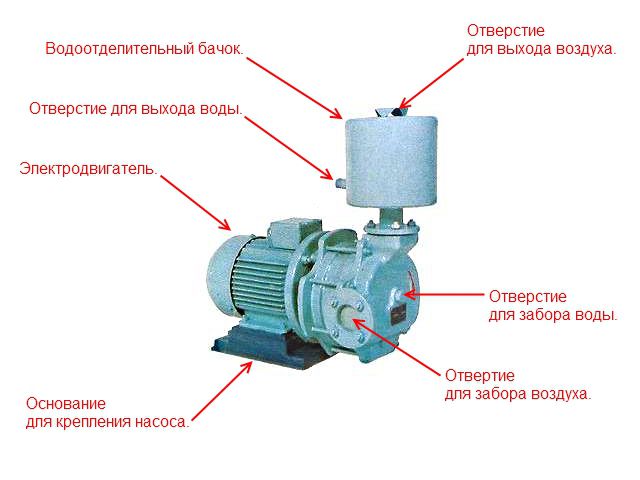

Конструкция вакуумного насоса Конструкция вакуумного насоса

Вакуумный насос, в принципе, довольно простая конструкция. Принцип его действия — откачка воздуха из заданного объема. Для откачки, естественно, потребуется приспособление, которое может быть аналогом насоса или же сам обычный насос. Но для начала стоит рассмотреть сферы применения устройства в быту.

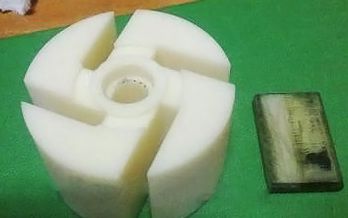

Устройство Устройство

Мощные модели промышленных вакуумных насосов применяются в технологических процессах химической промышленности, для откачки больших объемов неагрессивных газов и жидкостей. Также без вакуумного насоса не обойтись при формовке пластиковых и полиуретановых изделий. Для этого применяют вакуумные контейнеры с насосом разных размеров и разных мощностей.

Вакуумные контейнеры с насосом Вакуумные контейнеры с насосом

Для чего применяют вакуумные насосы



Чтобы понимать, для чего нужен вакуумный насос в быту, а не строить исключительно гипотетически полезное устройство, посмотрим на несколько примеров: Вакуумная упаковка Вакуумная упаковка

  1. Вакуумная упаковка. Самый надежный и простой вариант для длительного хранения продуктов питания. Благодаря тому, что кислород не контактирует с поверхностью продукта, пища не пересыхает и надежно защищена от бактерий. Собственно, это и нужно для длительного хранения. Вакуумный насос откачивает воздух из заданного объема, в нашем случае — полиэтиленового пакета, полностью обволакивая продукт. Упаковка объемных мягких предметов Упаковка объемных мягких предметов
  2.  Упаковка объемных мягких предметов. Вакуумный насос может пригодиться при упаковке одеял, пуховиков, мягких игрушек. Для чего? Очень просто. При транспортировке такие изделия занимают довольно много места. Если использовать вакуумную упаковку, объем, занимаемый предметом, уменьшится в несколько раз.
  3. Ламинирование древесины, фанеры. Вакуумный насос своими руками из компрессора, конечно, не позволит выполнить ламинирование крупных изделий, но небольшие детали, для моделизма, к примеру, отлично ламинируются с помощью такого устройства.
  4.  Изготовление прессованных пластиковых формовых изделий — упаковок, коробок, контейнеров.
  5.  Для откачки воздуха, жидкостей и газов не насосом непосредственно, а с применением ресивера. С применением ресивера С применением ресивера

Принцип работы и простейший вакуумный насос

Простейший вакуумный насос — это медицинский шприц и обратный клапан от компрессора для аквариума. Не нужно объяснять принцип работы устройства — за несколько циклов высасывания шприцем можно откачать воздух из небольшого объема, не более небольшого пакета размером со спичечный коробок. Простейший вакуумный насос Простейший вакуумный насос

Для работы с более серьезными объемами необходимо пользоваться либо более производительными насосами с некоторыми переделками, либо компрессором. Мощность компрессора зависит от потребностей в применении вакууматора, а компрессор может быть как миниатюрный, от аквариума, так и более мощный — для накачки автомобильных шин, покрасочных работ. Но суть переделок от этого не меняется.

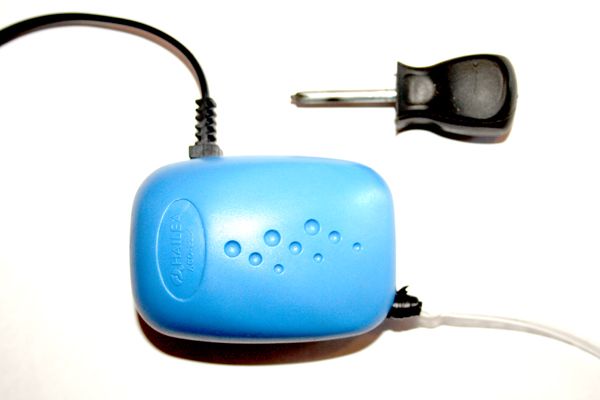

Используем мембранный компрессор от аквариума

Используем мембранный компрессор от аквариума Используем мембранный компрессор от аквариума

К примеру, для использования в качестве вакуумного насоса компрессора от аквариума с минимальной производительностью, достаточно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влаги.

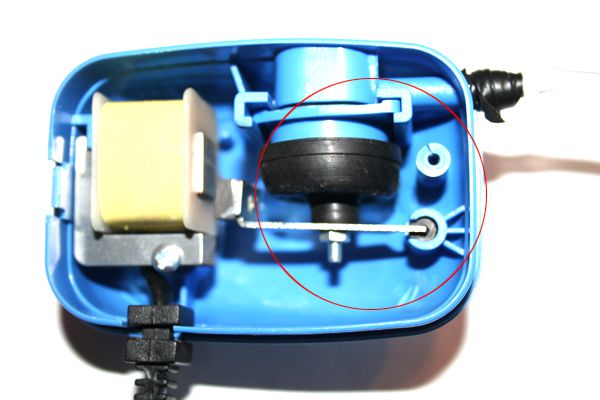

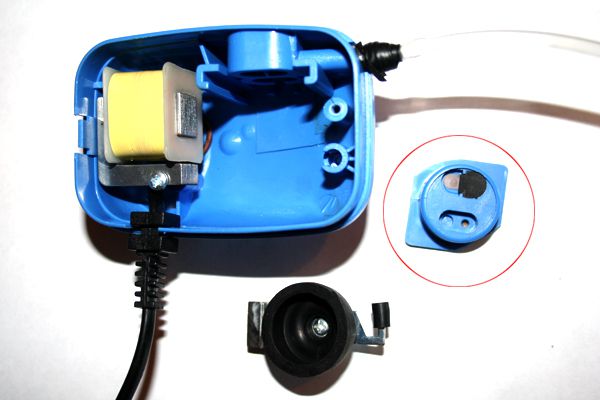

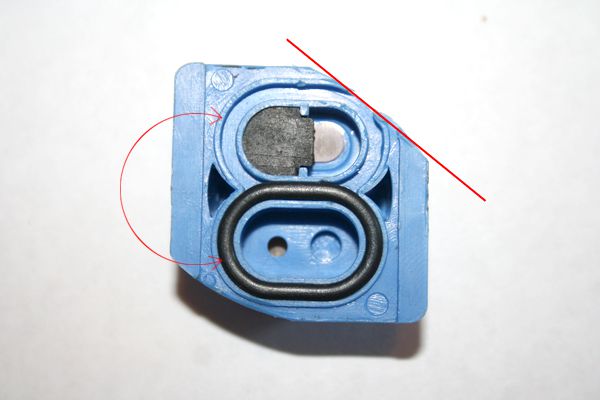

Поменять местами клапана Поменять местами клапана

Для этого необходимо поменять местами клапана, тогда мембранный насос будет не нагнетать воздух, а откачивать его из определенного объема. Конструкции мембранных насосов разные, но принцип модернизации один. Пример переделки небольшого аквариумного насоса в вакуумный показан на фото.

Пример переделки небольшого аквариумного насоса в вакуумный Пример переделки небольшого аквариумного насоса в вакуумный

Для более серьезных задач нужно использовать компрессор мощнее. К примеру, можно использовать прибор от старого холодильника. Как правило, при помощи такого компрессора масляного типа, можно добиться давления около 5 атм, что вполне достаточно для бытовых нужд. Схема сборки устройства достаточно проста.

Масляные и безмасляные компрессоры высокой производительности

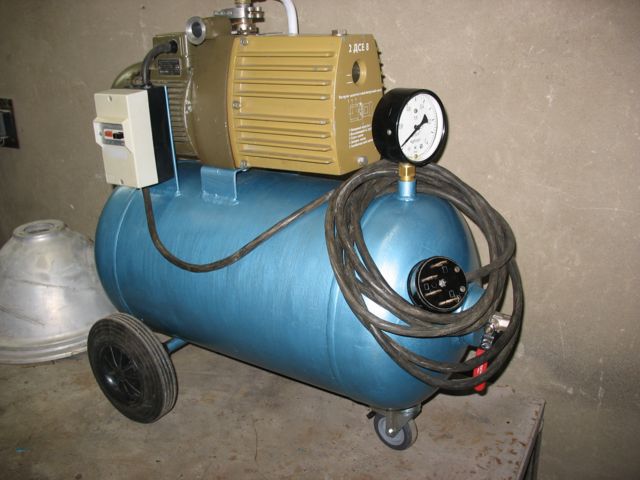

Масляный компрессор Масляный компрессор

Масляный компрессор подсоединяется к ресиверу, в качестве которого можно использовать любой небольшой газовый баллон или подобный сосуд. Насос имеет три вывода:

  • для залива масла;
  • для забора воздуха;
  • для подачи воздуха. К трубке подачи воздуха подсоединяется ресивер К трубке подачи воздуха подсоединяется ресивер

Дальше все просто — в компрессор заливается обычное моторное масло через соответствующую трубку, к трубке для забора воздуха подключается пылеулавливающий фильтр, а к трубке подачи воздуха подсоединяется ресивер через разветвитель. Теперь устройство можно использовать и как компрессор с ресивером, и как вакуумный насос с довольно высокой производительностью. Для использования в качестве компрессора, достаточно подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство необходимо в качестве вакуумного насоса, тогда шланг подключается к патрубку забора воздуха.

Манометр Манометр

Это далеко не все способы и варианты переделки компрессоров в вакуумные насосы. В случае с безмасляным компрессором, нет необходимости устанавливать маслоотделитель, но фильтр на патрубке подачи воздуха должен быть установлен в обязательном порядке. Экспериментируйте, и для решения любых задач можно собрать вакуумный насос из подручных средств.

nashprorab.com

Вакуумные компрессорные системы. Вакуумные компрессоры

Купить вакуумные компрессорные системы. Изготовление, сборка, тестирование и испытание вакуумных компрессорных системпроизводится на заводах в Швейцарии, Германии, Франции, Турции, США, Японии и Кореи

Вакуумные компрессоры широко используются во всех основных отраслях промышленности таких, как электростанции, металлургия, химия и нефтехимия, нефтеперерабатывающие заводы и т.д.

Модульные системы могут быть спроектированы как для вакуумного перекачивания, так и для процесса сжатия или для этих обоих процессов в одно и то же время в соответствии с особыми требованиями по подготовке и транспортировке высоко токсичных, взрывоопасных и коррозионных газов для таких применений, как утилизация факельного газа, регенерация хлорида и винилхлоридного мономера. Имеется одноступенчатое и двухступенчатое исполнение; они могут быть из чугуна, нержавеющей стали, углеродистой стали, чугуна с шаровидным графитом, нержавеющей стали 316, дуплексной нержавеющей стали и Хастеллоя или титана в зависимости от выбора конструкционного материала.

Характеристики и преимущества

  • Вакуумные компрессоры обеспечивают безопасную, чистую и непрерывную эксплуатации во влажных средах.
  • Требуется минимальный уход – оборудование известно чрезвычайно малым техобслуживанием.
  • Гарантия долгосрочной надежной эксплуатации и качества водокольцевых вакуумных насосов благодаря меньшему количеству габаритных деталей.
  • Сокращение затрат на электроэнергию и эксплуатационных затрат водокольцевых вакуумных насосов, перекачивающих большие объемы при меньшем количестве энергии/ электроэнергии.
  • Установки специально произведены на заказ для соответствия индивидуальным требованиям заказчика.
  • Может быть предоставлен теплообменник, и рабочая жидкость будет циркулировать в замкнутом контуре. Дизель, диоктилфталат и другие жидкости могут быть использованы в качестве рабочей среды в дополнение к воде.
  • Оснащение газожидкостным сепаратором. После охлаждения через теплообменник жидкость вернется на сторону всаса вакуумного насоса, а сепарированный газ будет отведен в определенное место, что является идеальным для высокотоксичных и взрывоопасных газов.
  • Средства управления уровнем жидкости:
    1. Ручные: Рабочую жидкость можно удалить вместе с отводимым газом, хотя количество будет относительно маленьким. И уровень жидкости можно поддерживать вручную, с помощью регулирующего клапана и добавления большего количества жидкости.
    2. Электрические: Электромагнитный клапан должен быть установлен на газожидкостный сепаратор для открывания и закрывания регулирующего клапана до тех пор, пока уровень жидкости не будет в установленных пределах. Сигнал работы клапана может быть подключен к системе управления.
    3. Механические: механический регулятор уровня может быть установлен на газожидкостный сепаратор для регулирования уровня жидкости.

Вакуумный компрессор, серия 1

Технические характеристики

Тип Скорость насоса Макс. давление нагнетания Диапазон рабочего давления Производительность при 0.1МПа изб. Мощность двигателя Диам. входного отверстия Диам. выходного отверстия Примечания (об/мин) (МПа изб.) (МПа изб.) (м³/мин.) (кВт) (мм) (мм)
1 980 0.12 0.012-0.12 11 37 125 125
2 980 0.12 0.012-0.12 16 55 125 125
3 740 0.14 0.012-0.14 22 75 150 150
4 740 0.14 0.012-0.14 30 90 150 150
5 660 0.12 0.05-0.12 65 185 200 200 С приводом от двигателя через клиновый ремень или редуктор
6 530 0.12 0.05-0.12 85 250 250 250 С приводом от двигателя (6 кВ) через клиновый ремень или редуктор
7 420 0.12 0.05-0.12 110 315 300 300 С приводом от двигателя (6 кВ) через клиновый ремень или редуктор
8 372 0.12 0.05-0.12 160 450 350 350 С приводом от двигателя (6 кВ) через клиновый ремень или редуктор

Применение

В процессе сжатия газ подвергается изотермическому сжатию при помощи вакуумного компрессора (поскольку температура подаваемой воды находится в рамках 15 °С - 25°С, температура газа поднимается до диапазона 5°C – 10 °C), таким образом, данный компрессор подходит для подачи воспламеняющегося и взрывоопасного газа для химической промышленности, нефтехимии, полиэтилена, оксидов, диоксида серы.

Вакуумный компрессор, серия 2

Технические характеристики

Тип Произво-дительность Рабочее давление Макс. давление нагнетания Мощность двигателя Скорость вращения Диаметр м³/ч МПа изб. МПа изб. Квт об/мин. мм
1 1.5 0.15-0.3 0.3 11 2930 65
2 3 0.15-0.3 0.3 22 2940 65
3 6 0.15-0.3 0.3 37 2970 65
4 9 0.15-0.3 0.3 55 1480 125
5 12 0.15-0.3 0.3 75 1480 125
6 15 0.15-0.3 0.3 90 1480 125
7 20 0.15-0.3 0.3 132 980 200
8 25 0.15-0.3 0.3 160 980 200
9 30 0.15-0.3 0.3 185 980 200
10 1.5 0.3-0.6 0.6 18.5 2940 65
11 3 0.3-0.6 0.6 37 2940 65
12 6 0.3-0.6 0.6 75 2970 65
13 9 0.3-0.6 0.6 90 1450 125
14 12 0.3-0.6 0.6 132 1450 125
15 15 0.3-0.6 0.6 160 1450 125
16 20 0.3-0.6 0.6 220 980 200
17 25 0.6-0.6 0.6 280 980 200
18 30 0.3-0.6 0.6 315 980 200

Примечания:

  1. Мощность двигателя в соответствии с нижеуказанным стандартом:
    • давление нагнетания– 0,25 МПа изб.
    • давление нагнетания– 0,8 МПа изб.
  2. Макс. давление серии – до 0,8 МПа изб.
  3. Различные требования давления нагнетания соответствуют различной мощности двигателя.

Вакуумный компрессор, серия 3

Технические характеристики и применение

Благодаря тому, что газ сжимается при постоянной температуре во время работы, компрессор с купоросом плотностью 93-98% в качестве рабочей среды широко используется для производства жидкого Cl2.

Оценочное давление газа этого компрессора может составить от 1,2 МПа до 1,4 МПа, и сейчас именно водокольцевой компрессор для Cl2 имеет самое высокое в мире давление на выходе (давление на выходе однородного продукта составляет только 0,2-0,3 МПа), в результате чего можно добиться техник сжижения Cl2 при нормальной температуре. Предлагаемая серия – одноступенчатые или двухступенчатые компрессоры.

Данные спецификации

Тип Производи­тельность Макс. давление нагнетания Скорость вращения Диаметр всаса Диаметр выходного отверстия Подаваемая жидкость м³/мин МПа об/мин мм мм л/мин
1 1.5   2940 65 65 100-120
2 3   2950 65 65 120-150
3 6   2960 65 80 150-180
4 9 0.3-1.0 1480 125 125 180-200
5 12 1480 125 125 200-220
6 15   1480 125 125 220-250
7 20   980 150 150 300-320
8 30   980 200 200 450-500
9 6   980 80 80 100-120
10 8 0.2-0.3 980 125 125 125-150
11 12 980 125 125 150-180
12 20   980 150 150 180-200

Примечание:

«Скорость перекачивания» в таблице указывает скорость поступающего газа, когда на входе нормальное давление, а давление на выходе – самое высокое давление и допуск составляет 10%.

Диапазон подачи

В соответствии с требованием пользователя электрическая система управления, газожидкостный сепаратор, теплообменник, конденсатор, клапаны, манометр и фитинги трубопроводов и т.д. является комплектной системой, установленной на общей плите основания.

Диапазон эксплуатационных характеристик

Предельное давление на всасе: 33 гПа, 160 гПаМакс. давление нагнетания: 0,15 МПаПроизводительность: 2,8 ~ 353 м3/мин.Мощность двигателя: 11 ~ 560 кВт

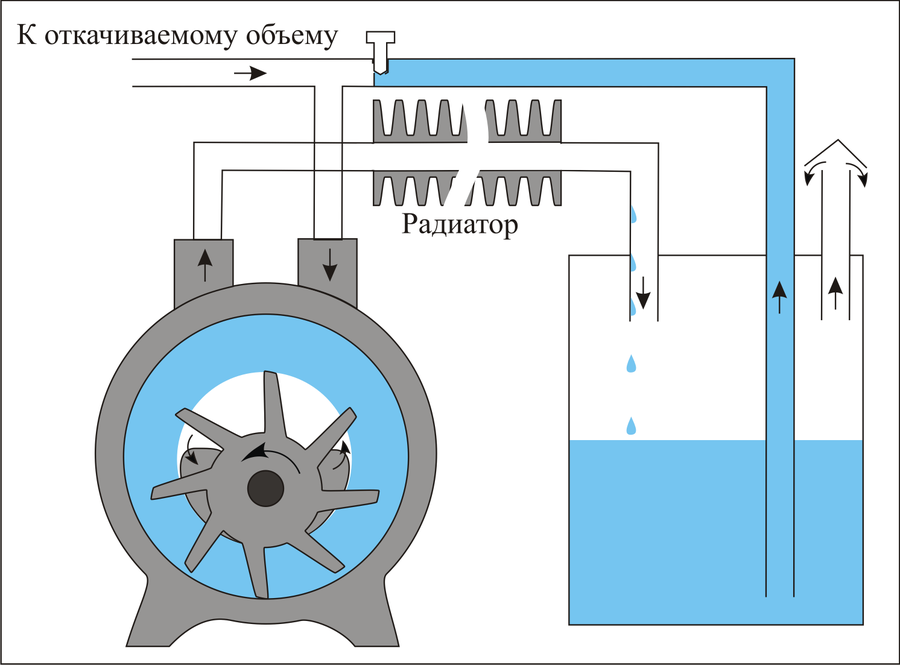

Принцип работы вакуумных компрессоров

Принцип работы вакуумного компрессора

Характеристики и применение вакуумных компрессоров

Водокольцевые вакуумные насосы спроектированы для перекачивания воздуха и нерастворимых, не вызывающих коррозии, газов. Они идеальны для применения в нефтехимии, фармацевтике, пищевой промышленности, окрашивании и печатании, металлургии и в других тяжелых условиях.

  • Одноступенчатая конструкция однократного действия способствует надежной и сберегающей энергию эксплуатации с простым и удобным техническим обслуживанием, является идеальной для рабочих условий с нагнетанием большого объема воды и воздействиями переменных нагрузок.
  • Оптимизированное рабочее колесо, сконструированное с приварными напорными лопастями усовершенствованной формы для достижения динамической балансировки.
  • Оснащен газожидкостным сепаратором.

Эксплуатационные данные вакуумных компрессоров

Тип Предельное давление на всасе Скорость Производи­тельность Мощность двигателя Передача Напряжение двигателя Диаметр входного отверстия Диаметр выходного отверстия гПа об/мин (м³/мин) (кВт) В мм мм
1 33 790 9.5 18.5 Ремень 380 125 125
880 11 18.5 Ремень
980 12 22 Муфта
1100 14 30 Ремень
1170 15 30 Ремень
2 33 790 14 30 Ремень 125 125
880 16 30 Ремень
980 18 37 Муфта
1100 20 45 Ремень
1170 21 45 Ремень
3 33 558 20 30 Ремень 150 150
660 25 37 Ремень
740 28 45 Муфта
820 30 55 Ремень
880 33 75 Ремень
4 33 560 28 45 Ремень 1850 150
590 30 55 Ремень
660 35 55 Ремень
740 39 75 Муфта
820 43 90 Ремень
5 33 466 43 55 Ремень 200 200
520 45 75 Ремень
590 52 75 Муфта
660 58 90 Ремень
740 62 110 Муфта
6 33 390 55 75 Ремень 250 250
415 58 90 Ремень
464 65 110 Ремень
520 72 132 Ремень
590 81 160 Муфта
7 160 300 68 75 Ремень 300 300
323 80 90 Редуктор или ремень
367 85 110
393 92 110
449 110 132
8 160 300 90 110 Редуктор или ремень 300 300
330 110 132
360 120 132
390 126 160
420 134 185
9 160 242 125 160 Редуктор 380 350 350
266 145 185 380
294 165 200 6000
336 190 250 6000
372 210 280 380
10 160 236 150 185 Редуктор 6000 350 350
266 165 220 380
294 205 250 380
336 235 280 380
336 250 315 380
11 160 200 180 185 Редуктор 6000 400 400
236 210 250 6000
266 240 280 6000
294 260 315 6000
336 285 350 6000
12 160 200 220 220 Редуктор 6000 400 400
236 255 280 6000
266 290 350 6000
294 320 400 6000
336 360 450 6000
13 160 170 305 315 Редуктор 6000 500 500
200 370 450 6000
236 440 560 6000
266 500 630 6000
294 560 800 6000

Примеры наших проектов на вакуумные компрессоры

Водокольцевой компрессор с вакуумной системой, вариант 1

Водокольцевой компрессор с вакуумной системой

Технические характеристики:

Данные процесса
Всасываемый газ CO2 (*1)
Температура газа 25°C
Рабочая жидкость Вода
Расход 60-110 л/мин
Температура воды 20°C
Эксплуатационные данные
Производительность 1100 м³/ч
Давления на всасе 1013 мБар
Давление на нагнетании 3013 мБар
Потребляемая мощность 72 кВт
Число оборотов 985 об/мин
ФланцыВсасНагнетание  DN 125 PN 10DN 100 PN 10
Система уплотнения С – Простое двухстороннее механическое уплотнение
Двигатель
Мощность двигателя 90 кВт
Электропитание 400/690 В
Частота 50 Гц
Число полюсов 6
Класс защиты IP 55
Класс энергоэффективности IE3
Монтажное исполнение B3
Материальное исполнение
Всас./Нагн. корпус Нержавеющая сталь AISI 316
Вал Дуплексная нержавеющая сталь SAF 2205
Импеллер Нержавеющая сталь AISI 316
Гидравлические отверстия пластины Нержавеющая сталь AISI 316

График рабочих характеристик

Водокольцевой компрессор с вакуумной системой

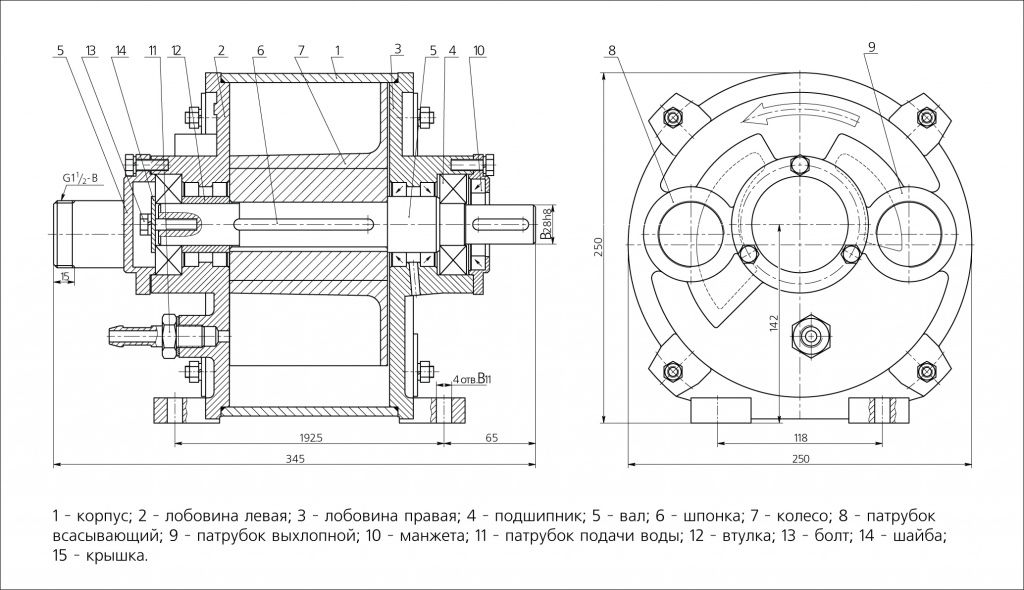

Типовой чертеж компрессора с двигателем (Чертеж носит ознакомительный характер)

Водокольцевой компрессор с вакуумной системой

Ознакомительный чертеж вакуумной системы

Водокольцевой компрессор с вакуумной системой

Объем поставки (2 комплекта):

  • Водокольцевой компрессор
  • Муфта
  • Защита муфты
  • Электродвигатель
  • Клапаны, трубопровод и приборы в соответствие со схемой P&I

Примечания:

*1) Газ СО2 будет сжиматься при контакте с жидкостным кольцом, при этом он может частично конденсироваться. Это означает, что часть газа CO2, которую мы не сможем количественно определить, будет потеряна вследствие конденсации в жидкостном кольце.*2) Клапаны, трубопровод, сепараторный бак изготовлены из нержавеющей стали AISI 316L3) Водокольцевой компрессор и система рециркуляции подходит для диапазона температур окружающей среды от -8 до +40 °C

Водокольцевой компрессор с вакуумной системой, вариант 2

Водокольцевой компрессор с вакуумной системой

Водокольцевые компрессоры – это одноступенчатые насосы вытеснения несложной и надежной конструкции со следующими характеристиками: экологически безвредны (изометрическое герметизация), свободны от масла (рабочая зона без смазки), откачивают практически все виды газов и паров, отводят одновременно жидкости, удобны в обслуживании и безопасны в эксплуатации, бесшумны, виброустойчивы, с серийной защитой от кавитации, со встроенным гряз отделителем, со встроенным центральным опорожнением, без металлического соприкосновения вращающихся деталей.

Применение:Перекачивают и сжимают все сухие и влажные газы с попутной подачей жидкостей. Данные компрессоры применяются там, где требуется нагнетание давления до 1,5 бар и допускается минимальное повышение температуры. Сферами применения являются такие отрасли как, например: производство пластмасс (регенерация технологических газов, как например винилхлорид), нефтехимической промышленности (уплотнение горючих газов таких как, например пары бензина или водорода), общий газовый перенос и многое другое.

Водокольцевой компрессорный агрегат состоит из:

Водокольцевой компрессор

Температура на всасе 25°C
Рабочая жидкость Вода
Температура раб. жидкости 25°C
Производительность 1020 м³/ч
Давления на всасе 1013 мБар
Давление на нагнетании 2500 мБар
Число оборотов 735 об/мин
Потребляемая мощность 91,6 кВт

Двигатель

Монтажное исполнение IMB3
Размер двигателя 315L
Мощность двигателя 110 кВт
Число оборотов 750 об/мин
Электропитание 400/690 В
Частота 50 Гц
Класс защиты IP 55
Изоляция F
Кол-во терморезисторов с положительным ТКС 3
Положение клеммной коробки сверху

Материальное исполнение

Части контактирующие со средой Нержавеющая сталь DIN 1.4409/1.4404
Корпус Чугун
Контактная защита Конструкционная сталь DIN 1.0330

Купить вакуумные компрессорные системы или вакуумные компрессоры и получить дополнительную техническую информацию, Вы можете обратившись к персоналу нашей компании.

Расчет и подбор трубопроводов. Оптимальный диаметр трубопроводаВакуумные насосы. Водокольцевые вакуумные насосы

Классификация компрессоровЛопастные компрессорыОбъемные компрессорыПрименение винтовых компрессоровПрименение поршневых компрессоровПрименение центробежных компрессоровРоторные компрессорыСмазка цилиндров поршневых компрессоровВинтовые компрессорные установкиМембранные компрессорыОсновные характеристики компрессора. Производительность компрессора. Мощность компрессораПередвижные дизельные (винтовые) компрессорыПоршневые компрессорыРасчет компрессоров. Подбор компрессорного оборудованияСравнительный анализ компрессоровЦентробежные компрессоры. Азотные компрессоры

www.intech-gmbh.ru

Вакуумный насос для откачки воздуха в домашних условиях

Вакуум давно перестал быть экзотикой, применяющейся лишь в исследовательских лабораториях и промышленности. Откачивать воздух можно для просушки, упаковки, а также решения многих производственных задач, в том числе и в быту.

Например, для ремонта автомобиля или проверки герметичности механизмов. Подобное оборудование имеется в свободной продаже, в разных ценовых категориях и для различных задач.вакуумный насос заводского изготовления

Для регулярного использования, можно потратить определенную сумму, и наслаждаться современным прибором. Однако самодельный вакуумный насос работает не хуже, а экономия получится существенная.

Сразу оговоримся: сделать вакуумный насос своими руками просто с нуля не получится. Электромотор, поршневая группа, клапана придется где-то искать. В любом случае, стоимость изделия будет на порядок ниже, чем у покупного аналога.

Принцип работы вакуумного насоса

По большому счету, технология не отличается от насоса нагнетательного. Если рассуждать примитивно – достаточно развернуть клапана в обратную сторону, и вместо давления получим вакуум.

Однако есть особенности. Вакуумный насос для откачки воздуха требует более тщательной герметизации, иначе производительность резко упадет. К тому же, если вы используете агрегат для откачки жидкостей, или в воздухе много мусора, необходимо позаботиться о чистоте впускного тракта.

Общие правила работы механизма:

  • поршень (ротор, мембрана) в режиме всасывания создает в камере разрежение. В этот момент впускной клапан открыт, выпускной – герметичен. Объем камеры в этот момент доходит до максимального;
  • при совершении обратного хода, впускной клапан закрывается (сохраняя низкое давление во впускном тракте), а через выпускной клапан вытесняется воздух. Объем камеры достигает минимального значения.

Подобный цикл характерен для поршневых или мембранных систем. Роторные насосы как бы перемещают лопатками камеру всасывания по кругу, попеременно соединяя объем со впускным или выпускным клапаном.схема работы вакуумного насоса

Разобравшись с принципом работы, становится понятно, как сделать вакуумный насос, имея готовые компоненты.

Изготовление вакуумника своими руками

Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.

Вакуумный насос из велосипедного насоса

Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.манжета поршня велосипедного насоса

После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.

Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.золотник от велосипедного насоса

Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.

Важно! Запорный клапан должен закрываться в направлении из насоса, а не наоборот.

Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.

Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).

Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.

Вакуумный насос из автомобильного компрессора

Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.

Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер Выпускной штуцер снабжается запорным клапаном на вход воздуха, а вместо впускного штатного клапана устанавливается новый штуцер.

На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.

Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.Вакуумный насос из компрессора

Для контроля за обратным давлением можно использовать вакуумный манометр.

Применение ресиверов

Разобравшись, как сделать вакуумный насос, рассмотрим практику его применения. Простая работа помпы эффективна лишь в движении механизма, это не всегда удобно. К тому же, давление разрежения непостоянно. Возникают постоянные скачки (в такт работы поршневой группы).

При выполнении точных работ это недопустимо. Если во время откачки, компрессор внезапно остановится, можно запороть заготовку, которая обрабатывается с помощью вакуума (например, формовка стеклопластика).

Требуется аккумулятор вакуума – так называемый ресивер. Это герметичная емкость, выполненная из прочных материалов, способная выдержать большое давление. Как правило, применяются ресиверы шарообразной или цилиндрической формы с торцами в виде полусферы.ресивер для вакуумного насоса

Подойдут газовые баллоны, либо старые вакуумники от автомобиля. Принцип работы такой же, как и у ресиверов давления. Необходимо поддерживать некое буферное состояние при изменении производительности насоса, и иметь запас вакуума при его резкой утечке (в технологических целях).

Ресивер подключается последовательно во впускную магистраль, и обязательно оснащается манометром. Для расчета параметров рабочего разрежения, применяются показатели разрешенного давления для выбранной емкости. Если перестараться с откачкой, баллон может схлопнуться вовнутрь.

Еще один случай применения ресивера (правда не совсем в привычном понимании) – откачка жидкостей. Для таких работ необходимо сделать своеобразный сепаратор, отделяющий жидкость от воздуха.схема использования насоса и промежуточного сепаратора из бутылки

Емкость может быть любой, подойдет даже бутылка. В пробку входят два штуцера:

  1. Один соединяется со всасывающей трубкой вакуумника. Он должен быть выше уровня воды в емкости, чтобы жидкость не попала в поршневую группу компрессора.
  2. Второй штуцер с помощью шланга соединяется с емкостью, в которой находится жидкость. При создании вакуума в бутылке, за счет разницы в давлении, жидкость перекачивается в сепаратор.

Итог:Если вы не знаете, куда применить вакуумный насос, изготавливать его «для экспериментов» нет смысла. Вы просто зря потратите средства. А при необходимости его использования – есть возможность сэкономить на покупке, сделав аппарат своими руками.

Видео пример изготовления самодельного вакуумного насоса из компрессора от холодильника

obinstrumente.ru

Про вакуумный компрессор

viatltdoctor2015 01-03-2016 17:31

Привет, други, подскажите пожалуйста кто какими компрессорами пользуется для стабилизации, буду стабилить буровидом орех и карелку и немного ильма, для себя любимого, может ссылкой кините, буду признателен. Темы смотрел ответа не нашел. За ранее спасибо.

Тохедо 01-03-2016 18:30

любой поршневой. у меня был из холодильника, сжег по глупости.

Кубик Гальвани 01-03-2016 18:37

на авито купил за 5

Чумарик 01-03-2016 18:54

От холодильника, бесплатный.

Алексей С 01-03-2016 18:55

У меня от холодильника, полностью устраивает. Немного облагородил, добавив заливную пробку для долива масла, со щупом уровня.

Shet 01-03-2016 19:25quote:Originally posted by Кубик Гальвани:на авито купил за 5Что за модель?Кубик Гальвани 01-03-2016 20:27quote:Что за модель?Becool 5cfmAlexDelf 01-03-2016 20:44

Вот таким.http://pro-kondicioner.ru/inst...bc-vp-114n.htmlНо лучше менее мощный. Этот слишком сильный. Поднял и опрокинул в камере пластиковый стаканчик с крошкой мамонта и эпоксидкой.Теперь на несколько секунд включаем.

viatltdoctor2015 01-03-2016 21:25

То есть по сути двухступенчатого до 50л/мин для наших целей должно хватит? :)

Кубик Гальвани 01-03-2016 21:25

А я стаканчик скотчем к стенке леплю, чтобы не упал

Кубик Гальвани 01-03-2016 21:28quote:То есть по сути двухступенчатого до 50л/мин для наших целей должно хватит? в принципе, мне и этого хватало)))

AlexDelf 01-03-2016 21:29

42 л в минуту хреначит так, что в стакане высотой 15 см и диаметром 7 см, наполненном буравидом, за 5 циклов включения насоса по 30 сек не открывая - остается 2 см буравида)))))))) Остальное все разливается по камере.Идеально конечно прозрачную крышку, но крышка из акрила 1 см толщиной при включении насоса выгибается на 0,4 см и начинает пропускать воздух. Сама камера на 10 л. Из стали 0,7 см. Нереально тяжелая.

Кубик Гальвани 01-03-2016 21:34

У меня вакуумметр показывает минус 1 кг/см2 при включенном насосе. Это нормально?

sturman 01-03-2016 21:53

Это нормально. Я пользую ножной насос, медицинский, здесь, на форуме продают. Качков 20 и в колбе почти -1 кг. Из физики: 1 кг/см2 - это атмосферное давление. Откачиваете воздух из емкости, как раз эту атмосферу, вот в ней и получается близко к -1 кг/см2. Больше еще никому не удалось откачать, потому, что там больше нету. :)

Кубик Гальвани 01-03-2016 21:58

кста, ёмкость юзаю красконагнетательную

tarabarka 01-03-2016 22:36quote:Originally posted by Кубик Гальвани:красконагнетательнуюа поподробнееAlexDelf 01-03-2016 22:38quote:Originally posted by Кубик Гальвани:кста, ёмкость юзаю красконагнетательнуюА что за бак на фото??Нашел. Денег он стоит...https://yandex.ru/search/?text...B0%D0%BA&redirc nt=1456861148.1Тохедо 01-03-2016 23:38quote:Originally posted by viatltdoctor2015:То есть по сути двухступенчатого до 50л/мин для наших целей должно хватит?предлахаю поговорить (с)

у вас барокамера сколько литров? чтоб уронить давление вам надо выкачать половину. теперь считаем - барокамера макисмум 10 литров. вам надо выкачать 5 литров. прикидываем что самодельный компрессор из авимодельного моторчика с производительсностью 10 л/мин вам вдруг вполне сойдет :)

а вообще, производительность это тот параметр на который меньше всего стоит обращать внимание.

TRYP 02-03-2016 12:45

Компрессор от холодильника, насос отсюда http://guns.allzip.org/topic/189/1457326.html , такой насос http://guns.allzip.org/topic/97/1696528.html подходят для стабилизации для себя. (это когда не к спеху и не в больших объемах) НВПМ 10 точно работает с колбой от фильтра. Компрессор от холодильника и ОХ 10 не проводил длительного тестирования.

Если есть необходимость заниматься стабилизацией в объемах нужно рассматривать более серьезную технику, холодильное и кондейное оборудование. На форумах холодильщиков бывают продажи БУ оборудования.Но необходимо найти емкость которую не сложит внутрь при подключении серьезного насоса.

При покупке нужно рассматривать в первую очередь мощность (насколько глубоки вакуум создает) а не скорость откачки.

viatltdoctor2015 02-03-2016 05:41

В качестве емкости попробую молокобидон от доильного аппарата, стенки вроде толстые да и на избыточное давление я думаю качать тоже можно, раньше из них самогонные аппараты делали :) ножной в теме здесь заказал, но сроки не малые и по прставке все туманно, вот и думаю электрический может взчть. Больших обьемов не планирую чисто для себя. Судя по заявленым ттх у двухступенчатых насосов вакуум поглыбже одноступок. Я так понял главное это чередовать избыток давления с вакуумом.

viatltdoctor2015 02-03-2016 08:14

А вот еще интересно кто какие предпочитает масляные или безмасляные компрессоры? :)

Алексей С 02-03-2016 10:14

Безмасляные, по-моему, для работы с кислородом (т.к. кислород+масло = пожар и взрыв), и для медицины (аппараты искуственной вентиляции легких, и т.п.). Для наших технических применений, это все не обязательно. Но если вдруг бесмасляный достался на халяву, то почему бы и нет...

rongry 02-03-2016 14:48quote:Originally posted by viatltdoctor2015:А вот еще интересно кто какие предпочитает масляные или безмасляные компрессоры?Пользуюсь обоими - разницы в работе нет. Масляные несколько мощнее, больше ресурс, но шумные и с обслуживанием сложнее. Температурный режим у них лучше - дольше могут работать без перегрева. Кому интересно - тема на ганзе http://guns.allzip.org/topic/189/1687064.htmlКонстуктивная разница: и там и там на валу двигателя помпа, но в масляном это вращающаяся в герметическом барабане эксцентрически расположенная крыльчатка изменяемой геометрии (подвижные лопасти)без клапанов с циркуляцией масла через барабан для герметизации и смазки помпы. Из барабана торчат 3 трубки, одна для всасывания масла и две по ходу вращения; в одну засасывается воздух, из другой выбрасывается воздух с маслом. В безмасляном помпа - это эксцентрик в камере переменного объема с двумя клапанами - впускным и выпускным, примерно как в аквариумном компрессоре.По логике любой клапанный компрессор-нагнетатель можно переделать в вакуумник, поменяв очередность срабатывания клапанов впуска-выпуска воздуха.quote:Originally posted by Алексей С:Безмасляные, по-моему, для работы с кислородом (т.к. кислород+масло = пожар и взрыв), и для медицины (аппараты искуственной вентиляции легких, и т.п.).Это не так. Медицинские вакуум-отсосы ни для кислорода, ни для аппаратов ИВЛ или каких-нибудь других не применяются. С их помощью отсасывают из разных мест человека ненужный воздух или жидкость. Но в помпах обоих - только воздух. Попадание туда любой жидкости гарантировано выводит аппарат из строя. Чтобы этого избежать в вакуумный контур устанавливаются различные емкости-ловушки и предохранительные клапана.rongry 02-03-2016 15:21

Камер использую три разные:1. высокая банка для сыпучих продуктов из хозмага, стеклянная, с закручивающейся герметически металлической крышкой (только вакуум)2. Емкость из этой темы http://forum.guns.ru/forummessage/189/1573724-2.html(отзывы и фото - начиная с поста 132)3. Автоклав бытовой (на фото ниже)

AlexSnake 02-03-2016 15:45quote:Originally posted by AlexDelf:Идеально конечно прозрачную крышку, но крышка из акрила 1 см толщинойА почему не использовать ёмкости от бытовых фильтров?Типа такого: https://vodopad.ru/upload/images/100014780.jpgБывают разной толщины и высоты.//сам не проверял, просто думаю, что не должен схлопнуться...rongry 02-03-2016 15:50quote:Originally posted by AlexSnake:А почему не использовать ёмкости от бытовых фильтров?Можно, но многие камрады говорят, что пластиковые стандартные колбы через несколько циклов разрежение-компрессия рвет в клочки. Но если только для вакуума, то наверное можно (бруски или маленькие ножи, крупный готовый нож не войдет по длине). Большего размера непрозрачны, многих это не устраивает. А металлические хороши, но дороги.daksterSD 15-04-2016 09:17

Вопросик на засыпку. Каким маслом заправляете, свой компрессор. На работе мужики говорят можно и простое автомобильное. Читал, запутался. Но вроде понял надо именно компрессорное. Вот тут надыбал масло compair fluid force 4000 . Вроде для промышленных, значит и в домашнем компрессоре может сгодится. Кто какое льет?

daksterSD 15-04-2016 09:23

ой

Stanislav A 15-04-2016 13:34

Название темы "вакуумный компрессор" это оксюморон какой-то.Тогда уже лучше "вакуумный депрессор" ))), ибо компрессия (сжатие) - подразумевает избыточное давление (выше атмосферного), а вакуум - давление ниже атмосферного. Рекомендую модераторам (автору), переименуйте тему в "вакуумный насос", технически словосочетание "вакуумный компрессор" безграмотное какое-то.Звиняйте за оффтоп )))

prim2005 15-04-2016 17:19quote:вакуумный насосА жидкость где? :)max12312 21-04-2016 16:26

Масло туда льётся специальное ,так и называется вакуумное , в том году брал 300 р пузырь. Лить туда можно что угодно хоть воду .вот только глубина вакуума зависит от давления насыщеных паров того что залито. Т.е на воде получите чуть. На моторном масле .по сильнее .на вакуумном масле .расчетные характеристики указаны е производителем. И ещё секрет ,если насос хапнет воды ,не спешите масло менять,закройте заглушкой всас,и дайте насосу в тепле помолотить пару тройку часов ,вода уйдёт.

guns.allzip.org

Вакуумный насос своими руками - описание и инструкция!

Вакуумное насосное оборудования широко применяется для решения разнообразных задач бытового и промышленного масштабов. Подобного рода агрегаты используются преимущественно для выкачивания парообразных и газообразных веществ.

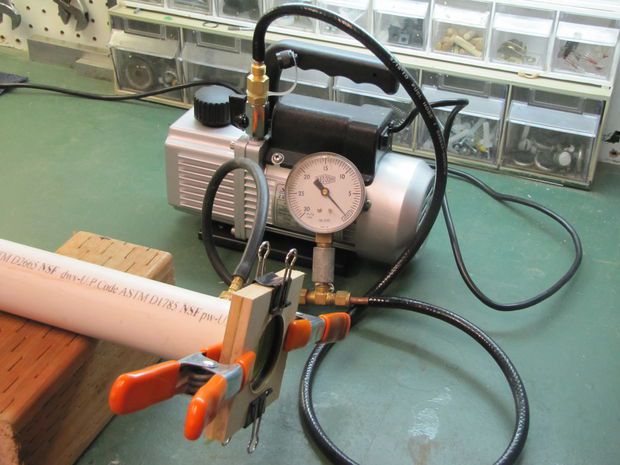

Вакуумный насос

Вакуумный насос

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Вакуумный насос

Вакуумный насос

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.

Содержание статьи

Модифицирование автомобильного насоса

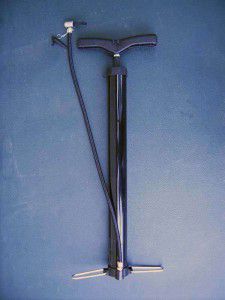

Насос

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

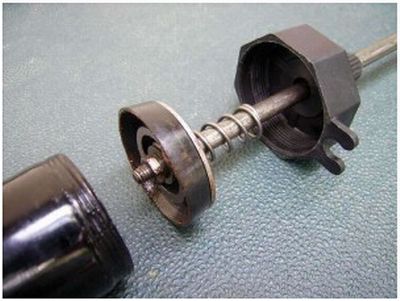

Разборка ручного автомобильного насоса

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

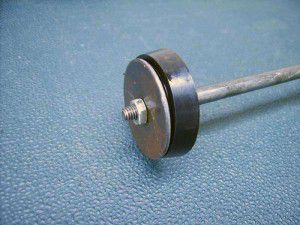

Разворачиваем манжету

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

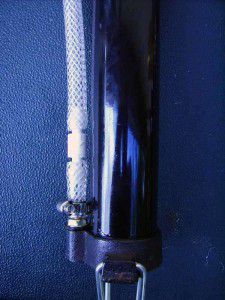

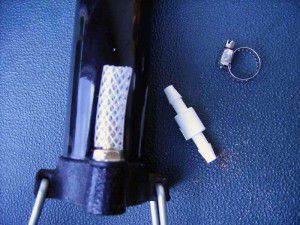

Собираем насос

Собираем насос

Собираем насос

Собираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Водокольцевой насос

Устройство вакуумного водокольцевого насоса

Устройство вакуумного водокольцевого насоса

Вакуумный водокольцевой насос

Вакуумный водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами. Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

  • необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
  • необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
  • необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.

Деталь вакуумного насоса

Деталь вакуумного насоса

Первый шаг. Подготовьте корпус подходящего размера. Корпус насоса должен иметь цилиндрическую форму.

Второй шаг. Поместите внутрь корпуса вал с закрепленным рабочим колесом. Колесо должно быть оснащено лопастями сравнительно небольшого размера.

Третий шаг. Обеспечьте подачу рабочей жидкости в корпус насоса. Жидкость должна подаваться так, чтобы под ее воздействием лопасти вращались. Образованная центробежная сила заставит жидкость направиться к стенкам корпуса, а в центре устройства создастся вакуум.

Подобные насосы обычно применяются в сельском хозяйстве и на производстве, в городской квартире от них вряд ли будет какая-либо польза, но владельцу частного дома такой агрегат может пригодиться.

Водокольцевой

Водокольцевой

Модифицирование аквариумного компрессора

Компрессор

Компрессор

При необходимости обеспечения более высокого показателя разреженности можете использовать оборудование, созданное на основе бытового компрессора, способного нагнетать воздух под высоким давлением.

В переделывании аквариумного компрессора нет никаких сложностей. Сферы использования подобных приборов довольно многогранны. К примеру, некоторые хозяева применяют такие насосы для устранения специфического аромата, возникающего в процессе перегонки спирта.

Также подобного рода вакуумные насосы подходят для выполнения разного рода экспериментов, при проведении которых должно создаваться некоторое разрежение в перегонных кубах и разнообразных бродильных емкостях.

Разберите компрессор

Разберите компрессор

Первый шаг. Открутите крепления с корпуса используемого компрессора. В этом вам поможет отвертка.

Второй шаг. Разберите внутри компрессора узел, в составе которого присутствует элемент с клапанами.

Третий шаг. Отпилите угол корпуса в месте, удобном для подведения насосного шланга. Соберите упомянутый узел компрессора в обратном порядке и вставьте его в корпус в соответствии с подготовленным отверстием.

Часть для модернизации отмечена красным

Часть для модернизации отмечена красным

Четвертый шаг. Подготовьте в нижней стенке детали отверстие для удаления конденсата и случайно проникшей внутрь воды.

Пятый шаг. Обустройте систему отведения газов из вакуумного насоса. Для этого используйте клей и трубку подходящих размеров.

В результате устройство, собранное в обратной последовательности, будет откачивать воздух вместо его нагнетания.

Меняем клапаны местами

Меняем клапаны местами

При разрежении, создаваемом таким оборудованием, можно будет уменьшать температуру кипения рабочих жидкостей.

При этом обязательно учитывайте тот факт, что в процессе выполнения подобной работы через агрегат будут проходить образующиеся пары, что категорически нежелательно. Поэтому в состав системы надо обязательно включить отстойник и ресивер – они будут способствовать осушению воздуха.

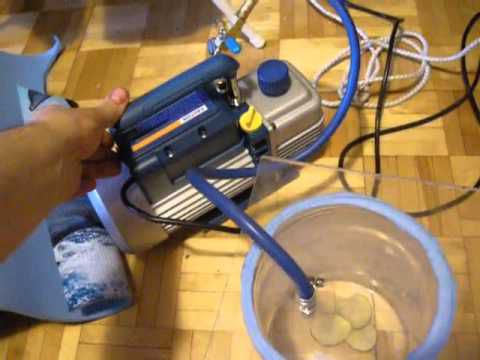

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

  • ядро насоса;
  • тройник;
  • сопло и штуцер.

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

  • вы открываете кран;
  • в систему поступает вода;
  • в шланге создается разрежение;
  • вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Удачной работы!

Видео – Вакуумный насос своими руками

stroyday.ru

Вакуумный насос из компрессора: как сделать своими руками

Вакуумные насосы ныне активно используются в промышленной и бытовой сфере. Их стоимость высока, поэтому далеко не каждый хозяин может себе позволить ценное приобретение. Впрочем, не обязательно покупать заводскую модель, установку можно сделать и своими руками. Собирать с нуля достаточно сложно, гораздо проще будет, если взять за основу какое-нибудь готовое изделие, например, компрессор.

Манипуляции с автомобильным компрессором

вакуумный насос своими руками из компрессораКлапан следует установить таким образом, чтобы он мог пропустить воздух в вакуумный насос. Проверить направление потока легко, достаточно подуть в клапан

Велосипедный либо автомобильный компрессор отлично подойдёт для создания ручного вакуумного насоса своими руками.

Порядок действий:

  1. На гильзе насоса откручивают крышку, а после извлекают шток с манжетой. Если выкрутить винт, – манжета отсоединится. Её нужно будет присоединить обратно другой стороною. По завершению манипуляций шток возвращают на место.
  2. К трубке, с помощью которой насос нагнетал воздух, присоединяют обратный клапан. Пластиковое изделие можно найти в магазинах комплектующих для компрессорного и насосного оборудования.

Важно! Клапан следует установить таким образом, чтобы он мог пропустить воздух в вакуумный насос. Проверить направление потока легко, достаточно подуть в клапан.

  1. Трубку надевают на свободный конец клапана. Выбирая, следует ориентироваться на прочность материала, изделие должно выдерживать атмосферное давление. После этого вакуумный насос считают полностью готовым.

Модификация аквариумного насоса

вакуумный насос из компрессораПеределать аквариумный компрессор в вакуумный прибор совсем не сложно, достаточно поменять местами клапаны. На компрессоре откручивают крепления при помощи отвёртки

Переделать аквариумный компрессор в вакуумный прибор совсем не сложно, достаточно поменять местами клапаны. На компрессоре откручивают крепления при помощи отвёртки. Внутри конструкции разбирают узел, в составе которого находится деталь с клапанами. Её демонтируют и осуществляют перестановку элементов. Для этого нужно отпилить уголок корпуса и собрать узел в обратной последовательности.

Жидкость и накопившийся конденсат смогут удаляться самостоятельно, если проделать отверстие в нижней стенке устройства. Отвод для газов делают при помощи клея и трубочки. Компрессор от холодильника представляет собою практически готовый вакуумный насос. Следующая инструкция подскажет, как сделать полноценную установку своими руками.

Инструменты и материалы

как сделать вакуумный насос из компрессораЖидкость и накопившийся конденсат смогут удаляться самостоятельно, если проделать отверстие в нижней стенке устройства

Для создания вакуумного насоса нужны следующие инструменты:

Рекомендуем к прочтению:

  • Плоскогубцы;
  • Сварочный аппарат;
  • Ножовка для работы с металлом;
  • Паяльник.

Необходимые материалы:

  • Компрессор от холодильника;
  • Латунная фольга;
  • Уголок из стали, размером 2,5х2,5 см;
  • Трубки стойкие к воздействию масел;
  • Кусок линолеума.

Описание процесса

вакуумный компрессор своими рукамиНередко в крышку монтируют сапун. Это дополнительное средство, защищающее от утечки, в случае, если соединения между трубками были выполнены не слишком тщательно

Вакуумный насос делают следующим образом:

  1. Для начала спиливают ножовкой верхнюю часть компрессора.
  2. Потом из корпуса извлекают подвешенный на пружинах мотор. Инструменты здесь не нужны – он не закреплён.
  3. Медные трубки, что находятся в корпусе, соединяют с трубками стойкими к маслу, стыкуя с линиями «+» и «-» на моторе. Лишние элементы срезаются.
  4. Вскрытый корпус необходимо снабдить крышкой. Она должна быть немного меньше отпиленного фрагмента, чтобы масло имело возможность стекать внутрь ёмкости (по её краям). Крышку лучше всего сделать из латунной фольги, используя паяльник. Её внутреннюю сторону снабжают рёбрами жёсткости, а внешнюю – оклеивают линолеумом (для шумоизоляции).

Важно! Нередко в крышку монтируют сапун. Это дополнительное средство, защищающее от утечки, в случае, если соединения между трубками были выполнены не слишком тщательно.

Во время работы компрессора непременно теряется некая часть масла, выбрасываемая в нагнетательную линию в качестве масляного тумана. Отслеживать расходы помогает трубчатый уровнемер. Он должен находиться за прозрачной трубкой, которая соединяется с ёмкостью при помощи шланга. Трубку можно заменить корпусом от шариковой ручки.

Уровнемер прикрывают колпачком для защиты от пыли, оставляя доступ для воздуха. На механизме своими руками проставляют отметины, обозначающие максимальный и минимальный уровень масла. Место стыковки трубки и шланга уплотняют герметиком.

Готовую конструкцию помещают в бокс. Его каркас делают из стального уголка размером 2,5х2,5 см. Любой листовой материал может выступить в качестве обшивки. В боковую стенку следует вмонтировать дверь, чтобы снимать показания с уровнемера, не извлекая вакуумный насос из бокса. Для фиксации будет достаточно самой простой защёлки.

Последующие действия

вакуумный насос из компрессораИзбыточное давление совершенно не допустимо в момент запуска двигателя. Требование обусловлено спецификой пусковой схемы. Во время запуска ток, который возникает в рабочей обмотке, включает в пусковом реле электромагнит. Он притягивает сердечник с контактами
  1. Всасывающий патрубок соединяют с воздухофильтром. К ним, через тройник, подключают манометр. Он будет показывать уровень разрежения.
  2. Нагнетательный патрубок соединяют с воздушным фильтром, имеющим функцию улавливания масла. Фильтр имеет пробку. Если её выкрутить, можно избавиться от накопившегося масла.
  3. Если готовое изделие планируют использовать и как компрессор, без манометра не обойтись. Его устанавливают после маслоуловителя, на линии нагнетания.

Важно! При выборе манометра следует учесть, что уровень давления может достичь 6 атмосфер.

Избыточное давление совершенно не допустимо в момент запуска двигателя. Требование обусловлено спецификой пусковой схемы. Во время запуска ток, который возникает в рабочей обмотке, включает в пусковом реле электромагнит. Он притягивает сердечник с контактами. Контакты замыкаются и подают на пусковую обмотку ток. При нормальном давлении двигатель раскручивается в кратчайшие сроки. В итоге ток в рабочей обмотке падает, электромагнит размыкает пусковую обмотку и отпускает сердечник. При избыточном давлении в линии нагнетания, высокая нагрузка приведёт к быстрому износу пусковой обмотки.

Рекомендуем к прочтению:

Подобное явления можно предотвратить, если установить на линии нагнетания электропневноклапан, а за ним – обратный клапан. Первый включают в цепь мотора и тогда, он будет открыт, пока установка не функционирует, а во время её включения – закроется.

Подобные предосторожности не имеют смысла, если компрессор будет использоваться для простых целей, к примеру, для продувки. Тем не менее, если планируется подключение какого-нибудь устройства для накопления давления, без электропневноклапана и обратного  клапана не обойтись.

Важно! Когда в пусковом реле отключается электромагнит, сердечник падает, поэтому его установка на боку или в перевёрнутом виде совершенно не допустима.

Вакуумный насос готов, остаётся лишь через предохранитель подключить электричество.

Особенности эксплуатации

как сделать вакуумный насос из компрессораВакуумный насос можно использовать для самых разных целей, в том числе для производства силиконовых резиновых изделий или откачки воздуха из контейнеров для пищи

Самодельное устройство лучше всего расположить под столом, на столе оставляют только нагнетающую и всасывающую трубку и манометр. Для удобства запуска агрегат снабжают педалью, посредством которой и осуществляется его включение.

Вакуумный насос можно использовать для самых разных целей, в том числе для производства силиконовых резиновых изделий или откачки воздуха из контейнеров для пищи.

vodakanazer.ru

Вакуумный насос своими руками: модифицирование, из холодильного компрессора

Вакуумный автомобильный насос (миксер) предназначен для облегчения торможения. В основном используется в автобусах, камазах и других крупногабаритных авто, где водителю приходится прикладывать усилие для осуществления торможения.

Механизм действия представленного устройства заключается в использовании разрежения во впускном коллекторе. Также миксер может применяться для накачивания колес.

Работа осуществляется за счет подключения насоса к аккумулятору. Сделать вакуумный насос своими руками будет просто.

Подобные оборудования оснащены особым датчиком, показывающим давление, которое можно держать под контролем и использовать при решении различных задач. Если вам не нужно серьезное устройство, то можете создать маленький вакуумный миксер с помощью медицинского шприца.

Простой вакуумный насос своими руками

Самый обычный миксер делается при помощи медицинского шприца и обратного клапана, взятый из компрессора из аквариума.

Интересно! Принцип работы прост — после нескольких циклов использования шприца начнется откачка воздуха из маленького объема.

Если вам требуется проводить работу с большими объемами, то придется использовать более серьезные элементы, к примеру, компрессор.

Модифицирование автомобильного насоса

Изготовить миксер можно с помощью простого манжетного автомобильного насоса или же обычного велосипедного.

  1. Модифицирование автомобильного насосаДля начала осуществите разборку исходного простого автомобильного насоса.
  2. Затем открутите крышку цилиндра и извлеките из него шток. Разверните манжет авто насоса на 180 градусов. Не забудьте хорошенько его закрепить в развернутом положении. Благодаря тому, что положение манжеты изменено, воздух перестанет накачивать емкость и начнет вытягиваться. Это оборудование можно использовать в тех случаях, где не требуется глубоковакуумный насос.
  3. Приступайте к сборке.
  4. Установите обратный клапан. Можете использовать клапан, который отвечает за передачу воздуха от нагнетающего компрессора в аквариум. Установите его между шлангом и насосом.

Сборка обычного миксера закончена.

Водокольцевой

Такое устройство относится к классу низковакуумных насосов. Внутри конструкции располагаются специальные пластины, которые крепятся к ротору. В момент их погружения в воду меняется объем.

Важно! Главное достоинство представленного ручного миксера — высокий моторесурс, который достигается за счет отсутствия уплотнителей.

Среди недостатков следует выделить следующие:

  1. Придется периодически пополнять жидкость в конструкции.
  2. Придется организовать охлаждение используемой жидкости.

Как сделать:

  1. Найдите корпус нужного размера и формы цилиндра.
  2. Во внутрь установите вал с колесом, которое должно иметь маленькие лопасти.
  3. Теперь позаботьтесь о подаче воды в корпус. Проследите за тем, чтобы подача жидкости заставляла лопасти крутиться. Центробежная сила позволит создать вакуум в центре миксера.

С помощью холодильного компрессора

Если вы хотите сделать ручное устройство, имеющее высокий уровень разреженности, то используйте мембранный бытовой компрессор, взятый из холодильника и, который может без проблем нагреть воздух.

С помощью холодильного компрессораЭтот метод можно использовать в том случае, если использование ручного вакуумного насоса вам дается с трудом. Как сделать электрический вариант:

  1. Для начала обрежьте медные трубки, которые выходят из корпуса холодильного компрессора.
  2. Помните, что представленное устройство будет осуществлять свою работу только за счет электричества. Прежде чем, начать разбирать помпу холодильника, запомните размещение всех контантов. И только потом приступайте к разборке помпы.
  3. На конец всасывающей трубки закрепите диоритовый шланг, помогающий в дальнейшей эксплуатации устройства.

Важно! Если вы не уверены в том, что сможете запомнить размещение всех контактов, то сделайте фотографию. В противном случае вакуумный автомобильный насос будет не работоспособным. Мы рассмотрели несколько вариантов самостоятельного создания представленного устройства. Вы сможете сэкономить достаточное количество финансов.

ilovekiario.ru


Смотрите также
