Реле давления для компрессора: назначение, установка, изготовление. Регулировка компрессора


Рабочее давление компрессора, регулировка давления компрессора

Компрессорные установки Ремеза типа СБ4/С-50.LВ30 и др. – это устройства, предназначенные для сжатия воздушной среды, необходимой в качестве источника энергии множеству инструментов, а также для иной аппаратуры. Современные компрессоры способны предварительно очищать воздух от крупных частиц, пыли и избыточной влажности, после чего производить сжатие, а затем и охлаждение среды. Эти процессы необходимы для того, чтобы готовый продукт мог быть использован в любой из отраслей, имеющей потребность в воздухе под давлением.



Компрессор ремеза СБ4/С-50.LВ30 Одним из важнейших показателей компрессорной установки является рабочее давление компрессора. То есть давление воздуха, которое компрессор создает в ресивере и постоянно его поддерживает. Для компрессорной установки СБ4/С-50.LВ30 рабочее давление составляет 1,0 МПа (10,0 кг/см2). Особенностью поршневых компрессоров является то, что они не могут быть эксплуатированы круглыми сутками – сумма кратковременной работы может быть от 4 до 10 часов за рабочий день, в зависимости от класса машины. Этот фактор нужно обязательно  учитывать при выборе оборудования. Так же не стоит забывать о том, что максимальное рабочее давление воздуха в ресивере должно превышать суммарную потребность  этого воздуха из-за возможных потерь давления на линии трубопроводов, доставляющих воздух до места потребления. Причиной этого могут быть: диаметр трубопровода – чем меньше диаметр, тем риск падения давления возрастает,  множество препятствий на пути следования воздуха, такие как, частые углы, повороты, лабиринты запорной арматуры. Также причиной может стать загрязненность на линии и фильтрующих элементов.

Все компрессоры работают по одной общей схеме. Набрав необходимое количество воздуха в ресивер, компрессор, управляемый автоматикой, прекращает нагнетание.  Электродвигатель не получает питание и прекращает вращение, тем самым не приводя в движение поршни компрессора. Как только давление в ресивере достигает минимального установленного значения, компрессор вновь запускается и восполняет расход воздуха. Своевременное отключение и пуск компрессора контролируется устройством, называемым прессостат. Он и прерывает электроцепь, питающую двигатель. Процесс нагнетания до максимума продолжается 6-10 минут. Разница между максимальным и минимальным давлением обычно уже настроена заводом производителем, как правило, эта разница составляет 2 бар. Однако также возможна и самостоятельная регулировка давления компрессора, при этом коррекции подаются оба давления – наивысшее и наименьшее, но только в понижающую сторону.Прессостат

В основе принципа действия реле давления (прессостата) лежит сопротивление двух сил – давление газов на мембрану и упругость пружины. Для того, чтобы отрегулировать рабочее давление, необходимо снять крышку прессостата, под ней находятся регуляторы в виде резьбовых болтов, рядом имеются указатели направления стороны, в которую следует подкручивать регуляторы, сжимая или разжимая пружину. Так же рядом располагается подобный болт – регулятор разницы между максимальным и минимальным давлением.

На входе в емкость имеется клапан, он не позволяет сжатому воздуху вырываться обратным путем во время прекращения работы компрессора, называется он обратным клапаном. Благодаря 50ти  литровой герметичной емкости и системы клапанного запора воздух на выходе из компрессора исключает пульсацию и имеет постоянное рабочее давление на выходе.

Регулировка давления компрессора возможна также и на выходе из ресивера или непосредственно перед потребителем воздуха.  Причем такой способ намного удобнее и эффективнее. Возможно это благодаря устройству – редукционному клапану или, как его называют упрощенно, редуктору.  Происходит это следующим образом.  В редуктор поступает сжатый воздух из ресивера компрессора, поступающее давление это максимальное рабочее давление, которое нужно адаптировать под потребляемое оборудование. К примеру, это может быть покрасочный пистолет или отбойный молоток. Выходит из редуктора  тот же воздух но с давлением, точно выставленным оператором.  Редукторы оборудованы манометром, что позволяет создавать максимально приближенное к требуемому давлению потребителя, а также наглядно наблюдать и контролировать возможные перепады или недостатки компрессии.  Диапазон работы у всех редукторов разный и зависит от возможностей компрессора, на котором он установлен. Некоторые регуляторы имеют систему сброса избыточного давления со стороны линии потребления.

Встретить регулирующие редукторы можно везде, где применяется энергия сжатой среды для обеспечения различным давлением множество производственных участков. К тому же, редуктор поддерживает заданное давление на всей линии магистрали пневматической системы, предохраняя оборудование и пневмоинструмент от разрушения, вызванного избыточным давлением.

Здесь Вы можете ознакомиться с каталогом компрессоров высокого давления и компрессоров низкого давления, реализуемых ООО ТД "ТехМаш".

www.pnevmoteh.ru

устройство, маркировка, подключение и регулировка

Для обеспечения сжатым газом оборудования, работающего под высоким давлением, применяются компрессорные станции. В работе не исключены перегрузки мотора, и как следствие, неисправности в базе элементов.

Такой компонент, как реле давления для компрессора автоматически осуществляет включение и отключение электродвигателя, создавая условия для поддержания нормального уровня давления в системе управления.

Содержание статьи:

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

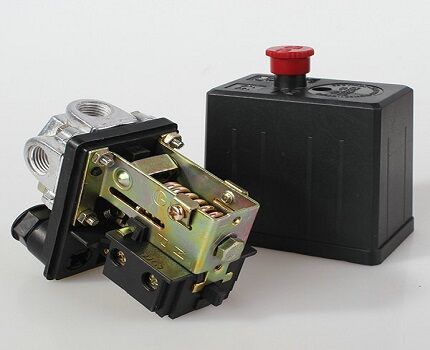

Воздушный прессостат

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы.

Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной.

К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом.

Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

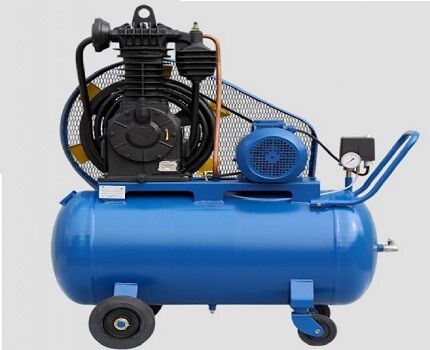

Поршневый компрессор

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать телепрессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

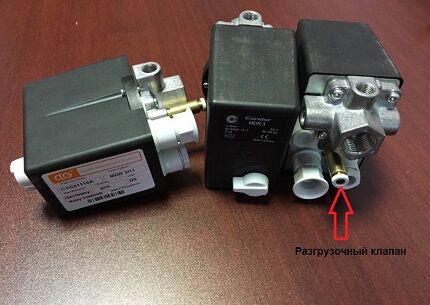

Разгрузочный клапан

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.».

Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

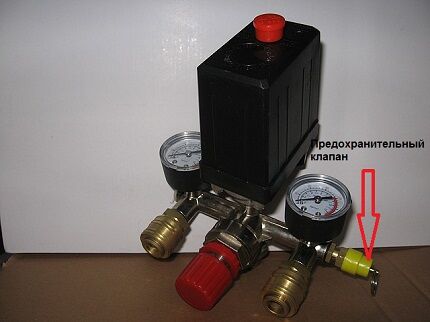

Предохранительный клапан

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы.

В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

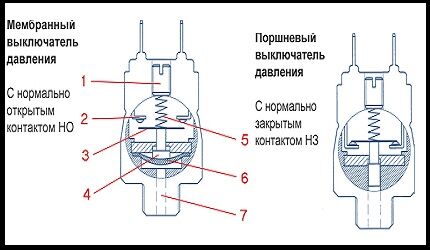

Виды реле давления

Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Структура условных обозначений пневмореле

В маркировке реле воздушного давления указывается весь опциональный набор устройства, особенности конструкции, в том числе и информация о заводских параметрах настройки дифференциала давления.

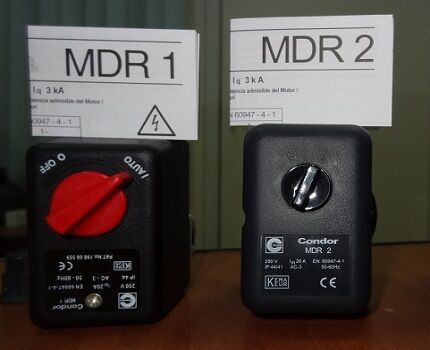

Реле Кондор Серии МДР

Производственные модели фирмы Condor выпускают оснащение для контроля давления в обширном ассортименте. Серия MDR направлена на применение для эжекторов различной мощности

Разберем более подробно обозначения на примере приборов для воздушных эжекторов РДК – (*) (****) – (*)/(*):

  • РДК – серия реле для компрессоров;
  • (*) – количество резьбовых портов: 1 – один порт с внутренней резьбой 1/4”NPT; 4 – четыре разъема;
  • (****) — тип конструктивного исполнения корпуса: T10P – исполнение 10 с выключателем «рычаг»; T10K – выключатель «кнопка»; T18P – выполнение 18 с выключателем «переключатель»; T19P — 19 с;
  • (*) – заводские настройки порогового срабатывания: 1 – 4…6 бар; 2 – 6…8 бар; 3 – 8…10 бар;
  • (*) – диаметр разгрузочного клапана: отсутствие символа означает стандартизированный параметр 6 мм; 6,5 мм – 6,5 мм.

Разница минимального и максимального порогов давления устанавливается производителем и, как правило, имеет значение 2 бар.

Однако возможна и ручная корректировка диапазона двух значений – максимальное и минимальное, но только в сторону понижения.

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант 1: реле с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

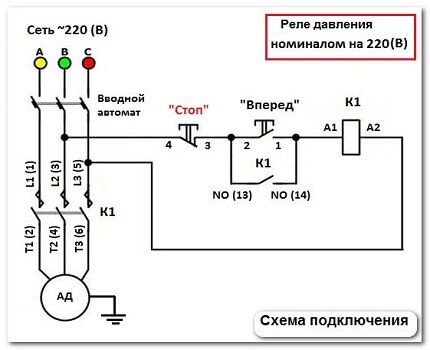

Схема подключения реле на 220 В

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант 2: линейное напряжение трехфазной цепи

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

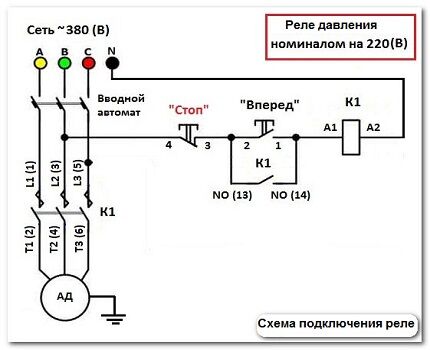

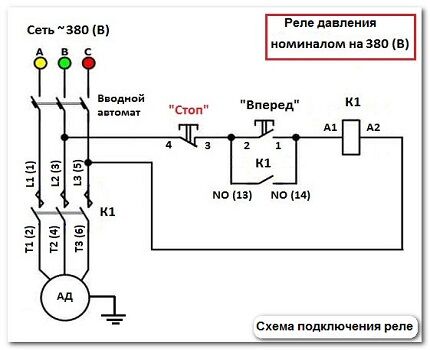

Схема подключения реле на 380 В

Для работы в трехфазной электроцепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Вариант 2 подключение реле давления

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее — одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование.

В основном это трехходовые детали, с диаметром ¼ дюйма.

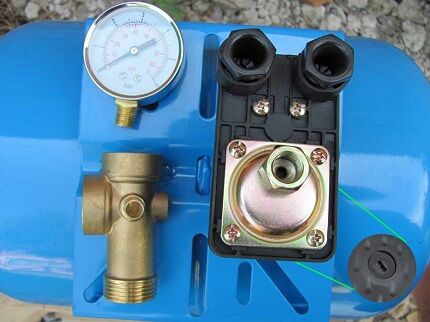

Фланцы реле давления

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

  1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
  2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
  3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
  4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы.

Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

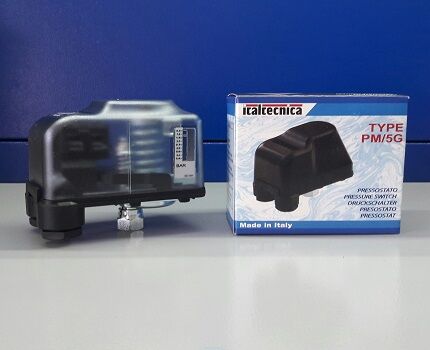

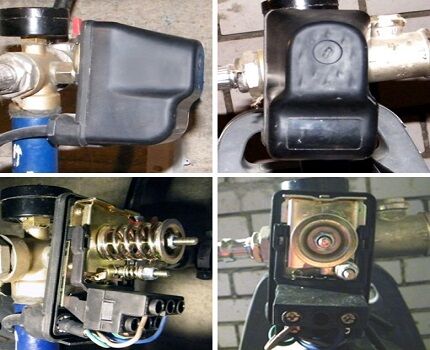

Реле давления итальянского производства

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

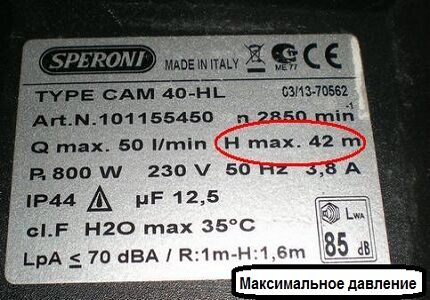

Максимальное давление

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

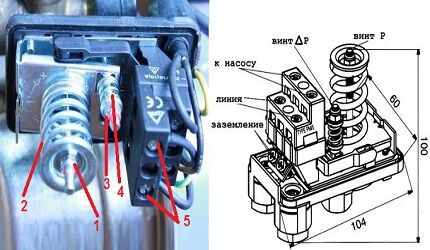

Настройки реле

Элементы настройки телепрессостата: 1- гайка для регулировки давления; 2 — пружина; 3 — шайба корректирующая разность компрессии; 4 — пружинный механизм; 5 — контактная группа

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается.

Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Регулировка реле давления

Стоит помнить: увеличивая силу компрессии выключения, автоматически происходит возрастание разницы между давлением пуска и остановки компрессора

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3. Разобравшись в предназначении элементов, приступаем:

  1. Для обеспечения должного уровня безопасности отключаем электропитание.
  2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
  3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Возможные неисправности реле

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи специалиста.

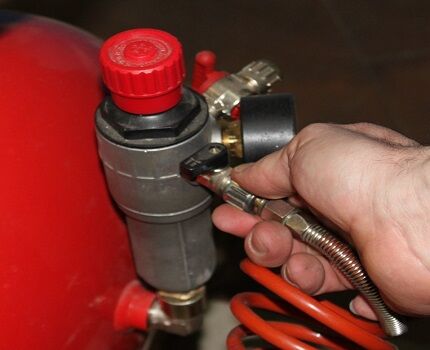

Ремонт реле давления

Если предметом сбоя работы был определен прессостат, мастер будет настаивать на замене прибора. Все сервисные действия по чистке и замене контактов обойдутся пользователю дороже, нежели приобретение и монтаж нового устройства

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько.

Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

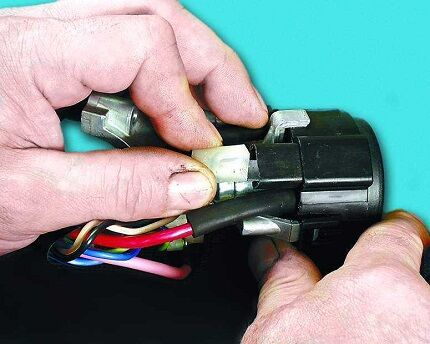

Замена контактной группы реле

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

  1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
  2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
  3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
  4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
  5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
  6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Полезное видео по теме

Подробно об устройстве прессостата, а также наглядный процесс регулировки его параметров в сюжете:

Возможна и самостоятельная сборка регулировочного узла для компрессора, об этом в видеоматериале:

Пневматические приборы считаются более безопасными и удобными в эксплуатации, нежели электрические или бензиновые образцы. Представлен широкий выбор дополнительного оборудования, работающего со сжатым воздухом: пистолеты для промывки, подкачки шин или покраски и многие другие.

С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

sovet-ingenera.com

Реле давления для компрессоров: виды и описание монтажа

Выбор реле давленияРеле давления – это конструкция, которая предназначается для автоматического включения и отключения электрического двигателя компрессора. Зачастую его еще называют телепрессостатом или прессостатом для компрессоров. Чаще всего реле используется в конструкции управления поршневыми компрессорами для сохранения в ресивере нужного рабочего давления воздуха. Довольно редко его можно увидеть на винтовых компрессорах, но здесь обычно находится другая автоматика.

Принцип работы реле для компрессоров

С учетом величины давления в пневматической системе, реле размыкает или замыкает цепь напряжения, запуская, таким образом, компрессор при недостаточном давлении, и отключая при достижении заданного значения. Это обычный принцип работы, который основан на установке в схеме нормально замкнутого контура для управления электродвигателем.

Также бывают модели с обратным принципом работы, то есть, при достижении минимального показателя давления в схеме, реле будет отключать электрический двигатель, при максимальном – включать. Эта система собирается с нормально разомкнутым электрическим контуром.

Рабочей системой являются пружины с разным уровнем жесткости, реагирующими на изменение в системе воздушного давления. Во время работы сравниваются силы, которые появляются в результате силы упругой деформации пружин и давления сжатого установкой воздуха. Во время изменения давления включается пружинный механизм, и реле подключает или выключает электрическую цепь.

Комплектующие реле

Реле воздушного давления может быть дополнительно оборудовано:

  • Особенности реле давления для компрессоровКлапаном разгрузки, который располагается между обратным клапаном на компрессоре и камерой сжатия установки. Если двигатель останавливается, то срабатывает разгрузочный клапан и выводит лишнее давление из поршневого блока. При дальнейшем разгоне или запуске электродвигателя клапан закрывается создаваемым давлением, существенно облегчая этим запуск установки из отключенного положения. Также бывает клапан разгрузки с отложенным включением. Он помогает дополнительно двигателю во время запуска, оставаясь в открытом состоянии до достижения заданного параметра (примерно 2 атмосферы) в системе. Этого времени хватает, чтобы электродвигатель набрал максимальный крутящий момент и обороты.
  • Механическим переключателем. Необходим для включения и отключения функции автоматической работы системы. Переключатель, как правило, имеет два положения: «ВКЛ» и «ОТКЛ». В режиме «ВКЛ» компрессор автоматически подсоединяется к сети и выключается в соответствии с указанными параметрами минимального и максимального воздушного давления в системе. В положении «ОТКЛ» не подается питание на электрический привод.
  • Тепловым реле для защиты электрического двигателя. Оно ограничивает такой показатель, как сила подающегося тока, чтобы не допустить выгорание обмоток мотора. Необходимое значение силы тока можно установить при помощи специального регулятора. При превышении данного показателя двигатель будет срезу же отключен от сети.
  • Предохранительным клапаном. Это устройство защитит систему при неправильной работе реле. Когда давление увеличится выше допустимого показателя, а реле не включится, то срабатывает предохранительный клапан, он сбросит давление. Это даст возможность избежать нежелательных последствий и серьезных аварий в случае поломки схемы управления.

Схема подключения

Подключение релеВоздушное реле для компрессоров изготавливают для разных схем подключения нагрузки. Когда приводным электрическим двигателем является однофазный движок, то ставится реле на 220 Вольт, имеющее две группы подключений. В случае, если нагрузка идет на три фазы, то устанавливается модель на 380 Вольт с тремя электронными контактами, чтобы одновременно отключать все 3 фазы. При этом желательно не допускать такой ситуации, как подсоединение трехфазного двигателя с помощью реле для компрессора на 220 Вольт, так как в данном случае одна фаза электрической сети не выключается от нагрузки.

Фланцы соединений

Некоторые компании-изготовители комплектуют оборудование дополнительными фланцами соединения. Как правило, их количество не больше трех, а размер отверстия 1/4 дюйма. Это исполнение дает возможность параллельно подключить на компрессор какие-то дополнительные устройства, например, предохранительный клапан, манометр или клапан предохранителя.

Установка реле давления

Очень часто появляется вопрос: как подключить реле к компрессору? Для запуска устройства нужно:

  • Через основное отверстие выхода подсоединить реле к ресиверу.
  • Для реле с фланцами подключить, если нужно, манометр.
  • Если требуется, то подключить к фланцам компрессора предохранительный и разгрузочный клапана.
  • Неиспользуемые каналы соединений в обязательном порядке закрыть заглушками.
  • Подсоединить к контактам реле цепь управления электрическим двигателем. Ток, который потребляет мотор, не должен быть более допустимого напряжения контактов реле. Движки небольшой мощности можно подсоединять напрямую, а в других случаях нужно дополнительно поставить магнитный пускатель необходимой величины.
  • Установить параметр максимального и минимального давления в системе при помощи винтов регулировки.

Большое внимание нужно обратить на то, что регулировка реле компрессора обязана проходить под давлением, но электропитание мотора должно быть выключено.

Регулировка реле

Как отрегулировать реле давленияПрессостат продается уже отрегулированным компанией-производителем и не нуждается в регулировке со стороны пользователя. Но бывают случаи, когда просто требуется поменять заводские настройки. Для начала, необходимо знать диапазон эксплуатации компрессора. По манометру нужно выявить, при каком давлении реле будет включать двигатель, а когда отключать.

Затем, когда нужные значения определены, обязательно необходимо отсоединить компрессор от сети. После, когда установка отсоединена, снять крышку реле. Под сверху находятся два болта: большой и чуть поменьше.

При помощи большего винта чаще всего регулируется верхнее давление, то есть максимальное, когда электродвигатель будет выключаться. Он, как правило, обозначен буквой «P» и стрелкой с указателями «плюс» и «минус». Для увеличения показателя отключения винт нужно крутить в сторону указателя «плюс», для снижения, наоборот, в сторону «минус».

Винт, который меньше, задает разность давления выключения и включения. И указывается обозначением «ΔP» и стрелкой. Как правило, величина данной разности давлений имеет 1,5-2 бар. Чем больше показатель «ΔP», тем реже двигатель будет включаться, но увеличивается перепад давлений в пневматической системе.

В конце хотелось бы сказать, что воздушный компрессор считается универсальным инструментом, без которого довольно сложно обойтись при проведении всевозможных ремонтных и строительных работ.

Пневматическое оборудование намного безопасней, удобней и легче электрического или бензинового. Также есть огромное количество дополнительных устройств для работы с воздухом под давлением: промывочный пистолет, пистолет для подкачки шин, покрасочный пистолет, продувочный пистолет, пескоструйная насадка для компрессора, удлинитель и так далее. Благодаря реле давления система может работать автоматически, поддерживая необходимое давление в ресивере.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Реле давления воздуха для компрессора

Реле давления – это устройство, предназначенное для автоматического включения и выключения электродвигателя компрессора. Часто его еще называют прессостат или телепрессостат. В основном реле применяется в системе управления поршневыми компрессорами для поддержания необходимого рабочего давления воздуха в ресивере. Очень редко его можно встретить на винтовых компрессорах, но там, как правило, устанавливается другая автоматика. Так выглядит релеТак выглядит реле

В зависимости от величины давления в пневмосистеме, реле замыкает или размыкает цепь питания, запуская тем самым компрессор при низком давлении и останавливая при достижении максимального значения.

Это стандартный принцип работы, основанный на использовании в электрической схеме нормально замкнутого контакта для управления двигателем.

Существуют модели с обратным принципом действия, т.е. при достижении минимального значения давления в системе реле будет выключать электродвигатель, при максимальном – включать. Такая схема собирается с нормально разомкнутым электрическим контактом.

Рабочим механизмом реле служат пружины различной степени жесткости, которые реагируют на изменение давления в системе. В процессе работы сравниваются силы, возникающие в результате давления сжатого установкой воздуха, и силы упругой деформации пружин. При изменении давления срабатывает пружинный механизм, и реле подключает или отключает цепь электропитания.

 Комплектующие

Реле давления воздуха для компрессора дополнительно может быть оснащено:

  • Механическим переключателем. Он служит для включения и выключения режима автоматической работы установки. Переключатель обычно имеет два состояния: «ВКЛ» и «ВЫКЛ». В положении «ВКЛ» компрессор будет автоматически подключаться к сети и отключаться в соответствии с заданными значениями максимального и минимального давления газа в системе. В состоянии «ВЫКЛ» на электропривод электропитание не подается.
  • Разгрузочным клапаном, который устанавливается между камерой сжатия установки и обратным клапаном на компрессоре. Когда двигатель останавливается, разгрузочный клапан срабатывает (открывается) и стравливает давление из поршневого блока (установка разгружается). При следующем запуске и разгоне двигателя клапан закрывается нагнетаемым давлением, значительно облегчая тем самым пуск установки из отключенного состояния. Существует также разгрузочный клапан с отложенным срабатыванием. Он дополнительно помогает электродвигателю в момент пуска, оставаясь открытым до достижения определенного давления (около 2 атм) в системе. Этого времени достаточно, чтобы двигатель развил максимальные обороты и крутящий момент.
  • Предохранительным клапаном. Такой элемент защитит установку в случае неправильной работы реле. Если давление поднимется выше допустимого значения, а реле не сработает, то предохранительный клапан откроется и сбросит давление в системе. Это позволит избежать серьезных аварий и нежелательных последствий в случае сбоя системы управления.
  • Тепловым реле для защиты электродвигателя. Оно ограничивает такую величину, как сила питающего тока, чтобы предотвратить выгорание обмоток двигателя. Требуемое значение силы тока можно выставить с помощью специального регулятора. При превышении этого значения двигатель будет немедленно отключен от электрической сети.

 Схема подключения

Реле давления воздуха выпускаются для различных схем подключения нагрузки. Если приводным электродвигателем служит однофазный движок, то устанавливают реле на 220 В, которое имеет две группы контактов. В случае, когда нагрузка трехфазная, используется модель на 380 В с тремя электрическими контактами, чтобы замыкать одновременно все три фазы.

Схема гаек регулирования давленияСхема гаек регулирования давления

Стоит избегать такой ситуации, как подключение трехфазного электродвигателя при помощи реле давления на 220 В, т.к. в этом случае одна фаза питающей сети не отключается от нагрузки.

Соединительные фланцы

Некоторые фирмы-производители комплектуют свои реле дополнительными соединительными фланцами. Обычно их количество не превышает 3-х, а стандартный диаметр отверстия 1/4″.

Такое исполнение позволяет установить на компрессор параллельно какие-нибудь вспомогательные устройства, к примеру, предохранительный клапан, разгрузочный клапан или манометр. Главное входное отверстие может иметь диаметр 1/4″, 3/8″ или 1/2″.

Монтаж реле давления компрессора

Довольно часто возникает вопрос: как подключить реле давления воздуха к компрессору? Для ввода устройства в эксплуатацию необходимо:

  1. Через главное входное отверстие подключить реле непосредственно к ресиверу.
  2. Для реле с дополнительными фланцами установить, если есть необходимость, манометр.
  3. Если компрессор требует, то подключить к фланцам разгрузочный и предохранительный клапана.
  4. Неиспользуемые соединительные порты обязательно закрыть специальными заглушками.
  5. Подключить к контактам реле цепь управления электродвигателем. Ток, потребляемый двигателем, не должен превышать допустимый ток контактов реле. Привода малой мощности можно подключать напрямую, а в остальных случаях следует дополнительно установить магнитный пускатель соответствующей величины.
  6. Задать величину минимального и максимального давления в системе с помощью регулировочных винтов.

Особое внимание стоит обратить на то, что настройка реле компрессора должна производиться под давлением, но питание двигателя должно быть отключено.

Настройка реле давления

Прессостат поставляется уже отрегулированным фирмой-изготовителем и не требует регулировок со стороны потребителя. Однако бывают такие ситуации, когда просто необходимо изменить заводские настройки. Прежде всего нужно узнать, в каком диапазоне будет работать компрессор. По манометру необходимо определить, при каком давлении сжатого воздуха реле должно включать электродвигатель, а при каком выключать.

После того, как необходимые значения найдены, нужно обязательно отключить компрессор от электрической сети. После того, как установка отключена, снять крышку реле. Под верхней крышкой располагаются два винта: большой и немного меньше.

Правильное подключение блока автоматикиПравильное подключение блока автоматики

С помощью большего винта регулируется, как правило, верхнее давление, т.е. максимальное, при котором приводной двигатель будет отключаться. Он обычно обозначен символом «P» и стрелкой со знаками «+» и «-». Для увеличения значения выключения винт необходимо вращать в сторону знака «+», для уменьшения, соответственно, в сторону «-».

Меньший винт регулирует разность давления отключения и включения. Обозначается символом «ΔP» и стрелкой. Величина этой разности давлений в большинстве случаев составляет 1-2 бар. Чем выше значение «ΔP», тем реже компрессор будет включаться, однако повышается перепад давлений в пневмосистеме.

Заключение

В заключении хотелось бы подчеркнуть, что воздушный компрессор является универсальным оборудованием, без которого очень трудно обойтись при проведении различных строительных и ремонтных работ.

Пневматический инструмент гораздо легче, удобнее и безопаснее бензинового или электрического. Также существует большое количество дополнительных приспособлений для работы со сжатым воздухом: пистолет для подкачки шин, промывочный пистолет, продувочный пистолет, покрасочный пистолет, удлинитель, пескоструйная насадка для компрессора и др.

С помощью реле давления воздуха установка может работать в автоматическом режиме, поддерживая требуемый уровень давления в ресивере. Использование реле давления воздуха и других средств защиты и управления позволяет предотвратить поломку инструмента, выход из строя оборудования и перебои в работе.

topreit.ru

Портал о насосах. Реле давления для компрессора

Содержание

Реле давления компрессора – это устройство, которое автоматически включает и выключает электрический двигатель компрессора. Другие названия – телепрессостат и прессостат.

Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха. Изредка используют на винтовом компрессоре.

Назначение

Функция воздушных компрессоров – получать струю воздуха с определенным давлением, она должна быть стабильной и равномерной. Также должна существовать возможность менять параметры этой струи. В каждом компрессоре есть резервуар (баллон) для воздуха. В нем должно быть необходимое давление. При понижении его следует включить мотор, чтобы пополнить запас воздуха. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало. Этим процессом управляет реле давления.

Устройство реле давления РДМ-5 Устройство реле давления РДМ-5

При правильном его функционировании сохраняется двигатель, обеспечивается предохранение его от частых включений и выключений, работа системы равномерна и стабильна. Мембрана емкости соединяется с выключателем прессостата. Перемещаясь, она может включать и выключать реле.к меню ↑

Принцип работы

Учитывая величину давления в системе, реле служит для размыкания и замыкания цепи напряжения, при недостаточном давлении запускает компрессор и отключает, когда параметр поднимется до заданной отметки. Это принцип работы при нормально замкнутом контуре для управления двигателем.

Также встречается обратный принцип работы, когда реле отключает электродвигатель при минимальном давлении в схеме, а при максимальном – включает. Это схема нормально разомкнутого контура.

Рабочая система – это пружины разного уровня жесткости, которые реагируют на изменение давления. При работе сравниваются силы деформации пружин и давления сжатого воздуха. При изменении давления пружинный механизм включается, и реле замыкает или размыкает электроцепь.к меню ↑

Комплектующие

Реле воздушного компрессора  может содержать следующие комплектующие:

  1. Клапан разгрузки. Он расположен между камерой сжатия и обратным клапаном компрессора. Когда двигатель остановился, эта составляющая срабатывает и выводит избыточное давление из поршневого блока. Когда двигатель запускается, создаваемое давление закрывает клапан, это облегчает запуск установки. У некоторых клапанов разгрузки бывает отложенное включение. При запуске двигателя он помогает двигателю, оставаясь открытым до получения заданной величины в системе. За это время двигатель набирает максимальные обороты.
  2. Механический переключатель. Служит для того, чтобы включать и отключать автоматику. У переключателя обычно два положения. При включенном режиме срабатывает автоматика, компрессор подключается к сети и выключается с учетом указанных параметров давлений в системе. В отключенном положении питание на привод не подается. Реле давления для воздушного компрессора

    Реле давления для воздушного компрессора

  3. Тепловое реле. Оно защищает электродвигатель, ограничивая силу тока, чтобы не выгорели обмотки мотора. Необходимую силу тока устанавливают с помощью регулятора. При превышении установленной величины двигатель отключится от сети.
  4. Предохранительный клапан. Защищает систему при неправильном функционировании пресостата. При превышении давления, если реле не срабатывает, то включается предохранительный клапан, который сбрасывает давление. Это позволяет избегать аварий при поломке управления.

к меню ↑

Подробное описание реле давления для компрессора (видео)

к меню ↑

Схема подключения

Реле давления для компрессоров могут быть для разных схем подключений нагрузки. Для однофазного движка используют реле на 220 вольт, с двумя группами подключений. Если же имеем три фазы, то устанавливают устройство на 380 вольт, имеющее три электронных контакта для всех трех фаз. Для двигателя с тремя фазами не следует использовать реле к компрессору на 220 вольт, потому как одна фаза не сможет выключаться от нагрузки.

Также существуют реле всего на 12 вольт. Например, для компрессора для подкачки колес на 12В.

к меню ↑

Фланцы

В комплект устройства могут входить дополнительные фланцы соединения. Обычно комплектуются не более тремя фланцами, с размером отверстия 1/4 дюйма. Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан.

Подключение реле давления

Подключение реле давления

к меню ↑

Установка реле

Обратимся к такому вопросу, как подключение и регулировка реле. Как подключить реле:

  1. Подсоединяем устройство к ресиверу через основной выход.
  2. При необходимости подключить манометр, если имеются фланцы.
  3. Если нужно, подключаем также к фланцам разгрузочный и предохранительный клапан.
  4. Каналы, которые не используются, обязательно закрываем заглушками.
  5. Подключить к контактам прессостата цепь регулирования электродвигателем.
  6. Потребляемый двигателем ток должен быть не выше напряжения контактов прессостата. Двигатели с небольшой мощностью можно установить напрямую, а при высокой мощности ставят необходимый магнитный пускатель.
  7. Настроить параметры наибольшего и наименьшего давления в системе с помощью регулировочных винтов.

Отрегулировать реле компрессора следует под давлением, но при выключенном  электропитании двигателя.

Заменяя или подключая реле, следует знать точное напряжение в сети: 220 или 380 вольтк меню ↑

Регулировка реле

Прессостат обычно продается уже настроенный и отрегулированный производителем, и не нуждается в дополнительных регулировках. Но иногда возникает необходимость сменить заводские настройки. Сперва следует узнать диапазон параметров компрессора. С помощью манометра определяют давление, при котором реле включает или отключает мотор.

После определения нужных значений компрессор отсоединяют от сети. Затем снимают крышку реле. Под ней имеется два болта чуть разных размеров. С помощью большего болта регулируют максимальное давление, когда двигатель следует отключить. Обычно его обозначают буквой Р и стрелкой с плюсом или минусом. Чтобы увеличить величину этого параметра, винт крутят к «плюсу», а для уменьшения – в сторону «минуса».

Регулировка реле давления

Регулировка реле давления

Меньшим винтом задают разность давлений включения и выключения. Обозначается символом «ΔΡ»и стрелкой. Обычно величину разности устанавливают в 1,5-2 бара. Чем больше этот показатель, тем реже реле включает двигатель, но при этом перепад давлений в системе увеличится.к меню ↑

Самодельное изготовление

Самодельный прессостат очень сложен в изготовлении. Требуются сложные технологии и отменные знания. Механизм срабатывает, когда проходит через определенные элементы электротока. При определенных величинах тока они нагреваются и включают или выключают устройство. Даже имея большой опыт, подобный механизм изготовить сложно. Для самодельных компрессоров используют реле из старых холодильников.

Прессостат для компрессора изнашивается, работая в сложных условиях, и выходит из строя. Ремонтировать его нерентабельно и сложно. Выгоднее просто купить новое реле.Есть недорогие модели. Если выбирать фирменные устройства, то за такие деньги лучше купить новый компрессор.

Воздушный компрессор – это универсальный инструмент, который необходим при разных ремонтных и строительных работах.

Самодельное реле давления из холодильника

Самодельное реле давления из холодильника

Пневматическое устройство безопасно и удобно, в отличие от бензинового или электрического. Есть также дополнительные устройства, которые работают с воздухом под давлением: пистолеты для подкачки шин, покрасочные, промывочные, продувочные пистолеты, удлинители и другие.

С помощью реле для компрессора система работает автоматически, необходимое  давление в ресивере постоянно поддерживается.

nasosovnet.ru


Смотрите также
