Как подключить компрессор?

Как подключить компрессор?

Если вам срочно требуется компрессор, а отправиться за его покупкой нет времени, можно взять компрессор из старого холодильника. Поговорим о том, как подключить компрессор к необходимому оборудованию.

Как подключить компрессор: инструкция

Обратите внимание, что при съеме компрессора из холодильника нужно обязательно перерезать кабель, идущий от датчика температуры, иначе вытащить его вы не сможете. Далее действуйте следующим образом:

  1. Установите на компрессор реле - это поможет защитить его от перегрева и перепадов тока. Выполнять установку реле нужно согласно инструкции, прилагающейся к нему.

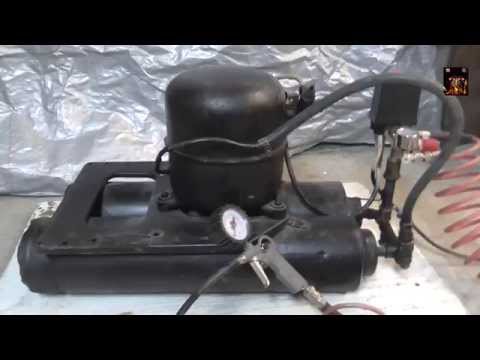

  2. Теперь оборудуйте компрессор ресивером. Если вы будете использовать покупной, то производите его подключение по схеме, которая идет к нему в комплекте. Но можно сделать такой прибор самостоятельно. Возьмите пластиковую бутылку (на 1 литр) и проделайте в ее крышке шилом 2 отверстия. Установите туда трубки выхода и входа, а потом залейте в емкость эпоксидную смолу и переверните. Затем оставьте все это на несколько часов. Когда смола застынет, крышка с трубками надёжно приклеится к бутылке. В результате полученный прибор прослужит много лет. Подключается он к нагнетательному патрубку, который находится рядом с вентилем.
  3. Последнее, что нужно сделать, – соединить агрегат с необходимым прибором. Для этого лучше всего использовать шланги, предназначенные для стеклоомывателя. Их можно приобрести в любом автомобильном магазине. Устанавливаются шланги в отверстия компрессора, находящиеся на его верхней части.

После того как вы подключили компрессор, необходимо его включить и проверить на работоспособность. Если вы выполнили все правильно, то проблем с его функционированием не возникнет.

При эксплуатации компрессора вам нужно следить за уровнем масла в нем. Важно, чтобы он не снижался до критической отметки, иначе агрегат будет перегреваться и быстро выйдет из строя. При этом используйте для заливки масло с присадками и минеральными компонентами.

Обратите внимание на то, что время работы компрессора от холодильника не должно превышать 45 минут. После этого оставьте компрессор в покое не менее чем на 10 минут. При эксплуатации компрессора не забывайте о соблюдении техники безопасности: подключайте прибор только сухими руками, следите за изолированностью проводов, не допускайте его перегревания и так далее.

Если вы решитесь на покупку нового компрессора, то нужно знать, по каким параметрами его следует выбирать. О них подробно рассказано в статье Как выбрать компрессор.

elhow.ru

Подключение компрессора холодильника к новому устройству

Итак, пришло время выбрасывать ваш старый сломанный холодильник на свалку? Даже если он уже не подлежит ремонту (например, из-за утечки фреона), на нем остались еще ценные рабочие агрегаты и запчасти, которые необходимо снять! В первую очередь это касается компрессора холодильника. Он пригодится еще не раз для накачки воздуха, например, в колесах или для изготовления самодельного покрасочного аппарата — аэрографа. Чтобы снять компрессор с холодильника, придется открутить всего 4 гайки и отрезать ножовкой всего 2 трубки — входную и выходную. Третья трубка (фреоновая) глушится намертво. Медную трубку в непосредственной близости от агрегата можно просто перекусить кусачками, а не отпиливать. Конечно, прежде, чем приступить к демонтажу, холодильник нужно отключить от розетки!

Следующий этап — проверка снятого агрегата на работоспособность. Для этого его нужно подключить к электрической сети. Если компрессор работает, отчетливо слышен звук шипения — воздух им засасывается в одну трубочку и выбрасывается в другую. Извлекать узел из старого холодильника следует максимально аккуратно, чтобы находящееся в нем масло осталось в целости и сохранности. Нужно перерезать кабель, идущий к датчику температуры, затем нужно измерить сопротивление и изучить местонахождение замкнутых контактов, которые будут использоваться во время дальнейшей сборки, очень хорошо, если сохранилась схема электроцепи старого холодильника.

Подготовительные работы

Определив выходную трубку из компрессора, лучше ее сразу пометить, потому что к ней нужно будет присоединить масляный фильтр. Для того, чтобы б/у компрессор в новом устройстве не перегревался и не вышел из строя раньше времени, к нему лучше установить новое реле, идеально, если реле будет оригинальным, соответствующим марке старого холодильника. Чтобы правильно подключить реле, нужно изучить схему холодильника и подключение произвести точно в том же порядке, который был в холодильнике и который показывает схема. Если документов на холодильник не сохранилось, принципиальная схема может быть найдена в Интернете.

Также новый прибор придется оборудовать ресивером, который можно купить в магазине или изготовить самостоятельно. Еще для сборки понадобится пластиковая бутылка, через отверстия в крышке которой будут проходить входная и выходная трубки. После вставки трубок бутылку следует залить эпоксидной смолой, причем, бутылка до застывания смолы должна стоять крышкой вниз. После застывания смолы трубки и крышка окажутся намертво вмонтированы в бутылку.

шланги стеклоомывателей

Для соединения накачивающего воздух агрегата с каким-то устройством потребуются шланги стеклоомывателей, которые, как и реле, можно купить в любом автомагазине. Во время эксплуатации аппарата следует внимательно наблюдать за уровнем масла, которое предупреждает перегрев. Также следует помнить, что компрессор со старого холодильника не должен работать дольше 45 минут.

Как проверить электропроводку и подключить компрессор от старого холодильника без реле и схемы?

Многих интересует подключение компрессора именно без реле, и тут есть свои существенные нюансы, информацию о которых найти довольно сложно. Тут важна не столько схема, сколько принцип. Для начала нужно прозвонить общий вывод, который находится особняком, слева от остальных двух. Приставив клемму к общему выводу, нужно второй клеммой найти рабочую обмотку. Например, один выход показывает 14 ОМ, а второй показывает 37,9 ОМ. Какая же из этих обмоток является рабочей? Многие ошибочно утверждают, что рабочей обмоткой является та, которая показывает большее сопротивление. Но это в корне не верно.

Важное:

Рабочей является та обмотка, которая показывает меньшее сопротивление! А та, которая показывает большее сопротивление, является стартовой (пусковой)! Если их перепутать и подключить компрессор неправильно, он будет быстро перегреваться и протянет совсем не долго. Поэтому в этом деле нужна аккуратность!

самодельный аэрограф из компрессора холодильника

Именно такое правило работает для компрессоров холодильников, и об этом нельзя забывать. Следующий обязательный подготовительный этап перед подключением — это проверка, не пробивает ли какая то из обмоток на корпус. Иначе может случиться так, что вы прикоснетесь к корпусу работающего приспособления, и вас ударит током. А это не исключено, ведь компрессор — не новый. Для проверки нужно левой клеммой прикоснуться к выходу обмотки, а правой — в любом месте к корпусу, точно так же протестировать и второй, и третий выход.  Только если прибор показал, что все три выхода надежны и не пробивают, можно подключать такой компрессор к рабочему устройству.

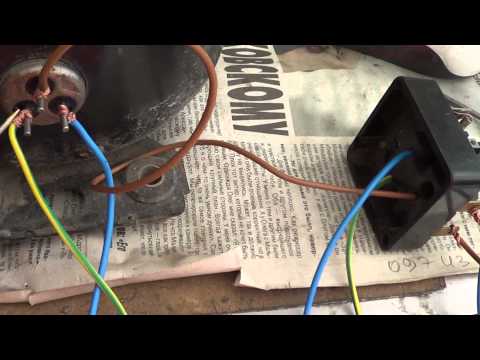

Следующий этап — с помощью клеммников нужно подключить компрессор со старого холодильного оборудования к напряжению. Сначала — на общий провод и на рабочий. А на пусковой напряжение будет подаваться кратковременным касанием оголенного провода. Но делать это нужно аккуратно и осторожно, чтобы не получить удар электротоком. При подаче напряжения, компрессор начинает гудеть, а когда коснемся пускового выхода, он включится и начнет дуть воздух. Оптимальное время работы — минут 10-15, за это время допускается некоторый нагрев корпуса агрегата, вплоть до 50 градусов, но больше допускать нельзя.



Если проводка в порядке, нужно заменить масло!

Конечно, масло можно оставить и старое, но стоит ли тратить столько усилий, чтобы подключить старый компрессор к новому устройству только на несколько сеансов работы? Скорее всего, внутри находится давно отработанное масло, которое содержит частицы металла и плохо защищает агрегат от перегрева. Лучше всего старое масло полностью слить и залить новое машинное масло. Куда его заливать — это не вопрос. Как правило, на корпусе компрессора хорошо виден большой болт, который нужно открутить гаечным ключом. Через открытое отверстие и производится слив старого и заливка нового масла.

Как продлить срок эксплуатации компрессора?

Профилактика перегрева и преждевременного выхода компрессора из строя — это достаточное количество масла, правильное подключение к электрическим выходам и ограничение работы по времени. Неплохо между общим и пусковым выходами подключить конденсатор, особенно, если он стоял в холодильнике. Это нехитрое устройство увеличивает КПД двигателя и продлевает срок его службы.

tehrevizor.ru

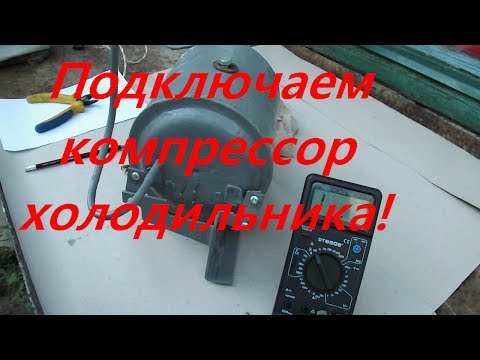

Правильно подключить компрессор холодильника. Как правильно подключить. Kak-Delat-Pravilno.ru

Определение концов обмоток статора. Подключение мотор компрессора — холодильника

После выполнения всех необходимых работ по замене мотор-компрессора холодильника необходимо правильно определить выводные концы обмоток статора — для дальнейшего подключения. То есть механику приходится определять, к каким проходным контактам в кожухе мотор-компрессора присоединены выводные концы пусковой и рабочей обмоток статора.

Как определить концы обмоток статора

Расположение проходных контактов у различных типов мотор-компрессоров соответственно разные и запомнить схему присоединения выводных концов обмоток статора к проходным контактам по каждому холодильнику, — невозможно.

Для определения выводных концов:

обмоток статора мотор-компрессора, можно воспользоваться тем или иным прибором, на примере:

  • низкоомный амперметр;
  • авометр;
  • омметр;
  • мультиметр \с наличием диапазона для измерения сопротивления\.

Определение концов электродвигателя

В том случае, если нет в наличии одного из перечисленных приборов, — можно воспользоваться одним из простейших способов для такого определения. На примере практически любого электродвигателя известно, что наименьшее сопротивление имеет рабочая обмотка статора, наибольшее сопротивление будет соответствовать — пусковой обмотке.

Соответственно, если воспользоваться батарейкой и лампочкой от карманного фонарика, при протекании тока по рабочей обмотке — лампочка будет гореть ярче чем при протекании тока по пусковой обмотке.

Выводные концы рабочей и пусковой обмоток определяют включением какого-либо из вышеуказанных приборов попеременно между каждой парой проходных контактов. Стрелка прибора при этом в зависимости от сопротивления той или иной обмотки, включенной между данной парой контактов, будет отклоняться по разному. Если же воспользоваться той же самой электролампочкой, то яркость лампочки будет разной при таком определении.

Подобная диагностика как и для всех бытовых электроприборов проводится пассивным способом. То есть здесь нужно соблюдать меры техники безопасности, а именно, необходимо обесточить холодильник \вынуть электрическую вилку из штепсельной розетки\.

После попеременной проверки для каждой пары проходных контактов, определяется пара контактов, между которыми будет наибольшее сопротивление и наименьшее сопротивление.

На кожухе мотор-компрессора выведены три контакта, к которым подсоединены концы:

обмоток и третий выведенный контакт является общим как для подключения рабочей так и для подключения пусковой обмоток. Для того чтобы определить, к какому же из первых двух контактов подключен конец пусковой обмотки и к какому контакту конец рабочей обмотки, проводятся поочередные замеры сопротивлений.

Чтобы получить более подробный ответ на данный вопрос: «Как определить концы обмоток статора?» — рассмотрим все на примере.

Концы обмоток статора. Схема проходных контактов

Перед нами рисунок мотор-компрессора \рис.1\ с выводными концами обмоток статора:

  • П — контакт выводного конца пусковой обмотки;
  • Р — контакт выводного конца рабочей обмотки;
  • О — контакт общего выводного конца для обеих обмоток,

— но нам неизвестно, какой именно контакт из трех, принадлежит:

  • рабочей обмотке;
  • пусковой обмотке

и общему выведенному концу.

Теперь условно присвоим номера для каждого выведенного контакта \рис.2\. После выполненных замеров сопротивлений, запишем полученные результаты.

Представим, что для проходных контактов сопротивление будет следующим:

  • 1-3 наибольшее сопротивление;
  • 2-3 наименьшее сопротивление;
  • 1-2 среднее сопротивление.

Из полученных результатов будет следовать, что к контакту \1\ присоединен конец пусковой обмотки, к контакту \2\ присоединен общий конец, к контакту \3\ присоединен конец рабочей обмотки.

После того как нам стали известны проходные контакты, можно без труда выполнить подключение мотор-компрессора холодильника.

Следующие подробности по ремонту холодильников, — Вы сможете найти на этом сайте.

_Kopcap_ 16.06.2010 - 17:29

На даче стоит старый холодильник Бирюса. У него из-за жёстких условий эксплуатации (зима нынче не шуточная была :)), по всей видимости, растрескались уплотнители и вытек фрион. Компрессор вроде работает. Из него я хочу сделать что-то типа минипылесоса, работающего от сети. Подскажите пожалуйста, реально и безопасно ли это сделать, что для этого надо докупить (пускатели, предохранители и т.д.) куда это к нему присоединить? На след неделе возможно выложу фотки снятого с холодильника компрессора. Сообщение отредактировал _Kopcap_: 16.06.2010 - 17:33

azt59 17.06.2010 - 15:55

минипылесос из него точно не получится, тк там обьём проходящего воздуха очень маленький, да и сосать он врядли будет, тк механизм предназначен для накачивания давления, а докупать там ничего не надо, всё для запуска есть в самом холодильнике

PAULUS 20.06.2010 - 14:53

зато качает хорошо, но производительность мотор-компрессора небольшая.

Jeniver (20.06.2010 - 22:44) писал :

У него есть еще одна беда - как правило они смазываются фреоном.

Неоднократно пытался соорудить различные "качающие"машины из этих агрегатов.Все какое то время работали,но крайне малопроизводительно и недолго.О принудительной смазке извне я как то не допёр,да оно и к лучшему.Представляю,что произойдёт с автомобильным колесом,если в него вместе с воздухом попадёт грамм 30-40 автола,особенно- с камерным.При стоимости нормального автокомпрессора в диапазоне 1-2 тыс.руб,наверное, не имеет смысла возиться с выработавшим все ресурсы,неприспособленным к иным,кроме основной,задачам агрегатом.Пусть его лучше бомжи в приёмку сдадут.Опять же мировой экономике подспорье! Сообщение отредактировал maunt: 12.07.2010 - 11:12

PAULUS 12.07.2010 - 11:38

А чё с колесом будет?

Mitais 12.07.2010 - 11:51

По идее масло резину разлагает по-тихоньку. Хотя, все равно сомнительный аргумент против т.к. элементарный маслоотделитель решит проблему. А плюсы компрессора от холодильника - можно соорудить достаточно компактную конструкуцию при грамотном подходе. Ну и самое главное - относительная бесшумность, можно дома использовать для всяких бытовых целей. Естественно, если процесс сборки сего агрегата отвратителен, то можно приобрести тарахтелку за 1-2 т.р.

maunt 12.07.2010 - 11:53

PAULUS (12.07.2010 - 11:38) писал :

А чё с колесом будет?

Дык,расслоится и лопнет!Дык!

maunt 12.07.2010 - 12:00

Mitais (12.07.2010 - 11:51) писал :

По идее масло резину разлагает по-тихоньку.

В условиях жёсткой эксплуатации в летнее время высокие температуры и механические трансформации,думаю,многократно ускорят процесс и,опять же-думаю,пары дней хватит,чтобы камера превратилась в маслянистое желе.Но вообще я этой темой заинтересовался потому,что как уже писал выше:"Неоднократно пытался соорудить различные "качающие"машины из этих агрегатов."Так что если у энтузиастов и изобретателей получится найти новое применение для,казалось бы,утильного барахла,буду только рад воспользоваться опытом.P.S. Не в тему вспомнился приснопамятный "Лонг вей",в своё время позиционируемый производителями как полноценная замена "запаски".Чудо-средство это ни фига своей задачи не выполняло,зато благополучно растворяло клей,которым были приклеены заплаты в (ранее ремонтировавшейся) камере.(Это я про автол в колесе) Сообщение отредактировал maunt: 12.07.2010 - 12:15

maunt 12.07.2010 - 12:06

Как то пытался"во дворе"машину покрасить(УАЗ "танковой краской").В качестве ресивера использовал автомобильную камеру с "тройниковой"развязкой на ниппеле.Последовательно сжёг три таких компрессора,но результаты были-"бббе-е-е".Плюнул,подцепил окрасочный пистолет к кислородному баллону(!через редуктор!)-и всё получилось! Сообщение отредактировал maunt: 12.07.2010 - 12:09

Как подключить компрессор?

Если вам срочно требуется компрессор, а отправиться за его покупкой нет времени, можно взять компрессор из старого холодильника. Поговорим о том, как подключить компрессор к необходимому оборудованию.

Как подключить компрессор: инструкция

Обратите внимание, что при съеме компрессора из холодильника нужно обязательно перерезать кабель, идущий от датчика температуры, иначе вытащить его вы не сможете. Далее действуйте следующим образом:

  1. Установите на компрессор реле - это поможет защитить его от перегрева и перепадов тока. Выполнять установку реле нужно согласно инструкции, прилагающейся к нему.
  2. Теперь оборудуйте компрессор ресивером. Если вы будете использовать покупной, то производите его подключение по схеме, которая идет к нему в комплекте. Но можно сделать такой прибор самостоятельно. Возьмите пластиковую бутылку (на 1 литр) и проделайте в ее крышке шилом 2 отверстия. Установите туда трубки выхода и входа, а потом залейте в емкость эпоксидную смолу и переверните. Затем оставьте все это на несколько часов. Когда смола застынет, крышка с трубками надёжно приклеится к бутылке. В результате полученный прибор прослужит много лет. Подключается он к нагнетательному патрубку, который находится рядом с вентилем.
  3. Последнее, что нужно сделать, – соединить агрегат с необходимым прибором. Для этого лучше всего использовать шланги, предназначенные для стеклоомывателя. Их можно приобрести в любом автомобильном магазине. Устанавливаются шланги в отверстия компрессора, находящиеся на его верхней части.

После того как вы подключили компрессор, необходимо его включить и проверить на работоспособность. Если вы выполнили все правильно, то проблем с его функционированием не возникнет.

При эксплуатации компрессора вам нужно следить за уровнем масла в нем. Важно, чтобы он не снижался до критической отметки, иначе агрегат будет перегреваться и быстро выйдет из строя. При этом используйте для заливки масло с присадками и минеральными компонентами.

Обратите внимание на то, что время работы компрессора от холодильника не должно превышать 45 минут. После этого оставьте компрессор в покое не менее чем на 10 минут. При эксплуатации компрессора не забывайте о соблюдении техники безопасности: подключайте прибор только сухими руками, следите за изолированностью проводов, не допускайте его перегревания и так далее.

Если вы решитесь на покупку нового компрессора, то нужно знать, по каким параметрами его следует выбирать. О них подробно рассказано в статье Как выбрать компрессор .

Источники: http://zapiski-elektrika.ru/landhavt/opredelenie-koncov-obmotok-statora-podklyuchenie-motor-kompressora-xolodilnika.html, http://teron.ru/index.php?showtopic=408030, http://elhow.ru/bytovye-sovety/ustanovka-i-podkljuchenie/kak-podkljuchit-kompressor

Комментариев пока нет!

kak-delat-pravilno.ru

подключение без конденсатора своими руками

Для начала стоит понять, как работает компрессор и какую функцию он выполняет. Суть работы компрессора во всех холодильниках одинакова. Она состоит в том, чтобы откачивать нагретый хладогент с испарителя и нагнетать его в конденсатор, который находится на задней стенке агрегата. Конденсатор охлаждает и сжижает хладогент; после этого он попадает в испаритель и таким образом охлаждает воздух внутри камеры.

Компрессор

Компрессор

Чтобы подключить компрессор холодильника нужно для начала разобраться с его устройством. Хоть суть работы этой части аппарата одинакова во всех холодильниках, схема и устройство их может разниться. Рассмотрим как он устроен на примере компрессора холодильника Атлант.

Холодильник Атлант

Холодильник Атлант

Схема компрессора холодильника Атлант:

Большинство компрессоров современных холодильников поршневые. Как видим на фото он состоят из:

  • кожуха мотора-компрессора;
  • крышки кожуха;
  • самого мотора-компрессора;
  • статора;
  • болта крепления статора;
  • корпуса компрессора;
  • цилиндра;
  • поршня;
  • клапанной плиты;
  • коленчатый вал;
  • кривошпильной шейки вала;
  • коренной шейки вала;
  • обоймы кулисы;
  • ползуна кулисы;
  • нагнетательной трубки;
  • шпильки подвески;
  • пружины подвески;
  • кронштейна подвески;
  • подшипника вала;
  • ротора.
Схема компрессора холодильника Атлант

Схема компрессора холодильника Атлант

Принцип работы таков: моторчик приводит в движение коленчатый вал, находящийся в корпусе компрессора. С вращением вала, начинает работать поршень, выполняя возвратно-поступательные движения. Таким образом он откачивает хладогент и посылает его в конденсатор. Далее газ через всасывающий клапан попадает в камеру, который открывается при создании разрежения.

Перед тем как подключать компрессор из холодильника своими руками, разберемся со схемой и работой реле компрессора.

Схема подключения реле компрессора холодильника

Функция работы реле состоит в том, что оно запускает двигатель, то есть мотор, благодаря которому и работает компрессор. Для того, чтобы понять, как его подключить, нужно понять из чего он состоит.

Основные элементы пуско-защитного реле можно изобразить схематически:

  • неподвижные контакты;
  • подвижные контакты;
  • шток сердечника;
  • сердечник;
  • нагреватель биметаллической пластины;
  • контакты теплового реле.

Теперь перейдем непосредственно к схеме подключения компрессора холодильника.

Схема подключения

Схема подключения

Для этого нам понадобиться тестер, компрессор и пусковое реле. Выставляем тестер на килоомы или же на омы, и замеряем сопротивление между обмотками компрессора (их будет 3). Измерив сопротивление, смотрим, где получилось наименьшее значение – это и будет рабочей обмоткой. Это значит, что именно ее мы и будем подключать к реле и давать на нее 220 вольт.

В результате выходит, что к нашему реле подключено 4 шнура – 2 от конденсатора, и 2 от вилки. Далее подключаем реле непосредственно к компрессору, и включаем вилку в розетку.

Таким образом можно проверить исправность компрессора. С одной стороны мы подключали реле, с другой – есть 3 трубки. Включив компрессор в розетку, из одной из трубок должен пойти воздух, в другие он должен всасываться.

Схема расклинивания компрессора холодильника

Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма. Избежать ее можно не прибегая к помощи ремонтникам. Для этого нужно сделать расклинивание.

Схема расклинивания компрессора

Схема расклинивания компрессора

Нам понадобится только приспособление, которое состоит из двух диодов. Следует подсоединить его к обмоткам электродвигателя компрессора и дать на них кратковременное напряжение в течение 3-5 секунд. Затем повторить процедуру через полминуты.

В результате этих действий происходит расклинивание механизма, потому как знакопеременный вращающий момент, возникший на валу электродвигателя, приводит ротор в вибрацию с частотой до 50 Герц. Таким образом вибрация, передающаяся к заклиненным элементам компрессора расклинивает их.

Выполняя данную процедуру, помните, что диоды должны обладать определенными характеристиками:

  • показатель допустимого обратного напряжения более 400В;
  • показатель допустимого прямого тока не ниже 10 А.

Схема подключения компрессора холодильника своими руками

 Подключение компрессора холодильника без конденсатора

В составе холодильника конденсатор играет одну из важных ролей. Он существует для теплообмена – отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Также КПД холодильника, то есть его эффективность работы, повышается до 20% при наличии конденсатора. Хорошая работа конденсатора – залог хорошей работы холодильника.

Схема подключения компрессора холодильника своими руками

Компрессор холодильника подключен к конденсатору и через обратную трубку к испарителю. Если же наблюдается пробой конденсатора, то рабочий ток холодильника будет сильно завышен и это может привести к тому, что сгорит компрессор.

Если же Вы решили подключать компрессор холодильника к сети без конденсатора, это может быть только в том случае, когда этот компрессор используется уже в другом назначении. Например, для того, чтобы сделать насос или же применить его для краскопульта.

Схема подключения компрессора из холодильника, чтобы своими руками приспособить его для других приборов, такая же как и при подключении его в составе холодильника (описано выше).
